"МИ 1570-86. Методические указания. Государственная система обеспечения единства измерений. Преобразователи измерительные тока, напряжения, мощности, частоты аналоговые. Методика поверки"
(утв. НПО "ВНИИМ им. Д.И. Менделеева" 02.12.1986)

РАЗРАБОТАНЫ: ПО "Электроизмеритель", ВНИИЭП Министерства приборостроения, средств автоматизации и систем управления

ИСПОЛНИТЕЛИ: Сигалов С.М. (руководитель темы), Москаленко Н.Е., Тверитин Н.П., Дибер А.И., Богорад Л.М., Векслер М.С., Ляшко Б.М.

ПОДГОТОВЛЕНЫ К УТВЕРЖДЕНИЮ

УТВЕРЖДЕНЫ НПО "ВНИИМ им. Д.И. Менделеева" 2 декабря 1986 г.

Настоящие методические указания распространяются на аналоговые измерительные преобразователи электрических величин постоянного и переменного тока частоты 50, 60, 400 и 1000 Гц (далее - преобразователи) по ГОСТ 24855-81, предназначенные для линейного преобразования постоянного и переменного тока, напряжения постоянного и переменного тока, мощности постоянного тока, активной и реактивной мощности переменного тока, частоты переменного тока, суммы сигналов постоянного тока (суммирующие преобразователи) в унифицированный сигнал постоянного тока или напряжения постоянного тока и устанавливает методику их первичной и периодической поверок.

Методические указания распространяются на преобразователи, погрешности которых соответствуют модели II ГОСТ 8.009-84.

В соответствии с настоящими методическими указаниями допускается поверять находящиеся в эксплуатации преобразователи, выпущенные до срока введения ГОСТ 24855-81.

1.1. При проведении поверки должны быть выполнены операции и применены средства поверки с характеристиками, указанными в таблице.

1.2. Средства измерений, используемые при поверке, должны иметь действующие документы об их поверке или аттестации.

1.3. Требования к образцовым средствам измерений, используемым для поверки преобразователей, по ГОСТ 8.382-80, ГОСТ 22261-82, ГОСТ 24855-81.

Образцовые средства измерений, применяемые для поверки преобразователей, должны обеспечивать определение действительного значения измеряемой (преобразуемой) величины (входного сигнала) с погрешностью, не превышающей 1/3 предела допускаемого значения основной погрешности преобразователя, учитывая, что методическая погрешность используемого метода поверки и случайная составляющая погрешности поверяемого преобразователя пренебрежимо малы (модель ГОСТ 8.009-84). В этом случае допускаемое значение погрешности поверки определяется в соответствии с приложением 1.

Допускается при необходимости использовать менее точные образцовые средства измерений. В этом случае необходимые значения вероятностных характеристик - вероятность брака поверки Pн и контрольный допуск - устанавливаются в соответствии со справочным приложением 2.

Рекомендуется выбирать значения Pн <= 0,2,

- предел допускаемого значения основной погрешности поверяемого преобразователя, если иное не оговорено в нормативно-технической документации (далее НТД) на преобразователи конкретных типов.

1.4. Нестабильность источников питания при определении основной погрешности не должна превышать 1/5 предела допускаемого значения основной погрешности поверяемого преобразователя в течение 10 мин.

1.5. Диапазоны частот и измерений образцовых средств измерений должны включать соответствующие диапазоны поверяемого преобразователя.

Примечание. Допускается применять другие выпущенные в обращение средства измерений, прошедшие поверку или метрологическую аттестацию в органах государственной или ведомственной службы, и удовлетворяющие по своим характеристикам требованиям настоящих методических указаний.

2.1. При проведении поверки должны быть соблюдены требования безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, ГОСТ 22261-82, ГОСТ 24855-81, а также "Правила технической эксплуатации электроустановок потребителей" и "Правила техники безопасности при эксплуатации электроустановок потребителей", утвержденные Госэнергонадзором.

3.1. При проведении поверки должны быть соблюдены следующие условия:

температура окружающего воздуха (20 +/- 2) °C или (20 +/- 5) °C для преобразователей с пределом допускаемого значения основной погрешности +/- 1,0% и менее точных;

относительная влажность окружающего воздуха (30 - 80)%;

атмосферное давление (84 - 106) кПа (630 - 795) мм.рт.ст.;

напряжение питающей сети - номинальное значение с допускаемым отклонением +/- 2%;

частота питающей сети (50 +/- 0,5) Гц, (60 +/- 0,5) Гц или (400 +/- 12) Гц;

форма кривой напряжения сети питания - синусоидальная с коэффициентом гармоник не более 5%;

частота тока и (или) напряжения входного сигнала - нормальное значение (нормальная область значений) с допускаемым отклонением +/- 2%;

если указана нормальная область частоты, включающая значение частоты 50 Гц, то преобразователь следует поверять при значении частоты 50 Гц и при крайних значениях нормальной области частот;

если указана нормальная область частот, которая не включает значение частоты 50 Гц, то преобразователь следует поверять при крайних значениях нормальной области частот и при значении частоты (f), рассчитанной по формуле

где fк - конечное значение нормальной области частот;

fн - начальное значение нормальной области частот;

если преобразователь используют при определенных значениях частоты внутри нормальной области частот, то при эксплуатации и хранении поверку проводят при этих значениях частоты, а при выпуске преобразователей из производства и после ремонта поверку проводят при одном значении частоты внутри нормальной области частот и при крайних значениях нормальной области частот;

форма кривой тока и(или) напряжения входного сигнала - синусоидальная. Допустимое значение коэффициента гармоник указывается в технических условиях и эксплуатационной документации на преобразователи конкретного типа:

напряжение входного сигнала для преобразователей мощности и частоты - номинальное значение с допускаемым отклонением +/- 2% или любое значение в пределах номинальной области;

ток входного сигнала для преобразователей мощности - любое значение от нуля до номинального значения или до конечного значения номинальной области;

коэффициент мощности для преобразователей мощности - номинальное значение;

коэффициент переменной составляющей входного сигнала постоянного тока или напряжения постоянного тока - 1% и 3% для преобразователей с пределом допускаемого значения основной погрешности 0,5 и менее точных, для более точных - указывается в технических условиях и эксплуатационной документации на преобразователи конкретного типа;

нагрузка фаз - равномерная;

несимметрия трехфазного напряжения (тока) - не более 2(5)% и 0,25(1)% - для преобразователей реактивной мощности;

порядок чередования фаз - прямой или указанный на схемах поверки;

внешние магнитные и электрические поля указываются в технических условиях и эксплуатационной документации на преобразователи конкретного типа.

3.2. Перед проведением поверки должны быть выполнены следующие подготовительные работы:

выдержать преобразователь при температуре и влажности окружающего воздуха, указанных в п. 3.1 не менее 8 ч, если перед проведением поверки преобразователи находились в климатических условиях, отличающихся от нормальных;

при определении основной погрешности выдержать преобразователь под номинальной нагрузкой до установления рабочего режима.

Время установления рабочего режима, входные и выходные параметры преобразователей указаны в технических условиях и эксплуатационной документации на преобразователи конкретного типа;

преобразователь, в устройстве которых имеются элементы регулировки, предварительно подстроить в соответствии с требованиями эксплуатационной документации на преобразователи конкретного типа.

4.1. Внешний осмотр

4.1.1. При внешнем осмотре должно быть установлено соответствие преобразователей следующим требованиям:

соответствие комплектности техническим условиям и эксплуатационной документации на преобразователи конкретного типа;

отсутствие дефектов покрытий, повреждений и неисправностей соединительных элементов, влияющих на нормальную работу преобразователя;

соответствие маркировки преобразователя ГОСТ 24855-81, техническим условиям и эксплуатационной документации на преобразователи конкретного типа;

наличие оттиска поверительного клейма.

По результатам осмотра делается отметка в протоколе, форма которого приведена в приложении 3.

4.2. Опробование

4.2.1. При опробовании преобразователь подключают к измерительной цепи и цепи питания (для преобразователей с дополнительной цепью питания) по схемам, приведенным на черт. 1 - 11.

Подают входной сигнал, равный нулевому значению и конечному значению диапазона измерений. При этом на выходе преобразователя должен быть зафиксирован сигнал, равный начальному и конечному значению диапазона изменения выходного сигнала соответственно.

В случае двухполярного входного сигнала опробование проводить при обеих полярностях.

По результатам опробования делается отметка в протоколе (приложение 3).

4.3. Проверка электрической прочности изоляции преобразователей.

Проверку электрической прочности изоляции проводят по методике ГОСТ 21657-83 на установке, позволяющей плавно повышать за время 5 - 10 с испытательное напряжение практически синусоидального переменного тока частотой 50 Гц от нуля до заданного значения (по действующему значению) и устанавливать его с погрешностью, не превышающей +/- 10%.

Электрические цепи, изоляцию которых испытывают на электрическую прочность, точки приложения испытательного напряжения к электрическим цепям, значения испытательного напряжения устанавливаются в технических условиях и эксплуатационной документации на преобразователи конкретных типов.

Уменьшение испытательного напряжения до нуля производится за то же время, что и повышение.

Преобразователи считаются выдержавшими испытание на электрическую прочность, если не произошло пробоя или перекрытия изоляции. Появление коронного разряда или шума не является признаком неудовлетворительных результатов испытания.

По результатам проверки делается отметка в протоколе (приложение 3).

4.4. Определение электрического сопротивления изоляции преобразователей.

4.4.1. Определение электрического сопротивления изоляции проводят по методике ГОСТ 21657-83 мегаомметром. Значения напряжений, при которых определяют сопротивление изоляции, время отсчета показаний, цепи, подлежащие проверке, указаны в технических условиях и эксплуатационной документации на преобразователи конкретного типа.

Преобразователь считают годным, если измеренные сопротивления равны или превышают нормы, указанные в технических условиях и в эксплуатационной документации.

По результатам проверки делают отметку в протоколе (приложение 3).

4.5. Определение метрологических характеристик

4.5.1. Определение основной погрешности

4.5.1.1. Основную погрешность преобразователя, выраженную в форме приведенной погрешности, определяют методом прямых или косвенных измерений входного и выходного сигналов при помощи образцовых средств измерений.

4.5.1.2. За основную приведенную погрешность по выходу принимается отношение разности между действительным значением выходного сигнала, измеренным образцовым средством измерений, и расчетным значением выходного сигнала, к нормирующему значению выходного сигнала.

Основная приведенная погрешность по выходу в процентах определяется по формуле:

где A_ВО - действительное значение выходного сигнала, определяемое по образцовому средству измерений;

A_ВР - расчетное значение выходного сигнала, рассчитываемое по формуле:

где A_О - действительное значение входного сигнала, установленное по образцовому средству измерений;

K - коэффициент преобразования, рассчитываемый по формуле:

где A_Н, A_К - начальное и конечное значение диапазона измерений (преобразования) входного сигнала преобразователя соответственно;

A_ВН; A_ВК - начальное и конечное значения изменения выходного сигнала преобразователя соответственно;

A_NВ - нормирующее значение выходного сигнала, устанавливаемое в соответствии с ГОСТ 8.401-80.

Примечание. Для преобразователей, разработанных до 01.07.81 г. в случае, когда нулевое значение выходного сигнала находится внутри диапазона измерений, нормирующее значение допускается устанавливать равным сумме модулей конечных значений диапазона измерений.

При поверке преобразователя устанавливается по образцовому средству измерения значение входного сигнала поверяемого преобразователя (Aо) и снимается по образцовому средству измерений на выходе значение выходного сигнала (A_ВО).

4.5.1.3. За основную приведенную погрешность по входу принимается отношение разности между расчетным значением входного сигнала и действительным значением входного сигнала, измеренным образцовым средством измерения, к нормирующему значению входного сигнала.

Основная приведенная погрешность по входу в процентах определяется по формуле:

где Aр - расчетное значение входного сигнала, рассчитываемое по формуле

где A_ВО - действительное значение выходного сигнала, установленное по образцовому средству измерений;

A_N - нормирующее значение входного сигнала, устанавливаемое в соответствии с ГОСТ 8.401-80.

Примечание. Для преобразователей разработанных до 01.07.81 в случае, когда нулевое значение входного сигнала находится внутри диапазона измерений, нормирующее значение допускается устанавливать равным сумме модулей конечных значений диапазона измерений.

При поверке преобразователя устанавливается по образцовому средству измерений значение выходного сигнала поверяемого преобразователя (A_ВО) и снимается по образцовому средству измерения значение входного сигнала (Aо).

4.5.1.4. Действительное значение входного и выходного сигналов тока, напряжения, частоты и мощности постоянного тока определяют с помощью прямых или косвенных измерений по схемам, приведенным на черт. 1, 2, 3, 4, 5, 6, 7.

4.5.1.5. Действительное значение входного сигнала - активной (реактивной) мощности однофазных цепей переменного тока определяют с помощью прямых измерений по схемам, приведенным на черт. 8, а также с помощью косвенных измерений путем измерения значений тока и напряжения входного сигнала преобразователя, при определенном значении коэффициента мощности.

4.5.1.6. Действительное значение входного сигнала - активной (реактивной) мощности трехфазных цепей переменного тока определяют:

1) с помощью косвенных измерений с использованием двух образцовых показывающих однофазных ваттметров по схемам, приведенным на черт. 9, 10.

Активную мощность (P) вычисляют по формуле (черт. 9):

где P₁; P₂ - показания образцовых ваттметров;

Реактивную мощность (P_r) вычисляют по формуле (черт. 10):

2) с помощью косвенных измерений с использованием трех образцовых показывающих однофазных ваттметров по схемам, приведенным на черт. 11.

Активную мощность (P) вычисляют по формуле:

где P₁; P₂; P₃ - показания образцовых ваттметров.

Реактивную мощность (P_r) вычисляют по формуле:

4.5.1.7. Основную приведенную погрешность преобразователя определяют в трех точках диапазона измеряемой величины (0; 50; 100%),

Для многоканальных преобразователей основную погрешность определяют для каждого канала.

Для комбинированных преобразователей основную погрешность определяют для каждой измеряемой величины.

Для преобразователей, у которых нулевое значение входного (выходного) сигнала находится внутри диапазона измерений (изменения), основную приведенную погрешность определяют для всего диапазона, причем обязательно при значениях входного сигнала, соответствующих начальному, конечному и нулевому значению.

4.5.1.8. Основную приведенную погрешность преобразователя частоты определяют при номинальном значении напряжения входного сигнала.

4.5.1.9. Основную приведенную погрешность преобразователя мощности определяют при номинальном значении напряжения и номинальном значении коэффициента мощности при значениях тока, соответствующих значениям входного сигнала.

4.5.1.10. Номинальное значение коэффициента мощности, равное единице , устанавливают по показаниям образцовых средств измерений, включенных на входе поверяемого преобразователя.

При номинальных значениях напряжения и тока изменяют угол сдвига фаз между током и напряжением до получения:

максимальных показаний образцовых средств измерений мощности, включенных на входе поверяемого преобразователя по схеме, приведенной на черт. 9, 10;

равенства показаний образцовых средств измерений мощности, включенных на входе поверяемого преобразователя по схеме, приведенной на черт. 11.

4.5.1.11. Номинальное значение коэффициента мощности, меньше единицы, устанавливают по показаниям образцовых средств измерений, включенных на входе поверяемого преобразователя. При номинальных значениях напряжения и тока изменяют угол сдвига фаз между током и напряжением до получения расчетного значения мощности, соответствующего номинальному значению коэффициента мощности - на входе поверяемого преобразователя по схеме, приведенной на черт. 9, 10, 11.

4.5.1.12. Результаты определения основной приведенной погрешности заносят в табл. 1 - 4, выполненные по форме, приведенной в приложении 3.

4.5.1.13. Преобразователь считается годным, если значение основной приведенной погрешности не превышает по абсолютному значению нормированного предела допускаемого значения основной приведенной погрешности, указанного в технических условиях и эксплуатационной документации на преобразователи конкретного типа и значения контрольного допуска (приложение 2), если при выборе образцового прибора используются данные приложения 2.

По результатам определения основной приведенной погрешности делается отметка в протоколе (приложение 3).

4.5.2. Определение дополнительной погрешности преобразователя мощности от влияния изменения коэффициента мощности

4.5.2.1. При номинальных значениях напряжения, тока и коэффициента мощности фиксируют значение выходного сигнала поверяемого преобразователя, затем изменяют угол сдвига фаз между током и напряжением до получения на входе поверяемого преобразователя расчетного значения мощности входного сигнала (расчетного значения выходного сигнала), соответствующего заданному значению коэффициента мощности при номинальных значениях тока и напряжения, после чего снова фиксируют значение выходного сигнала поверяемого преобразователя (по схемам, приведенным на черт. 8 - 11). Дополнительную погрешность от влияния изменения коэффициента мощности в процентах определяют по формуле:

где A - значение выходного сигнала при номинальных значениях напряжения, тока и коэффициента мощности.

- значение выходного сигнала при измененном коэффициенте мощности и номинальных значениях тока и напряжения.

Дополнительную погрешность определяют при двух значениях входного сигнала, равного 50, 100%, диапазона измерений.

Преобразователь считается годным, если значение дополнительной погрешности не превышает нормированного значения дополнительной погрешности, указанного в нормативно-технической документации на преобразователи конкретных типов.

По результатам определения дополнительной погрешности от влияния изменения коэффициента мощности делают отметку в протоколе (приложение 3).

1) С выходом по току

2) С выходом по напряжению

G - источник регулируемого тока У300,

PV - компаратор напряжений P3003;

A - амперметр Д5096;

U - поверяемый преобразователь;

R1 - магазин сопротивлений P33;

R2 - мера электрического сопротивления P3030;

Hz - частотомер Ф5043;

V - вольтметр Д5103

Примечание. При питании преобразователя от измеряемой цепи цепь питания 220 (240) В отсутствует.

G - источник регулируемого тока У300

A1 - амперметр переменного тока Д5096

A2 - миллиамперметр М2020

T - трансформатор И54М

R1 - магазин сопротивления P33

1) С выходом по току

2) С выходом по напряжению

G - источник регулируемого напряжения У300;

V1, V2 - вольтметр Д5103;

U - поверяемый преобразователь;

R1 - магазин сопротивлений P33;

R2 - мера электрического сопротивления P3030;

PV - компаратор напряжений P3003;

Hz - частотомер Ф5043.

Примечание. При питании преобразователя от измеряемой цепи цепь питания ~ 220 (240) В отсутствует.

1) С выходом по току

2) С выходом по напряжению

G - источник регулируемого тока - калибратор программируемый П320;

PV - компаратор напряжений P3003;

U - поверяемый преобразователь;

R1 - магазин сопротивлений P33;

R2 - мера электрического сопротивления P3030;

Hz - частотомер Ф5043;

V - вольтметр Д5103.

1) С выходом по току

2) С выходом по напряжению

G - источник постоянного напряжения калибратор программируемый П320 - при входном сигнале до 1000 В, два калибратора П320 - при входном сигнале 2000 В.

PV - компаратор напряжений (P3003);

R1 - магазин сопротивлений, P33;

R2 - мера электрического сопротивления P3030;

V - вольтметр Д5103;

Hz - частотомер Ф5043;

G - генератор Г3-110;

A - усилитель Ф561;

V1, V2 - вольтметр Д5103;

U - поверяемый преобразователь;

R1 - магазин сопротивлений P33;

R2 - мера электрического сопротивлении P3030;

PV - компаратор напряжений P3003.

Hz - частотомер Ф5043.

Примечание. При питании преобразователя от измеряемой цепи, цепь питания ~ 220 (240) В отсутствует.

1) С выходом по току

2) С выходом по напряжению

G1 - источник постоянного тока калибратор программируемый тока П320;

G2 - источник постоянного напряжения калибратор программируемый напряжения П320;

U - поверяемый преобразователь;

R1 - магазин сопротивлений P33

R2 - мера электрического сопротивления P3030;

PV - компаратор напряжений P3003;

V - вольтметр Д5103;

Hz - частотомер Ф5043.

Примечание. При питании преобразователя от измеряемой цепи цепь питания ~ 220 (240) В отсутствует.

1) С выходом по току

2) С выходом по напряжению

G - установка У1134М (вместе с фазорегулятором);

V1, V2 - вольтметры Д5103;

A - амперметр Д5096;

Hz - частотомер Ф5043;

W - ваттметр Д5056;

U - поверяемый преобразователь;

R1 - магазин сопротивлений P33;

R2 - мера электрического сопротивления P3030;

PV - компаратор напряжений P3003.

Примечание. При питании преобразователя от измеряемой цепи цепь питания ~ 220 (240) В отсутствует.

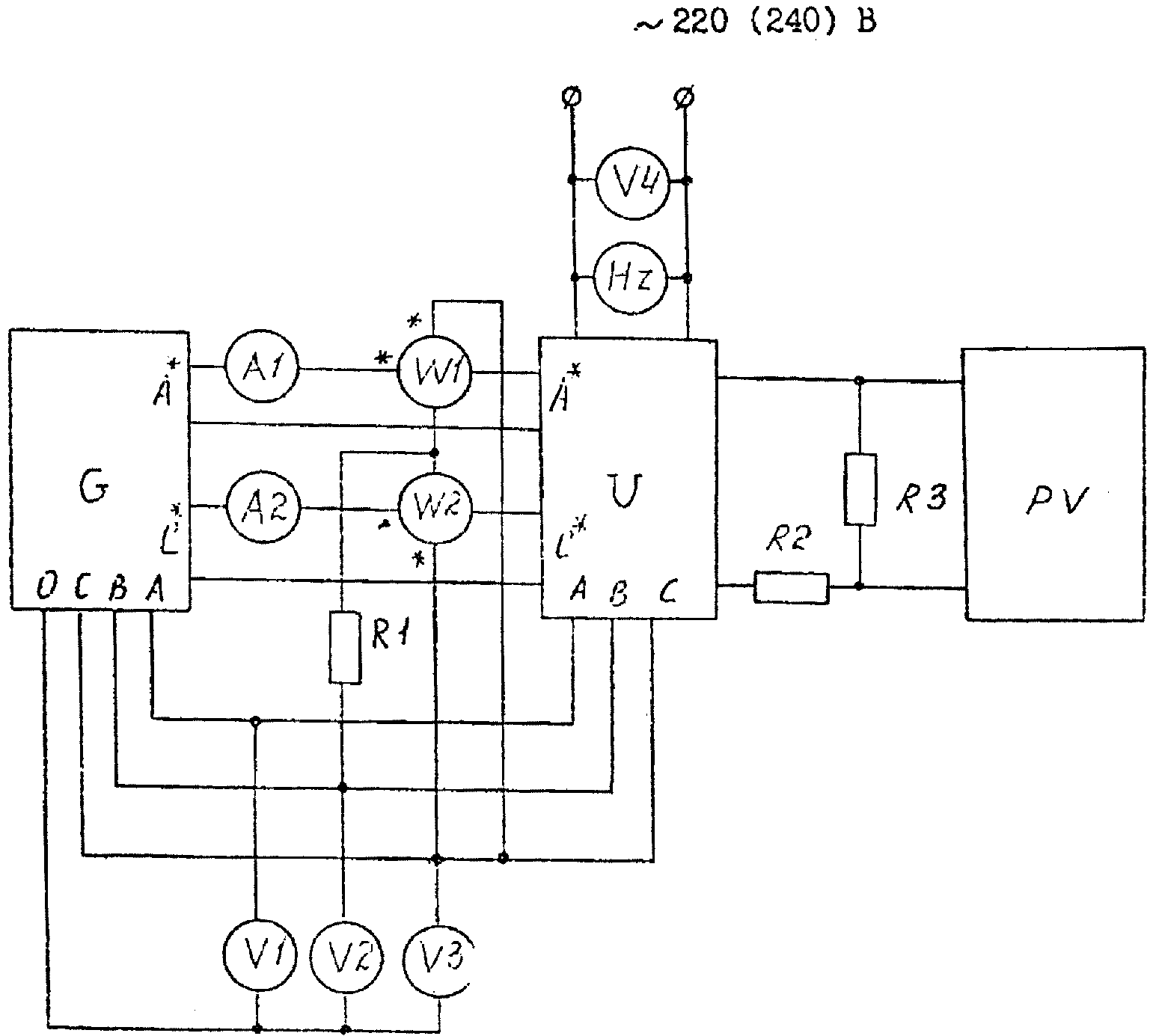

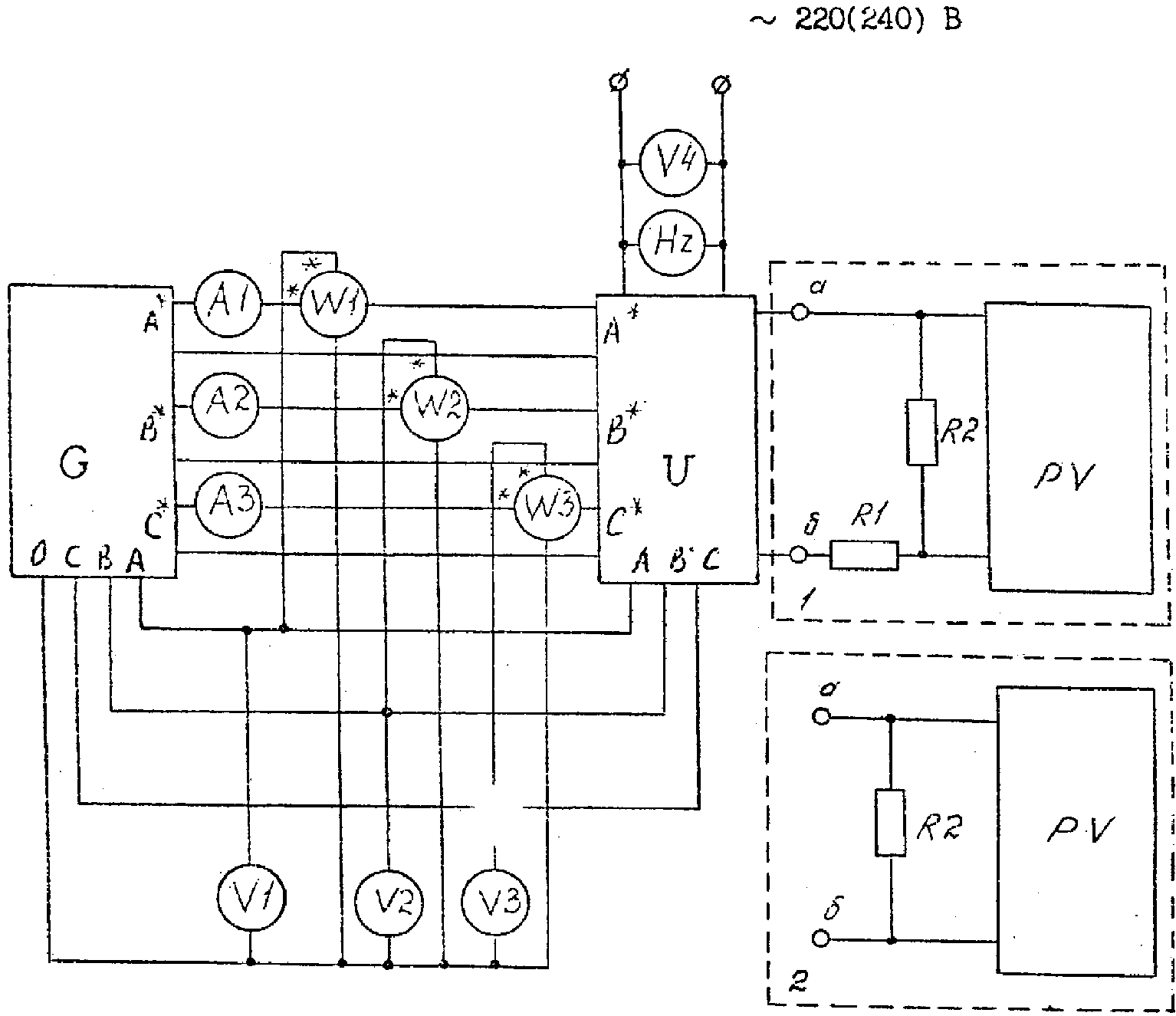

1 - для преобразователей с выходом по току

2 - для преобразователей с выходом по напряжению

G - установка У1134М;

A1, A2 - амперметр Д5014/1;

VI, V2, V3 - вольтметр Д5015/2;

W1, W2 - ваттметр Д5056;

U - поверяемый преобразователь;

PV - компаратор напряжений P3003;

R1 - магазин сопротивлений P33;

R2 - мера электрического сопротивления P3030;

V4 - вольтметр Д5103;

Hz - частотомер Ф5043.

Примечание. При питании преобразователя от измеряемой цепи цепь питания ~ 220 (240) В отсутствует.

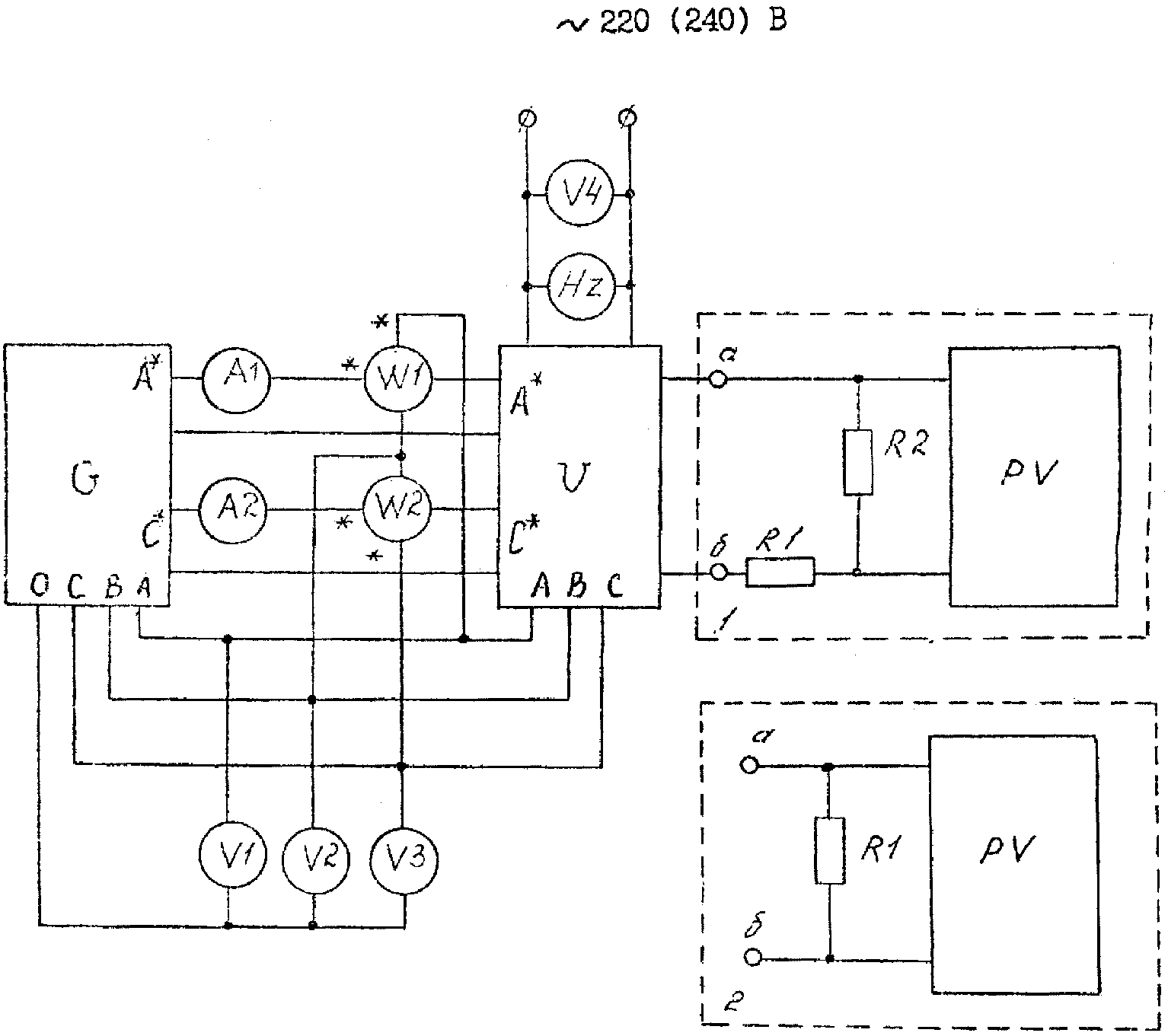

G - установка У1134М;

A1, A2 - амперметр Д5014/1;

V1, V2, V3 - вольтметр Д5015/2;

W1, W2 - ваттметр Д5056;

U - поверяемый преобразователь;

PV - компаратор напряжения P3003;

R1, R2 - магазин сопротивлений P33

где RW1, RW2 - сопротивление параллельных цепей ваттметров W1, W2 соответственно.

V4 - вольтметр Д5103;

Hz - частотомер Ф5043.

Примечание. При питании преобразователя от измерительной цепи цепь питания ~ 220(240) В отсутствует

1 - С выходом по току

2 - С выходом по напряжению

G - установка У1134М;

A1, A2, A3 - амперметр Д5014/1;

V1, V2, V3 - вольтметр Д5015/2

W1, W2, W3 - ваттметр Д5056;

U - поверяемый преобразователь;

R1 - магазин сопротивлений P33;

R2 - мера электрического сопротивления P3030;

V4 - вольтметр Д5103;

Hz - частотомер Ф5043

Примечание. При питании преобразователя от измеряемой цепи цепь питания ~ 220 (240) В отсутствует.

5.1. Положительные результаты поверки оформляют при первичной поверке - записью в паспорте, удостоверенной поверительным клеймом и нанесением оттиска поверительного клейма на изделие;

при периодической поверке - нанесением оттиска поверительного клейма.

5.2. Преобразователь, прошедший поверку с отрицательными результатами, запрещается к выпуску и применению, имеющиеся на нем клейма гасятся специальным знаком или производится запись в паспорте о его непригодности и на него выдается извещение о непригодности с указанием причин его выдачи.

Допускаемое значение погрешности поверки на каждой поверяемой точке должно определяться в соответствии с формулой

где - предел допускаемого значения основной погрешности образцовых средств измерений, погрешность которых выражается в форме приведенной погрешности, %;

- предел допускаемого значения основной погрешности образцовых средств измерений, погрешность которых выражается в форме относительной погрешности, %;

- предел допускаемого значения основной приведенной погрешности поверяемого преобразователя, %;

A_NО; A_NП - нормирующее значение образцового средства измерений и поверяемого преобразователя соответственно, единицы физической величины;

A - значение физической величины, при котором производится поверка, единицы физической величины.

Если пределы допускаемого значения основной погрешности образцовых средств измерений удовлетворяют соотношениям

то в формуле (1) допускается их не учитывать.

1. В качестве вероятностных характеристик при поверке прибора используют:

Pн - наибольшую вероятность принять в качестве годного в действительности негодный прибор;

m - отношение максимально возможного значения погрешности негодного прибора , признанного годным в результате поверки, к пределу допускаемого значения погрешности

- наибольшее число забракованных приборов, погрешности которых не превышают из общего числа годных поверяемых приборов;

mд - допускаемое значение m;

Pнд - допускаемое значение Pн;

2. Для обеспечения значений Pнд и mд, при необходимости, допускается устанавливать контрольный допуск , с которым сравнивают полученную в результате поверки оценку основной погрешности, меньше .

3. Погрешность и контрольный допуск устанавливают по табл. 1 и 2, где ;

Заданными являются допускаемые значения P_нд и m_д.

В табл. 1 приведена граница области, внутри которой лежат значения и , обеспечивающие P_н <= P_нд и m <= m_д.

Аналогичную границу проводят в табл. 2. Далее по табл. 2, двигаясь со стороны больших значений по границе области, устанавливают ряд значений , , , при которых P_н <= P_нд и m <= m_д.

Из полученного ряда выбирают такое приемлемое для изготовителя (при выпуске приборов) или для потребителя (при поверке приборов в эксплуатации) значение , при котором оно реализуется в заданной измерительной цепи и обеспечивается приемлемое значение .

Пример. P_нд = 0,4 и m_д = 1,25.

По табл. 1 находим границу области для и обеспечива<...> P_н <= 0,4 и m <= 1,25 (см. линию А в табл. 1, выше которой лежат допускаемые значения и ).

Аналогичную границу проводим в табл. 2 (см. линию А).

По табл. 1 и 2 устанавливаем ряд значений

Если, например, реализуется и значение <...> приемлемо, то , при этом погрешность и контрольный допуск .

По таблице 1 можно уточнить значения P_н и m: P_н = 0,4 = P_нд; m = 1,2 <= m_д

<*> Значение номинального напряжения (Ин) приводится для преобразователей частоты.

<*> Значение номинального коэффициента мощности приводится для преобразователей мощности переменного тока.
