"Общемашиностроительные укрупненные нормативы времени на ручную, автоматическую и полуавтоматическую сварку под флюсом. Единичное и мелкосерийное производство"
(утв. Госкомтрудом СССР)

Условные обозначения	Наименование	Единица измерения
Tпар	Норма времени на партию	мин.
Tншк	Неполное штучно-калькуляционное время на 1 пог. м шва	мин./пог. м
Tшкд	Штучно-калькуляционное время на сварку детали	мин.
Tншкд	Неполное штучно-калькуляционное время на сварку детали	мин.
Tобс	Время обслуживания рабочего места	мин.
Tотл	Время на отдых и личные надобности	мин.
Tпз	Подготовительно-заключительное время	мин.
	Подготовительно-заключительное время в процентах от оперативного времени	%
	Время обслуживания рабочего места в процентах от оперативного времени	%
	Время на отдых и личные надобности в процентах от оперативного времени	%
tви	Вспомогательное время, зависящее от изделия и типа оборудования	мин.
S	Толщина металла	мм
K	Катет шва	мм
Y	Сила тока	а
Vсв	Скорость сварки	м/час
v	Напряжение на дуге	в
d	Диаметр электрода или электродной проволоки	мм
l	Длина шва	м
L	Общая длина швов на изделии	м

для ручной сварки	9%
для автоматической сварки	6 - 8%
для полуавтоматической сварки	10%

Вид сварки	Сложность работы
	простая	средней сложности	сложная
	в процентах от оперативного времени
Ручная	2	4	5
Автоматическая и полуавтоматическая	4	6	-

ШВЫ СТЫКОВЫХ СОЕДИНЕНИЙ БЕЗ СКОСА КРОМОК, ОДНОСТОРОННИЕ И ДВУСТОРОННИЕ. ШВЫ РАСЧЕТНО-НЕПРОНИЦАЕМЫЕ		Ручная сварка
Положение шва нижнее		Карта 1
		Индекс шва С2; С3
Толщина металла, мм	Марка электрода
	УОНИ-13	ОЗС-3
	Неполное штучно-калькуляционное время на 1 пог. м, мин.
Швы односторонние
1	4,6	-
2	4,2	-
3	7,1	-
4	10,8	4,2
5	9,5	4,4
6	8,4	3,9
Швы двусторонние
3	4,4	-
4	4,5	2,7
5	4,7	2,8
6	4,9	2,8
7	5,1	2,9
8	5,3	3,1

ШВЫ СТЫКОВЫХ СОЕДИНЕНИЙ V-ОБРАЗНЫЕ СО СКОСОМ ОДНОЙ КРОМКИ, ОДНОСТОРОННИЕ И ДВУСТОРОННИЕ. ШВЫ РАСЧЕТНО-НЕПРОНИЦАЕМЫЕ		Ручная сварка
Положение шва нижнее		Карта 2
		Индекс шва С5; С6
Толщина металла, мм	Марка электрода
	УОНИ-13	ОЗС-3
	Неполное штучно-калькуляционное время на 1 пог. м, мин.
3	13,2	6,6
4	10,3	4,4
6	13,4	6,1
8	20,0	9,2
10	25,0	11,2
12	33,0	14,3
14	42,0	17,4
16	50,0	26,5
18	62,0	26,5
20	72,0	31,6
22	85,0	36,7
24	96,0	41,8
26	108,0	48,0

ШВЫ СТЫКОВЫХ СОЕДИНЕНИЙ V-ОБРАЗНЫЕ СО СКОСОМ ДВУХ КРОМОК, ОДНОСТОРОННИЕ И ДВУСТОРОННИЕ. ШВЫ РАСЧЕТНО-НЕПРОНИЦАЕМЫЕ		Ручная сварка
Положение шва нижнее		Карта 3
		Индекс шва С8; С9
Толщина металла, мм	Марка электрода
	УОНИ-13	ОЗС-3
	Неполное штучно-калькуляционное время на 1 пог. м, мин.
3	13,2	6,6
5	11,5	5,1
6	15,0	6,1
8	16,7	8,2
10	23,0	11,2
12	30,0	14,3
14	37,0	17,4
16	47,0	21,4
18	57,0	25,5
20	66,0	29,6
22	80,0	34,7
24	92,0	41,9
26	104,0	47,0

ШВЫ СТЫКОВЫХ СОЕДИНЕНИЙ V-ОБРАЗНЫЕ С КРИВОЛИНЕЙНЫМ СКОСОМ ДВУХ КРОМОК, ДВУСТОРОННИЕ. ШВЫ РАСЧЕТНО-НЕПРОНИЦАЕМЫЕ		Ручная сварка
Положение шва нижнее		Карта 4
		Индекс шва С11
Толщина металла, мм	Марка электрода
	УОНИ-13	ОЗС-3
	Неполное штучно-калькуляционное время на 1 пог. м, мин.
20	56	27
22	62	29
24	70	33
26	78	37
28	86	40
30	97	45
32	106	49
34	112	52
36	122	56
38	133	61
40	148	65
42	152	69
44	164	75
46	175	80
48	186	85
50	195	89
52	207	94
54	221	100
56	230	105
58	244	111
60	257	118

ШВЫ СТЫКОВЫХ СОЕДИНЕНИЙ V-ОБРАЗНЫЕ С КРИВОЛИНЕЙНЫМ СКОСОМ ОДНОЙ КРОМКИ, ДВУСТОРОННИЕ. ШВЫ РАСЧЕТНО-НЕПРОНИЦАЕМЫЕ		Ручная сварка
Положение шва нижнее		Карта 5
		Индекс шва С12
Толщина металла, мм	Марка электрода
	УОНИ-13	ОЗС-3
	Неполное штучно-калькуляционное время на 1 пог. м, мин.
20	31	14,3
22	35	16,4
24	38	17,4
26	42	20,4
28	46	21,5
30	52	23,5
32	56	26,6
34	60	28,6
36	65	31,0
38	71	33,0
40	76	35,0
42	80	37,0
44	85	39,0
46	92	42,0
48	97	45,0
50	101	46,0
52	107	50,0
54	113	52,0
56	119	55,0
58	126	57,0
60	133	61,0

ШВЫ СТЫКОВЫХ СОЕДИНЕНИЙ K-ОБРАЗНЫЕ С ДВУМЯ СИММЕТРИЧНЫМИ СКОСАМИ ОДНОЙ КРОМКИ, ДВУСТОРОННИЕ. ШВЫ РАСЧЕТНО-НЕПРОНИЦАЕМЫЕ		Ручная сварка
Положение шва нижнее		Карта 6
		Индекс шва С13
Толщина металла, мм	Марка электрода
	УОНИ-13	ОЗС-3
	Неполное штучно-калькуляционное время на 1 пог. м, мин.
12	13,3	6,1
14	15,3	7,2
16	19,4	9,2
18	22,5	10,2
20	25,5	11,2
22	29,6	12,3
24	33,7	15,3
26	37,8	16,3
28	42,0	19,4
30	46,0	21,4
32	51,0	23,5
34	55,0	24,5
36	61,0	27,6
38	67,0	29,6
40	72,0	33,7

ШВЫ СТЫКОВЫХ СОЕДИНЕНИЙ X-ОБРАЗНЫЕ С ДВУМЯ СИММЕТРИЧНЫМИ СКОСАМИ ДВУХ КРОМОК, ДВУСТОРОННИЕ. ШВЫ РАСЧЕТНО-НЕПРОНИЦАЕМЫЕ		Ручная сварка
Положение шва нижнее		Карта 7
		Индекс шва С15
Толщина металла, мм	Марка электрода
	УОНИ-13	ОЗС-3
	Неполное штучно-калькуляционное время на 1 пог. м, мин.
12	13,3	4,5
14	15,3	5,4
16	17,4	6,4
18	21,4	9,2
20	25,5	10,2
22	29,6	12,3
24	33,7	14,3
26	36,7	15,3
28	41,8	17,4
30	45,0	19,4
32	50,0	20,4
34	55,0	24,5
36	60,0	26,6
38	65,0	28,6
40	73,0	31,6
42	78,0	34,7
44	86,0	38,0
46	91,0	40,0
48	100,0	44,0
50	108,0	47,0
52	112,0	50,0
54	120,0	53,0
56	129,0	57,0
58	138,0	61,0
60	141,0	65,0

ШВЫ СТЫКОВЫХ СОЕДИНЕНИЙ X-ОБРАЗНЫЕ С ДВУМЯ КРИВОЛИНЕЙНЫМИ СКОСАМИ ДВУХ КРОМОК, ДВУСТОРОННИЕ. ШВЫ РАСЧЕТНО-НЕПРОНИЦАЕМЫЕ		Ручная сварка
Положение шва нижнее		Карта 8
		Индекс шва С17
Толщина металла, мм	Марка электрода
	УОНИ-13	ОЗС-3
	Неполное штучно-калькуляционное время на 1 пог. м, мин.
30	49	23
32	53	25
34	57	27
36	59	28
38	63	29
40	68	32
42	73	34
44	79	36
46	84	38
48	88	40
50	93	43
52	93	43
54	98	44
56	103	46
58	108	49
60	112	51

ШВЫ ТАВРОВЫХ СОЕДИНЕНИЙ БЕЗ СКОСА КРОМОК, ОДНОСТОРОННИЕ И ДВУСТОРОННИЕ. ШВЫ РАСЧЕТНО-НЕПРОНИЦАЕМЫЕ		Ручная сварка
Положение шва нижнее		Карта 9
		Индекс шва Т1; Т4
Катет шва, мм	Марка электрода
	УОНИ-13	ОЗС-3
	Неполное штучно-калькуляционное время на 1 пог. м, мин.
3	9,7	2,8
4	7,6	5,6
5	8,0	3,4
6	8,9	4,1
8	13,8	6,1
10	18,7	8,2
12	26,0	11,2
14	32,0	14,3
16	40,0	17,3
18	48,0	20,4
20	57,0	25,0

ШВЫ ТАВРОВЫХ СОЕДИНЕНИЙ С ОДНИМ СКОСОМ ОДНОЙ КРОМКИ, ОДНОСТОРОННИЕ И ДВУСТОРОННИЕ. ШВЫ РАСЧЕТНО-НЕПРОНИЦАЕМЫЕ		Ручная сварка
Положение шва нижнее		Карта 10
		Индекс шва Т8; Т9
Толщина металла, мм	Марка электрода
	УОНИ-13	ОЗС-3
	Неполное штучно-калькуляционное время на 1 пог. м, мин.
6	19,4	8,2
8	21,4	10,2
10	29	13,3
12	40	17,4
14	47	20,4
16	56	26
18	75	33
20	87	39
22	100	45
24	113	51
26	129	57

ШВЫ ТАВРОВЫХ СОЕДИНЕНИЙ С ДВУМЯ СКОСАМИ ОДНОЙ КРОМКИ, ДВУСТОРОННИЕ. ШВЫ РАСЧЕТНО-НЕПРОНИЦАЕМЫЕ		Ручная сварка
Положение шва нижнее		Карта 11
		Индекс шва Т10
Толщина металла, мм	Марка электрода
	УОНИ-13	ОЗС-3
	Неполное штучно-калькуляционное время на 1 пог. м, мин.
12	15,3	6,2
14	18,4	8,2
16	21,4	11,2
18	32	13,3
20	35	16,3
22	40	18,4
24	46	19,4
26	52	23,5
28	58	26
30	63	29
32	71	32
34	79	35
36	99	44
38	107	49
40	115	51
42	126	56
44	133	59
46	141	63
48	164	75
50	174	80
52	199	89
54	210	94
56	222	100
58	234	106
60	247	111

ШВЫ СТЫКОВЫХ СОЕДИНЕНИЙ Подварка		Ручная сварка
		Карта 12
Глубина подварки, мм	Марка электрода
	УОНИ-13	ОЗС-3
	Неполное штучно-калькуляционное время на 1 пог. м, мин.
Без подрубки корня шва
3	5,9	2,9
4	6,4	3,2
5	7,0	3,3
При разделке корня шва воздушно-дуговой строжкой
3	4,9	3,2
4	6,1	3,8
5	7,5	3,6
При разделке корня шва воздушно-дуговой строжкой
3	5,9	3,7
4	8,2	4,8
5	12,0	5,4

ШВЫ ТАВРОВЫХ СОЕДИНЕНИЙ Подварка		Ручная сварка
		Карта 13
Глубина подварки, мм	Марка электрода
	УОНИ-13	ОЗС-3
	Неполное штучно-калькуляционное время на 1 пог. м, мин.
Без подрубки корня шва
3	4,8	2,4
При подрубке корня шва пневматическим инструментом
3	5,7	2,6
4	6,0	2,8
5	6,3	2,5

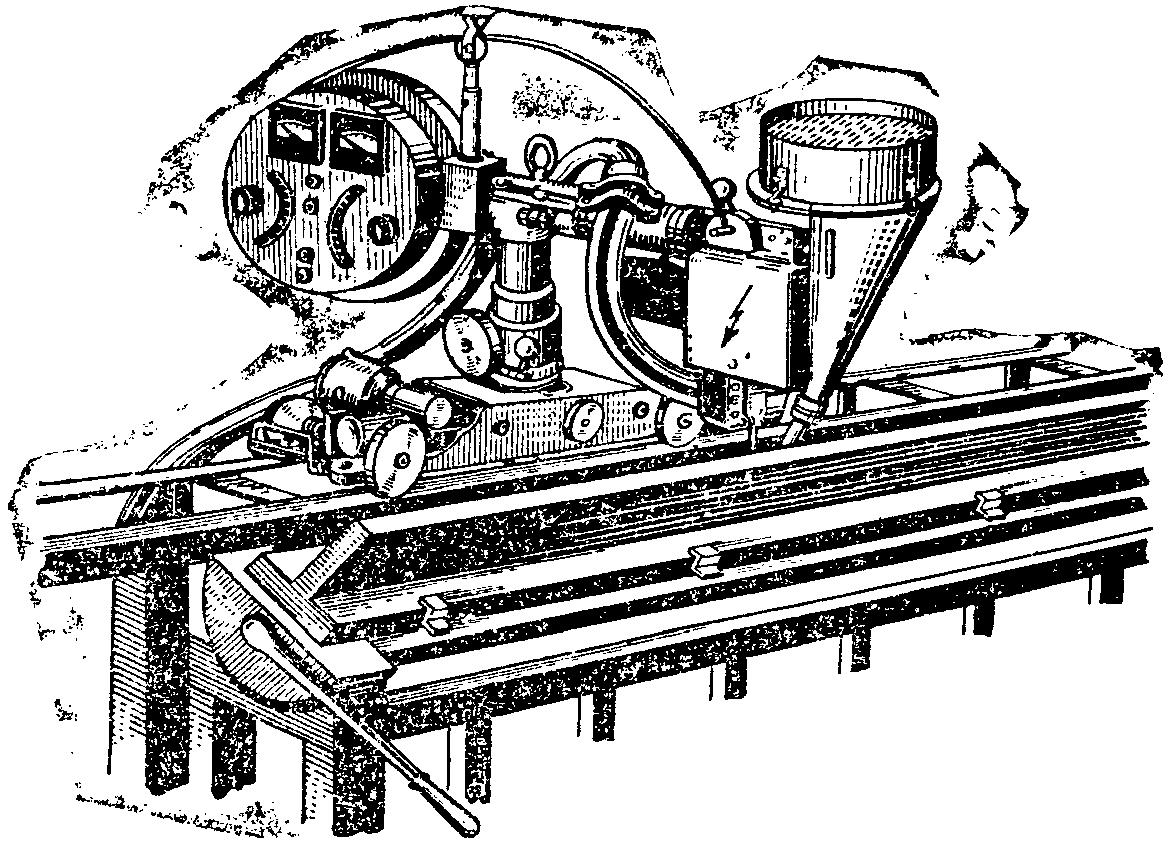

ШВЫ СТЫКОВЫХ СОЕДИНЕНИЙ		Автоматическая сварка
		Карта 14, лист 1
Наименование и индекс шва	Толщина металла, мм	Ток постоянный, полярность обратная		Ток переменный
		Неполное штучно-калькуляционное время на 1 пог. м, мин.
		стационарная установка	переносный автомат	стационарная установка	переносный автомат
Швы стыковых соединений без скоса кромок, двусторонние А-С2	2	4,1	4,2	-	-
	3	3,7	3,8	-	-
	4 - 5	4,1	4,2	3,9	4,0
	6	-	-	4,5	4,6
	8 - 12	-	-	5,2	5,4
	24 - 20	-	-	5,7	5,8
Швы стыковых соединений без скоса кромок, двусторонние на флюсовой подушке Аф-С2	2	4,3	4,4	-	-
	3 - 6	4,2	4,3	-	-
	7 - 14	5,5	5,6	6,0	6,5
	16 - 20	7,2	7,3	-	-
	16 - 22	-	-	6,6	6.7
	30	-	-	18,2	19,3
	40	-	-	28,0	29,0
	50	-	-	45,0	46,0
Швы стыковых соединений без скоса кромок, двусторонние с ручной сваркой с другой стороны Ар-С2	2	2,1	2,2	-	-
	3	1,9	2,0	-	-
	4	2,1	2,2	-	-
	5	2,3	2,4	-	-
	4 - 5	-	-	2,1	2,2
	6	-	-	2,2	2,3
	8 - 10	-	-	2,3	2,4
	12	-	-	2,8	2,9

ШВЫ СТЫКОВЫХ СОЕДИНЕНИЙ		Автоматическая сварка
		Карта 14, лист 2
Наименование и индекс шва	Толщина металла, мм	Ток постоянный, полярность обратная		Ток переменный
		Неполное штучно-калькуляционное время на 1 пог. м, мин.
		стационарная установка	переносный автомат	стационарная установка	переносный автомат
Швы стыковых соединений без скоса кромок, односторонние на флюсовой подушке и флюса-медной подкладке Аф-С3, АМ-С3	2	2,8	2,9	-	-
	3	2,2	2,3	-	-
	4	2,3	2,4	-	-
	5	-	-	2,6	2,7
	6	-	-	2,6	2,7
	5 - 6	2,6	2,7	-	-
	7	-	-	2,6	2,7
	8 - 10	7,1	7,3	6,5	6,6
Швы стыковых соединений V-образные со скосом двух кромок, двусторонние А-С8	14 - 18	-	-	6,3	6,5
	20 - 24	-	-	9,3	9,6
Швы стыковых соединений V-образные со скосом двух кромок, двусторонние с двусторонней ручной подваркой корня шва Арр-С8	14 - 18	-	-	6,1	6,2
	20 - 24	-	-	10,2	10,4
	26 - 30	-	-	13,9	14,2

ШВЫ СТЫКОВЫХ СОЕДИНЕНИЙ		Автоматическая сварка
		Карта 14, лист 3
Наименование и индекс шва	Толщина металла, мм	Ток постоянный, полярность обратная		Ток переменный
		Неполное штучно-калькуляционное время на 1 пог. м, мин.
		стационарная установка	переносный автомат	стационарная установка	переносный автомат
Швы стыковых соединений V-образные со скосом двух кромок, двусторонние с ручной сваркой с другой стороны Ар-С8	5	-	-	2	-2,1
	6 - 8	-	-	2,6	2,7
	10 - 14	-	-	2,6	2,7
Швы стыковых соединений X-образные с двумя симметричными скосами двух кромок, двусторонние А-С15	20 - 22	-	-	5,2	5,3
	24 - 28	-	-	5,7	5,8
	30 - 38	-	-	13	13,2
	40 - 44	-	-	20,4	21
	46 - 50	-	-	27	28
	52 - 56	-	-	38	39
	58 - 60	-	-	51	52
Швы стыковых соединений X-образные с двумя несимметричными скосами двух кромок, двусторонние ручной сваркой с другой стороны Ар-С16	20 - 22	-	-	6,5	6,5
	24 - 28	-	-	10,2	10,4
	30 - 32	-	-	13,8	14,2
	34 - 36	-	-	19,2	19,4
	38 - 40	-	-	23	24
	42 - 44	-	-	27	28
	46	-	-	31	32
	48	-	-	34	35
	50	-	-	39	40
	52 - 56	-	-	48	49
	58 - 60	-	-	61	62

ШВЫ ТАВРОВЫХ СОЕДИНЕНИЙ		Автоматическая сварка
		Карта 14, лист 4
Наименование и индекс шва	Толщина металла, мм	Ток постоянный, полярность обратная		Ток переменный
		Неполное штучно-калькуляционное время на 1 пог. м, мин.
		стационарная установка	переносный автомат	стационарная установка	переносный автомат
Швы тавровых соединений без скоса кромок, односторонние и двусторонние сплошные (сварка наклонным электродом) А-Т1, А-Т4	3	2,3	2,4	-	-
	4	-	-	3,1	3,2
	5	-	-	2,2	2,3
	4 - 6	2,5	2,6	-	-
	6 - 8	-	-	2,2	2,3
	7 - 8	2,7	2,6	-	-
	10 - 12	8,2	8,4	5,6	5,7
	14	9.5	9,7	6,2	6,3
	16	14,7	14,9	9,6	9,9
	18	19,8	20	13,1	13,3
Швы тавровых соединений со скосом одной кромки, двусторонние с ручной подваркой Ар-Т8	10 - 14	9,5	9,8	-	-
	10 - 18	-	-	6,6	6,8
	16 - 18	12,6	12,9	-	-
	20	19,8	20,2	-	-
	22	25	25,4	-	-
	20 - 24	-	-	13,9	14,3
	24	26,5	27	-	-

ШВЫ ТАВРОВЫХ СОЕДИНЕНИЙ		Автоматическая сварка
		Карта 14, лист 5
Наименование и индекс шва	Толщина металла, мм	Ток постоянный, полярность обратная		Ток переменный
		Неполное штучно-калькуляционное время на 1 пог. м, мин.
		стационарная установка	переносный автомат -	стационарная установка	переносный автомат
Швы тавровых соединений со скосом одной кромки, двусторонние А-Т10	16 - 18	-	-	5,9	6
	20 - 28	-	-	6,3	6,4
	30 - 34	-	-	14,1	14,4
	36 - 40	-	-	15	15,3

ШВЫ СТЫКОВЫХ СОЕДИНЕНИЙ		Полуавтоматическая сварка
		Карта 15, лист 1
Наименование и индекс шва	Толщина металла, мм	Ток постоянный, полярность обратная	Ток переменный
		Неполное штучно-калькуляционное время на 1 пог. м, мин.
Швы стыковых соединений без скоса кромок, двусторонние П-С2	2	4,9	-
	3 - 4	5,5	-
	3 - 5	-	5,6
	5 - 8	6,0	-
	6 - 10	-	6,0
	10 - 14	6,7	-
	12 - 14	-	6,7
	16 - 18	7,5	6,9
	20	7,9	7,5
Швы стыковых соединений без скоса кромок, двусторонние с ручной сваркой с другой стороны Пр-С2	2	2,7	-
	3	3,4	-
	3 - 5	-	3,0
	4 - 5	3,4	-
Швы стыковых соединений V-образные со скосом двух кромок, двусторонние П-С8	14	-	7,7
	14 - 16	-	-
	16 - 18		8,3
	18		-
	20		13,3
	22 - 24		14,4
Швы стыковых соединений V-образные со скосом двух кромок, двусторонние с двусторонней ручной подваркой корня шва Прр-С8	14 - 18	13,2	11,7
	20 - 30	17,8	17,8

ШВЫ СТЫКОВЫХ СОЕДИНЕНИЙ		Полуавтоматическая сварка
		Карта 15, лист 2
Наименование и индекс шва	Толщина металла, мм	Ток постоянный, полярность обратная	Ток переменный
		Неполное штучно-калькуляционное время на 1 пог. м, мин.
Швы стыковых соединений V-образные со скосом двух кромок, двусторонние с ручной сваркой с другой стороны Пр-С8	5 - 6	7,6	6,4
	8 - 18	8,5	7,6
	20	13,2	11,8
Швы стыковых соединений X-образные с двумя симметричными скосами двух кромок, двусторонние П-С15	20 - 22	7,7	7,7
	24 - 28	17,0	-
	24 - 34	-	17,0
	30 - 32	18,5	-
	34 - 40	28,5	-
	36 - 42	-	26,2
	42 - 46	39,0	-
	44 - 48	-	41,0
	48 - 50	48,0	-
	50	-	52,5
	52 - 56	63,0	67,0
	58 - 60	85,0	95,0
Швы стыковых соединений X-образные с двумя несимметричными скосами двух кромок, двусторонние с ручной сваркой с другой стороны Пр-С16	20 - 22	13,2	13.5
	24 - 32	17,8	-
	24 - 34	-	19,2
	34 - 40	26,3	-
	36 - 42	-	31,0
	42 - 46	39,0	-
	44 - 48	-	42,0
	48 - 50	49,2	-
	52 - 54	54,6	-
	50 - 60	-	52,5
	56 - 60	60,0	-

ШВЫ ТАВРОВЫХ СОЕДИНЕНИЙ		Полуавтоматическая сварка
		Карта 15, лист 3
Наименование и индекс шва	Толщина металла, мм	Ток постоянный, полярность обратная	Ток постоянный, полярность прямая	Ток переменный
		Неполное штучно-калькуляционное время на 1 пог. м, мин.
Швы тавровых соединений без скоса кромок, односторонние и двусторонние П-Т1; П-Т4	3	4,1	-	-
	3	3,6	-	-
	3	3,0	-	-
	4	3,6	-	-
	3 - 4	2,5	2,8	3,0
	5 - 6	3,6	-	3,6
	5 - 8	-	2,9	-
	7	4,1	-	-
	8	-	-	4,1
	8 - 10	4,8	-	4,8
	10	-	-	-
	12	8,7	-	-
	14 - 16	10,1	-	-
	18	12,4	-	-

ШВЫ ТАВРОВЫХ СОЕДИНЕНИЙ		Полуавтоматическая сварка
		Карта 15, лист 4
Наименование и индекс шва	Толщина металла, мм	Ток постоянный, полярность обратная	Ток постоянный, полярность прямая	Ток переменный
		Неполное штучно-калькуляционное время на 1 пог. м, мин.
Швы тавровых соединений с двумя скосами одной кромки, двусторонние с ручной подваркой ПР-Т8	10 - 12	8,8	-	-
	14	10,2	-	-
	16 - 18	15,6	-	-
	20	22,0	-	-
	22 - 24	28,0	-	-
Швы тавровых соединений с двумя скосами одной кромки, двусторонние с ручной сваркой с другой стороны ПР-Т11	20	10,5	-	-
	22	13,6	-	-
	24 - 26	15,8	-	-
	28 - 32	22	-	-
	34 - 36	30,4	-	-
	38 - 40	41	-	-

ШВЫ СТЫКОВЫХ И ТАВРОВЫХ СОЕДИНЕНИЙ		Полуавтоматическая сварка порошковой проволокой
		Карта 16
Наименование и индекс шва	Толщина металла, мм	Порошковая проволока ПП-Ан1	Порошковая проволока ПП-Ан2
		Неполное штучно-калькуляционное время на 1 пог. м, мин.
Швы стыковых соединений без скоса кромок, двусторонние П-С2	2 - 3	8,8	6,9
	5 - 6	9,3	7,4
	8 - 10	9,9	8,1
	12 - 16	10,4	8,8
	18 - 20	11,5	9,7
Швы тавровых соединений без скоса кромок, односторонние и двусторонние П-Т1, П-Т4	3 - 4	4,4	3,5
	5 - 6	4,7	3,8
	8 - 10	5,0	4,1
	12	10,4	8,7
	14 - 16	10,9	9,4
	18	11,7	10,4

ШВЫ СТЫКОВЫХ СОЕДИНЕНИЙ Сварка труб		Ручная сварка
		Карта 17, лист 1
		Электроды УОНИ-13
Наименование и индекс шва	Толщина металла, мм	Неполное штучно-калькуляционное время на 1 пог. м, мин.
Швы стыковых соединений без скоса кромок, односторонние, поворотные С-3	2	4,9
	2,5	5,6
Швы стыковых соединений со скосом одной кромки, односторонние, поворотные С-6	3	20,4
	3,5	25,0
	4	19,5
	5	26
	6	33
	7	27
	8	34
	9	39
	10	48
	11	53
	12	60
	14	73
	16	97
	18	128
	20	138
Швы стыковых соединений со скосом одной кромки, односторонние с подкладкой, поворотные С-7	2	13,3
	2,5	15,3
	3	17,4
	3,5	19,4
	4	21,5
	5	28
	6	21,5
	7	27
	8	39
	9	43
	10	46
	11	52
	12	58
	14	71
	16	70
	18	86
	20	91

ШВЫ СТЫКОВЫХ СОЕДИНЕНИЙ Сварка труб		Ручная сварка
		Карта 17, лист 2
Наименование и индекс шва	Толщина металла, мм	Неполное штучно-калькуляционное время на 1 пог. м, мин.
Швы стыковых соединений со скосом двух кромок, односторонние, поворотные С-9	3	20,4
	3,5	22,4
	4	15,3
	5	20,4
	6	25,0
	7	32,0
	8	32,0
	9	36,0
	10	46,0
	11	50,0
	12	63,0
	14	77,0
	16	93,0
	18	113,0
	20	137,0
Швы стыковых соединений со скосом двух кромок, односторонние с подкладкой, поворотные С-10	2	12,3
	2,5	14,3
	3	16,3
	3,5	18,4
	4	20,4
	5	25,0
	6	26,0
	7	27,0
	8	32,0
	9	40,0
	10	43,0
	11	49,0
	12	55,0
	14	68,0
	16	72,0
	18	78,0
	20	94,0
Швы стыковых соединений со скосом двух кромок, односторонние на плавящейся вставке, поворотные С-10в	2	10,2
	2,5	12,3
	3	13,3
	3,5	17,4
	4	17,4
	5	21,4
	6	19,4
	7	22,4
	8	25,0
	9	31,0
	10	38,0
	11	42,0
	12	50,0
	14	62,0
	16	75,0
	18	91,0
	20	108,0

ШВЫ СТЫКОВЫХ СОЕДИНЕНИЙ Сварка фланцев с трубами		Ручная сварка
		Карта 18
Наименование и индекс шва	Толщина металла, мм	Неполное штучно-калькуляционное время на 1 пог. м, мин.
Швы стыковых соединений со скосом двух кромок, односторонние с подкладкой, поворотные С-10б	2,0	12,3
	2,5	13,3
	3	17,3
	3,5	17,3
	4	20,4
	5	25,0
	6	26,4
	7	27,0
	8	31,0
	9	36,0
	10	43,0
	11	48,0
	12	54,0
	14	54,0
	16	65,0
	18	78,0
	20	93,0
Швы стыковых соединений с двумя несимметричными скосами двух кромок, двусторонние, поворотные, С-16а	3	18,4
	3,5	19,4
	4	19,4
	5	24,0
	6	27,0
	7	25,0
	8	27
	9	30
	10	38
	11	42
	12	46
	14	55
	16	65
	18	79
	20	94

ШВЫ УГЛОВЫХ СОЕДИНЕНИЙ Сварка отростков с трубами		Ручная сварка
		Карта 19
Наименование и индекс шва	Толщина металла, мм	Неполное штучно-калькуляционное время на 1 пог. м, мин.
Швы угловых соединений со скосом одной кромки, односторонние, поворотные У-15	4	13,3
	5	11,3
	6	14,3
	7	21,4
	8	25
	9	29
	10	35
	11	40
	12	47
	13	54
	14	61
	15	65
	16	62
	17	68
	18	73
	19	79
	20	85

ШВЫ ТАВРОВЫХ СОЕДИНЕНИЙ СО СКОСОМ ОДНОЙ КРОМКИ, ОДНОСТОРОННИЕ, ПОВОРОТНЫЕ Сварка штуцеров и ниппелей с трубами		Ручная сварка
		Карта 20
Наименование и индекс шва	Катет шва, мм	Неполное штучно-калькуляционное время на 1 пог. м, мин.
Швы тавровых соединений со скосом одной кромки, односторонние, поворотные Н-15	2	4, 1
	4	11,2
	6	16,3
	8	22,4
	10	34
	12	46
	14	52
	16	64
	18	82
	20	102

ШВЫ СТЫКОВЫХ И ТАВРОВЫХ СОЕДИНЕНИЙ Сварка труб		Автоматическая сварка
		Карта 21, лист 1
Наименование и индекс шва	Толщина металла, мм	Неполное штучно-калькуляционное время на 1 пог. м, мин.
Швы стыковых соединений без скоса кромок, односторонние Тр-1	2 - 3,5	2,1
Швы стыковых соединений V-образные со скосом двух кромок, односторонние Тр-2	3	2,15
	5	2,3
	6	2,4
Швы стыковых соединений V-образные со скосом двух кромок, односторонние с подкладкой Тр-3	7 - 10	5,8
	12 - 14	6,1
	16 - 18	6,5
Швы стыковых соединений V-образные с криволинейным скосом двух кромок, односторонние Тр-5	15 - 18	6,1
	20 - 22	9,6
	24 - 26	10,2
	28 - 32	13,8
	34 - 36	15,2
	38 - 40	16,0

ШВЫ СТЫКОВЫХ И ТАВРОВЫХ СОЕДИНЕНИЙ Сварка труб	Автоматическая сварка
	Карта 21, лист 2
Наименование и индекс шва	Толщина металла, мм	Неполное штучно-калькуляционное время на 1 пог. м, мин.
Швы тавровых соединений без скоса кромок, двусторонние Н-14	4	2,5
	6	2,7
	8	6,6
	10 - 12	8,9
	14 - 18	9,5
	20 - 22	14,5

ШВЫ СТЫКОВЫХ И ТАВРОВЫХ СОЕДИНЕНИЙ Сварка поворотных труб														Автоматическая сварка
														Карта 22, лист 1
Нейтральный диаметр трубы, мм	Индекс шва
	Тр-1	Тр-2				Тр-3		Тр-5				Н-14
	Толщина стенки, мм
	2 - 3,5	3	5	6	7 - 10	12 - 14	16 - 18	15 - 18	20 - 22	24 - 26	28 - 32	34 - 36	38 - 40	4	6	8	10 - 12	14 - 18	20 - 22
	Неполное штучно-калькуляционное время на один стык, мин.
30	0,27	0,25	0,27	0,29	0,68	0,89	0,95	0,89	1,13	1,19	1,64	1,79	1,90	0,29	0,31	0,78	1,05	1,11	1,70
40	0,31	0,33	0,35	0,37	0,87	0,92	0,99	0,92	1,44	1,54	2,08	2,30	2,42	0,38	0,41	1,00	1,29	1,44	2,18
50	0,42	0,43	0,46	0,48	1,06	1,22	1,30	1,22	1,24	2,02	2,80	3,06	3,20	0,51	0,54	1,31	1,78	1,90	2,90
60	0,505	0,51	0,55	0,58	1,38	1,45	1,56	1,45	2,28	2,40	3,30	3,64	3,80	0,61	0,64	1,57	2,18	2,22	3,40
70	0,59	0,60	0,64	0,67	1,59	1,68	1,78	1,68	2,64	2,80	3,82	4,20	4,45	0,70	0,75	1,84	2,42	2,62	3,92
80	0,66	0,67	0,72	0,75	1,82	1,92	2,04	1,92	3,00	3,20	4,35	4,58	5,0	0,79	0,86	2,08	2,80	3,00	4,55
90	0,67	0,70	0,75	0,78	1,86	1,97	2,10	1,97	3,08	3,28	4,45	4,90	5,15	0,81	0,87	2,14	2,88	3,08	4,65
100	0,75	0,77	0,82	0,86	2,03	2,16	2,32	2,16	3,40	3,60	4,95	5,40	5,70	0,90	0,97	2,36	3,20	3,40	5,15
110	0,82	0,84	0,90	0,95	2,26	2,40	2,56	2,35	3,76	4,00	5,40	6,10	6,30	0,99	1,07	2,60	3,50	3,72	5,65
120	0,89	0,91	0,99	1,03	2,46	2,58	2,78	2,58	4,05	4,30	5,90	6,45	6,80	1,07	1,15	2,80	3,80	4,05	6,15

ШВЫ СТЫКОВЫХ И ТАВРОВЫХ СОЕДИНЕНИЙ Сварка поворотных труб														Автоматическая сварка
														Карта 22, лист 2
Нейтральный диаметр трубы, мм	Индекс шва
	Тр-1	Тр-2				Тр-3		Тр-5				Н-14
	Толщина стенки, мм
	2 - 3,5	3	5	6	7 - 10	12 - 14	16 - 18	15 - 18	20 - 22	24 - 26	28 - 32	34 - 36	38 - 40	4	6	8	10 - 12	14 - 18	20 - 22
	Неполное штучно-калькуляционное время на один стык, мин.
130	0,99	1,02	1,09	1,13	2,72	2,86	3,60	2,88	4,50	4,80	6,50	7,15	7,55	1,19	1,28	3,10	4,20	4,50	6,80
140	1,07	1,09	1,17	1,23	2,92	3,08	3,28	3,08	4,85	5,15	7,00	7,70	8,25	1,28	1,38	3,36	4,50	4,80	7,35
150	1,14	1,15	1,25	1,30	3,10	3,30	3,50	3,30	5,15	5,50	7,50	8,25	8,70	1,36	1,47	3,58	4,80	5,15	7,80
160	1,21	1,24	1,32	1,37	3,32	3,50	3,74	3,50	5,50	5,85	8,00	8,75	9,25	1,45	1,56	3,80	5,15	5,50	8,85
170	1,17	1,19	1,29	1,35	3,20	3,40	3,62	3,40	5,30	5,67	7,65	8,45	8,95	1,37	1,51	3,52	5,00	5,30	8,05
180	1,23	1,26	1,35	1,47	3,36	3,48	3,78	3,48	6,55	6,00	8,15	8,90	9,45	1,47	1,60	3,90	5,25	5,55	8,50
190	1,32	1,35	1,46	1,52	3,68	3,78	4,10	3,78	5,00	6,40	8,70	9,55	10,1	1,59	1,72	4,10	5,65	6,00	9,15
200	1,38	1,47	1,52	1,60	3,78	4,00	4,30	4,00	6,30	6,70	9,10	10,1	10,5	1,68	1,78	4,40	5,90	6,80	9,55
220	1,78	1,57	1,68	1,76	4,20	4,40	4,70	4,40	6,90	7,35	10,2	11,0	11,5	1,82	1,99	4,80	6,50	6,90	10,5
240	1,66	1,70	1,82	1,89	4,50	4,75	5,15	4,75	7,55	7,95	10,9	12,0	12,7	1,99	2,14	5,25	7,05	7,55	11,5
260	1,78	1,84	1,89	2,10	4,95	5,15	5,55	5,15	8,10	8,60	11,8	12,9	13,7	2,10	2,72	5,55	7,55	8,10	12,4
280	1,94	2,00	2,10	2,20	5,35	5,65	6,00	5,65	8,80	9,45	12,8	14,1	14,9	2,32	2,52	6,10	8,30	8,80	13,4
300	2,08	2,12	2,32	2,42	5,65	6,00	6,40	6,00	9,45	10,1	13,7	15,0	15,9	2,52	2,72	6,50	8,80	9,45	14,8
320	2,20	2,30	2,42	2,52	6,10	6,40	6,80	6,40	10,10	10,70	14,5	16,0	16,8	2,62	2,84	6,96	9,25	10,1	13,2
340	2,32	2,42	2,62	2,72	6,50	6,80	7,35	6,80	10,70	11,40	15,5	17,0	18,0	2,84	3,04	7,45	9,95	10,7	16,3
360	2,42	2,52	3,72	2,84	6,85	7,25	7,65	7,25	11,20	12,10	16,5	18,0	19,1	2,94	3,24	7,85	10,5	11,2	17,2
380	2,62	2,72	2,82	3,06	7,25	7,55	8,10	7,55	11,90	12,70	17,3	18,9	20,1	3,14	3,46	8,30	11,10	11,9	18,2
400	2,72	2,82	3,06	3,14	7,65	8,10	8,60	8,10	12,60	13,40	18,4	20,1	21,6	3,36	3,56	8,80	11,70	12,6	19,1
420	2,96	3,06	3,26	3,36	8,00	8,40	9,05	8,40	13,20	14,20	19,2	21,0	22,0	3,46	3,78	9,10	12,40	13,2	20,1

ШВЫ СТЫКОВЫХ И ТАВРОВЫХ СОЕДИНЕНИЙ Сварка поворотных труб														Автоматическая сварка
														Карта 22, лист 3
Нейтральный диаметр трубы, мм	Индекс шва
	Тр-1	Тр-2				Тр-3		Тр-5				Н-14
	Толщина стенки, мм
	2 - 3,5	3	5	6	7 - 10	12 - 14	16 - 18	15 - 18	20 - 22	24 - 26	28 - 32	34 - 36	38 - 40	4	6	8	10 - 12	14 - 18	20 - 22
	Неполное штучно-калькуляционное время на один стык, мин.
440	3,06	3,14	3,36	3,46	8,40	8,80	9,45	8,80	13,9	14,7	20,2	22,0	23,0	3,68	4,00	9,55	12,9	13,9	21,00
460	3,14	3,24	3,46	3,68	8,70	9,25	9,80	9,25	14,4	15,3	21,0	23,0	24,2	3,78	4,10	9,95	12,4	14,4	22,00
480	3,24	3,36	3,66	3,78	9,10	9,65	10,3	9,65	15,0	16,00	21,8	24,2	25,2	4,00	4,30	10,80	14,1	15,0	23,00
500	3,46	3,58	3,78	4,00	9,55	10,1	10,8	10,1	15,8	16,80	22,8	25,2	26,2	4,20	4,50	10,9	14,7	15,7	24,2
520	3,56	3,66	4,00	4,20	9,85	10,4	11,1	10,4	16,4	17,30	24,20	26,2	27,2	4,30	4,75	11,6	15,2	16,4	25,2
540	3,66	3,78	4,10	4,30	10,2	10,5	11,5	10,5	16,8	17,80	24,2	27,2	28,2	4,40	4,85	11,5	15,8	16,8	25,2
560	3,88	4,00	4,30	4,40	10,5	11,00	12,1	11,0	17,3	19,00	25,2	28,2	29,2	4,60	5,05	12,2	16,5	17,3	26,2
580	4,00	4,10	4,40	4,60	11,0	11,5	12,4	11,5	17,9	19,40	26,2	29,4	30,4	4,85	5,25	12,6	16,8	17,8	27,4
600	4,10	4,20	4,50	4,75	11,3	12,0	12,8	12,1	18,9	20,00	27,2	30,4	31,6	4,95	5,35	13,1	17,9	18,9	28,4
620	4,30	4,40	4,75	4,95	11,7	12,5	13,4	12,5	19,4	20,8	28,4	31,6	32,6	5,15	5,55	13,6	18,4	19,4	29,4
640	4,40	4,50	4,85	5,05	12,1	12,8	13,7	12,8	20,00	21,4	29,4	32,6	33,6	5,25	5,75	13,9	18,7	20,0	30,4
660	4,60	4,70	5,05	5,35	12,6	13,4	14,3	13,4	21,00	22,00	30,4	33,6	34,6	5,55	6,00	14,5	19,5	21,00	31,4
680	4,75	4,85	5,15	5,35	12,9	13,7	14,6	13,7	21,40	23,00	31,6	34,6	35,6	5,65	6,10	14,7	20,00	21,4	31,6
700	4,85	4,95	5,35	5,55	13,3	14,1	15,0	14,1	22,00	23,6	32,60	35,6	37,8	5,75	6,10	15,3	20,60	22,00	33,6
750	5,15	5,25	5,65	6,00	14,2	15,00	16,00	15,00	23,00	25,2	33,60	37,8	40,0	6,20	6,70	16,3	20,00	23,00	34,6
800	5,55	6,65	6,10	6,40	15,2	16,00	17,00	16,00	25,2	27,2	36,80	40,00	43,00	6,60	7,15	17,14	23,0	25,20	37,8
850	5,90	6,00	6,50	6,70	16,0	17,00	18,30	17,00	26,2	28,4	38,80	43,00	45,00	7,05	7,65	18,5	25,2	26,2	41,00
900	6,20	6,40	6,80	7,10	17,2	18,00	19,50	18,00	28,4	30,4	41,00	45,00	47,00	7,45	8,10	19,5	26,2	28,2	43,00
950	6,60	6,75	7,25	7,55	17,8	18,8	20,2	18,8	29,4	31,4	44,00	47,00	50,5	7,90	8,50	20,6	27,2	29,4	45,00
1000	6,80	7,05	7,55	7,90	18,9	19,8	21,0	19,8	31,4	33,6	45,00	49,5	52,5	8,20	8,95	21,6	29,4	31,4	47,00

КОЭФФИЦИЕНТЫ К НЕПОЛНОМУ ШТУЧНО-КАЛЬКУЛЯЦИОННОМУ ВРЕМЕНИ				Ручная сварка
				Карта 23, лист 1
1. В зависимости от положения шва в пространстве
N позиции	Типы швов		Толщина металла или катет шва, мм	Положение шва
				нижнее	вертикальное	потолочное	горизонтальное
				Коэффициенты
1	Швы стыковых соединений без скоса кромок С2; С3	односторонние двусторонние	1 - 6	1,0	1,3	1,6	1,5
			3		1,3	1,45	1,3
			4 - 8		1,7	2,0	1,9
2	Швы стыковых соединений V-образные со скосом двух кромок, односторонние и двусторонние С8; С9		5 - 6		1,45	1,7	1,6
			8 - 26		1,55	2,0	1,9
3	Швы стыковых соединений V-образные со скосом одной кромки, односторонние и двусторонние С5; С6		4		1,4	1,75	1,65
			6 - 26		1,55	2,0	1,9
4	Швы стыковых соединений V-образные с криволинейным скосом двух кромок, двусторонние С11		20 - 60		1,55	1,85	1,75
5	Швы стыковых соединений V-образные с криволинейным скосом двух кромок, двусторонние С12		20 - 60		1,55	1,85	1,75

КОЭФФИЦИЕНТЫ К НЕПОЛНОМУ ШТУЧНО-КАЛЬКУЛЯЦИОННОМУ ВРЕМЕНИ			Ручная сварка
			Карта 23, лист 2
1. В зависимости от положения шва в пространстве
N позиции	Типы швов	Толщина металла или катет шва, мм	Положение шва
			нижнее	вертикальное	потолочное	горизонтальное
			Коэффициенты
6	Швы стыковых соединений X-образные с двумя скосами двух кромок, двусторонние С15	12	1,0	-	1,4	1,3
		12 - 60		1,5	-	-
		14 - 60		-	1,8	1,7
7	Швы стыковых соединений X-образные с двумя криволинейными скосами двух кромок, двусторонние С-17	30 - 60		1,55	1.85	1,75
8	Швы стыковых соединений K-образные с двумя скосами одной кромки, двусторонние С13	12		1,7	-	-
		12 - 40		-	1,75	1,65
		14 - 40		1,5	-	-
9	Швы тавровых соединений без скоса кромок, односторонние и двусторонние	4 - 6		1,8	-	-
		4 - 20		-	2,1	1,0
		8 - 20		1,7	-	-
10	Швы тавровых соединений с одним скосом одной кромки, односторонние и двусторонние Т8; Т9	6		1,3	1,45	1,0
		8 - 26		1,65	1,85	1,0
11	Швы тавровых соединений с двумя скосами одной кромки, двусторонние Т10	12 - 60		1,65	1,85	1,0

КОЭФФИЦИЕНТЫ К НЕПОЛНОМУ ШТУЧНО-КАЛЬКУЛЯЦИОННОМУ ВРЕМЕНИ		Ручная сварка
		Карта 23, лист 3
2. В зависимости от условий выполнения работ
N позиций	Условия выполнения сварки	Коэффициенты
12	В удобном положении	1,00
13	В неудобном положении	1,04
14	В закрытых объемах сечением более 0,7 м2 с двумя днищами	1,06
15	Конструкций с применением переносных лестниц высотой свыше 3 м	1,09
16	В закрытых объемах сечением менее 0,7 м2 с двумя или одним днищем	1,15

КОЭФФИЦИЕНТЫ К НЕПОЛНОМУ ШТУЧНО-КАЛЬКУЛЯЦИОННОМУ ВРЕМЕНИ		Ручная сварка
		Карта 23, лист 4
3. В зависимости от электродов различных марок
N позиций	Марка электрода	Коэффициент
17	УОНИ-13	1,0
18	АН-1	1,14
19	ОМА-2	1,33
20	ОЗЦ-1	1,45
21	ОММ-5	0,9
22	ЦМ-7	0,7
23	ЦМ-7С	0,5
24	ОЗС-4	1,11
25	ОЗС-2	1,37
26	ВН-48	1,04

КОЭФФИЦИЕНТЫ К НЕПОЛНОМУ ШТУЧНО-КАЛЬКУЛЯЦИОННОМУ ВРЕМЕНИ				Ручная сварка
				Карта 23, лист 5
4. В зависимости от свариваемых конструкций
N позиций	Группа швов	Наименование швов	Характеристика сварных соединений и требования, предъявляемые к ним		Коэффициенты
26	I	Расчетно-непроницаемые	Сварные соединения, к которым предъявляются повышенные требования по механическим свойствам и требования непроницаемости, а также которые подвергаются особой проверке дефектоскопами и другими методами		1,0
27	II	Расчетные	Сварные соединения, к которым предъявляются требования по механическим свойствам		0,9
28	III	Непроницаемые	Сварные соединения, к которым предъявляются требования по непроницаемости		0,9
29	IV	Нерасчетные	Сварные соединения, к которым не предъявляется особых требований кроме прочности соединения		0,8

КОЭФФИЦИЕНТЫ К НЕПОЛНОМУ ШТУЧНО-КАЛЬКУЛЯЦИОННОМУ ВРЕМЕНИ			Ручная, автоматическая и полуавтоматическая сварка
			Карта 24, лист 1
1. В зависимости от вида свариваемого шва
N позиций	Вид шва		Длина шва, м до
			0,05	0,10	0,25	0,50	свыше 0,50
			Коэффициенты
1	Короткометражный		1,3	1,25	1,2	1,1	1,0
2	Кольцевой, свариваемый автоматической сваркой	Поворотный	1,05
3		Неповоротный	1,1
4	Кольцевой, свариваемый ручной и полуавтоматической сваркой	Криволинейный	1,05
5		Прерывистый	1,1
6	Общий коэффициент, учитывающий сварку кольцевых и короткометражных швов	Поворотный	1,37	1,31	1,26	1,15	1,05
7		Неповоротный	1,43	1,37	1,32	1,21	1,10
2. В зависимости от отрицательной температуры
8	Температура наружного воздуха или в неотапливаемом помещении в °C	Условия сварки		Коэффициенты
		от 0 до -11°		1,1
9		ниже -11°		1,2

КОЭФФИЦИЕНТЫ К НЕПОЛНОМУ ШТУЧНО-КАЛЬКУЛЯЦИОННОМУ ВРЕМЕНИ		Автоматическая и полуавтоматическая сварка
		Карта 24, лист 2
3. В зависимости от условий выполнения работы
N позиций	Условия выполнения сварки	Характер оборудования	Коэффициент
Автоматическая сварка
10	В удобном положении	Стационарные автоматы	0,97
11		Переносные автоматы	1,0
12	Внутренних швов в изделиях сечением до 1,5 x 1,5 м при длине более 1 м		1,07
13	Наружных швов изделий на высоте более 2,0 м		1,09
Полуавтоматическая сварка
14	В удобном положении	Полуавтомат	1,0
15	В тесных местах в условиях, связывающих движения		1,07
16	В закрытых свободных или полуоткрытых тесных объемах		1,14
17	Конструкций с применением переносных лестниц высотой свыше 3 м		1,18
18	Крупногабаритных объемных и полуобъемных конструкций с применением специальной оснастки (постелей, кондукторов и кантователей)		1,27

ВСПОМОГАТЕЛЬНОЕ ВРЕМЯ, ЗАВИСЯЩЕЕ ОТ ИЗДЕЛИЯ И ТИПА ОБОРУДОВАНИЯ				Ручная, автоматическая полуавтоматическая сварка
				Карта 25, лист 1
1. Время на установку в приспособление или на рабочее место свариваемых изделий (узлов), поворот и снятие их
Вручную
N позиций	Вес изделия (узла), кг до	Установка	Поворот	Снятие и транспортировка
		Время на одно изделие, мин.
1	5	0,33	0,10	0,10
2	10	0,55	0,17	0,22
3	20	0,89	0,22	0,44
4	30	1,67	0,28	0,67

ВСПОМОГАТЕЛЬНОЕ ВРЕМЯ, ЗАВИСЯЩЕЕ ОТ ИЗДЕЛИЯ И ТИПА ОБОРУДОВАНИЯ								Ручная, автоматическая и полуавтоматическая сварка
								Карта 25, лист 2
Краном
N позиций	Вес изделия (узла), кг до	Установка или поворот						Снятие и транспортировка
		Длина изделия, м до
		2	4	6	8	10	Св. 10	2	4	6	8	10	Св. 10
		Время на одно изделие, мин.
5	100	1,8	1,9	2,1	2,2	2,3	2,4	1,2	1,3	1,4	1,7	1,8	1,9
6	200	2,0	2,1	2,2	2,4	2,6	2,7	1,3	1,6	1,8	2,0	2,1	2,2
7	300	2,1	2,2	2,3	2,6	2,7	2,8	1,4	1,8	2,0	2,2	2,3	2,4
8	500	2,2	2,4	2,6	2,7	2,8	2,9	1,7	1,9	2,2	2,4	2,6	2,7
9	800	2,3	2,6	2,8	2,9	3,1	3,2	1,8	2,1	2,3	2,6	2,7	2,9
10	1000	2,4	2,8	3,0	3,3	3,5	3,7	2,0	2,3	2,7	3,0	3,2	3,3
11	3000	-	4,4	4,7	5,0	5,2	5,4	-	3,2	3,6	3,9	4,1	4,3
12	5000	-	-	6,2	6,6	6,9	7,1	-	-	5,2	5,6	5,8	6,0
13	10000	-	-	-	7,8	8,0	8,2	-	-	-	6,7	6,9	7,1
14	30000	-	-	-	11,1	11,4	11,8	-	-	-	10,0	10,3	10,7
15	Св. 30000	-	-	-	15,0	15,5	15,9	-	-	-	13,3	13,8	14,2

ВСПОМОГАТЕЛЬНОЕ ВРЕМЯ, ЗАВИСЯЩЕЕ ОТ ИЗДЕЛИЯ И ТИПА ОБОРУДОВАНИЯ	Ручная, автоматическая и полуавтоматическая сварка
	Карта 25, лист 3
Примечания: 1. Время в карте рассчитано на установку, поворот и снятие изделий (на столе, на полу, на плите, на стеллаже, на стенде, постели и роликовой опоре) вручную или при помощи одного крана без применения специальных приспособлений. 2. При установке, повороте и снятии изделий двумя кранами к нормам времени графы "Способ выполнения - краном" применять коэффициент 1,5. 3. Время в графе "Способ выполнения - вручную" рассчитано с учетом подноски изделий на расстояние до 3 м при высоте подъема и снятия изделия до 1 м. 4. Время в графе "Способ выполнения - краном" рассчитано с учетом вызова и перемещения крана к изделию, стропления и транспортировки изделия на расстояние до 40 м. При большем расстоянии прибавлять на каждые 10 м по 0,3 мин. 5. При повороте вручную цилиндрических изделий, установленных на роликовом вращателе, в карте учтено время перемещения. 6. При сварке многопроходных швов время на повороты следует умножать на количество проходов.

ВСПОМОГАТЕЛЬНОЕ ВРЕМЯ, ЗАВИСЯЩЕЕ ОТ ИЗДЕЛИЯ						Ручная сварка
						Карта 25, лист 4
II. Время на перемещение сварщика с инструментом
Свободное перемещение
N позиции	Перемещение на расстояние, м		2	4	6	8	10	15	20
16	Время на одно перемещение, мин.		0,2	0,37	0,44	0,55	0,66	0,9	1,22
Затрудненное перемещение
N позиций	Характеристика перемещения				Высота ребер, привариваемых к листам, м
					0,4	0,8	1,1	1,3	1,5
					Время на одно перемещение, мин.
17	Через набор в открытых объемах				1,11	1,66	-	-	-
18	Через горловину в закрытых объемах				-	3,3	2,8	2,2	1,66
19	Подъем, спуск на площадку, или леса одного яруса				-	-	2,2	-	-
20	Подъем и спуск при помощи переносных лестниц	на высоту до 3 м			-	-	2,2	-	-
21		на высоту до 10 м			-	-	4,4	-	-

ВСПОМОГАТЕЛЬНОЕ ВРЕМЯ, ЗАВИСЯЩЕЕ ОТ ИЗДЕЛИЯ И ТИПА ОБОРУДОВАНИЯ									Автоматическая сварка переносным автоматом
									Карта 26, лист 1
Время на подготовку к сварке полотнищ и пазовых швов обечаек
Содержание работы 1. Установка, выверка по шаблону и удаление направляющих переносного автомата. 2. Подготовка и установка флюсовой подушки (для швов с флюсовой подушкой). 3. Перестановка автомата на изделие или на направляющие и перемещение сварщика от шва к шву. 4. Установка головки по центру, засыпка флюса, пуск и отключение автомата. 5. Установление скорости сварки или скорости подачи электродной проволоки. 6. Установка и снятие изделия. 7. Подъем и спуск сварщика (при сварке пазов обечаек).
N позиции	Характер шва	На плите, стенде высотой до 2 м							На стенде свыше 2 м
		Вес изделия, т до
		0,5	1	3	5	10	30	Св. 30	0,5	1	3	5	10	30	Св. 30
		Время на одно изделие, мин.
		Сварка полотнищ (или плоскостных конструкций)
1	Без флюсовой подушки	10	14	17	20	25	30	36	12	16	19	22	27	34	39
2	С флюсовой подушкой	11	15	18	21	26	33	37	14	17	20	25	29	36	42

ВСПОМОГАТЕЛЬНОЕ ВРЕМЯ, ЗАВИСЯЩЕЕ ОТ ИЗДЕЛИЯ И ТИПА ОБОРУДОВАНИЯ										Автоматическая сварка переносным автоматом
										Карта 26, лист 2
Время на подготовку к сварке полотнищ и пазовых швов обечаек
Сварка пазовых продольных швов обечаек
N позиции	Характер шва		На плите, стенде высотой до 2 м							На стенде свыше 2 м
			Вес изделия, т до
			0,5	1	3	5	10	30	Св. 30	0,5	1	3	5	10	30	Св. 30
			Время на одно изделие, мин.
3	Наружный	Без флюсовой подушки	11	15	18	20	26	31	36	13	17	20	24	28	35	39
4		С флюсовой подушкой	13	17	20	24	27	34	37	15	18	21	26	30	37	43
5	Внутренний	Без флюсовой подушки	12	16	19	22	27	35	38	11	15	18	20	25	30	35
6		С флюсовой подушкой	15	18	21	25	29	36	40	13	17	20	24	27	33	37

ВСПОМОГАТЕЛЬНОЕ ВРЕМЯ, ЗАВИСЯЩЕЕ ОТ ИЗДЕЛИЯ И ТИПА ОБОРУДОВАНИЯ										Автоматическая сварка стационарным автоматом
										Карта 26, лист 3
Время на подготовку к сварке объемных конструкций
Содержание работы 1. Перемещение и опускание несущей конструкции установки к шву. 2. Установление скорости сварки или скорости подачи электродной проволоки. 3. Установка головки по центру, засыпка флюса, пуск и отключение автомата. 4. Установка и снятие изделия. 5. Подъем и спуск сварщика
N позиции	Характер шва		Изделия объемом до 1,5 x 1,5 x 10 м или обечайки диаметром до 2 м							Изделия объемом свыше 1,5 x 1,5 x 10 м или обечайки диаметром свыше 2 м
			Вес изделия, т до
			0,5	1	3	5	10	30	Св. 30	0,5	1	3	5	10	30	Св. 30
			Время да одно изделие, мин
Сварка кольцевых швов
7	Наружный	Без флюсовой подушки	9	11	14	19	23	30	33	10	12	15	20	24	31	35
8		С флюсовой подушкой	11	13	17	21	26	33	36	12	15	20	24	29	35	40
9	Внутренний	Без флюсовой подушки	10	12	16	20	24	31	35	9	11	14	19	23	29	33
10		С флюсовой подушкой	12	15	20	24	29	34	41	11	14	18	22	26	33	36

ВСПОМОГАТЕЛЬНОЕ ВРЕМЯ, ЗАВИСЯЩЕЕ ОТ ИЗДЕЛИЯ И ТИПА ОБОРУДОВАНИЯ										Автоматическая сварка стационарным автоматом
										Карта 26, лист 4
Время на подготовку к сварке объемных конструкций
N позиции	Характер шва		Изделия объемом до 1,5 x 1,5 x 10 м или обечайки диаметром до 2 м							Изделия объемом свыше 1,5 x 1,5 x 10 м или обечайки диаметром свыше 2 м
			Вес изделия, т до
			0,5	1	3	5	10	30	Св. 30	0,5	1	3	5	10	30	Св. 30
			Время на одно изделие, мин.
			Сварка пазовых продольных швов обечаек
11	Наружный	Без флюсовой подушки	9	11	14	19	23	30	33	10	12	15	20	24	31	36
12		С флюсовой подушкой	10	12	15	20	24	31	35	11	14	18	22	27	33	38
13	Внутренний	Без флюсовой подушки	9	11	15	20	24	31	36	9	11	14	19	23	29	33
14		С флюсовой подушкой	11	13	16	21	27	33	37	10	12	15	20	25	31	36

ВСПОМОГАТЕЛЬНОЕ ВРЕМЯ, ЗАВИСЯЩЕЕ ОТ ИЗДЕЛИЯ И ТИПА ОБОРУДОВАНИЯ						Автоматическая и полуавтоматическая, сварка
						Карта 27
Время на перемещение сварщика
Автоматическая сварка
N позиции	Характер перемещения и установка			Перемещение на расстояние, м до
				2	4	6	8	10
				Время на одно перемещение, мин.
Автоматическая сварка
1	Свободное	Стационарная		0,104	0,156	0,208	0,26	0,31
2		Переносная		0,208	0,36	0,52	0,67	0,83
3	Спуск или подъем, переход через препятствие и т.п.	Стационарная и переносная		0,62	1,04	1,56	2,08	2,50
Полуавтоматическая сварка
Свободное перемещение
4	С подающим механизмом, шлангом и держателем			0,34	0,51	0,69	0,86	1,03
Затрудненное перемещение
N позиций	Характер перемещения			Высота ребер, привариваемых к листам, м
				0,4	0,8	1,1	1,3	1,5
				Время на одно перемещение, мин.
5	Через набор в открытых объемах			1,7	2,6	-	-	-
6	Через горловину в закрытых объемах			-	5,1	4,3	3,4	2,6
7	Подъем, спуск на площадку или леса одного яруса			-	-	3,3	-	-
8	Подъем и спуск при помощи переносных лестниц на высоту		до 3 м	-	-	3,3	-	-
			до 10 м	-	-	6,9	-	-

ВСПОМОГАТЕЛЬНОЕ ВРЕМЯ, ЗАВИСЯЩЕЕ ОТ ИЗДЕЛИЯ И ТИПА ОБОРУДОВАНИЯ					Автоматическая, полуавтоматическая и ручная сварка
					Карта 28
Время на установку, снятие и транспортировку цилиндрических изделий краном
Автоматическая сварка
N позиции	Вес изделия, т до	Установка изделия на планшайбу			Снятие и транспортировка изделия
		горизонтальную	вертикальную	наклонную
		Время на одно изделие, мин.
1	0,2	8,0	9,3	11,5	3,3
2	0,3	8,8	10,4	13,1	3,5
3	0,5	9,9	13,2	14,9	3,7
4	0,8	12,0	16,0	17,6	4,0

N позиции	Приспособления	Длина завертывания, мм до
		20	40	60
		Время на одно закрепление и открепление детали
5	Стационарный винтовой прижим	0,33	0,55	0,88
6	Пневмоприжим, эксцентриковый прижим		0,16
7	Струбцина съемная	0,42	0,66	1,1
8	Струбцина откидная односторонняя	0,33	0,55	0,99
9	Струбцина откидная двусторонняя	0,44	0,66	1,1
10	Барашек	0,12	0,16	-
11	Ручные тиски	0,16	0,22	0,33

УГОЛЬНИКИ РАВНОБОКИЕ - ПРИВАРКА ТОРЦОВ																Ручная сварка
																Карта 29
																Электроды УОНИ-13 Индекс шва Т1 - Т4
Катет шва, мм	N профиля угольников
	2 - 2,5	2,8 - 3,2	3,6 - 4	4,5	5	5,6	6,3	7	7,5	8	9	10	11	12,5	14	16	18	20	22	25
	Неполное штучно-калькуляционное время на один торец, мин.
3	1,0	1,3	1,6	2,0	2,2	2,6	2,8	2,9	3,0	-	-	-	-	-	-	-	-	-	-	-
4	0,8	1,0	1,2	1,6	1,8	2,0	2,2	2,2	2,4	2,6	2,9	-	-	-	-	-	-	-	-	-
5	-	-	-	1,7	1,8	2,0	2,3	2,3	2,5	2,7	3,0	3,4	3,7	-	-	-	-	-	-	-
6	-	-	-	-	-	-	2,6	2,6	2,8	3,0	3,3	3,6	4,2	4,7	4,8	-	-	-	-	-
8	-	-	-	-	-	-	-	4,0	4,3	4,6	5,2	5,8	6,4	7,2	7,5	8,5	9,6	10,7	-	-
10	-	-	-	-	-	-	-	-	-	-	-	7,7	-	9,7	10,0	11,6	13,0	14,5	15,9	18,0
12	-	-	-	-	-	-	-	-	-	-	-	10,7	-	13,6	14	16,0	18,1	20,2	22,1	25,0
14	-	-	-	-	-	-	-	-	-	-	-	13,1	-	16,8	-	19,5	-	24,6	27,2	31,0
16	-	-	-	-	-	-	-	-	-	-	-	16,4	-	21	-	23,0	-	30,0	34,0	38,7
18	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	28,9	-	36,0	-	45,6
20	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	70,4	-	42,8	-	54,2

УГОЛЬНИКИ РАВНОБОКИЕ - СВАРКА СТЫКОВ																			Ручная сварка
																			Карта 30
																			Электроды УОНИ-13 Индекс шва С9
Толщина металла, мм	N профиля угольников
	2	2,5	2,8	3,2	3,6	4	4,5	5	5,6	6,3	7	7,5	8	9	10	11	12,5	14	16	18	20	22	25
	Неполное штучно-калькуляционное время на один стык, мин.
3	0,6	0,7	0,9	1,0	1,1	1,3	1,4	1,6	1,7	-	-	-	-	-	-	-	-	-	-	-	-	-	-
5	-	-	-	-	-	-	1,2	1,3	1,5	1,7	1,8	2,0	2,1	-	-	-	-	-	-	-	-	-	-
6	-	-	-	-	-	-	-	-		2,2	2,4	2,5	2,7	3,1	3,3	3,7	-	-	-	-	-	-	-
8	-	-	-	-	-	-	-	-	-		2,7	2,8	3,0	3,4	3,7	4,1	4,7	-	-	-	-	-	-
10	-	-	-	-	-	-	-	-	-	-	-	-	-	4,7	5,1	-	6,3	7,2	8,1	8,8	-	-	-
12	-	-	-	-	-	-	-	-	-	-	-	-	-	-	5,6	-	8,2	9,4	10,5	11,5	12,0	-	-
14	-	-	-	-	-	-	-	-	-	-	-	-	-	-	8,1	-	10,1	-	12,9	-	16,0	17,0	-
16	-	-	-	-	-	-	-	-	-	-	-	-	-	-	10,4	-	12,8	-	16,4	-	20,0	22,0	25,0
18	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	20,0	-	-	-	30,0
20	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	23,2	-	27,0	-	34,0
22	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	42,0
24	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	38,0	-	47,0
26	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	55,0

УГОЛЬНИКИ РАВНОБОКИЕ - СВАРКА СТЫКОВ С ПОДВАРКОЙ																			Ручная сварка
																			Карта 31
																			Электроды УОНИ-13 Индекс шва С8
Толщина металла, мм	N профиля угольников
	2	2,5	2,8	3,2	3,6	4	4,5	5	5,6	6,3	7	7,5	8	9	10	11	12,5	14	16	18	20	22	25
	Неполное штучно-калькуляционное время на один стык, мин.
3	1,0	1,2	1,4	1,6	1,8	2,0	2,3	2,5	2,7	-	-	-	-	-	-	-	-	-	-	-	-	-	-
5	-	-	-	-	-	-	2,0	2,2	2,5	2,8	3,1	3,4	3,5	-	-	-	-	-	-	-	-	-	-
6	-	-	-	-	-	-	-	-	-	3,4	3,7	4,0	4,3	4,9	5,1	5,6	-	-	-	-	-	-	-
8	-	-	-	-	-	-	-	-	-	-	4,0	4,2	4,5	5,1	5,6	6,1	6,9	-	-	-	-	-	-
10	-	-	-	-	-	-	-	-	-	-	-	-	-	6,4	7,0	-	8,6	9,5	11,0	12,6	-	-	-
12	-	-	-	-	-	-	-	-	-	-	-	-	-	-	8,6	-	10,7	12,1	13,6	15,6	16,9	23,0	-
14	-	-	-	-	-	-	-	-	-	-	-	-	-	-	10,2	-	12,6	-	16,0	-	20,0	27,0	-
16	-	-	-	-	-	-	-	-	-	-	-	-	-	-	12,6	-	15,1	-	19,8	-	24,0	-	30,0
18	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	23,4	-	-	-	36,0
20	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	27,5	-	31,0	-	40,0
22	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	48,0
24	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	43,0	-	54,0
26	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	59,0

УГОЛЬНИКИ РАВНОБОКИЕ - СВАРКА СТЫКОВ																			Ручная сварка
																			Карта 32
																			Электроды УОНИ-13 Индекс шва С9
Толщина металла, мм	N профиля угольников
	2	2,5	2,8	3,2	3,6	4	4,5	5	5,6	6,3	7	7,5	8	9	10	11	12,5	14	16	18	20	22	25
	Неполное штучно-калькуляционное время на один стык, мин.
3	0,7	0,9	1,1	1,2	1,3	1,5	1,7	1,8	2,1	-	-	-	-	-	-	-	-	-	-	-	-	-	-
5	-	-	-	-	-	-	1,5	1,7	1,9	2,1	2,3	2,5	2,4	-	-	-	-	-	-	-	-	-	-
6	-	-	-	-	-	-	-	-	-	2,4	2,5	2,7	2,9	3,3	3,6	-	-	-	-	-	-	-	-
8	-	-	-	-	-	-	-	-	-	-	2,8	3,0	3,2	3,6	3,9	4,4	-	-	-	-	-	-	-
10	-	-	-	-	-	-	-	-	-	-	-	-	-	4,7	5,2	5,7	6,4	7,2	8,0	-	-	-	-
12	-	-	-	-	-	-	-	-	-	-	-	-	-	-	7,0	-	8,7	9,8	11,0	12,3	13,6	-	-
14	-	-	-	-	-	-	-	-	-	-	-	-	-	-	8,8	-	11,0	-	13,7	-	17,2	18,9	-
16	-	-	-	-	-	-	-	-	-	-	-	-	-	-	11,5	-	14,2	-	18,0	-	22,5	24,7	27,8
18	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	21,9	-	-	-	33,9
20	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	25,9	-	32,4	-	40,0
22	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	48,4
24	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	42,5	-	53,4
26	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	61,4

УГОЛЬНИКИ РАВНОБОКИЕ - ПРИВАРКА ТОРЦОВ																Ручная сварка
																Карта 33
																Электроды УОНИ-13 Индекс шва Т1 - Т4
Катет шва, мм	N профиля угольников
	2,5/1,6	3,2/2	4/2,5	4,5/2,8	5/3,2	5,6/3,6	6,3/4,0	7/4,5	7,5/5	8/5	9/5,6	10/6,3	11/7	12,5/8	14/9	16/10	18/11	20/12,5	25/16,5
	Неполное штучно-калькуляционное время на один торец, мин.
3	0,9	1,1	1,4	1,6	1,8	2	2,3	2,8	-	-	-	-	-	-	-	-	-	-	-
4	-	0,9	1,1	1,3	1,4	1,6	1,8	2	2,2	2,3	2,3	2,6	-	-	-	-	-	-	-
5	-	-	-	-	-	1,7	1,9	2,1	2,3	2,4	2,5	2,7	3	3,4	-	-	-	-	-
6	-	-	-	-	-	-	-	-	2,5	2,7	2,7	3	3,4	3,8	4,4	4,9	-	-	-
8	-	-	-	-	-	-	-	-	3,9	-	4,2	4,7	5,3	5,9	6,7	7,5	7,7	8,6	11
10	-	-	-	-	-	-	-	-	-	-	-	6,4	-	8	9	10,2	10,4	11,7	15
12	-	-	-	-	-	-	-	-	-	-	-	-	-	11,2	-	14,2	14,5	16,2	20,7
14	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	17,5	-	20	25,5
16	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	24,9	31,9
18	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	38,3
20	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	45,4

УГОЛЬНИКИ РАВНОБОКИЕ - СВАРКА СТЫКОВ																Ручная сварка
																Карта 34
																Электроды УОНИ-13 Индекс шва С9
Толщина металла, мм	N профиля угольников
	2,5/1,6	3,2/2	4/2,5	4,5/2,8	5/3,2	5,6/3,6	6,3/4,0	7/4,5	7,5/5	8/5	9/5,6	10/6,3	11/7	12,5/8	14/9	16/10	18/11	20/12,5	25/16,5
	Неполное штучно-калькуляционное время на один торец, мин.
3	0,7	0,9	1,1	1,2	1,4	1,5	-	-	-	-	-	-	-	-	-	-	-	-	-
5	-	-	-	-	-	1,3	1,4	1,6	1,7	1,8	2,0	-	-	-	-	-	-	-	-
6	-	-	-	-	-	-	-	-	2,2	2,3	2,6	2,9	3,2	-	-	-	-	-	-
8	-	-	-	-	-	-	-	-	2,5	-	2,9	3,2	3,6	4,1	4,6	-	-	-	-
10	-	-	-	-	-	-	-	-	-	-	-	4,5	-	5,6	6,4	6,6	7,4	-	-
12	-	-	-	-	-	-	-	-	-	-	-	-	-	7,4	-	8,6	9,6	10,7	13,7
14	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	10,6	-	13,2	17,0
16	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	16,8	21,4
18	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	26,0
20	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	30,0

УГОЛЬНИКИ РАВНОБОКИЕ - СВАРКА СТЫКОВ С ПОДВАРКОЙ																Ручная сварка
																Карта 35
																Электроды УОНИ-13 Индекс шва С8
Толщина металла, мм	N профиля угольников
	2,5/1,6	3,2/2	4/2,5	4,5/2,8	5/3,2	5,6/3,6	6,3/4,0	7/4,5	7,5/5	8/5	9/5,6	10/6,3	11/7	12,5/8	14/9	16/10	18/11	20/12,5	25/16,5
	Неполное штучно-калькуляционное время на один стык, мин.
3	1,0	1,3	1,6	1,8	2,0	2,2	-	-	-	-	-	-	-	-	-	-	-	-	-
5	-	-	-	-	-	2,0	2,2	2,5	2,6	2,8	3,1	-	-	-	-	-	-	-	-
6	-	-	-	-	-	-	-	-	3,1	3,3	3,7	4,1	4,4		-	-	-	-	-
8	-	-	-	-	-	-	-	-	3,4	-	4,0	4,4	4,9	5,7	6,2	-	-	-	-
10	-	-	-	-	-	-	-	-	-	-	-	5,7	-	7,0	8,0	8,3	9,3	-	-
12	-	-	-	-	-	-	-	-	-	-	-	-	-	9,2	-	10,4	11,6	13,0	16,6
14	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	12,6	-	15,7	20,2
16	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	19,3	24,6
18	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	29,2
20	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	33,5

УГОЛЬНИКИ РАВНОБОКИЕ - СВАРКА СТЫКОВ																Ручная сварка
																Карта 36
																Электроды УОНИ-13 Индекс шва С9
Толщина металла, мм	N профиля угольников
	2,5/1,6	3,2/2	4/2,5	4,5/2,8	5/3,2	5,6/3,6	6,3/4,0	7/4,5	7,5/5	8/5	9/5,6	10/6,3	11/7	12,5/8	14/9	16/10	18/11	20/12,5	25/16,5
	Неполное штучно-калькуляционное время на один стык, мин.
3	0,7	0,9	1,1	1,2	1,4	1,6	-	-	-	-	-	-	-	-	-	-	-	-	-
5	-	-	-	-	-	1,4	1,6	1,8	1,9	2,0	2,2	-	-	-	-	-	-	-	-
6	-	-	-	-	-	-	-	-	2,2	2,3	2,5	2,7	3,0	-	-	-	-	-	-
8	-	-	-	-	-	-	-	-	2,4	-	2,8	3,0	3,3	3,7	4,2	-	-	-	-
10	-	-	-	-	-	-	-	-	-	-	-	4,0	-	4,9	5,6	6,3	7,0	-	-
12	-	-	-	-	-	-	-	-	-	-	-	-	-	6,7	-	8,5	9,4	10,6	12,6
14	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	10,7	-	13,2	19,8
16	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	17,2	20,5
18	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	24,0
20	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	29,5

ШВЕЛЛЕРЫ - ПРИВАРКА ТОРЦОВ													Ручная сварка
													Карта 37
													Электроды УОНИ-13 Индекс шва Т1 - Т4
Катет шва, мм	N профиля швеллеров
	5	6,5	8	10	12	14	16	18	20	22	24	27	30	33	36	40
	Неполное штучно-калькуляционное время на один торец, мин.
3	2,4	2,9	3,2	3,9	4,5	5,2	5,4	6	6,6	7,3	8	-	-	-	-	-
4	1,9	2,3	2,5	3	3,5	4	4,2	4,7	5,2	5,7	6,2	6,8	-	-	-	-
5	-	-	-	-	-	4,3	4,5	4,9	5,5	6	6,6	7	7,7	8,4	9	-
6	-	-	-	-	-	-	-	-	-	-	-	7,9	8,6	9,3	10	10,9
8	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	16,8

ШВЕЛЛЕРЫ - СВАРКА СТЫКОВ													Ручная сварка
													Карта 38
													Электроды УОНИ-13 Индекс шва С9
Толщина металла, мм	N профиля швеллеров
	5	6,5	8	10	12	14	16	18	20	22	24	27	30	33	36	40
	Неполное штучно-калькуляционное время на один стык, мин.
5	1,4	1,7	2,0	2,5	2,9	3,3	3,5	3,9	4,3	4,7	5,1	-	-	-	-	-
6	-	-	-	-	-	-	-	-	-	-	-	7,3	8,0	12,7	-	-
8	-	-	-	-	-	-	-	-	-	-	-	-	-	-	9,4	10,2

ДВУТАВРОВЫЕ БАЛКИ - ПРИВАРКА ТОРЦОВ													Ручная сварка
													Карта 39
													Электроды УОНИ-13 Индекс шва Т1 - Т4
Катет шва, мм	N профиля двутавровых балок
	10	12 - 14	16	18 - 20	22	24	27	30	33 - 36	40	45	50	55	60	65	70
	Неполное штучно-калькуляционное время на один торец, мин.
3	4,1	5,1	5,8	7,1	8,3	-	-	-	-	-	-	-	-	-	-	-
4	-	4,0	4,6	5,6	6,5	6,9	7,6	-	-	-	-	-	-	-	-	-
5	-	-	4,8	5,9	6,8	7,9	8,1	8,8	9,5	-	-	-	-	-	-	-
6	-	-	-	-	-	-	8,9	9,8	10,6	12,0	13,0	14,2	-	-	-	-
8	-	-	-	-	-	-	-	-	-	18,6	20,0	22,2	23,9	25,8	27,6	-
10	-	-	-	-	-	-	-	-	-	-	-	-	32,4	34,9	37,4	39,8
12	-	-	-	-	-	-	-	-	-	-	-	-	-	-	52,0	55,4
14	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	67,3
16	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	84,1

ДВУТАВРОВЫЕ БАЛКИ - СВАРКА СТЫКОВ														Ручная сварка
														Карта 40
														Электроды УОНИ-13 Индекс шва С9
Толщина металла, мм	N профиля двутавровых балок
	10	12	14	16	18	20	22	24	27 - 30	33	36	40	45	50	55	60	65	70
	Неполное штучно-калькуляционное время на один стык, мин.
5	2,8	3,3	3,8	4	4,7	5,1	5,6	6	-	-	-	-	-	-	-	-	-	-
6	-	-	-	-	-	-	-	-	8	9	-	-	-	-	-	-	-	-
8	-	-	-	-	-	-	-	-	-	-	11	12	13	-	-	-	-	-
10	-	-	-	-	-	-	-	-	-	-	-	-	-	19	21	29	31	-
12	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
14	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	40
16	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	52
18	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	63

ПОЛОСОБУЛЬБЫ - ПРИВАРКА ТОРЦОВ												Ручная сварка
												Карта 41
												Электроды УОНИ-13 Индекс шва Т1 - Т4
Катет шва, мм	N профиля полособульб
	5	5,5	6	7	8	9	10	12	14	16	18	20	22	24	27
	Неполное штучно-калькуляционное время на один торец, мин.
3	1,4	1,5	-	-	-	-	-	-	-	-	-	-	-	-	-
4	1,1	1,2	1,3	1,5	1,7	1,9	2	-	-	-	-	-	-	-	-
5	-	-	1,4	1.6	1,8	2	2,2	2,4	2,8	-	-	-	-	-	-
6	-	-	-	-	-	-	2,4	2,7	3,1	3,5	4	-	-	-	-
8	-	-	-	-	-	-	-	-	4,8	5,5	6,2	6,8	7,5	7,5	8,3
10	-	-	-	-	-	-	-	-	-	7,4	8,4	9,3	10,2	10	11,3
12	-	-	-	-	-	-	-	-	-	-	-	12,9	14,2	14	15,7
14	-	-	-	-	-	-	-	-	-	-	-	-	-	17,3	19,3

ПОЛОСОБУЛЬБЫ - СВАРКА СТЫКОВ												Ручная сварка
												Карта 42
												Электроды УОНИ-13 Индекс шва С9
Толщина металла, мм	N профиля полособульб
	5	5,5	6	7	8	9	10	12	14	16	18	20	22	24	27
	Неполное штучно-калькуляционное время на один стык, мин.
5	1,3	1,4	1,5	1,8	2,0	2,2	-	-	-	-	-	-	-	-	-
6	-	-	-	-	-	-	3,0	3,4	-	-	-	-	-	-	-
8	-	-	-	-	-	-	-	-	4,2	4,8	5,4	-	-	-	-
10	-	-	-	-	-	-	-	-	5,3	6,0	6,6	7,6	8,3	-	-
12	-	-	-	-	-	-	-	-	-	-	-	9,5	10,5	11,3	12,5
14	-	-	-	-	-	-	-	-	-	-	-	-	-	13,6	15,1

УГОЛЬНИКИ РАВНОБОКИЕ - ПРИВАРКА ТОРЦОВ																Ручная сварка
																Карта 43
																Электроды ОЗС-3 Индекс шва Т1-Т4
Катет шва, мм	N профиля угольников
	2 - 2,5	2,8 - 3,2	3,6/4	4,5	5	5,6	6,3	7	7,5	8	9	10	11	12,5	14	16	18	20	22	25
	Неполное штучно-калькуляционное время на один торец, мин.
3	0,3	0,4	0,5	0,8	0,6	0,7	0,8	0,8	0,9	-	-	-	-	-	-	-	-	-	-	-
4	0,6	0,7	0,9	1,2	1,3	1,5	1,6	1,7	1,8	1,9	2,1	-	-	-	-	-	-	-	-	-
5	-	-	-	0,7	0,8	0,9	1	1	1	1,1	1,3	1,4	1,6	-	-	-	-	-	-	-
6	-	-	-	-	-	-	1,2	1,3	1,3	1,4	1,5	1,7	1,9	2,2	2,2	-	-	-	-	-
8	-	-	-	-	-	-	-	1,8	1,9	2	2,3	2,6	2,8	3,2	3,3	3,8	4,3	4,7	-	-
10	-	-	-	-	-	-	-	-	-	-	-	3,4	-	4,3	4,4	5	5,6	6,4	7	7,9
12	-	-	-	-	-	-	-	-	-	-	-	4,6	-	5,9	10,5	6,9	7,8	8,7	9,5	10,8
14	-	-	-	-	-	-	-	-	-	-	-	5,9	-	7,5	-	8,7	10	11	12,2	13,8
16	-	-	-	-	-	-	-	-	-	-	-	7	-	9	-	10,6	12	13,3	14,7	16,7
18	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	12,3	-	15,3	18,2	19,4
20	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	15	-	18,4	22	23,8

УГОЛЬНИКИ РАВНОБОКИЕ - СВАРКА СТЫКОВ																			Ручная сварка
																			Карта 44
																			Электроды ОЗС-3 Индекс шва Т1-Т4
Толщина металла, мм	N профиля угольников
	2	2,5	2,8	3,2	3,6	4	4,5	5	5,6	6,3	7	7,5	8	9	10	11	12,5	14	16	18	20	22	25
	Неполное штучно-калькуляционное время на один стык, мин.
3	0,28	0,4	0,43	0,5	0,5	0,6	0,7	0,8	0,9	-	-	-	-	-	-	-	-	-	-	-	-	-	-
5	-	-	-	-	-	-	0,5	0,6	0,7	0,7	0,8	0,8	0,9	-	-	-	-	-	-	-	-	-	-
6	-	-	-	-	-	-	-	-	-	0,8	0,9	1,0	1,0	1,2	1,2	-	-	-	-	-	-	-	-
8	-	-	-	-	-	-	-	-	-	-	1,3	1,3	1,4	1,6	1,7	2,0	2,3	2,4	-	-	-	-	-
10	-	-	-	-	-	-	-	-	-	-	-	-	-	-	2,4	-	3,0	3,2	3,6	4,2	-	-	-
12	-	-	-	-	-	-	-	-	-	-	-	-	-	-	3,0	-	4,0	4,2	4,6	5,3	5,7	-	-
14	-	-	-	-	-	-	-	-	-	-	-	-	-	-	3,6	-	4,8	-	5,6	-	6,9	7,5	-
16	-	-	-	-	-	-	-	-	-	-	-	-	-	-	4,5	-	-	-	6,9	-	8,5	9,7	10,7
18	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	12,8
20	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	9,5	-	11,8	-	14,8
22	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	16,4
24	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	16,7	-	21,0
26	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	20,9	-	23,6

УГОЛЬНИКИ РАВНОБОКИЕ - СВАРКА СТЫКОВ																Ручная сварка
																Карта 45
																Электроды ОЗС-3 Индекс шва С9
Толщина металла, мм	N профиля угольников
	2	2,5	2,8	3,2	3,6	4	4,5	5	5,6	6,3	7	7,5	8	9	10	11	12,5	14	16	18	20	22	25
	Неполное штучно-калькуляционное время на один стык, мин.
3	0,3	0,4	0,4	0,5	0,6	0,6	0,7	0,8	0,9	-	-	-	-	-	-	-	-	-	-	-	-	-	-
5	-	-	-	-	-	-	0,7	0,8	0,9	1,0	1,1	1,2	-	-	-	-	-	-	-	-	-		-
6	-	-	-	-	-	-	-	-	-	0,9	1,0	1,3	1,4	1,5		-	-	-	-	-	-	-	-
8	-	-	-	-	-	-	-	-	-		1,3	1,4	1,5	1,7	1,9	2,0	-	-	-	-	-	-	-
10	-	-	-	-	-	-	-	-	-	-	-	-	-	2,4	2,6	2,7	3,0	3,5	4,0	-	-	-	-
12	-	-	-	-	-	-	-	-	-	-	-	-	-	-	3,4	-	4,0	4,5	4,0	5,8	6,4	-	-
14	-	-	-	-	-	-	-	-	-	-	-	-	-	-	4,3	-	5,0	-	6,5	-	8,1	8,9	-
16	-	-	-	-	-	-	-	-	-	-	-	-	-	-	5,4	-	6,2	-	8,2	-	10,1	11,0	12,6
18	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	9,7	-	-	-	15,1
20	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	11,3	-	14,1	-	17,6
22	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	21,0
24	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	24,3
26	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	25,8

УГОЛЬНИКИ НЕРАВНОБОКИЕ - ПРИВАРКА ТОРЦОВ													Ручная сварка
													Карта 46
													Электроды ОЗС-3 Индекс шва Т1-Т4
Катет шва, мм	N профиля угольников
	2,5 - 1,6	3,2 - 2	4 - 2,5	4,5 - 2,8	5,0 - 3,2	5,6 - 3,6	6,3 - 4,0	7,0 - 4,5	7,5 - 5	8 - 5	9 - 5,6	10 - 6,3	11 - 7	12,5 - 8	14 - 9	16 - 10	18 - 11	20 - 12,5	25 - 16,5
	Неполное штучно-калькуляционное время на один торец, мин.
3	0,3	0,4	0,4	0,5	0,5	0,6	0,6	0,7	-	-	-	-	-	-	-	-	-	-	-
4	-	0,7	0,8	0,9	1,0	1,2	1,3	1,5	1,6	1,7	1,7	2,0	-	-	-	-	-	-	-
5	-	-	-	-	-	0,7	0,8	0,9	1,0	1,0	1,0	1,2	1,3	1,5	-	-	-	-	-
6	-	-	-	-	-	-	-	-	1,2	1,2	1,3	1,4	1,6	1,8	2,0	2,2	-	-	-
8	-	-	-	-	-	-	-	-	1,7	-	1,9	2,1	2,3	2,6	3,0	3,3	3,4	3,8	4,9
10	-	-	-	-	-	-	-	-	-	-	-	-	-	3,5	4,0	4,5	4,6	5,1	6,5
12	-	-	-	-	-	-	-	-	-	-	-	-	-	4,8	-	6,1	6,2	7,0	8,9
14	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	7,8	-	9,0	11,4
16	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	10,8	13,8
18	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	16,3
20	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	19,9

УГОЛЬНИКИ НЕРАВНОБОКИЕ - СВАРКА СТЫКОВ														Ручная сварка
														Карта 47
														Электроды ОЗС-3 Индекс шва С9
Толщина металла, мм	N профиля угольников
	2,5 - 1,6	3,2 - 2	4 - 2,5	4,5 - 2,8	5 - 3,2	5,6 - 3,6	6,3 - 4,0	7 - 4,5	7,5 - 5	8 - 5	9 - 5,6	10 - 6,3	11 - 7	12,5 - 8	14 - 9	16 - 10	18 - 11	20 - 12,5	25 - 16,5
	Неполное штучно-калькуляционное время на один стык, мин.
3	0,3	0,4	0,5	0,6	0,6	0,7	0,8	0,7	-	-	-	-	-	-	-	-	-	-	-
5	-	-	-		-	0,6	0,6	-	0,7	0,8	0,9	-	-	-	-	-	-	-	-
6	-	-	-	-	-	-	-	-	0,9	0,9	1,0	1,1	1,3	-	-	-	-	-	-
8	-	-	-	-	-	-	-	-	1,2	-	1,4	1,5	1,7	1,9	2,1	-	-	-	-
10	-	-	-	-	-	-	-	-	-	-	-	2,0	-	2,6	2,9	3,3	3,6	-	-
12	-	-	-	-	-	-	-	-	-	-	-	-	-	3,3	-	4,0	4,6	6,5	6,5
14	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	5,2	-	8,0	9,8
16	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	9,8	11,7
18	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	13,5

УГОЛЬНИКИ НЕРАВНОБОКИЕ - СВАРКА СТЫКОВ														Ручная сварка
														Карта 48
														Электроды ОЗС-3 Индекс шва С9
Толщина металла, мм	N профиля угольников
	2,5 - 1,6	3,2 - 2	4 - 2,5	4,5 - 2,8	5 - 3,2	5,6 - 3,6	6,3 - 4,0	7 - 4,5	7,5 - 5	8 - 5	9 - 5,6	10 - 6,3	11 - 7	12,5 - 8	14 - 9	16 - 10	18 - 11	20 - 12,5	25 - 16,5
	Неполное штучно-калькуляционное время на один стык, мин.
3	0,3	0,4	0,5	0,5	0,6	0,7	-	-	-	-	-	-	-	-	-	-	-	-	-
5	-	-	-	-	-	0,6	0,6	0,7	0,76	0,76	0,9	-	-	-	-	-	-	-	-
6	-	-	-	-	-	-	-	-	1,05	1,05	1,3	1,3	1,4	-	-	-	-	-	-
8	-	-	-	-	-	-	-	-	1,1	-	1,4	1,4	1,6	1,7	2,05	-	-	-	-
10	-	-	-	-	-	-	-	-	-	-	-	1,9	-	2,3	2,7	3,05	3,4	-	-
12	-	-	-	-	-	-	-	-	-	-	-	-	-	3,03	-	4,07	4,4	5,05	5,9
14	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	5,4	-	6,3	7,4
16	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	7,9	10,0
18	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	11,3
20	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	13,3

ДВУТАВРОВЫЕ БАЛКИ - ПРИВАРКА ТОРЦОВ												Ручная сварка
												Карта 49
												Электроды ОЗС-3 Индекс шва Т1-Т4
Катет шва, мм	N профиля двутавровых балок
	10	12 - 14	16	18 - 20	22	24	27	30	33 - 36	40	45	50	55	60	65	70
	Неполное штучно-калькуляционное время на один торец, мин.
3	1,2	1,5	1,7	2,1	2,4	-	-	-	-	-	-	-	-	-	-	-
4	-	2,9	3,4	4,1	4,8	5,1	5,6	-	-	-	-	-	-	-	-	-
5	-	-	2,0	2,5	2,9	3,1	3,4	3,7	4,1	-	-	-	-	-	-	-
6	-	-	-	-	-	-	4,2	4,5	4,9	5,5	6,0	6,5	-	-	-	-
8	-	-	-	-	-	-	-	-	-	8,3	8,9	9,7	10,6	11.4	12,2	-
10	-	-	-	-	-	-	-	-	-	-	-	-	14,2	15,3	16,4	17,5
12	-	-	-	-	-	-	-	-	-	-	-	-	-	-	22,4	23,9
14	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	30,1
16	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	36,4

ДВУТАВРОВЫЕ БАЛКИ - СВАРКА СТЫКОВ													Ручная сварка
													Карта 50
													Электроды ОЗС-3 Индекс шва С9
Толщина металла, мм	N профиля двутавровых балок
	10	12	14	16	18	20	22	24	27	30	33	36	40	45	50	55	60	65	70
	Неполное штучно-калькуляционное время на один стык, мин.
5	1,3	1,5	1,7	1,9	2,2	2,4	2,6	2,8	-	-	-	-	-	-	-	-	-	-	-
6	-	-	-	-	-	-	-	-	3,7	3,9	4,1	-	-	-	-	-	-	-	-
8	-	-	-	-	-	-	-	-	-	-	-	5,8	6,3	6,9	-	-	-	-	-
10	-	-	-	-	-	-	-	-	-	-	-	-	-	-	10,2	11,0	-	-	-
12	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	14,4	15,4	-
14	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	20,0
16	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	24,3
18	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	28,7

ШВЕЛЛЕРЫ - ПРИВАРКА ТОРЦОВ												Ручная сварка
												Карта 51
												Электроды ОЗС-3 Индекс шва Т1-Т4
Катет шва, мм	N профиля швеллеров
	5	6,5	8	10	12	14	16	18	20	22	24	27	30	33	36	40
	Неполное штучно-калькуляционное время на один торец, мин.
3	0,7	0,8	0,9	1,2	1,3	1,5	1,6	1,7	1,9	2	2,3	-	-	-	-	-
4	1,4	1,7	1,8	2,4	2,6	3	3,1	3,4	3,8	4,2	4,0	5	-	-	-	-
5	-	-	-	-	1.6	1,8	1,9	2	2,3	2,5	2,8	3	3,3	3,5	3,8	-
6	-	-	-	-	-	-	-	-	-	-	-	3,6	4	4,3	4,6	5
8	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	7,5

ШВЕЛЛЕРЫ - СВАРКА СТЫКОВ												Ручная сварка
												Карта 52
												Электроды ОЗС-3 Индекс шва С9
Толщина металла, мм	N профиля швеллеров
	5	6,5	8	10	12	14	16	18	20	22	24	27	30	33	36	40
	Неполное штучно-калькуляционное время на один стык, мин.
5	1,3	1,5	1,7	2,0	2,4	2,8	2,8	3,1	3,5	3,8	4,2	-	-	-	-	-
6	-	-	-	-	-	-	-	-	-	-	-	5,4	5,9	6,4	-	-
8	-	-	-	-	-	-	-	-	-	-	-	-	-	-	9,2	10,0

ПОЛОСОБУЛЬБЫ - ПРИВАРКА ТОРЦОВ												Ручная сварка
												Карта 53
												Электроды ОЗС-3 Индекс шва Т1-Т4
Катет шва, мм	N профиля полособульб
	5	5,5	6	7	8	9	10	12	14	16	18	20	22	24	27
	Неполное штучно-калькуляционное время на один торец, мин.
3	0,4	0,9	-	-	-	-	-	-	-	-	-	-	-	-	-
4	0,8	0,4	1	1	1,2	1,4	1.5	-	-	-	-	-	-	-	-
5	-	-	0,6	0,7	0,8	0,8	0,9	1	1,2	-	-	-	-	-	-
6	-	-	-	0,8	0,7	1	1,1	1,2	1,4	1,6	1,8	-	-	-	-
8	-	-	-	-	-	1,5	1,7	1,8	2,1	2,4	2,7	3	3,3	3,3	3,7
10	-	-	-	-	-	-	-	2,5	2,9	3,3	3,7	4	4,5	4,4	4,9
12	-	-	-	-	-	-	-	-	3,9	4,5	5	5,6	6,1	6	6,8
14	-	-	-	-	-	-	-	-	-	5,7	6,4	7	7,8	7,7	8,6

ПОЛОСОБУЛЬБЫ - СВАРКА СТЫКОВ											Ручная сварка
											Карта 54
											Индекс шва С9 Электроды ОЗС-3
Толщина металла, мм	N профиля полособульб
	5	5,5	6	7	8	9	10	12	14	16	18	20	22	24	27
	Неполное штучно-калькуляционное время на один стык, мин.
5	0,8	0,82	0,9	1,05	1,2	1,3	-	-	-	-	-	-	-	-	-
6	-	-	-	-	-	-	2,0	2,2	2,6	-	-	-	-	-	-
8	-	-	-	-	-	-	-	-	2,9	3,2	3,7	-	-	-	-
10	-	-	-	-	-	-	-	-	-	4,6	5,1	5,7	6,3	-	-
12	-	-	-	-	-	-	-	-	-	-	-	7,4	8,2	8,9	9,2
14	-	-	-	-	-	-	-	-	-	-	-	-	-	11	11,3

ШВЕЛЛЕРЫ - СВАРКА СТЫКОВ				Полуавтоматическая сварка порошковой проволокой
				Карта 55
				Индекс шва ПС-2
N профиля швеллеров	Марка порошковой проволоки
	ПП-АН1		ПП-АН2
	Толщина металла, мм
	5 - 6	8 - 10	5 - 6	8 - 10
	Неполное штучно-калькуляционное время на один стык, мин.
14 - 16	4,9	-	3,9	-
18	5,7	-	4,7	-
20	6,4	-	5,1	-
22	7,0	-	5,5	-
24	7,6	-	6,1	-
27	8,2	-	6,6	-
30	9,0	-	7,2	-
33	-	10,3	-	8,4
36	-	11,1	-	9,1
40	-	12,0	-	9,8

ДВУТАВРОВАЯ БАЛКА - СВАРКА СТЫКОВ					Полуавтоматическая сварка порошковой проволокой
					Карта 56
					Индекс шва ПС-2
N профиля	Марка порошковой проволоки
	ПП-АН1				ПП-АН2
	Толщина металла, мм
	5 - 6	8 - 10	12 - 16	18 - 20	5 - 6	8 - 10	12 - 16	18 - 20
	Неполное штучно-калькуляционное время на один стык, мин.
18	6,5	-	-	-	5,2	-	-	-
20	7,2	-	-	-	5,8	-	-	-
22	7,9	-	-	-	6,4	-	-	-
24	8,5	-	-	-	6,7	-	-	-
27	9,3	-	-	-	7,4	-	-	-
30	10,3	-	-	-	8,0	-	-	-
33	-	11,5	-	-	-	9,4	-	-
36	-	12,2	-	-	-	10,0	-	-
40	-	13,4	-	-	-	11,0	-	-
45	-	14,5	-	-	-	11,9	-	-
50	-	15,8	-	-	-	12,9	-	-
55	-	17,1	-	-	-	14,0	-	-
60	-	-	19,4	-	-	-	16,5	-
65	-	-	20,8	-	-	-	17,6	-
70	-	-	22,1	24,0	-	-	18,7	20,3

ДВУТАВРОВАЯ БАЛКА - СВАРКА ТОРЦОВ						Полуавтоматическая сварка порошковой проволокой
						Карта 57
						Индекс шва ПТ1-ПТ2
N профиля	Марка порошковой проволоки
	ПП-АН1				ПП-АН2
	Катет шва, мм
	3 - 4	5 - 6	8 - 10	12	14 - 16	3 - 4	5 - 6	8 - 10	12	14 - 16
	Неполное штучно-калькуляционное время на один торец, мин.
18	3,1	3,3	-	-	-	2,4	2,6	-	-	-
20	3,4	3,7	-	-	-	2,7	2,9	-	-	-
22	3,8	4,0	-	-	-	3,0	3,3	-	-	-
24	4,0	4,3	-	-	-	3,2	3,5	-	-	-
27	4,4	4,7	-	-	-	3,5	3,8	-	-	-
30	-	5,2	-	-	-	-	4,2	-	-	-
33	-	5,5	-	-	-	-	4,4	-	-	-
36	-	5,8	-	-	-	-	4,7	-	-	-
40	-	6,4	6,8	-	-	-	5,1	5,6	-	-
45	-	6,9	7,3	-.	-	-	5,6	6,0	-	-
50	-	7,5	8,0	-	-	-	6,1	6,6	-	-
55	-	-	8,7	-	-	-	-	7,1	-	-
60	-	-	9,3	-	-	-	-	7,7	-	-
65	-	-	10,0	21,0	-	-	-	8,2	17,5	-
70	-	-	-	22,0	23,0	-	-	-	18,3	20,0

ШВЕЛЛЕРЫ - СВАРКА ТОРЦОВ				Полуавтоматическая сварка порошковой проволокой
				Карта 58
				Индекс шва ПТ1-ПТ4
N профиля	Марка порошковой проволоки
	ПП-АН1			ПП-АН2
	Катет шва, мм
	3 - 4	5 - 6	8 - 10	3 - 4	5 - 6	8 - 10
	Неполное штучно-калькуляционное время на один торец, мин.
14 - 16	2,4	-	-	1,9	-	-
18	2,7	2,9	-	2,2	2,4	-
20	3,0	3,2	-	2,4	2,6	-
22	3,3	3,5	-	2,6	2,8	-
24	3,6	3,9	-	2,9	3,1	-
27	3,9	4,2	-	3,1	3,4	-
30	-	4,5	-	-	3,7	-
33	-	4,9	-	-	4,0	-
36	-	5,3	-	-	4,3	-
40	-	5,7	6,1	-	4,6	5,0

УГОЛЬНИКИ РАВНОБОКИЕ - СВАРКА СТЫКОВ				Полуавтоматическая сварка порошковой проволокой
				Карта 59
				Индекс шва ПС-2
N профиля	Марка порошковой проволоки
	ПП-АН1			ПП-АН2
	Толщина металла, мм
	8 - 10	12 - 16	18 - 20	8 - 10	12 - 16	18 - 20
	Неполное штучно-калькуляционное время на один стык, мин.
16	6,0	6,4	7,0	4,9	5,4	5,9
18	6,9	7,3	8,0	5,6	6,1	6,8
20	7,5	7,9	8,7	6,1	6,7	7,4
22	8,4	8,8	9,8	6,9	7,5	8,2
25	9,5	9,9	11,0	7,7	8,4	9,2

УГОЛЬНИКИ НЕРАВНОБОКИЕ - СВАРКА ТОРЦОВ							Полуавтоматическая сварка порошковой проволокой
							Карта 60
							Индекс шва ПТ1-ПТ4
N профиля	Марка порошковой проволоки
	ПП-АН1					ПП-АН2
	Катет шва, мм
	3 - 4	5 - 6	8 - 10	12	14 - 16	3 - 4	5 - 6	8 - 10	12	14 - 16
	Неполное штучно-калькуляционное время на один торец, мин.
7,5/5	1,2	1,3	1,4	-	-	1,0	1,1	1,2	-	-
8/5 - 9/5,6	1.3	1,4	1,5	-	-	1,1	1,2	1,3	-	-
10/6,3	1,5	1,6	1,7	-	-	1,2	1,3	1.4	-	-
11/7	1,7	1,8	1,9	-	-	1,3	1,4	1,6	-	-
12,5/8	1,9	2,0	2,2	4,5	-	1,5	1,6	1,8	3,7	-
14/9 - 16/10	-	2,6	2,7	5,7	5,9	-	1,8	2,0	4,2	4,5
18/11	-	2,7	2,8	5,8	-	-	2,1	2,3	4,8	-
20/12,5	-	-	3,1	6,5	6,8	-	-	2,5	5,4	5,8
25/16,5	-	-	4,0	8,3	8,7	-	-	3,3	6,9	7,5

УГОЛЬНИКИ РАВНОБОКИЕ - СВАРКА ТОРЦОВ									Полуавтоматическая сварка порошковой проволокой
									Карта 61
									Индекс шва П-Т1, П-Т4
N профиля	Марка порошковой проволоки
	ПП-АН1						ПП-АН2
	Катет шва, мм
	3 - 4	5 - 6	8 - 10	12	14 - 16	18	3 - 4	5 - 6	8 - 10	12	14 - 16	18
	Неполное штучно-калькуляционное время на один торец, мин.
5	1,0	1,1	-	-	-	-	0,8	0,9	-	-	-	-
5,6	1,1	1,2	-	-	-	-	0,9	1,0	-	-	-	-
6,3 - 7	1,3	1,4	-	-	-	-	1.0	1,1	-	-	-	-
7,5	1,4	1,5	1,6	-	-	-	1,1	1,2	1,3	-	-	-
8	1,5	1,6	1,7	-	-	-	1,2	1,3	1,4	-	-	-
9	1,7	1,8	1,9	-	-	-	1,3	1,4	1,6	-	-	-
10	-	1,9	2,1	4,3	4,5	-	-	1,6	1,7	3,6	3,9	-
11	-	2,2	2,3	-	-	-	-	1,8	1,9	-	-	-
12,5	-	2,5	2,6	5,5	5,8	-	-	2,0	2,2	4,6	5,0	-
14	-	-	2,7	5,6	-	-	-	-	2,3	4,7	-	-
16	-	-	3,0	6,3	6,7	7,1	-	-	2,5	5,3	5,7	6,3
18	-	-	3,5	7,3	-	-	-	-	2,9	6,1	-	-
20	-	-	3,8	8,0	8,3	9,0	-	-	3,1	6,6	7,2	8,0
22	-	-	4,2	8,8	9,3	-	-	-	3,5	7,4	8,0	-
25	-	-	-	10,0	10,5	11,0	-	-	-	8,3	9,0	10,0

ФЛАНЦЫ, СТАКАНЫ, ШТУЦЕРЫ - ПРИВАРКА (ШВОМ ТАВРОВОГО СОЕДИНЕНИЯ БЕЗ СКОСА КРОМОК, ОДНОСТОРОННИМ)													Ручная сварка
													Карта 62
													Электроды УОНИ-13 Индекс шва Т4
Катет шва, мм	Диаметр фланца, стакана, штуцера, мм до
	100	120	140	150	175	200	250	300	350	400	450	500	600	700	800	900	1000
	Неполное штучно-калькуляционное время на одно изделие, мин.
3	3,5	4,2	4,9	5,3	5,5	6,4	8,0	9,6	11,2	12,6	14,4	16,0	19,2	22,4	25,5	28,8	32,0
4	2,8	3,3	3,9	4,1	4,3	5,0	6,3	7,5	8,8	10,0	11,3	12,6	15,0	17,6	20,0	22,6	25,2
5	2,9	3,5	4,1	4,4	4,5	5,3	6,6	7,9	9,2	10,5	11,8	13,2	15,8	18,5	21,0	24,7	26,4
6	3,2	3,9	4,5	4,8	5,1	5,9	7,3	8,8	10,3	11,7	13,2	14,7	17,6	20,6	23,4	26,4	29,4
8	5,0	6,0	7,0	7,5	7,8	9,1	11,4	13,6	16,0	18,1	20,4	22,7	27,3	31,8	36,2	41,0	45,5
10	6,7	8,1	9,5	10,1	10,6	12,3	15,4	18,5	21,6	24,4	27,6	30,8	36,8	43,0	49,0	55,0	61,5
12	9,4	11,3	13,2	14,1	14,7	17,2	21,4	25,7	30,0	34,2	38,6	43,0	51,5	60,0	67,6	76,5	84,0
14	11,5	13,9	16,2	17,4	18,1	21,2	26,4	31,6	37,0	42,0	47,3	52,6	63,2	74,0	84,0	95,6	105,0
16	14,4	17,3	20,2	21,7	22,7	26,4	33,0	39,6	46,0	52,5	59,2	65,8	79,0	92,0	105,0	119,0	132,0
18	17,3	20,8	24,3	26,2	27,2	31,7	39,6	47,5	55,5	63,0	71,2	79,4	95,0	111,0	126,0	143,0	158,0
20	20,6	24,7	28,8	31,0	32,4	37,8	47,0	56,5	66,0	75,0	84,5	94,2	113,0	132,0	150,0	169,0	188,0

ФЛАНЦЫ, СТАКАНЫ, ШТУЦЕРЫ - ПРИВАРКА (ШВОМ ТАВРОВОГО СОЕДИНЕНИЯ С ОДНИМ СКОСОМ ОДНОЙ КРОМКИ ОДНОСТОРОННИМ)													Ручная сварка
													Карта 63
													Электроды УОНИ-13 Индекс шва Т9
Толщина металла, мм	Диаметр фланца, стакана, штуцера, мм до
	100	120	140	150	175	200	250	300	350	400	450	500	600	700	800	900	1000
	Неполное штучно-калькуляционное время на одно изделие, мин.
6	7	8	10	11	11	13	16	19	22	24	29	32	38	45	51	57	63
8	8	9	11	12	12	14	18	21	25	28	32	35	42	49	56	64	69
10	10	12	15	16	17	19	24	29	33	38	43	48	57	67	76	86	94
12	14	17	20	22	23	26	33	39	46	53	59	66	79	92	105	119	130
14	17	20	24	25	27	31	39	46	54	62	69	77	92	108	123	139	153
16	20	24	29	30	32	37	46	55	64	74	83	92	110	128	147	166	183
18	27	32	38	40	43	49	61	74	86	99	111	123	147	172	196	222	244
20	31	37	44	47	50	57	71	86	100	115	128	143	171	200	229	259	284
22	00	43	51	54	58	66	82	99	115	132	148	165	197	230	263	297	326
24	41	49	58	61	65	75	93	112	130	149	167	186	222	260	297	336	368
26	46	55	66	70	75	85	105	128	148	170	190	213	254	296	340	382	420

КОСЫНКИ, КНИЦЫ, РЕБРА ЖЕСТКОСТИ - ПРИВАРКА (ШВОМ ТАВРОВОГО СОЕДИНЕНИЯ БЕЗ СКОСА КРОМОК, ДВУСТОРОННИМ)										Ручная сварка
										Карта 64
										Электроды УОНИ-13 Индекс шва Т-1
Катет шва, мм	Длина привариваемой кромки, мм до
	100	125	150	175	200	225	250	275	300	350	400	450	500
	Неполное штучно-калькуляционное время на одну кромку, мин.
3	2,3	2,8	3,2	3,7	4,3	4,8	4,9	5,3	5,8	6,8	7,7	8,6	9,6
4	1,8	2,2	2,5	2,9	3,3	3,8	3,9	4,2	4,5	5,3	6,1	6,8	7,6
5	1,9	2,4	2,6	3,1	3,5	3,9	4,0	4,4	4,8	5,6	6,4	7,2	8,0
6	2,1	2,6	2,9	3,4	3,9	4,4	4,5	4,9	5,3	6,2	7,1	8,0	8,8
8	3,3	4,2	4,5	5,3	6,0	6,8	6,9	7,6	8,3	9,7	11,0	12,4	13,8
10	4,5	5,6	6,1	7,2	8,2	9,3	9,4	10,4	11,0	13,0	15,0	16,8	18,6
12	6,22	7,8	8,5	10,4	11,4	12,9	13,0	14,3	15,6	18,0	20,8	23,0	26,0
14	7,7	9,6	10,6	12,3	14,0	15,8	16,0	17,6	19,0	22,0	25,6	29,0	32,0
16	-	-	-	-	17,5	19,8	20,0	22,0	24,0	28,0	32,0	36,0	40,0
18	-	-	-	-	-	-	-	-	31,0	33,6	38,0	43,0	48,0
20	-	-	-	-	-	-	-	-	34,0	40,0	45,7	51,0	57,0

КОСЫНКИ, КНИЦЫ, РЕБРА ЖЕСТКОСТИ - ПРИВАРКА (ШВОМ ТАВРОВОГО СОЕДИНЕНИЯ СО СКОСОМ ОДНОЙ КРОМКИ, ОДНОСТОРОННИМ)										Ручная сварка
										Карта 65
										Электроды УОНИ-13 Индекс шва Т9
Толщина металла, мм	Длина привариваемой кромки, мм до
	100	125	150	175	200	225	250	275	300	350	400	450	500
	Неполное штучно-калькуляционное время на одну кромку, мин.
6	2,4	2,9	3,5	4,1	4,7	5,2	5,4	5,9	6,4	7,5	8,5	9,6	10,7
8	2,7	3,2	3,8	4,5	5,1	5,7	5,9	6,5	7,1	8,2	9,4	10,6	11,8
10	0,6	4,3	5,2	6,1	7,0	7,8	8,0	8,8	9,6	11,2	12,8	14,4	16,0
12	5,0	6,0	7,5	8,4	9,6	10,8	11,0	12,1	13,2	15,4	17,6	19,8	2210
14	5,9	7,0	8,5	9,9	4,3	12,7	12,9	14,2	15,5	18,1	20,7	23,3	26,0
16	7,0	8,4	10,0	11,8	3,4	15,2	15,4	16,9	18,5	21,6	24,6	27,8	30,8
18	-	-	-	-	18,0	20,2	20,6	22,7	24,8	29,0	33,0	37,0	41,0
20	-	-	-	-	20,8	23,5	24,0	26,4	28,7	33,5	38,4	43,0	48,0
22	-	-	-	-	-	-	-	-	34,3	40,0	46,0	51,5	57,0
24	-	-	-	-	-	-	-	-	37,2	43,5	50,0	56,0	62,0
26	-	-	-	-	-	-	-	-	42,5	49,5	57,0	64,0	71,0

КОСЫНКИ, КНИЦЫ, РЕБРА ЖЕСТКОСТИ - ПРИВАРКА (ШВОМ ТАВРОВОГО СОЕДИНЕНИЯ СО СКОСОМ ОДНОЙ КРОМКИ, ОДНОСТОРОННИМ)										Ручная сварка
										Карта 66
										Электроды УОНИ-13 Индекс шва Т8
Толщина металла, мм	Длина привариваемой кромки, мм до
	100	125	150	175	200	225	250	275	300	350	400	450	500
	Неполное штучно-калькуляционное время на одну кромку, мин.
6	3,0	3,7	4,3	5,1	5,8	6,5	6,8	7,3	8,0	9,4	10,6	12,0	13,3
8	3,3	3,9	4,6	5,5	6,2	7,0	7,2	7,9	8,7	10,0	11,5	13,0	14,4
10	4,2	5,0	6,0	7,1	8,1	9,1	9,3	10,2	11,2	13,0	15,0	16,8	18,6
12	5,6	6,7	8,3	9,4	10,7	12,1	12,3	13,5	14,8	17,3	19,7	22,2	24,6
14	6,5	7,7	9,3	10,9	12,4	14,0	14,2	15,6	17,1	20,0	22,8	25,7	28,6
16	7,6	9,1	10,8	12,8	14,5	16,5	16,7	18,3	20,1	23,5	26,7	30,2	33,4
18	-	-	-	-	19,1	21,5	21,9	24,1	26,4	30,8	35,0	39,4	43,6
20	-	-	-	-	21,9	24,8	25,3	27,8	30,3	35,4	40,5	45,4	50,6
22	-	-	-	-	-	-	-	-	35,9	42,0	48,0	54,0	56,6
24	-	-	-	-	-	-	-	-	38,8	45,4	52,0	58,4	64,6
26	-	-	-	-	-	-	-	-	44,1	51,4	59,0	66,4	73,6

ФЛАНЦЫ, СТАКАНЫ, ШТУЦЕРЫ - ПРИВАРКА (ШВОМ ТАВРОВОГО СОЕДИНЕНИЯ БЕЗ СКОСА КРОМОК, ОДНОСТОРОННИМ)													Ручная сварка
													Карта 67
													Электроды ОЗС-3 Индекс шва Т4
Катет шва, мм	Диаметр фланца, стакана, штуцера, мм до
	100	120	140	150	175	200	250	300	350	400	450	500	600	700	800	900	1000
	Неполное штучно-калькуляционное время на одно изделие, мин.
3	1,0	1,2	1,4	1,5	1,6	1,9	2,3	2,8	3,2	3,7	4,2	4,6	5,5	6,5	7,4	8,3	9,3
4	2,0	2,4	2,8	3,1	3,2	3,7	4,6	5,5	6,4	7,4	8,4	9,2	11,0	12,9	14,7	16,6	18,5
5	1,2	1,5	1,7	1,8	1,9	2,2	2,8	3,4	3,9	4,5	5,1	5,6	6,7	7,9	9,0	10,1	11,2
6	1,5	1,8	2,4	2,2	2,4	2,7	3,1	4,1	4,7	5,4	6,1	6,8	8,1	9,5	10,1	12,1	13,5
8	2,2	2,7	3,0	3,3	3,5	4,0	5,0	6,0	7,0	8.1	9,1	10,1	12,0	14,2	16,0	18,1	20,2
10	3 0	3,6	4,1	4,5	4,7	5,4	6,8	8,1	9,5	10,8	12,2	13,5	16,2	19,0	21,5	24,2	27,0
12	4,1	4,7	5,5	6,1	6,3	7,4	9,3	11,1	12,9	14,8	16,7	18,5	22,0	26,0	29,1	33,2	37,0
14	5,2	6,2	7,1	7,8	8,1	9,7	11,8	14,2	16,5	18,9	21,3	23,6	28,2	33,0	37,5	42,4	47,2
16	6,2	7,5	8,6	9,4	9,8	11,4	14,3	17,1.	19,8	22,8	25,8	28,5	34,0	40,0	45,5	51,2	57,0
18	7,4	8,9	10,2	11,1	11,6	13,5	16,8	20,1	23,4	27,0	30,2	33,6	40,2	47,0	53,6	60,4	67,3
20	9,1	10,9	12,4	13,6	14,2	16,5	20,6	24,7	28,8	33,0	37,3	41,3	49,2	57,7	65,6	74,0	82,5

ФЛАНЦЫ, СТАКАНЫ, ШТУЦЕРЫ - ПРИВАРКА (ШВОМ ТАВРОВОГО СОЕДИНЕНИЯ С ОДНИМ СКОСОМ ОДНОЙ КРОМКИ ОДНОСТОРОННИМ)														Ручная сварка
														Карта 68
														Электроды ОЗС-3 Индекс шва Т9
Толщина металла, мм	Диаметр фланца, стакана, штуцера, мм до
	100	120	140	150	175	200	250	300	350	400	450	500	600	700	800	900	1000
	Неполное штучно-калькуляционное время на одно изделие, мин.
6	2,9	3,5	4,2	4,4	4,8	5,4	6,7	8	9	11	12	13	16	19	22	24	27
8	3,7	4,4	5,2	5,5	5,9	6,7	8,4	10	12	13	15	17	20	23	27	32	33
10	4,8	5,7	6,8	7,2	7,7	8,8	11,0	13	15	17	20	22	26	30	35	39	43
12	6,2	7,5	8,9	9,4	10,0	11,0	14,0	17	20	23	26	29	34	40	46	52	57
14	7,3	8,8	10,0	11,0	12,0	13,0	17,0	20	23	27	30	34	40	47	54	62	68
16	9,3	11,0	13,0	14,0	15,0	17,0	21,0	26	30	34	38	43	51	60	68	77	85
18	12,0	14,0	17,0	18,0	19,0	22,0	27,0	33	38	44	49	54	65	76	87	98	107
20	14,0	17,0	20,0	21,0	23,0	26,0	32,0	39	45	51	58	64	77	90	102	116	127
22	16,0	19,0	23,0	24,0	26,0	30,0	37,0	45	52	59	67	74	89	103	118	134	146
24	18,0	22,0	26,0	27,0	30,0	34,0	42,0	50	59	67	75	84	100	117	134	151	166
26	20,0	25,0	29,0	31,0	33,0	38,0	47,0	56	65	75	84	94	112	132	150	169	186

КОСЫНКИ, КНИЦЫ, РЕБРА ЖЕСТКОСТИ - ПРИВАРКА (ШВОМ ТАВРОВОГО СОЕДИНЕНИЯ БЕЗ СКОСА КРОМОК, ДВУСТОРОННИМ)										Ручная сварка
										Карта 69
										Электроды ОЗС-3 Индекс шва Т1
Катет шва, мм	Длина привариваемой кромки, мм до
	100	125	150	175	200	225	250	300	350	400	450	500
	Неполное штучно-калькуляционное время на одну кромку, мин.
3	0,35	0,42	0,5	0,58	0,67	0,76	0,8	0,9	1,1	1,2	1,3	1,5
4	0,7	0,8	1,0	1,2	1,3	1,5	1,7	1,8	2,2	2,5	2,8	3,1
5	0,43	0,5	0,6	0,7	0,8	0,9	1,0	1,1	1,2	1,5	1,5	1,9
6	0,5	0,6	0,7	0,9	1,0	1,1	1,2	1,4	1,6	1,8	2,0	2,3
8	0,8	0,9	1,1	1,3	1,5	1,6	1,8	2,0	2,3	2,7	3,0	3,4
10	1,0	1,2	1,5	1,7	2,0	2,2	2,5	2,7	3,2	3,6	4,1	4,5
12	1,4	1,7	2,0	2,4	2,7	3,0	3,4	3,7	4,3	4,9	5,5	6,2
14	1,8	2,1	2,6	3,0	3,4	3,9	4,3	4,7	5,5	6,3	7,1	7,9
16	2,2	2,6	3,1	3,6	4,2	4,7	5,2	5,7	6,7	7,6	8,6	9,5
18	2,6	3,1	3,7	4,3	4,9	5,5	6,1	6,7	7,9	8,9	10,1	11,2
20	3,1	3,8	4,5	5,3	6,0	6,8	7,5	8,3	9,6	11,0	12,4	13,8

КОСЫНКИ, КНИЦЫ, РЕБРА ЖЕСТКОСТИ - ПРИВАРКА (ШВОМ ТАВРОВОГО СОЕДИНЕНИЯ СО СКОСОМ ОДНОЙ КРОМКИ, ОДНОСТОРОННИМ)										Ручная сварка
										Карта 70
										Электроды ОЗС-3 Индекс шва Т9
Толщина металла, мм	Длина привариваемой кромки, мм до
	100	125	150	175	200	225	250	300	350	400	450	500
	Неполное штучно-калькуляционное время на одну кромку, мин.
6	1,0	1,2	1,5	1.7	2,0	2,2	2,5	2,7	3,2	3,6	4,1	4,5
8	1,3	1,5	1,8	2,1	2,4	2,8	3,1	3,4	3,6	4,5	5,0	5,6
10	1.7	2,0	2,3	2,8	3,2	3,6	4,0	4,4	5,1	5,9	6,6	7,3
12	2,2	2,6	3,1	3,7	4,2	4,7	5,2	5,7	6,7	7,7	8,6	9,6
14	2,6	3,1	3,7	4,3	4,9	5,5	6,1	6,7	7,9	9,0	10,1	11,2
16	3,3	3,9	4,7	5,5	6,2	7,0	7,8	8,6	10,0	11,4	12,9	14,3
18	4,4	5,0	5,9	6,9	7,9	8,9	9,9	10,9	12,7	14,5	16,3	18,2
20	4,9	5,9	7,0	8,2	9,4	10,5	11,7	12,9	13,7	17,2	19,3	21,5
22	5,6	6,8	8,1	9,5	10,8	12,1	13,5	14,9	17,3	19,8	22,3	24,8
24	6,6	7,9	9,2	10,5	12,2	13,8	15,2	17,1	19,6	22,4	25,2	28,0
26	7,1	8,6	10,3	19,0	18,7	15,4	17,1	18,8	21,0	25,1	28,3	31,0

КОСЫНКИ, КНИЦЫ, РЕБРА ЖЕСТКОСТИ - ПРИВАРКА (ШВОМ ТАВРОВОГО СОЕДИНЕНИЯ СО СКОСОМ ОДНОЙ КРОМКИ, ДВУСТОРОННИМ)										Ручная сварка
										Карта 71
										Электроды ОЗС-3 Индекс шва Т8
Толщина металла, мм	Длина привариваемой кромки, мм до
	100	125	150	175	200	225	250	300	350	400	450	500
	Неполное штучно-калькуляционное время на одну кромку, мин.
6	1,27	1,6	1,9	2,2	2,6	2,8	3,2	3,5	4,2	4,7	5,4	5,9
8	1,57	1,9	2,2	2,6	3,0	3,4	3,8	4,2	4,6	5,6	6,3	7,0
10	1,97	2,4	2,7	3,3	3,8	4,2	4,7	5,2	6,1	7,0	7,9	8,7
12	2,47	3,0	3,5	4,2	4,8	5,3	5,9	6,5	7,7	8,8	9,9	11,0
14	2,87	3,5	4,1	4,8	5,5	6,1	6,8	7,5	8,9	10,1	11,4	12,6
16	3,57	4,3	5,1	6,0	6,8	7,6	8,5	9,4	11,0	12,5	14,2	15,7
18	4,67	5,4	6,3	7,4	8,5	9,5	10,6	11,7	13,7	15,6	17,5	19,6
20	5,17	6,3	7,4	8,7	10,0	11,1	12,4	13,7	14,7	18,3	20,6	22,9
22	5,87	7,2	8,5	10,0	11,4	12,7	14,2	15,7	18,3	20,9	23,6	26,2
24	6,87	8,3	9,6	11,0	12,8	14,4	15,9	17,9	20,6	23,5	26,5	29,4
26	7,37	9,0	10,7	12,5	14,3	16,0	17,8	19,6	22,9	26,2	29,5	32,8

ОБЕЧАЙКИ - СВАРКА СТЫКОВ (ШВОМ СТЫКОВОГО СОЕДИНЕНИЯ БЕЗ СКОСА КРОМОК, ДВУСТОРОННИМ). КОЛЬЦЕВЫЕ ВНУТРЕННИЕ ШВЫ											Ручная сварка
											Карта 72
											Электроды УОНИ-13 Индекс шва Ар-С2
Толщина металла, мм	Диаметр обечайки, мм до
	1000	1200	1400	1600	1800	2000	2500	3000	3500	4000	4500	5500	6500	7000
	Неполное штучно-калькуляционное время на кольцевой шов, мин.
2	39,9	48,7	56,0	63,8	72,4	80,3	100	120	140	159	180	219	260	230
3	25	30,2	34,8	39,7	45,0	49,8	62,5	74,8	87	99	112	136	162	174
4	18	21,8	25,1	28,7	32,5	36,1	45,0	54,2	63	72	81	99	117	126
5	17	20,6	23,7	27,1	30,7	34,0	42,5	51,1	59,3	67,5	76,2	93	110	118

ОБЕЧАЙКИ - СВАРКА СТЫКОВ (ШВОМ СТЫКОВОГО СОЕДИНЕНИЯ С V-ОБРАЗНЫМ СКОСОМ ДВУХ КРОМОК, ДВУСТОРОННИМ). КОЛЬЦЕВЫЕ ВНУТРЕННИЕ ШВЫ											Ручная сварка
											Карта 73
											Электроды УОНИ-13 Индекс шва Ар-С8
Толщина металла, мм	Диаметр обечайки, мм до
	1000	1200	1400	1600	1800	2000	2500	3000	3500	4000	4500	5500	6500	7000
	Неполное штучно-калькуляционное время на кольцевой шов, мин.
5 - 7	25,3	30,7	35,5	40,3	45,6	50,6	63,4	76,0	88,0	100,0	121,0	138,0	164,0	177,0
8 - 9	34,0	41,2	47,4	54,1	61,4	68,0	85,0	102,0	118,0	135,0	152,5	185,0	220,0	237,0
10 - 12	41,0	49,6	57,0	65,0	73,8	82,0	102,3	122,8	143,0	163,0	183,5	223,2	265,4	285,2
14	65,7	79,6	91,5	104,5	118,4	131,3	164,2	197,0	228,8	260,7	294,5	358,2	425,9	457,7

ОБЕЧАЙКИ - СВАРКА СТЫКОВ (ШВОМ СТЫКОВОГО СОЕДИНЕНИЯ X-ОБРАЗНЫМ С ДВУМЯ НЕСИММЕТРИЧНЫМИ СКОСАМИ ДВУХ КРОМОК, ДВУСТОРОННИМ). КОЛЬЦЕВЫЕ ВНУТРЕННИЕ ШВЫ											Ручная сварка
											Карта 74
											Электроды УОНИ-13 Индекс шва Ар-С16
Толщина металла, мм	Диаметр обечайки, мм до
	1000	1200	1400	1600	1800	2000	2500	3000	3500	4000	4500	5500	6500	7000
	Неполное штучно-калькуляционное время на кольцевой шов, мин.
16 - 26	79	96	110	125	141	157	197	236	275	312	354	430	511	550
28 - 36	93	113	130	148	168	187	233	279	324	370	418	508	605	650
38	105	127	146	167	188	209	261	314	364	415	470	570	677	730
40 - 60	113	137	157	130	205	227	283	340	395	450	508	618	734	790

ОБЕЧАЙКИ - СВАРКА ПАЗОВ (ШВОМ СТЫКОВОГО СОЕДИНЕНИЯ БЕЗ СКОСА КРОМОК, ДВУСТОРОННИМ). ПРОДОЛЬНЫЕ ВНУТРЕННИЕ ШВЫ							Ручная сварка
							Карта 75
							Электроды УОНИ-13 Индекс шва Ар-С2
Толщина металла, мм	Длина паза обечайки, мм
	500	600	700	800	900	1000	1200	1400	1600
	Неполное штучно-калькуляционное время на один паз, мин.
2	6,4	6,9	8,1	9,3	10,4	11,6	13,9	16,2	18,5
3	4,0	4,3	5,0	5,8	6,5	7,2	8,6	10,1	11,5
4	2,9	3,1	3,6	4,2	4,7	5,2	6,2	7,3	8,3
5	2,6	2,9	3,4	3,8	4,3	4,8	5,8	6,7	7,7

Толщина металла, мм	Длина паза обечайки, мм
	1800	2000	2200	2500	3000	3500	4000	4500	5000
	Неполное штучно-калькуляционное время на один паз, мин.
2	20,8	23,4	25,5	29,0	34,8	40,5	46,4	52,2	58,0
3	13,0	14,4	15,8	18,0	21,6	25,2	28,8	32,4	36,0
4	9,3	10,4	11,5	13,0	15,6	18,2	20,8	23,4	26,0
5	8,6	9,6	10,5	12,0	14,4	16,8	19,2	21,6	24,0

ОБЕЧАЙКИ - СВАРКА ПАЗОВ (ШВОМ СТЫКОВОГО СОЕДИНЕНИЯ V-ОБРАЗНЫМ СО СКОСОМ ДВУХ КРОМОК, ДВУСТОРОННИМ)							Ручная сварка
							Карта 76
							Электроды УОНИ-13 Индекс шва Ар-С8
Толщина металла, мм	Длина паза обечайки, мм
	500	600	700	800	900	1000	1200	1400	1600
	Неполное штучно-калькуляционное время на один паз, мин.
5 - 6	4,0	4,4	5,1	5,8	6,6	7,3	8,7	10,2	11,7
8	5,4	5.9	6,9	7,8	8,8	9,8	11,7	13,7	15,7
10 - 12	6,5	7,6	8,2	9,4	10,6	11,8	14,2	16,5	18,9
14	10,4	11,4	13,3	15,2	17,1	19,0	22,8	26,6	30,4

Толщина металла, мм	Длина паза обечайки, мм
	1800	2000	2200	2500	3000	3500	4000	4500	5000
	Неполное штучно-калькуляционное время на один паз, мин.
5 - 6	13,1	14,6	16,1	18,2	22,0	25,6	29,2	32,8	36,6
8	17,6	19,6	21,6	24,5	29,4	34,4	39,2	44,0	49,0
10 - 12	21,2	23,6	26,0	29,6	35,4	41,4	47,2	53,0	59,0
14	34,2	38,0	42,0	47,5	57,0	66,5	76,0	85,5	95,0

ОБЕЧАЙКИ - СВАРКА ПАЗОВ (ШВОМ СТЫКОВОГО СОЕДИНЕНИЯ X-ОБРАЗНЫМ С ДВУМЯ НЕСИММЕТРИЧНЫМИ СКОСАМИ ДВУХ КРОМОК, ДВУСТОРОННИМ). ПРОДОЛЬНЫЕ ВНУТРЕННИЕ ШВЫ							Ручная сварка
							Карта 77
							Электроды УОНИ-13 Индекс шва Ар-С16
Толщина металла, мм	Длина паза обечайки, мм
	500	600	700	800	900	1000	1200	1400	1600
	Неполное штучно-калькуляционное время на один паз, мин.
20 - 26	12,5	13,6	15,9	18,2	20,4	22,7	27,2	31,8	36,3
28 - 36	14,8	16,1	18,8	21,5	24,2	26,9	32,3	37,7	43,0
38	16,6	18,1	21,1	24,2	27,2	30,2	36,2	42,3	48,3
40 - 60	18,0	19,6	22,9	26,2	29,4	32,7	39,2	45,8	52,3

Толщина металла, мм	Длина паза обечайки, мм
	1800	2000	2200	2500	3000	3500	4000	4500	5000
	Неполное штучно-калькуляционное время на один паз, мин.
20 - 26	40,8	45,4	49,9	56,7	68,1	79,5	90,8	102,2	113,5
28 - 36	48,4	53,8	59,2	67,3	80,7	94,2	107,6	121,0	134,5
38	54,4	60,4	66,4	75,5	90,6	105,7	120,8	135,9	151,0
40 - 60	58,9	65,4	71,9	81,8	98,1	114,5	130,8	147,2	163,5

ОБЕЧАЙКИ - ПОДВАРКА СТЫКОВ (ШВОМ СТЫКОВОГО СОЕДИНЕНИЯ БЕЗ РАЗДЕЛКИ КОРНЯ ШВА)																Ручная сварка
																Карта 78
																Электроды УОНИ-13
Глубина подварки, мм	Диаметр обечайки, мм до
	400	500	600	700	800	900	1000	1100	1200	1400	1600	1800	2000	2200	2400	2600	2800	3000	3400	4000
	Неполное штучно-калькуляционное время на кольцевой шов, мин.
3	7,80	9,8	11,6	13,6	15,5	17,5	19,5	21,4	23,4	27,4	31,1	35,1	39,1	43,0	47,0	51,0	55,0	58,5	67,0	77,5
4	8,4	10,0	12,0	14,7	16,8	19,0	21,0	23,0	25,0	29,4	33,6	38,0	42,0	46,0	30,5	54,5	59,0	68,0	72,4	84,0
5	9,2	11,5	13,8	16,1	18,4	20,7	23,0	25,4	27,6	32,2	36,8	41,0	46,0	51,0	55,0	60,0	65,0	69,0	79,0	92,0

ОБЕЧАЙКИ - ПОДВАРКА СТЫКОВ (ШВОМ СТЫКОВОГО СОЕДИНЕНИЯ БЕЗ РАЗДЕЛКИ КОРНЯ ШВА)																Ручная сварка
																Карта 79
																Электроды УОНИ-13
Глубина подварки, мм	Диаметр обечайки, мм до
	400	500	600	700	800	900	1000	1100	1200	1400	1600	1800	2000	2200	2400	2600	2800	3000	3400	4000
	Неполное штучно-калькуляционное время на кольцевой шов, мин.
3	10,5	13,5	16,2	19,0	21,6	24,4	27,0	29,6	33,0	38,0	41,1	48,5	54,0	59,0	65,0	70,0	75,5	81,0	92,9	107,5
4	11,6	14,6	17,5	20,4	23,2	20,2	29,2	32,0	35,0	41,0	46,7	52,5	58,5	64,0	70,0	75,5	81,5	87,5	100,4	116,0
5	12,7	16,0	19,1	22,4	20,4	29,0	32,0	35,0	38,4	45,0	51,2	57,5	63,4	70,0	77,0	83,0	90,0	90,0	110,1	127,0

ОБЕЧАЙКИ - ПОДВАРКА СТЫКОВ (ШВОМ СТЫКОВОГО СОЕДИНЕНИЯ ПРИ РАЗДЕЛКЕ КОРНЯ ШВА ВОЗДУШНО-ДУГОВОЙ СТРОЖКОЙ)																Ручная сварка
																Карта 80
																Электроды УОНИ-13
Глубина подварки, мм	Диаметр обечайки, мм до
	400	500	600	700	800	900	1000	1100	1200	1400	1600	1800	2000	2200	2400	2600	2800	3000	3400	4000
	Неполное штучно-калькуляционное время на кольцевой шов, мин.
3	7,80	9,80	11,0	13,6	15,5	17,5	19,5	21,4	23,4	27,4	31,1	35,1	39,1	43,0	47,0	51,0	55,0	53,5	07,0	77,0
4	10,75	13,5	16,2	19,0	21,6	21,4	27,0	29,6	33,0	38,0	41,1	48,5	54,0	59,0	65,0	70,0	75,5	61,0	92,9	107,5
5	15,8	19,8	23,8	27,3	31,6	35,6	39,6	43,5	47,5	55,8	03,5	71,5	79,5	87,0	95,0	102,8	110,3	118,4	130,0	158,0

ОБЕЧАЙКИ - ПОДВАРКА СТЫКОВ (ШВОМ СТЫКОВОГО СОЕДИНЕНИЯ ПРИ РАЗДЕЛКЕ КОРНЯ ШВА ВОЗДУШНО-ДУГОВОЙ СТРОЖКОЙ)																Ручная сварка
																Карта 81
																Электроды УОНИ-13
Глубина подварки, мм	Диаметр обечайки, мм до
	400	500	000	700	800	900	1000	1100	1200	1400	1600	1800	2000	2200	2400	2600	2600	3000	3400	4000
	Неполное штучно-калькуляционное время на кольцевой шов, мин.
3	10,75	13,50	16,20	9,00	21,60	24,40	27,0	29,6	33,0	38,0	41,1	48,5	54,0	59,0	65,0	70,0	75,5	81,0	92,9	107,5
4	14,9	18,7	22,4	26,2	29,8	33,6	37,4	41,0	45,0	52,5	59,7	67,0	75,0	82,0	69,5	97,0	105,0	111,8	128,5	149,0
5	21,8	27,4	32,8	38,4	43,5	49,0	54,5	60,0	65,5	76,5	87,3	98,0	109,3	120,0	133,0	142,0	153,0	164,0	187,9	210,8

ОБЕЧАЙКИ - СВАРКА СТЫКОВ СТАЦИОНАРНЫМ АВТОМАТОМ (ШВОМ СТЫКОВОГО СОЕДИНЕНИЯ БЕЗ СКОСА КРОМОК, ДВУСТОРОННИМ). КОЛЬЦЕВЫЕ НАРУЖНЫЕ ШВЫ									Автоматическая сварка
									Карта 82
									Индекс шва А-С2
Толщина металла, мм	Диаметр обечайки, мм до
	1000	1400	1600	1800	2000	2500	3000	3500	4000	4500	5500	6500	7000
	Неполное штучно-калькуляционное время на кольцевой шов, мин.
	Ток постоянный, полярность обратная
2	7	9,5	11	12	13,5	17	20,5	23,5	27	30,5	37	44	47
3	6	8,5	9,5	11	12	15,5	18,5	21,5	24,5	27,5	33,5	39,5	42,5
4 - 5	7	9,5	11	12	13,5	17	20,5	23,5	27	30,5	37	44	47
	Ток переменный
4 - 5	6,5	9	10	11,5	13	16	19,5	22,5	25,5	29	35	42	45
6	7,5	10.5	12	13,5	15	18,5	22,5	26	29,5	33,5	40,5	48	51,5
8 - 12	8,5	12	13,5	15,5	17	21,5	26	30	34	38,5	47	55,5	60
14 - 20	9,5	13	15	17	19	23,5	28,5	33	37,5	42	51,5	61	65,5

ОБЕЧАЙКИ - СВАРКА СТЫКОВ ПЕРЕНОСНЫМ АВТОМАТОМ (ШВОМ СТЫКОВОГО СОЕДИНЕНИЯ БЕЗ СКОСА КРОМОК, ДВУСТОРОННИМ). КОЛЬЦЕВЫЕ ВНУТРЕННИЕ ШВЫ									Автоматическая сварка
									Карта 83
									Индекс шва А-С2
Толщина металла, мм	Диаметр обечайки, мм до
	1000	1400	1600	1800	2000	2500	3000	3500	4000	4500	5500	6500	7000
	Неполное штучно-калькуляционное время на кольцевой шов, мин.
	Ток постоянный, полярность обратная
2	7	9,5	11	12,5	14	17,5	21	24	27,5	31	38	45	48,5
3	6,5	9	10	11,5	12,5	15,5	19	22	25	28	34	40,5	43,5
4 - 5	7	9,5	11	12,5	14	17,5	21	24	27,5	31	38	45	48,5
	Ток переменный
4 - 3	6,5	9	10,5	12	13	16,5	20	23	26	29,5	36	42,5	45,0
6	7,5	10,5	12	13,5	15	19	22,5	26,5	30	34	41,5	48,2	52,0
8 - 12	9	12,5	14	16	18	22,5	26,5	31	35,5	40	48,5	55,6	60,0
14 - 20	9,5	13,5	15	17	19	24	28,5	33,5	38	46	52,5	61,2	66,0

ОБЕЧАЙКИ - СВАРКА СТЫКОВ СТАЦИОНАРНЫМ АВТОМАТОМ (ШВОМ СТЫКОВОГО СОЕДИНЕНИЯ V-ОБРАЗНЫМ СО СКОСОМ ДВУХ КРОМОК, ДВУСТОРОННИМ). КОЛЬЦЕВЫЕ НАРУЖНЫЕ ШВЫ											Автоматическая сварка
											Карта 84
											Индекс шва А-С8
Толщина металла, мм	Диаметр обечайки, мм до
	1000	1200	1400	1000	1800	2000	2500	3000	3500	4000	4500	5000	5500	0500	7000
	Неполное штучно-калькуляционное время на кольцевой шов, мин.
14 - 18	14	10,6	19,4	22	25	28	35	42	49	55	62	69	76	90	97
20 - 24	20	24	29	33	37	41	51	61	71	82	92	102	112	133	143

ОБЕЧАЙКИ - СВАРКА СТЫКОВ СТАЦИОНАРНЫМ АВТОМАТОМ (ШВОМ СТЫКОВОГО СОЕДИНЕНИЯ V-ОБРАЗНЫМ СО СКОСОМ ДВУХ КРОМОК, ДВУСТОРОННИМ). КОЛЬЦЕВЫЕ НАРУЖНЫЕ ШВЫ											Автоматическая сварка
											Карта 85
											Индекс шва А-С8
Толщина металла, мм	Диаметр обечайки, мм до
	1000	1200	1400	1600	1800	2000	2500	3000	3500	4000	4500	5000	5500	6500	7000
	Неполное штучно-калькуляционное время на кольцевой шов, мин.
14 - 18	7	9	10	11	13	14	18	21	25	29	32	36	39	46	50
20 - 24	11	13	15	17	19	21	26	32	37	42	48	53	58	69	74

ОБЕЧАЙКИ - СВАРКА СТЫКОВ СТАЦИОНАРНЫМ АВТОМАТОМ (ШВОМ СТЫКОВОГО СОЕДИНЕНИЯ X-ОБРАЗНЫМ С ДВУМЯ СИММЕТРИЧНЫМИ СКОСАМИ ДВУХ КРОМОК, ДВУСТОРОННИМ). КОЛЬЦЕВЫЕ НАРУЖНЫЕ ШВЫ										Автоматическая сварка
										Карта 86
										Индекс шва А-15
Толщина металла, мм	Диаметр обечайки, мм до
	1000	1200	1400	1600	1800	2000	2500	3000	3500	4000	4500	5500	6500	7000
	Неполное штучно-калькуляционное время на кольцевой шов, мин.
	Ток переменный
20 - 22	8,6	10	12	14	15	17	21	26	30	34	38	47	56	60
24 - 28	9,4	11	13	15	17	19	23	28	33	37	42	51	61	166
30 - 38	21	26	30	34	39	43	54	64	75	85	96	117	139	149
40 - 44	34	41	47	54	61	67	84	100	117	133	151	184	218	234
46 - 50	45	54	52	71	80	89	107	128	155	177	200	243	290	310
52 - 56	63	76	87	100	113	126	157	188	220	250	280	342	406	437
58 - 60	84	102	117	134	152	168	210	252	293	334	378	460	546	586

ОБЕЧАЙКИ - СВАРКА СТЫКОВ ПЕРЕНОСНЫМ АВТОМАТОМ (ШВОМ СТЫКОВОГО СОЕДИНЕНИЯ X-ОБРАЗНЫМ С ДВУМЯ СИММЕТРИЧНЫМИ СКОСАМИ ДВУХ КРОМОК, ДВУСТОРОННИМ). КОЛЬЦЕВЫЕ ВНУТРЕННИЕ ШВЫ											Автоматическая сварка
											Карта 87
											Индекс шва А-С15
Толщина металла, мм	Диаметр обечайки, мм до
	1000	1200	1400	1600	1800	2000	2500	3000	3500	4000	4500	5500	6500	7000
	Неполное штучно-калькуляционное время на кольцевой шов, мин.
	Ток переменный
20 - 22	8,5	10,5	12	14	15,5	12,5	22	26	30,5	34 5	39	42,5	56,5	61
24 - 28	9,5	11,5	13,5	15	12,5	19	24	29	33,5	38	43	52	62	66,5
30 - 38	22	26,5	30,5	34,5	39	43,5	54,2	65,5	76	86,5	97 5	119	141	152
40 - 44	34,5	42	48,5	55	62,5	69	86,5	104	120	137	155	188	225	242,5
46 - 50	46	56	64,5	73,5	83,5	92,5	115	139	161	183 5	207,5	252	300	322,5
52 - 56	64,5	78	90	10,2	116	123,5	161	193	225	255	238 5	350	416,5	450
58 - 60	86	104	120	137	155	172	215	252,5	300	340	385	468	555	600

ОБЕЧАЙКИ - СВАРКА СТЫКОВ СТАЦИОНАРНЫМ АВТОМАТОМ (ШВОМ СТЫКОВОГО СОЕДИНЕНИЯ БЕЗ СКОСА КРОМОК, ДВУСТОРОННИМ) С РУЧНОЙ СВАРКОЙ С ДРУГОЙ СТОРОНЫ. КОЛЬЦЕВЫЕ НАРУЖНЫЕ ШВЫ										Автоматическая сварка
										Карта 88
										Индекс шва АР-С2
Толщина металла, мм	Диаметр обечайки, мм до
	1000	1200	1400	1600	1800	2000	2500	3000	3500	4000	4500	5500	6500	7000
	Неполное штучно-калькуляционное время на кольцевой шов, мин.
	Ток постоянный, полярность обратная
2	7	8,4	9,7	11	12,5	14	17	21	24	27	31	38	45	48
3	6,3	7,6	8,7	10	11	12,6	16	19	22	25	28	34	41	44
4	7	8,4	9,7	11	12,5	14	17	21	24	27	31	38	45	48
5	8	9	11	12	14	15	19	23	26	30	34	41	49	53
	Ток переменный
4 - 5	7	8,4	9,7	11	12,5	14	17	21	24	27	31	38	45	48
6	7,3	8,8	10	11,6	13	15	18	22	25	29	33	40	47	51
8 - 10	8	9	11	12	14	15	19	23	26	30	34	41	49	53
12	9,3	11	13	15	17	18	23	28	32	37	41	50	60	65

ОБЕЧАЙКИ - СВАРКА СТЫКОВ СТАЦИОНАРНЫМ АВТОМАТОМ (ШВОМ СТЫКОВОГО СОЕДИНЕНИЯ V-ОБРАЗНЫМ С ДВУМЯ НЕСИММЕТРИЧНЫМИ СКОСАМИ ДВУХ КРОМОК, ДВУСТОРОННИМ) С РУЧНОЙ СВАРКОЙ С ДРУГОЙ СТОРОНЫ. КОЛЬЦЕВЫЕ НАРУЖНЫЕ ШВЫ										Автоматическая сварка
										Карта 89
										Индекс шва Ар-С8
Толщина металла, мм	Диаметр обечайки, мм до
	1000	1200	1400	1600	1800	2000	2500	3000	3500	4200	4500	5500	6500	7000
	Неполное штучно-калькуляционное время на кольцевой шов, мин.
	Ток переменный
5	6,6	8	9,2	10,5	12	13	17	20	23	26	30	36	43	46
6 - 8	8,6	10,4	12	13,4	15,6	17	21	26	30	34	38	47	56	60
10 - 14	8,6	10,4	12	13,4	15,6	17	21	26	30	34	38	47	56	60

ОБЕЧАЙКИ - СВАРКА СТЫКОВ СТАЦИОНАРНЫМ АВТОМАТОМ (ШВОМ СТЫКОВОГО СОЕДИНЕНИЯ X-ОБРАЗНЫМ С ДВУМЯ НЕСИММЕТРИЧНЫМИ СКОСАМИ ДВУХ КРОМОК, ДВУСТОРОННИМ) С РУЧНОЙ СВАРКОЙ С ДРУГОЙ СТОРОНЫ. КОЛЬЦЕВЫЕ НАРУЖНЫЕ ШВЫ										Автоматическая сварка
										Карта 90
										Индекс шва Ар-С16
Толщина металла, мм	Диаметр обечайки, мм до
	1000	1200	1400	1600	1800	2000	2500	3000	3500	4000	4500	5500	6500	7000
	Неполное штучно-калькуляционное время на кольцевой шов, мин.
	Ток переменный
20 - 22	21	26	30	34	39	43	54	64	75	85	96	117	139	150
24 - 28	34	41	47	54	61	67	84	101	117	133	151	184	218	234
30 - 32	45	55	63	72	82	91	114	136	159	180	204	248	296	318
34 - 36	64	77	88	100	114	127	158	190	220	252	284	346	410	442
38 - 40	76	92	106	120	137	152	190	228	264	300	340	415	490	530
42 - 44	89	108	124	142	160	178	222	266	310	350	400	485	580	620
46	102	124	142	162	185	204	256	307	356	405	460	560	660	710
48	112	136	156	178	202	224	280	338	390	445	503	615	715	780
50	128	156	179	204	232	257	322	386	450	510	580	700	835	900
52 - 56	158	192	220	252	286	316	396	475	550	630	710	865	1020	1100
58 - 60	200	244	280	320	363	402	503	603	700	800	900	1100	1300	1400

БАЛКИ ТАВРОВЫЕ, ШВЕЛЛЕРЫ, ЛИСТЫ ЖЕСТКОСТИ, РЕБРА - ПРИВАРКА К ЛИСТАМ ПОЛУАВТОМАТОМ ПОД ФЛЮСОМ (ШВОМ, ТАВРОВОГО СОЕДИНЕНИЯ БЕЗ СКОСА КРОМОК, ОДНОСТОРОННИМ)													Полуавтоматическая сварка
													Карта 91, лист 1
													Индекс шва Т1-Т4
Катет шва, мм	Длина шва, мм до
	150	300	400	500	600	700	800	900	1000	1200	1400	1600	1800	2000	2300	2600
	Неполное штучно-калькуляционное время на один шов, мин.
	Ток постоянный, полярность обратная
3	0,54	0,9	1,32	1,65	1,8	2,1	2,4	2,7	3,0	3,6	4,2	4,8	5,4	6,0	6,9	7,8
4 - 6	0,65	1,19	1,59	1,98	2,16	2,52	2,88	3,24	3,6	4,33	5,05	5,76	6,49	7,2	8,3	9,35
7	0,74	1,35	1,8	2,25	2,46	2,88	3,28	3,7	4,1	4,91	5,75	6,55	7,39	8,2	9,43	10,7
8 - 10	0,88	1,58	2,12	2,64	2,88	3,36	3,84	4,33	4,8	5,75	6,7	7,66	8,75	9,6	11,0	12,5
12	1,56	2,88	3,82	4,79	5,2	6,1	6,95	7,82	8,7	10,4	12,2	13,9	15,7	17,4	20,0	22,6
14 - 16	1,81	3,33	4,45	5,55	6,05	7,05	8,1	9,1	10,1	12,1	14,15	16,2	18,2	20,2	23,2	26,2
18	2,24	4,1	5,45	6,85	7,45	8,7	9,9	11,2	12,4	14,9	17,4	19,9	22,4	24,8	28,6	32,3

БАЛКИ ТАВРОВЫЕ, ШВЕЛЛЕРЫ, ЛИСТЫ ЖЕСТКОСТИ, РЕБРА - ПРИВАРКА К ЛИСТАМ ПОЛУАВТОМАТОМ ПОД ФЛЮСОМ (ШВОМ ТАВРОВОГО СОЕДИНЕНИЯ БЕЗ СКОСА КРОМОК, ОДНОСТОРОННИМ)				Полуавтоматическая сварка
				Карта 91, лист 2
Катет шва, мм	Длина шва, мм до
	3000	3500	4000	4500	5000
	Неполное штучно-калькуляционное время на один шов, мин.
	Ток постоянный, полярность обратная
3	9,0	10,5	12,0	13,5	15,0
4 - 6	10,7	12,6	14,4	16,2	18,0
7	12,3	14,3	16,4	18,4	20,5
8 - 10	14,4	16,8	19,2	21,6	24,0
12	26,0	30,4	34,8	39,2	43,5
14 - 16	30,4	35,4	40,5	45,5	50,5
18	37,3	43,5	49,6	56,0	62,0

БАЛКИ ТАВРОВЫЕ, ШВЕЛЛЕРЫ, ЛИСТЫ ЖЕСТКОСТИ, РЕБРА - ПРИВАРКА К ЛИСТАМ ПОЛУАВТОМАТОМ ПОД ФЛЮСОМ (ШВОМ ТАВРОВОГО СОЕДИНЕНИЯ БЕЗ СКОСА КРОМОК, ОДНОСТОРОННИМ)										Полуавтоматическая сварка
										Карта 91, лист 3
Катет шва, мм	Длина шва, мм до
	150	300	400	500	600	700	800	900	1000	1200	1400	1600	1800
	Неполное штучно-калькуляционное время на один шов, мин.
	Ток постоянный, полярность прямая
3 - 4	0,5	0,93	1,23	1,54	1,68	1,96	2,24	2,52	2,80	3,36	3,92	4,48	5,04
5 - 8	0,53	0,96	1,28	1,6	1,74	2,0	2,32	2,61	2,9	3,48	4,06	4,65	5,23

Катет шва, мм	Длина шва, мм до
	2000	2300	2600	3000	3500	4000	4500	5000
	Неполное штучно-калькуляционное время на один шов, мин.
3 - 4	5,6	6,45	7,27	8,4	9,8	11,2	12,6	14,0
5 - 8	5,8	6,67	7,55	8,7	10,1	11,6	13,1	14,5

БАЛКИ ТАВРОВЫЕ, ШВЕЛЛЕРЫ, ЛИСТЫ ЖЕСТКОСТИ, РЕБРА - ПРИВАРКА К ЛИСТАМ ПОЛУАВТОМАТОМ ПОД ФЛЮСОМ (ШВОМ ТАВРОВОГО СОЕДИНЕНИЯ БЕЗ СКОСА КРОМОК, ОДНОСТОРОННИМ)											Полуавтоматическая сварка
											Карта 91, лист 4
Катет шва, мм	Длина шва, мм до
	150	300	400	500	600	700	800	900	1000	1200	1400	1600	1800
	Неполное штучно-калькуляционное время на один шов, мин.
	Ток переменный
3 - 4	0,54	0,9	1,32	1,65	1,8	2,1	2,4	2,7	3,0	3,6	4,2	4,8	5,4
5 - 6	0,65	1,19	1,59	1,98	2,16	2,52	2,88	3,24	3,6	4,33	5,05	5,76	6,49
3	0,74	1,35	1,8	2,25	2,46	2,88	3,28	3,7	4,1	4,91	5,75	6,55	7,39
10	0,88	1	2,12	2,64	2,88	3,36	3,84	4,33	4,8	5,75	6,7	7,66	8,75

БАЛКИ ТАВРОВЫЕ, ШВЕЛЛЕРЫ, ЛИСТЫ ЖЕСТКОСТИ, РЕБРА - ПРИВАРКА К ЛИСТАМ ПОЛУАВТОМАТОМ ПОД ФЛЮСОМ (ШВОМ ТАВРОВОГО СОЕДИНЕНИЯ БЕЗ СКОСА КРОМОК, ОДНОСТОРОННИМ)							Полуавтоматическая сварка
							Карта 91, лист 5
Катет шва, мм	Длина шва, мм до
	2000	2300	2600	3000	3500	4000	4500	5000
	Неполное штучно-калькуляционное время на один шов, мин.
	Ток переменный
3 - 4	6,0	6,9	7,8	9,0	10,5	12,0	13,5	15,0
5 - 6	7,2	8,3	9,35	10,8	12,6	14,4	16,2	18,0
8	8,2	9,44	10,66	12,3	14,3	16,4	18,4	20,4
10	9,6	11,0	12,5	14,4	16,8	19,2	21,6	24,0

БАЛКИ ТАВРОВЫЕ, ШВЕЛЛЕРЫ, ЛИСТЫ ЖЕСТКОСТИ, РЕБРА - ПРИВАРКА К ЛИСТАМ ПОРОШКОВОЙ ПРОВОЛОКОЙ (ШВОМ ТАВРОВОГО СОЕДИНЕНИЯ БЕЗ СКОСА КРОМОК, ОДНОСТОРОННИМ)										Полуавтоматическая сварка порошковой проволоки
										Карта 92, лист 1
Катет шва, мм	Длина шва, мм до
	150	300	400	500	600	700	800	900	1000	1200	1400	1600	1800
	Неполное штучно-калькуляционное время на один шов, мин.
	Порошковая проволока ПП-АН1
3 - 4	0,79	1,45	1,94	2,42	2,64	3,04	3,52	3,96	4,4	5,26	6,15	7,05	7,9
5 - 6	0,85	1,55	2,07	2,58	2,82	2,36	3,76	4,24	4,7	5,64	6,66	7,5	8,44
8 - 10	0,9	1,65	2,2	2,85	3,0	3,5	4,0	4,0	5,0	6,0	7,0	8,0	9,0
12	1,87	3,44	4,55	5,75	6,25	7,3	8,34	9,36	10,4	12,5	14,5	16,6	18,7
14 - 16	1,97	3,6	4,8	6,0	0,55	7,65	8,7	9,8	10,9	13,1	15,3	17,4	19,6
18	2,12	3,86	5,16	0,44	7,05	3,2	9,1	10,5	11,7	14,1	16,4	18,7	21,1
Порошковая проволока ПП-АН2
3 - 4	0,63	1,16	1,54	1,92	2,1	2,46	2,8	3,16	3,5	4,2	4,9	5,6	6,3
5 - 6	0,69	1,25	1,67	2,1	2,28	2,66	3,01	3,42	3,8	4,56	5,34	6,1	6,85
8 - 10	0,74	1,35	1,8	2,25	2,46	2,88	3,28	3,7	4,1	4,91	5,75	6,55	7,39
12	1,56	2,83	3,82	4,79	5,2	0,1	6,95	7,82	8,7	10,4	12,2	13,9	15,7
14 - 16	1,7	3,1	4,15	5,16	5,65	6,6	7,54	8,47	9,4	11,3	13,2	15,05	16,9
14	1,87	3,44	4,55	5,75	6,25	7,3	8,34	9,36	10,4	12,5	14,6	16,6	18,7

БАЛКИ, ТАВРОВЫЕ, ШВЕЛЛЕРЫ, ЛИСТЫ ЖЕСТКОСТИ, РЕБРА - ПРИВАРКА К ЛИСТАМ ПОРОШКОВОЙ ПРОВОЛОКОЙ (ШВОМ ТАВРОВОГО СОЕДИНЕНИЯ БЕЗ СКОСА КРОМОК, ОДНОСТОРОННИМ)						Полуавтоматическая сварка порошковой проволоки
						Карта 92, лист 2
Катет шва, мм	Длина шва, мм до
	2000	2300	2600	3000	3500	4000	4500	5000
	Неполное штучно-калькуляционное время на один шов, мин.
Порошковая проволока ПП-АН1
3 - 4	8,8	10,12	11,4	13,2	15,4	17,6	19,8	21,0
5 - 6	9,4	10,8	12,2	14,1	16,4	18,8	21,2	23,5
8 - 10	10,0	11,5	13,0	15,0	17,5	20,0	22,5	25,0
12	20,4	24,0	27,0	31,2	36,4	41,5	47,0	52,0
14 - 16	21,8	25,1	28,4	32,8	38,2	42,6	49	54,5
18	23,4	27,0	30,4	31,0	41,0	46,8	52,6	58,5
Порошковая проволока ПП-АН2
3 - 4	7,0	8,05	9,1	10,5	12,2	14,0	15,7	17,5
5 - 6	7,6	8,75	9,9	11,4	13,3	15,2	17,1	19,0
8 - 10	8,2	9,43	10,7	12,3	14,3	16,4	18,4	20,5
12	17,4	20,0	22,6	26,0	30,4	34,8	39,2	43,5
14 - 16	19,8	21,6	24,4	28,2	32,9	37,6	42,3	57,0
18	20,4	24,0	27,0	31,2	36,4	41,5	47,0	52,0

ОБЕЧАЙКИ - СВАРКА ПАЗОВ СТАЦИОНАРНЫМ АВТОМАТОМ (ШВОМ СТЫКОВОГО СОЕДИНЕНИЯ БЕЗ СКОСА КРОМОК, ДВУСТОРОННИМ)						Автоматическая сварка
Продольные наружные швы						Карта 93, лист 1
						Индекс шва А-С2
Диаметр обечайки, мм	Толщина, металла, мм	Длина паза обечайки, мм до
		500	600	700	800	1000	1200	1400	1600
		Штучно-калькуляционное время на один паз, мин.
500 - 2000		Ток постоянный, полярность обратная
	2	10,1	10,2	10,4	10,6	11	11,4	11,8	12,2
	3	10,1	10,1	10,3	10,4	10,8	11,2	11,5	11,9
	4 - 5	10,1	10,2	10,4	10,6	11	11,4	11,8	12,2
		Ток переменный
	4 - 5	10	10,1	10,3	10,5	10,9	11,3	11,7	12
	6	10,3	10,4	10,6	10,8	11,3	11,8	12,2	12,7
	8 - 12	10,4	10,5	10,8	11,1	11,6	12	12,6	13,2
	14 - 20	10,5	10,7	11	11,2	11,8	12,4	12,9	13,5
Свыше 2000		Ток постоянный, полярность обратная
	2	12,1	12,2	12,4	12,6	13	13,4	13,8	14,2
	3	12	12,1	12,3	12,4	12,8	13,2	13,5	13,9
	4 - 5	12,1	12,2	12,4	12,6	13	13,4	13,8	14,2
Свыше 2000		Ток переменный
	4 - 5	12	12,1	12,3	12,5	12,9	13,3	13,7	14
	6	12,3	12,4	12,6	12,8	13,3	13,8	14,2	14,7
	8 - 12	12,4	12,5	12,8	13,1	13,6	14,1	14,6	15,2
	14 - 20	12,5	12,7	13	13,2	13,8	14,4	14,9	15,5

ОБЕЧАЙКИ - СВАРКА ПАЗОВ СТАЦИОНАРНЫМ АВТОМАТОМ (ШВОМ СТЫКОВОГО СОЕДИНЕНИЯ БЕЗ СКОСА КРОМОК, ДВУСТОРОННИМ) Продольные наружные швы							Автоматическая сварка
							Карта 93, лист 2
Диаметр обечайки, мм	Толщина, металла, мм	Длина паза обечайки, мм до
		1800	2000	2500	3000	3500	4000	4500	5000
		Штучно-калькуляционное время на один паз, мин.
500 - 2000		Ток постоянный, полярность обратная
	2	13,6	14	15	16	17	18	19	20
	3	13,3	13,6	14,5	15,4	16,3	17,2	18	19
	4 - 5	13,6	14	15	16	17	18	19	20
		Ток переменный
	4 - 5	13,4	13,8	14,8	15,7	16,7	17,6	18,5	19,5
	6	14,2	14,6	15,8	16,9	18	19	20	21,5
	8 - 12	14,7	15,2	16,5	17,8	19	20,5	21,5	23
	14 - 20	15	15,6	17	18,5	20	21	22,5	24
Свыше 2000		Ток постоянный, полярность обратная
	2	15,6	16	17	18	19	20	21	22
	3	15,2	15,6	16,5	17,4	18,5	19	20	21
	4 - 5	15,6	16	17	18	19	20	21	22
Свыше 2000		Ток переменный
	4 - 5	15,4	15,8	17,8	16,7	18,5	19,5	20,5	21,5
	6	16,2	16,6	17,8	19	20	21	22	23,5
	8 - 12	16,7	17,2	18,5	20	21	22,5	23,5	25
	14 - 20	17	17,6	19	20,5	22	23	24,5	26

ОБЕЧАЙКИ - СВАРКА ПАЗОВ ПЕРЕНОСНЫМ АВТОМАТОМ (ШВОМ СТЫКОВОГО СОЕДИНЕНИЯ БЕЗ СКОСА КРОМОК, ДВУСТОРОННИМ) Продольные внутренние швы							Автоматическая сварка
							Карта 94, лист 1
							Индекс шва А-С2
Диаметр обечайки, мм	Толщина металла, мм	Длина паза обечайки, мм до
		500	600	700	800	1000	1200	1400	1600
		Штучно-калькуляционное время на один паз, мин.
1000 - 1500		Ток постоянный, полярность обратная
	2	13,2	13,3	13,5	13,7	14,1	14,5	14,9	15,4
	3	13	13,2	13,3	13,5	14	14,3	14,7	15
	4 - 5	13,2	13,3	13,5	13,7	14,1	14,5	14,9	15,4
		Ток переменный
	4 - 5	13,1	13,2	13,4	13,6	14	14,4	14,8	15,2
	6	13,3	13,4	13,6	13,8	14,3	14,8	15,2	15,7
	8 - 12	13,5	13,6	13,9	14,2	14,7	15,2	15,8	16,3
	14 - 20	13,6	13,7	14	14,3	14,9	15,5	15,1	16,7
Свыше 1500		Ток постоянный, полярность обратная
	2	15,2	15,3	15,5	15,7	16,1	16,5	16,9	17,4
	3	15	15,2	15,3	15,5	16	16,3	16,7	17
	4 - 5	15,2	15,3	15,5	15,7	16,1	16,5	16,9	17,4
		Ток переменный
	4 - 5	15,1	15,2	15,4	15,6	16	16,4	16,8	17,2
	6	15,3	15,4	15,6	15,8	16,3	16,8	17,2	17,7
	8 - 12	15,5	15,6	15,9	16,2	16,7	17,2	17,8	18,3
	14 - 20	15,6	15,7	16	16,3	16,9	17,5	18,1	18,7

ОБЕЧАЙКИ - СВАРКА ПАЗОВ ПЕРЕНОСНЫМ АВТОМАТОМ (ШВОМ СТЫКОВОГО СОЕДИНЕНИЯ БЕЗ СКОСА КРОМОК, ДВУСТОРОННИМ) Продольные внутренние швы						Автоматическая сварка
						Карта 94, лист 2
Диаметр обечайки, мм	Толщина, металла, мм	Длина паза обечайки, мм до
		1800	2000	2500	3000	3500	4000	4500	5000
		Штучно-калькуляционное время на один паз, мин.
1000 - 1500		Ток постоянный, полярность обратная
	2	16,2	16,2	17,3	18,3	19,4	20,4	21,5	22,5
	3	15,7	15,8	16,8	17,7	18,7	19,6	20,6	21,5
	4 - 5	16,2	16,2	17,3	18,3	19,4	20,4	21,5	22,5
		Ток переменный
	4 - 5	15,6	16	17	18	19	20	21	22
	6	16,2	16,6	17,8	18,9	20	21	22,5	23,5
	8 - 12	16,9	17,4	18,8	20	21,5	23	24	25,5
	14 - 20	17,2	17,8	19,3	21	22	23,5	25	26,5
Свыше 1500		Ток постоянный, полярность обратная
	2	19,8	20	21	22	23,5	24,5	25,5	26,5
	3	19,4	19,8	21	22	23	23,5	24,5	25,5
	4 - 5	19,8	20	21	22	23,5	24,5	25,5	26,5
		Ток переменный
	4 - 5	19,6	20	21	22	23	24	25	26
	6	20	20,5	22	23	24	25	26	27,5
	8 - 12	21	21,5	23	24	25,5	27	28	29,5
	14 - 20	21	22	23	25	26	27,5	29	30,5

ОБЕЧАЙКИ - СВАРКА ПАЗОВ СТАЦИОНАРНЫМ АВТОМАТОМ (ШВОМ СТЫКОВОГО СОЕДИНЕНИЯ V-ОБРАЗНЫМ СО СКОСОМ ДВУХ КРОМОК, ДВУСТОРОННИМ) Продольные наружные швы							Автоматическая сварка
							Карта 95
							Индекс шва А-С8
Диаметр обечайки, мм	Толщина металла, мм	Длина паза обечайки, мм до
		500	600	700	800	1000	1200	1400	1600
		Штучно-калькуляционное время на один паз, мин.
		Ток переменный
500 - 2000	14 - 18	10,8	10,9	11,2	11,6	12,2	12,8	13,5	14
	20 - 24	11,6	11,8	12,3	12,8	13,7	14,6	15,6	16,5
Свыше 2000	14 - 18	12,8	12,9	13,2	13,6	14,2	14,8	15,5	16
	20 - 24	13,6	13,8	14,3	14,8	15,7	16,6	17,6	18,5

Диаметр обечайки, мм	Толщина металла, мм	Длина паза обечайки, мм до
		1800	2000	2400	2800	3000	3500	4000	4500	5000
		Штучно-калькуляционное время на один паз, мин.
		Ток переменный
500 - 2000	14 - 18	16,8	17,4	18,7	20	20,5	22	24	25,5	27
	20 - 24	19,5	20,5	22,5	24	25	27,5	30	32	35
Свыше 2000	14 - 18	18,8	19,4	20,5	22	22,5	24	26	27,5	29
	20 - 24	21,5	22,5	24,5	26	27	29,5	31	34	37

ОБЕЧАЙКИ - СВАРКА ПАЗОВ ПЕРЕНОСНЫМ АВТОМАТОМ (ШВОМ СТЫКОВОГО СОЕДИНЕНИЯ V-ОБРАЗНЫМ СО СКОСОМ ДВУХ КРОМОК, ДВУСТОРОННИМ)						Автоматическая сварка
Продольные внутренние швы						Карта 96
						Индекс шва А-С8
Диаметр обечайки, мм	Толщина металла, мм	Длина паза обечайки, мм до
		500	600	700	800	1000	1200	1400	1600	1800
		Штучно-калькуляционное время на один паз, мин.
		Ток переменный
1000 - 1500	14 - 18	13,8	14	14,3	14,6	15,3	16	16,6	17,3	18
	20 - 24	14,6	14,9	15,3	15,8	16,8	17,8	18,7	19,7	20,5
Свыше 1500	14 - 18	15,8	16	16,3	16,6	17,3	18	18,6	19,3	20
	20 - 24	16,6	16,9	17,3	17,8	18,8	19,8	20,5	21,5	22,5

Диаметр обечайки, мм	Толщина металла, мм	Длина паза обечайки, мм до
		2000	2200	2400	2600	3000	3500	4000	4500	5000
		Штучно-калькуляционное время на один паз, мин.
		Ток переменный
1000 - 1500	14 - 18	20,5	21,5	22	22,5	24	25,5	27	29	31
	20 - 24	23,5	24,5	25,5	26,5	28,5	31	33	36	38
Свыше 1500	14 - 18	22,5	23,5	24	24,5	26	27,5	29	31	33
	20 - 24	25,5	26,5	27,5	28,5	30,5	33	35	38	40

ОБЕЧАЙКИ - СВАРКА ПАЗОВ СТАЦИОНАРНЫМ АВТОМАТОМ (ШВОМ СТЫКОВОГО СОЕДИНЕНИЯ X-ОБРАЗНЫМ С ДВУМЯ СИММЕТРИЧНЫМИ СКОСАМИ ДВУХ КРОМОК, ДВУСТОРОННИМ) Продольные наружные швы								Автоматическая сварка
								Карта 97, лист 1
								Индекс шва А-С15
Диаметр обечайки, мм	Толщина металла, мм	Длина паза обечайки, мм до
		500	600	700	800	1000	1200	1400	1600	1800
		Штучно-калькуляционное время на один паз, мин.
500 - 2000		Ток переменный
	20 - 22	11,4	11,6	11,8	12,1	12,6	13	13,6	14,2	14,7
	24 - 28	11,5	11,7	12	12,2	12,8	13,4	13,9	14,5	15
	30 - 38	13,6	13,9	14,6	15,2	16,5	17,8	19	20,4	21,7
	40 - 44	15,6	16	17,2	18,2	20	22	24	26	28
	46 - 50	17,5	18	19,5	21	23,5	26	29	31,5	34
	52 - 56	20,5	21,5	23	25	29	33	36,5	40,5	44
	58 - 60	24	25	28	30,5	35,5	40,5	45,5	51	56
Свыше 2000	20 - 22	13,4	13,6	13,8	14,1	14,6	15	15,6	16,2	16,7
	24 - 28	13,5	13,7	14	14,2	14,8	15,4	15,9	16,5	17
	30 - 38	15,6	15,9	16,6	17,2	18,5	19,8	21	22,4	23,7
	40 - 44	17,6	18	19,2	20,2	22	24	26	28	30
	46 - 50	19,5	20	21,5	23	25,5	28	31	33,5	36
	52 - 56	22,5	23,5	25	27	31	35	38,5	42,5	46
	58 - 60	26	27	30	32,5	37,5	42,5	47,5	53	58

ОБЕЧАЙКИ - СВАРКА ПАЗОВ СТАЦИОНАРНЫМ АВТОМАТОМ (ШВОМ СТЫКОВОГО СОЕДИНЕНИЯ X-ОБРАЗНЫМ С ДВУМЯ СИММЕТРИЧНЫМИ СКОСАМИ ДВУХ КРОМОК, ДВУСТОРОННИМ)						Автоматическая сварка
Продольные наружные швы						Карта 97, лист 2
Диаметр обечайки, мм	Толщина металла, мм	Длина паза обечайки, мм до
		2000	2400	2800	3000	3300	4000	4500	5000
		Штучно-калькуляционное время на один паз, мин.
500 - 2000		Ток переменный
	20 - 22	18,2	19,2	20,5	21	22	23,5	24,5	26
	24 - 28	18,6	19,7	22	21,5	23	24	25,5	27
	30 - 38	26	28,5	31	32,5	36	39	42	47
	40 - 44	33,5	37,5	41,5	43,5	46	54	59	64
	40 - 50	40	45,5	51	53,5	60	67	74	80
	52 - 56	51	59	66	70	80	89	98	108
	58 - 60	64	74	84	89	102	115	127	140
Свыше 2000	20 - 22	22	23	24,5	25	26	27,5	28,5	30
	24 - 28	22,5	23,5	25	25,5	27	28	29,5	31
	30 - 38	30	32,5	35,<...>	36,5	40	43	46	51
	40 - 44	37,5	41,5	45,5	47,5	50	58	63	68
	46 - 50	44	49,5	55	57,5	64	71	78	84
	52 - 56	55	63	70	74	84	93	102	112
	58 - 60	68	78	88	93	106	119	131	144

ОБЕЧАЙКИ - СВАРКА ПАЗОВ ПЕРЕКОСНЫМ АВТОМАТОМ (ШВОМ СТЫКОВОГО СОЕДИНЕНИЯ X-ОБРАЗНЫМ С ДВУМЯ СИММЕТРИЧНЫМИ СКОСАМИ ДВУХ КРОМОК, ДВУСТОРОННИМ) Продольные внутренние швы								Автоматическая сварка
								Карта 98, лист 1
								Индекс шва А-С15
Диаметр обечайки, мм	Толщина металла, мм	Длина паза обечайки, мм до
		500	600	700	800	1000	1200	1400	1600	1800
		Штучно-калькуляционное время на один паз, мин.
1000 - 1500		Ток переменный
	20 - 22	15,5	15,6	15,9	16,2	16,7	17,2	17,8	18,3	18,9
	24 - 28	15,6	15,7	16,0	16,3	16,9	17,5	18,0	18,7	19,2
	30 - 38	17,6	18,0	18,6	19,3	20,5	22,0	23,0	24,5	26
	40 - 44	19,8	20,0	21,5	22,5	24,5	26,5	28,5	31,0	33
	46 - 50	21,5	22,5	24,0	25,0	28,0	31,0	33,5	36,5	39
	52 - 56	25,0	26,0	27,5	29,5	33,5	37,5	41,0	45,0	49
	58 - 60	28,0	29,5	32,0	35,0	40,0	45,0	50,5	55,5	65
Свыше 1500	20 - 22	17,5	17,6	17,9	18,2	18,7	19,2	19,8	20,3	20,9
	24 - 28	17,6	17,7	18	18,3	18,9	19,5	20	20,6	21,2
	30 - 38	19,6	20	20,5	21,5	22,5	24	25	26,5	28,0
	40 - 44	22	22	23,5	24,5	26,5	28,5	30,5	33	35,0
	46 - 50	23,5	24,5	26	27	30	33	35,5	38,5	41,0
	52 - 56	27	28	29,1	31,5	35,5	39,5	43	47	51,0
	58 - 60	30	31,5	34	37	42	47	52,5	157,5	63,0

ОБЕЧАЙКИ - СВАРКА ПАЗОВ ПЕРЕНОСНЫМ АВТОМАТОМ (ШВОМ СТЫКОВОГО СОЕДИНЕНИЯ X-ОБРАЗНЫМ С ДВУМЯ СИММЕТРИЧНЫМИ СКОСАМИ ДВУХ КРОМОК, ДВУСТОРОННИМ)							Автоматическая сварка
Продольные внутренние швы							Карта 98, лист 2
Диаметр обечайки, мм	Толщина металла, мм	Длина паза обечайки, мм до
		2000	2400	2800	3000	3500	4000	4500	5000
		Штучно-калькуляционное время на один паз, мин.
1000 - 1500		Ток переменный
	20 - 22	21,5	22,5	23,5	24	25,5	27	28	29,5
	24 - 28	22	23	24	25	26	27,5	29	30,5
	30 - 38	29	32	34,5	36	39	42,5	45,5	49
	40 - 44	37	41	45,5	47,5	53	58	63	69
	46 - 50	44	49,5	55	58	65	72	79	86
	52 - 56	55	63	71	75	84	94	104	114
	58 - 60	68	78	89	94	107	120	133	146
Свыше 1500	20 - 22	26,5	27,5	28,5	29,0	30,5	32,0	33	34,5
	24 - 28	27	28	29	30	31	32,5	34	35,5
	30 - 38	34	37	39,5	41	44	47,5	50,5	54
	40 - 44	42	46	50,5	52,5	58	63	68	74
	41 - 50	49	54,5	60	63	70	78	84	91
	52 - 56	60	68	76	80	89	99	109	119
	58 - 60	73	83	94	99	111	125	138	151

ОБЕЧАЙКИ - СВАРКА СТАЦИОНАРНЫМ АВТОМАТОМ (ШВОМ СТЫКОВОГО СОЕДИНЕНИЯ БЕЗ СКОСА КРОМОК ДВУСТОРОННИМ) С РУЧНОЙ СВАРКОЙ С ДРУГОЙ СТОРОНЫ								Автоматическая сварка
Продольные наружные швы								Карта 99, лист 1
								Индекс шва Ар-С2
Диаметр обечайки, мм	Толщина металла, мм	Длина паза обечайки, мм до
		500	600	700	800	900	1000	1200	1400	1600
		Штучно-калькуляционное время на один паз, мин.
500 - 2000		Ток постоянный, полярность обратная
	2	10,1	10,3	10,5	10,7	10,9	11,1	11,5	12,0	12,4
	3	10,0	10,2	10,3	10,5	10,7	10,9	11,3	11,7	12,0
	4	10,1	10,3	10,5	10,7	10,9	11,1	11,5	12,0	12,4
	5	10,3	10,4	10,6	10,8	11,1	11,3	11,8	12,2	12,7
		Ток переменный
	4 - 5	10,1	10,3	10,5	10,7	10,9	11,1	11,5	12,0	12,4
	6	10,2	10,3	10,5	10,8	11,0	11,2	11,6	12,1	12,5
	8 - 10	10,3	10,4	10,6	10,8	11,1	11,3	11,8	12,2	12,7
	12	10,6	10,7	11,0	11,2	11,5	11,8	12,4	12,9	13,5
Свыше 2000		Ток постоянный, полярность обратная
	2	10,1	10,3	10,5	10,7	10,9	11,1	11,5	12,0	12,4
	3	10,0	10,2	10,3	10,5	10,7	10,9	11,3	11,7	12,0
	4	10,1	10,3	10,5	10,7	10,9	11,1	11,5	12,0	12,4
	5	10,3	10,4	10,6	10,8	11,1	11,3	11,8	12,2	12,7
		Ток переменный
	4 - 5	11,1	11,3	11,5	11,7	11,9	12,1	12,5	13,0	13,4
	6	11,2	11,3	11,5	11,8	12,0	12,2	12,6	13,1	13,5
	8 - 10	11,3	11,4	11,6	11,8	12,1	12,3	12,8	13,2	13,7
	12	11,6	11,7	12,0	12,2	12,5	12,8	13,4	13,9	14,5

ОБЕЧАЙКИ - СВАРКА ПАЗОВ СТАЦИОНАРНЫМ АВТОМАТОМ (ШВОМ СТЫКОВОГО СОЕДИНЕНИЯ БЕЗ СКОСА КРОМОК, ДВУСТОРОННИМ) С РУЧНОЙ СВАРКОЙ С ДРУГОЙ СТОРОНЫ							Автоматическая сварка
Продольные наружные швы							Карта 99, лист 2
Диаметр обечайки, мм	Толщина, металла, мм	Длина паза обечайки, мм до
		1800	2000	2500	3000	3500	4000	4500	5000
		Штучно-калькуляционное время на один паз, мин.
500 - 2000		Ток постоянный, полярность обратная
	2	12,8	13,2	14,2	15,3	16,4	17,4	18,4	19,5
	3	12,4	12,8	13,8	14,7	15,7	16,6	17,5	18,5
	4	12,8	13,2	14,2	15,3	16,4	17,4	18,4	19,5
	5	13,2	13,6	14,8	15,9	17	18,2	19,3	20,5
		Ток переменный
	4 - 5	13,8	14,2	15,2	16,3	17,4	18,4	19,4	20,5
	6	14	14,4	15,5	16,6	17,7	18,8	19,9	21
	8 - 10	14,2	14,6	15,8	16,9	18	19,2	20,3	21,5
	12	15	15,6	17	18,4	19,8	21	22,5	24
Свыше 2000		Ток постоянный, полярность обратная
	2	13,8	14,2	15,2	16,3	17,4	18,4	19,4	20,5
	3	13,4	13,8	14,8	15,7	16,7	17,6	18,5	19,5
	4	13,8	14,2	15,2	16,3	17,4	18,4	19,4	20,5
	5	14,2	14,6	15,8	16,9	18	19.2	20,5	21,5
		Ток переменный
	4 - 5	14,8	15,2	16,2	17,3	18,4	19,4	20,5	21,5
	6	15	15,4	16,5	17,6	18,7	19,8	21	22
	8 - 10	15,2	15,6	16,8	18	19	20	21,5	22,5
	12	16	16,6	18	19,4	21	22	23,5	25

ОБЕЧАЙКИ - СВАРКА ПАЗОВ СТАЦИОНАРНЫМ АВТОМАТОМ (ШВОМ СТЫКОВОГО СОЕДИНЕНИЯ V-ОБРАЗНЫМ СО СКОСОМ ДВУХ КРОМОК, ДВУСТОРОННИМ) С РУЧНОЙ СВАРКОЙ С ДРУГОЙ СТОРОНЫ								Автоматическая сварка
Продольные наружные швы								Карта 100
								Индекс шва Ар-С8
Диаметр обечайки, мм	Толщина, металла, мм	Длина паза обечайки, мм до
		500	600	700	800	900	1000	1200	1400	1600
		Штучно-калькуляционное время на один паз, мин.
500 - 2000		Ток переменный
	5	10,1	10,2	10,4	10,6	10,8	11	11,4	11,8	12,2
	6 - 8	10,4	10,6	10,8	11,1	11,3	11,6	12	12,6	13,2
	10 - 14	10,1	10,2	10,4	10,6	10,8	11	11,4	11,8	12,2
Свыше 2000	5	11,1	11,2	11,4	11,6	11,8	12	12,4	12,8	13,2
	6 - 8	11,4	11,6	11,8	12,1	12,3	12,6	13	13,6	14,2
	10 - 4	11,4	11,6	11,8	12,1	12,3	12,6	13	13,6	14,2

Диаметр обечайки, мм	Толщина, металла, мм	Длина паза обечайки, мм до
		1800	2000	2200	2500	3000	3500	4000	4500	5000
		Штучно-калькуляционное время на один паз, мин.
500 - 2000		Ток переменный
	5	13,6	14	14,4	15	16	17	18	19	20
	6 - 8	14,7	15,2	15,7	16,5	17,8	19	20,5	21,5	23
	10 - 14	14,7	15,2	15,7	16,5	17,8	19	20,5	21,5	23
Свыше 2000	5	14,6	15	15,4	16	17	18	19	20	21
	6 - 8	15,7	16,2	16,7	17,5	18,8	20	21,5	22,5	24
	10-14	15	16,2	16,7	17,5	18,8	20	21,5	22,5	24

ОБЕЧАЙКИ - СВАРКА ПАЗОВ СТАЦИОНАРНЫМ АВТОМАТОМ (ШВОМ СТЫКОВОГО СОЕДИНЕНИЯ V-ОБРАЗНЫМ СО СКОСОМ ДВУХ КРОМОК, ДВУСТОРОННИМ) С РУЧНОЙ СВАРКОЙ С ДРУГОЙ СТОРОНЫ								Автоматическая сварка
Продольные наружные швы								Карта 101, лист 1
								Индекс шва Ар-С16
Диаметр обечайки мм	Толщина, металла, мм	Длина паза обечайки, мм до
		500	600	700	800	900	1000	1200	1400	1600
		Штучно-калькуляционное время на один паз, мин.
500 - 2000		Ток переменный
	20 - 22	13,6	13,9	14,6	15,2	16,5	17,8	19,1	20,5	21,5
	24 - 28	15,6	16,1	17,2	18,2	20	22	24	26	28
	30 - 32	17,6	18,3	19,7	21	24	26,5	29	32	35
	34 - 36	20,5	21,5	23,5	25,5	29	33	37	41	44,5
	38 - 40	22,5	24	26	28,5	33	37,5	42	47	51,5
	42 - 44	23	26	29	31,5	37	42,5	48	23	59
	46	27	28,5	31,5	35	41	47	53,5	60	66
	48	28,5	30,5	34	37	44	51	58	64,5	71
	50	31,5	33,5	37	41	49	57	65	72,5	80
	52 - 56	36,5	39	43,5	48,5	58	67,5	77	87	97
	58 - 60	43,5	46,5	53	59	71	83	95	108	120
Свыше 2000		Ток переменный
	20 - 22	15,6	15,9	16,6	17,2	18,5	19,8	21	22,5	23,5
	24 - 28	17,6	18	19,2	20	22	24	26	28	30
	30 - 32	19,6	20	21,5	23	26	28,5	31	34	37
	34 - 36	22,5	23,5	25,5	27,5	31	35	39	43	46,5
	38 - 40	24,5	26	28	30,5	35	39,5	44	49	53,5
	42 - 44	27	28	31	33,5	39	44,5	50	55	61
	46	29	30,5	33,5	37	43	49	55,5	62	68
	48	30,5	32,5	36	39	46	53	60	66,5	73
	50	33,5	35,5	39	43	51	59	67	74,5	82
	52 - 56	38,5	41	45,5	50,5	60	69,5	79	89	99
	58 - 60	45,5	48,5	55,5	61	73	85	97	110	122

ОБЕЧАЙКИ - СВАРКА ПАЗОВ СТАЦИОНАРНЫМ АВТОМАТОМ (ШВОМ СТЫКОВОГО СОЕДИНЕНИЯ X-ОБРАЗНЫМ С ДВУМЯ НЕСИММЕТРИЧНЫМИ СКОСАМИ ДВУХ КРОМОК, ДВУСТОРОННИМ) С РУЧНОЙ СВАРКОЙ С ДРУГОЙ СТОРОНЫ							Автоматическая сварка
Продольные наружные швы							Карта 101, лист 2
Диаметр обечайки, мм	Толщина металла, мм	Длина паза обечайки, мм до
		2000	2200	2500	3000	3500	4000	4500	5000
		Штучно-калькуляционное время на один паз, мин.
500-2000		Ток переменный
	20 - 22	26	27,5	30	30,5	36	39	42	50
	24 - 28	33,5	35,4	39,5	43,6	48,6	53,5	59	64
	30 - 32	40,6	43,4	39	54,5	61	68	75	82
	34 - 36	51	55	63	70,5	80	89,5	99	108,5
	38 - 40	59	63,5	73	82	93,5	105	117	128
	42 - 44	67	72,5	83	94	107,5	121	136	148
	46	75	81	94	106	121	137	153	168
	48	81	88,5	101	115	132	149	169	183
	50	91	98,5	114	130	149	169	188	208
	52 - 56	105	116	135	154	178	201	220	249
	58 - 60	135	147	171	195	226	257	287	317
Свыше 2000	20 - 22	30	31,5	34	36,5	40	43	46	54
	24 - 28	37,5	39,4	43,5	47,6	52,6	57,5	63	68
	30 - 32	44,6	47,4	51	53,5	65	72	79	86
	34 - 36	55	59	67	74,5	84	93,5	103	112,5
	38 - 40	63	67,5	77	86	97,5	109	121	132
	42 - 44	71	76,5	87	98	111,5	125	140	152
	46	79	85	93	110	125	141	157	172
	48	85	92,5	105	119	136	153	173	187
	50	93	102,5	118	134	153	173	192	212
	52 - 56	109	120	139	158	182	205	224	253
	58 - 60	139	151	1175		237	261	291	321

ОБЕЧАЙКИ - СВАРКА ПАЗОВ ПЕРЕНОСНЫМ АВТОМАТОМ (ШВОМ СТЫКОВОГО СОЕДИНЕНИЯ БЕЗ СКОСА КРОМОК, ОДНОСТОРОННИМ НА ФЛЮСОВОЙ ПОДУШКЕ) Продольные внутренние швы								Автоматическая сварка
								Карта 102, лист 1
								Индекс шва Аф-C3
Диаметр обечайки, мм	Толщина металла, мм	Длина паза обечайки, мм до
		500	600	700	800	900	1000	1200	1400	1600
		Штучно-калькуляционное время на один паз, мин.
1000 - 1500		Ток постоянный, полярность обратная
	2	13,6	14,0	14,2	14,5	14,5	15,0	15,5	16,5	17,0
	3	13,2	13,3	13,5	13,8	14,1	14,3	14,8	15,2	15,7
	4	13,3	13,4	13,7	14,0	14,2	14,4	15,0	15,4	15,8
	5 - 6	13,5	13,6	14,0	14,2	14,5	14,7	15,2	15,8	16,3
	8 - 10	16	16,5	17,1	17,8	18,5	19,3	20,5	22	24
		Ток переменный
	5	13,5	13,6	13,9	14,2	14,4	14,7	15,2	15,8	16,3
	6	13,5	13,6	13,9	14,2	14,4	14,7	15,2	15,8	16,3
	7	13,5	13,6	13,9	14,2	14,4	14,7	15,2	15,8	16,3
	8 - 10	15,6	16,0	16,6	17,3	18,0	18,6	20	21	22,5
Свыше 1500		Ток постоянный, полярность обратная
	2	14,6	15,0	15,2	15,5	15,6	16,0	16,5	17,5	18,0
	3	14,2	14,3	14,5	14,8	15,1	15,3	15,8	16,2	16,7
	4	14,3	14,4	14,7	15,0	15,2	15,4	16,0	16,4	16,8
	5 - 6	14,5	14,6	15,0	15,2	15,5	15,7	16,2	16,5	17,3
	8 - 10	16	17,5	18,1	18,8	19,5	20,3	21,5	23	25
		Ток переменный
	5	14,5	14,6	14,9	15,2	15,4	15,7	16,2	16,8	17,3
	6	14,5	14,6	14,9	15,2	15,4	15,7	11,2	16,8	17,3
	7	14,5	14,6	14,9	15,2	15,4	15,7	16,2	16,8	17,3
	8 - 10	16,6	17,0	17,6	18,3	19,0	19,6	21	22	23,5

ОБЕЧАЙКИ - СВАРКА ПАЗОВ ПЕРЕНОСНЫМ АВТОМАТОМ (ШВОМ СТЫКОВОГО СОЕДИНЕНИЯ БЕЗ СКОСА КРОМОК, ОДНОСТОРОННИМ НА ФЛЮСОВОЙ ПОДУШКЕ)							Автоматическая сварка
Продольные внутренние швы							Карта 102, лист 2
Диаметр обечайки, мм	Толщина металла, мм	Длина паза обечайки, мм до
		1800	2000	2200	2600	3000	3500	4000	4500	5000
		Штучно-калькуляционное время на один паз, мин.
1000 - 1500		Ток постоянный, полярность обратная
	2	17,2	17,5	18,4	19,5	20,5	22	23,5	25	26,5
	3	16,1	16,5	17	18,0	19,0	20,5	21	22,4	23,5
	4	16,1	16,5	17,3	18,2	19,2	20,4	21,5	22,5	24,0
	5 - 6	16,5	17,4	18,0	19,4	20	21,5	22,5	24,5	25,5
	8 - 10	25,4	26,5	28	31,0	37,0	37,5	41,2	44,0	48,5
		Ток переменный
	5	16,8	17,4	17,9	19	20	21,5	23	24	25,5
	6	16,8	17,4	17,9	19	20	21,5	23	24	25,5
	7	16,8	17,4	17,9	19	20	21,5	23	24	25,5
	8 - 10	24	25,0	26,5	29	32	35	38	42	45
Свыше 1500		Ток постоянный, полярность обратная
	2	19,2	19,5	20,4	21,5	22,5	24	25,5	27	28,5
	3	18	18,5	19	20,0	21,0	22,5	23	24,4	25,5
	4	18	18,5	19,3	20,2	21,2	22,4	23,5	24,5	26,0
	5 - 6	18,5	19,4	20,0	21,4	22	23,5	24,5	26,5	27,5
	8 - 10	27,4	28,5	30	33,0	39,0	39,5	43,2	46,0	50,5
		Ток переменный
	5	18,8	19,4	19,9	21	22	23,5	25	26	27,5
	6	18,8	19,4	19,9	21	22	33,5	25	26	27,5
	7	18,5	19,4	19,9	21	22	23,5	25	26	27,5
	8 - 10	26	27,0	28,5	31	34	37	40	44	47

		Формула расчета: l = 2 (2b - a),
		где	l - длина обвариваемой кромки; b - ширина полки; a - толщина полки
N профиля	Положение кромок угольника в пространстве				Итого
	Вертикальное	Нижнее		Потолочное
	Длина обвариваемой кромки, мм
2	37	20		17	74
2	36	20		16	72
2,5	47	25		22	94
2,5	46	25		21	92
2,8	53	28		25	106
3,2	61	32		29	122
3,2	60	32		28	120
3,6	69	36		33	138
3,6	68	36		32	136
4	77	40		37	134
4	76	40		36	132
4,5	87	45		42	174
4,5	86	45		41	172
4,5	85	45		40	170
5	97	50		47	194
5	96	50		46	192
5	95,5	30		45	190
5,6	108	56		52,5	217
5,6	107	56		51	214
5,6	107	56		51	214
6,3	122	63		59	244
6,3	121	63		58	242
6,3	120	63		57	240
7	135,5	70		65,5	271
7	135	70		65	270
7	134	70		64	268
7	133	70		63	266
7	132	70		62	264
7,5	145	75		70	280
7,5	144	75		69	288
7,5	143	75		68	286
7,5	142	75		67	284
7,5	141	75		66	282
8	154,5	80		74,5	309
	154	80		74	308
	153	80		73	306
	152	80		72	304
9	174	90		84	348
	173	90		83	340
	172	90		82	344
	171	90		81	342
10	193,5	100		93,5	387
	193	100		93	386
	192	100		92	384
	190	100		90	380
	188	100		88	376
	186	100		86	372
	184	100		84	368
11	213	110		103	426
	212	110		102	424
12,5	242	125		117	484
	241	125		116	482
	240	125		115	480
	238	125		113	476
	236	125		111	472
	234	125		109	468
14	271	140		131	542
	270	140		130	540
	268	140		128	536
16	310	160		150	620
	309	160		149	618
	308	160		148	616
	306	160		146	612
	304	160		144	608
	302	160		142	604
	300	160		140	600
18	349	180		169	698
	348	180		168	696
20	388	200		168	776
	387	200		187	774
	386	200		186	772
	384	200		184	768
	380	200		180	760
	375	200		175	750
	370	200		170	740
22	426	220		206	852
	424	220		204	848
25	484	250		234	968
	482	250		232	964
	480	250		230	960
	478	250		230	960
	475	250		225	950
	472	250		222	944
	470	250		220	940

		Формула расчета: l = 2 (B - a + b),
		где	B - ширина большей полки; b - ширина меньшей полки; a - толщина полки; l - длина обвариваемой кромки
N профиля	Положение кромок угольника в пространстве				Итого
	Вертикальное	Нижнее		Потолочное
	Длина обвариваемой кромки, мм
2,5/1,6	47	16		13	76
3,2/2	61	20		17	98
3,2/2	60	20		16	96
4/2,5	77	25		22	124
4/2,5	76	25		21	122
4,5/2,8	87	28		25	140
4,5/2,8	86	28		24	138
5/3,2	97	32		29	158
5/3,2	96	32		28	156
5,6/3,6	108,5	36		32,5	177
5,6/3,6	108	36		32	176
5,6/3,6	107	36		31	174
6,3/4,0	122	40		36	198
6,3/4,0	121	40		35	196
7/4,5	135,5	45		40,5	221
7/4,5	135	45		40	220
7,5/5	145	50		45	240
	144	50		44	238
	142	50		42	234
8/5	155	50		45	250
	154	50		44	248
9/5,6	174,5	56		50,5	281
	174	56		50	280
	172	56		48	278
10/6,3	194	63		57	314
	193	63		56	312
	192	63		55	310
	190	63		53	306
11/7	213,5	70		63,5	347
	213	70		63	346
	212	70		62	344
12,5/8	243	80		73	396
	242	80		72	394
	240	80		70	390
	238	80		68	386
14/9	272	90		82	444
	270	90		80	440
16/10	311	100		91	502
	310	100		90	500
	308	100		88	496
	306	100		86	492
18/11	350	110		100	560
	348	110		98	556
20/12,5	389	125		114	628
	388	125		113	626
	386	125		111	622
	384	125		109	618
25/16,5	488	165		153	806
	484	165		149	798
	482	165		147	794
	480	165		145	790

		Формула расчета: l = 2h + b + 0,6S,
		где	l - длина обвариваемой кромки; h - высота профиля; b - ширина утолщенной части; S - толщина стенки
N профиля	Положение кромок угольника в пространстве				Итого
	Вертикальное	Нижнее		Потолочное
	Длина обвариваемой кромки, мм
5	88	16		14,4	118,4
5,5	96,5	17		16,2	129,7
6	105	19		18,0	142,0
7	125	21		18,0	164
8	145	22		18,0	185
9	163,5	24		19,8	207,3
10	182	26		21,6	229,6
12	220,5	30		223,4	273,9
14а	259	33		25,2	317,2
б	253	35		32,4	320,4
16а	296	36		28,8	360,8
б	290	38		36,0	384,0
18а	333	40		32,4	405,4
б	327	42		39,6	408,6
20а	370	44		36,0	450
б	364	46		43,2	453,2
22а	407	48		39,6	494,6
б	401	50		46,8	497,8
24а	444	52		43,2	539,2
б	438	54		50,4	542,4
27а	504	55		43,2	602.2
б	498	57		50,4	605,4

		Формула расчета периметра балки P = 4 [0,5 (h - d) + (b - R)],
		где	h - высота балки; b - ширина полки; d - толщина стенки; t - средняя толщина полки; R - радиус внутреннего закругления
N профиля	Положение кромок тавровой балки в пространстве				Итого
	Вертикальное	Нижнее		Потолочное
	Длина обвариваемой кромки, мм
10	172	105,5		105,5	382
12	211	123		123	457
14	250	141		141	532
16	289	157		157	603
18	323	175		175	678
18а	327	195		195	717
20	367	195		195	757
20а	366	215		215	796
22	405	215		215	835
22а	404	235		235	874
24	442	224		224	890
24а	441	244		244	929
27	501	244		244	989
27а	499	264		264	1027
30	559	263		263	1085
30а	557	283		283	1124
33	615	273		273	1161
36	671	282		282	1235
40	748	302		302	1352
45	843	311		311	1465
50	939	330		330	1599
55	1034	350		350	1734
60	1129	369		369	1867
65	1223	388		388	1999
70	1317	407		407	2131
70а	1304	405		405	2114
70б	1287	403		403	2093

		Формула расчета периметра швеллера: P = 2(h + 2b - d),
		где	h - высота швеллера; b - ширина полки; d - толщина стенки
N профиля	Положение кромок швеллера в пространстве				Итого
	Вертикальное	Нижнее		Потолочное
	Длина обвариваемой кромки, мм
5	86	60		60	206
6,5	116	68		68	252
8,0	145	76		76	297
10	185	88		68	361
12	225	99		99	423
14	264	111		111	486
14а	283	119		119	521
16	303	123		123	549
16а	302	131		131	564
18	343	135		135	613
18а	341	139		139	619
20	382	148		148	678
20а	381	155		155	691
22	421	159		159	739
22а	420	169		169	758
24	460	175		175	810
24а	459	185		185	829
27	519	184		184	887
30	579	194		194	967
33	637	203		203	1043
36	695	213		213	1121
40	773	222		222	1217

Диаметр, мм	Длина окружности, м	Диаметр, мм	Длина окружности, м	Диаметр, мм	Длина окружности, м
100	0,314	400	1,255	2000	6,3
120	0,377	450	1,415	2500	7,85
140	0,439	500	1,570	3000	9,4
150	0,472	600	1,885	3500	11,0
175	0,539	700	2,2	4000	12,5
200	0,628	800	2,51	4500	14,1
219	0,689	900	2,825	5000	15,7
245	0,770	1000	3,14	5500	17,2
250	0,785	1200	3,78	6500	20,4
300	0,942	1400	4,40	7000	22,0
325	1,02	1600	5,0	-	-
350	1,1	1800	5,65	-	-

Толщина металла или катет шва, мм	Типы швов
	Индекс шва C2	Индекс шва C3	Индексы швов C5, C6	Индексы швов C8, C9	Индексы швов C11	Индексы швов C12	Индексы швов C13	Индексы швов C15
	Площади поперечных сечений швов, мм2
1	7	3,3	-
2	-	5,4	-
3	7,1	11,5	24	24
4	11,5	21,0	31	-
5	13,0	23,8	-	37
6	17,0	26,5	47	45
7	18,0		-	-
8	19,0		74	65
10			99	96
12			132	125			46	44
14			166	159			57	56
16			205	200			75	68
13			254	243			83	86
20			302	290	246	132	104	101
22			356	347	279	150	120	117
24			414	400	310	164	135	137
26			477	461	346	183	155	153

Толщина металла или катет шва, мм	Типы швов
	Индекс шва C11	Индекс шва C12	Индекс шва C13	Индекс шва C15
					Индекс шва C17
	Площади поперечных сечений швов, мм2
28	383	203	174	173	-
30	430	224	195	188	214,0
32	470	247	219	210	232,5
34	505	269	239	233	251,0
36	549	288	264	257	264,0
38	593	312	291	283	383,5
40	640	337	317	310	303,0
42	682	351		343	327,0
44	731	378		372	348,5
46	781	405		403	370,0
48	833	433		435	392,0
50	879	450		468	414,0
52	933	479		497	414,0
54	990	509		532	437,0
56	1038	530		569	460,5
58	1097	562		607	484,0
60	1157	594		646	499,5

Толщина металла или катет шва, мм	Типы швов
	Индексы швов T1, T4	Индексы швов T8, T9	Индекс шва T10
	Площади поперечных сечений швов, мм2
1	-
2	-
3	18
4	24
5	32
6	40	61
7	-	-
8	61	84
10	85	120
12	113	165	60
14	145	202	73
16	181	244	88
18	221	326	126
20	265	379	146
22		437	167
24		499	189
26		567

Толщина металла, мм	Типы швов
	Индекс шва С2				Индекс шва С3
	Марки электродов
	УОНИ-13		ОЗС-3		УОНИ-13		ОЗС-3
	диаметр электрода, мм	сила тока, a	диаметр электрода, мм	сила тока, a	диаметр электрода, мм	сила тока, a	диаметр электрода, мм	сила тока, a
1	-	-	-	-	2	60	-	-
2	-	-	-	-	2,5	100	-	-
3	3	130	-	-	3	110	-	-
4	4	200	4	240	3	130	4	240
5	4	200	4	240	4	160	4	240
6	5	250	5	320	4	200	5	320
7	5	250	5	320	-	-	-	-
8		250	5	320	-	-	-	-

Толщина металла, мм	Типы швов
	Индексы швов С5, С6				Индексы швов С8, С9
	Марки электродов
	УОНИ-13		ОЗС-3		УОНИ-13		ОЗС-3
	диаметр электрода, мм	сила тока, a	диаметр электрода, мм	сила тока, a	диаметр электрода, мм	сила тока, a	диаметр электрода, мм	сила тока, a
3	3	130	4	240	3	130	4	240
4	4	190	5	300	-	-	-	-
5	-	-	-	-	4	200	5	300
6	4/5	200/280	5	300	4	209	5	300
8	4/5	200/280	5/6	300/400	4/5	210/280	5/6	300/400
10	4/5	200/280	5/6	300/400	4/5	210/280	5/6	300/400
12	4/5	200/280	5/6	300/400	4/5	210/280	5/6	300/400
14	4/5	200/280	5/6	300/400	4/5	210/280	5/6	300/400
16	4/5	200/280	5/6	300/400	4/5	210/280	5/3	300/400
18	4/5	200/280	5/6	300/400	4/5	210/280	5/6	300/400
20	4/5	200/280	5/6	300/400	4/5	210/280	5/6	300/400
22	4/5	200/280	5/6	300/400	4/5	210/280	5/6	300/400
24	4/5	200/280	5/6	300/400	4/5	210/280	5/6	300/400
26	4/5	200/280	5/6	300/400	4/5	210/280	5/6	300/400

Толщина металла, мм	Типы швов
	Индекс шва С11				Индекс шва С12
	Марки электродов
	УОНИ-13		ОЗС-3		УОНИ-13		ОЗС-3
	диаметр электрода, мм	сила тока, a	диаметр электрода, мм	сила тока, a	диаметр электрода, мм	сила тока, a	диаметр электрода, мм	сила тока, a
20	5	250/280	5/6	300/400	5	150/280	5/6	300/400
22	5	250/280	5/6	300/400	5	150/280	5/6	300/400
24	5	250/280	5/6	300/400	5	150/280	5/6	300/400
26	5	250/280	5/6	300/400	5	150/280	5/6	300/400
28	5	250/280	5/6	300/400	5	150/280	5/6	300/400
30	5	250/280	5/6	300/400	5	150/280	5/6	300/400
32	5	250/280	5/6	300/400	5	150/280	5/6	300/400
34	5	250/280	5/6	300/400	5	150/280	5/6	300/400
36	5	250/280	5/6	300/400	5	150/280	5/6	300/400
38	5	250/280	5/6	300/400	5	150/280	5/6	300/400
40	5	250/280	5/6	300/400	5	150/280	5/6	300/400
42	5	250/280	5/6	300/400	5	150/280	5/6	300/400
44	5	250/280	5/6	300/400	5	150/280	5/6	300/400
46	5	250/280	5/6	300/400	5	150/280	5/6	300/400
48	5	250/280	5/6	300/400	5	150/280	5/6	300/400
50	5	250/280	5/6	300/400	5	150/280	5/6	300/400
52	5	250/280	5/6	300/400	5	150/280	5/6	300/400
54	5	250/280	5/6	300/400	5	150/280	5/6	300/400
56	5	250/280	5/6	300/400	5	150/280	5/6	300/400
58	5	250/280	5/6	300/400	5	150/280	5/6	300/400
60	5	250/280	5/6	300/400	5	150/280	5/6	300/400

Толщина металла, мм	Типы швов
	Индекс шва С13				Индекс шва С15
	Марки электродов
	УОНИ-13		ОЗС-3		УОНИ-13		ОЗС-3
	диаметр электрода, мм	сила тока, a	диаметр электрода, мм	сила тока, a	диаметр электрода, мм	сила тока, a	диаметр электрода, мм	сила тока, a
12	4/5	200/280	5	300	4	200	6	400
14	4/5	200/280	5	300	4/5	200/280	6	400
16	4/5	200/280	5/6	300/400	4/5	200/280	6	400
18	4/5	200/280	5/6	300/400	4/5	200/280	6	400
20	4/5	200/280	5/6	300/400	4/5	200/280	6	400
22	4/5	200/280	5/6	300/400	4/5	200/280	6	400
24	4/5	200/280	5/6	300/400	4/5	200/280	6	400
26	4/5	200/280	5/6	300/400	4/5	200/280	6	400
28	4/5	200/280	5/6	300/400	4/5	200/280	6	400
30	4/5	200/280	5/6	300/400	4/5	200/280	6	400
32	4/5	200/280	5/6	300/400	4/5	200/280	6	400
34	4/5	200/280	5/6	300/400	4/5	200/280	6	400
36	4/5	200/280	5/6	300/400	4/5	200/280	6	400
38	4/5	200/280	5/6	300/400	4/5	200/280	6	400
40	4/5	200/280	5/6	300/400	4/5	200/280	6	400
42					4/5	200/280	6	400
44					4/5	200/280	0	400
46					4/5	200/280	6	400
48					4/5	200/280	6	400
50					4/5	200/280	6	400
52					4/5	200/280	6	400
54					4/5	200/280	6	400
56					4/5	200/280	6	400
58					4/5	200/280	6	400
60					4/5	200/280	6	400

Толщина металла, мм	Типы швов
	Индекс шва С17
	Марки электродов
	УОНИ-13		ОЗС-3
	диаметр электрода, мм	сила тока, a	диаметр электрода, мм	сила тока, a
30	5	250/280	6	400
32	5	250/280	6	400
34	5	250/280	6	400
36	5	250/280	6	400
38	5	250/280	6	400
40	5	250/280	6	400
42	5	250/280	6	400
44	5	250/280	6	400
46	5	250/280	6	400
48	5	250/280	6	400
50	5	250/280	6	400
52	5	250/280	6	400
54	5	250/280	6	400
56	5	250/280	6	400
58	5	250/280	6	400
60	5	250/280	6	400

Толщина металла или катет шва, мм	Типы швов
	Индексы швов Т1, Т4				Индексы швов Т8, Т9				Индекс шва Т10
	Марки электродов
	УОНИ-13		ОЗС-3		УОНИ-13		ОЗС-3		УОНИ-13		ОЗС-3
	диаметр электрода, мм	сила тока, a	диаметр электрода, мм	сила тока, a	диаметр электрода, мм	сила тока, a	диаметр электрода, мм	сила тока, a	диаметр электрода, мм	сила тока, a	диаметр электрода, мм	сила тока, a
3	3	120	5	300	-	-	-	-	-	-	-	-
4	4	200	5	300	-	-	-	-	-	-	-	-
5	5	250	6	400	-	-	-	-	-	-	-	-
6	5	280	6	400	4	200	5	300	-	-	-	-
8	5	280	6	400	4/5	200/280	6	400	-	-	-	-
10	5	280	6	400	4/5	200/280	6	400	-	-	-	-
12	5	280	6	400	4/5	200/280	6	400	4/5	200/280	6	400
14	5	280	6	400	4/5	200/280	6	400	4/5	200/280	6	400
16	5	280	6	400	4/5	200/280	6	400	4/5	200/280	6	400
13	5	280	6	400	4/5	200/280	6	400	4/5	200/280	6	400
20	5	280	6	400	4/5	200/280	6	400	4/5	200/280	6	400
22					4/5	200/280	6	400	4/5	200/280	6	400
24					4/5	200/280	6	400	4/5	200/280	6	400
26					4/5	200/280	6	400	4/5	200/280	6	400

Глубина подварки, мм	Швы стыковых соединений				Швы тавровых соединений
	Марки электродов
	УОНИ-13		ОЗС-3		УОНИ-13		ОЗС-3
	Режимы сварки
	диаметр электрода, мм	сила тока, a	диаметр электрода, мм	сила тока, a	диаметр электрода, мм	сила тока, a	диаметр электрода, мм	сила тока, a
	Без подрубки корня шва
3	4	200	5	300	3	120	5	300
4	4	200	5	300	-	-	-	-
5	4	200	5	300	-	-	-	-
	При подрубке корня шва пневматическим инструментом
3	5	280	5	300	4	190	5	300
4	5	280	5	300	4	200	5	300
5	5	280	6	400	4	200	6	300
	При разделке корня шва воздушно-дуговой строжкой
3	5	280	5	300	-	-	-	-
4	5	280	5	300	-	-	-	-
5	5	280	6	400	-	-	-	-

Толщина металла, мм	Толщина металла, мм
	Индексы швов С3, С6		Индекс шва С7
	Марка электродов
	УОНИ-13		УОНИ-13
	диаметр электрода, мм	сила тока, a	диаметр электрода, мм	сила тока, a
2	2	70	3	110
2,5	2	70	3	110
3	2	70	3	100
3,5	2	70	3	120
4	2	110	3	120
5	2	110	3	120
6	2	110	4	140/200
7	3/4	120/140	4	140/200
8	3/4	120/140	4	140/200
9	3/4	120/140	4	140/200
10	3/4	120/140	4/5	140/200
11	3/4	120/140	4/5	140/200
12	3/4	120/140	4/5	140/200
14	3/4	120/140	4/5	140/200
16	3/4	120/140	4/5	200/250
18	3/4	120/140	4/5	200/250
20	3/4	120/140	4/5	200/250

Толщина металла, мм	Типы швов
	Индекс шва С9		Индекс шва С10
	Марка электродов
	УОНИ-13		УОНИ-13
	диаметр электрода, мм	сила тока, a	диаметр электрода, мм	сила тока, a
2	-	-	3	110
2,5	-	-	3	110
3	2	70	3	110
3,5	2	70	3	110
4	3	110	3	120
5	3	110	3	120
6	3	110	4/5	140/200
7	3/4	120/140	4/5	140/200
8	3/4	120/140	4/5	140/200
9	3/4	120/140	4/5	140/200
10	3/4	120/140	4/5	140/200
11	3/4	120/140	4/5	140/200
12	3/4	120/140	4/5	140/200
14	3/4	120/140	4/5	140/200
16	3/4	120/140	4/5	200/250
18	3/4	120/140	4/5	200/250
20	3/4	120/140	4/5	200/250

Толщина металла, мм	Типы швов
	Индекс шва С10б		Индекс шва С10в
	Марка электродов
	УОНИ-13		УОНИ-13
	диаметр электрода, мм	сила тока, a	диаметр электрода, мм	сила тока, a
2	3	110	3	110
2,5	3	110	3	110
3	3	110	3	110
3,5	3	120	3	110
4	3	120	3	120
5	3	120	3	120
6	4/5	140/200	4/5	140/200
7	4/5	140/200	4/5	140/200
8	4/5	140/200	4/5	140/200
9	4/5	140/200	4/5	140/200
10	4/5	140/200	4/5	140/200
11	4/5	140/200	4/5	140/200
12	4/5	140/200	4/5	140/200
14	4/5	200/250	4/5	140/200
16	4/5	200/250	4/5	200/250
18	4/5	200/250	4/5	200/250
20	4/5	200/250	4/5	200/250

Толщина металла, мм	Типы швов
	Индекс шва С16а		Индекс шва У15		Индекс шва Н15
	Марка электродов
	УОНИ-13		УОНИ-13		УОНИ-13
	диаметр электрода, мм	сила тока, a	диаметр электрода, мм	сила тока, a	диаметр электрода, мм	сила тока, a
2	-				3	90
3	3	110			-	-
3,5	3	110			-	-
4	3	120	3	90	3	90
5	3	120	4	140	-	-
6	3	120	4	140	4	140
7	4/5	140/200	4/5	140/200	-	-
8	4/5	140/200	4/5	140/200	4/5	140/200
9	4/5	140/200	4/5	140/200	-	-
10	4/5	140/200	4/5	140/200	4/5	140/200
11	4/5	140/200	4/6	140/200	-	-
12	4/5	140/200	4/5	140/200	4/5	140/200
13	-	-	4/5	140/200	-	-
14	4/5	140/200	4/5	140/200	4/5	140/200
15	-	-	4/5	140/200	-	-
16	4/5	200/250	4/5	200/250	4/5	200/250
17	-	-	4/5	200/250	-	-
18	4/5	200/250	4/5	200/250	4/5	200/250
19	-	-	4/5	200/250	-	-
20	4/5	200/250	4/5	200/250	4/5	200/250

Толщина металла, мм	Типы швов
	Индекс шва А-С2				Индекс шва Аф-С2				Индекс шва Ар-С2				Индексы швов Аф-С3, Ам-С3
	Режимы сварки
	диаметр электронной проволоки, мм	Сила тока, a	напряжение на дуге, b	скорость сварки, м/час	диаметр электронной проволоки, мм	Сила тока, a	напряжение на дуге, b	скорость сварки, м/час	диаметр электронной проволоки, мм	Сила тока, a	напряжение на дуге, b	скорость сварки, м/час	диаметр электронной проволоки, мм	Сила тока, a	напряжение на дуге, b	скорость сварки, м/час
Ток постоянный, полярность обратная
2	1,6	150 - 200	30 - 32	50 - 66	1,6	110 - 140	30 - 32	50 - 55	1,6	150 - 200	30 - 32	50 - 55	1,6	200 - 230	24 - 26	32 - 35
3	2	220 - 250	30 - 32	60 - 70	2	210 - 350	32 - 34	40 - 60	2	230 - 240	30 - 32	60 - 65	2	300 - 320	29 - 31	40 - 50
4	2	280 - 350	30 - 32	50 - 60	2	210 - 350	32 - 34	40 - 60	2	320 - 350	30 - 32	50 - 55	3	460 - 480	31 - 33	40 - 45
5	2	280 - 350	30 - 32	50 - 60	2	210 - 350	32 - 34	40 - 60	2	320 - 350	30 - 32	40 - 45	3	500 - 550	32 - 34	35 - 40
6					2	210 - 350	32 - 34	40 - 60					3	500 - 550	32 - 34	35 - 40
7					2	500 - 525	34 - 38	30 - 37					-	-	-	-
8					2	500 - 525	34 - 38	30 - 37					4	675 - 725	35 - 36	28 - 30
10					2	500 - 525	34 - 38	30 - 37					4	675 - 725	35 - 36	28 - 30
12					2	500 - 525	34 - 38	30 - 37
14					2	500 - 525	34 - 38	30 - 37
16					2	525 - 550	40 - 42	20 - 25
18					2	525 - 550	40 - 42	20 - 25
20					2	525 - 550	40 - 42	20 - 25

Толщина металла, мм	Типы швов
	Индекс шва А-С2				Индекс шва Аф-С2				Индекс шва Ар-С2				Индексы швов Аф-С3, Ам-С3
																	Индекс шва А-С8
	Режимы сварки
	диаметр электронной проволоки, мм	Сила тока, a	напряжение на дуге, b	скорость сварки, м/час	диаметр электронной проволоки, мм	Сила тока, a	напряжение на дуге, b	скорость сварки, м/час	диаметр электронной проволоки, мм	Сила тока, a	напряжение на дуге, b	скорость сварки, м/час	диаметр электронной проволоки, мм	Сила тока, a	напряжение на дуге, b	скорость сварки, м/час	диаметр электронной проволоки, мм	Сила тока, a	напряжение на дуге, b	скорость сварки, м/час
Ток переменный
4	3	400 - 450	32 - 34	55 - 65					3	420 - 450	31 - 34	50 - 55
5	3	400 - 450	32 - 34	55 - 65					3	420 - 450	31 - 34	50 - 55	3	550 - 600	33 - 35	37 - 40
6	4	450 - 550	32 - 34	45 - 50					5	500 - 600	34 - 36	45 - 50	4	650 - 700	34 - 36	30 - 40
7					5	700 - 775	36 - 38	28 - 30					5	880 - 900	35 - 37	30 - 40
8	5	700 - 900	34 - 40	35 - 40	5	700 - 775	36 - 38	28 - 30	5	750 - 850	36 - 40	40 - 45	5	950 - 1000	38 - 40	32 - 35
10	5	700 - 900	34 - 40	35 - 40	5	700 - 775	36 - 38	28 - 30	5	750 - 850	36 - 40	40 - 45	5	950 - 1000	38 - 40	32 - 35
12	5	700 - 900	34 - 40	35 - 40	5	700 - 775	36 - 38	28 - 30	5	750 - 850	36 - 40	34 - 46
14	5	900 - 1000	38 - 44	30 - 35	5	700 - 775	36 - 38	28 - 30
16	5	900 - 1000	38 - 44	30 - 35	6	950 - 1000	38 - 42	24 - 28									5	850 - 950	38 - 42	26 - 30
18	5	900 - 1000	38 - 44	30 - 35	6	950 - 1000	38 - 42	24 - 28									5	850 - 950	38 - 42	26 - 30
20	5	900 - 1000	38 - 44	30 - 35	6	950 - 1000	38 - 42	24 - 28									5	850 - 950	38 - 42	26 - 30
22					6	950 - 1000	38 - 42	24 - 28									5	800 - 950	38 - 42	30 - 35
24																	5	800 - 950	38 - 42	30 - 35
30					6	1000 - 1100	38 - 42	18 - 20									5	800 - 950	38 - 42	30 - 35
40					6	1100 - 1150	42 - 44	16 - 18
50					6	1200 - 1300	44 - 48	14 - 16

Толщина металла, мм	Типы швов
	Индекс шва Арр-С8				Индекс шва Ар-С8				Индекс шва А-С15				Индекс шва Ар-С16
	Режимы сварки
	диаметр электронной проволоки, мм	Сила тока, a	напряжение на дуге, b	скорость сварки, м/час	диаметр электронной проволоки, мм	Сила тока, a	напряжение на дуге, b	скорость сварки, м/час	диаметр электронной проволоки, мм	Сила тока, a	напряжение на дуге, b	скорость сварки, м/час	диаметр электронной проволоки, мм	Сила тока, a	напряжение на дуге, b	скорость сварки, м/час
Ток переменный
5					3	440 - 450	32 - 34	50 - 60
6 - 8					4 - 5	550 - 600	32 - 34	35 - 40
10 - 14	5	700 - 900	36 - 38	35 - 40	5	700 - 900	36 - 38	35 - 40
18	5	700 - 900	36 - 38	35 - 40					5	900 - 1000	40 - 42	35 - 40	5	850 - 900	36 - 42	25 - 35
20 - 22	5	850 - 950	38 - 42	30 - 35					5	1000 - 1100	40 - 42	30 - 35	5	900 - 950	38 - 42	25 - 35
24	5	850 - 950	38 - 42	30 - 35					5	1000 - 1100	40 - 42	30 - 35	5	900 - 950	38 - 42	25 - 35
26 - 28	5	850 - 950	38 - 40	30 - 35					5	900 - 1000	40 - 42	30 - 35	5	900 - 1000	38 - 44	25 - 35
30 - 32	5	850 - 950	38 - 40	30 - 35					5	900 - 1000	40 - 42	30 - 35	5	950 - 1000	38 - 44	25 - 30
34 - 36									5	900 - 1000	40 - 42	30 - 35	5	950 - 1000	38 - 44	25 - 30
38									5	900 - 1000	40 - 42	30 - 35	5	950 - 1000	38 - 44	25 - 30
40									5	900 - 1000	40 - 42	30 - 35	5	950 - 1000	38 - 44	25 - 30
42 - 44									5	900 - 1000	40 - 42	30 - 35	5	950 - 1000	38 - 44	25 - 30
46									5	900 - 1000	40 - 42	30 - 35	5	950 - 1000	38 - 44	25 - 30
48									5	900 - 1000	40 - 42	30 - 35	5	950 - 1000	38 - 44	25 - 30
52 - 56									5	1000 - 1100	42 - 44	25 - 30	5	1000 - 1100	44 - 48	20 - 25
58 - 60									5	1100 - 1200	42 - 44	20 - 25	5	1100 - 1200	44 - 48	18 - 20

Толщина металла, мм	Типы швов
	Индексы швов А-Т1, А-Т4				Индекс шва Ар-Т8				Индекс шва А-Т10
	Режимы сварки
	диаметр электронной проволоки, мм	Сила тока, a	напряжение на дуге, b	скорость сварки, м/час	диаметр электронной проволоки, мм	Сила тока, a	напряжение на дуге, b	скорость сварки, м/час	диаметр электронной проволоки, мм	Сила тока, a	напряжение на дуге, b	скорость сварки, м/час
Ток постоянный, полярность обратная
3	2	280 - 300	27 - 32	40 - 50
4 - 6	2	300 - 350	30 - 32	35 - 45
7 - 8	2	350 - 400	32 - 36	35 - 40
10 - 12	2	350 - 400	32 - 36	20 - 25	2	450 - 600	42 - 44	18 - 20
14	2	350 - 400	32 - 36	18 - 20	2	450 - 600	42 - 44	18 - 20
16	2	350 - 400	32 - 36	18 - 20	2	450 - 600	42 - 44	20 - 25
18	2	350 - 400	32 - 36	18 - 20	2	450 - 600	42 - 44	20 - 25
20					2	450 - 600	42 - 44	15 - 20
22					2	450 - 600	42 - 44	15 - 20
24					2	450 - 600	42 - 44	16 - 18

Толщина металла, мм	Типы швов
	Индексы швов А-Т1, А-Т4				Индекс шва Ар-Т8				Индекс шва А-Т10
	Режимы сварки
	диаметр электронной проволоки, мм	Сила тока, a	напряжение на дуге, b	скорость сварки, м/час	диаметр электронной проволоки, мм	Сила тока, a	напряжение на дуге, b	скорость сварки, м/час	диаметр электронной проволоки, мм	Сила тока, a	напряжение на дуге, b	скорость сварки, м/час
Ток переменный
4	2	340 - 380	33 - 36	30 - 31
5	3	440 - 460	29 - 32	50 - 55
6 - 8	5	700 - 750	30 - 33	55 - 60
10 - 12	5	740 - 760	33 - 35	40 - 50	5	900 - 950	38 - 42	25 - 35
14	5	740 - 760	33 - 35	30 - 40	5	900 - 950	38 - 42	25 - 35
16	5	740 - 760	33 - 35	30 - 40	5	900 - 950	38 - 42	25 - 35	5	650 - 700	34 - 36	25 - 35
18	5	740 - 760	33 - 35	30 - 40	5	900 - 950	38 - 42	25 - 35	5	650 - 700	34 - 36	25 - 35
20 - 24					5	850 - 900	38 - 40	25 - 35	6	900 - 1000	38 - 40	20 - 32
28									6	900 - 1000	38 - 40	20 - 32
30 - 34									5	900 - 950	38 - 40	20 - 32
36 - 40									5	900 - 950	38 - 42	20 - 28

Толщина металла, мм	Типы швов
	Индексы швов Тр-1, Тр-2				Индекс шва Тр-3				Индекс шва Тр-5				Индекс шва Н-14
	Режимы сварки
	диаметр электронной проволоки, мм	Сила тока, a	напряжение на дуге, b	скорость сварки, м/час	диаметр электронной проволоки, мм	Сила тока, a	напряжение на дуге, b	скорость сварки, м/час	диаметр электронной проволоки, мм	Сила тока, a	напряжение на дуге, b	скорость сварки, м/час	диаметр электронной проволоки, мм	Сила тока, a	напряжение на дуге, b	скорость сварки, м/час
2 - 3,5	2	150 - 200	30 - 32	55									-	-	-	-
4	-	-	-	-									2	280 - 300	27 - 32	35 - 45
5	2	200 - 240	30 - 32	50									-	-	-	-
6	2	260 - 300	30 - 32	45									2	300 - 350	30 - 32	30 - 40
7					2	440 - 480	30 - 35	45					-	-	-	-
8					2	440 - 480	30 - 35	45					2	350 - 400	32 - 36	30 - 35
10					2	440 - 480	30 - 35	45					2	350 - 400	32 - 36	20 - 22
12					2	440 - 480	30 - 35	40					2	350 - 400	32 - 36	20 - 22
14					2	440 - 480	30 - 35	40					2	350 - 400	32 - 36	18 - 20
16					2	440 - 500	30 - 35	35	3	500 - 550	32 - 35	40	2	350 - 400	32 - 36	18 - 20
18					2	440 - 500	30 - 35	35	3	500 - 550	32 - 35	40	2	350 - 400	32 - 36	18 - 20
20									3	500 - 550	32 - 35	40	2	350 - 400	32 - 36	18 - 20
22									3	500 - 550	32 - 35	40	2	350 - 400	32 - 36	18 - 20
24									3	550 - 575	35 - 37	35
26									3	550 - 575	35 - 37	35
28									3	550 - 575	35 - 37	35
30									3	550 - 575	35 - 37	35
32									3	550 - 575	35 - 37	35
34									3	575 - 600	38 - 40	30
36									3	575 - 600	38 - 40	30
38									3	575 - 600	38 - 40	27
40									3	575 - 600	38 - 40	27

Толщина металла, мм	Типы швов
	Индекс шва П-С2				Индекс шва Пр-С2
	Режимы сварки
	диаметр электронной проволоки, мм	Сила тока, a	напряжение на дуге, b	скорость сварки, м/час	диаметр электронной проволоки, мм	Сила тока, a	напряжение на дуге, b	скорость сварки, м/час
Ток постоянный, полярность обратная
2	1,6	150 - 180	28 - 30	40 - 45	1,6	150 - 180	28 - 30	35 - 40
3	2	200 - 300	30 - 32	35 - 40	1,6	190 - 200	28 - 30	25 - 30
4	2	200 - 300	30 - 32	35 - 40				25 - 30
5	2	300 - 400	35 - 40	30 - 35				25 - 30
8	2	300 - 400	35 - 40	30 - 35
10 - 14	2	400 - 500	38 - 42	25 - 30
16 - 18	2	550 - 600	38 - 42	22 - 26
20	2	650 - 700	38 - 42	20 - 24
Ток переменный
3 - 5	2	300 - 370	36 - 40	35 - 40	2	350 - 400	36 - 40	30 - 35
6 - 10	2	400 - 450	38 - 42	30 - 35
12 - 14	2	500 - 550	40 - 44	25 - 30
16 - 18	2	600 - 650	40 - 44	25 - 28
20	2	700 - 750	40 - 44	24 - 26

Толщина металла, мм	Типы швов
	Индекс шва П-С8				Индекс шва Прр-С8				Индекс шва Пр-С8				Индекс шва П-С15
	Режимы сварки
	диаметр электронной проволоки, мм	Сила тока, a	напряжение на дуге, b	скорость сварки, м/час	диаметр электронной проволоки, мм	Сила тока, a	напряжение на дуге, b	скорость сварки, м/час	диаметр электронной проволоки, мм	Сила тока, a	напряжение на дуге, b	скорость сварки, м/час	диаметр электронной проволоки, мм	Сила тока, a	напряжение на дуге, b	скорость сварки, м/час
Ток постоянный, полярность обратная
5 - 6									2	320 - 350	30 - 32	25 - 30
8 - 12									2	450 - 500	40 - 42	20 - 25
14 - 16	2	450 - 500	40 - 42	25 - 30	2	400 - 500	36 - 42	20 - 25	2	450 - 500	40 - 42	20 - 25
18	2	450 - 500	40 - 42	20 - 25	2	400 - 500	36 - 42	20 - 25	2	450 - 500	40 - 42	20 - 25
20 - 22	2	450 - 500	40 - 42	20 - 25	2	400 - 500	36 - 42	20 - 25	2	400 - 500	36 - 42	20 - 25	2	450 - 500	36 - 42	20 - 25
24 - 28	2	500 - 550	42 - 44	18 - 20	2	400 - 500	36 - 42	20 - 25					2	400 - 500	36 - 42	20 - 25
30 - 32					2								2	400 - 500	36 - 42	18 - 22
34 - 40													2	400 - 500	36 - 42	18 - 22
42 - 46													2	400 - 500	36 - 42	16 - 22
48 - 50													2	400 - 500	36 - 42	16 - 22
52 - 56													2	400 - 500	36 - 42	16 - 20
58 - 60													2	400 - 500	36 - 42	14 - 16
Ток переменный
5 - 6									2	350 - 400	36 - 40	35 - 40
8 - 12									2	450 - 550	40 - 44	25 - 30
14	2	450 - 550	40 - 44	20 - 25	2	450 - 550	40 - 44	25 - 30
16 - 18	2	450 - 550	40 - 44	18 - 22	2	450 - 550	40 - 44	25 - 30	2	450 - 550	40 - 44	25 - 30
20 - 22	2	550 - 600	42 - 44	18 - 20	2	450 - 550	40 - 44	20 - 25	2	450 - 550	40 - 44	20 - 30
24 - 34	2	550 - 600	42 - 44	18 - 20									2	450 - 500	40 - 44	20 - 25
36 - 42													2	400 - 500	40 - 44	20 - 25
44 - 48													2	400 - 500	40 - 44	20 - 25
50													2	400 - 500	40 - 44	18 - 20
52 - 56													2	400 - 500	40 - 44	18 - 20
58 - 60													2	500 - 600	42 - 44	16 - 18
													2	500 - 600	42 - 44	12 - 14

Толщина металла или катет шва, мм	Типы швов
	Индекс шва Пр-С16				Индексы швов П-Т1, П-Т4				Индекс шва Пр-Т8				Индекс шва Пр-Т11
	Режимы сварки
	диаметр электронной проволоки, мм	Сила тока, a	напряжение на дуге, b	скорость сварки, м/час	диаметр электронной проволоки, мм	Сила тока, a	напряжение на дуге, b	скорость сварки, м/час	диаметр электронной проволоки, мм	Сила тока, a	напряжение на дуге, b	скорость сварки, м/час	диаметр электронной проволоки, мм	Сила тока, a	напряжение на дуге, b	скорость сварки, м/час
Ток переменный, полярность обратная
3					1,6	170 - 180	24 - 26	25
3					1,6	200 - 210	24 - 26	30
3					1,6	220 - 230	24 - 26	40
4					1,6	280 - 290	26 - 28	30
3 - 4					2	280 - 320	28 - 30	50 - 60
5 - 6					2	300 - 400	30 - 32	25 - 30
7					2	340 - 380	30 - 32	20 - 25
8 - 10					2	380 - 420	30 - 32	18 - 20	2	400 - 500	42 - 46	16 - 25
12					2	380 - 420	32 - 34	20 - 25	2	400 - 500	42 - 46	16 - 25
14 - 16					2	380 - 420	32 - 34	18 - 20	2	400 - 500	42 - 46	14 - 20
18					2	380 - 420	32 - 34	12 - 15
20	2	450 - 600	36 - 42	20 - 25					2	400 - 500	42 - 44	14 - 20	2	450 - 500	42 - 44	18 - 20
22	2	450 - 600	36 - 42	20 - 25					2	450 - 500	42 - 44	14 - 18	2	450 - 500	42 - 44	14 - 25
24 - 26	2	400 - 500	36 - 42	20 - 25					2	450 - 500	42 - 44	14 - 18	2	450 - 500	42 - 44	14 - 20
28 - 32	2	400 - 500	36 - 42	20 - 25									2	450 - 500	42 - 44	14 - 18
34 - 36	2	400 - 500	36 - 42	18 - 22									2	450 - 500	42 - 44	12 - 16
38 - 40	2	400 - 500	36 - 42	18 - 22									2	450 - 500	42 - 44	12 - 14
42 - 60	2	400 - 500	36 - 42	16 - 22

Толщина металла или катет шва, мм	Типы швов
	Индекс шва Пр-С16				Индексы швов П-Т1; П-Т4
	Режимы сварки
	диаметр электронной проволоки, мм	Сила тока, a	напряжение на дуге, b	скорость сварки, м/час	диаметр электронной проволоки, мм	Сила тока, a	напряжение на дуге, b	скорость сварки, м/час
Ток постоянный, полярность прямая
3 - 4					2	320 - 400	30 - 34	40 - 45
5 - 8					2	420 - 450	35 - 40	40 - 42
Ток переменный
3 - 4					2	250 - 300	24 - 32	35 - 40
5 - 6					2	300 - 350	32 - 36	25 - 30
8					2	420 - 440	36 - 40	20 - 25
10					2	420 - 440	36 - 40	18 - 20
20 - 22	2	450 - 500	40 - 44	20 - 25
24 - 34	2	400 - 500	40 - 44	18 - 22
36 - 60	2	400 - 500	40 - 44	18 - 20

Толщина металла или катет шва, мм	Типы швов
	Индекс шва П-С2				Индексы швов П-Т1, П-Т4
	Режимы сварки
	диаметр электронной проволоки, мм	Сила тока, a	напряжение на дуге, b	скорость сварки, м/час	диаметр электронной проволоки, мм	Сила тока, a	напряжение на дуге, b	скорость сварки, м/час
	Порошковая проволока ПП-Ан1
2 - 4	2,5	250 - 280	22 - 25	18	2,5	250 - 280	22 - 25	18
5 - 6	2,5	250 - 280	22 - 25	17	2,5	250 - 280	22 - 25	17
8 - 10	3	300 - 320	23 - 25	16	3,0	330 - 350	23 - 25	16
12	3	300 - 320	23 - 25	15	3,0	330 - 350	23 - 25	16
14 - 16	3	300 - 320	23 - 25	15	3,0	330 - 350	23 - 25	15
18 - 20	3	330 - 350	23 - 25	14	3,0	330 - 350	23 - 25	14
	Порошковая проволока ПП-Ан2
2 - 4	2,5	320 - 350	22 - 24	24	2,5	320 - 350	22 - 24	24
5 - 6	2,5	320 - 350	22 - 24	22	2,5	320 - 350	22 - 24	22
8 - 10	3,0	360 - 380	24 - 26	20	3,0	400 - 420	24 - 25	20
12	3,0	360 - 380	24 - 26	18	3,0	420 - 480	24 - 26	20
14 - 16	3,0	360 - 380	24 - 26	18	3,0	420 - 480	24 - 26	18
18 - 20	3,0	400 - 480	24 - 26	16	3,0	420 - 480	24 - 26	16

Тип полуавтомата	Параметры характеристики
	сила сварочного тока, a	диаметр электродной проволоки, мм	скорость подачи электродной проволоки, м/мин.	длина шланга, м	емкость бункера для флюса, дм3	вес электродной проволоки в катушке, кг	скорость подачи электродной проволоки	род сварочного тока	Назначение
ПШ-5-1	80 - 650	1,2 - 2,0	1 - 10	-	0,4	8	Зависимая	Переменный или постоянный	Для стыковых и угловых швов деталей из малоуглеродистой стали S = 3 - 20 мм
ПДШМ-500	500	1,6 - 2,5	1,8 - 7	4	35	8	Независимая	"	S = 3 - 20 мм
ПШ-54	200 - 500	1,6 - 2,0	1,3 - 10	4	35	8	Зависимая	"	"
А-765	до 450	Сплошной 1,6 - 2; порошковой 1,6 - 3,5	0,97 - 9,7	5	-	-		Переменный или постоянный (преимущественно постоянный)	Для сварки и наплавки швов сплошной и порошковой проволокой открытой дугой

Тип автомата	Параметры характеристики
	сила сварочного тока, a	диаметр электродной проволоки, мм	скорость подачи электродной проволоки, м/мин.	скорость сварки, м/час	емкость бункера для флюса, дм3	вес автомата, кг	скорость подачи электродной проволоки	род сварочного тока	Назначение
АДС-500	500	1,6 - 2,5	1,8 - 7	15 - 70	4	29	Независимая	Постоянный	Для сварки малоуглеродистых сталей S = 20 - 30 мм
АДС-1000-2	400 - 1200	6	0,5 - 2	15 - 80	12	65	Зависимая	Переменный	Для сварки стыковых и угловых швов деталей из малоуглеродистой стали S = 6 - 30 мм
АДФ-500	500	0,8 - 2,5	1,5 - 16	1,5 - 70	2,5	35	Независимая	Постоянный	Для сварки стыковых и угловых швов деталей из малоуглеродистой стали S = 3 - 20 мм
А-540	80 - 380	3	1,3	79	-	30	"	"	Для приварки штуцеров диаметром 30 - 100 мм к барабанам котлов
АДК-500-3	500	1,6 - 2,5	1,5 - 16	20 - 70	2	350	"	"	Для сварки кольцевых швов стальных изделий цилиндрической формы диаметром 75 - 1200 мм
АДК-500-5						1200
АДК-500-6						650
АБС	300 - 1500	2 - 6	0,48 - 3,66	14 - 110	35	160	Независимая	Постоянный или переменный	Для сварки продольных и кольцевых швов, стыковых, угловых и нахлесточных соединений S = 2 - 30 мм
ТС-17-М	400 - 1200	1,6 - 5	0,84 - 6,7	16 - 126	4,5	42,0	"	"	Для сварки прямолинейных и кольцевых швов, стыковых, угловых и нахлесточных соединений S = 2 - 20 мм
ТС-17-С	400 - 1200	1,6 - 5	084 - 6,7	16 - 126	4,5	42,0
ТС-17-Р	400 - 1200	1,6 - 5	0,95 - 7,3	16 - 126	4,5	42,0
ТС-26	300 - 1500	3,6	0,7 - 7,8	9 - 80	16	50	"	Переменный	Сварка малоуглеродистой стали до S = 40 мм продольных кольцевых швов, стыковых соединений
ТС-32	400 - 1200	2 - 5	2,3 - 4,7	24 - 50	9	68	"	Постоянный	Для однопроходной односторонней сварки листового металла S = 3 - 12 мм
УТ-2000	300 - 2000	3 - 8	0,6 - 4,8	10 - 320	-	130	"	Переменный или постоянный	-
УТ-1500	300 - 1500	3 - 6	0,6 - 4,8	10 - 80	-	75	Независимая	Переменный или постоянный	-
УТ-1250-3	400 - 1200	1,6 - 6	0,75 - 16	20 - 80	9	55	"	"	Для сварки стыковых и угловых прямолинейных и криволинейных; швов S = 3 - 30 мм
УТ-1200	300 - 1200	3 - 6	0,32 - 1,66	6 - 82,5	-	135	"	"	-
АСУ-2	500	2	1,6 - 6,6	-	-	-	"	Постоянный	Для приварки к плоским листам полособульбового, углового и таврового профилей
АСУ-138	180 - 500	1,6 - 2	1,66 - 6,0	25 - 75		35	"	"	-
ДАСУ-1	200 - 500	2	0 - 8,0	15 - 60		53,7	"	-	-
САГ-4	500 - 1000	4 - 6	0,6 - 2,5	20 - 74	22	52	"	Постоянный или переменный	Для сварки продольных, преимущественно коротких швов, стыковых, угловых и нахлесточных соединений S = 6 - 20 мм
