"Общемашиностроительные нормативы времени на очистно-обрубные, дробеструйные и травильные работы. Массовое, крупносерийное, среднесерийное, мелкосерийное и единичное производство"
(утв. Постановлением Госкомтруда СССР, Секретариата ВЦСПС от 25.05.1987 N 341/18-13)

Внутренний объем барабана, м3, до	Частота вращения барабана, об./мин.	Время вращения барабана, мин.
1	25 - 30	35 - 50
2	17 - 20	45 - 60
Свыше 2	12 - 15	50 - 70

Наименование детали	Корпус
Материал отливки	Серый чугун
Метод формовки	Машинная
Размер опок в свету, мм	800 x 500 x 300 / 300
Количество отливок в форме, шт.	1
Масса отливки, кг	70
Тип производства	Крупносерийный

N карты	Наименование комплекса приемов	Факторы, влияющие на продолжительность комплекса приемов	Значение фактора	Время, мин.
Выбивка форм и стержней
2	Сбивка литниковых и выпорных чаш	Площадь основания чаши, дм2	4	0,262 · 2 = 0,524
		Количество чаш, шт.	2
4	Выбивка форм на полуавтоматической установке	Площадь опоки в свету, дм2	40	0,215
		Высота формы, мм	600
6	Снятие опок с выбивкой решетки	Площадь опоки в свету, дм2	40	0,157
		Расстояние перемещения, м	1
		Способ перемещения	Подъемником
7	Снятие отливок с выбивной решетки и транспортировка отливок	Масса отливки, кг	70	0,276
		Способ перемещения	Подъемником
		Расстояние перемещения, м	3
8	Отбивка литниковой системы от отливок	Сечение литников и выпоров, см2	4	0,158
		Количество литников и выпоров, шт.	2
	Итого на выбивку формы			1,330
11	Установка отливок на стержневую вибрационную машину и снятие их	Масса отливки, кг	70	0,388
		Расстояние перемещения, м	3
		Способ перемещения	Подъемником
12	Выбивка стержней из отливок на вибрационной машине	Объем стержней, дм3	16	0,629
		Категория сложности	II
	Итого на выбивку стержней			1,017
Очистка и обрубка отливок
24	Загрузка тележки отливками и ее разгрузка после очистки в дробеструйной камере	Масса отливки, кг	70	0,400
		Способ разгрузки	Подъемником
		Расстояние перемещения, м	3
25	Подготовка дробеструйной камеры к работе	На тележке 10 отливок	-	1,84 : 10 = 0,184
26	Очистка поверхности отливок в дробеструйной камере	Площадь поверхности отливки, дм2	25	0,429
		Категория сложности	II
	Итого на очистку			1,013
32	Обрубка остатков литников, выпоров и прибылей	Площадь сечения, см2	3,0	0,319 · 2 = 0,638
		Количество	2
	Итого на обрубку			0,638
36	Зачистка отливок переносным наждачным кругом	Прямолинейные заливы:
		длина, дм	8	0,340
		толщина, мм	2
		Криволинейные заливы:
		длина, дм	8	0,532
		толщина, мм	2
15	Повертывание, кантовка отливок	Способ кантовки	Вручную	0,144
		Угол поворота, град.	180
	Итого на зачистку			1,016

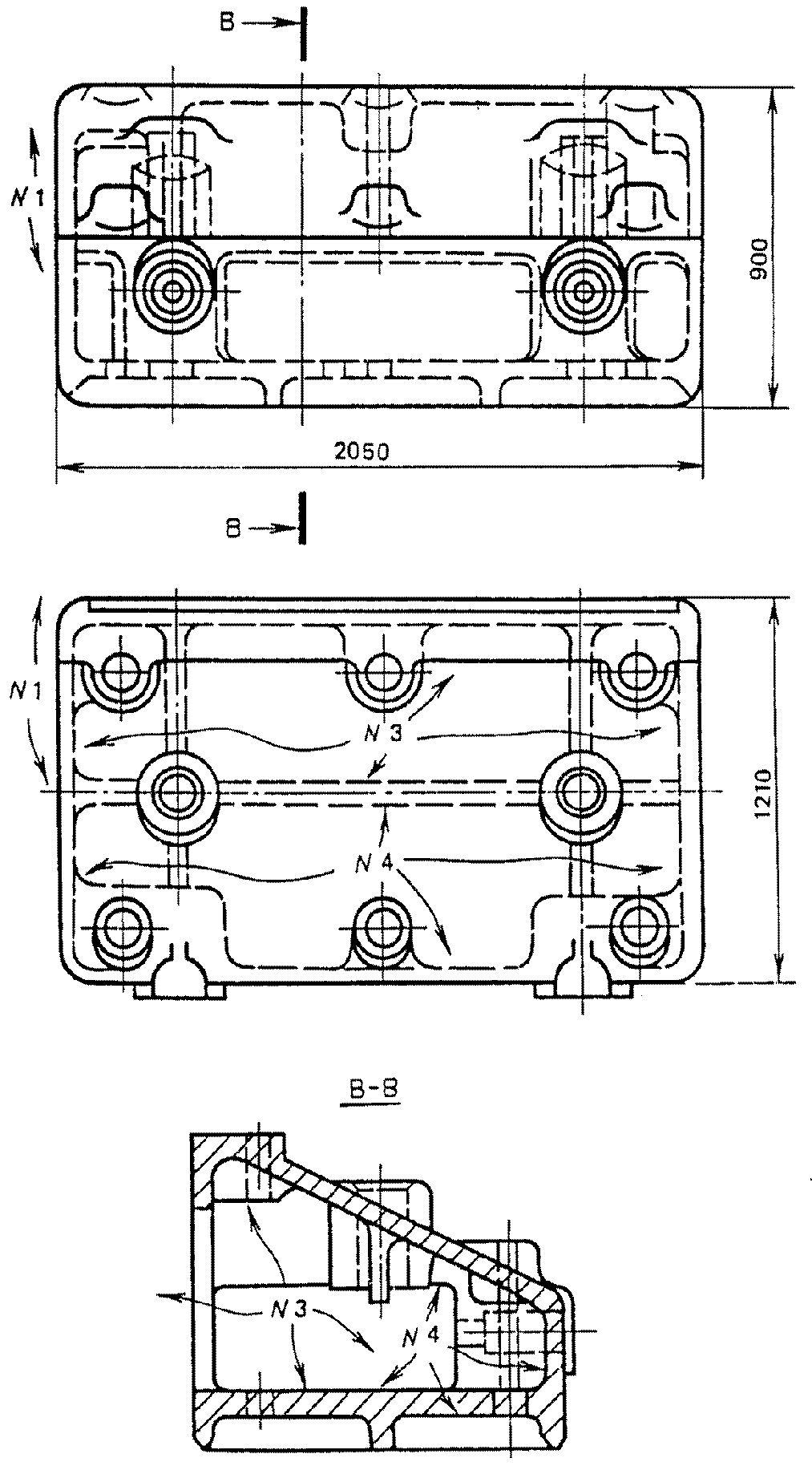

Наименование детали	Крышка редуктора
Материал отливки	Серый чугун
Метод формовки	Машинная всухую
Размер опок в свету, мм	2000 x 1400 x 500 / 500
Количество отливок в форме, шт.	1
Масса отливки, кг	560
Тип производства	Среднесерийный

N карты	Наименование комплекса приемов		Факторы, влияющие на продолжительность комплекса приемов	Значение фактора	Время, мин.
			Выбивка форм и стержней
48	Выбивка форм на выбивной вибрационной решетке		Площадь опоки в свету, м2	2,8	14,383 · 1,1 = 15,82
			Высота формы, м	1,0
			Транспортировка форм	Краном
	Итого на выбивку форм				15,82
52	Удаление стержней и очистка поверхности отливок в гидравлической камере
	1.	Загрузка тележки отливками и разгрузка	Способ загрузки, разгрузки отливки	Краном	1,464
			Масса отливки, кг	560	1,93
	2.	Кантовка отливки	Длина отливки, м	1,6
			Масса отливки, кг	560
			Способ кантовки	Краном
	Удаление стержней из отливок в гидрокамере		Объем стержней, дм3	315	11,338
			Категория сложности	II
	Итого на удаление стержней				14,732
Очистка и обрубка отливок
61	Загрузка тележки отливками и ее разгрузка после очистки в дробеструйной камере		Способ загрузки и разгрузки	Краном	0,952
			Масса отливки, кг	560
62	Подготовка дробеструйной камеры к работе		На тележке 6 отливок	-	2,05 : 6 = 0,34
63	Очистка поверхности отливок в дробеструйной камере		Площадь поверхности отливки, м2	3,8	8,21
			Материал отливки	Чугун
			Категория сложности	II
	Итого на очистку отливок				9,502
69	Обрубка средних и крупных отливок		Материал отливки	Чугун
			Прямолинейные заливы:
			длина, дм	10	0,129 · 10 = 1,29
			ширина, мм	5
			Криволинейные заливы:
			длина, дм	30	0,217 · 30 = 6,51
			ширина, мм	5
70	Обрубка остатков литников и выпоров		Материал отливки	Чугун
			Площадь сечения, см2	6	0,58 · 2 = 1,16
			Количество	2
	Итого на обрубку отливок				8,96
72	Зачистка отливок переносным наждачным кругом		Материал отливки	Чугун
			Прямолинейные заливы:		0,63
			длина, м	1,0
			ширина, мм	5
			Криволинейные заливы:		2,00
			длина, м	3,0
			ширина, мм	5,0
	Итого на зачистку отливок				2,63

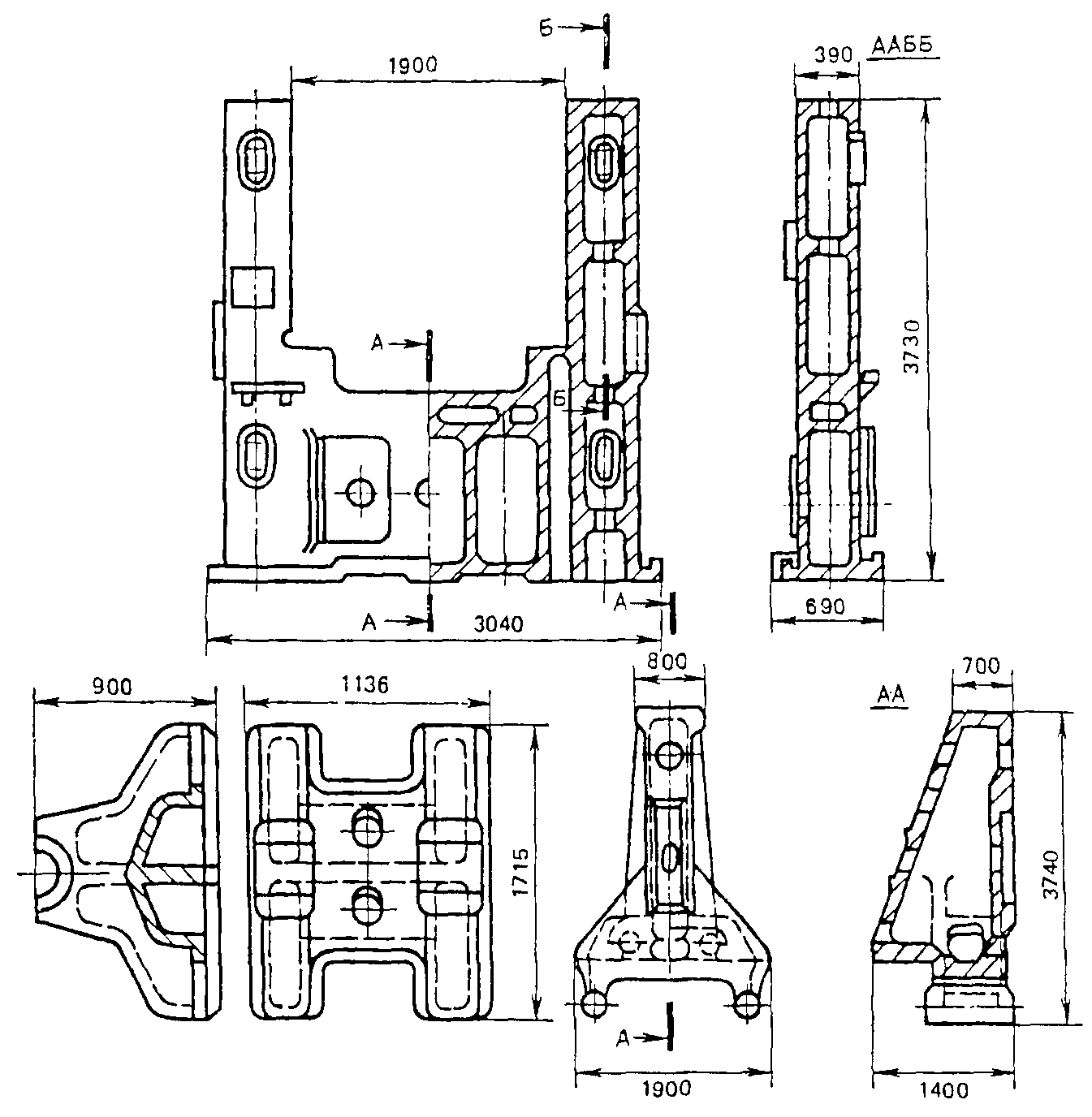

Наименование детали	Станина
Материал отливки	Серый чугун
Метод формовки	В опоках вручную, всухую
Размер опок в свету, мм	3500 x 1600 x 800 / 200
Количество отливок в форме, шт.	1
Масса отливки, кг	3060
Тип производства	Мелкосерийный

N карты	Наименование комплекса приемов		Факторы, влияющие на продолжительность комплекса приемов	Значение фактора	Время, мин.
Выбивка форм и стержней
84	Выбивка форм на вибрационной решетке		Площадь опоки в свету, м2	5,6	29,75 · 1,1 = 32,72
			Высота формы, м	1,0
			Материал отливки	Чугун
			Формовка	Всухую
	Итого на выбивку форм				32,72
88	Удаление стержней и очистка поверхности отливок в гидравлической камере		Масса отливки, кг	3060	41,92
			Категория сложности	II
	Итого на удаление стержней и очистку				41,92
Очистка и обрубка отливок
94	Очистка поверхности отливок в дробеструйной камере
	1.	Загрузка тележки отливками и ее разгрузка	Способ загрузки	Краном	2,320
			Масса отливки, кг	3060
	2.	Подготовка камеры к работе	На тележке 2 отливки		2,16 : 2 = 1,08
	3.	Очистка поверхности отливок в дробеструйной камере	Масса отливки, кг	3060	53,82
			Категория сложности	II
			Материал	Чугун
	Итого на очистку				57,22
99	Обрубка средних и крупных отливок		Материал отливки	Чугун
			Прямолинейные заливы:
			длина, дм	100	0,28 · 100 = 28,00
			ширина, мм	10
			Криволинейные заливы:
			длина, дм	50	0,47 · 50 = 23,50
			ширина, мм	10
			Внутренние заливы:
			1. Прямолинейные:
			длина, дм	60	0,28 · 60 · 1,25 = 21,00
			ширина, мм	10
			2. Криволинейные:
			длина, дм	50	0,47 · 50 · 1,25 = 29,37
			ширина, мм	10
100	Обрубка остатков литников, выпоров и прибылей		Площадь сечения, см2	9,6
			Количество	3	0,91 · 3 = 2,73
			Материал	Чугун
Итого на обрубку					104,60
103	Зачистка отливок переносным наждачным кругом		Масса отливки, кг	3060	43,94
			Категория сложности	II
			Материал	Чугун

Количество одновременно обрабатываемых отливок (П), шт.	3
Условия работы роторной линии	Нв = Нп
Продолжительность смены (Тсм), мин.	450
Время перерывов, предусмотренных технологическим процессом (Тпт), мин.	27

Модель	Грузоподъемность, т
31210	0,63
3124	1,00
31212	1,6
31213	2,5
31214	4,0
31215	6,3
31216	10,0
31217	16,0
31218	25,0
3119	40,0
21,422	30,0
425,431	30,0
435,894	30,0
МР-9	30,0
ИР-41	30,0
ИП-120	30,0

ПОДАЧА ЗАЛИТЫХ ФОРМ НА ВЫБИВНУЮ РЕШЕТКУ				Массовое и крупносерийное производство
				КАРТА 1
Содержание работы
Подъемником
1. Застропить форму за цапфы опок, приподнять и переместить на расстояние до 1 м к решетке. 2. Поставить форму на решетку и расстропить. 3. Переместить подъемник в исходное положение.
Вручную
1. Сдвинуть форму с конвейера на решетку или рольганг. 2. Переместить (до 1 м) форму по рольгангу
N позиции	Способ перемещения	Площадь опоки S, дм2, до
		10	20	30	50	100	200
		Время на форму, мин.
1	Подъемником	0,100	0,125	0,143	0,168	0,210	0,260
2	Вручную:
	сдвинуть форму	0,030				-
	переместить по рольгангу	0,025				0,03
	Индекс	а				б

СБИВКА ЛИТНИКОВЫХ И ВЫПОРНЫХ ЧАШ						Массовое и крупносерийное производство
						КАРТА 2
Содержание работы
1. Взять молоток, подойти к форме. 2. Надломить ударами молотка литниковую или выпорную чашу. 3. Удалить чашу с формы. 4. Положить молоток и чашу на место.
N позиции	Площадь основания чаши S, дм2, до
	1,0	1,2	1,6	2,0	2,5	3,0	4,0	5,0	6,0	8,0
	Время на чашу, мин.
1	0,09	0,104	0,129	0,153	0,182	0,210	0,262	0,311	0,358	0,446
Индекс	а	б	в	г	д	е	ж	з	и	к

РАСКРЕПЛЕНИЕ ОПОК			Массовое и крупносерийное производство
			КАРТА 3
Содержание работы
1. Взять молоток, подойти к форме (к стопке опок). 2. Сбить скобы молотком и отбросить в ящик (на пол). 3. Положить молоток на место.
N позиции	Количество скоб n, шт.
	2	4	6	8	10
	Время, мин.
1	0,126	0,218	0,302	0,380	0,454
Индекс	а	б	в	г	д

ВЫБИВКА ФОРМ НА ПОЛУАВТОМАТИЧЕСКОЙ РЕШЕТКЕ					Массовое и крупносерийное производство
					КАРТА 4		Лист 1
Содержание работы
1. Сдвинуть форму пневматическим толкателем на решетку. 2. Выбить форму на решетке.
Формовка всырую
N позиции	Площадь опоки в свету S, дм2, до	Высота формы H, мм, до
		200	300	400	500	600	800	1000
		Время на форму, мин.
Отливки из чугуна
1	10	0,053	0,065	-	-	-	-	-
2	12	0,059	0,072	-	-	-	-	-
3	14	0,065	0,080	0,092	-	-	-	-
4	16	0,071	0,086	0,100	-	-	-	-
5	20	0,082	0,099	0,115	0,128	-	-	-
6	25	0,094	0,114	0,132	0,147	-	-	-
7	30	0,105	0,128	0,147	0,164	-	-	-
8	35	0,116	0,141	0,162	0,181	0,198	-	-
9	40	-	0,153	0,176	0,196	0,215	-	-
10	45	-	0,164	0,189	0,211	0,231	0,266	-
11	50	-	0,176	0,202	0,226	0,247	0,285	-
12	60	-	0,197	0,226	0,253	0,276	0,318	-
13	70	-	0,216	0,249	0,278	0,304	0,350	0,390
14	80	-	0,235	0,271	0,302	0,330	0,380	0,424
15	90	-	0,253	0,291	0,325	0,355	0,409	0,456
16	100	-	-	0,311	0,347	0,379	0,437	0,487
17	120	-	-	0,348	0,388	0,425	0,489	0,545
18	140	-	-	0,383	0,427	0,467	0,538	0,600
19	160	-	-	0,416	0,464	0,507	0,584	0,652
20	200	-	-	0,478	0,533	0,583	0,671	0,749
T = 0,00095 S0,62 · H0,49
Отливки из стали и медных сплавов
21	10	0,061	0,075	-	-	-	-	-
22	12	0,069	0,084	-	-	-	-	-
23	14	0,076	0,092	0,106	-	-	-	-
24	16	0,082	0,100	0,115	-	-	-	-
25	20	0,094	0,115	0,133	0,148	-	-	-
26	25	0,108	0,132	0,152	0,170	-	-	-
27	30	0,121	0,148	0,171	0,190	-	-	-
28	35	0,134	0,163	0,188	0,209	0,229	-	-
29	40	-	0,177	0,204	0,227	0,249	-	-
30	45	-	0,190	0,219	0,245	0,267	0,308	-
31	50	-	0,203	0,234	0,261	0,286	0,329	-
32	60	-	0,228	0,262	0,292	0,320	0,368	-
33	70	-	0,251	0,268	0,322	0,352	0,405	0,452
Индекс		а	б	в	г	д	е	ж

ВЫБИВКА ФОРМ НА ПОЛУАВТОМАТИЧЕСКОЙ РЕШЕТКЕ					Массовое и крупносерийное производство
					КАРТА 4		Лист 2
N позиции	Площадь опоки в свету S, дм2, до	Высота формы H, мм, до
		200	300	400	500	600	800	1000
		Время на форму, мин.
34	80	-	0,272	0,313	0,350	0,382	0,440	0,491
35	90	-	0,293	0,337	0,376	0,411	0,474	0,528
36	100	-	-	0,360	0,401	0,439	0,505	0,564
37	120	-	-	0,403	0,449	0,492	0,566	0,631
38	140	-	-	0,444	0,495	0,541	0,623	0,695
39	160	-	-	0,482	0,537	0,588	0,677	0,755
40	200	-	-	0,553	0,617	0,675	0,777	0,867
T = 0,0011 S0,62 · H0,49
Отливки из алюминиевых и магниевых сплавов
41	10	0,040	0,048	-	-	-	-	-
42	12	0,044	0,054	-	-	-	-	-
43	14	0,049	0,060	0,069	-	-	-	-
44	16	0,053	0,065	0,074	-	-	-	-
45	20	0,061	0,074	0,085	0,094	-	-	-
46	25	0,070	0,085	0,098	0,109	-	-	-
47	30	0,078	0,095	0,109	0,117	-	-	-
48	35	0,086	0,105	0,120	0,134	0,147	-	-
49	40	-	0,114	0,132	0,147	0,161	-	-
50	45	-	0,123	0,141	0,157	0,172	0,198	-
51	50	-	0,131	0,151	0,168	0,184	0,212	-
52	60	-	0,147	0,169	0,189	0,207	0,238	-
53	70	-	0,162	0,186	0,208	0,227	0,262	0,292
54	80	-	0,176	0,201	0,225	0,246	0,283	0,316
55	90	-	0,189	0,218	0,244	0,266	0,307	0,342
56	100	-	-	0,232	0,258	0,286	0,325	0,363
57	120	-	-	0,260	0,290	0,317	0,365	0,407
58	140	-	-	0,286	0,319	0,349	0,402	0,448
59	160	-	-	0,311	0,347	0,379	0,436	0,487
60	200	-	-	0,357	0,398	0,436	0,501	0,559
Индекс		а	б	в	г	д	е	ж

ВЫБИВКА ФОРМ НА ВЫБИВНОЙ ВИБРАЦИОННОЙ РЕШЕТКЕ					Массовое и крупносерийное производство
					КАРТА 5		Лист 1
Содержание работы
1. Подать форму пневмотолкателем на выбивную решетку. 2. Выбить форму на решетке. 3. Переместить форму пневмотолкателем на литейный конвейер.
Формовка всырую
N позиции	Площадь опоки в свету S, дм2, до	Высота формы H, мм, до
		200	300	400	500	600	800	1000
		Время на форму, мин.
Отливки из чугуна
1	10	0,058	0,071	-	-	-	-	-
2	12	0,065	0,078	-	-	-	-	-
3	14	0,071	0,087	0,100	-	-	-	-
4	16	0,078	0,095	0,109	-	-	-	-
5	20	0,089	0,109	0,125	0,140	-	-	-
6	25	0,102	0,125	0,144	0,161	-	-	-
7	30	0,115	0,140	0,161	0,180	-	-	-
8	35	0,126	0,154	0,177	0,197	0,216	-	-
9	40	-	0,167	0,192	0,214	0,234	-	-
10	45	-	0,180	0,207	0,231	0,253	0,291	-
11	50	-	0,192	0,221	0,247	0,270	0,311	-
12	60	-	0,212	0,245	0,273	0,299	0,344	-
13	70	-	0,237	0,273	0,304	0,333	0,383	0,428
14	80	-	0,257	0,296	0,330	0,361	0,415	0,463
15	90	-	0,276	0,318	0,355	0,388	0,447	0,499
16	100	-	-	0,340	0,380	0,416	0,479	0,534
17	120	-	-	0,381	0,424	0,464	0,534	0,596
18	140	-	-	0,419	0,466	0,510	0,587	0,655
19	160	-	-	0,456	0,508	0,556	0,640	0,714
20	200	-	-	0,523	0,584	0,639	0,735	0,820
T = 0,00104 S0,62 · H0,49
Отливки из стали и медных сплавов
21	10	0,067	0,082	-	-	-	-	-
22	12	0,075	0,091	-	-	-	-	-
23	14	0,082	0,100	0,116	-	-	-	-
24	16	0,090	0,109	0,126	-	-	-	-
25	20	0,103	0,126	0,145	0,161	-	-	-
26	25	0,118	0,144	0,166	0,185	-	-	-
27	30	0,132	0,162	0,186	0,208	-	-	-
28	35	0,146	0,178	0,205	0,228	0,250	-	-
29	40	-	0,194	0,222	0,248	0,271	-	-
30	45	-	0,208	0,239	0,267	0,292	0,338	-
31	50	-	0,222	0,255	0,285	0,312	0,359	-
32	60	-	0,248	0,286	0,319	0,349	0,402	-
Индекс		а	б	в	г	д	е	ж

ВЫБИВКА ФОРМ НА ВЫБИВНОЙ ВИБРАЦИОННОЙ РЕШЕТКЕ					Массовое и крупносерийное производство
					КАРТА 5			Лист 2
N позиции	Площадь опоки в свету S, дм2, до	Высота формы H, мм, до
		200	300	400	500	600	800		1000
		Время на форму, мин.
33	70	-	0,274	0,315	0,351	0,384	0,442		0,493
34	80	-	0,297	0,342	0,381	0,417	0,480		0,536
35	90	-	0,319	0,368	0,410	0,449	0,517		0,576
36	100	-	-	0,393	0,438	0,479	0,551		0,615
37	120	-	-	0,440	0,490	0,536	0,618		0,689
38	140	-	-	0,484	0,540	0,590	0,680		0,758
39	160	-	-	0,526	0,586	0,641	0,738		0,823
40	200	-	-	0,603	0,674	0,736	0,848		0,946
T = 0,0012 S0,62 · H0,49
Отливки из алюминиевых и магниевых сплавов
41	10	0,043	0,052	-	-	-	-		-
42	12	0,048	0,059	-	-	-	-		-
43	14	0,053	0,065	0,074	-	-	-		-
44	16	0,058	0,070	0,081	-	-	-		-
45	20	0,066	0,081	0,093	0,104	-	-		-
46	25	0,076	0,093	0,107	0,119	-	-		-
47	30	0,085	0,104	0,119	0,133	-	-		-
48	35	0,094	0,114	0,131	0,147	0,160	-		-
49	40	-	0,124	0,143	0,159	0,174	-		-
50	45	-	0,133	0,154	0,177	0,187	-		-
51	50	-	0,142	0,164	0,183	0,200	0,230		-
52	60	-	0,159	0,184	0,205	0,224	0,258		-
53	70	-	0,175	0,202	0,225	0,246	0,284		0,316
54	80	-	0,190	0,219	0,245	0,268	0,308		0,344
55	90	-	0,205	0,236	0,263	0,288	0,331		0,370
56	100	-	-	0,252	0,281	0,307	0,354		0,395
57	120	-	-	0,282	0,315	0,344	0,396		0,442
58	140	-	-	0,310	0,346	0,379	0,436		0,486
59	160	-	-	0,337	0,376	0,411	0,474		0,528
60	200	-	-	0,387	0,432	0,472	0,544		0,607
Индекс		а	б	в	г	д	е		ж

СНЯТИЕ ОПОК С ВЫБИВНОЙ РЕШЕТКИ					Массовое и крупносерийное производство
					КАРТА 6
Содержание работы
Подъемником
1. Застропить опоку за цапфы, приподнять и переместить на расстояние до 1 м. 2. Поставить опоку на конвейер или рольганг и расстропить. 3. Переместить подъемник в исходное положение.
Вручную
1. Подойти, взять опоку и переместить (до 1 м). 2. Поставить опоку на конвейер или рольганг и вернуться в исходное положение.
По рольгангу
Подойти к рольгангу, переместить опоку до 1 м и развернуть ее.
N позиции	Способ перемещения	Площадь опоки S, дм2, до
		10	20	30	50	100	200
		Время на опоку, мин.
1	Подъемником	0,092	0,117	0,134	0,157	0,196	0,245
2	Вручную	0,048	0,067	-	-	-	-
3	По рольгангу	0,024	0,030	0,035	0,042	0,054	0,068
Индекс		а	б	в	г	д	е

СНЯТИЕ ОТЛИВОК С ВЫБИВНОЙ РЕШЕТКИ И ТРАНСПОРТИРОВКА ОТЛИВОК						Массовое и крупносерийное производство
						КАРТА 7
Содержание работы
Подъемником, краном
1. Застропить отливку крюком или захватом и поднять ее. 2. Переместить отливку на расстояние до 3 м. 3. Опустить отливку на место, освободить стропы. 4. Переместить подъемник и исходное положение.
Вручную
1. Взять крючок и зацепить отливку. 2. Отбросить отливку с решетки (до 2 м). 3. Положить крючок на место.
По рольгангу
1. Подойти к рольгангу и взять отливку. 2. Переместить отливку по рольгангу (до 1 м).
N позиции	Масса отливки М, кг, до	Способ перемещения			N позиции	Масса отливки М, кг, до	Способ перемещения
		подъемником	вручную	по рольгангу			подъемником	вручную	по рольгангу
		Время на отливку, мин.					Время на отливку, мин.
1	1	-	0,040	-	11	70	0,226	-	0,045
2	2	-	0,052	-	12	100	0,253	-	0,050
3	3	-	0,061	-	13	150	0,284	-	0,057
4	5	-	0,072	-	14	200	0,316	-	0,063
5	7	-	0,082	-	15	300	0,360	-	0,071
6	10	-	0,094	0,024	16	500	0,424	-	-
7	15	-	0,109	0,027	17	700	0,472	-	-
8	20	-	0,121	0,030	18	1000	0,529	-	-
9	30	0,172	-	0,034	19	1500	0,600	-	-
10	50	0,203	-	0,040	20	2000	0,665	-	-
Индекс		а	б	в	Индекс		а	б	в

ОТБИВКА ЛИТНИКОВОЙ СИСТЕМЫ ОТ ОТЛИВКИ ВРУЧНУЮ								Массовое и крупносерийное производство
								КАРТА 8			Лист 1
Содержание работы
1. Взять молоток, кувалду. 2. Отбить литниковую систему. 3. Положить молоток, кувалду.
N позиции	Количество питателей, выпоров N, шт.	Сечение питателей, выпоров S, см2, до
		0,2	0,5	1	2	3	5	7	10	12	14	17	20
		Время, мин.
Отливки из стали
1	1	-	0,024	0,037	0,058	0,074	0,102	0,126	0,157	0,176	0,193	0,216	0,241
2	2	-	0,038	0,059	0,089	0,115	0,158	0,194	0,242	0,271	0,299	0,337	0,373
3	3	-	0,049	0,076	0,115	0,149	0,204	0,251	0,313	0,351	0,386	0,435	0,481
4	4	-	0,058	0,091	0,139	0,178	0,244	0,301	0,375	0,420	0,462	0,522	0,577
5	6	-	0,076	0,117	0,179	0,230	0,315	0,388	0,485	0,543	0,597	0,673	0,745
6	8	-	0,091	0,141	0,214	0,275	0,378	0,466	0,581	0,650	0,716	0,807	0,893
7	10	-	0,104	0,162	0,247	0,317	0,435	0,536	0,669	0,748	0,824	0,929	1,027
8	12	-	0,117	0,182	0,277	0,356	0,488	0,601	0,750	0,840	0,924	1,042	1,153
9	14	-	0,129	0,200	0,305	0,392	0,538	0,663	0,827	0,925	1,018	1,148	1,270
10	16	-	0,140	0,212	0,331	0,426	0,585	0,721	0,899	1,007	1,107	1,249	1,381
11	18	-	0,151	0,235	0,357	0,459	0,630	0,776	0,968	1,084	1,193	1,346	1,488
T = 0,0376 N0,63 · S0,62
Отливки из чугуна
12	1	-	0,016	0,025	0,038	0,049	0,068	0,083	0,104	0,117	0,128	0,145	0,160
13	2	-	0,030	0,040	0,071	0,091	0,125	0,154	0,192	0,215	0,237	0,267	0,295
14	3	-	0,035	0,054	0,083	0,107	0,146	0,180	0,225	0,252	0,277	0,312	0,345
15	4	-	0,043	0,066	0,101	0,130	0,179	0,220	0,275	0,308	0,339	0,382	0,423
16	6	-	0,057	0,087	0,135	0,173	0,238	0,293	0,365	0,409	0,450	0,508	0,561
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м

ОТБИВКА ЛИТНИКОВОЙ СИСТЕМЫ ОТ ОТЛИВКИ ВРУЧНУЮ								Массовое и крупносерийное производство
								КАРТА 8			Лист 2
N позиции	Количество питателей, выпоров N, шт.	Сечение питателей, выпоров S, см2, до
		0,2	0,5	1	2	3	5	7	10	12	14	17	20
		Время, мин.
Отливки из алюминиевых сплавов
17	1	0,014	0,022	0,031	0,044	0,054	0,070	0,083	0,099	0,108	0,117	0,129	0,140
18	2	0,023	0,036	0,051	0,072	0,088	0,114	0,135	0,162	0,178	0,192	0,211	0,229
19	3	0,030	0,048	0,068	0,096	0,118	0,153	0,181	0,216	0,237	0,255	0,281	0,305
20	4	0,037	0,059	0,083	0,118	0,145	0,187	0,222	0,265	0,290	0,313	0,345	0,375
21	6	0,050	0,079	0,111	0,158	0,193	0,250	0,296	0,353	0,387	0,418	0,460	0,499
22	8	0,061	0,096	0,136	0,193	0,237	0,306	0,362	0,434	0,475	0,513	0,565	0,613
23	10	0,072	0,113	0,160	0,227	0,278	0,359	0,425	0,508	0,556	0,601	0,662	0,718
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м

ОБЛОМКА ЛИТНИКА НА РОТОРНОЙ ЛИНИИ		Массовое и крупносерийное производство
		КАРТА 9
Наименование элементов затрат времени		Затраты времени на отливку, мин.
1.	Вспомогательное перекрываемое время:
	- подвести подъемник, снять отливку с крюка подвесного конвейера, подать на направляющие линии.	0,25
	Продвинуть отливку при помощи крюка;
	- подвести подъемник, зацепить отливку крюком подъемника, переместить на расстояние до 2 м, уложить отливку в тару, расстропить, переместить подъемник в исходную позицию	0,33
2.	Технологически необходимое время на обработку отливки в линии (машине):
	tтн - продолжительность одного цикла	1,26

УКЛАДКА ЛИТНИКОВ ИЛИ ОТЛИВОК В ТАРУ				Массовое и крупносерийное производство
				КАРТА 10
Содержание работы
Вручную
Взять литник или отливку с пола и положить в тару.
Подъемником
Застропить литник или отливку, положить в тару, расстропить.
N позиции	Масса литника, отливки М, кг, до	Время на литник, отливку, мин.	N позиции	Масса литника, отливки М, кг, до	Время на литник, отливку, мин.
Вручную
1	0,3	0,035	9	5,0	0,070
2	0,5	0,040	10	6,0	0,074
3	0,7	0,043	11	8,0	0,079
4	1,0	0,047	12	10,0	0,084
5	1,5	0,052	13	12,0	0,087
6	2,0	0,056	14	16,0	0,094
7	3,0	0,062	15	20,0	0,099
8	4,0	0,067
T = 0,047 М0,25
Подъемником
16	25,0	0,116	21	80	0,155
17	30,0	0,121	22	100	0,163
18	40,0	0,130	23	120	0,171
19	50,0	0,137	24	160	0,184
20	60,0	0,144	25	200	0,194

УСТАНОВКА ОТЛИВОК НА СТЕРЖНЕВУЮ ВИБРАЦИОННУЮ МАШИНУ И СНЯТИЕ ИХ							Массовое и крупносерийное производство
							КАРТА 11			Лист 1
Содержание работы
Вручную
1. Взять отливку, переместить (на расстояние до 1 м) к машине. 2. Установить отливку на машину, закрепить ее упорами бабок, включить вибратор. 3. Выключить вибратор, открепить отливку, снять с машины и положить на место.
Подъемником
1. Застропить отливку, поднять ее, переместить (на расстояние до 3 м) к машине. 2. Установить отливку на машину, закрепить ее упорами бабок, включить вибратор. 3. Выключить вибратор, открепить отливку, снять с машины, переместить (до 3 м), опустить на место и расстропить. 4. Переместить подъемник в исходное положение.
N позиции	Масса отливки М, кг, до	Вручную	Подъемником	N позиции	Масса отливки М, кг, до	Вручную	Подъемником	N позиции	Масса отливки М, кг, до	Вручную	Подъемником
		Время на отливку, мин.				Время на отливку, мин.				Время на отливку, мин.
1	1,0	0,054	-	4	3,0	0,088	-	7	6,0	0,119	-
2	1,5	0,065	-	5	4,0	0,099	-	8	8,0	0,135
3	2,0	0,074	-	6	5,0	0,110	-	9	10,0	0,149	-
Индекс		а	б			а	б			а	б

УСТАНОВКА ОТЛИВОК НА СТЕРЖНЕВУЮ ВИБРАЦИОННУЮ МАШИНУ И СНЯТИЕ ИХ							Массовое и крупносерийное производство
							КАРТА 11			Лист 2
N позиции	Масса отливки М, кг, до	Вручную	Подъемником	N позиции	Масса отливки М, кг, до	Вручную	Подъемником	N позиции	Масса отливки М, кг, до	Вручную	Подъемником
		Время на отливку, мин.				Время на отливку, мин.				Время на отливку, мин.
10	12	0,061	-	16	60	-	0,303	22	400	-	0,623
11	16	0,183	-	17	80	-	0,338	23	500	-	0,679
12	20	0,202	-	18	100	-	0,368	24	600	-	0,727
13	30	-	0,233	19	150	-	0,430	25	800	-	0,811
14	40	-	0,260	20	200	-	0,479	26	1000	-	0,884
15	50	-	0,283	21	300	-	0,559
Индекс		а	б	Индекс		а	б	Индекс		а	б

ВЫБИВКА СТЕРЖНЕЙ ИЗ ОТЛИВОК НА ВИБРАЦИОННОЙ МАШИНЕ								Массовое и крупносерийное производство
								КАРТА 12
Содержание работы
Произвести выбивку стержней
N позиции	Объем стержней в отливке V, дм3, до	Отливки из чугуна			Отливки из стали и медных сплавов			Отливки из алюминиевых и магниевых сплавов
		Категория сложности
		I	II	III	I	II	III	I	II	III
		Время на отливку, мин.
1	6	0,276	0,367	0,482	0,313	0,410	0,538	0,222	0,295	0,386
2	8	0,323	0,430	0,565	0,367	0,480	0,631	0,260	0,345	0,452
3	10	0,365	0,486	0,639	0,415	0,543	0,713	0,294	0,390	0,511
4	12	0,404	0,537	0,706	0,459	0,600	0,789	0,325	0,431	0,565
5	14	0,440	0,585	0,768	0,499	0,653	0,858	0,354	0,469	0,615
6	16	0,473	0,629	0,827	0,537	0,703	0,923	0,381	0,505	0,662
7	20	0,535	0,712	0,935	0,608	0,795	1,044	0,431	0,571	0,748
8	25	0,605	0,805	1,057	0,687	0,898	1,180	0,487	0,646	0,846
9	30	0,669	0,889	1,168	0,760	0,993	1,305	0,533	0,714	0,935
10	40	0,783	1,042	1,369	0,890	1,164	1,529	0,631	0,837	1,095
11	50	0,886	1,178	1,548	1,006	1,315	1,728	0,713	0,946	1,238
12	60	0,979	1,302	1,711	1,112	1,454	1,910	0,789	1,046	1,369
13	80	1,147	1,525	2,004	1,303	1,704	2,238	0,924	1,225	1,603
14	100	1,297	1,725	2,266	1,473	1,926	2,530	1,045	1,385	1,813
Индекс		а	б	в	г	д	е	ж	з	и
		TI = 0,103 V0,55			TI = 0,117 V0,55			TI = 0,083 V0,55
		TII = 0,137 V0,55			TII = 0,153 V0,55			TII = 0,110 V0,55
		TIII = 0,18 V0,55			TIII = 0,201 V0,55			TIII = 0,144 V0,55

ВЫБИВКА СТЕРЖНЕЙ ИЗ ОТЛИВОК ГОЛОВКИ БЛОКА ЦИЛИНДРА НА ЭЛЕКТРОГИДРАВЛИЧЕСКОЙ УСТАНОВКЕ "ИСКРА-22"		Массовое и крупносерийное производство
		КАРТА 13
Содержание работы		Время на одну отливку, мин.
1.	Загрузка отливок в установку:
	подвести подъемник к подвесному конвейеру, застропить отливку, снять с крюка подвесного конвейера;
	переместить отливку к установке на расстояние 3 - 5 м;
	опустить отливку на загрузочное устройство, разгрузить отливки в установку
2.	Управление процессом выбивки
3.	Выгрузка отливок из установки:
	подвести подъемник, застропить отливку, переместить на расстояние до 3 - 5 м к подвесному конвейеру;
	навесить отливку на крюк подвесного конвейера, расстропить крюк подъемника, возвратить подъемник к установке
	Всего	1,37

ВЫБИВКА СТЕРЖНЕЙ ИЗ ОТЛИВОК ПНЕВМАТИЧЕСКИМ ИНСТРУМЕНТОМ			Массовое и крупносерийное производство
			КАРТА 14	Лист 1
Содержание работы
1. Отбить молотком, ломиком, кувалдой знаки стержня. 2. Выбить из отливки стержень. 3. Удалить из отливки стержневую смесь. 4. Выколотить земляные болваны.
N позиции	Объем стержня V, дм3, до	Категория сложности
		I	II	III
		Время на стержень, мин.
Отливки из чугуна и стали
1	1	0,109	0,154	0,206
2	2	0,156	0,218	0,289
3	4	0,223	0,308	0,406
4	6	0,276	0,377	0,496
5	8	0,320	0,435	0,571
6	10	0,360	0,487	0,634
7	12	0,395	0,533	0,696
8	14	0,428	0,576	0,751
9	16	0,459	0,616	0,802
10	20	0,516	0,689	0,894
11	30	0,637	0,843	1,091
12	40	0,739	0,974	1,256
13	50	0,830	1,089	1,438
14	60	0,913	1,193	1,532
15	80	1,060	1,377	1,764
16	100	1,191	1,540	1,968
17	120	1,309	1,687	2,152
18	140	1,418	1,822	2,321
19	160	1,520	1,948	2,478
20	190	1,662	2,123	2,696
21	250	1,917	2,435	3,084
22	300	2,108	2,667	3,372
		TI = 0,1086 V0,52	TII = 0,1540 V0,50	TIII = 0,206 V0,49
Отливки из алюминиевых и магниевых сплавов
23	0,2	0,062	0,104	0,119
24	0,4	0,083	0,135	0,157
25	0,6	0,099	0,157	0,185
26	0,8	0,111	0,175	0,208
27	1,0	0,122	0,191	0,227
28	2,0	0,163	0,249	0,300
29	3,0	0,193	0,290	0,352
30	4,0	0,218	0,323	0,395
Индекс		а	б	в

ВЫБИВКА СТЕРЖНЕЙ ИЗ ОТЛИВОК ПНЕВМАТИЧЕСКИМ ИНСТРУМЕНТОМ			Массовое и крупносерийное производство
			КАРТА 14	Лист 2
N позиции	Объем стержня V, дм3, до	Категория сложности
		I	II	III
		Время на стержень, мин.
31	6,0	0,259	0,377	0,465
32	8,0	0,292	0,421	0,521
33	10,0	0,321	0,458	0,570
34	12,0	0,347	0,491	0,613
35	14,0	0,370	0,521	0,652
36	16,0	0,391	0,548	0,688
37	20,0	0,430	0,596	0,752
38	25,0	0,472	0,649	0,823
39	30,0	0,509	0,696	0,885
40	40,0	0,574	0,776	0,993
41	50,0	0,631	0,844	1,085
42	60,0	0,681	0,905	1,168
43	80,0	0,768	1,010	1,310
44	100,0	0,844	1,099	1,432
45	120,0	0,911	1,178	1,541
46	130,0	0,942	1,214	1,591
Индекс		а	б	в
		TI = 0,122 V0,42;	TII = 0,191 V0,38;	TIII = 0,227 V0,40

ПОВЕРТЫВАНИЕ, КАНТОВКА ОТЛИВОК								Массовое и крупносерийное производство
								КАРТА 15
Содержание работы
Вручную
Довернуть или кантовать отливку вручную с помощью лома (рычага).
Подъемником, краном
1. Застропить отливку краном или цепью. 2. Повернуть или кантовать отливку, расстропить.
N позиции	Угол поворота, град.	Вручную							Подъемником
		Масса отливки М, кг, до
		10	15	20	30	40	60	80	200	300	500	1000
		Время на один поворот или кантовку, мин.
1	90	0,045	0,054	0,062	0,074	0,084	0,101	0,115	0,267	0,304	0,356	0,447
2	180	0,056	0,068	0,077	0,092	0,105	0,126	0,144	0,321	0,366	0,431	0,538
Индекс		а	б	в	г	д	е	ж	з	и	к	л
		TI = 0,016 М0,45							TI = 0,049 М0,32
		TII = 0,02 М0,45							TII = 0,059 М0,32

УДАЛЕНИЕ КАРКАСОВ (АРМАТУРЫ) ИЗ ОТЛИВОК							Массовое и крупносерийное производство
							КАРТА 16
Содержание работы
1. Взять клещи, крючок. 2. Вытащить каркас, отбросить в сторону. 3. Положить клещи, крючок на место.
N позиции	Длина каркаса (арматуры) l, мм, до	Категория сложности			N позиции	Длина каркаса (арматуры) l, мм, до		Категория сложности
		I	II	III				I	II	III
		Время, мин.						Время, мин.
1	100	0,020	0,029	0,041	6	400		0,032	0,047	0,068
2	150	0,023	0,033	0,048	7	500		0,035	0,051	0,074
3	200	0,025	0,037	0,053	8	600		0,038	0,055	0,079
4	250	0,028	0,040	0,058	9	800		0,042	0,061	0,088
5	300	0,030	0,042	0,061	10	1000		0,045	0,066	0,095
Индекс		а	б	в	Индекс			а	б	в

ОЧИСТКА ЛИТНИКОВ И ПРИБЫЛЕЙ ПОД РЕЗКУ ГАЗОВЫМ ПЛАМЕНЕМ					Массовое и крупносерийное производство
					КАРТА 17
Содержание работы
1. Взять пневматическое зубило. 2. Очистить место отрезки литника и прибыли от формовочной смеси. 3. Положить пневматическое зубило на место.
Очистка круглых литников и прибылей
N позиции	Диаметр сечения D, мм, до	Время на литник, прибыль, мин.	N позиции	Диаметр сечения D, мм, до		Время на литник, прибыль, мин.
1	20	0,078	7	60		0,169
2	25	0,092	8	80		0,206
3	30	0,104	9	100		0,241
4	35	0,116	10	120		0,274
5	40	0,127	11	160		0,335
6	50	0,148	12	200		0,392
T = 0,0096 D0,70
Очистка прямоугольных литников и прибылей
N позиции	Длина (периметр) очистки литника, прибыли l, мм, до	Время на литник, прибыль, мин.	N позиции	Длина (периметр) очистки литника, прибыли l, мм, до		Время на литник, прибыль, мин.
13	50	0,066	20	250		0,205
14	60	0,076	21	300		0,233
15	80	0,092	22	400		0,285
16	100	0,108	23	500		0,333
17	120	0,123	24	600		0,379
18	160	0,150	25	800		0,463
19	200	0,175	26	1000		0,541

ОТРЕЗКА ЗАЛИВОВ, РЕБЕР ГАЗОВЫМ ПЛАМЕНЕМ						Массовое и крупносерийное производство
						КАРТА 18
Содержание работы
1. Взять и поднести резак к отливке. 2. Зажечь горючую смесь на выходе из резака, отрегулировать пламя и давление (выполняется периодически). 3. Отрезать залив или ребро. 4. Перекрыть подачу горючей смеси. 5. Положить резак на место.
N позиции	Ширина сечения h, мм, до	Длина сечения l, мм, до
		50	70	100	150	200	300	500	700	1000
		Время на один рез, мин.
1	2	0,058	0,082	0,116	0,173	0,230	0,344	0,570	0,796	1,133
2	3	0,069	0,096	0,136	0,204	0,271	0,404	0,671	0,936	1,332
3	4	0,077	0,108	0,153	0,228	0,304	0,454	0,753	1,050	1,495
4	5	0,084	0,117	0,167	0,250	0,332	0,496	0,823	1,148	1,634
5	6	0,091	0,126	0,180	0,269	0,357	0,534	0,885	1,235	1,758
6	8	0,102	0,142	0,202	0,301	0,401	0,599	0,933	1,386	1,973
Индекс		а	б	в	г	д	е	ж	з	и

ОТРЕЗКА ЛИТНИКОВ И ПРИБЫЛЕЙ ГАЗОВЫМ ПЛАМЕНЕМ				Массовое и крупносерийное производство
				КАРТА 19			Лист 1
Содержание работы
1. Взять и поднести резак к литнику или прибыли. 2. Зажечь горючую смесь на выходе из резака, отрегулировать пламя и давление (выполняется периодически). 3. Подогреть место резки. 4. Отрезать литник, прибыль. 5. Перекрыть подачу горючей смеси. 6. Положить резак на место.
Отрезка литников и прибылей круглого сечения ацетиленокислородным пламенем
Диаметр сечения D, мм до	25	30	35	40	45	50	60	70
Время на один рез, мин.	0,119	0,148	0,178	0,209	0,241	0,273	0,340	0,409
Диаметр сечения D, мм, до	80	90	100	120	140	160	180	200
Время на один рез, мин.	0,480	0,553	0,628	0,782	0,940	1,104	1,271	1,443
Индекс	а	б	в	г	д	е	ж	з

N позиции	Длина сечения l, мм, до	Ширина сечения h, мм, до
		10	12	10	20	25	30	40
		Время на один рез, мин.
1	25	0,056	0,060	0,068	0,074	0,081	-	-
2	30	0,067	0,072	0,081	0,088	0,097	0,104	-
3	35	0,078	0,084	0,094	0,103	0,113	0,121	-
4	40	0,089	0,096	0,108	0,117	0,129	0,138	0,174
5	45	0,100	0,108	0,121	0,132	0,144	0,155	0,180
6	50	0,111	0,120	0,134	0,147	0,161	0,172	0,193
7	55	0,122	0,131	0,147	0,160	0,176	0,189	0,212
8	00	0,133	0,143	0,161	0,176	0,192	0,207	0,232
9	70	0,155	0,167	0,187	0,205	0,224	0,241	0,270
10	80	0,177	0,190	0,213	0,233	0,255	0,275	0,238
11	90	0,199	0,214	0,240	0,262	0,287	0,309	0,346
12	100	0,221	0,237	0,266	0,291	0,318	0,342	0,384
13	120	0,264	0,284	0,319	0,349	0,381	0,410	0,460
14	140	0,308	0,331	0,372	0,406	0,444	0,478	0,536
15	160	0,351	0,378	0,424	0,464	0,507	0,345	0,612
16	180	0,395	0,425	0,477	0,521	0,570	0,613	0,688
17	200	0,438	0,471	0,528	0,578	0,632	0,680	0,763
Индекс		а	б	в	г	д	е	ж

ОТРЕЗКА ЛИТНИКОВ И ПРИБЫЛЕЙ ГАЗОВЫМ ПЛАМЕНЕМ					Массовое и крупносерийное производство
					КАРТА 19		Лист 2
N позиции	Длина сечения l, мм, до	Ширина сечения h, мм, до
		50	60	80	100	120	160	200
		Время на один рез, мин.
6	50	0,212	-	-	-	-	-	-
7	55	0,232	-	-	-	-	-	-
8	60	0,253	0,273	-	-	-	-	-
9	70	0,295	0,318	-	-	-	-	-
10	80	0,337	0,362	0,406	-	-	-	-
11	90	0,379	0,407	0,457	-	-	-	-
12	100	0,420	0,452	0,507	0,554	-	-	-
13	120	0,503	0,541	0,607	0,664	0,714	-	-
14	140	0,586	0,630	0,707	0,773	0,832	-	-
15	160	0,669	0,720	0,807	0,883	0,950	1,065	-
16	180	0,752	0,809	0,907	0,992	1,067	1,197	-
17	200	0,834	0,898	1,007	1,101	1,184	1,329	1,453
Индекс		з	и	к	л	м	н	о

Чистота применяемого кислорода, %	99,8	99,5	99,2	99,0	98,5	98,0
Поправочный коэффициент	0,92	1,00	1,06	1,11	1,19	1,25

ПОДАЧА ОТЛИВОК НА СТОЛ ЛЕНТОЧНОЙ ПИЛЫ							Массовое и крупносерийное производство
							КАРТА 20
Содержание работы
1. Взять (застропить) отливку, переместить на расстояние до 1 м, положить на стол пилы (расстропить). 2. Взять (застропить) отливку со столп, переместить, (до 1 м), положить на место (расстропить).
Вручную							Подъемником
Масса отливки М, кг, до
1	3	5	7	10	15	20	30	50	70	100	150	200
Время на отливку, мин.
0,041	0,067	0,083	0,097	0,113	0,135	0,153	0,208	0,245	0,273	0,305	0,348	0,381
Индекс а	б	в	г	д	е	ж	з	и	к	л	м	н
T1 = 0,041 М0,44							T2 = 0,07 М0,32

ОТРЕЗКА ЛИТНИКОВ И ПРИБЫЛЕЙ ЛЕНТОЧНОЙ ПИЛОЙ						Массовое и крупносерийное производство
						КАРТА 21		Лист 1
Содержание работы
1. Подвести отливку для отрезки литника или прибыли. 2. Отрезать литник или прибыль.
Отрезка круглых сечений
N позиции	Диаметр сечения литника D, мм, до	Отливки из алюминиевых сплавов	Отливки из магниевых сплавов	N позиции	Диаметр сечения литника D, мм, до		Отливки из алюминиевых сплавов	Отливки из магниевых сплавов
		Время на один рез, мин.					Время на один рез, мин.
1	10	0,018	0,015	13	55		0,094	0,080
2	12	0,022	0,018	14	60		0,102	0,086
3	14	0,025	0,021	15	70		0,118	0,100
4	16	0,029	0,024	16	80		0,134	0,114
5	18	0,032	0,027	17	90		0,150	0,128
6	20	0,035	0,030	18	100		0,166	0,141
7	25	0,044	0,037	19	120		0,198	0,168
8	30	0,052	0,044	20	140		0,230	0,195
9	35	0,061	0,052	21	160		0,261	0,222
10	40	0,069	0,059	22	180		0,292	0,249
11	45	0,077	0,066	23	200		0,324	0,275
12	50	0,085	0,073
Индекс		а	б	Индекс			а	б

ОТРЕЗКА ЛИТНИКОВ И ПРИБЫЛЕЙ ЛЕНТОЧНОЙ ПИЛОЙ					Массовое и крупносерийное производство
					КАРТА 21		Лист 2
Отрезка прямоугольных сечений отливки из алюминиевых сплавов
N позиции	Длина сечения l, мм, до	Ширина сечении h, мм, до
		10	12	16	20	25	30	40
		Время на один рез, мин.
1	20	0,027	0,031	0,038	0,044	-	-	-
2	30	0,030	0,034	0,042	0,049	0,059	0,067	-
3	40	0,033	0,038	0,046	0,054	0,064	0,073	0,089
4	50	0,035	0,040	0,050	0,058	0,068	0,078	0,096
5	60	0,037	0,042	0,052	0,061	0,072	0,082	0,101
6	80	0,041	0,046	0,057	0,067	0,079	0,090	0,110
7	100	0,043	0,049	0,061	0,071	0,084	0,096	0,118
8	120	0,046	0,052	0,064	0,076	0,089	0,101	0,125
9	140	0,048	0,055	0,067	0,079	0,093	0,106	0,130
10	160	0,050	0,057	0,070	0,082	0,097	0,110	0,136
11	200	0,054	0,061	0,075	0,088	0,103	0,118	0,145
Индекс		а	б	в	г	д	е	ж
N позиции	Длина сечения l, мм, до	Ширина сечения h, мм, до
		50	60	80	100	120	160	200
		Время на одни рез, мин.
12	50	0,112	-	-	-	-	-	-
13	60	0,119	0,135	-	-	-	-	-
14	80	0,129	0,148	0,182	-	-	-	-
15	100	0,138	0,158	0,194	0,228	-	-	-
16	120	0,146	0,167	0,205	0,241	0,275	-	-
17	140	0,153	0,175	0,215	0,252	0,288	-	-
18	160	0,159	0,182	0,224	0,263	0,299	0,368	-
19	200	0,170	0,194	0,239	0,281	0,320	0,394	0,463
Индекс		а	б	в	г	д	е	ж

НАВЕШИВАНИЕ ОТЛИВОК НА ПОДВЕСНОЙ КОНВЕЙЕР ДРОБЕМЕТНОЙ КАМЕРЫ НЕПРЕРЫВНОГО ДЕЙСТВИЯ И СНЯТИЕ ИХ								Массовое и крупносерийное производство
								КАРТА 22
Содержание работы
I. Навешивание или снятие вручную
Подойти, взять отливку из тары (стола, рольганга), переместить на расстояние до 1 м, навесить на подвеску конвейера. Подойти, снять отливку с подвески конвейера, переместить на расстояние до 1 м, положить в тару (на стол, рольганг).
II. Навешивание или снятие подъемником
Переместить подъемник к отливке. Застропить отливку, поднять ее, переместить на расстояние до 3 м, навесить на подвеску конвейера, расстропить. Переместить подъемник к отливке. Застропить ее, снять с подвески, переместить (до 3 м), положить отливку на место, расстропить.
Вручную
N позиции	Вид работы	Масса отливки М, кг, до
		1	2	3	4	5	6	8	10	12	15	20
		Время на отливку, мин.
1	Навешивание	0,021	0,029	0,036	0,041	0,046	0,051	0,057	0,065	0,071	0,079	0,091
2	Снятие	0,018	0,025	0,031	0,036	0,040	0,043	0,049	0,056	0,061	0,068	0,078
Индекс		а	б	в	г	д	е	ж	з	и	к	л

N позиции	Вид работы	Масса отливки М, кг, до
		30	40	60	80	100	150	200	300	400	500
		Время на отливку, мин.
1	Навешивание	0,151	0,166	0,189	0,207	0,223	0,253	0,278	0,316	0,347	0,373
2	Снятие	0,134	0,147	0,167	0,183	0,196	0,224	0,245	0,279	0,306	0,329
Индекс		а	б	в	г	д	е	ж	з	и	к

ПЕРЕВЕШИВАНИЕ ОТЛИВОК С ОДНОГО КОНВЕЙЕРА НА ДРУГОЙ						Массовое и крупносерийное производство
						КАРТА 23
Содержание работы
Вручную
1. Подойти; снять отливку с подписки конвейера, переместить ни расстояние до 1 м. 2. Навесить отливку на подвеску другого конвейера.
Подъемником
1. Переместить подъемник к конвейеру, застропить отливку, переместить на расстояние до 3 м. 2. Навесить отливку на подвеску другого конвейера, расстропить.
Перевешивание вручную
Масса отливки М, кг, до
1	2	3	4	5	6	8	10	12	15	20
Время на отливку, мин.
0,021	0,029	0,036	0,041	0,046	0,051	0,058	0,065	0,071	0,079	0,091

Масса отливки М, кг, до
30	40	60	80	100	150	200	300	400	500
Время на отливку, мин.
0,190	0,208	0,237	0,260	0,279	0,318	0,349	0,397	0,435	0,467

ЗАГРУЗКА ТЕЛЕЖКИ ОТЛИВКАМИ И ЕЕ РАЗГРУЗКА ПОСЛЕ ОЧИСТКИ В ДРОБЕСТРУЙНОЙ ИЛИ ДРОБЕМЕТНОЙ КАМЕРЕ							Массовое и крупносерийное производство
							КАРТА 24
Содержание работы
Вручную
1. Подойти к отливке, взять ее, переместить на расстояние до 2 м и положить на тележку. 2. Подойти к отливке, снять ее с тележки, переместить (до 2 м) и положить на место.
Подъемником
1. Переместить подъемник к отливке, застропить ее, подать к тележке на расстояние до 3 м. 2. Установить отливку на тележку, расстропить. 3. Переместить подъемник к отливке, застропить ее на тележке, переместить (до 3 м). 4. Положить отливку на место, расстропить.
Вручную
Масса отливки М, кг, до
1	2	3	4	5	6	8	10	12	15	20
Время на отливку, мин.
0,063	0,085	0,102	0,116	0,128	0,139	0,157	0,174	0,188	0,207	0,235

Масса отливки М, кг, до
30	50	70	100	150	200	300	500	700	1000	2000
Время на отливку, мин.
0,267	0,315	0,350	0,393	0,447	0,490	0,558	0,658	0,732	0,821	1,030

ПОДГОТОВКА ДРОБЕСТРУЙНОЙ ИЛИ ДРОБЕМЕТНОЙ КАМЕРЫ К РАБОТЕ		Массовое и крупносерийное производство
		КАРТА 25
N позиции	Содержание работы	Дробеструйная камера	Дробеметная камера
		Время, мин.
1	Вкатить тележку с отливками в камеру	0,43	0,43
2	Закрепить тележку и раскрепить поворотный круг	-	0,14
3	Закрыть двери камеры	0,17	0,17
4	Пустить и остановить механизмы	-	0,39
5	Надеть и снять шлем	0,17	-
6	Включить и выключить дробеструйный аппарат	0,13	-
7	Открыть двери камеры	0,21	0,21
8	Закрепить поворотный круг	-	0,06
9	Очистить путь от дроби	0,30	0,30
10	Раскрепить тележку	-	0,06
11	Выкатить тележку из камеры	0,43	0,43
	Итого	1,84	2,19
Индекс		а	б

ОЧИСТКА ПОВЕРХНОСТИ ОТЛИВОК В ДРОБЕСТРУЙНОЙ КАМЕРЕ							Массовое и крупносерийное производство
							КАРТА 26
Содержание работы
Очистить наружные и внутренние поверхности отливки струей дроби
N позиции	Площадь поверхности отливки S, дм2, до	Отливки из чугуна и медных сплавов			Отливки из стали			Отливки из алюминиевых и магниевых сплавов
		Категории сложности
		I	II	III	I	II	III	I	II	III
		Время на отливку, мин.
1	6	0,090	0,107	0,135	0,135	0,164	0,205	0,045	0,053	0,068
2	8	0,119	0,142	0,178	0,178	0,216	0,271	0,059	0,071	0,089
3	10	0,147	0,176	0,221	0,221	0,269	0,336	0,074	0,088	0,111
4	12	0,176	0,211	0,264	0,264	0,321	0,401	0,088	0,105	0,133
5	16	0,233	0,278	0,349	0,349	0,424	0,530	0,116	0,138	0,175
6	20	0,289	0,346	0,433	0,433	0,526	0,658	0,144	0,172	0,218
7	25	0,359	0,429	0,538	0,538	0,654	0,817	0,179	0,213	0,270
8	30	0,428	0,512	0,642	0,642	0,780	0,975	0,214	0,255	0,322
9	40	0,566	0,677	0,849	0,849	1,031	1,289	0,283	0,337	0,426
10	50	0,703	0,840	1,054	1,054	1,281	1,601	0,351	0,418	0,529
11	60	0,838	1,003	1,258	1,258	1,528	1,910	0,419	0,439	0,631
12	80	1,108	1,326	1,662	1,662	2,020	2,525	0,554	0,659	0,835
13	100	1,376	1,646	2,064	2,064	2,508	3,135	0,688	0,819	1,036
14	120	1,642	1,965	2,464	2,464	2,994	3,742	0,821	0,977	1,237
15	160	2,171	2,597	3,256	3,256	3,957	4,947	1,085	1,292	1,635
16	200	2,696	3,224	4,043	4,043	4,914	6,142	1,348	1,604	2,030
Индекс		а	б	в	г	д	е	ж	з	и
		TI = 0,0158 S0,97			TI = 0,0237 S0,97			TI = 0,0079 S0,97
		TII = 0,0189 S0,97			TII = 0,0288 S0,97			TII = 0,0094 S0,97
		TIII = 0,0237 S0,97			TIII = 0,036 S0,97			TIII = 0,119 S0,97

ПОДГОТОВКА ГАЛТОВОЧНОГО БАРАБАНА К ПУСКУ И РАЗГРУЗКЕ				Массовое и крупносерийное производство
				КАРТА 27
Содержание работы
1. Переместить подъемник к крышке барабана. 2. Застропить крышку подъемником, установить ее на барабан, закрепить планкой-задвижкой или болтами, расстропить. 3. Включить мотор (пустить барабан). 4. Выключить мотор (остановить барабан). 5. Открепить планочное и болтовое крепление крышки. 6. Застропить крышку подъемником, снять ее с барабана, положить на место и расстропить.
N позиции	Способ крепления	Внутренний объем барабана V, м3, до
		0,5	1,0	1,5	2,0	3,0
		Время на барабан, мин.
1	Планкой-задвижкой	1,17	1,62	-	-	-
2	Болтами и планкой	-	3,15	3,92	4,58	5,70
Индекс		а	б	в	г	д

УПРАВЛЕНИЕ ДРОБЕМЕТНЫМ ЛЕНТОЧНЫМ БАРАБАНОМ, ЗАГРУЗКА И РАЗГРУЗКА БАРАБАНА		Массовое и крупносерийное производство
		КАРТА 28
Содержание работы
Управление барабаном
Включить и выключить все механизмы (дробемет, подъем ковша, под барабана, закрытие и открытие дверец барабана, шибера).
Загрузка барабана ковшом скипа
Поднять ковш скипа с отливками по направляющей к барабану, выгрузить отливки в барабан, возвратить ковш скипа в исходное положение.
Механизированная разгрузка барабана
Выгрузить отливки из барабана в тару или на ленточный транспортер путем обратного хода транспортера (пода барабана).
N позиции	Содержание работы		Время на скип, барабан, мин.
1	Управление барабаном		0,36
2	Загрузка барабана ковшом скипа		0,90
	Механизированная разгрузка барабана емкостью, кг, до:
3	500		1,08
4	1000		1,62

ЗАГРУЗКА ОТЛИВОК В ДРОБЕМЕТНЫЙ БАРАБАН НЕПРЕРЫВНОГО ДЕЙСТВИЯ, СКИП ДРОБЕМЕТНОГО ЛЕНТОЧНОГО БАРАБАНА, В ГАЛТОВОЧНЫЙ БАРАБАН И ИХ ВЫГРУЗКА ИЗ ГАЛТОВОЧНОГО БАРАБАНА								Массовое и крупносерийное производство
								КАРТА 29
Содержание работы
Вручную
1. Подойти, взять отливку, поднести (до 1 м) и положить в барабан. 2. Взять отливку, вынуть из барабана и положить на место.
Подъемником
1. Подойти, застропить отливку, поднять и подвезти (до 3 м) к барабану. 2. Положить отливку в барабан, расстропить или загрузить отливки из ящика (перевертыванием). 3. Подать ящик на место и расстропить. 4. Застропить отливку, вынуть из барабана, подать ее на место и расстропить.
Опрокидыванием люльки (кюбеля) конвейера
1. Открыть защелки люльки и повернуть ее. 2. Выгрузить отливку в ковш скипа. 3. Повернуть люльку в исходное положение и закрыть защелку.
Ящиком
1. Переместить подъемник к ящику, застропить, переместить (до 3 м). 2. Загрузить отливки из ящика (перевертыванием) в ковш скипа, подать ящик на место, расстропить.
N позиции	Способ выполнения	Масса отливки М, кг, до
		1	2	3	4	5	7	10	15	20
		Время на отливку, мин.
	Вручную
1	Загрузить	0,030	0,042	0,051	0,059	0,066	0,078	0,093	0,113	0,130
2	Выгрузить	0,033	0,046	0,057	0,065	0,073	0,086	0,102	0,124	0,143
		T1 = 0,03 М0,49				T2 = 0,033 М0,49
	Загрузить
	Подъемником:
1	поштучно	0,240	0,300	0,350	0,409	0,489	0,556	0,664	0,832	0,964
2	ящиком	-	-	-	0,980	1,100	1,190	1,330	1,540	1,690
3	люлькой конвейера	-	-	-	0,144	0,155	0,162	0,174	0,190	-
	T1 = 0,054 М0,44			T2 = 0,027 М0,28				T3 = 0,0166 М0,17
	Выгрузить
4	Подъемником	0,280	0,350	0,410	0,480	0,570	0,650	0,770	0,970	1,130
5	Поворотом барабана	0,220						0,240
Индекс		а	б	в	г	д	е	ж	з	и

УСТАНОВКА ОТЛИВОК НА ВЕРСТАК, КРЕПЛЕНИЕ И СНЯТИЕ							Массовое и крупносерийное производство
							КАРТА 30			Лист 1
Содержание работы
Вручную
1. Взять отливку и подать (на расстояние до 3 м) на верстак или стол. 2. Установить отливку в тиски или в специальное приспособление. 3. Закрепить отливку в тисках винтовым или рычажным зажимом. 4. Повернуть отливку во время работы необходимое число раз. 5. Повторить закрепление и раскрепление отливки в тисках. 6. Вынуть отливку из тисков, приспособления и положить на место.
Подъемником
1. Переместить подъемник к отливке, застропить ее, подать (на расстояние до 3 м) на верстак или стол. 2. Установить отливку в тиски или специальное приспособление. 3. Закрепить отливку в тисках винтовым или рычажным зажимом. 4. Повернуть отливку во время работы необходимое число раз. 5. Повторить закрепление и раскрепление отливки в тисках. 6. Застропить отливку, вынуть из тисков, приспособления, переместить (до 3 м), положить на место, расстропить.
N позиции	Масса отливки М, кг, до	Способ установки
		без крепления				с креплением
		Количество поворотов отливки n
		-	1	2	3	-		1	2		3
		Время на отливку, мин.
Вручную
1	0,6	0,057	0,064	0,069	0,072	0,097		0,105	0,113		0,118
2	1,0	0,069	0,078	0,084	0,088	0,118		0,127	0,137		0,143
3	2,0	0,090	0,102	0,110	0,114	0,153		0,165	0,178		0,187
4	3,0	0,105	0,118	0,128	0,134	0,179		0,193	0,208		0,218
5	4,0	0,117	0,132	0,142	0,149	0,200		0,215	0,232		0,243
6	5,0	0,127	0,144	0,155	0,162	0,218		0,234	0,253		0,264
7	6,0	0,136	0,154	0,166	0,174	0,233		0,251	0,271		0,283
8	8,0	0,152	0,172	0,185	0,194	0,260		0,280	0,302		0,316
9	10,0	0,166	0,187	0,202	0,211	0,283		0,305	0,329		0,344
10	12,0	0,177	0,201	0,216	0,226	0,303		0,327	0,352		0,368
11	16,0	0,198	0,224	0,241	0,252	-		-	-		-
12	20,0	0,215	0,243	0,263	0,275	-		-	-		-
		T1 = 0,069 М0,38 - без поворота				T2 = 0,118 М0,38 - без поворота
		T1 = 0,078 М0,44 · n0,11				T2 = 0,127 М0,38 · n0,11

УСТАНОВКА ОТЛИВОК НА ВЕРСТАК, КРЕПЛЕНИЕ И СНЯТИЕ						Массовое и крупносерийное производство
						КАРТА 30		Лист 2
N позиции	Масса отливки М, кг, до	Способ установки
		без крепления				с креплением
		Количество поворотов отливки n
		-	1	2	3	-	1	2	3
		Время на отливку, мин.
Подъемником
13	30	0,277	0,313	0,338	0,353	0,473	0,510	0,550	0,575
14	50	0,336	0,380	0,410	0,429	0,575	0,619	0,668	0,699
15	70	0,382	0,432	0,466	0,488	0,653	0,704	0,759	0,794
16	100	0,437	0,495	0,534	0,558	0,748	0,806	0,869	0,909
17	150	0,510	0,577	0,623	0,652	0,873	0,940	1,014	1,061
18	200	0,569	0,644	0,695	0,727	0,973	1,048	1,131	1,183
19	300	0,664	0,752	0,811	0,848	1,136	1,223	1,320	1,380
20	500	0,806	0,912	0,984	1,029	1,379	1,485	1,603	1,676
21	700	0,916	1,037	1,119	1,170	1,567	1,688	1,821	1,904
22	1000	1,049	1,187	1,281	1,340	1,794	1,933	2,086	2,181
23	1500	1,224	1,385	1,495	1,563	2,093	2,254	2,433	2,544
24	2000	1,365	1,545	1,667	1,743	2,335	2,515	2,714	2,838
Индекс		а	б	в	г	д	е	ж	з
		T1 = 0,076 М0,38 - без поворота				T1 = 0,130 М0,38 - без поворота
		T2 = 0,086 М0,38 · n0,11				T2 = 0,140 М0,38 · n0,11

ОБРУБКА ОТЛИВОК ПНЕВМАТИЧЕСКИМ ЗУБИЛОМ						Массовое и крупносерийное производство
						КАРТА 31
Содержание работы
1. Взять пневматическое зубило, поднести к заливу. 2. Подрубить зубилом заливы по разъему и по знакам стержней снаружи и внутри отливки. 3. Обломать кувалдой (молотком) заливы. 4. Обрубить зубилом заливы и зачистить место обрубки. 5. Положить зубило на место.
N позиции	Ширина залива h, мм, до	Отливки из чугуна		Отливки из медных сплавов		Отливки из алюминиевых сплавов		Отливки из магниевых сплавов
		Виды заливов
		прямолинейные	криволинейные	прямолинейные	криволинейные	прямолинейные	криволинейные	прямолинейные	криволинейные
		Время на 1 дм длины, мин.
1	1,5	0,037	0,061	0,029	0,049	0,015	0,025	0,012	0,019
2	2,0	0,049	0,080	0,039	0,065	0,020	0,033	0,016	0,025
3	2,5	0,060	0,100	0,048	0,080	0,026	0,040	0,020	0,032
4	3,0	0,072	0,119	0,057	0,096	0,029	0,048	0,024	0,038
5	4,0	0,095	0,157	0,076	0,127	0,039	0,064	0,031	0,050
6	5,0	0,118	0,195	0,094	0,157	0,048	0,079	0,039	0,062
7	6,0	0,141	0,233	0,113	0,188	0,057	0,094	0,046	0,074
Индекс		а	б	в	г	д	е	ж	з
		T1 = 0,0248 h0,97		T1 = 0,0198 h0,97		T1 = 0,0101 h0,97		T1 = 0,0081 h0,97
		T2 = 0,041 h0,97		T2 = 0,033 h0,97		T2 = 0,0166 h0,97		T2 = 0,013 h0,97

ОБРУБКА ОСТАТКОВ ЛИТНИКОВ, ВЫПОРОВ И ПРИБЫЛЕЙ						Массовое и крупносерийное производство
						КАРТА 32
Содержание работы
1. Взять пневматическое зубило. 2. Обрубить остатки литников, выпоров, прибылей и зачистить место обрубки. 3. Положить зубило на место.
N позиции	Площадь сечения S, см2, до	Отливки из чугуна	Отливки из стали	Отливки из медных сплавов	N позиции	Площадь сечения S, см2, до	Отливки из чугуна	Отливки из стали	Отливки из медных сплавов
		Время на один питатель, выпор, мин.					Время на один питатель, выпор, мин.
1	2,0	0,240	0,361	0,179	12	10,0	0,742	1,113	0,551
2	2,5	0,281	0,422	0,209	13	12,0	0,843	1,264	0,626
3	3,0	0,319	0,479	0,237	14	16,0	1,031	1,546	0,766
4	3,5	0,356	0,534	0,264	15	20	1,205	1,087	0,896
5	4,0	0,391	0,586	0,290	16	25	1,409	2,113	1,047
6	4,5	0,424	0,636	0,315	17	30	1,600	2,401	1,190
7	5,0	0,457	0,685	0,339	18	35	1,783	2,674	1,325
8	6,0	0,519	0,778	0,386	19	40	1,958	2,936	1,455
9	7,0	0,578	0,867	0,429	20	45	2,126	3,189	1,580
10	8,0	0,634	0,952	0,472	21	50	2,288	3,433	1,701
11	9,0	0,689	1,034	0,512
Индекс		а	б	в	Индекс		а	б	в

ЗАЧИСТКА ОТВЕРСТИЙ						Массовое и крупносерийное производство
						КАРТА 33
Содержание работы
1. Взять бородок, молоток, напильник или бормашинку. 2. Зачистить отверстие отливки от заливов и заусенцев. 3. Положить инструмент на место.
N позиции	Диаметр отверстия или сторона квадрата d, мм, до	Отливки из чугуна		Отливки из стали			Отливки из алюминиевых и медных сплавов
		Вид отверстия
		круглое T1	прямоугольное или квадратное T2	круглое T3	прямоугольное или квадратное T4		круглое T5	прямоугольное или квадратное T6
		Время на отверстие, мин.
1	5	0,027	-	0,043	-		0,011	-
2	6	0,029	-	0,046	-		0,012	-
3	8	0,032	-	0,051	-		0,013	-
4	10	0,035	0,042	0,056	0,067		0,015	0,018
5	12	0,038	0,045	0,061	0,072		0,016	0,019
6	16	0,042	0,050	0,067	0,080		0,018	0,021
7	20	0,045	0,055	0,072	0,088		0,019	0,023
8	25	0,049	0,059	0,078	0,094		0,021	0,025
9	30	0,053	0,063	0,085	0,100		0,022	0,026
10	35	0,056	0,067	0,090	0,107		0,024	0,028
11	40	0,059	0,070	0,094	0,112		0,025	0,029
12	50	0,064	0,077	0,102	0,123		0,027	0,032
13	60	0,068	0,082	0,109	0,131		0,029	0,034
14	80	0,076	0,091	0,122	0,146		0,032	0,038
15	100	0,082	0,099	0,131	0,158		0,034	0,042
16	120	0,088	0,106	0,141	0,170		0,037	0,045
17	160	0,098	0,118	0,157	0,189		0,041	0,050
18	200	0,106	0,128	0,170	0,205		0,045	0,054
Индекс		а	б	в	г		д	е

ЗАЧИСТКА МЕЛКИХ ОТЛИВОК НА СТАЦИОНАРНОМ НАЖДАЧНОМ СТАНКЕ						Массовое и крупносерийное производство
						КАРТА 34
Содержание работы
1. Подойти, взять отливку с конвейера, тары и поднести к кругу (до 1 м). 2. Зачистить на отливке заливы, остатки литников, выпоров, прибылей, местные утолщения и неровности. 3. Осмотреть отливку после зачистки и положить на место.
N позиции	Масса отливки М, кг, до	Отливки из стали			Отливки из алюминиевых сплавов
		Категория сложности
		I	II	III	I		II	III
		Время на отливку, мин.
1	0,01	0,008	0,009	0,013	0,006		0,009	0,013
2	0,05	0,018	0,024	0,035	0,015		0,023	0,034
3	0,08	0,022	0,032	0,046	0,019		0,030	0,045
4	0,10	0,024	0,037	0,052	0,022		0,035	0,051
5	0,20	0,033	0,056	0,079	0,033		0,053	0,076
6	0,30	0,040	0,071	0,101	0,042		0,067	0,097
Индекс		а	б	в	г		д	е
		TI = 0,0698 М0,46			TI = 0,0857 М0,59
		TII = 0,1462 М0,60			TII = 0,1383 М0,60
		TIII = 0,2083 М0,60			TIII = 0,1948 М0,58

ЗАЧИСТКА ОТЛИВОК НА СТАЦИОНАРНОМ НАЖДАЧНОМ СТАНКЕ						Массовое и крупносерийное производство
						КАРТА 35		Лист 1
Содержание работы
1. Подойти, взять отливку с конвейера, тары, поднести к кругу (до 1 м). 2. Зачистить на отливке заливы, остатки литников, выпоров, прибылей, местные утолщения и неровности, 3. Осмотреть отливку после зачистки и положить на место.
N позиции	Длина залива l, мм, до	Прямолинейные заливы
		Масса отливки М, кг, до
		0,5	1,0	3,0	5,0	7,0	10,0	15,0	20,0
		Время на отливку, мин.
Отливки из чугуна
1	0,3	0,034	0,043	0,063	0,075	-	-	-	-
2	0,4	0,039	0,049	0,071	0,085	-	-	-	-
3	0,5	0,043	0,054	0,079	0,094	-	-	-	-
4	0,6	0,047	0,059	0,086	0,102	-	-	-	-
5	0,8	0,052	0,066	0,096	0,114	0,128	-	-	-
6	1,0	0,058	0,073	0,106	0,126	0,141	0,160	-	-
7	1,2	0,062	0,079	0,115	0,137	0,153	0,173	-	-
8	1,6	0,070	0,089	0,129	0,154	0,172	0,195	0,223	-
9	2,0	0,077	0,098	0,142	0,169	0,190	0,214	0,246	0,271
10	2,5	0,085	0,108	0,157	0,187	0,209	0,236	0,271	0,299
11	3,0	0,092	0,117	0,170	0,202	0,227	0,256	0,294	0,324
12	4,0	0,104	0,132	0,192	0,228	0,256	0,289	0,331	0,366
13	5,0	-	0,146	0,212	0,252	0,283	0,319	0,366	0,404
14	6,0	-	0,158	0,229	0,273	0,306	0,345	0,396	0,437
15	8,0	-	-	0,259	0,309	0,346	0,391	0,448	0,494
16	10,0	-	-	-	0,339	0,380	0,429	0,492	0,543
17	12,0	-	-	-	0,368	0,413	0,466	0,535	0,590
18	16,0	-	-	-	-	0,465	0,525	0,603	0,665
19	20,0	-	-	-	-	-	0,580	0,665	0,734
T1 = 0,073 l0,43 · М0,34
Отливки из стали
20	0,3	0,039	0,050	0,073	0,086	0,097	0,109	0,126	0,139
21	0,4	0,045	0,057	0,083	0,099	0,110	0,124	0,142	0,157
22	0,5	0,049	0,062	0,090	0,107	0,121	0,136	0,157	0,173
23	0,6	0,053	0,067	0,097	0,116	0,131	0,148	0,169	0,187
24	0,8	0,060	0,076	0,110	0,131	0,147	0,167	0,192	0,211
25	1,0	0,066	0,084	0,122	0,145	0,163	0,184	0,211	0,233
26	1,2	0,072	0,091	0,132	0,157	0,176	0,199	0,228	0,252
27	1,6	0,081	0,103	0,150	0,178	0,200	0,225	0,259	0,285
28	2,0	0,089	0,113	0,164	0,195	0,219	0,247	0,284	0,313
29	2,5	0,099	0,125	0,182	0,216	0,242	0,273	0,314	0,346
30	3,0	0,107	0,135	0,196	0,233	0,262	0,295	0,339	0,374
Индекс		а	б	в	г	д	е	ж	з

ЗАЧИСТКА ОТЛИВОК НА СТАЦИОНАРНОМ НАЖДАЧНОМ СТАНКЕ					Массовое и крупносерийное производство
					КАРТА 35		Лист 2
N позиции	Длина l, мм, до	Прямолинейные заливы
		Масса отливки М, кг, до
		0,5	1,0	3,0	5,0	7,0	10,0	15,0	20,0
		Время на отливку, мин.
31	4,0	0,120	0,152	0,221	0,263	0,295	0,333	0,382	0,421
32	5,0	-	0,168	0,244	0,290	0,326	0,368	0,422	0,465
33	6,0	-	0,182	0,264	0,315	0,353	0,398	0,457	0,504
34	8,0	-	-	0,298	0,354	0,397	0,448	0,515	0,568
35	10,0	-	-	-	0,391	0,438	0,494	0,568	0,625
36	12,0	-	-	-	0,423	0,475	0,536	0,615	0,678
37	16,0	-	-	-	-	0,537	0,606	0,696	0,767
38	20,0	-	-	-	-	-	0,667	0,766	0,845
T = 0,084 l0,43 · М0,34
Отливки из алюминиевых сплавов
39	0,3	0,029	0,037	0,054	0,064	-	-	-	-
40	0,4	0,033	0,042	0,061	0,072	-	-	-	-
41	0,5	0,036	0,046	0,067	0,079	-	-	-	-
42	0,6	0,039	0,050	0,073	0,086	-	-	-	-
43	0,8	0,044	0,056	0,081	0,097	0,109	-	-	-
44	1,0	0,049	0,062	0,090	0,107	0,120	0,136	-	-
45	1,2	0,053	0,067	0,097	0,116	0,130	0,146	-	-
46	1,6	0,060	0,076	0,110	0,131	0,147	0,166	0,191	-
47	2,0	0,066	0,084	0,122	0,145	0,163	0,184	0,211	0,233
48	2,5	0,073	0,092	0,134	0,159	0,178	0,201	0,231	0,255
49	3,0	0,078	0,099	0,144	0,171	0,192	0,216	0,249	0,274
50	4,0	0,089	0,113	0,164	0,195	0,219	0,247	0,284	0,313
51	- 5,0	-	0,124	0,180	0,214	0,240	0,271	0,311	0,343
52	6,0	-	0,134	0,195	0,232	0,260	0,293	0,336	0,371
53	8,0	-	-	0,221	0,263	0,295	0,333	0,382	0,421
54	10,0	-	-	-	0,289	0,324	0,365	0,419	0,462
55	12,0	-	-	-	0,311	0,349	0,394	0,452	0,498
56	16,0	-	-	-	-	0,395	0,446	0,512	0,565
57	20,0	-	-	-	-	-	0,492	0,565	0,623
T1 = 0,062 l0,43 · М0,34
Отливки из магниевых сплавов
58	0,3	0,026	0,033	0,048	0,057	-	-	-	-
59	0,4	0,030	0,038	0,055	0,066	-	-	-	-
60	0,5	0,033	0,042	0,061	0,073	-	-	-	-
61	0,6	0,036	0,045	0,065	0,078	-	-	-	-
62	0,8	0,040	0,051	0,074	0,088	0,099	-	-	-
63	1,0	0,044	0,056	0,081	0,097	0,109	0,123	-	-
64	1,2	0,048	0,061	0,089	0,105	0,118	0,133	-	-
Индекс		а	б	в	г	д	е	ж	з

ЗАЧИСТКА ОТЛИВОК НА СТАЦИОНАРНОМ НАЖДАЧНОМ СТАНКЕ						Массовое и крупносерийное производство
						КАРТА 35		Лист 3
N позиции	Длина залива l, дм, до	Прямолинейные заливы
		Масса отливки М, кг, до
		0,5	1,0	3,0	5,0	7,0	10,0	15,0	20,0
		Время на отливку, мин.
65	1,6	0,054	0,069	0,100	0,119	0,134	0,151	0,173	-
66	2,0	0,059	0,075	0,109	0,130	0,145	0,164	0,188	0,208
67	2,5	0,065	0,083	0,121	0,143	0,161	0,182	0,208	0,230
68	3,0	0,071	0,090	0,131	0,156	0,174	0,197	0,226	0,249
69	4,0	0,081	0,102	0,148	0,176	0,198	0,223	0,256	0,282
70	5,0	-	0,112	0,163	0,194	0,217	0,245	0,281	0,310
71	6,0	-	0,121	0,176	0,209	0,234	0,265	0,304	0,335
72	8,0	-	-	0,199	0,237	0,265	0,300	0,344	0,379
73	10,0	-	-	-	0,261	0,293	0,330	0,379	0,418
74	12,0	-	-	-	0,281	0,316	0,357	0,409	0,451
75	16,0	-	-	-	-	0,357	0,403	0,462	0,510
76	20,0	-	-	-	-	-	0,444	0,510	0,562
T = 0,056 l0,433 · М0,34
Криволинейные заливы
Отливки из чугуна
77	0,3	0,041	0,052	0,076	0,090	-	-	-	-
78	0,4	0,047	0,059	0,086	0,102	-	-	-	-
79	0,5	0,051	0,065	0,094	0,112	-	-	-	-
80	0,6	0,056	0,070	0,102	0,122	-	-	-	-
81	0,8	0,063	0,079	0,116	0,138	0,154	-	-	-
82	1,0	0,069	0,088	0,127	0,151	0,170	0,192	-	-
83	1,2	0,075	0,095	0,138	0,164	0,184	0,207	-	-
84	1,6	0,084	0,107	0,155	0,185	0,207	0,234	0,269	-
85	2,0	0,093	0,118	0,171	0,204	0,229	0,258	0,296	0,327
86	2,5	0,103	0,130	0,189	0,225	0,252	0,284	0,326	0,360
87	3,0	0,111	0,140	0,203	0,242	0,271	0,306	0,352	0,388
88	4,0	0,126	0,159	0,231	0,275	0,308	0,348	0,399	0,440
89	5,0	-	0,175	0,254	0,302	0,339	0,383	0,439	0,485
90	6,0	-	0,189	0,275	0,327	0,366	0,413	0,475	0,523
91	8,0	-	-	0,311	0,370	0,415	0,468	0,537	0,593
92	10,0	-	-	-	0,408	0,457	0,516	0,593	0,654
93	12,0	-	-	-	0,441	0,494	0,558	0,640	0,706
94	16,0	-	-	-	-	0,560	0,632	0,726	0,800
95	20,0	-	-	-	-	-	0,696	0,799	0,881
T = 0,876 l0,43 · М0,34
Отливки из стали
96	0,3	0,047	0,060	0,087	0,103	0,116	0,131	0,150	0,165
97	0,4	0,053	0,067	0,097	0,116	0,131	0,148	0,169	0,187
Индекс		а	б	в	г	д	е	ж	з

ЗАЧИСТКА ОТЛИВОК НА СТАЦИОНАРНОМ НАЖДАЧНОМ СТАНКЕ						Массовое и крупносерийное производство
						КАРТА 35		Лист 4
N позиции	Длина залива l, дм, до	Прямолинейные заливы
		Масса отливки М, кг, до
		0,5	1,0	3,0	5,0	7,0	10,0	15,0	20,0
		Время на отливку, мин.
98	0,5	0,058	0,074	0,108	0,128	0,144	0,163	0,186	0,205
99	0,6	0,063	0,080	0,116	0,138	0,156	0,176	0,202	0,222
100	0,8	0,072	0,091	0,132	0,157	0,176	0,199	0,228	0,252
101	1,0	0,079	0,100	0,145	0,173	0,194	0,219	0,251	0,277
102	1,2	0,085	0,108	0,157	0,187	0,209	0,236	0,271	0,300
103	1,6	0,096	0,122	0,177	0,211	0,236	0,267	0,306	0,339
104	2,0	0,107	0,135	0,196	0,233	0,262	0,295	0,339	0,373
105	2,5	0,117	0,148	0,215	0,256	0,287	0,324	0,372	0,410
106	3,0	0,127	0,160	0,232	0,277	0,310	0,350	0,402	0,443
107	4,0	0,144	0,182	0,264	0,315	0,353	0,398	0,457	0,504
108	5,0	-	0,200	0,290	0,345	0,387	0,437	0,502	0,553
109	6,0	-	0,216	0,314	0,373	0,419	0,473	0,542	0,598
110	8,0	-	-	0,356	0,423	0,475	0,536	0,615	0,678
111	10,0	-	-	-	0,465	0,521	0,589	0,675	0,745
112	12,0	-	-	-	0,503	0,564	0,637	0,731	0,806
113	16,0	-	-	-	-	0,638	0,720	0,826	0,911
114	20,0	-	-	-	-	-	0,794	0,912	1,005
T = 0,1 l0,433 · М0,34
Отливки из алюминиевых сплавов
115	0,3	0,035	0,045	0,064	0,076	-	-	-	-
116	0,4	0,039	0,050	0,073	0,086	-	-	-	-
117	0,5	0,043	0,055	0,080	0,095	-	-	-	-
118	0,6	0,047	0,059	0,086	0,102	-	-	-	-
119	0,8	0,053	0,067	0,097	0,116	0,130	-	-	-
120	1,0	0,058	0,074	0,108	0,128	0,143	0,162	-	-
121	1,2	0,063	0,080	0,116	0,138	0,155	0,175	-	-
122	1,6	0,072	0,091	0,132	0,157	0,176	0,199	0,229	-
123	2,0	0,080	0,100	0,145	0,173	0,194	0,219	0,251	0,277
124	2,5	0,087	0,110	0,160	0,190	0,213	0,241	0,276	0,305
125	3,0	0,094	0,119	0,173	0,206	0,231	0,260	0,299	0,330
126	4,0	0,106	0,134	0,195	0,232	0,260	0,293	0,336	0,371
127	5,0	-	0,148	0,215	0,256	0,287	0,324	0,372	0,410
128	6,0	-	0,160	0,232	0,277	0,310	0,350	0,402	0,443
129	8,0	-	-	0,263	0,313	0,351	0,396	0,455	0,501
130	10,0	-	-	-	0,344	0,386	0,435	0,500	0,551
131	12,0	-	-	-	0,372	0,417	0,470	0,540	0,595
132	16,0	-	-	-	-	0,473	0,534	0,613	0,676
133	20,0	-	-	-	-	-	0,586	0,673	0,742
T = 0,074 l0,433 · М0,34
Отливки из магниевых сплавов
134	0,3	0,032	0,040	0,058	0,069	-	-	-	-
135	0,4	0,036	0,045	0,065	0,078	-	-	-	-
Индекс		а	б	в	г	д	е	ж	з

ЗАЧИСТКА ОТЛИВОК НА СТАЦИОНАРНОМ НАЖДАЧНОМ СТАНКЕ						Массовое и крупносерийное производство
						КАРТА 35		Лист 5
N позиции	Длина залива l, дм, до	Прямолинейные заливы
		Масса отливки М, кг, до
		0,5	1,0	3,0	5,0	7,0	10,0	15,0	20,0
		Время на отливку, мин.
136	0,5	0,039	0,050	0,073	0,086	-	-	-	-
137	0,6	0,043	0,054	0,078	0,093	-	-	-	-
138	0,8	0,048	0,061	0,089	0,105	0,118	-	-	-
139	1,0	0,053	0,067	0,097	0,116	0,130	0,147	-	-
140	1,2	0,057	0,072	0,105	0,124	0,140	0,158	-	-
141	1,6	0,065	0,082	0,119	0,142	0,159	0,179	0,206	-
142	2,0	0,071	0,090	0,131	0,156	0,174	0,197	0,226	0,249
143	2,5	0,078	0,099	0,144	0,171	0,192	0,217	0,249	0,274
144	3,0	0,085	0,107	0,155	0,185	0,207	0,234	0,269	0,296
145	4,0	0,096	0,122	0,177	0,211	0,236	0,267	0,306	0,338
146	5,0	-	0,133	0,193	0,230	0,258	0,291	0,324	0,368
147	6,0	-	0,145	0,210	0,250	0,280	0,317	0,364	0,402
148	8,0	-	-	0,238	0,283	0,318	0,359	0,412	0,454
149	10,0	-	-	-	0,311	0,349	0,394	0,452	0,498
150	12,0	-	-	-	0,337	0,378	0,427	0,490	0,540
151	16,0	-	-	-	-	0,428	0,484	0,555	0,612
152	20,0	-	-	-	-	-	0,532	0,610	0,673
Индекс		а	б	в	г	д	е	ж	з

ЗАЧИСТКА ОТЛИВОК ПЕРЕНОСНЫМ НАЖДАЧНЫМ КРУГОМ					Массовое и крупносерийное производство
					КАРТА 36		Лист 1
Содержание работы
1. Взять круг и установить его над местом зачистки. 2. Включить вращение круга. 3. Зачистить заливы и поверхность отливки. 4. Выключить вращение круга.
Зачистка заливов
N позиции	Длина заливов l, дм, до	Прямолинейные заливы			Криволинейные заливы
		Ширина сечения h, мм, до
		2	4	6	2	4	6
		Время на отливку, мин.
Отливки из чугуна
1	1,0	0,086	0,108	0,122	0,135	0,168	0,192
2	1,2	0,097	0,122	0,138	0,152	0,190	0,216
3	1,6	0,117	0,146	0,167	0,185	0,231	0,263
4	2,0	0,136	0,170	0,193	0,213	0,266	0,303
5	2,5	0,157	0,196	0,224	0,247	0,308	0,351
6	3,0	0,177	0,221	0,252	0,278	0,347	0,396
7	4,0	0,215	0,268	0,305	0,337	0,421	0,479
8	5,0	0,250	0,312	0,355	0,390	0,486	0,554
9	6,0	0,281	0,351	0,399	0,439	0,549	0,625
10	8,0	0,340	0,424	0,483	0,532	0,564	0,756
11	10,0	0,393	0,491	0,559	0,617	0,770	0,876
12	12,0	0,444	0,555	0,632	0,695	0,868	0,988
13	16,0	0,537	0,670	0,763	0,840	1,049	1,194
14	20,0	0,622	0,776	0,884	0,974	1,215	1,384
15	25,0	0,720	0,829	1,024	1,128	1,409	1,604
16	30,0	0,813	1,014	1,155	1,313	1,639	1,866
		T1 = 0,069 l0,66 · h0,32			T2 = 0,108 l0,66 · h0,32
Отливки из стали
17	1,0	0,102	0,128	0,145	0,162	0,203	0,231
18	1,2	0,115	0,143	0,163	0,187	0,234	0,266
19	1,6	0,140	0,175	0,198	0,225	0,280	0,319
20	2,0	0,162	0,203	0,231	0,250	0,312	0,355
21	2,5	0,187	0,234	0,266	0,300	0,374	0,426
22	3,0	0,211	0,263	0,300	0,337	0,421	0,479
23	4,0	0,256	0,319	0,364	0,399	0,499	0,568
24	5,0	0,296	0,369	0,420	0,462	0,577	0,656
25	6,0	0,335	0,418	0,475	0,524	0,654	0,745
26	8,0	0,403	0,503	0,573	0,637	0,795	0,905
27	10,0	0,468	0,584	0,665	0,736	0,919	1,047
Индекс		а	б	в	г	д	е

ЗАЧИСТКА ОТЛИВОК ПЕРЕНОСНЫМ НАЖДАЧНЫМ КРУГОМ					Массовое и крупносерийное производство
					КАРТА 36		Лист 2
N позиции	Длина заливов l, дм, до	Прямолинейные заливы			Криволинейные заливы
		Ширина сечения h, мм, до
		2	4	6	2	4	6
		Время на отливку, мин.
28	12,0	0,528	0,659	0,750	0,836	1,044	1,189
29	16,0	0,638	0,796	0,907	0,999	1,247	1,419
30	20,0	0,739	0,923	1,050	1,161	1,449	1,650
31	25,0	0,856	1,069	1,217	1,348	1,683	1,916
32	30,0	0,966	1,206	1,373	1,523	1,901	2,165
		T1 = 0,082 l0,66 · h0,32			T2 = 0,129 l0,66 · h0,32
Отливки из медных сплавов
33	1,0	0,070	0,087	0,099	0,107	0,134	0,153
34	1,2	0,079	0,098	0,112	0,121	0,151	0,172
35	1,6	0,095	0,118	0,135	0,146	0,182	0,208
36	2,0	0,110	0,137	0,156	0,170	0,212	0,241
37	2,5	0,127	0,159	0,181	0,196	0,245	0,279
38	3,0	0,144	0,179	0,204	0,220	0,274	0,312
39	4,0	0,174	0,217	0,247	0,268	0,335	0,381
40	5,0	0,201	0,251	0,286	0,311	0,388	0,442
41	6,0	0,227	0,284	0,323	0,351	0,438	0,499
42	8,0	0,275	0,343	0,390	0,423	0,528	0,601
43	10,0	0,318	0,397	0,452	0,491	0,612	0,697
44	12,0	0,359	0,449	0,511	0,553	0,690	0,786
45	16,0	0,434	0,542	0,617	0,669	0,835	0,951
46	20,0	0,503	0,628	0,715	0,775	0,968	1,102
47	25,0	0,583	0,728	0,829	0,899	1,122	1,277
48	30,0	0,658	0,821	0,935	1,013	1,265	1,441
Индекс		а	б	в	г	д	е
		T1 = 0,0558 l0,66 · h0,32			T2 = 0,0086 l0,66 · h0,32

ЗАЧИСТКА ОТЛИВОК ПЕРЕНОСНЫМ НАЖДАЧНЫМ КРУГОМ					Массовое и крупносерийное производство
					КАРТА 36		Лист 3
Зачистка поверхности отливок
N позиции	Площадь зачищаемой поверхности S, дм2, до	Отливки из чугуна		Отливки из стали		Отливки из медных сплавов
		Вид поверхности
		прямолинейная	криволинейная	прямолинейная	криволинейная	прямолинейная	криволинейная
		Время на отливку, мин.
49	5,0	0,434	0,613	0,532	0,723	0,350	0,492
50	6,0	0,489	0,692	0,600	0,816	0,395	0,555
51	8,0	0,592	0,836	0,726	0,986	0,477	0,671
52	10,0	0,686	0,969	0,841	1,142	0,553	0,777
53	12,0	0,773	1,093	0,949	1,289	0,624	0,876
54	16,0	0,935	1,321	1,147	1,558	0,754	1,060
55	20,0	1,083	1,531	1,329	1,806	0,874	1,228
Индекс		а	б	в	г	д	е
		T1 = 0,15 S0,66		T1 = 0,184 S0,66		T1 = 0,121 S0,66
		T2 = 0,212 S0,66		T2 = 0,25 S0,66		T2 = 0,17 S0,66

ЗАЧИСТКА ОТЛИВОК ПОДВЕСНЫМ (МАЯТНИКОВЫМ) НАЖДАЧНЫМ СТАНКОМ					Массовое и крупносерийное производство
					КАРТА 37		Лист 1
Содержание работы
1. Установить круг над местом зачистки. 2. Включить вращение круга. 3. Зачистить заливы и поверхность отливки (с продвижением отливки по рольгангу и поворотом ее). 4. Отнести круг в сторону и выключить вращение его.
Зачистка заливов
N позиции	Длина заливов l, дм, до	Прямолинейные заливы			Криволинейные заливы
		Ширина сечения h, мм, до
		2	4	6	2	4	5
		Время на отливку, мин.
Отливки из чугуна
1	1,0	0,077	0,097	0,110	0,120	0,150	0,170
2	1,2	0,087	0,109	0,124	0,135	0,168	0,192
3	1,6	0,106	0,132	0,151	0,164	0,204	0,232
4	2,0	0,122	0,153	0,174	0,190	0,237	0,270
5	2,5	0,142	0,178	0,202	0,220	0,274	0,312
6	3,0	0,160	0,199	0,227	0,247	0,309	0,351
7	4,0	0,193	0,242	0,275	0,300	0,374	0,426
8	5,0	0,223	0,279	0,318	0,347	0,433	0,493
9	6,0	0,252	0,315	0,358	0,391	0,488	0,555
10	8,0	0,306	0,382	0,435	0,473	0,591	0,672
11	10,0	0,353	0,441	0,502	0,548	0,684	0,779
12	12,0	0,399	0,499	0,568	0,618	0,771	0,878
13	16,0	0,482	0,602	0,685	0,746	0,932	1,061
14	20,0	0,559	0,698	0,795	0,865	1,080	1,230
15	25,0	0,648	0,809	0,921	1,002	1,251	1,425
16	30,0	0,727	0,912	1,038	1,131	1,412	1,607
17	40,0	0,884	1,103	1,256	1,368	1,708	1,944
		T1 = 0,062 l0,66 · h0,32			T2 = 0,096 l0,66 · h0,32
Отливки из стали
18	1,0	0,094	0,117	0,133	0,149	0,185	0,211
19	1,2	0,106	0,132	0,150	0,168	0,209	0,238
20	1,6	0,128	0,160	0,181	0,203	0,252	0,288
21	2,0	0,148	0,185	0,210	0,235	0,292	0,333
22	2,5	0,172	0,214	0,243	0,273	0,339	0,386
23	3,0	0,194	0,242	0,275	0,308	0,382	0,436
24	4,0	0,235	0,292	0,332	0,372	0,462	0,527
25	5,0	0,272	0,338	0,385	0,431	0,535	0,610
26	6,0	0,307	0,382	0,434	0,486	0,604	0,688
27	8,0	0,371	0,462	0,525	0,588	0,730	0,832
28	10,0	0,430	0,535	0,608	0,681	0,846	0,964
29	12,0	0,485	0,603	0,686	0,768	0,954	1,088
Индекс		а	б	в	г	д	е

ЗАЧИСТКА ОТЛИВОК ПОДВЕСНЫМ (МАЯТНИКОВЫМ) НАЖДАЧНЫМ СТАНКОМ					Массовое и крупносерийное производство
					КАРТА 37		Лист 2
N позиции	Длина заливов l, дм, до	Прямолинейные заливы			Криволинейные заливы
		Ширина сечения h, мм, до
		2	4	6	2	4	6
		Время на отливку, мин.
30	16,0	0,586	0,729	0,829	0,929	1,153	1,315
31	20,0	0,679	0,845	0,961	1,076	1,336	1,524
32	25,0	0,787	0,979	1,113	1,247	1,548	1,766
33	30,0	0,887	1,104	1,255	1,406	1,746	1,992
		T1 = 0,075 l0,66 · h0,32			T2 = 0,119 l0,66 · h0,32
Отливки из медных сплавов
34	1,0	0,062	0,078	0,089	0,097	0,122	0,138
35	1,2	0,070	0,088	0,100	0,109	0,138	0,156
36	1,6	0,085	0,106	0,121	0,132	0,166	0,188
37	2,0	0,098	0,123	0,141	0,153	0,193	0,218
38	2,5	0,114	0,143	0,163	0,178	0,223	0,253
39	3,0	0,128	0,161	0,184	0,200	0,252	0,286
40	4,0	0,155	0,195	0,222	0,242	0,304	0,344
41	5,0	0,179	0,226	0,257	0,281	0,353	0,399
42	6,0	0,202	0,254	0,290	0,316	0,398	0,450
43	8,0	0,245	0,308	0,351	0,383	0,481	0,544
44	10,0	0,283	0,357	0,407	0,443	0,558	0,631
45	12,0	0,320	0,402	0,459	0,500	0,629	0,711
46	16,0	0,386	0,486	0,555	0,605	0,760	0,860
47	20,0	0,448	0,563	0,643	0,701	0,881	0,997
48	25,0	0,522	0,651	0,742	0,815	1,102	1,156
49	30,0	0,589	0,735	0,837	0,919	1,147	1,306
Индекс		а	б	в	г	д	е
		T1 = 0,050 l0,66 · h0,32			T2 = 0,078 l0,66 · h0,32

ЗАЧИСТКА ОТЛИВОК ПОДВЕСНЫМ (МАЯТНИКОВЫМ) НАЖДАЧНЫМ СТАНКОМ					Массовое и крупносерийное производство
					КАРТА 37		Лист 3
Зачистка поверхности
N позиции	Площадь зачищаемой поверхности S, дм2, до	Отливки из чугуна		Отливки из стали		Отливки из медных сплавов
		Вид поверхности
		прямолинейная T1	криволинейная T2	прямолинейная T3	криволинейная T4	прямолинейная T5	криволинейная T6
		Время, мин.
50	1,0	0,136	0,189	0,160	0,225	0,108	0,153
51	2,0	0,215	0,299	0,253	0,356	0,171	0,242
52	3,0	0,281	0,390	0,330	0,465	0,223	0,316
53	4,0	0,340	0,472	0,399	0,562	0,270	0,382
54	5,0	0,393	0,547	0,463	0,651	0,312	0,443
55	6,0	0,444	0,617	0,522	0,734	0,352	0,499
56	8,0	0,537	0,746	0,631	0,888	0,426	0,603
57	10,0	0,622	0,868	0,731	1,028	0,494	0,699
58	12,0	0,701	0,974	0,825	1,160	0,557	0,789
59	16,0	0,848	1,178	0,997	1,402	0,673	0,954
60	20,0	0,982	1,365	1,156	1,625	0,780	1,105
61	25,0	1,138	1,582	1,339	1,883	0,904	1,208
62	30,0	1,284	1,784	1,510	2,124	1,019	1,444
63	40,0	1,552	2,157	1,826	2,568	1,232	1,746
64	50,0	1,798	2,499	2,115	2,976	1,428	2,023
65	60,0	2,028	2,819	2,386	3,336	1,611	2,282
66	80,0	2,452	3,408	2,885	4,057	1,947	2,759
67	100,0	2,841	3,949	3,343	4,687	2,256	3,197
Индекс		а	б	в	г	д	е

ЗАЧИСТКА ОТЛИВОК ПНЕВМАТИЧЕСКОЙ ШАРОШКОЙ						Массовое и крупносерийное производство
						КАРТА 38		Лист 1
Содержание работы
1. Взять шарошку и установить ее над местом зачистки. 2. Зачистить заливы и поверхность отливки. 3. Положить шарошку на место.
Зачистка заливов
N позиции	Длина заливов l, дм, до	Отливки из алюминиевых сплавов				Отливки из магниевых сплавов
		прямолинейные заливы		криволинейные заливы		прямолинейные заливы		криволинейные заливы
		Ширина сечения h, мм, до
		2	4	2	4	2	4	2	4
		Время на отливку, мин.
1	0,5	0,052	0,065	0,081	0,102	0,043	0,053	0,066	0,083
2	0,6	0,059	0,073	0,092	0,115	0,048	0,060	0,075	0,093
3	0,8	0,071	0,089	0,111	0,138	0,058	0,080	0,090	0,121
4	1,0	0,082	0,103	0,128	0,160	0,067	0,084	0,105	0,131
5	1,2	0,093	0,116	0,145	0,189	0,076	0,099	0,118	0,154
6	1,6	0,112	0,140	0,175	0,219	0,092	0,115	0,143	0,178
7	2,0	0,130	0,162	0,203	0,253	0,106	0,133	0,166	0,190
8	2,5	0,151	0,188	0,235	0,294	0,123	0,154	0,192	0,240
9	3,0	0,170	0,212	0,265	0,331	0,139	0,174	0,216	0,270
0	4,0	0,206	0,257	0,321	0,401	0,168	0,210	0,262	0,327
1	5,0	0,238	0,297	0,372	0,464	0,195	0,243	0,303	0,378
2	6,0	0,269	0,335	0,419	0,524	0,220	0,274	0,342	0,427
3	8,0	0,325	0,406	0,507	0,633	0,266	0,332	0,413	0,516
4	10,0	0,377	0,470	0,587	0,733	0,308	0,384	0,479	0,598
5	12,0	0,425	0,530	0,663	0,827	0,347	0,435	0,540	0,675
6	16,0	0,513	0,641	0,801	1,000	0,420	0,524	0,653	0,816
7	20,0	0,595	0,743	0,928	1,159	0,487	0,608	0,757	0,945
Индекс		а	б	в	г	д	е	ж	з

ЗАЧИСТКА ОТЛИВОК ПНЕВМАТИЧЕСКОЙ ШАРОШКОЙ				Массовое и крупносерийное производство
				КАРТА 38	Лист 2
Зачистка поверхности
N позиции	Площадь зачищаемой поверхности S, дм2, до	Отливки из алюминиевых сплавов		Отливки из магниевых сплавов
		Вид поверхности
		прямолинейная T1	криволинейная T2	прямолинейная T3	криволинейная T4
		Время на отливку, мин.
18	0,2	0,090	0,121	0,072	0,096
19	0,3	0,117	0,158	0,088	0,126
20	0,4	0,142	0,191	0,113	0,152
21	0,5	0,165	0,221	0,131	0,177
22	0,6	0,186	0,250	0,148	0,199
23	0,8	0,224	0,302	0,179	0,241
24	1,0	0,260	0,350	0,207	0,279
25	1,2	0,293	0,395	0,233	0,315
26	1,6	0,355	0,477	0,282	0,380
27	2,0	0,411	0,553	0,327	0,441
28	2,5	0,476	0,641	0,379	0,511
29	3,0	0,537	0,723	0,427	0,576
30	4,0	0,650	0,875	0,517	0,697
31	5,0	0,752	1,012	0,599	0,807
32	6,0	0,848	1,142	0,675	0,910
33	8,0	1,025	1,381	0,817	1,101
34	10,0	1,188	1,600	0,946	1,275
Индекс		а	б	в	г

ПРАВКА И ПРОШИВКА ОТЛИВОК НА ПРЕССАХ										Массовое и крупносерийное производство
										КАРТА 39
Содержание работы
1. Взять (застропить) отливку, переместить на расстояние до 1 м, установить в штамп (расстропить). 2. Произвести правку (прошивку) отливки. 3. Взять (застропить) отливку со штампа, переместить (до 1 м), положить на место (расстропить).
N позиции	Категория сложности	Способ перемещения отливки
		вручную								подъемником
		Масса отливки М, кг, до
		0,5	1	3	5	8	12	16	20	50	70	100	200	300	500
		Время на отливку, мин.
1	I	0,080	0,100	0,142	0,167	0,194	0,221	0,243	0,261	0,549	0,587	0,630	0,724	0,785	0,870
2	II	0,099	0,123	0,175	0,206	0,239	0,272	0,299	0,321	0,634	0,678	0,728	0,837	0,907	1,005
3	III	0,123	0,153	0,217	0,256	0,297	0,339	0,371	0,399	0,722	0,772	0,829	0,952	1,032	1,144
4	IV	0,153	0,191	0,271	0,329	0,371	0,423	0,464	0,497	0,809	0,865	0,929	1,067	1,158	1,282
5	V	0,184	0,230	0,327	0,385	0,447	0,509	0,558	0,599	0,918	0,982	1,055	1,212	1,314	1,456
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м	н	о
		TI = 0,1 М0,32								TI = 0,251 М0,20
		TII = 0,123 М0,32								TII = 0,29 М0,20
		TIII = 0,153 М0,32								TIII = 0,33 М0,20
		TIV = 0,191 М0,32								TIV = 0,37 М0,20
		TV = 0,23 М0,32								TV = 0,42 М0,20

ЗАЧИСТКА ОСТАТКОВ ПИТАТЕЛЕЙ НА МЕХАНИЧЕСКОМ НАПИЛЬНИКЕ (ДЛЯ ОТЛИВОК ИЗ АЛЮМИНИЕВЫХ СПЛАВОВ)						Массовое и крупносерийное производство
						КАРТА 40
Содержание работы
1. Взять отливку, поднести к металлическому кругу. 2. Зачистить остатки питателей. 3. Осмотреть отливку и отбросить в тару, на транспортер.
N позиции	Высота остатков питателей H, мм, до	Масса отливки М, кг, до
		1	2	4	6	8	10	15	20
		Время на отливку, мин.
Для металлических кругов с числом зубьев 100 x 100
1	1,0	0,043	0,048	0,053	0,057	0,059	0,061	0,065	0,068
2	2,0	0,058	0,065	0,072	0,076	0,079	0,082	0,087	0,091
3	3,0	0,069	0,077	0,085	0,091	0,095	0,098	0,104	0,109
4	4,0	0,078	0,087	0,096	0,103	0,107	0,111	0,118	0,123
5	5,0	0,086	0,096	0,106	0,113	0,118	0,122	0,130	0,135
6	6,0	0,093	0,104	0,115	0,122	0,127	0,132	0,140	0,146
7	8,0	0,106	0,117	0,130	0,138	0,144	0,149	0,159	0,166
8	10,0	0,116	0,129	0,143	0,152	0,159	0,164	0,175	0,182
T = 0,0432 H0,43 · М0,15
Для металлических кругов с числом зубьев 200 x 100
9	1,0	0,049	0,055	0,061	0,065	0,067	0,070	0,074	0,077
10	2,0	0,066	0,073	0,081	0,086	0,090	0,093	0,099	0,103
11	3,0	0,077	0,086	0,096	0,101	0,106	0,109	0,116	0,121
12	4,0	0,087	0,097	0,107	0,114	0,120	0,123	0,131	0,137
13	5,0	0,096	0,106	0,118	0,125	0,131	0,135	0,143	0,150
14	6,0	0,103	0,114	0,127	0,135	0,141	0,145	0,155	0,161
15	8,0	0,116	0,129	0,143	0,152	0,158	0,164	0,174	0,182
16	10,0	0,127	0,141	0,156	0,166	0,173	0,179	0,191	0,200
Индекс		а	б	в	г	д	е	ж	з

СОРТИРОВКА ОТЛИВОК								Массовое и крупносерийное производство
								КАРТА 41
Содержание работы
Взять отливку, осмотреть, отбросить в тару, на транспортир с сортировкой по наименованиям и разбраковкой исправимого и окончательного брака.
N позиции	Масса отливки М, кг, до
	0,5	1	2	3	4	6	8	10	12	14	16	18	20
	Время на отливку, мин.
1	0,045	0,060	0,079	0,093	0,104	0,123	0,138	0,151	0,162	0,172	0,182	0,191	0,199
Индекс	а	б	в	г	д	е	ж	з	и	к	л	м	н

Содержание работы
Взять литник, отбросить в тару.
N позиции	Масса литника М, кг, до
	1	2	3	4	6	8	10	12	14	16	18	20
	Время на литник, мин.
1	0,030	0,040	0,047	0,05 3	0,063	0,071	0,078	0,084	0,087	0,092	0,099	0,103
Индекс	а	б	в	г	д	е	ж	з	и	к	л	м

ВРЕМЯ НА ОБСЛУЖИВАНИЕ РАБОЧЕГО МЕСТА, ОТДЫХ И ЛИЧНЫЕ ПОТРЕБНОСТИ			Массовое и крупносерийное производство
			КАРТА 42
Виды работ		На обслуживание рабочего места	На отдых и личные потребности при работе
			вручную		подъемником	краном
			Масса, кг
			до 10	свыше 10
			Время, % оперативного времени
Выбивка форм на выбивных решетках		2	13		12	11
Выбивка стержней:	на вибрационных машинах	2	14		11	10
	пневматическим инструментом	2			13	12
	на электрогидравлической установке "Искра-22"	2	-		14	13
Отрезка литников и прибылей	газовым пламенем	3	11	12	7	8
	ленточной пилой	2
Отбивка литников от отливок		2	20		-	-
Обломка литников на роторной линии		2	-		12	11
Очистка отливок в галтовочных и дробеметных барабанах		2	14		13	12
Очистка поверхности отливок в дробеструйных и дробеметных камерах		2	14		13	12
Зачистка отливок на наждачных станках (всех типов) и пневматическими шарошками		2	12	13	13	10
Обрубка отливок		2	14		13	12
Правка и прошивка отливок на прессах		2	14		13	12
Сортировка отливок		2	13		-	-
Исправление дефектов литья		2	14		13	12

РАЗДЕЛКА ТРЕЩИН РУЧНОЙ ПНЕВМАТИЧЕСКОЙ ШЛИФОВАЛЬНОЙ МАШИНОЙ								Массовое и крупносерийное производство
								КАРТА 43
Содержание работы
1. Взять и включить шлифовальную машину. 2. Зачистить место под разделку. 3. Разделать трещину. 4. Выключить и отложить шлифовальную машину.
N позиции	Глубина разделки мм, до	Ширина разделки h, мм, до	Длина разделки l, мм, до
			25	50	75	100	125	150	175	200	225	250
			Время, мин.
1	5	5	5,80	6,47	6,91	7,23	7,50	7,72	7,91	8,08	8,24	8,38
2		10	6,52	7,28	7,77	8,14	8,43	8,68	8,90	9,09	9,27	9,42
3		15	6,98	7,80	8,33	8,72	9,04	9,30	9,54	9,74	9,93	10,10
4		20	7,33	8,19	8,74	9,16	9,49	9,77	10,02	10,23	10,43	10,60
5		25	7,62	8,51	9,08	9,51	9,86	10,15	10,40	10,63	10,83	11,01
6	10	5	6,60	7,37	7,86	8,24	8,54	8,79	9,01	9,20	9,38	9,54
7		10	7,42	8,29	8,85	9,27	9,60	9,89	10,13	10,35	10,55	10,73
8		15	7,95	8,89	9,48	9,93	10,29	10,59	10,86	11,09	11,30	11,50
9		20	8,35	9,33	9,96	10,43	10,80	11,12	11,40	11,65	11,87	12,07
10		25	8,67	9,69	10,34	10,83	11,22	11,56	11,84	12,10	12,33	12,54
11	15	5	7,25	8,10	8,64	9,05	9,38	9,66	9,90	10,11	10,30	10,48
12		10	8,16	9,11	9,72	10,18	10,55	10,86	11,14	11,38	11,59	11,79
13		15	8,74	9,76	10,42	10,91	11,30	11,64	11,93	12,19	12,42	12,63
14		20	9,18	10,25	10,94	11,46	11,87	12,22	12,53	12,80	12,04	13,26
15		25	9,53	10,65	11,36	11,90	12,33	12,69	13,01	13,29	13,55	13,78
Индекс			а	б	в	г	д	е	ж	з	и	к

РАЗДЕЛКА ТРЕЩИН ПО СРЕЗУ МЕТОДОМ ВЫПЛАВКИ ЭЛЕКТРОДОМ					Массовое и крупносерийное производство
					КАРТА 44
Содержание работы
1. Подготовка к выплавке (приготовить электроды, каску, рукавицы, держатель, настроить режим сварки). 2. Заправить электрод в держатель, надеть рукавицы, щиток, очки. 3. Выплавить трещины со снятием шлака в процессе выплавки.
N позиции	Глубина разделки, мм, до	Ширина разделки h, мм, до	Длина выплавленной трещины, l, мм, до
			100	200	300	400	500
			Время, мин.
1	20	15	1,24	2,49	3,73	4,98	6,23
2		20	1,66	3,32	4,98	6,64	8,30
3		25	2,08	4,15	6,23	8,30	10,38
4		30	2,49	4,98	7,47	9,96	12,45
5		35	2,91	5,81	8,72	11,62	14,53
6		40	3,32	6,64	9,96	13,28	16,60
7		45	3,73	7,47	11,21	14,94	18,68
8		50	4,15	8,30	12,45	16,60	20,75
9	30	15	1,87	3,73	5,60	7,47	9,34
10		20	2,49	4,98	7,47	9,96	12,45
11		25	3,11	6,23	9,34	12,45	15,56
12		30	3,73	7,47	11,21	14,94	18,68
13		35	4,36	8,72	13,07	17,43	21,79
14		40	4,98	9,96	14,94	19,92	24,90
15		45	5,60	11,21	16,81	22,41	28,01
16		50	6,23	12,45	18,68	24,90	31,13
Индекс			а	б	в	г	д

ПОДГОТОВКА РАЗДЕЛАННОЙ ТРЕЩИНЫ С ПРЕДВАРИТЕЛЬНОЙ ЗАВАРКОЙ КОРНЯ				Массовое и крупносерийное производство
				КАРТА 45
Содержание работы
1. Подготовка к операции (приготовить электроды, каску, рукавицы, держатель, настроить режим сварки). 2. Восстановить стержень песком, заправить электрод в держатель. 3. Проверить корень разделки, подготовить разделанную поверхность вручную с зачисткой каждого валика электродом.
N позиции	Суммарная высота двух стенок разделанной трещины после заварки корня h x 2, мм, до	Длина разделанной трещины l, мм, до
		200	300	400	500
		Время, мин.
1	30	-	-	16,81	21,25
2	40	-	17,05	23,07	29,16
3	50	14,25	21,81	29,50	37,29
4	60	17,40	26,65	36,05	45,56
Индекс		а	б	в	г

ЭЛЕКТРОДУГОВАЯ НАПЛАВКА									Массовое и крупносерийное производство
									КАРТА 46
Содержание работы
1. Подготовка к наплавке (подготовить электроды, держатель, маску, рукавицы, настроить режим работы). 2. Заправить электрод в держатель, надеть маску, очки, рукавицы. 3. Наплавить недостающий слой металла с заменой электродов в процессе работы. 4. Положить держатель и зачистить место наплавки от шлака.
N позиции	Высота наплавки H, мм, до	Ширина наплавки h, мм, до	Длина наплавки l, мм, до
			50	100	150	200	250	300	350	400	450	500
			Время, мин.
1	5	25	1,45	2,89	4,34	5,78	7,23	8,68	10,12	11,57	13,02	14,46
2		50	2,89	5,78	8,68	11,57	14,46	17,36	20,24	23,14	26,03	28,93
3		75	4,34	8,68	13,01	17,36	21,69	26,03	30,37	34,71	39,04	43,39
4		100	5,78	11,57	17,36	23,14	28,93	34,71	40,50	46,28	52,07	57,85
5	8	25	2,01	4,01	6,02	8,03	10,04	12,04	14,05	16,06	18,07	20,07
6		50	4,02	8,03	12,05	16,06	20,08	24,09	28,10	32,12	36,13	40,15
7		75	6,02	12,05	18,07	24,09	30,11	36,13	42,16	48,18	54,20	60,22
8		100	8,03	16,06	24,09	32,12	40,15	48,18	56,21	64,24	72,27	80,30
9	10	25	2,37	4,74	7,11	9,47	11,84	14,21	16,58	18,95	21,32	23,69
10		50	4,74	9,47	14,21	18,95	23,59	28,43	33,16	37,90	42,64	47,37
11		75	7,11	14,21	21,32	28,43	35,53	42,64	49,74	56,85	63,96	71,06
12		100	9,47	18,95	28,43	37,90	47,38	56,85	66,32	75,80	85,27	94,75
13	15	25	3,30	6,61	9,91	13,22	16,52	19,83	23,13	26,44	29,74	33,05
14		50	6,61	13,22	19,83	26,44	33,05	39,66	46,27	52,88	59,49	66,10
15		75	9,91	19,83	29,74	39,66	49,58	59,49	69,41	79,32	89,24	99,15
16		100	13,22	26,44	39,66	52,88	66,10	79,32	92,54	105,76	118,98	132,20
Индекс			а	б	в	г	д	е	ж	з	и	к

ЗАВАРКА ДЕФЕКТОВ											Массовое и крупносерийное производство
											КАРТА 47			Лист 1
Содержание работы
1. Взять газовую горелку или электродержатель, поднести к отливке. 2. Заварить дефектное место. 3. Отложить газовую горелку или электродержатель.
I. ОТЛИВКИ ИЗ СТАЛИ
Газовая горелка
Раковины
N позиции	Глубина раковины b, мм, до	Длина раковины (наибольшая) или диаметр l, мм, до
		2	4	6	8	10	12	15	20	25	30	35	40	45	50	60
		Время на дефект, мин.
1	2	0,19	0,26	0,31	0,36	0,39	0,43	0,47	0,54	0,60	0,65	0,70	0,74	0,78	0,82	0,90
2	4	0,27	0,37	0,44	0,51	0,56	0,61	0,67	0,77	0,85	0,93	1,00	1,06	1,12	1,17	1,28
3	6	0,33	0,45	0,54	0,62	0,69	0,75	0,83	0,95	1,05	1,14	1,22	1,30	1,38	1,44	1,57
4	8	0,38	0,52	0,63	0,72	0,80	0,87	0,96	1,10	1,22	1,32	1,42	1,51	1,59	1,67	1,82
5	10	-	-	0,71	0,81	0,89	0,97	1,08	1,23	1,36	1,48	1,59	1,69	1,78	1,87	2,04
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м	н	о	п

N позиции	Глубина трещины b, мм, до	Длина трещины l, мм, до
		10	20	30	40	50	60	70	80	90	100
		Время на дефект, мин.
6	5	1,41	1,79	2,07	2,29	2,47	2,64	2,78	2,92	3,04	3,15
7	10	2,05	2,61	3,01	3,33	3,60	3,83	4,05	4,24	4,42	4,58
8	20	2,98	3,79	4,37	4,84	5,23	5,57	5,88	6,17	6,42	6,66
Индекс		а	б	в	г	д	е	ж	з	и	к

N позиции	Глубина раковины b, мм, до	Длина раковины (наибольшая) или диаметр l, мм, до
		2	4	6	8	10	12	15	20	25	30	35	40	45	50	60
		Время на дефект, мин.
9	2	0,08	0,13	0,17	0,21	0,24	0,27	0,31	0,38	0,44	0,49	0,55	0,59	0,64	0,69	0,77
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м	н	о	п

ЗАВАРКА ДЕФЕКТОВ											Массовое и крупносерийное производство
											КАРТА 47			Лист 2
N позиции	Глубина раковины b, мм, до	Длина раковины (наибольшая) или диаметр l, мм, до
		2	4	6	8	10	12	15	20	25	30	35	40	45	50	60
		Время на дефект, мин.
10	4	0,10	0,16	0,22	0,26	0,30	0,34	0,39	0,40	0,54	0,61	0,68	0,74	0,80	0,85	0,96
11	6	0,12	0,19	0,24	0,29	0,34	0,38	0,44	0,53	0,62	0,59	0,77	0,84	0,90	0,97	1,09
12	8	0,13	0,21	0,27	0,32	0,37	0,42	0,48	0,58	0,67	0,76	0,84	0,91	0,99	1,06	1,19
13	10	-	-	0,28	0,34	0,40	0,45	0,52	0,62	0,72	0,81	0,90	0,98	1,06	1,13	1,27
14	15	-	-	-	0,39	0,45	0,51	0,59	0,71	0,82	0,92	1,02	1,11	1,20	1,28	1,45
15	20	-	-	-	0,43	0,49	0,56	0,64	0,77	0,89	1,01	1,11	1,21	1,31	1,40	1,58
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м	н	о	п

N позиции	Глубина трещины b, мм, до	Длина трещины l, мм, до
		10	20	30	40	50	60	70	80	90	100
		Время на дефект, мин.
16	5	0,79	0,99	1,13	1,24	1,33	1,41	1,48	1,55	1,60	1,66
17	10	1,15	1,44	1,64	1,80	1,93	2,05	2,15	2,25	2,33	2,41
18	20	1,68	2,10	2,39	2,62	2,81	2,98	3,12	3,27	3,39	3,51
Индекс		а	б	в	г	д	е	ж	з	и	к

ЗАВАРКА ДЕФЕКТОВ											Массовое и крупносерийное производство
											КАРТА 47			Лист 3
II. ОТЛИВКИ ИЗ ЧУГУНА
Газовая сварка (без предварительного нагрева)
Раковины
N позиции	Глубина раковины b, мм, до	Длина раковины (наибольшая) или диаметр l, мм, до
		2	4	6	8	10	12	15	20	25	30	35	40	45	50	60
		Время на дефект, мин.
19	2	0,36	0,47	0,55	0,62	0,68	0,73	0,80	0,90	0,98	1,06	1,13	1,19	1,24	1,30	1,39
20	4	0,49	0,64	0,76	0,85	0,93	1,00	1,10	1,23	1,34	1,44	1,54	1,62	1,70	1,77	1,91
21	6	0,59	0,77	0,91	1,02	1,12	1,20	1,31	1,47	1,61	1,73	1,84	1,95	2,04	2,13	2,29
22	8	0,67	0,88	1,04	1,16	1,27	1,37	1,50	1,68	1,84	1,97	2,10	2,21	2,32	2,42	2,60
23	10	-	-	1,15	1,29	1,41	1,51	1,65	1,86	2,03	2,18	2,32	2,45	2,57	2,68	2,88
24	15	-	-	-	1,54	1,69	1,82	1,98	2,23	2,43	2,62	2,79	2,94	3,08	3,21	3,45
25	20	-	-	-	1,76	1,92	2,07	2,26	2,53	2,77	2,98	3,17	3,34	3,50	3,66	3,93
26	25	-	-	-	1,94	2,12	2,28	2,50	2,80	3,06	3,30	3,51	3,70	3,88	4,04	4,35

27	2	0,15	0,20	0,23	0,27	0,29	0,32	0,35	0,40	0,44	0,48	0,51	0,54	0,57	0,60	0,65
28	4	0,21	0,28	0,34	0,38	0,42	0,45	0,50	0,57	0,63	0,68	0,73	0,77	0,81	0,85	0,92
29	6	0,25	0,35	0,41	0,47	0,52	0,56	0,62	0,70	0,77	0,84	0,90	0,95	1,00	1,05	1,16
30	8	0,29	0,40	0,48	0,54	0,60	0,65	0,71	0,81	0,89	0,97	1,04	1,10	1,16	1,21	1,31
31	10	-	-	0,54	0,61	0,67	0,72	0,80	0,91	1,00	1,09	1,16	1,23	1,30	1,36	1,47
32	15	-	-	0,66	0,75	0,82	0,89	0,98	1,11	1,23	1,33	1,43	1,52	1,60	1,67	1,81
33	20	-	-	0,76	0,86	0,95	1,03	1,14	1,29	1,43	1,55	1,65	1,75	1,85	1,94	2,10
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м	н	о	п

N позиции	Глубина трещины b, мм, до	Длина трещины l, мм, до
		10	20	30	40	50	60	70	80	90	100	120	140	160
		Время на дефект, мин.
34	5	0,96	1,24	1,43	1,58	1,72	1,83	1,94	2,03	2,12	2,20	2,35	2,49	2,61
35	10	1,36	1,75	2,02	2,24	2,43	2,60	2,74	2,88	3,00	3,12	3,33	3,52	3,69
36	20	1,93	2,47	2,86	3,17	3,44	3,67	3,88	4,07	4,25	4,41	4,71	4,98	5,22
37	25	2,15	2,76	3,20	3,55	3,84	4,10	4,34	4,55	4,75	4,93	5,27	5,57	5,84
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м	н

ЗАВАРКА ДЕФЕКТОВ											Массовое и крупносерийное производство
											КАРТА 47			Лист 4
Электродуговая сварка
Раковины
N позиции	Глубина раковины b, мм, до	Длина раковины (наибольший) или диаметр l, мм, до
		2	4	6	8	10	12	15	20	25	30	35	40	45	50	60
		Время на дефект, мин.
38	2	0,10	0,16	0,21	0,25	0,30	0,33	0,38	0,47	0,54	0,61	0,67	0,74	0,80	0,85	0,96
39	4	0,13	0,20	0,26	0,31	0,36	0,41	0,48	0,58	0,67	0,75	0,84	0,91	0,99	1,06	1,19
40	6	0,14	0,23	0,30	0,36	0,41	0,47	0,54	0,65	0,76	0,85	0,95	1,03	1,12	1,20	1,35
41	8	0,16	0,25	0,32	0,39	0,45	0,51	0,59	0,72	0,83	0,94	1,04	1,13	1,22	1,31	1,48
42	10	-	-	0,35	0,42	0,48	0,55	0,63	0,77	0,89	1,00	1,11	1,21	1,31	1,40	1,58
43	15	-	-	-	0,48	0,55	0,62	0,72	0,87	1,01	1,14	1,26	1,37	1,48	1,59	1,80
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м	н	о	п

N позиции	Глубина трещины b, мм, до	Длина трещины l, мм, до
		10	20	30	40	50	60	70	80	90	100	120	140	160
		Время на дефект, мин.
44	5	0,86	1,10	1,28	1,42	1,54	1,64	1,73	1,82	1,90	1,97	2,10	2,22	2,33
45	10	1,22	1,56	1,81	2,00	2,17	2,32	2,45	2,57	2,68	2,79	2,98	3,15	3,30
46	20	1,72	2,21	2,56	2,83	3,07	3,28	3,47	3,64	3,80	3,94	4,21	4,45	4,67
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м	н

ЗАВАРКА ДЕФЕКТОВ											Массовое и крупносерийное производство
											КАРТА 47			Лист 5
III. ОТЛИВКИ ИЗ АЛЮМИНИЕВЫХ СПЛАВОВ
Газовая сварка
Раковины
N позиции	Глубина раковины b, мм, до	Длина раковины (наибольшая) или диаметр l, мм, до
		2	4	6	8	10	12	15	20	25	30	35	40	45	50	60
		Время на дефект, мин.
47	2	0,33	0,43	0,50	0,56	0,61	0,66	0,72	0,80	0,88	0,94	1,00	1,05	1,10	1,15	1,23
48	4	0,45	0,59	0,69	0,77	0,84	0,91	0,99	1,11	1,21	1,30	1,38	1,45	1,52	1,58	1,70
49	6	0,54	0,71	0,83	0,93	1,02	1,09	1,19	1,33	1,45	1,56	1,66	1,75	1,83	1,90	2,05
50	8	0,62	0,81	0,95	1,06	1,16	1,25	1,36	1,52	1,66	1,78	1,89	1,99	2,09	2,18	2,33
51	10	-	-	1,05	1,18	1,29	1,38	1,51	1,68	1,84	1,97	2,10	2,21	2,31	2,41	2,59
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м	н	о	п

N позиции	Глубина трещины b, мм, до	Длина трещины l, мм, до
		10	20	30	40	50	60	70	80	90	100
		Время на дефект, мин.
52	5	1,07	1,34	1,53	1,68	1,80	1,91	2,00	2,09	2,17	2,25
53	10	1,56	1,95	2,22	2,44	2,61	2,77	2,91	3,04	3,16	3,26
54	20	2,27	2,84	3,23	3,54	3,80	4,03	4,24	4,42	4,59	4,75
Индекс		а	б	в	г	д	е	ж	з	и	к

ЗАВАРКА ДЕФЕКТОВ											Массовое и крупносерийное производство
											КАРТА 47			Лист 6
Электродуговая сварка
Раковины
N позиции	Глубина раковины b, мм, до	Длина раковины (наибольшая) или диаметр l, мм, до
		2	4	6	8	10	12	15	20	25	30	35	40	45	50	60
		Время на дефект, мин.
55	2	0,13	0,21	0,27	0,33	0,38	0,42	0,49	0,59	0,68	0,77	0,85	0,92	1,00	1,07	1,20
56	4	0,16	0,26	0,33	0,40	0,46	0,52	0,61	0,73	0,84	0,95	1,05	1,15	1,24	1,32	1,49
57	6	0,19	0,29	0,38	0,46	0,53	0,59	0,69	0,83	0,96	1,08	1,19	1,30	1,40	1,50	1,69
58	8	0,20	0,32	0,41	0,50	0,58	0,65	0,75	0,91	1,05	1,18	1,30	1,42	1,53	1,64	1,85
59	10	-	-	0,44	0,54	0,62	0,70	0,80	0,97	1,12	1,26	1,40	1,52	1,64	1,76	1,98
60	15	-	-	-	0,61	0,70	0,79	0,91	1,10	1,27	1,43	1,58	1,73	1,86	2,00	2,25
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м	н	о	п

N позиции	Глубина трещины b, мм, до	Длина трещины l, мм, до
		10	20	30	40	50	60	70	80	90	100
		Время на дефект, мин.
61	5	0,96	1,20	1,37	1,50	1,61	1,70	1,79	1,87	1,94	2,01
62	10	1,43	1,79	2,03	2,23	2,40	2,54	2,67	2,78	2,89	2,99
Индекс		а	б	в	г	д	е	ж	з	и	к

ВЫБИВКА ФОРМ НА ВЫБИВНОЙ ВИБРАЦИОННОЙ РЕШЕТКЕ								Среднесерийное производство
								КАРТА 48			Лист 1
Содержание работы
1. Сбить молотком литниковые, выпорные чаши (коробки) с формы, выбить смесь из них, отнести коробки и положить на место. 2. Подать подъемником или краном залитую форму на выбивную решетку. 3. Выбить форму на решетке. 4. Отбить литники и выпоры (у отливок из чугуна). 5. Снять отливки и опоки с выбивной решетки, переместить и положить на место.
Формовка всырую
N позиции	Площадь опоки в свету S, м2, до	Высота формы H, м, до
		0,2	0,25	0,3	0,4	0,5	0,6	0,8	1,0	1,2	1,6	2,0
		Время на форму, мин.
		Отливки из чугуна
1	0,10	0,545	0,610	0,670	0,777	-	-	-	-	-	-	-
2	0,12	0,623	0,697	0,765	0,887	-	-	-	-	-	-	-
3	0,16	0,766	0,858	0,942	1,091	1,224	-	-	-	-	-	-
4	0,20	0,901	1,009	1,107	1,284	1,437	1,558	-	-	-	-	-
5	0,25	1,056	1,183	1,298	1,504	1,684	1,850	-	-	-	-	-
6	0,30	1,205	1,350	1,481	1,717	1,922	2,111	-	-	-	-	-
7	0,35	1,348	1,511	1,658	1,921	2,151	2,363	-	-	-	-	-
8	0,40	1,483	1,662	1,824	2,113	2,366	2,599	-	-	-	-	-
9	0,50	1,741	1,951	2,141	2,481	2,778	3,051	-	-	-	-	-
10	0,60	1,985	2,224	2,441	2,829	3,167	3,479	4,024	-	-	-	-
11	0,80	2,441	2,735	3,002	3,479	3,895	4,278	4,949	5,548	-	-	-
12	1,00	2,869	3,214	3,527	4,088	4,577	5,027	5,816	6,520	7,152	-	-
13	1,20	3,270	3,660	4,021	4,660	5,218	5,731	6,632	7,433	8,154	-	-
14	1,60	4,022	4,506	4,945	5,731	6,417	7,048	8,154	9,141	10,028	11,620	13,170
Индекс		а	б	в	г	д	е	ж	з	и	к	л

ВЫБИВКА ФОРМ НА ВЫБИВНОЙ ВИБРАЦИОННОЙ РЕШЕТКЕ									Среднесерийное производство
									КАРТА 48		Лист 2
N позиции	Площадь опоки в свету S, м2, до	Высота формы H, м, до
		0,2	0,25	0,3	0,4	0,5	0,6	0,8	1,0	1,2	1,6	2,0
		Время на форму, мин.
15	2,00	-	-	-	6,733	7,538	8,279	9,579	10,738	11,780	13,650	15,290
16	2,50	-	-	-	7,902	8,852	9,722	11,248	12,610	13,833	16,030	17,960
17	3,00	-	-	-	9,018	10,097	11,089	12,830	14,383	15,778	18,280	20,480
18	3,50	-	-	-	-	11,278	12,386	14,330	16,065	17,624	20,420	22,880
19	4,00	-	-	-	-	12,420	13,640	15,780	17,690	19,400	22,480	25,190
20	5,00	-	-	-	-	14,580	16,020	18,530	20,770	22,790	26,400	29,580
21	6,00	-	-	-	-	16,630	18,260	21,130	23,690	25,980	30,110	33,730
22	8,00	-	-	-	-	-	22,460	26,140	29,140	31,960	37,030	41,740
23	10,00	-	-	-	-	-	26,380	30,550	34,220	37,540	43,490	48,720
24	12,00	-	-	-	-	-	30,080	34,690	39,010	42,800	49,590	55,560
25	16,00	-	-	-	-	-	37,000	42,810	47,990	52,650	61,000	68,340
T = 6,52 S0,72 · H0,51
Отливки из стали и медных сплавов
26	0,10	0,604	0,674	0,740	0,858	-	-	-	-	-	-	-
27	0,12	0,688	0,770	0,845	0,979	-	-	-	-	-	-	-
28	0,16	0,846	0,947	1,043	1,205	1,349	-	-	-	-	-	-
29	0,20	0,995	1,114	1,222	1,418	1,587	1,72	-	-	-	-	-
30	0,25	1,166	1,306	1,433	1,661	1,860	2,04	-	-	-	-	-
31	0,30	1,335	1,491	1,635	1,896	2,122	2,31	-	-	-	-	-
32	0,35	1,489	1,668	1,831	2,121	2,375	2,61	-	-	-	-	-
33	0,40	1,638	1,835	2,014	2,333	2,612	2,87	-	-	-	-	-
34	0,50	1,922	2,154	2,364	2,740	3,068	3,37	-	-	-	-	-
35	0,60	2,192	2,456	2,695	3,124	3,497	3,84	4,44	-	-	-	-
36	0,80	2,695	3,020	3,315	3,842	4,301	4,72	5,47	6,13	-	-	-
37	1,00	3,158	3,549	3,895	4,514	5,054	5,55	6,42	7,20	7,90	-	-
Индекс		а	б	в	г	д	е	ж	з	и	к	л

ВЫБИВКА ФОРМ НА ВЫБИВНОЙ ВИБРАЦИОННОЙ РЕШЕТКЕ									Среднесерийное производство
									КАРТА 48		Лист 3
N позиции	Площадь опоки в свету S, м2, до	Высота формы H, до
		0,2	0,25	0,3	0,4	0,5	0,6	0,8	1,0	1,2	1,6	2,0
		Время на форму, мин.
38	1,20	3,611	4,042	4,440	5,146	5,762	6,33	7,32	8,21	9,00	-	-
39	1,60	4,441	4,976	5,461	6,329	7,086	7,78	9,00	10,09	11,07	12,83	14,54
40	2,00	-	-	-	7,435	8,324	9,14	10,58	11,86	13,01	15,12	16,83
41	2,50	-	-	-	8,726	9,775	10,74	12,42	13,93	15,27	17,70	19,83
42	3,00	-	-	-	9,958	11,160	12,24	14,17	15,88	17,42	20,19	22,59
43	3,50	-	-	-	-	12,454	13,68	15,82	17,74	19,46	22,55	25,27
44	4,00	-	-	-	-	13,713	15,06	17,46	19,53	21,42	24,82	27,82
45	5,00	-	-	-	-	16,101	17,69	20,46	22,94	25,17	29,15	32,67
46	6,00	-	-	-	-	18,360	20,16	23,33	26,16	28,69	33,25	37,25
47	8,00	-	-	-	-	-	24,80	28,77	32,27	35,30	40,82	45,81
48	10,0	-	-	-	-	-	29,13	33,74	37,79	41,45	48,06	53,80
49	12,0	-	-	-	-	-	33,22	38,31	43,08	47,26	54,76	61,35
50	16,0	-	-	-	-	-	40,86	47,27	52,99	58,14	67,32	75,47
T = 7,2 S0,72 · H0,51
Отливки из алюминиевых и магниевых сплавов
51	0,10	0,438	0,489	0,536	0,622	-	-	-	-	-	-	-
52	0,12	0,499	0,558	0,613	0,710	-	-	-	-	-	-	-
53	0,16	0,613	0,686	0,756	0,874	0,978	-	-	-	-	-	-
54	0,20	0,721	0,808	0,886	1,028	1,150	1,267	-	-	-	-	-
55	0,25	0,845	0,942	1,039	1,204	1,363	1,479	-	-	-	-	-
56	0,30	0,968	1,081	1,185	1,374	1,538	1,675	-	-	-	-	-
57	0,35	1,079	1,209	1,327	1,538	1,712	1,892	-	-	-	-	-
Индекс		а	б	в	г	д	е	ж	з	и	к	л

ВЫБИВКА ФОРМ НА ВЫБИВНОЙ ВИБРАЦИОННОЙ РЕШЕТКЕ									Среднесерийное производство
									КАРТА 48		Лист 4
N позиции	Площадь опоки в свету S, м2, до	Высота формы H, м, до
		0,2	0,25	0,3	0,4	0,5	0,6	0,8	1,0	1,2	1,6	2,0
		Время на форму, мин.
58	0,40	1,188	1,330	1,460	1,691	1,894	2,081	-	-	-	-	-
59	0,50	1,393	1,562	1,714	1,986	2,224	2,443	-	-	-	-	-
60	0,60	1,589	1,780	1,954	2,265	2,535	2,784	3,219	-	-	-	-
61	0,80	1,954	2,189	2,403	2,785	3,118	3,422	3,966	4,444	-	-	-
62	1,00	2,290	2,571	2,824	3,273	3,664	4,024	4,651	5,220	5,727	-	-
63	1,20	2,618	2,930	3,212	3,731	4,177	4,589	5,307	5,952	6,525	-	-
64	1,60	3,220	3,607	3,959	4,588	5,137	5,640	6,525	7,315	8,026	9,30	10,54
65	2,00	-	-	-	5,390	6,035	6,626	7,670	8,598	9,432	10,96	12,22
66	2,50	-	-	-	6,326	7,087	7,786	9,004	10,099	11,071	12,83	14,38
67	3,00	-	-	-	7,219	8,081	8,874	10,273	11,513	12,629	14,64	16,38
68	3,50	-	-	-	-	9,029	9,918	11,514	12,861	14,108	16,35	18,32
69	4,00	-	-	-	-	9,942	10,918	12,658	14,159	15,529	17,99	20,17
70	5,00	-	-	-	-	11,673	12,825	14,833	16,631	18,248	21,14	23,68
	Индекс	а	б	в	г	д	е	ж	з	и	к	л

ВЫБИВКА ФОРМ НА ПЛАЦУ										Среднесерийное производство
										КАРТА 49		Лист 1
Содержание работы
1. Сбить молотком литниковые, выпорные чаши (коробки) с формы, выбить смесь из них, отнести коробки и положить их на место. 2. Раскрепить и раскрыть форму вручную или краном, подъемником. 3. Вынуть отливку из формы (вручную, краном, подъемником), обломать литники и выпоры, переместить отливку и положить на место. 4. Выбить смесь из опок. 5. Переместить опоки и сложить в стопы.
Формовка всырую
N позиции	Площадь опоки в свету S, м2, до	Высота формы H, м, до
		0,2	0,25	0,3	0,4	0,5	0,6	0,8	1,0	1,2	1,6	2,0	2,5
		Время на форму, мин.
		Отливки из чугуна
1	0,10	0,786	0,945	1,095	-	-	-	-	-	-	-	-	-
2	0,12	0,898	1,080	1,251	-	-	-	-	-	-	-	-	-
3	0,16	1,105	1,328	1,540	1,953	-	-	-	-	-	-	-	-
4	0,20	1,299	1,562	1,810	2,297	2,754	-	-	-	-	-	-	-
5	0,25	1,523	1,831	2,122	2,692	3,228	-	-	-	-	-	-	-
6	0,30	1,745	2,090	2,422	3,073	3,685	-	-	-	-	-	-	-
7	0,35	1,945	2,338	2,710	3,446	4,123	-	-	-	-	-	-	-
8	0,40	2,140	2,572	2,981	3,782	4,536	5,273	-	-	-	-	-	-
9	0,50	2,512	3,020	3,500	4,441	5,325	6,191	-	-	-	-	-	-
10	0,60	2,864	3,443	3,990	5,063	6,071	7,141	-	-	-	-	-	-
11	0,80	3,522	4,234	4,907	6,226	7,465	8,679	10,987	13,190	-	-	-	-
12	1,00	-	4,975	5,766	7,316	8,773	10,199	12,911	15,500	-	-	-	-
13	1,20	-	5,672	6,573	8,340	10,001	11,627	14,719	17,670	-	-	-	-
14	1,60	-	-	8,073	10,244	12,284	14,281	18,079	21,703	25,20	31,90	38,31	-
15	2,00	-	-	-	12,049	14,449	16,800	21,265	25,530	29,64	37,53	45,06	-
16	2,50	-	-	-	14,149	16,969	19,727	24,971	29,980	34,81	44,07	52,91	-
17	3,00	-	-	-	-	19,353	22,499	28,483	34,193	39,70	50,26	60,35	-
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м

ВЫБИВКА ФОРМ НА ПЛАЦУ										Среднесерийное производство
										КАРТА 49		Лист 2
N позиции	Площадь опоки в свету S, м2, до	Высота формы H, м, до
		0,2	0,25	0,3	0,4	0,5	0,6	0,8	1,0	1,2	1,6	2,0	2,5
		Время на форму, мин.
18	3,5	-	-	-	-	21,62	25,13	31,81	38,19	44,34	56,14	67,41	-
19	4,0	-	-	-	-	23,80	27,67	35,03	42,05	48,82	61,81	74,22	-
20	5,0	-	-	-	-	27,95	32,49	41,14	49,38	57,38	72,59	87,16	-
21	6,0	-	-	-	-	-	37,05	46,91	56,31	65,37	82,77	99,39	-
22	8,0	-	-	-	-	-	45,58	57,70	69,27	80,42	101,83	122,26	146,85
23	10,0	-	-	-	-	-	53,52	67,76	81,34	94,44	119,57	143,57	172,45
24	12,0	-	-	-	-	-	61,03	77,26	92,75	107,68	136,34	163,70	196,63
25	16,0	-	-	-	-	-	75,07	95,04	114,09	132,46	167,71	201,37	241,87
26	20,0	-	-	-	-	-	88,16	111,60	133,98	155,55	196,95	236,48	284,04
27	25,0	-	-	-	-	-	103,53	131,06	157,34	182,67	231,28	277,70	334,32
28	30,0	-	-	-	-	-	118,05	149,45	179,41	208,29	263,73	316,66	380,35
29	35,0	-	-	-	-	-	131,94	167,03	200,52	232,80	294,75	353,92	425,16
30	40,0	-	-	-		-	145,22	183,84	220,70	256,23	322,43	389,53	467,88
T = 15,5 S0,72 · H0,82
Отливки из стали медных сплавов
31	0,10	0,862	1,036	1,20	-	-	-	-	-	-	-	-	-
32	0,12	0,985	1,184	1,37	-	-	-	-	-	-	-	-	-
33	0,16	1,212	1,456	1,69	2,14	-	-	-	-	-	-	-	-
34	0,20	1,425	1,713	1,99	2,52	3,02	-	-	-	-	-	-	-
35	0,25	1,670	2,008	2,33	2,95	3,54	-	-	-	-	-	-	-
36	0,30	1,914	2,292	2,66	3,37	4,04	-	-	-	-	-	-	-
37	0,35	2,133	2,564	2,97	3,78	4,52	-	-	-	-	-	-	-
38	0,40	2,347	2,821	3,27	4,15	4,97	5,78	-	-	-	-	-	-
39	0,50	2,755	3,312	3,84	4,87	5,84	6,79	-	-	-	-	-	-
40	0,60	3,141	3,776	4,38	5,55	6,66	7,83	-	-	-	-	-	-
41	0,80	3,863	4,644	5,38	6,83	8,19	9,52	12,05	14,47	-	-	-	-
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м

ВЫБИВКА ФОРМ НА ПЛАЦУ									Среднесерийное производство
									КАРТА 49			Лист 3
N позиции	Площадь опоки в свету S, м2, до	Высота формы H, м, до
		0,2	0,25	0,3	0,4	0,5	0,6	0,8	1,0	1,2	1,6	2,0	2,5
		Время на форму, мин.
42	1,0	-	5,456	6,32	8,02	9,62	11,19	14,16	17,00	-	-	-	-
43	1,2	-	6,221	7,21	9,15	10,97	12,75	16,14	19,38	22,52	-	-	-
44	1,6	-	-	8,85	11,24	13,47	15,66	19,83	23,80	27,64	34,99	42,02	-
45	2,0	-	-	-	13,21	15,85	18,43	23,32	28,00	32,51	41,16	49,42	-
46	2,5	-	-	-	15,52	18,61	21,64	27,39	32,89	38,19	48,33	58,03	-
47	3,0	-	-	-	-	21,23	24,68	31,24	37,50	43,54	55,12	66,19	-
48	3,5	-	-	-	-	23,71	27,56	34,89	41,89	48,63	61,57	73,93	-
49	4,0	-	-	-	-	26,10	30,35	38,42	46,12	- 53,54	67,79	81,40	-
50	5,0	-	-	-	-	30,65	35,63	45,12	54,16	62,93	79,61	95,59	-
51	6,0	-	-	-	-	-	40,64	51,44	61,76	71,70	90,78	109,25	-
52	8,0	-	-	-	-	-	50,00	63,28	75,97	88,20	111,68	134,09	161,10
53	10,0	-	-	-	-	-	58,70	74,32	89,10	103,58	131,14	157,46	189,10
54	12,0	-	-	-	-	-	66,94	84,74	101,72	118,10	149,53	179,54	215,70
55	16,0	-	-	-	-	-	-	104,24	125,13	145,28	183,94	220,86	265,30
56	20,0	-	-	-	-	-	-	122,40	146,95	170,60	216,00	259,39	311,50
T = 17,0 S0,72 · H0,82
Отливки из алюминиевых и магниевых сплавов
57	0,10	0,626	0,753	0,872	-	-	-	-	-	-	-	-	-
58	0,12	0,715	0,860	0,997	-	-	-	-	-	-	-	-	-
59	0,16	0,880	1,058	1,227	1,556	-	-	-	-	-	-	-	-
60	0,20	1,035	1,245	1,442	1,830	2,19	-	-	-	-	-	-	-
61	0,25	1,213	1,459	1,691	2,145	2,57	-	-	-	-	-	-	-
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м

ВЫБИВКА ФОРМ НА ПЛАЦУ									Среднесерийное производство
									КАРТА 49		Лист 4
N позиции	Площадь опоки в свету S, м2, до	Высота формы H, м, до
		0,2	0,25	0,3	0,4	0,5	0,6	0,8	1,0	1,2	1,6	2,0
		Время на форму, мин.
62	0,30	1,390	1,665	1,930	2,448	2,94	-	-	-	-	-	-
63	0,35	1,550	1,863	2,159	2,746	3,29	-	-	-	-	-	-
64	0,40	1,705	2,049	2,375	3,013	3,61	4,20	-	-	-	-	-
65	0,50	2,001	2,406	2,789	3,538	4,24	4,93	-	-	-	-	-
66	0,60	2,282	2,743	3,179	4,034	4,84	5,69	-	-	-	-	-
67	0,80	2,806	3,373	3,910	4,961	5,95	6,91	8,75	10,51	-	-	-
68	1,00	-	3,964	4,594	5,829	6,99	8,13	10,29	12,35	-	-	-
69	1,20	-	4,519	5,237	6,645	9,97	9,26	11,73	14,08	-	-	-
70	1,60	-	-	6,432	8,162	9,79	11,38	14,40	17,29	20,08	25,42	30,52
71	2,00	-	-	7,567	9,600	11,50	13,38	16,94	20,34	23,62	29,90	35,90
72	2,50	-	-	8,885	11,273	13,52	15,72	19,90	23,89	27,73	35,11	42,16
73	3,00	-	-	10,216	12,859	15,42	17,93	22,69	27,24	31,63	40,04	48,08
74	3,50	-	-	-	14,363	17,22	20,02	25,35	30,43	35,33	44,73	53,71
75	4,00	-	-	-	15,815	18,96	22,04	27,91	33,51	38,90	49,25	59,14
76	5,00	-	-	-	-	22,27	25,89	32,78	39,35	45,72	57,84	69,45
Индекс		а	б	в	г	д	е	ж	з	и	к	л

ТРАНСПОРТИРОВКА ОТЛИВОК											Среднесерийное производство
											КАРТА 50
Содержание работы
Подъемником, краном
1. Переместить подъемник, кран к отливке. 2. Застропить отливку, поднять и переместить (до 3 м). 3. Опустить отливку на место, расстропить.
Вручную
1. Подойти, взять отливку и переместить (до 2 м). 2. Положить отливку на место.
Подъемником, краном
N позиции	Масса отливки М, кг, до
	50	70	100	200	300	500	700	1000	2000	3000	5000	7000	10000	20000
	Время на отливку, мин
1	0,245	0,273	0,305	0,381	0,434	0,511	0,569	0,638	0,797	0,907	1,068	1,190	1,334	1,665
Индекс	а	б	в	г	д	е	ж	з	и	к	л	м	н	о

N позиции	Масса отливки М, кг, до
	1	2	3	5	7	10	15	20
	Время на отливку, мин
1	0,057	0,074	0,085	0,103	0,117	0,134	0,155	0,173
Индекс	а	б	в	г	д	е	ж	з

КАНТОВКА ОТЛИВОК										Среднесерийное производство
										КАРТА 51
Содержание работы
Вручную
Кантовать отливку вручную с помощью лома (рычага)
Краном
1. Застропить отливку. 2. Кантовать отливку краном. 3. Расстропить отливку.
N позиции	Длина отливки l, м, до	Способ кантовки
		вручную			краном
		Масса отливки М, кг, до
		30	50	100	300	500	1000	2000	3000	5000	10000	20000
		Время на одну кантовку, мин.
1	1	0,257	0,332	0,470	1,123	1,290	1,490	1,730	-	-	-	-
2	2	-	-	-	-	1,670	1,930	2,230	2,430	-	-	-
3	3	-	-	-	-	1,940	2,240	2,590	2,820	3,140	-	-
4	5	-	-	-	-	-	-	-	3,420	3,800	4,400	5,080
Индекс		а	б	в	г	д	е	ж	з	и	к	л
		T = 0,047 М0,5			T = 0,35 М0,21 · l0,37

УДАЛЕНИЕ СТЕРЖНЕЙ И ОЧИСТКА ПОВЕРХНОСТЕЙ ОТЛИВОК В ГИДРАВЛИЧЕСКОЙ КАМЕРЕ						Среднесерийное производство
						КАРТА 52		Лист 1
I. Загрузка тележки отливками и разгрузка
Содержание работы
1. Взять отливку вручную или краном, поднять, переместить на расстояние до 3 м, установить на тележку. 2. Вкатить тележку в камеру и закрыть дверь. 3. Открыть двери камеры, очистить путь, выкатить тележку из камеры. 4. Снять отливку с тележки вручную или краном, переместить и положить на место.
Загрузка и разгрузка вручную			Загрузка и разгрузка краном
N позиции	Масса отливки М, кг, до	Время на отливку, мин.	N позиции	Масса отливки М, кг, до	Время на отливку, мин.	N позиции	Масса отливки М, кг, до	Время на отливку, мин.
1	1	0,135	9	30	0,534	17	700	1,464
2	2	0,175	10	50	0,629	18	1000	1,642
3	3	0,203	11	70	0,701	19	2000	2,049
4	5	0,245	12	100	0,786	20	3000	2,333
5	7	0,278	13	150	0,895	21	5000	2,748
6	10	0,316	14	200	0,981	22	10000	3,430
7	15	0,368	15	300	1,117	23	15000	3,905
8	20	0,409	16	500	1,315	24	20000	4,281
T1 = 0,135 М0,37			T2 = 0,18 М0,32

Содержание работы
1. Открыть дверь камеры. 2. Выкатить тележку, взять вручную или застропить отливку, кантовать, расстропить. 3. Вкатить тележку в камеру, закрыть двери камеры.
N позиции	Длина отливки l, м, до	Способ кантовки
		вручную			краном
		Масса отливки М, кг
		30	50	100	300	500	1000	2000	3000	5000	10000	20000
		Время на одну кантовку, мин.
1	1	0,268	0,346	0,490	1,155	1,328	1,536	1,776	-	-	-	-
2	2	-	-	-	-	1,715	1,984	2,295	2,499	-	-	-
3	3	-	-	-	-	1,993	2,305	2,666	2,903	3,238	-	-
4	5	-	-	-	-	-	-	-	3,508	3,905	4,518	5,226
Индекс		а	б	в	г	д	е	ж	з	и	к	л
		T1 = 0,049 М0,5			T2 = 0,36 М0,21 l0,37

УДАЛЕНИЕ СТЕРЖНЕЙ И ОЧИСТКА ПОВЕРХНОСТЕЙ ОТЛИВОК В ГИДРАВЛИЧЕСКОЙ КАМЕРЕ					Среднесерийное производство
					КАРТА 52	Лист 2
III. Удаление стержней из отливок в гидрокамере
Содержание работы
1. Удалить стержни, очистить наружные и внутренние поверхности отливки от формовочной и стержневой смеси струей воды из гидромонитора. 2. Осмотреть отпилку и удалить из нее рамки и каркасы.
N позиции	Объем стержней в отливке V, дм3, до	Категория сложности
		I	II	III	IV	V
		Время на отливку, мин.
1	3	0,459	0,565	0,679	0,819	0,997
2	4	0,551	0,678	0,814	0,982	1,195
3	5	0,634	0,780	0,937	1,130	1,375
4	6	0,711	0,875	1,051	1,268	1,543
5	8	0,852	1,049	1,260	1,520	1,849
6	10	0,981	1,207	1,450	1,749	2,128
7	12	1,111	1,354	1,627	1,962	2,388
8	16	1,319	1,623	1,950	2,352	2,862
9	20	1,518	1,868	2,245	2,707	3,294
10	25	1,748	2,150	2,583	3,115	3,791
11	30	1,960	2,412	2,898	3,494	4,253
12	35	2,160	2,658	3,193	3,851	4,687
13	40	2,350	2,891	3,474	4,189	5,098
14	50	2,704	3,328	3,998	4,820	5,867
15	60	3,032	3,731	4,482	5,405	6,578
16	80	3,636	4,474	5,376	6,482	7,889
17	100	4,185	5,150	6,187	7,461	9,080
18	120	4,695	5,777	6,940	8,369	10,186
19	160	5,627	6,924	8,319	10,032	12,209
20	200	6,477	7,970	9,575	11,546	14,052
21	250	7,455	9,173	11,020	13,289	16,173
22	300	8,362	10,289	12,361	14,906	18,142
23	350	9,215	11,338	13,622	16,427	19,992
24	400	10,024	12,333	14,818	17,868	21,747
25	500	11,537	14,195	17,054	20,565	25,029
26	600	12,941	15,923	19,130	23,068	28,076
27	800	15,512	19,087	22,931	27,652	33,655
28	1000	17,854	21,968	26,392	31,826	38,735
29	1200	20,027	24,642	29,605	35,700	43,449
30	1600	24,006	29,538	35,487	42,794	52,083
31	2000	27,630	33,996	40,844	49,253	59,944
32	2500	31,800	39,128	47,009	56,687	68,993
33	3000	35,671	43,891	52,731	63,587	77,390
34	3500	39,309	48,367	58,109	70,072	85,283
35	4000	42,759	52,612	63,209	76,222	92,768
36	5000	49,212	60,552	72,748	87,726	106,769
37	6000	55,203	67,924	81,604	98,405	119,767
38	8000	66,172	81,420	97,819	117,959	143,565
Индекс		а	б	в	г	д

УДАЛЕНИЕ СТЕРЖНЕЙ И ОЧИСТКА ПОВЕРХНОСТЕЙ ОТЛИВОК В ГИДРАВЛИЧЕСКОЙ КАМЕРЕ					Среднесерийное производство
					КАРТА 52	Лист 3
N позиции	Объем стержней в отливке V, дм3, до	Категория сложности
		I	II	III	IV	V
		Время на отливку, мин.
39	10000	76,160	93,710	112,584	135,764	165,234
40	12000	85,430	105,116	126,288	152,288	185,346
41	16000	102,405	126,003	151,382	182,548	222,175
42	20000	117,862	145,022	174,231	210,103	255,710
43	25000	135,653	166,912	200,530	241,816	294,308
44	30000	152,165	187,229	224,939	271,250	330,132
Индекс		а	б	в	г	д
		TI = 0,23 V0,63	TII = 0,283 V0,63	TIII = 0,34 V0,63	TIV = 0,41 V0,63	TV = 0,499 V0,63

ВЫБИВКА СТЕРЖНЕЙ ИЗ ОТЛИВОК НА ВИБРАЦИОННОЙ МАШИНЕ					Среднесерийное производство
					КАРТА 53	Лист 1
Содержание работы
1. Установить отливку на машину и закрепить ее упорами бабок. 2. Включить вибратор, произвести выбивку и выключить вибратор. 3. Открепить отливку.
N позиции	Объем стержней в отливке V, дм3, до	Категория сложности
		I	II	III	IV	V
		Время на отливку, мин.
Отливки из чугуна
1	10	0,458	0,522	0,603	0,688	0,784
2	12	0,506	0,577	0,667	0,761	0,867
3	16	0,593	0,675	0,781	0,891	1,015
4	20	0,670	0,764	0,883	1,008	1,148
5	25	0,758	0,863	0,998	1,139	1,298
6	30	0,838	0,954	1,104	1,260	1,435
7	35	0,912	1,039	1,201	1,371	1,562
8	40	0,981	1,118	1,293	1,475	1,680
9	50	1,109	1,264	1,462	1,668	1,900
10	60	1,226	1,397	1,616	1,844	2,101
11	80	1,436	1,637	1,893	2,160	2,461
12	100	1,624	1,851	2,140	2,442	2,782
13	120	1,795	2,046	2,366	2,700	3,076
14	160	2,103	2,397	2,771	3,163	3,603
15	200	2,378	2,709	3,133	3,576	4,073
16	250	2,688	3,063	3,543	4,043	4,605
17	300	2,972	3,386	3,916	4,469	5,091
18	350	3,235	3,686	4,263	4,865	5,542
19	400	3,481	3,967	4,588	5,235	5,964
20	500	3,936	4,485	5,187	5,919	6,743
		TI = 0,129 V0,55	TII = 0,147 V0,55	TIII = 0,17 V0,55	TIV = 0,194 V0,55	TV = 0,221 V0,55
Отливки из стали и медных сплавов
21	10	0,511	0,578	0,667	0,766	0,873
22	12	0,565	0,639	0,737	0,847	0,965
23	16	0,662	0,749	0,864	0,992	1,130
24	20	0,748	0,847	0,977	1,122	1,278
25	25	0,846	0,957	1,104	1,269	1,445
26	30	0,935	1,058	1,221	1,402	1,597
27	35	1,018	1,152	1,329	1,526	1,738
28	40	1,095	1,240	1,430	1,643	1,871
29	50	1,238	1,402	1,617	1,857	2,115
30	60	1,369	1,549	1,787	2,053	2,338
31	80	1,603	1,815	2,093	2,405	2,739
32	100	1,813	2,052	2,367	2,719	3,097
33	120	2,004	2,268	2,616	3,006	3,424
Индекс		а	б	в	г	д

ВЫБИВКА СТЕРЖНЕЙ ИЗ ОТЛИВОК НА ВИБРАЦИОННОЙ МАШИНЕ					Среднесерийное производство
					КАРТА 53	Лист 2
N позиции	Объем стержней в отливке V, дм3, до	Категория сложности
		I	II	III	IV	V
		Время на отливку, мин.
34	160	2,348	2,657	3,065	3,521	4,011
35	200	2,654	3,004	3,465	3,981	4,534
36	250	3,001	3,397	3,918	4,501	5,126
37	300	3,317	3,755	4,331	4,976	5,667
38	350	3,611	4,087	4,714	5,416	6,168
39	400	3,886	4,399	5,073	5,829	6,638
40	500	4,393	4,973	5,736	6,590	7,505
		TI = 0,144 V0,55	TII = 0,163 V0,55	TIII = 0,188 V0,55	TIV = 0,216 V0,55	TV = 0,246 V0,55
Отливки из алюминиевых и магниевых сплавов
41	10	0,365	0,415	0,479	0,550	0,628
42	12	0,404	0,459	0,530	0,608	0,694
43	16	0,473	0,538	0,620	0,712	0,813
44	20	0,535	0,608	0,701	0,805	0,919
45	25	0,605	0,687	0,793	0,910	1,040
46	30	0,669	0,760	0,877	1,006	1,149
47	35	0,728	0,827	0,954	1,095	1,251
48	40	0,783	0,890	1,027	1,179	1,346
49	50	0,886	1,006	1,161	1,333	1,522
50	60	0,979	1,112	1,283	1,473	1,683
51	80	1,147	1,303	1,503	1,726	1,971
52	100	1,297	1,573	1,700	1,951	2,228
53	120	1,433	1,628	1,879	2,157	2,463
54	160	1,679	1,907	2,201	1,521	2,886
55	200	1,898	2,157	2,488	2,857	3,262
56	250	2,146	2,438	2,813	3,330	3,688
57	300	2,373	2,695	3,110	3,571	4,077
58	350	2,583	2,934	3,385	3,887	4,438
59	400	2,780	3,157	3,643	4,183	4,776
60	500	3,142	3,570	4,119	4,729	5,400
Индекс		а	б	б	г	д
		TI = 0,103 V0,55	TII = 0,117 V0,55	TIII = 0,135 V0,55	TIV = 0,155 V0,55	TV = 0,177 V0,55

ВЫБИВКА СТЕРЖНЕЙ ИЗ ОТЛИВОК ГОЛОВКИ БЛОКА ЦИЛИНДРА НА ЭЛЕКТРОГИДРАВЛИЧЕСКОЙ УСТАНОВКЕ "ИСКРА-22"	Среднесерийное производство
	КАРТА 54
Содержание работы	Время на одну отливку, мин.
1. Загрузка отливок и установку: поднести подъемник к подвесному конвейеру, застропить отливку, снять с крюка подвесного конвейера; переместить отливку к установке на расстояние 3 - 5 м; опустить отливку на загрузочное устройство, разгрузить отливки в установку 2. Управление процессом выбивки 3. Выгрузка отливок из установки: подвести подъемник, застропить отливку, переместить на расстояние до 3 - 5 м к подвесному конвейеру; навесить отливку на крюк подвесного конвейера, расстропить крюк подъемника, возвратить подъемник к установке	<...>
Всего	1,51

ВЫБИВКА СТЕРЖНЕЙ ИЗ ОТЛИВОК ПНЕВМАТИЧЕСКИМ ИНСТРУМЕНТОМ					Среднесерийное производство
					КАРТА 55	Лист 1
Содержание работы
1. Обломать знаки стержней кувалдой, ломом. 2. Выбить из отливки стержни пневматическим зубилом. 3. Удалить из отливки стержневую смесь. 4. Расшатать и удалить каркасы (при необходимости разрубить и удалить частями). 5. Отбить земляные болваны.
N позиции	Объем стержней в отливке V, дм3, до	Категория сложности
		I	II	III	IV	V
		Время на одну отливку, мин.
Отливки из чугуна
1	3	0,640	0,922	1,339	1,943	2,818
2	4	0,750	1,080	1,569	2,276	3,301
3	5	0,848	1,221	1,774	2,574	3,732
4	6	0,938	1,350	1,961	2,845	4,126
5	8	1,098	1,582	2,297	3,333	4,833
6	10	1,242	1,788	2,597	3,768	5,464
7	12	1,373	1,977	2,871	4,166	6,040
8	16	1,608	2,316	3,327	4,880	7,076
9	20	1,818	2,618	3,803	5,517	8,000
10	25	2,055	2,960	4,299	6,237	9,045
11	30	2,272	3,272	4,753	6,895	9,999
12	35	2,473	3,562	5,173	7,505	10,883
13	40	2,662	3,833	5,567	8,077	11,713
14	50	3,010	4,434	6,294	9,132	13,242
15	60	3,327	4,791	6,958	10,095	14,639
16	80	3,897	5,612	8,150	11,825	17,148
17	100	4,406	6,345	9,215	13,370	19,387
18	120	4,871	7,014	10,187	14,780	21,432
19	160	5,706	8,217	11,934	17,314	25,106
20	200	6,451	9,290	13,492	19,574	28,385
21	250	7,293	10,503	15,254	22,130	32,091
22	300	8,063	11,610	16,863	24,465	35,476
23	350	8,776	12,638	18,355	26,629	38,615
24	400	9,445	13,601	19,754	28,659	41,558
25	500	10,678	15,377	22,333	32,401	47,138
26	600	11,804	16,999	24,688	35,818	51,940
27	800	13,828	19,913	28,921	41,959	60,844
28	1000	15,634	22,513	32,697	47,438	58,789
29	1200	17,283	24,887	36,146	52,441	76,044
30	1600	20,245	29,153	42,342	61,430	89,080
31	2000	22,889	32,960	47,871	69,452	100,712
32	2500	25,878	37,264	54,122	78,521	113,863
33	3000	28,607	41,195	59,831	86,803	125,873
34	3500	31,139	44,840	65,125	94,485	137,012
35	4000	33,512	48,258	70,088	101,686	147,454
36	5000	37,888	54,559	79,240	114,964	166,708
37	6000	41,885	60,314	87,598	127,090	184,292
Индекс		а	б	в	г	д

ВЫБИВКА СТЕРЖНЕЙ ИЗ ОТЛИВОК ПНЕВМАТИЧЕСКИМ ИНСТРУМЕНТОМ					Среднесерийное производство
					КАРТА 55	Лист 2
N позиции	Объем стержней в отливке V, дм3, до	Категория сложности
		I	II	III	IV	V
		Время на одну отливку, мин.
38	8000	49,064	70,653	102,615	148,875	215,883
39	10000	55,474	79,883	116,020	168,324	244,086
40	12000	61,322	88,304	128,251	186,069	269,817
41	16000	71,835	103,442	150,237	217,967	316,073
42	20000	81,215	116,949	169,855	246,429	357,345
43	25000	91,820	132,220	192,034	278,607	404,007
44	30000	101,505	146,166	212,290	307,994	446,620
		TI = 0,35 V0,55	TII = 0,504 V0,55	TIII = 0,732 V0,55	TIV= 1,062 V0,55	TV = 1,54 V0,55
Отливки из стали и медных сплавов
45	3	0,725	1,054	1,537	2,196	3,239
46	4	0,849	1,235	1,801	2,572	3,794
47	5	0,960	1,396	2,036	2,908	4,289
48	6	1,061	1,543	2,250	3,215	4,742
49	8	1,243	1,808	2,636	3,766	5,555
50	10	1,405	2,044	2,980	4,258	6,280
51	12	1,553	2,259	3,295	4,707	6,943
52	16	1,820	2,647	3,860	5,514	8,133
53	20	2,057	2,992	4,364	6,234	9,195
54	25	2,326	3,383	4,933	7,048	10,395
55	30	2,571	3,740	5,454	7,791	11,492
56	35	2,798	4,071	5,939	8,480	12,508
57	40	3,012	4,381	6,389	9,127	13,462
58	50	3,405	4,953	7,223	10,318	15,220
59	60	3,764	5,475	7,985	11,407	16,825
60	80	4,409	6,414	9,354	13,362	19,709
61	100	4,985	7,251	10,575	15,107	22,283
62	120	5,511	8,016	11,690	16,701	24,633
63	160	6,456	9,390	13,694	19,563	28,856
64	200	7,299	10,617	15,483	22,118	32,624
65	250	8,252	12,003	17,504	25,006	36,884
66	300	9,138	13,269	19,351	27,644	40,775
67	350	9,930	14,443	21,063	30,090	44,382
68	400	10,686	15,543	22,668	32,383	47,765
69	500	12,082	17,573	25,628	36,611	54,002
70	600	13,356	19,427	28,331	40,473	59,697
71	800	15,646	22,757	33,188	47,411	69,931
72	1000	17,689	25,729	37,521	53,602	79,062
73	1200	19,554	28,442	41,479	59,255	87,401
74	1600	22,906	33,318	48,589	69,413	102,384
75	2000	25,897	37,669	54,934	78,477	115,754
76	2500	29,279	42,558	62,107	88,725	130,869
Индекс		а	б	в	г	д

ВЫБИВКА СТЕРЖНЕЙ ИЗ ОТЛИВОК ПНЕВМАТИЧЕСКИМ ИНСТРУМЕНТОМ					Среднесерийное производство
					КАРТА 55	Лист 3
N позиции	Объем стержней в отливке V, дм3, до	Категория сложности отливки
		I	II	III	IV	V
		Время на отливку, мин.
77	3000	32,367	47,080	68,658	98,083	144,672
78	3500	35,232	51,246	74,734	106,762	157,474
79	4000	37,917	55,152	80,429	114,899	169,476
80	5000	42,868	62,353	90,932	129,902	191,606
81	6000	47,389	68,930	100,523	143,604	211,816
82	8000	55,513	80,746	117,755	169,008	248,126
83	10000	62,765	91,295	133,138	190,197	280,541
		TI = 0,396 V0,55	TII = 0,576 V0,55	TIII = 0,84 V0,55	TIV = 1,2 V0,55	TV = 1,77 V0,55
Отливки из алюминиевых и магниевых сплавов
84	3	0,388	0,549	0,780	1,098	1,559
85	4	0,454	0,643	0,913	1,286	1,826
86	5	0,514	0,727	1,032	1,454	2,065
87	6	0,568	0,804	1,141	1,607	2,283
88	8	0,665	0,941	1,337	1,883	2,674
89	10	0,752	1,064	1,511	2,129	3,023
90	12	0,832	1,177	1,671	2,353	3,342
91	16	0,974	1,378	1,958	2,757	3,915
92	20	1,101	1,558	2,213	3,117	4,426
93	25	1,245	1,762	2,502	3,524	5,004
94	30	1,376	1,948	2,766	3,896	5,532
95	35	1,498	2,120	3,011	4,240	6,021
96	40	1,612	2,282	3,240	4,563	6,480
97	50	1,823	2,580	3,663	5,159	7,326
98	60	2,015	2,852	4,049	5,703	8,099
99	80	2,361	3,341	4,744	6,681	9,487
100	100	2,669	3,777	5,563	7,554	10,726
101	120	2,950	4,175	5,929	8,350	11,857
102	160	3,456	4,891	6,945	9,782	13,890
103	200	3,908	5,530	7,852	11,059	15,704
104	250	4,418	6,252	8,877	12,503	17,754
105	300	4,884	6,911	9,814	13,822	19,627
106	350	5,316	7,522	10,682	15,045	21,364
107	400	5,721	8,096	11,496	16,191	22,992
108	500	6,468	9,153	12,997	18,306	25,994
109	600	7,150	10,118	14,368	20,236	28,736
Индекс		а	б	в	г	д

ВЫБИВКА СТЕРЖНЕЙ ИЗ ОТЛИВОК ПНЕВМАТИЧЕСКИМ ИНСТРУМЕНТОМ					Среднесерийное производство
					КАРТА 55	Лист 4
N позиции	Объем стержней в отливке V, дм3, до	Категория сложности отливки
		I	II	III	IV	V
		Время на отливку, мин.
110	800	8,376	11,853	16,831	23,705	33,662
111	1000	9,470	13,401	19,029	26,801	38,057
112	1200	10,468	14,514	21,036	29,628	42,071
113	1600	12,263	17,353	24,642	34,706	49,283
114	2000	13,864	19,619	27,859	39,239	55,719
Индекс		а	б	в	г	д
		TI = 0,212 V0,55	TII = 0,426 V0,55	TIII = 0,30 V0,55	TIV = 0,6 V0,55	TV = 0,852 V0,55

ОЧИСТКА ЛИТНИКОВ И ПРИБЫЛЕЙ ПОД РЕЗКУ ГАЗОВЫМ ПЛАМЕНЕМ				Среднесерийное производство
				КАРТА 56
Содержание работы
1. Взять пневматическое зубило. 2. Очистить место отрезки литника и прибыли от формовочной смеси. 3. Положить пневматическое зубило на место.
Очистка круглых литников и прибылей
N позиции	Диаметр сечения D, мм, до	Время на литник, прибыль, мин.	N позиции	Диаметр сечения D, мм, до	Время на литник, прибыль, мин.
1	25	0,110	9	120	0,331
2	30	0,126	10	160	0,405
3	35	0,140	11	200	0,473
4	40	0,153	12	250	0,553
5	50	0,179	13	300	0,629
6	60	0,204	14	350	0,700
7	80	0,249	15	400	0,779
8	100	0,291	16	500	0,899

N позиции	Длина (периметр) очистки литника, прибыли l, мм, до	Время на литник, прибыль, мин.	N позиции	Длина (периметр) очистки литника, прибыли l, мм, до	Время на литник, прибыль, мин.
17	50	0,080	25	300	0,282
18	60	0,091	26	400	0,345
19	80	0,112	27	500	0,403
20	100	0,131	28	600	0,458
21	120	0,148	29	800	0,560
22	160	0,182	30	1000	0,655
23	200	0,212	31	1200	0,744
24	250	0,248	32	1600	0,910

ОТРЕЗКА ЗАЛИВОВ, РЕБЕР, ЛИТНИКОВ И ПРИБЫЛЕЙ ГАЗОВЫМ ПЛАМЕНЕМ						Среднесерийное производство
						КАРТА 57		Лист 1
Содержание работы
1. Взять и поднести резак к отливке. 2. Зажечь горючую смесь на выходе из резака, отрегулировать пламя и давление (выполняется периодически). 3. Подогреть место реза и отрезать заливы, ребра, литники, прибыли. 4. Перекрыть подачу горючей смеси. 5. Положить резак на место.
Резка круглых сечений ацетиленокислородным пламенем
Диаметр сечения D, мм, до	25	30	35	40	50	60	80	100
Время на рез, мин.	0,157	0,195	0,235	0,276	0,361	0,449	0,634	0,829
Диаметр сечения D, мм, до	120	160	200	250	300	350	400	500
Время на рез, мин.	1,032	1,457	1,904	2,489	3,098	3,727	4,375	5,718

N позиции	Длина сечения l, мм, до	Ширина сечения h, мм, до
		4	6	8	10	12	16	20	25	30	40
		Время на рез, мин.
1	25	0,053	0,063	0,071	0,077	0,083	0,093	0,102	0,111	-	-
2	30	0,064	0,075	0,085	0,093	0,100	0,112	0,122	0,133	0,143	-
3	40	0,085	0,100	0,112	0,123	0,132	0,148	0,162	0,177	0,191	0,214
4	50	0,106	0,125	0,140	0,153	0,165	0,185	0,202	0,221	0,238	0,267
5	60	0,127	0,150	0,168	0,184	0,198	0,222	0,242	0,265	0,285	0,320
6	80	0,169	0,190	0,223	0,244	0,263	0,295	0,322	0,352	0,379	0,425
7	100	0,211	0,248	0,279	0,305	0,328	0,367	0,402	0,440	0,473	0,530
8	120	0,253	0,297	0,334	0,365	0,393	0,440	0,482	0,526	0,566	0,635
9	160	0,336	0,395	0,444	0,485	0,522	0,585	0,640	0,700	0,753	0,845
10	200	0,419	0,493	0,553	0,605	0,651	0,730	0,798	0,873	0,939	1,053
Индекс		а	б	в	г	д	е	ж	з	и	к

ОТРЕЗКА ЗАЛИВОВ, РЕБЕР, ЛИТНИКОВ И ПРИБЫЛЕЙ ГАЗОВЫМ ПЛАМЕНЕМ								Среднесерийное производство
								КАРТА 57		Лист 2
N позиции	Длина сечения l, мм, до	Ширина сечения h, мм, до
		4	6	8	10	12	16	20	25	30	40
		Время на рез, мин.
11	250	0,523	0,615	0,690	0,755	0,812	0,911	0,996	1,089	1,171	1,314
12	300	0,627	0,737	0,827	0,904	0,972	1,091	1,193	1,304	1,403	1,574
13	400	0,833	0,980	1,099	1,202	1,293	1,450	1,586	1,734	1,865	2,092
14	500	1,039	1,222	1,371	1,499	1,612	1,809	1,978	2,162	2,326	2,610
15	600	1,244	1,464	1,642	1,795	1,931	2,167	2,369	-	-	-
16	800	1,655	1,946	2,183	2,387	2,568	2,881	3,150	-	-	-
17	1000	2,064	2,427	2,723	2,977	3,202	3,593	3,928	-	-	-
18	На каждый последующий 1 м прибавлять	2,000	2,380	2,650	2,950	3,150	3,500	3,900	-	-	-
Индекс		а	б	в	г	д	е	ж	з	и	к

N позиции	Длина сечения l, мм, до	Ширина сечения h, мм, до
		50	60	80	100	120	160	200	250	300
		Время на рез, мин.
19	50	0,29	-	-	-	-	-	-	-	-
20	60	0,35	0,38	-	-	-	-	-	-	-
21	80	0,47	0,50	0,56	-	-	-	-	-	-
22	100	0,58	0,62	0,70	0,77	-	-	-	-	-
23	120	0,70	0,75	0,84	0,92	0,99	-	-	-	-
24	160	0,92	0,99	1,11	1,22	1,31	1,47	-	-	-
25	200	1,15	1,24	1,39	1,52	1,63	1,83	2,00	-	-
26	250	1,44	1,55	1,73	1,90	2,04	2,29	2,50	2,73	-
27	300	1,72	1,85	2,08	2,27	2,44	2,74	3,00	3,28	3,52
28	400	2,29	2,46	2,76	3,02	3,25	3,64	3,98	4,36	4,68
29	500	2,85	3,07	3,44	3,77	4,05	4,54	4,97	5,43	5,84
Индекс		л	м	н	о	п	р	с	т	у

ОТРЕЗКА ЗАЛИВОВ, РЕБЕР, ЛИТНИКОВ И ПРИБЫЛЕЙ ГАЗОВЫМ ПЛАМЕНЕМ								Среднесерийное производство
								КАРТА 57			Лист 3
N позиции	Наружный диаметр D, мм, до	Внутренний диаметр d, мм, до
		100	120	160	200	250	300	350	400	500	600	800
		Время на рез, мин.
		Отрезка кольцевых сечений ацетиленокислородным пламенем
30	200	2,52	-	-	-	-	-	-	-	-	-	-
31	250	3,30	2,98	2,54	-	-	-	-	-	-	-	-
32	300	4,10	3,71	3,17	2,80	-	-	-	-	-	-	-
33	350	4,93	4,46	3,81	3,37	2,98	-	-	-	-	-	-
34	400	5,79	5,24	4,47	3,96	3,50	3,17	-	-	-	-	-
35	500	7,57	6,85	5,85	5,17	4,57	4,14	3,81	3,53	-	-	-
36	600	9,42	8,52	7,28	6,44	5,69	5,15	4,73	4,40	3,89	-	-
37	800	-	-	10,28	9,09	8,04	7,27	6,68	6,21	5,49	4,97	-
38	1000	-	-	-	11,88	10,51	9,50	8,73	8,11	7,18	6,49	5,54
39	1200	-	-	-	-	13,08	11,83	10,87	10,10	8,93	8,08	6,90
Индекс		а	б	в	г	д	е	ж	з	и	к	л

Чистота применяемого кислорода, %	99,8	99,5	99,2	99,0	98,5	98,0
Поправочный коэффициент	0,92	1,00	1,06	1,11	1,19	1,25
2. При керосинокислородной резке время по карте принимать с коэффициентом 1,3. 3. При кислородно-флюсовой резке время по карте принимать с коэффициентом 1,5. 4. При резке пропан-бутановой смесью, коксовым или природным газом время по карте принимать с коэффициентом 1,15. 5. При резке легированной стали время по карте принимать с коэффициентом 1,15.

ОТРЕЗКА ЛИТНИКОВ И ПРИБЫЛЕЙ ЛЕНТОЧНОЙ ПИЛОЙ										Среднесерийное производство
										КАРТА 58			Лист 1
I. Подача отливок на стол пилы
Содержание работы
1. Взять (застропить) отливку, переместить на расстояние до 1 м, положить на стол пилы (расстропить). 2. Взять (застропить) отливку со стола, переместить (до 1 м), положить на место (расстропить).
N позиции	Вручную							Подъемником
	Масса отливки М, кг, до
	1	3	5	7	10	15	20	50	70	100	150	200	300	500
	Время на отливку, мин.
1	0,053	0,086	0,108	0,125	0,146	0,175	0,198	0,300	0,330	0,370	0,420	0,460	0,530	0,620
Индекс	а	б	в	г	д	е	ж	з	и	к	л	м	н	о
	T1 = 0,053 М0,44							T2 = 0,085 М0,32

Содержание работы
1. Подвести отливку для отрезки литника или прибыли. 2. Отрезать литник или прибыль.
Отрезка круглых сечений
N позиции	Отливки	Диаметр сечения D, мм, до
		20	25	30	40	50	60	80	100	120	160	200
		Время на отливку, мин.
1	Из алюминиевых сплавов	0,044	0,055	0,065	0,086	0,107	0,127	0,168	0,208	0,248	0,327	0,404
2	Из магниевых сплавов	0,037	0,046	0,055	0,072	0,090	0,107	0,141	0,175	0,208	0,274	0,340
	Индекс	а	б	в	г	д	е	ж	з	и	к	л

ОТРЕЗКА ЛИТНИКОВ И ПРИБЫЛЕЙ ЛЕНТОЧНОЙ ПИЛОЙ						Среднесерийное производство
						КАРТА 58		Лист 2
Отрезка прямоугольных сечений. Отливки из алюминиевых сплавов
N позиции	Длина сечения l, мм, до	Ширина сечения h, мм, до
		10	12	16	20	25	30	40
		Время на рез, мин.
1	20	0,035	0,040	0,049	0,057	-	-	-
2	30	0,039	0,045	0,055	0,065	0,076	0,087	-
3	40	0,043	0,049	0,060	0,071	0,083	0,095	0,116
4	50	0,046	0,052	0,064	0,075	0,089	0,101	0,124
5	60	0,048	0,055	0,068	0,080	0,094	0,107	0,131
6	80	0,053	0,060	0,074	0,087	0,102	0,116	0,143
7	100	0,056	0,064	0,079	0,093	0,109	0,124	0,153
8	120	0,060	0,068	0,084	0,098	0,115	0,131	0,162
9	140	0,062	0,071	0,088	0,103	0,121	0,138	0,169
10	160	0,065	0,074	0,091	0,107	0,126	0,143	0,176
11	200	0,069	0,079	0,097	0,114	0,134	0,153	0,188
Индекс		а	б	в	г	д	е	ж

N позиции	Длина сечения l, мм, до	Ширина сечения h, мм, до
		50	60	80	100	120	160	200
		Время на рез, мин.
4	50	0,146	-	-	-	-	-	-
5	60	0,154	0,176	-	-	-	-	-
6	80	0,168	0,192	0,236	-	-	-	-
7	100	0,180	0,205	0,252	0,296	-	-	-
8	120	0,190	0,216	0,266	0,313	0,357	-	-
9	140	0,199	0,227	0,279	0,327	0,373	-	-
10	160	0,207	0,236	0,290	0,341	0,387	0,478	-
11	200	0,221	0,252	0,310	0,364	0,416	0,511	0,600
Индекс		з	и	к	л	м	н	о

ОБЛОМКА ЛИТНИКА НА РОТОРНОЙ ЛИНИИ		Среднесерийное производство
		КАРТА 59
Наименование элементов затрат времени		Затраты времени на отливку, мин.
1.	Вспомогательное перекрываемое время: - подвести подъемник, снять отливку с крюка подвесного конвейера, подать на направляющие линии. Подвинуть отливку при помощи крюка	0,27
	- подвести подъемник, зацепить отливку крюком подъемника, переместить на расстояние до 2 м, уложить отливку в тару, расстропить, переместить подъемник в исходную позицию	0,36
2.	Технологически необходимое время на обработку отливки в линии (машине): tтн - продолжительность одного цикла обработки	1,39

УКЛАДКА ЛИТНИКОВ ИЛИ ОТЛИВОК В ТАРУ				Среднесерийное производство
				КАРТА 60
Содержание работы
Вручную
Взять литник или отливку с пола, конвейера и положить в тару.
Подъемником
Застропить литник или отливку, положить в тару, расстропить.
N позиции	Масса литника, отливки М, кг, до	Время на литник, отливку, мин.	N позиции	Масса литника, отливки М, кг, до	Время на литник, отливку, мин.
Вручную
1	0,3	0,038	8	4,0	0,074
2	0,5	0,044	9	5,0	0,078
3	0,7	0,048	10	6,0	0,081
4	1,0	0,052	11	8,0	0,087
5	1,5	0,058	12	10,0	0,092
6	2,0	0,062	13	12,0	0,097
7	3,0	0,068	14	16,0	0,104
			15	20,0	0,111
T = 0,052 М0,25
Подъемником
16	25,0	0,127	21	80,0	0,170
17	30,0	0,133	22	100,0	0,180
18	40,0	0,143	23	120,0	0,189
19	50,0	0,152	24	160,0	0,203
20	60,0	0,159	25	200,0	0,214
Индекс		а	Индекс		а

ЗАГРУЗКА ТЕЛЕЖКИ ОТЛИВКАМИ И ЕЕ РАЗГРУЗКА ПОСЛЕ ОЧИСТКИ В ДРОБЕСТРУЙНОЙ ИЛИ ДРОБЕМЕТНОЙ КАМЕРЕ					Среднесерийное производство
					КАРТА 61
Содержание работы
Вручную
1. Подойти, взять отливку, переместить на расстояние до 3 м и положить на тележку. 2. Подойти, взять отливку с тележки, переместить на расстояние до 3 м и положить на место.
Подъемником, краном
1. Переместить подъемник, кран к отливке, застропить ее, подать к тележке на расстояние до 3 м. 2. Установить отливку на тележку, расстропить. 3. Переместить подъемник, кран к отливке, застропить ее на тележке, переместить до 3 м. 4. Положить отливку на место, расстропить.
Загрузка и разгрузка вручную
N позиции	Масса отливки М, кг, до	Время на отливку, мин.	N позиции	Масса отливки М, кг, до		Время на отливку, мин.
1	1	0,081	6	6		0,178
2	2	0,110	7	8		0,202
3	3	0,131	8	10		0,223
4	4	0,149	9	12		0,242
5	5	0,164	10	15		0,267
			11	20		0,303

N позиции	Масса отливки М, кг, до	Время на отливку, мин.	N позиции	Масса отливки М, кг, до	Время на отливку, мин.
12	30	0,347	21	1000	1,067
13	50	0,409	22	1500	1,215
14	70	0,456	23	2000	1,332
15	100	0,511	24	3000	1,517
16	150	0,581	25	5000	1,786
17	200	0,637	26	7000	1,989
18	300	0,726	27	10000	2,229
19	500	0,855	28	15000	2,538
20	700	0,952	29	20000	2,783

ПОДГОТОВКА ДРОБЕСТРУЙНОЙ ИЛИ ДРОБЕМЕТНОЙ КАМЕРЫ К РАБОТЕ			Среднесерийное производство
			КАРТА 62
Содержание работы		Дробеструйная камера	Дробеметная камера
		Время, мин.
1.	Вкатить тележку с отливками в камеру	0,48	0,48
2.	Закрепить тележку и раскрепить поворотный круг	-	0,16
3.	Закрыть двери камеры	0,19	0,19
4.	Пустить и остановить механизмы	-	0,43
5.	Надеть и снять шлемы	0,18	-
6.	Включить и выключить дробеструйный аппарат	0,15	-
7.	Открыть двери камеры	0,24	0,24
8.	Закрепить поворотный круг	-	0,07
9.	Очистить путь от дроби	0,33	0,33
10	Закрепить тележку	-	0,07
11	.Выкатить тележку из камеры	0,48	0,48
Итого		2,05	2,45

ОЧИСТКА ПОВЕРХНОСТЕЙ ОТЛИВОК В ДРОБЕСТРУЙНОЙ КАМЕРЕ							Среднесерийное производство
							КАРТА 63		Лист 1
Содержание работы
Очистить наружные и внутренние поверхности отливки струей дроби.
N позиции	Площадь поверхности отливки S, м2, до	Отливки из чугуна и медных сплавов			Отливки из стали			Отливки из алюминиевых и магниевых сплавов
		Категория сложности
		I	II	III	I	II	III	I	II	III
		Время на отливку, мин.
1	0,06	0,11	0,13	0,16	0,16	0,20	0,25	0,05	0,07	0,08
2	0,08	0,14	0,18	0,22	0,21	0,26	0,33	0,07	0,09	0,11
3	0,10	0,18	0,22	0,27	0,27	0,33	0,41	0,09	0,11	0,14
4	0,12	0,21	0,26	0,33	0,32	0,40	0,49	0,11	0,13	0,16
5	0,16	0,28	0,35	0,43	0,42	0,52	0,65	0,14	0,18	0,22
6	0,20	0,35	0,44	0,54	0,53	0,66	0,81	0,18	0,22	0,27
7	0,25	0,44	0,54	0,67	0,66	0,81	1,00	0,22	0,27	0,33
8	0,30	0,52	0,65	0,80	0,78	0,97	1,20	0,26	0,33	0,40
9	0,35	0,61	0,75	0,93	0,91	1,13	1,40	0,30	0,38	0,47
10	0,40	0,70	0,86	1,06	1,04	1,29	1,59	0,35	0,43'	0,53
11	0,50	0,86	1,07	1,32	1,29	1,60	1,98	0,43	0,54	0,66
12	0,60	1,03	1,28	1,58	1,55	1,92	2,37	0,52	0,64	0,79
13	0,80	1,37	1,70	2,09	2,05	2,54	3,14	0,68	0,85	1,04
14	1,00	1,71	2,11	2,60	2,55	3,16	3,91	0,85	1,06	1,30
15	1,20	2,03	2,52	3,11	3,05	3,78	4,67	1,02	1,27	1,55
16	1,60	2,69	3,34	4,12	4,04	5,01	6,20	1,35	1,68	2,06
17	2,00	3,35	4,16	5,13	5,03	6,23	7,71	1,68	2,09	2,56
18	2,50	4,17	5,18	6,38	6,26	7,76	9,60	2,09	2,60	3,19
Индекс		а	б	в	г	д	е	ж	з	и

ОЧИСТКА ПОВЕРХНОСТЕЙ ОТЛИВОК В ДРОБЕСТРУЙНОЙ КАМЕРЕ							Среднесерийное производство
							КАРТА 63		Лист 2
N позиции	Площадь поверхности отливки S, м2, до	Отливки из чугуна и медных сплавов			Отливки из стали			Отливки из алюминиевых и магниевых сплавов
		Категория сложности
		I	II	III	I	II	III	I	II	III
		Время на отливку, мин.
19	3,00	4,99	6,19	7,63	7,48	9,27	11,48	2,49	3,11	3,82
20	3,50	5,80	7,20	8,87	8,70	10,79	13,35	2,90	3,62	4,44
21	4,00	6,61	8,21	10,12	9,92	12,29	15,21	3,31	4,12	5,06
22	5,00	8,23	10,22	12,59	12,35	15,30	18,93	4,11	5,13	6,29
23	6,00	9,84	12,21	15,05	14,76	18,29	22,63	4,92	6,14	7,53
24	8,00	13,05	16,19	19,95	19,57	24,25	30,00	6,52	8,13	9,98
25	10,00	16,23	20,15	24,83	24,35	30,18	37,34	8,12	10,12	12,42
Индекс		а	б	в	г	д	е	ж	з	и
		TI = 1,7 S0,98			TI = 2,55 S0,98			TI = 0,85 S0,98
		TII = 2,11 S0,98			TII = 3,16 S0,98			TII = 1,06 S0,98
		TIII = 2,6 S0,98			TIII = 3,91 S0,98			TIII = 1,3 S0,98

ОЧИСТКА ПОВЕРХНОСТЕЙ ОТЛИВОК В ДРОБЕМЕТНОМ ЛЕНТОЧНОМ БАРАБАНЕ									Среднесерийное производство
									КАРТА 64		Лист 1
I. Загрузка скипа барабана
Содержание работы
Вручную
1. Подойти, взять отливку из тары, с рольганга. 2. Переместить на расстояние до 1 м, положить отливку в ковш скипа.
Подъемником, краном
1. Переместить подъемник, кран к отливке, ящику. 2. Застропить отливку (ящик), подать к скипу (до 3 м). 3. Положить отливку в ковш скипа и расстропить, загрузить отливки из ящика (перевертыванием), подать ящик на место и расстропить.
N позиции	Способ выполнения	Масса отливки М, кг, до
		1	2	3	4	5	6	8	10	12	15	20
		Время на отливку, мин.
1	Вручную	0,032	0,043	0,052	0,059	0,065	0,070	0,080	0,088	0,100	0,110	0,120
Индекс		а	б	в	г	д	е	ж	з	и	к	л

ОЧИСТКА ПОВЕРХНОСТЕЙ ОТЛИВОК В ДРОБЕМЕТНОМ ЛЕНТОЧНОМ БАРАБАНЕ							Среднесерийное производство
							КАРТА 64		Лист 2
N позиции	Способ выполнения	Масса отливки или отливок М, кг, до
		30	50	70	100	150	200	300		500
		Время на отливку (ящик), мин.
	Подъемником, краном:
2	поштучно	0,18	0,21	0,23	0,26	0,30	0,33	-		-
3	ящиком	-	-	-	1,10	1,23	1,32	1,48		1,70
Индекс		а	б	в	г	д	е	ж		з

N позиции	Содержание работы	Время на скип, барабан, мин.
4	Управление барабаном	0,41
5	Загрузка барабана отливками ковшом скипа	1,04
	Механизированная разгрузка барабана:
6	емкость барабана до 500 кг	1,08
7	емкость барабана до 1000 кг	1,62

ОЧИСТКА ОТЛИВОК В ГАЛТОВОЧНОМ БАРАБАНЕ					Среднесерийное производство
					КАРТА 65	Лист 1
I. Подготовка барабана к пуску и разгрузке
Содержание работы
1. Застропить крышку краном и установить ее на барабан, закрепить планкой-задвижкой или болтами, расстропить. 2. Установить оградительную решетку. 3. Включить мотор (пустить барабан). 4. Выключить мотор (остановить барабан). 5. Снять оградительную решетку. 6. Раскрепить крышку барабана и застропить краном. 7. Снять крышку, положить на место и расстропить.
N позиции	Способ крепления	Внутренний объем барабана V, м3, до
		0,5	1,0	1,5	2,0	3,0
		Время на барабан, мин.
1	Планкой-задвижкой	1,80	2,50	-	-	-
2	Болтами и планкой	-	4,70	5,83	6,79	8,41
Индекс		а	б	в	г	д

Содержание работы
1. Загрузить отливку в барабан вручную или подъемником (краном). 2. Выгрузить отливку из барабана вручную или подъемником (краном).
N позиции	Способ выполнения	Масса отливки М, кг, до
		1	2	3	4	5	7	10	15	20
		Время на отливку, мин.
	Вручную:
1	загрузить	0,032	0,045	0,055	0,063	0,070	0,083	0,099	0,121	0,139
2	выгрузить	0,035	0,049	0,060	0,069	0,077	0,091	0,108	0,132	0,152
Индекс		а	б	в	г	д	е	ж	з	и

ОЧИСТКА ОТЛИВОК В ГАЛТОВОЧНОМ БАРАБАНЕ							Среднесерийное производство
							КАРТА 65		Лист 2
N позиции	Способ выполнения	Масса отливки, отливок в ящике М, кг, до
		30	50	70	100	150	200	300	500	700
		Время на отливку, мин.
Загрузить
	Подъемником:
3	поштучно	0,27	0,34	0,39	0,46	0,54	-	-	-	-
4	ящиком	-	-	-	1,08	1,21	1,31	1,47	1,69	1,86
		T = 0,063 М0,43 - поштучно				T = 0,297 М0,28 - ящиком
Выгрузить
	Подъемником:
5	поштучно	0,32	0,39	0,45	0,53	0,63	-	-	-	-
6	поворотом барабана	0,23				0,26
Индекс		а	б	в	г	д	е	ж	з	и

ОЧИСТКА ОТЛИВОК В УСТАНОВКЕ ЭЛЕКТРОГИДРОЭФФЕКТА			Среднесерийное производство
			КАРТА 66
Содержание работы
1. Взять отливку краном и установить в контейнер. 2. Установить контейнер с отливками и закрыть двери. 3. Очистить отливку от смеси. 4. Кантовать отливки в процессе очистки. 5. Открыть двери камеры и выгрузить контейнер с отливками. 6. Взять отливки краном и положить на место.
N позиции	Масса отливки М, кг, до	Категория сложности
		I	II	III
		Время на 1 отливку, мин.
1	100	9,556	11,205	12,948
2	125	10,926	12,810	14,804
3	150	12,189	14,291	16,515
4	200	14,485	16,984	19,626
5	250	16,561	19,417	22,438
6	300	18,475	21,662	25,032
7	400	21,956	25,743	29,748
8	500	25,101	29,431	34,010
9	800	33,279	39,019	45,090
10	1000	38,047	44,609	51,549
П	1250	43,498	51,000	58,935
12	1500	48,526	56,895	65,747
13	2000	57,668	67,615	78,135
14	2500	65,930	77,301	89,328
Индекс		а	б	в

TI = 0,603 М0,60

TII = 0,707 М0,60

TIII = 0,817 М0,60

ОЧИСТКА ПОВЕРХНОСТЕЙ ОТЛИВОК ПНЕВМАТИЧЕСКИМ ИНСТРУМЕНТОМ					Среднесерийное производство
					КАРТА 67		Лист 1
Содержание работы
1. Очистить наружные и внутренние поверхности отливки от пригоревшей формовочной смеси пневматическим зубилом. 2. Удалить с поверхности отливки приварившиеся холодильники, шпильки, наплывы. 3. Зачистить место под клеймо.
N позиции	Площадь поверхности очистки S, м2, до	Отливки из чугуна и медных сплавов			Отливки из стали
		Категория сложности
		I	II	III	I	II	III
		Время на отливку, мин.
1	0,20	0,44	0,63	0,92	0,56	0,82	1,19
2	0,25	0,54	0,78	1,13	0,70	1,02	1,47
3	0,30	0,64	0,93	1,35	0,83	1,21	1,75
4	0,40	0,85	1,22	1,77	1,09	1,59	2,30
5	0,50	1,04	1,51	2,19	1,35	1,96	2,84
6	0,60	1,24	1,80	2,60	1,60	2,33	3,38
7	0,80	1,63	2,36	3,42	2,10	3,07	4,44
8	1,00	2,02	2,92	4,23	2,60	3,79	5,49
9	1,20	2,40	3,47	5,03	3,09	4,51	6,53
10	1,60	3,16	4,56	6,61	4,06	5,92	8,58
11	2,00	3,90	5,64	8,17	5,02	7,32	10,61
12	2,50	4,82	6,97	10,10	6,21	9,05	13,11
13	3,00	5,74	8,29	12,01	7,38	10,76	15,59
14	4,00	7,54	10,90	15,79	9,70	14,14	20,49
15	5,00	9,32	13,47	19,51	12,00	17,48	25,33
Индекс		а	б	в	г	д	е

ОЧИСТКА ПОВЕРХНОСТЕЙ ОТЛИВОК ПНЕВМАТИЧЕСКИМ ИНСТРУМЕНТОМ					Среднесерийное производство
					КАРТА 67		Лист 2
N позиции	Площадь поверхности с очистки S, м2, до	Отливки из чугуна и медных сплавов			Отливки из стали
		Категория сложности
		I	II	III	I	II	III
		Время на отливку, мин.
16	6,00	11,08	16,02	23,20	14,26	20,79	30,12
17	8,00	14,56	21,05	30,50	18,75	27,33	39,58
18	10,00	18,00	26,02	37,70	23,17	33,78	48,93
Индекс		а	б	в	г	д	е

TI = 2,02 S0,95	TI = 2,60 S0,95
TII = 2,92 S0,95	TII = 3,79 S0,95
TIII = 4,23 S0,95	TIII = 5,49 S0,95

ОБРУБКА МЕЛКИХ ОТЛИВОК								Среднесерийное производство
								КАРТА 68			Лист 1
Содержание работы
1. Взять отливку и подать на расстояние до 2 м на верстак или стол. 2. Установить отливку в тиски или в специальное приспособление. 3. Закрепить отливку в тисках винтовым или рычажным зажимом. 4. Взять пневматическое или ручное зубило. 5. Обрубить заливы и остатки питателей и выпоров. 6. Повернуть отливку во время обрубки необходимое число раз. 7. Раскрепить отливку, вынуть из тисков или приспособления и положить на место.
Обрубка пневматическим зубилом
N позиции	Масса отливки М, кг, до	Отливки из чугуна			Отливки из стали			Отливки из медных сплавов			Отливки из алюминиевых сплавов
		Категория сложности
		I	II	III	I	II	III	I	II	III	I	II	III
		Время на отливку, мин.
1	0,2	0,13	0,18	0,25	0,23	0,31	0,41	0,10	0,14	0,19	0,10	0,13	0,18
2	0,3	0,17	0,23	0,32	0,29	0,40	0,53	0,13	0,18	0,25	0,12	0,16	0,23
3	0,4	0,20	0,27	0,38	0,34	0,47	0,63	0,16	0,21	0,29	0,14	0,20	0,27
4	0,6	0,26	0,35	0,48	0,43	0,59	0,80	0,20	0,27	0,38	0,18	0,25	0,34
5	0,8	0,31	0,41	0,57	0,52	0,71	0,95	0,24	0,32	0,45	0,22	0,30	0,41
6	1,0	0,35	0,47	0,65	0,59	0,81	1,09	0,27	0,37	0,51	0,25	0,34	0,47
7	1,2	0,39	0,52	0,72	0,67	0,90	1,22	0,30	0,41	0,57	0,28	0,38	0,52
8	1,6	0,46	0,62	0,86	0,78	1,07	1,45	0,36	0,49	0,67	0,33	0,45	0,62
9	2,0	0,53	0,71	0,98	0,89	1,23	1,65	0,41	0,56	0,77	0,38	0,52	0,71
10	2,5	0,61	0,81	1,13	1,02	1,40	1,89	0,47	0,64	0,88	0,43	0,59	0,81
11	3,2	0,70	0,94	1,31	1,19	1,63	2,19	0,54	0,74	1,02	0,50	0,68	0,94
12	4,0	0,80	1,08	1,49	1,36	1,86	2,50	0,62	0,85	1,17	0,57	0,78	1,08
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м

ОБРУБКА МЕЛКИХ ОТЛИВОК									Среднесерийное производство
									КАРТА 68			Лист 2
N позиции	Масса отливки М, кг, до	Отливки из чугуна			Отливки из стали			Отливки из медных сплавов			Отливки из алюминиевых сплавов
		Категория сложности
		I	II	III	I	II	III	I	II	III	I	II	III
		Время на отливку, мин
13	5,0	0,92	1,23	1,71	1,55	2,13	2,86	0,71	0,97	1,34	0,66	0,89	1,23
14	6,0	1,03	1,38	1,90	1,73	2,37	3,19	0,80	1,08	1,49	0,73	1,00	1,38
15	8,0	1,22	1,64	2,26	2,05	2,82	3,80	0,94	1,29	1,78	0,87	1,18	1,64
16	10,0	1,39	1,87	2,59	2,35	3,22	4,34	1,07	1,47	2,03	1,00	1,35	1,87
17	12,0	1,55	2,09	2,89	2,62	3,60	4,84	1,20	1,64	2,27	1,11	1,51	2,09
18	16,0	1,85	2,48	3,43	3,11	4,28	5,75	1,43	1,95	2,69	1,32	1,79	2,48
19	20,0	2,11	2,84	3,92	3,56	4,89	6,58	1,63	2,23	3,08	1,51	2,05	2,84
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м
		TI = 0,35 М0,60			TI = 0,59 М0,60			TI = 0,27 М0,60			TI = 0,25 М0,60
		TII = 0,47 М0,60			TII = 0,81 М0,60			TII = 0,37 М0,60			TII = 0,34 М0,60
		TIII = 0,65 М0,60			TIII = 1,09 М0,60			TIII = 0,51 М0,60			TIII = 0,47 М0,60

ОБРУБКА СРЕДНИХ И КРУПНЫХ ОТЛИВОК							Среднесерийное производство
							КАРТА 69
Содержание работы
1. Подрубить пневматическим зубилом заливы по разъему и знакам стержней снаружи и внутри отливки. 2. Обломать кувалдой заливы. 3. Обрубить зубилом заливы и зачистить место обрубки.
N позиции	Ширина залива h, мм, до	Отливки из чугуна		Отливки из медных сплавов		Отливки из алюминиевых сплавов		Отливки; из магниевых сплавов
		Виды заливов
		прямолинейные	криволинейные	прямолинейные	криволинейные	прямолинейные	криволинейные	прямолинейные	криволинейные
		Время на 1 дм длины, мин.
1	1,5	0,040	0,068	0,033	0,054	0,017	0,027	0,013	0,022
2	2,0	0,053	0,089	0,043	0,072	0,022	0,036	0,018	0,029
3	2,5	0,066	0,111	0,053	0,089	0,027	0,045	0,022	0,036
4	3,0	0,078	0,132	0,064	0,106	0,033	0,054	0,026	0,042
5	4,0	0,104	0,175	0,084	0,140	0,043	0,071	0,035	0,056
6	5,0	0,129	0,217	0,105	0,174	0,053	0,088	0,043	0,069
7	6,0	0,154	0,259	0,125	0,208	0,064	0,105	0,051	0,083
8	8,0	0,203	0,343	0,165	0,275	0,084	0,139	0,068	0,110
9	10,0	0,252	0,425	0,205	0,341	0,104	0,173	0,084	0,136
10	12,0	0,301	0,508	-	-	-	-	-	-
11	16,0	0,398	0,671	-	-	-	-	-	-
Индекс		а	б	в	г	д	е	ж	з
		T1 = 0,0275 h0,97		T1 = 0,022 h0,97		T1 = 0,0112 h0,97		T1 = 0,009 h0,97
		T2 = 0,0456 h0,97		T2 = 0,0366 h0,97		T2 = 0,0185 h0,97		T2 = 0,0146 h0,97

ОБРУБКА ОСТАТКОВ ЛИТНИКОВ, ВЫПОРОВ И ПРИБЫЛЕЙ							Среднесерийное производство
							КАРТА 70
Содержание работы
1. Взять пневматическое зубило. 2. Обрубить остатки литников, выпоров, прибылей и зачистить место обрубки. 3. Положить зубило на место.
N позиции	Площадь сечения S, см2, до	Отливки из чугуна	Отливки из стали	Отливки из медных сплавов	N позиции	Площадь сечения S, см2, до	Отливки из чугуна	Отливки из стали	Отливки из медных сплавов
		Время на один питатель, выпор, мин.					Время на один питатель, выпор, мин.
1	2,0	0,27	0,41	0,20	11	9,0	0,77	1,16	0,57
2	2,5	0,31	0,47	0,23	12	10,0	0,83	1,25	0,62
3	3,0	0,36	0,54	0,27	13	12,0	0,95	1,42	0,70
4	3,5	0,40	0,60	0,30	14	16,0	1,16	1,74	0,86
5	4,0	0,44	0,66	0,32	15	20,0	1,35	2,04	1,00
6	4,5	0,48	0,72	0,35	16	25,0	1,58	2,38	1,17
7	5,0	0,51	0,77	0,38	17	30,0	1,80	2,70	1,33
8	6,0	0,58	0,88	0,43	18	35,0	2,00	3,01	1,48
9	7,0	0,65	0,98	0,48	19	40,0	2,20	3,31	1,63
10	8,0	0,71	1,07	0,53	20	45,0	2,38	3,59	1,77
					21	50,0	2,57	3,87	1,90
Индекс		а	б	в	Индекс		а	б	в

ЗАЧИСТКА ОТЛИВОК НА СТАЦИОНАРНОМ НАЖДАЧНОМ СТАНКЕ								Среднесерийное производство
								КАРТА 71			Лист 1
Содержание работы
1. Взять отливку из тары, поднести (до 1 м) к кругу. 2. Зачистить на отливке заливы, остатки литников, выпоров, прибылей, местные утолщения и неровности поверхности. 3. Осмотреть отливку после зачистки и положить на место.
N позиции	Масса отливки М, кг, до	Отливки из чугуна			Отливки из стали			Отливки из медных сплавов			Отливки из алюминиевых сплавов
		Категория сложности
		I	II	III	I	II	III	I	II	III	I	II	III
		Время на отливку, мин.
1	0,01	0,011	0,016	0,023	0,014	0,020	0,030	0,009	0,013	0,018	0,013	0,018	0,026
2	0,03	0,021	0,030	0,043	0,026	0,039	0,057	0,018	0,025	0,035	0,025	0,035	0,050
3	0,05	0,029	0,041	0,059	0,036	0,051	0,077	0,024	0,034	0,048	0,033	0,048	0,068
4	0,10	0,044	0,062	0,088	0,054	0,077	0,116	0,036	0,051	0,072	0,050	0,072	0,103
5	0,20	0,066	0,094	0,133	0,081	0,116	0,174	0,054	0,077	0,108	0,075	0,108	0,155
6	0,25	0,075	0,107	0,152	0,093	0,132	0,199	0,062	0,088	0,124	0,086	0,124	0,177
7	0,30	0,084	0,119	0,169	0,103	0,147	0,221	0,069	0,098	0,138	0,096	0,138	0,197
8	0,40	0,099	0,141	0,200	0,122	0,175	0,262	0,082	0,116	0,163	0,114	0,163	0,233
9	0,50	0,113	0,161	0,229	0,140	0,199	0,299	0,093	0,133	0,186	0,130	0,186	0,266
10	0,60	0,126	0,179	0,254	0,155	0,222	0,333	0,104	0,148	0,207	0,144	0,207	0,296
11	0,80	0,149	0,212	0,302	0,184	0,263	0,394	0,123	0,175	0,245	0,171	0,245	0,350
12	1,00	0,170	0,242	0,344	0,210	0,300	0,450	0,140	0,200	0,280	0,195	0,280	0,400
13	1,20	0,189	0,269	0,383	0,234	0,334	0,501	0,156	0,223	0,312	0,217	0,312	0,445
14	1,60	0,224	0,319	0,454	0,277	0,396	0,594	0,185	0,264	0,369	0,257	0,369	0,528
15	2,00	0,256	0,364	0,518	0,316	0,452	0,677	0,211	0,301	0,421	0,294	0,421	0,602
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м

ЗАЧИСТКА ОТЛИВОК НА СТАЦИОНАРНОМ НАЖДАЧНОМ СТАНКЕ								Среднесерийное производство
								КАРТА 71			Лист 2
N позиции	Масса, отливки М, кг, до	Отливки из чугуна			Отливки из стали			Отливки из медных сплавов			Отливки из алюминиевых сплавов
		Категория сложности
		I	II	III	I	II	III	I	II	III	I	II	III
		Время на отливку, мин.
16	2,50	0,292	0,416	0,591	0,360	0,515	0,773	0,240	0,343	0,481	0,335	0,481	0,687
17	3,00	0,325	0,463	0,658	0,402	0,574	0,860	0,268	0,382	0,535	0,373	0,535	0,765
18	4,0	0,385	0,548	0,779	0,476	0,680	1,020	0,317	0,453	0,634	0,442	0,634	0,906
19	5,0	0,439	0,625	0,889	0,543	0,775	1,163	0,362	0,517	0,724	0,504	0,724	1,034
20	6,0	0,489	0,697	0,990	0,604	0,863	1,295	0,403	0,576	0,806	0,561	0,806	1,151
21	8,0	0,580	0,825	1,173	0,716	1,023	1,535	0,477	0,682	0,955	0,665	0,955	1,364
22	10,0	0,661	0,942	1,338	0,817	1,167	1,751	0,545	0,778	1,089	0,759	1,089	1,556
23	12,0	0,736	1,048	1,490	0,910	1,300	1,950	0,607	0,866	1,213	0,845	1,213	1,733
24	16,0	0,873	1,242	1,766	1,078	1,540	2,310	0,719	1,027	1,437	1,001	1,437	2,053
25	20,0	0,996	1,417	2,014	1,230	1,757	2,635	0,820	1,171	1,640	1,142	1,640	2,342
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м
		TI = 0,17 М0,59			TI = 0,21 М0,59			TI = 0,14 М0,59			TI = 0,195 М0,59
		TII = 0,242 М0,59			TII = 0,30 М0,59			TII = 0,20 М0,59			TII = 0,28 М0,59
		TIII = 0,344 М0,59			TIII = 0,45 М0,59			TIII = 0,28 М0,59			TIII = 0,40 М0,59

ЗАЧИСТКА ОТЛИВОК ПЕРЕНОСНЫМ НАЖДАЧНЫМ КРУГОМ										Среднесерийное производство
										КАРТА 72		Лист 1
Содержание работы
1. Взять круг, поднести и установить его над местом зачистки. 2. Включить вращение круга. 3. Зачистить на отливке заливы и поверхности отливки. 4. Выключить вращение круга. 5. Положить круг на место.
Зачистка заливов
N позиции	Длина заливов l, м, до	Отливки из чугуна				Отливки из стали				Отливки из медных сплавов
		Виды заливов
		прямолинейные		криволинейные		прямолинейные		криволинейные		прямолинейные		криволинейные
		Ширина сечения h, мм, до
		5	10	5	10	5	10	5	10	5	10	5	10
		Время на отливку, мин.
1	0,3	0,29	0,36	0,44	0,55	0,34	0,43	0,53	0,66	0,23	0,29	0,35	0,44
2	0,4	0,35	0,43	0,53	0,66	0,42	0,52	0,64	0,80	0,28	0,34	0,43	0,53
3	0,5	0,40	0,50	0,61	0,77	0,48	0,60	0,74	0,93	0,32	0,40	0,50	0,62
4	0,6	0,45	0,56	0,69	0,86	0,54	0,68	0,84	1,05	0,36	0,45	0,56	0,70
5	0,8	0,55	0,68	0,84	1,05	0,66	0,82	1,01	1,27	0,44	0,54	0,68	0,84
6	1,0	0,63	0,79	0,97	1,21	0,76	0,95	1,17	1,47	0,51	0,63	0,78	0,98
7	1,2	0,71	0,89	1,09	1,37	0,86	1,07	1,32	1,65	0,57	0,71	0,88	1,10
8	1,6	0,86	1,08	1,32	1,65	1,04	1,29	1,60	2,00	0,69	0,86	1,07	1,33
9	2,0	1,00	1,25	1,53	1,91	1,20	1,50	1,86	2,32	0,80	1,00	1,24	1,55
10	2,5	1,16	1,44	1,78	2,22	1,39	1,74	2,15	2,68	0,93	1,16	1,43	1,79
11	3,0	1,31	1,63	2,00	2,50	1,57	1,96	2,43	3,03	1,04	1,30	1,62	2,02
12	4,0	1,58	1,97	2,42	3,02	1,90	2,37	2,93	3,66	1,26	1,58	1,95	2,44
13	5,0	1,83	2,28	2,81	3,50	2,20	2,74	3,40	4,24	1,46	1,83	2,97	9,83
14	6,0	2,06	2,58	3,17	3,95	2,48	3,09	3,83	4,79	1,65	2,06	2,56	3,19
15	8,0	2,49	3,11	3,83	4,78	3,00	3,74	4,64	5,79	1,99	2,49	3,09	3,86
16	10,0	2,89	3,61	4,44	5,54	3,47	4,34	5,37	6,70	2,31	2,88	3,58	4,47
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м
		T1 = 0,378 l0,66 · h0,32				T1 = 0,454 l0,66 · h0,32				T1 = 0,302 l0,66 · h0,32
		T2 = 0,58 l0,66 · h0,32				T2 = 0,702 l0,66 · h0,32				T2 = 0,468 l0,66 · h0,32

ЗАЧИСТКА ОТЛИВОК ПЕРЕНОСНЫМ НАЖДАЧНЫМ КРУГОМ						Среднесерийное производство
						КАРТА 72	Лист 2
Зачистка поверхности отливок
N позиции	Площадь зачищаемой поверхности S, м2, до	Отливки из чугуна		Отливки из стали		Отливки из медных сплавов
		Вид поверхности
		прямолинейная	криволинейная	прямолинейная	криволинейная	прямолинейная	криволинейная
		Время на отливку, мин.
17	0,3	2,16	3,01	2,57	3,62	1,73	2,40
18	0,4	2,61	3,64	3,11	4,38	2,09	2,90
19	0,5	3,02	4,22	3,61	5,07	2,42	3,36
20	0,6	3,40	4,75	4,07	5,72	2,73	3,79
21	0,8	4,12	5,75	4,92	6,91	3,30	4,58
22	1,0	4,77	6,66	5,70	8,01	3,82	5,31
23	1,2	5,38	7,51	6,42	9,03	4,31	6,00
24	1,6	6,50	9,08	7,77	10,92	5,21	7,24
25	2,0	7,54	10,52	9,01	12,66	6,04	8,39
26	2,5	8,73	12,19	10,44	14,67	7,00	9,72
27	3,0	9,85	13,75	11,77	16,54	7,89	10,96
28	4,0	11,91	16,63	14,23	20,00	9,54	13,26
29	5,0	13,80	19,27	16,49	23,17	11,05	15,36
30	6,0	15,56	21,73	18,60	26,13	12,46	17,32
31	8,0	18,82	26,27	22,49	31,60	15,07	20,95
32	10,0	21,80	30,44	26,05	36,61	17,46	24,27
Индекс		а	б	в	г	д	е
		T1 = 4,77 S0,66		T1 = 5,7 S0,66		T1 = 3,82 S0,66
		T2 = 6,66 S0,66		T2 = 8,01 S0,66		T2 = 5,31 S0,66

ЗАЧИСТКА ОТЛИВОК ПОДВЕСНЫМ (МАЯТНИКОВЫМ) НАЖДАЧНЫМ СТАНКОМ										Среднесерийное производство
										КАРТА 73		Лист 1
Содержание работы
1. Установить круг над местом обдирки. 2. Включить вращение круга. 3. Зачистить на отливке заливы и поверхности отливки. 4. Отвести круг в сторону. 5. Выключить вращение круга.
Зачистка заливов
N позиции	Длина заливов l, м, до	Отливки из чугуна				Отливки из стали				Отливки из медных сплавов
		Виды заливов
		прямолинейные		криволинейные		прямолинейные		криволинейные		прямолинейные		криволинейные
		Ширина сечения h, мм, до
		5	10	5	10	5	10	5	10	5	10	5	10
		Время на отливку, мин.
1	0,3	0,231	0, 288	0,355	0,443	0,278	0,348	0,432	0,538	0,181	0,226	0,285	0,356
2	0,4	0,279	0,349	0,429	0,536	0,337	0,421	0,521	0,651	0,219	0,273	0,345	0,431
3	0,5	0,324	0,404	0,497	0,621	0,390	0,488	0,604	0,754	0,254	0,317	0,400	0,499
4	0,6	0,365	0,456	0,561	0,700	0,440	0,550	0,682	0,851	0,286	0,357	0,451	0,563
5	0,8	0,442	0,551	0,678	0,847	0,533	0,665	0,824	1,029	0,346	0,432	0,545	0,681
6	1,0	0,512	0,639	0,786	0,982	0,617	0,771	0,956	1,193	0,402	0,501	0,632	0,790
7	1,2	0,577	0,721	0,867	1,107	0,681	0,869	1,054	1,345	0,443	0,565	0,696	0,890
8	1,6	0,698	0,871	1,072	1,339	0,842	1,051	1,303	1,627	0,547	0,683	0,867	1,076
9	2,0	0,809	1,010	1,242	1,551	0,974	1,218	1,510	1,885	0,634	0,792	0,999	1,248
10	2,5	0,937	1,136	1,440	1,797	1,131	1,410	1,749	2,183	0,735	0,917	1,158	1,445
11	3,0	1,057	1,320	1,624	2,027	1,275	1,591	1,973	2,463	0,829	1,035	1,306	1,630
12	4,0	1,278	1,596	1,963	2,450	1,542	1,924	2,386	2,978	1,002	1,251	1,579	1,972
13	5,0	1,481	1,871	2,275	2,840	1,787	2,229	2,764	3,450	1,162	1,450	1,830	2,284
14	6,0	1,670	2,063	2,566	3,203	2,015	2,515	3,118	3,891	1,310	1,635	2,064	2,576
15	8,0	2,022	2,524	3,106	3,878	2,439	3,044	3,774	4,711	1,586	1,980	2,500	3,119
16	10,0	2,340	2,922	3,595	4,488	2,822	3,524	4,368	5,453	1,836	2,292	2,891	3,610
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м
		T1 = 0,306 l0,66 · h0,32				T1 = 0,369 l0,66 · h0,32				T1 = 0,24 l0,66 · h0,32
		T2 = 0,47 l0,66 · h0,32				T2 = 0,571 l0,66 · h0,32				T2 = 0,378 l0,66 · h0,32

ЗАЧИСТКА ОТЛИВОК ПОДВЕСНЫМ (МАЯТНИКОВЫМ) НАЖДАЧНЫМ СТАНКОМ						Среднесерийное производство
						КАРТА 73	Лист 2
Зачистка поверхности отливок
N позиции	Площадь зачищаемой поверхности S, м2, до	Отливки из чугуна		Отливки из стали		Отливки из медных сплавов
		Вид поверхности
		прямолинейная	криволинейная	прямолинейная	криволинейная	прямолинейная	криволинейная
		Время на отливку, мин.
17	0,3	1,789	2,521	2,155	3,008	1,423	1,992
18	0,4	2,162	3,047	2,605	3,637	1,720	2,409
19	0,5	2,506	3,531	3,019	4,215	1,993	2,791
20	0,6	2,826	3,983	3,405	4,753	2,248	3,148
21	0,8	3,418	4,816	4,117	5,748	2,719	3,806
22	1,0	3,960	5,580	4,770	6,666	3,150	4,410
23	1,2	4,460	6,293	5,380	7,512	3,553	4,974
24	1,6	5,400	7,605	6,505	9,082	4,295	6,014
25	2,0	6,257	8,817	7,537	10,523	4,977	6,668
26	2,5	7,250	10,215	8,733	12,193	5,767	8,074
27	3,0	8,177	11,522	9,849	13,752	6,504	9,106
28	4,0	9,886	13,931	11,909	16,628	7,863	11,010
29	5,0	11,455	16,142	13,799	19,266	9,112	12,757
30	6,0	12,920	18,206	15,392	21,729	10,277	14,388
31	8,0	15,621	22,012	18,817	26,273	12,426	17,397
32	10,0	18,100	25,506	21,803	30,442	14,398	20,157
Индекс		а	б	в	г	д	е
		T1 = 3,96 S0,66		T1 = 4,77 S0,66		T1 = 3,15 S0,66
		T2 = 5,58 S0,66		T2 = 6,66 S0,66		T2 = 4,41 S0,66

ЗАЧИСТКА ОСТАТКОВ ПИТАТЕЛЕЙ НА МЕХАНИЧЕСКОМ НАПИЛЬНИКЕ (ДЛЯ ОТЛИВОК ИЗ АЛЮМИНИЕВЫХ СПЛАВОВ)							Среднесерийное производство
							КАРТА 74
Содержание работы
1. Взять отливку, поднести к металлическому кругу. 2. Зачистить остатки питателей. 3. Осмотреть отливку и отбросить в тару на транспортер.
N позиции	Высота остатков питателей H, мм, до	Масса отливки М, кг, до
		1	2	4	6	8	10	15	20
		Время на одну отливку, мин.
Для металлических кругов с числом зубьев 100 x 100
1	1,0	0,047	0,053	0,059	0,063	0,066	0,068	0,071	0,074
2	2,0	0,064	0,070	0,079	0,084	0,087	0,090	0,096	0,100
3	3,0	0,075	0,084	0,094	0,099	0,104	0,108	0,114	0,119
4	4,0	0,086	0,096	0,106	0,113	0,118	0,122	0,129	0,135
5	5,0	0,095	0,105	0,117	0,124	0,130	0,134	0,142	0,149
6	6,0	0,100	0,114	0,126	0,134	0,140	0,145	0,154	0,161
7	8,0	0,116	0,129	0,143	0,152	0,159	0,164	0,174	0,182
8	10,0	0,128	0,142	0,157	0,167	0,175	0,181	0,192	0,200
T = 0,0475 H0,43 · М0,15
Для металлических кругов с числом зубьев 200 x 100
9	1,0	0,054	0,060	0,067	0,071	0,074	0,077	0,082	0,085
10	2,0	0,072	0,080	0,089	0,094	0,098	0,102	0,108	0,113
11	3,0	0,085	0,095	0,105	0,112	0,116	0,120	0,128	0,135
12	4,0	0,096	0,106	0,118	0,126	0,131	0,135	0,145	0,150
13	5,0	0,105	0,117	0,129	0,137	0,143	0,148	0,158	0,165
14	6,0	0,113	0,126	0,140	0,148	0,155	0,160	0,170	0,177
15	8,0	0,128	0,141	0,15?	0,167	0,174	0,180	0,191	0,200
16	10,0	0,140	0,155	0,172	0,183	0,191	0,197	0,210	0,219
Индекс		а	б	в	г	д	е	ж	з

ЗАЧИСТКА ОТЛИВОК ПНЕВМАТИЧЕСКОЙ ШАРОШКОЙ						Среднесерийное производство
						КАРТА 75		Лист 1
Содержание работы
1. Поднести шарошку и установить ее над местом зачистки. 2. Зачистить заливы и поверхность отливки. 3. Положить шарошку на место.
Зачистка заливов
N позиции	Длина заливов l, м, до	Отливки из алюминиевых сплавов				Отливки из магниевых сплавов
		Виды заливов
		прямолинейные		криволинейные		прямолинейные		криволинейные
		Ширина сечения h, мм, до
		3	6	3	6	3	6	3	6
		Время на отливку, мин.
1	0,10	0,102	0,128	0,158	0,197	0,083	0,104	0,127	0,159
2	0,12	0,115	0,144	0,179	0,223	0,094	0,118	0,143	0,179
3	0,16	0,140	0,174	0,216	0,269	0,114	0,142	0,173	0,217
4	0,20	0,162	0,202	0,250	0,312	0,132	0,165	0,201	0,251
5	0,25	0,187	0,234	0,289	0,362	0,153	0,191	0,232	0,291
6	0,30	0,211	0,264	0,327	0,408	0,173	0,216	0,263	0,328
7	0,40	0,256	0,319	0,395	0,494	0,209	0,261	0,318	0,397
8	0,50	0,296	0,370	0,458	0,572	0,242	0,302	0,368	0,460
9	0,60	0,334	0,417	0,517	0,645	0,273	0,341	0,415	0,519
10	0,80	0,404	0,505	0,625	0,780	0,331	0,413	0,506	0,627
11	1,00	0,469	0,585	0,724	0,904	0,283	0,478	0,582	0,727
12	1,20	0,529	0,660	0,817	1,020	0,432	0,540	0,657	0,820
13	1,60	0,639	0,798	0,988	1,233	0,523	0,653	0,657	0,991
14	2,00	0,703	0,925	1,087	1,430	0,575	0,757	0,794	1,150
15	2,50	0,858	1,072	1,327	1,656	0,702	0,876	1,066	1,331
16	3,00	0,968	1,208	1,496	1,868	0,792	0,989	1,202	1,501
17	4,00	1,170	1,461	1,809	2,258	0,957	1,195	1,454	1,815
18	5,00	1,356	1,693	2,096	2,617	1,110	1,385	1,685	2,104
Индекс		а	б	в	г	д	е	ж	з
		T1 = 0,33 l0,66 · h0,32				T1 = 0,27 l0,66 · h0,32
		T2 = 0,51 l0,66 · h0,32				T2 = 0,41 l0,66 · h0,32

ЗАЧИСТКА ОТЛИВОК ПНЕВМАТИЧЕСКОЙ ШАРОШКОЙ				Среднесерийное производство
				КАРТА 75	Лист 2
Зачистка поверхности
N позиции	Площадь зачищаемой поверхности S, м2, до	Отливки из алюминиевых сплавов		Отливки из магниевых сплавов
		Вид поверхности
		прямолинейная	криволинейная	прямолинейная	криволинейная
		Время на отливку, мин.
19	0,010	0,392	0,530	0,314	0,427
20	0,012	0,442	0,598	0,355	0,482
21	0,016	0,533	0,719	0,428	0,580
22	0,020	0,619	0,837	0,497	0,674
23	0,025	0,720	0,972	0,578	0,784
24	0,030	0,809	1,098	0,649	0,880
25	0,040	0,981	1,323	0,785	1,062
26	0,050	1,134	1,530	0,909	1,233
27	0,060	1,278	1,728	1,026	1,395
28	0,080	1,548	2,088	1,242	1,683
29	0,100	1,791	2,421	1,431	1,953
30	0,120	2,025	2,736	1,620	2,196
31	0,160	2,439	3,303	2,268	3,078
32	0,250	3,278	4,437	2,628	3,564
33	0,300	3,699	5,004	2,961	4,023
34	0,400	4,473	6,048	3,591	4,869
35	0,500	5,184	7,002	4,158	5,643
36	0,600	5,850	7,902	4,689	6,363
37	0,800	7,065	9,540	5,670	7,686
38	1,000	8,190	11,070	6,570	8,910
	Индекс	а	б	в	г
		T1 = 8,19 S0,66		T1 = 6,57 S0,66
		T2 = 11,07 S0,66		T2 = 8,91 S0,66

ПРАВКА И ПРОШИВКА ОТЛИВОК НА ПРЕССАХ									Среднесерийное производство
									КАРТА 76
Содержание работы
1. Взять (застропитъ) отливку, переместить на расстояние до 1 м, установить в штамп (расстропить). 2. Произвести правку (прошивку) отливки. 3. Взять (застропить) отливку со штампа, переместить (до 1 м), положить на место (расстропить).
N позиции	Категория сложности	Способ перемещения
		вручную							подъемником
		Масса отливки, М, кг, до
		1	3	5	8	12	16	20	50	70	100	200	300	500
		Время на отливку, мин.
1	I	0,110	0,156	0,184	0,213	0,244	0,267	0,287	0,580	0,630	0,690	0,819	0,907	1,031
2	II	0,137	0,195	0,229	0,266	0,303	0,333	0,357	0,665	0,723	0,790	0,940	1,040	1,182
3	III	0,171	0,243	0,286	0,332	0,379	0,415	0,446	0,763	0,830	0,907	1,079	1,194	1,357
4	IV	0,214	0,304	0,358	0,416	0,474	0,519	0,558	0,875	0,952	1,040	1,237	1,369	1,555
5	V	0,267	0,379	0,446	0,519	0,591	0,648	0,696	1,005	1,093	1,195	1,421	1,573	1,787
Индекс		а	б	в	г	д	е	ж	з	к	к	л	м	н
		TI = 0,11 М0,32							TI = 0,218 М0,25
		TII = 0,137 М0,32							TII = 0,250 М0,25
		TIII = 0,171 М0,32							TIII = 0,287 М0,25
		TIV = 0,214 М0,32							TIV = 0,329 М0,25
		TV = 0,267 М0,32							TV = 0,378 М0,25

СОРТИРОВКА ОТЛИВОК									Среднесерийное производство
									КАРТА 77
Содержание работы
Взять отливку, осмотреть, отбросить в тару, на транспортер с сортировкой по наименованиям и разбраковкой исправимого и окончательного брака.
N позиции	Масса отливки М, кг, до
	0,5	1,0	2,0	3,0	4,0	6,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0
	Время на отливку, мин.
1	0,050	0,066	0,087	0,102	0,115	0,135	0,152	0,166	0,178	0,189	0,200	0,210	0,219
Индекс	а	б	в	г	д	е	ж	з	и	к	л	м	н

Содержание работы
Взять литник, отбросить в тару.
N позиции	Масса литника М, кг, до
	1	2	3	4	6	8	10	12	14	16	18	20
	Время на литник, мин.
2	0,033	0,044	0,052	0,059	0,069	0,078	0,085	0,092	0,098	0,104	0,109	0,114
Индекс	а	б	в	г	д	е	ж	з	и	к	л	м

РАЗДЕЛКА ТРЕЩИН РУЧНОЙ ПНЕВМАТИЧЕСКОЙ ШЛИФОВАЛЬНОЙ МАШИНОЙ									Среднесерийное производство
									КАРТА 78
Содержание работы
1. Взять и включить шлифовальную машину. 2. Зачистить место под разделку. 3. Разделать трещину. 4. Выключить и отложить шлифовальную машину.
N позиции	Глубина разделки мм, до	Ширина разделки h, мм, до	Длина разделки l, мм, до
			25	50	75	100	125	150	175	200	225	250
			Время, мин.
1	5	5	6,67	7,44	7,95	8,31	8,62	8,88	9,10	9,29	9,48	9,64
2		10	7,50	8,37	8,94	9,36	9,69	9,98	10,23	10,45	10,66	10,83
3		15	8,03	8,97	9,58	10,03	10,40	10,69	10,97	11,20	11,42	11,61
4		20	8,43	9,42	10,05	10,53	10,91	11,23	11,52	11,26	11,99	12,19
5		25	8,76	9,79	10,44	10,94	11,34	11,67	11,96	12,22	12,45	12,66
6	10	5	7,59	8,47	9,04	9,48	9,82	10,11	10,36	10,58	10,79	10,97
7		10	8,53	9,53	10,18	10,66	11,04	11,37	11,65	11,90	12,13	12,34
8		15	9,14	10,22	10,90	11,42	11,83	12,18	12,49	12,75	12,99	13,22
9		20	9,60	10,73	11,45	11,99	12,42	12,79	13,11	13,40	13,65	13,88
10		25	9,97	11,14	11,89	12,45	12,90	13,29	13,62	13,91	14,18	14,42
11	15	5	8,34	9,31	9,94	10,41	10,79	11,11	11,39	11,63	11,84	12,05
12		10	9,38	10,48	11,18	11,71	12,13	12,49	12,81	13,09	13,33	13,56
13		15	10,05	11,22	11,98	12,55	12,99	13,39	13,72	14,02	14,28	14,52
14		20	10,56	11,79	12,58	13,18	13,65	14,05	14,41	14,72	15,00	15,25
15		25	10,96	12,25	13,06	13,69	14,18	14,59	14,96	15,28	15,58	15,85
Индекс			а	б	в	г	д	е	ж	з	и	к

РАЗДЕЛКА ТРЕЩИН ПО СРЕЗУ МЕТОДОМ ВЫПЛАВКИ ЭЛЕКТРОДОМ						Среднесерийное производство
						КАРТА 79
Содержание работы
1. Подготовка к выплавке (приготовить электроды, каску, рукавицы, держатель, настроить режим сварки). 2. Заправить электрод в держатель, надеть рукавицы, щиток, очки. 3. Выплавить трещины со снятием шлака в процессе выплавки.
N позиции	Глубина разделки мм, до	Ширина разделки h, мм, до	Длина выплавленной трещины l, мм, до
			100	200	300	400	500
			Время, мин.
1	20	15	1,31	2,62	3,93	5,24	6,56
2		20	1,75	3,50	5,24	6,99	8,74
3		25	2,19	4,37	6,56	8,74	10,93
4		30	2,62	5,24	7,86	10,48	13,11
5		35	3,06	6,12	9,18	12,23	15,29
6		40	3,50	6,99	10,48	13,98	17,47
7		45	3,93	7,86	1 1,80	15,73	19,66
8		50	4,37	8,74	13,10	17,46	21,83
9	30	15	1,97	3,93	5,90	7,87	9,83
10		20	2,62	5,24	7,86	10,49	13,11
11		25	3,28	6,56	9,83	13,11	16,37
12		30	3,93	7,86	11,80	15,73	19,65
13		35	4,59	9,18	13,75	18,35	22,94
14		40	5,24	10,48	15,73	20,98	26,20
15		45	5,90	11,80	17,70	23,60	29,47
16		50	6,56	13,11	19,66	26,20	32,75
Индекс			а	б	в	г	д

ПОДГОТОВКА РАЗДЕЛАННОЙ ТРЕЩИНЫ С ПРЕДВАРИТЕЛЬНОЙ ЗАВАРКОЙ КОРНЯ				Среднесерийное производство
				КАРТА 80
Содержание работы
1. Подготовка к операции (приготовить электроды, каску, рукавицы, держатель, настроить режим сварки). 2. Восстановить стержень песком, направить электрод и держатель. 3. Проверить корень разделки, подготовить разделанную поверхность вручную с зачисткой каждого валика электродом.
N позиции	Суммарная высота двух стенок разделанной трещины после заварки корня H x 2, мм, до	Длина разделанной трещины l, мм, до
		200	300	400	500
		Время, мин.
1	30	-	-	17,65	22,31
2	40	-	17,90	24,22	30,62
3	50	14,96	22,90	30,98	39,15
4	60	18,27	27,98	37,85	47,84
Индекс		а	б	в	г

ЭЛЕКТРОДУГОВАЯ НАПЛАВКА								Среднесерийное производство
								КАРТА 81
Содержание работы
1. Подготовка к наплавке (подготовить электроды, держатель, маску, рукавицы, настроить режим работы). 2. Заправить электрод в держатель, надеть маску, очки, рукавицы. 3. Наплавить недостающий слой металла с заменой электродов в процессе работы. 4. Положить держатель и зачистить место наплавки от шлака.
N позиции	Высота наплавки, мм, до	Ширина наплавки h, мм, до	Длина наплавки l, мм, до
			50	100	150	200	250	300	350	400	450	500
			Время, мин.
1	5	25	1,52	3,03	4,56	6,07	7,59	9,11	10,63	12,15	13,67	15,18
2		50	3,03	6,07	9,11	12,15	15,18	18,23	21,25	24,30	27,33	30,38
3		75	4,56	9,11	13,66	18,23	22,67	27,33	31,89	36,44	40,99	45,56
4		100	6,07	12,15	18,23	24,30	30,38	36,44	42,52	48,59	54,67	60,74
5	8	25	2,11	4,21	6,32	8,43	10,54	12,64	14,75	16,86	18,97	21,07
6		50	4,22	8,43	12,65	16,86	21,08	25,29	29,50	33,70	37,94	42,16
7		75	6,32	12,65	18,97	25,29	31,61	37,94	44,27	50,59	56,91	63,23
8		100	8,43	16,86	25,29	33,73	42,16	50,59	59,02	67,45	75,88	84,31
9	10	25	2,49	4,98	7,46	9,94	12,43	14,92	17,41	19,90	22,39	24,87
10		50	4,98	9,94	14,92	19,90	24,87	29,85	34,82	39,79	44,77	49,74
11		75	7,46	14,92	22,39	29,85	37,31	44,77	52,23	59,69	67,16	74,61
12		100	9,94	19,90	29,85	39,79	49,75	59,69	69,64	79,59	89,53	99,49
13	15	25	3,46	6,94	10,40	13,88	17,35	20,82	24,29	27,76	31,23	34,70
14		50	6,94	13,88	20,82	27,76	34,70	41,64	48,58	55,52	62,46	69,40
15		75	10,40	20,82	31,23	41,64	52,06	62,46	72,88	83,29	93,70	104,11
16		100	13,88	27,76	41,64	55,52	69,40	83,29	97,17	111,05	124,93	138,81
Индекс			а	б	в	г	д	е	ж	з	и	к

ИСПРАВЛЕНИЕ ДЕФЕКТОВ ЛИТЬЯ ЗАМАЗКОЙ				Серийное производство
				КАРТА 82
Содержание работы
1. Взять отливку, осмотреть. 2. Замазать раковины, трещины на отливке. 3. Положить отливку.
N позиции	Длина раковины, трещины l, мм, до	Глубина раковины, трещины b, мм, до
		2	4	6	9	11
		Время на один дефект, мин.
1	2	0,059	0,069	0,077	0,084	0,088
2	4	0,065	0,078	0,085	0,094	0,099
3	6	0,070	0,083	0,091	0,101	0,105
4	8	0,073	0,086	0,096	0,105	0,110
5	10	0,076	0,089	0,099	0,109	0,114
6	12	0,078	0,092	0,102	0,112	0,118
7	14	0,080	0,094	0,104	0,114	0,121
8	16	0,082	0,097	0,107	0,118	0,123
9	18	0,084	0,099	0,109	0,120	0,126
10	20	0,085	0,101	0,110	0,122	0,128
11	22	0,086	0,102	0,112	0,124	0,130
12	24	0,087	0,103	0,113	0,125	0,131
13	26	0,088	0,105	0,116	0,127	0,133
14	28	0,089	0,106	0,117	0,128	0,134
15	30	0,090	0,107	0,118	0,130	0,136
Индекс		а	б	в	г	д

ЗАВАРКА ДЕФЕКТОВ												Среднесерийное производство
												КАРТА 83			Лист 1
Содержание работы
1. Взять газовую горелку или электродержатель, поднести к отливке. 2. Заварить дефектное место. 3 Отложить газовую горелку или электродержатель.
I. ОТЛИВКИ ИЗ СТАЛИ
Газовая сварка
Раковины
N позиции	Глубина раковины b, мм, до	Длина раковины (наибольшая) или диаметр l, мм, до
		2	4	6	8	10	12	15	20	25	30	35	40	45	50	60
		Время, мин.
1	2	0,30	0,30	0,36	0,41	0,45	0,49	0,54	0,62	0,69	0,75	0,80	0,86	0,90	0,95	1,03
2	4	0,31	0,42	0,51	0,58	0,64	0,70	0,78	0,89	0,98	1,07	1,15	1,22	1,29	1,35	1,47
3	6	0,38	0,52	0,63	0,71	0,79	0,86	0,95	1,09	1,21	1,31	1,41	1,50	1,58	1,66	1,80
4	8	0,44	0,60	0,72	0,83	0,92	1,00	1,10	1,26	1,40	1,52	1,63	1,73	1,83	1,92	2,09
5	10	-	-	0,81	0,93	1,03	1,12	1,24	1,41	1,57	1,70	1,83	1,94	2,05	2,15	2,34
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м	н	о	п

N позиции	Глубина трещины b, мм, до	Длина трещины l, мм, до
		10	20	30	40	50	60	70	80	90	100
		Время, мин.
6	5	1,62	2,06	2,38	2,63	2,84	3,03	3,20	3,35	3,49	3,62
7	10	2,35	2,10	3,46	3,82	4,13	4,40	4,65	4,87	5,08	5,27
8	20	3,42	4,36	5,02	5,56	6,01	6,40	6,76	7,08	7,38	7,66
Индекс		а	б	в	г	д	е	ж	з	и	к

ЗАВАРКА ДЕФЕКТОВ											Среднесерийное производство
											КАРТА 83			Лист 2
Электродуговая сварка
Раковины
N позиции	Глубина раковины b, мм, до	Длина раковины (наибольшая) или диаметр l, мм, до
		2	4	6	8	10	12	15	20	25	30	35	40	45	50	60
		Время, мин.
9	2	0,10	0,15	0,20	0,24	0,28	0,31	0,36	0,43	0,50	0,57	0,63	0,68	0,74	0,79	0,89
10	4	0,12	0,19	0,25	0,30	0,34	0,39	0,45	0,54	0,62	0,70	0,78	0,85	0,91	0,98	1,10
11	6	0,14	0,22	0,28	0,34	0,39	0,44	0,51	0,61	0,71	0,80	0,88	0,96	1,03	1,11	1,25
12	8	0,15	0,23	0,31	0,37	0,43	0,48	0,55	0,67	0,77	0,87	0,96	1,05	1,13	1,21	1,36
13	10	-	-	0,33	0,39	0,46	0,51	0,59	0,72	0,83	0,93	1,03	1,12	1,21	1,30	1,46
14	15	-	-	-	0,45	0,52	0,58	0,67	0,81	0,94	1,06	1,17	1,27	1,37	1,47	1,66
15	20	-	-	-	0,49	0,57	0,64	0,74	0,89	1,03	1,15	1,28	1,39	1,50	1,61	1,81
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м	н	о	п

N позиции	Глубина трещины b, мм, до	Длина трещины l, мм, до
		10	20	30	40	50	60	70	80	90	100
		Время, мин.
16	5	0,91	1,14	1,30	1,42	1,53	1,62	1,70	1,78	1,85	1,91
17	10	1,32	1,66	1,89	2,07	2,22	2,37	2,48	2,58	2,68	2,77
18	20	1,93	2,41	2,74	3,01	3,23	3,43	3,60	3,76	3,99	4,03
Индекс		а	б	в	г	д	е	ж	з	и	к

ЗАВАРКА ДЕФЕКТОВ											Среднесерийное производство
											КАРТА 83			Лист 3
II. ОТЛИВКИ ИЗ ЧУГУНА
Газовая сварка (без предварительного нагрева)
Раковины
N позиции	Глубина раковины b, мм, до	Длина раковины (наибольшая) или диаметр l, мм, до
		2	4	6	8	10	12	15	20	25	30	35	40	45	50	60
		Время, мин.
19	2	0,41	0,54	0,64	0,72	0,78	0,84	0,92	1,03	1,13	1,21	1,29	1,36	1,43	1,49	1,60
20	4	0,56	0,74	0,87	0,98	1,07	1,15	1,26	1,41	1,54	1,66	1,76	1,86	1,95	2,03	2,19
21	6	0,67	0,89	1,05	1,17	1,28	1,38	1,51	1,69	1,85	1,99	2,12	2,23	2,34	2,44	2,63
22	8	0,77	1,01	1,19	1,33	1,46	1,57	1,72	1,93	2,11	2,27	2,41	2,54	2,66	2,78	2,99
23	10	-	-	1,32	1,48	1,61	1,74	1,90	2,13	2,32	2,51	2,66	2,81	2,95	3,07	3,31
24	15	-	-	-	1,77	1,94	2,08	2,28	2,56	2,80	3,01	3,20	3,37	3,54	3,69	3,97
25	20	-	-	-	2,02	2,21	2,37	2,59	2,91	3,18	3,42	3,64	3,84	4,02	4,20	4,52
26	25	-	-	-	2,23	2,44	2,62	2,87	3,22	3,52	3,78	4,02	4,24	4,45	4,64	4,99
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м	н	о	п

ЗАВАРКА ДЕФЕКТОВ											Среднесерийное производство
											КАРТА 83			Лист 4
Газовая сварка (после предварительного нагрева)
Раковины
N позиции	Глубина раковины b, мм, до	Длина раковины (наибольшая) или диаметр l, мм, до
		2	4	6	8	10	12	15	20	25	30	35	40	45	50	60
		Время, мин.
27	2	0,17	0,23	0,27	0,31	0,34	0,37	0,41	0,46	0,51	0,55	0,59	0,62	0,66	0,69	0,75
28	4	0,24	0,32	0,39	0,44	0,48	0,52	0,58	0,66	0,72	0,78	0,84	0,89	0,94	0,98	1,06
29	6	0,29	0,40	0,47	0,54	0,59	0,64	0,71	0,81	0,89	0,96	1,03	1,09	1,15	1,21	1,31
30	8	0,34	0,46	0,55	0,62	0,69	0,75	0,82	0,93	1,03	1,11	1,19	1,27	1,33	1,40	1,51
31	10	-	-	0,62	0,70	0,77	0,83	0,92	1,05	1,15	1,25	1,34	1,42	1,49	1,56	1,69
32	15	-	-	0,76	0,86	0,95	1,03	1,13	1,29	1,42	1,54	1,64	1,74	1,84	1,92	2,08
33	20	-	-	0,88	0,99	1,10	1,19	1,31	1,49	1,64	1,78	1,90	2,02	2,12	2,23	2,41
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м	н	о	п

N позиции	Глубина трещины b, мм, до	Длина трещины l, мм, до
		10	20	30	40	50	60	70	80	90	100	120	140	160
		Время, мин.
34	5	1,11	1,42	1,64	1,82	1,98	2,11	2,23	2,34	2,44	2,54	2,71	2,86	3,00
35	10	1,57	2,01	2,33	2,58	2,79	2,98	3,15	3,31	3,45	3,59	3,83	4,05	4,25
36	20	2,21	2,84	3,29	3,65	3,95	4,22	4,46	4,68	4,88	5,07	5,42	5,73	6,01
37	25	2,48	3,18	3,68	4,08	4,42	4,72	4,99	5,23	5,46	5,67	6,06	6,40	6,72
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м	н

ЗАВАРКА ДЕФЕКТОВ											Среднесерийное производство
											КАРТА 83			Лист 5
Электродуговая сварка
Раковины
N позиции	Глубина раковины b, мм, до	Длина раковины (наибольшая) или диаметр l, мм, до
		2	4	6	8	10	12	15	20	25	30	35	40	45	50	60
		Время, мин.
38	2	0,16	0,18	0,24	0,29	0,33	0,37	0,43	0,52	0,60	0,68	0,75	0,82	0,88	0,94	1,06
39	4	0,14	0,23	0,29	0,36	0,41	0,46	0,53	0,64	0,75	0,84	0,93	1,01	1,09	1,16	1,32
40	6	0,16	0,26	0,33	0,40	0,47	0,52	0,61	0,73	0,84	0,95	1,05	1,15	1,24	1,33	1,50
41	8	0,18	0,28	0,37	0,44	0,51	0,57	0,66	0,80	0,92	1,04	1,15	1,25	1,35	1,45	1,63
42	10	-	-	0,39	0,47	0,55	0,61	0,71	0,86	0,99	1,11	1,23	1,34	1,45	1,55	1,75
43	15	-	-	-	0,54	0,62	0,70	0,81	0,97	1,12	1,26	1,40	1,52	1,64	1,76	1,98
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м	н	о	п

N позиции	Глубина трещины b, мм, до	Длина трещины l, мм, до
		10	20	30	40	50	60	70	80	90	100	120	140	160
		Время, мин.
44	5	0,99	1,27	1,47	1,63	1,77	1,88	1,99	2,09	2,18	2,27	2,42	2,56	2,68
45	10	1,40	1,79	2,08	2,30	2,50	2,67	2,82	2,96	3,08	3,20	3,42	3,62	3,79
46	20	1,98	2,54	2,94	3,26	3,53	3,77	3,98	4,18	4,36	4,53	4,84	5,11	5,37
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м	н

ЗАВАРКА ДЕФЕКТОВ											Среднесерийное производство
											КАРТА 83			Лист 6
III. ОТЛИВКИ ИЗ АЛЮМИНИЕВЫХ СПЛАВОВ
Газовая сварка
Раковины
N позиции	Глубина раковины b, мм, до	Длина раковины (наибольшая) или диаметр l, мм, до
		2	4	6	8	10	12	15	20	23	30	35	40	45	50	60
		Время, мин.
47	2	0,38	0,49	0,58	0,65	0,71	0,76	0,83	0,93	1,01	1,08	1,15	1,21	1,27	1,32	1,42
48	4	0,52	0,68	0,80	0,89	0,97	1,04	1,14	1,27	1,39	1,49	1,58	1,67	1,75	1,82	1,95
49	6	0,62	0,82	0,96	1,07	1,17	1,26	1,37	1,53	1,67	1,80	1,91	2,01	2,10	2,19	2,35
50	8	0,71	0,93	1,09	1,22	1,33	1,43	1,56	1,75	1,91	2,05	2,18	2,29	2,40	2,50	2,69
51	10	-	-	1,21	1,36	1,48	1,59	1,73	1,94	2,11	2,27	2,41	2,54	2,66	2,77	2,98
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м	н	о	п

N позиции	Глубина трещины b, мм, до	Длина трещины l, мм, до
		10	20	30	40	50	60	70	80	90	100
		Время, мин.
52	5	1,24	1,54	1,76	1,93	2,07	2,19	2,30	2,40	2,96	2,58
53	10	1,80	2,24	2,55	2,80	3,01	3,19	3,35	3,50	3,63	3,75
54	20	2,61	3,26	3,71	4,07	4,37	4,64	4,87	5,08	5,28	5,46
Индекс		а	б	в	г	д	е	ж	з	и	к

ЗАВАРКА ДЕФЕКТОВ											Среднесерийное производство
											КАРТА 83			Лист 7
Электродуговая сварка
Раковины
N позиции	Глубина раковины b, мм, до	Длина раковины (наибольшая) или диаметр l, мм, до
		2	4	6	8	10	12	15	20	25	30	35	40	45	50	60
		Время, мин.
55	2	0,15	0,24	0,31	0,37	0,43	0,49	0,56	0,68	0,78	0,88	0,97	1,06	1,15	1,23	1,38
56	4	0,19	0,30	0,38	0,46	0,54	0,60	0,70	0,84	0,97	1,09	1,21	1,32	1,42	1,52	1,72
57	6	0,21	0,34	0,44	0,53	0,61	0,68	0,79	0,95	1,10	1,24	1,37	1,49	1,61	1,73	1,95
58	8	0,23	0,37	0,48	0,57	0,66	0,75	0,86	1,04	1,20	1,36	1,50	1,63	1,77	1,89	2,13
59	10	-	-	0,51	0,62	0,71	0,80	0,93	1,12	1,29	1,45	1,61	1,75	1,89	2,03	2,28
60	15	-	-	-	0,70	0,81	0,91	1,05	1,27	1,46	1,65	1,82	1,99	2,14	2,30	2,59
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м	н	о	п

N позиции	Глубина трещины b, мм, до	Длина трещины l, мм, до
		10	20	30	40	50	60	70	80	90	100
		Время, мин.
61	5	1,11	1,38	1,57	1,72	1,85	1,96	2,06	2,15	2,23	2,31
62	10	1,61	2,01	2,28	2,50	2,69	2,85	2,99	3,12	3,24	3,36
Индекс		а	б	в	г	д	е	ж	з	и	к

ВЫБИВКА ФОРМ НА ВЫБИВНОЙ ВИБРАЦИОННОЙ РЕШЕТКЕ									Мелкосерийное и единичное производство
									КАРТА 84		Лист 1
Содержание работы
1. Сбить литниковые, выпорные чаши (коробки) с формы, выбить смесь из них, отнести коробки и положить на место. 2. Подать подъемником или краном залитую форму на выбивную решетку. 3. Выбить форму на решетке. 4. Отбить литники и выпоры (у отливок из чугуна), убрать крючки. 5. Снять отливки и опоки с выбивной решетки, переместить и положить на место.
N позиции	Площадь опоки в свету S, м2, до	Высота формы H, м, до
		0,2	0,25	0,3	0,4	0,5	0,6	0,8	1,0	1,2	1,6	2,0
		Время на форму, мин.
Формовка всырую
Отливки из чугуна
1	0,10	0,69	0,77	0,85	0,98	-	-	-	-	-	-	-
2	0,12	0,78	0,88	0,96	1,11	-	-	-	-	-	-	-
3	0,16	0,96	1,08	1,18	1,37	1,54	-	-	-	-	-	-
4	0,20	1,13	1,28	1,39	1,62	1,80	1,98	-	-	-	-	-
5	0,25	1,33	1,49	1,63	1,89	2,11	2,32	-	-	-	-	-
6	0,30	1,51	1,69	1,86	2,16	2,41	2,65	-	-	-	-	-
7	0,35	1,69	1,89	2,08	2,41	2,70	2,96	-	-	-	-	-
8	0,40	1,86	2,09	2,29	2,65	2,97	-	-	-	-	-	-
9	0,50	2,19	2,45	2,69	3,15	3,49	3,83	-	-	-	-	-
10	0,60	2,49	2,79	3,07	3,60	3,98	4,37	5,06	-	-	-	-
Индекс		а	б	в	г	д	е	ж	з	и	к	л

ВЫБИВКА ФОРМ НА ВЫБИВНОЙ ВИБРАЦИОННОЙ РЕШЕТКЕ									Мелкосерийное и единичное производство
									КАРТА 84		Лист 2
N позиции	Площадь опоки в свету S, м2, до	Высота формы H, м, до
		0,2	0,25	0,3	0,4	0,5	0,6	0,8	1,0	1,2	1,6	2,0
		Время на форму, мин.
11	0,80	3,07	3,44	3,77	4,37	4,75	5,37	6,22	6,97	-	-	-
12	1,00	3,60	4,04	4,43	5,13	5,75	6,31	7,31	8,19	-	-	-
13	1,20	4,11	4,604	5,06	5,85	6,55	7,20	8,33	9,34	-	-	-
14	1,60	5,05	5,66	6,22	7,20	8,06	8,85	10,25	11,49	12,82	14,60	16,21
15	2,00	-	-	-	8,75	9,47	10,39	12,04	13,49	14,80	17,12	19,04
16	2,50	-	-	-	9,92	11,12	12,21	14,13	15,84	17,38	20,14	22,36
17	3,00	-	-	-	11,32	12,68	14,27	16,12	18,06	19,82	22,96	25,50
18	3,50	-	-	-	-	14,17	15,55	18,01	20,18	22,12	25,65	28,49
19	4,00	-	-	-	-	15,60	17,13	19,82	22,22	24,38	28,24	31,36
20	5,00	-	-	-	-	18,18	20,11	23,28	26,09	28,63	33,17	36,83
21	6,0	-	-	-	-	20,89	22,93	26,55	29,75	32,65	37,82	41,99
22	8,0	-	-	-	-	-	28,21	32,66	36,60	40,16	46,52	57,66
23	10,0	-	-	-	-	-	33,03	38,35	42,98	47,16	54,63	60,66
24	12,0	-	-	-	-	-	-	43,73	49,01	53,78	62,29	69,18
25	16,0	-	-	-	-	-	-	53,79	60,29	66,15	76,63	85,09
26	20,0	-	-	-	-	-	-	63,17	70,80	77,69	89,99	99,93
T = 8,19 S0,72 · H0,51
Отливки из стали и медных сплавов
27	0,10	0,75	0,85	0,94	1,07	-	-	-	-	-	-	-
28	0,12	0,86	0,96	1,07	1,23	-	-	-	-	-	-	-
29	0,16	1,06	1,18	1,30	1,52	1,68	-	-	-	-	-	-
30	0,20	1,24	1,39	1,52	1,77	1,98	2,18	-	-	-	-	-
31	0,25	1,45	1,64	1,79	2,07	2,33	2,55	-	-	-	-	-
32	0,30	1,66	1,87	2,05	2,37	2,65	2,91	-	-	-	-	-
33	0,35	1,85	2,08	2,28	2,65	2,96	3,25	-	-	-	-	-
34	0,40	2,04	2,29	2,51	2,91	3,26	3,58	-	-	-	-	-
35	0,50	2,40	2,69	2,95	3,42	3,54	4,20	-	-	-	-	-
36	0,60	2,74	3,07	3,37	3,90	4,31	4,79	5,54	-	-	-	-
Индекс		а	б	в	г	д	е	ж	з	и	к	л

ВЫБИВКА ФОРМ НА ВЫБИВНОЙ ВИБРАЦИОННОЙ РЕШЕТКЕ									Мелкосерийное и единичное производство
									КАРТА 84		Лист 3
N позиции	Площадь опоки в свету S, м2, до	Высота формы H, м, до
		0,2	0,25	0,3	0,4	0,5	0,6	0,8	1,0	1,2	1,6	2,0
		Время на форму, мин.
37	0,80	3,37	3,78	4,14	4,80	5,38	5,90	7,06	7,67	-	-	-
38	1,00	3,96	4,44	4,87	5,64	6,32	6,93	8,03	9,00	9,8	-	-
39	1,20	4,515	5,06	5,55	6,43	7,20	7,90	9,15	10,26	11,25	-	-
40	1,6	5,55	6,22	6,83	7,91	8,87	9,72	11,26	12,62	13,84	16,04	17,95
41	2,0	-	-	-	9,29	10,41	11,41	13,23	14,82	16,25	18,84	21,08
42	2,5	-	-	-	10,91	12,22	13,40	15,53	17,41	19,09	22,13	24,76
43	3,0	-	-	-	12,44	13,94	15,28	18,11	19,85	21,7	25,23	28,23
44	3,5	-	-	-	-	15,67	17,07	20,45	22,18	24,32	28,19	31,54
45	4,0	-	-	-	-	17,15	18,80	21,78	24,42	26,78	31,04	34,73
46	5,0	-	-	-	-	20,14	22,07	25,60	28,67	31,20	36,45	40,72
47	6,0	-	-	-	-	22,99	25,18	29,17	32,69	35,8	41,56	46,50
48	8,0	-	-	-	-	-	30,90	35,88	40,22	44,11	51,12	57,90
49	10,0	-	-	-	-	-	36,37	42,14	47,23	51,80	60,41	67,17
50	12,0	-	-	-	-	-	41,47	48,05	53,85	58,70	68,46	76,60
51	16,0	-	-	-	-	-	51,05	59,19	66,25	72,65	84,21	94,23
T = 9 S0,72 · Н0,51
Отливки из алюминиевых и магниевых сплавов
52	0,10	0,55	0,62	0,67	0,79	-	-	-	-	-	-	-
53	0,12	0,62	0,70	0,78	0,89	-	-	-	-	-	-	-
54	0,16	0,77	0,87	0,95	1,09	1,24	-	-	-	-	-	-
55	0,20	0,90	1,01	1,13	1,28	1,44	1,58	-	-	-	-	-
56	0,25	1,06	1,19	1,31	1,51	1,71	1,86	-	-	-	-	-
57	0,30	1,20	1,35	1,49	1,80	1,93	2,13	-	-	-	-	-
58	0,35	1,35	1,53	1,67	1,94	2,16	2,36	-	-	-	-	-
59	0,40	1,49	1,68	1,85	2,14	2,29	2,61	-	-	-	-	-
60	0,50	1,76	1,98	2,16	2,52	2,79	3,04	-	-	-	-	-
61	0,60	1,98	2,25	2,43	2,77	2,86	3,20	3,47	4,05	-	-	-
Индекс		а	б	в	г	д	е	ж	з	и	к	л

ВЫБИВКА ФОРМ НА ВЫБИВНОЙ ВИБРАЦИОННОЙ РЕШЕТКЕ									Мелкосерийное и единичное производство
									КАРТА 84		Лист 4
N позиции	Площадь опоки в свету S, м2, до	Высота формы H, м до
		0,2	0,25	0,3	0,4	0,5	0,6	0,8	1,0	1,2	1,6	2,0
		Время на форму, мин.
62	0,80	2,46	2,76	3,02	3,50	3,96	4,23	4,99	5,67	-	-	-
63	1,00	2,89	3,24	3,55	4,11	4,61	5,06	5,86	6,57	7,20	-	-
64	1,20	3,29	3,70	4,05	4,68	5,31	5,76	6,66	7,56	8,19	-	-
65	1,60	4,05	4,50	4,99	5,76	6,48	7,02	8,19	8,27	10,08	11,70	13,14
66	2,00	-	-	-	6,84	7,56	8,28	9,63	10,80	11,88	13,68	15,30
67	2,50	-	-	-	7,95	8,92	9,79	11,33	12,71	13,93	16,13	18,08
68	3,00	-	-	-	9,06	10,16	11,16	12,92	14,49	15,88	18,39	20,62
69	3,50	-	-	-	-	11,36	12,47	14,44	16,19	17,74	20,55	23,04
70	4,00	-	-	-	-	12,50	13,72	15,90	17,63	19,53	22,62	25,36
71	5,0	-	-	-	-	14,68	16,12	18,67	20,93	22,94	26,57	29,74
Индекс		а	б	в	г	д	е	ж	з	и	к	л

ВЫБИВКА ФОРМ НА ПЛАЦУ								Мелкосерийное и единичное производство
								КАРТА 85			Лист 1
Содержание работы
1. Сбить литниковые выпорные чаши (коробки) с формы, выбить смесь из них, отнести коробки и положить на место. 2. Раскрепить и раскрыть форму вручную или краном, подъемником. 3. Вынуть отливку из формы (вручную, краном, подъемником), обломать литники и выпоры, переместить отливку и положить на место. 4. Выбить смесь из опок. 5. Переместить опоки и сложить в стопы
N позиции	Площадь в свету S, м2, до	Высота формы H, м, до
		0,2	0,25	0,3	0,4	0,5	0,6	0,8	1,0	1,2	1,6	2,0	2,5
		Время на форму, мин.
		Формовка всырую
		Отливки из чугуна
1	0,10	0,86	1,04	1,21	-	-	-	-	-	-	-	-	-
2	0,12	0,98	1,18	1,38	-	-	-	-	-	-	-	-	-
3	0,16	1,21	1,46	1,69	2,14	-	-	-	-	-	-	-	-
4	0,20	1,43	1,71	1,99	2,52	3,02	-	-	-	-	-	-	-
5	0,25	1,67	2,01	2,33	2,95	3,55	-	-	-	-	-	-	-
6	0,30	2,04	2,29	2,66	3,37	4,05	-	-	-	-	-	-	-
7	0,35	2,13	2,56	2,97	3,76	4,52	-	-	-	-	-	-	-
8	0,40	2,34	2,82	3,27	4,16	4,98	5,78	-	-	-	-	-	-
9	0,50	2,76	3,31	3,84	4,87	5,84	6,79	-	-	-	-	-	-
10	0,60	3,14	3,77	4,38	5,55	6,67	7,74	-	-	-	-	-	-
11	0,80	3,87	4,64	5,39	6,83	8,20	9,52	12,05	14,47	-	-	-	-
12	1,00	-	5,45	6,33	8,02	9,63	11,18	14,15	17,00	-	-	-	-
13	1,20	-	6,22	7,22	9,14	10,98	12,75	16,14	19,38	-	-	-	-
14	1,60	-	-	8,88	11,24	13,50	15,68	19,85	23,84	27,69	36,18	42,82	-
15	2,00	-	-	-	13,21	15,86	18,42	23,31	27,99	32,52	41,17	49,43	-
16	2,50	-	-	-	15,51	18,62	21,63	27,37	32,88	38,18	48,34	58,05	-
17	3,00	-	-	-	-	21,23	24,66	31,19	37,49	43,54	55,12	66,19	-
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м

ВЫБИВКА ФОРМ НА ПЛАЦУ								Мелкосерийное и единичное производство
								КАРТА 85			Лист 2
N позиции	Площадь опоки в свету S, м2, до	Высота формы H, м, до
		0,2	0,25	0,3	0,4	0,5	0,6	0,8	1,0	1,2	1,6	2,0	2,5
		Время на форму, мин.
18	3,50	-	-	-	-	23,73	27,56	34,88	41,89	48,65	61,59	73,96	-
19	4,00	-	-	-	-	26,12	32,09	38,40	46,12	53,56	67,80	81,42	-
20	5,00	-	-	-	-	30,67	35,63	45,09	54,16	62,89	79,63	95,62	-
21	6,00	-	-	-	-	-	40,62	51,42	61,76	71,72	90,79	109,03	130,92
22	8,00	-	-	-	-	-	49,97	63,25	75,97	88,22	111,69	134,13	161,05
23	10,00	-	-	-	-	-	58,69	74,28	89,22	103,60	131,17	157,50	189,13
24	12,00	-	-	-	-	-	66,92	84,70	101,73	118,15	149,56	179,60	215,66
25	16,00	-	-	-	-	-	82,32	104,19	125,14	145,33	183,48	220,93	265,29
26	20,0	-	-	-	-	-	96,67	122,35	146,95	170,65	216,05	259,44	311,63
27	25,0	-	-	-	-	-	113,52	143,68	172,57	200,40	253,70	304,65	369,30
28	30,0	-	-	-	-	-	129,445	163,83	196,77	228,49	289,30	347,39	217,147
29	35,0	-	-	-	-	-	144,63	183,06	219,87	255,34	308,31	388,17	466,111
30	40,0	-	-	-	-	-	159,23	201,54	242,06	281,11	355,87	427,34	513,17
T = 17,64 S0,72 · H0,82
Отливки из стали и медных сплавов
31	0,10	0,99	1,19	1,38	-	-	-	-	-	-	-	-	-
32	0,12	1,13	1,35	1,57	-	-	-	-	-	-	-	-	-
33	0,16	1,39	1,68	1,93	2,45	-	-	-	-	-	-	-	-
34	0,20	1,63	1,95	2,27	2,87	3,46	-	-	-	-	-	-	-
35	0,25	1,91	2,30	2,67	3,38	4,05	-	-	-	-	-	-	-
36	0,30	2,18	2,62	3,04	3,85	4,62	-	-	-	-	-	-	-
37	0,35	2,44	2,93	3,40	4,30	5,170	-	-	-	-	-	-	-
38	0,40	2,68	3,22	3,74	4,74	5,69	6,61	-	-	-	-	-	-
39	0,50	3,15	3,79	4,39	5,56	6,68	7,76	-	-	-	-	-	-
40	0,60	3,59	4,32	5,01	6,34	7,62	8,85	-	-	-	-	-	-
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м

ВЫБИВКА ФОРМ НА ПЛАЦУ								Мелкосерийное и единичное производство
								КАРТА 85			Лист 3
N позиции	Площадь опоки в свету S, м2, до	Высота формы H, м, до
		0,2	0,25	0,3	0,4	0,5	0,6	0,8	1,0	1,2	1,6	2,0	2,5
		Время на форму, мин.
41	0,80	4,42	5,31	6,17	7,81	9,37	10,88	13,79	16,55	-	-	-	-
42	1,00	-	6,24	7,24	9,17	11,01	12,79	16,19	19,44	-	-	-	-
43	1,20	-	7,11	8,25	10,45	12,55	14,58	18,46	22,16	-	-	-	-
44	1,60	-	-	10,16	12,86	15,44	17,36	22,71	27,26	31,66	40,09	48,14	-
45	2,00	-	-	-	15,10	18,3	21,06	26,66	32,02	37,18	47,07	56,53	-
46	2,50	-	-	-	17,73	21,49	24,73	31,31	37,60	43,66	55,28	66,38	-
47	3,00	-	-	-	-	24,28	28,20	35,71	42,87	49,79	63,04	75,69	-
48	3,50	-	-	-	-	27,13	31,51	39,90	47,90	55,63	70,43	84,58	-
49	4,00	-	-	-	-	29,87	34,69	43,93	52,34	61,25	77,54	93,11	-
50	5,00	-	-	-	-	35,07	40,74	51,58	61,93	71,92	91,05	109,34	-
51	6,00	-	-	-	-	-	46,45	58,82	70,62	82,01	103,83	124,57	-
52	8,00	-	-	-	-	-	57,15	72,35	86,87	100,88	127,72	153,37	184,18
53	10,00	-	-	-	-	-	67,10	84,97	102,02	118,47	149,99	180,11	216,28
54	12,00	-	-	-	-	-	76,52	96,89	116,33	135,00	171,03	205,37	245,3
55	16,00	-	-	-	-	-	-	119,18	143,10	166,18	210,38	252,6	303,3
56	20,00	-	-	-	-	-	-	139,96	168,04	195,15	247,06	296,67	356,24
T = 19,44 S0,72 · H0,82
Отливки из алюминиевых и магниевых сплавов
57	0,10	0,68	0,82	0,95	-	-	-	-	-	-	-	-	-
58	0,12	0,78	0,94	1,09	-	-	-	-	-	-	-	-	-
59	0,16	0,96	1,16	1,34	1,70	-	-	-	-	-	-	-	-
60	0,20	1,13	1,36	1,58	1,99	2,40	-	-	-	-	-	-	-
61	0,25	1,33	1,59	1,85	2,34	2,81	-	-	-	-	-	-	-
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м

ВЫБИВКА ФОРМ НА ПЛАЦУ								Мелкосерийное и единичное производство
								КАРТА 85			Лист 4
N позиции	Площадь опоки в свету S, м2, до	Высота формы H, м, до
		0,2	0,25	0,3	0,4	0,5	0,6	0,8	1,0	1,2	1,6	2,0	2,5
		Время на форму, мин.
62	0,30	1,51	1,83	2,11	2,68	3,21	-	-	-	-	-	-	-
63	0,35	1,69	2,03	2,36	3,00	3,59	-	-	-	-	-	-	-
64	0,40	1,86	2,23	2,60	3,29	3,95	4,59	-	-	-	-	-	-
65	0,50	2,18	2,62	3,05	3,86	4,64	5,39	-	-	-	-	-	-
66	0,60	2,49	3,00	3,48	4,40	5,29	6,15	-	-	-	-	-	-
67	0,80	3,07	3,09	4,28	5,42	6,51	7,56	9,57	11,49	-	-	-	-
68	1,00	-	4,33	5,03	6,37	7,64	8,88	11,24	13,50	-	-	-	-
69	1,20	-	4,94	5,73	7,26	8,71	10,12	12,82	15,39	-	-	-	-
70	1,60	-	-	7,05	8,93	10,91	12,45	15,77	18,93	21,99	27,84	34,00	-
71	2,00	-	-	8,28	10,48	12,59	14,62	18,52	22,23	25,82	32,69	39,25	-
72	2,50	-	-	9,72	12,31	14,78	17,17	21,74	26,11	30,32	38,39	46,10	-
73	3,00	-	-	11,09	14,04	16,86	19,58	24,79	29,77	34,57	43,77	50,72	-
74	3,50	-	-	-	15,69	18,84	21,88	27,70	33,27	38,63	48,91	56,68	-
75	4,00	-	-	-	17,27	20,74	24,09	30,50	36,62	42,53	53,85	62,40	-
76	5,00	-	-	-	20,28	24,36	28,29	35,82	43,01	49,94	63,23	73,28	-
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м

ТРАНСПОРТИРОВКА ОТЛИВОК								Мелкосерийное и единичное производство
								КАРТА 86
Содержание работы
1. Переместить кран к отливке. 2. Застропить отливку, поднять, переместить на расстояние до 5 м. 3. Опустить отливку на место, расстропить
N позиции	Масса отливки М, кг, до
	50	100	200	300	500	1000	2000	3000	5000	10000	20000	30000
	Время на отливку, мин.
1	0,28	0,35	0,43	0,49	0,58	0,73	0,91	1,04	1,21	1,53	1,90	2,17
Индекса		б	в	г	д	е	ж	з	и	к	л	м

КАНТОВКА ОТЛИВОК								Мелкосерийное и единичное производство
								КАРТА 87
Содержание работы
Вручную Кантовать отливку вручную с помощью лома (рычага)
Краном
1. Застропить отливку. 2. Кантовать отливку краном, расстропить.
N позиции	Длина отливки l, м, до	Вручную			Краном
		Масса отливки М, кг, до
		30	50	100	500	1000	2000	3000	5000	10000	20000	30000
		Время на отливку, мин.
1	1	0,27	0,35	0,05	1,36	1,58	1,83	-	-	-	-	-
2	3	-	-	-	2,05	2,37	2,74	2,98	3,32	-	-	-
3	5	-	-	-	-	-	-	3,60	4,01	4,64	5,37	-
4	8	-	-	-	-	-	-	-	4,78	5,53	6,39	6,96
Индекс		а	б	в	г	д	е	ж	з	и	к	л
		T = 0,05 М0,5			T = 0,37 М0,21 · l0,37

УДАЛЕНИЕ СТЕРЖНЕЙ И ОЧИСТКА ПОВЕРХНОСТИ ОТЛИВОК В ГИДРАВЛИЧЕСКОЙ КАМЕРЕ					Мелкосерийное и единичное производство
					КАРТА 88	Лист 1
Содержание работы
1. Взять отливку вручную или краном, переместить (на расстояние до 5 м) и установить на тележку. 2. Вкатить тележку и камеру и закрыть двери. 3. Удалить стержни из отливки струей воды из гидромонитора. 4. Очистить наружные и внутренние поверхности отливки от формовочной и стержневой смеси, удалить из нее рамки и каркасы. 5. Кантовать отливку в процессе промывки. 6. Открыть двери камеры, очистить путь, выкатить тележку из камеры и осмотреть отливку. 7. Снять отливку с тележки вручную или краном и положить на место
N позиции	Масса отливки М, кг, до	Категория сложности
		I	II	III	IV	V
		Время на отливку, мин.
1	10	0,40	0,48	0,68	0,89	1,16
2	12	0,47	0,60	0,78	1,02	1,33
3	16	0,58	0,75	0,97	1,26	1,66
4	20	0,68	0,88	1,15	1,49	1,96
5	25	0,80	1,04	1,35	1,77	2,31
6	30	0,93	1,19	1,55	1,96	2,65
7	35	1,04	1,35	1,74	2,28	2,98
8	40	1,14	1,48	1,92	2,51	3,29
9	50	1,35	1,75	2,27	2,97	3,89
10	60	1,55	2,02	2,61	3,41	4,46
11	80	1,93	2,49	3,24	4,23	5,54
12	100	2,28	2,94	3,83	5,01	6,54
13	120	2,61	3,37	4,39	5,73	7,51
14	160	3,39	4,18	5,43	7,19	9,31
15	200	3,83	4,95	6,43	8,41	11,01
16	250	4,53	5,85	7,61	9,94	13,01
17	300	5,19	6,70	8,72	11,39	14,92
18	350	5,83	7,53	9,79	12,78	16,75
19	400	6,44	8,32	10,82	14,13	18,51
20	500	7,61	9,83	12,79	16,71	21,89
21	600	8,73	11,21	14,67	19,15	25,09
22	800	10,80	13,98	18,20	23,77	31,14
23	1000	12,80	16,54	21,52	28,10	36,81
24	1200	14,54	18,78	24,43	31,90	41,80
25	1600	18,42	23,30	30,32	39,59	51,87
26	2000	21,32	27,55	35,84	46,80	61,32
27	2500	25,21	32,57	42,37	55,33	72,49
28	3000	28,51	37,34	48,58	63,44	83,11
29	3500	32,45	41,92	54,54	71,21	93,30
30	4000	36,87	46,33	60,28	78,72	103,13
Индекс		а	б	в	г	д

УДАЛЕНИЕ СТЕРЖНЕЙ И ОЧИСТКА ПОВЕРХНОСТИ ОТЛИВОК В ГИДРАВЛИЧЕСКОЙ КАМЕРЕ					Мелкосерийное и единичное производство
					КАРТА 88	Лист 2
N позиции	Масса отливки М, кг, до	Категория сложности
		I	II	III	IV	V
		Время на отливку, мин.
31	5000	42,40	54,77	71,26	93,06	123,08
32	6000	48,61	62,79	81,77	106,69	139,78
33	8000	60,32	77,92	101,38	132,38	173,44
34	10000	71,32	92,12	119,85	156,50	205,04
35	12000	81,77	105,61	137,41	179,43	235,08
36	16000	101,46	131,04	170,50	222,64	291,68
37	20000	119,94	154,92	201,56	263,20	344,82
38	25000	141,79	183,14	238,28	311,15	407,65
39	30000	162,57	209,98	273,20	356,74	467,38
40	35000	184,24	237,97	309,62	404,30	529,69
41	40000	201,71	260,54	338,99	442,65	579,93
42	50000	238,46	308,01	400,75	523,29	685,58
43	60000	273,40	353,15	459,47	599,97	786,04
Индекс		а	б	в	г	д

TI = 0,072 М0,75

TII = 0,093 М0,75

TIII = 0,121 М0,75

TIV = 0,158 М0,75

TV = 0,207 М0,75

ВЫБИВКА СТЕРЖНЕЙ ИЗ ОТЛИВОК ПНЕВМАТИЧЕСКИМ ИНСТРУМЕНТОМ				Мелкосерийное и единичное производство
				КАРТА 89		Лист 1
Содержание работы
1. Обломать знаки стержней кувалдой, ломом. 2. Выбить из отливки стержни пневматическим зубилом. 3. Удалить из отливки стержневую смесь. 4. Расшатать и удалить каркасы (при необходимости разрубить и удалить частями). 5. Отбить земляные болваны. 6. Кантовать отливку в процессе выбивки
N позиции	Объем стержней в отливке V, дм3, до	Категория сложности
		I	II	III	IV	V
		Время на отливку, мин.
Отливки из чугуна
1	3	0,69	1,00	1,45	2,10	3,06
2	4	0,80	1,16	1,69	2,46	3,58
3	5	0,91	1,31	1,91	2,79	4,05
4	6	1,00	1,45	2,12	3,08	4,47
5	8	1,18	1,69	2,48	3,61	5,24
6	10	1,33	1,92	2,80	4,08	5,92
7	12	1,47	2,12	3,10	4,51	6,55
8	16	1,72	2,48	3,63	5,28	7,67
9	20	1,95	2,80	4,10	5,97	8,67
10	25	2,20	3,17	4,64	6,75	9,81
11	30	2,43	3,51	5,12	7,47	10,84
12	40	2,85	4,11	6,80	8,75	12,70
13	50	3,22	4,64	6,79	9,88	14,36
14	60	3,56	5,13	7,51	10,93	15,87
15	80	4,18	6,01	8,81	12,80	18,60
16	100	4,72	6,89	9,94	14,48	21,02
17	120	5,22	7,51	10,99	16,00	23,24
18	160	6,11	8,80	12,88	18,74	27,23
19	200	6,92	9,95	14,56	21,20	30,78
20	250	7,84	11,25	16,46	23,96	34,80
21	300	8,64	12,44	18,20	26,46	38,47
22	400	10,12	14,57	21,32	31,03	45,07
23	500	11,44	16,47	24,10	35,09	50,9,5
24	600	12,65	18,21	24,64	38,78	56,32
25	800	14,81	21,33	31,21	45,44	65,98
26	1000	16,75	24,12	35,29	51,37	74,56
27	1200	18,52	26,65	39,01	56,79	82,46
28	1600	21,69	31,22	45,70	66,52	96,60
29	2000	24,52	35,31	51,66	75,21	109,21
30	2500	27,72	39,92	58,41	85,03	123,47
31	3000	30,65	44,14	64,57	93,99	136,50
32	4000	35,91	51,70	75,64	110,11	159,90
33	5000	40,59	58,45	85,52	124,50	180,78
34	6000	44,88	64,62	94,54	137,62	200,00
35	8000	52,57	76,70	110,74	161,21	234,11
36	10000	59,44	85,59	125,21	182,27	264,69
Индекс		а	б	в	г	д

ВЫБИВКА СТЕРЖНЕЙ ИЗ ОТЛИВОК ПНЕВМАТИЧЕСКИМ ИНСТРУМЕНТОМ					Мелкосерийное и единичное производство
					КАРТА 89		Лист 2
N позиции	Объем стержней в отливке V, дм3, до	Категория сложности
		I		II	III	IV	V
		Время на отливку, мин.
37	12000	65,70		94,62	138,41	201,49	292,59
38	16000	76,97		110,83	162,14	236,03	342,75
39	20000	87,60		125,30	183,31	266,85	387,51
40	25000	98,38		141,66	207,25	301,69	438,11
41	30000	108,75		156,61	229,11	333,51	484,32
	TI = 0,375 V0,55		TII = 0,54 V0,55		TIII = 0,79 V0,55	TIV = 1,15 V0,55	TV = 1,67 V0,55
Отливки из стали и медных сплавов
42	3	0,79		1,14	1,66	2,41	3,51
43	4	0,93		1,34	1,95	2,83	4,11
44	5	1,04		1,51	2,20	3,20	4,65
45	6	1,15		1,67	2,49	3,54	5,14
46	8	1,35		1,96	2,86	4,14	6,03
47	10	1,53		2,21	3,23	4,68	6,81
48	12	1,69		2,45	3,56	5,17	7,53
49	16	1,98		2,87	4,18	6,06	8,82
50	20	2,23		3,25	4,73	6,86	9,97
51	25	2,52		3,67	5,34	7,75	11,28
52	30	2,79		4,06	5,91	8,57	12,46
53	40	3,27		4,75	6,92	10,90	14,60
54	50	3,70		5,37	7,82	11,35	16,51
55	60	4,09		5,94	8,65	12,55	18,25
56	80	4,78		6,96	10,13	14,70	21,38
Индекс		а		б	в	г	д

ВЫБИВКА СТЕРЖНЕЙ ИЗ ОТЛИВОК ПНЕВМАТИЧЕСКИМ ИНСТРУМЕНТОМ				Мелкосерийное и единичное производство
				КАРТА 89		Лист 3
N позиции	Объем стержней в отливке V, дм3, до	Категория сложности
		I	II	III	IV	V
		Время на отливку, мин.
57	100	5,41	7,87	11,46	16,62	24,17
58	120	5,98	8,70	12,66	18,37	26,72
59	160	7,01	10,20	14,84	21,50	31,30
60	200	7,92	11,52	16,77	24,35	35,38
61	250	8,95	13,02	18,96	27,51	40,01
62	300	9,91	14,40	20,96	30,41	44,23
63	400	11,60	16,87	24,56	35,62	51,81
64	500	13,12	19,07	27,76	40,27	58,58
65	600	14,50	21,08	30,69	44,52	64,76
66	800	16,99	24,69	35,95	52,15	75,86
67	1000	19,21	27,92	40,65	58,96	85,76
68	1200	21,23	30,86	44,93	65,18	94,81
69	1600	24,87	36,15	52,64	76,35	111,06
70	2000	28,12	40,87	59,51	86,32	125,56
71	2500	31,79	46,21	67,28	97,60	141,96
72	3000	36,15	51,08	74,38	107,88	156,93
73	4000	41,17	59,84	87,13	126,39	183,84
74	5000	46,55	67,66	98,51	142,89	207,84
75	6000	51,44	74,79	108,90	157,96	229,77
76	8000	60,28	87,61	127,57	185,04	269,15
77	10000	68,15	99,06	144,23	209,22	304,31
Индекс		а	б	в	г	д

TI = 0,43 V0,55

TII = 0,625 V0,55

TIII = 0,91 V0,55

TIV = 1,32 V0,55

TV = 1,92 V0,55

ВЫБИВКА СТЕРЖНЕЙ ИЗ ОТЛИВОК ПНЕВМАТИЧЕСКИМ ИНСТРУМЕНТОМ					Мелкосерийное и единичное производство
					КАРТА 89	Лист 4
N позиции	Объем стержней в отливке V, дм3, до	Категория сложности
		I	II	III	IV	V
		Время на отливку, мин.
Отливки из алюминиевых и магниевых сплавов
78	3	0,42	0,59	0,84	1,19	1,69
79	4	0,49	0,70	0,99	1,39	1,98
80	5	0,56	0,79	1,11	1,57	2,24
81	6	0,62	0,87	1,23	1,74	2,48
82	8	0,72	1,02	1,44	2,04	2,90
83	10	0,82	1,15	1,63	2,31	3,28
84	12	0,90	1,27	1,80	2,55	3,63
85	16	1,06	1,49	2,11	2,99	4,25
86	20	1,19	1,69	2,39	3,38	4,80
87	25	1,35	1,91	2,70	3,82	5,43
88	30	1,49	2,11	2,99	4,22	6,00
89	40	1,75	2,49	3,50	4,94	7,03
90	50	1,99	2,79	3,95	5,59	7,95
91	60	2,19	3,09	4,37	6,18	8,79
92	80	2,56	3,62	5,12	7,24	10,30
93	100	2,90	4,09	5,79	8,18	11,64
94	120	3,20	4,52	6,40	9,05	12,87
95	160	3,75	5,30	7,50	10,06	15,08
96	200	4,24	5,99	8,48	11,98	17,05
97	250	4,79	6,77	9,58	13,54	19,28
98	300	5,30	7,49	10,60	14,97	21,31
99	400	6,21	8,77	12,41	17,54	24,96
100	500	7,02	9,91	14,03	19,83	28,20
101	600	7,76	10,96	15,51	21,92	31,20
102	800	9,09	12,84	18,17	25,68	36,55
103	1000	10,27	14,52	20,55	29,03	41,32
104	1200	11,36	16,05	22,71	32,10	45,67
105	1600	13,30	18,80	26,61	37,60	53,09
106	2000	15,04	21,25	30,08	42,51	60,50
Индекс		а	б	в	г	д

TI = 0,23 V0,55

TII = 0,325 V0,55

TIII = 0,46 V0,55

TIV = 0,65 V0,55

TV = 0,925 V0,55

ВЫБИВКА СТЕРЖНЕЙ ИЗ ОТЛИВОК ГОЛОВКИ БЛОКА ЦИЛИНДРА НА ЭЛЕКТРОГИДРАВЛИЧЕСКОЙ УСТАНОВКЕ "ИСКРА-22"		Мелкосерийное и единичное производство
		КАРТА 90
Содержание работы		Время на одну отливку, мин.
1.	Загрузка отливок в установку: подвести подъемник к подвесному конвейеру, застропить отливку, снять с крюка подвесного конвейера; переместить отливку к установке на расстояние 3 - 5 м; опустить отливку на загрузочное устройство, разгрузить отливки в установку	<...>
2.	Управление процессом выбивки
3.	Выгрузка отливок из установки: подвести подъемник, застропить отливку, переместить на расстояние до 3 - 5 м к подвесному конвейеру; навесить отливку на крюк подвесного конвейера, расстропить крюк подъемника, возвратить подъемник к установке
Всего		1,59

ОЧИСТКА ЛИТНИКОВ И ПРИБЫЛЕЙ ПОД РЕЗКУ ГАЗОВЫМ ПЛАМЕНЕМ				Мелкосерийное и единичное производство
				КАРТА 91
Содержание работы
1. Взять пневматическое зубило. 2. Очистить место отрезки литника и прибыли от формовочной смеси. 3. Положить пневматическое зубило на место.
Очистка круглых литников и прибылей
N позиции	Диаметр литника, прибыли D, мм, до	Время на литник, прибыль, мин.	N позиции	Диаметр литника, прибыли D, мм, до	Время на литник, прибыль, мин.
1	25	0,14	10	200	0,62
2	30	0,16	11	250	0,72
3	40	0,20	12	300	0,81
4	50	0,23	13	400	0,99
5	60	0,26	14	500	1,16
6	80	0,32	15	600	1,32
7	100	0,38	16	800	1,61
8	120	0,42	17	1000	1,89
9	160	0,52	18	1200	2,15

N позиции	Длина (периметр) очистки литника, прибыли l, мм, до	Время на литник, прибыль, мин.	N позиции	Длина (периметр) очистки литника, прибыли l, мм, до	Время на литник, прибыль, мин.
1	60	0,12	9	400	0,44
2	80	0,13	10	500	0,52
3	100	0,17	11	600	0,59
4	120	0,19	12	800	0,72
5	160	0,23	13	1000	0,84
6	200	0,27	14	1200	0,96
7	250	0,32	15	1600	1,17
8	300	0,36	16	2000	1,37

ОТРЕЗКА ЗАЛИВОВ, РЕБЕР, ЛИТНИКОВ И ПРИБЫЛЕЙ ГАЗОВЫМ ПЛАМЕНЕМ				Мелкосерийное и единичное производство
				КАРТА 92	Лист 1
Содержание работы
1. Взять и поднести резак к отливке. 2. Зажечь горючую смесь на выходе из резака, отрегулировать пламя и давление (выполняется периодически). 3. Подогреть место реза и отрезать заливы, ребра, литники, прибыли. 4. Перекрыть подачу горючей смеси. 5. Положить резак на место.
Резка круглых сечений ацетиленокислородным пламенем
N позиции	Диаметр сечения D, мм, до	Время на рез, мин.	N позиции	Диаметр сечения D, мм, до	Время на рез, мин.
1	20	0,16	11	160	1,94
2	25	0,21	12	200	2,54
3	30	0,26	13	250	3,32
4	35	0,31	14	300	4,30
5	40	0,37	15	350	4,97
6	50	0,48	16	400	5,83
7	60	0,60	17	500	7,62
8	80	0,85	18	600	9,49
9	100	1,10	19	800	13,40
10	120	1,38	20	1000	17,52

ОТРЕЗКА ЗАЛИВОВ, РЕБЕР, ЛИТНИКОВ И ПРИБЫЛЕЙ ГАЗОВЫМ ПЛАМЕНЕМ								Мелкосерийное и единичное производство
								КАРТА 92			Лист 2
Резка прямоугольных сечений ацетиленокислородным пламенем
N позиции	Длина сечения l, мм, до	Ширина сечения h, мм, до
		4	6	8	10	12	16	20	25	30	40	50
		Время на рез, мин.
21	25	0,07	0,08	0,09	0,10	0,11	0,12	0,13	0,15	0,16	0,18	0,19
22	30	0,08	0,10	0,11	0,12	0,13	0,15	0,16	0,17	0,19	0,21	0,23
23	40	0,11	0,13	0,15	0,16	0,17	0,19	0,21	0,23	0,25	0,28	0,31
24	50	0,14	0,16	0,18	0,20	0,22	0,24	0,26	0,29	0,31	0,35	0,38
25	60	0,17	0,20	0,22	0,24	0,26	0,29	0,32	0,35	0,37	0,42	0,46
26	80	0,22	0,26	0,29	0,31	0,34	0,38	0,42	0,46	0,49	0,56	0,61
27	100	0,28	0,32	0,36	0,40	0,43	0,48	0,52	0,57	0,62	0,69	0,76
28	120	0,33	0,39	0,44	0,48	0,51	0,58	0,63	0,69	0,74	0,83	0,91
29	160	0,44	0,51	0,58	0,63	0,68	0,76	0,84	0,91	0,98	1,10	1,22
30	200	0,55	0,64	0,72	0,79	0,85	0,95	1,04	1,14	1,23	1,38	1,51
31	250	0,68	0,80	0,90	0,99	1,06	1,19	1,30	1,42	1,53	1,72	1,88
32	300	0,82	0,96	1,08	1,18	1,27	1,43	1,57	1,70	1,83	2,57	2,25
33	400	1,09	1,28	1,44	1,57	1,69	1,90	2,07	2,27	2,49	2,73	2,99
34	500	1,36	1,59	1,79	1,96	2,11	2,36	2,58	2,83	3,04	3,41	3,73
35	600	1,63	1,91	2,15	2,35	2,52	2,83	3,09	3,38	3,64	4,08	4,46
36	800	2,16	2,54	2,85	3,12	3,35	3,76	4,12	4,50	4,84	5,43	5,94
37	1000	2,70	3,17	3,56	3,89	4,19	4,70	5,13	5,61	6,03	6,77	7,40
38	На каждый последующий метр прибавлять	2,7	3,2	3,6	3,9	4,2	4,7	-	-	-	-	-
Индекс		а	б	в	г	д	е	ж	з	и	к	л

ОТРЕЗКА ЗАЛИВОВ, РЕБЕР, ЛИТНИКОВ И ПРИБЫЛЕЙ ГАЗОВЫМ ПЛАМЕНЕМ								Мелкосерийное и единичное производство
								КАРТА 92			Лист 3
N позиции	Длина сечения l, мм, до	Ширина сечения h, мм, до
		60	80	100	120	160	200	250	300	400	500	600
		Время на рез, мин.
39	40	0,49	-	-	-	-	-	-	-	-	-	-
40	80	0,65	0,73	-	-	-	-	-	-	-	-	-
41	100	0,81	0,91	1,00	-	-	-	-	-	-	-	-
42	120	0,98	1,10	1,20	1,29	-	-	-	-	-	-	-
43	160	1,30	1,46	1,59	1,71	1,92	-	-	-	-	-	-
44	200	1,62	1,82	1,98	2,13	2,39	2,62	-	-	-	-	-
45	250	2,02	2,26	2,47	2,66	2,99	3,26	3,57	-	-	-	-
46	300	2,41	2,71	2,96	3,19	3,58	3,91	4,28	4,60	-	-	-
47	400	3,21	3,60	3,94	4,24	4,76	5,20	5,69	6,12	6,87	-	-
48	500	4,01	4,50	4,92	5,29	5,93	6,49	7,10	7,63	8,56	9,36	-
49	600	4,80	5,39	5,89	6,34	7,11	7,77	8,50	9,14	10,26	11,22	12,07
50	800	6,39	7,16	7,83	8,43	9,45	10,34	11,30	12,16	14,91	14,91	16,04
51	1000	7,97	8,94	9,77	10,51	11,79	12,89	14,10	15,16	17,01	18,60	20,01
Индекс		а	б	в	г	д	е	ж	з	и	к	л

N позиции	Наружный диаметр D, мм, до	Внутренний диаметр d, мм, до
		100	120	160	200	250	300	350	400	500	600	800
		Время на рез, мин.
52	200	3,25	-	-	-	-	-	-	-	-	-	-
53	250	4,25	3,85	3,28	-	-	-	-	-	-	-	-
54	300	5,29	4,79	4,08	3,61	-	-	-	-	-	-	-
Индекс		а	б	в	г	д	е	ж	з	и	к	л

ОТРЕЗКА ЗАЛИВОВ, РЕБЕР, ЛИТНИКОВ И ПРИБЫЛЕЙ ГАЗОВЫМ ПЛАМЕНЕМ								Мелкосерийное и единичное производство
								КАРТА 92			Лист 4
N позиции	Наружный диаметр D, мм, до	Внутренний диаметр d, мм, до
		100	120	160	200	250	300	350	400	500	600	800
		Время на рез, мин.
55	350	6,37	5,76	4,92	4,35	3,84	-	-	-	-	-	-
56	400	7,87	6,76	5,74	5,10	4,51	4,08	-	-	-	-	-
57	500	9,74	8,84	7,54	6,67	5,90	5,34	4,90	4,56	-	-	-
58	600	12,16	11,00	9,39	8,31	7,34	6,64	6,10	5,67	5,01	-	-
59	800	-	-	13,26	11,73	10,37	9,38	8,62	8,01	7,08	6,41	-
60	1000	-	-	-	15,33	13,56	12,27	11,27	10,47	9,26	8,38	7,15
61	1200	-	-	-	-	16,91	15,29	14,06	13,11	11,59	10,45	8,93
62	1600	-	-	-	-	23,94	21,66	19,85	18,43	16,34	14,82	12,63
63	2000	-	-	-	-	-	28,31	26,03	24,13	21,37	19,28	16,53
Индекс		а	б	в	г	д	е	ж	з	и	к	л

Чистота применяемого кислорода, %	99,8	99,5	99,2	99,0	98,5	98,0
Поправочный коэффициент	0,92	1,00	1,06	1,11	1,19	1,25

ОТРЕЗКА ЛИТНИКОВ И ПРИБЫЛЕЙ ЛЕНТОЧНОЙ ПИЛОЙ									Мелкосерийное и единичное производство
									КАРТА 93		Лист 1
I. Подача отливок на стол пилы
Содержание работы
1. Взять (застропить) отливку, переместить (до 2 м), положить на стол (расстропить). 2. Снять (застропить) отливку со стола, переместить, положить на место (расстропить)
N позиции	Вручную						Подъемником
	Масса отливки М, кг, до
	1	3	5	10	15	20	50	70	100	200	300	500
	Время на отливку, мин.
1	0,062	0,100	0,131	0,17	0,20	0,23	0,35	0,39	0,44	0,54	0,62	0,73
Индекс	а	б	в	г	д	е	ж	з	и	к	л	м
	T = 0,062 М0,44						T = 0,1 М0,32

II. Отрезка литников и прибылей
Содержание работы
1. Подвести отливку для обрезки литника или прибыли. 2. Отрезать литник или прибыль
Отрезка круглых сечений
N позиции	Отливка	Диаметр сечения D, мм, до
		20	25	30	40	50	60	80	100	120	160	200
		Время на рез, мин.
1	Из алюминиевых сплавов	0,06	0,07	0,08	0,11	0,14	0,16	0,21	0,27	0,32	0,42	0,52

ОТРЕЗКА ЛИТНИКОВ И ПРИБЫЛЕЙ ЛЕНТОЧНОЙ ПИЛОЙ									Мелкосерийное и единичное производство
									КАРТА 93		Лист 2
N позиции	Отливка	Диаметр сечения D, мм, до
		20	25	30	40	50	60	80	100	120	160	200
		Время на рез, мин.
2	Из магниевых сплавов	0,05	0,06	0,07	0,10	0,12	0,14	0,19	0,23	0,28	0,37	0,45
Индекс		а	б	в	г	д	е	ж	з	и	к	л

Отрезка прямоугольных сечений
N позиции	Длина сечения D, мм, до	Ширина сечения h, мм, до
		10	12	16	20	25	30	40
		Время на рез, мин.
Отливки из алюминиевых сплавов
1	20	0,05	0,05	0,06	0,08	-	-	-
2	30	0,05	0,06	0,07	0,09	0,10	0,12	-
3	40	0,06	0,06	0,08	0,09	0,11	0,13	0,16
4	50	0,06	0,07	0,09	0,10	0,12	0,13	0,17
5	60	0,06	0,07	0,09	0,11	0,12	0,14	0,18
6	80	0,07	0,08	0,10	0,11	0,13	0,15	0,19
7	100	0,07	0,08	0,10	0,12	0,14	0,16	0,20
8	120	0,08	0,09	0,11	0,13	0,15	0,18	0,21
9	160	0,09	0,10	0,12	0,14	0,17	0,20	0,23
Индекс		а	б	в	г	д	е	ж

ОТРЕЗКА ЛИТНИКОВ И ПРИБЫЛЕЙ ЛЕНТОЧНОЙ ПИЛОЙ					Мелкосерийное и единичное производство
					КАРТА 93		Лист 3
N позиции	Длина сечения l, мм, до	Ширина сечения h, мм, до
		10	12	16	20	25	30	40
		Время на рез, мин.
10	200	0,09	0,11	0,13	0,15	0,18	0,21	0,25
11	250	0,10	0,11	0,14	0,15	0,19	0,22	0,27
12	300	0,10	0,12	0,15	0,17	0,20	0,23	0,28
13	400	0,11	0,13	0,16	0,19	0,22	0,25	0,30
14	500	0,12	0,14	0,17	0,20	0,23	0,27	0,33
Индекс		а	б	в	г	д	е	ж

N позиции	Длина сечения l, мм, до	Ширина сечения h, мм, до
		50	60	80	100	120	160	200
		Время на рез, мин.
4	50	0,19	-	-	-	-	-	-
5	60	0,22	0,23	-	-	-	-	-
6	80	0,22	0,25	0,31	-	-	-	-
7	100	0,23	0,27	0,33	0,39	-	-	-
8	120	0,25	0,29	0,35	0,41	0,47	-	-
9	160	0,28	0,31	0,48	0,47	0,53	0,66	-
10	200	0,30	0,33	0,41	0,50	0,56	0,69	0,82
11	250	0,32	0,36	0,45	0,52	0,60	0,73	0,86
12	300	0,33	0,38	0,47	0,55	0,62	0,77	0,91
13	400	0,37	0,42	0,51	0,60	0,69	0,84	1,00
14	500	0,38	0,44	0,54	0,64	0,73	0,90	1,05
Индекс		з	и	к	л	м	н	о

ОЧИСТКА ПОВЕРХНОСТИ ОТЛИВОК В ДРОБЕСТРУЙНОЙ ИЛИ ДРОБЕМЕТНОЙ КАМЕРЕ								Мелкосерийное и единичное производство
								КАРТА 94		Лист 1
I. Загрузка тележки отливками и ее разгрузка
Содержание работы
Вручную
1. Подойти, взять отливку, переместить на расстояние до 3 м и положить на тележку. 2. Подойти, взять отливку с тележки, переместить на расстояние до 3 м и положить на место
Подъемником, краном
1. Переместить подъемник, кран к отливке, застропить ее, подать к тележке на расстояние до 5 м. 2. Установить отливку на тележку, расстропить. 3. Переместить подъемник, кран к отливке, застропить ее на тележке, переместить до 5 м. 4. Положить отливку на место, расстропить.
Загрузка и разгрузка вручную
N позиции	Масса отливки М, кг, до
	1	2	3	4	5	6	8	10	12	15	20
	Время на отливку, мин.
1	0,10	0,14	0,17	0,19	0,21	0,23	0,26	0,29	0,31	0,34	0,39
Индекс	а	б	в	г	д	е	ж	з	и	к	л

Содержание работы	Дробеструйная камера	Дробеметная камера
Вкатить тележку с отливками в камеру	0,50	0,50
Закрепить тележку и раскрепить поворотный круг	-	0,17
Закрыть двери камеры	0,20	0,20
Пустить и остановить механизмы	-	0,45
Надеть и снять шлем	0,20	-
Включить и выключить дробеструйный аппарат	0,16	-
Открыть двери камеры	0,25	0,25

ОЧИСТКА ПОВЕРХНОСТИ ОТЛИВОК В ДРОБЕСТРУЙНОЙ ИЛИ ДРОБЕМЕТНОЙ КАМЕРЕ	Мелкосерийное и единичное производство
	КАРТА 94	Лист 2
Содержание работы	Дробеструйная камера	Дробеметная камера
Закрепить поворотный круг	-	0,07
Очистить путь от дроби	0,35	0,35
Раскрепить тележку	-	0,07
Выкатить тележку из камеры	0,50	0,50
Итого	2,16	2,56

N позиции	Масса отливки М, кг, до	Время на отливку, мин.	N позиции	Масса отливки М, кг, до	Время на отливку, мин.
1	30	0,45	11	1500	1,58
2	50	0,53	12	2000	1,73
3	70	0,59	13	3000	1,97
4	100	0,66	14	5000	2,32
5	150	0,75	15	7000	2,58
6	200	0,83	16	10000	2,99
7	300	0,94	17	15000	3,39
8	500	1,11	18	20000	3,62
9	700	1,24	19	30000	4,12
10	1000	1,39	20	50000	4,85

ОЧИСТКА ПОВЕРХНОСТИ ОТЛИВОК В ДРОБЕСТРУЙНОЙ ИЛИ ДРОБЕМЕТНОЙ КАМЕРЕ							Мелкосерийное и единичное производство
							КАРТА 94		Лист 3
III. Очистка поверхности отливок в дробеструйной камере
Содержание работы
Очистить наружные и внутренние поверхности отливки струей дроби
N позиции	Масса отливки, М, кг, до	Отливки из чугуна и медных сплавов			Отливки из стали			Отливки из алюминиевых и магниевых сплавов
		Категория сложности
		I	II	III	I	II	III	I	II	III
		Время на отливку, мин.
1	10	0,66	0,81	1,00	1,01	1,25	1,53	0,70	0,86	1,06
2	12	0,75	0,92	1,14	1,15	1,42	1,74	0,80	0,98	1,21
3	16	0,92	1,13	1,39	1,41	1,74	2,13	0,97	1,20	1,48
4	20	1,07	1,32	1,63	1,64	2,04	2,49	1,14	1,40	1,73
5	25	1,26	1,54	1,90	1,92	2,38	2,91	1,33	1,64	2,02
6	30	1,43	1,75	2,16	2,18	2,70	3,31	1,51	1,86	2,29
7	40	1,75	2,14	2,65	2,67	3,31	4,05	1,85	2,27	2,80
8	50	2,04	2,50	3,09	3,12	3,87	4,73	2,16	2,65	3,27
9	60	2,32	2,35	3,51	3,55	4,39	5,38	2,46	3,02	3,72
10	80	2,84	3,48	4,30	4,34	5,37	6,57	3,01	3,70	4,55
11	100	3,32	4,07	5,02	5,07	6,28	7,69	3,53	4,32	5,33
12	120	3,77	4,62	5,71	5,76	7,14	8,73	3,99	4,91	6,05
13	160	4,61	5,65	6,98	7,05	8,73	10,68	4,89	6,00	7,40
14	200	5,39	6,61	8,16	8,24	10,20	12,49	5,71	7,02	8,65
15	250	6,30	7,73	9,54	9,64	11,93	14,60	6,68	8,21	10,11
16	300	7,15	8,78	10,80	10,95	13,55	16,59	7,59	9,30	11,50
17	400	8,75	10,74	13,20	13,40	16,57	20,28	9,28	11,40	14,10
18	500	10,69	12,60	15,56	15,65	19,37	23,71	10,85	13,37	16,40
19	600	11,62	14,26	17,61	17,79	22,01	26,94	12,33	15,10	18,67
20	800	14,15	17,45	21,54	21,75	26,92	32,95	15,18	18,50	22,83
21	1000	16,62	20,30	25,43	25,43	31,47	38,52	17,63	21,60	26,09
22	1200	18,88	23,17	28,61	28,89	35,76	43,77	20,02	24,60	30,32
Индекс		а	б	в	г	д	е	ж	з	и

ОЧИСТКА ПОВЕРХНОСТИ ОТЛИВОК В ДРОБЕСТРУЙНОЙ ИЛИ ДРОБЕМЕТНОЙ КАМЕРЕ						Мелкосерийное и единичное производство
						КАРТА 94		Лист 4
N позиции	Масса отливки М, кг, до	Отливки из чугуна и медных сплавов			Отливки из стали			Отливки из алюминиевых и магниевых сплавов
		Категория сложности
		I	II	III	I	II	III	I	II	III
		Время на отливку, мин.
23	1600	23,10	28,34	34,98	35,34	43,73	53,53	24,49	30,09	37,09
24	2000	27,09	33,13	40,90	41,31	51,13	62,58	28,63	35,17	43,35
25	2500	31,66	38,73	47,82	48,30	59,77	73,16	-	-	-
26	3000	35,85	44,00	54,32	54,87	67,91	83,10	-	-	-
27	4000	43,85	53,82	66,45	67,11	83,06	101,63	-	-	-
28	5000	51,27	62,82	77,68	78,46	97,10	118,85	-	-	-
29	6000	58,24	71,41	88,25	89,14	110,32	135,03	-	-	-
30	8000	71,24	87,43	107,94	109,02	134,93	165,15	-	-	-
31	10000	83,28	102,21	126,20	127,45	157,74	193,07	-	-	-
32	12000	94,62	116,13	143,37	144,80	179,20	219,35	-	-	-
33	16000	115,73	142,03	175,35	177,10	219,19	268,29	-	-	-
34	20000	135,30	166,05	205,00	207,05	256,25	313,65	-	-	-
35	25000	158,17	194,12	239,66	242,05	299,57	366,67	-	-	-
36	30000	179,70	220,55	272,28	-	-	-	-	-	-
37	40000	219,80	269,74	333,02	-	-	-	-	-	-
Индекс		а	б	в	г	д	е	ж	з	и
		TI = 0,132 М0,70			TI = 0,202 М0,70			TI = 0,14 М0,70
		TII = 0,162 М0,70			TII = 0,25 М0,70			TII = 0,172 М0,70
		TIII = 0,2 М0,70			TIII = 0,306 М0,70			TIII = 0,212 М0,70

ОЧИСТКА ОТЛИВОК В ДРОБЕМЕТНОМ ЛЕНТОЧНОМ БАРАБАНЕ							Мелкосерийное и единичное производство
							КАРТА 95
1. Загрузка скипа барабана
Содержание работы
Вручную
1. Подойти, взять отливку из ящика. 2. Переместить на расстояние до 2 м, положить отливку в ковш скипа
Подъемником, краном
1. Переместить подъемник, кран к отливке, ящику. 2. Застропить отливку (ящик), подать к скипу (до 5 м). 3. Положить отливку в ковш скипа и расстропить, загрузить отливки из ящика (перевертыванием), подать ящик на место и расстропить.
N позиции	Способ выполнения работы	Масса отливки М, кг, до
		1	2	3	4	5	6	8	10	12	15	20
		Время на отливку, мин.
1	Вручную	0,04	0,05	0,06	0,07	0,07	0,08	0,09	0,10	0,11	0,12	0,13
Индекс		а	б	в	г	д	е	ж	з	и	к	л

N позиции	Способ выполнения работы	Масса отливки или отливок М, кг, до
		30	50	70	100	150	200	300	500
		Время на отливку (ящик), мин.
	Подъемником:
2	поштучно	0,21	0,24	0,28	0,31	0,35	0,39	-	-
3	ящиком	-	-	-	1,14	1,28	1,38	1,55	1,79
	Индекс	а	б	в	г	д	е	ж	з
TI = 0,071 М0,32					TII = 0,314 М0,28

Содержание работы	Время на скип, барабан, мин.
1. Управление барабаном	0,46
2. Загрузка барабана отливками ковшом скипа	1,50
3. Механизированная разгрузка барабана емкостью, кг, до:
500	1,20
1000	1,80

ОЧИСТКА ОТЛИВОК В ГАЛТОВОЧНОМ БАРАБАНЕ				Мелкосерийное и единичное производство
				КАРТА 96		Лист 1
I. Подготовка барабана к пуску и разгрузке
Содержание работы
1. Застроипить крышку краном и установить ее на барабан, закрепить планкой-задвижкой или болтами, расстропить. 2. Установить оградительную решетку. 3. Включить мотор (пустить барабан). 4. Выключить мотор (остановить барабан). 5. Снять оградительную решетку. 6. Раскрепить крышку барабана и застропить краном. 7. Снять крышку с барабана, положить на место и расстропить.
N позиции	Способ крепления	Внутренний объем барабана V, м3, до
		0,5	1,0	1,5	2,0	3,0	4,0
		Время на барабан, мин.
1	Планкой-задвижкой	2,28	3,23	-	-	-	-
2	Болтами и планкой	-	5,94	7,39	8,64	10,75	12,56
Индекс		а	б	в	г	д	е

Содержание работы
1. Загрузить отливку в барабан вручную или краном (подъемником). 2. Выгрузить отливку из барабана вручную или краном (подъемником)
N позиции	Способ выполнения	Масса отливки М, кг, до
		1	2	3	4	5	7	10	15	20
		Время на отливку, мин.
1	Вручную	0,08	0,11	0,14	0,16	0,18	0,21	0,25	0,30	0,35
	Индекс	а	б	в	г	д	е	ж	з	и

ОЧИСТКА ОТЛИВОК В ГАЛТОВОЧНОМ БАРАБАНЕ							Мелкосерийное и единичное производство
							КАРТА 96		Лист 2
N позиции	Способ выполнения	Масса отливки (отливок в ящике) М, кг, до
		30	50	70	100	150	200	300	500	700
		Время на отливку, ящик, мин.
	Подъемником:
2	поштучно	0,72	0,89	1,03	1,20	1,43	-	-	-	-
3	ящиком	-	-	-	1,14	1,28	1,38	1,55	1,79	1,97
	Выгрузить поворотом барабана			0,25					0,28
Индекс		а	б	в	г	д	е	ж	з	и
		T = 0,166 М0,43 - поштучно				T = 0,314 М0,28 - ящиком

ОЧИСТКА ПОВЕРХНОСТИ ОТЛИВОК ПНЕВМАТИЧЕСКИМ ИНСТРУМЕНТОМ					Мелкосерийное и единичное производство
					КАРТА 97		Лист 1
Содержание работы
1. Очистить наружные и внутренние поверхности отливки от пригоревшей формовочной смеси пневматическим зубилом. 2. Удалить с поверхности отливки приварившиеся шпильки, наплывы, плены. 3. Зачистить место код клеймо. 4. Кантовать отливку в процессе очистки
N позиции	Масса отливки М, кг, до	Отливки из чугуна и медных сплавов			Отливки из стали
		Категория сложности
		I	II	III	I	II	III
		Время на отливку, мин.
1	15	1,13	1,49	1,95	1,53	2,08	2,69
2	20	1,38	1,82	2,38	1,86	2,53	3,27
3	25	1,61	2,15	2,77	2,17	2,95	3,81
4	30	1,82	2,40	3,13	2,45	3,33	4,31
5	35	2,02	2,66	3,48	2,73	3,70	4,79
6	40	2,21	2,92	3,81	2,98	4,05	5,25
7	50	2,57	3,39	4,43	3,47	4,72	6,11
8	60	2,91	3,84	5,02	3,93	5,34	6,91
9	80	3,54	4,66	6,10	4,78	6,49	8,40
10	100	4,12	5,43	7,10	5,57	7,56	9,78
11	120	4,67	6,15	8,04	6,30	8,56	11,07
12	160	5,66	7,47	9,78	7,66	10,41	13,45
13	200	6,61	8,70	11,38	8,92	12,11	15,67
14	250	7,69	10,12	13,24	10,38	14,10	18,24
15	300	8,70	11,46	14,99	11,75	15,96	20,65
16	350	9,61	12,73	16,65	13,05	17,72	23,93
17	400	10,58	13,94	18,23	14,29	19,40	25,11
18	500	12,32	16,22	21,22	16,63	22,58	29,23
19	600	13,94	18,36	24,02	18,82	25,57	33,08
20	800	16,96	22,33	29,20	22,89	31,09	40,23
21	1000	19,74	26,99	33,99	26,44	36,18	46,82
22	1200	22,34	29,42	38,48	30,16	40,96	52,30
23	1600	27,17	35,77	46,79	36,68	49,81	64,45
24	2000	31,62	41,62	54,46	42,69	57,97	75,01
25	2500	36,80	48,45	63,38	49,68	67,47	87,30
26	3000	41,66	54,85	71,75	56,24	76,38	98,83
27	3500	46,26	60,91	79,68	62,46	84,82	109,75
28	4000	50,66	66,70	87,25	68,39	92,88	120,18
Индекс		а	б	в	г	д	е

ОЧИСТКА ПОВЕРХНОСТИ ОТЛИВОК ПНЕВМАТИЧЕСКИМ ИНСТРУМЕНТОМ					Мелкосерийное и единичное производство
					КАРТА 97		Лист 2
N позиции	Масса отливки М, кг, до	Отливки из чугуна и медных сплавов			Отливки из стали
		Категория сложности
		I	II	III	I	II	III
		Время на отливку, мин.
29	5000	58,96	77,63	101,55	79,60	108,10	139,87
30	6000	66,74	87,88	115,95	90,11	122,36	158,33
31	8000	81,17	106,87	139,79	109,57	148,80	192,54
32	10000	94,46	124,38	162,69	127,53	173,10	224,09
33	12000	106,93	140,80	184,17	144,31	196,04	253,67
34	16000	130,03	171,21	223,95	175,5	238,40	308,48
35	20000	151,34	199,27	260,65	204,31	277,46	359,02
36	25000'	176,14	231,92	303,36	237,79	322,93	417,85
37	30000	199,39	262,15	343,40	-	-	-
38	35000	221,43	291,55	381,35	-	-	-
39	40000	242,47	319,26	417,60	-	-	-
40	50000	282,21	371,57	486,02	-	-	-
Индекс		а	б	в	г	д	е
		TI = 0,18 М0,68			TI = 0,243 М0,68
		TII = 0,237 М0,68			TII = 0,33 М0,68
		TIII = 0,31 М0,68			TIII = 0,427 М0,68

ОБРУБКА МЕЛКИХ ОТЛИВОК								Мелкосерийное и единичное производство
								КАРТА 98
Содержание работы
1. Взять отливку и подать на расстояние до 3 м на верстак или стол. 2. Установить отливку и тиски или специальное приспособление. 3. Закрепить отливку в тисках винтовым или рычажным зажимом. 4. Взять пневматическое или ручное зубило. 5. Обрубить заливы и остатки питателей, выпоров и прибылей. 6. Повернуть отливку во время обрубки необходимое число рам. 7. Положить зубило на место. 8. Раскрепить отливку, вынуть из тисков или приспособления и положить на место
Обрубка пневматическим зубилом
N позиции	Масса отливки М, кг, до	Отливки из чугуна			Отливки из стали			Отливки из медных сплавов			Отливки из алюминиевых сплавов
		Категория сложности
		I	II	III	I	II	III	I	II	III	I	II	III
		Время на отливку, мин.
1	0,2	0,17	0,24	0,32	0,30	0,41	0,55	0,14	0,19	0,26	0,13	0,17	0,23
2	0,3	0,22	0,31	0,41	0,38	0,52	0,70	0,18	0,24	0,33	0,16	0,22	0,30
3	0,4	0,26	0,36	0,45	0,45	0,62	0,84	0,21	0,29	0,39	0,19	0,26	0,34
4	0,5	0,30	0,42	0,56	0,52	0,71	0,95	0,24	0,33	0,45	0,22	0,30	0,41
5	0,6	0,34	0,46	0,63	0,58	0,79	1,07	0,27	0,37	0,50	0,24	0,33	0,45
6	0,8	0,40	0,55	0,74	0,69	0,94	1,27	0,32	0,44	0,60	0,28	0,39	0,54
7	1,0	0,46	0,63	0,85	0,79	1,07	1,45	0,37	0,50	0,68	0,33	0,45	0,62
8	1,2	0,51	0,70	0,96	0,87	1,19	1,62	0,41	0,56	0,76	0,37	0,50	0,69
9	1,6	0,61	0,84	1,13	1,04	1,42	1,92	0,49	0,67	0,91	0,43	0,60	0,82
10	2,0	0,70	0,96	1,29	1,19	1,62	2,20	0,56	0,76	1,04	0,50	0,68	0,93
11	2,5	0,80	1,09	1,48	1,36	1,85	2,51	0,64	0,87	1,18	0,57	0,78	1,07
12	3,0	0,89	1,22	1,64	1,52	2,07	2,80	0,71	0,98	1,32	0,63	0,87	1,19
13	4,0	1,06	1,45	1,95	1,81	2,46	3,33	0,85	1,16	1,57	0,76	1,04	1,42
14	5,0	1,21	1,66	2,23	2,07	2,81	3,81	0,97	1,32	1,80	0,87	1,18	1,62
15	6,0	1,35	1,85	2,49	2,31	3,14	4,24	1,08	1,48	2,00	0,97	1,32	1,81
16	8,0	1,60	2,13	2,96	2,74	3,73	5,04	1,29	1,76	2,38	1,15	1,57	2,15
17	10,0	1,83	2,51	3,38	3,14	4,26	5,77	1,47	2,01	2,72	1,31	1,79	2,46
18	12,0	2,04	2,80	3,77	3,50	4,75	6,44	1,64	2,24	3,04	1,47	2,00	2,74
19	16,0	2,43	3,33	4,49	4,16	5,65	7,65	1,95	2,67	3,61	1,74	2,38	3,26
20	20,0	2,78	3,81	5,13	4,75	6,46	8,75	2,23	3,05	4,13	1,99	2,72	3,72
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м
		TI = 0,46 М0,60			TI = 0,788 М0,60			TI = 0,37 М0,60			TI = 0,33 М0,60
		TII = 0,631 М0,60			TII = 1,07 М0,60			TII = 0,505 М0,60			TII = 0,451 М0,60
		TIII = 0,85 М0,60			TIII = 1,45 М0,60			TIII = 0,684 М0,60			TIII = 0,617 М0,60

ОБРУБКА СРЕДНИХ И КРУПНЫХ ОТЛИВОК						Мелкосерийное и единичное производство
						КАРТА 99
Содержание работы
1. Подрубить пневматическим зубилом заливы по разъему и по знакам стержней снаружи и внутри отливки. 2. Обломать кувалдой заливы. 3. Обрубить зубилом заливы и зачистить место обрубки.
N позиции	Ширина залива h, мм, до	Отливки из чугуна		Отливки из медных сплавов		Отливки из алюминиевых сплавов		Отливки из магниевых сплавов
		Виды заливов
		прямолинейные TI	криволинейные TII	прямолинейные TI	криволинейные TII	прямолинейные TI	криволинейные TII	прямолинейные TI	криволинейные TII
		Время на 1 дм длины, мин.
1	1,5	0,05	0,08	0,04	0,06	0,01	0,03	0,01	0,02
2	2,0	0,06	0,10	0,05	0,08	0,02	0,04	0,02	0,03
3	2,5	0,07	0,12	0,06	0,10	0,03	0,05	0,02	0,04
4	3,0	0,09	0,15	0,07	0,12	0,04	0,06	0,03	0,05
5	4,0	0,12	0,19	0,09	0,16	0,05	0,08	0,04	0,06
6	5,0	0,15	0,24	0,11	0,19	0,06	0,10	0,05	0,08
7	6,0	0,17	0,29	0,14	0,23	0,07	0,12	0,06	0,09
8	8,0	0,23	0,38	0,18	0,30	0,09	0,15	0,08	0,12
9	10,0	0,28	0,47	0,23	0,38	0,11	0,19	0,09	0,15
10	12,0	0,34	0,56	-	-	-	-	-	-
11	16,0	0,45	0,74	-	-	-	-	-	-
Индекс		а	б	в	г	д	е	ж	з
		TI = 0,0304 h0,97		TI = 0,243 h0,97		TI = 0,012 h0,97		TI = 0,0098 h0,97
		TII = 0,503 h0,97		TII = 0,0403 h0,97		TII = 0,0203 h0,97		TII = 0,016 h0,97

ОБРУБКА ОСТАТКОВ ЛИТНИКОВ, ВЫПОРОВ И ПРИБЫЛЕЙ						Мелкосерийное и единичное производство
						КАРТА 100
Содержание работы
1. Взять пневматическое зубило. 2. Обрубить остатки литников, выпоров, прибылей и зачистить место обрубки. 3. Положить зубило на место
N позиции	Площадь сечения S, см2, до	Отливки из чугуна T1	Отливки из стали T2	Отливки из медных сплавов T3	N позиции	Площадь сечения S, см2, до	Отливки из чугуна T1	Отливки из стали T2	Отливки из медных сплавов T3
		Время на выпор, прибыль, мин.					Время на выпор, прибыль, мин.
1	2,0	0,31	0,46	0,23	15	50,0	2,92	4,38	2,15
2	2,5	0,36	0,54	0,27	16	60,0	3,32	4,97	2,44
3	3,0	0,41	0,61	0,30	17	80,0	4,06	6,08	2,99
4	4,0	0,50	0,75	0,37	18	100,0	4,75	7,11	3,50
5	5,0	0,58	0,87	0,43	19	120,0	5,40	8,08	3,97
6	6,0	0,66	0,99	0,49	15	160,0	6,60	9,88	4,86
7	8,0	0,81	1,21	0,60	21	200,0	7,72	11,55	5,68
8	10,0	0,91	1,42	0,70	22	250,0	9,02	13,50	6,63
9	12,0	1,08	1,61	0,79	23	300,0	10,25	15,34	7,53
10	16,0	1,32	1,97	0,97	24	400,0	12,53	18,76	9,22
11	20,0	1,54	2,30	1,13	25	500,0	14,65	21,93	10,77
12	25,0	1,80	2,70	1,32	26	600,0	16,64	25,92	12,24
13	30,0	2,05	3,06	1,50	27	800,0	20,35	30,46	14,97
14	40,0	2,50	3,74	1,84	28	1000,0	23,80	35,63	17,50
Индекс		а	б	в	Индекс		а	б	в

ЗАЧИСТКА МЕЛКИХ ОТЛИВОК НА СТАЦИОНАРНОМ НАЖДАЧНОМ СТАНКЕ						Мелкосерийное и единичное производство
						КАРТА 101
Содержание работы
1. Подойти, взять отливку с конвейера, тары, поднести ее к кругу (до 1 м). 2. Зачистить на отливке заливы, остатки литников, выпоров, прибылей, местные утолщения и неровности. 3. Осмотреть отливку после зачистки и положить на место
N позиции	Масса отливки М, кг, до	Отливки из стали				Отливки из алюминиевых сплавов
		Категория сложности
		I	II	III	I	II	III
		Время на отливку, мин.
1	0,01	0,01	0,01	0,02	0,01	0,01	0,02
2	0,03	0,02	0,02	0,02	0,01	0,02	0,03
3	0,05	0,02	0,03	0,04	0,02	0,03	0,04
4	0,10	0,03	0,04	0,06	0,03	0,04	0,06
5	0,20	0,04	0,06	0,09	0,04	0,06	0,09
6	0,30	0,05	0,08	0,12	0,05	0,08	0,11
Индекс		а	б	в	г	д	е
		TI = 0,081 М0,46			TI = 0,099 М0,59
		TII = 0,169 М0,60			TII = 0,160 М0,60
		TIII = 0,241 М0,60			TIII = 0,225 М0,58

ЗАЧИСТКА ОТЛИВОК НА СТАЦИОНАРНОМ НАЖДАЧНОМ СТАНКЕ								Мелкосерийное и единичное производство
								КАРТА 102		Лист 1
Содержание работы
1. Взять отливку из тары, поднести (до 2 м) к кругу. 2. Зачистить на отливке заливы, остатки литников, выпоров, прибылей, местные утолщения и неровности. 3. Осмотреть отливку после зачистки и положить на место
N позиции	Масса отливки М, кг, до	Отливки из чугуна			Отливки из стали			Отливки из медных сплавов			Отливки из алюминиевых сплавов
		Категория сложности
		I	II	III	I	II	III	I	II	III	I	II	III
		Время на отливку, мин.
1	0,25	0,09	0,13	0,18	0,11	0,16	0,23	0,08	0,11	0,15	0,10	0,15	0,21
2	0,30	0,10	0,14	0,20	0,12	0,18	0,25	0,08	0,12	0,17	0,12	0,17	0,24
3	0,40	0,12	0,17	0,24	0,15	0,21	0,30	0,10	0,14	0,20	0,14	0,20	0,28
4	0,50	0,14	0,19	0,28	0,17	0,24	0,34	0,11	0,16	0,23	0,16	0,22	0,32
5	0,60	0,15	0,22	0,30	0,19	0,27	0,38	0,13	0,18	0,25	0,17	0,25	0,36
6	0,80	0,18	0,25	0,36	0,22	0,32	0,45	0,15	0,21	0,30	0,21	0,30	0,42
7	1,00	0,20	0,29	0,42	0,25	0,36	0,51	0,17	0,24	0,34	0,23	0,34	0,48
8	1,20	0,23	0,32	0,46	0,28	0,40	0,57	0,19	0,27	0,38	0,26	0,37	0,54
9	1,60	0,24	0,38	0,55	0,33	0,48	0,67	0,22	0,32	0,45	0,31	0,44	0,63
10	2,00	0,31	0,44	0,63	0,38	0,54	0,77	0,26	0,36	0,51	0,35	0,51	0,72
11	2,50	0,35	0,50	0,71	0,43	0,62	0,88	0,29	0,41	0,59	0,40	0,58	0,82
12	3,00	0,39	0,56	0,80	0,48	0,69	0,98	0,32	0,46	0,65	0,45	0,64	0,99
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м

ЗАЧИСТКА ОТЛИВОК НА СТАЦИОНАРНОМ СТАНКЕ								Мелкосерийное и единичное производство
								КАРТА 102			Лист 2
N позиции	Масса отливки M, кг, до	Отливки из чугуна			Отливки из стали			Отливки из медных сплавов			Отливки из алюминиевых сплавов
		Категория сложности
		I	II	III	I	II	III	I	II	III	I	II	III
		Время на отливку, мин.
13	4,00	0,46	0,66	0,94	0,57	0,82	1,16	0,39	0,54	0,77	0,53	0,76	1,09
14	5,00	0,53	0,75	1,07	0,65	0,93	1,32	0,44	0,62	0,88	0,61	0,87	1,24
15	6,00	0,59	0,84	1,19	0,73	1,03	1,47	0,49	0,69	0,98	0,67	0,97	1,38
16	8,00	0,70	0,99	1,41	0,86	1,23	1,73	0,58	0,89	1,16	0,80	1,14	1,64
17	10,00	0,79	1,13	1,61	0,98	1,40	1,98	0,66	0,93	1,32	0,91	1,30	1,87
18	12,00	0,88	1,26	1,80	1,09	1,56	2,21	0,74	1,04	1,47	1,01	1,36	2,08
19	16,00	1,05	1,49	2,13	1,29	1,85	2,62	0,87	1,23	1,74	1,20	1,73	2,46
20	20,00	1,20	1,70	2,43	1,48	2,11	2,99	1,00	1,41	1,99	1,37	1,97	2,81
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м
		TI = 0,204 М0,59			TI = 0,252 М0,59			TI = 0,17 М0,59			TI = 0,234 М0,59
		TII = 0,29 М0,59			TII = 0,36 М0,59			TII = 0,24 М0,59			TII = 0,336 М0,59
		TIII = 0,415 М0,59			TIII = 0,51 М0,59			TIII = 0,34 М0,59			TIII = 0,48 М0,59

ЗАЧИСТКА ОТЛИВОК ПЕРЕНОСНЫМ НАЖДАЧНЫМ КРУГОМ						Мелкосерийное и единичное производство
						КАРТА 103		Лист 1
Содержание работы
1. Взять круг, поднести и установить его над местом зачистки. 2. Включить вращение круга. 3. Зачистить на отливке заливы, остатки литников, выпоров, прибылей, местные утолщения и неровности на поверхности. 4. Выключить вращение круга. 5. Положить круг на место. 6. Кантовать отливку во время работы.
N позиции	Масса отливки М, кг, до	Отливки из чугуна			Отливки из стали			Отливки из медных сплавов
		Категория сложности
		I	II	III	I	II	III	I	II	III
		Время на отливку, мин.
1	20	1,42	1,79	2,19	1,73	2,14	2,63	1,15	1,43	1,75
2	25	1,61	2,05	2,52	1,99	2,46	3,02	1,33	1,64	2,01
3	30	1,81	2,30	2,82	2,22	2,75	3,38	1,48	1,84	2,25
4	35	1,99	2,53	3,11	2,45	3,03	3,72	1,63	2,02	2,47
5	40	2,18	2,75	3,37	2,66	3,29	4,04	1,78	2,20	2,69
6	50	2,49	3,16	3,87	3,05	3,78	4,64	2,03	2,52	3,09
7	60	2,79	3,53	4,33	3,42	4,23	5,10	2,28	2,82	3,46
8	80	3,33	4,29	5,17	4,09	5,04	6,20	2,72	3,37	4,13
9	100	3,82	4,85	5,94	4,69	5,86	7,12	3,13	3,87	4,74
10	120	4,28	5,43	6,65	5,25	6,50	7,98	3,50	4,34	5,31
11	160	5,12	6,49	7,96	6,28	7,77	9,54	4,20	5,19	6,35
12	200	5,88	7,45	9,13	7,21	8,92	10,95	4,81	5,96	7,30
13	250	6,75	8,56	10,49	8,28	10,24	12,58	5,52	6,84	8,37
14	300	7,56	9,59	11,74	9,27	11,47	14,08	6,18	7,66	9,38
15	350	8,32	10,54	12,92	10,20	12,62	15,49	6,80	8,43	10,31
16	400	9,03	11,45	14,03	11,08	13,70	16,82	7,38	9,15	11,20
17	500	10,37	13,15	16,12	12,72	15,74	19,32	8,48	10,51	12,86
18	600	11,61	14,72	18,05	14,25	17,62	21,63	9,50	11,70	14,40
Индекс		а	б	в	г	д	е	ж	з	и

ЗАЧИСТКА ОТЛИВОК ПЕРЕНОСНЫМ НАЖДАЧНЫМ КРУГОМ						Мелкосерийное и единичное производство
						КАРТА 103		Лист 2
N позиции	Масса отливки М, кг, до	Отливки из чугуна			Отливки из стали			Отливки из медных сплавов
		Категория сложности
		I	II	III	I	II	III	I	II	III
		Время на отливку, мин.
19	800	13,87	17,60	21,57	17,03	21,07	25,86	11,35	14,06	17,22
20	1000	15,93	20,21	24,77	19,56	24,19	29,70	13,04	16,15	19,77
21	1200	17,84	22,63	27,74	21,90	27,09	33,25	14,60	18,08	22,14
22	1600	21,32	27,04	33,15	26,17	32,38	39,75	17,45	21,62	26,46
23	2000	24,49	31,06	38,07	30,06	37,18	45,64	20,04	24,82	30,39
24	2500	28,12	35,67	43,72	34,52	42,70	52,42	23,01	28,51	34,90
25	3000	31,49	39,94	48,96	38,65	47,81	58,69	25,76	31,92	39,08
26	3500	34,65	43,94	53,87	42,52	52,61	64,58	28,35	35,12	43,00
27	4000	37,64	47,74	58,52	46,20	57,15	70,15	30,80	38,15	46,71
28	5000	43,23	54,82	67,20	53,05	65,63	80,56	35,37	43,81	53,64
29	6000	48,40	61,38	75,24	59,40	73,48	90,20	-	-	-
30	8000	57,85	73,37	89,93	71,00	87,83	107,82	-	-	-
31	10000	66,43	84,25	103,28	81,53	100,86	123,81	-	-	-
32	12000	74,38	94,33	115,63	91,29	112,93	138,63	-	-	-
33	16000	88,91	112,76	138,22	109,12	134,98	165,70	-	-	-
34	20000	102,10	129,49	158,73	125,31	155,01	190,29	-	-	-
35	25000	117,25	148,70	182,28	143,90	178,02	218,52	-	-	-
36	30000	131,29	166,50	204,09	-	-	-	-	-	-
37	35000	144,45	183,20	224,50	-	-	-	-	-	-
38	40000	156,92	199,01	243,95	-	-	-	-	-	-
39	50000	180,21	228,54	280,14	-	-	-	-	-	-
Индекс		а	б	в	г	д	е	ж	з	и
		TI = 0,220 М0,62			TI = 0,270 М0,62			TI = 0,180 М0,62
		TII = 0,279 М0,62			TII = 0,334 М0,62			TII = 0,223 М0,62
		TIII = 0,342 М0,62			TIII = 0,410 М0,62			TIII = 0,273 М0,62

ЗАЧИСТКА ОТЛИВОК ПОДВЕСНЫМ (МАЯТНИКОВЫМ) НАЖДАЧНЫМ СТАНКОМ							Мелкосерийное и единичное производство
							КАРТА 104		Лист 1
Содержание работы
1. Установить круг над местом зачистки. 2. Включить вращение круга. 3. Зачистить на отливке заливы, остатки литников, выпоров, прибылей, местные утолщения и неровности на поверхности (с продвижением отливки по рольгангу). 4. Отвести круг в сторону. 5. Выключить вращение круга. 6. Кантовать отливку во время работы.
N позиции	Масса отливки М, кг, до	Отливки из чугуна			Отливки из стали			Отливки из медных сплавов
		Категория сложности
		I	II	III	I	II	III	I	II	III
		Время на отливку, мин.
1	20	1,19	1,46	1,77	1,44	1,76	2,11	0,96	1,18	1,43
2	25	1,37	1,68	2,03	1,65	2,02	2,43	1,10	1,35	1,64
3	30	1,53	1,88	2,27	1,84	2,26	2,72	1,24	1,52	1,84
4	35	1,69	2,07	2,50	2,02	2,48	2,99	1,36	1,67	2,02
5	40	1,83	2,25	2,72	2,80	2,70	3,25	1,48	1,81	2,20
6	50	2,10	2,58	3,12	2,52	3,10	3,73	1,70	2,08	2,52
7	60	2,36	2,89	3,49	2,82	3,47	4,18	1,90	2,33	2,82
8	80	2,82	3,45	4,18	3,37	4,15	4,99	2,27	2,78	3,37
9	100	3,23	3,96	4,80	3,87	4,76	5,74	2,61	3,20	3,87
10	120	3,62	4,44	5,37	4,34	5,33	6,42	2,92	3,58	4,34
11	160	4,33	5,30	6,42	5,19	6,37	7,68	3,49	4,28	5,19
12	200	4,97	6,09	7,37	5,96	7,32	8,81	4,01	4,92	5,96
13	250	5,70	6,99	8,46	6,84	8,40	10,12	4,60	5,64	6,84
14	300	6,39	7,83	9,48	7,66	9,41	11,33	5,15	6,32	7,61
15	350	7,03	8,61	10,43	8,43	10,35	12,47	5,67	6,95	8,43
16	400	7,64	9,36	11,33	9,15	11,25	13,54	6,16	7,55	9,15
17	500	8,77	10,75	13,01	10,51	12,92	15,56	7,07	8,67	10,51
18	600	9,82	12,03	14,57	11,77	14,46	17,42	7,92	9,71	11,77
19	800	11,73	14,36	17,41	14,07	17,28	21,82	9,46	11,61	14,07
20	1000	13,47	16,52	19,99	16,15	19,85	23,91	10,87	13,33	16,15
Индекс		а	б	в	г	д	е	ж	з	и

ЗАЧИСТКА ОТЛИВОК ПОДВЕСНЫМ (МАЯТНИКОВЫМ) НАЖДАЧНЫМ СТАНКОМ							Мелкосерийное и единичное производство
							КАРТА 104		Лист 2
N позиции	Масса отливки М, кг, до	Отливки из чугуна			Отливки из стали			Отливки из медных сплавов
		Категория сложности
		I	II	III	I	II	III	I	II	III
		Время на отливку, мин.
21	1200	15,00	18,50	22,40	18,00	22,20	27,00	12,10	15,00	17,00
22	1600	18,00	22,00	26,80	21,00	26,40	32,20	14,40	17,80	21,20
23	2000	20,70	25,40	30,70	25,00	30,50	37,00	16,60	20,30	24,70
24	2500	23,78	29,15	35,28	28,50	35,03	42,19	19,17	23,52	28,51
25	3000	26,62	32,64	39,51	31,92	39,22	47,24	21,47	26,34	31,92
26	3500	29,29	35,91	43,47	35,12	43,15	51,98	23,62	28,98	35,12
27	4000	31,82	39,01	47,22	38,15	46,88	56,46	25,66	31,84	38,15
28	5000	36,55	44,80	54,23	43,82	53,84	64,84	29,50	36,15	43,82
29	6000	40,92	50,16	60,72	49,06	60,28	72,60	-	-	-
30	8000	48,91	59,95	72,68	58,64	72,05	86,78	-	-	-
31	10000	56,17	68,85	83,35	67,34	82,74	99,65	-	-	-
32	12000	62,89	77,09	93,32	75,40	92,64	111,58	-	-	-
33	16000	75,14	92,14	111,54	90,12	110,74	133,37	-	-	-
34	20000	86,32	105,82	128,09	103,50	127,17	153,16	-	-	-
35	25000	99,13	121,52	147,10	118,85	146,04	175,88	-	-	-
36	30000	111,00	136,06	164,71	-	-	-	-	-	-
37	35000	121,13	149,71	181,23	-	-	-	-	-	-
38	40000	132,67	162,63	196,87	-	-	-	-	-	-
39	50000	152,36	186,76	226,08	-	-	-	-	-	-
Индекс		а	б	в	г	д	е	ж	з	и
		TI = 0,186 М0,82			TI = 0,223 М0,62			TI = 0,150 М0,62
		TII = 0,228 М0,62			TII = 0,374 М0,62			TII = 0,184 М0,62
		TIII = 0,276 М0,62			TIII = 0,330 М0,62			TIII = 0,223 М0,62

ЗАЧИСТКА ОТЛИВОК ПНЕВМАТИЧЕСКОЙ ШАРОШКОЙ					Мелкосерийное и единичное производство
					КАРТА 105		Лист 1
Содержание работы
1. Поднести шарошку и установить над местом зачистки. 2. Зачистить на отливке заливы, остатки литников, местные утолщения и неровности на поверхности. 3. Положить шарошку на место. 4. Кантовать отливку во время работы.
N позиции	Масса отливки М, кг, до	Отливки из алюминиевых сплавов			Отливки из магниевых сплавов
		I	II	III	I	II	III
		Время на отливку, мин.
1	20	2,18	2,69	3,27	1,73	2,14	2,63
2	25	2,50	3,75	3,99	2,00	3,02	3,02
3	30	2,80	3,46	4,20	2,22	2,75	3,38
4	35	3,08	3,81	4,62	2,45	3,03	3,72
5	40	3,35	4,13	5,02	2,66	3,30	4,04
6	50	3,84	4,75	5,77	3,05	3,78	4,64
7	60	4,31	5,32	6,46	3,42	4,29	5,19
8	80	5,15	6,36	7,72	4,09	5,05	6,20
9	100	5,92	7,30	8,86	4,69	5,80	7,12
10	120	6,62	8,17	9,92	5,25	6,50	7,98
11	160	7,91	9,77	11,86	6,28	7,67	9,54
12	200	9,08	11,22	13,62	7,21	8,92	10,95
13	250	10,41	12,89	15,64	8,28	10,24	12,58
14	300	11,68	14,42	17,51	9,27	11,47	14,08
15	350	12,85	15,87	19,27	10,20	12,62	15,49
16	400	13,96	17,24	20,93	11,08	13,71	16,83
Индекс		а	б	в	г	д	е

ЗАЧИСТКА ОТЛИВОК ПНЕВМАТИЧЕСКОЙ ШАРОШКОЙ					Мелкосерийное и единичное производство
					КАРТА 105		Лист 2
N позиции	Масса отливки М, кг, до	Отливки из алюминиевых сплавов			Отливки из магниевых сплавов
		I	II	III	I	II	III
		Время на отливку, мин.
17	500	16,03	19,80	24,04	12,73	15,74	19,33
18	600	17,94	22,17	26,92	14,25	17,63	21,64
19	800	21,45	26,50	32,17	17,03	21,07	25,86
20	1000	24,63	30,43	36,95	19,56	24,20	29,70
21	1200	27,58	34,07	41,36	21,90	27,09	33,26
22	1600	32,96	40,72	49,44	26,18	32,38	39,75
23	2000	37,85	46,76	56,78	30,06	37,19	45,65
Индекс		а	б	в	г	д	е
		TI = 0,34 М0,62			TI = 0,27 М0,62
		TII = 0,42 М0,62			TII = 0,334 М0,62
		TIII = 0,51 М0,62			TIII = 0,41 М0,62

ПРАВКА И ПРОШИВКА ОТЛИВОК НА ПРЕССАХ									Мелкосерийное и единичное производство
									КАРТА 106
Содержание работы
1. Взять (застропить) отливку, переместить на расстояние до 1 м, установить в штамп (расстропить). 2. Произвести правку (прошивку) отливки. 3. Взять (застропить) отливку со штампа, переместить (до 1 м), положить на место (расстропить)
N позиции	Категория сложности	Способ перемещения отливки
		вручную							подъемником
		Масса отливки М, кг, до
		1	3	5	8	12	16	20	50	70	100	200	300	500
		Время на отливку, мин.
1	I	0,12	0,17	0,20	0,24	0,27	0,30	0,32	0,64	0,70	0,76	0,91	1,01	1,14
2	II	0,15	0,21	0,25	0,29	0,34	0,37	0,40	0,74	0,80	0,88	1,04	1,15	1,31
3	III	0,19	0,27	0,32	0,37	0,42	0,46	0,49	0,84	0,92	1,00	1,20	1,32	1,50
4	IV	0,24	0,34	0,40	0,46	0,52	0,57	0,62	0,97	1,06	1,15	1,37	1,52	1,73
5	V	0,30	0,42	0,50	0,58	0,65	0,72	0,72	1,07	1,12	1,33	1,58	1,75	1,99
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м	н
		TI = 0,122 М0,32							TI = 0,242 М0,25
		TII = 0,152 М0,32							TII = 0,277 М0,25
		TIII = 0,190 М0,32							TIII = 0,318 М0,25
		TIV = 0,237 М0,32							TIV = 0,365 М0,25
		Tv = 0,296 М0,32							Tv = 0,420 М0,25

ЗАЧИСТКА ОСТАТКОВ ПИТАТЕЛЕЙ НА МЕХАНИЧЕСКОМ НАПИЛЬНИКЕ (ДЛЯ ОТЛИВОК ИЗ АЛЮМИНИЕВЫХ СПЛАВОВ)							Мелкосерийное и единичное производство
							КАРТА 107
Содержание работы
1. Взять отливку, поднести к металлическому кругу. 2. Зачистить остатки питателей. 3. Осмотреть отливку и отбросить в тару, на транспортер
N позиции	Высота остатков питателей H, мм, до	Масса отливки М, кг, до
		1	2	4	6	8	10	15	20
		Время на отливку T, мин.
		Для металлических кругов с числом зубьев 100 x 100
1	1,0	0,05	0,06	0,08	0,06	0,07	0,07	0,07	0,09
2	2,0	0,07	0,07	0,08	0,08	0,09	0,09	0,10	0,10
3	3,0	0,08	0,09	0,10	0,10	0,10	0,11	0,12	0,12
4	4,0	0,09	0,10	0,11	0,12	0,12	0,13	0,14	0,14
5	5,0	0,10	0,10	0,12	0,13	0,14	0,14	0,15	0,16
6	6,0	0,10	0,12	0,13	0,14	0,15	0,15	0,16	0,17
7	8,0	0,12	0,13	0,15	0,16	0,17	0,17	0,18	0,19
8	10,0	0,13	0,15	0,16	0,18	0,18	0,19	0,20	0,21
T = 0,0499 H0,43 · М0,15
Для металлических кругов с числом зубьев 200 x 100
9	1,0	0,06	0,06	0,07	0,08	0,08	0,08	0,09	0,09
10	2,0	0,08	0,09	0,10	0,10	0,10	0,11	0,11	0,12
11	3,0	0,08	0,10	0,11	0,11	0,11	0,12	0,13	0,14
12	4,0	0,10	0,11	0,12	0,13	0,15	0,14	0,15	0,16
13	5,0	0,11	0,12	0,15	0,14	0,15	0,17	0,16	0,17
14	6,0	0,12	0,13	0,16	0,16	0,16	0,16	0,18	0,19
15	8,0	0,13	0,15	0,16	0,18	0,18	0,18	0,20	0,21
16	10,0	0,15	0,16	0,18	0,19	0,20	0,21	0,22	0,23
Индекс		а	б	в	г	д	е	ж	з

УКЛАДКА ЛИТНИКОВ ИЛИ ОТЛИВОК В ТАРУ				Мелкосерийное и единичное производство
				КАРТА 108
Содержание работы
Вручную
Взять литник или отливку с пола, конвейера и положить в тару
Подъемником
Застропить литник или отливку, положить в тару, расстропить
N позиции	Масса литника, отливки М, кг до	Время на литник, отливку, мин.	N позиции	Масса литника, отливки М, кг, до	Время на литник, отливку, мин.
Вручную
1	0,3	0,042	9	5,0	0,09
2	0,5	0,05	10	6,0	0,09
3	0,7	0,05	11	8,0	0,10
4	1,0	0,06	12	10,0	0,10
5	1,5	0,06	13	12,0	0,11
6	2,0	0,07	14	16,0	0,11
7	3,0	0,08	15	20,0	0,12
8	4,0	0,08
T = 0,057 М0,25
Подъемником
16	25	0,14	21	80,0	0,19
17	30	0,15	22	100,0	0,20
18	40	0,16	23	120,0	0,21
19	50	0,17	24	160,0	0,22
20	60	0,18	25	200,0	0,24

СОРТИРОВКА ОТЛИВОК								Мелкосерийное и единичное производство
								КАРТА 109
Содержание работы
Взять отливку, осмотреть, отбросить в тару, на транспортер с сортировкой по наименованиям и разбраковкой исправимого и окончательного брака
Масса отливки М, кг, до
0,5	1,0	2,0	3,0	4,0	6,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0
Время на отливку, мин.
0,052	0,069	0,091	0,10	0,12	0,14	0,16	0,17	0,19	0,20	0,21	0,22	0,23

Содержание работы
Взять литник, отбросить в тару
Масса литника М, кг, до
1	2	3	4	6	8	10	12	14	16	18	20
Время на отливку, мин.
0,035	0,056	0,055	0,06	0,07	0,08	0,09	0,09	0,10	0,11	0,11	0,12

РАЗДЕЛКА ТРЕЩИН РУЧНОЙ ПНЕВМАТИЧЕСКОЙ ШЛИФОВАЛЬНОЙ МАШИНОЙ									Мелкосерийное и единичное производство
									КАРТА 110
Содержание работы
1. Взять и включить шлифовальную машину. 2. Зачистить место под разделку. 3. Разделать трещину. 4. Выключить и отложить шлифовальную машину.
N позиции	Глубина разделки b, мм, до	Ширина разделки h, мм, до	Длина разделки l, мм, до
			25	50	75	100	125	150	175	200	225	250
			Время на дефект, мин.
1	5	5	7,25	8,09	8,84	9,04	9,37	9,65	9,89	10,10	10,30	10,47
2		10	8,15	9,10	9,71	10,17	10,54	10,85	11,12	11,36	11,59	11,77
3		15	8,72	9,75	10,41	10,90	11,30	11,62	11,92	12,17	12,41	12,62
4		20	9,16	10,24	10,92	11,45	11,86	12,21	12,52	12,79	13,04	13,25
5		25	9,52	10,64	11,35	11,89	12,32	12,69	13,00	13,29	13,54	13,76
6	10	5	8,25	9,21	9,82	10,30	10,67	10,99	11,26	11,50	11,72	11,92
7		10	9,27	10,36	11,06	11,59	12,00	12,36	12,66	12,94	13,19	13,41
8		15	9,94	11,11	11,85	12,41	12,86	13,24	13,57	13,86	14,12	14,37
9		20	10,44	11,66	12,45	13,04	13,50	13,90	14,25	14,56	14,84	15,09
10		25	10,84	12,11	12,92	13,54	14,02	14,42	14,80	15,12	15,41	15,67
11	15	5	9,06	10,12	10,80	11,31	11,72	12,07	12,37	12,64	12,87	13,10
12		10	10,20	11,39	12,15	12,72	13,19	13,57	13,92	14,22	14,49	14,74
13		15	10,92	12,20	13,02	13,64	14,12	14,55	14,91	15,24	15,52	15,79
14		20	11,47	12,81	13,67	14,32	14,84	15,27	15,66	16,00	16,30	16,58
15		25	11,91	13,31	14,20	14,87	15,41	15,86	16,26	16,61	16,94	17,22
Индекс			а	б	в	г	д	е	ж	з	и	к

РАЗДЕЛКА ТРЕЩИН ПО СРЕЗУ МЕТОДОМ ВЫПЛАВКИ ЭЛЕКТРОДОМ					Мелкосерийное и единичное производство
					КАРТА 111
Содержание работы
1. Подготовка к выплавке (приготовить электроды, каску, рукавицы, держатель, настроить режим сварки). 2. Заправить электрод в держатель, надеть рукавицы, щиток, очки. 3. Выплавка трещин со снятием шлака в процессе выплавки.
N позиции	Глубина разделки b, мм, до	Ширина разделки h, мм, до	Длина выплавленной трещины l, мм, до
			100	200	300	400	500
			Время, мин.
1	20	15	1,38	2,76	4,14	5,52	6,90
2		20	1,84	3,68	5,52	7,36	9,20
3		25	2,30	4,60	6,90	9,20	11,50
4		30	2,76	5,52	8,28	11,04	13,80
5		35	3,22	6,44	9,66	12,88	16,11
6		40	3,68	7,36	11,04	14,72	18,40
7		45	4,14	8,28	12,42	16,56	20,71
8		50	4,60	9,20	13,80	18,39	23,00
9	30	15	2,07	4,14	6,21	8,28	10,35
10		20	2,76	5,52	8,28	11,04	13,80
11		25	3,45	6,90	10,35	13,80	17,24
12		30	4,14	8,28	12,42	16,56	20,70
13		35	4,83	9,66	14,48	19,32	24,15
14		40	5,52	11,04	16,56	22,08	27,60
15		45	6,21	12,42	18,63	24,84	31,04
16		50	6,90	13,80	20,71	27,60	34,50
Индекс			а	б	в	г	д

ПОДГОТОВКА РАЗДЕЛАННОЙ ТРЕЩИНЫ С ПРЕДВАРИТЕЛЬНОЙ ЗАВАРКОЙ КОРНЯ				Мелкосерийное и единичное производство
				КАРТА 112
Содержание работы
1. Подготовка к операции (подготовить электроды, каску, рукавицы, держатель, настроить режим сварки). 2. Восстановление стержня песком, заправка электрода в держатель. 3. Проверка корня разделки, подготовка разделанной поверхности вручную с зачисткой каждого валика электродом
N позиции	Суммарная высота двух стенок разделанной трещины после заварки корня H x 2, мм, до	Длина разделанной трещины l, мм, до
		200	300	400	500
		Время, мин.
1	30			18,53	23,43
2	40	-	18,80	25,43	32,15
3	50	15,71	24,05	32,52	41,11
4	60	19,18	29,38	39,74	50,23
Индекс		а	б	в	г

ЭЛЕКТРОДУГОВАЯ НАПЛАВКА									Мелкосерийное и единичное производство
									КАРТА 113
1. Содержание работы
1. Подготовка к наплавке (подготовить электроды, держатель, маску, рукавицы, настроить режим работы). 2. Заправить электрод в держатель, надеть маску, очки, рукавицы. 3. Наплавить недостающий слой металла с заменой электродов в процессе работы. 4. Положить держатель и зачистить место наплавки от шлака
N позиции	Высота наплавки H, мм, до	Ширина наплавки h, мм, до	Длина наплавки l, мм, до
			50	100	150	200	250	300	350	400	450	500
			Время, мин.
1	5	25	1,60	3,18	4,79	6,37	7,97	9,56	11,16	12,76	14,35	15,94
2		50	3,18	6,37	9,56	12,76	15,94	19,14	22,31	25,51	28,70	31,90
3		75	4,79	9,56	14,34	19,14	23,91	28,70	33,48	38,26	43,04	47,84
4		100	6,37	12,76	19,14	25,51	31,90	38,26	44,65	51,02	57,40	63,78
5	8	25	2,21	4,42	6,64	8,85	11,07	13,27	15,49	17,70	19,92	22,12
6		50	4,43	8,85	13,28	17,70	22,13	26,55	30,97	35,42	39,84	44,27
7		75	6,64	13,28	19,92	26,55	33,19	39,84	46,48	53,12	59,75	66,39
8		100	8,85	17,70	26,55	35,42	44,27	53,12	61,97	70,82	79,67	88,52
9	10	25	2,61	5,23	7,83	10,44	13,05	15,67	18,28	20,89	23,51	26,11
10		50	5,23	10,44	15,67	20,89	26,11	31,34	36,56	41,78	47,01	52,23
11		75	7,83	15,67	23,51	31,34	39,17	47,01	54,84	62,67	70,52	78,34
12		100	10,44	20,89	31,34	41,78	52,24	62,67	73,12	83,57	94,01	104,46
13	15	25	3,63	7,29	10,92	14,57	18,22	21,86	25,50	29,15	32,79	36,43
14		50	7,29	14,57	21,86	29,15	36,43	43,72	51,01	58,30	65,58	72,87
15		75	10,92	21,86	32,79	43,72	54,66	65,58	76,52	87,45	98,38	109,31
16		100	14,57	29,15	43,72	58,30	72,87	87,45	102,03	116,60	131,18	145,75
Индекс			а	б	в	г	д	е	ж	з	и	к

ИСПРАВЛЕНИЕ ДЕФЕКТОВ ЛИТЬЯ ЗАМАЗКОЙ					Мелкосерийное и единичное производство
					КАРТА 114
Содержание работы
1. Взять отливку, осмотреть. 2. Замазать раковины, трещины на отливке. 3. Положить отливку.
N позиции	Длина раковины, трещины l, мм, до	Глубина раковины, трещины b, мм, до
		1	7	3	4	5
		Время на один дефект, мин.
1	2	0,065	0,076	0,085	0,092	0,097
2	4	0,071	0,086	0,093	0,103	0,109
3	6	0,077	0,091	0,100	0,111	0,115
4	8	0,080	0,095	0,106	0,115	0,121
5	10	0,084	0,098	0,109	0,120	0,125
6	12	0,096	0,101	0,112	0,123	0,130
7	14	0,098	0,103	0,114	0,125	0,133
8	16	0,099	0,107	0,118	0,130	0,135
9	18	0,100	0,109	0,120	0,132	0,139
10	20	0,104	0,111	0,121	0,134	0,141
11	22	0,105	0,112	0,123	0,136	0,143
12	24	0,106	0,113	0,124	0,137	0,144
13	26	0,117	0,115	0,128	0,140	0,146
14	28	0,118	0,117	0,129	0,141	0,147
15	30	0,119	0,118	0,130	0,143	0,150
Индекс		а	б	в	г	д

ЗАВАРКА ДЕФЕКТОВ												Мелкосерийное и единичное производство
												КАРТА 115			Лист 1
Содержание работы
1. Взять газовую горелку или электродержатель, поднести к отливке. 2. Заварить дефектное место. 3. Отложить газовую горелку или электродержатель.
1. Отливки из стали
Газовая сварка
Раковины
N позиции	Глубина раковины b, мм, до	Длина раковины (наибольшая) или диаметр l, мм, до
		2	4	6	8	10	12	15	20	25	30		35	40	45	50	60
		Время на дефект, мин.
1	2	0,23	0,32	0,39	0,44	0,49	0,53	0,59	0,68	0,75	0,81		0,87	0,93	0,98	1,03	1,12
2	4	0,33	0,45	0,55	0,63	0,70	0,76	0,84	0,96	1,07	1,15		1,24	1,32	1,40	1,47	1,59
3	6	0,41	0,56	0,69	0,77	0,86	0,93	1,04	1,18	1,31	1,43		1,53	1,63	1,72	1,80	1,96
4	8	0,47	0,65	0,79	0,80	0,99	1,08	1,20	1,37	1,52	1,65		1,77	1,88	1,99	2,08	2,27
5	10	-	-	0,88	1,01	1,12	1,21	1,34	1,53	1,70	1,85		1,98	2,11	2,23	2,34	2,54
Индекс		а	б	в	г	д	е	ж	з	и	к		л	м	н	о	п

N позиции	Глубина трещины b мм, до	Длина трещины l, мм, до
		10	20	30	40	50	60	70	80	90	100
		Время на дефект, мин.
6	5	1,76	2,24	2,58	2,86	3,09	3,39	3,48	3,65	3,80	3,94
7	10	2,56	3,26	4,50	4,79	5,06	5,30	5,53	5,73	5,53	5,73
8	20	3,72	4,75	5,47	6,05	6,54	6,97	7,36	7,71	8,03	8,34
Индекс		а	б	в	г	д	е	ж	з	и	к

ЗАВАРКА ДЕФЕКТОВ												Мелкосерийное и единичное производство
												КАРТА 115			Лист 2
Электродуговая сварка
Раковины
N позиции	Глубина раковины b, мм, до	Длина раковины (наибольшая) или диаметр l, мм, до
		2	4	6	8	10	12	15	20	25	30	35	40	45	50	60
		Время на дефект, мин.
9	2	0,10	0,15	0,20	0,24	0,28	0,31	0,36	0,43	0,50	0,56	0,62	0,68	0,74	0,79	0,89
10	4	0,12	0,19	0,25	0,30	0,34	0,39	0,43	0,54	0,62	0,70	0,77	0,84	0,91	0,98	1,10
11	6	0,14	0,21	0,28	0,34	0,39	0,44	0,51	0,61	0,71	0,79	0,88	0,96	1,03	1,10	1,25
12	8	0,15	0,23	0,30	0,37	0,43	0,48	0,55	0,67	0,77	0,81	0,96	1,05	1,13	1,21	1,36
13	10	-	-	0,33	0,39	0,46	0,51	0,59	0,71	0,83	0,93	1,03	1,12	1,21	1,30	1,46
14	15	-	-	-	0,45	0,52	0,58	0,67	0,81	0,94	1,06	1,17	1,27	1,38	1,47	1,66
15	20	-	-	-	0,49	0,56	0,64	0,74	0,90	1,03	1,15	1,28	1,39	1,50	1,61	1,81
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м	н	о	п

N позиции	Глубина трещины b, мм, до	Длина трещины l, мм, до
		10	20	30	40	50	60	70	80	90	100
		Время на дефект, мин.
16	5	0,91	1,14	1,30	1,42	1,53	1,62	1,70	1,78	1,84	1,91
17	10	1,33	1,66	1,89	2,03	2,22	2,36	2,47	2,58	2,68	2,77
18	20	1,93	2,41	2,74	3,01	3,23	3,42	3,69	3,76	3,90	4,03
Индекс		а	б	в	г	д	е	ж	з	и	к

ЗАВАРКА ДЕФЕКТОВ											Мелкосерийное и единичное производство
											КАРТА 115				Лист 3
II. ОТЛИВКИ ИЗ ЧУГУНА
Газовая сварка (без предварительного нагрева)
Раковины
N позиции	Глубина раковины b, мм, до	Длина раковины (наибольшая) или диаметр l, мм, до
		2	4	6	8	10	12	15	20	25	30	35	40	45	50	60
		Время на дефект, мин.
19	2	0,45	0,59	0,69	0,78	0,85	0,92	1,01	1,12	1,23	1,32	1,46	1,48	1,55	1,62	1,74
20	4	0,61	0,80	0,95	1,06	1,16	1,25	1,37	1,53	1,68	1,80	1,92	2,02	2,12	2,21	2,38
21	6	0,73	0,91	1,14	1,28	1,40	1,50	1,64	1,84	2,01	2,17	2,30	2,43	2,54	2,66	2,85
22	8	0,83	1,10	1,30	1,45	1,59	1,71	1,87	2,10	2,29	2,47	2,62	2,77	2,90	3,02	3,25
23	10	-	-	1,43	1,61	1,75	1,89	2,08	2,32	2,53	2,73	2,90	3,06	3,21	3,34	3,60
24	15	-	-	-	1,93	2,11	2,27	2,48	2,78	3,04	3,27	3,48	3,67	3,85	4,01	4,32
25	20	-	-	-	2,19	2,40	2,58	2,82	3,17	3,46	3,72	3,96	4,18	4,38	4,57	4,92
26	25	-	-	-	2,43	2,65	2,85	3,12	3,50	3,70	4,12	4,38	4,62	4,84	5,05	5,43
T = 0,2482 b0,45 · l0,40
Газовая сварка (после предварительного нагрева)
Раковины
27	2	0,18	0,24	0,29	0,33	0,37	0,40	0,44	0,50	0,55	0,60	0,64	0,68	0,71	0,75	0,81
28	4	0,26	0,35	0,42	0,47	0,52	0,57	0,63	0,71	0,78	0,85	0,91	0,96	1,03	1,06	1,15
29	6	0,32	0,43	0,51	0,58	0,64	0,70	0,77	0,87	0,96	1,05	1,12	1,19	1,25	1,31	1,42
30	8	0,37	0,50	0,60	0,68	0,75	0,81	0,89	1,01	1,12	1,21	1,30	1,37	1,46	1,51	1,64
31	10	-	-	0,69	0,76	0,84	0,91	1,00	1,25	1,25	1,36	1,45	1,54	1,62	1,70	1,84
32	15	-	-	0,82	0,93	1,03	1,11	1,23	1,40	1,54	1,67	1,79	2,00	2,10	2,09	2,26
33	20	-	-	0,95	1,08	1,19	1,29	1,42	1,62	1,78	1,93	2,07	2,19	2,31	2,42	2,62
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м	н	о	п

ЗАВАРКА ДЕФЕКТОВ										Мелкосерийное и единичное производство
										КАРТА 115			Лист 4
Газовая сварка (после предварительного нагрева)
Трещины
N позиции	Глубина трещины b, мм, до	Длина трещины l, мм, до
		10	20	30	40	50	60	70	80	90	100	120		140	160
		Время на дефект, мин.
34	5	1,20	1,54	1,79	1,98	2,15	2,29	2,42	2,54	2,65	2,76	2,94		3,12	3,26
35	10	1,70	2,18	2,53	2,80	3,04	3,24	3,43	3,60	3,75	3,90	4,16		4,40	4,62
36	20	2,41	3,09	3,57	3,96	4,30	4,59	4,85	5,09	5,31	5,51	5,81		6,22	6,53
37	25	2,69	3,45	4,09	4,43	4,80	5,13	5,42	5,69	5,93	6,18	6,58		6,96	7,30
Индекс		а	б	в	г	д	е	ж	з	и	к	л		м	н

N позиции	Глубина раковины b, мм, до	Длина раковины (наибольшая) или диаметр l, мм, до
		2	4	6	8	10	12	15	20	25	30	35	40	45	50	60
		Время на дефект, мин.
38	2	0,13	0,20	0,26	0,31	0,36	0,40	0,47	0,56	0,65	0,73	0,81	0,89	0,96	1,02	1,15
39	4	0,16	0,25	0,32	0,39	0,45	0,50	0,58	0,70	0,81	0,91	1,01	1,10	1,19	1,27	1,43
40	6	0,18	0,28	0,36	0,44	0,51	0,57	0,66	0,80	0,92	1,03	1,14	1,24	1,33	1,44	1,62
41	8	0,19	0,30	0,40	0,48	0,55	0,62	0,72	0,87	1,00	1,13	1,25	1,36	1,47	1,57	1,77
42	10	-	-	0,42	0,52	0,59	0,67	0,77	0,93	1,07	1,21	1,34	1,46	1,58	1,69	1,90
43	15	-	-	-	0,58	0,67	0,76	0,87	1,05	1,22	1,37	1,52	1,65	1,78	1,91	2,15
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м	н	о	п

ЗАВАРКА ДЕФЕКТОВ										Мелкосерийное и единичное производство
										КАРТА 115			Лист 5
Трещины
N позиции	Глубина трещины b, мм, до	Длина трещины l, мм, до
		10	20	30	40	50	60	70	80	90	100	120	140	160
		Время на дефект, мин.
44	5	1,07	1,38	1,60	1,77	1,92	2,05	2,17	2,27	2,37	2,46	2,63	2,78	2,92
45	10	1,52	1,95	2,26	2,50	2,71	2,81	3,06	3,21	3,35	3,48	3,72	3,93	4,13
46	20	2,15	2,76	3,19	3,54	3,84	4,09	3,33	4,55	4,74	4,93	5,26	5,56	5,83
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м	н

ЗАВАРКА ДЕФЕКТОВ													Мелкосерийное и единичное производство
													КАРТА 115				Лист 6
III. ОТЛИВКИ ИЗ АЛЮМИНИЕВЫХ СПЛАВОВ
Газовая заварка
Раковины
N позиции	Глубина раковины b, мм, до	Длина раковины (наибольшая) или диаметр l, мм, до
		2	4	6	8	10	12	15	20	25	30	35		40	45	50	60
		Время на дефект, мин.
47	2	0,41	0,54	0,63	0,70	0,77	0,82	0,90	1,00	1,09	1,18	1,25		1,32	1,38	1,43	1,54
48	4	0,56	0,74	0,86	0,97	1,05	1,13	1,23	1,38	1,51	1,62	1,72		1,81	1,90	1,98	2,12
49	6	0,68	0,89	1,04	1,16	1,27	1,36	1,48	1,67	1,82	1,95	2,07		2,18	2,28	2,38	2,56
50	8	0,77	1,01	1,19	1,33	1,45	1,56	1,70	1,90	2,07	2,23	2,36		2,49	2,61	2,72	2,92
51	10	-	-	1,31	1,47	1,61	1,73	1,88	2,10	2,30	2,47	2,62		2,76	2,89	3,01	3,23
Индекс		а	б	в	г	д	е	ж	з	и	к	л		м	н	о	п

N позиции	Глубина трещины b, мм, до	Длина трещины l, мм, до
		10	20	30	40	50	60	70	80	90	100
		Время на дефект, мин.
52	5	1,34	1,67	1,96	2,09	2,25	2,38	2,50	2,61	2,71	2,82
53	10	1,95	2,44	2,78	3,04	3,27	3,46	3,64	3,89	3,94	4,08
54	20	3,54	4,04	4,22	4,75	5,04	5,29	5,52	5,74	5,74	5,93
Индекс		а	б	в	г	д	е	ж	з	и	к

ЗАВАРКА ДЕФЕКТОВ											Мелкосерийное и единичное производство
											КАРТА 115			Лист 7
Электродуговая сварка
Раковины
N позиции	Глубина раковины b, мм, до	Длина раковины (наибольшая) или диаметр l, мм до
		2	4	6	8	10	12	15	20	25	30	35	40	45	50	60
		Время на дефект, мин.
55	2	0,16	0,26	0,34	0,41	0,47	0,53	0,61	0,74	0,85	0,96	1,06	1,15	1,22	1,33	1,50
56	4	0,20	0,32	0,42	0,50	0,58	0,66	0,66	0,76	0,91	1,05	1,19	1,31	1,43	1,55	1,65
57	6	0,23	0,36	0,47	0,57	0,66	0,75	0,86	1,03	1,29	1,35	1,40	1,62	1,75	1,88	2,11
58	8	0,25	0,40	0,52	0,62	0,72	0,81	0,94	1,13	1,31	1,47	1,63	1,77	1,92	2,05	2,31
59	10	-	-	0,55	0,67	0,77	0,87	1,00	1,40	1,58	1,74	1,90	2,05	2,20	2,20	2,48
60	15	-	-	-	0,76	0,88	0,99	1,14	1,37	1,59	1,79	1,98	2,16	2,32	2,49	2,81
Индекс		а	б	в	г	д	е	ж	з	и	к	л	м	н	о	п

N позиции	Глубина раковины b, мм, до	Длина трещины l, мм, до
		10	20	30	40	50	60	70	80	90	100
		Время на дефект, мин.
61	5	1,20	1,50	1,71	1,87	2,01	2,13	2,24	2,34	2,43	2,51
62	10	1,75	2,18	2,48	2,72	2,92	3,10	3,25	3,40	3,53	3,65
Индекс		а	б	в	г	д	е	ж	з	и	к

I КАТЕГОРИЯ СЛОЖНОСТИ	КАРТА 116	Лист 1
Характеристика сложности
Отливки простой конфигурации с прямолинейными и криволинейными поверхностями с небольшим количеством окон, конструктивных ребер, выступов или углублений, с несколькими несложными открытыми стержнями и болванами. Места обработки легко доступны в процессе выполнения очистно-обрубных работ

I КАТЕГОРИЯ СЛОЖНОСТИ	КАРТА 116	Лист 2

I КАТЕГОРИЯ СЛОЖНОСТИ	КАРТА 116	Лист 3

II КАТЕГОРИЯ СЛОЖНОСТИ	КАРТА 117	Лист 1
Характеристика сложности Отливки с прямолинейными и криволинейными поверхностями с наличием углублений, конструктивных ребер и выступов высотой до 100 мм, не усложняющих процесса очистно-обрубных работ, с простыми по конфигурации открытыми и закрытыми стержнями, удаляемыми через окна, сечение которых обеспечивает свободное удаление простых каркасов, рамок, прутков

II КАТЕГОРИЯ СЛОЖНОСТИ	КАРТА 117	Лист 2

II КАТЕГОРИЯ СЛОЖНОСТИ	КАРТА 117	Лист 3

III КАТЕГОРИЯ СЛОЖНОСТИ	КАРТА 118	Лист 1
Характеристика сложности
Отливки с прямолинейными и криволинейными поверхностями, с наличием выступов и углублений, окон, внутренних перегородок, конструктивных ребер высотой 100 - 200 мм, расстояние между которыми несколько усложняет процесс очистно-обрубных работ, с преобладающим количеством закрытых стержней простой конфигурации, имеющих по два и более знака. Стержни удаляются через окна, сечение которых меньше сечения тела стержня, что несколько затрудняет извлечение простых проволочных каркасов, рамок, прутков

III КАТЕГОРИЯ СЛОЖНОСТИ	КАРТА 118	Лист 2

III КАТЕГОРИЯ СЛОЖНОСТИ	КАРТА 118	Лист 3

IV КАТЕГОРИЯ СЛОЖНОСТИ	КАРТА 119	Лист 1
Характеристика сложности Отливки с фигурными очертаниями, сложные по конфигурации, с пересекающимися под различными углами поверхностями, с большим количеством выступов, углублений, перегородок, конструктивных ребер высотой свыше 200 мм, расположенных близко друг от друга и значительно затрудняющих очистно-обрубные работы, со сложными закрытыми стержнями, удаляемыми через один знак, а также с небольшим количеством сложных стержней, удаляемых через несколько знаков, но с сечением, значительно меньшим сечения тела стержня, что требует разрубки проволочных каркасов и литых рамок внутри отливки в процессе их извлечения

IV КАТЕГОРИЯ СЛОЖНОСТИ	КАРТА 119	Лист 2

IV КАТЕГОРИЯ СЛОЖНОСТИ	КАРТА 119	Лист 3

V КАТЕГОРИЯ СЛОЖНОСТИ	КАРТА 120	Лист 1
Характеристика сложности Отливки, поверхность которых состоит из многих выступающих частей, и каждая часть имеют свою сложную конфигурацию со многими конструктивными ребрами, выступами и углублениями, со сложной системой и конфигурацией закрытых и открытых особо сложных стержней, образующих глубокие каналы и тонкие отводы с труднодоступными местами обработки, требующими большой осторожности и высокой квалификации исполнителей в процессе выполнения очистно-обрубных работ

V КАТЕГОРИЯ СЛОЖНОСТИ	КАРТА 120	Лист 2

V КАТЕГОРИЯ СЛОЖНОСТИ	КАРТА 120	Лист 3
