"РД 31.64.27-94. Размещение на судне станций спутниковой связи. Правила и нормы проектирования"
(введен в действие Инструктивным письмом Минтранса России от 29.08.1994 N ДМТ-35/1667)

Разработан АОЗТ Центральным научно-исследовательским и проектно-конструкторским институтом морского флота (ЦНИИМФ)

Заместитель генерального директора по научной работе Р.Н. Черняев

Руководитель разработки А.Г. Чернов

Ответственный исполнитель Н.Д. Михин

Согласован КБ "Связьморпроект"

Главный инженер Г.А. Павлович

Морским Регистром

Главный инженер Ю.И. Быков

ГП "Морсвязьспутник"

Генеральный директор В.А. Богданов

Утвержден Департаментом морского транспорта

Заместитель директора С.В. Палехов

Настоящий руководящий документ (РД) распространяется на приемо-передающую аппаратуру морской спутниковой связи типов ИНМАРСАТ-A, ИНМАРСАТ-B, ИНМАРСАТ-M, ИНМАРСАТ-C по классификации Международной организации морской спутниковой связи (ИНМАРСАТ). РД предназначен для проектных организаций Департамента морского транспорта Министерства транспорта Российской Федерации (РФ), Главного управления судостроительной промышленности и других ведомств осуществляющих установку на морских и речных судах судовых станций спутниковой связи (ССС). РД устанавливает правила и нормы проектирования судов в части размещения ССС, уменьшения влияния судовых верхнепалубных конструкций на качество и надежность связи, обеспечения электромагнитной совместимости (ЭМС) станций с радиооборудованием судна, соблюдения допустимых норм на СВЧ излучения от ССС и норм на допустимые уровни вибрации в местах установки оборудования станций на судах.

1.1. РД следует применять при проектировании, переоборудовании и модернизации судов с установкой ССС.

1.2. Требования РД необходимо учитывать при разработке проекта на установку аппаратуры морской спутниковой связи, монтаже и размещении надпалубного (НО) и подпалубного оборудования (ПО) станций на судах.

1.3. Надпалубное оборудование ССС в зависимости от типа станций включает: защитное радиопрозрачное укрытие (РПУ), антенну на гиростабилизированной платформе (для морских стандартов ИНМАРСАТ-A, ИНМАРСАТ-B, ИНМАРСАТ-M) с приводами по азимуту и углу места; радиоэлектронное оборудование размещенное под РПУ (диплексер, малошумящий усилитель, антенный усилитель мощности, преобразователь высокой частоты и пр.).

1.4. Подпалубное оборудование ССС включает: блок (стойку) радиоэлектроники приемо-передающего устройства (ППУ), блок питания, оконечные устройства (пульт управления, дисплей или специальный компьютер, телефонный аппарат, вызывное устройство, телетайп или принтер, в зависимости от типа станции). Дополнительно к станции могут подключаться факсимильный аппарат, модем и персональный компьютер не входящие в состав штатного оборудования станции.

1.5. При наличии неоговоренных в данном РД вопросов необходимо руководствоваться требованиями Правил морского Регистра РФ, РД 5.84.00-86 "Антенно-фидерные устройства судовой аппаратуры. Нормы и правила проектирования", технической документации на судовые станции спутниковой связи и их составные части.

1.6. Требования по размещению НО и ПО ССС направлены на обеспечение оптимального выбора места установки станции, уменьшение влияния верхнепалубных конструкций на усиление и диаграмму направленности антенн ССС, снижение уровня наводимых на входные цепи ССС напряжений и помех от радиосредств судна, уменьшение уровней вибрации ССС в местах установки оборудования и обеспечение допустимых для здоровья человека норм СВЧ излучений от ССС на судах.

2.1. Антенный пост (АП), включающий все НО ССС, устанавливается на палубе верхнего мостика или на мачтах судов, которые могут выдержать необходимую нагрузку, не затеняя сигнальные огни судна.

2.1.1. АП ССС следует размещать на фундаменте (опоре), который должен выдерживать общую массу антенного устройства и возможное увеличение массы от осадков, ожидаемый момент сил, воздействующий на фундамент при максимально допустимых значениях килевой и бортовой качки и ветра в соответствии с рисунком 1.

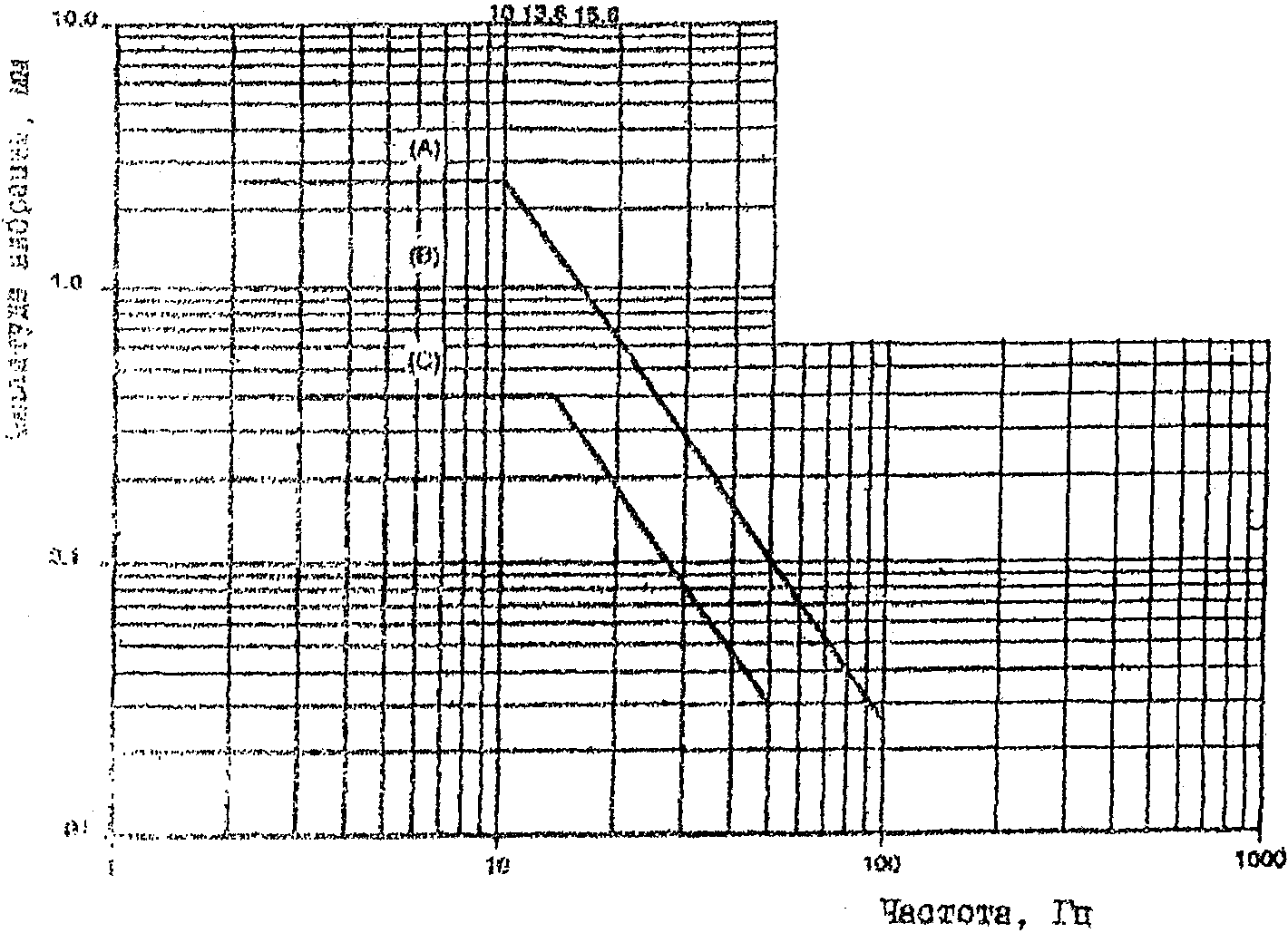

2.1.2. Допускается установка АП ССС на площадке с антенным комплексом РЛС или на мачте при выполнении требований к допустимым нагрузкам согласно рисунка 2 и пространственному разнесению антенн в соответствии с п. 2.7.1.

2.2. Конкретное место установки АП ССС выбирается проектировщиком с учетом следующих факторов:

влияния препятствий на судне (антенн, мачт, труб и других верхнепалубных конструкций);

обеспечения ЭМС станции с радиооборудованием судна;

соблюдения норм на СВЧ излучения от антенны станции;

соблюдения норм на уровни вибрации в месте установки станции.

Разнообразие расположения радиоэлектронных средств даже на однотипных судах требует проведения работ по оптимальному выбору места размещения АП ССС на каждом судне в отдельности.

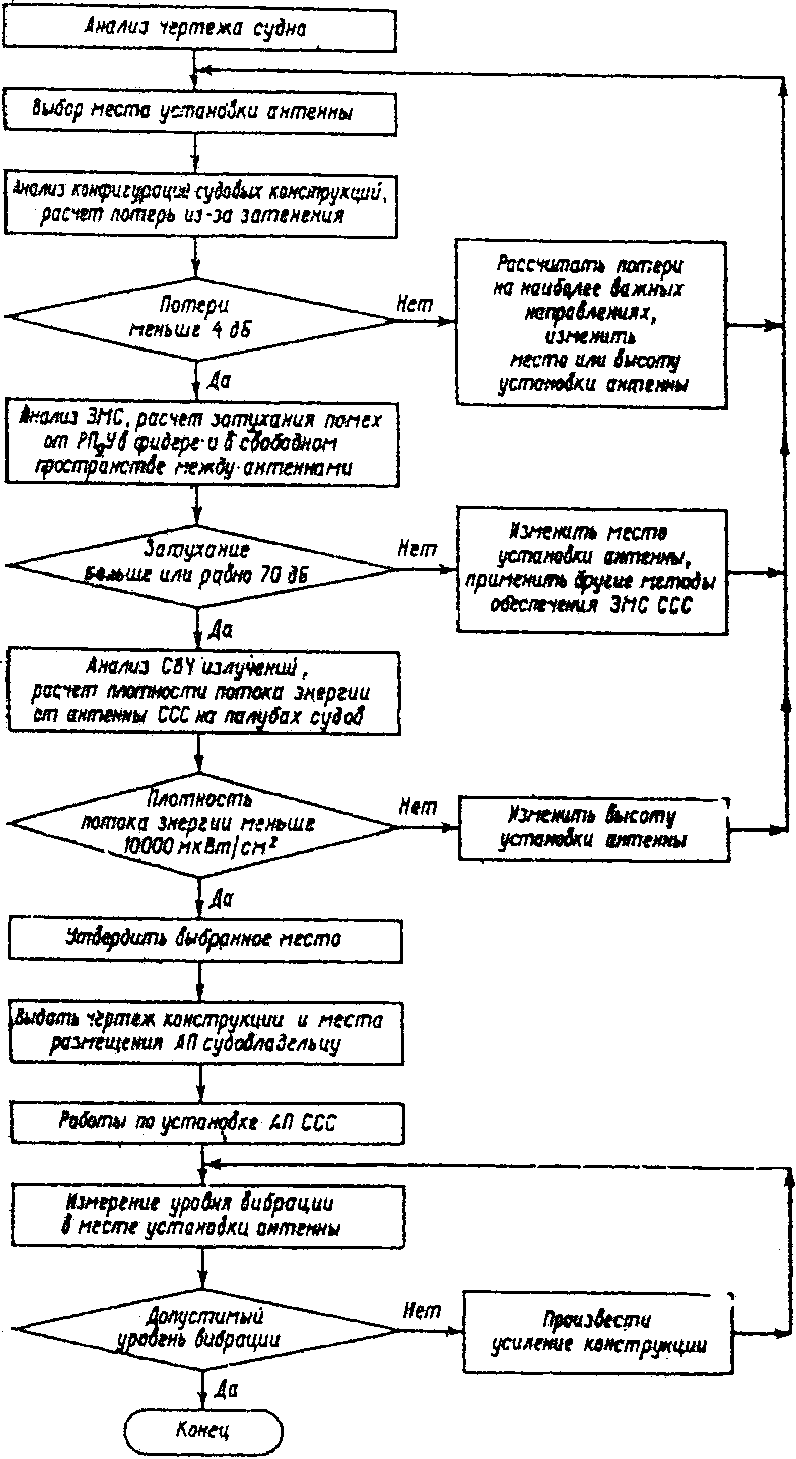

2.2.1. При выборе места установки антенны ССС рекомендуется пользоваться алгоритмом, приведенным на рисунке 3.

2.3. Антенну ССС следует размещать таким образом, чтобы верхнепалубные конструкции судна по возможности не попадали в области азимутальных направлений главного лепестка диаграммы направленности антенны при всех рабочих углах места.

2.3.1. На рисунке 4а приведен рекомендуемый угловой размер незатеняемой зоны для параболических антенн ССС ИНМАРСАТ-A, B, M.

2.3.2. Антенну ССС ИНМАРСАТ-C, являющуюся частью оборудования ГМССВ и имеющую круговую диаграмму направленности, рекомендуется размещать как показано на рисунке 4б.

2.3.3. Для нестабилизированной и ненаправленной антенны ССС ИНМАРСАТ-C во всех азимутальных направлениях не должно быть теневых секторов свыше 2 градусов создаваемых судовыми конструкциями в радиусе 1 м от антенны при углах места выше минус 15 градусов.

2.3.4. Если для ССС ИНМАРСАТ-C применяется стабилизированная направленная антенна, то ее установка производится таким образом, чтобы по азимуту не было теневых секторов свыше 6 градусов от судовых конструкций в радиусе 10 м от антенны при углах места минус 5 градусов и выше.

2.4. При невозможности устранения любых препятствий из района главного лепестка диаграммы направленности антенны станций ИНМАРСАТ-A, B, M необходимо выполнять следующие требования:

2.4.1. В радиусе 3 м от антенны станции не должны находиться препятствия диаметром 15 см и более.

2.4.2. Допустимая величина потерь для прохождения сигналов для ССС ИНМАРСАТ-A не должна превышать 4 дБ.

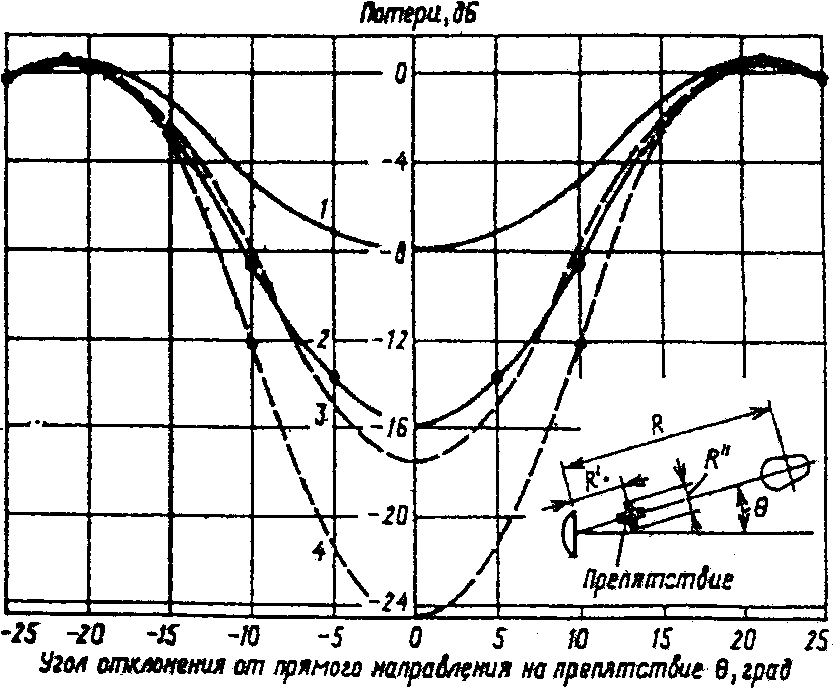

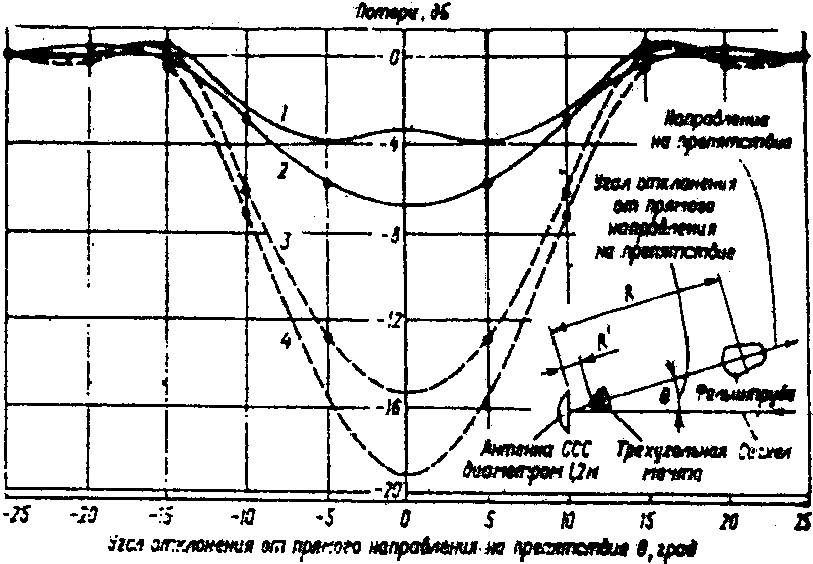

2.4.3. Для определения потерь из-за препятствий и допустимых расстояний от них при проектировании места установки антенны необходимо пользоваться данными, приведенными на рисунках 5 - 13.

Эффективная площадь затенения от нецилиндрического препятствия рассчитывается как часть эффективной зоны распространения в соответствии с рисунками 4, 11, 13.

2.4.4. При потерях от препятствий более 4 дБ качество и надежность связи существенно ухудшаются, возможно полное нарушение связи. Области с потерями более 8 дБ считаются зоной непрохождения сигналов в соответствии с рис. 10.

2.5. При наличии неустраняемых препятствий в азимутальных и угломестных (меридиональных) направлениях антенны для ССС ИНМАРСАТ-A, B, M следует составить диаграмму углов обзора по азимуту (АЗ) и углу места (УМ), что даст возможность судовому оператору учесть эти факторы в период эксплуатации станции.

2.6. Для обеспечения ЭМС ССС с радиооборудованием судна необходимо применять организационные и технические методы, указанные в пунктах 2.7 - 2.13.

2.7. При размещении на судне антенны ССС и антенн РЛС должны выполняться следующие требования:

2.7.1. Пространственное разнесение электрических центров антенн ССС и РЛС диапазона 3 см (9,3 - 9,5 ГГц) по вертикали при установке антенного поста ССС на площадке с антенным комплексом РЛС должно быть не менее 1,5 м.

2.7.2. Пространственное разнесение антенн ССС и РЛС диапазонов 3 см (9,3 - 9,5 ГГц) и 10 см (2,9 - 3,1 ГГц) при размещении антенны ССС в других местах должно соответствовать данным, приводимым на рисунке 14.

2.7.3. При горизонтальном разнесении антенн ССС и РЛС диапазона 3 либо 10 см на расстояние менее 5 м угол между горизонталью из электрического центра антенны РЛС и прямой из него до кромки РПУ АП ССС должен быть не менее 15 градусов в соответствии с рис. 14а.

2.7.4. При горизонтальном разнесении антенн ССС и РЛС диапазона 3 либо 10 см на расстояние 5 м и более угол между горизонталью из электрического центра антенны РЛС и прямой из него до кромки РПУ АП ССС должен быть не менее 10 градусов.

2.7.5. При невозможности размещения антенны РЛС диапазона 10 см и антенны ССС в соответствии с подпунктами 2.7.2. - 2.7.4 они могут быть размещены на одном уровне по вертикали, при этом расстояние между ними в горизонтальном направлении должно быть не менее 5 м согласно рисунка 14б, а сектор затенения от антенны ССС для РЛС должен находиться не по курсу судна.

2.8. Пространственное разнесение антенны ССС и антенны радиопередатчика связи декаметрового диапазона волн мощностью 1 кВт и более должно быть не менее 5 м, и выбираться в соответствии с подпунктом 2.10.1.

Расстояние от ввода главной антенны радиопередатчика гектометрового диапазона волн до антенны ССС должно быть не менее 5 м.

2.9. Пространственное разнесение антенн радиооборудования связи метрового диапазона волн, спутниковых приемоиндикаторов и антенны ССС должно быть не менее 4 м.

2.10. На этапе проектирования места размещения антенны ССС ИНМАРСАТ-A, B, M на судне обеспечение ЭМС станции с радиопередающими устройствами (РПдУ) декаметровых волн, работающими на широкодиапазонную антенну (типа ШПА-11) при мощности 1 кВт, необходимо производить следующими методами:

2.10.1. Расстояние между антенной ССС и антенной РПдУ декаметровых волн следует выбирать таким образом, чтобы общее затухание помех от гармоник РПдУ в фидере и в свободном пространстве между антеннами на частотах 1,5 - 1,6 ГГц составляло не менее 70 дБ.

2.10.2. Для определения расстояния между антеннами при равных длинах фидера РПдУ декаметровых волн удобно пользоваться графиками приведенными на рисунках 15 - 16.

2.11. При невозможности размещения антенны ССС в соответствии с подпунктами 2.10.1, 2.10.2 АП ССС следует устанавливать по другую сторону от имеющихся судовых верхнепалубных конструкций (мачт с антенным комплексом РЛС, фальштруб). Это уменьшает влияние помех от антенны РПдУ декаметровых волн на станцию, но не дает гарантий полного их устранения.

2.12. Минимальное расстояние от АП ССС ИНМАРСАТ-A, B, M до магнитного компаса (МК) должно составлять не менее 2,6 м. При расстоянии 2 м между АП ССС и МК изменение некомпенсируемой и являющейся функцией ориентации антенны ССС остаточной девиации МК доходит до 1,5 градусов. Расстояние от АП ССС ИНМАРСАТ-C до МК должно составлять не менее 1,5 метра.

2.13. Санитарные нормы на СВЧ излучения определяются ГОСТ 12.1.006-84 "ССБТ Электромагнитные поля радиочастот. Допустимые уровни на рабочих местах и требования к проведению контроля". Для обеспечения санитарных норм на СВЧ излучения при размещении НО и эксплуатации ССС на судах должны выполняться следующие требования:

2.13.1. Электрический центр антенны ССС ИНМАРСАТ-A, B, M должен находиться на высоте не менее 3 м от верхнего мостика судна, АП ССС ИНМАРСАТ-C размещается в соответствии с рис. 4б.

2.13.2. Предельно допустимый уровень (пду) плотности потока энергии (ППЭ) на рабочих местах следует определять в соответствии с ГОСТ 12.1.006-84 исходя из допустимой энергетической нагрузки (ЭН) на организм человека с учетом времени воздействия излучений по формуле

ППЭпду - предельно допустимое значение ППЭ, Вт/м;

ЭНпду - нормированная величина энергетической нагрузки за рабочий день (для антенн ССС нормированная величина ЭН равна 2 Вт ч/м, или 200 мкВт ч/см);

Т - время пребывания в зоне облучения за рабочую смену, ч.

Максимальное значение ППЭ не должно превышать 10 Вт/м или (1000 мкВт/см).

Таким образом, запрещается пребывание людей в зоне СВЧ излучения, где ППЭ более 1000 мкВт/см.

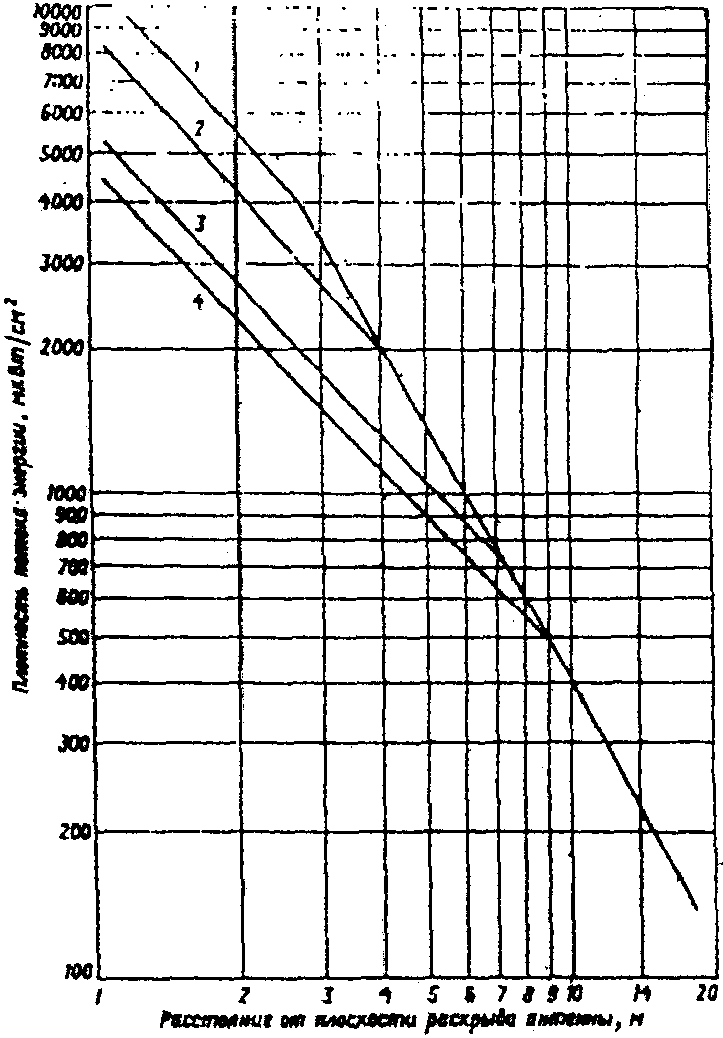

2.13.3. Для определения ППЭ от антенн различного диаметра ССС ИНМАРСАТ-A, B, M, C при работе на передачу следует пользоваться графиками приведенными на рисунках 17 и 18, а для дальной зоны излучения антенны (примерно R > 4) и формулой: ППЭ = P G/(4 R L), где P - мощность передатчика, G - коэффициент усиления антенны в данном направлении, R - расстояние до антенны, L - коэффициент поглощения среды, - длина волны.

2.13.4. Величина ППЭ 10 Вт/м (1000 мкВт/м) в главном лепестке диаграммы направленности (ДН) создается на различных расстояниях от параболической антенны ССС в зависимости от ее диаметра (0,6 ... 2 м) - 8 - и нормируемой для каждого стандарта эквивалентной изотропной излучаемой мощности (ЭИИМ), равной произведению мощности передатчика P на коэффициент усиления антенны G согласно рисунков 17 и 18). Ближе этих расстояний запрещается пребывание людей в этих зонах при работе ССС на передачу.

По требованиям ИНМАРСАТ величина ЭИИМ в прямом направлении на спутник нормируется и составляет: для ССС ИНМАРСАТ-A 36 дБВт (с допусками +1, -2 дБВ), для ССС ИНМАРСАТ-B 33 дБВт (с возможностью автоматического снижения с шагом -4 дБ до минимального уровня 25 дБВт), для ССС ИНМАРСАТ-M 27 дБВт (режим высокой мощности) и 21 дБВт (режим низкой мощности), для ССС ИНМАРСАТ-C не более 16 дБВт (в соответствии с рис. 18а).

2.13.5. Время пребывания в зоне излучения главного лепестка, ДН параболической антенны ССС работающей на передачу, где значение ППЭ равно 10 Вт/м, в соответствии с формулой п. 2.13.2., не должно превышать 12 мин.

2.13.6. Коэффициент усиления боковых лепестков ДН параболической антенны ССС ИНМАРСАТ-A, B определяется по формулам:

G = 8 дБ при 16 < A < 21, G = (41 - log25A) дБ при 21 < A < 57,

G = 3 дБ при A > 57, где A - угол отклонения от оси основного лепестка ДН антенны ССС, град.

Время пребывания в зоне излучения первого бокового лепестка ДН ССС на расстоянии 1 м от параболической антенны диаметром 1,3 м составляет 96 мин, а ППЭ в этом месте 1,24 Вт/м.

2.13.7. Коэффициент усиления боковых лепестков ДН осе-симметричной (параболической) антенны ССС ИНМАРСАТ-M определяется по формулам:

G = (46 - 25logA) дБ при 40 < A < 110,

G = -5 дБ при A > 110.

2.13.8. Коэффициент усиления боковых лепестков ДН горизонтальной одноразмерной антенной решетки ССС ИНМАРСАТ-M определяется по формулам:

- по углу места: G = (15 - 0,0012A) при 20 < A < 130.

2.13.9. Коэффициент усиления боковых лепестков ДН вертикальной линейной антенной решетки ССС ИНМАРСАТ-M определяется по формуле:

- по азимуту: всенаправленная.

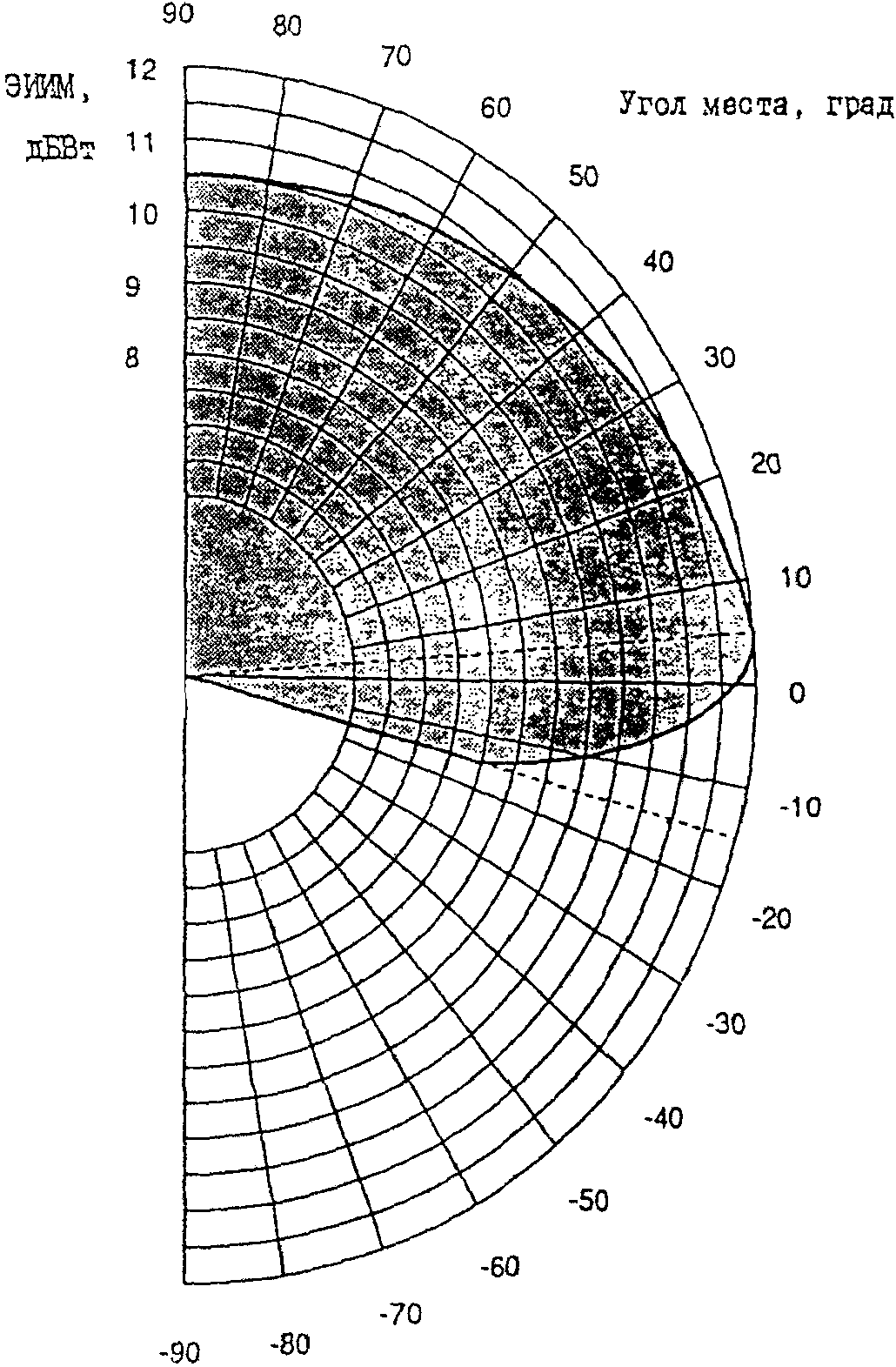

2.13.10. ДН изотропной антенны с правосторонней круговой поляризацией ССС ИНМАРСАТ-C, характеризующая изменение ЭИИМ и соответственно усиления в зависимости от угла места, приведена на рис. 18.

2.14. Опасные зоны СВЧ излучений от антенны ССС - 10 Вт/м и выше должны быть обозначены надписями или табличками. При необходимости следует применять специальные меры защиты в соответствии с РД 5.8713-85 "Аппаратура радиосвязи и радиолокации. Методы оценки электромагнитных полей и средства защиты личного состава судов от облучения". Не рекомендуется пребывание людей ближе 10 м от антенны ССС ИНМАРСАТ-A, B и 2,6 м от антенны ССС ИНМАРСАТ-M в основном лепестке ДН при работе ССС на передачу.

2.15. АП ССС в соответствии с ОСТ 5.0531-86 "Вибрация на судах. Нормы и метод измерения вибрации установленных средств автоматизации, радиосвязи и электронавигации не должен размещаться в местах, где вибрационное ускорение выше значений, указанных в таблице 1 для мачт и специальных надпалубных конструкций.

2.15.1. Особое внимание следует обратить на исключение вибрации в горизонтальном направлении в диапазоне частот 19 - 22 Гц с амплитудой более 0,1 мм, и обеспечение требований таблицы 1 и рисунка 19, а также пункта 5.1.20 Правил морского Регистра РФ (Бюллетень изменений и дополнений N 2, 1991).

2.15.2. После установки АП ССС на новых судах при ходовых испытаниях следует измерить уровни его вибрации в диапазоне частот от 4 до 40 Гц в соответствии с ОСТ 5.0531-85. При превышении норм необходимо уменьшить вибрацию АП.

2.16. Постамент АП должен обеспечивать:

минимизацию вибрации до допустимых пределов;

возможность доступа радиоспециалистов судна и подвод кабелей к НО, размещенному внутри РПУ АП.

3.1. ППУ ССС должно размещаться в экранированном помещении радиопередатчиков, агрегатной, радарной или другом необслуживаемом помещении судна.

При невозможности такого размещения допускается размещать ППУ в радиорубке или операторской.

3.2. Пульт оператора, телетайпный аппарат и дисплей станции должны устанавливаться в радиорубке или операторской, так чтобы оператор мог с ними работать с одного рабочего места.

3.3. ПО ССС не должно размещаться в местах, где уровень вибрации выше значений указанных в таблице 1 для радиорубки и в таблице 2 для ПО. Требования к размещению ССС ИНМАРСАТ-C определяются также данными на рисунке 19.
