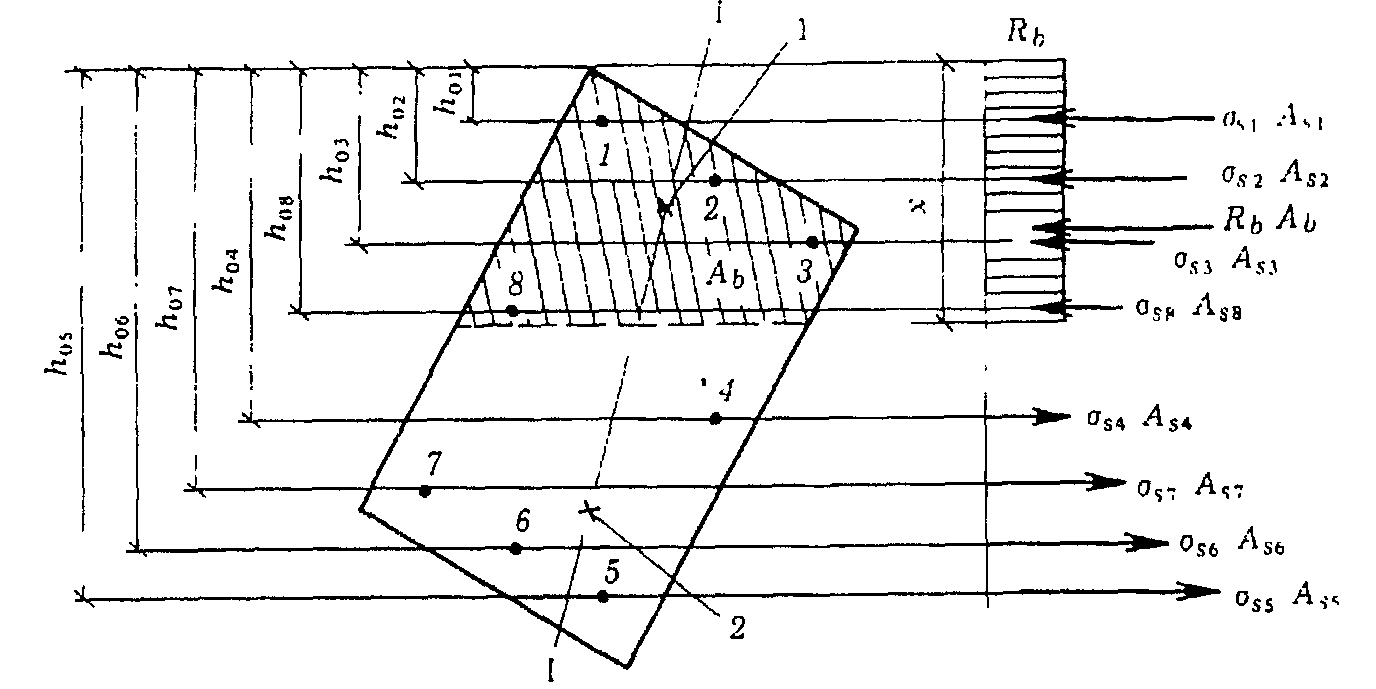

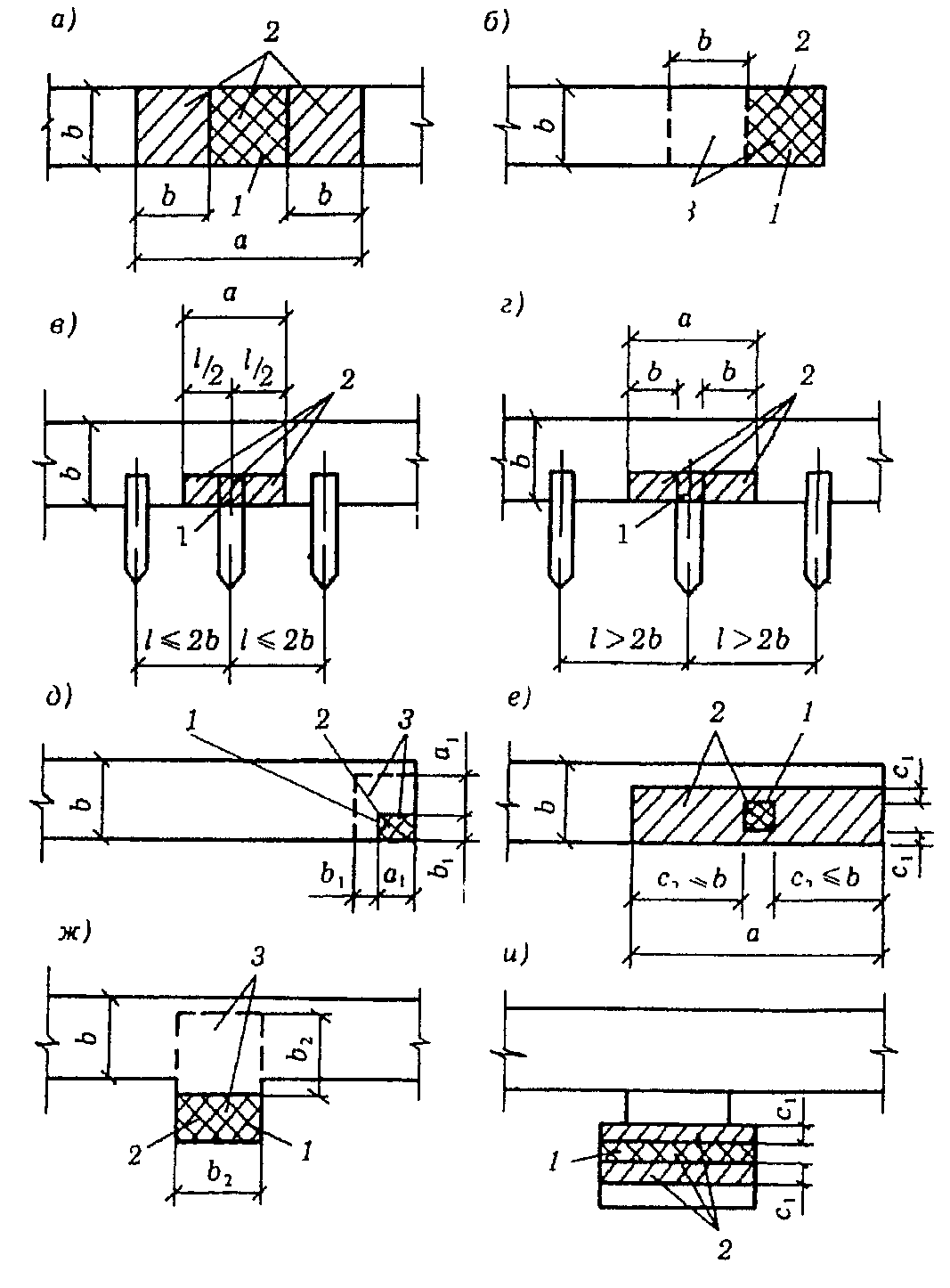

"СНиП 2.03.01-84*. Строительные нормы и правила. Бетонные и железобетонные конструкции"
(утв. Постановлением Госстроя СССР от 20.08.1984 N 136)
(ред. от 12.11.1991)

Список изменяющих документов (в ред. Изменений, утв. Постановлениями Госстроя СССР от 08.07.1988 N 132, от 25.08.1988 N 169, от 12.11.1991 N 11)

Условия работы конструкций	Категория требований к трещиностойкости железобетонных конструкций и предельно допустимая ширина acrc1 и acrc2 раскрытия трещин, мм, обеспечивающие ограничение проницаемости конструкций
1 Элементы, воспринимающие давление жидкостей и газов при сечении:
полностью растянутом	1-я категория <1>
частично сжатом	3-я категория; acrc1 = 0,3; acrc2 = 0,2
2. Элементы, воспринимающие давление сыпучих тел	3-я категория; acrc1 = 0,3; acrc2 = 0,2
<1> Конструкции должны преимущественно выполняться предварительно напряженными. При специальном обосновании допускается выполнять эти конструкции без предварительного напряжения, в этом случае к их трещиностойкости предъявляются требования 3-й категории.

Условия эксплуатации конструкций	Категория требований к трещиностойкости железобетонных конструкций и предельно допустимая ширина acrc1 и acrc2, мм, раскрытия трещин, обеспечивающие сохранность арматуры
	стержневой классов А-I, А-II, А-III, А-IIIв и А-IV; проволочной классов В-I и Вр-I	стержневой классов А-V и А-VI; проволочной классов В-II, Вр-II, К-7 и К-19 при диаметре проволоки 3,5 мм и более	проволочной классов В-II, Вр-II и К-7 при диаметре проволоки 3 мм и менее, стержневой класса Ат-VII
1. В закрытом помещении	3-я категория; acrc1 = 0,4; acrc2 = 0,3	3-я категория; acrc1 = 0,3; acrc2 = 0,2	3-я категория; acrc1 = 0,2; acrc2 = 0,1
2. На открытом воздухе, а также в грунте выше или ниже уровня грунтовых вод	3-я категория; acrc1 = 0,4; acrc2 = 0,3	3-я категория; acrc1 = 0,2; acrc2 = 0,1	2-я категория; acrc1 = 0,2
3. В грунте при переменном уровне грунтовых вод	3-я категория; acrc1 = 0,3; acrc2 = 0,2	2-я категория; acrc1 = 0,2	2-я категория; acrc1 = 0,1
Примечания: 1. Обозначения классов арматуры - в соответствии с п. 2.24а. 2. В канатах подразумевается проволока наружного слоя. 3. Для конструкций со стержневой арматурой класса А-V, эксплуатируемых в закрытом помещении или на открытом воздухе, при наличии опыта проектирования и эксплуатации таких конструкций значения acrc1 и acrc2 допускается увеличивать на 0,1 мм по отношению к приведенным в настоящей таблице.

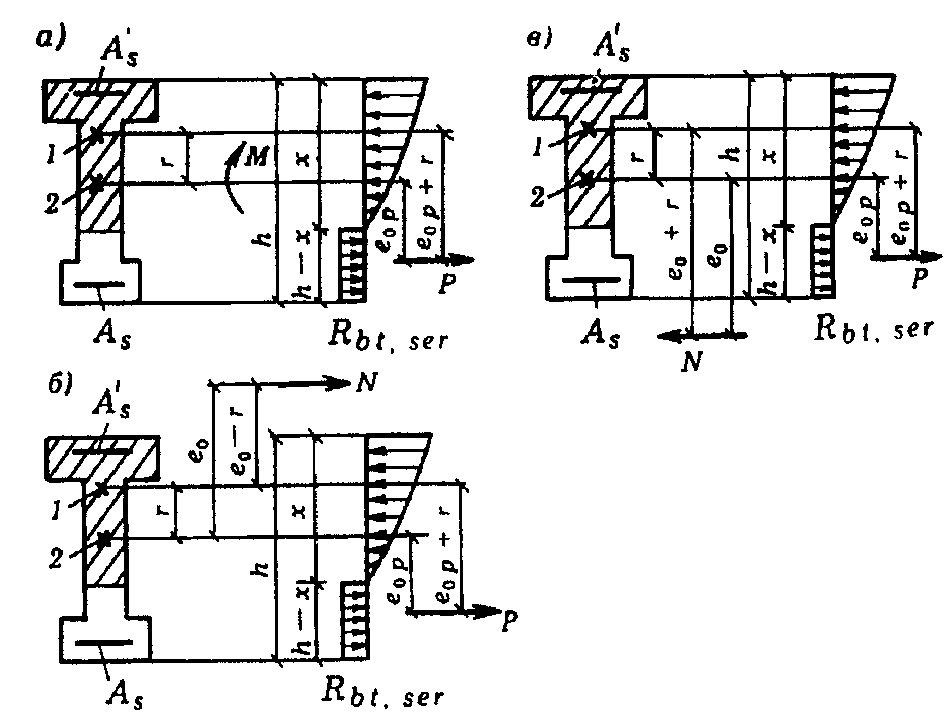

Категория требований к трещиностойкости железобетонных конструкций	Нагрузки и коэффициенты надежности по нагрузке , принимаемые при расчете
	по образованию трещин	по раскрытию трещин		по закрытию трещин
		непродолжительному	продолжительному
1	Постоянные, длительные и кратковременные при <*>	-	-	-
2	Постоянные, длительные и кратковременные при <*> (расчет производится для выяснения необходимости проверки по непродолжительному раскрытию трещин и по их закрытию)	Постоянные, длительные и кратковременные при	-	Постоянные и длительные при
3	Постоянные, длительные и кратковременные при (расчет производится для выяснения необходимости проверки по раскрытию трещин)	То же	Постоянные и длительные при	-
<*> Коэффициент принимается как при расчете по прочности. Примечания: 1. Длительные и кратковременные нагрузки принимаются с учетом указаний п. 1.12*. 2. Особые нагрузки учитываются в расчете по образованию трещин в тех случаях, когда наличие трещин приводит к катастрофическому положению (взрыву, пожару и т.п.).

ИС NORMPROD: примечание. Нумерация таблиц приведена в соответствии с официальным текстом документа.

Факторы, вызывающие потери предварительного напряжения арматуры	Значения потерь предварительного напряжения, МПа, при натяжении арматуры
	на упоры		на бетон
А. Первые потери
1. Релаксация напряжений арматуры:
при механическом способе натяжения арматуры:
а) проволочной			-
б) стержневой			-
при электротермическом и электротермомеханическом способах натяжения арматуры:
в) проволочной			-
г) стержневой	Здесь принимается без учета потерь, МПа. Если вычисленные значения потерь окажутся отрицательными, их следует принимать равными нулю		-
2. Температурный перепад (разность температур натянутой арматуры в зоне нагрева и устройства, воспринимающего усилие натяжения при прогреве бетона)	Для бетона классов B15 - B40 -		-
	Для бетона класса B45 и выше - , где - разность между температурой нагреваемой арматуры и неподвижных упоров (вне зоны нагрева), воспринимающих усилие натяжения, °C. При отсутствии точных данных принимается . При подтягивании напрягаемой арматуры в процессе термообработки на величину, компенсирующую потери от температурного перепада, последние принимаются равными нулю		-
3. Деформации анкеров, расположенных у натяжных устройств	, где - обжатие опрессованных шайб, смятие высаженных головок и т.п., принимаемое равным 2 мм; смещение стержней в инвентарных зажимах, определяемое по формуле ; d - диаметр стержня, мм; l - длина натягиваемого стержня (расстояние между наружными гранями упоров формы или стенда), мм. При электротермическом способе натяжения потери от деформаций анкеров в расчете не учитываются, так как они учтены при определении значения полного удлинения арматуры		, где - обжатие шайб или прокладок, расположенных между анкерами и бетоном элемента, принимаемое равным 1 мм; - деформация анкеров стаканного типа, колодок с пробками, анкерных гаек и захватов, принимаемая равной 1 мм; l - длина натягиваемого стержня (элемента), мм
4. Трение арматуры:
а) о стенки каналов или о поверхность бетона конструкций	-		где e - основание натуральных логарифмов; , - коэффициенты, определяемые по табл. 6; x - длина участка от натяжного устройства до расчетного сечения, м; - суммарный угол поворота оси арматуры, рад; - принимается без учета потерь
б) об огибающие приспособления	, где e - основание натуральных логарифмов; - коэффициент, принимаемый равным 0,25; - суммарный угол поворота оси арматуры, рад; - принимается без учета потерь
5. Деформация стальной формы при изготовлении предварительно напряженных железобетонных конструкций	, где - коэффициент, определяемый по формулам: при натяжении арматуры домкратом ; при натяжении арматуры намоточной машиной электротермомеханическим способом (50% усилия создается грузом) , n - число групп стержней, натягиваемых неодновременно; - сближение упоров по линии действия усилия P, определяемое из расчета деформации формы; l - расстояние между наружными гранями упоров. При отсутствии данных о технологии изготовления и конструкции формы потери от ее деформации принимаются равными 30 МПа. При электротермическом способе натяжения потери от деформации формы в расчете не учитываются, так как они учтены при определении полного удлинения арматуры		-
6. Быстронатекающая ползучесть для бетона:
а) естественного твердения	; , где и - коэффициенты, принимаемые: , но не более 0,8; , но не более 2,5 и не менее 1,1; - определяются на уровне центров тяжести продольной арматуры S и S' с учетом потерь по поз. 1 - 5 настоящей таблицы. Для легкого бетона при передаточной прочности 11 МПа и ниже вместо множителя 40 принимается множитель 60		-
б) подвергнутого тепловой обработке	Потери вычисляются по формулам поз. 6а настоящей таблицы с умножением полученного результата на коэффициент, равный 0,85		-
Б. Вторые потери
7. Релаксация напряжений арматуры:
а) проволочной	-
б) стержневой	-		(см. пояснения к поз. 1 настоящей таблицы)
8. Усадка бетона (см. п. 1.26):	Бетон естественного твердения	Бетон, подвергнутый тепловой обработке при атмосферном давлении	Независимо от условий твердения бетона
тяжелого классов:
а) B35 и ниже	40	35	30
б) B40	50	40	35
в) B45 и выше	60	50	40
мелкозернистого групп:
г) А	Потери определяются по поз. 8а, б настоящей таблицы с умножением на коэффициент, равный 1,3		40
д) Б	Потери определяются по поз. 8а настоящей таблицы с умножением на коэффициент, равный 1,5		50
е) В	Потери определяются по поз. 8а настоящей таблицы как для тяжелого бетона естественного твердения		40
легкого при мелком заполнителе:
ж) плотном	50	45	40
з) пористом	70	60	50
9. Ползучесть бетона (см. п. 1.26):
а) тяжелого и легкого при плотном мелком заполнителе	; , где - то же, что в поз. 6, но с учетом потерь по поз. 1 - 6 настоящей таблицы; - коэффициент, принимаемый равным для бетона: естественного твердения - 1,00; подвергнутого тепловой обработке при атмосферном давлении - 0,85
б) мелкозернистого групп:
А	Потери вычисляются по формулам поз. 9а настоящей таблицы с умножением полученного результата на коэффициент, равный 1,3
Б	Потери вычисляются по формулам поз. 9а настоящей таблицы с умножением полученного результата на коэффициент, равный 1,5
В	Потери вычисляются по формулам поз. 9а настоящей таблицы при
в) легкого при пористом мелком заполнителе	Потери вычисляются по формулам поз. 9а настоящей таблицы с умножением полученного результата на коэффициент, равный 1,2
10. Смятие бетона под витками спиральной или кольцевой арматуры (при диаметре конструкции до 3 м)	-		70 - 0,22dext, где dext - наружный диаметр конструкции, см
11. Деформация обжатия стыков между блоками (для конструкций, состоящих из блоков)	-		, где n - число швов конструкции и оснастки по длине натягиваемой арматуры; - обжатие стыка, принимаемое равным для стыков, заполненных бетоном, - 0,3 мм; при стыковании насухо - 0,5 мм; l - длина натягиваемой арматуры, мм
Примечания 1 Потери предварительного напряжения в напрягаемой арматуре S' определяются так же, как в арматуре S. 2. Для самонапряженных конструкций потери от усадки и ползучести бетона определяются по опытным данным.

Канал или поверхность	Коэффициенты для определения потерь от трения арматуры (см. поз. 4 табл. 5)
		при арматуре в виде
		пучков, канатов	стержней периодического профиля
1. Канал:
с металлической поверхностью	0,0030	0,35	0,40
с бетонной поверхностью, образованный жестким каналообразователем	0	0,55	0,65
то же, гибким каналообразователем	0,0015	0,55	0,65
2. Бетонная поверхность	0	0,55	0,65

Напряженное состояние сечения	Способ натяжения арматуры	Сжимающие напряжения в бетоне в стадии предварительного обжатия в долях от передаточной прочности бетона , не более
		при расчетной зимней температуре наружного воздуха, °C
		минус 40 и выше		ниже минус 40
		при обжатии
		центральном	внецентренном	центральном	внецентренном
1. Напряжения уменьшаются или не изменяются при действии внешних нагрузок	На упоры	0,85	0,95 <*>	0,70	0,85
	На бетон	0,70	0,85	0,60	0,70
2. Напряжения увеличиваются при действии внешних нагрузок	На упоры	0,65	0,70	0,50	0,60
	На бетон	0,60	0,65	0,45	0,50
<*> Для элементов, изготовляемых с постепенной передачей усилия обжатия, при наличии стальных опорных деталей и косвенной арматуры с объемным коэффициентом армирования (см. п. 5.15) на длине не менее длины зоны передачи напряжений lp (см. п. 2.29) допускается принимать значение . Примечания: 1. Значения , указанные в настоящей таблице, для бетона в водонасыщенном состоянии при расчетной температуре воздуха ниже минус 40 °C следует принимать на 0,05 меньше. 2. Расчетные зимние температуры наружного воздуха принимаются согласно указаниям п. 1.8. 3. Для легкого бетона классов B7,5 - B12,5 значения следует принимать не более 0,30.

Вид и класс напрягаемой арматуры	Класс бетона, не ниже
1. Проволочная арматура классов:
В-II (при наличии анкеров)	B20
Вр-II (без анкеров) диаметром, мм:
до 5 включ.	B20
6 и более	B30
К-7 и К-19	B30
2. Стержневая арматура (без анкеров) диаметром, мм:
от 10 до 18 включ., классов:
А-IV	B15
А-V	B20
А-VI и Ат-VII	B30
20 и более, классов:
А-IV	B20
А-V	B25
А-VI и Ат-VII	B30
Примечание. Обозначения классов арматуры - в соответствии с п. 2.24а*.

Условия работы конструкций		Марка бетона, не ниже
характеристика режима	расчетная зимняя температура наружного воздуха, °C	по морозостойкости			по водонепроницаемости
		для конструкций (кроме наружных стен отапливаемых зданий) зданий и сооружений класса по степени ответственности
		I	II	III	I	II	III
1. Попеременное замораживание и оттаивание:
а) в водонасыщенном состоянии (например, конструкции, расположенные в сезоннооттаивающем слое грунта в районах вечной мерзлоты)	Ниже минус 40	F300	F200	F150	W6	W4	W2
	Ниже минус 20 до минус 40 включ.	F200	F150	F100	W4	W2	Не нормируется
	Ниже минус 5 до минус 20 включ.	F150	F100	F75	W2	Не нормируется
	Минус 5 и выше	F100	F75	F50	Не нормируется
б) в условиях эпизодического водонасыщения (например, надземные конструкции, постоянно подвергающиеся атмосферным воздействиям)	Ниже минус 40	F200	F150	F100	W4	W2	Не нормируется
	Ниже минус 20 до минус 40 включ.	F100	F75	F50	W2	Не нормируется
	Ниже минус 5 до минус 20 включ.	F75	F50	F35 <*>	Не нормируется
	Минус 5 и выше	F50	F35 <*>	F25 <*>	То же
в) в условиях воздушно-влажностного состояния при отсутствии эпизодического водонасыщения (например, конструкции, постоянно подвергающиеся воздействию окружающего воздуха, но защищенные от воздействия атмосферных осадков)	Ниже минус 40	F150	F100	F75	W4	W2	Не нормируется
	Ниже минус 20 до минус 40 включ.	F75	F50	F35 <*>	Не нормируется
	Ниже минус 5 до минус 20 включ.	F50	F35 <*>	F25 <*>	То же
	Минус 5 и выше	F35 <*>	F25 <*>	F15 <**>	"
2. Возможное эпизодическое воздействие температуры ниже 0 °C:
а) в водонасыщенном состоянии (например, конструкции, находящиеся в грунте или под водой)	Ниже минус 40	F150	F100	F75	"
	Ниже минус 20 до минус 40 включ.	F75	F50	F35 <*>	"
	Ниже минус 5 до минус 20 включ.	F50	F35 <*>	F25 <*>	"
	Минус 5 и выше	F35 <*>	F25 <*>	Не нормируется	"
б) в условиях воздушно-влажностного состояния (например, внутренние конструкции отапливаемых зданий в период строительства и монтажа)	Ниже минус 40	F75	F50	F35 <*>	"
	Ниже минус 20 до минус 40 включ.	F50	F35 <*>	F25 <*>	"
	Ниже минус 5 до минус 20 включ.	F35 <*>	F25 <*>	F15 <**>	"
	Минус 5 и выше	F25 <*>	F15 <**>	Не нормируется	"
<*> Для тяжелого и мелкозернистого бетонов марки по морозостойкости не нормируются. <**> Для тяжелого, мелкозернистого и легкого бетонов марки по морозостойкости не нормируются. Примечания: 1. Марки бетона по морозостойкости и водонепроницаемости для конструкций сооружений водоснабжения и канализации, а также для свай и свай-оболочек следует назначать согласно требованиям соответствующих нормативных документов. 2. Расчетные зимние температуры наружного воздуха принимаются согласно указаниям п. 1.8.

Условия работы конструкций		Минимальная марка бетона по морозостойкости наружных стен отапливаемых зданий из бетонов
относительная влажность внутреннего воздуха помещения , %	расчетная зимняя температура наружного воздуха, °C
		легкого, ячеистого, поризованного			тяжелого, мелкозернистого
		для зданий класса по степени ответственности
		I	II	III	I	II	III
	Ниже минус 40	F100	F75	F50	F200	F150	F100
	Ниже минус 20 до минус 40 включ.	F75	F50	F35	F100	F75	F50
	Ниже минус 5 до минус 20 включ.	F50	F35	F25	F75	F50	Не нормируется
	Минус 5 и выше	F35	F25	F15 <*>	F50	Не нормируется	То же
	Ниже минус 40	F75	F50	F35	F100	F75	F50
	Ниже минус 20 до минус 40 включ.	F50	F35	F25	F50	Не нормируется
	Ниже минус 5 до минус 20 включ.	F35	F25	F15 <*>	Не нормируется	То же
	Минус 5 и выше	F25	F15 <*>	Не нормируется		"
	Ниже минус 40	F50	F35	F25	F75	F50	Не нормируется
	Ниже минус 20 до минус 40 включ.	F35	F25	F15 <*>	Не нормируется
	Ниже минус 5 до минус 20 включ.	F25	F15 <*>	Не нормируется	То же
	Минус 5 и выше	F15 <*>	Не нормируется		"
<*> Для легких бетонов марки по морозостойкости не нормируются. Примечания: 1. При наличии паро- и гидроизоляции конструкций из тяжелых, мелкозернистых и легких бетонов их марки по морозостойкости, указанные в настоящей таблице, снижаются на одну ступень. 2. Расчетная зимняя температура наружного воздуха принимается согласно указаниям п. 1.8.

Вид бетона	Коэффициенты надежности по бетону при сжатии и растяжении и для расчета конструкций по предельным состояниям
	первой группы			второй группы и
		при назначении класса бетона по прочности
		на сжатие	на растяжение
Тяжелый, напрягающий, мелкозернистый, легкий и поризованный	1,3	1,5	1,3	1,0
Ячеистый	1,5	2,3	-	1,0

Вид сопротивления	Бетон	Нормативные сопротивления бетона Rbn, Rbtn и расчетные сопротивления бетона для предельных состояний второй группы Rb,ser и Rbt,ser при классе бетона по прочности на сжатие
		B1	B1,5	B2	B2,5	B3,5	B5	B7,5	B10	B12,5	B15	B20	B25	B30	B35	B40	B45	B50	B55	B60
Сжатие осевое (призменная прочность) Rbn и Rb,ser	Тяжелый и мелкозернистый	-	-	-	-	2,7 ------ 27,5	3,5 ------ 35,7	5,5 ------ 56,1	7,5 ------ 76,5	9,5 ------ 96,9	11,0 ------ 112	15,0 ------ 153	18,5 ------ 189	22,0 ------ 224	25,5 ------ 260	29,0 ------ 296	32,0 ------ 326	36,0 ------ 367	39,5 ------ 403	43,0 ------ 438
	Легкий	-	-	-	1,9 ------ 19,4	2,7 ------ 27,5	3,5 ------ 35,7	5,5 ------ 56,1	7,5 ------ 76,5	9,5 ------ 96,9	11,0 ------ 112	15,0 ------ 153	18,5 ------ 189	22,0 ------ 224	25,5 ------ 260	29,0 ------ 296	-	-	-	-
	Ячеистый	0,95 ------ 9,69	1,4 ------ 14,3	1,9 ------ 19,4	2,4 ------ 24,5	3,3 ------ 33,7	4,6 ------ 46,9	6,9 ------ 70,4	9,0 ------ 91,8	10,5 ---- 107	11,5 ------ 117	-	-	-	-	-	-	-	-	-
Растяжение осевое Rbtn и Rbt,ser	Тяжелый	-	-	-	-	0,39 ------ 4,00	0,55 ------ 5,61	0,70 ------ 7,14	0,85 ------ 8,67	1,00 ------ 10,2	1,15 ------ 11,7	1,40 ------ 14,3	1,60 ------ 16,3	1,80 ------ 18,4	1,95 ------ 19,9	2,10 ------ 21,4	2,20 ------ 22,4	2,30 ------ 23,5	2,40 ------ 24,5	2,50 ------ 25,5
	Мелкозернистый групп:
	А	-	-	-	-	0,39 ------ 4,00	0,55 ------ 5,61	0,70 ------ 7,14	0,85 ------ 8,67	1,00 ------ 10,2	1,15 ------ 11,7	1,40 ------ 14,3	1,60 ------ 16,3	1,80 ------ 18,4	1,95 ------ 19,9	2,10 ------ 21,4	-	-	-	-
	Б	-	-	-	-	0,26 ------ 2,65	0,40 ------ 4,08	0,60 ------ 6,12	0,70 ------ 7,14	0,85 ------ 8,67	0,95 ------ 9,69	1,15 ------ 11,7	1,35 ------ 13,8	1,50 ------ 15,3	-	-	-	-	-	-
	В	-	-	-	-	-	-	-	-	-	1,15 ------ 11,7	1,40 ------ 14,3	1,60 ------ 16,3	1,80 ------ 18,4	1,95 ------ 19,9	2,10 ------ 21,4	2,20 ------ 22,4	2,30 ------ 23,5	2,40 ------ 24,5	2,50 ------ 25,5
	Легкий при мелком заполнителе:
	плотном	-	-	-	0,29 ------ 2,96	0,39 ------ 4,00	0,55 ------ 5,61	0,70 ------ 7,14	0,85 ------ 8,67	1,00 ------ 10,2	1,15 ------ 11,7	1,40 ------ 14,3	1,60 ------ 16,3	1,80 ------ 18,4	1,95 ------ 19,9	2,10 ------ 21,4	-	-	-	-
	пористом	-	-	-	0,29 ------ 2,96	0,39 ------ 4,00	0,55 ------ 5,61	0,70 ------ 7,14	0,85 ------ 8,67	1,00 ------ 10,2	1,10 ------ 11,2	1,20 ------ 12,2	1,35 ------ 13,8	1,50 ------ 15,3	1,65 ------ 16,8	1,80 ------ 18,4	-	-	-	-
	Ячеистый	0,14 ------ 1,43	0,22 ------ 2,24	0,26 ------ 2,65	0,31 ------ 3,16	0,41 ------ 4,18	0,55 ------ 5,61	0,63 ------ 6,42	0,89 ------ 9,08	1,00 ------ 10,2	1,05 ------ 10,7	-	-	-	-	-	-	-	-	-
Примечания: 1. Над чертой указаны значения в МПа, под чертой - в кгс/см2. 2. Группы мелкозернистых бетонов приведены в п. 2.3. 3. Значения сопротивлений приведены для ячеистого бетона средней влажностью 10%. 4. Для керамзитоперлитобетона на вспученном перлитовом песке значения Rbtn и Rbt,ser принимают как для легкого бетона на пористом песке с умножением на коэффициент 0,85. 5. Для поризованного бетона значения Rbn и Rb,ser принимают такими же, как для легкого бетона, а значения Rbtn и Rbt,ser умножают на коэффициент 0,7. 6. Для напрягающего бетона значения Rbn и Rb,ser принимают такими же, как для тяжелого бетона, а значения Rbtn и Rbt,ser умножают на коэффициент 1,2.

Вид сопротивления	Бетон	Расчетные сопротивления бетона для предельных состояний первой группы Rb и Rbt при классе бетона по прочности на сжатие
		B1	B1,5	B2	B2,5	B3,5	B5	B7,5	B10	B12,5	B15	B20	B25	B30	B35	B40	B45	B50	B55	B60
Сжатие осевое (призменная прочность) Rb	Тяжелый и мелкозернистый	-	-	-	-	2,1 ------ 21,4	2,8 ------ 28,6	4,5 ------ 45,9	6,0 ------ 61,2	7,5 ------ 76,5	8,5 ------ 86,7	11,5 ------ 117	14,5 ------ 148	17,0 ------ 173	19,5 ------ 199	22,0 ------ 224	25,0 ------ 255	27,5 ------ 280	30,0 ------ 306	33,0 ------ 336
	Легкий	-	-	-	1,5 ------ 15,3	2,1 ------ 21,4	2,8 ------ 28,6	4,5 ------ 45,9	6,0 ------ 61,2	7,5 ------ 76,5	8,5 ------ 86,7	11,5 ------ 117	14,5 ------ 148	17,0 ------ 173	19,5 ------ 199	22,0 ------ 224	-	-	-	-
	Ячеистый	0,63 ------ 6,42	0,95 ------ 9,69	1,3 ------ 13,3	1,6 ------ 16,3	2,2 ------ 22,4	3,1 ------ 31,6	4,6 ------ 46,9	6,0 ------ 61,2	7,0 ------ 71,4	7,7 ------ 78,5	-	-	-	-	-	-	-	-	-
Растяжение осевое Rbt	Тяжелый	-	-	-	-	0,26 ------ 2,65	0,37 ------ 3,77	0,48 ------ 4,89	0,57 ------ 5,81	0,66 ------ 6,73	0,75 ------ 7,65	0,90 ------ 9,18	1,05 ------ 10,7	1,20 ------ 12,2	1,30 ------ 13,3	1,40 ------ 14,3	1,45 ------ 14,8	1,55 ------ 15,8	1,60 ------ 16,3	1,65 ------ 16,8
	Мелкозернистый групп:
	А	-	-	-	-	0,26 ------ 2,65	0,37 ------ 3,77	0,48 ------ 4,89	0,57 ------ 5,81	0,66 ------ 6,73	0,75 ------ 7,65	0,90 ------ 9,18	1,05 ------ 10,7	1,20 ------ 12,2	1,30 ------ 13,3	1,40 ------ 14,3	-	-	-	-
	Б	-	-	-	-	0,17 ------ 1,73	0,27 ------ 2,75	0,40 ------ 4,08	0,45 ------ 4,59	0,57 ------ 5,81	0,64 ------ 6,53	0,77 ------ 7,85	0,90 ------ 9,18	1,00 ------ 10,2	-	-	-	-	-	-
	В	-	-	-	-	-	-	-	-	-	0,75 ------ 7,65	0,90 ------ 9,18	1,05 ------ 10,7	1,20 ------ 12,2	1,30 ------ 13,3	1,40 ------ 14,3	1,45 ------ 14,8	1,55 ------ 15,8	1,60 ------ 16,3	1,65 ------ 16,8
	Легкий при мелком заполнителе:
	плотном	-	-	-	0,20 ------ 2,04	0,26 ------ 2,65	0,37 ------ 3,77	0,48 ------ 4,89	0,57 ------ 5,81	0,66 ------ 6,73	0,75 ------ 7,65	0,90 ------ 9,18	1,05 ------ 10,7	1,20 ------ 12,2	1,30 ------ 13,3	1,40 ------ 14,3	-	-	-	-
	пористом	-	-	-	0,20 ------ 2,04	0,26 ------ 2,65	0,37 ------ 3,77	0,48 ------ 4,89	0,57 ------ 5,81	0,66 ------ 6,73	0,74 ------ 7,55	0,80 ------ 8,16	0,90 ------ 9,18	1,00 ------ 10,2	1,10 ------ 11,2	1,20 ------ 12,2	-	-	-	-
	Ячеистый	0,06 ------- 0,612	0,09 ------- 0,918	0,12 ------ 1,22	0,14 ------ 1,43	0,18 ------ 1,84	0,24 ------ 2,45	0,28 ------ 2,86	0,39 ------ 4,00	0,44 ------ 4,49	0,46 ------ 4,69	-	-	-	-	-	-	-	-	-
Примечания: 1. Над чертой указаны значения в МПа, под чертой - в кгс/см2. 2. Группы мелкозернистых бетонов приведены в п. 2.3. 3. Значения расчетных сопротивлений приведены для ячеистого бетона средней влажностью 10%. 4. Для керамзитоперлитобетона на вспученном перлитовом песке значения Rbt принимают как для легких бетонов на пористом песке с умножением на коэффициент 0,85. 5. Для поризованного бетона значения Rb принимают такими же, как для легкого бетона, а значение Rbt умножают на коэффициент 0,7. 6. Для напрягающего бетона значение Rb принимают таким же, как для тяжелого бетона, а значения Rbt умножают на коэффициент 1,2.

Вид сопротивления	Бетон	Расчетные сопротивления бетона для предельных состояний первой группы Rbt при классе бетона по прочности на осевое растяжение
		Bt0,8	Bt1,2	Bt1,6	Bt2,0	Bt2,4	Bt2,8	Bt3,2
Растяжение осевое	Тяжелый, напрягающий, мелкозернистый и легкий	0,62 ------ 6,32	0,93 ------ 9,49	1,25 ------ 12,7	1,55 ------ 15,8	1,85 ------ 18,9	2,15 ------ 21,9	2,45 ------ 25,0
Примечание. Над чертой указаны значения в МПа, под чертой - в кгс/см2.

Факторы, обуславливающие введение коэффициента условий работы бетона	Коэффициент условий работы бетона
	условное обозначение	числовое значение
1. Многократно повторяющаяся нагрузка		См. табл. 16
2. Длительность действия нагрузки:
а) при учете постоянных, длительных и кратковременных нагрузок, кроме нагрузок непродолжительного действия, суммарная длительность действия которых за период эксплуатации мала (например, крановые нагрузки; нагрузки от транспортных средств; ветровые нагрузки; нагрузки, возникающие при изготовлении, транспортировании и возведении и т.п.), а также при учете особых нагрузок, вызванных деформациями просадочных, набухающих, вечномерзлых и подобных грунтов
для тяжелого, мелкозернистого и легкого бетонов естественного твердения и подвергнутых тепловой обработке:
в условиях эксплуатации конструкций, благоприятных для нарастания прочности бетона (например, под водой, во влажном грунте или при влажности воздуха окружающей среды свыше 75%)		1,00
в остальных случаях		0,90
для ячеистого и поризованного бетонов независимо от условий эксплуатации		0,85
б) при учете в рассматриваемом сочетании кратковременных нагрузок (непродолжительного действия) или особых нагрузок <1>, не указанных в поз. 2а, для всех видов бетона		1,10
3. Бетонирование в вертикальном положении (высота слоя бетонирования свыше 1,5 м) для бетона:
тяжелого, мелкозернистого, легкого		0,85
ячеистого и поризованного		0,80
4. Влияние двухосного сложного напряженного состояния "сжатие - растяжение" на прочность бетона		См. п. 4.11
5. Бетонирование монолитных бетонных столбов и железобетонных колонн с наибольшим размером сечения менее 30 см		0,85
6. Попеременное замораживание и оттаивание		См. табл. 17
7. Эксплуатация не защищенных от солнечной радиации конструкций в климатическом подрайоне IVA согласно СНиП 2.01.01-82		0,85
8. Стадия предварительного обжатия конструкций:
а) с проволочной арматурой:
для легкого бетона		1,25
" остальных видов бетона		1,10
б) со стержневой арматурой:
для легкого бетона		1,35
" остальных видов бетона		1,20
9. Бетонные конструкции		0,90
10. Бетонные конструкции из высокопрочного бетона при учете коэффициента		(значение ) см. п. 3.12*)
11. Влажность ячеистого бетона, %:
10 и менее		1,00
св. 25		0,85
св. 10, но менее 25		По интерполяции
12. Бетон для замоноличивания стыков сборных элементов при толщине шва менее 1/5 наименьшего размера сечения элемента и менее 10 см		1,15
<1> При введении дополнительного коэффициента условий работы, связанного с учетом особых нагрузок согласно указаниям соответствующих нормативных документов (например, при учете сейсмических нагрузок), принимается . Примечания: 1. Коэффициенты условий работы бетона по поз. 1, 2, 6, 7, 9 и 11 должны учитываться при определении расчетных сопротивлений Rb и Rbt, по поз. 4 - при определении Rbt,ser, а по остальным позициям - только при определении Rb. 2. Для конструкций, находящихся под действием многократно повторяющейся нагрузки, коэффициент учитывается при расчете по прочности, а - при расчете на выносливость и по образованию трещин. 3. При расчете конструкций в стадии предварительного обжатия коэффициент не учитывается. 4. Коэффициенты условий работы бетона вводятся независимо друг от друга, но при этом их произведение должно быть не менее 0,45.

Бетон	Состояние бетона по влажности	Коэффициент условий работы бетона при многократно повторяющейся нагрузке и коэффициенте асимметрии цикла , равном
		0 - 0,1	0,2	0,3	0,4	0,5	0,6	0,7
1. Тяжелый	Естественной влажности	0,75	0,80	0,85	0,90	0,95	1,00	1,00
	Водонасыщенный	0,50	0,60	0,70	0,80	0,90	0,95	1,00
2. Легкий	Естественной влажности	0,60	0,70	0,80	0,85	0,90	0,95	1,00
	Водонасыщенный	0,45	0,55	0,65	0,75	0,85	0,95	1,00
В табл. 16 , где , - соответственно наименьшее и наибольшее напряжения в бетоне в пределах цикла изменения нагрузки, определяемые согласно указаниям п. 3.47.

Условия эксплуатации конструкции	Расчетная зимняя температура наружного воздуха, °C	Коэффициент условий работы бетона при попеременном замораживании и оттаивании бетона
		тяжелого и мелкозернистого	легкого и поризованного
Попеременное замораживание и оттаивание:
а) в водонасыщенном состоянии	Ниже минус 40	0,70	0,80
	Ниже минус 20 до минус 40 включ.	0,85	0,90
	Ниже минус 5 до минус 20 включ.	0,90	1,00
	Минус 5 и выше	0,95	1,00
б) в условиях эпизодического водонасыщения	Ниже минус 40	0,90	1,00
	Минус 40 и выше	1,00	1,00
Примечания. 1. Расчетная зимняя температура наружного воздуха принимается согласно указаниям п. 1.8. 2. При превышении марки бетона по морозостойкости по сравнению с требуемой согласно табл. 9 коэффициенты настоящей таблицы могут быть увеличены на 0,05 соответственно каждой ступени превышения, однако не могут быть больше единицы.

Бетон	Начальные модули упругости бетона при сжатии и растяжении Eb 10-3 при классе бетона по прочности на сжатие
	B1	B1,5	B2	B2,5	B3,5	B5	B7,5	B10	B12,5	B15	B20	B25	B30	B35	B40	B45	B50	B55	B60
Тяжелый:
естественного твердения	-	-	-	-	9,5 ------ 96,9	13,0 ------ 133	16,0 ------ 163	18,0 ------ 184	21,0 ------ 214	23,0 ------ 235	27,0 ------ 275	30,0 ------ 306	32,5 ------ 331	34,5 ------ 352	36,0 ------ 367	37,5 ------ 382	39,0 ------ 398	39,5 ------ 403	40,0 ------ 408
подвергнутый тепловой обработке при атмосферном давлении	-	-	-	-	8,5 ------ 86,7	11,5 ------ 117	14,5 ------ 148	16,0 ------ 163	19,0 ------ 194	20,5 ------ 209	24,0 ------ 245	27,0 ------ 275	29,0 ------ 296	31,0 ------ 316	32,5 ------ 332	34,0 ------ 347	35,0 ------ 357	35,5 ------ 362	36,0 ------ 367
подвергнутый автоклавной обработке	-	-	-	-	7,0 ------ 71,4	9,8 ------ 99,5	12,0 ------ 122	13,5 ------ 138	16,0 ------ 163	17,0 ------ 173	20,0 ------ 204	22,5 ------ 230	24,5 ------ 250	26,0 ------ 265	27,0 ------ 275	28,0 ------ 286	29,0 ------ 296	29,5 ------ 301	30,0 ------ 306
Мелкозернистый групп:
А - естественного твердения	-	-	-	-	7,0 ------ 71,4	10,0 ------ 102	13,5 ------ 138	15,5 ------ 158	17,5 ------ 178	19,5 ------ 199	22,0 ------ 224	24,0 ------ 245	26,0 ------ 265	27,5 ------ 280	28,5 ------ 291	-	-	-	-
подвергнутый тепловой обработке при атмосферном давлении	-	-	-	-	6,5 ------ 66,3	9,0 ------ 91,8	12,5 ------ 127	14,0 ------ 143	15,5 ------ 158	17,0 ------ 173	20,0 ------ 204	21,5 ------ 219	23,0 ------ 235	24,0 ------ 245	24,5 ------ 250	-	-	-	-
Б - естественного твердения	-	-	-	-	6,5 ------ 66,3	9,0 ------ 91,8	12,5 ------ 127	14,0 ------ 143	15,5 ------ 158	17,0 ------ 173	20,0 ------ 204	21,5 ------ 219	23,0 ------ 235	-	-	-	-	-	-
подвергнутый тепловой обработке при атмосферном давлении	-	-	-	-	5,5 ------ 56,1	8,0 ------ 81,6	11,5 ------ 117	13,0 ------ 133	14,5 ------ 148	15,5 ------ 158	17,5 ------ 178	19,0 ------ 194	20,5 ------ 209	-	-	-	-	-	-
В - автоклавного твердения	-	-	-	-	-	-	-	-	-	16,5 ------ 168	18,0 ------ 184	19,5 ------ 199	21,0 ------ 214	22,0 ------ 224	23,0 ------ 235	23,5 ------ 240	24,0 ------ 245	24,5 ------ 250	25,0 ------ 255
Легкий и поризованный марки по средней плотности D:
800	-	-	-	4,0 ------ 40,8	4,5 ------ 45,9	5,0 ------ 51,0	5,5 ------ 56,1	-	-	-	-	-	-	-	-	-	-	-	-
1000	-	-	-	5,0 ------ 51,0	5,5 ------ 56,1	6,3 ------ 64,2	7,2 ------ 73,4	8,0 ------ 81,6	8,4 ------ 85,7	-	-	-	-	-	-	-	-	-	-
1200	-	-	-	6,0 ------ 61,2	6,7 ------ 68,3	7,6 ------ 77,5	8,7 ------ 88,7	9,5 ------ 96,9	10,0 ------ 102	10,5 ------ 107	-	-	-	-	-	-	-	-	-
1400	-	-	-	7,0 ------ 71,4	7,8 ------ 79,5	8,8 ------ 89,7	10,0 ------ 102	11,0 ------ 112	11,7 ------ 119	12,5 ------ 127	13,5 ------ 138	14,5 ------ 148	15,5 ------ 158	-	-	-	-	-	-
1600	-	-	-	-	9,0 ------ 91,8	10,0 ------ 102	11,5 ------ 117	12,5 ------ 127	13,2 ------ 135	14,0 ------ 143	15,5 ------ 158	16,5 ------ 168	17,5 ------ 178	18,0 ------ 184	-	-	-	-	-
1800	-	-	-	-	-	11,2 ------ 114	13,0 ------ 133	14,0 ------ 143	14,7 ------ 150	15,5 ------ 158	17,0 ------ 173	18,5 ------ 189	19,5 ------ 199	20,5 ------ 209	21,0 ------ 214	-	-	-	-
2000	-	-	-	-	-	-	14,5 ------ 148	16,0 ------ 163	17,0 ------ 173	18,0 ------ 184	19,5 ------ 199	21,0 ------ 214	22,0 ------ 224	23,0 ------ 235	23,5 ------ 240	-	-	-	-
Ячеистый автоклавного твердения марки по средней плотности D:
500	1,1 ------ 11,2	1,4 ------ 14,3	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
600	1,4 ------ 14,3	1,7 ------ 17,3	1,8 ------ 18,4	2,1 ------ 21,4	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
700	-	1,9 ------ 19,4	2,2 ------ 22,4	2,5 ------ 25,5	2,9 ------ 29,6	-	-	-	-	-	-	-	-	-	-	-	-	-	-
800	-	-	-	2,9 ------ 29,6	3,4 ------ 34,7	4,0 ------ 40,8	-	-	-	-	-	-	-	-	-	-	-	-	-
900	-	-	-	-	3,8 ------ 38,8	4,5 ------ 45,9	5,5 ------ 56,1	-	-	-	-	-	-	-	-	-	-	-	-
1000	-	-	-	-	-	5,0 ------ 51,0	6,0 ------ 61,2	7,0 ------ 71,4	-	-	-	-	-	-	-	-	-	-	-
1100	-	-	-	-	-	-	6,8 ------ 69,3	7,9 ------ 80,6	8,3 ------ 84,6	8,6 ------ 87,7	-	-	-	-	-	-	-	-	-
1200	-	-	-	-	-	-	-	8,4 ------ 85,7	8,8 ------ 89,7	9,3 ------ 94,8	-	-	-	-	-	-	-	-	-
Примечания: 1. Над чертой указаны значения в МПа, под чертой - в кгс/см2. 2. Группы мелкозернистого бетона приведены в п. 2.3. 3. Для легкого, ячеистого и поризованного бетонов при промежуточных значениях плотности бетона начальные модули упругости принимают по линейной интерполяции. 4. Для ячеистого бетона неавтоклавного твердения значения Eb принимают как для бетона автоклавного твердения с умножением на коэффициент 0,8. 5. Для напрягающего бетона значения Eb принимают как для тяжелого бетона с умножением на коэффициент .

Стержневая арматура классов	Нормативные сопротивления растяжению Rsn и расчетные сопротивления растяжению для предельных состояний второй группы Rs,ser, МПа (кгс/см2)
А-I	235 (2400)
А-II	295 (3000)
А-III	390 (4000)
А-IV	590 (6000)
А-V	785 (8000)
А-VI	980 (10000)
Ат-VII	1175 (12000)
А-IIIв	540 (5500)
Примечание. Обозначения классов арматуры - в соответствии с п. 2.24а*.

Проволочная арматура классов	Класс прочности	Диаметр арматуры, мм	Нормативные сопротивления растяжению Rsn и расчетные сопротивления растяжению для предельных состояний второй группы Rs,ser, МПа (кгс/см2)
Вр-I	-	3 - 5	490 (5000)
В-II	1500	3	1500 (15300)
	1400	4 - 5	1400 (14250)
	1300	6	1300 (13250)
	1200	7	1200 (12200)
	1100	8	1100 (11200)
Вр-II	1500	3	1500 (15300)
	1400	4 - 5	1400 (14250)
	1200	6	1200 (12200)
	1100	7	1100 (11200)
	1000	8	1000 (10200)
К-7	1500	6 - 12	1500 (15300)
	1400	15	1400 (14250)
К-19	1500	14	1500 (15300)
Примечания: 1. Класс прочности проволочной арматуры - установленное стандартами значение ее условного предела текучести в Н/мм2. 2. В обозначении проволочной арматуры классов В-II, Вр-II, К-7 и К-19 в соответствии с государственными стандартами указывают ее класс прочности (например, обозначение проволоки класса В-II диаметром 3 мм - , класса Вр-II диаметром 5 мм - , канатов класса К-7 диаметром 12 мм - ).

Арматура	Коэффициент надежности по арматуре при расчете конструкций по предельным состояниям
	первой группы	второй группы
Стержневая классов:
А-I, А-II	1,05	1,00
А-III диаметром, мм:
6 - 8	1,10	1,00
10 - 40	1,07	1,00
А-IV, А-V	1,15	1,00
А-VI, Ат-VII	1,20	1,00
А-IIIв с контролем:
удлинения и напряжения	1,10	1,00
только удлинения	1,20	1,00
Проволочная классов:
Вр-I	1,20	1,00
В-II, Вр-II	1,20	1,00
К-7, К-19	1,20	1,00
Примечание. Обозначения классов арматуры - в соответствии с п. 2.24а*.

Стержневая арматура классов	Расчетные сопротивления арматуры для предельных состояний первой группы, МПа (кгс/см2)
	растяжению		сжатию Rsc
	продольной Rs	поперечной (хомутов и отогнутых стержней) Rsw
А-I	225 (2300)	175 (1800)	225 (2300)
А-II	280 (2850)	225 (2300)	280 (2850)
А-III диаметром, мм:
6 - 8	355 (3600)	285 <*> (2900)	355 (3600)
10 - 40	365 (3750)	290 <*> (3000)	365 (3750)
А-IV	510 (5200)	405 (4150)	450 (4600) <**>
А-V	680 (6950)	545 (5550)	500 (5100) <**>
А-VI	815 (8300)	650 (6650)	500 (5100) <**>
Ат-VII	980 (10000)	785 (8000)	500 (5100) <**>
А-IIIв с контролем:
удлинения и напряжения	490 (5000)	390 (4000)	200 (2000)
только удлинения	450 (4600)	360 (3700)	200 (2000)
<*> В сварных каркасах для хомутов из арматуры класса А-III, диаметр которых меньше 1/3 диаметра продольных стержней, значения Rsw принимаются равными 255 МПа (2600 кгс/см2). <**> Указанные значения Rsc принимаются для конструкций из тяжелого, мелкозернистого и легкого бетонов при учете в расчете нагрузок, указанных в поз. 2а табл. 15; при учете нагрузок, указанных в поз. 2б табл. 15, принимается значение Rsc = 400 МПа. Для конструкций из ячеистого и поризованного бетонов во всех случаях следует принимать значение Rsc = 400 МПа (4100 кгс/см2). Примечания: 1. В тех случаях, когда по каким-либо соображениям ненапрягаемая арматура классов выше А-III используется в качестве расчетной поперечной арматуры (хомутов и отогнутых стержней), ее расчетные сопротивления Rsw принимаются как для арматуры класса А-III. 2. Обозначения классов арматуры - в соответствии с п. 2.24а*.

Проволочная арматура классов	Диаметр арматуры, мм	Расчетные сопротивления арматуры для предельных состояний первой группы, МПа (кгс/см2)
		растяжению		сжатию Rsc
		продольной Rs	поперечной (хомутов и отогнутых стержней) Rsw
Вр-I	3 - 5	410 (4200)	290 (3000) <*>	375 (3850) <**>
В-II при классе прочности:
1500	3	1250 (12750)	1000 (10200)
1400	4 - 5	1170 (11900)	940 (9600)
1300	6	1050 (10700)	835 (8500)
1200	7	1000 (10200)	785 (8000)
1100	8	915 (9300)	730 (7450)
Вр-II при классе прочности:
1500	3	1250 (12750)	1000 (10200)	500 (5100) <**>
1400	4 - 5	1170 (11900)	940 (9600)
1200	6	1000 (10200)	785 (8000)
1100	7	915 (9300)	730 (7450)
1000	8	850 (8700)	680 (6950)
К-7 при классе прочности:
1500	6 - 12	1250 (12750)	1000 (10200)
1400	15	1180 (12050)	945 (9600)
К-19	14	1250 (12750)	1000 (10200)
<*> При применении проволоки в вязаных каркасах значение Rsw следует принимать равным 325 МПа (3300 кгс/см2). <**> Данные значения Rsc принимают при расчете конструкций из тяжелого, мелкозернистого и легкого бетонов на нагрузки, указанные в поз. 2а табл. 15. При расчете конструкций из бетона этих видов на нагрузки, указанные в поз. 2б табл. 15, а также при расчете конструкций из ячеистого и поризованного бетонов на нагрузки всех видов значение Rsc следует принимать для арматуры классов: Вр-I - 340 МПа (3500 кгс/см2); В-II, Вр-II, К-7 и К-19 - 400 МПа (4100 кгс/см2).

Факторы, обусловливающие введение коэффициента условий работы арматуры	Характеристика арматуры	Класс арматуры	Коэффициент условий работы арматуры
			условное обозначение	числовое значение
1. Работа арматуры на действие поперечных сил	Поперечная	Независимо от класса		См. п. 2.28*
2. Наличие сварных соединений арматуры при действии поперечных сил	"	А-III и Вр-I		То же
3. Многократно повторяющаяся нагрузка	Продольная и поперечная	Независимо от класса		См. табл. 25*
4. Наличие сварных соединений при многократном повторении нагрузки	Продольная и поперечная при наличии сварных соединений арматуры	А-I, А-II, А-III, А-IV, А-V		См. табл. 26*
5. Зона передачи напряжений для арматуры без анкеров и зона анкеровки ненапрягаемой арматуры	Продольная напрягаемая	Независимо от класса		lx/lp
	Продольная ненапрягаемая	То же		lx/lan В формулах поз. 5: lx - расстояние от начала зоны передачи напряжений до рассматриваемого сечения; lp, lan - соответственно длина зоны передачи напряжений и зоны анкеровки арматуры (см. пп. 2.29 и 5.14)
6. Работа высокопрочной арматуры при напряжениях выше условного предела текучести	Продольная растянутая	А-IV; А-V; А-VI; Ат-VII; В-II; Вр-II; К-7; К-19		Согласно указаниям п. 3.13*
7. Элементы из легкого бетона класса B7,5 и ниже	Поперечная	А-I; Вр-I		0,8
8. Элементы из ячеистого бетона класса B7,5 и ниже	Продольная сжатая	Независимо от класса
	Поперечная	То же
9. Защитное покрытие арматуры в элементах из ячеистого бетона	Продольная сжатая	"		См. табл. 27
Примечания. 1. Коэффициенты и по поз. 3 и 4 настоящей таблицы учитываются только при расчете на выносливость; для арматуры, имеющей сварные соединения, указанные коэффициенты учитываются одновременно. 2. Коэффициент по поз. 5 настоящей таблицы вводится кроме расчетных сопротивлений Rs и к предварительному напряжению арматуры . 3. В формулах поз. 8 настоящей таблицы значения Rsc и Rsw даны в МПа; значения B - см. п. 2.2.

Класс арматуры	Коэффициент условий работы арматуры при многократном повторении нагрузки с коэффициентом асимметрии цикла , равным
	-1,0	-0,2	0	0,2	0,4	0,7	0,8	0,9	1,0
А-I	0,41	0,63	0,70	0,77	0,90	1,00	1,00	1,00	1,00
А-II	0,42	0,51	0,55	0,60	0,69	0,93	1,00	1,00	1,00
А-III диаметром, мм:
6 - 8	0,33	0,38	0,42	0,47	0,57	0,85	0,95	1,00	1,00
10 - 40	0,31	0,36	0,40	0,45	0,55	0,81	0,91	0,95	1,00
А-IV	-	-	-	-	0,38	0,72	0,91	0,96	1,00
А-V	-	-	-	-	0,27	0,55	0,69	0,87	1,00
А-VI	-	-	-	-	0,19	0,53	0,67	0,87	1,00
Ат-VII	-	-	-	-	0,15	0,40	0,60	0,80	1,00
Вр-II	-	-	-	-	-	0,67	0,82	0,91	1,00
В-II	-	-	-	-	-	0,77	0,97	1,00	1,00
К-7 диаметром, мм:
6 и 9	-	-	-	-	-	0,77	0,92	1,00	1,00
12 и 15	-	-	-	-	-	0,68	0,84	1,00	1,00
К-19 диаметром 14 мм	-	-	-	-	-	0,63	0,77	0,96	1,00
Вр-I	-	-	0,56	0,71	0,85	0,94	1,00	1,00	1,00
А-IIIв с контролем:
удлинений и напряжений	-	-	-	-	0,41	0,66	0,84	1,00	1,00
только удлинений	-	-	-	-	0,46	0,73	0,93	1,00	1,00
Обозначения, принятые в табл. 25*: , где , - соответственно наименьшее и наибольшее напряжения в арматуре в пределах цикла изменения нагрузки, определяемые согласно п. 3.47. Примечание. При расчете изгибаемых элементов из тяжелого бетона с ненапрягаемой арматурой для продольной арматуры принимается:
при				;
"				;
"				,
где Mmin, Mmax - соответственно наименьший и наибольший изгибающие моменты в расчетном сечении элемента в пределах цикла изменения нагрузки.

Класс арматуры	Группа сварных соединений	Коэффициент условий работы арматуры при многократном повторении нагрузки и коэффициенте асимметрии цикла , равном
		0	0,2	0,4	0,7	0,8	0,9	1,0
А-I; А-II	1	0,90	0,95	1,00	1,00	1,00	1,00	1,00
	2	0,65	0,70	0,75	0,90	1,00	1,00	1,00
	3	0,25	0,30	0,35	0,50	0,65	0,85	1,00
	4	0,20	0,20	0,25	0,30	0,45	0,65	1,00
А-III	1	0,90	0,95	1,00	1,00	1,00	1,00	1,00
	2	0,60	0,65	0,65	0,70	0,75	0,85	1,00
	3	0,20	0,25	0,30	0,45	0,60	0,80	1,00
	4	0,15	0,20	0,20	0,30	0,40	0,60	1,00
А-IV	1	-	-	0,95	0,95	1,00	1,00	1,00
	2	-	-	0,75	0,75	0,80	0,90	1,00
	3	-	-	0,30	0,35	0,55	0,70	1,00
А-V горячекатаная	1	-	-	0,95	0,95	1,00	1,00	1,00
	2	-	-	0,75	0,75	0,80	0,90	1,00
	3	-	-	0,35	0,40	0,50	0,70	1,00
Примечания: 1. Группы сварных соединений, приведенные в настоящей таблице, включают следующие типы сварных соединений по ГОСТ 14098-85, допускаемые для конструкций, рассчитываемых на выносливость:
1-я группа	- стыковые типов С3-Км, С4-Кп;
2-я "	- крестообразное типа К1-Кт; стыковые типов С1-Ко, С5-Мф, С6-Мп, С7-Рв, С8-Мф, С9-Мп, С10-Рв и С20-Рм - все соединения при отношении диаметров стержней, равном 1,0;
3-я "	- крестообразное типа К2-Кт; стыковые типов С11-Мф, С12-Мп, С13-Рв, С14-Мп, С15-Рс, С16-Мо, С17-Мп, С18-Мо, С19-Рм, С21-Рн и С22-Ру; тавровые типов Т6-Кс, Т7-Ко;
4-я "	- нахлесточные типов Н1-Рш, Н2-Кр и Н3-Кп; тавровые типов Т1-Мф, Т2-Рф и Т12-Рз.
2. В таблице даны значения для арматуры диаметром до 20 мм. 3. Значения коэффициента должны быть снижены на 5% при диаметре стержней 22 - 32 мм и на 10% при диаметре свыше 32 мм.

Защитное покрытие	Коэффициент условий работы при арматуре
	гладкой	периодического профиля
1. Цементно-полистирольное, латексно-минеральное	1,0	1,0
2. Цементно-битумное (холодное) при арматуре диаметром, мм:
6 и более	0,7	1,0
менее 6	0,7	0,7
3. Битумно-силикатное (горячее)	0,7	0,7
4. Битумно-глинистое	0,5	0,7
5. Сланцебитумное, цементное	0,5	0,5

Вид и класс арматуры	Диаметр арматуры, мм	Коэффициенты для определения длины зоны передачи напряжений lp напрягаемой арматуры, применяемой без анкеров
1. Стержневая периодического профиля независимо от класса	Независимо от диаметра	0,25	10
2. Высокопрочная арматурная проволока периодического профиля класса Вр-II	5	1,40	40
	4	1,40	50
	3	1,40	60
3. Арматурные канаты классов:
К-7	15	1,00	25
	12	1,10	25
	9	1,25	30
	6	1,40	40
К-19	14	1,00	25
Примечание. Для элементов из легкого бетона классов B7,5 - B12,5 значения и увеличиваются в 1,4 раза против приведенных в настоящей таблице.

Класс арматуры	Модуль упругости арматуры Es·10-4, МПа (кгс/см2)
А-I, А-II	21 (210)
А-III	20 (200)
А-IV, А-V, А-VI и Ат-VII	19 (190)
А-IIIв	18 (180)
В-II, Вр-II	20 (200)
К-7, К-19	18 (180)
Вр-I	17 (170)

Бетон	Коэффициент в формуле (21)
1. Тяжелый	1,0
2. Мелкозернистый групп:
А	1,3
Б	1,5
В	1,0
3. Легкий:
при искусственных крупных заполнителях и мелком заполнителе:
плотном	1,0
пористом	1,5
при естественных заполнителях	2,5
4. Поризованный	2,0
5. Ячеистый:
автоклавный	1,3
неавтоклавный	1,5
Примечание. Группы мелкозернистого бетона приведены в п. 2.3.

Характер опирания стен и столбов	Расчетная длина l0 внецентренно сжатых бетонных элементов
1. С опорами вверху и внизу:
а) при шарнирах на двух концах независимо от величины смещения опор	H
б) при защемлении одного из концов и возможном смещении опор для зданий:
многопролетных	1,25H
однопролетных	1,50H
2. Свободно стоящие	2,00H
Обозначение, принятое в табл. 31: H - высота столба (стены) в пределах этажа за вычетом толщины плиты перекрытия или высота свободно стоящей конструкции.

Характеристика зданий и колонн					Расчетная длина l0 колонн одноэтажных зданий при расчете их в плоскости
					поперечной рамы или перпендикулярной к оси эстакады	перпендикулярной поперечной раме или параллельной оси эстакады
						при наличии	при отсутствии
						связей в плоскости продольного ряда колонн или анкерных опор
Здания	С мостовыми кранами	При учете нагрузки от кранов	Подкрановая (нижняя) часть колонн при подкрановых балках	Разрезных	1,5H1	0,8H1	1,2H1
				Неразрезных	1,2H1	0,8H1	0,8H1
			Надкрановая (верхняя) часть колонн при подкрановых балках	Разрезных	2,0H2	1,5H2	2,0H2
				Неразрезных	2,0H2	1,5H2	1,5H2
		Без учета нагрузки от кранов	Подкрановая (нижняя) часть колонн зданий	Однопролетных	1,5H	0,8H1	1,2H
				Многопролетных	1,2H	0,8H1	1,2H
			Надкрановая (верхняя) часть колонн при подкрановых балках	Разрезных	2,5H2	1,5H2	2,0H2
				Неразрезных	2,0H2	1,5H2	1,5H2
	Без мостовых кранов	Колонны ступенчатые	Нижняя часть колонн зданий	Однопролетных	1,5H	0,8H	1,2H
				Многопролетных	1,2H	0,8H	1,2H
			Верхняя часть колонн		2,5H2	2,0H2	2,5H2
		Колонны постоянного сечения зданий		Однопролетных	1,5H	0,8H	1,2H
				Многопролетных	1,2H	0,8H	1,2H
Эстакады	Крановые	При подкрановых балках		Разрезных	2,0H1	0,8H1	1,5H1
				Неразрезных	1,5H1	0,8H1	H1
	Под трубопроводы	При соединении колонн с пролетным строением		Шарнирном	2,0H	H	2,0H
				Жестком	1,5H	0,7H	1,5H
Обозначения, принятые в табл. 32: H - полная высота колонны от верха фундамента до горизонтальной конструкции (стропильной или подстропильной распорки) в соответствующей плоскости; H1 - высота подкрановой части колонны от верха фундамента до низа подкрановой балки; H2 - высота надкрановой части колонны от ступени колонны до горизонтальной конструкции в соответствующей плоскости. Примечание. При наличии связей до верха колонн в зданиях с мостовыми кранами расчетная длина надкрановой части колонн в плоскости оси продольного ряда колонн принимается равной H2.

Наименование элементов	Расчетная длина l0 элементов ферм и арок
1. Элементы ферм:
а) верхний пояс при расчете:
в плоскости фермы:
при	0,9l
"	0,8l
из плоскости фермы:
для участка под фонарем (при ширине фонаря 12 м и более)	0,8l
в остальных случаях	0,9l
б) раскосы и стойки при расчете:
в плоскости фермы	0,8l
из плоскости фермы:
при	0,9l
"	0,8l
2. Арки:
а) при расчете в плоскости арки:
трехшарнирной	0,580L
двухшарнирной	0,540L
бесшарнирной	0,365L
б) при расчете из плоскости арки (любой)	L
Обозначения, принятые в табл. 33: l - длина элемента между центрами примыкающих узлов, а для верхнего пояса фермы при расчете из плоскости фермы - расстояние между точками его закрепления; L - длина арки вдоль ее геометрической оси; при расчете из плоскости арки - длина арки между точками ее закрепления из плоскости арки; h1 - высота сечения верхнего пояса; b1, b2 - ширина сечения соответственно верхнего пояса и стойки (раскоса) фермы.

Длительность действия нагрузки	Коэффициент , учитывающий влияние длительной ползучести бетона на деформации элемента без трещин, для конструкций из бетона
	тяжелого, легкого, поризованного, ячеистого (для двуслойных предварительно напряженных конструкций из ячеистого и тяжелого бетонов)	мелкозернистого групп
		А	Б	В
1. Непродолжительное действие	1,0	1,0	1,0	1,0
2. Продолжительное действие при влажности воздуха окружающей среды, %:
а) 40 - 75	2,0	2,6	3,0	2,0
б) ниже 40	3,0	3,9	4,5	3,0
Примечания: 1. Влажность воздуха окружающей среды принимается согласно указаниям п. 1.8. 2. Группы мелкозернистого бетона приведены в п. 2.3. 3. При попеременном водонасыщении и высушивании бетона значение при продолжительном действии нагрузки следует умножать на коэффициент 1,2. 4. При влажности воздуха окружающей среды свыше 75% и при загружении бетона в водонасыщенном состоянии значения по поз. 2а настоящей таблицы следует умножать на коэффициент 0,8.

Длительность действия нагрузки	Коэффициент v, характеризующий упругопластическое состояние бетона сжатой зоны, для конструкций из бетона
	тяжелого, легкого	поризованного	мелкозернистого групп			ячеистого
			А	Б	В
1. Непродолжительное действие	0,45	0,45	0,45	0,45	0,45	0,45
2. Продолжительное действие при влажности воздуха окружающей среды, %:
а) 40 - 75	0,15	0,07	0,10	0,08	0,15	0,20
б) ниже 40	0,10	0,04	0,07	0,05	0,10	0,10
Примечания: 1. Влажность воздуха окружающей среды принимается согласно указаниям п. 1.8. 2. Виды мелкозернистого бетона приведены в п. 2.3. 3. При попеременном водонасыщении и высушивании бетона сжатой зоны значения v при продолжительном действии нагрузки следует разделить на коэффициент 1,2. 4. При влажности воздуха окружающей среды выше 75% и при загружении бетона в водонасыщенном состоянии значения v по поз. 2а настоящей таблицы следует разделить на коэффициент 0,8.

Длительность действия нагрузки	Коэффициент при классе бетона
	выше B7,5	B7,5 и ниже
1. Непродолжительное действие при арматуре:
а) стержневой:
гладкой	1,0	0,7
периодического профиля	1,1	0,8
б) проволочной	1,0	0,7
2. Продолжительное действие (независимо от вида арматуры)	0,8	0,6

Условия работы ненапрягаемой арматуры	Коэффициенты для определения анкеровки ненапрягаемой арматуры
	периодического профиля				гладкой
				lan, мм				lan, мм
			не менее				не менее
1. Заделка арматуры:
а) растянутой в растянутом бетоне	0,70	11	20	250	1,20	11	20	250
б) сжатой или растянутой в сжатом бетоне	0,50	8	12	200	0,80	8	15	200
2. Стыки арматуры внахлестку:
а) в растянутом бетоне	0,90	11	20	250	1,55	11	20	250
б) в сжатом бетоне	0,65	8	15	200	1,00	8	15	200

Условия работы арматуры	Минимальная площадь сечения продольной арматуры в железобетонных элементах, % площади сечения бетона
1. Арматура S в изгибаемых, а также во внецентренно растянутых элементах при расположении продольной силы за пределами рабочей высоты сечения	0,05
2. Арматура S, S' во внецентренно растянутых элементах при расположении продольной силы между арматурой S и S'	0,05
3. Арматура S, S' во внецентренно сжатых элементах при:
l0/i < 17	0,05
17 <= l0/i <= 35	0,10
35 < l0/i <= 83	0,20
l0/i > 83	0,25
Примечание. Минимальная площадь сечения арматуры, приведенная в настоящей таблице, относится к площади сечения бетона, равной произведению ширины прямоугольного сечения либо ширины ребра таврового (двутаврового) сечения на рабочую высоту сечения h0. В элементах с продольной арматурой, расположенной равномерно по контуру сечения, а также в центрально растянутых элементах указанная величина минимального армирования относится к полной площади сечения бетона.

ИС NORMPROD: примечание. В официальном тексте документа, по-видимому, допущена опечатка: вероятно, имеется в виду 4000 кгс/см2.

ИС NORMPROD: примечание. Сноски даны в соответствии с официальным текстом документа.

Вид арматуры и документы, регламентирующие ее качество

Класс арматуры

Марка стали

Диаметр арматуры, мм

Условия эксплуатации конструкции при нагрузке

статической

динамической и многократно повторяющейся

в отапливаемых зданиях

на открытом воздухе и в неотапливаемых зданиях при расчетной температуре, °C

в отапливаемых зданиях

на открытом воздухе и в неотапливаемых зданиях при расчетной температуре, °C

до минус 30 включ.

ниже минус 30 до минус 40 включ.

ниже минус 40 до минус 55 включ.

ниже минус 55 до минус 70 включ.

до минус 30 включ.

ниже минус 30 до минус 40 включ.

ниже минус 40 до минус 55 включ.

ниже минус 55 до минус 70 включ.

Стержневая горячекатаная гладкая, ГОСТ 5781-82 и ГОСТ 380-71

А-I

Ст3сп

6 - 40

+

+

+

+

+ <1>

+

+

-

-

-

Ст3пс

6 - 40

+

+

+

-

-

+

+

-

-

-

Ст3кп

6 - 40

+

+

-

-

-

+

+

-

-

-

Ст3сп

6 - 40

+

+

+

+

+

+

+

+

+

+

Ст3пс

6 - 40

+

+

+

-

-

+

+

+

-

-

Ст3кп

6 - 40

+

+

-

-

-

+

+

-

-

-

Ст3Гпс

6 - 18

+

+

+

+

+ <1>

+

+

+

+

+ <1>

То же, ТУ 14-15-154-86

Ст3сп

5,5

+

+

+

+

+

+

+

+

+

+

Стержневая горячекатаная периодического профиля, ГОСТ 5781-82

А-II

Ст5сп

10 - 40

+

+

+

+ <1>

+ <1>

+

+

+ <1>

-

-

Ст5пс

10 - 16

+

+

+

+ <1>

-

+

+

+ <1>

-

-

18 - 40

+

+

-

-

-

+

+ <1>

-

-

-

18Г2С

40 - 80

+

+

+

+

+ <1>

+

+

+

+

+ <1>

Ас-II

10ГТ

10 - 32

+

+

+

+

+

+

+

+

+

+

А-III

35ГС

6 - 40

+

+

+

+ <1>

-

+

+

+ <1>

-

-

25Г2С

6 - 8

+

+

+

+

+

+

+

+

+

-

10 - 40

+

+

+

+

+ <1>

+

+

+

+ <1>

-

32Г2Рпс

6 - 22

+

+

+

+ <1>

-

+

+

+ <1>

-

-

А-IV

80С

10 - 18

+

+

-

-

-

+

-

-

-

-

20ХГ2Ц

10 - 32

+

+

+

+ <2>

+ <2>

+

+

+

+ <2>

-

А-V

23Х2Г2Т

10 - 32

+

+

+

+

+ <2>

+

+

+

+

+ <2>

А-VI

20Х2Г2СР

10 - 22

+

+

+

+ <2>

+ <2>

+

+

+

+ <2>

-

22Х2Г2ТАЮ

10 - 22

+

+

+

+ <2>

+ <2>

+

+

+

+ <2>

-

22Х2Г2Р

10 - 22

+

+

+

+ <2>

+ <2>

+

+

+

+ <2>

-

То же, ТУ 14-1-4235-87

22Х2Г2С

10 - 40

+

+

+

+ <2>

+ <2>

+

+

+

+ <2>

-

ИС NORMPROD: примечание. Взамен ГОСТ 10884-81 Постановлением Госстандарта РФ от 13.04.1995 N 214 с 1 января 1996 года введен в действие ГОСТ 10884-94.

Стержневая термомеханически упрочненная периодического профиля, ГОСТ 10884-81

Ат-IIIС

Ст5пс Ст5сп Ст5пс Ст5сп

10 - 32

+

+

+

+ <1>

-

+

+

+ <1>

-

-

Стержневая термомеханически упрочненная периодического профиля, ГОСТ 10884-81

Ат-IV

20ГС

10 - 32

+

+

+

+

-

+

+

+

+

-

Ат-IVС

25Г2С

10 - 32

+

+

+

+ <2>

+ <2>

+

+

+

+ <2>

-

28С, 35ГС

12 - 32

Ат-IVК

10ГС2, 08Г2С, 25С2Р

10 - 32

+

+

+

+

-

+

+

+

+

-

Ат-V

20ГС, 20ГС2, 10ГС2, 08Г2С, 28С, 25Г2С

10 - 32

+

+

+

+

-

+

+

+

+

-

25С2Р, 35ГС

18 - 32

Ат-VК

20ГС, 25С2Р, 35ГС

18 - 32

+

+

+

+

-

+

+

+

+

-

Ат-VСК

20ХГС2

10 - 28

+

+

+

+ <2>

-

+

+

+

+ <2>

-

Ат-VI

20ГС2, 20ГС, 25С2Р

10 - 32

+

+

+

+

-

+

+

+

+

-

Аг-VIК

20ХГС2

10 - 16

+

+

+

+

-

+

+

+

+

-

Ат-VII

30ХС2

10 - 28

+

+

+

-

-

+

+

+

-

-

Обыкновенная арматурная проволока периодического профиля, ГОСТ 6727-80

Вр-I

-

3 - 5

+

+

+

+

+

+

+

+

+

+

Высокопрочная арматурная проволока, ГОСТ 7348-81

В-II; Вр-II

-

3 - 8

+

+

+

+

+

+

+

+

+

+

Арматурные канаты, ГОСТ 13840-68

К-7

-

6 - 15

+

+

+

+

+

+

+

+

+

+

Арматурные канаты, ТУ 14-4-22-71

К-19

-

14

+

+

+

+

+

+

+

+

+

+

Стержневая, упрочненная вытяжкой, периодического профиля

А-IIIв

25Г2С

6 - 40

+

+

+

-

-

+

+

-

-

-

35ГС

6 - 40

+

+

-

-

-

+

-

-

-

-

Характеристика закладных деталей	Прокат для закладных деталей конструкций, предназначенных для работы при расчетной температуре, °C
	до минус 30 включ.		ниже минус 30 до минус 40 включ.
	прокат по ГОСТ 535-88	толщина проката, мм	прокат по ГОСТ 535-88	толщина проката, мм
1. Рассчитываемые на усилия от нагрузок:
а) статических	Ст3кп2-1	4 - 30	Ст3пс5-1	4 - 30
б) динамических и многократно повторяющихся	Ст3пс5-1	4 - 10	Ст3пс5-1	4 - 10
	Ст3пс5-1	11 - 30	Ст3пс5-1	11 - 30
2. Конструктивные (не рассчитываемые на силовые воздействия)	Ст3кп2-1	4 - 30	Ст3кп2-1	4 - 30
Примечания: 1. Расчетную температуру принимают согласно указаниям п. 1.8. 2. Для листового проката группа проката не устанавливается (Ст3кп2, Ст3пс5 и Ст3сп5). Вместо указанного в таблице проката по ГОСТ 535-88 допускается применение фасонного и листового проката для строительных стальных конструкций по ГОСТ 27772-88: С235 - вместо Ст3кп2-1, С245 - " Ст3пс5-1, С255 - " Ст3пс5-1.
ИС NORMPROD: примечание. Нумерация пунктов примечания приведена в соответствии с официальным текстом документа.
4. При соответствующем технико-экономическом обосновании допускается применение проката из полуспокойной и спокойной стали вместо указанной в таблице соответственно кипящей и полуспокойной, а также применение проката групп II и III.
