"НПБ 245-97. Лестницы пожарные наружные стационарные и ограждения крыш. Общие технические требования и методы испытаний"
(введены в действие Приказом ГУГПС МВД РФ от 29.10.1997 N 65)

Разработаны ВНИИПО МВД России.

Внесены и подготовлены к утверждению нормативно-техническим отделом ГУГПС МВД России.

Утверждены Главным государственным инспектором Российской Федерации по пожарному надзору.

Дата введения в действие 01.12.1997 г.

Настоящие нормы распространяются на пожарные металлические лестницы, установленные стационарно снаружи жилых, промышленных, общественных зданий и сооружений, используемые пожарными подразделениями для подъема на крыши и чердаки, а также на ограждения крыш зданий, используемые для обеспечения безопасности работ.

Настоящие нормы устанавливают общие технические требования и методы эксплуатационных испытаний лестниц и ограждений крыш зданий.

Настоящие нормы могут применяться при эксплуатационных испытаниях наружных пожарных лестниц и ограждений крыш зданий согласно требованиям п. 1.3.2.9 Правил пожарной безопасности в Российской Федерации и на стадии приемки объекта.

В настоящих нормах использованы ссылки на следующие документы:

ГОСТ 23120-78. Лестницы маршевые, площадки и ограждения стальные. Технические условия.

ГОСТ 25772-83. Ограждения лестниц, балконов и крыш стальные. Общие технические условия

СНиП III-18-75. Металлические конструкции.

СНиП 21-01-97. Пожарная безопасность зданий и сооружений.

СНиП 2.01.07-85*. Нагрузки и воздействия.

ГОСТ 9.031-74. ЕСЗКС. Покрытия анодно-окисные полуфабрикатов из алюминия и его сплавов. Общие требования и методы контроля.

ГОСТ 9.032-74. ЕСЗКС. Покрытия лакокрасочные. Группы, технические требования и обозначения.

ГОСТ 9.039-74. ЕСЗКС. Коррозионная агрессивность атмосферы.

ГОСТ 9.302-88. ЕСЗКС. Покрытия металлические и неметаллические неорганические. Методы контроля.

ГОСТ 5264-80. Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры.

3.1. Техническая документация на пожарные наружные стационарные лестницы (далее - лестницы) и ограждения крыш зданий (далее - ограждения) содержит их основные размеры, которые должны соответствовать нормируемым и могут иметь отклонения, указанные в табл. 1.

3.2. Размещение пожарных лестниц должно учитывать высоту, этажность, площадь и длину периметра здания.

3.3. Конструкции лестниц и ограждений должны быть огрунтованы и окрашены по VII классу в соответствии с ГОСТ 9.032. Элементы конструкций лестниц и ограждений должны быть надежно присоединены друг к другу, а вся конструкция в целом - надежно прикреплена к стене и крыше здания (отсутствие трещин в заделе балок к стене, разрывов металла и деформаций конструкций).

3.4. Сварные швы металлических лестниц и ограждений должны отвечать ГОСТ 5264.

3.5. Ступенька лестницы должна выдерживать испытательную нагрузку массой 180 кг, приложенную к ее середине, направленную вертикально вниз. При этом остаточной деформации быть не должно.

3.6. Балка крепления вертикальной лестницы к стене здания должна выдерживать испытательную нагрузку, определяемую по формуле

где М - масса груза, кг;

Н - высота лестницы, м;

X - число балок, при помощи которых лестница крепится к стене;

- коэффициент, численно равный высоте (в метрах) участка лестницы, занимаемого 1 человеком (пожарным), принимается равным 2,5;

- максимальная масса 1 человека (пожарного), принимается равной 120 кг;

- коэффициент запаса прочности, принимается равным 1,5.

3.7. Марш наклонной лестницы должен выдерживать нагрузку величиной 750 кг.

3.8. Ограждения лестниц должны выдерживать воздействие груза массой 75 кг, приложенного горизонтально в любой точке.

3.9. Ограждения крыш зданий должны выдерживать воздействие груза массой 50 кг, приложенного горизонтально в любой точке.

4.1. Объем испытаний и проверок наружных стационарных лестниц, их ограждений, а также ограждений крыш зданий представлен в табл. 2.

4.2. Номенклатура параметров лестниц и ограждений, которые проверяются в процессе испытаний, приведена в табл. 3.

4.3. Рабочие нагрузки, которые должны выдерживать несущие элементы лестниц, указаны в табл. 4.

4.4. Испытаниям подлежат указанные конструкции при приемке здания или сооружения, а также по заявке организации, ответственной за эксплуатацию здания или сооружения, но не реже двух раз в год в соответствии с п. 1.3.2.9 Правил пожарной безопасности в Российской Федерации (ППБ 01-93).

Испытания должны проводить организации, в компетенцию которых входит эксплуатация конструкций и инженерного оборудования зданий с привлечением представителей заинтересованных организаций и органов надзора, либо организации, аккредитованные на проведение данных испытаний.

4.5. Результаты испытаний конструкций лестниц и ограждений крыш, установленных на зданиях и сооружениях, считаются удовлетворительными, если они соответствуют требованиям настоящего документа.

4.6. При получении неудовлетворительных результатов по любому из показателей повторные испытания или проверки проводятся только после устранения неисправностей.

5.1. Испытания проводятся в дневное время в условиях визуальной видимости испытателей друг друга. Скорость ветра должна быть не более 10 м/с в нормальных климатических условиях, установленных ГОСТ 15150.

5.2. Место проведения испытаний необходимо обозначить площадкой безопасности. Пульт управления с визуальным отслеживанием величин испытательной нагрузки должен находиться за ее границей.

5.3. Прочностные испытания конструкций являются "статическими", величины испытательных нагрузок выбраны из условия возможного максимально реального нагружения конструкции с определенным запасом прочности. Запас прочности конструкции осуществляется за счет превышения рабочей нагрузки на 50%.

5.4. Испытательная нагрузка должна создаваться любым способом, исключающим нахождение человека непосредственно под испытываемой конструкцией (например, лебедка с редуктором и электроприводом, насос с гидроцилиндром и т.п.).

5.5. Соответствие конструкций лестниц и ограждений требованиям п. 3.1 проверяют визуально с применением мерительного инструмента (рулетка, линейка и т.п.). Предельные отклонения размеров не должны превышать значений, указанных в ГОСТ 25772.

5.6. Соответствие п. 3.2 проверяют визуально в соответствии со СНиП 21-01-97.

5.7. Осмотр сварных швов лестниц и ограждений (п. 3.4) производится визуально в соответствии с ГОСТ 5264 и СНиП III-18-75. Наплывы и неровности не должны превышать 1 мм и иметь гладкую или мелкочешуйчатую поверхность (без прожогов, сужений и перерывов) и плавный перевод к основному металлу.

5.8. Качество защитных покрытий от коррозии (п. 3.3) проверяется визуально в соответствии с ГОСТ 9.031, ГОСТ 9.032 и ГОСТ 9.302. Грунтовка и окраска конструкций должны соответствовать V классу покрытия.

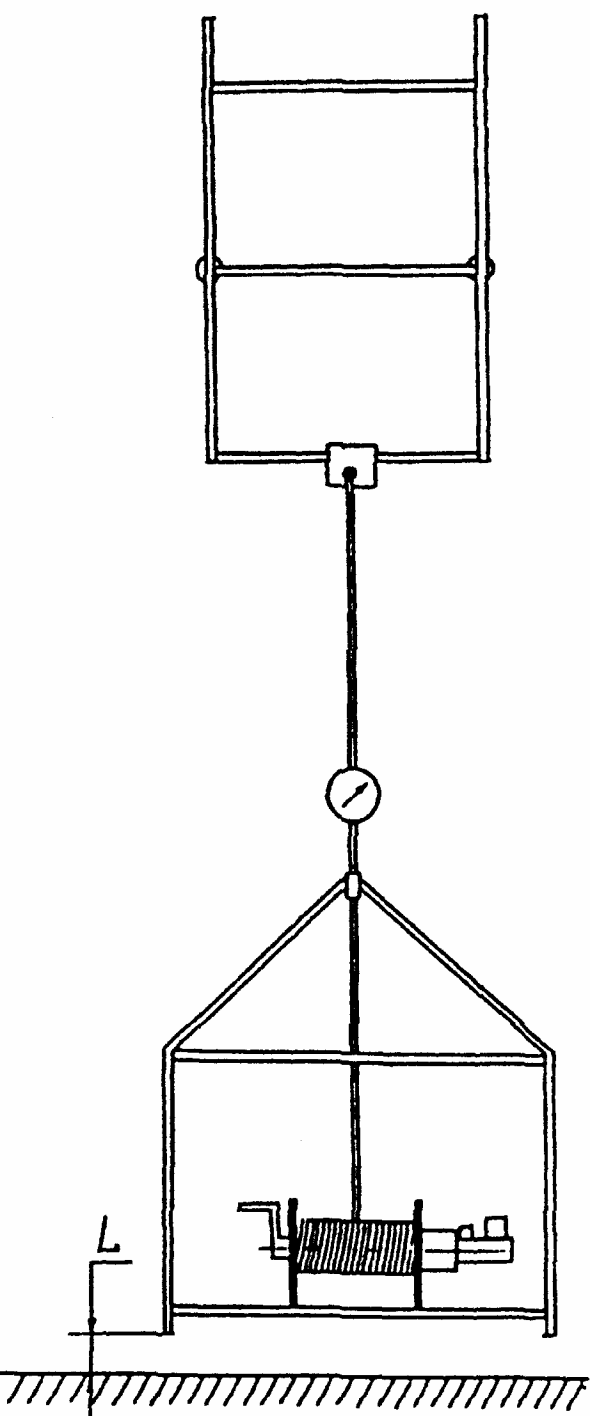

5.9. Прочность ступеньки вертикальной лестницы проверяется путем прикладывания нагрузки вертикально вниз величиной 180 кг, приложенной к ее середине при помощи площадки шириной 10 см (рис. 1). Площадка устанавливается на середину ступени, к которой закрепляется тросик с грузом. Общий вес тросика с грузом должен составлять 180 кг. Груз подвешивается таким образом, чтобы он находился на расстоянии 100 - 200 мм от земли, и выдерживается в течение 2 мин. Величина прогиба или ее отсутствие определяется с помощью приспособления для измерения деформаций. После снятия нагрузки остаточной деформации быть не должно.

5.10. Прочность ступеньки наклонной лестницы проверяется путем прикладывания нагрузки вертикально вниз величиной 180 кг, приложенной к ее середине при помощи тросика, проходящего поверх ступени. Далее испытания проводятся аналогично п. 5.9.

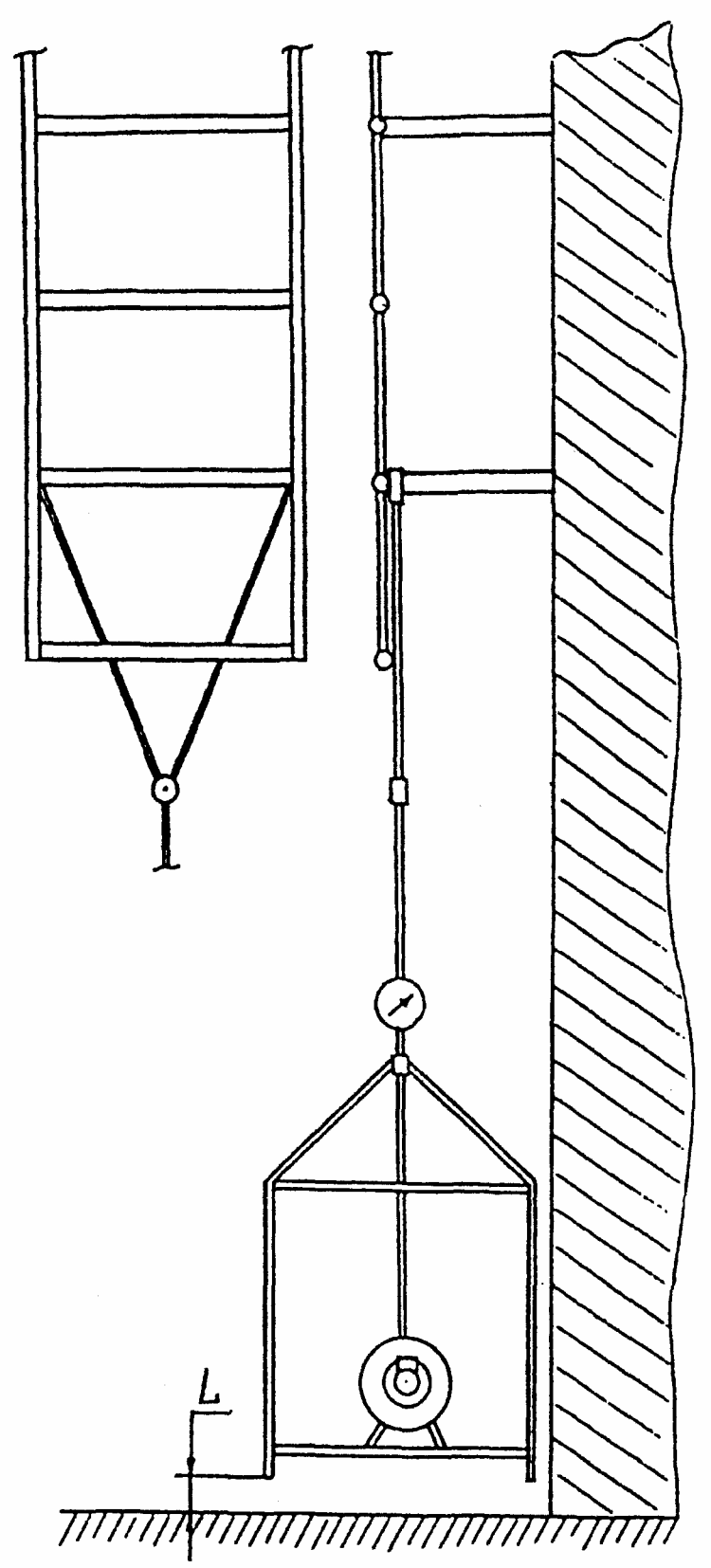

5.11. Прочность балки крепления вертикальной лестницы к стенке здания проверяется следующим образом (рис. 2). Нагрузка, величина которой М, рассчитанная по формуле (1), прикладывается вертикально вниз в месте крепления балки, выходящей из стены, с одной из тетив лестницы. В качестве нагрузки используется груз, подвешиваемый к вышеуказанному месту на тросике таким образом, чтобы он находился на расстоянии 100 - 200 мм от земли. Нагрузка выдерживается в течение двух минут.

Так как в реальных условиях эксплуатации наружных пожарных лестниц можно допустить, что нагрузка распределяется равномерно на балки, расположенные попарно, то и испытание балок следует проводить парами, увеличивая нагрузку в 2 раза, а нагружению подвергнуть все балки.

5.12. Прочность балки крепления горизонтальных и наклонных лестниц к стенке здания проверяется нагрузкой, величина которой определяется по формуле

где L - длина лестницы, м;

- коэффициент, численно равный величине проекции человека на горизонталь, м, принимается равным 0,5;

- угол наклона плоскости лестницы к горизонтали;

X - число балок, при помощи которых лестница крепится к стене;

- максимальная масса 1 человека (пожарного), принимается равной 100 кг;

- коэффициент запаса прочности, равный 1,5.

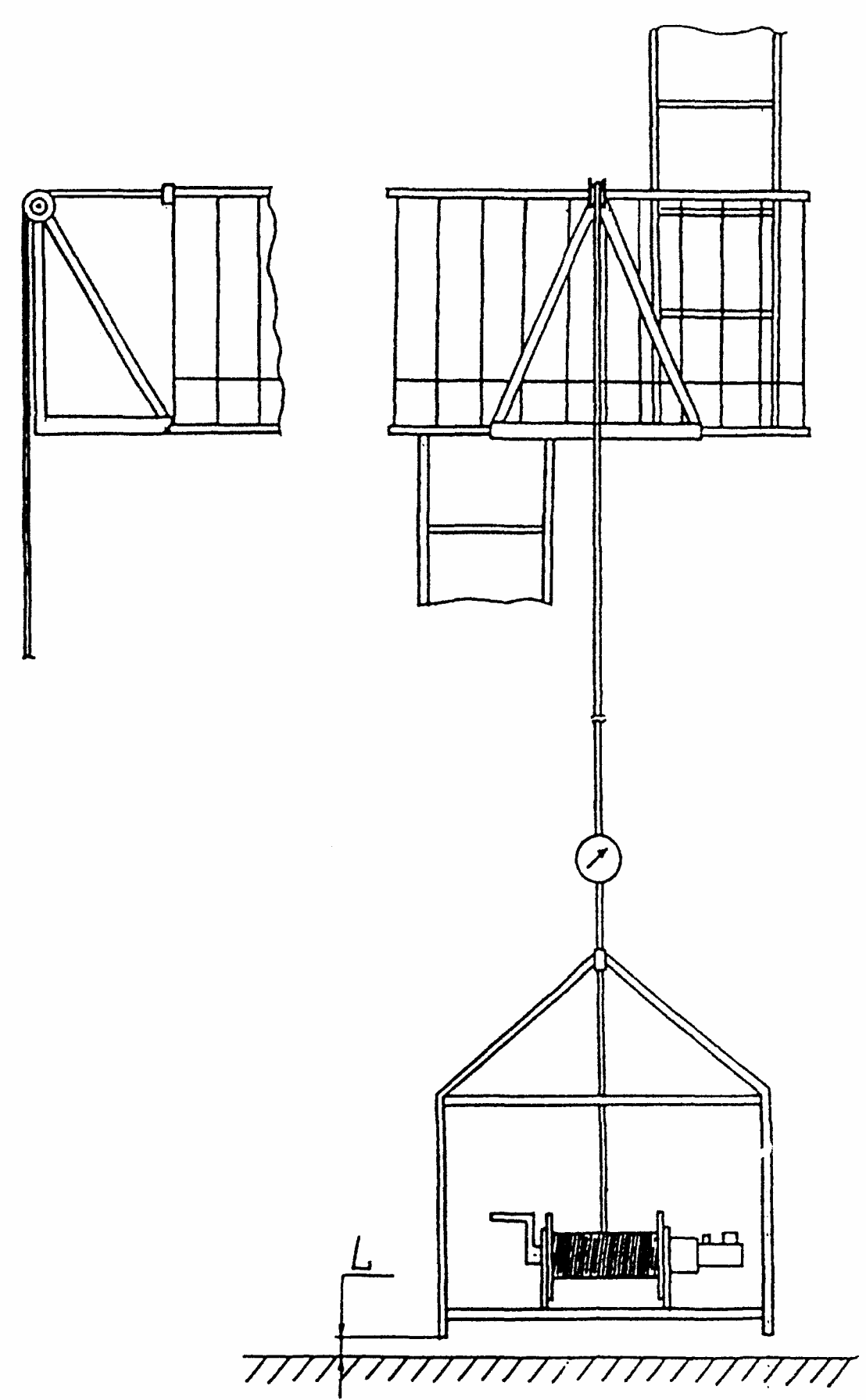

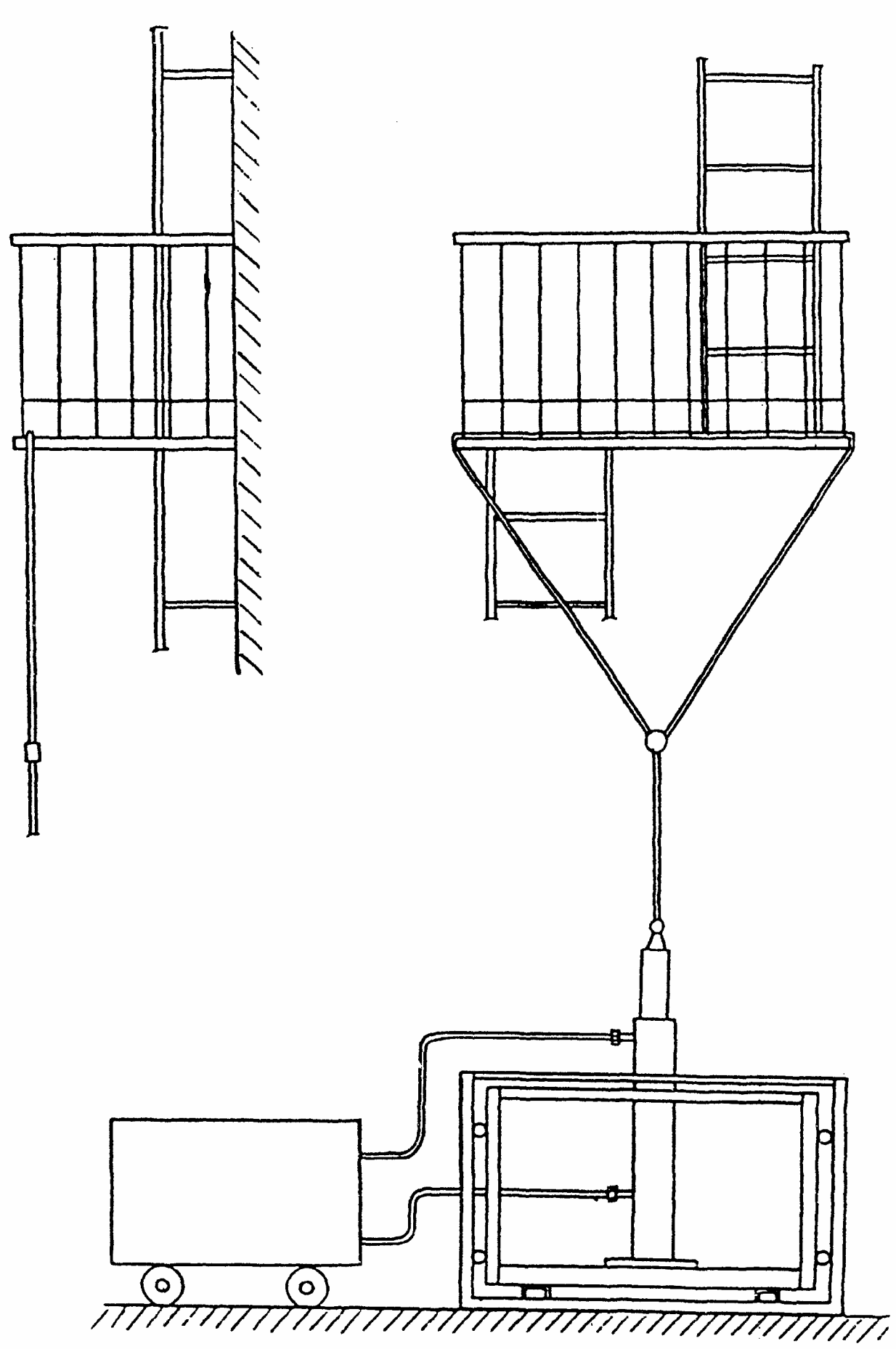

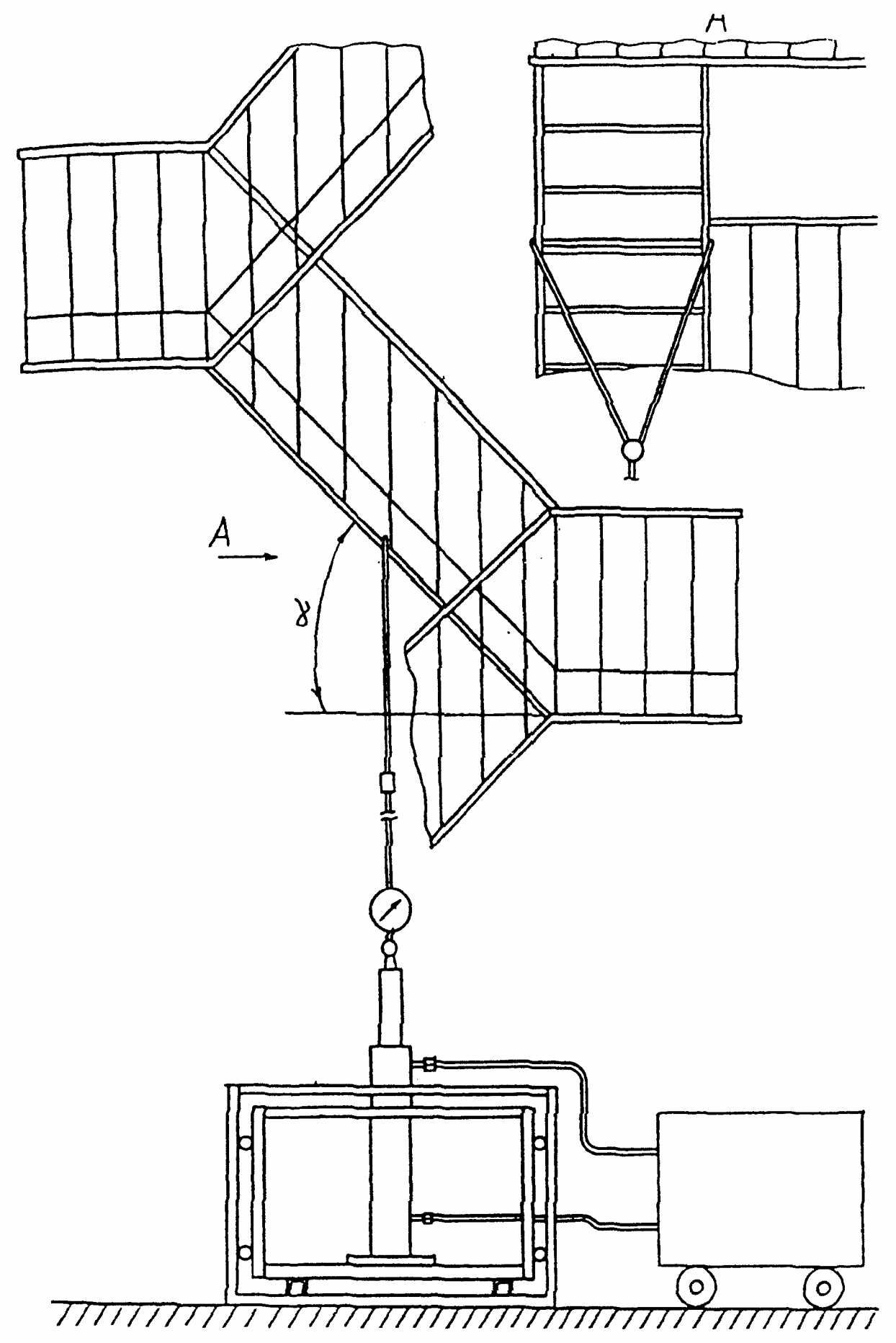

5.13. Прочность площадки наружной лестницы проверяется путем прикладывания распределенной нагрузки, общая величина которой определяется по формуле (1) или Х = 1 (рис. 3), а для марша наклонной лестницы - по формуле (2) при Х = 1 (рис. 4).

5.14. Прочность ограждения лестниц проверяется горизонтальным воздействием груза массой 75 кг, приложенного при помощи тросика, через специальное устройство к середине поручня ограждения (рис. 5). Нагрузка выдерживается в течение 2 мин. После снятия нагрузки остаточной деформации быть не должно.

5.15. Прочность ограждения крыши здания проверяется путем прикладывания горизонтальной нагрузки не менее чем в 5 местах по периметру, выбранных произвольно.

Закрепив тросик к поручню ограждения через специальное устройство (рис. 5), прикладываем нагрузку величиной 60 кг и выдерживаем в таком положении 2 мин. После снятия нагрузки остаточной деформации быть не должно.

6.1. При испытаниях составляется протокол испытаний (Приложение).

6.2. Если в результате испытаний при визуальном осмотре обнаружены трещины или разрыв сварных соединений (швов) и остаточные деформации, то испытываемая конструкция считается не выдержавшей испытания.

6.3. Информация о неисправных наружных лестницах (не прошедших испытания) должна быть доведена в обязательном порядке до личного состава пожарной части, в районе выезда которой находится объект, а также обозначена на самой конструкции лестницы (сведения о ее неисправности).

7.1. Изготовленные конструкции должны быть замаркированы.

7.2. Маркировочные знаки должны наноситься несмываемой краской в указанных местах:

- на стенке косоура лестничного марша с правой стороны по ходу подъема;

- на стенке балки площадки;

- на нижней балке крепления вертикальной лестницы к стене с правой стороны по ходу подъема;

- на верхней грани поручня ограждения.

где М - масса груза, при которой следует проводить испытания;

Н - высота лестницы, м;

X - количество балок, при помощи которых лестница крепится к стене;

- коэффициент, численно равный высоте расположения одного человека (пожарного) на лестнице, м, принимается равным 2,5;

- максимальная масса 1 человека (пожарного), принимается равной 100 кг;

- коэффициент запаса прочности, принимается равным 1,5.

7. Результаты испытаний

8. Заключение

Испытания проводили:
