Описание

Источник публикации

М.: Стройиздат, 1979

Примечание к документу

Утратил силу в связи с изданием Постановления Госстроя СССР от 06.08.1987 N 167.

Введен в действие с 1 июля 1979 года (Постановление Госстроя СССР от 29.12.1978 N 257)

Взамен СНиП II-Л.11-70, ВСН 3-71, ВСН 6-71.

Название документа

"СНиП II-76-78. Часть II. Нормы проектирования. Глава 76. Спортивные сооружения"

(утв. Постановлением Госстроя СССР от 29.12.1978 N 257)

"СНиП II-76-78. Часть II. Нормы проектирования. Глава 76. Спортивные сооружения"
(утв. Постановлением Госстроя СССР от 29.12.1978 N 257)

Оглавление

СНиП II-76-78. Часть II. Нормы проектирования. Глава 76. Спортивные сооружения

1. Общие положения

2. Генеральные планы

3. Объемно-планировочные и конструктивные решения зданий и сооружений

Общие требования

Открытые плоскостные спортивные сооружения

Спортивные залы

Катки с искусственным льдом

Открытые и крытые бассейны

Лыжные базы

Тиры и стрельбища

Сооружения и устройства для зрителей

Вспомогательные здания, помещения и сооружения

Естественное освещение

Требования к акустике

Противопожарные требования

4. Водопровод и канализация

5. Отопление и вентиляция

6. Электроснабжение и электротехнические устройства

Приложение 1. Схемы элементов открытых плоскостных спортивных сооружений, спортивных залов, бассейнов, лыжных баз, тиров и мест для зрителей

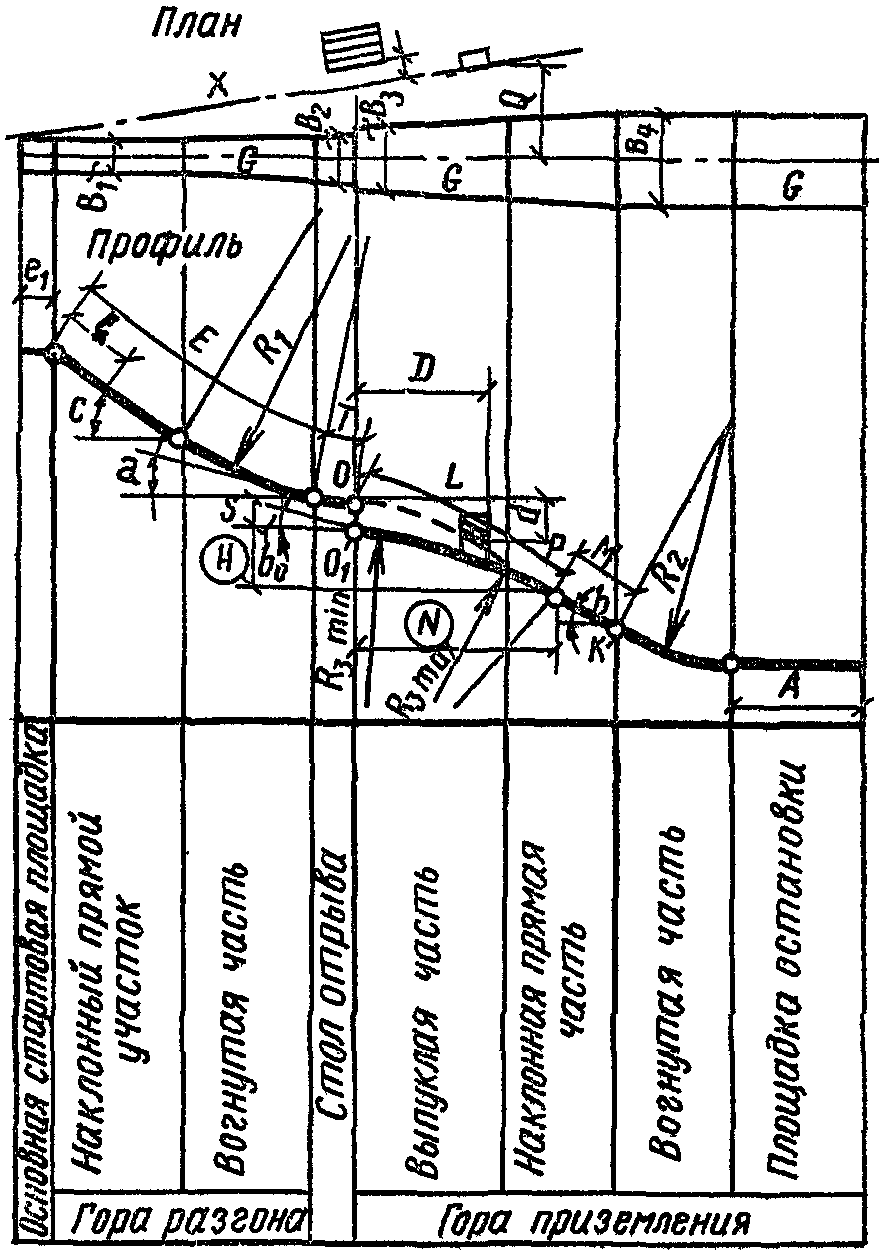

Приложение 2. Определение параметров трамплинов для прыжков на лыжах, размещения судейских вышек, тренерских трибун (помостов) и дополнительных стартовых площадок

Приложение 3

А. Требуемая толщина ограждающих конструкций тиров в зависимости от пробивного действия пули калибра 5,6 мм (при дальности стрельбы 25 м)

Б. Требуемая толщина ограждающих конструкций тиров в зависимости от пробивного действия легкой пули калибра 7,62 мм (образца 1908 г.) армейской винтовки

Приложение 4. Определение расположения зрительских мест в профиле трибун

Приложение 5. Размеры инвентарных при наиболее распространенных спортивных залах

Утверждены

Постановлением Госстроя СССР

от 29 декабря 1978 г. N 257

СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА

СНиП II-76-78

ЧАСТЬ II. НОРМЫ ПРОЕКТИРОВАНИЯ

ГЛАВА 76. СПОРТИВНЫЕ СООРУЖЕНИЯ

Срок введения в действие

1 июля 1979 года

Глава СНиП II-76-78 "Спортивные сооружения" разработана ЦНИИЭП зрелищных зданий и спортивных сооружений им. Б.С. Мезенцева с участием КиевЗНИИЭП Государственного комитета по гражданскому строительству и архитектуре при Госстрое СССР.

С введением в действие настоящей главы утрачивают силу:

глава СНиП II-Л.11-70 "Спортивные сооружения. Нормы проектирования";

Указания по проектированию лыжных баз (трасс, трамплинов и зданий) - ВСН 3-71/Госгражданстрой;

Указания по проектированию сооружений для стрелкового спорта (тиров и стрельбищ) - ВСН 6-71/Госгражданстрой.

Редакторы - инж. Л.Г. Сурков (Госстрой СССР), инж. Н.А. Глинкина (Госгражданстрой при Госстрое СССР), инженеры М.Я. Исаев, И.С. Швейцер, канд. техн. наук Г.В. Ясный (ЦНИИЭП зрелищных зданий и спортивных сооружений им. Б.С. Мезенцева).

Внесены Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР.

Утверждены Постановлением Государственного комитета СССР по делам строительства от 29 декабря 1978 г. N 257.

Взамен СНиП II-Л.11-70.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящие нормы должны соблюдаться при проектировании новых и реконструируемых крытых и открытых спортивных сооружений (с трибунами и без трибун для зрителей), в том числе:

плоскостных сооружений;

спортивных залов;

катков с искусственным льдом;

бассейнов;

лыжных баз;

тиров и стрельбищ.

Примечание. При проектировании спортивных сооружений следует соблюдать также требования главы СНиП по проектированию общественных зданий и сооружений.

1.2. Пропускную способность спортивных сооружений в зависимости от их назначения по видам спорта следует принимать:

открытых плоскостных спортивных сооружений, спортивных залов и катков - по табл. 1; бассейнов - по табл. 2; лыжных баз; тиров и стрельбищ - по заданию на проектирование.

Таблица 1

???????????????????????????????????????????????????????????????????????????

Вид спорта ? Размеры <1>, м ? Пропускная ? Примечание

? ? способность ?

?????????????????????????????????????

?длина ?ширина?высота?откры- ?залов ?

? ? ?<2> до?тых ?из ?

? ? ?низа ?плос- ?расче-?

? ? ?высту-?кост- ?та м2 ?

? ? ?пающих?ных ?на ?

? ? ?конст-?спор- ?одного?

? ? ?рукций?тивных ?зани- ?

? ? ?в зале?соору- ?мающе-?

? ? ? ?жений, ?гося в?

? ? ? ?чело- ?смену ?

? ? ? ?век в ? ?

? ? ? ?смену ? ?

???????????????????????????????????????????????????????????????????????????

1. Акробатика. ?36 <*>?18 <*>? 6 ? - ? 8 ? -

На один комплект ? ? ? ? ? ?

табельного ? ? ? ? ? ?

оборудования ? ? ? ? ? ?

???????????????????????????????????????????????????????????????????????????

2. Бадминтон ?15 <*>? 8 ? 7 ? 8 ? 15 ?Поле для игры

? ? ? ? ? ?13,4 x 5,18 м

? ? ? ? ? ?для одиночной

? ? ? ? ? ?и 13,4 x 6,1 м

? ? ? ? ? ?для парной игры.

? ? ? ? ? ?При смежном располо-

? ? ? ? ? ?жении площадок ширину

? ? ? ? ? ?двух площадок допус-

? ? ? ? ? ?кается принимать

? ? ? ? ? ?15,1 м

???????????????????????????????????????????????????????????????????????????

3. Баскетбол ? 28 ? 16 ? 7 ? 24 ? 20 ?Поле для игры -

? ? ? ? ? ?26 x 14 м. При

? ? ? ? ? ?размещении поля в

? ? ? ? ? ?зале с местами для

? ? ? ? ? ?зрителей расстоя-

? ? ? ? ? ?ние от границ поля

? ? ? ? ? ?до мест для зрителей

? ? ? ? ? ?должно быть не менее

? ? ? ? ? ?2 м

???????????????????????????????????????????????????????????????????????????

4. Бокс: ? ? ? ? ? ?При размещении

а) на один ринг ?18 <*>?12 <*>? 4 ? - ? 8 ?ринга в зале

размером 6 x 6 м ? ? ? ? ? ?с местами для

и один комплект ? ? ? ? ? ?зрителей размер

табельного ? ? ? ? ? ?арены должен быть

оборудования ? ? ? ? ? ?14 x 14 м

??????????????????????????????????????????????????????на каждый ринг

б) на два ринга ?30 <*>?15 <*>? 4 ? - ? 8 ?

размером 6 x 6 м ? ? ? ? ? ?

и двойной комп- ? ? ? ? ? ?

лект табельного ? ? ? ? ? ?

оборудования ? ? ? ? ? ?

???????????????????????????????????????????????????????????????????????????

5. Борьба: ? ? ? ? ? ?При размещении

а) классическая,?24 <*>? 14 ? 4 ? - ? 9,5 ?ковра в зале

вольная и самбо -? ? ? ? ? ?с местами для

на один ковер ? ? ? ? ? ?зрителей размер

диаметром 9 м или? ? ? ? ? ?арены следует

на два ковра диа-? ? ? ? ? ?принимать из

метром 7 м каждый? ? ? ? ? ?расчета 17 x 17 м

и один комплект ? ? ? ? ? ?на каждый ковер

табельного ? ? ? ? ? ?диаметром 9 м

оборудования ? ? ? ? ? ?(при размещении

??????????????????????????????????????????????????????ковра на помосте

б) то же, на два?30 <*>?18 <*>? 4 ? - ? 9,5 ?высотой до 1 м -

смежно располо- ? ? ? ? ? ?19 x 19 м)

женных ковра ? ? ? ? ? ?

диаметром 9 м ? ? ? ? ? ?

каждый и двойной ? ? ? ? ? ?

комплект табель- ? ? ? ? ? ?

ного оборудования? ? ? ? ? ?

???????????????????????????????????????????????????????????????????????????

в) дзю-до на ?24 <*>? 14 ? 4 ? - ? 9,5 ?При размещении ковра

один ковер ? ? ? ? ? ?"татами" в зале с

("татами") ? ? ? ? ? ?местами для зрителей

размером ? ? ? ? ? ?размер арены следует

14 x 14 м ? ? ? ? ? ?принимать из расчета

и комплект ? ? ? ? ? ?18 x 18 м на каждый

табельного ? ? ? ? ? ?ковер "татами"

оборудования ? ? ? ? ? ?(при размещении

? ? ? ? ? ?"татами" на помосте

? ? ? ? ? ?высотой до 1 м -

? ? ? ? ? ?20 x 20 м) с зоной

? ? ? ? ? ?безопасности между

? ? ? ? ? ?смежными рабочими

? ? ? ? ? ?частями "татами"

? ? ? ? ? ?не менее 3 м

???????????????????????????????????????????????????????????????????????????

6. Волейбол ?24 <*>?15 <*>? 8 ? 24 ? 15 ?Поле для игры -

? ? ? ? ? ?18 x 9 м. При

? ? ? ? ? ?размещении поля в

? ? ? ? ? ?зале с местами для

? ? ? ? ? ?зрителей соревнований

? ? ? ? ? ?международного

? ? ? ? ? ?масштаба расстояние

? ? ? ? ? ?от границ поля для

? ? ? ? ? ?игры до мест для

? ? ? ? ? ?зрителей должно быть

? ? ? ? ? ?не менее 8 м по тор-

? ? ? ? ? ?цовым и 5 м по про-

? ? ? ? ? ?дольным сторонам

? ? ? ? ? ?поля, а высота зала

? ? ? ? ? ?не менее 12,5 м

???????????????????????????????????????????????????????????????????????????

7. Гандбол ? 43 ? 22 ? 6 ? 24 ? 40 ?Поле для игры -

? ? ? ? ? ?40 x 20 м.

? ? ? ? ? ?Допускается преду-

? ? ? ? ? ?сматривать длину зала

? ? ? ? ? ?42 <*>; в этом случае

? ? ? ? ? ?длина поля для

? ? ? ? ? ?игры - 39 м

???????????????????????????????????????????????????????????????????????????

8. Гимнастика ? ? ? ? ? ?Допускается

спортивная: ? ? ? ? ? ?уменьшение высоты

а) на один комп-?30 <*>?18 <*>? 6 ? - ? 8 ?зала в местах рас-

лект табельного ? ? ? ? ? ?положения рабочей

оборудования для ? ? ? ? ? ?зоны следующего

мужчин и женщин с? ? ? ? ? ?оборудования:

одним общим мес- ? ? ? ? ? ?перекладины -

том для вольных ? ? ? ? ? ?до 5,5 м;

упражнений ? ? ? ? ? ?брусьев - до 5 м

??????????????????????????????????????????????????????(мужские - до 4,3 м);

б) на расширенный?36 <*>?18 <*>? 6 ? - ? 8 ?бревна - до 4,5 м

комплект ? ? ? ? ? ?(низкого - до 3 м);

табельного ? ? ? ? ? ?стенки - до 4,5 м;

оборудования ? ? ? ? ? ?коня - до 4,3 м

с одним общим ? ? ? ? ? ?(с ручками - до 3 м);

для мужчин ? ? ? ? ? ?над разбегами

и женщин местом ? ? ? ? ? ?в прыжках и помостом

для вольных ? ? ? ? ? ?(ковром) для

упражнений ? ? ? ? ? ?вольных упражнений -

??????????????????????????????????????????????????????до 3 м.

в) на два ?42 <*>?24 <*>? 6 ? - ? 8 ?В универсальных

комплекта ? ? ? ? ? ?спортивно-зрелищных

табельного ? ? ? ? ? ?залах (при размещении

оборудования ? ? ? ? ? ?комплекта снарядов

для мужчин ? ? ? ? ? ?для соревнований

и женщин с одним ? ? ? ? ? ?на помосте) размер

общим местом ? ? ? ? ? ?арены должен быть

для вольных ? ? ? ? ? ?не менее 48 x 24 м

упражнений ? ? ? ? ? ?

???????????????????????????????????????????????????????????????????????????

9. Гимнастика ?21 <*>?15 <*>? 7 ? - ? 10 ?При размещении

художественная. ? ? ? ? ? ?площадки в залах

На одну площадку ? ? ? ? ? ?с местами для

размером ? ? ? ? ? ?зрителей размер

12 x 12 м и комп-? ? ? ? ? ?арены должен быть

лект табельного ? ? ? ? ? ?не менее 15 x 15 м

оборудования ? ? ? ? ? ?на каждую площадку

???????????????????????????????????????????????????????????????????????????

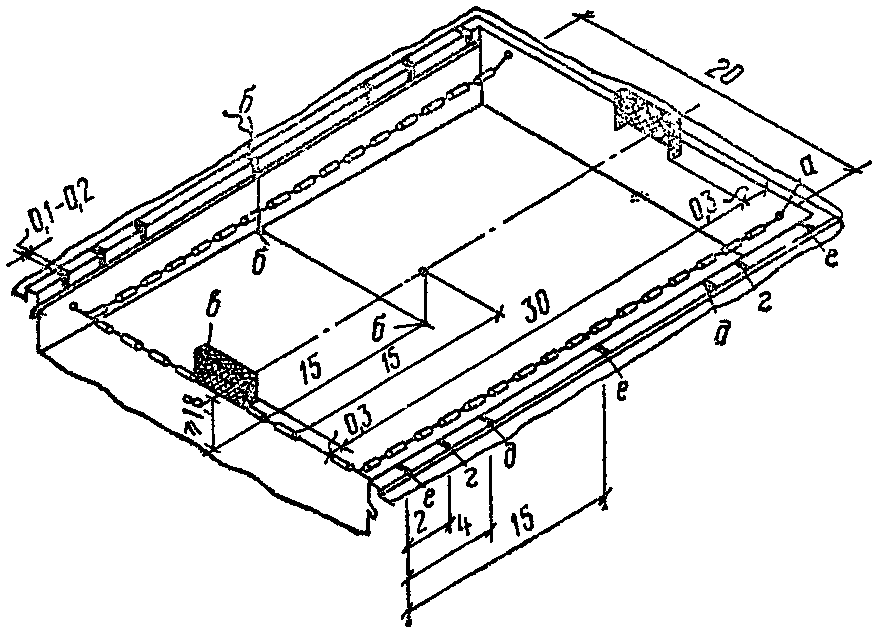

10. Городки ? 30 ? 15 ? - ? 12 ? - ? -

???????????????????????????????????????????????????????????????????????????

11. Легкая ? ? ? ?При сдвоенной дорожке

атлетика: ? ? ? ?для разбега в прыжках

а) прыжки в длину?По Прил. 1, ? 7 ?10 - на откры-?в длину и тройном

и тройной прыжок ?рис. 1 ? ?том воздухе, ?в общую яму

? ? ?20 - в зале ?(см. Прил. 1, рис. 1)

? ? ?(манеже) ?пропускную способ-

? ? ? ?ность следует прини-

???????????????????????????????? ????????????????мать в 1,5 раза

б) прыжки ?По Прил. 1, ? ?8 - на откры- ?больше.

в высоту ?рис. 2 ? ?том воздухе, ?Высота помещения у

? ? ?16 - в зале ?места для приземления

? ? ?(манеже) ?в прыжках с шестом

? ? ? ?(не менее чем за 2 м

???????????????????????????????? ? ?до опорной стенки

в) прыжки ?По Прил. 1, ? ? ?ящика для упора и

с шестом ?рис. 3 ? ? ?4 м за нею по направ-

? ? ? ?лению разбега) должна

? ? ? ?быть не менее 8,5 м;

???????????????????????????????? ? ?у мест для

г) толкание ядра ?По Прил. 1, ? ? ?остальных прыжков

?рис. 4 ? ? ?допускается

? ? ? ?уменьшение высоты

? ? ? ?помещения до 5 м

???????????????????????????????????????????????????????????????????????????

д) метание диска ?По Прил. 1, ? - ? 7 ? - ? -

и молота ?рис. 5 ? ? ? ?

???????????????????????????????? ? ? ?

е) метание копья ?По Прил. 1, ? ? ? ?

?рис. 6 ? ? ? ?

???????????????????????????????? ? ? ?

ж) метание ?По Прил. 1, ? ? ? ?

гранаты и мяча ?рис. 7 ? ? ? ?

???????????????????????????????????????????????????????????????????????????

з) прямая беговая?По Прил. 1, ? 7 ?По 6 на каждую?Допускается

дорожка ?рис. 8 ? ?отдельную ?уменьшение высоты

???????????????????????????????? ?дорожку - на ?помещения до 4 м.

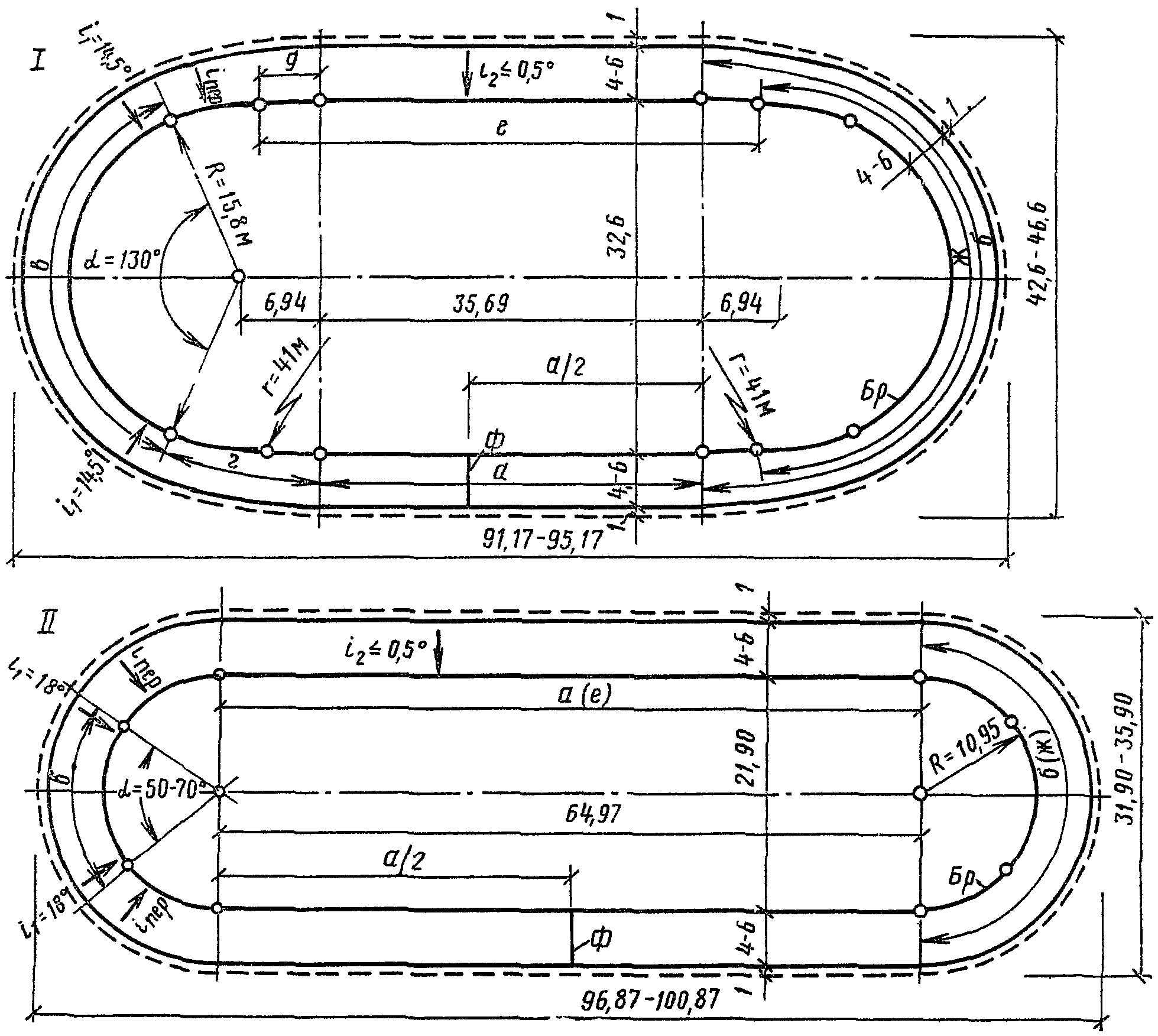

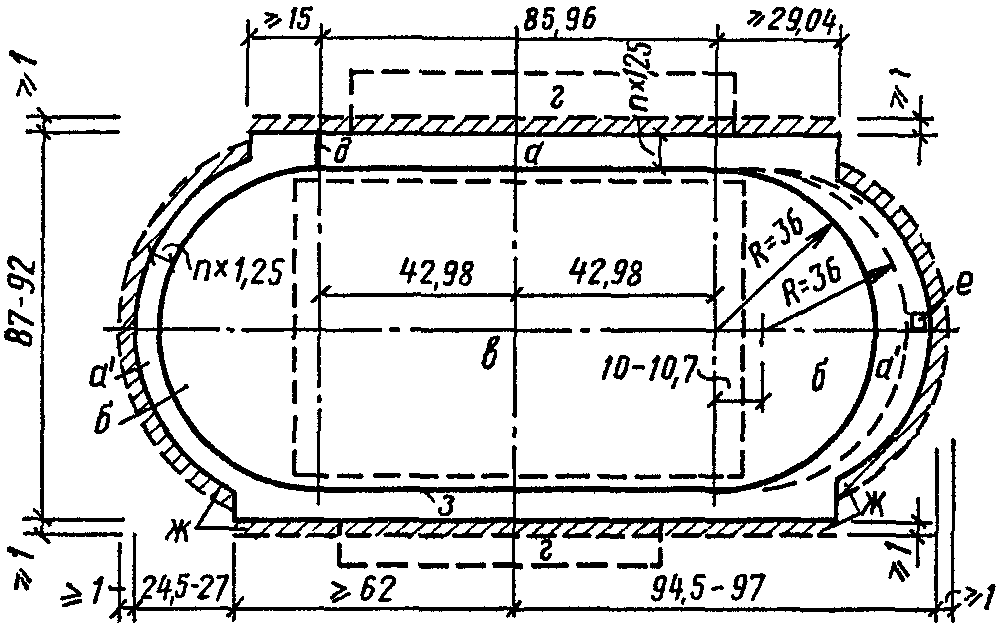

и) круговая ?По Прил. 1, ? ?открытом ?Круговая беговая

беговая дорожка ?рис. 9 - на ? ?воздухе, ?дорожка

?открытом ? ?по 12 - в зале?предусматривается

?воздухе, по ? ?(манеже) ?только в составе

?Прил. 1, ? ? ?спортивного ядра

?рис. 10 - в ? ? ?и в манеже

?зале (манеже)? ? ?

???????????????????????????????????????????????????????????????????????????

12. Регби <3> ? 121 ? 69 ? - ? 30 ? - ?Поле для игры -

? ? ? ? ? ?119 x 66 м (включая

? ? ? ? ? ?зачетные поля)

???????????????????????????????????????????????????????????????????????????

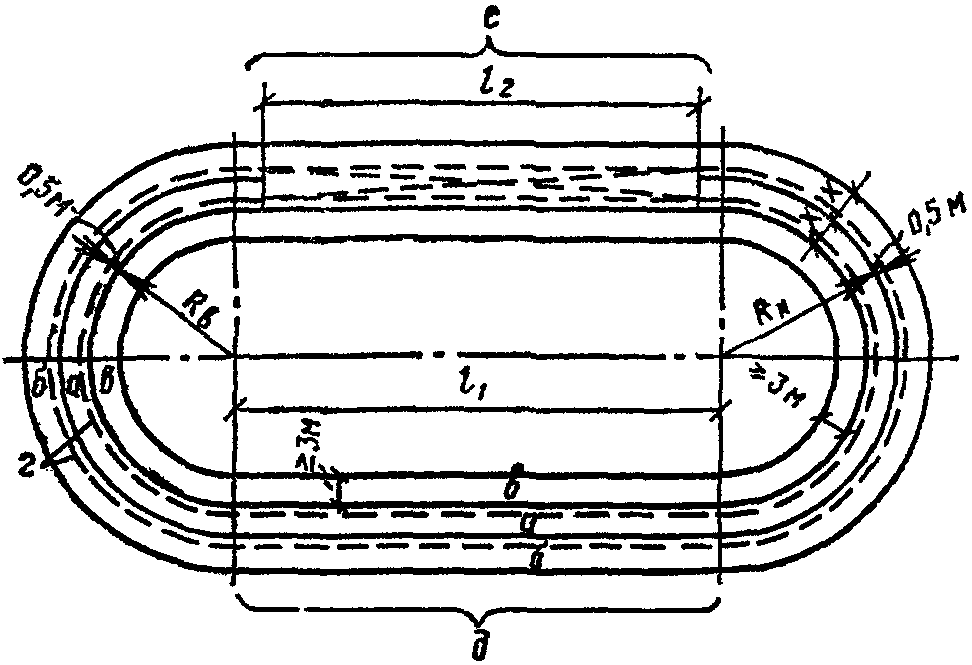

13. Скоростной ?По Прил. 1, ? 6 ? 60 чел. ? -

бег на коньках ?рис. 11 ? ? ?

???????????????????????????????????????????????????????????????????????????

14. Теннис: ? ? ? ? ? ?Поле для игры -

а) площадка ?36 <*>?18 <*>? 8 ? 16 ? 40 ?23,774 x 8,23 м

для игры ? ? ? ? <***> ?<***> ?для одиночной и

? ? ? ? ? ?23,774 x 10,973 м

? ? ? ? ? ?для парной игры.

? ? ? ? ? ?Для соревнований

? ? ? ? ? ?республиканского

? ? ? ? ? ?и более высокого

? ? ? ? ? ?масштаба размер

? ? ? ? ? ?площадки должен

? ? ? ? ? ?быть 40 x 20 м,

? ? ? ? ? ?а высота -

? ? ? ? ? ?не менее 9 м.

? ? ? ? ? ?При смежном распо-

? ? ? ? ? ?ложении площадок

? ? ? ? ? ?расстояние между

? ? ? ? ? ?боковыми линиями

? ? ? ? ? ?полей для игры

? ? ? ? ? ?допускается

? ? ? ? ? ?принимать 5 м

???????????????????????????????????????????????????????????????????????????

б) площадка ?Не ?Не ? 8 ?1 чел на 4 м ?Стенка устанавлива-

с тренировочной ?менее ?менее ? ?длины площадки?ется по длине

стенкой ?16 ?12 ? ? ?площадки вдоль

? ? ? ? ?одной из ее границ.

? ? ? ? ?Высота стенки

? ? ? ? ?не менее 3 м.

? ? ? ? ?Предусматривается как

? ? ? ? ?отдельная открытая

? ? ? ? ?площадка при шести

? ? ? ? ?и более открытых

? ? ? ? ?площадках для игры;

? ? ? ? ?при наличии двух и

? ? ? ? ?более площадок для

? ? ? ? ?игры в зале

? ? ? ? ?предусматривается

? ? ? ? ?в отдельном помеще-

? ? ? ? ?нии, размещаемом

? ? ? ? ?в удобной связи с

? ? ? ? ?залом. При меньшем

? ? ? ? ?числе площадок

? ? ? ? ?отдельное помещение

? ? ? ? ?при зале или отдель-

? ? ? ? ?ная открытая площадка

? ? ? ? ?не предусматриваются,

? ? ? ? ?а тренировочная

? ? ? ? ?стенка устанавлива-

? ? ? ? ?ется в торцах

? ? ? ? ?площадок вместо

? ? ? ? ?ограждения

???????????????????????????????????????????????????????????????????????????

15. Теннис ? 7,75 ? 4,5 ? 3 ? 8 чел. на ?В спортивно-

настольный ? (на один ? ? каждый стол ?зрелищных залах,

? стол) ? ? ?предназначаемых

? ? ? ? ?для соревнований

? ? ? ? ?всесоюзного и между-

? ? ? ? ?народного масштаба,

? ? ? ? ?размеры арены должны

? ? ? ? ?быть 12 x 6 м на

? ? ? ? ?каждый стол

???????????????????????????????????????????????????????????????????????????

16. Тяжелая ? ? ? ? ? ?При размещении

атлетика: ? ? ? ? ? ?помоста в залах

а) на один ?18 <*>?9 <*> ? 4 ? - ? 7 ?с местами для

помост размером ? ? ? ? ? ?зрителей размер

4 x 4 м, два ? ? ? ? ? ?арены следует

помоста размером ? ? ? ? ? ?принимать 12 x 12 м

3,2 x 3,2 м ? ? ? ? ? ?

и один комплект ? ? ? ? ? ?

табельного ? ? ? ? ? ?

оборудования; ? ? ? ? ? ?

??????????????????????????????????????????????????????

б) на один ?24 <*>?12 <*>? - ? - ? - ?

помост размером ? ? ? ? ? ?

4 x 4 м, четыре ? ? ? ? ? ?

помоста размером ? ? ? ? ? ?

3,2 x 3,2 м и ? ? ? ? ? ?

двойной комплект ? ? ? ? ? ?

табельного ? ? ? ? ? ?

оборудования ? ? ? ? ? ?

???????????????????????????????????????????????????????????????????????????

17. Фехтование. ? 22 ? 14 ? 4 ? - ? 9 ?При ином количестве

На 4 дорожки ? ? ? ? ? ?дорожек ширину зала

и комплект ? ? ? ? ? ?следует принимать

табельного ? ? ? ? ? ?из расчета 5 м на

оборудования ? ? ? ? ? ?одну дорожку плюс

? ? ? ? ? ?3 м на каждую

? ? ? ? ? ?последующую. При

? ? ? ? ? ?размещении фехтоваль-

? ? ? ? ? ?ных дорожек в залах с

? ? ? ? ? ?местами для зрителей

? ? ? ? ? ?размер арены следует

? ? ? ? ? ?принимать из

? ? ? ? ? ?расчета 22 x 8 м

? ? ? ? ? ?(допускается

? ? ? ? ? ?18 x 8 м) на каждую

? ? ? ? ? ?дорожку

???????????????????????????????????????????????????????????????????????????

18. Фигурное ? 65 ? 34 ? 6 ? 1 чел. ?Размер ледяной

катание ? ? ? ? на 30 м2 ?площадки - 61 x 30 м

на коньках ? ? ? ? поверхности ?

? ? ? ? льда ?

???????????????????????????????????????????????????????????????????????????

19. Футбол <4> ? 112 ? 73 ? 15 ? 30 ? 135 ?Поле для игры -

? <**> ? <**> ? ? ? ?104 x 69 м. Размер

? ? ? ? ? ?зала (манежа)

? ? ? ? ? ?допускается принимать

? ? ? ? ? ?96 <*> x 48 <*> м

? ? ? ? ? ?(поле для игры

? ? ? ? ? ?90 x 45), в этом

? ? ? ? ? ?случае пропускная

? ? ? ? ? ?способность прини-

? ? ? ? ? ?мается из расчета

? ? ? ? ? ?75 м2 на 1 чел.

???????????????????????????????????????????????????????????????????????????

20. Хоккей ? 65 ? 34 ? 6 ? 1 чел. ?Поле для игры -

? ? ? ? на 40 м2 ?61 x 30 м

? ? ? ? поверхности ?

? ? ? ?поля для игры ?

???????????????????????????????????????????????????????????????????????????

21. Хоккей ? 98 ? 61 ? - ? 30 ? - ?Поле для игры -

на траве <3> ? ? ? ? ? ?92 x 55 м

???????????????????????????????????????????????????????????????????????????

22. Хоккей ? 119 ? 78 ? - ? 34 ? - ?Поле для игры -

с мячом <3> ? ? ? ? ? ?105 x 70 м

???????????????????????????????????????????????????????????????????????????

23. Массовое ?Размеры ледяной поверхности катков ?За наружным

катание ?не нормируются; общая площадь льда ?периметром ледяной

на коньках ?определяется из расчета 15 м2 ?поверхности открытых

?на одного катающегося (в крытых ?катков следует преду-

?катках - 4,5 м2) и 25 м2 на одного ?сматривать свободную

?обучающегося катанию ?зону (зону безопас-

? ?ности) шириной

? ?не менее 2 м

? ?для отвала снега

--------------------------------

<*> Приведенные размеры допускается принимать в строительных осях зала при условии привязки конструкций к осям не более 0,5 м внутрь зала.

<**> При нескольких футбольных полях в комплексе открытых плоскостных спортивных сооружений не более половины из них допускается принимать размером 98 x 64 м (поле для игры - 90 x 60 м).

<***> При количестве открытых площадок более пяти (более двух в зале) расчетную пропускную способность следует принимать 8 чел. в смену на каждую открытую площадку, а в помещении - из расчета 80 или 100 м2 (в зависимости от принятых размеров площадки) на одного занимающегося в смену.

<1> Размеры приведены в чистоте, включая забеги и зону безопасности.

<2> В залах для спортивных игр высота должна быть выдержана в пределах поля для игры. За полем для игры допускается плавное уменьшение высоты, но не менее чем до 3 м в пределах общих размеров площадки, приведенных в вертикальных графах 2 и 3 настоящей таблицы. В крытых катках высота должна быть выдержана над ледяной площадкой.

<3> В таблице приведен размер отдельно расположенного поля; обычно размещается на поле для футбола.

<4> При размещении в составе спортивного ядра с круговой легкоатлетической дорожкой длиной 400 м (см. Прил. 1, рис. 9) забеги принимаются исходя из размеров беговой дорожки и секторов для легкой атлетики.

Примечания. 1. Пропускную способность и размеры универсальных открытых плоскостных спортивных сооружений и спортивных залов (для попеременных занятий различными видами спорта) следует принимать по наибольшему из показателей, приведенных в настоящей таблице для этих видов спорта, а спортивных ядер и залов (манежей) для легкой атлетики - в зависимости от состава и количества отдельных мест занятий, предназначаемых для одновременного использования.

При проектировании универсальных спортивных залов в малых населенных пунктах и в сельской местности, предназначаемых для попеременного проведения уроков физического воспитания школьников со спортивными занятиями населения, допускается принимать следующие уменьшенные размеры залов (в строительных осях):

24 x 12 x 6 м - с расчетной пропускной способностью 30 - 35 чел. в смену;

30 x 15 x 7 м - с расчетной пропускной способностью 50 - 55 чел. в смену.

2. Пропускная способность залов определена из условий проведения учебно-тренировочных занятий.

Таблица 2

???????????????????????????????????????????????????????????????????????????

Назначение ванны? Размеры, м ? Пропускная ? Примечание

??????????????????????????????? способность ?

?длина ?ширина? глубина воды ? в смену ?

? ? ????????????????? ?

? ? ? в ? в ? ?

? ? ?мелкой?глубокой? ?

? ? ?части ? части ? ?

???????????????????????????????????????????????????????????????????????????

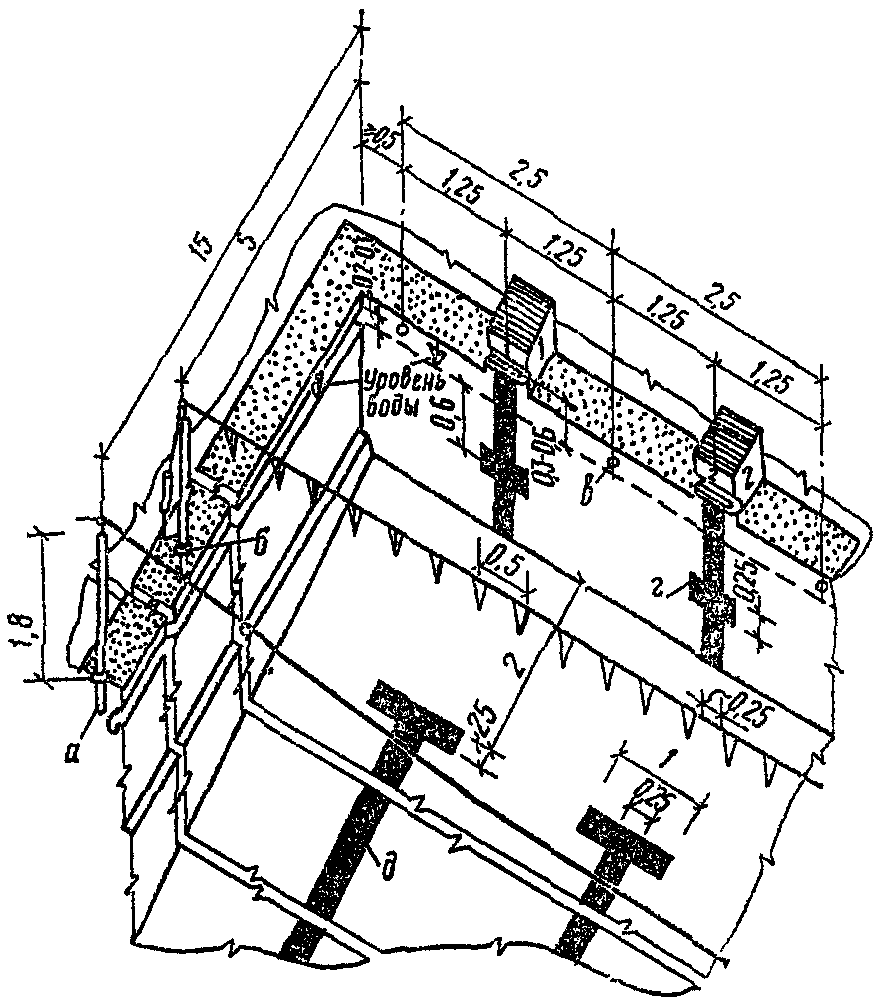

1. Спортивное ? 50 ? 21 ? 1,8 ? 2,3 ?15 чел. ?Ширину дорож-

плавание ? ? ? ? ?на каждую ?ки следует

? ? ? ? ?дорожку ?принимать

? ? ? ? ? ?2,5 м. За

??????????????????????????????????????????????крайними

? 25 ? 16 ? ? ?10 чел. ?дорожками до

? ? ? ? ?на каждую ?стенок ванны

? ???????? ? ?дорожку ?должны преду-

? ? 11 ?1,2 - ? - ? ?сматриваться

? ? ? 1,8? ? ?свободные

? ? ? ? ? ?полосы водной

? ???????? ? ? ?поверхности

? ? 8,5 ? - ?1,8 - ? ?шириной

? ? ? ? 2,05? ?0,5 м каждая

???????????????????????????????????????????????????????????????????????????

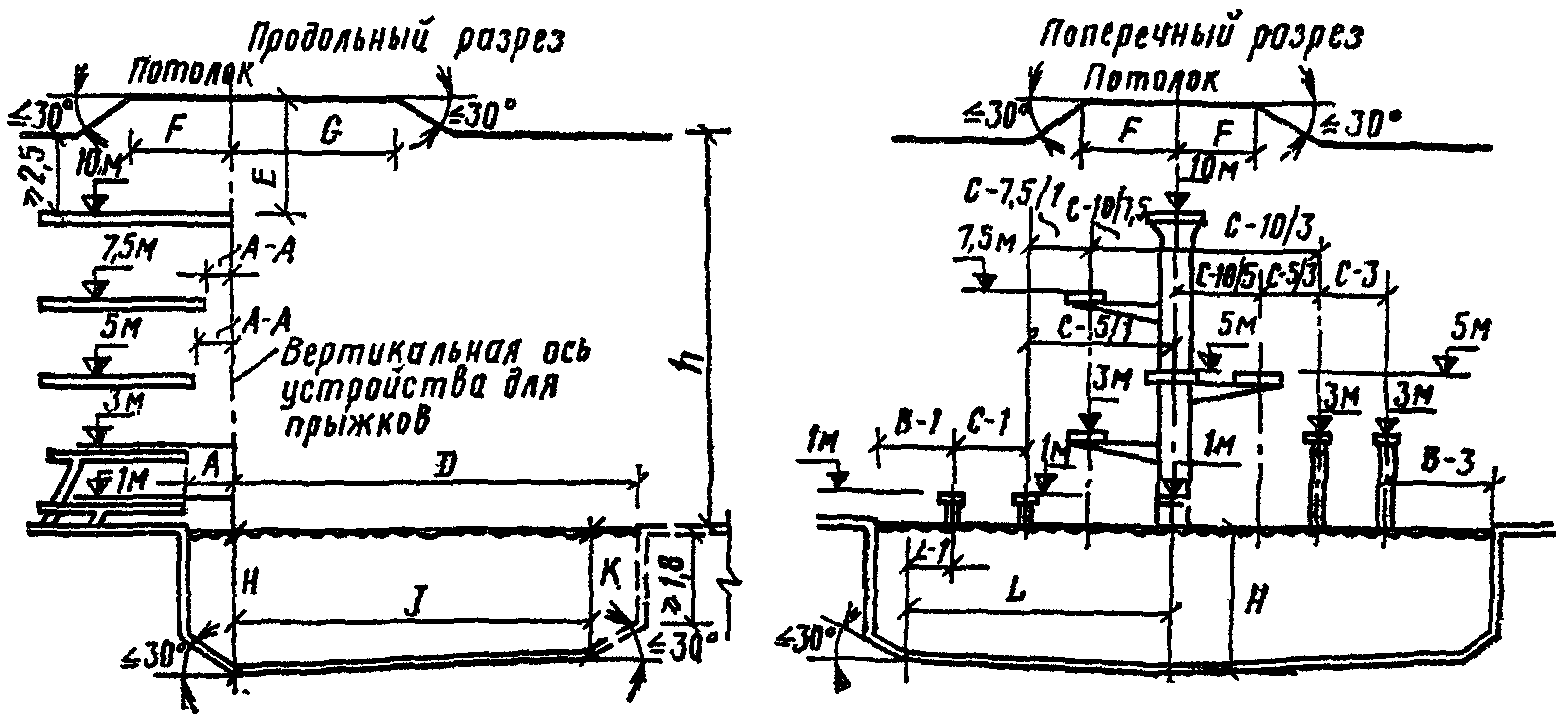

2. Прыжки в воду?В зависимости от принятого ?8 чел. ? -

?состава и количества ?на каждое ?

?устройств для прыжков в ?устройство. ?

?соответствии с требованиями, ?Платформы ?

?приведенными в Прил. 1 ?вышек или ?

?(рис. 12) и таблице к нему ?доски ?

? ?трамплинов, ?

? ?расстояние ?

? ?между продоль-?

? ?ными осями ?

? ?которых в ?

? ?плане менее ?

? ?указанных ?

? ?в Прил. 1, ?

? ?рис. 12 ?

? ?(поз. C), ?

? ?считаются ?

? ?за одно ?

? ?устройство ?

??????????????????????????????????????????????????????????????????????????

3. Водное поло ?По Прил. 1 (рис. 18) ?22 чел. (на ? -

? ?площади зер- ?

? ?кала воды, ?

? ?отведенной под?

? ?водное поло) ?

??????????????????????????????????????????????????????????????????????????

4. Оздоровитель-?16 2/3? 8 ? 1 ? 1,4 ?Из расчета ? -

ное плавание и ? ???????? ? ?5,5 м2 зеркала?

занятия групп ? ? 6 ? ? ?воды на одного?

общей физической??????????????? ? ?занимающегося ?

подготовки ? 12,5 ? 6 ? ? ? ?

??????????????????????????????????????????????????????????????????????????

5. Обучение не- ?10 <*>? 6 ? 0,9 ?Не более?Одна группа ? -

умеющих плавать:?------? ? ? 1,25 ?не более ?

а) детей старше? 12,5 ? ? ? ?16 чел. ?

14 лет ? ? ? ? ? ?

и взрослых ? ? ? ? ? ?

????????????????? ? ????????????????? ?

б) детей старше? ? ? 0,8 ?Не более? ?

10 до 14 лет ? ? ? ? 1,15 ? ?

????????????????? ? ????????????????? ?

в) детей ? ? ? 0,6 ?Не более? ?

от 7 до 10 лет ? ? ? ? 0,85 ? ?

--------------------------------

<*> В числителе приведен размер для крытых ванн, в знаменателе - для открытых.

Примечания. 1. При совмещении водного поло в одной ванне с прыжками в воду и плаванием допускается принимать длину ванн 33 1/3 м и ширину - не менее указанной в Прил. 1 (рис. 18). В этом случае пропускную способность каждой дорожки для плавания (шириной 2,5 м) следует принимать 12 чел. в смену.

2. Размеры и пропускную способность универсальных ванн (для плавания, водного поло и прыжков в воду) следует принимать по наибольшим данным.

3. Отклонения в длине ванн для спортивного плавания (в том числе универсальных) допускаются только в сторону увеличения в пределах: для ванн длиной 50 м - 0,03 м; 33 1/3 - 0,02 м; 25 м - 0,015 м. При съемных пластинах электрохронометражного устройства длина ванны должна быть увеличена на толщину пластин.

4. В крытых бассейнах допускается проектировать одну ванну для обучения не умеющих плавать детей от 7 до 10 лет попеременно с детьми старше 10 до 14 лет; глубину воды следует принимать 0,8 м в мелкой части и 1,05 м - в глубокой с понижением уровня при занятиях детей младшего возраста до 0,6 и 0,85 м соответственно.

2. ГЕНЕРАЛЬНЫЕ ПЛАНЫ

2.1. При размещении спортивных сооружений, определении их состава и размеров земельного участка, а также решении вопросов, связанных с устройством автостоянок, необходимо соблюдать требования глав СНиП по проектированию планировки и застройки городов, поселков и сельских населенных пунктов и проектированию защиты от шума. Состав и количество основных спортивных сооружений определяется заданием на проектирование.

2.2. Общая площадь озеленения земельного участка спортивного сооружения, включая площадь ветро- и пылезащитных полос древесных и кустарниковых насаждений, а также площадь газонных покрытий полей и площадок и питомника для выращивания дерна, должна составлять не менее 30% площади земельного участка открытых плоскостных спортивных сооружений и 35% площади земельного участка открытого бассейна.

Примечание. Для участков крытых спортивных сооружений, а также открытых спортивных сооружений, размещаемых в парках, садах и скверах, общая площадь озеленения не нормируется.

2.3. Проезды и пешеходные дорожки следует предусматривать ко всем сооружениям, располагаемым на земельном участке. Проезды должны иметь усовершенствованное облегченное или переходное покрытие. Тип покрытия пешеходных дорожек не нормируется.

2.4. Перед трибунами открытых спортивных сооружений следует предусматривать свободные площади из расчета 0,5 м2 на одно зрительское место.

2.5. Ширина путей эвакуации зрителей на земельном участке спортивных сооружений должна приниматься из расчета 1 м на 500 зрителей.

2.6. На земельных участках спортивных сооружений должен выделяться хозяйственный блок (склады, гаражи и др.) с отдельным внешним въездом.

Помещения, предназначаемые для хранения взрывоопасных и легковоспламеняющихся материалов, следует размещать в отдельном здании не менее чем II степени огнестойкости.

2.7. Земельный участок спортивного сооружения должен иметь не менее двух въездов и двух входов.

2.8. Площадки и поля для спортивных игр (кроме площадок для городков), а также спортивные ядра следует ориентировать продольными осями в направлении север - юг; допускаемое отклонение не должно превышать +/- 20°. Площадки для городков следует ориентировать (торец с валом) на север, северо-восток или восток.

При размещении на площадках для учебно-тренировочных занятий мест для толкания ядра и метания диска, молота, копья, гранаты, мяча необходимо обеспечивать ориентацию этих мест на север, северо-восток или восток.

Примечание. При наличии в составе спортивных сооружений нескольких полей для спортивных игр одного вида допускается ориентация продольных осей одной трети этих полей в направлении восток - запад.

2.9. Пути передвижения занимающихся в спортивной одежде не должны, как правило, пересекаться с путями передвижения зрителей.

2.10. При наличии на земельном участке спортивных сооружений площадок с газонным покрытием в составе спортивного сооружения следует предусматривать питомник для выращивания дерна. Площадь питомника следует принимать из расчета 15% площади газонного покрытия одной площадки, а при наличии двух и более площадок - 10% их общей площади.

2.11. По периметру земельного участка открытых спортивных сооружений следует предусматривать ветро- и пылезащитные полосы древесных и кустарниковых насаждений шириной до 5 м со стороны проездов местного значения и до 10 м со стороны магистральных дорог с интенсивным движением транспорта.

Примечания. 1. Ширину полосы насаждений по периметру групп открытых спортивных сооружений следует принимать 3 м.

2. При расположении открытых спортивных сооружений в парках, садах и скверах полоса насаждений вдоль их земельного участка не нормируется.

2.12. У входов и выходов из зданий крытых спортивных сооружений с местами для зрителей следует предусматривать свободные площади из расчета 0,3 м2 на одно место.

2.13. Открытые ванны и площадки для подготовительных занятий следует размещать с отступом от красных линий застройки не менее 15 м, а ванны, кроме того, на расстоянии не менее 100 м от жилых зданий.

2.14. По внешнему периметру обходной дорожки открытой ванны следует предусматривать стационарную ограду.

2.15. Устройства для прыжков в воду открытых ванн следует ориентировать на север или северо-восток.

2.16. Размеры, конфигурация и профиль участка лыжной базы должны обеспечивать возможность размещения на нем здания базы, лыжных, горнолыжных трасс и трамплинов для прыжков на лыжах в зависимости от назначения базы (вида лыжного спорта).

2.17. Трассы для лыжных гонок, биатлона и массового катания не должны пересекаться с шоссейными дорогами и железнодорожными путями. Прокладка трасс по плохо замерзающим рекам, озерам и болотам, а также по участкам с густым кустарником не допускается.

2.18. Склоны для горнолыжных трасс должны быть лавинобезопасными.

2.19. Протяженность, уклоны отдельных участков, общие перепады высот и ширина трасс для лыжных гонок, биатлона, слалома, слалома-гиганта, скоростного спуска и специального скоростного спуска должны отвечать требованиям правил по данным видам спорта и Единой всесоюзной спортивной классификации, утвержденной Комитетом по физической культуре и спорту при Совете Министров СССР.

Уклон трасс для массового катания с гор не должен превышать 25°; протяженность трасс не нормируется.

2.20. Склон горы, выбираемый для трамплина, должен иметь профиль, максимально близкий к профилю намечаемого к строительству трамплина, быть защищенным от бокового ветра и снежных заносов и ориентированным на север (оптимально), северо-восток или восток. Сооружение трамплинов на склонах, обращенных на юг, юго-запад и запад, не допускается.

2.21. Участки открытых тиров для стрельбы из пневматического и малокалиберного оружия следует размещать на расстоянии 2 км от населенных пунктов, тиры для стрельбы из крупнокалиберного оружия - на расстоянии 6 км.

Полуоткрытые тиры следует размещать на расстоянии более 300 м от жилых и общественных зданий.

2.22. На участках открытых тиров, при отсутствии поперечных перехватов, следует предусматривать зоны безопасности ("излетные поля"), размеры которых (считая от линии огня) должны приниматься для открытых тиров (для стрельбы всех видов, кроме стрельбы из крупнокалиберной стандартной и произвольной винтовки) длиной по направлению стрельбы не менее 1,5 км и шириной в каждую из сторон не менее 0,25 км, а для открытых тиров (для стрельбы из крупнокалиберной стандартной и произвольной винтовки) - соответственно 4,5 и 0,6 км.

Примечание. На участке стрельбища между смежно размещенными тирами "излетные поля" не предусматриваются.

2.23. На территории стрельбища вблизи здания со вспомогательными помещениями следует предусматривать плац для построений и парадов участников соревнований размерами 60 x 20 м (на стрельбищах, предназначаемых для соревнований республиканского и более высокого масштаба - размерами 100 x 30 м).

2.24. В открытых тирах направление стрельбы должно приниматься с юга на север; отклонение не должно превышать 15°.

3. ОБЪЕМНО-ПЛАНИРОВОЧНЫЕ И КОНСТРУКТИВНЫЕ РЕШЕНИЯ

ЗДАНИЙ И СООРУЖЕНИЙ

ОБЩИЕ ТРЕБОВАНИЯ

3.1. Размеры открытых плоскостных спортивных сооружений и исходные параметры для определения размеров спортивных залов и крытых катков в зависимости от назначения по видам спорта следует принимать по табл. 1, бассейнов - по табл. 2, а тиров в зависимости от вида стрельбы - по табл. 3.

Таблица 3

???????????????????????????????????????????????????????????????????????????

Назначение открытого тира ?Дистан- ? Минимальное количество стрелковых

по виду стрельбы и калибру ?ция ? мест или мишенных установок

применяемого оружия ?стрельбы,? на стрельбищах, предназначаемых

?м ? для соревнований

? ?????????????????????????????????????

? ?ниже республи-? республиканского

? ?канского ? и более высокого

? ?масштаба ? масштаба

???????????????????????????????????????????????????????????????????????????

1. Тиры для стрельбы по ? ? ?

мишеням с черным кругом из: ? ? ?

а) пневматических винтовки ? 10 ? 12 ? 20

и пистолета ? ? ?

???????????????????????????????????????????????????????????????????????????

б) крупнокалиберных ? 50 ? 24 ? 80

револьвера и пистолета ? ? ?

???????????????????????????????????????????????????????????????????????????

ИС NORMPROD: примечание.

Обозначение пунктов дано в соответствии с официальным текстом

документа.

б) крупнокалиберных ? 100 ? 12 ? Не нормируется

стандартной и произвольной ???????????????????????????????????????????????

винтовок ? 300 ? 16 ? 60

???????????????????????????????????????????????????????????????????????????

2. Тиры для скоростной ? ? ?

стрельбы по мишеням: ? ? ?

а) поворачивающимся ? 25 ?4 по 5 фигур ?8 по 5 фигур в каждой

фигурным, из малокалиберного? ?в каждой ?

пистолета, крупнокалиберных ? ? ?

револьвера и пистолета ? ? ?

???????????????????????????????????????????????????????????????????????????

б) по движущейся мишени ? 50 ?1 основное и 2?2 тира по 1 основному

"бегущий кабан", ? ?боковых (для ?и по 2 боковых (для

из малокалиберной винтовки ? ?прицеливания ?прицеливания без

? ?без выстрела) ?выстрела) в каждом

Примечания. 1. В тирах допускается предусматривать устройство различных мишенных установок для попеременного проведения разных видов стрельбы на одну и ту же и промежуточные дистанции.

2. На стрельбищах для учебно-тренировочных занятий состав тиров и количество стрелковых мест в них устанавливается заданием на проектирование.

3.2. В крытых спортивных сооружениях пути передвижения занимающихся (в спортивной одежде) не должны пересекаться с путями передвижения зрителей.

ОТКРЫТЫЕ ПЛОСКОСТНЫЕ СПОРТИВНЫЕ СООРУЖЕНИЯ

3.3. Открытые плоскостные спортивные сооружения должны иметь специальные покрытия с ровной и нескользкой поверхностью, не теряющей своей несущей способности при переувлажнении (в том числе из синтетических материалов). Травяное покрытие (спортивный газон) должно быть низким, густым, устойчивым к вытаптыванию и частой стрижке, а также к засушливой и дождливой погоде.

3.4. Покрытие открытых спортивных сооружений должно иметь уклоны, величину и направление которых следует принимать согласно Приложению 1, рис. 13 и таблице к нему.

3.5. Под газонными покрытиями и покрытиями из неводостойких специальных смесей по маловодопроницаемым подстилающим грунтам следует устраивать дренаж.

3.6. Площадки для тенниса и городков должны иметь ограждения.

Ограждение площадки для тенниса (или группы этих площадок) следует предусматривать на протяжении не менее 6 м от углов площадки вдоль боковых линий и в торцах высотой 3 м, а в остальной части вдоль боковых линий - 1 м. Между площадками, размещаемыми в группе, устройство ограждений вдоль боковых линий не предусматривается.

Высота ограждения площадки для городков должна приниматься в торце (вдоль вала) - 3 м, а по остальным сторонам площадки - 1 м.

Спортивное ядро должно иметь ограждение (по внешнему периметру) высотой 0,5 м.

В ограждениях следует предусматривать ворота шириной 3,5 м и калитки.

Примечание. При наличии барьера перед первым рядом трибун, заполняемых сверху, ограждение спортивного ядра может не предусматриваться.

3.7. По периметру поля для игры в хоккей следует предусматривать устройство жестко укрепленных бортов высотой 1,15 м от поверхности льда. Сопряжения боковых и лицевых бортов должны быть выполнены по дуге радиусом 8,5, но не менее 7 м.

С внешней стороны лицевых бортов (включая закругления) следует предусматривать ограждения высотой 3 м от верхнего края борта. При наличии за ограждением мест для зрителей оно должно быть прозрачным и не разрушаться от ударов шайбы.

СПОРТИВНЫЕ ЗАЛЫ

3.8. В универсальных спортивно-зрелищных залах, предназначаемых также для проведения эстрадных концертов, следует предусматривать эстраду, как правило, размерами 24 x 18 м (включая часть ее за кулисами).

3.9. Несущие и ограждающие конструкции спортивных залов должны быть рассчитаны с учетом нагрузок от встроенного и переносного оборудования (конструкции для баскетбольных щитов, консоли для гимнастических колец, гимнастические перекладины, стойки для волейбола и др.), предусмотренного Табелем оборудования и инвентаря, утвержденным Комитетом по физической культуре и спорту при Совете Министров СССР.

3.10. Залы для спортивной гимнастики, тяжелой атлетики, легкой атлетики и футбола следует располагать, как правило, на первом этаже, а в залы для легкой атлетики и футбола должен быть обеспечен въезд автомашин.

В спортивно-зрелищных залах с трибунами на 300 и более зрителей отметка пола арены не должна быть выше отметки пола второго надземного этажа.

3.11. Помосты для занятий с тяжестями не должны быть связаны с полом зала, а при размещении их на первом этаже и с фундаментами здания. При расчете фундаментов и междуэтажных перекрытий под помостами залов для тяжелой атлетики следует учитывать ударную нагрузку от штанги массой 250 кг, падающей на помост с высоты 2,4 м, а в других залах (в местах, где предусмотрены помосты) - штанги массой 180 кг.

3.12. Внутренние поверхности ограждающих конструкций спортивных залов должны быть окрашены в светлые тона, а стены и двери, кроме того, должны быть гладкими и допускать уборку влажным способом.

3.13. Поверхность пола (в том числе из синтетических материалов) должна быть горизонтальной, гладкой, нескользкой, а конструкция пола - упругой.

Устройство земляных покрытий полов или покрытий из неводостойких (пылящих) специальных смесей не допускается.

3.14. В залах для легкой атлетики в местах приземления в прыжках в длину и тройном прыжке в полу зала должны устраиваться ямы, отвечающие требованиям, приведенным в Приложении 1, рис. 1. На поворотах круговой беговой дорожки следует предусматривать устройство виражей, отвечающих требованиям, приведенным в Приложении 1, рис. 10.

В полу залов для учебно-тренировочных занятий по спортивной гимнастике у гимнастических снарядов следует устраивать ямы для приземления с мягким заполнителем. Размеры ям, их размещение следует принимать по заданию на разработку технологической части проекта. Конструкция ям должна позволять закрывать их щитами заподлицо с поверхностью пола зала.

Примечание. В универсальных залах, предназначаемых для спортивной гимнастики и спортивных игр, ямы для приземления у гимнастических снарядов допускается не предусматривать.

3.15. Двери спортивного зала, через которые транспортируется спортивное оборудование, а также проемы из зала в помещение инвентарной должны быть шириной не менее 1,8 м. Проемы в инвентарные допускается не заполнять.

Примечание. В залах для учебно-тренировочных занятий по спортивным играм с мячом открытые проемы в инвентарные должны закрываться свободно висящими сетками, препятствующими попаданию мячей в инвентарную.

3.16. Конструкция заполнения световых проемов должна обеспечивать возможность протирки стекол.

3.17. В залах, предназначаемых для спортивных игр с мячом, следует предусматривать:

устойчивую к ударам мяча конструкцию заполнения световых проемов или защитные устройства;

защиту светильников от повреждения мячом.

Кроме того, в этих залах:

поверхность и окраска стен и потолков должна быть устойчива к ударам мяча;

внутренняя поверхность стен на высоту не менее 1,8 м должна быть вертикальной, без выступов или проемов;

двери не должны иметь выступающих наличников и быть заподлицо со стеной.

3.18. При залах для учебно-тренировочных занятий по легкой атлетике или футболу, а также при трех и более спортивных залах другого назначения, размещенных в одном здании, следует предусматривать общее помещение для индивидуальной силовой подготовки занимающихся размером не менее 12 x 6 x 4 м.

При универсальном спортивно-зрелищном зале с местами для 1500 зрителей и более следует предусматривать зал для разминки перед соревнованиями и для спортивных игр размером 30 x 18 x 8 м.

Примечания. 1. В случае расположения универсального спортивно-зрелищного зала и зала для спортивных игр в одном здании зал для разминки и спортивных игр предусматривать не следует.

2. При зале для разминки и спортивных игр необходимо предусматривать раздевальные (с душевыми и уборными при них), из расчета пропускной способности зала - 32 чел. в смену; при помещении для индивидуальной силовой подготовки занимающихся раздевальные предусматривать не следует.

3. Для одного и двух залов допускается предусматривать помещение для индивидуальной силовой подготовки занимающихся размером 9 x 4,5 x 4 м.

КАТКИ С ИСКУССТВЕННЫМ ЛЬДОМ

3.19. В составе спортивного сооружения с универсальным спортивно-зрелищным залом с искусственным льдом и трибунами вместимостью более 2500 зрителей допускается предусматривать каток с искусственным льдом для учебно-тренировочных занятий по хоккею и фигурному катанию.

3.20. В составе катков с искусственным льдом следует предусматривать помещение для индивидуальной силовой подготовки размером не менее 12 x 6 x 4 м, а для занятий по фигурному катанию, кроме того, - помещение для индивидуальной акробатической подготовки размером не менее 12 x 6 x 4,8 м и хореографический класс размером 12 x 12 x 4,8 м.

Примечание. В универсальных спортивно-зрелищных крытых сооружениях с искусственным льдом с количеством мест более 1500 следует дополнительно предусматривать зал для разминки и спортивных игр размером 30 x 18 x 8 м, в этом случае помещение для индивидуальной акробатической подготовки не предусматривается.

3.21. При хореографическом классе следует предусматривать раздевальные (с душевыми и уборными при них) из расчета пропускной способности 30 чел. в смену; при помещении для индивидуальной акробатической и силовой подготовки раздевальные не предусматриваются.

3.22. Залы крытых катков должны отвечать требованиям, предъявляемым к залам для легкой атлетики и футбола и изложенным в п. 3.10 настоящей главы.

3.23. В универсальных спортивно-зрелищных крытых сооружениях с искусственным льдом, предназначенных в том числе для эстрадных концертов, следует предусматривать эстраду размером 24 x 18 м (включая закулисную часть эстрады). Площадку для выступлений балета на льду следует принимать размером 44 x 22 - 24 м. В случае размещения такой площадки поперек арены для хоккея допускается устройство за пределами арены дополнительной ледяной площадки размером 14 x 22 - 24 м.

3.24. Укладка системы холодильных труб, в том числе замоноличенных в плиту из теплопроводного материала, на пучинистые грунты не допускается.

3.25. Конструкция и размеры охлаждающей плиты катка для хоккея должны обеспечивать возможность установки и крепления бортов, окаймляющих поле для игры, в соответствии с требованиями п. 3.7 настоящей главы.

3.26. Разность отметок в плоскости поверхности охлаждающей плиты катков с искусственным льдом не должна превышать 0,005 м.

В универсальных спортивно-зрелищных залах с искусственным льдом должна обеспечиваться возможность создания ледяной поверхности разных размеров в соответствии с предусмотренной трансформацией арены.

3.27. При расчете конструкций охлаждающей плиты и основания под нее следует учитывать дополнительную временную нагрузку на плиту от проезда машин по уходу за льдом и грузовых автомашин исходя из нормативной автомобильной нагрузки Н-10 (для нормального автомобиля).

3.28. Для отвода воды в дождевую канализацию должны предусматриваться каналы за пределами охлаждающей плиты.

Каналы, устраиваемые в крытых катках, должны перекрываться съемными щитами, верхняя поверхность которых должна быть заподлицо с полом зала катка.

ОТКРЫТЫЕ И КРЫТЫЕ БАССЕЙНЫ

3.29. Размеры ванн бассейнов в зависимости от их назначения следует принимать в соответствии с данными, приведенными в табл. 2.

3.30. Ванны для обучения не умеющих плавать детей в возрасте от 7 до 14 лет следует предусматривать в каждом бассейне и размещать, как правило, в отдельном помещении.

В открытых бассейнах круглогодичного действия ванны для обучения не умеющих плавать детей в возрасте от 7 до 14 лет следует размещать в отапливаемых помещениях, а в открытых бассейнах сезонного действия - предусматривать открытыми.

Примечание. Для крытых и открытых бассейнов круглогодичного действия допускается предусматривать устройство дополнительных открытых ванн сезонного действия для обучения неумеющих плавать.

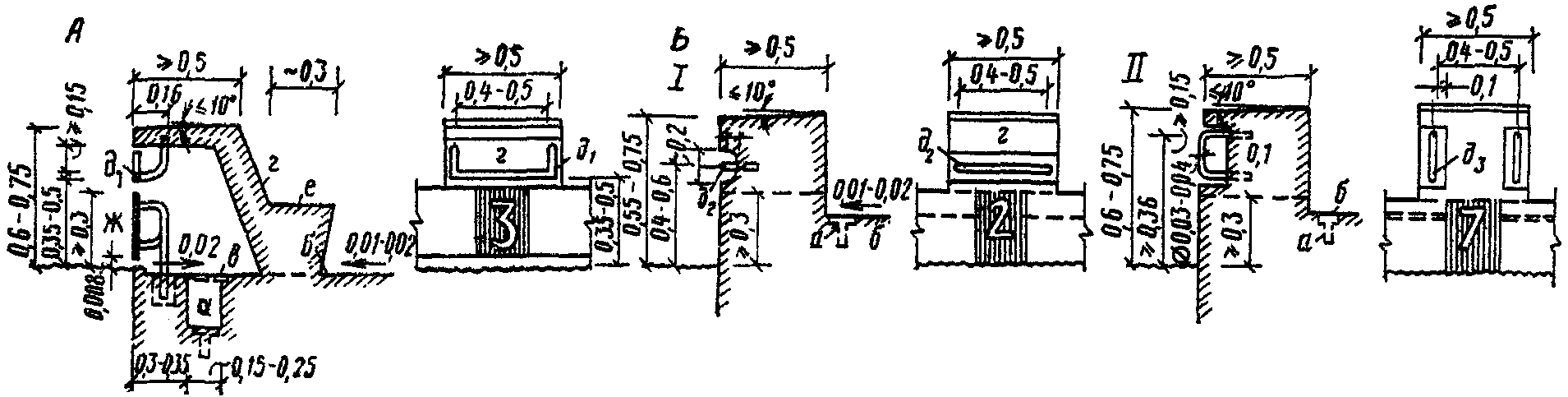

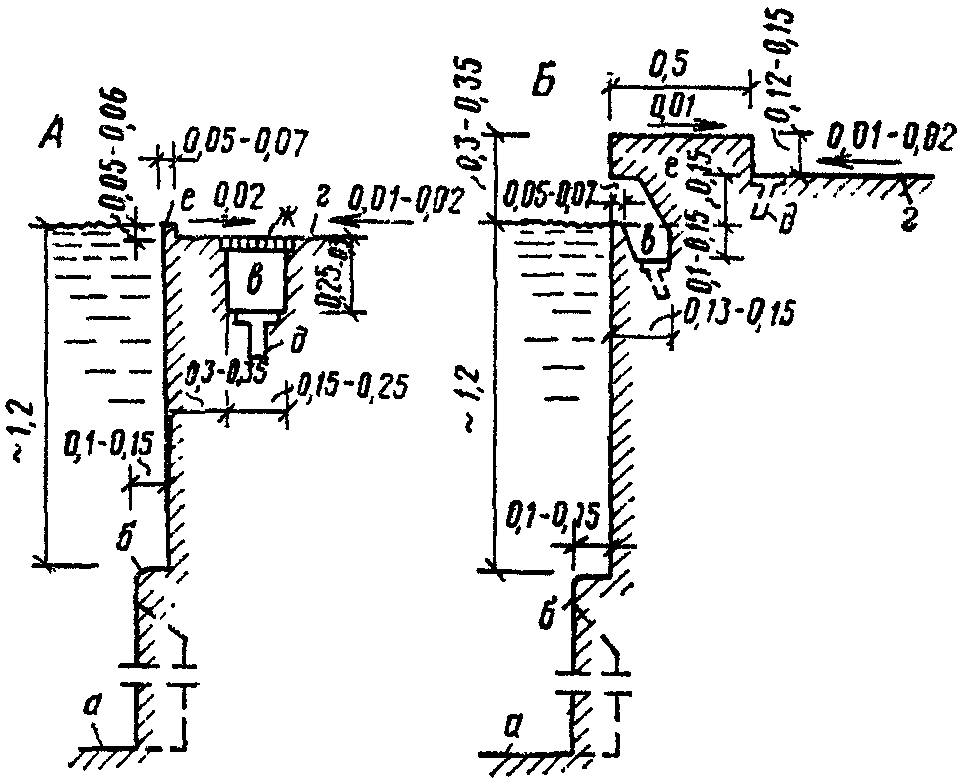

3.31. Профиль продольных и торцовых стенок ванны следует принимать в соответствии с требованиями, приведенными в Прил. 1 (рис. 14 и 15).

Для ванн длиной 50 м следует предусматривать по три, а для ванн длиной 25 и 33 1/3 м - по две лестницы с каждой продольной стороны; для ванн меньшей длины - одну лестницу.

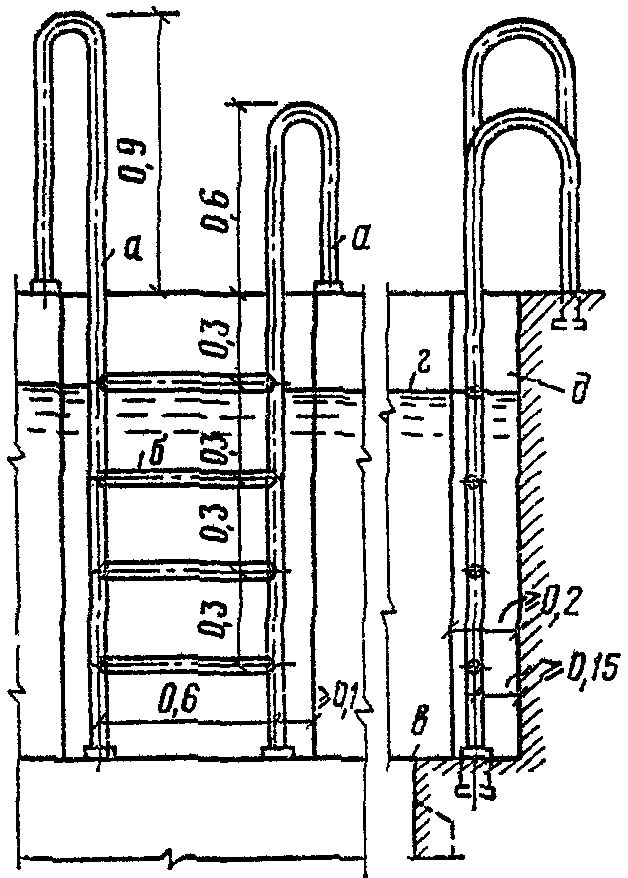

Лестницы должны устраиваться в соответствии с требованиями, приведенными в Прил. 1 (рис. 16).

3.32. На стенках и дне ванн для спортивного плавания следует в соответствии с требованиями, приведенными в Прил. 1 (рис. 17), размечать оси дорожек и предусматривать установку закладных деталей, а на стенках и дне ванн для водного поло, в соответствии с требованиями, приведенными в Прил. 1 (рис. 18) - наносить полосы на бортах и предусматривать установку закладных деталей.

3.33. Устройство смотровых окон для наблюдения за движениями занимающихся под водой в ваннах длиной 25 м и менее, а также во всех открытых ваннах не допускается.

Иллюминаторы для подсвета воды допускается предусматривать только для крытых ванн длиной 50 м с трибунами для зрителей.

Для доступа к смотровым окнам и иллюминаторам следует предусматривать подходы шириной не менее 1,2 м и высотой не менее 1,8 м.

3.34. Конструкции стенок и дна ванн должны обеспечивать водонепроницаемость, сопротивляемость размыву, устойчивость к применяемым химическим реагентам.

3.35. Внутренняя поверхность дна и стенок ванны должна быть светлых тонов и гладкой. Дно на глубине менее 1,8 м (в том числе и в выплывах) не должно быть скользким. Торцовые стенки ванн для спортивного плавания (в надводной части - на высоту не менее 0,3 м и в подводной части - на глубину не менее 0,8 м) должны быть вертикальными, параллельными друг другу и нескользкими.

3.36. Уклон дна ванн к местам выпуска воды (в торцах или в середине ванны) следует принимать не менее 0,01 и не более 0,03. В ваннах для прыжков в воду (в том числе в глубокой части универсальных ванн) уклон дна следует принимать согласно данным, приведенным в Прил. 1 (рис. 12 и таблица к нему).

Примечание. В мелкой части универсальных ванн длиной 25 м, предназначенных для спортивного плавания и прыжков в воду, допускается увеличение уклона дна, но не более чем до 0,045.

3.37. В ванны открытых бассейнов круглогодичного действия следует устраивать выплывы (каналы с водой) из душевых; в ванны для спортивного плавания выплывы должны устраиваться в продольных стенках.

Ширина выплыва должна приниматься 1,8 м, а глубина (за пределами здания) - не менее 0,9 м. Над выплывами в стене здания следует предусматривать гидравлические затворы, а на обходной дорожке - переходные мостики. Выплывы следует устраивать раздельные для мужчин и женщин.

3.38. По периметру ванн следует предусматривать обходную дорожку шириной не менее 1,5 м у крытых и не менее 2 м у открытых ванн (считая от внешней грани борта ванны), а по ее внешней границе в крытых бассейнах - стационарные скамьи шириной не менее 0,3 м и длиной из расчета 0,5 пог. м на одного занимающегося в смену.

Ширину обходной дорожки, предусматриваемой вдоль бортов со стартовыми тумбочками, следует принимать не менее 3 м; ширина обходной дорожки в местах размещения трамплинов и вышек должна приниматься с учетом габаритов этих устройств и обеспечения подходов к ним, но не менее 4 м в ваннах с не выступающими бортами и 3,5 м - с выступающими бортами.

При расположении ванны для спортивного плавания и ванны для прыжков в воду торцами друг к другу обходную дорожку между ними следует принимать шириной 5 м.

Поверхность обходной дорожки должна быть нескользкой и иметь уклон 0,01 - 0,02 в сторону трапов.

Примечания. 1. Обходную дорожку ванн для обучения неумеющих плавать допускается принимать шириной 0,75 м вдоль трех бортов, а поверхность обходной дорожки следует, как правило, предусматривать на 0,9 - 1 м ниже верха борта ванны.

2. Ширину обходных дорожек 25-метровых ванн, размещаемых в залах длиной 30 м (в строительных осях), допускается уменьшать до:

1 м - вдоль торцовых стенок без стартовых тумбочек;

2,2 м - вдоль торцовых стенок со стартовыми тумбочками (при борте, выступающем над уровнем воды).

3.39. Поверхность обходной дорожки и скамей должна быть устойчива к применяемым химическим реагентам, поддаваться очистке и дезинфекции, а в залах ванн, кроме того, обогреваться. При покрытии обходной дорожки из нетеплопроводных материалов обогрев допускается не предусматривать.

3.40. Проектами крытых бассейнов следует предусматривать возможность осмотра и ремонта стенок и дна ванн длиной 50 м с внешней стороны.

3.41. Размеры и взаимное расположение устройств для прыжков в воду, высоту залов с универсальными ваннами (в местах расположения устройств для прыжков), а также высоту залов со специализированными ваннами для прыжков в воду следует принимать в соответствии с требованиями, приведенными в Прил. 1 (рис. 12 и таблице к нему).

Высоту залов для ванн (от уровня поверхности обходной дорожки) без устройств для прыжков в воду и без мест для зрителей следует принимать с учетом обеспечения нормы кратности обмена воздуха, приведенной в табл. 20, и подвижности воздуха, отвечающей требованиям п. 5.3 настоящей главы, но не более:

6 м - при длине ванны 50 м;

5,5 м - при длине ванны 25 м;

4,2 м - залов с ваннами для занятий групп общей физической подготовки и оздоровительного плавания;

3,6 м - залов с ваннами для обучения неумеющих плавать.

3.42. Внутренняя поверхность ограждающих конструкций залов для ванн должна быть влагостойкой.

3.43. Проектами крытых бассейнов следует предусматривать залы для подготовительных занятий, а при открытых бассейнах - открытые площадки (из расчета 4,5 м2 на одного занимающегося по суммарной пропускной способности всех открытых ванн бассейна).

Размеры залов для подготовительных занятий следует принимать:

24 x 12 м и высотой 6 м - при ваннах длиной 50 м или при специализированных ваннах для прыжков в воду;

18 x 9 м и высотой 5,4 м - при ваннах длиной 25 м.

Залы для подготовительных занятий должны удовлетворять требованиям пп. 3.9, 3.11 - 3.13 и 3.15 - 3.17, а площадки - пп. 3.4 - 3.5 настоящей главы.

Примечание. В крытых бассейнах с ванной размером 25 x 8,5 м зал для подготовительных занятий допускается не предусматривать.

ЛЫЖНЫЕ БАЗЫ

3.44. Места старта и финиша лыжных гонок и биатлона должны располагаться не ближе 10 м и не далее 100 м друг от друга; место финиша должно располагаться с учетом обеспечения видимости трассы на расстоянии не менее чем 50 м и ограждаться съемным барьером высотой не менее 0,6 м.

Места стартов и финишей должны располагаться на одном открытом участке.

На финише трасс, используемых для соревнований, следует устраивать павильон для судейской коллегии (см. табл. 7, п. 30).

3.45. Для биатлона следует предусматривать открытый тир (для стрельбы из малокалиберного оружия на дистанцию 50 м), размещаемый на расстоянии от старта гонки не менее 4 км, и от финиша - не менее 2 км.

Ширина огневой позиции на одного стреляющего должна быть 2,5 м, глубина - 2,8 м.

Мишенные щиты должны размещаться на расстоянии не менее 1,5 м друг от друга.

В тирах, предназначаемых для соревнований республиканского и более высокого масштаба, на линии мишеней следует устраивать блиндаж.

В проекте тира должны учитываться требования пп. 3.64, 3.66 и 3.74 - 3.76 настоящей главы.

3.46. Схемы горнолыжных трасс должны быть согласованы с Комитетом по физической культуре и спорту при Совете Министров СССР.

3.47. На участках горнолыжных трасс при наличии отдельных препятствий (деревьев, валунов и др.), расположенных по границам участка, должны предусматриваться защитные ограждения.

3.48. На стартах горнолыжных трасс должны устраиваться горизонтальные стартовые площадки длиной не менее 4 м и шириной 3 м с ограждением высотой 0,6 м. Для слалома-гиганта, скоростного спуска и специального скоростного спуска, кроме того, следует предусматривать ветрозащитные устройства.

В районе стартовых площадок горнолыжных трасс допускается устраивать павильоны для укрытия и обогрева горнолыжников, судей, дежурного персонала медицинской и горноспасательной служб (см. табл. 7, п. 31).

3.49. Вдоль трасс слалома-гиганта и скоростного спуска допускается устраивать помещения (хижины) для размещения дежурного персонала медицинской и горноспасательной служб и хранения инвентаря (см. табл. 7, п. 32).

3.50. За финишем горнолыжных трасс (кроме трасс для специального скоростного спуска) следует устраивать ровные, свободные от препятствий площадки для остановки за финишем. Площадки должны быть ограждены барьером высотой 0,6 м и иметь размеры не менее 50 м в длину и ширину - для слалома и слалома-гиганта и не менее 150 м в длину и 120 м в ширину - для скоростного спуска. Длину площадок допускается сокращать при наличии контруклона.

3.51. На месте финиша горнолыжных трасс (кроме трасс специального скоростного спуска), используемых для соревнований, следует устраивать павильон с застекленными проемами, обращенными в три стороны: к трассе, к финишу и к площадке остановки.

Павильон следует размещать в плоскости финиша в пределах огражденной площадки, на расстоянии 15 - 20 м от ближайшей финишной стойки (см. табл. 7, п. 33).

3.52. План и профиль трамплинов с расчетной длиной прыжка 50 м и более должны быть согласованы Комитетом по физической культуре и спорту при Совете Министров СССР, а трамплинов с расчетной длиной прыжка от 20 до 50 м - комитетами по физической культуре и спорту при советах министров союзных республик.

При проектировании комплекса трамплинов для прыжков на лыжах разность расчетной длины прыжка должна быть не менее 15 м.

3.53. Продольный профиль и размеры трамплина в плане исходя из заданной расчетной длины прыжка следует принимать в соответствии с Приложением 2.

3.54. В зависимости от склона горы профили трамплинов следует проектировать с учетом планировки естественного склона горы (естественный трамплин) или с использованием естественного склона горы в комбинации с искусственной конструкцией - эстакадой (искусственный трамплин). Проектирование трамплина, полностью расположенного на эстакаде, как правило, не допускается.

3.55. Трамплины по обеим сторонам криволинейной (вогнутой) части дорожки разгона, стола отрыва и горы приземления должны иметь стационарные борты-шаблоны для контроля за уровнем снегового покрова. Верх бортов-шаблонов должен соответствовать расчетному профилю трамплина.

3.56. Вдоль одной стороны горы приземления и горы разгона следует предусматривать лестницу шириной 0,9 м, огражденную перилами и ведущую к стартовым площадкам трамплина. Площадки лестничных маршей должны устраиваться не более чем через каждые 8 м (по высоте).

3.57. Полотно трамплинов должно быть с обеих сторон ограждено барьером. Высота барьера на эстакаде - 1,1 м, а на склоне горы (в том числе по внешнему периметру площадки остановки) и у стола отрыва - 0,4 м. Со стороны лестницы барьер должен быть глухим.

3.58. Стартовые площадки трамплинов с расчетной длиной прыжка 50 м и более должны иметь ветрозащитные устройства.

3.59. Для снегозадержания часть полотна трамплина, размещенная на естественном склоне, должна быть одернована, а на эстакаде поперек полотна должны предусматриваться поперечные бруски сечением 3 x 3 см через каждые 0,3 м на горе приземления и 0,5 м - на горе разгона.

3.60. На трамплинах с расчетной длиной прыжка 20 м и более следует предусматривать устройство:

а) дополнительных стартовых площадок;

б) судейской вышки;

в) трибуны для тренеров (для трамплинов, предназначаемых для соревнований республиканского и более высокого масштаба, - на 40 мест).

Расположение и устройство дополнительных стартовых площадок и судейской вышки, а также расположение трибуны для тренеров следует принимать в соответствии с требованиями, приведенными в табл. 7 п. 34 и в Прил. 2 к настоящей главе.

Примечание. На трамплинах с расчетной длиной прыжка менее 20 м вместо трибуны следует устраивать площадку (помост) для тренеров размерами не менее 4 x 3 м (в плане).

3.61. Кабина для судьи-информатора (диктора) должна предусматриваться у трамплинов с трибуной для зрителей. Кабина должна размещаться на противоположной от судейской вышки стороне трамплина в месте, обеспечивающем обзор всех фаз прыжка и оценок судей (см. табл. 7, п. 35).

ТИРЫ И СТРЕЛЬБИЩА

3.62. Конструктивные и планировочные решения огневой зоны крытых, полуоткрытых и открытых тиров, составы основных помещений и сооружений, а также требования к проектированию тиров приведены в Прил. 1 (рис. 19).

Примечание. Отдельно стоящие открытые и встроенные крытые тиры (в том числе размещаемые в подвальных помещениях) допускается проектировать только для стрельбы из малокалиберного и пневматического оружия.

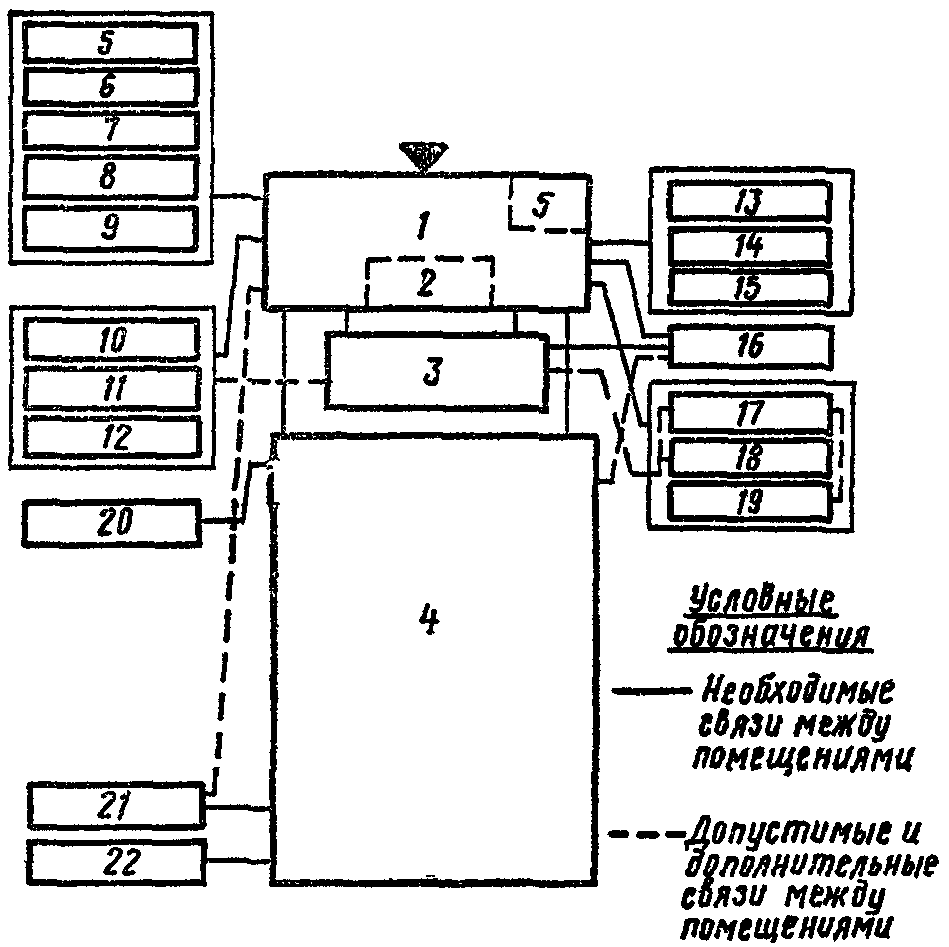

3.63. Взаимосвязи вспомогательных помещений крытых и полуоткрытых тиров между собой и с основными помещениями и сооружениями должны приниматься в соответствии со схемой, приведенной в Прил. 1 (рис. 20).

Назначение тиров, входящих в состав стрельбищ, и количество стрелковых мест в них следует принимать по табл. 3.

3.64. Размеры стрелковой галереи следует принимать по табл. 4, а земляных валов, ограждающих огневую зону открытых тиров, - по табл. 5.

Таблица 4

???????????????????????????????????????????????????????????????????????????

Виды стрельбы ? Размеры стрелковой галереи, м

?????????????????????????????????????????????????????

? огневых позиций ?ширина прохода?глубина зоны

? (стрелковых мест) ? (зоны) для ?для представи-

??????????????????????? судей <***> ?телей команд,

? ширина ? глубина ? ?тренеров и

? каждой ? (длина) ? ?зрителей <****>

???????????????????????????????????????????????????????????????????????????

1. По мишеням с черным? ? ? ?

кругом на дистанцию: ? ? ? ?

а) 300 м ? 1,6 <*> ? 2,5 ? 1,1 ? 3

??????????????????????????????????? ???????????????????????????????

б) 100, 50, 25 и 10 м? 1,25 <*> ? ? 1 ? 2

???????????????????????????????????????????????????????????????????????????

2. По поворачивающимся? ? ? ?

фигурным мишеням <**>:? ? ? ?

а) по одной ? 1,5 ? 1,75 ? 1,1 ? 5

??????????????????????????????????? ? ?

б) по пяти ? 4,5 ? ? ?

???????????????????????????????????????????????????????????????????????????

3. По движущейся мише-? ? ? ?

ни "бегущий кабан": ? ? ? ?

а) основная ? 1,5 ? 2 ? 1 ? 5

кабина <**> ? ? ? ?

???????????????????????????????????????????????????????????????????????????

б) место ?По обе сто-? 2 ? 1 ? 5

для тренировки ?роны кабины? ? ?

(без выстрела) ?1,75 (в ? ? ?

?каждую из ? ? ?

?сторон) ? ? ?

--------------------------------

<*> Каждые два стрелковых места допускается разделять стационарными или съемными перегородками высотой 1,7 м (при этом верхний край перегородки должен быть на высоте 2 м от пола) и шириной по направлению стрельбы 1,5 м, которые должны выдвигаться на 0,5 м вперед за линию огня.

<**> В передней части огневой позиции должен устраиваться барьер высотой 0,85 м с горизонтальной полкой поверху шириной 0,5 м.

<***> В открытых тирах, входящих в состав стрельбища и имеющих трибуны для зрителей, ширину зоны следует принимать не менее 5 м.

<****> При отсутствии мест для зрителей глубину зоны для всех видов стрельбы следует принимать 1,25 м.

Таблица 5

???????????????????????????????????????????????????????????????????????????

Дистанция? Высота валов ?Ширина ?Удаление ? Угол наклона откосов

стрельбы ? (от уровня ?пулеприем-?подошвы ? пулеприемного и

?расположения линии ?ного ?пулеприем- ? боковых валов, град

? мишеней), м ?и боковых ?ного вала ?

?????????????????????валов ?от линии ???????????????????????

?пуле- ? боковых ?поверху, м?мишеней, м ?внутренних? наружных

?приемного? ? ? ? ?

???????????????????????????????????????????????????????????????????????????

25 и 50 ? 6 ? 4 ? 1,2 ? 5 ?Не более ?От 30 до 60

?????????????????????????????????????????????????????45 ?

100 ? 7,5 ? 5 ? 1,5 ? 6 ? ?

?????????????????????????????? ????????????? ?

300 ? 10 ? 6 ? ? 10 ? ?

Примечания. 1. Откосы земляных валов, обращенные к огневому рубежу, должны иметь травяной покров без твердых включений, могущих привести к рикошетам.

2. В тирах для стрельбы по движущейся мишени "бегущий кабан" поверхность внутреннего откоса пулеприемного вала должна быть светлой, на фоне которой четко видна мишень.

3. В верхней части пулеприемных валов или стен допускается предусматривать противорикошетные козырьки.

4. При замене валов стенами их высота и удаление от линии мишеней должны быть такими же, как предусмотрено для валов, а толщина (в зависимости от применяемых материалов) - руководствуясь Прил. 3 к настоящей главе. При замене пулеприемного вала стеной следует предусматривать установку пулеулавливателей или иным способом предохранять стену от разрушения пулями и предотвращать рикошеты и свинцовые брызги.

5. При устройстве поперечных перехватов, высота пулеприемного вала или стены в зависимости от количества перехватов (см. Прил. 1, рис. 22) может быть соответственно уменьшена.

3.65. В открытых тирах стрелковая галерея должна иметь навес для защиты от осадков и солнца и ограждаться с трех сторон стенами (щитами).

3.66. Выбор материалов и толщины ограждающих конструкций огневой зоны следует производить, руководствуясь Прил. 3 к настоящей главе.

3.67. Полы на огневых позициях должны быть горизонтальными, твердыми и не вибрировать при ходьбе.

Поверхность полов на огневых позициях в открытых и полуоткрытых тирах должна возвышаться над поверхностью огневой зоны на 0,3 - 0,6 м при дистанциях стрельбы 25 и 50 м и на 0,8 - 1,3 м - при больших дистанциях стрельбы.

3.68. Потолок (навес) над огневыми позициями следует принимать выше пола на:

3,2 м - в тирах для стрельбы из крупнокалиберного и малокалиберного оружия;

2,7 м - в тирах для стрельбы из пневматического оружия.

Примечание. Во встроенных крытых тирах (в том числе в тирах, размещаемых в подвальных помещениях) допускается уменьшение высоты потолка до 2,5 м.

3.69. Размеры бойниц в полуоткрытых тирах следует принимать в соответствии с Прил. 1 (рис. 21). Бойницы должны закрываться щитами, устраиваемыми так, чтобы при стрельбе из каждого положения открывалась только та часть бойницы, через которую ведется огонь.

3.70. Полы огневой зоны в крытых тирах должны иметь горизонтальную поверхность и беспыльное покрытие.

В огневых зонах открытых и полуоткрытых тиров поверхность земли должна иметь рыхлое покрытие толщиной 0,1 - 0,15 м (без твердых включений, могущих привести к рикошетам) или травяной покров.

Примечание. В зависимости от местных климатических условий допускается предусматривать поперечный уклон поверхности покрытия для водоотвода, а при необходимости - дренаж.

3.71. Высота огневой зоны крытых тиров (в чистоте) должна быть не менее 2,5 м.

Примечание. Во встроенных тирах (в том числе в тирах, размещаемых в подвальных помещениях) допускается уменьшение высоты огневой зоны до 2 м.

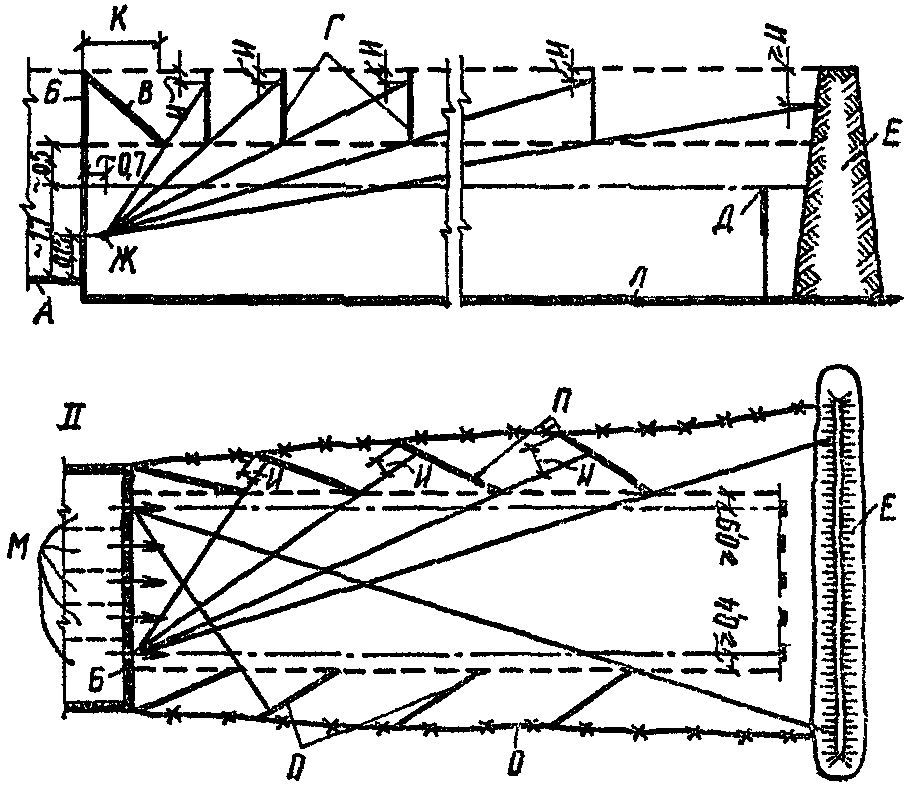

3.72. Количество, размеры и расположение поперечных и боковых перехватов и размеры и расположение козырька следует определять согласно схемам, приведенным в Прил. 1 (рис. 22).

3.73. Внутренние поверхности ограждающих конструкций огневой зоны не должны иметь выступов, углублений и проемов. В отдельных случаях в зависимости от конструктивных решений допускаются выступы с устройством на их поверхности, обращенной к огневому рубежу, противорикошетных обшивок. На стенах выступы (или проемы) не должны превышать 0,3 м.

Примечание. Вентиляционные короба (см. п. 5.8 настоящей главы), устройства для перемещения, поворотов и смены мишеней и осветительные приборы, которые должны размещаться в огневой зоне, а также линии электрической проводки, сигнализации и связи при невозможности расположения их вне огневой зоны должны быть защищены от повреждения пулями.

3.74. В тирах для стрельбы на дистанцию 50 м и более на линии мишеней должны устраиваться блиндажи для размещения в них мишенных установок и защиты от пуль людей, обслуживающих линию мишеней (в тирах для скоростной стрельбы по движущейся мишени "бегущий кабан" - укрытие, состоящее из двух блиндажей и траншеи между ними).

Устройство и размеры укрытия и блиндажа следует принимать в соответствии с требованиями, приведенными в Прил. 1 (рис. 23 и 24).

В открытых и полуоткрытых тирах для скоростной стрельбы по мишени "бегущий кабан" для защиты укрытия от осадков и солнца следует предусматривать навес (крышу) над блиндажами, а над траншеей вдоль "окна" в этих тирах, а также над блиндажами в тирах для остальных видов стрельбы - съемные или выдвижные устройства, предохраняющие блиндаж (траншею) от осадков в свободное от стрельбы время.

Примечание. В открытых тирах для скоростной стрельбы по поворачивающимся фигурным мишеням (дистанция стрельбы 25 м), входящих в состав стрельбищ, допускается устройство блиндажей.

3.75. Блиндажи в тире для скоростной стрельбы по мишени "бегущий кабан" должны устраиваться надземными, а траншея между блиндажами - заглубленной.

Для остальных видов стрельбы блиндажи должны быть:

в крытых тирах - полностью заглубленными;

в открытых и полуоткрытых тирах - в зависимости от взаимного положения уровня пола огневых позиций и отметки земли на линии мишеней (по условиям местности) - надземными, частично или полностью заглубленными.

В открытых и полуоткрытых тирах для исключения рикошетов и защиты передней стенки надземного или частично заглубленного блиндажа перед нею следует предусматривать возведение защитного земляного вала (см. Прил. 1, рис. 24).

3.76. Проход в блиндаж следует предусматривать:

в крытых тирах - через коридор или иные помещения (пространства), смежные с огневой зоной и отделенные от нее пуленепробиваемой стеной;

в полуоткрытых и открытых тирах - за стенами (валами), ограждающими огневую зону, с входом в блиндаж с наружной стороны боковой стены (вала).

3.77. В блиндажах полуоткрытых и открытых тиров следует предусматривать водоотвод.

3.78. В замишенном пространстве на расстоянии 1,2 - 3 м от мишенных щитов следует предусматривать установку пулеприемных устройств (пулеулавливателей), размеры и конструкция которых должны обеспечивать:

перехват всех пуль прицельных выстрелов;

предотвращение рикошетов и свинцовых брызг;

удобство сбора отстрелянных пуль;

предохранение стены, замыкающей тир, от разрушения.

Пулеулавливатели следует устанавливать по всей ширине огневой зоны.

Между линией мишеней и пулеулавливателями следует предусматривать экран из легкопробиваемых материалов, создающий ровный светлый фон.

Примечания. 1. Металлические пулеулавливатели следует устанавливать на расстоянии 1,2 м от мишеней, а экран предусматривать в виде сплошной пулепробиваемой вертикальной деревянной стенки.

2. В открытых и полуоткрытых тирах с пулеприемными земляными валами пулеулавливатели могут не предусматриваться.

3.79. Стрельбища, в соответствии с местными климатическими условиями, следует проектировать с учетом возможности использования их в зимнее время (в качестве лыжных баз для массового катания на лыжах, лыжных гонок, биатлона и т.п.).

СООРУЖЕНИЯ И УСТРОЙСТВА ДЛЯ ЗРИТЕЛЕЙ

3.80. В сооружениях, предназначаемых для проведения соревнований в присутствии зрителей, следует предусматривать места в виде трибун, скамей или стульев (кресел) для сидения и (или) стояния зрителей.

3.81. Трибуны для зрителей в открытых спортивных сооружениях, предназначаемых для проведения соревнований только в зимнее время, следует устраивать с местами для стояния.

3.82. Места для зрителей должны располагаться за пределами забегов и зон безопасности. В универсальных спортивных сооружениях при использовании арены для видов спорта, требующих меньшей площади, допускается предусматривать размещение временных мест для зрителей непосредственно на арене.

3.83. На открытых спортивных сооружениях при одностороннем расположении мест для зрителей их следует устраивать, как правило, с западной стороны спортивного сооружения.

3.84. Трибуны для зрителей следует располагать на лыжных базах:

для соревнований по лыжным гонкам и биатлону - за ограждением вдоль площадки старта - финиша с одной или обеих сторон;

для соревнований по горнолыжному спорту - на безопасных участках склонов, за пределами ограждения места финиша и площадки остановки;

для соревнований по прыжкам с трамплина - на склонах по одну или обе стороны горы приземления и за пределами ограждения вокруг площадки остановки.

Зрительские места должны быть удалены от створа финиша лыжных гонок, биатлона и горнолыжного спорта или от продольной оси трамплина не более чем на 150 м.

3.85. Места для зрителей в тирах следует располагать за зоной для судей линии огня (см. Прил. 1, рис. 19).

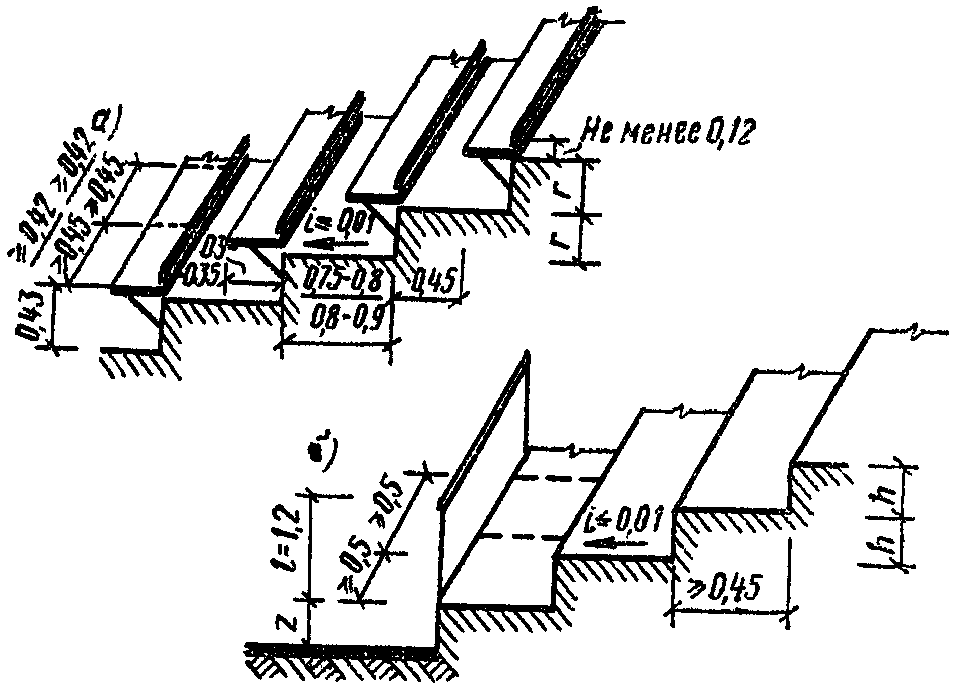

3.86. Размеры мест на трибунах для сидящих и стоящих зрителей следует принимать в соответствии с Прил. 1 (рис. 25).

3.87. Места для сидения зрителей должны быть разделены поперечными проходами. В каждом ряду при двусторонней эвакуации между поперечными проходами должно быть не более 50 мест, а при односторонней эвакуации - не более 25 мест.

В зданиях спортивных сооружений IV и V степени огнестойкости количество непрерывно установленных мест в ряду не должно превышать при двусторонней эвакуации - 30 мест, а при односторонней - 15 мест.

Временные конструкции для сидения зрителей в крытых спортивных сооружениях должны иметь приспособления для их крепления.

3.88. Уклон трибун не должен превышать 1:1,5.

При создании дополнительных условий безопасности эвакуации зрителей (устройство барьеров вдоль проходов рядов трибуны или другие сооружения) допускается увеличение уклона до 1:1,25.

3.89. Проход в каждом ряду трибуны должен на всем протяжении иметь одинаковую отметку.

3.90. Расчет расположения зрительских мест в профиле трибун следует производить, руководствуясь Приложением 4 к настоящей главе, а необходимая видимость с каждого из мест для зрителей должна обеспечиваться за счет:

а) расположения наблюдаемой точки F (фокуса) в зависимости от вида спорта, принимаемой в соответствии с требованиями, приведенными в Прил. 1 (рис. 26). Для универсальных сооружений расположение фокуса следует принимать исходя из условия обеспечения необходимой видимости для преобладающего вида спорта;

б) расположения уровня глаз зрителей первого ряда выше наблюдаемой точки F. Расчетную высоту от уровня пола ряда до уровня глаз следует принимать для сидящего зрителя 1,20 м, а для стоящего - 1,65 м;

в) превышения C луча зрения каждого зрителя, направленного на наблюдаемую точку F, над глазом зрителя, находящегося перед ним, равного 0,15 м в открытых и 0,12 м в крытых спортивных сооружениях при расположении рядов по кривой наименьшего подъема (см. Прил. 4) или не менее этих величин - при других видах расположения зрительских мест в профиле трибун.

Примечание. Допускается уменьшение величины C в пределах до 0,075 и 0,06 м, соответственно, у торцов арен для спортивных игр и у поворотов круговой беговой дорожки на спортивных ядрах и в залах (манежах) для легкой атлетики (для непрерывных рядов трибун), а также когда уклон по расчету исходя из величины C = 0,15 (0,12) м превышает уклон, установленный требованиями п. 3.88 настоящей главы.

3.91. Трибуны, отметка пола (прохода) первого ряда которых больше планировочной отметки поверхности, прилегающей к трибуне, а также трибуны, заполняемые зрителями сверху, должны перед первым рядом иметь барьер высотой 0,8 м. Барьер трибун в залах для бассейнов должен быть глухим.

Трибуны открытых сооружений должны иметь ограждения поверху и по торцам высотой не менее 1,2 м. Ограждение следует предусматривать и у трибун в крытых сооружениях, если поверху или по торцам трибуны не примыкают к стенам зала. Такое же ограждение следует устраивать на площадках лестниц у входов на трибуны, заполняемые зрителями снизу, устанавливая его по стороне, обращенной к арене.

3.92. Места для судей (судейскую ложу) следует предусматривать на стационарных трибунах открытых спортивных арен с круговой беговой легкоатлетической дорожкой длиной 400 м - в створе общего финиша всех дистанций, а в залах (манежах) для легкой атлетики - в створе общего финиша дистанций бега по круговой дорожке (см. Прил. 1, рис. 9 и 10).

3.93. На стационарных трибунах открытых и крытых спортивных сооружений, имеющих в своем составе помещения пресс-центра (см. примеч. 2 к табл. 6), следует предусматривать ложу прессы, размещаемую в месте, обеспечивающем обзор арены и связь с пресс-центром. Кроме того, ложу прессы следует предусматривать на трибунах при их вместимости:

20000 и более мест - при открытых аренах для футбола и легкой атлетики;

2500 и более мест - при открытых аренах для ручных игр и открытых и крытых сооружениях для хоккея;

1500 и более мест - в спортивных залах и при открытых ваннах бассейнов;

800 и более мест - в залах ванн крытых бассейнов.

Примечание. В зависимости от местных условий допускается предусматривать установку телевизионных камер и кабин для радио- и телекомментаторов в местах, обеспечивающих обзор арены.

3.94. Информационные табло с оценками стиля в прыжках с трамплина следует располагать так, чтобы они не были видны из кабин судейской вышки.

ВСПОМОГАТЕЛЬНЫЕ ЗДАНИЯ, ПОМЕЩЕНИЯ И СООРУЖЕНИЯ

3.95. Состав и площади вспомогательных помещений для открытых плоскостных спортивных сооружений, спортивных залов, катков с искусственным льдом и бассейнов следует принимать по табл. 6, для лыжных баз - по табл. 7, для тиров и стрельбищ - по табл. 8.

Примечание. При открытых плоскостных спортивных сооружениях микрорайонов вспомогательные помещения не предусматриваются. Допускается предусматривать санитарные узлы для занимающихся и кладовые для спортивного оборудования и инвентаря и размещать их в близко расположенных зданиях.

Таблица 6

???????????????????????????????????????????????????????????????????????????

Помещения ?Площадь, м2, на одного занимающегося ? Примечания

? или зрителя в ?

???????????????????????????????????????

?открытых ?залах и?бассейнах с ваннами?

?плос- ?крытых ?????????????????????

?костных ?катках ?крытыми ?открытыми?

???????????????????????????????????????????????????????????????????????????

1. Вестибюль:? ? ? ? ?

? ? ? ? ?В крытых сооружениях

а) для ? 0,05 ? 0,15 ? 0,9 <*> ? 0,9 <*> ?с количеством мест

занимающихся ?(но не менее 15) ? ? ?для зрителей менее

и сотрудников? ? ? ? ?800 предусматривается

? ? ? ? ?общим для занимающихся

? ? ? ? ?и зрителей. При

? ? ? ? ?количестве мест для

? ? ? ? ?зрителей в крытых

????????????????????????????????????????????????????сооружениях от 800 до

б) для ? - ? 0,15 на одно ? - ?1500 допускается, а при

зрителей ? ? место ? ?большем количестве мест

? ? ? ?следует вестибюль для

? ? ? ?зрителей предусматри-

? ? ? ?вать отдельно

???????????????????????????????????????????????????????????????????????????

2. Вестибюль-? ? ? ? ?

грелка катка ? ? ? ? ?

для массового? ? ? ? ?

катания на ? ? ? ? ?

коньках: ? ? ? ? ?

а) места для? 0,28 на ?Исполь- ? - ? - ?При размещении сезонных

переодевания,? одно ?зуется ? ? ?катков на комплексах

обогрева ? место ?вести- ? ? ?открытых плоскостных

и отдыха ? ?бюль или ? ? ?спортивных сооружений

? ?вести- ? ? ?в расчет площади

? ?бюль- ? ? ?вестибюля-грелки

? ?фойе для ? ? ?следует принимать часть

? ?зрителей ? ? ?площади вестибюля для

? ? ? ? ?занимающихся, не

? ? ? ? ?используемую в зимнее

? ? ? ? ?время

???????????????????????????????????????????????????????????????????????????

б) кабина ?1 на одну кабину. ? - ? - ? -

для ?Количество кабин - ? ? ?

переодевания ?одна на 250 чел. ? ? ?

?пропускной ? ? ?

?способности катка, ? ? ?

?но не менее двух ? ? ?

???????????????????????????????????????????????????????????????????????????

3. Гардероб- ? ? ? ? ?

ная верхней ? ? ? ? ?

одежды ? ? ? ? ?

(площадь за ? ? ? ? ?

барьером): ? ? ? ? ?

а) для ?При про- ? 0,2 ?0,3 <*>? 0,3 <*> ?В крытых сооружениях с

занимающихся ?пускной ? ? ? ?количеством мест для

и сотрудников?способ- ? ? ? ?зрителей менее 800 и

?ности в ? ? ? ?при всех открытых

?смену: до? ? ? ?сооружениях гардеробная

?75 чел. -? ? ? ?предусматривается общей

?0,2; ? ? ? ?для занимающихся и

?более ? ? ? ?зрителей. При количе-

?75 чел. -? ? ? ?стве мест для зрителей

?0,15 (но ? ? ? ?в крытых сооружениях от

?не менее ? ? ? ?800 до 1500 допуска-

?10) ? ? ? ?ется, а при большем

????????????????????????????????????????????????????количестве мест

б) для ? - ? 0,1 ? 0,1 ? - ?следует гардеробную

зрителей ? ? ? ? ?для зрителей преду-

? ? ? ? ?сматривать отдельно

???????????????????????????????????????????????????????????????????????????

4. Фойе для ? - ?0,4 на 1 место ? - ? -

зрителей ? ?при их количестве? ?

? ?до 500; 0,35 на 1? ?

? ?место при их ? ?

? ?количестве св. ? ?

? ?500 до 1000; 0,3 ? ?

? ?на 1 место при их? ?

? ?количестве свыше ? ?

? ?1000 ? ?

???????????????????????????????????????????????????????????????????????????

5. Совмещен- ? - ?0,45 на 1 место ? - ?Предусматривается

ный ? ?при их количестве? ?взамен отдельных

вестибюль- ? ?до 500; 0,4 на ? ?вестибюля и фойе для

фойе для ? ?1 место при их ? ?зрителей (п. 1 "б" и 4

зрителей ? ?количестве ? ?настоящей таблицы) при

? ?св. 500 до 1000; ? ?количестве мест менее

? ?0,35 на 1 место ? ?1500

? ?при их количестве? ?

? ?свыше 1000 ? ?

???????????????????????????????????????????????????????????????????????????

6. Куритель- ? - ?0,04 на 1 место ? - ? -

ная для ? ? ? ?

зрителей ? ? ? ?

???????????????????????????????????????????????????????????????????????????

7. Кассы ?1,7 на 1 кабину. ? - ?На открытых спортивных

?Количество кабин - ? ?сооружениях при четырех

?из расчета одна кабина ? ?и более кассовых каби-

?на 1500 мест для зрителей ? ?нах допускается преду-

?или посетителей катка ? ?сматривать отдельный

?для массового катания ? ?кассовый павильон с

? ? ?расположением в нем

? ? ?кассовых кабин и

? ? ?помещений администра-

? ? ?тора (8 м2), склада для

? ? ?хранения билетов (6 м2)

? ? ?и охраны (10 м2)

???????????????????????????????????????????????????????????????????????????

8. Кассовый ? - ?0,05 на 1 место ? - ?При промежуточном

вестибюль ? ?для зрителей ? ?значении количества

? ?(включая площадь ? ?мест процент

? ?кассовых кабин), ? ?определяется по

? ?но не менее 15. ? ?интерполяции.

? ?На 100% мест при ? ?Должен иметь

? ?их количестве до ? ?самостоятельный

? ?500; на 70% - при? ?наружный вход

? ?1000 мест; на 40%? ?

? ?- при 3000 мест; ? ?

? ?на 30% - при 8000? ?

? ?и более мест ? ?

???????????????????????????????????????????????????????????????????????????

9. Регистра- ? - ? - ? 4 на бассейн ?Размещается при вести-

тура ? ? ? ?бюле для занимающихся

???????????????????????????????????????????????????????????????????????????

10. Разде- ? ? ? ? ?

вальные. ? ? ? ? ?

Переодевание ? ? ? ? ?

занимающих- ? ? ? ? ?

ся <**>: ? ? ? ? ?

а) мужские ?При про- ? 1 ? 2 <*> ? 2 <*> ?Соотношение площадей

и женские ?пускной ? ? ? ?мужских и женских

?способ- ? ? ? ?раздевальных следует

?ности в ? ? ? ?принимать 1:1, если

?смену: ? ? ? ?иное соотношение не

?до ? ? ? ?вызывается местными

?75 чел. -? ? ? ?демографическими

?1; ? ? ? ?особенностями.

?от 76 до ? ? ? ?Норму площади следует

?125 чел. ? ? ? ?увеличивать на 20% при

?- 0,6; ? ? ? ?одновременном размеще-

?более ? ? ? ?нии в раздевальной

?125 чел. ? ? ? ?от 30 до 50 чел. и на

?- 0,4 ? ? ? ?30% при размещении

? ? ? ? ?менее 30 чел.

???????????????????????????????????????????????????????????????????????????

б) командные?Площадь каждой раздевальной: ?В командной раздеваль-

?44 - для хоккея, ?15 - для водного ?ной допускается

?20 - для других ?поло ?предусматривать

?спортивных игр ? ?дополнительную площадь

? ? ?до 4 м2 для тренера,

? ? ?его помощника и пред-

? ? ?ставителя команды.

? ? ?При предназначении

? ? ?командной раздевальной

? ? ?попеременно для хоккея

? ? ?и других спортивных игр

? ? ?следует принимать

? ? ?наибольшие показатели

???????????????????????????????????????????????????????????????????????????

11. Хранение ? ? ? ?

домашней ? ? ? ?

одежды зани- ? ? ? ?

мающихся (в ? ? ? ?

двухъярусных ? ? ? ?

закрытых шка-? ? ? ?

фах размером ? ? ? ?

в плане ? ? ? ?

60 x 30 см): ? ? ? ?

а) в помеще-?При про- ? 0,27 ? 0,4 <*> ?При одноярусных шкафах

ниях мужских ?пускной ? ? ?(размер в плане 60 x

и женских ?способ- ? ? ?30 см) норму площади

раздевальных ?ности в ? ? ?следует увеличивать

?смену: до? ? ?вдвое. В раздевальных,

?75 чел. -? ? ?предназначаемых для

?0,18; от ? ? ?детей, шкафы следует

?76 до ? ? ?предусматривать только

?125 чел. ? ? ?одноярусными; при

?- 0,14; ? ? ?расстановке шкафов

?более ? ? ?для хранения домашней

?125 чел. ? ? ?одежды не в блоке со

?- 0,12 ? ? ?скамьями для переодева-

????????????????????????????????????????????????????ния норму площади

б) в помеще-?Площадь в каждой раздевальной: ?следует увеличить

ниях ?4 - для хоккея, 3 - для других ?в 2,2 раза для двухъ-

командных ?спортивных игр ?ярусных и в 1,7 раза -

раздевальных ? ?для одноярусных шкафов

???????????????????????????????????????????????????????????????????????????

в) в отдель-?При про- ? 0,52 ? 0,78 <*> ?Для занимающихся

ном помещении?пускной ? ? ?хоккеем не предусматри-

гардеробной ?способ- ? ? ?вается; в остальных

домашней ?ности в ? ? ?случаях может преду-

одежды (в ?смену: до? ? ?сматриваться взамен

двухъярусных ?75 чел. -? ? ?хранения одежды в поме-

открытых шка-?0,52; от ? ? ?щениях раздевальных.

фах размером ?76 до ? ? ?Допускается хранение

в плане ?125 чел. ? ? ?части домашней одежды

60 x 30 см) ?- 0,41; ? ? ?в помещении раздеваль-

?более ? ? ?ной, а части -

?125 чел. ? ? ?в помещении общей

?- 0,36 ? ? ?гардеробной

???????????????????????????????????????????????????????????????????????????

12. Помещение?7 на каждое ? - ? - ?Предусматривается на

для сушки ?помещение ? ? ?заданное количество

спортивной ? ? ? ?команд по хоккею

одежды ? ? ? ?

и обуви ? ? ? ?

???????????????????????????????????????????????????????????????????????????

13. Кабина ?3 на одну кабину. ? - ? - ?Предусматривается

для индивиду-?Количество кабин - ? ? ?только для хоккеистов

альной ?1 на каждую ? ? ?и размещается

подгонки ?командную ? ? ?при раздевальной

клюшек и ?раздевальную ? ? ?

точки коньков? ? ? ?

???????????????????????????????????????????????????????????????????????????

14. Кабина ?2 на одну кабину. ? - ? - ?Предусматривается

для индивиду-?Количество кабин - ? ? ?для конькобежцев

альной точки ?1 на 30 чел. в ? ? ?(кроме массового

коньков (при ?общих раздеваль- ? ? ?катания) и фигуристов

раздевальной)?ных, но не менее ? ? ?

?1 кабины на ? ? ?

?раздевальную ? ? ?

???????????????????????????????????????????????????????????????????????????

15. Помещение?0,15 на ? 0,3, но не менее 18 ?Допускается предусмат-

для отдыха ?одного ? ?ривать в виде кулуаров

занимающихся ?занимаю- ? ?в световых разрывах

?щегося в ? ?коридоров, а также

?зимнее ? ?объединять с вестибюлем

?время (не? ?для занимающихся. В

?считая ? ?открытых бассейнах

?посети- ? ?сезонного действия

?телей ? ?предусматривается в

?катка для? ?виде веранд или крытых

?мас- ? ?террас. На сооружениях

?сового ? ?жилых районов, а также

?катания) ? ?при пропускной способ-

? ? ?ности сооружения менее

? ? ?100 чел. в смену

? ? ?не предусматривается

???????????????????????????????????????????????????????????????????????????

16. Помещения? ? ? ? ?

для ? ? ? ? ?

медицинского ? ? ? ? ?

обслуживания:? ? ? ? ?

а) кабинет ? 10 ? 10 ? 10 ? 10 ?При двух и более залах

врача ? ? ? ? ?в одном здании и

? ? ? ? ?на комплексах открытых

????????????????????????????????????????????????????плоскостных сооружений

б) ожидаль- ? 9 ? 9 ? 9 ? 9 ?предусматриваются

ная ? ? ? ? ?общими для всего

? ? ? ? ?сооружения

???????????????????????????????????????????????????????????????????????????

в) комната ? - ? - ? 6 ? 6 ?Должна иметь самостоя-

дежурной ? ? ? ? ?тельный выход на

медицинской ? ? ? ? ?обходную дорожку

сестры ? ? ? ? ?ванны. При нескольких

? ? ? ? ?ваннах, расположенных

? ? ? ? ?изолированно одна от

? ? ? ? ?другой, предусматрива-

? ? ? ? ?ется при каждой ванне

???????????????????????????????????????????????????????????????????????????

17. Блок ? ?

массажной и ? ?

бани сухого ? ?

жара: ? ?

а) помещение?12 при одном столе. ?Необходимость устрой-

массажной ?При двух и более столах в одном ?ства, а также коли-

?помещении на каждый стол добавлять по?чество столов в массаж-

?6 м2 ?ной и мест в бане

????????????????????????????????????????????????????определяется заданием

б) помещение?1 на одно место, но не менее 10 ?на проектирование

камеры сухого? ?

жара ? ?

????????????????????????????????????????????????????

в) разде- ?1,5 на один стол, но не менее 5 ?Допускается размещение

вальная при: ? ?массажной или бани

массажной ? ?при раздевальных для

????????????????????????????????????????????????????занимающихся; в этом

бане ?1,5 на два места в камере, но не ?случае отдельные

?менее 10 ?раздевальные при них

? ?не предусматриваются

???????????????????????????????????????????????????????????????????????????

18. Бытовые ?В соответствии с главой СНиП по ?Соотношение мужчин

помещения ?проектированию вспомогательных зданий?и женщин следует

для рабочих ?и помещений промышленных предприятий ?принимать 1:1, если

(мужское и ? ?иное соотношение не

женское <**>)? ?определено в задании

????????????????????????????????????????????????????на проектирование

19. Комнаты ?2,5 (1,8 при числе мест в комнате ?Допускается

инструктор- ?более 10) на одно место, но не менее ?проектировать общими

ского и ?9 каждая: ?для мужчин и женщин,

тренерского ? Количество мест: ?предусматривая

состава ?1 на ?1 на ?1 на дорожку в ?при этом кабины для

(мужская и ?каждые ?каждые ?ваннах для спор- ?переодевания площадью

женская) <**>?25 чел. ?15 чел. ?тивного плавания;?1 м2 каждая.

?пропуск- ?пропуск- ?1 на 60 м2 зерка-?Количество кабин -

?ной спо- ?ной спо- ?ла воды в ваннах ?1 на 5 мест

?собности ?собности ?для обучения не- ?

?в смену ?в смену ?умеющих плавать, ?

? ? ?или на 75 м2 в ?

? ? ?ваннах для оздо- ?

? ? ?ровительного пла-?

? ? ?вания и занятий ?

? ? ?групп общей физи-?

? ? ?ческой подготов- ?

? ? ?ки; 1 на каждое ?

? ? ?устройство для ?

? ? ?прыжков в воду; ?

? ? ?в универсальных ?

? ? ?ваннах - по наи- ?

? ? ?большему значению?

???????????????????????????????????????????????????????????????????????????

20. Комната ? - ? - ?9 на бассейн ?Должна иметь непосред-

дежурного ? ? ? ?ственный выход на

инструктора ? ? ? ?обходную дорожку.

? ? ? ?При непосредственном

? ? ? ?сообщении комнат

? ? ? ?инструкторского

? ? ? ?и тренерского состава

? ? ? ?с обходной дорожкой

? ? ? ?комнату дежурного

? ? ? ?инструктора допускается

? ? ? ?не предусматривать

???????????????????????????????????????????????????????????????????????????

21. Учебный ? ? ?

класс (мето- ? ? ?

дический ? ? ?

кабинет): ? ? ?

а) помещение?30 на ?30 на один класс. ?В открытых бассейнах

для занятий ?один ?Необходимость устройства ?сезонного действия,

?класс. ?классов и их количество ?а также на сооружениях

?Количест-?устанавливаются заданием на?жилых районов

?во ?проектирование ?не предусматривается

?классов: ? ?

?1 при ? ?

?пропуск- ? ?

?ной спо- ? ?

?собности ? ?

?сооруже- ? ?

?ния в ? ?

?смену: от? ?

?500 до ? ?

?750 чел.;? ?

?2 - при ? ?

?пропуск- ? ?

?ной спо- ? ?

?собности ? ?

?св. ? ?

?750 чел. ? ?

?до ? ?

?1000 ? ?

?чел.; не ? ?

?менее 3 -? ?

?при про- ? ?

?пускной ? ?

?способ- ? ?

?ности ? ?

?более ? ?

?1000 чел.? ?

???????????????????????????????????????????????????????????????????????????

б) помеще- ?10 на два и более классов ? -

ния для ? ?

хранения ? ?

пособий ? ?

???????????????????????????????????????????????????????????????????????????

22. Служебные?По 12 ?

помещения: ? ?

а) директора? ?

б) замести- ? ?

теля ? ?

директора ? ?

в) главного ? ?

инженера ? ?

????????????????????????????????????????????????????

г) началь- ?По 8 ? -

ника (заведу-? ?

ющего) отдела? ?

(службы) ? ?

д) комен- ? ?

данта ? ?

????????????????????????????????????????????????????

е) сотруд- ?4 на одно место. Количество мест ?

ников ?устанавливается заданием ?

?на проектирование ?

???????????????????????????????????????????????????????????????????????????

23. Помещение?0,02 на каждую ? - ? - ?Предусматривается

хранения, ?пару, но не менее ? ? ?только для массового

выдачи и ?7,5 ? ? ?катания

сушки прокат-? ? ? ?

ных ботинок ? ? ? ?

с коньками ? ? ? ?

???????????????????????????????????????????????????????????????????????????

24. Кладовая ?4 на 1000 м2 площади пола убираемых ?Располагаются поэтажно,

уборочного ?помещений ?рассредоточенно при

инвентаря ? ?убираемых помещениях

???????????????????????????????????????????????????????????????????????????

25. Помещения?27 на одну машину ? - ? - ?Предусматривается

для стоянки ? ? ? ?только на катках с

машины ? ? ? ?искусственным льдом.

по уходу ? ? ? ?Длина помещения -

за льдом ? ? ? ?6 м, ширина (на каждую

? ? ? ?машину) - 4,5 м

???????????????????????????????????????????????????????????????????????????

26. Помещения?25 - при вместимости трибун для ?При вместимости трибун

для пожарного?зрителей св. 20 тыс. при открытых или?для зрителей менее

поста ?св. 2 тыс. в крытых сооружениях; ?5 тыс. при открытых

?20 - при вместимости трибун для ?и менее 1 тыс. в крытых

?зрителей от 5 до 20 тыс. при открытых?не предусматривается

?сооружениях; ?

?15 - при вместимости трибун для ?

?зрителей от 1 до 2 тыс. в крытых ?

?сооружениях ?

???????????????????????????????????????????????????????????????????????????

27. Помещения?Две смежные комнаты по 10 - 12 м2 ?Предусматривается

для ?каждая ?на сооружениях с

работников ? ?вместимостью трибун

охраны ? ?для зрителей не менее

общественного? ?5 тыс. - при открытых

порядка ? ?сооружениях и не менее

? ?1500 - в крытых

? ?сооружениях

???????????????????????????????????????????????????????????????????????????

28. Лабора- ? - ? - ? 10 ? -

тория для ? ? ? ?

химического ? ? ? ?

и бактерио- ? ? ? ?

логического ? ? ? ?

анализа воды ? ? ? ?

--------------------------------

<*> В бассейнах без залов или площадок для подготовительных занятий норма площади должна приниматься согласно данным, приведенным в вертикальной графе "Залы и крытые катки" настоящей таблицы.

<**> Площадь для умывальников и (или) ножных ванн (см. табл. 10) в норму не входит.

Примечания. 1. Для хранения переносного спортивного оборудования и инвентаря при спортивных залах, бассейнах и катках с искусственным льдом предусматриваются инвентарные, площадь которых следует определять в соответствии с Прил. 5 к настоящей главе.

2. Для хранения оборудования, необходимого при трансформации мест соревнований в крытых сооружениях (помосты под ринги, борцовские ковры, гимнастические снаряды, настилы для спортивных игр), а также переносных трибун или иных съемных мест для зрителей предусматриваются складские помещения, площадь которых определяется в зависимости от количества и габаритов оборудования и принятых способов хранения.

3. На открытых спортивных сооружениях с трибунами на 10000 и более мест и в крытых - на 1500 и более мест следует, как правило, дополнительно предусматривать помещения, обслуживающие судей, а на открытых и в крытых сооружениях, предназначаемых для проведения соревнований республиканского и более высокого масштаба, - помещения для прессы (пресс-центр). Состав и площади этих помещений определяются в зависимости от назначения сооружения по видам спорта, по согласованию с комитетами по физической культуре и спорту при советах министров союзных республик.

Таблица 7

???????????????????????????????????????????????????????????????????????????

Помещения ? Назначение базы

??????????????????????????????????????????????????????????

? для массового катания ? для учебно-тренировочных

? ? занятий и соревнований

? ???????????????????????????

? ?по лыжным ? по прыжкам

? ?гонкам и ? на лыжах

? ?горным видам ?с трамплина

? ?(дополни- ?

? ?тельно ?

? ?к массовому ?

? ?катанию - см.?

? ?примеч. 1) ?

??????????????????????????????????????????????????????????

? Площадь в м2; расчетное количество санитарных приборов

???????????????????????????????????????????????????????????????????????????

1. Вестибюль ? - ?0,15 на одного занимаю-

? ?щегося, но не менее 15 м2

???????????????????????????????????????????????????????????????????????????

2. Вестибюль- ? ? ?

грелка: ? ? ?

а) места ?На одного посетителя ? - ? -

для отдыха ?(но не менее 25 м2): ? ?

и переодевания ?0,17 - при пропускной ? ?

?способности 250 чел. и менее; ? ?

?0,13 - при пропускной ? ?

?способности 500 чел.; ? ?

?0,1 - при пропускной ? ?

?способности 750 чел.; ? ?

?0,09 - при пропускной ? ?

?способности 1000 чел.; ? ?

?0,08 - при пропускной ? ?

?способности более 1000 чел. ? ?

?При промежуточных значениях ? ?

?пропускной способности площадь? ?

?определяется по интерполяции ? ?

???????????????????????????????????????????????????????????????????????????

б) кабины для ?По табл. 6, п. 2 "б" ? - ? -

переодевания ? ? ?

???????????????????????????????????????????????????????????????????????????

3. Гардеробная ?0,12 на одного посетителя. ?По табл. 6, п. 3 "а"

верхней одежды ?В зависимости от местных ?(вертикальная графа 3)

(площадь за барь-?условий допускается отклонение?

ером) - хранение ?на 20% ?

одежды, сумок, ? ?

рюкзаков, ? ?

чемоданов ? ?

???????????????????????????????????????????????????????????????????????????

4. Раздевальные: ? ?По табл. 6, п. 10 "а"

а) переодевание ? - ?(вертикальная графа 3):

занимающихся ? ?в мужской и ?только в

? ?женской ?мужской

? ?раздевальной ?раздевальной

???????????????????????????????????????????????????????????????????????????

б) хранение ? - ?По табл. 6, ?По табл. 6,

домашней одежды ? ?п. 11 "а" ?п. 11 "а"

? ?(вертикальная?(вертикаль-

? ?графа 3) ?ная графа 3)

???????????????????????????????????????????????????????????????????????????

5. Гардеробная ? - ?По табл. 6, ? -

домашней одежды ? ?п. 11 "в" ?

? ?(вертикальная?

? ?графа 3) ?

???????????????????????????????????????????????????????????????????????????

6. Мойки для ног ? - ?По табл. 10, пп. 4 "а" и 7

и умывальники в ? ?

раздевальных ? ?

???????????????????????????????????????????????????????????????????????????

7. Душевые при ? - ?По табл. 10, п. 1 "а"

раздевальных ? ?

???????????????????????????????????????????????????????????????????????????

8. Санитарные ?Женские - 1 унитаз на 75 чел.,?По табл. 10, п. 4 "а". На

узлы с ?но не менее двух унитазов. ?базах для прыжков с

умывальником в ?Мужские - 1 унитаз и 2 ?трамплина - только мужские

шлюзе для ?писсуара на 150 чел., но не ?санитарные узлы

занимающихся ?менее двух унитазов и двух ?

(женские и ?писсуаров. ?

мужские) ?Число человек в % к пропускной?

?способности базы в смену: ?

?100% при пропускной способ- ?

?ности 250 чел. и менее; ?

?90% при пропускной способности?

?от 251 до 750 чел.; ?

?75% при пропускной способности?

?от 751 до 1250 чел.; ?

?60% при пропускной способности?

?от 1251 до 1500 чел.; ?

?50% при пропускной способности?

?свыше 1500 чел. ?

?Численное соотношение мужчин и?

?женщин следует принимать 1:1, ?

?если иное соотношение ?

?не вызывается местными ?

?демографическими особенностями?

???????????????????????????????????????????????????????????????????????????

9. Помещения ? - ?По табл. 6, п. 15

для отдыха ? ?(вертикальная графа 2)

занимающихся ? ?

???????????????????????????????????????????????????????????????????????????

10. Блок ? - ?По табл. 6, п. 17 и

массажной и бани ? ?табл. 10, п. 1 "г"

сухого жара ? ?

???????????????????????????????????????????????????????????????????????????

11. Комнаты ?По табл. 6, п. 19. Количество мест:

инструкторского ?

и тренерского ?одно на каждые 250 чел. ?одно на каждые 25 чел.

состава (мужская ?пропускной способности базы ?пропускной способности

и женская) ?в смену ?базы в смену

???????????????????????????????????????????????????????????????????????????

12. Душевые ?По табл. 10, п. 1 "б"

при комнатах для ?

инструкторско- ?

тренерского ?

состава ?

???????????????????????????????????????????????????????????????????????????

13. Бытовые ?По табл. 6, п. 18

помещения для ?

рабочих (мужское ?

и женское) ?

???????????????????????????????????????????????????????????????????????????

14. Душевые ?По табл. 10, п. 1 "в"

при бытовых ?

помещениях ?

для рабочих ?

???????????????????????????????????????????????????????????????????????????

15. Учебный класс? - ?30. При пропускной

(методический ? ?способности базы в смену

кабинет) ? ?менее 100 чел. не

? ?предусматривается

???????????????????????????????????????????????????????????????????????????

16. Кассы, ?По табл. 6, п. 7

устраиваемые при ?

платном ?

обслуживании ?

???????????????????????????????????????????????????????????????????????????

17. Санитарные ? - ?По количеству мест

узлы ? ?для зрителей из расчета:

(с умывальником ? ?1 унитаз на 75 женщин;

в шлюзе) ? ?1 унитаз и 5 писсуаров

для зрителей ? ?на 500 мужчин.

(женские ? ?Численное соотношение

и мужские) ? ?женщин и мужчин следует

? ?принимать 1:1, если иное

? ?соотношение не вызывается

? ?местными демографическими

? ?особенностями.

? ?Количество умывальников

? ?в шлюзе - из расчета 1

? ?на 750 чел. (но не менее

? ?одного умывальника)

???????????????????????????????????????????????????????????????????????????

18. Кабинет врача?10. При пропускной способности базы более ? 10

или медицинской ?1000 чел. в смену следует дополнительно ?

сестры ?предусматривать помещение для оказания ?

?первой медицинской помощи площадью 8 м2 ?

???????????????????????????????????????????????????????????????????????????

19. Помещение ?0,135 на одну пару беговых лыж при 100 ?0,165 на

для хранения лыж ?и более парах в одном помещении; ?одну пару

?0,16 на одну пару беговых лыж при 50 и менее?прыжковых

?парах в одном помещении; ?лыж при 100

?0,145 на одну пару слаломных лыж при 100 ?и более па-

?и более парах в одном помещении; ?рах в одном

?0,17 на одну пару слаломных лыж при 50 ?помещении;

?и менее парах в одном помещении ?0,18 на одну

? ?пару прыжко-

? ?вых лыж при

? ?50 и менее

? ?парах

? ?в одном

? ?помещении

?При промежуточном количестве пар лыж в одном помещении

?норма на одну пару лыж принимается по интерполяции.

?Количество пар лыж - в % пропускной способности базы

?в смену:

? 100 ?200 - при односменной

?В приведенное расчетное ?работе базы в день;

?количество лыж входят как ?400 - при двусменной

?лыжи, выдаваемые напрокат, так?работе базы в день;

?и личные лыжи, находящиеся ?600 - при трехсменной

?на сезонном хранении ?работе базы в день

???????????????????????????????????????????????????????????????????????????

20. Помещение для?На одного посетителя в общем ?0,1 на одного

выдачи и сдачи ?помещении для выдачи и сдачи: ?занимающегося в смену, но

лыж ?0,075 - при пропускной ?не менее 10 м2

?способности до 250 чел., но ?

?не менее 15 м2; ?

?0,07 - при пропускной ?

?способности 500 чел.; ?

?0,06 - при пропускной ?

?способности 750 чел.; ?

?0,05 - при пропускной ?

?способности 1000 чел.; ?

?0,04 - при пропускной ?

?способности 1500 чел.; ?

?0,03 - при пропускной ?

?способности более 1500 чел. ?

?При промежуточных значениях ?

?пропускной способности - ?

?по интерполяции. ?

?При пропускной способности ?

?более 1500 чел. следует ?

?предусматривать два раздельных?

?помещения - для выдачи и для ?

?сдачи лыж. ?

?При общем помещении ?

?допускается объединение его ?

?с вестибюлем-грелкой (с ?

?соответствующим увеличением ?

?площади вестибюля-грелки) ?

???????????????????????????????????????????????????????????????????????????

21. Помещение ? - ?0,06 на одну ? -

хранения, выдачи ? ?пару обуви, ?

и сушки лыжной ? ?но не менее ?

обуви ? ?7,5 м2. Коли-?

? ?чество пар - ?

? ?по числу пар ?

? ?лыж в лыже- ?

? ?хранилище. ?

? ?Предусматри- ?

? ?ваются только?

? ?для горных ?

? ?видов ?

???????????????????????????????????????????????????????????????????????????

22. Служебные ? ?

помещения: ? ?

а) кабинет ? 8 ? 12

директора ? ?

(заведующего) ? ?

???????????????????????????????????????????????????????????????????????????

б) комната ?8. На базах с пропускной ? - ? -

дежурного ?способностью менее 1000 чел. ? ?

администратора ?в смену не предусматривается ? ?

???????????????????????????????????????????????????????????????????????????

в) общие ?4 на одно место сотрудника административного персонала,

служебные ?но не менее:

помещения ?

? 12 ? 8

???????????????????????????????????????????????????????????????????????????

23. Санитарные ?Из расчета 1 унитаз на 15 женщин и 1 унитаз и 1 писсуар

узлы (с умываль- ?на 30 мужчин. При числе единовременно работающих менее

ником в шлюзе) ?20 чел. предусматривается один санитарный узел для мужчин

для сотрудников ?и женщин, а при менее 10 чел. - не предусматривается

(женские ?

и мужские) ?

???????????????????????????????????????????????????????????????????????????

24. Мастерская ?10 - при количестве пар лыж в помещении для хранения лыж

по ремонту лыж, ?до 250 плюс 5 м2 на каждые последующие 250 пар лыж

палок, креплений ?(до 1000) и 2,5 м2 на каждые 250 пар лыж (сверх 1000)

и обуви ?

???????????????????????????????????????????????????????????????????????????

25. Мастерская ? - ?20 - при ? -

для индивидуаль- ? ?пропускной ?

ного ремонта и ? ?способности ?

подготовки лыж ? ?до 150 чел. в?

(предусматривает-? ?смену; 30 - ?

ся только на ба- ? ?при 150 и ?

зах для горнолыж-? ?более чел. ?

ного спорта) ? ?в смену ?

???????????????????????????????????????????????????????????????????????????

26. Кладовая ?По табл. 6, п. 24

для уборочного ?

инвентаря ?

???????????????????????????????????????????????????????????????????????????

27. Склад ?0,05 на одну пару гоночных лыж и 0,06 ?0,08 на одну

резервных лыж ?на одну пару слаломных лыж, но не менее ?пару прыжко-

?3 м2. ?вых лыж

?Количество пар лыж - до 10% количества лыж в помещение

?для хранения лыж. Вместо отдельного помещения допускается

?предусматривать дополнительную площадь для хранения

?резервных лыж непосредственно в помещение для хранения

?лыж

???????????????????????????????????????????????????????????????????????????

28. Хозяйственная? 8 - 10

кладовая ?

???????????????????????????????????????????????????????????????????????????

29. Склад инвен- ? 6 ? 9 ? 15

таря по уборке ? ? ?

территории, ? ? ?

оборудования для ? ? ?

тиров биатлона ? ? ?

и разметки трасс ? ? ?

???????????????????????????????????????????????????????????????????????????

Помещения и сооружения вне здания лыжной базы

30. Павильон для ? ? ?

судей на финише ? ? ?

лыжных гонок ? ? ?

в составе ? ? ?

помещений: ? ? ?

а) для судей- ? - ?Длина (по ? -

секундометристов ? ?фронту окон- ?

и судей на финише? ?ных проемов, ?

(размещается ? ?обращенных к ?

строго в створе ? ?створу фини- ?

финиша) ? ?ша) - 3 м, ?

? ?ширина - не ?

? ?менее 1,5 м ?

???????????????????????????????????????????????????????????????????????????

б) для судей по ? - ?Длина - 2 м, ? -

информации (в том? ?ширина - не ?

числе изолирован-? ?менее 1,5 м ?

ная кабина ? ? ?

для диктора) ? ? ?

???????????????????????????????????????????????????????????????????????????

31. Павильон на ? - ? 12 ? -

старте горнолыж- ? ?Уборную ?

ных трасс (поме- ? ?допускается ?

щение для обогре-? ?предусматри- ?

ва и уборная на ? ?вать вне ?

одно-два очка) ? ?павильона ?

???????????????????????????????????????????????????????????????????????????

32. Помещения ? - ?Площадь ? -

(хижины) для де- ? ?каждой ?

журного персонала? ?3 x 2 м ?

медицинской и ? ? ?

горноспасательной? ? ?

служб на горно- ? ? ?

лыжных трассах ? ? ?

слалома-гиганта ? ? ?

и скоростного ? ? ?

спуска ? ? ?

???????????????????????????????????????????????????????????????????????????

33. Павильон на ? ? ?

финише горнолыж- ? ? ?

ных трасс в сос- ? ? ?

таве помещений: ? ? ?

а) для судей- ? - ? 3 ? -

секундометристов ? ? ?

(размещается ? ? ?

строго в створе ? ? ?

финиша) ? ? ?

???????????????????????????????????????????????????????????????????????????

б) для судей ? - ? 3 ? -

по информации ? ? ?

(изолированная ? ? ?

кабина) ? ? ?

???????????????????????????????????????????????????????????????????????????

в) для судей на ? - ? 6 ? -

финише (размеща- ? ? ?

ется смежно с ? ? ?

помещением судей-? ? ?

секундометристов)? ? ?

???????????????????????????????????????????????????????????????????????????

г) для секрета- ? - ? 9 ? -

риата судейской ? ? ?

коллегии ? ? ?

???????????????????????????????????????????????????????????????????????????

д) для дежурного? - ? 9 ? -

персонала меди- ? ? ?

цинской и спаса- ? ? ?

тельной служб ? ? ?

???????????????????????????????????????????????????????????????????????????

34. Кабины ? - ? - ?Не менее 1

судейской вышки ? ? ?(1 x 1 м)

у трамплинов ? ? ?каждая.

? ? ?Количество

? ? ?кабин -

? ? ?3 - 4 (для

? ? ?соревнований

? ? ?республикан-

? ? ?ского и бо-

? ? ?лее высокого

? ? ?масштаба -

? ? ?6)

???????????????????????????????????????????????????????????????????????????

35. Кабина судьи-? - ? - ?Не менее

информатора ? ? ?1,5 x 1,5 м.

(диктора) ? ? ?Предусматри-

соревнований по ? ? ?вается у

прыжкам с ? ? ?трамплинов,

трамплина ? ? ?предназнача-

? ? ?емых для

? ? ?соревнований

? ? ?республикан-

? ? ?ского и бо-

? ? ?лее высокого

? ? ?масштаба

???????????????????????????????????????????????????????????????????????????

36. Санитарный ? - ? - ?На 1 - 2

узел у старта ? ? ?очка. Пре-

на трамплине ? ? ?дусматрива-

? ? ?ется на

? ? ?трамплинах с

? ? ?расчетной

? ? ?длиной

? ? ?прыжка 50 м

? ? ?и более

Примечания. 1. Для учебно-тренировочных занятий и соревнований по лыжным гонкам и горнолыжному спорту базы следует проектировать общими и для массового катания.

2. В зависимости от местоположения базы следует предусматривать жилое помещение для коменданта (сторожа) на 1 - 2 комнаты, руководствуясь указаниями главы СНиП по проектированию жилых зданий.

3. На лыжных базах для учебно-тренировочных занятий и соревнований, предназначаемых также для биатлона, в зависимости от местных условий следует предусматривать склады для хранения оружия и боеприпасов или "боксы", устройство и размеры которых должны отвечать требованиям, приведенным в табл. 8 (пп. 16, 17 и примеч. 2) настоящей главы.

4. На базах, предназначаемых для соревнований республиканского и более высокого масштаба, допускается дополнительно предусматривать в здании базы помещения для судей и прессы. Состав и площадь этих помещений определяются по согласованию с комитетами по физической культуре и спорту при советах министров союзных республик.

5. В павильоне на финише горнолыжных трасс (см. п. 33 настоящей таблицы) следует дополнительно предусматривать помещения для телефонизации и радиофикации трассы и электрохронометражных устройств; площади этих помещений принимаются в зависимости от габаритов и расстановки принятого оборудования.

6. На базах, предназначаемых для соревнований республиканского и более высокого масштаба по лыжному и горнолыжному спорту, следует предусматривать гараж с ремонтной мастерской для трассопрокладывающих механизмов.

7. При размещении базы вне населенного пункта следует дополнительно предусматривать помещение (или сарай) для хранения противопожарного инвентаря площадью 12 м2.

Таблица 8

???????????????????????????????????????????????????????????????????????????

Помещения ? Площадь, м2, количество санитарных приборов

???????????????????????????????????????????????????????????

? в крытых и ? в отдельно ? на стрельбищах

? полуоткрытых ? стоящих ?

? тирах ?открытых тирах ?

???????????????????????????????????????????????????????????????????????????

1. Вестибюль ?0,15 на одно стрелковое место, но не менее 16 - при

?количестве стрелковых мест до 20 и 20 - при количестве

?более 20

???????????????????????????????????????????????????????????????????????????

2. Гардеробная ?0,1 на одно стрелковое место, но не менее 10

верхней одежды ?

(площадь за ?

барьером) ?

???????????????????????????????????????????????????????????????????????????

3. Раздевальные:? ?

а) переодевание?1,3 на одно стрелковое место, ?0,5 на одно стрелковое

занимающихся ?но не менее: ?место при их количестве

?12 <*> - при количестве ?100 и менее; 0,33 - при

?стрелковых мест до 10; 2 по 9 -?их количестве 200 и 0,25

?при количестве св. 10 до 20; ?- при 300 и более стрел-

?3 по 9 - при количестве ?ковых мест. При промежу-

?более 20. Места на скамьях для ?точных значениях коли-

?переодевания и двухъярусные ?чества стрелковых мест -

?закрытые шкафы для хранения ?по интерполяции. Коли-

?домашней одежды (размером ?чественное соотношение

?в плане 60 x 30 см) должны ?площадей мужских и

?устанавливаться в соотношении ?женских раздевальных

?1:1, а при одноярусных ?следует принимать 3:1,

?шкафах - 1:2 ?если иное соотношение

? ?не определяется заданием

? ?на проектирование

????????????????? ???????????????????????????

б) хранение ? ?0,09 на одно стрелковое

домашней одежды ? ?место при двухъярусных

? ?и 0,18 - при одноярусных

? ?шкафах

???????????????????????????????????????????????????????????????????????????

4. Душевые ?По одной сетке в каждой ?По табл. 10, п. 1 "а"

при раздевальных?душевой. Предусматриваются при ?

?количестве стрелковых мест 10 ?

?и более ?

???????????????????????????????????????????????????????????????????????????

5. Санитарные ? ?По табл. 10, п. 2 "а"

узлы ? ?

(с умывальником ? ?

в шлюзе): ? ?

а) для стрелков?Общий на 1 унитаз и 1 писсуар ?

(при ?при количестве стрелковых мест ?

раздевальных) ?до 10. ?

?????????????????Мужской - на 1 унитаз ???????????????????????????

б) для ?и 2 писсуара и женский - ?Мужской - на 1 унитаз

сотрудников ?на 1 унитаз при количестве ?и 2 писсуара.

?стрелковых мест более 10 ?Женский - на 1 унитаз

???????????????????????????????????????????????????????????????????????????

в) для стрелков? - ?На 1 - 2 очка

и зрителей <1> ? ?

???????????????????????????????????????????????????????????????????????????

6. Комната ?1 на одно стрелковое место, но не менее 7,5

для ожидания ?(на стрельбищах веранды предусматриваются в каждом тире)

(в открытых ?

тирах-верандах) ?

???????????????????????????????????????????????????????????????????????????

7. Помещения ? - ?0,3 на 1 стрелковое

для отдыха ? ?место, но не менее 18

занимающихся ? ?

???????????????????????????????????????????????????????????????????????????

8. Комнаты ? ?

инструкторского ? ?

и тренерского ? ?

состава (при ? ?

соревнованиях - ? ?

судейские) при ? ?

количестве ? ?

стрелковых мест:? ?

а) до 30 ?0,83 на 1 стрелковое место, ? -

?но не менее 9 (с кабиной для ?

?переодевания размером 1 x 1 м ?

?в плане) ?

???????????????????????????????????????????????????????????????????????????

б) более 30 ?0,6 на 1 стрелковое место ? -

???????????????????????????????????????????????????????????????????????????

в) до 120 ? - ?0,21 на 1 стрелковое место

???????????????????????????????????????????????????????????????????????????

г) более 120 ? - ?0,15 на 1 стрелковое место

???????????????????????????????????????????????????????????????????????????

9. Учебный класс? 20 ? - ? 30

(при ? ? ?

соревнованиях - ? ? ?

судейская) ? ? ?

???????????????????????????????????????????????????????????????????????????

10. Кабинет ? 9 ? - ? 15

начальника тира,? ? ?

стрельбища ? ? ?

???????????????????????????????????????????????????????????????????????????

11. Стрелковый ?24. Предусмат- ? - ? -

кабинет ?ривается при ? ?

?количестве ? ?

?стрелковых мест? ?

?10 и более ? ?

???????????????????????????????????????????????????????????????????????????

12. Помещения ? 6 ? - ? 2 по 12

для ? ? ?

обслуживающего ? ? ?

персонала ? ? ?

???????????????????????????????????????????????????????????????????????????

13. Служебные ?1,6 на 1 стрел-? - ? 3 по 12

помещения для ?ковое место, ? ?

администрации ?но не менее 8 и? ?

?не более 24 ? ?

???????????????????????????????????????????????????????????????????????????

14. Кабинет ? - ? 10

врача или ? ?

медицинской ? ?

сестры ? ?

???????????????????????????????????????????????????????????????????????????

15. Помещения ? ?

для чистки ? ?

оружия <2>: ? ?

а) в основном ? - ?0,09 на 1 стрелковое

здании ? ?место, но не менее 9

стрельбища ? ?

???????????????????????????????????????????????????????????????????????????

б) при стрелко-?1,8 на 1 стрелковое место, ? -

вых галереях ?но не менее 9 ?

тиров ? ?

(в открытых ? ?

тирах-верандах) ? ?

???????????????????????????????????????????????????????????????????????????

16. Склад оружия? 24 <**> ? 45 <**>

???????????????????????????????????????????????????????????????????????????

17. Склад ? 6 ? 8

боеприпасов <3> ? ?

???????????????????????????????????????????????????????????????????????????

18. Оружейная ?30. Предусмат- ? - ? 60

мастерская ?ривается при ? ?

?количестве ? ?

?стрелковых мест? ?

?10 и более; при? ?

?меньшем коли- ? ?

?честве стрелко-? ?

?вых мест заме- ? ?

?няется комнатой? ?

?для отладки ? ?

?оружия площадью? ?

?9 м2 ? ?

???????????????????????????????????????????????????????????????????????????

19. Кладовая ? 10 ? 6 ? 20

хозяйственного ? ? ?

инвентаря ? ? ?

и материалов ? ? ?

???????????????????????????????????????????????????????????????????????????

20. Кладовая ?1,5 (1,5 x 1 м) на каждые 20 стрелковых мест в одном тире

(место) ?

для инвентаря ?

при стрелковой ?

галерее <4> ?

???????????????????????????????????????????????????????????????????????????

21. Кладовая ?По табл. 6, п. 24 ? -

уборочного ? ?

инвентаря ? ?

???????????????????????????????????????????????????????????????????????????

22. Столярная ? - ? 20

мастерская ? ?

???????????????????????????????????????????????????????????????????????????

23. Блок ? - ?По табл. 6, п. 17

массажной и бани? ?и табл. 10, п. 1 "г"

сухого жара ? ?

???????????????????????????????????????????????????????????????????????????

24. Помещение ? 6 ? 10

охраны ? ?

???????????????????????????????????????????????????????????????????????????

25. Кладовые для?

оборудования ?

и инвентаря при ?

блиндажах <5> ?

при количестве ?

стрелковых мест ?

в одном тире: ?

а) до 10 ? 6

???????????????????????????????????????????????????????????????????????????

б) от 10 до 20 ? 8

???????????????????????????????????????????????????????????????????????????

в) от 21 до 30 ? 10

???????????????????????????????????????????????????????????????????????????

г) от 31 до 40 ? 2 по 9

???????????????????????????????????????????????????????????????????????????

д) более 40 ? 2 по 10

???????????????????????????????????????????????????????????????????????????

26. Помещения ?10. Предусмат- ? - ?

(места) для ?ривается только? ?

судейской ?в тирах с ? ?

комиссии по ?огневой зоной ? ?

определению ?50 и 100 м, ? ?

результатов при ?предназначаемых? ?

блиндажах <4> ?для соревнова- ? ?

при количестве ?ний республи- ? ?

стрелковых мест:?канского и ? ? 22 <***>

а) до 50 ?более высокого ? ? --------

?масштаба ? ? 10

????????????????? ? ???????????????????????????

? ? ? 2 по 22 <***>

б) более 50 ? ? ? -------------

? ? ? 2 по 10

--------------------------------

<*> Включая площадь на 1 - 2 кабины для переодевания размером 1 x 1 м (в плане) каждая.

<**> Площадь уточняется в каждом отдельном случае по табелю, приведенному в "Инструкции о порядке приобретения, учета, выдачи, передачи и перевозки огнестрельного нарезного оружия и патронов для него, а также открытия стрелковых тиров, стрельбищ и оружейно-ремонтных мастерских физкультурными и спортивными организациями", утвержденной Комитетом по физической культуре и спорту при Совете Министров СССР и согласованной с Управлением административной службы милиции МВД СССР; при этом площадь склада должна быть увеличена из расчета 0,08 м2 на каждую винтовку сверх 300 - в тирах и 0,07 м2 на каждую винтовку сверх 600 - на стрельбищах.

<***> В числителе приведена норма для тиров с дистанцией стрельбы 300 м, в знаменателе - для тиров с дистанцией стрельбы 50 и 100 м.

<1> Предусматривается дополнительно вне основного здания при тирах или группе тиров, удаленных из здания на 50 м и более.

<2> Ширину помещения принимать кратной 3 м.

<3> Ширину помещения принимать кратной 1,2 м.

<4> Предусматривается только в тирах для стрельбы по мишеням с черным кругом.

<5> В тирах, предназначаемых только для скоростной стрельбы по движущимся и появляющимся мишеням, не предусматривается.

Примечания. 1. В крытых и полуоткрытых тирах с количеством стрелковых мест менее 5, а также во встроенных тирах допускаются уменьшенные состав и площади вспомогательных помещений, которые определяются в задании на проектирование.

2. В крытых тирах (при количестве стрелковых мест более 10) и на стрельбищах, предназначаемых для соревнований с участием иногородних команд, а также для постоянно арендующих организаций, допускается предусматривать специальные помещения ("боксы") размером 4 x 3 или 3 x 3 м для переодевания, хранения одежды в шкафах, размещения стеллажа на 40 винтовок и шкафа для пистолетов.

Выбор размера "боксов" и их количество определяются заданием на проектирование.

В случаях, когда проектом предусматриваются "боксы":

а) раздевальная в тире независимо от количества стрелковых мест проектируется одна (общая для мужчин и женщин) площадью 12 м2, включая площадь на 1 - 2 кабины для переодевания;

б) душевые следует располагать отдельно (не при раздевальной) из расчета одна душевая сетка на 10 стрелковых мест - в тире и на 20 - 40 стрелковых мест - на стрельбищах, при соотношении количества сеток в мужской и женской душевых 3:1; при душевых следует предусматривать помещения для переодевания из расчета 1 м2 на одну душевую сетку (но не менее 3 м2);

в) площадь склада оружия в тире определяется из расчета заданного количества оружия, принадлежащего непосредственно тиру.

3. Для хранения в зимний период мебели и оборудования, находящихся в стрелковых галереях тиров стрельбища, следует предусматривать общий неотапливаемый склад. Площадь склада определяется в зависимости от количества и размеров хранящихся оборудования и инвентаря.

4. На стрельбищах, предназначаемых для проведения соревнований всесоюзного и международного масштаба, допускается дополнительно предусматривать помещения для судей и прессы, состав и площади которых определяются по согласованию с Комитетом по физической культуре и спорту при Совете Министров СССР.

5. При размещении тира вне населенного пункта, а также на стрельбищах, следует дополнительно предусматривать помещение (или сарай) для хранения противопожарного инвентаря площадью 12 м2.

3.96. Площади помещений узлов управления, теплоснабжения, щитовых, бойлерных, котельных, компрессорных, насосных водопровода и канализации, вентиляционных камер, машинных отделений лифтов, трансформаторных подстанций, радиоузлов, местных телефонных станций, аккумуляторных и других технических помещений следует определять по расчету в соответствии с действующими нормами.

Хозяйственные помещения (кладовые и склады спортивного оборудования и инвентаря, хозяйственных принадлежностей, специальных смесей и их составляющих, инвентаря по уборке территории и уходу за открытыми плоскостными спортивными сооружениями, для хранения хлора и коагулянтов - в бассейнах, гаражи, мастерские и др.) предусматриваются в зависимости от состава спортивного сооружения, в соответствии с действующим "Табелем основного спортивного и хозяйственного оборудования и инвентаря на спортивных сооружениях", утвержденным Комитетом по физической культуре и спорту при Совете Министров СССР, и руководствуясь требованиями соответствующих норм.

3.97. Вспомогательные помещения для зрителей спортивных корпусов с двумя и более залами, имеющими зрительские места, должны предусматриваться общими для всех залов, а расчет площади следует вести по залу с наибольшим количеством мест.

3.98. Вспомогательные помещения для занимающихся на открытых плоскостных спортивных сооружениях следует размещать не более чем в 300 м от границы наиболее удаленной площадки (поля).

3.99. Здание со вспомогательными помещениями открытых бассейнов должно непосредственно примыкать к обходной дорожке открытых ванн.

3.100. На комплексах, состоящих из крытого и открытых плоскостных спортивных сооружений, вспомогательные помещения открытых сооружений следует размещать, как правило, в здании крытого сооружения.

3.101. Вспомогательные помещения лыжных баз, кроме помещений и сооружений, располагаемых на стартах, финишах и дистанциях (см. пп. 30 - 36 табл. 7), следует размещать в здании лыжной базы, которое должно отстоять не далее:

300 м - от площадки старта и финиша дистанций лыжных гонок и биатлона;

200 м - от подъемных устройств горнолыжных трасс;

100 м - от ближнего трамплина, но не далее 300 м от наиболее удаленного трамплина комплекса.

Примечание. На лыжных базах для прыжков с трамплина вспомогательные помещения (или их часть) допускается располагать совместно с судейской вышкой, а также под эстакадой трамплина.

3.102. Вспомогательные помещения тиров следует размещать в стрелковом павильоне (см. Прил. 1, рис. 19).

Вспомогательные помещения стрельбища, кроме кладовых для инвентаря и оборудования стрелковых галерей и блиндажей и помещений комиссии определения результатов (КОР) при блиндажах, следует размещать в отдельно стоящем здании.

3.103. Высоту этажа во вспомогательных помещениях (от пола до пола) следует принимать 3,3 м. В зависимости от конструктивного и архитектурно-планировочного решения, а также при размещении вспомогательных помещений в подтрибунном пространстве, допускается уменьшение высоты (в чистоте, до низа выступающих конструкций) до:

2,7 м - в вестибюлях (кроме вестибюлей лыжных баз), вестибюлях-грелках катков, раздевальных, массажных, помещениях для отдыха занимающихся, торговых залах буфетов, учебных классах (методических кабинетах), стрелковых кабинетах, помещениях для медицинского обслуживания, комнатах инструкторского и тренерского состава, бытовых помещениях для рабочих, помещениях для администрации, охраны общественного порядка, пожарного поста, складах резервных лыж, оружейной мастерской, комнатах для чистки оружия и складах оружия (в том числе "боксах");

2,4 м - в помещениях для судей и прессы;

2,1 м - в гардеробных верхней (за барьером) и домашней одежды, помещениях для сушки одежды и обуви, в павильонах на стартах и финишах лыжных и горнолыжных трасс, хижинах на горнолыжных трассах и в кассах.

Примечание. Высота помещения для стоянки уборочной машины катков с искусственным льдом должна быть 3,9 м.

3.104. Вестибюль-грелка для массового катания на коньках должен иметь отдельные вход и выход для прохода на коньках.

Примечание. Допускается предусматривать один вход-выход с устройством для разделения встречных потоков.

3.105. При входах в здания спортивных залов, бассейнов и лыжных баз, а также в местах входов-выходов на улицу из помещений вестибюлей-грелок катков для массового катания, при температуре наружного воздуха минус 15 °C (параметр Б) и ниже должно предусматриваться устройство тамбуров.

3.106. Раздевальные для занимающихся следует предусматривать отдельно для мужчин и женщин, с хранением домашней одежды в шкафах, размещаемых непосредственно в помещении раздевальной, или в отдельном помещении общей гардеробной, располагаемой смежно с мужской и женской раздевальными и сообщающейся с ними через проемы для приема и выдачи домашней одежды.

В сооружениях со стационарными местами для зрителей, предназначенных для соревнований по командным видам спортивных игр (в том числе в универсальных сооружениях), следует предусматривать не менее четырех командных раздевальных без деления на мужские и женские. При предназначении сооружения также для учебно-тренировочных занятий и (или) соревнований по другим видам спорта, площади командных раздевальных должны входить в расчет общей площади раздевальных сооружения.

Примечания. 1. При количестве раздевальных более двух и хранении домашней одежды в общей гардеробной допускается размещение последней не смежно с раздевальными, а на пути из раздевальной в зал (на площадку, поле).

2. На сооружениях с пропускной способностью до 80 чел. в смену и расположением раздевальных на одном этаже с гардеробной верхней одежды, последнюю допускается располагать смежно с гардеробной домашней одежды и сообщающейся с нею через дверной проем.

3.107. При проектировании раздевальных для занимающихся, вестибюлей-грелок для массового катания на коньках и лыжах, а также гардеробной домашней одежды следует руководствоваться нормируемой величиной проходов и расстояний между оборудованием, приведенной в табл. 9.

Таблица 9

???????????????????????????????????????????????????????????????????????????

Нормируемые расстояния ? Минимальная ширина прохода

? (в чистоте), м

???????????????????????????????????????????????????????????????????????????

Вестибюли-грелки и раздевальные ?

1. Между спинками скамей при сидении лицом ?

друг к другу: ?

а) в вестибюлях-грелках ? 2,5

???????????????????????????????????????????????????????????????????????????

б) в раздевальных ? 1,5

???????????????????????????????????????????????????????????????????????????

2. Между спинкой скамьи и параллельной ей ?

стеной: ?

а) в вестибюлях-грелках ? 1,25

???????????????????????????????????????????????????????????????????????????

б) в раздевальных (в том числе между рядом ? 1,1

скамей и стоящим напротив рядом шкафов) ?

???????????????????????????????????????????????????????????????????????????

3. Боковые проходы (для одного потока) ? 0,5

???????????????????????????????????????????????????????????????????????????

4. Главные проходы (для двух и более потоков) ? 1

???????????????????????????????????????????????????????????????????????????

5. Свободная зона перед фронтом окон ?0,7 (не считая ширины

в гардеробную домашней одежды ?прохода вдоль зоны)

???????????????????????????????????????????????????????????????????????????

Гардеробная домашней одежды ?

6. Между рядами шкафов и перед фронтом окон ? 0,7

в раздевальные ?

Примечание. Длину скамьи в раздевальных и в вестибюлях-грелках следует принимать из расчета 0,6 м на 1 место для переодевания (отдыха).

3.108. Раздевальные для занимающихся должны сообщаться со спортивным залом непосредственно, через коридор или по лестнице, предназначаемым только для сообщения между ними; в бассейнах раздевальные должны размещаться на одной отметке с обходными дорожками ванн и сообщаться с ними только через душевые, а с залом или площадкой для подготовительных занятий - минуя душевые.

Примечание. Раздевальные при залах для спортивных игр, легкой атлетики и универсальных спортивно-зрелищных залах, а также при открытых спортивных сооружениях (кроме открытых бассейнов) могут не иметь непосредственного сообщения с залом (площадкой) при условии соблюдения требований пп. 2.9 и 3.2 настоящей главы.

3.109. Раздевальные для занимающихся на коньках и вестибюли-грелки катков должны размещаться на первом этаже при открытых катках или на одной отметке с катком, расположенным в зале.

3.110. Размещение и количество санитарных приборов во вспомогательных помещениях следует принимать для открытых плоскостных спортивных сооружений, спортивных залов, катков с искусственным льдом и бассейнов по табл. 10 и 11, а для лыжных баз, кроме того, по табл. 7, для тиров и стрельбищ - по табл. 8.

Таблица 10

???????????????????????????????????????????????????????????????????????????

Помещения, санитарные ? Количество санитарных приборов в ? Примечания

приборы ? помещениях ?

??????????????????????????????????????

?открытых и крытых ?остальных крытых ?

? бассейнов ? и открытых ?

? ? спортивных ?

? ? сооружениях ?

???????????????????????????????????????????????????????????????????????????

1. Душевые (женские ? ? ?

и мужские): ? ? ?

а) при раздевальных ?Одна сетка на ?Одна сетка ? -

для занимающихся ?3 занимающихся ?на 7 занимающихся?

?в смену (включая ?в смену ?

?командные ? ?

?раздевальные ? ?

?для водного поло) ? ?

???????????????????????????????????????????????????????????????????????????

б) при комнатах ?Одна сетка на 20 чел. единовременно ?При числе

для инструкторского ?работающих, но не менее чем ?работающих

и тренерского состава ?по одной сетке при каждом помещении ?менее 10

??????????????????????????????????????????????????????????????допускается

в) при бытовых ?Одна сетка на 20 чел. единовременно ?не предус-

помещениях для рабочих ?работающих, но не менее чем по ?матривать

?одной сетке при каждом помещении ?

???????????????????????????????????????????????????????????????????????????

г) при массажной ?Одна сетка на 2 стола в массажной ?При размеще-

и бане сухого жара, ?и на 5 мест в бане, но не менее чем ?нии массаж-

размещаемых в блоке ?по одной сетке при каждом помещении ?ных или бань

? ?при разде-

? ?вальных не

? ?предусматри-

? ?ваются

???????????????????????????????????????????????????????????????????????????

2. Санитарные узлы (с ? ?

умывальником в шлюзе): ? ?

а) при раздевальных ? ?При командных

для занимающихся: ? ?раздеваль-

женские ?Один унитаз на 30 занимающихся ?ных - не ме-

?в смену женщин ?нее одного

??????????????????????????????????????????????????????????????унитаза и од-

мужские ?Один унитаз и один писсуар ?ного писсуара

?на 50 занимающихся в смену мужчин ?в каждом

???????????????????????????????????????????????????????????????????????????

б) для посетителей ? ? ?Соотношение

катка для массового ? ? ?мужчин и

катания: ? ? ?женщин

женские ? - ?Один унитаз ?следует при-

? ?на 75 женщин ?нимать 1:1,

? ? ?если иное

??????????????????????????????????????????????????????????????соотношение

мужские ? - ?Один унитаз ?не вызывается

? ?и два писсуара ?местными

? ?на 150 мужчин ?демографичес-

? ? ?кими особен-

? ? ?ностями

???????????????????????????????????????????????????????????????????????????

в) для сотрудников, ? ?Соотношение

инструкторского и ? ?мужчин и жен-

тренерского состава: ? ?щин следует

женские ?Один унитаз на 30 единовременно ?принимать

?работающих женщин ?1:1, если

? ?иное соотно-

? ?шение не

? ?вызывается

? ?местными

? ?демографичес-

? ?кими особен-

? ?ностями.

? ?При общем

? ?количестве

??????????????????????????????????????????????????????????????единовременно

мужские ?Один унитаз и один писсуар на 50 ?работающих

?единовременно работающих мужчин ?менее 10 чел.

? ?не предусмат-

? ?ривается,

? ?а при числе

? ?работающих

? ?менее 20 чел.

? ?предусматри-

? ?вается общий

? ?санитарный

? ?узел

? ?на 1 унитаз

???????????????????????????????????????????????????????????????????????????

3. Сушилки для волос в ? ? ?

раздевальных бассейнов: ? ? ?

а) для женщин ?Один прибор на ? - ?Приборы для

?10 занимающихся ? ?сушки волос

?в смену женщин ? ?допускается

??????????????????????????????????????????????????????????????размещать

б) для мужчин ?Один прибор на ? - ?в отдельном

?20 занимающихся ? ?помещении,

?в смену мужчин ? ?смежном с

? ? ?раздевальной

???????????????????????????????????????????????????????????????????????????

4. Умывальники: ? ?Умывальники

а) в раздевальных ?Один-два умывальника на помещение ?допускается

для занимающихся ? ?размещать

? ?в шлюзах

? ?при уборных

???????????????????????????????????????????????????????????????????????????

б) в комнатах инструк- ?Один умывальник на помещение ? -

торского и тренерского ? ?

состава, помещениях для ? ?

медицинского обслужива- ? ?

ния (кабинет врача, ? ?

комната медицинской ? ?

сестры, для оказания ? ?

первой медицинской ? ?

помощи и др.), массаж- ? ?

ных, лабораториях ? ?

анализа воды в бассейнах? ?

???????????????????????????????????????????????????????????????????????????

в) в бытовых помещениях?Один умывальник на помещение ? -

для рабочих ? ?

???????????????????????????????????????????????????????????????????????????

5. Раковины в тамбурах ?Одна раковина на помещение ? -

хлораторных и складов ? ?

хлора в бассейнах ? ?

???????????????????????????????????????????????????????????????????????????

6. Мойки в помещениях ?Одна мойка на помещение ? -

для уборочного инвентаря? ?

???????????????????????????????????????????????????????????????????????????

7. Ножные ванны (мойки ?Одна ванна на 20 занимающихся ?Площадь на

для ног) в раздевальных ?в смену ?одну ванну -

для занимающихся ? ?0,85 м2

? ?(1 x 0,85 м)

Таблица 11

???????????????????????????????????????????????????????????????????????????

Количество мест для ? Количество санитарных приборов

зрителей одного пола???????????????????????????????????????????????????????

? в санитарных узлах ? в умывальниках

??????????????????????????????????????? при санитарных

? женских ? мужских ? узлах

???????????????????????????????????????????????????????????????????????????

В крытых сооружениях

500 и менее ?Один унитаз ?Один унитаз и два ?Один умывальник

?на 50 чел. ?писсуара на 100 чел. ?на 100 чел.

???????????????????????????????????????????????????????????????????????????

Свыше 500 до 1000 ?Один унитаз ?Один унитаз и два ?Один умывальник

?на 60 чел. ?писсуара на 125 чел. ?на 125 чел.

???????????????????????????????????????????????????????????????????????????

Свыше 1000 до 1500 ?Один унитаз ?Один унитаз и два ?Один умывальник

?на 75 чел. ?писсуара на 150 чел. ?на 150 чел.

???????????????????????????????????????????????????????????????????????????

Свыше 1500 до 3000 ?Один унитаз ?Один унитаз и два ?Один умывальник

?на 90 чел. ?писсуара на 200 чел. ?на 200 чел.

При открытых сооружениях

5000 и менее ?Один унитаз ?Один унитаз и пять ?Один умывальник

?на 100 чел. ?писсуаров на 500 чел. ?на 750 чел.

???????????????????????????????????????????????????????????????????????????

Свыше 5000 до 10000 ?Один унитаз ?Один унитаз и пять ?Один умывальник

?на 115 чел. ?писсуаров на 575 чел. ?на 825 чел.

???????????????????????????????????????????????????????????????????????????

Свыше 10000 до 20000?Один унитаз ?Один унитаз и пять ?Один умывальник

?на 150 чел. ?писсуаров на 750 чел. ?на 1000 чел.

???????????????????????????????????????????????????????????????????????????

Свыше 20000 до 30000?Один унитаз ?Один унитаз и пять ?Один умывальник

?на 200 чел. ?писсуаров на 1000 чел.?на 1200 чел.

Примечания. 1. При количестве мест в крытых сооружениях более 3000, а при открытых - более 30000 число санитарных приборов следует принимать по экстраполяции.

2. Численное соотношение мужчин и женщин следует принимать 7:3, если иное соотношение не вызывается местными особенностями, в универсальных спортивно-зрелищных крытых сооружениях численное соотношение следует принимать, как правило, 1:1.

3. Вход и выход в каждом санитарном узле должны располагаться раздельно, не допуская противопотока. При количестве приборов более 30 - в женских и более 40 - в мужских санитарных узлах вход и выход должны предусматриваться на каждые 30 или 40 приборов соответственно.

3.111. Душевые для занимающихся должны непосредственно сообщаться с раздевальными, душевые для инструкторского и тренерского состава - с комнатой для инструкторов, душевые для персонала - с бытовыми помещениями для рабочих.

Помещения душевых для занимающихся в бассейнах должны быть проходными, а кабины в них - открытыми.

В месте выхода из душевой на обходную дорожку (или к выплыву) должен предусматриваться проходной ножной душ с поддоном шириной, исключающей возможность его обхода, и длиной (по направлению движения из душевой) не менее 1,8 м. Глубину поддона следует принимать 0,1 м. Дно поддона должно быть нескользким и иметь уклон в сторону душевой не менее 0,01.

Санитарные узлы при раздевальных в бассейнах должны непосредственно сообщаться с раздевальными и размещаться так, чтобы из них нельзя было пройти к ваннам, минуя душевые.

3.112. Раздевальные, душевые и санитарные узлы при ваннах для обучения детей до 14-летнего возраста следует располагать отдельно от раздевальных для остальных занимающихся.

3.113. На лыжных базах санитарные узлы для катающихся и для зрителей, размещаемые в здании базы, должны иметь вход и выход: для катающихся - из вестибюля-грелки, а для зрителей - с улицы. Допускается размещение санитарных узлов для катающихся и зрителей в отдельном здании.

3.114. Санитарные узлы для зрителей на открытых плоскостных сооружениях и лыжных базах (при размещении последних в отдельном здании) должны располагаться на расстоянии не более 150 м от наиболее удаленного места на трибуне.

3.115. Помещение для выдачи и сдачи лыж должно размещаться смежно с помещением для хранения лыж и сообщаться с ним через проемы (запирающиеся со стороны помещения для хранения лыж). Ширина помещения (перпендикулярно к фронту проемов) должна быть не менее 3 м. Количество проемов следует принимать из расчета один проем на каждые 500 пар лыж. Форму и размеры проемов следует принимать по Прил. 1 (рис. 27).

Перед выходом (входом) из помещения для выдачи и сдачи лыж на улицу следует предусматривать навес (веранду) для подготовки лыж площадью, равной площади помещения для выдачи и сдачи лыж (см. табл. 7, п. 20).

3.116. Помещение для хранения лыж должно оборудоваться пирамидами. Пирамиды следует располагать параллельными рядами, перпендикулярно к фронту выдачи. Ширина прохода между рядами пирамид - не менее 0,8 м, а между торцами пирамид и фронтом проемов в помещение для выдачи и сдачи лыж - не менее 1 м. При глубине помещения для хранения лыж 6 м и более следует предусматривать дополнительный поперечный проход шириной не менее 0,6 м.

3.117. Помещение хранения, выдачи и сушки лыжной обуви должно располагаться, как правило, смежно с вестибюлем-грелкой и сообщаться с ним через проемы исходя из расчета 1 проем на 500 пар.

3.118. Система питания на спортивных сооружениях должна предусматриваться в виде буфетов для занимающихся и сотрудников и для зрителей.

Буфеты для занимающихся и сотрудников следует проектировать стационарными, для зрителей - стационарными и передвижными (привозными).

На открытых плоскостных сооружениях круглогодичного действия не менее 30% рабочих мест продавцов в буфетах для зрителей должны предусматриваться для работы зимой.

Буфеты для зрителей должны располагаться не далее 150 м от наиболее удаленного места на трибуне.

Буфеты для посетителей катка массового катания должны располагаться так, чтобы в них можно было зайти, не снимая коньков.

Буфеты для зрителей на лыжных базах предусматриваются только при наличии стационарных трибун и устраиваются передвижными (привозными).

На стрельбищах буфеты предусматриваются общими для занимающихся и зрителей.

Проектирование буфетов должно выполняться в соответствии с требованиями главы СНиП по проектированию предприятий общественного питания.

Расчет количества посадочных мест в буфетах для занимающихся и сотрудников, а в буфетах для зрителей - расчет количества рабочих мест продавцов и определение площади помещений следует принимать по табл. 12.

Примечание. При использовании территории спортивных комплексов для отдыха населения допускается размещение ресторанов, столовых, кафе, закусочных, которые в расчет системы питания на спортивных сооружениях входить не должны.

Таблица 12

А. Расчет количества посадочных мест, рабочих мест продавцов

???????????????????????????????????????????????????????????????????????????

Назначение ? Количество посадочных мест, рабочих мест продавцов в буфетах

буфета ? спортивных сооружений

???????????????????????????????????????????????????????????????

? открытых ? залов, ? лыжных баз ? стрельбищ

? плоскостных ? крытых ???????????????????????

? ? катков, ? для ?для ?

? ?открытых и? массового ?учебно- ?

? ? крытых ? катания ?трени- ?

? ?бассейнов ? ?ровочных?

? ? ? ?занятий ?

???????????????????????????????????????????????????????????????????????????

1. Для ?При пропуск- ?Одно ?При пропуск-?Одно ?При количест-

занимающихся?ной способнос-?посадочное?ной способ- ?посадоч-?ве стрелковых

и сотрудни- ?ти в смену: ?место на 6?ности в ?ное ?мест:

ков ?до 75 чел. - ?занимаю- ?смену: ?место ?до 100 - одно

?одно посадоч- ?щихся в ?500 чел. и ?на 8 ?посадочное

?ное место на 6?смену ?менее - одно?занимаю-?место на 12

?занимающихся; ? ?посадочное ?щихся в ?стрелковых

?от 76 до 125 ? ?место ?смену ?мест; свыше

?чел. - одно ? ?на 20 чел.; ? ?100 до 200 -

?посадочное ? ?свыше 500 до? ?одно посадоч-

?место на 12 ? ?1500 чел. - ? ?ное место на

?занимающихся; ? ?одно поса- ? ?16 стрелковых

?более 125 чел.? ?дочное место? ?мест; свыше

?- одно поса- ? ?на 30 чел.; ? ?200 - одно

?дочное место ? ?более ? ?посадочное

?на 18 ? ?1500 чел. - ? ?место на 20

?занимающихся ? ?одно поса- ? ?стрелковых

? ? ?дочное место? ?мест. При

? ? ?на 40 чел. ? ?промежуточном

? ? ? ? ?значении про-

? ? ? ? ?пускной

? ? ? ? ?способности -

? ? ? ? ?по интерполя-

? ? ? ? ?ции

???????????????????????????????????????????????????????????????????????????

2. Для ?Одно ? - ? - ? - ? -

посетителей ?посадочное ? ? ? ?

катка для ?место на 20 ? ? ? ?

массового ?катающихся ? ? ? ?

катания на ? ? ? ? ?

коньках ? ? ? ? ?

???????????????????????????????????????????????????????????????????????????

3. Для ?Одно рабочее место продавца при количестве мест?См. также

зрителей ?для зрителей: ?п. 3.118

?до 3000 - на 500 зрительских мест; ?настоящей

?от 3001 до 10000 - на 600 зрительских мест; ?главы

?от 10001 до 20000 - на 700 зрительских мест; ?

?более 20000 - на 800 зрительских мест ?

Продолжение табл. 12

Б. Расчет площади буфетов для зрителей

???????????????????????????????????????????????????????????????????????????

Наименование помещений ? Площадь, м2, при количестве рабочих мест

буфетов для зрителей ? продавцов

????????????????????????????????????????????????

? 1 ? 2 ? 3 ? 4 ? 5 ? 6

???????????????????????????????????????????????????????????????????????????

1. Торговая площадь ? 27 ? 48 ? 68 ? 88 ? 110 ? 132

(с раздаточной) ? ? ? ? ? ?

???????????????????????????????????????????????????????????????????????????

2. Подсобные помещения <*> ? 12 ? 14 ? 16 ? 20 ? 25 ? 30

???????????????????????????????????????????????????????????????????????????

Всего ? 39 ? 62 ? 84 ? 108 ? 135 ? 162

--------------------------------

<*> Площадь подсобных помещений включает места хранения буфетной продукции, а также места комплектации и склад передвижных буфетов.

Примечания. 1. Допускается объединение торговой площади (с раздаточной):

а) с вестибюлем или помещением для отдыха занимающихся - в буфетах для занимающихся и сотрудников;

б) с вестибюлем-грелкой в буфетах лыжных баз и катков для массового катания;

в) с помещением для отдыха занимающихся в буфетах лыжных баз для учебно-тренировочных занятий;

г) с фойе или с совмещенным вестибюлем-фойе - в буфетах для зрителей в крытых сооружениях.

2. Буфеты не предусматриваются:

а) для занимающихся и сотрудников - на сооружениях жилых районов и на сооружениях с пропускной способностью менее 48 чел. в смену;

б) для зрителей - при количестве зрительских мест менее 500 и на сооружениях жилых районов.

3.119. Инвентарные при спортивных залах, залах для подготовительных занятий и залах ванн в бассейнах должны располагаться смежно с этими залами и сообщаться с ними через проемы (см. также п. 3.15 настоящей главы).

Пол инвентарной следует предусматривать на одной отметке с полом зала (без порога).

Инвентарные при ваннах открытых бассейнов должны иметь выход на обходную дорожку.

3.120. Помещения хлораторной и склада хлора должны иметь только наружные входы (выходы) через тамбур и удовлетворять требованиям Санитарных правил проектирования, оборудования и содержания складов сильнодействующих ядовитых веществ (СДЯВ), утвержденных ГСЭУ Министерства здравоохранения СССР.

Размещение хлораторной и склада хлора в подвальном этаже или в других случаях, когда пол помещения ниже уровня прилегающей к зданию земли, не допускается.

Примечания. 1. Склады хлора (для хранения не более двух баллонов) допускается располагать в одном здании со спортивным сооружением. В этом случае склад должен размещаться у наружной стены и отделяться от других помещений ограждающими конструкциями из несгораемых материалов с пределом огнестойкости не менее 0,75 ч.

2. Допускается размещение помещений хлораторной и склада хлора с общим тамбуром.

3.121. Помещения складов оружия следует оборудовать стеллажами для винтовок шириной 1,25 м с проходами между ними шириной 1,2 м и металлическими шкафами для пистолетов. Внутри помещения, при входе в него, должна предусматриваться свободная зона шириной 1 м и общей площадью 3 - 4 м2, отделенная от остальной части барьером, предназначаемая для получения и сдачи оружия.

3.122. Склады оружия и боеприпасов не должны иметь окон, а окна оружейной мастерской должны иметь решетки и запирающиеся изнутри ставни.

3.123. Помещение для стоянки уборочной машины должно размещаться в удобной связи с катком, а при двух (или более) катках - с каждым из них. У торцовой стены помещения должен предусматриваться приямок размером 3 x 1 м в плане и глубиной 1 м, закрывающийся съемной решеткой заподлицо с полом, имеющий устройство для растапливания снежной стружки и стока.

3.124. Холодильная станция должна иметь не менее двух выходов, один из которых должен вести на улицу. Двери из холодильной станции в другие помещения должны быть самозакрывающимися с плотным притвором.

3.125. На горнолыжных трассах и склонах для массового катания с гор, а также на трамплинах с расчетной длиной прыжка 50 м и более должны предусматриваться подъемные устройства для транспортирования лыжников.

Трамплины с расчетной длиной прыжка более 50 м должны оборудоваться механизированными устройствами для подъема (спуска) снега на полотно трамплина.

ЕСТЕСТВЕННОЕ ОСВЕЩЕНИЕ

3.126. Спортивные залы, залы для подготовительных занятий и залы ванн в бассейнах, крытые катки с искусственным льдом, хореографические классы, кабинет врача, служебные помещения, пожарный пост, учебные классы (методические кабинеты), стрелковые кабинеты, помещения для отдыха занимающихся, вестибюли-грелки, торговые залы буфетов для занимающихся, помещения павильонов на финише трасс лыжных гонок, на стартах и финише горнолыжных трасс, а также хижины для дежурного персонала медицинской и горноспасательной служб должны иметь прямое естественное освещение.

Прямое естественное освещение и освещение вторым светом огневых зон крытых тиров, складов оружия и боеприпасов не допускается.

В хозяйственных кладовых, кладовых уборочного инвентаря и складах инвентаря по уборке территории, помещениях хранения, выдачи и сушки прокатных ботинок с коньками и лыжной обуви, помещениях для сушки спортивной одежды и обуви и складах резервных лыж допускается искусственное освещение, а освещение вторым светом не допускается.

В остальных помещениях допускается освещение вторым светом или искусственное освещение.

В спортивно-зрелищных залах и в крытых катках с трибунами для зрителей естественное освещение можно не предусматривать.

3.127. Освещенность спортивных залов, залов для подготовительных занятий и залов ванн в бассейнах, хореографических классов и помещений для индивидуальной акробатической подготовки следует принимать исходя из отношения площади световых проемов к площади пола помещения (включая площадь зеркала воды в ваннах) 1:6. Допускается повышение освещенности в пределах до 10%.

3.128. Количество, размеры и размещение световых проемов должны обеспечивать:

а) равномерность естественного освещения не менее 0,5 в залах для легкой атлетики и спортивных игр (в том числе универсальных);

б) возможность крепления пристенного табельного спортивного оборудования;

в) исключение перегрева или переохлаждения помещения;

г) исключение контрастного фона от естественного освещения и слепящего действия солнечных лучей на занимающихся и зрителей. При необходимости размещения окон в торцах поля для игры, или напротив трибуны для зрителей, или напротив устройств для прыжков в воду следует предусматривать солнцезащитные устройства.

3.129. Ориентацию боковых световых проемов спортивных залов, крытых катков с искусственным льдом, залов для подготовительных занятий и залов ванн в бассейнах по странам света при одностороннем освещении следует принимать в центральных и северных районах СССР (> 45° северной широты) на юго-восток, а в южных районах (< 45° северной широты) - на северо-восток. При устройстве световых проемов с двух и более сторон стена с наибольшей площадью световых проемов должна быть ориентирована в центральных и северных районах на юго-восток, а в южных - на север. При вынужденном отступлении от приведенных требований необходимо предусматривать защиту от слепящего и теплового действия солнечных лучей.

ТРЕБОВАНИЯ К АКУСТИКЕ

3.130. В спортивных залах, залах ванн и залах для подготовительных занятий в бассейнах, крытых катках с искусственным льдом, хореографических классах и стрелковых галереях крытых и полуоткрытых тиров время реверберации на частотах 500 - 2000 Гц следует принимать в пределах, указанных на графиках, приведенных на рисунке, а уровень проникающего в помещения звука от работы систем санитарно-технического и инженерного оборудования, а также от внешних источников следует принимать в соответствии с данными, приведенными в табл. 13.

Примечание. Акустический расчет следует производить с учетом спортивного оборудования и инвентаря, постоянно находящихся в помещении.

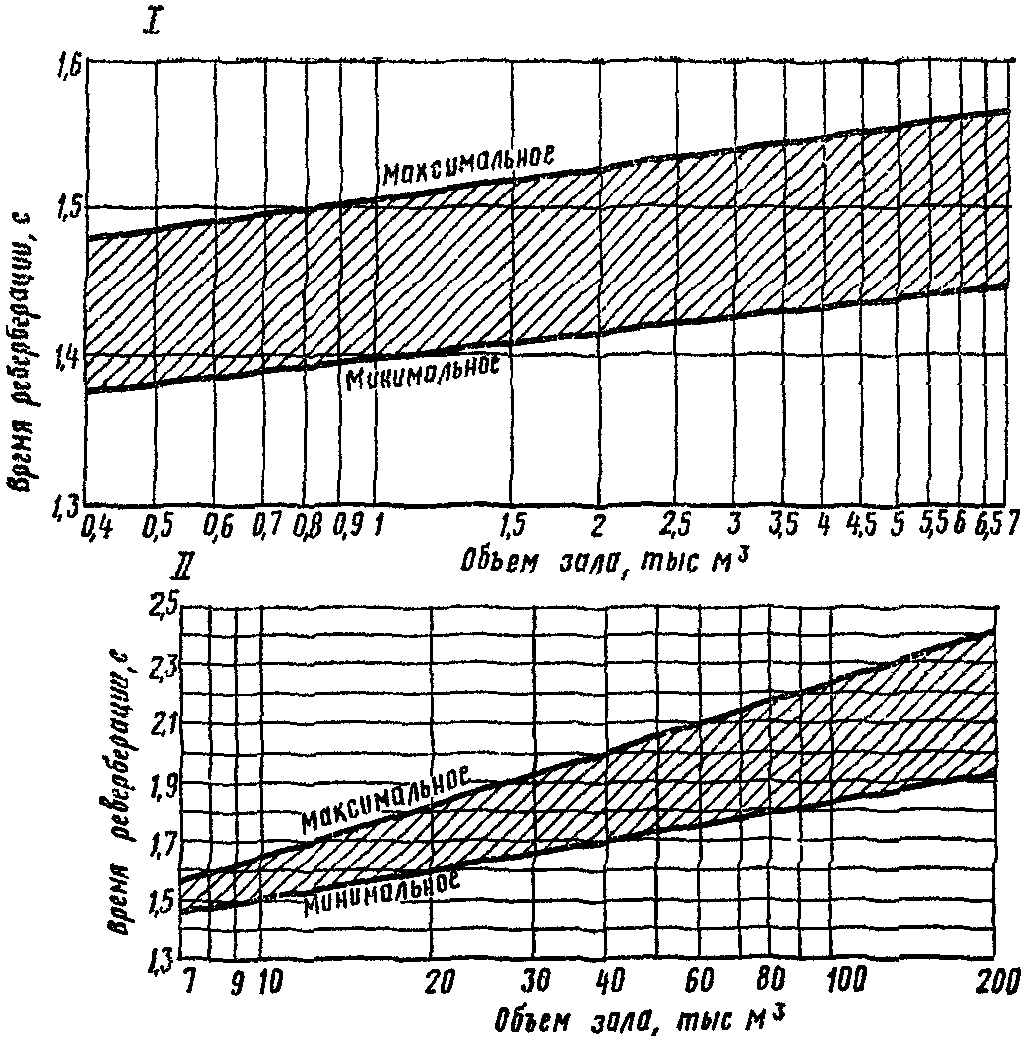

Графики времени реверберации

I - для залов объемом до 7 тыс. м3;

II - для залов объемом свыше 7 тыс. м3

Примечания. 1. Для низких частот время реверберации допускается увеличивать в 1,15 - 1,2 раза.

2. Для залов с местами для зрителей график приведен при 75%-ном заполнении зрительских мест.

Таблица 13

???????????????????????????????????????????????????????????????????????????

Помещения ? Среднегеометрическая частота ?Уро-

? октавных полос, Гц ?вень

?????????????????????????????????????звука,

?63 ?125?250?500?1000?2000?4000?8000?дБА

?????????????????????????????????????

? Уровень звукового давления, дБ ?

???????????????????????????????????????????????????????????????????????????

1. Спортивные залы, предназнача-?71 ?61 ?54 ?49 ? 45 ? 42 ? 40 ? 38 ? 50

емые для видов спорта, требующих? ? ? ? ? ? ? ? ?

музыкального сопровождения ? ? ? ? ? ? ? ? ?

???????????????????????????????????????????????????????????????????????????

2. Остальные спортивные залы, ?79 ?70 ?63 ?58 ? 55 ? 52 ? 50 ? 49 ? 60

залы для подготовительных ? ? ? ? ? ? ? ? ?

занятий и залы крытых бассейнов,? ? ? ? ? ? ? ? ?

стрелковые галереи крытых ? ? ? ? ? ? ? ? ?

и полуоткрытых тиров ? ? ? ? ? ? ? ? ?

???????????????????????????????????????????????????????????????????????????

3. Учебные классы, методические,?63 ?52 ?45 ?39 ? 35 ? 32 ? 30 ? 28 ? 40

стрелковые кабинеты ? ? ? ? ? ? ? ? ?

ПРОТИВОПОЖАРНЫЕ ТРЕБОВАНИЯ

3.131. При проектировании спортивных сооружений следует соблюдать главу СНиП по противопожарным нормам проектирования зданий и сооружений.

3.132. Для несущих конструкций трибун при открытых спортивных сооружениях, не имеющих используемого подтрибунного пространства, с количеством рядов менее 20 (независимо от общей вместимости), а также для трибун, размещаемых на земляном откосе, допускается применение сгораемых материалов. Конструкции трибун с количеством рядов более 20 должны быть из несгораемых материалов с пределом огнестойкости не менее 0,75 ч.

В крытых спортивных сооружениях несущие конструкции стационарных трибун вместимостью свыше 600 зрителей должны выполняться из несгораемых материалов с пределом огнестойкости не менее 0,75 ч, а при вместимости от 301 до 600 зрителей - из несгораемых или трудносгораемых материалов с пределом огнестойкости не менее 0,75 ч. В последнем случае подтрибунное пространство не должно быть используемым или помещения под трибунами должны отделяться от трибуны конструкциями из несгораемых материалов с пределом огнестойкости не менее 0,75 ч. Для трибун вместимостью 300 и менее зрителей допускается применение сгораемых материалов.

3.133. Степень огнестойкости зданий крытых спортивных сооружений следует принимать в соответствии с количеством мест для зрителей, учитывая как стационарные, так и временные места, предусматриваемые проектом при трансформации зала: при количестве зрительских мест в зале более 600 - не ниже II; от 301 до 600 - не ниже III; 300 и менее - не нормируется.

В спортивных корпусах I и II степени огнестойкости с двумя и более залами, имеющими зрительские места, в расчет следует принимать один зал - с наибольшим количеством зрительских мест.

Крытые спортивные сооружения IV и V степени огнестойкости следует проектировать только одноэтажными. Крытые спортивные сооружения II степени огнестойкости с применением клеедеревянных конструкций для покрытия одноэтажных объемов зальных помещений допускается проектировать с размещением вспомогательных помещений на 2 - 5 этажах; при этом объемы зальных помещений необходимо отделять противопожарными стенами.

Трансформируемые наружные ограждающие конструкции зальных помещений в зданиях I степени огнестойкости должны выполняться из несгораемых материалов с пределом огнестойкости не менее 0,5 ч, в зданиях II и III степени огнестойкости - из несгораемых материалов с пределом огнестойкости не менее 0,25 ч, или из трудносгораемых материалов с пределом огнестойкости не менее 0,5 ч, а в зданиях IV степени огнестойкости - из трудносгораемых материалов с пределом огнестойкости не менее 0,25 ч.

Степень огнестойкости трибун любой вместимости при открытых спортивных сооружениях с используемым подтрибунным пространством при размещении в нем вспомогательных помещений на двух и более этажах следует принимать не ниже II; при одноэтажном размещении вспомогательных помещений в подтрибунном пространстве степень огнестойкости трибун при открытых спортивных сооружениях не нормируется, но эти помещения должны быть отделены от собственно трибуны несгораемыми конструкциями с пределом огнестойкости не менее 0,75 ч.

Примечание. Расположение помещений, предназначаемых для хранения сгораемых материалов, под трибунами IV и V степени огнестойкости не допускается.

3.134. Временные места для зрителей (выдвижные, съемные, сборно-разборные и т.п.), а также сиденья на трибунах крытых и открытых спортивных сооружений допускается проектировать из сгораемых материалов (в том числе синтетических, не выделяющих при горении токсичных веществ).

Примечание. Несущие конструкции под временные места при их количестве более 300 должны выполняться из несгораемых материалов.

3.135. В спортивных залах, крытых катках, залах ванн (с местами для зрителей или без них), а также в залах для подготовительных занятий бассейнов и огневых зонах крытых тиров (в том числе размещаемых под трибунами или встроенных в другие здания), имеющих площадь, превышающую допустимую площадь этажа между противопожарными стенами, предусматриваемую требованиями главы СНиП по общей части проектирования общественных зданий и сооружений, противопожарные стены следует предусматривать между залом (в тирах - огневой зоной со стрелковой галереей) и другими помещениями.

В зданиях I и II степени огнестойкости помещения вестибюлей и фойе при их площади, превышающей площадь застройки между противопожарными стенами, допускается разделять несгораемыми светопрозрачными дымонепроницаемыми перегородками с самозакрывающимися дверными полотнами с плотным притвором.

3.136. Склады оружия, боеприпасов и оружейная мастерская должны отделяться от остальных помещений стенами из несгораемых материалов с дверями из трудносгораемых или несгораемых материалов. Предел огнестойкости стен и дверей должен быть не менее 0,75 ч.

3.137. Склады и другие помещения площадью 100 м2 и более, предназначаемые для хранения сгораемых материалов или несгораемых материалов в сгораемой упаковке, должны оборудоваться автоматическими средствами водяного пожаротушения (спринклерные установки) при расположении их:

а) под трибунами вместимостью 3000 и более зрителей при открытых спортивных сооружениях;

б) под трибунами вместимостью до 800 зрителей в крытых спортивных сооружениях;

в) в зданиях крытых спортивных сооружений вместимостью 800 и более зрителей.

3.138. Из помещений для зрителей, а также из складских помещений, предназначаемых для хранения сгораемых материалов или несгораемых материалов в сгораемой упаковке, не имеющих оконных проемов, следует предусматривать дымоудаление по горизонтальным каналам (с принудительной вытяжной вентиляцией) или по вертикальным каналам, выходящим наружу и имеющим общее сечение не менее 0,6% площади пола помещения.

Примечание. На инвентарные при спортивных залах требования настоящего пункта не распространяются.

3.139. Материалы для обшивки (в том числе акустической) стен и потолков в зальных помещениях крытых спортивных сооружений, стрелковых галереях крытых и полуоткрытых тиров и огневых зонах крытых тиров следует принимать, в зависимости от наличия и количества мест для зрителей, в соответствии с требованиями, приведенными в табл. 14.

Таблица 14

???????????????????????????????????????????????????????????????????????????

Наличие и количество? Материалы, допускаемые к применению для обшивки

мест для зрителей ???????????????????????????????????????????????????????

? потолков ? стен

???????????????????????????????????????????????????????

? облицовка ? каркас ? облицовка ? каркас

? ? (обрешетка) ? ?(обрешетка)

???????????????????????????????????????????????????????????????????????????

Более 600 ?Трудносгора- ?Несгораемые ?Трудносгора-?Несгораемые

?емые <*> ? ?емые <*> ?

???????????????????????????????????????????????????????????????????????????

От 301 до 600 ?Трудносгораемые <*>

???????????????????????????????????????????????????????????????????????????

Менее 301 ?Сгораемые ?Трудносгора- ?Сгораемые ?Трудносгора-

или без зрителей ? ?емые <*> ? ?емые <*>

--------------------------------

<*> В том числе деревянные рейки, столярные, древесно-стружечные и древесно-волокнистые плиты, обработанные со всех сторон огнезащитными красками или лаками или подвергнутые глубокой пропитке антипиренами. Поверхности облицовки или обрешетки, вплотную прилегающие к облицовываемой поверхности или к заполняющим пространство между ними несгораемым или трудносгораемым материалам, допускается не подвергать огнезащитной обработке.

3.140. Эвакуацию зрителей следует предусматривать через равномерно расположенные выходы (люки, двери), при этом конструктивно-планировочными решениями должно ограничиваться количество эвакуирующихся на один выход; количество люков (дверей) следует предусматривать, как правило, из расчета не более:

1500 чел. - на 1 люк для трибун открытых спортивных сооружений;

600 чел. - на 1 люк (дверь) в крытых спортивных сооружениях.

3.141. Пропускную способность 1 м ширины пути эвакуации зрителей вниз по лестницам трибун открытых спортивных сооружений следует принимать:

600 чел. - при II степени огнестойкости трибун;

300 чел. - при V степени огнестойкости трибун.

Примечание. Пропускная способность 1 м ширины составляет при эвакуации по лестнице вверх 115%, через люк - 135%, по горизонтальному пути или пандусу - 160% приведенной выше.

3.142. Ширину путей эвакуации зрителей внутри спортивного зала, зала ванны бассейна или крытого катка (проходов в партере и на балконе, лестниц трибун и пандусов) и выходов из него (дверей и люков) в зависимости от объема зала и степени огнестойкости здания следует принимать по табл. 15.

Таблица 15

???????????????????????????????????????????????????????????????????????????

Объем зала, включая ? Степень ?Число человек на 1 м ширины

трибуны (места) ? огнестойкости здания ? горизонтального или

для зрителей, тыс. м3 ? ? по пандусу пути эвакуации

???????????????????????????????????????????????????????????????????????????

До 5 ? I - II ? 120

????????????????????????????????????????????????????

? III ? 100

????????????????????????????????????????????????????

? IV - V ? 80

???????????????????????????????????????????????????????????????????????????

5 - 10 ? I - II ? 170

????????????????????????????????????????????????????

? III ? 140

????????????????????????????????????????????????????

? IV - V ? 110

???????????????????????????????????????????????????????????????????????????

10 - 20 ? I - II ? 220

????????????????????????????????????????????????????

? III ? 180

????????????????????????????????????????????????????

? IV - V ? 140

???????????????????????????????????????????????????????????????????????????

20 - 40 ? I - II ? 280

????????????????????????????????????????????????????

? III ? 220

???????????????????????????????????????????????????????????????????????????

40 - 60 ? I - II ? 320

????????????????????????????????????????????????????

? III ? 250

Примечание. При эвакуации по лестнице вниз пропускная способность 1 м ширины составляет 63% приведенной в таблице, при эвакуации по лестнице вверх - 72%, а при эвакуации через люк или дверь - 85%.

Суммарная пропускная способность путей эвакуации после выхода из зала (проходов, коридоров, фойе, вестибюлей, лестниц, пандусов и дверей), а также пропускная способность эвакуационных выходов из здания должна быть не менее суммарной пропускной способности эвакуационных выходов из зала.

Примечание. На путях эвакуации из крытых спортивных сооружений допускаются открытые наружные лестницы с уклоном не более 1:1,7.

3.143. Ширина пути эвакуации должна быть не менее:

1 м - для горизонтальных проходов, пандусов и лестниц;

1,2 м - для дверей и люков в крытых спортивных сооружениях;

1,5 м - для люков на открытых спортивных сооружениях.

Примечание. При расчетной ширине лестницы или люка более 2,4 м следует предусматривать разделительные поручни. При ширине люка или лестницы до 2,4 м, полученной по расчету, допускается устройство люков или лестниц шириной более 2,4 м без разделительных поручней.

3.144. Максимальная протяженность пути эвакуации от самого удаленного зрительского места до ближайшего эвакуационного выхода из зала при горизонтальном (или по пандусу) пути не должна превышать 32 м.

При эвакуации вверх по лестнице допустимая протяженность составляет 72% указанной для горизонтального пути, а при эвакуации вниз по лестнице - 63%. При различном характере пути эвакуации на отдельных его участках допустимая протяженность определяется приведением к норме для горизонтального пути, руководствуясь указанными выше процентными соотношениями.

3.145. Максимальная протяженность пути эвакуации за пределами зала от наиболее удаленного выхода из зала до выхода на улицу или в лестничную клетку не должна превышать 40 м в зданиях I и II степени огнестойкости, 30 м - в зданиях III степени огнестойкости, 20 м - в зданиях IV степени огнестойкости и 15 м - в зданиях V степени огнестойкости.

Примечание. Требования настоящего пункта, а также пп. 3.142, 3.144 и табл. 15 настоящей главы распространяются на зальные помещения объемом 60 тыс. м3 и менее; расчет ширины путей эвакуации и их протяженность внутри зальных помещений объемом более 60 тыс. м3 и за их пределами определяются в каждом отдельном случае по согласованию с органами пожарного надзора.

3.146. Дверные проемы и люки в зданиях на путях эвакуации зрителей должны быть снабжены самозакрывающимися дверными полотнами с плотным притвором.

4. ВОДОПРОВОД И КАНАЛИЗАЦИЯ

4.1. Спортивные сооружения должны оборудоваться системой водопровода, присоединяемой к наружным сетям населенного пункта.

При отсутствии в населенном пункте централизованного водоснабжения следует использовать местные источники, вода в которых удовлетворяет требованиям ГОСТ 17.1.3.03-77.

Примечание. В павильонах на стартах горнолыжных трасс и у стартовых площадок трамплинов водоснабжение допускается предусматривать только для питьевых целей с доставкой воды в герметически закрытых сосудах.

ИС NORMPROD: примечание.

Взамен ГОСТ 2874-73 Постановлением Госстандарта СССР от 18.10.1982 N 3989 с 1 января 1985 года введен в действие ГОСТ 2874-82.

4.2. Вода для хозяйственно-питьевых и технологических нужд спортивных сооружений должна удовлетворять требованиям ГОСТ 2874-73 "Вода питьевая". Кроме того, следует предусматривать меры, обеспечивающие воде, подаваемой в ванны бассейнов, следующие дополнительные качества:

а) цветность не более 5°;

б) содержание взвешенных веществ:

в открытых ваннах - не более 2 мг/л;

в крытых ваннах - не более 1 мг/л;

в) прозрачность (по кресту) - на всю глубину ванны.

Примечание. Для полива открытых плоскостных спортивных сооружений и территорий, а также для создания льда сезонных открытых катков допускается использование источников воды непитьевого качества, отвечающих требованиям ГОСТ 17.1.3.03-77.

4.3. Горячее водоснабжение следует предусматривать для обеспечения хозяйственно-бытовых и технологических нужд спортивных сооружений.

Примечание. На лыжных базах, не используемых в летнее время для других видов спорта, при индивидуальных котельных допускается подачу горячей воды предусматривать только в отопительный сезон.

4.4. Горячая вода для хозяйственно-бытовых нужд должна подаваться в душевые, кабинет врача, комнаты медицинской сестры и для оказания первой медицинской помощи, массажные, бытовые помещения для рабочих, раздевальные для занимающихся, комнаты инструкторского и тренерского состава, лаборатории анализа воды в ваннах бассейнов, помещения для уборочного инвентаря, а также другие помещения в соответствии с технологическим заданием.

На технологические нужды горячая вода должна подаваться для заполнения и пополнения ванн бассейнов, подготовки поверхности льда катков, поливки газона поля для футбола, а также для буфетов.

Примечание. Растапливание льда при трансформации арены крытого катка допускается производить горячей водой из системы горячего водоснабжения в ночное время. Расчет потребности горячей воды следует принимать исходя из продолжительности растапливания не более 12 ч и толщины льда 50 мм.

4.5. Устройство внутреннего хозяйственно-питьевого и противопожарного водопровода должно отвечать требованиям главы СНиП по проектированию внутреннего водопровода и канализации зданий с дополнительным учетом норм суточного водопотребления и расчетных секундных расходов воды, приведенных в табл. 16 и 17.

Таблица 16

???????????????????????????????????????????????????????????????????????????

Наименование потребителей ? Единица ?Нормы водо-?Коэффициент

?потребления?потребле- ?часовой

? ?ния, л/сут ?неравномер-

? ? ?ности водо-

? ? ?потребления

???????????????????????????????????????????????????????????????????????????

1. Лыжные базы для массового катания ?1 посети- ? 15 ? 2

?тель ? ?

???????????????????????????????????????????????????????????????????????????

2. Лыжные базы для учебно- ?1 занима- ? 50 ? 2

тренировочных занятий и соревнований ?ющийся ? ?

???????????????????????????????????????????????????????????????????????????

3. Тиры без душевых ?То же ? 10 - 15 ? 2

???????????????????????????????????????????????????????????????????????????

4. Стрельбища и тиры с душевыми ? " ? 50 ? 2

???????????????????????????????????????????????????????????????????????????

5. Пополнение ванны бассейна ?% объема ? 10 ? -

при рециркуляции воды <*> ?ванны ? ?

???????????????????????????????????????????????????????????????????????????

6. Ванны бассейнов (при непрерывном ?Исходя из полного водообмена

протоке) <*> ?в соответствии с требованиями

?п. 4.16 настоящей главы

???????????????????????????????????????????????????????????????????????????

7. На стартах горнолыжных трасс ?1 занимаю- ? 2 ? -

и трамплинов, для питьевых целей ?щийся ? ?

???????????????????????????????????????????????????????????????????????????

8. Создание ледяного катка: ? ? ?

а) первоначальная заливка площади, ? м2 ? 50 ? -

отведенной под каток ? ? ?

б) наращивание льда до расчетного ? " ? 20 ? -

слоя ? ? ?

в) подготовка поверхности катка ? " ? 0,5 ? -

???????????????????????????????????????????????????????????????????????????

9. Выращивание дерна и рассады ? " ? 4 - 6 ? -

в питомниках ? ? ?

???????????????????????????????????????????????????????????????????????????

10. Полив искусственных покрытий ? " ?0,25 - 0,5 ? 1

трамплинов для прыжков на лыжах ? ? ?

???????????????????????????????????????????????????????????????????????????

11. Полив спортивного ядра, дорожек, ? " ? 1,5 ? -

площадок для игр и других спортивных ? ? ?

сооружений ? ? ?

???????????????????????????????????????????????????????????????????????????

12. Полив травяного покрова ? " ? 3 ? -

футбольного поля ? ? ?

--------------------------------

<*> Подача воды в ванны должна производиться равномерно в течение всего времени работы бассейна.

Таблица 17

???????????????????????????????????????????????????????????????????????????

Наименование прибора ?Расход воды, л ?Процент одновре-? Примечания

?????????????????менного действия?

? в 1 ч ? в 1 с ? ?

???????????????????????????????????????????????????????????????????????????

1. Мойка для ног ? 252 ? 0,07 ? 100 ?Работает по 30 мин

? ? ? ?в каждую смену

???????????????????????????????????????????????????????????????????????????

2. Кран для заполнения? 9000 ? 2,5 ? - ? -

автоцистерн ? ? ? ?

4.6. Расчетный расход воды на наружное пожаротушение через гидранты для зданий крытых спортивных сооружений следует принимать в соответствии с требованиями главы СНиП на проектирование наружных сетей и сооружений водоснабжения, а для трибун при открытых спортивных сооружениях:

15 л/с - при вместимости от 5 до 10 тыс.;

20 " - " " св. 10 до 20 тыс.;

25 " - " " св. 20 тыс.

Для спринклерных устройств интенсивность орошения следует принимать 0,1 л/с на 1 м2. Суммарный расход воды на нужды автоматических систем пожаротушения не должен превышать 30 л/с.

4.7. Расход горячей воды следует принимать по табл. 18.

Таблица 18

???????????????????????????????????????????????????????????????????????????

Наименование потребителей ? Расход воды ? Примечания

? при t = 65 °C ?

???????????????????????????????????????????????????????????????????????????

1. Мойка для ног, л/ч ? 120 ?Работает 30 мин в смену

???????????????????????????????????????????????????????????????????????????

2. Проходной (проточный) ножной ? 300 ?То же

душ в бассейнах, л/ч ? ?

???????????????????????????????????????????????????????????????????????????

3. Поливка травяного газона поля ? 1,8 ? -

для футбола, л/м2 ? ?

???????????????????????????????????????????????????????????????????????????

4. Подготовка поверхности льда ? 0,5 ? -

открытых и крытых катков, л/м2 ? ?

4.8. В санитарных узлах и душевых с количеством приборов более двух и на обходных дорожках ванн крытых и открытых бассейнов следует предусматривать поливочные краны диаметром 20 мм с подводкой холодной и горячей воды.

4.9. Поливочные краны диаметром 50 мм с подводкой холодной и горячей воды должны устанавливаться в отапливаемом помещении и располагаться:

у ближайших выходов на лед сезонных открытых катков - для заправки горячей водой автоцистерн или иных машин по уходу за льдом;

на стоянке машин по уходу за льдом искусственных катков;

у ближайших выходов к футбольному полю - для поливки газона теплой водой (осуществляемой из шлангов в весеннее время);

вокруг ледяного поля исходя из радиуса обслуживания не более 30 м - для создания льда в крытых катках.

4.10. Наружную сеть поливочного водопровода для открытых плоскостных спортивных сооружений, используемых в летнее время, а также питомника для выращивания дерна и территории спортивных сооружений следует укладывать на глубину до 0,5 м с уклоном в сторону выпуска воды (при отключении сети на зимний период).

К открытым плоскостным спортивным сооружениям, используемым в зимнее время под заливку сезонных катков, а также к открытым каткам с искусственным льдом должна предусматриваться подводка незамерзающей водопроводной сети.

Поливочные краны диаметром 25 мм должны размещаться исходя из радиуса обслуживания не более 30 м, гидранты - 50 м.

Примечание. По верху трибун открытых спортивных сооружений, имеющих 20 рядов и более, следует предусматривать дополнительно устройство поливочной сети для мытья трибун с установкой кранов на расстоянии не более 50 м друг от друга.

4.11. Водопроводную сеть для полива искусственных покрытий трамплинов для прыжков на лыжах с поливочными кранами через 20 м следует прокладывать вдоль полотна горы разгона и горы приземления. В нижней точке сети должны предусматриваться спускные устройства для опорожнения на зимний период.

4.12. На территории комплексов открытых плоскостных спортивных сооружений следует предусматривать установку питьевых фонтанчиков исходя из радиуса обслуживания не более 75 м. У открытых и крытых ванн бассейнов питьевые фонтанчики для занимающихся следует устанавливать в пределах обходной дорожки.

4.13. Расчетную температуру воды в ваннах бассейнов следует принимать по табл. 19.

Таблица 19

???????????????????????????????????????????????????????????????????????????

Назначение ванны ? Расчетная температура воды, °C

?????????????????????????????????????

? в ваннах открытых ? в ваннах

? бассейнов ? крытых

???????????????????????? бассейнов

? летом ? зимой ?

???????????????????????????????????????????????????????????????????????????

1. Спортивное плавание, водное поло, ?25 <*> - 27 ? 26 - 28 ? 24 <*> - 26

занятия групп обшей физической ? ? ?

подготовки и оздоровительное плавание ? ? ?

???????????????????????????????????????????????????????????????????????????

2. Прыжки в воду ? 28 - 29 ? - ? 28

???????????????????????????????????????????????????????????????????????????

3. Обучение неумеющих плавать ? 28 - 29 ? 30 ? 29

--------------------------------

<*> Для соревнований.

Примечания. 1. В ваннах, предназначаемых для обучения неумеющих плавать попеременно с занятиями групп общей физической подготовки и оздоровительным плаванием, водонагревательные установки должны обеспечивать наибольшую температуру воды.

2. В универсальных ваннах, предназначаемых для спортивного плавания (или водного поло) попеременно с прыжками в воду допускается принимать температуру, приведенную для спортивного плавания (водного поло).

3. Температура воды, подаваемой в ванны, не должна быть выше 35 °C. По согласованию с органами санитарного надзора допускается увеличение температуры воды, подаваемой зимой в открытые ванны.

4.14. Продолжительность наполнения ванн бассейнов не должна превышать 24 ч.

4.15. Скорость выхода воды из подающих отверстий в ванны бассейнов следует принимать 2 - 3 м/с.

4.16. Водообмен в ваннах бассейнов следует предусматривать с рециркуляцией воды (многократное использование с очисткой, дезинфекцией и одновременным пополнением убыли свежей водой) или с непрерывным протоком свежей воды (разовое использование с дезинфекцией). При этом продолжительность полного водообмена в ваннах для обучения не умеющих плавать детей 7 - 14 лет должна приниматься не более 8 ч, а в остальных ваннах - не более 12 ч.

Выбор метода водообмена определяется технико-экономическим расчетом.

Водообмен методом периодических наполнений и опорожнений не допускается.

4.17. Очистку технологической воды ванн бассейнов следует предусматривать фильтрами с предварительной коагуляцией в соответствии с требованиями главы СНиП по проектированию наружных сетей и сооружений водоснабжения.

Перед очистными сооружениями следует устанавливать сетчатые фильтры (волосоуловители).

4.18. Водоочистные сооружения бассейнов следует предусматривать раздельно для каждой ванны или для групп ванн одинакового назначения и возраста занимающихся в них.

4.19. В бассейнах следует предусматривать дезинфекцию воды ванн. Дезинфекция должна производиться химическими веществами - хлором, озоном и др., допущенными органами санитарного надзора в качестве дезинфекторов и обладающими остаточным бактерицидным действием.

Химические реагенты должны вводиться в трубопровод рециркуляционной системы перед сетчатыми фильтрами, а при непрерывном протоке - перед впуском воды в ванну.

Склады для хранения реагентов должны рассчитываться на месячное потребление.

Примечания. 1. При применении в качестве дезинфицирующего реагента хлора его количество следует принимать из расчета концентрации остаточного свободного хлора в воде ванн в пределах 0,2 - 0,3, но не более 0,5 г/м3; при применении озона концентрация остаточного озона (после камер смешения) должна приниматься 0,1 - 0,3 г/м3.

2. Допускается предусматривать дезинфекцию физическими методами совместно с химическими.

4.20. На технологических трубопроводах в бассейнах следует предусматривать установку:

расходомеров, показывающих количество воды, подаваемой в ванну;

расходомеров, показывающих количество свежей воды, поступающей в рециркуляционную систему;

контрольных кранов (для отбора проб) на вводе в ванну, а также до и после фильтров.

4.21. Отвод воды из ванн бассейнов на рециркуляцию должен предусматриваться через отверстия, располагаемые в глубокой и мелкой частях ванны; при этом отверстия не должны размещаться на расстоянии менее 1 м от стенок.

Расчетную скорость входа воды в отводящие отверстия следует принимать 0,4 - 0,5 м/с. Отводящие отверстия должны перекрываться решетками, площадь сечения которых должна быть в 2 раза больше сечения отводящих труб.

На циркуляционном трубопроводе, забирающем воду из глубокой части ванны, должно быть ответвление (с задвижкой) для опорожнения ванны.

4.22. В ваннах для прыжков в воду и в глубокой (предназначенной для прыжков) части универсальных ванн следует предусматривать устройства для создания искусственной ряби на поверхности воды под вышкой и трамплинами.

4.23. Спортивные сооружения должны оборудоваться системой канализации, присоединяемой к наружным сетям населенного пункта.

В неканализованных районах следует предусматривать местные очистные сооружения, состав которых и степень очистки должны быть согласованы с органами санитарного надзора.

Примечания. 1. Наружные санитарные узлы с выгребами допускаются в неканализованных районах:

при стрелковых галереях тиров, входящих в состав стрельбищ;

при отдельно стоящих открытых тирах;

при открытых плоскостных спортивных сооружениях (в том числе имеющих места для 300 и менее зрителей).

2. В санитарных узлах на стартах горнолыжных трасс и у стартовых площадок трамплинов следует предусматривать воронки-унитазы со сбором стоков в сменные, плотно закрывающиеся контейнеры емкостью не более 50 л каждый.

4.24. В санитарных узлах для занимающихся и зрителей следует устанавливать напольные керамические чаши.

4.25. Отвод воды с пола помещений с мокрым режимом (в том числе с поверхности обходных дорожек в бассейнах) следует предусматривать через трапы диаметром 50 - 100 мм. Уклон пола в сторону трапов должен приниматься не менее 0,01 и не более 0,02.

4.26. Сброс воды от проходных ножных душей, с обходной дорожки, от переливных желобов и от промывки при чистке стенок и дна ванн бассейнов следует предусматривать в бытовую канализацию. Вода от питьевых фонтанчиков, от опорожнения ванн, от промывки фильтров, а также от таяния льда должна удаляться в дождевую канализацию.

Примечания. 1. В отдельных случаях по согласованию с местными органами водопроводно-канализационного хозяйства допускается сброс воды при опорожнении ванн и от промывки фильтров в бытовую канализацию.

2. Сброс воды от переливных желобов допускается направлять в общую систему рециркуляции ванны с соответствующим уменьшением объема воды, подаваемой в ванну, для пополнения.

3. Вода от питьевых фонтанчиков и от таяния льда, при отсутствии наружной дождевой канализации, должна удаляться в бытовую канализацию.

4.27. Продолжительность стока воды при опорожнении ванн бассейнов объемом 600 м3 и менее следует принимать не более 12 ч, а при объеме воды более 600 м3 - не более 24 ч.

Примечание. При расположении дна ванны ниже водосточной (канализационной) сети опорожнение ванны следует предусматривать при помощи насосов.

4.28. Присоединение канализационных трубопроводов к ваннам бассейнов должно исключать возможность обратного попадания стока из канализации в ванны.

4.29. Выпуски, отводящие воду из переливных желобов ванн бассейнов, должны иметь воздушные разрывы перед гидравлическим затвором.

4.30. Отвод воды с трибун открытых плоскостных спортивных сооружений следует предусматривать через ливнеприемники, размещаемые между сооружением и трибуной непосредственно перед первым ее рядом, в сеть дождевой канализации. Количество ливнеприемников определяется из расчета полного водоотвода с трибуны.

Примечание. При отсутствии дождевой канализации следует предусматривать устройство кювета для отвода воды за пределы сооружения.

4.31. Расстановка канализационных колодцев и кранов поливочного водопровода на территории открытых спортивных комплексов должна предусматривать возможность присоединения к ним перевозных санитарных узлов для участников и зрителей массовых мероприятий.

5. ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ

5.1. Отопление и вентиляцию следует проектировать в соответствии с требованиями главы СНиП по проектированию отопления, вентиляции и кондиционирования воздуха и настоящей главы.

5.2. Расчетные температуры и кратности обмена воздуха в помещениях спортивных сооружений следует принимать согласно табл. 20.

Таблица 20

???????????????????????????????????????????????????????????????????????????

Помещения ?Расчетная температу-? Кратность обмена воздуха в 1 ч

?ра воздуха, °C ?????????????????????????????????

? ? приток ? вытяжка

???????????????????????????????????????????????????????????????????????????

1. Спортивные залы ?18 - в холодный пе- ?По расчету, но не менее 80 м3/ч

с местами для более ?риод года при отно- ?наружного воздуха на одного

800 зрителей, крытые ?сительной влажности ?занимающегося и не менее

катки с местами ?40 - 45% и расчетной?20 м3/ч на одного зрителя

для зрителей ?температуре наружно-?

?го воздуха по пара- ?

?метрам Б; не выше ?

?25 - в теплый период?

?года при относитель-?

?ной влажности ?

?50 - 55% и расчетной?

?температуре ?

?наружного воздуха по?

?параметрам Б ?

???????????????????????????????????????????????????????????????????????????

2. Спортивные залы ?18 - в холодный ?По расчету, но не менее 80 м3/ч

с местами для 800 ?период года. ?наружного воздуха на одного

и менее зрителей ?Не более чем на 3 °C?занимающегося и не менее

?выше расчетной тем- ?20 м3/ч на одного зрителя

?пературы наружного ?

?воздуха по парамет- ?

?рам А - в теплый ?

?период года (для IV ?

?климатического ?

?района - по п. 1 ?

?настоящей таблицы) ?

???????????????????????????????????????????

3. Залы бассейнов ?На 1 - 2 °C выше ?

(с местами для ?температуры воды в ?

зрителей или без них)?ванне, приведенной в?

?табл. 19 настоящей ?

?главы ?

???????????????????????????????????????????????????????????????????????????

4. Спортивные залы ? 15 ?По расчету, но не менее 80 м3/ч

без мест для зрителей? ?на одного занимающегося

???????????????????????????????????????????

5. Крытые катки без ? 14 ?

мест для зрителей ? ?

???????????????????????????????????????????

6. Залы для ? 18 ?

подготовительных ? ?

занятий в бассейнах ? ?

???????????????????????????????????????????????????????????????????????????

7. Стрелковые галереи? 18 ?Из расчета ?600 и 1200 м3/ч

и огневые зоны крытых? ?компенсации ?на одно стрел-

тиров ? ?вытяжки ?ковое место при

?????????????????????? ? ?стрельбе из

8. Стрелковые галереи? ? ?малокалиберного

полуоткрытых тиров ? ? ?и крупнокали-

(при наличии стены ? ? ?берного оружия

с бойницами) ? ? ?соответственно

???????????????????????????????????????????????????????????????????????????

9. Вестибюли-грелки ? 16 ?20 м3/ч на ? -

катков или лыжных баз? ?одного ?

? ?посетителя ?

???????????????????????????????????????????????????????????????????????????

10. Вестибюли ? 20 ? 2 ? -

бассейнов ? ? ?

(для занимающихся) ? ? ?

???????????????????????????????????????????????????????????????????????????

11. Раздевальные ? 25 ?По балансу с ?2 (из душевых)

? ?учетом душевых ?

???????????????????????????????????????????????????????????????????????????

12. Душевые ? 25 ? 5 ? 10

???????????????????????????????????????????????????????????????????????????

13. Массажные ? 22 ? 4 ? 5

???????????????????????????????????????????????????????????????????????????

14. Камеры бань ? 120 ? - ?Периодического

сухого жара (сауны) ? ? ?действия при

? ? ?отсутствии

? ? ?людей

???????????????????????????????????????????????????????????????????????????

15. Санитарные узлы: ? ? ?

а) при раздевальных ? 25 ? - ?100 м3/ч на

??????????????????????????????????????????? ?1 унитаз или

б) общего ? 16 ? ?писсуар

пользования ? ? ?

???????????????????????????????????????????????????????????????????????????

16. Учебные классы - ? 18 ? 3 ? 2

методические ? ? ?

кабинеты, помещения ? ? ?

для отдыха ? ? ?

занимающихся, ? ? ?

стрелковые кабинеты ? ? ?

???????????????????????????????????????????????????????????????????????????

17. Помещения для ? 22 ? 3 ? 3

отдыха занимающихся ? ? ?

в бассейнах ? ? ?

???????????????????????????????????????????????????????????????????????????

18. Комнаты инструк- ? 18 ? 2,5 ? 2

торского и тренер- ? ? ?

ского состава, для ? ? ?

судей, прессы, адми- ? ? ?

нистрации и охраны ? ? ?

общественного порядка? ? ?

???????????????????????????????????????????????????????????????????????????

19. Мастерские (в том? 16 ? 2 ?3 (местные

числе для точки ? ? ?отсосы - по

коньков, ремонта лыж,? ? ?заданию на

палок и обуви, ? ? ?проектирование)

оружейные) ? ? ?

???????????????????????????????????????????????????????????????????????????

20. Кладовые и ? ? ?

складские помещения: ? ? ?

а) с постоянным ? 16 ? - ? 2

пребыванием обслужи- ? ? ?

вающего персонала ? ? ?

???????????????????????????????????????????????????????????????????????????

б) с кратковременным? 10 ? - ? 1

пребыванием обслужи- ? ? ?

вающего персонала ? ? ?

???????????????????????????????????????????????????????????????????????????

21. Помещение для ? ? ?

хранения лыж: ? ? ?

а) с длительным ? 8 ? - ? 3

пребыванием обслужи- ? ? ?

вающего персонала или? ? ?

при хранении и сушке ? ? ?

лыжной обуви ? ? ?

???????????????????????????????????????????????????????????????????????????

б) с кратковременным ? 5 ? - ? 1

пребыванием обслужи- ? ? ?

вающего персонала и ? ? ?

без хранения и сушки ? ? ?

лыжной обуви ? ? ?

???????????????????????????????????????????????????????????????????????????

22. Помещения для ? 16 ? - ? 1

выдачи и приема лыж ? ? ?

???????????????????????????????????????????????????????????????????????????

23. Комнаты ? 18 ? - ? 2

для чистки оружия ? ? ?

???????????????????????????????????????????????????????????????????????????

24. Лаборатория ? 18 ?По расчету из условия создания

анализа воды ? ?скорости 0,5 м/с в рабочем

в бассейнах ? ?отверстии вытяжного шкафа

???????????????????????????????????????????????????????????????????????????

25. Помещения ? 16 ? 4 ? 5

холодильных машин ? ? ?

???????????????????????????????????????????????????????????????????????????

26. Насосно- ? 16 ? 2 ? 3

фильтровальная ? ? ?

???????????????????????????????????????????????????????????????????????????

27. Склады: ? ? ?

а) реагентов, ? 10 ? - ? 2

хозяйственных ? ? ?

химикатов и красок ? ? ?

???????????????????????????????????????????????????????????????????????????

б) оружия ? 18 ? - ? 2

???????????????????????????????????????????????????????????????????????????

в) боеприпасов ? 5 ? - ? 1

???????????????????????????????????????????????????????????????????????????

28. Помещения для ? 18 ? 2 ? 3

хранения и выдачи ? ? ?

напрокат ботинок ? ? ?

с коньками и лыжных ? ? ?

ботинок ? ? ?

???????????????????????????????????????????????????????????????????????????

29. Помещения ? 22 ? 2 ? 3

для сушки спортивной ? ? ?

одежды и обуви ? ? ?

Примечания. 1. В помещениях, не указанных в таблице, температуру воздуха и кратность воздухообмена следует принимать по требованиям соответствующих глав СНиП.

2. Расчетное количество зрителей в зале при проектировании систем вентиляции следует принимать исходя из 100%-ного заполнения зрительских мест.

5.3. Подвижность воздуха в зонах нахождения занимающихся не должна превышать:

0,2 м/с - в залах ванн крытых бассейнов;

0,3 м/с - в спортивных залах для борьбы, настольного тенниса и в крытых катках;

0,5 м/с - в остальных спортивных залах и залах для подготовительных занятий в бассейнах.

5.4. В огневых зонах крытых тиров в качестве нагревательных приборов следует применять гладкие трубы, прокладываемые вдоль нижней части боковых стен.

5.5. Нагревательные приборы и трубопроводы в спортивных залах, залах для подготовительных занятий и залах ванн бассейнов не должны выступать из плоскости стен на высоте до 1,8 м от пола.

Примечание. В помещениях с влажным и мокрым режимом устройство ниш в наружных стенах для размещения нагревательных приборов не допускается.

5.6. Расчет воздухообмена в универсальных спортивно-зрелищных залах с искусственным льдом должен производиться для следующих эксплуатационных режимов:

а) при функционировании льда и мест для зрителей;

б) при функционировании мест для зрителей без использования льда;

в) при функционировании льда без использования мест для зрителей.

В спортивно-зрелищных залах без искусственного льда и в залах ванн бассейнов с местами для зрителей расчет воздухообмена следует производить для двух режимов - со зрителями и без них.

В крытых спортивных сооружениях с местами для 300 и более зрителей следует предусматривать не менее двух приточных агрегатов.

5.7. Самостоятельную систему вытяжной вентиляции с искусственным побуждением следует предусматривать для стрелковых галерей и огневых зон крытых тиров и стрелковых галерей полуоткрытых тиров, имеющих стену с бойницами.

5.8. Схема организации воздухообмена в крытых и полуоткрытых тирах должна предусматривать подачу приточного воздуха в верхнюю зону стрелковой галереи со стороны торцовой стены (позади огневого рубежа) по всей ее ширине. Удаление воздуха в крытых тирах следует предусматривать под потолком огневой зоны (в 4 - 6 м впереди линии огня) в объеме 2/3 общего количества удаляемого воздуха и из нижней зоны (с расположением вытяжных отверстий с обеих боковых сторон в 2 м от линии огня) - в объеме 1/3. В полуоткрытых тирах удаление воздуха следует предусматривать из верхней и нижней зон непосредственно по линии огия, у стены, отделяющей стрелковую галерею, - от огневой зоны.

Примечание. При расположении в огневой зоне крытых тиров промежуточных огневых рубежей вытяжка должна предусматриваться перед каждой линией огня в отдельности; при этом необходимо обеспечивать возможность переключения зон вытяжки соответственно месту проведения стрельбы.

5.9. Вентиляция хлораторных и складов хлора должна удовлетворять требованиям главы СНиП по проектированию наружных сетей и сооружений водоснабжения.

5.10. Проектирование крытых катков с искусственным льдом должно осуществляться в соответствии с заданным эксплуатационным режимом ледяной площадки:

а) периодического действия - в сооружениях с трансформируемой ареной демонстрационного назначения;

б) непрерывного действия - в сооружениях, предназначаемых для учебно-тренировочных занятий.

5.11. Холодопроизводительность холодильных станций крытых катков с искусственным льдом следует принимать по летним нагрузкам в соответствии с заданным временем намораживания льда и с учетом параметров внутреннего воздуха, приведенных в табл. 20.

Температуру поверхности льда для расчета следует принимать минус 8 °C при толщине льда 50 мм.

Разность температур поверхности льда в любых точках не должна превышать 0,5 °C.

6. ЭЛЕКТРОСНАБЖЕНИЕ И ЭЛЕКТРОТЕХНИЧЕСКИЕ УСТРОЙСТВА

6.1. Электроприемники спортивных сооружений по надежности электроснабжения должны относиться к следующим категориям:

в крытых спортивных сооружениях:

а) с количеством мест для зрителей (в одном помещении) свыше 800:

аварийное освещение - I категории;

остальные электроприемники - II категории;

б) с количеством мест для зрителей (в одном помещении) от 200 до 800 или при меньшем количестве зрительских мест (или без них), но с количеством занимающихся более 120 чел. в смену:

все электроприемники - II категории;

в) с количеством мест для зрителей (в одном помещении) менее 200 или с числом занимающихся 120 чел. и менее в смену:

все электроприемники - III категории;

на открытых спортивных сооружениях:

а) спортивных аренах для футбола или легкой атлетики, спортивных аренах для хоккея и ручных спортивных игр (или бассейнах) со стационарными трибунами на 20 и более рядов:

все электроприемники - II категории;

б) спортивных аренах для футбола или легкой атлетики, спортивных аренах для хоккея и ручных спортивных игр (или бассейнах) со стационарными трибунами при количестве рядов до 20:

все электроприемники - III категории;

в) прочие открытые спортивные сооружения:

все электроприемники - III категории.

На открытых и в крытых спортивных сооружениях, предназначаемых для соревнований республиканского и более высокого масштаба, противопожарные устройства, питающие устройства АТС, средств теле-, радиопередач и радиоузлов, а также аварийное освещение должны относиться к I категории надежности электроснабжения.

6.2. Устройство искусственного освещения следует предусматривать:

а) на открытых катках с искусственным льдом;

б) на территории всех спортивных сооружений;

в) на предназначаемых для использования в темное время суток;

открытых плоскостных спортивных сооружениях;

площадках для подготовительных занятий бассейнов;

открытых ваннах бассейнов;

лыжных и горнолыжных трассах;

трамплинах для прыжков на лыжах;

линиях мишеней и стрелковых галереях открытых тиров;

стационарных трибунах для зрителей при открытых спортивных сооружениях.

Примечание. Требования к устройству осветительных установок арен стадионов с трибунами вместимостью свыше 40 тыс. зрителей, спортивных залов и крытых катков с количеством зрительских мест свыше 5 тыс. и бассейнов с количеством зрителей свыше 3 тыс., а также в других случаях, когда со спортивного сооружения предусматривается осуществление передач цветного телевидения, определяются заданием на проектирование, согласованным с Государственным комитетом СССР по телевидению и радиовещанию.

6.3. Уровень освещенности спортивных сооружений для отдельных видов спорта, а также специализированных помещений и устройств в них следует принимать по табл. 21.

Таблица 21

???????????????????????????????????????????????????????????????????????????

Вид спорта ?Наимень- ? Плоскость или зона, ? Примечания

?шая ?в которой нормируется ?

?освещен- ? освещенность ?

?ность, лк? ?

???????????????????????????????????????????????????????????????????????????

Открытые плоскостные спортивные сооружения

1. Бадминтон, ? 50 ?Горизонтальная, на ? -

баскетбол, ? ?поверхности площадки ?

волейбол, ? 30 ?Вертикальная, ?Вертикальная освещенность

гандбол ? ?на высоту от 1 до 5 м ?должна быть обеспечена в

? ?от поверхности ?плоскости, проходящей

? ?площадки ?через продольную ось пло-

? ? ?щадки с обеих ее сторон,

? ? ?а в баскетболе, кроме

? ? ?того, на поверхности

? ? ?щитов со стороны колец

???????????????????????????????????????????????????????????????????????????

2. Теннис ? 100 ?Горизонтальная, на ? -

? ?поверхности площадки ?

???????????????????????????????????????????????????????????

? 50 ?Вертикальная, на ?Вертикальная освещенность

? ?высоту до 7 м от ?должна быть обеспечена в

? ?поверхности площадки ?плоскости, проходящей че-

? ? ?рез продольную ось пло-

? ? ?щадки, с обеих ее сторон

???????????????????????????????????????????????????????????????????????????

3. Теннис ? 150 ?Горизонтальная, на ?Освещенность должна быть

настольный ? ?поверхности стола ?обеспечена на столе и на

? ? ?расстоянии до 2 м за его

? ? ?пределами

???????????????????????????????????????????????????????????????????????????

4. Городки ? 50 ?Горизонтальная, на ? -

? ?поверхности "городов" ?

???????????????????????????????????????????????????????????

? 10 ?Горизонтальная, на ? -

? ?остальной поверхности ?

? ?площадки ?

???????????????????????????????????????????????????????????????????????????

5. Регби, ? 50 ?Горизонтальная, ? -

футбол, хоккей ? ?на поверхности поля ?

на траве, ? ?(льда) ?

хоккей с мячом ???????????????????????????????????????????????????????????

? 30 ?Вертикальная, на ?Вертикальная освещенность

? ?высоту до 15 м от ?должна быть обеспечена в

? ?поверхности поля (на ?плоскости, проходящей

? ?отдельных полях для ?через продольную ось

? ?хоккея на траве ?поля, с обеих ее сторон

? ?и хоккея с мячом - ?

? ?на высоту до 8 м) ?

???????????????????????????????????????????????????????????????????????????

6. Легкая ? ? ?

атлетика: ? ? ?

а) прыжок ? 50 ?Горизонтальная, на ?См. Прил. 1 (рис. 1)

в длину и ? ?поверхности ямы для ?

тройной прыжок ? ?приземления и дорожки ?

? ?для разбега (не менее ?

? ?чем за 20 м до ямы) ?

??????????????????????????????????

? 30 ?Горизонтальная, на ?

? ?поверхности остальной ?

? ?части дорожки ?

? ?для разбега ?

???????????????????????????????????????????????????????????????????????????

б) прыжки ? 50 ?Горизонтальная, на ?См. Прил. 1 (рис. 2 и 3)

в высоту ? ?поверхности сектора ?

и с шестом ? ?для разбега за 3 м до ?

? ?места приземления - ?

? ?в прыжках в высоту ?

? ?и в расширенной части ?

? ?дорожки для разбега ?

? ?у ящика для упора - ?

? ?в прыжках с шестом, ?

? ?а также в местах ?

? ?для приземления ?

??????????????????????????????????

? 30 ?Вертикальная, на вы- ?

? ?соту до 3 м в прыжках ?

? ?в высоту (до 6 м ?

? ?в прыжках с шестом), ?

? ?считая от поверхности ?

? ?сектора (дорожки) для ?

? ?разбега, со стороны ?

? ?разбега ?

???????????????????????????????????????????????????????????

? 30 ?Горизонтальная, на ? -

? ?поверхности остальных ?

? ?участков сектора ?

? ?(дорожки) для разбега ?

???????????????????????????????????????????????????????????????????????????

в) толкание ? 30 ?Горизонтальная, на ?См. Прил. 1 (рис. 4)

ядра ? ?поверхности внутри ?

? ?кольца и сектора для ?

? ?приземления снарядов ?

???????????????????????????????????????????????????????????????????????????

г) метание ? 50 ?Горизонтальная, на ?См. Прил. 1 (рис. 5)

диска и молота ? ?поверхности в зоне ?

? ?кольца (в пределах ?

? ?до ограждения) ?

???????????????????????????????????????????????????????????

? 30 ?Горизонтальная, на ? -

? ?поверхности сектора ?

? ?для приземления ?

? ?снарядов ?

???????????????????????????????????????????????????????????

? 10 ?Вертикальная, на ?Вертикальная освещенность

? ?высоту до 15 м от ?должна быть обеспечена

? ?поверхности сектора ?в плоскости симметрии

? ?для приземления ?сектора для приземления

? ?снарядов ?с обеих ее сторон

???????????????????????????????????????????????????????????????????????????

д) метание ? 50 ?Горизонтальная, на ?См. Прил. 1 (рис. 6 и 7)

копья, гранаты, ? ?поверхности дорожки ?

мяча ? ?для разбега (не менее ?

? ?чем за 10 м до планки)?

??????????????????????????????????

? 30 ?Горизонтальная, на ?

? ?поверхности сектора ?

? ?(коридора) для ?

? ?приземления снарядов ?

? ?и остальной части ?

? ?дорожки для разбега ?

???????????????????????????????????????????????????????????

? 10 ?Вертикальная, ?Освещенность должна быть

? ?на высоту до 15 м от ?обеспечена в плоскости

? ?поверхности сектора ?симметрии сектора

? ?(коридора) ?(коридора) для призем-

? ?для приземления ?ления с обеих ее сторон.

? ? ?На дорожку для разбега

? ? ?требования вертикальной

? ? ?освещенности не

? ? ?распространяются

???????????????????????????????????????????????????????????????????????????

е) прямая ? 50 ?Горизонтальная, на ?См. Прил. 1 (рис. 8, 9

и круговая ? ?поверхности дорожки ?и 10)

беговые дорожки ? ? ?

???????????????????????????????????????????????????????????????????????????

7. Скоростной ? 50 ?Горизонтальная, ?См. Прил. 1 (рис. 11)

бег на коньках ? ?на поверхности льда ?

???????????????????????????????????????????????????????????????????????????

8. Фигурное ? 50 ?То же ? -

катание ? ? ?

на коньках ? ? ?

???????????????????????????????????????????????????????????????????????????

9. Хоккей ? 100 ? " ? -

Спортивные залы и крытые катки

10. Бадминтон, ? 300 ?Горизонтальная, ? -

баскетбол, ? ?на поверхности пола ?

волейбол, ???????????????????????????????????????????????????????????

гандбол, ? 100 ?Вертикальная, на ?Вертикальная освещенность

теннис, футбол ? ?высоту до 2 м от пола ?должна быть обеспечена

? ? ?в плоскости, проходящей

? ? ?через продольную ось поля

? ? ?для игры, с обеих

? ? ?ее сторон

???????????????????????????????????????????????????????????????????????????

11. Теннис ? 400 ?Горизонтальная, ?Освещенность должна быть

настольный ? ?на поверхности стола ?обеспечена на столе и на

? ? ?расстоянии до 4 м за его

? ? ?пределами

???????????????????????????????????????????????????????????????????????????

12. Акробатика, ? 200 ?Горизонтальная, ? -

бокс, борьба, ? ?на поверхности пола ?

гимнастика ? ?(борцовского ковра, ?

спортивная и ? ?гимнастического ?

художественная, ? ?помоста, боксерского ?

фехтование ? ?ринга, фехтовальной ?

? ?дорожки) ?

???????????????????????????????????????????????????????????????????????????

13. Легкая ? 150 ?Горизонтальная, ? -

атлетика, ? ?на поверхности пола ?

тяжелая ? ?(дорожки для бега, ?

атлетика, ? ?мест для прыжков, ?

скоростной бег ? ?толкания ядра, ?

на коньках ? ?тяжелоатлетического ?

? ?помоста, льда) ?

???????????????????????????????????????????????????????????????????????????

14. Хоккей, ? 300 ?Горизонтальная, ? -

фигурное катание? ?на поверхности льда ?

на коньках ? ? ?

Открытые и крытые бассейны

15. Плавание ? 100 <*> ?Горизонтальная, ?Действие подводной

(спортивное и ? ------- ?на поверхности воды ?осветительной установки

оздоровительное,? 150 ? ?учитываться не должно

обучение неуме- ? ? ?

ющих плавать) ? ? ?

???????????????????????????????????????????????????????????????????????????

16. Прыжки ? 100 <*> ?То же ? -

в воду ? ------- ? ?

? 150 ? ?

???????????????????????????????????????????????????????????

? 50 <*> ?Вертикальная, в зоне ?Вертикальная освещенность

? ------ ?прыжка ?должна быть обеспечена

? 75 ? ?в плоскостях, проходящих

? ? ?через продольные оси

? ? ?каждой платформы вышки

? ? ?(доски трамплина),

? ? ?с обеих их сторон

???????????????????????????????????????????????????????????????????????????

17. Водное поло ? 100 <*> ?Горизонтальная, ?Действие подводной

? ------- ?на поверхности воды ?осветительной установки

? 200 ? ?учитываться не должно

???????????????????????????????????????????????????????????

? 50 <*> ?Вертикальная, ?Вертикальная освещенность

? ------ ?на высоту до 2 м ?должна быть обеспечена

? 100 ?от поверхности воды ?в плоскости, проходящей

? ? ?через продольную ось поля

? ? ?для игры, с обеих

? ? ?ее сторон

Лыжные базы

18. Лыжные ? 20 ?Горизонтальная, на ? -

гонки <**> ? ?поверхности площадок ?

? ?старта-финиша и на ?

? ?участках спусков трасс?

? ?крутизной более 15°, ?

? ?в совпадающей с ними ?

? ?плоскости ?

???????????????????????????????????????????????????????????

? 5 ?На поверхности ? -

? ?остальных участков ?

? ?трасс в совпадающей ?

? ?с ними плоскости ?

???????????????????????????????????????????????????????????????????????????

19. Горные виды ? 30 ?На поверхности трасс ?На сложных участках трасс

<**> ? ?в совпадающей с ними ?освещенность должна быть

? ?плоскости ?повышена до двух ступеней

? ? ?(по шкале значений

? ? ?освещенности)

???????????????????????????????????????????????????????????????????????????

20. Массовое ? ?То же ? -

катание: <**> ? ? ?

а) по равнинной? 2 ? ?

местности ? ? ?

??????????????????????????? ?

б) с гор ? 20 ? ?

???????????????????????????????????????????????????????????????????????????

21. Прыжки ? 30 ?На поверхности ? -

на лыжах ? ?стартовой площадки, ?

с трамплина ? ?горы разгона и горы ?

? ?приземления, ?

? ?в совпадающей с ними ?

? ?плоскости ?

???????????????????????????????????????????????????????????

? 75 ?На поверхности стола ? -

? ?отрыва, в совпадающей ?

? ?с ним плоскости ?

???????????????????????????????????????????????????????????

? 50 ?Вертикальная ?Вертикальная освещенность

? ? ?должна быть обеспечена

? ? ?в зоне траектории прыжка

? ? ?в плоскости, проходящей

? ? ?через продольную ось

? ? ?трамплина, с обеих ее

? ? ?сторон

Тиры (мишени и специализированные помещения)

? 500 ?Вертикальная, ?При дистанции стрельбы

? ?в плоскости мишеней ?свыше 50 м допускается

? ?с черным кругом ?повышение освещенности

? ?и фигурных, обращенной?на одну ступень (по шкале

? ?к огневому рубежу ?значений освещенности)

???????????????????????????????????????????????????????????

? 300 ?Вертикальная в плос- ? -

? ?кости движения мишени ?

? ?"бегущий кабан", ?

? ?в пределах "окна" ?

???????????????????????????????????????????????????????????

? 75 ?Горизонтальная ? -

? ?на уровне пола огневых?

? ?позиций ?

???????????????????????????????????????????????????????????????????????????

22. Стрельба ? 50 ?Горизонтальная на ? -

пулевая <**> ? ?уровне пола зоны для ?

? ?судей, представителей,?

? ?тренеров и зрителей ?

???????????????????????????????????????????????????????????

? 10 ?Горизонтальная на ? -

? ?уровне поверхности ?

? ?(пола) огневой зоны ?

???????????????????????????????????????????????????????????

? 100 ?Горизонтальная на ? -

? ?уровне 0,8 м над полом?

? ?блиндажа ?

???????????????????????????????????????????????????????????

? 200 ?Горизонтальная на ? -

? ?уровне 0,8 м над полом?

? ?помещения (места) для ?

? ?судейской комиссии по ?

? ?определению резуль- ?

? ?татов (КОР) и комнаты ?

? ?для чистки оружия ?

--------------------------------

<*> В числителе приведена норма для открытых, в знаменателе - для крытых бассейнов.

<**> Нормируется величина средней освещенности.

Примечания. 1. На открытых плоскостных спортивных сооружениях (в том числе универсальных), предназначаемых для волейбола, баскетбола, гандбола, тенниса и хоккея, при наличии стационарных трибун для зрителей с числом рядов 20 и более, уровень горизонтальной освещенности следует принимать 400 лк, а вертикальной - 150 лк.

2. На спортивных аренах для футбола и хоккея с мячом, а также для легкой атлетики с круговой беговой дорожкой 400 м при наличии стационарных трибун для зрителей с числом рядов 10 и более или общим количеством мест от 3000 до 10000 уровень горизонтальной освещенности поля для игры следует принимать 100 лк, а вертикальной - 50 лк; при общей вместимости стационарных трибун св. 10000 до 25000 зрителей уровни горизонтальной и вертикальной освещенности следует принимать, соответственно, 200 и 75 лк. При вместимости трибун более 25000 зрителей уровни горизонтальной и вертикальной освещенности поля для игры следует принимать, соответственно, 400 и 100 лк, а горизонтальной освещенности легкоатлетических дорожек и секторов - 100 лк.

3. Уровень освещенности открытых плоскостных спортивных сооружений микрорайонов допускается понижать на одну ступень (для тенниса, настольного тенниса и хоккея - на две ступени) по шкале значений освещенности.

4. Уровень средней горизонтальной освещенности на поверхности льда катков для массового катания (в том числе для обучающихся катанию) следует принимать не менее 10 лк. При проектировании использования освещаемых территорий в микрорайонах, садах или парках для массового катания на коньках или лыжах, уровень освещенности допускается принимать по нормам для этих территорий.

5. В спортивных залах (кроме залов для спортивных игр), крытых катках и залах крытых ванн бассейнов со стационарными трибунами для 800 и менее зрителей уровень освещенности (по сравнению с приведенным в таблице) следует повышать на одну ступень.

6. Уровень минимальной горизонтальной освещенности спортивных залов, крытых катков и залов крытых ванн бассейнов со стационарными трибунами общей вместимостью более 800 зрителей следует принимать 400 лк, а освещенность поверхности ринга (при соревнованиях по боксу) - 1000 лк.

7. Уровень минимальной горизонтальной освещенности залов для подготовительных занятий в бассейнах следует принимать 150 лк, а площадок - 50 лк.

8. При освещении крытых спортивных сооружений лампами накаливания (в случаях невозможности или технической нецелесообразности применения газоразрядных ламп) допускается снижение уровня освещенности на одну ступень (кроме освещения стрелковых галерей, огневых зон и мишеней в тирах).

9. Уровень средней горизонтальной освещенности трибун спортивных сооружений следует принимать в крытых сооружениях - 50 лк, а при открытых сооружениях - не менее 10% уровня освещенности, предусмотренной в таблице для соответствующих видов спорта и вместимости трибун (см. примеч. 1 и 2 к настоящей таблице).

10. Коэффициент неравномерности электрического освещения трасс для катания на лыжах по равнинной местности следует принимать не менее 0,04; катков для массового катания на коньках и трасс лыжных гонок и массового катания на лыжах с гор - не менее 0,1; трасс для горнолыжного спорта - не менее 0,2; открытых плоскостных спортивных сооружений для спортивных игр, а также для легкоатлетических прыжков и трамплинов для прыжков на лыжах - не менее 0,33; мишеней - не менее 0,5.

11. При подводном освещении ванн бассейнов суммарный световой поток, вводимый в толщу воды, должен определяться умножением площади зеркала воды ванн (в м2) на 200 лм - для открытых и 300 лм - для крытых бассейнов.

12. На сооружениях, предназначаемых для проведения соревнований республиканского и более высокого масштаба, допускается повышение уровня освещенности в соответствии с заданием на проектирование, согласованным с Комитетом по физической культуре и спорту при Совете Министров СССР.

Освещенность универсальных спортивных сооружений должна приниматься по наибольшим показателям, приведенным в табл. 21, по видам спорта, для которых предназначается данное сооружение (требования освещенности для настольного тенниса при этом не учитываются).

6.4. Люминесцентные лампы для освещения спортивных сооружений должны применяться, как правило, белого цвета.

При применении газоразрядных ламп коэффициент пульсации освещенности не должен превышать 20%.

6.5. В зданиях спортивных сооружений, а также в люках трибун при открытых спортивных сооружениях, оборудованных искусственным освещением, следует предусматривать аварийное освещение для эвакуации в соответствии с требованиями главы СНиП по проектированию искусственного освещения.

Освещенность от аварийного освещения на поверхности воды ванн крытых, а также открытых бассейнов, оборудованных осветительными установками, должна быть не менее 5 лк.

6.6. На освещаемых открытых плоскостных сооружениях, предназначаемых для спортивных игр (кроме городков и настольного тенниса), следует предусматривать верхнебоковое освещение. Осветительные приборы верхнебокового освещения должны устанавливаться на высоте не менее 10 м. При этом угол между перпендикуляром, опущенным из оптического центра прибора на продольную ось площадки (поля), и ее поверхностью должен быть не менее 27°.

Допускается устройство верхнего освещения при высоте подвеса светильников не менее:

12 м - для волейбола и тенниса;

8 м - для бадминтона, баскетбола и гандбола;

6 м - для хоккея.

На площадках для городков и настольного тенниса следует предусматривать верхнее освещение "городов" и поверхности стола при высоте подвеса светильников не менее 3 м.

Верхнее освещение следует выполнять светильниками с защитным углом не менее 30°.

6.7. Оптические оси прожекторов и светильников концентрированного светораспределения при боковом освещении легкоатлетических и конькобежных дорожек должны направляться в сторону движения спортсменов.

6.8. Размещение светильников (за исключением светильников отраженного света) на стенах в торцах поля для игры в залах, предназначаемых для спортивных игр, не допускается. Применение светильников прямого света концентрированного светораспределения для освещения поверхности воды в ваннах бассейнов допускается только при условии перекрытия их выходных отверстий светорассеивающими материалами.

При освещении залов для спортивных игр не менее 10% суммарного светового потока осветительных приборов должно быть направлено вверх для освещения потолка.

6.9. На освещаемых трассах лыжных гонок следует предусматривать верхнебоковое или верхнее освещение, а на горнолыжных трассах - верхнебоковое. Осветительные приборы (прожекторы или светильники) следует располагать, как правило, вдоль обеих сторон трасс и так, чтобы на трассах лыжных гонок при применении прожекторов или светильников концентрированного светораспределения их оптические оси были направлены в сторону движения спортсменов, а на горнолыжных трассах оптические оси следует направлять так, чтобы 2/3 светового потока всей установки направлялось вниз, а 1/3 - вверх по склону; при этом осветительные приборы, оптические оси которых направлены вверх, должны иметь устройство, предохраняющее спортсменов от прямой блескости приборов. Высота установки осветительных приборов должна быть не менее 1/5 расстояния между опорами.

На освещаемых трамплинах следует предусматривать верхнебоковое освещение; при этом оптические оси осветительных приборов должны иметь наклон в сторону движения спортсменов.

6.10. На спортивных сооружениях с трибунами для зрителей осевые лучи приборов, освещающих арену, не должны попадать на трибуны.

6.11. Управление освещением универсальных спортивных сооружений должно обеспечивать включение осветительных установок в соответствии с трансформацией зала.

6.12. Управление освещением комплексов открытых плоскостных спортивных сооружений, лыжных и горнолыжных трасс и трамплинов должно быть централизованным; при этом следует предусматривать раздельное управление освещением групп площадок и отдельных полей, отдельных лыжных трасс и трамплинов, а также трибун.

6.13. Управление освещением огневой зоны и мишеней в тирах следует предусматривать централизованным из стрелковой галереи.

Пуск и перемещение движущейся мишени "бегущий кабан", а также повороты и фиксация фигурных мишеней должны осуществляться автоматически с помощью электрифицированных устройств, управление которыми следует предусматривать из стрелковой галереи (с места старшего судьи линии огня), а для мишени "бегущий кабан", кроме того, из блиндажа (с места старшего судьи линии мишеней).

Пусковые устройства для поворотов и фиксации фигурных мишеней следует предусматривать на каждую мишенную установку в отдельности, а повороты и фиксация пяти мишеней одной установки должны осуществляться одновременно от одного пускового устройства.

Примечания. 1. Пульты управления мишенными установками следует предусматривать съемными (для возможности хранения их вне стрелковой галереи по окончании стрельбы).

2. Около устройств, приводящих в действие мишенные установки, следует предусматривать местное освещение.

6.14. В тирах, предназначаемых для проведения стрельбы с показом каждой пробоины, следует предусматривать световую сигнализацию с огневого рубежа (из зоны судей у каждого стрелкового места) в блиндаж (к каждой мишени), обеспечивающую:

а) передачу команды на подъем мишени;

б) извещение о произведенном выстреле (для последующего показа пробоины);

в) передачу команды на опускание мишени.

6.15. Прокладка кабельных сетей под специальными покрытиями открытых плоскостных спортивных сооружений (в пределах размеров, приведенных в табл. 1) не допускается, за исключением кабельных сетей, прокладываемых к информационным табло, аппаратуре автоэлектрохронометража, телефонам, микрофонам и другим устройствам, размещаемым непосредственно в пределах данного сооружения. При прокладке кабелей в указанных случаях должны предусматриваться кабельные колодцы, протяжные и клеммные коробки. Расположение и конструкция этих устройств должны исключать возможность травмирования занимающихся.

6.16. На территории комплексов открытых плоскостных спортивных сооружений с пропускной способностью 200 чел. и более в смену, лыжных баз, стрельбищ и открытых бассейнов круглогодичного действия, а также в зданиях крытых спортивных сооружений (в том числе полуоткрытых тирах) и вспомогательных помещениях открытых сооружений следует предусматривать:

а) радиофикацию от радиотрансляционной сети населенного пункта;

б) телефонизацию от АТС населенного пункта;

в) электрочасификацию (при установке не менее десяти электровторичных часов).

На спортивных сооружениях, имеющих стационарные трибуны, следует дополнительно предусматривать:

а) звуковую передачу информации и звуковоспроизведение музыки для зрителей на трибуны, в отдельные помещения и сооружения, а также озвучение отдельных зон территории комплексов открытых плоскостных спортивных сооружений, лыжных баз и стрельбищ;

б) звукоусиление стартовых команд в беге на открытых спортивных аренах (при длине круговой беговой дорожки 400 м и количестве отдельных дорожек на повороте не менее 6) и в спортивных залах (манежах) для легкой атлетики.

На спортивных сооружениях, предназначаемых для соревнования республиканского и более высокого масштаба, следует, как правило, дополнительно предусматривать:

а) оперативно-служебную телефонную связь между отдельными помещениями и сооружениями (или группами) открытых и крытых арен для легкой атлетики, комплексов открытых плоскостных спортивных сооружений и спортивных корпусов с тремя и более залами;

б) установку информационной (в том числе для радио- и телевизионных передач со спортивного сооружения) и регистрирующей аппаратуры.

6.17. На лыжных базах, предназначаемых для проведения соревнований республиканского и более высокого масштаба, следует дополнительно предусматривать:

а) технические средства, позволяющие осуществлять оперативную телефонную связь или радиосвязь между:

стартами-финишами и промежуточными контрольными пунктами на трассах лыжных гонок и биатлона;

помещениями для дежурного персонала медицинской и горноспасательной служб на трассах скоростного спуска и слалома-гиганта и финишем этих трасс;

трибуной для тренеров и судейской вышкой при трамплинах;

б) установку на стартах и финишах горнолыжных трасс нестационарной аппаратуры электрохронометража.

6.18. На стрельбищах следует дополнительно предусматривать местную оперативно-служебную телефонную связь начальника стрельбища с отдельными объектами, в том числе со стрелковыми галереями тиров, а в тирах - прямую телефонную или селекторную связь между огневым рубежом и блиндажом (из расчета не менее одной линии на каждые 8 - 10 стрелковых мест), звукофикацию, обеспечивающую передачу команд старшего судьи линии огня (при длине линии огня более 20 м).

6.19. Электрифицированные информационные устройства должны иметь дистанционное управление из:

а) судейской ложи и мест судейских бригад по отдельным видам - на сооружениях для легкой атлетики;

б) блиндажа - в тирах;

в) мест расположения судей по информации - на остальных сооружениях.

6.20. Склады и другие помещения площадью 100 м2 и более, предназначаемые для хранения сгораемых материалов или несгораемых материалов в сгораемой упаковке, в которых не предусмотрено устройство автоматических систем пожаротушения, а также спортивные сооружения с площадью зала 1000 м2 и более оборудуются автоматической пожарной сигнализацией, а помещения складов оружия и боеприпасов, кроме того, - охранной сигнализацией.

6.21. Проводка сетей для устройства радио и связи в помещениях спортивных залов, крытых катков, залов крытых ванн и залов для подготовительных занятий в бассейнах должна предусматриваться скрытой; в остальных помещениях допускается открытая проводка (см. также примеч. к п. 3.73 настоящей главы).

6.22. Прокладку всех видов линий связи, электрочасификации и сигнализации следует предусматривать комплексной.

Приложение 1

СХЕМЫ ЭЛЕМЕНТОВ ОТКРЫТЫХ ПЛОСКОСТНЫХ СПОРТИВНЫХ СООРУЖЕНИЙ,

СПОРТИВНЫХ ЗАЛОВ, БАССЕЙНОВ, ЛЫЖНЫХ БАЗ,

ТИРОВ И МЕСТ ДЛЯ ЗРИТЕЛЕЙ (рис. 1 - 27)

Рис. 1. План места для прыжков в длину

и тройного прыжка (размеры в м)

а - яма для приземления; б - дорожка для разбега;

в - свободная полоса (зона безопасности);

г - брусок для отталкивания

Требования к проектированию

1. Яма для приземления должна иметь глубину 0,5 м и заполняться песком до уровня поверхности дорожки для разбега.

2. Допускается предусматривать две дорожки для разбега к одной общей яме для приземления. В этом случае ширина сдвоенной дорожки для разбега должна быть не менее 2,75 м, а ширина ямы для приземления - не менее 4,25 м.

3. В зале (манеже) ширину ямы при одной дорожке для разбега допускается уменьшать до 2,5 м, а при сдвоенной дорожке до 4 м.

4. Поверхность зоны безопасности должна иметь ту же отметку, что и поверхность дорожки для разбега.

5. Брусок для отталкивания (1,22 x 0,2 x 0,1 м) устанавливается заподлицо с дорожкой для разбега.

Рис. 2. План места для прыжков в высоту (размеры в м)

а - место для приземления; б - сектор для разбега;

в - свободная полоса (зона безопасности)

Требования к проектированию

1. Место для приземления выполняется накладным (стационарным или съемным) из мягких упругих материалов (губчатой резины, поролона и т.п.), уложенных до высоты 0,5 - 0,75 м от поверхности сектора для разбега.

2. Поверхность зоны безопасности должна иметь ту же отметку, что и поверхность сектора для разбега.

Рис. 3. План места для прыжков с шестом (размеры в м)

а - место для приземления; б - дорожка для разбега;

в - ящик для упора шеста; г - свободная полоса

(зона безопасности)

Требования к проектированию

1. Место для приземления выполняется накладным (стационарным или съемным) из мягких упругих материалов, уложенных до высоты не менее 1 м от поверхности дорожки для разбега.

2. Ящик для упора шеста устанавливается заподлицо с поверхностью дорожки для разбега.

3. Поверхность зоны безопасности должна иметь ту же отметку, что и поверхность дорожки для разбега.

Рис. 4. План места для толкания ядра (размеры в м)

а - кольцо; б - дугообразный брусок; в - сектор

для приземления снарядов; г - свободная полоса

Требования к проектированию

1. Кольцо должно иметь внутренний диаметр 2,135 м. Оно может быть накладным (переносным) или стационарным (постоянно утопленным в грунт). Верх кольца должен возвышаться над поверхностью внутри круга и сектора для приземления на 0,02 м.

2. Внутренняя поверхность дугообразного бруска должна иметь длину (по дуге) 1,22 м (охватывать угол ~65°) и совпадать с внутренней поверхностью кольца. Брусок должен иметь ширину 0,114 м и высоту (выступать над поверхностью внутри круга) 0,1 м.

3. В зале (манеже) вдоль дальней и боковых границ сектора для приземления следует предусматривать ограждение высотой не менее 1,2 м.

4. При реконструкции существующих зданий для учебно-тренировочных занятий и соревнований внутрисоюзного масштаба допускается уменьшение угла сектора для приземления до 30°.

Рис. 5. План места для метания диска и молота (размеры в м)

а - кольцо; б - сектор для приземления снарядов;

в - сетчатое ограждение; г - свободная полоса

Требования к проектированию

1. Кольцо должно иметь внутренний диаметр 2,5 м для метания диска и 2,135 м для метания молота и устанавливаться так же, как и для толкания ядра.

2. Высота сетчатого ограждения не менее 3,35 м.

3. Для учебно-тренировочных занятий в зале (манеже) следует предусматривать место для метания диска, устраиваемое применительно к требованиям метания диска на открытом воздухе, но с приемом летящего снаряда в сетку, размещаемую в 5 - 6 м от кольца.

Рис. 6. План места для метания копья (размеры в м)

а - дорожка для разбега; б - сектор для приземления

снарядов; в - планка; г - "ус"; д - свободная полоса

Требования к проектированию

1. Планка и "усы" устанавливаются заподлицо с поверхностью дорожки для разбега.

2. Для учебно-тренировочных занятий в зале (манеже) следует предусматривать дорожку для разбега длиной 15 - 25 м и устройство для задержания летящего копья, устанавливаемое в 10 - 15 м от планки.

Рис. 7. План места для метания гранаты и мяча (размеры в м)

а - дорожка для разбега; б - планка; в - коридор

для приземления снарядов; г - свободная полоса

Требования к проектированию

1. Дорожка для разбега на последних 6 - 8 м должна иметь ширину 4 м; в остальной части допускается ширина 1,25 м.

2. Планка устанавливается заподлицо с поверхностью дорожки для разбега.

Рис. 8. План прямой легкоатлетической беговой дорожки

(размеры в м)

а - длина дистанции, для бега на которую предназначается

дорожка; б - общая длина прямой беговой дорожки; в - линия

старта; г - линия финиша; д - свободная полоса (зона

безопасности); е - отдельная беговая дорожка;

n - количество отдельных беговых дорожек

Требования к проектированию

1. На открытом воздухе предусматривается для бега на дистанции до 110 м включительно, а в зале (манеже), как правило, на дистанцию 60 м. В отдельных случаях в залах допускается предусматривать дорожку для бега на дистанции 100 и (или) 110 м (с соответствующим увеличением длины зала); при реконструкции существующих зданий и в случаях, когда дорожка для бега по прямой размещается внутри контура круговой дорожки, имеющей длину менее 200 м (см. п. 1 "Требований к проектированию" на рис. 10), допускается предусматривать дорожку для бега по прямой на дистанции короче 60 м.

2. При размещении в составе открытого спортивного ядра (арены) совмещается с прямыми отрезками круговой беговой дорожки (см. рис. 9) и должна иметь ширину не менее чем на 8 отдельных дорожек по 1,25 м каждая (допустимые отклонения см. в п. 4 "Требований к проектированию" на рис. 9).

В залах (манежах) ширину следует предусматривать не менее чем на 6 отдельных дорожек (по 1,25 м каждая). При реконструкции существующих зданий для учебно-тренировочных занятий и соревнований внутрисоюзного масштаба допускается уменьшение ширины до 5 м (для размещения 4 отдельных дорожек по 1,25 м). В манежах, предназначаемых только для учебно-тренировочных занятий (без зрительских мест), общая ширина прямой беговой дорожки не регламентируется.

3. Свободное пространство перед линией старта в зале (манеже) допускается уменьшать по длине до 1,5 м.

4. Зона безопасности должна иметь одинаковую отметку с дорожкой.

5. В универсальных спортивно-зрелищных залах, предназначаемых только для соревнований, прямая дорожка для бега на дистанцию 60 м должна размещаться внутри контура круговой беговой дорожки (см. рис. 10). В залах (манежах) для легкой атлетики, предназначаемых для учебно-тренировочных занятий и соревнований, прямую дорожку для соревнований в беге на 60 м допускается размещать внутри контура круговой беговой дорожки, а снаружи круговой беговой дорожки (в том числе за промежуточными опорами) следует размещать прямую беговую дорожку для учебно-тренировочных занятий, предназначаемую во время проведения соревнований для разминки участников; ширина этой прямой дорожки не регламентируется.

Допускается размещение прямой беговой дорожки, предназначаемой и для учебно-тренировочных занятий, и для соревнований, вне круговой беговой дорожки, но без промежуточных опор между ними (в этом случае она должна удовлетворять п. 2 настоящих Требований), а также совмещение прямой беговой дорожки с прямым отрезком круговой беговой дорожки (см. п. 10 "Требований к проектированию" на рис. 10).

Рис. 9. План-схема спортивного ядра (арены) с полем

для футбола и круговой беговой легкоатлетической дорожкой

расчетной длиной 400 м (размеры в м)

а - прямая беговая легкоатлетическая дорожка, совмещенная

с прямым отрезком круговой дорожки; а' - отрезок круговой

беговой дорожки на повороте; б - сектор для легкой атлетики;

в - поле для футбола; г - зона расположения дополнительных

мест для отдельных видов легкой атлетики; д - линия общего

финиша всех дистанций бега; е - яма с водой для бега

с препятствиями; ж - свободная полоса (зона безопасности);

з - внутренняя бровка круговой беговой дорожки;

n - количество отдельных беговых дорожек

Требования к проектированию

1. В секторах для легкой атлетики (б) размещаются места для прыжков, для метаний (с приземлением снарядов на поле для футбола) и для толкания ядра (с приземлением снарядов в пределах сектора).

2. За пределами прямых участков, снаружи беговой дорожки, с одной или обеих сторон спортивного ядра допускается располагать дополнительные места для прыжков и для толкания ядра; необходимая для размещения площадь (г) определяется в зависимости от принятого состава дополнительных мест в соответствии с их размерами, приведенными на рис. 1 - 4.

3. Зону безопасности (ж) следует предусматривать в виде разминочной беговой дорожки.

4. Количество отдельных беговых дорожек (n) - восемь, шириной 1,25 м каждая. По согласованию с комитетами по физической культуре и спорту допускается уменьшение количества отдельных беговых дорожек:

на аренах, предназначаемых для соревнований не выше городского масштаба, но не менее чем до шести (на поворотах круговой беговой дорожки или на всем ее протяжении, включая и прямую дорожку);

на затесненных участках;

на спортивных ядрах, предназначаемых только для учебно-тренировочных занятий.

5. Внутренняя бровка круговой беговой легкоатлетической дорожки должна выполняться из твердых материалов и иметь толщину не более 0,05 м. Верхний край бровки должен быть заовален и возвышаться над поверхностью беговой дорожки на 0,05 м.

6. Расчетная длина круговой беговой легкоатлетической дорожки считается по условной линии, отступя от внутренней бровки на 0,3 м.

7. При необходимости размещения на спортивном ядре конькобежной дорожки общая длина участка (по большой оси) должна удовлетворять требованиям, приведенным на рис. 11.

8. На затесненных участках допускаются повороты, описанные несколькими радиусами, а также общая расчетная длина круговой дорожки 333 1/3 м.

9. Вместо поля для футбола допускается предусматривать площадку (площадки) для других спортивных игр или отдельные дополнительные места для легкоатлетических прыжков, метаний и бега по прямой.

Рис. 10. План-схема круговой беговой легкоатлетической

дорожки оптимальной расчетной длиной 200 м в зале

(манеже) (размеры в м)

I - вариант с сопряжением поворотов и прямых отрезков

по переходной кривой (клотоиде);

II - вариант с одноцентровыми поворотами минимально

допустимой протяженности;

а - прямой отрезок; б - поворот; в - отрезок одноцентрового

поворота с одинаковым (наибольшим) уклоном виража;

г - переходная кривая; д - отрезок переходной кривой,

имеющей кривизну, описанную радиусом 41 м и более;

е - расчетная длина прямого отрезка; ж - расчетная длина

поворота;

- уклон виража на наиболее крутом его участке;

- уклон дорожки на прямом отрезке;

- уклон виража

от участка с максимальным уклоном до прямого отрезка;

- центральный угол, на котором вираж имеет постоянный

уклон; Ф - линия общего финиша дистанций бега по круговой

дорожке; БР - внутренняя бровка

Требования к проектированию к рис. 10

1. Расчетная длина круговой дорожки должна приниматься не менее 160 м и не более 200 м (оптимально).

2. Расчетная длина круговой дорожки считается по условной линии, отступя от внутренней бровки на 0,2 м; при этом внутренняя бровка должна обозначаться разметочной линией (не выступать над поверхностью дорожки).

3. Повороты должны описываться одним радиусом (одноцентровый поворот - см. план-схему II) или сопряжение поворотов с прямыми отрезками осуществляется с помощью переходной кривой (оптимальный вариант - см. план-схему I). Допускаются многоцентровые повороты.

4. Расчетная длина каждого поворота (ж) и каждого из прямых отрезков (е) должна быть не менее 35 м; при этом участки переходных кривых, имеющие кривизну, описанную радиусом 41 м и более (д), следует относить к расчетной длине прямого отрезка.

5. По всей длине поворотов должны устраиваться виражи. В самой крутой части уклон виража

должен быть не менее 10° и не более 18°. Часть виража, ограниченную центральным углом

, следует, как правило, выполнять с одинаковым (максимальным) уклоном. На прямом отрезке допускается поперечный уклон

, не превышающий 0,5°.

6. Ширину круговой дорожки следует принимать не менее чем на 4 отдельные беговые дорожки (шириной 1,25 - 1 м каждая), но не более 6 м. В манежах, предназначаемых только для учебно-тренировочных занятий (без зрительских мест), допускается уменьшение числа отдельных круговых беговых дорожек до двух.

7. По наружному и внутреннему периметру круговой беговой дорожки должна предусматриваться зона безопасности шириной 1 м, лежащая на одной отметке с беговой дорожкой, свободная от каких-либо предметов, представляющих опасность травмирования.

8. При реконструкции существующих зданий для проведения учебно-тренировочных занятий и соревнований внутрисоюзного масштаба допускается уменьшение ширины круговой дорожки до 3,2 м (на 4 отдельные дорожки по 0,8 м каждая) и протяженности поворота - в зависимости от ширины существующего здания (т.е. менее 35 м).

9. Места для прыжков (см. рис. 1 - 3), для толкания ядра (см. рис. 4), а также прямую беговую дорожку для соревнований в беге на дистанцию 60 м (см. п. 5 Требований к проектированию на рис. 8) следует размещать внутри круговой беговой дорожки. Место для толкания ядра и прямую беговую дорожку допускается располагать снаружи круговой дорожки, с соответствующим увеличением длины и ширины зала (манежа).

10. При совмещении прямого отрезка круговой дорожки с прямой беговой дорожкой часть конструкции виража должна быть съемной; при этом для соревнований в беге по прямой совмещение может быть по всей ширине прямого отрезка круговой дорожки, а для учебно-тренировочных занятий две внутренние отдельные круговые дорожки совмещаться с прямой дорожкой не должны.

Рис. 11. План-схема дорожки для скоростного бега на коньках

а - внутренняя дорожка; б - наружная дорожка;

в - разминочная дорожка; г - условная линия измерения длины

дорожки; д - финишная прямая; е - переходная прямая;

x - ширина каждой дорожки;

- радиус поворота

по внутренней дорожке;

- радиус поворота по наружной

дорожке;

- длина прямых участков;

- длина участка

переходной прямой для смены дорожек

Требования к проектированию

1. Расчетная длина конькобежной дорожки L должна приниматься равной 400 или 333 1/3 м. Расчетную длину конькобежных дорожек с искусственным льдом в залах допускается принимать равной 250 м.

Расчетная длина каждой (внутренней и наружной) дорожки определяется по условным линиям г, принимаемым на расстоянии 0,5 м от ее внутренней бровки.

2. Ширину x каждой дорожки следует принимать 4 - 5 м (оптимально 5 м). Для дорожки с расчетной длиной 250 м ширина дорожек должна быть 4 м.

3. Вдоль внутреннего периметра конькобежной дорожки следует предусматривать разминочную ледяную дорожку в шириной не менее 3 м.

4. Радиус поворотов по внутренней дорожке

следует принимать для дорожек длиной 400 и 333 1/3 м - 24 - 26 м (оптимально 25 м), для дорожек длиной 250 м - 21 м.

5. Длину прямых участков

, в зависимости от принятых длины конькобежной дорожки и радиуса поворотов следует принимать по таблице:

??????????????????????????????????????????????????????????????????

R , м ? L, м ? R , м

в ? ? н

? ??????????????????????????????????????????????????

? ? 25 ? 28 ? 29 ? 30 ? 31

? ??????????????????????????????????????????????????

? ? l , м

? ? 1

??????????????????????????????????????????????????????????????????

21 ? 250 ? 51,099 ? - ? - ? - ? -

??????????????????????????????????????????????????????????????????

24 ? 400 ? - ? 116,69 ? 115,09 ? - ? -

???????????????????????????????????????????????????????????

?333 1/3 ? - ? 83,355 ? 81,75 ? - ? -

??????????????????????????????????????????????????????????????????

25 ? 400 ? - ? - ? 113,55 ? 111,95 ? -

???????????????????????????????????????????????????????????

?333 1/3 ? - ? - ? 80,215 ? 78,615 ? -

??????????????????????????????????????????????????????????????????

26 ? 400 ? - ? - ? - ? 110,41 ? 108,81

???????????????????????????????????????????????????????????

?333 1/3 ? - ? - ? - ? 77,075 ? 75,475

6. Длина участка

переходной прямой дорожек длиной 400 и 333 1/3 м должна приниматься 70 м, дорожек длиной 250 м - 50 м.

7. На сооружениях, предназначаемых для соревнований выше городского масштаба, следует предусматривать конькобежные дорожки длиной 400 м, радиусом поворотов по внутренней дорожке 24 - 26 м и шириной каждой дорожки по 5 м.

8. За наружным периметром дорожки следует предусматривать свободную полосу (зону безопасности) шириной не менее 2 м.

Рис. 12. Состав и размеры устройств для прыжков в воду,

требования к высоте залов и размерам ванн для прыжков

Требования к проектированию

1. В отдельных ваннах для прыжков и в универсальных ваннах длиной 50 и 33 1/3 м, предназначаемых и для прыжков, следует предусматривать один комплект устройств для прыжков. В состав одного комплекта входят по одной платформе вышки на высоте 10; 7,5; 5; 3 и 1 м и по две доски трамплина на высоте 3 и 1 м. Состав устройств для прыжков в универсальных ваннах длиной 25 м определяется в зависимости от местных условий.

2. Устройство платформ вышек на высоте 10 и 7,5 м в универсальных ваннах длиной 25 м не допускается.

3. В отдельных ваннах для прыжков по заданию Комитета по физической культуре и спорту при Совете Министров СССР допускается предусматривать дополнительные (сверх одного комплекта) устройства для прыжков.

4. При реконструкции зданий бассейнов, по согласованию с соответствующими комитетами по физической культуре и спорту, допускается сохранение существующих габаритов ванн, устройств для прыжков и высоты залов с ваннами для прыжков (универсальными ваннами).

5. У всех устройств для прыжков кроме однометровых должны иметься стационарные лестницы с поручнями, а у задней и боковых сторон платформы (с отступом от переднего края на 0,8 м) - перила высотой 0,9 м. Открытые неогороженные люки для лестниц не допускаются. Допускается (кроме лестниц) предусматривать лифты.

6. Рабочие поверхности платформ вышек должны иметь нескользкое покрытие из древесины твердых лиственных пород, а передние кромки платформ не должны быть закругленными.

7. В местах установки трамплинов следует предусматривать закладные детали для их крепления.

8. В залах с универсальными ваннами без трибуны для зрителей высоту зала h за пределами прыжковой части ванны следует принимать, руководствуясь требованиями п. 3.44 настоящей главы, предусматриваемыми для залов ванн без устройств для прыжков.

Таблица к рис. 12

?????????????????????????????????????????????????????????????????????????????????????????????????????????

Буквен-?Взаимное ? Устройства для прыжков в воду, м

ные ?располо- ????????????????????????????????????????????????????????????????????????????????????????

обозна-?жение ?Высота? Доски трамплинов ? Платформы вышек

чения ?уст- ? <3> ?????????????????????????????????????????????????????????????????????????????????

пара- ?ройств, ? ? 1 ? 3 ? 1 ? 3 ? 5 ? 7,5 ? 10

метров ?параметры????????????????????????????????????????????????????????????????????????????????????????

на ?залов и ?Длина ? 4,8 - 5 ? 4,8 - 5 ? 4,5 ? 5 ? 6 ? 6 ? 6

рис. 12?ванн <1>,????????????????????????????????????????????????????????????????????????????????????????

?м ?Ширина? 0,5 ? 0,5 ? 0,6 ? 0,8 ? 1,5 ? 1,5 ? 2

? ?<4> ? ? ? ? ? ? ?

?????????????????????????????????????????????????????????????????????????????????????????????????????????

A ?От оси ?Усл. ? A-1 ? A-3 ? A-1 пл ? A-3 пл ? A-5 ? A-7,5 ? A-10

?<2> назад?обозн.? ? ? ? ? ? ?

?до стенки????????????????????????????????????????????????????????????????????????????????????????

?ванны ?Размер?1,5 - 1,8?1,5 - 1,8 ? 1,25 ? 1,25 ?1,25 - 1,5? 1,25 - 1,5 ? 1,5

?????????????????????????????????????????????????????????????????????????????????????????????????????????

A-A ?От оси ?Усл. ? - ? - ? - ? - ? A-A 5/1 ? A-A 7,5/3 ? A-A 10/5

?назад до ?обозн.? ? ? ? ? ? ?

?края ни- ????????????????????????????????????????????????????????????????????????????????????????

?жележащей?Размер? - ? - ? - ? - ?0,75 - 1,5? 0,75 - 1,5 ?0,75 - 1,5

?платформы? ? ? ? ? ? ? ?

?????????????????????????????????????????????????????????????????????????????????????????????????????????

B ?От оси до?Усл. ? B-1 ? B-3 ? B-1 пл ? B-3 пл ? B-5 ? B-7,5 ? B-10

?боковой ?обозн.? ? ? ? ? ? ?

?стенки ????????????????????????????????????????????????????????????????????????????????????????

?ванны ?Размер? 2,5 - 3 ? 3,5 ? 2,3 ? 2,9 ? 4,25 ? 4,5 ? 5,25

?????????????????????????????????????????????????????????????????????????????????????????????????????????

C ?Между ?Усл. ? C-1 ?C-3; C-3/1? - ? - ?C-5/3; ?C-7,5/5?C-7,5/3(1)? C-10/7,5

?осями ?обозн.? ? ? ? ?C-5/1 ? ? ? (5; 3; 1)

?соседних ????????????????????????????????????????????????????????????????????????????????????????

?устройств?Размер?1,9 - 2,4?1,9 - 2,4 ? - ? - ? 2,1 ? 2,5 ? 2,1 ? 2,75

?????????????????????????????????????????????????????????????????????????????????????????????????????????

D ?От оси ?Усл. ? D-1 ? D-3 ? D-1 пл ? D-3 пл ? D-5 ? D-7,5 ? D-10

?вперед до?обозн.? ? ? ? ? ? ?

?стенки ????????????????????????????????????????????????????????????????????????????????????????

?ванны ?Размер? 9 ? 10,25 ? 8 ? 9,5 ? 10,25 ? 11 ? 13,5

?????????????????????????????????????????????????????????????????????????????????????????????????????????

E ?Высота от?Усл. ? E-1 ? E-3 ? E-1 пл ? E-3 пл ? E-5 ? E-7,5 ? E-10

?поверх- ?обозн.? ? ? ? ? ? ?

?ности ? ? ? ? ? ? ? ?

?трамплина? ? ? ? ? ? ? ?

?(платфор-????????????????????????????????????????????????????????????????????????????????????????

?мы) до ?Размер? 5 ? 5 ? 3 ? 3 ? 3 - 3,4 ? 3,2 - 3,4 ? 3,4

?выступа- ? ? ? ? ? ? ? ?

?ющих кон-? ? ? ? ? ? ? ?

?струкций ? ? ? ? ? ? ? ?

?потолка ? ? ? ? ? ? ? ?

?????????????????????????????????????????????????????????????????????????????????????????????????????????

F ?От оси ?Усл. ? F-1 ? F-3 ? F-1 пл ? F-3 пл ? F-5 ? F-7,5 ? F-10

?назад и в?обозн.? ? ? ? ? ? ?

?стороны ? ? ? ? ? ? ? ?

?до высту-? ? ? ? ? ? ? ?

?пающих ????????????????????????????????????????????????????????????????????????????????????????

?конструк-?Размер? 2,5 ? 2,5 ? 2,75 ? 2,75 ? 2,75 ? 2,75 ? 2,75

?ций ? ? ? ? ? ? ? ?

?потолка ? ? ? ? ? ? ? ?

?????????????????????????????????????????????????????????????????????????????????????????????????????????

G ?От оси ?Усл. ? G-1 ? G-3 ? G-1 пл ? G-3 пл ? G-5 ? G-7,5 ? G-10

?вперед ?обозн.? ? ? ? ? ? ?

?до высту-? ? ? ? ? ? ? ?

?пающих ????????????????????????????????????????????????????????????????????????????????????????

?конструк-?Размер? 5 ? 5 ? 5 ? 5 ? 5 ? 5 ? 6

?ций ? ? ? ? ? ? ? ?

?потолка ? ? ? ? ? ? ? ?

?????????????????????????????????????????????????????????????????????????????????????????????????????????

H ?Глубина ?Усл. ? H-1 ? H-3 ? H-1 пл ? H-3 пл ? H-5 ? H-7,5 ? H-10

?воды ?обозн.? ? ? ? ? ? ?

?по оси ? ? ? ? ? ? ? ?

?устрой- ????????????????????????????????????????????????????????????????????????????????????????

?ства для ?Размер?3,4 - 3,8? 3,8 - 4 ? 3,4 ? 3,4 ? 3,8 - 4 ? 4,1 - 4,5 ? 4,5 - 5

?прыжков ? ? ? ? ? ? ? ?

?????????????????????????????????????????????????????????????????????????????????????????????????????????

J/K ?Расстоя- ?Усл. ? J/K-1 ? J/K-3 ?J/K-1 пл?J/K-3 пл? J/K-5 ? J/K-7,5 ? J/K-10

?ние ?обозн.? ? ? ? ? ? ?

?вперед от? ? ? ? ? ? ? ?

?оси и ????????????????????????????????????????????????????????????????????????????????????????

?глубина ?Размер?6/3,3 - ?6/3,7 - ?5/3,3 ?6/3,3- ?6/3,7 - ? 8/4 - 4,4 ?12/4,25 -

?воды на ? ? 3,7? 3,9? ? 3,7? 3,9? ? 4,75

?этом рас-? ? ? ? ? ? ? ?

?стоянии ? ? ? ? ? ? ? ?

?????????????????????????????????????????????????????????????????????????????????????????????????????????

L/M ?Расстоя- ?Усл. ? L/M-1 ? L/M-3 ?L/M-1 пл?L/M-3 пл? L/M-5 ? L/M-7,5 ? L/M-10

?ние в ?обозн.? ? ? ? ? ? ?

?стороны ? ? ? ? ? ? ? ?

?от оси и ????????????????????????????????????????????????????????????????????????????????????????

?глубина ?Размер?2,5/3,3 -?3,25/3,7 -?2,05/3,3?2,65/3,3?4,25/3,7 -? 4,5/4 - 4,4 ?5,25/4,25 -

?воды на ? ? 3,7? 3,9? ? ? 3,9? ? 4,75

?этом рас-? ? ? ? ? ? ? ?

?стоянии ? ? ? ? ? ? ? ?

--------------------------------

<1> В ваннах, предназначаемых для проведения соревнований республиканского и более высокого масштаба, следует принимать максимальные параметры.

<2> За ось, от которой ведется отсчет, принимается вертикаль, проходящая через передний край данного устройства для прыжков, по его продольной оси.

<3> Допустимые отклонения высоты устройств для прыжков: +/- 0,1 м для трамплинов и + 0,1 м для платформ вышек.

<4> При ширине платформ вышек, превышающей минимальную (указанную в таблице), требуемые расстояния C следует увеличивать на 1/2 дополнительной ширины платформы (платформ).

Рис. 13. Величина и направление уклонов поверхности

открытых плоскостных спортивных сооружений

Таблица к рис. 13

???????????????????????????????????????????????????????????????????????????

Наименование ?Применяемый тип ? Максимально допустимая ? Схема

сооружения ? покрытия ? величина уклона ?уклонов

? ???????????????????????????????

? ? продольного ? поперечного ?

???????????????????????????????????????????????????????????????????????????

1. Площадки ?Неводостойкое ? 0,005 ?Не допускается? III

для волейбола ?<*> ???????????????????????????????????????

и бадминтона ? ?Не допускается? 0,004 ? II

????????????????????????????????????????????????????????

?Водостойкое <**>? Без уклона

??????????????????

?Деревянное ?

???????????????????????????????????????????????????????????????????????????

2. Площадки ?Неводостойкое ? 0,005 ?Не допускается? III

для баскетбола ? ???????????????????????????????????????

и гандбола ? ?Не допускается? 0,006 ? II

????????????????????????????????????????????????????????

?Деревянное ? Без уклона

??????????????????

?Асфальтовое ?

??????????????????

?Водостойкое ?

???????????????????????????????????????????????????????????????????????????

3. Площадка для ?Спортивный газон? 0,004 ?Не допускается? III

тенниса (в том ? ???????????????????????????????????????

числе площадь перед? ?Не допускается? 0,008 ? II

отдельно стоящей ????????????????????????????????????????????????????????

тренировочной ?Неводостойкое ? 0,002 ?Не допускается? III

стенкой) ? ???????????????????????????????????????

? ?Не допускается? 0,006 ? II

????????????????????????????????????????????????????????

?Водостойкое ? Без уклона

??????????????????

?Асфальтовое ?

??????????????????

?Бетонное ?

??????????????????

?Деревянное ?

???????????????????????????????????????????????????????????????????????????

4. Площадка для ?Неводостойкое ? 0,010 ?Не допускается? III

настольного тенниса? ???????????????????????????????????????

? ?Не допускается? 0,010 ? II

????????????????????????????????????????????????????????

?Водостойкое ? Без уклона

??????????????????

?Асфальтовое ?

??????????????????

?Деревянное ?

???????????????????????????????????????????????????????????????????????????

5. Площадка ?Асфальтовое ? Без уклона

для городков: ??????????????????

а) "города" ?Бетонное ?

??????????????????

?Металлическое ?

??????????????????

?Деревянное ?

???????????????????????????????????????????????????????????????????????????

б) "коны" ?Неводостойкое ? 0,005 ?Не допускается? III

и "полуконы" ? ???????????????????????????????????????

? ?Не допускается? 0,010 ? II

????????????????????????????????????????????????????????

?Водостойкое ? Без уклона

???????????????????????????????????????????????????????????????????????????

в) остальная ?Естественный ? Не нормируется

поверхность ?травяной покров ?

площадки ??????????????????

?Неводостойкое ?

??????????????????

?Водостойкое ?

???????????????????????????????????????????????????????????????????????????

6. Поле для футбола?Спортивный газон? 0,008 ? 0,008 ? I

????????????????????????????????????????????????????????

?Неводостойкое ? 0,006 ? 0,006 ? I

? ???????????????????????????????????????

? ?Не допускается? 0,006 ? II

????????????????????????????????????????????????????????

?Водостойкое ? 0,004 ? 0,004 ? I

? ???????????????????????????????????????

? ?Не допускается? 0,004 ? II

???????????????????????????????????????????????????????????????????????????

7. Поле для регби ?Спортивный газон? 0,008 ? 0,008 ? I

и хоккея на траве ? ???????????????????????????????????????

? ?Не допускается? 0,008 ? II

???????????????????????????????????????????????????????????????????????????

8. Места для легкой?Неводостойкое ? 0,001 ? 0,010 ? -

атлетики: ? ? ? ?

а) прямые беговые ? ? ? ?

дорожки, дорожки ? ? ? ?

для разбега ????????????????????????????????????????????????

в прыжках ?Водостойкое ? 0,001 ? 0,010 ?

в длину, с шестом ? ? ? ?

и тройном прыжке, ? ? ? ?

в метании копья, ? ? ? ?

гранаты и мяча ? ? ? ?

???????????????????????????????????????????????????????????????????????????

б) сектор для ?Неводостойкое ? 0,001 ? 0,005 ? II

разбега в прыжках ? ? ? ? и III

в высоту ????????????????????????????????????????????????????????

?Водостойкое ? Без уклона

???????????????????????????????????????????????????????????????????????????

в) площадки ?Асфальтовое ? Без уклона

(ограниченные ??????????????????

кольцом) для толка-?Бетонное ?

ния ядра, метания ??????????????????

диска и молота ?Деревянное ?

??????????????????

?Неводостойкое ?

??????????????????

?Водостойкое ?

???????????????????????????????????????????????????????????????????????????

г) секторы для ?Естественный ? 0,003 ? 0,006 ? II

приземления диска и?травяной покров ? ? ? и III

копья (при ? ? ? ?

расположении вне ? ? ? ?

спортивного ядра) ? ? ? ?

???????????????????????????????????????????????????????????????????????????

д) сектор ?Естественный ? 0,003 ? 0,006 ? II

(коридор) для ?травяной покров ? ? ? и III

приземления молота,????????????????????????????????????????????????????????

мяча и гранаты (при?Неводостойкое ? 0,001 ? 0,005 ? II

расположении вне ? ? ? ? и III

спортивного ядра) ????????????????????????????????????????????????????????

?Водостойкое ? Без уклона ? 0,003 ? II

???????????????????????????????????????????????????????????????????????????

е) сектор для ?Неводостойкое ? 0,001 ? 0,005 ? II

приземления ядра ? ? ? ? и III

????????????????????????????????????????????????????????

?Водостойкое ? Без уклона ? 0,001 ? II

--------------------------------

<*> Неводостойкие покрытия - спецсмеси из различных инертных материалов с применением влагоемких вяжущих, подобранные по принципу оптимальной грунтовой смеси.

<**> Водостойкие покрытия - спецсмеси из различных материалов с применением синтетических и других невлагоемких вяжущих или специальные покрытия из синтетических и других невлагоемких материалов.

Примечания. 1. На площадках для спортивных игр при применении водостойких асфальтовых и бетонных покрытий допускается принимать уклон 0,002 - 0,003.

2. На площадках для городков при использовании схемы II для "конов" и "полуконов" уклон следует принимать односторонним.

3. При расположении поля для футбола (регби, хоккея на траве) в составе спортивного ядра (см. рис. 9) должна применяться только схема I.

4. На спортивных ядрах все точки внутреннего периметра круговой беговой легкоатлетической дорожки должны иметь одну вертикальную отметку.

5. Приведенный в п. 8 "а" продольный уклон допускается по направлению бега (разбега).

6. Приведенный в п. 8 "г", "д", "е" продольный уклон допускается в сторону кругов или дорожек разбега.

7. Требования к уклонам поверхности площадок для подготовительных занятий в бассейнах следует принимать применительно к площадкам для баскетбола и гандбола.

Рис. 14. Схемы профилей продольных стенок ванн (размеры в м)

А - вариант с бортом, не выступающим над уровнем воды;

Б - вариант с бортом, выступающим над уровнем воды;

а - дно ванны; б - уступ для отдыха; в - переливной желоб

(пенное корытце); г - обходная дорожка; д - трап для сброса

в канализацию; е - борт ванны;

ж - решетка переливного желоба

Требования к проектированию

1. Кромка борта при варианте А и кромка переливного желоба при варианте Б должны быть закругленными и иметь по всей длине одну вертикальную отметку.

2. Верхняя плоскость борта при варианте Б должна быть нескользкой.

3. При варианте Б переливной желоб в нишах для лестниц (см. рис. 16) допускается не устраивать.

4. Уступ для отдыха устраивается в местах, где глубина воды более 1,25 м.

5. Решетка переливного желоба должна устанавливаться заподлицо с поверхностью обходной дорожки.

6. В ваннах для обучения неумеющих плавать борт следует проектировать по варианту Б, а ширину борта поверху допускается уменьшать до 0,25 м.

7. В крытых ваннах длиной 50 м продольные стенки ванны следует предусматривать по варианту А.

8. В ваннах для спортивного плавания шириной 25 м, предназначаемых для плавания поперек ванны, при выполнении профиля продольных стенок по варианту А по всей длине стенки должен предусматриваться экран, как это указано на рис. 15 для торцовых стенок.

Рис. 15. Схемы профилей торцовых стенок ванн и устройства

стартовых тумбочек (с поручнями для старта в плавании

на спине) (размеры в м)

А - вариант с бортом, не выступающим над уровнем воды,

и стартовой тумбочкой с комбинированным поручнем;

Б - вариант с бортом, выступающим над уровнем воды,

и стартовыми тумбочками с горизонтальным (I)

и вертикальным (II) поручнями;

а - переливной желоб; б - обходная дорожка;

в - решетка переливного желоба (заподлицо с поверхностью

обходной дорожки); г - стартовая тумбочка;

- комбинированный поручень;

- горизонтальный поручень;

- вертикальный поручень; е - ступенька; ж - экран

Требования к проектированию

1. Профиль торцовой стенки может предусматриваться по варианту А только в случаях, когда продольные стенки выполняются также с бортом, не выступающим над уровнем воды. Торцовую стенку допускается предусматривать по варианту Б независимо от профиля, принятого для продольных стенок.

2. Уступ для отдыха (см. рис. 14) по торцовым стенкам ванн для спортивного плавания не предусматривается.

3. Стартовые тумбочки следует предусматривать по одной или обеим торцовым стенкам ванн для спортивного плавания при глубине воды у тумбочки не менее 1,8 м и располагать их по оси каждой дорожки.

4. Рабочая поверхность тумбочки должна быть нескользкой.

5. Ступенька должна предусматриваться при высоте тумбочки >= 0,55 м, считая от поверхности обходной дорожки.

6. Экран (стационарный или съемный) должен предусматриваться по всей длине стенки, заподлицо с ее внутренней плоскостью, иметь нескользкую поверхность (обращенную к ванне), быть прочным и жестким.

7. Поручни для старта в плавании на спине следует предусматривать комбинированные, горизонтальные или вертикальные.

Рис. 16. Схема лестницы для выхода из ванны (размеры в м)

а - разновысокие поручни; б - ступени;

в - уступ для отдыха; г - уровень воды в ванне; д - ниша

Требования к проектированию

В ваннах для спортивного плавания и для водного поло лестницы должны размещаться в нишах и доходить до уступа, не выступая из плоскости стенки ванны. В остальных ваннах допускается произвольное устройство лестниц.

Рис. 17. Размещение закладных устройств и разметка ванны

для спортивного плавания (размеры в м)

Закладные устройства: а - гнездо под стойку для шнура

повторного старта; б - гнездо под стойку для шнура

с сигнальными флажками; в - крюк для крепления

разделительных поплавков разметки дорожек,

имеющих ширину 2,5 м каждая.

Разметка осей дорожек: г - на торцовых стенках; д - на дне

Требования к проектированию

1. Закладные устройства не должны выступать из плоскости стенок ванны.

2. Полосы разметки осей дорожек должны быть цветными, контрастно выделяющимися на фоне стенок и дна; отклонение от приведенных размеров допускается в пределах +/- 0,05 м.

3. Допускается уменьшенная ширина дорожки (но не менее чем до 1,9 м) без изменения расстановки стартовых тумбочек и разметки осей дорожек, принимаемых для нормальной ширины дорожки 2,5 м. В этом случае предусматриваются дополнительные крюки для крепления разделительных поплавков.

Рис. 18. Размещение закладных устройств и разметка ванны

для игры в водное поло (размеры в м)

Закладные устройства: а - для крепления плавучей разметки

границ поля (в ваннах шириной 20 м и менее продольными

границами поля служат стенки ванны); б - для опускания

на дно поплавка под мяч; в - для установки ворот

(предусматриваются в зависимости

от принятой конструкции их крепления).

Разметка (на продольных бортах) и ее цвет:

г - по двухметровой линии - красная;

д - по четырехметровой линии - желтая;

е - по средней линии и по линии ворот - белая

Требования к проектированию

1. Для бассейнов с ванной длиной 50 и 33 1/3 м следует принимать размеры поля, глубину воды и расстояние от ворот до торцовой стенки, приведенные на рисунке. В ваннах меньшей длины и ширины допускается уменьшение размеров поля для игры и глубины воды, но не менее чем до 20 x 8 x 1 м.

2. Закладные устройства не должны выступать из плоскости стенок и дна ванны.

Рис. 19. Принципиальная схема тира

А - стрелковый павильон; Б - стрелковая галерея;

В - огневой рубеж; Г - блиндаж; Д - дистанция стрельбы;

Е - ход сообщения (закрытый, траншея, коридор);

Ж - замишенное пространство;

И - "окно" для мишеней и показчиков;

I - вспомогательные помещения; II - огневая зона;

III - огневые позиции (стрелковые места);

IV - зона (проход) для судей линии огня;

V - зона для представителей команд, тренеров и зрителей;

1 - линия огня; 2 - линия мишеней;

3 - стена, замыкающая тир (пулеприемный вал);

4 - барьер; 5 - боковая стена (вал, перехваты);

6 - границы излетного поля

(при открытых тирах без перехватов)

Требования к проектированию

1. В крытом тире все помещения и сооружения тира следует предусматривать в одном объеме. Потолок и стены огневой зоны должны быть пуленепробиваемыми.

В полуоткрытом тире огневая зона должна ограждаться боковыми и торцовой пуленепробиваемыми стенами, а вместо потолка предусматривается система пуленепробиваемых поперечных перехватов (траверс); в зависимости от климатических условий стрелковая галерея отделяется от огневой зоны теплоизолирующей стеной с бойницами и дверью.

В открытом тире огневая зона должна ограждаться боковыми и пулеприемными земляными залами, а за их пределами предусматриваются зоны безопасности ("излетные поля") в соответствии с требованиями п. 2.24 настоящей главы. По периметру участка открытый тир должен иметь ограждения, препятствующие попаданию людей и животных в простреливаемое пространство, и предупредительные надписи.

Примечания. 1. Торцовую стену полуоткрытого тира допускается заменять земляным валом, а боковые стены - системой пуленепробиваемых боковых перехватов с ограждениями между ними, исключающими попадание в зону людей и животных.

2. В открытых тирах допускается вместо "излетных полей" предусматривать устройство системы поперечных перехватов.

2. Расчетная дистанция стрельбы (Д - расстояние между линией огня 1 и линией мишеней 2) должна приниматься в направлении, перпендикулярном к линии огня; при этом линия огня, отмечаемая на полу огневых позиций III краской или рейкой, устанавливаемой заподлицо с полом, должна на 0,5 м отступать от переднего края внутрь огневых позиций.

3. Линия мишеней 2 должна располагаться параллельно линии огня 1, а мишени размещаются против каждой огневой позиции.

4. Отклонения в длине расчетной дистанции стрельбы и смещения огневой позиции от линии, перпендикулярной к мишеням, не должны превышать величин, приведенных в таблице.

5. Огневая зона II должна иметь ширину у огневого рубежа В не менее длины линии огня, а у мишеней - не менее длины линии мишеней.

6. Барьер 4, отделяющий огневой рубеж В от зоны для представителей команд, тренеров и зрителей V, должен быть высотой 0,8 - 1 м.

Таблица к рис. 19

???????????????????????????????????????????????????????????????????????????

Дистанция ? Допустимая величина отклонения, м

стрельбы, ????????????????????????????????????????????????????????????????

м ? длина дистанции ? отклонения от перпендикуляра к мишени

? (в обе стороны) ??????????????????????????????????????????????

? ? по горизонтали ? по вертикали (считая

? ?(в каждую из сторон)?от пола огневых позиций)

???????????????????????????????????????????????????????????????????????????

10 ? 0,05 ? Не допускается ? +/- 0,2

???????????????????????????????????????????????????????????????????????????

25 ? 0,1 ? Не допускается ? +/- 0,2

???????????????????????????????????????????????????????????????????????????

50 ? 0,2 ? До 1 ? +/- 0,75

???????????????????????????????????????????????????????????????????????????

100 ? 0,5 ? До 2 ? +/- 2,5

???????????????????????????????????????????????????????????????????????????

300 ? 1 ? До 6 ? +/- 4

Примечания. 1. При скоростной стрельбе по движущейся мишени "бегущий кабан" указанные отклонения относятся к положению, когда мишень находится в середине "окна".

2. При скоростной стрельбе по поворачивающимся фигурным мишеням центры мишеней должны быть на 1 - 1,5 м выше пола огневых позиций.

Рис. 20. Схема взаимосвязей вспомогательных помещений

между собой и с основными помещениями и сооружениями

отдельно стоящих крытого и полуоткрытого тиров

1 - вестибюль; 2 - гардеробная верхней одежды;

3 - комнаты для ожидания; 4 - основные помещения тира;

5 - помещение (место) охраны (дежурный вахтер);

6 - кабинет начальника тира; 7 - общее служебное помещение

административного персонала;

8 - бытовое помещение обслуживающего персонала;

9 - кладовая хозяйственного инвентаря и материалов;

10 - учебный класс; 11 - стрелковый кабинет;

12 - комната инструкторского и тренерского состава;

13 - оружейная мастерская; 14 - склад оружия;

15 - склад боеприпасов; 16 - комната для чистки оружия;

17 - раздевальная; 18 - душевая; 19 - уборная;

20 - кладовая (место) для инвентаря стрелковой галереи;

21 - помещение (место) для судейской комиссии

по определению результатов (КОР);

22 - кладовая для оборудования и инвентаря блиндажа

Рис. 21. Схема расположения и габариты бойниц (размеры в м)

Бойницы для стрельбы из положения:

а - лежа; б - с колена; в - стоя

Рис. 22. Схемы определения размеров, местоположения

и количества перехватов в огневых зонах полуоткрытых тиров

(размеры в м)

I - поперечных; II - боковых;

А - пол огневых позиций; Б - стена с бойницами;

В - козырек; Г - поперечный перехват;

Д - верх мишени; Е - пулеприемный вал;

Ж - расчетная точка вылета пуль;

И - >= 0,3 для боевого оружия,

>= 0,2 для малокалиберного оружия;

К - >= 3 при дистанции стрельбы 25 и 50 м,

К >= 5 при дистанции стрельбы 100 и 300 м;

Л - "пол" огневой зоны; М - огневые позиции;

Н - линия мишеней; О - ограждение, предотвращающее

попадание в огневую зону людей и животных;

П - боковой перехват

Требования к проектированию

1. Поперечные перехваты и козырек следует предусматривать на всю ширину огневой зоны и размещать параллельно линии огня.

2. Конструкция перехватов должна исключать рикошеты и образование осколков.

3. Количество и расположение перехватов следует принимать для максимальной длины дистанции стрельбы в данном тире с общим огневым рубежом при стрельбе на все (включая промежуточные) дистанции.

Рис. 23. Схема укрытия на линии мишеней в тире

для скоростной стрельбы по движущейся мишени

"бегущий кабан" (размеры в м)

а - вид с огневого рубежа; б - блиндаж (поперечный разрез);

в - план укрытия (фрагмент);

1 - линия движения мишени; 2 - площадка для показчика

(при применении электрифицированных демонстрационных

устройств не предусматривается); 3л - левый блиндаж;

3п - правый блиндаж; 4 - демонстрационная мишень;

5 - движущаяся мишень; 6 - нижняя граница простреливаемого

пространства; 7 - пулеприемный вал; 8 - боковой вал;

9 - противорикошетный вал; 10 - крыша (навес) над блиндажом;

11 - траншея; 12 - передняя стенка укрытия;

x - ширина зоны перемещающейся мишени и механизмов,

определяемая в зависимости от принятых конструкций последних

Требования к проектированию

1. В средней части укрытия 11 должно предусматриваться открытое пространство ("окно"), в котором мишень при ее движении полностью просматривается с огневого рубежа. Протяженность "окна" 10 м (+/- 0,1 м).

2. Пол укрытия на всем его протяжении следует предусматривать на одной отметке.

3. В тирах, предназначаемых для попеременного проведения различных видов стрельбы, траншею вдоль "окна" для стрельбы по движущейся мишени допускается использовать как блиндаж для стрельбы по мишеням с черным кругом.

Рис. 24. Заглубленный блиндаж в тирах для стрельбы

по мишеням с черным кругом и по фигурным мишеням

(размеры в м)

А - защитный земляной вал; Б - козырек; В - "окно";

Г - линия мишеней; Д - месторасположение мишенной установки;

Е - несущая конструкция козырька (балка); Ж - выступ стены,

на который опирается балка; И - приямок (предусматривается

при мишенной установке, для которой недостаточна

высота блиндажа)

Требования к проектированию

1. Блиндажи следует располагать вдоль линии мишеней по всей ширине огневой зоны.

2. В тирах для стрельбы из малокалиберного оружия допускается уменьшение высоты (глубины) блиндажа до 2 м, а в тирах для скоростной стрельбы по фигурным мишеням (в зависимости от конструкции мишенной установки) - увеличение высоты блиндажа до 2,4 м.

Рис. 25. Размеры мест на трибунах (в м)

а - для сидения; б - для стояния

В показателях, приведенных дробью, числитель соответствует

требованиям для открытых сооружений,

знаменатель - для крытых

Требования к проектированию

1. При высоте подступенка h, определяемой расчетом расположения зрительских мест в профиле трибуны (см. п. 3.93 настоящей главы), превышающей 0,3 м, у сидений следует предусматривать устройство спинок.

2. На сооружениях для лыжного спорта следует предусматривать подъем пола первого ряда трибуны для стояния z над прилежащей поверхностью исходя из превышения не менее чем на 0,2 м средней из максимальных ежегодных значений толщины снегового покрова за многолетний (не менее 10 лет) период в данной местности.

3. Вдоль рядов трибуны для стояния следует предусматривать устройство ограждения (перила на стойках), устанавливаемого перед первым рядом и через каждые последующие 5 - 6 рядов.

4. На трибунах для стояния допускается размещение зрителей в каждом ряду трибуны по два человека (стоя друг за другом) с соответствующим увеличением глубины ряда.

Рис. 26. Расположение наблюдаемой точки F

при соревнованиях по различным видам спорта

Спортивные игры (исключая хоккей и настольный теннис): F - ближайшая к трибуне точка на границе поля для игры на уровне его поверхности (на универсальных площадках, предназначаемых для попеременного использования по нескольким видам ручных игр, включая гандбол, точку F, принимаемую для гандбола, допускается отодвигать внутрь площадки, но не далее, чем до следующей границы поля для игры): а - ближайшая граница поля для игры.

Фигурное катание на коньках (при неснятых бортах) и хоккей: F - ближайшая к трибуне точка, лежащая на верхнем крае борта:

- вертикальный угол, лежащий между лучом зрения зрителя 1-го ряда и горизонталью; б - борт.

Беговая легкоатлетическая и конькобежная дорожки: F - точка на оси, ближайшей к трибуне отдельной дорожки, не выше 0,5 м от ее поверхности: в - ось ближайшей к трибуне беговой дорожки; при размещении дорожки в составе спортивного ядра с футбольным полем точка F должна приниматься на поверхности беговой легкоатлетической дорожки по внутренней бровке первой (ближайшей к футбольному полю) беговой дорожки.

Плавание и прыжки в воду:

Плавание: F - точка на поверхности воды по оси ближайшей к трибуне дорожки (при числе дорожек более восьми крайние дорожки сверх восьми не учитываются); г - ось дорожки.

Прыжки в воду: F - точка на поверхности воды по продольной оси ближайшего к трибуне устройства для прыжков; д - устройство для прыжков.

Лыжные гонки и горнолыжный спорт: F - точка на середине финишного створа на 0,2 м ниже уровня пола (прохода) 1-го ряда трибуны; е - середина финишного створа.

Прыжки на лыжах с трамплина: F - наинизшая точка на продольной оси горы приземления трамплина на уровне не более 0,3 м от ее поверхности (без учета снегового покрова); ж - продольная ось трамплина.

Для акробатики, спортивной и художественной гимнастики, фигурного катания на коньках (без хоккейных бортов), бокса, борьбы, тяжелой атлетики, фехтования и настольного тенниса F принимается в точке на поверхности наблюдаемой площади (гимнастического помоста, льда, ринга, борцовского ковра, помоста для штанги, настила с фехтовальными дорожками и стола для настольного тенниса) по ее ближайшей к трибуне границе.

Для пулевой стрельбы F принимается в точке на середине нижнего края информационного щита, демонстрационной мишени или иного (в том числе электрифицированного) устройства, предусматриваемого проектом для информации зрителей.

Рис. 27. Проемы для выдачи и приема лыж (размеры в м)

а - Т-образный проем; б - горизонтальный проем

Требованию к проектированию

Расстояния между вертикальными осями Т-образных проемов не менее 1,5 м, а между осями горизонтальных проемов - не менее 2,5 м.

Приложение 2

ОПРЕДЕЛЕНИЕ ПАРАМЕТРОВ ТРАМПЛИНОВ

ДЛЯ ПРЫЖКОВ НА ЛЫЖАХ, РАЗМЕЩЕНИЯ СУДЕЙСКИХ ВЫШЕК,

ТРЕНЕРСКИХ ТРИБУН (ПОМОСТОВ)

И ДОПОЛНИТЕЛЬНЫХ СТАРТОВЫХ ПЛОЩАДОК

1. Профиль лыжного трамплина (рис. 1) должен обеспечивать безопасность прыжков на лыжах в пределах расчетной длины прыжка L.

Рис. 1. Схема трамплина для прыжков на лыжах

P - проектная точка;

K - критическая точка - начало вогнутой части горы приземления;

O - край стола отрыва;

- основание стола отрыва;

M - расстояние от P до K - наклонная прямая вставка;

L - расстояние от края стола отрыва O до P - расчетная длина прыжка (вдоль пунктирной линии);

- расстояние от края стола отрыва O до критической точки K (L + M);

H - вертикальная проекция расчетной длины прыжка L;

N - горизонтальная проекция расчетной длины прыжка L;

H:N - отношение величины вертикальной проекции L к величине ее горизонтальной проекции;

a - угол наклона стола отрыва;

b - угол наклона вставки M;

- угол наклона горы приземления у основания стола отрыва;

c - угол наклона прямого участка горы разгона;

- радиус кривизны вогнутой части горы разгона - переходной кривой от наклонного прямого участка горы разгона до стола отрыва;

- радиус кривизны вогнутой части горы приземления - переходной кривой от наклонной прямой вставки горы приземления до площадки остановки;

- радиусы кривизны выпуклой части горы приземления - переходных кривых от основания стола отрыва до прямой вставки горы приземления;

- в начале выпуклой части горы приземления (у основания стола отрыва);

- в конце выпуклой части горы приземления (в точке P);

T - длина стола отрыва;

S - высота стола отрыва;

E - длина горы разгона от верхней стартовой площадки до стола отрыва;

e - длина участка горы разгона, на котором располагаются дополнительные стартовые площадки (зона дополнительных стартовых площадок);

- длина основной (верхней) стартовой площадки;

- ширина горы разгона;

- ширина стола отрыва (по его краю);

- ширина горы приземления у основания стола отрыва;

- ширина горы приземления в точке K;

A - длина горизонтальной площадки остановки;

D - расстояние от края стола отрыва O до края нижней кабины судейской вышки (горизонтальная проекция);

d - расстояние от пола нижней кабины судейской вышки до края стола отрыва (вертикальная проекция);

Q - расстояние от оси трамплина по горизонтали до нижнего края фронта кабин судейской вышки;

f - расстояние от переднего края трибуны (помоста) для тренеров до визуальной линии x;

x - визуальная линия - линия, проходящая от основной стартовой площадки к судейской вышке по фронту ее кабин;

G - полотно (рабочая поверхность).

ТАБЛИЦЫ ДЛЯ ОПРЕДЕЛЕНИЯ СКОРОСТИ НА СТОЛЕ ОТРЫВА

И УГЛОВ a и b (к рис. 1)

А) ДЛЯ ТРАМПЛИНОВ С РАСЧЕТНОЙ ДЛИНОЙ ПРЫЖКА ОТ 80 ДО 90 М

?????????????????????????????????????????????????????????????????????????????

H:N

?????????????????????????????????????????????????????????????????????????????

L,? 0,51 ? 0,52 ? 0,53 ? 0,54 ? 0,55

м ???????????????????????????????????????????????????????????????????????????

?v , ?a, ?b, ?v , ?a, ?b, ?v , ?a, ?b, ?v , ?a, ?b, ?v , ?a, ?b,

? 0 ?град?град? 0 ?град?град? 0 ?град?град? 0 ?град?град? 0 ?град?град

?м/с ? ? ?м/с ? ? ?м/с ? ? ?м/с ? ? ?м/с ? ?

?????????????????????????????????????????????????????????????????????????????

80?26,7? 9 ? 38 ?26,4?9,5 ? 38 ?26,1? 10 ? 38 ?25,8?10,5? 38 ?25,5? 11 ? 38

?????????????????????????????????????????????????????????????????????????????

85?27,4? 9 ? 38 ?27,1? 9 ? 38 ?26,8?9,5 ?38,5?26,5? 10 ?38,5?26,2?10,5?38,5

?????????????????????????????????????????????????????????????????????????????

90?28,1?8,5 ? 38 ?27,8? 9 ? 38 ?27,5?9,5 ?38,5?27,2? 10 ?38,5?26,9?10,5?38,5

Б) ДЛЯ ТРАМПЛИНОВ С РАСЧЕТНОЙ ДЛИНОЙ ПРЫЖКА ОТ 60 ДО 70 М

?????????????????????????????????????????????????????????????????????????????

H:N

?????????????????????????????????????????????????????????????????????????????

L,? 0,49 ? 0,50 ? 0,51 ? 0,52 ? 0,53

м ???????????????????????????????????????????????????????????????????????????

?v , ?a, ?b, ?v , ?a, ?b, ?v , ?a, ?b, ?v , ?a, ?b, ?v , ?a, ?b,

? 0 ?град?град? 0 ?град?град? 0 ?град?град? 0 ?град?град? 0 ?град?град

?м/с ? ? ?м/с ? ? ?м/с ? ? ?м/с ? ? ?м/с ? ?

?????????????????????????????????????????????????????????????????????????????

60?23,5? 9 ? 37 ?23,2?9,5 ? 37 ?22,9? 10 ? 37 ?22,6?10,5?37,5?22,3? 11 ?37,5

?????????????????????????????????????????????????????????????????????????????

65?24,4? 9 ? 37 ?24,1?9,5 ? 37 ?23,8?9,5 ?37,5?23,5? 10 ?37,5?23,2?10,5?37,5

?????????????????????????????????????????????????????????????????????????????

70?25,3? 9 ?37,5? 25 ? 9 ?37,5?24,7?9,5 ?37,5?24,4? 10 ?37,5?24,1?10,5?37,5

В) ДЛЯ ТРАМПЛИНОВ С РАСЧЕТНОЙ ДЛИНОЙ ПРЫЖКА ОТ 20 ДО 50 М

????????????????????????????????????????????????????????????????????????????????????????????

H:N

????????????????????????????????????????????????????????????????????????????????????????????

L,? 0,40 ? 0,42 ? 0,44 ? 0,46 ? 0,48 ? 0,50

м ??????????????????????????????????????????????????????????????????????????????????????????

?v , ?a, ?b, ?v , ?a, ?b, ?v , ?a, ?b, ?v , ?a, ?b, ?v , ?a, ?b, ?v , ?a, ?b,

? 0 ?град?град? 0 ?град?град? 0 ?град?град? 0 ?град?град? 0 ?град?град? 0 ?град?град

?м/с ? ? ?м/с ? ? ?м/с ? ? ?м/с ? ? ?м/с ? ? ?м/с ? ?

????????????????????????????????????????????????????????????????????????????????????????????

20?16,1?7,5 ? 28 ?15,8? 8 ? 29 ?15,4?8,5 ? 30 ?15,1? 9 ?30,5? - ? - ? - ? - ? - ? -

????????????????????????????????????????????????????????????????????????????????????????????

25?17,5? 7 ?29,5?17,2?7,5 ?30,5?16,2? 8 ?31,5?16,8? 9 ? 32 ? - ? - ? - ? - ? - ? -

????????????????????????????????????????????????????????????????????????????????????????????

30?18,8?6,5 ? 31 ?18,5? 7 ? 32 ?18,2?7,5 ?32,5?18,1?8,5 ? 33 ?17,9?9,5 ?33,5? - ? - ? -

????????????????????????????????????????????????????????????????????????????????????????????

35? - ? - ? - ?19,6?6,5 ?32,5?19,6?7,5 ?33,5?19,4?8,5 ? 34 ?19,2?9,5 ?34,5? - ? - ? -

????????????????????????????????????????????????????????????????????????????????????????????

40? - ? - ? - ?20,7? 6 ?33,5?20,5? 7 ?34,5?20,4? 8 ? 35 ?20,2? 9 ?35,5? 20 ? 10 ? 36

????????????????????????????????????????????????????????????????????????????????????????????

45? - ? - ? - ? - ? - ? - ? - ? - ? - ?21,3? 8 ? 35 ?21,1? 9 ? 36 ? 21 ? 10 ?36,5

????????????????????????????????????????????????????????????????????????????????????????????

50? - ? - ? - ? - ? - ? - ? - ? - ? - ?22,3? 8 ? 36 ?22,1? 9 ?36,5?21,9? 10 ? 37

Примечания. 1. Величина углов a и b может отклоняться на 0,5° от приведенной в таблицах.

2. При проектировании трамплинов расчетную длину прыжка следует принимать округленной (кратно 5 м).

3. Расчетную длину прыжка трамплинов, предназначаемых для всесоюзных и международных соревнований, следует принимать 70 и 90 м.

ТАБЛИЦА ДЛЯ ОПРЕДЕЛЕНИЯ ДЛИНЫ РАЗГОНА E (к рис. 1)

?????????????????????????????????????????????????????????????????????????????????????????????????????????

E, м

?????????????????????????????????????????????????????????????????????????????????????????????????????????

V ,?c ? 27,5° ? 30° ? 32,5° ? 35° ? 37,5°

0 ??????????????????????????????????????????????????????????????????????????????????????????????????????

м/с?a ?8°?9° ?10°?11°?12°?8° ?9° ?10°?11°?12°?8° ?9° ?10°?11°?12°?8° ?9° ?10°?11°?12°?8° ?9° ?10°?11°?12°

?????????????????????????????????????????????????????????????????????????????????????????????????????????

20 ? 68 ?66 ?65 ?64 ?63 ?63 ?62 ?61 ?60 ?59 ?60 ?59 ?58 ?57 ?56 ?57 ?56 ?55 ?54 ?53 ?55 ?54 ?53 ?52 ?51

?????????????????????????????????????????????????????????????????????????????????????????????????????????

21 ? 76 ?75 ?74 ?72 ?71 ?71 ?70 ?69 ?67 ?66 ?67 ?66 ?65 ?64 ?62 ?64 ?63 ?62 ?61 ?59 ?62 ?61 ?60 ?59 ?57

?????????????????????????????????????????????????????????????????????????????????????????????????????????

22 ? 85 ?83 ?82 ?80 ?79 ?79 ?78 ?76 ?75 ?73 ?74 ?73 ?72 ?71 ?69 ?71 ?70 ?69 ?68 ?66 ?68 ?67 ?66 ?65 ?63

?????????????????????????????????????????????????????????????????????????????????????????????????????????

23 ? 94 ?93 ?91 ?90 ?88 ?87 ?86 ?84 ?83 ?81 ?82 ?81 ?79 ?78 ?76 ?79 ?78 ?76 ?74 ?72 ?75 ?74 ?72 ?71 ?69

?????????????????????????????????????????????????????????????????????????????????????????????????????????

24 ? 104 ?103?101?99 ?97 ?97 ?95 ?93 ?91 ?89 ?91 ?90 ?88 ?86 ?84 ?87 ?86 ?84 ?82 ?80 ?83 ?82 ?80 ?78 ?76

?????????????????????????????????????????????????????????????????????????????????????????????????????????

25 ? 115 ?113?111?109?107?106?104?102?100?98 ?100?99 ?97 ?95 ?93 ?96 ?94 ?92 ?90 ?88 ?92 ?90 ?88 ?86 ?84

?????????????????????????????????????????????????????????????????????????????????????????????????????????

26 ? 127 ?125?122?120?117?117?115?113?111?108?110?108?106?104?101?105?103?101?99 ?96 ?101?99 ?97 ?95 ?92

?????????????????????????????????????????????????????????????????????????????????????????????????????????

27 ? 139 ?137?134?132?129?128?126?123?121?118?121?119?116?114?111?115?113?110?108?105?110?108?106?104?101

?????????????????????????????????????????????????????????????????????????????????????????????????????????

28 ? 155 ?152?148?145?141?141?138?135?132?129?132?130?127?124?121?126?124?121?118?115?121?119?116?113?110

?????????????????????????????????????????????????????????????????????????????????????????????????????????

29 ? 171 ?167?162?158?153?155?152?148?145?141?145?142?139?136?132?138?135?132?129?126?132?130?127?124?121

?????????????????????????????????????????????????????????????????????????????????????????????????????????

30 ? 187 ?182?177?173?168?168?165?162?159?155?158?155?151?148?144?150?147?144?141?137?144?141?138?135?132

Примечание. При промежуточных значениях

величину длины разгона следует определять по интерполяции, а при значениях

менее 20 м/с или более 30 м/с - по экстраполяции.

2. В соответствии с заданной расчетной длиной прыжка L принимается отношение величины вертикальной проекции L к величине ее горизонтальной проекции - H:N; при этом для трамплинов с расчетной длиной прыжка от 80 до 90 м H:N следует принимать в пределах 0,51 - 0,55; с расчетной длиной прыжка от 60 до 70 м - в пределах 0,49 - 0,53 и с расчетной длиной прыжка от 20 до 50 м - в пределах 0,40 - 0,50.

Исходя из заданной расчетной длины прыжка L и принятого H:N, пользуясь таблицами к рис. 1, определяются параметры трамплина - углы a, b, c, длина E и скорость на столе отрыва

3. Длина основной стартовой площадки

должна приниматься 4 - 5 м.

Дополнительные стартовые площадки (см. п. 3.60 настоящей главы) должны размещаться равномерно в пределах зоны e. Длина зоны определяется по формуле: e = от 0,18 E до 0,2 E.

При пологой горе разгона величина e может быть увеличена.

Самая нижняя стартовая площадка должна быть расположена на нижней границе зоны e.

Расстояние между площадками по вертикали не должно превышать 1 м.

Дополнительные стартовые площадки должны иметь ширину не менее 1,2 м и длину 3 м каждая.

4. Радиус вогнутой части горы разгона от прямого участка до стола отрыва

определяется по формуле

5. Длина стола отрыва T определяется по формуле

Высота стола S определяется по формуле

6. Выпуклая часть горы приземления должна начинаться у основания стола отрыва под углом

и заканчиваться в расчетной точке P под углом b.

Кривизна выпуклой части горы приземления определяется двумя радиусами:

- в верхней части и

- в нижней; примерно в средней части кривые должны быть плавно сопряжены.

Величина угла

и радиусы

определяются по формулам:

;

7. Длина наклонной прямой вставки M на горе приземления должна определяться по формуле

M = 0,25L (+/- 10%).

Отклонение в величине угла b разрешается на +/- 1° в сравнении с величинами, указанными в таблицах. При изменении угла b должен быть соответственно изменен угол a.

8. Вогнутая часть горы приземления должна начинаться в критической точке K, заканчиваться у начала площадки остановки и иметь кривизну с постоянным радиусом

, определяемым по формуле:

9. Ширина полотна горы разгона

должна приниматься от 3 до 4 м; ширина стола отрыва

должна быть 4 - 6 м.

Ширина горы приземления у основания стола отрыва

должна превышать ширину стола

не менее чем на 2 м; в месте расположения критической точки K ширина горы приземления

определяется по формуле:

При применении искусственного покрытия ширину его на отдельных частях трамплина допускается принимать уменьшенной.

10. Длина горизонтальной площадки остановки A должна приниматься от 4 до

; при наличии контруклона (в пределах 10 - 15°) длина может быть соответственно уменьшена.

11. Местоположение судейской вышки и фронта проемов кабин (см. рис. 1) следует определять по формулам:

;

d = D tg(от 16 до 20°);

Фронт проемов кабин должен располагаться по визуальной линии, повернутой под углом 7 - 10° к продольной оси трамплина.

Судейские кабины следует располагать уступами с повышением в сторону стола отрыва.

Количество кабин для соревнований республиканского и более высокого масштаба - 6; для соревнований меньшего масштаба - 3 - 4.

Оконные проемы каждой кабины должны обеспечивать свободный обзор всех фаз прыжка от старта до остановки после приземления; низ проема должен быть на высоте 1 - 1,2 м от пола. Кроме того, размещающийся в кабине судья не должен видеть оценок прыжка, выставляемых другими судьями.

12. Трибуна (помост) для тренеров должна располагаться против края стола отрыва примерно на одинаковой высоте с ним, параллельно визуальной линии судейской вышки, на расстоянии f от нее и принимаемом от 1 до 3 м.

Приложение 3

А. ТРЕБУЕМАЯ ТОЛЩИНА ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ ТИРОВ

В ЗАВИСИМОСТИ ОТ ПРОБИВНОГО ДЕЙСТВИЯ ПУЛИ

КАЛИБРА 5,6 ММ (ПРИ ДАЛЬНОСТИ СТРЕЛЬБЫ 25 М)

???????????????????????????????????????????????????????????????????????????

Материал, конструкция ?Толщина ограждающих конструкций,? Проникание

? см, при попадании пули ? пули, см

??????????????????????????????????

? прямом ? под углом 45° ?

???????????????????????????????????????????????????????????????????????????

1. Железобетон ? 6 ? 4 ? 1,2

2. Бетон с гравием ? 7 ? 5 ? 2

3. Бетон со шлаком ? 15 ? 10 ? 5

4. Кирпич (стена) ? 5 ? 3,5 ? 1,5

5. Щебень кирпичный плотно ? 15 ? 10 ? 6

утрамбованный ? ? ?

6. Гравий уплотненный ? 15 ? 10 ? 8

7. Шлак плотно утрамбованный ? 20 ? 15 ? 10

8. Шлак мелкий рыхлый ? 40 ? 30 ? 20

9. Песок уплотненный ? 20 ? 15 ? 10

10. Насыпь из песка ? 30 ? 20 ? 15

11. Насыпь из глины сухой ? 15 ? 10 ? 8

12. Насыпь из глины сырой ? 50 ? 35 ? 20

13. Насыпь из дерновой земли ? 50 ? 35 ? 20

14. Насыпь из болотистого ? 80 - 100 ? 60 - 70 ? 50

грунта ? ? ?

15. Дерево хвойных пород ? 25 ? 18 ? 8

(поперек волокон) ? ? ?

16. Фанера ? 15 ? 10 ? 3,2

17. Сталь листовая ? 0,7 ? 0,5 ? 0,2

Б. ТРЕБУЕМАЯ ТОЛЩИНА ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ ТИРОВ

В ЗАВИСИМОСТИ ОТ ПРОБИВНОГО ДЕЙСТВИЯ ЛЕГКОЙ ПУЛИ

КАЛИБРА 7,62 ММ (ОБРАЗЦА 1908 Г.) АРМЕЙСКОЙ ВИНТОВКИ

???????????????????????????????????????????????????????????????????????????

Материал, конструкция ?Толщина ограждающих конструкций,?Проникание

? см, при попадании пули ? пули, см

??????????????????????????????????

? прямом ? под углом 45° ?

???????????????????????????????????????????????????????????????????????????

1. Бетонная стена (с каменным ? 15 ? 10 ? 8 - 10

щебнем твердых пород) ? ? ?

2. Кирпичная стена ? 50 ? 35 ? До 20

3. Каменная стена ? 40 - 100 ? 28 - 70 ? 20 - 40

(в зависимости от породы камня)? ? ?

4. Глинобитная стена ? 125 ? 90 ? 100

5. Насыпь из каменистого грунта? 70 ? 50 ? 40

6. Насыпь из песка ? 100 ? 70 ? До 70

7. Насыпь из растительного ? 150 ? 100 ? 100

грунта ? ? ?

8. Насыпь из глины (сырой) ? 150 ? 100 ? 50

9. Насыпь из болотистого ? 225 ? 160 ? 150

грунта ? ? ?

10. Гравий \ ? 18 - 20 <*> ? 12 - 15 <*> ? 12

11. Щебень каменный / ? ? ?

12. Дерево хвойных пород ? 180 ? 125 ? 100

(вдоль волокон) ? ? ?

13. Дерево хвойных пород ? ? ?

(поперек волокон): ? ? ?

а) при дальности стрельбы ? 120 ? 85 ? До 85

до 200 м ? ? ?

б) то же, более 200 м ? 90 ? 65 ? 55 - 60

14. Сталь листовая ? 2,5 ? 1,8 ? 1,5

--------------------------------

<*> Наименьшая толщина - при крупном щебне, наибольшая - при мелком.

Приложение 4

ОПРЕДЕЛЕНИЕ РАСПОЛОЖЕНИЯ ЗРИТЕЛЬСКИХ МЕСТ В ПРОФИЛЕ ТРИБУН

Расположение зрительских мест в профиле трибун следует определять по отрезкам ломаной линии. Допускается расположение мест по кривой наименьшего подъема, а также по наклонной прямой (по одному отрезку ломаной линии). Уклоны отрезков профиля по ломаной линии следует определять с обеспечением заданного превышения C, согласно п. 3.90 настоящей главы для зрителей последнего ряда на каждом отрезке. Число отрезков следует принимать, как правило, равным числу десятков рядов всего профиля трибуны; число рядов на первом (ближайшем к арене) отрезке определяется как частное от деления расстояния по горизонтали от наблюдаемой точки F до глаза зрителя первого ряда на величину глубины ряда, а число рядов на каждом последующем отрезке следует увеличивать в 1,5 - 1,6 раза по сравнению с предыдущим. Допускается проектировать профиль трибун с равным числом рядов на каждом отрезке.

Уклоны каждого отрезка профиля по ломаной линии следует проектировать согласно рис. 1:

Рис. 1. Профиль зрительских мест по отрезкам ломаной линии

а) графоаналитическим методом по формуле

f = Cn,

где f - общее превышение луча зрения зрителя в последнем ряду данного отрезка над глазом зрителя в первом ряду этого же отрезка;

n - число промежутков между рядами на данном отрезке;

или

б) согласно расчетной формуле для каждого отрезка:

где x и y - координаты глаз зрителя в последнем ряду отрезка;

- координаты глаз зрителя в первом ряду того же отрезка.

Начало координат следует принимать в фокусе F.

Общая высота профиля определяется как сумма перепадов высот (

) всех отрезков.

Расположение зрительских мест по кривой наименьшего подъема следует проектировать согласно рис. 2:

Рис. 2. Профиль зрительских мест по кривой

наименьшего подъема

а) по расчетной формуле (формула действительна для профиля глубиной не менее 7 рядов):

где x и y - координаты глаз зрителя в последнем ряду кривой;

- координаты глаз зрителя в первом ряду кривой;

d - расстояние между рядами зрительских мест;

б) графическим методом построения профиля от ряда к ряду с соблюдением превышения C для зрителей каждого ряда.

Приложение 5

РАЗМЕРЫ ИНВЕНТАРНЫХ

ПРИ НАИБОЛЕЕ РАСПРОСТРАНЕННЫХ СПОРТИВНЫХ ЗАЛАХ

???????????????????????????????????????????????????????????????????????????

Назначение спортивного зала ?Размер зала ? Размеры инвентарной

по виду (видам) спорта ?(в строитель-????????????????????????????????

?ных осях), м ? общая ?длина,? ширина

? ?площадь, м2? м ?(глубина), м

???????????????????????????????????????????????????????????????????????????

1. Для акробатики, спортивной? 42 x 24 ? 27 ?6 <*> ? 4,5

и художественной гимнастики ? ? ? ?

?????????????????????????????? ????????????????????????????????

2. Для бадминтона, ? ? 36 ?6 <*> ? 6 <*>

баскетбола, гандбола, ? ? ? ?

волейбола и тенниса ? ? ? ?

???????????????????????????????????????????????????????????????????????????

3. Для акробатики, спортивной? 36 x 18 ? 18 ?6 <*> ? 6 <*>

и художественной гимнастики ? ? ? ?

?????????????????????????????? ????????????????????????????????

4. Для бадминтона, баскет- ? ? 27 ?6 <*> ? 4,5

бола, волейбола и тенниса ? ? ? ?

???????????????????????????????????????????????????????????????????????????

5. Для спортивной и ? 30 x 18 ? 18 ?6 <*> ? 3 <*>

художественной гимнастики ? ? ? ?

?????????????????????????????? ????????????????????????????????

6. Для бадминтона, баскетбола? ? 24 ?6 <*> ? 4

и волейбола ? ? ? ?

???????????????????????????????????????????????????????????????????????????

7. Для бокса, на один ринг ? 18 x 12 ? 6 ? 2 ? 3 <*>

и один комплект табельного ? ? ? ?

оборудования ? ? ? ?

???????????????????????????????????????????????????????????????????????????

8. Для борьбы (классической, ? 24 x 15 ? 6 ? 2 ? 3 <*>

вольной, самбо, дзю-до), ? ? ? ?

на один ковер ("татами") ? ? ? ?

и один комплект табельного ? ? ? ?

оборудования) ? ? ? ?

???????????????????????????????????????????????????????????????????????????

9. Для тяжелой атлетики на ? 18 x 9 ? 5 ? 2,5 ? 2

три помоста и один комплект ? ? ? ?

табельного оборудования ? ? ? ?

--------------------------------

<*> Допускается принимать в осях ограждающих конструкций.

Примечания. 1. Приведенные размеры предусматривают расположение инвентарных смежно с залом по длине помещения инвентарной.

2. Допускается устройство нескольких помещений инвентарных при зале (при неизменной суммарной их площади).

3. Размеры инвентарных при других залах, открытых и крытых бассейнах и катках с искусственным льдом следует принимать в зависимости от оборудования и инвентаря, предусмотренного Табелем, утвержденным Комитетом по физической культуре и спорту при Совете Министров СССР.

Вернуться в "Каталог нормативных документов"

Источник информации: https://internet-law.ru/documents/prod/normy/9/snip_64041.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

"СНиП II-76-78. Часть II. Нормы проектирования. Глава 76. Спортивные сооружения"(утв. Постановлением Госстроя СССР от 29.12.1978 N 257)

Вернуться в "Каталог нормативных документов"

"СНиП II-76-78. Часть II. Нормы проектирования. Глава 76. Спортивные сооружения"
(утв. Постановлением Госстроя СССР от 29.12.1978 N 257)
