"Уточнения к картам-схемам главы СНиП II-6-74 "Нагрузки и воздействия"

В части тиража главы СНиП II-6-74 "Нагрузки и воздействия" на некоторых картах-схемах допущены неточности.

Карта 1. "Районирование территории СССР по весу снегового покрова"

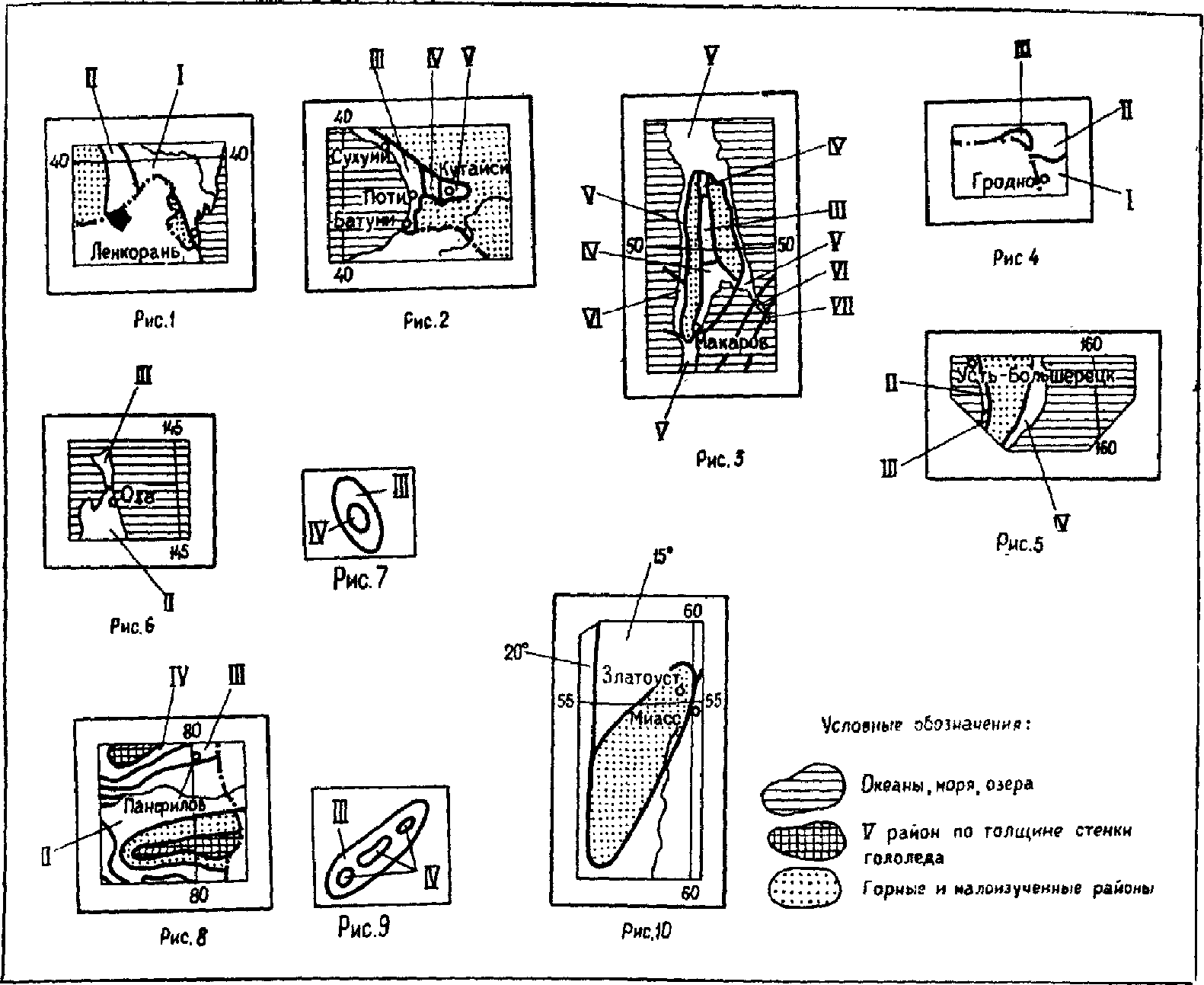

1. В юго-восточной части территории Кавказа около г. Ленкорань не закрашен желтым цветом участок территории горного и малоизученного района. На рис. 1 этот участок обозначен точками.

2. Обозначение района II относится: на территории Крымского полуострова - к территории внутри красного контура, на территории вдоль Черноморского побережья Кавказа - к участку, расположенному между районом I и горным и малоизученным районом.

Карта 3. "Районирование территории СССР по скоростным напорам ветра"

1. На территории юго-западной части Кавказа около г. Кутаиси и в средней части о. Сахалин границы районирования следует принимать в соответствии с рис. 2 и 3.

2. В Восточной Сибири между г. Нижнеянском и Янском границу, разделяющую II и III районы, следует провести по 70-й параллели.

3. Участок территории в юго-восточной части Кавказа, расположенный западнее г. Ленкорань, должен быть отнесен к горным и малоизученным.

4. На территории между Аральским морем и заливом Кара-Богаз-Гол ошибочно напечатано обозначение I (черного цвета).

5. На территории Кавказа обозначение района III относится к участку, окружающему оз. Севан, и к участку, расположенному южнее г. Ереван.

6. На территории Средней Азии обозначение района I относится к участку территории, расположенному среди горных и малоизученных районов, западнее г. Фрунзе, а обозначение района II - к участку территории, расположенному среди горных и малоизученных районов в южной части Таджикистана.

7. В районе Саянских гор обозначение района I относится к участку территории, расположенному среди горных и малоизученных районов (около г. Кызыл).

Карта 4. "Районирование территории СССР по толщине стенки гололеда"

1. В левом верхнем углу карты ошибочно напечатано "Карта 4а".

2. Севернее г. Гродно границы I, II, III районов следует принять в соответствии с рис. 4.

3. На западном побережье Камчатского полуострова южнее г. Усть-Большерецк границы между II и III районами следует принимать в соответствии с рис. 5.

4. На севере о. Сахалин (перешеек севернее г. Оха) границу между II и III районами следует принять в соответствии с рис. 6.

5. На территории Кавказа обозначение района I относится к участку территории, расположенному возле г. Мингечаур.

6. На участках территории южнее г. Норильск районы III и IV следует обозначить, как показано на рис. 7.

Карту, расположенную между картой 4 и картой 4б, следует считать Картой 4а.

1. На этой карте районирование участка территории южнее г. Панфилов следует принять в соответствии с рис. 8.

2. Обозначение района IV относится к участку территории, расположенному севернее г. Панфилов.

3. Обозначение района III (около г. Термез) относится к участку территории, расположенному юго-западнее г. Душанбе (см. рис. 9).

Карта 4б. Участок территории суши, около г. Лазарев, относится к горным и малоизученным районам.

Карта 5. "Районирование территории СССР по средним январским температурам воздуха, °C"

1. В условных обозначениях карты слово "июльскими" заменить словом "январскими".

2. На территории УССР около г. Ужгород вместо обозначения температуры минус 20 °C должно быть минус 5 °C.

3. На территории Алтая севернее г. Кош-Агач обозначение температуры минус 25 °C относится к незакрашенному на схеме участку территории.

4. На Камчатском полуострове севернее г. Усть-Камчатска обозначение температуры минус 15 °C относится к участку территории восточнее г. Ука.

5. На территории Дальнего Востока около г. Могоча обозначение температуры минус 35 °C относится к участку территории, расположенному севернее г. Сретенска.

Карта 6. "Районирование территории СССР по средним июльским температурам воздуха, °C"

1. Часть карты 6, расположенную на странице, где указано название карты, следует заменить такой же частью карты 7 (без названия карты), изменив в условных обозначениях слово "январскими" на слово "июльскими".

2. На участке территории около г. Златоуст и Миасс границу между районами со средней июльской температурой воздуха плюс 15 °C и плюс 20 °C следует принимать в соответствии с рис. 10.

Карта 7. "Районирование территории СССР по отклонениям средней температуры наиболее холодных суток от средней январской температуры воздуха, °C"

Часть карты 7, расположенную на странице, где указано название карты, следует заменить такой же частью карты 6 (без названия карты).
