Название документа
"ОСТ 34-10-571-93. Отраслевой стандарт. Компенсатор осевой трехлинзовый на Pу <= 1,6 МПа (16 кгс/см2). Конструкция и размеры"

"ОСТ 34-10-571-93. Отраслевой стандарт. Компенсатор осевой трехлинзовый на Pу <= 1,6 МПа (16 кгс/см2). Конструкция и размеры"


ОТРАСЛЕВОЙ СТАНДАРТ
КОМПЕНСАТОР ОСЕВОЙ ТРЕХЛИНЗОВЫЙ
НА Pу <= 1,6 МПа (16 кгс/см2)
КОНСТРУКЦИЯ И РАЗМЕРЫ
ОСТ 34-10-571-93
Группа Е25
ОКП 31 1315
Дата введения
1 января 1994 года
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на трехлинзовые осевые компенсаторы Dу от 100 до 2200 мм, предназначенные для компенсации температурных изменений длины трубопроводов только в осевом направлении, работающих в условиях неагрессивных и малоагрессивных сред, с условным давлением Pу до 1,6 МПа (16 кгс/см2) и температурой до 300 °C и для Dу <= 400 мм и температурой до 425 °C.
1. КОНСТРУКЦИЯ И РАЗМЕРЫ ТРЕХЛИНЗОВЫХ ОСЕВЫХ КОМПЕНСАТОРОВ
1.1. Конструкция и размеры трехлинзовых осевых компенсаторов должны соответствовать указанным на черт. 1 и в табл. 1.

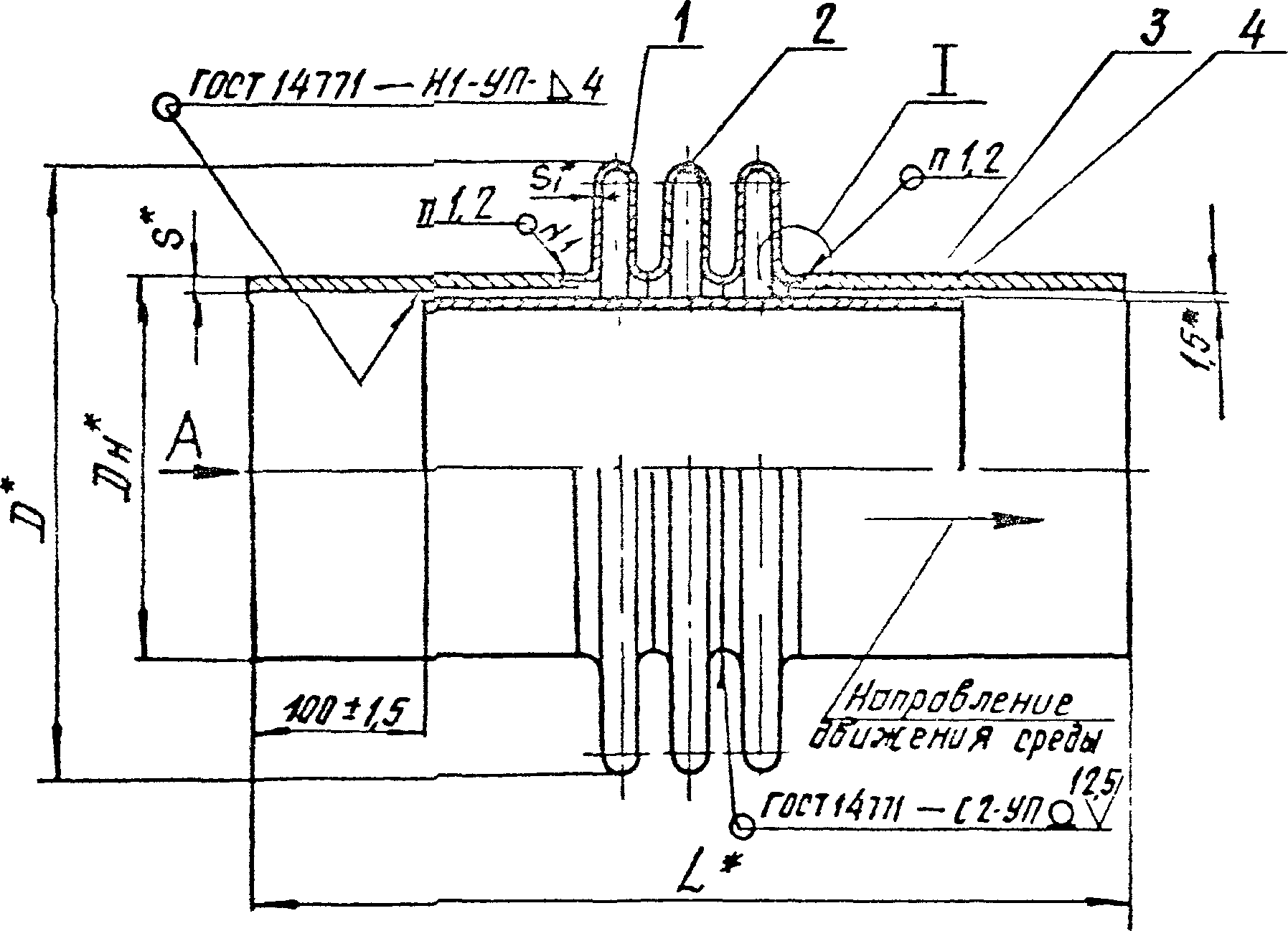

Для Dу <= 350 мм
Исполнение 1

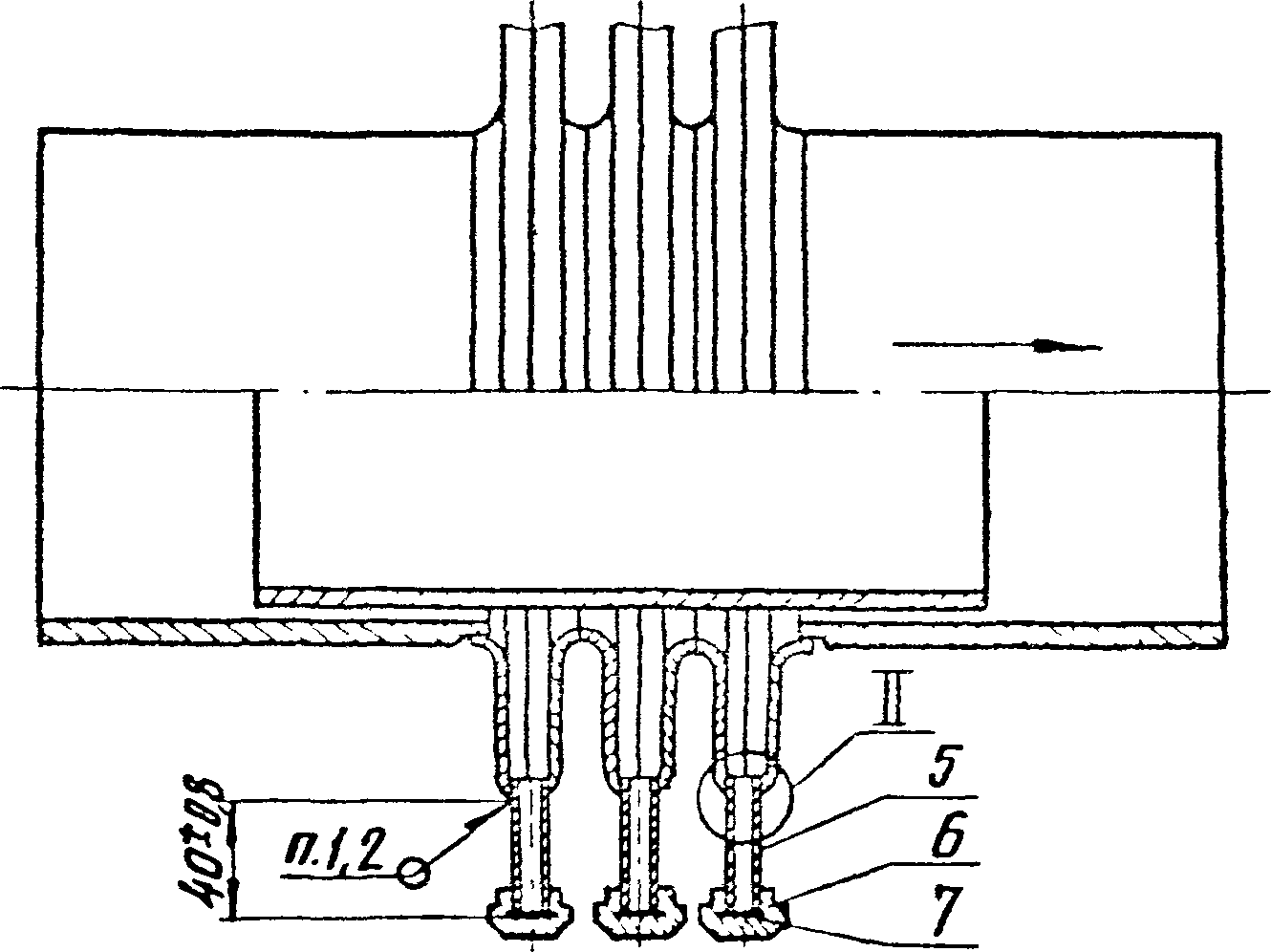

Исполнение 2
Остальное см. исполнение 1
--------------------------------
<*> Размеры для справок.

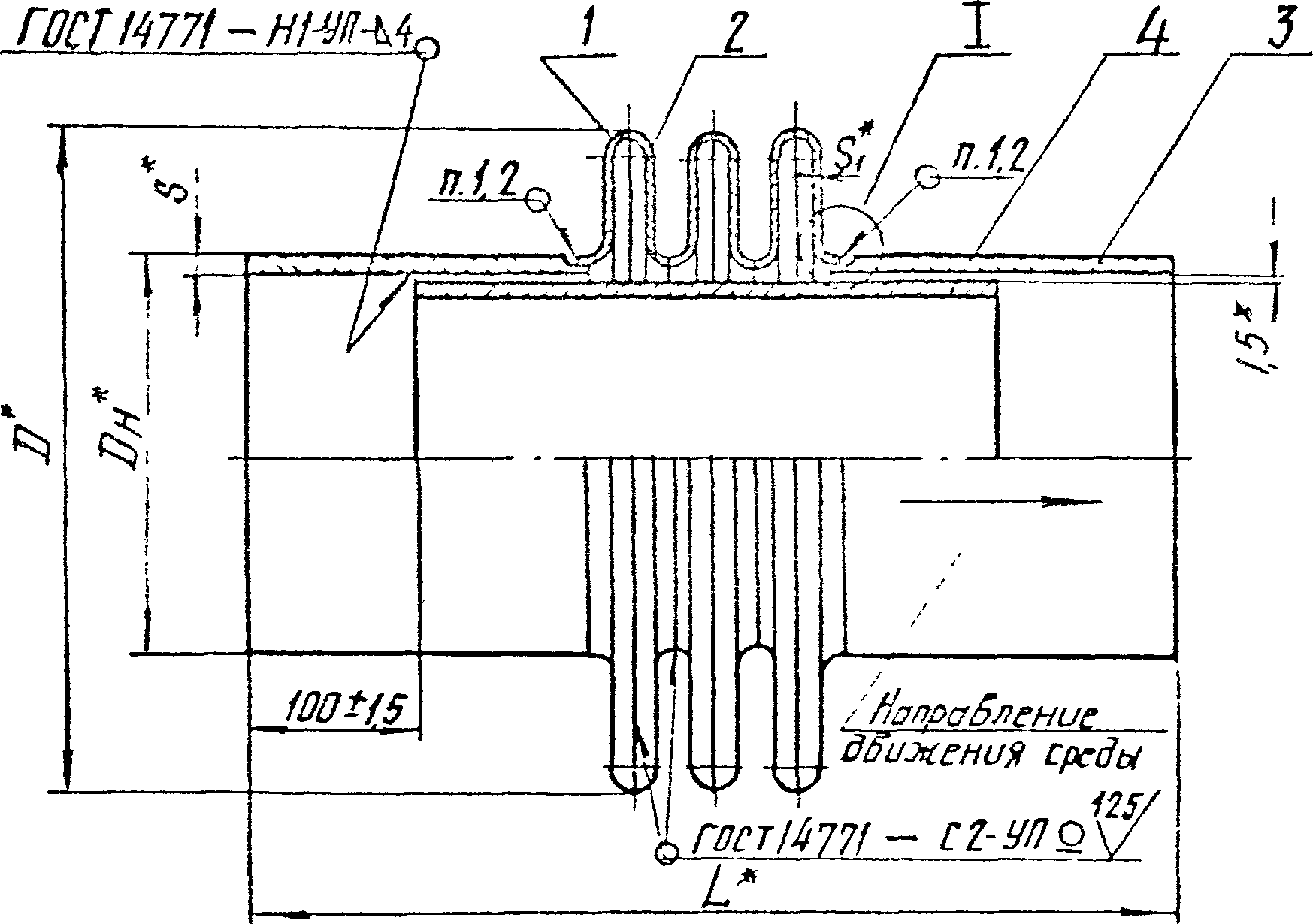

Для Dу >= 400 мм
Исполнение 1

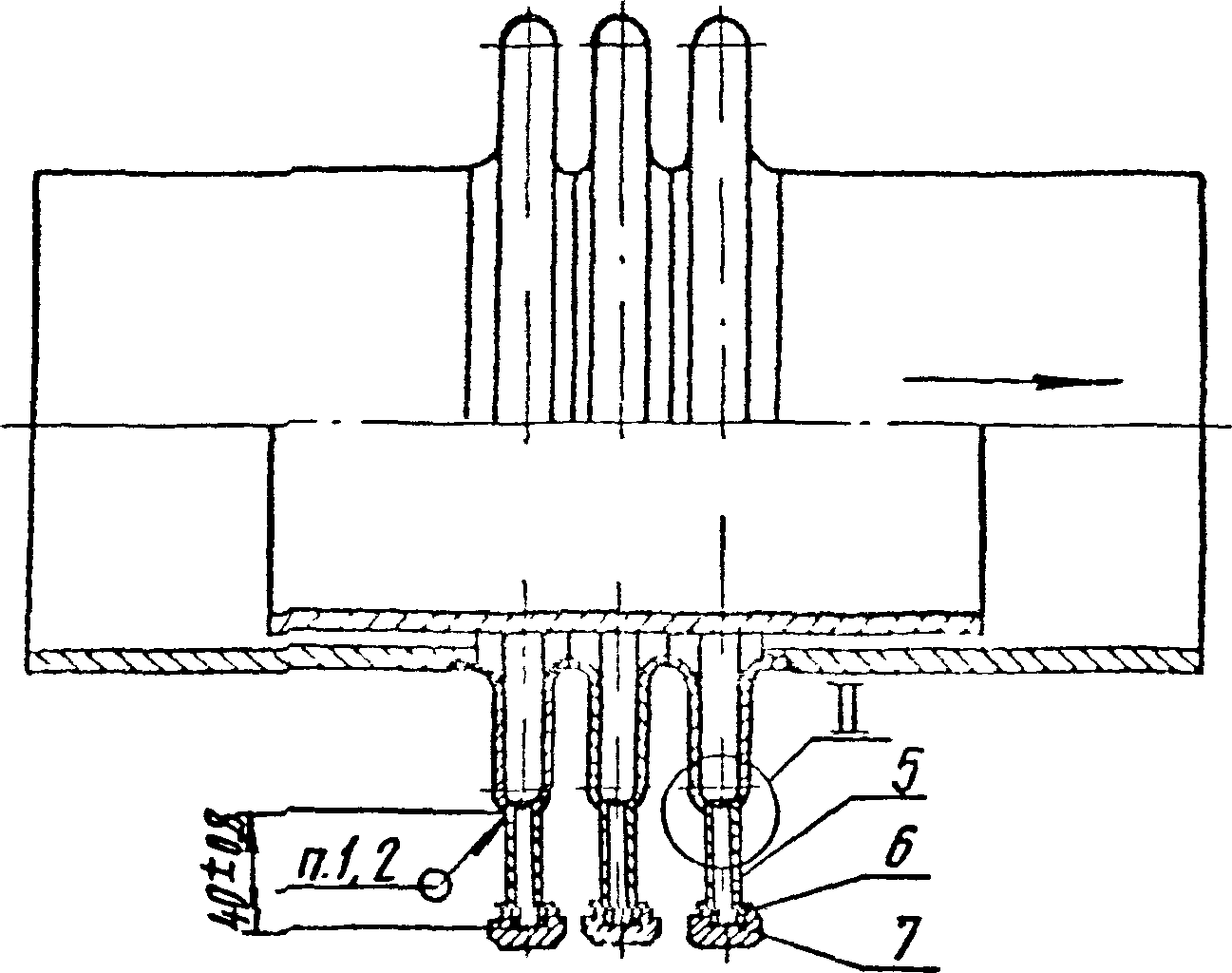

Исполнение 2
Остальное см. исполнение 1
--------------------------------
<*> Размеры для справок.

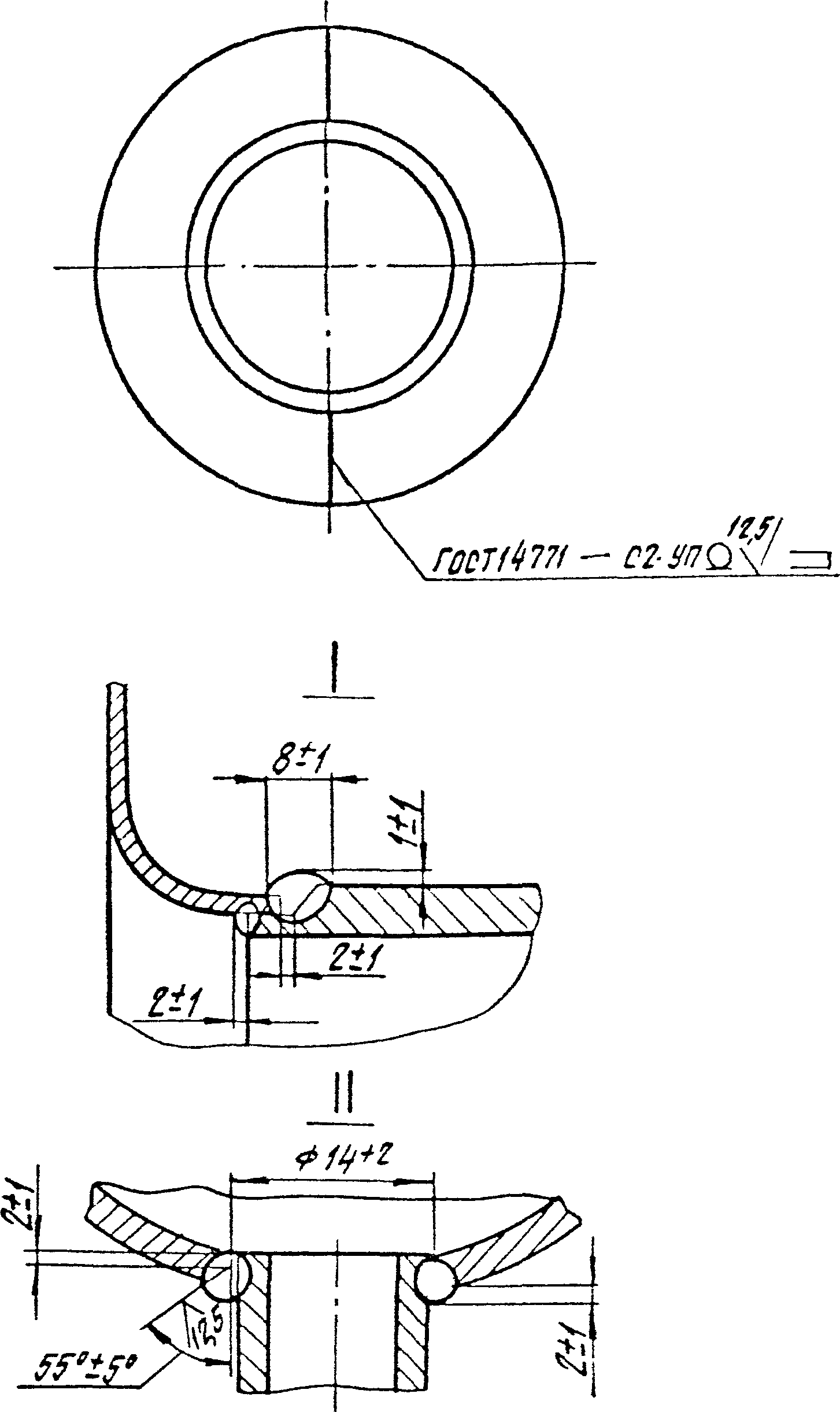

Вид А
Черт. 1
Таблица 1
Размеры в мм
Обозначение компенсатора
Давление условное Pу, МПа (кгс/см2)
Проход условный Dу
Dн
D
L
S
S1
Техническая характеристика
Масса, кг
Компенсирующая способность , мм
Жесткость линзы на сжатие, кн/см
Эффективная площадь, м2
Исполнение 1
Исполнение 2
01 ОСТ 34-10-571
0,6 (6)
100
108
259
492
4
2,5
15,0
12,85
0,025
10,3
10,6
02
125
133
284
14,60
0,033
12,7
13,0
03
150
159
309
5
16,45
0,041
15,3
15,6
04
200
219
369
7
20,70
0,065
22,2
22,5
05
250
273
422
8
16,5
24,60
0,091
30,1
30,4
06
300
325
473
28,40
0,121
35,6
35,9
07
350
377
525
9
32,15
0,155
44,9
45,2
08
400
426
575
35,70
0,193
52,2
52,6
09
450
478
627
7
39,50
0,235
51,5
51,8
10
500
530
679
8
43,30
0,282
60,7
61,0
11
600
630
779
50,60
0,385
71,5
71,8
12
700
720
869
57,10
0,490
82,2
82,5
13
800
820
967
9
64,40
0,623
99,6
99,8
14
900
920
1067
10
71,70
0,771
118,4
119,7
15 ОСТ 34-10-571
1000
1020
1167
592
79,00
0,934
161,0
161,3
16 ОСТ 34-10-571
1200
1220
1368
11
3
16,5
165,00
1,308
213,8
214,0
17
1400
1420
1568
14
190,00
1,745
287,6
287,9
18
1600
1620
1768
692
216,00
2,240
395,0
395,4
19
1800
1820
1968
10
241,70
2,800
352,0
352,4
20
2000
2040
2188
269,90
3,490
395,0
395,5
21
2200
2240
2388
12
295,40
4,790
490,0
490,5
22
1,0 (10)
100
108
260
492
4
12,0
22,55
0,025
11,5
11,7
23
125
133
285
25,65
0,033
13,9
14,2
24
150
159
310
5
28,90
0,041
17,1
17,4
25
200
219
370
7
36,40
0,065
25,0
25,3
26
250
273
423
8
43,25
0,091
32,7
33,0
27
300
325
474
49,90
0,121
38,5
38,8
28
350
377
526
9
56,50
0,155
49,2
42,5
29
400
426
576
62,70
0,193
54,7
55,0
30 ОСТ 34-10-571
450
478
628
7
69,40
0,235
55,0
55,3
31 ОСТ 34-10-571
500
530
680
8
76,00
0,282
65,6
65,9
32
600
630
780
88,90
0,385
76,3
76,6
33
1,0 (10)
1,6 (16)
700
720
872
4
10,5
246,00
0,490
98,8
99,0
34
800
820
970
9
278,00
0,623
118,2
118,5
35
900
920
1070
10
309,00
0,771
139,8
140,0
36
1000
1020
1170
592
341,00
0,934
183,6
184,0
37
1200
1220
1370
11
404,00
1,308
232,0
233,0
38
1400
1420
1570
14
467,00
1,745
308,0
309,0
39
1,6 (16)
100
108
262
492
4
9,0
55,20
0,025
13,9
14,2
40
125
133
287
62,75
0,033
16,5
16,9
41
150
159
312
5
70,70
0,041
20,3
20,6
42
200
219
372
7
89,20
0,065
29,0
29,3
43
250
273
425
8
106,00
0,091
37,3
37,6
44
300
325
476
122,20
0,121
43,4
43,7
45 ОСТ 34-10-571
350
377
528
9
138,45
0,155
55,1
55,4
46 ОСТ 34-10-571
400
426
578
10,5
154,0
0,193
62,0
62,3
47
450
478
630
7
170,0
0,235
62,3
62,6
48
500
530
682
8
186,0
0,282
73,0
73,4
49 ОСТ 34-10-571
600
630
782
218,0
0,385
86,3
86,6
1.2. Сварка автоматическая или полуавтоматическая в углекислом газе.
Проволока СВ-08ГС или СВ-08Г2С по ГОСТ 2246.
1.3. Неуказанные предельные отклонения размеров .
1.4. Остальные технические требования по ОСТ 34-42-581 и ТУ 34.10.10581-93.
Пример условного обозначения компенсатора трехлинзового осевого исполнения 1 Pу <= 0,6 МПа (6 кгс/см2) и Dу = 200 мм:
Компенсатор 0,6 (6)-200-1 04 ОСТ 34-10-571.
