"ОСТ 34-10-570-93. Отраслевой стандарт. Компенсатор осевой двухлинзовый на Pу <= 1,6 МПа (16 кгс/см2). Конструкция и размеры"

"ОСТ 34-10-570-93. Отраслевой стандарт. Компенсатор осевой двухлинзовый на Pу <= 1,6 МПа (16 кгс/см2). Конструкция и размеры"


ОТРАСЛЕВОЙ СТАНДАРТ
КОМПЕНСАТОР ОСЕВОЙ ДВУХЛИНЗОВЫЙ
НА Pу <= 1,6 МПа (16 кгс/см2)
КОНСТРУКЦИЯ И РАЗМЕРЫ
ОСТ 34-10-570-93
Группа Е25
ОКП 31 1315
Дата введения
1 января 1994 года
Несоблюдение стандарта преследуется по закону.
Настоящий стандарт распространяется на двухлинзовые осевые компенсаторы Dу от 100 до 2200 мм, предназначенные для компенсации температурных изменений длины трубопроводов только в осевом направлении, работающих в условиях неагрессивных и малоагрессивных сред, с условным давлением Pу до 1,6 МПа (16 кгс/см2) и температурой до 300 °C и для Dу <= 400 мм температурой до 425 °C.
1. КОНСТРУКЦИЯ И РАЗМЕРЫ ДВУХЛИНЗОВЫХ ОСЕВЫХ КОМПЕНСАТОРОВ
1.1. Конструкция и размеры двухлинзовых осевых компенсаторов должны соответствовать указанным на черт. 1 и в табл. 1.

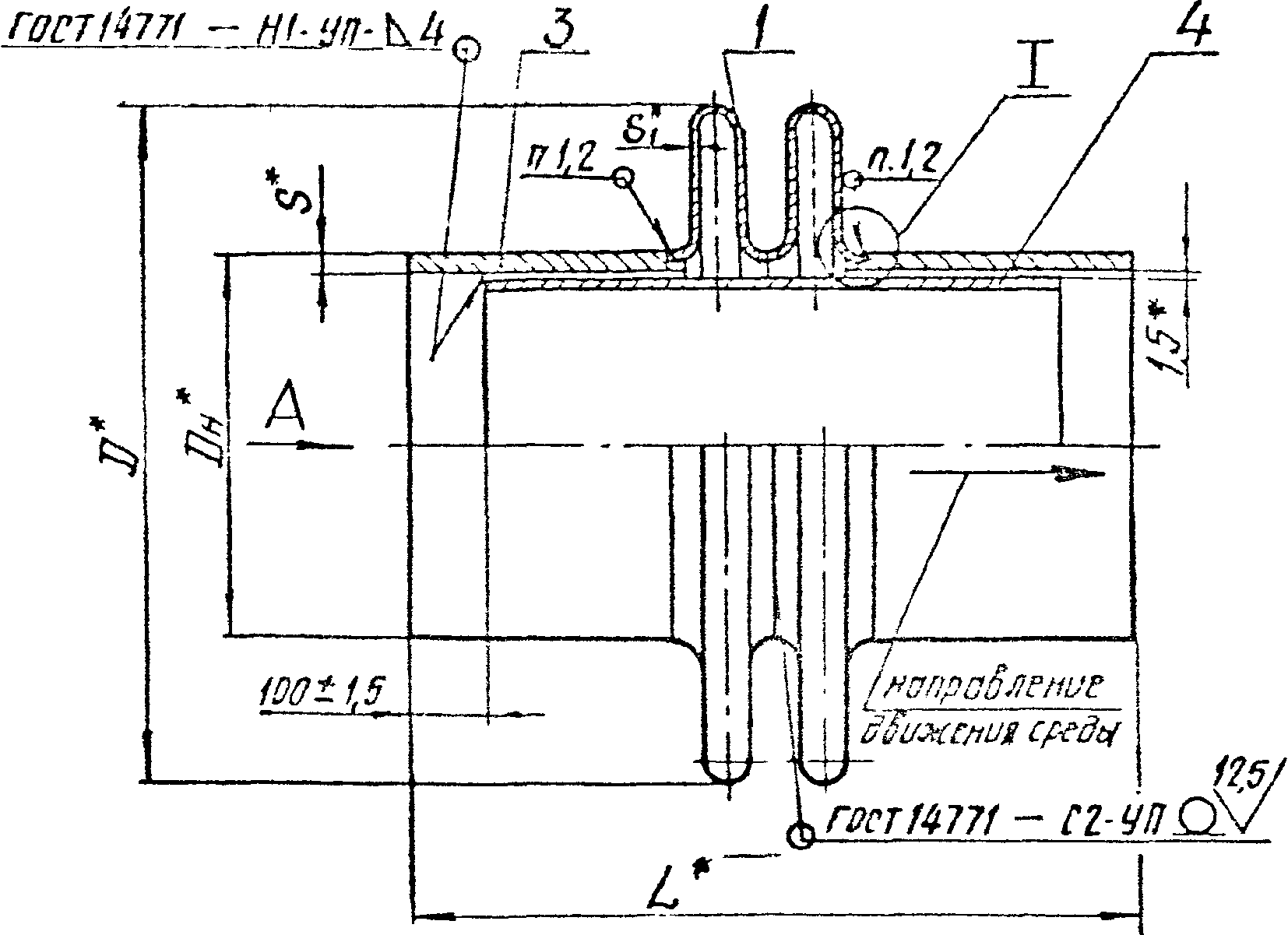

Для Dу <= 350 мм
Исполнение 1

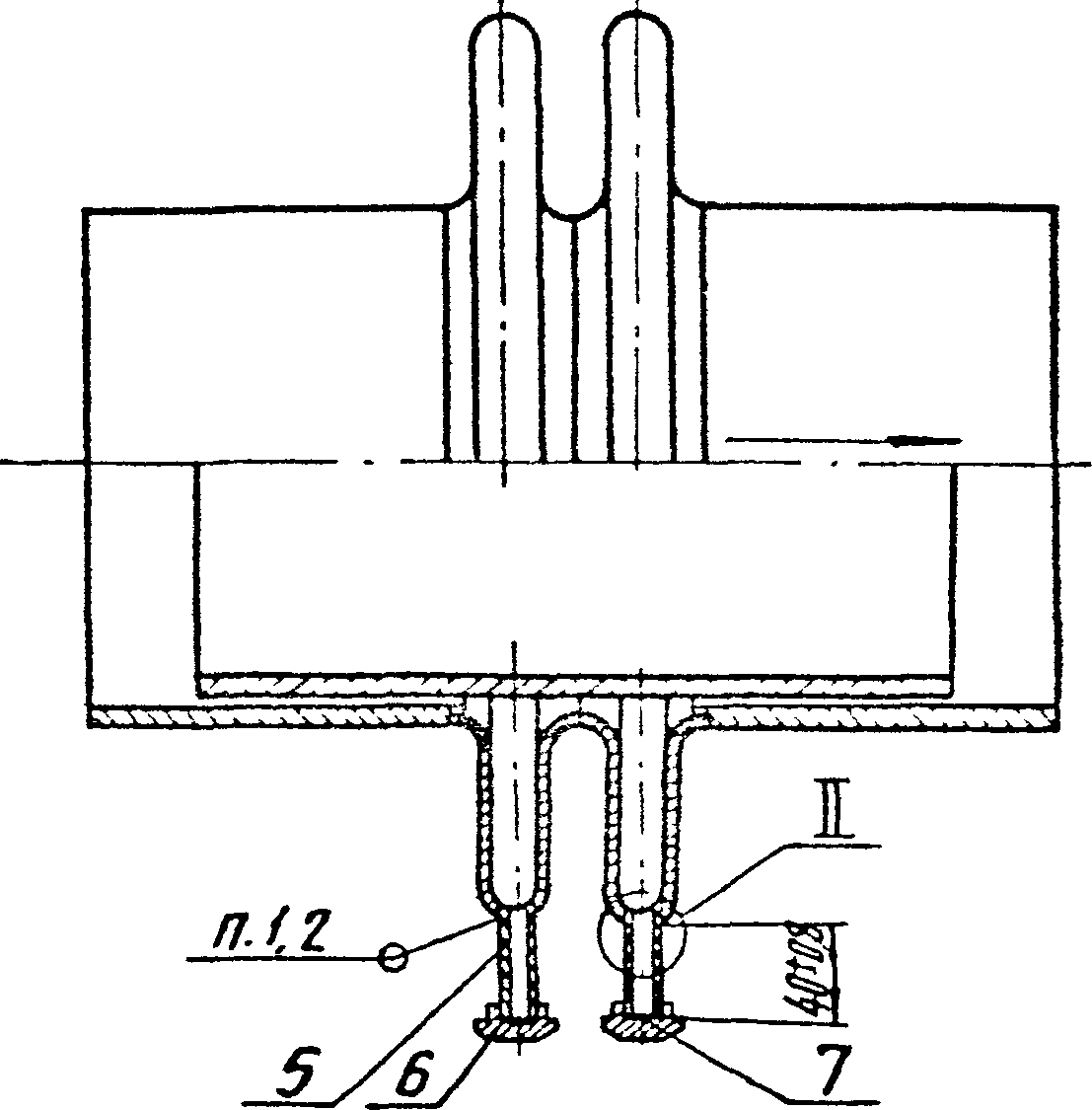

Исполнение 2
остальное см. исполнение 1
--------------------------------
<*> Размеры для справок

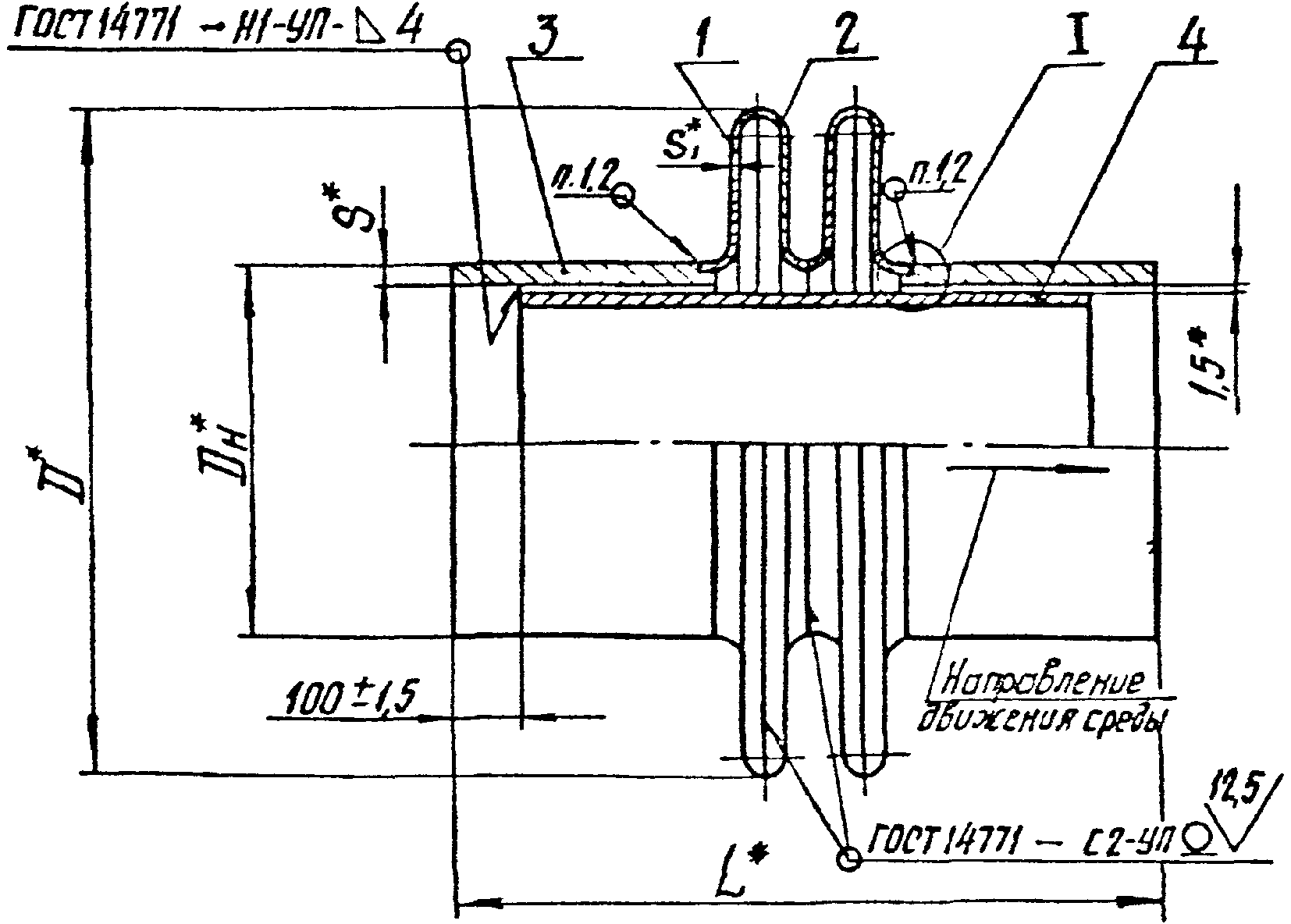

Для Dу >= 400 мм
Исполнение 1

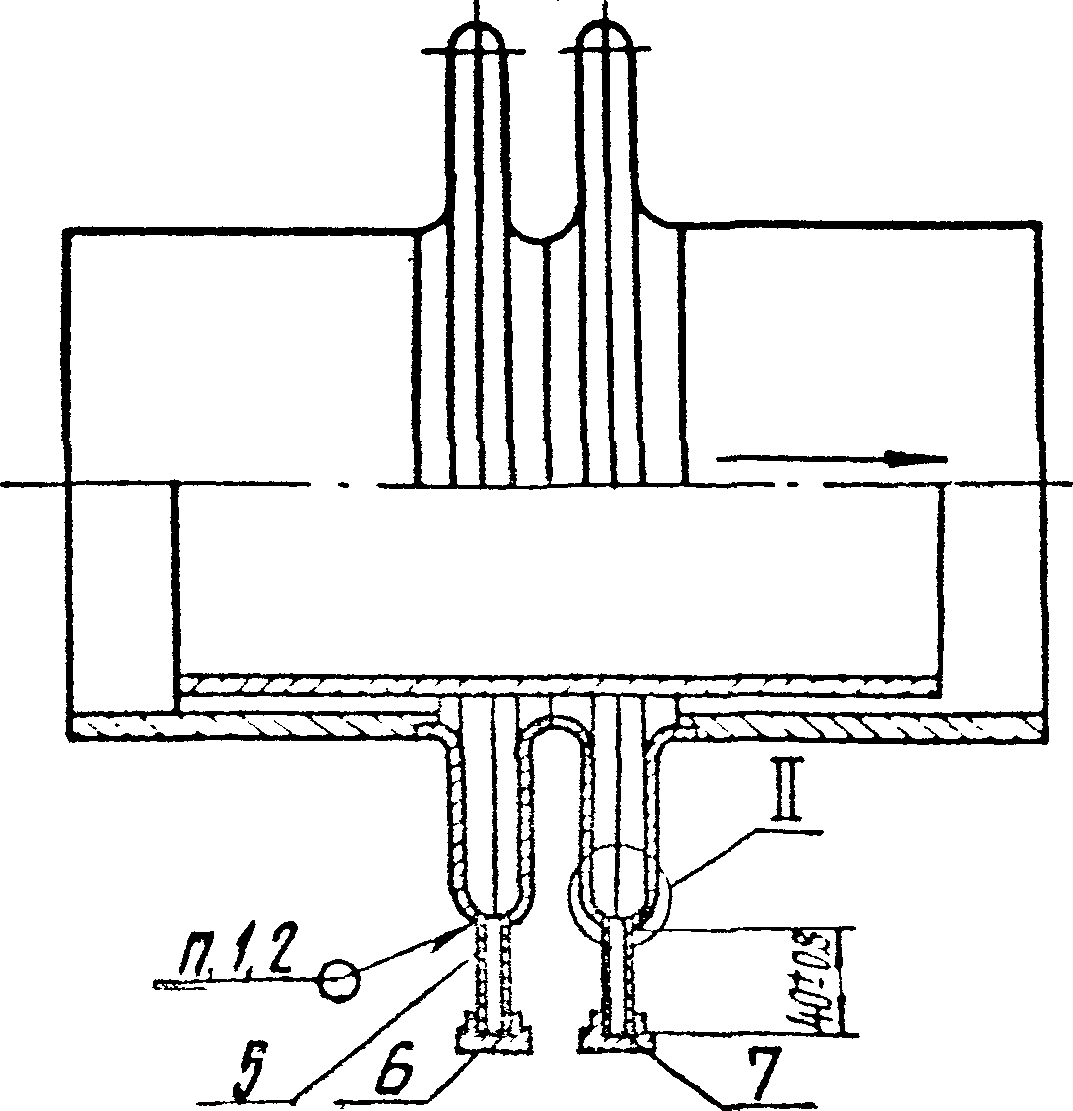

Исполнение 2
остальное см. исполнение 1
--------------------------------
<*> Размеры для справок

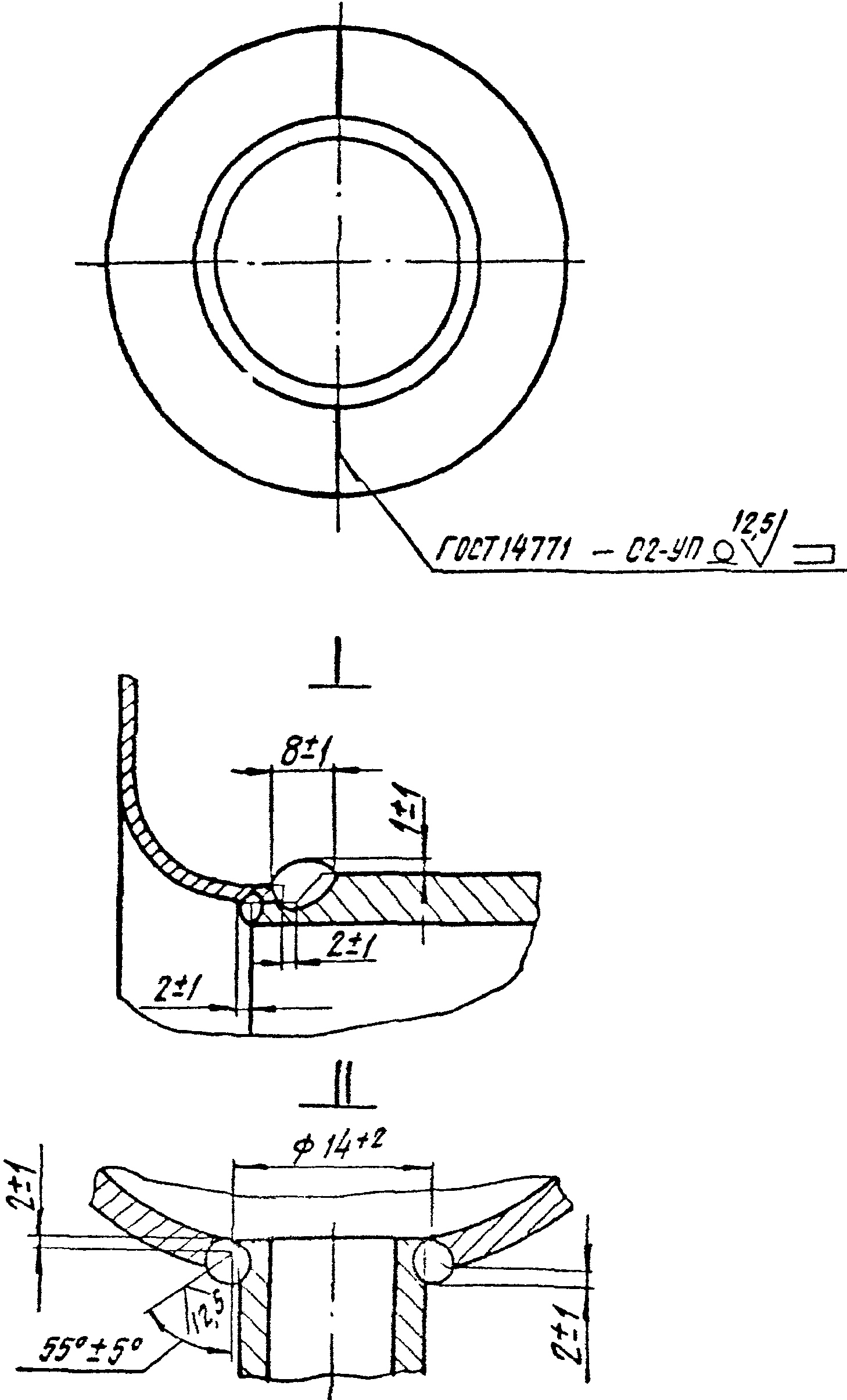

Вид А
Черт. 1
Таблица 1
Размеры в мм
Обозначение компенсатора
Давление условное Pу, МПа (кгс/см2)
Проход условный, Dу
Dн
D
L
S
S1
Техническая характеристика
Масса, кг
Компенсирующая способность, мм
Жесткость линзы на сжатие, кН/см
Эффективная площадь, м2
Исполнение 1
Исполнение 2
01 ОСТ 34-10-570
0,6 (6)
100
108
259
428
4
2,5
10
12,85
0,025
7,9
8,1
02
125
133
284
14,60
0,033
9,9
10,0
03
150
159
309
5
16,45
0,041
12,2
12,4
04
200
219
369
7
20,70
0,065
18,5
18,8
05
250
273
422
8
11
24,60
0,091
25,2
25,3
06
300
325
473
28,40
0,121
29,9
30,0
07
350
377
525
9
32,15
0,155
38,6
38,7
08
400
426
575
35,70
0,193
44,9
45,1
09
450
478
627
7
39,50
0,235
43,5
43,6
10
500
530
679
8
43,30
0,282
51,6
51,7
11
600
630
779
50,60
0,385
62,2
62,4
12
700
720
869
57,10
0,490
70,5
70,7
13
800
820
967
9
64,40
0,623
86,1
86,3
14
900
920
1067
10
71,70
0,771
103,3
103,5
15 ОСТ 34-10-570
1000
1020
1167
528
79,00
0,934
145,4
145,6
16 ОСТ 34-10-570
1200
1220
1368
11
3
165,00
1,308
191,4
191,6
17
1400
1420
1568
14
190,00
1,745
262,0
262,1
18
1600
1620
1768
628
216,00
2,240
365,8
366,0
19
1800
1820
1968
10
241,70
2,800
319,6
319,7
20
2000
2040
2188
269,90
3,490
358,6
358,7
21
2200
2240
2388
12
295,40
4,190
449,4
449,5
22
1,0 (10)
100
108
260
428
4
8,0
22,55
0,025
8,8
8,9
23
125
133
285
25,65
0,033
10,7
10,9
24
150
159
310
5
28,90
0,041
13,4
13,6
25
200
219
370
7
36,40
0,065
20,2
20,4
26
250
273
423
8
43,25
0,091
27,0
27,2
27
300
325
474
49,90
0,121
31,7
31,9
28
350
377
526
9
56,50
0,155
41,6
41,9
29
400
426
576
62,70
0,193
46,6
46,7
30 ОСТ 34-10-570
450
478
628
7
69,40
0,235
45,5
45,7
31 ОСТ 34-10-570
500
530
680
8
76,00
0,282
55,2
55,4
32
600
630
780
88,90
0,385
64,4
64,6
33
1,0 (10)
1,6 (16)
700
720
872
4
246,00
0,490
81,6
81,8
34
800
820
970
9
278,00
0,623
98,9
99,1
35
900
920
1070
10
309,00
0,771
117,3
117,5
36
1000
1020
1170
528
341,00
0,934
160,6
160,8
37
1200
1220
1370
11
404,00
1,308
207,0
207,2
38
1400
1420
1570
14
467,00
1,745
275,6
275,8
39
1,6 (16)
100
108
262
428
4
6
55,20
0,025
10,4
10,5
40
125
133
287
62,75
0,033
12,5
12,7
41
150
159
312
5
70,70
0,041
15,6
15,8
42
200
219
372
7
89,20
0,065
22,9
23,0
43
250
273
426
8
106,00
0,091
30,0
31,2
44
300
325
476
122,20
0,121
35,1
35,2
45 ОСТ 34-10-570
350
377
528
9
138,45
0,155
45,6
45,8
46 ОСТ 34-10-570
400
426
578
7
154,00
0,193
52,5
52,7
47
450
478
630
7
170,00
0,235
52,7
52,9
48
500
530
682
8
186,00
0,282
61,2
61,4
49 ОСТ 34-10-570
600
630
782
218,00
0,385
72,0
72,4
1.2. Сварка автоматическая или полуавтоматическая в углекислом газе.
Проволока СВ-08ГС или СВ-08Г2С по ГОСТ 2246.
1.3. Неуказанные предельные отклонения размеров
1.4. Остальные технические требования по ОСТ 34-10-581 и ТУ 34.10.10581-93.
Пример условного обозначения компенсатора двухлинзового осевого исполнения 1 Pу <= 0,6 МПа (6 кгс/см2) и Dу = 200 мм:
Компенсатор 0,6 (6)-200-1 04 ОСТ 34-10-570
