"ОСТ 24.125.100-01. Стандарт отрасли. Подвески трубопроводов ТЭС И АЭС. Типы"
(принят и введен в действие Письмом Минпромнауки России от 31.10.2001 N 10-1984)

"ОСТ 24.125.100-01. Стандарт отрасли. Подвески трубопроводов ТЭС И АЭС. Типы"
(принят и введен в действие Письмом Минпромнауки России от 31.10.2001 N 10-1984)


Оглавление

Предисловие
1. Область применения
2. Нормативные ссылки
3. Определения
4. Типы и конструкции
5. Расчет на прочность
Таблица 1. Допускаемые нагрузки на тяги подвесок
Таблица 2. Перечень деталей и узлов подвесок
Таблица 4. Характеристика трубопроводов пара их хромомолибденованадиевых сталей
Таблица 5. Характеристика трубопроводов из углеродистых и кремнемарганцовистых сталей
Таблица 6. Характеристика трубопроводов из аустенитных сталей
Принят и введен в действие
Письмом Департамента
промышленной и инновационной
политики в машиностроении
Министерства промышленности,
науки и технологий
Российской Федерации
от 31 октября 2001 г. N 10-1984
СТАНДАРТ ОТРАСЛИ
ПОДВЕСКИ ТРУБОПРОВОДОВ ТЭС И АЭС
ТИПЫ
ОСТ 24.125.100-01
Группа Е26
ОКС 23.040
ОКП 31 1312
Дата введения
1 января 2002 года
Предисловие
1. Разработан открытым акционерным обществом "Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И. Ползунова" (ОАО "НПО ЦКТИ") и открытым акционерным обществом "Белгородский завод энергетического машиностроения" (ОАО "Белэнергомаш").
Исполнители:
от ОАО "Белэнергомаш" Завгородний Ю.В., Сергеев О.А., Рогов В.А.;
от ОАО "НПО ЦКТИ" Петреня Ю.К., д-р физ.-мат. наук; Судаков А.В., д-р техн. наук; Данюшевский И.А., канд. техн. наук; Иванов Б.Н., канд. техн. наук; Табакман М.Л.; Георгиевский Н.В.
2. Принят и введен в действие Департаментом промышленной и инновационной политики в машиностроении Министерства промышленности, науки и технологий Российской Федерации письмом N 10-1984 от 31.10.2001.
3. Введен впервые.
1. Область применения
Настоящий стандарт распространяется на подвески трубопроводов ТЭС и АЭС, определяет наиболее характерные типы подвесок, дает рекомендации по их выбору и разработке конструкторской документации.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 5915-70 Гайки шестигранные класса точности В. Конструкция и размеры
ОСТ 24.125.101-01 Подвески трубопроводов ТЭС и АЭС. Узлы крепления. Типы, конструкция и размеры
ОСТ 24.125.102-01 Подвески трубопроводов ТЭС и АЭС. Вилки. Конструкция и размеры
ОСТ 24.125.103-01 Подвески трубопроводов ТЭС и АЭС. Серьги. Конструкция и размеры
ОСТ 24.125.104-01 Подвески трубопроводов ТЭС и АЭС. Проушины. Конструкция и размеры
ОСТ 24.125.105-01 Подвески трубопроводов ТЭС и АЭС. Талрепы. Конструкция и размеры
ОСТ 24.125.106-01 Подвески трубопроводов ТЭС и АЭС. Муфты соединительные. Конструкция и размеры
ОСТ 24.125.107-01 Подвески трубопроводов ТЭС и АЭС. Тяги резьбовые. Конструкция и размеры
ОСТ 24.125.110-01 Подвески трубопроводов ТЭС и АЭС. Траверса. Конструкция и размеры
ОСТ 24.125.111-01 Подвески трубопроводов ТЭС и АЭС. Блоки пружинные подвесные. Конструкция и размеры
ОСТ 24.125.112-01 Подвески трубопроводов ТЭС и АЭС. Блоки пружинные опорные. Конструкция и размеры
ОСТ 24.125.116-01 Подвески трубопроводов ТЭС и АЭС. Блоки хомутовые с траверсой. Конструкция и размеры
ОСТ 24.125.122-01 Подвески трубопроводов ТЭС и АЭС. Подвески пружинные хомутовые на опорной балке. Конструкция и размеры
ОСТ 24.125.126-01 Подвески трубопроводов ТЭС и АЭС. Подвески пружинные приварные на опорной балке. Конструкция и размеры
ОСТ 24.125.130-01 Подвески трубопроводов ТЭС и АЭС. Упоры. Конструкция и размеры
ОСТ 24.125.170-01 Детали и сборочные единицы опор, подвесок, стяжек для линзовых компенсаторов и приводов дистанционного управления арматурой трубопроводов ТЭС и АЭС. Общие технические условия
СНиП II-23-90, часть II Нормы проектирования. Стальные конструкции
СНиП 2.04.14-88 Тепловая изоляция оборудования и трубопроводов
СП 41-103-2000 Проектирование тепловой изоляции оборудования и трубопроводов
3. Определения
В настоящем стандарте применяются следующие термины и определения:
цепь подвески: совокупность последовательно соединенных деталей и сборочных единиц, передающих вес трубопровода на строительную конструкцию.
4. Типы и конструкции
4.1. Подвеска может состоять из одной или нескольких цепей (рисунки 1 - 8 - одна цепь; рисунки 10 - 12, 14, 15 - две цепи; рисунки 9, 13, 16 - комбинированная из одной и двух цепей, переходящих в две и четыре цепи).
4.2. Конструкция применяемых деталей должна образовывать цепь подвески с помощью механической сборки без применения каких-либо огневых работ (сварки и резки).
В исключительных случаях при монтаже допускается изменение длины тяг с помощью резки и сварки (см. ОСТ 24.125.170).
4.3. Допускаемая нагрузка на детали и узлы подвесок и на подвески в сборе определяется диаметром тяги, входящей в цепь, и соответствует допускаемой нагрузке на тягу. Исключение составляют подвески вертикальных трубопроводов (ОСТ 24.125.101, тип 7), где максимальная нагрузка на подвеску определяется прочностью хомутового блока.
Допускаемые нагрузки на тяги подвесок при температуре тяг не более 100 °C приведены в таблице 1.
Все тяги, входящие в цепь, должны быть одного диаметра.
4.4. Тип подвески характеризуется конструкцией узла крепления подвески к трубопроводу и конструкцией цепи подвески.
По конструкции узла крепления к трубопроводу подвески делятся на семь типов, характеристики которых приведены в ОСТ 24.125.101. Там же приведен набор диаметров тяг, которые можно присоединять к узлу крепления.
Широкий набор тяг, применение соединительных муфт и талрепов позволяют проектировать цепи необходимой длины и сложности из стандартных деталей.
Характерные конструкции цепей для разных типов подвесок приведены на рисунках 1 - 16. В таблице 2 дан общий перечень деталей и сборочных единиц, из которых может состоять конструкция подвески. При необходимости подвесные пружинные блоки могут быть поставлены в цепь вниз проушиной (рисунок 5).
4.5. Соединительные муфты позиции 6 (рисунки 2, 11), изготавливаемые по ОСТ 24.125.106, служат для наращивания длин тяг подвесок. Оба конца муфты должны иметь правую резьбу. На каждую муфту должны заказываться две стопорные гайки.
4.6. Талрепы позиции 7 (рисунки 3 - 16), изготавливаемые по ОСТ 24.125.105, служат для изменения длины тяг, а также для подрегулировки затяжки пружин при наладке трубопровода. Талреп с одной стороны должен иметь правую резьбу, с другой - левую резьбу. Талреп должен стопориться одной стопорной гайкой со стороны правой резьбы.
Для подрегулировки затяжки пружин рекомендуется на один и два пружинных блока предусматривать один талреп (рисунки 4 - 6), на три и более пружинных блока - два талрепа (рисунок 7).
Если талрепами производится полная затяжка пружин, на каждый пружинный блок необходимо предусмотреть один талреп (рисунки 15, 16).
4.7. В подвесках используются блоки с пружинами 12 типоразмеров по максимальной нагрузке. Для этих пружинных блоков, как и для всех деталей и узлов подвесок, используются тяги шести типоразмеров. В таблице 3 приведено соответствие пружинных блоков диаметру тяги. Выбор пружинного блока определяет диаметр тяг для всей цепи.
4.8. Максимальная нагрузка на подвеску, имеющую в цепи пружинный блок, составляет 58,45 кН при одной цепи и 116,9 кН при двух цепях. Для увеличения этой нагрузки служат траверсы, изготавливаемые по ОСТ 24.125.110. Примеры использования траверс даны на рисунках 9, 13 и 16. Возможные варианты подсоединения тяг к траверсе приведены в ОСТ 24.125.110.
4.9. Указания по монтажу подвесок даны в ОСТ 24.125.170.
4.10. Характеристики трубопроводов ТЭС и АЭС, для которых разработаны опоры и подвески, а также рекомендуемые максимальные пролеты при выборе опор и подвесок приведены в таблицах 4 - 6.
Толщина и масса тепловой изоляции из теплоизоляционных материалов и конструкций приняты в соответствии со СНиП 2.04.14-88, введенным Постановлением N 18-80 Госкомитета РФ по строительной политике 31.12.1997, и СП 41-103.
5. Расчет на прочность
Расчет на прочность элементов подвесок произведен ОАО "НПО ЦКТИ" согласно требованиям СНиП II-23, часть II.
Результаты расчетов на прочность находятся в ОАО "НПО ЦКТИ".
1 - узел крепления; 2 - гайка; 3 - тяга резьбовая;
4 - вилка; 5 - проушина
Рисунок 1
1 - узел крепления; 2 - гайка; 3 - тяга резьбовая;
4 - вилка; 5 - проушина; 6 - муфта соединительная
Рисунок 2
1 - узел крепления; 2 - гайка; 3 - тяга резьбовая;
4 - вилка; 5 - проушина; 7 - талреп
Рисунок 3

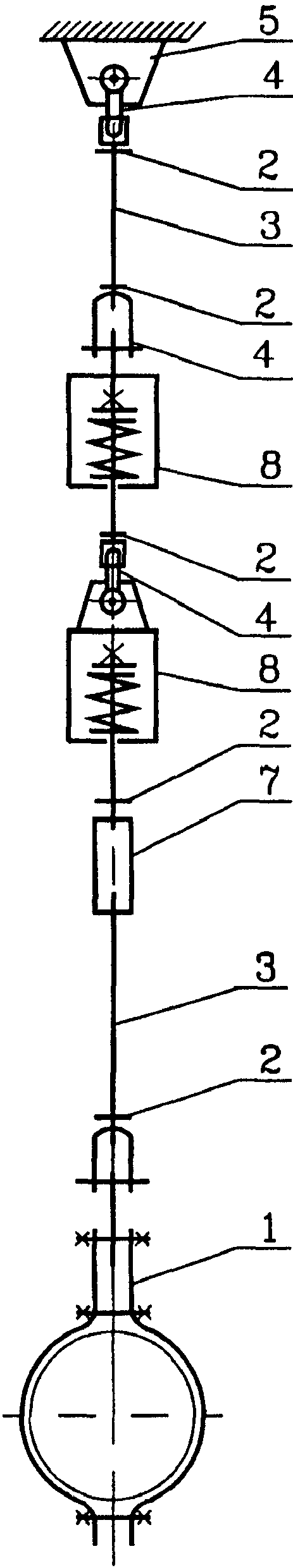

1 - узел крепления; 2 - гайка; 3 - тяга резьбовая;
4 - вилка; 5 - проушина; 7 - талреп;
8 - пружинный блок подвесной
Рисунок 4

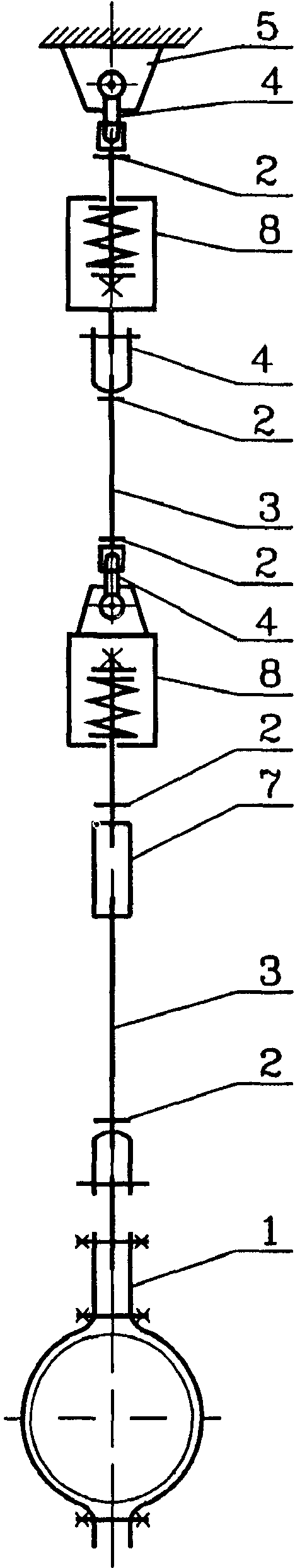

1 - узел крепления; 2 - гайка; 3 - тяга резьбовая;
4 - вилка; 5 - проушина; 7 - талреп;
8 - пружинный блок подвесной
Рисунок 5
1 - узел крепления; 2 - гайка; 3 - тяга резьбовая;
4 - вилка; 5 - проушина; 7 - талреп;
8 - пружинный блок подвесной
Рисунок 6

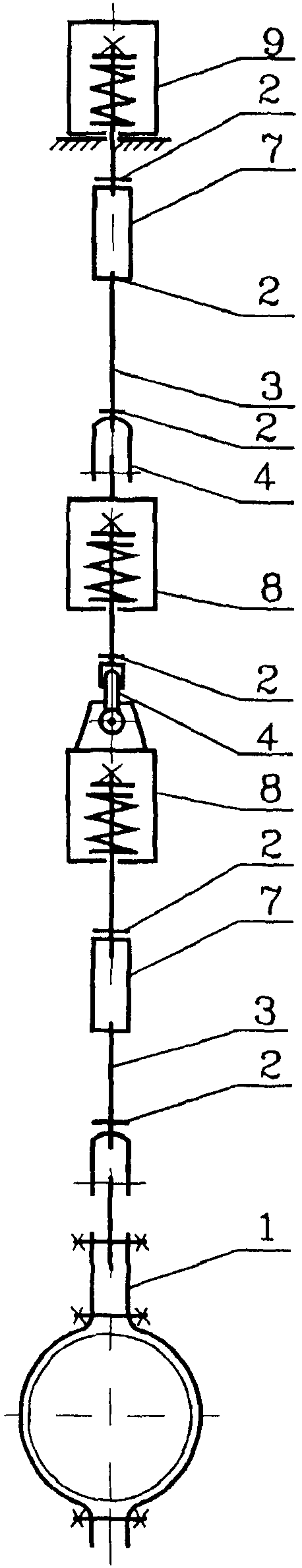

1 - узел крепления; 2 - гайка; 3 - тяга резьбовая;
4 - вилка; 7 - талреп; 8 - пружинный блок
подвесной; 9 - пружинный блок опорный
Рисунок 7
2 - гайка; 3 - тяга резьбовая; 4 - вилка; 5 - проушина;
7 - талреп; 8 - пружинный блок подвесной;
10 - узел крепления; 11 - гайка
Рисунок 8

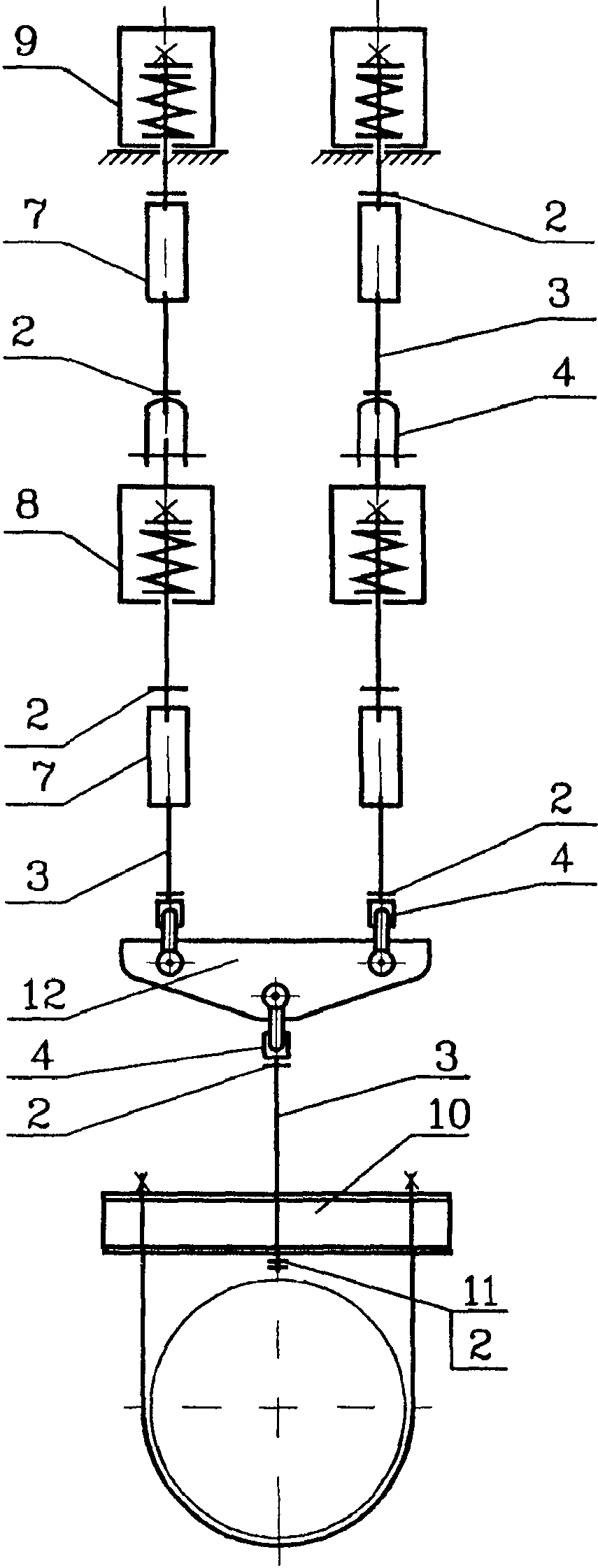

2 - гайка; 3 - тяга резьбовая; 4 - вилка; 7 - талреп;
8 - пружинный блок подвесной; 9 - пружинный блок опорный;
10 - узел крепления; 11 - гайка; 12 - траверса
Рисунок 9

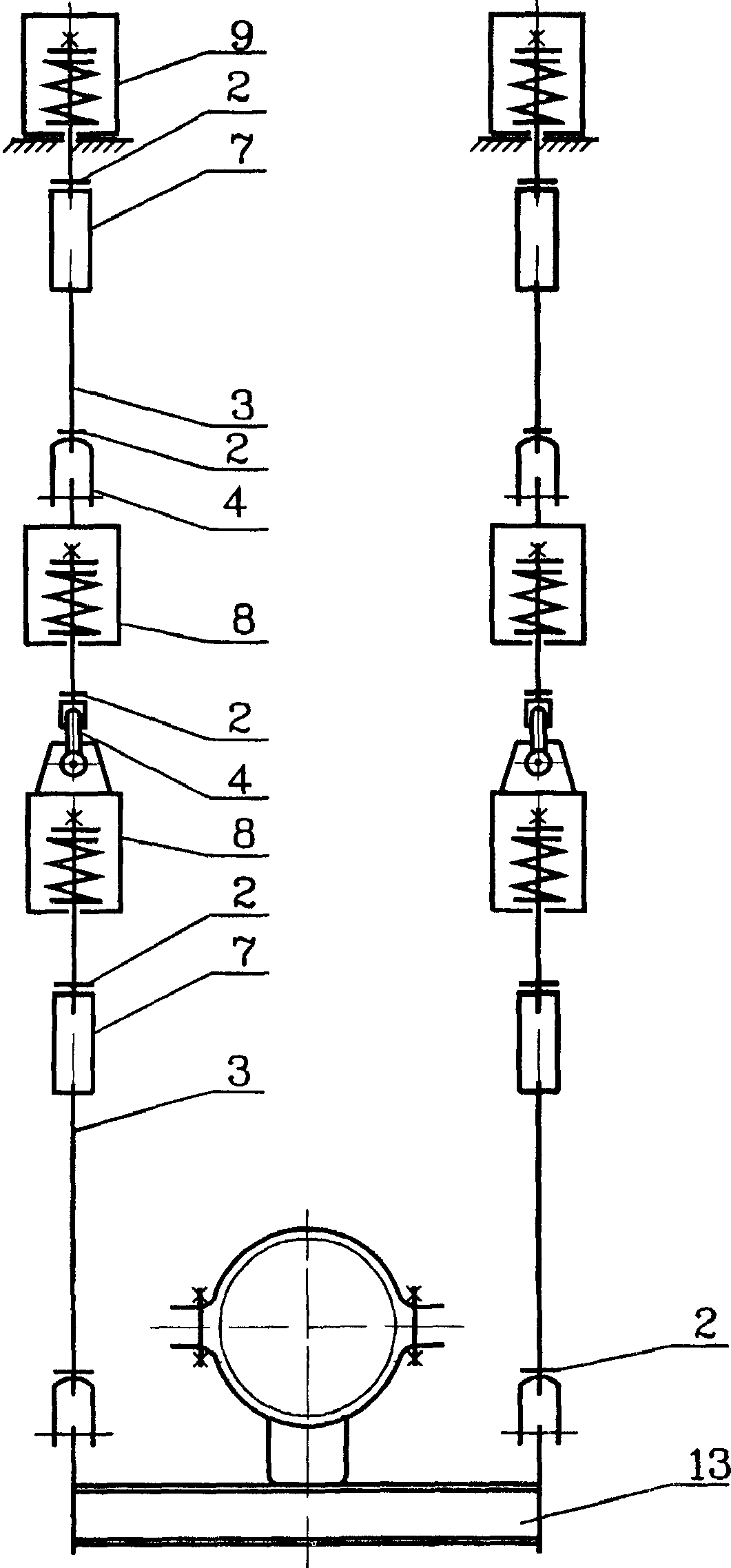

2 - гайка; 3 - тяга резьбовая; 4 - вилка; 7 - талреп;
8 - пружинный блок подвесной; 9 - пружинный блок опорный;
13 - опорная балка с проушинами
Рисунок 10

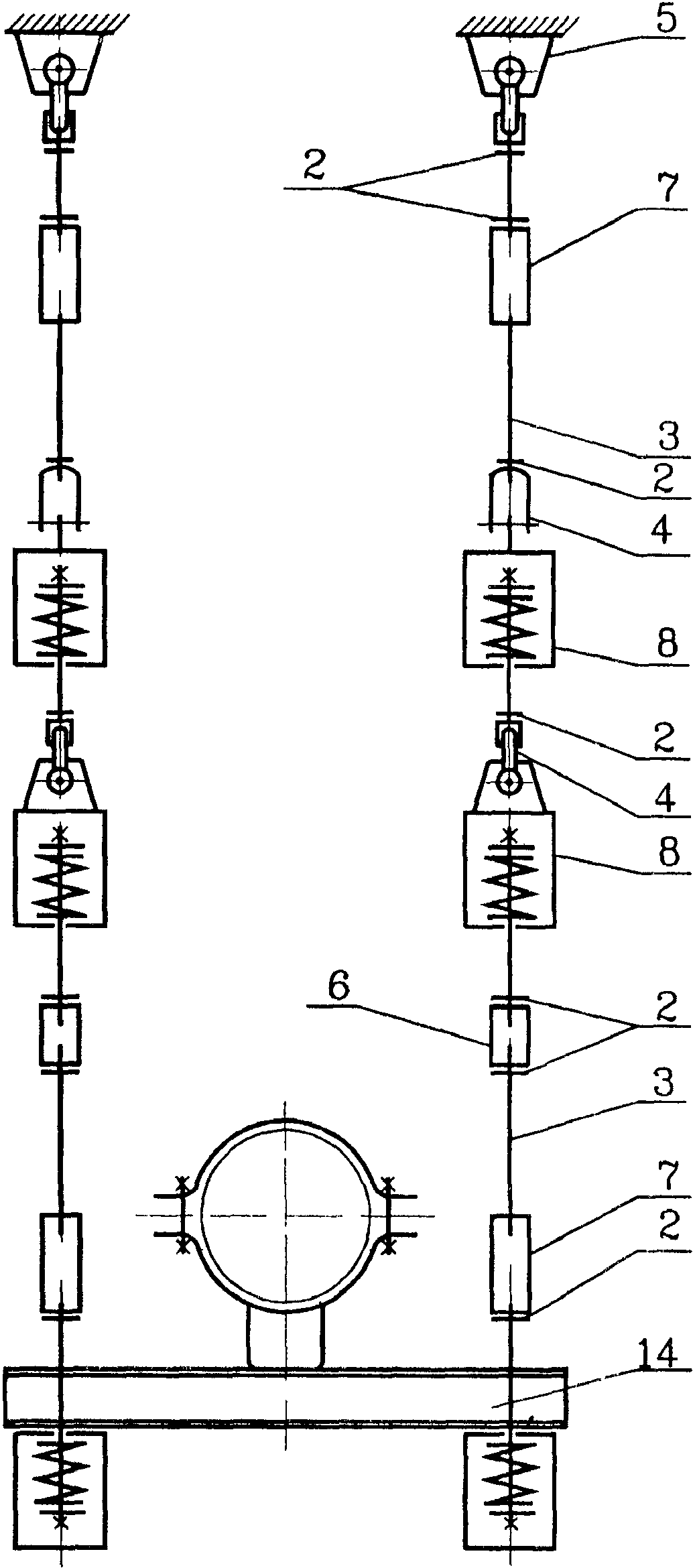

2 - гайка; 3 - тяга резьбовая; 4 - вилка; 5 - проушина;
6 - муфта соединительная; 7 - талреп; 8 - пружинный блок
подвесной; 14 - опорная балка для пружин
Рисунок 11

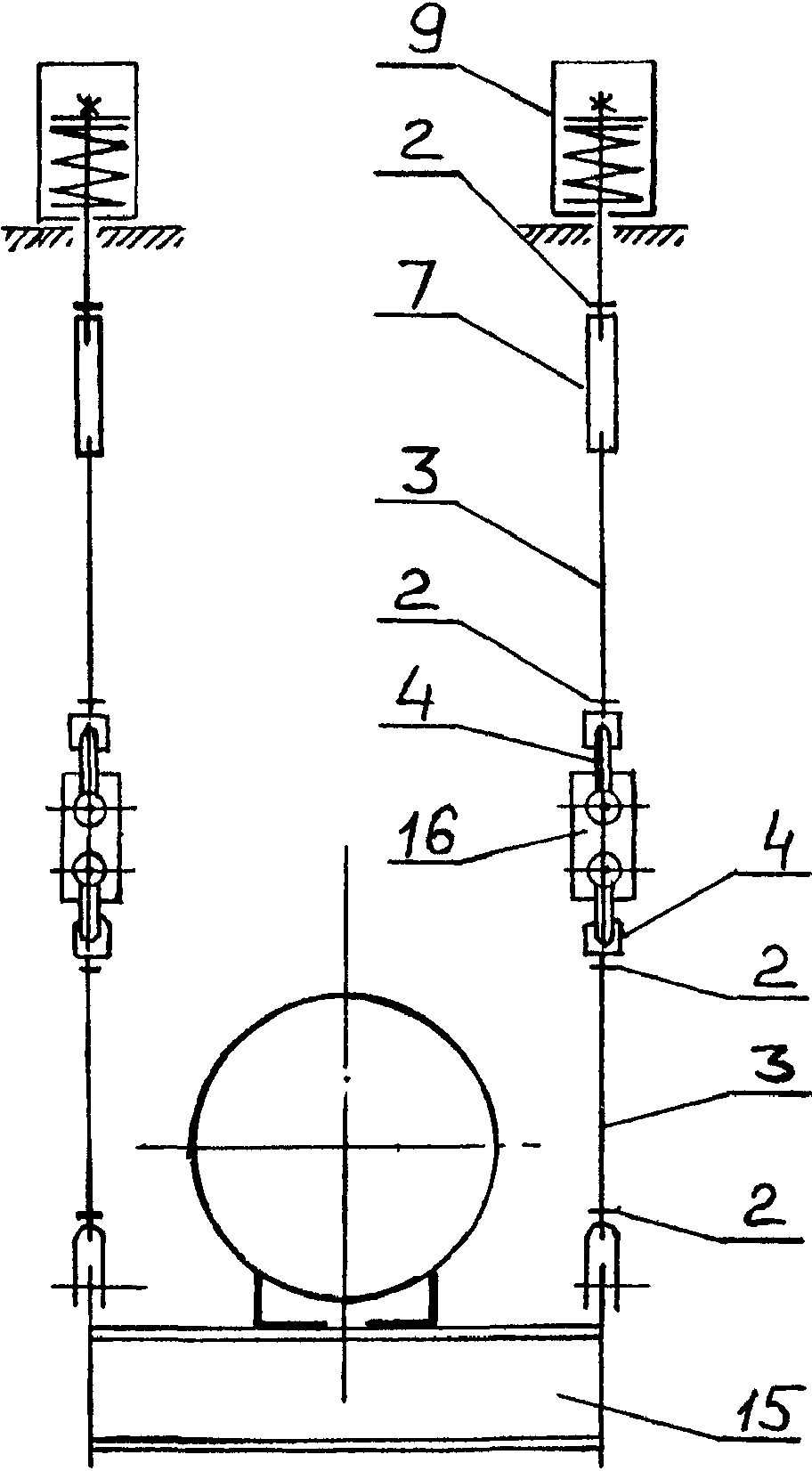

2 - гайка; 3 - тяга резьбовая; 4 - вилка; 7 - талреп;
9 - пружинный блок опорный; 15 - опорная балка
с проушинами; 16 - серьга
Рисунок 12

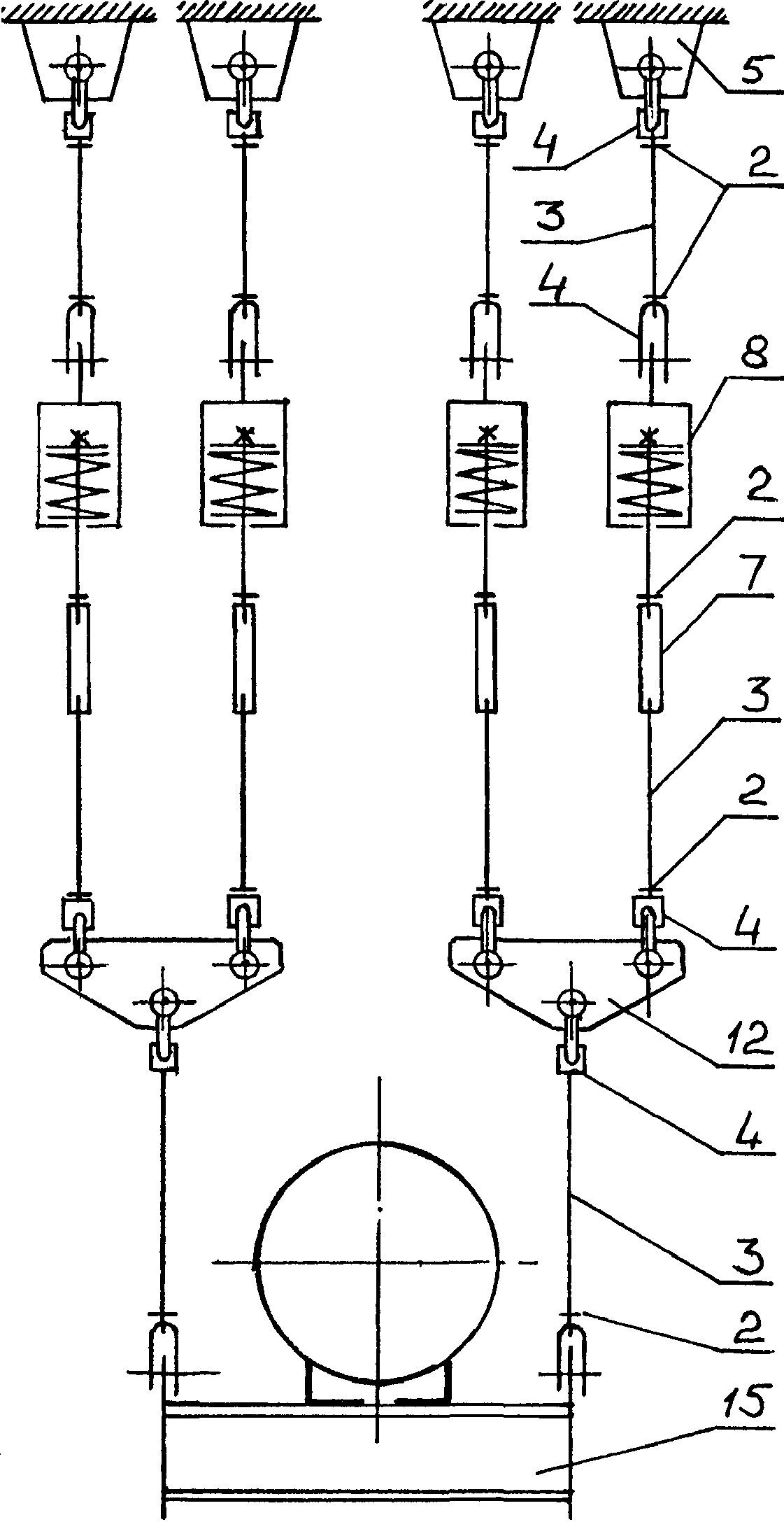

2 - гайка; 3 - тяга резьбовая; 4 - вилка;
5 - проушина; 7 - талреп; 8 - пружинный блок подвесной;
12 - траверса; 15 - опорная балка с проушинами
Рисунок 13

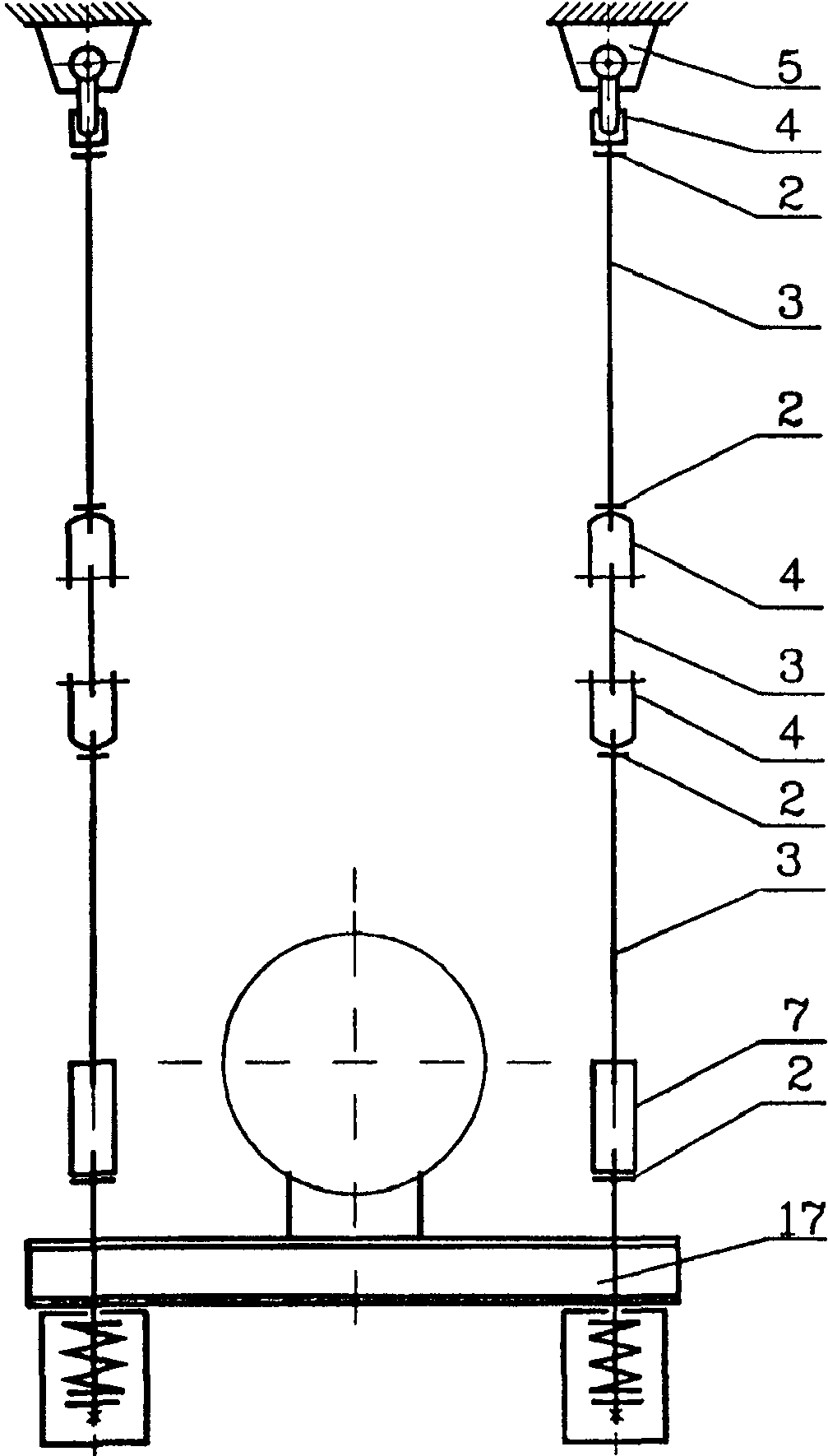

2 - гайка; 3 - тяга резьбовая; 4 - вилка; 5 - проушина;
7 - талреп; 17 - опорная балка для пружин
Рисунок 14

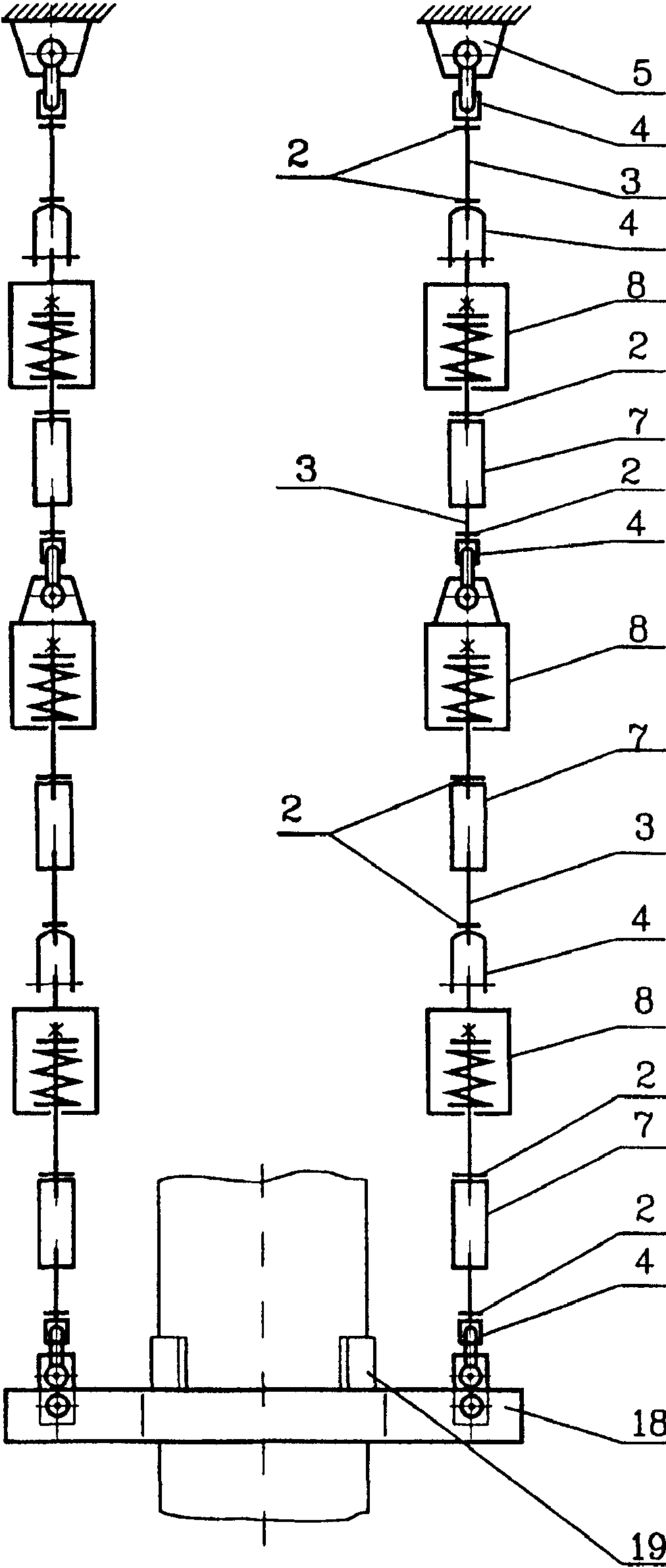

2 - гайка; 3 - тяга резьбовая; 4 - вилка; 5 - проушина;
7 - талреп; 8 - пружинный блок подвесной;
18 - узел крепления; 19 - упор
Рисунок 15

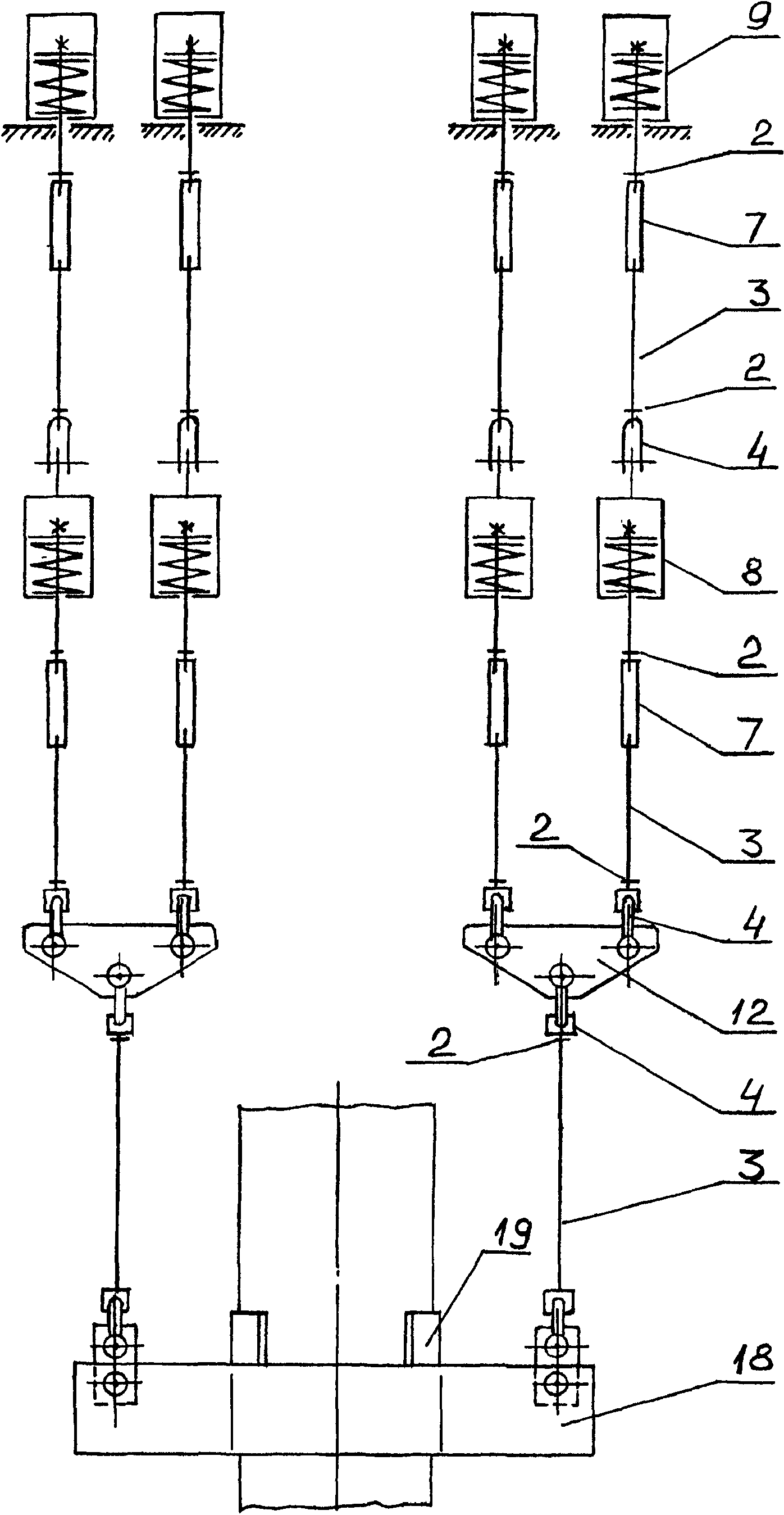

2 - гайка; 3 - тяга резьбовая; 4 - вилка; 7 - талреп;
8 - пружинный блок подвесной; 9 - пружинный блок опорный;
12 - траверса; 18 - узел крепления; 19 - упор
Рисунок 16
Таблица 1
Допускаемые нагрузки на тяги подвесок
Диаметр резьбы тяги
Допускаемая нагрузка, кН
М12
8,83
М16
14,71
М20
23,53
М24
33,34
М30
53,93
М36
78,45
М42
107,87
М48
147,09
Таблица 2
Перечень деталей и узлов подвесок
Наименование изделия
Обозначение стандарта
1
Узел крепления:
ОСТ 24.125.101
тип 11
Исп. 01 - 59
тип 12
Исп. 60 - 113
тип 13
Исп. 114 - 134
2
Гайка
ГОСТ 5915
3
Тяга резьбовая
ОСТ 24.125.107
4
Вилка
ОСТ 24.125.102
5
Проушина
ОСТ 24.125.104
6
Муфта соединительная
ОСТ 24.125.106
7
Талреп
ОСТ 24.125.105
8
Блок пружинный подвесной
ОСТ 24.125.111
9
Блок пружинный опорный
ОСТ 24.125.112
10
Узел крепления, тип 24
ОСТ 24.125.116
11
Гайка
ГОСТ 5915
12
Траверса
ОСТ 24.125.110
13
Узел крепления:
ОСТ 24.125.101
тип 31
Исп. 135 - 176
тип 32
Исп. 177 - 218
тип 33
Исп. 219 - 233
14
Узел крепления:
ОСТ 24.125.122
тип 41
Исп. 01 - 48
тип 42
Исп. 49 - 96
тип 43
Исп. 97 - 116
15
Узел крепления:
ОСТ 24.125.101
тип 54
Исп. 234 - 262
16
Серьга
ОСТ 24.125.103
17
Узел крепления, тип 64
ОСТ 24.125.126
18
Узел крепления
ОСТ 24.125.101
тип 71
Исп. 263 - 312
тип 72
Исп. 313 - 368
тип 73
Исп. 369 - 389
тип 74
Исп. 390 - 406
19
Упор
ОСТ 24.125.130
Исп. - исполнение.
Таблица 3
Диаметр тяги, мм
Сила пружины при рабочей деформации, кН
Подвесные пружинные блоки
Опорные пружинные блоки
Исполнение по ОСТ 24.125.111
Исполнение по ОСТ 24.125.112
12
1,26
01; 21
01; 21
2,73
02; 22
02; 22
5,24
03; 23
03; 23
8,00
04; 24
04; 24
16
11,67
05; 25
05; 25
20
16,34
06; 26
06; 26
19,66
07; 27
07; 27
24
26,34
08; 28
08; 28
32,60
09; 29
09; 29
30
40,00
10; 30
10; 30
48,60
11; 31
11; 31
36
58,45
12; 32
12; 32
Таблица 4
Характеристика трубопроводов пара
их хромомолибденованадиевых сталей
Наружный диаметр трубопровода
, мм
Толщина стенки трубы
s, мм
Параметры среды
Толщина изоляции
s, мм
Погонная масса трубы,
кг/м
Погонная масса теплоизоляции с покровным слоем,
кг/м
Погонная масса среды,
кг/м
Погонная масса трубы с теплоизоляцией, покровным слоем из листов алюминиевых сплавов и средой,
кг/м
Погонная масса трубы с теплоизоляцией, покровным слоем из листов оцинкованной стали и средой,
кг/м
Погонная масса среды при гидроиспытании,
кг/м
Погонная масса трубы с теплоизоляцией, покровным слоем из листов алюминиевых сплавов и средой при гидроиспытании,
кг/м
Погонная масса трубы с теплоизоляцией, покровным слоем из листов оцинкованной стали и средой при гидроиспытании,
кг/м
Наибольший пролет трубопровода,
м
Давление
p, МПа
Температура t, °C
из листов алюминиевых сплавов
из листов оцинкованной стали
57
3,5
4,02
545
150
4,72
11,30
19,31
0,022
16,0
24,1
1,96
18,0
26,0
4
12,0
25,01
545
13,56
0,062
24,9
32,9
0,75
25,6
33,6
4
76
7,0
9,81
540
160
12,18
13,80
22,28
0,086
26,1
34,5
3,01
29,0
37,5
5
9,0
13,73
515
15,19
0,114
29,1
37,6
2,64
31,6
40,1
5
13,0
13,73
545
20,59
0,080
34,5
43,0
1,96
36,4
44,8
5
13,0
13,73
560
20,59
0,078
34,5
42,9
1,96
36,4
44,8
5
108
6,0
4,02
545
170
15,45
19,15
28,20
0,081
34,7
43,7
7,23
41,8
50,9
6
22,0
25,01
545
47,52
0,262
66,9
76,0
3,21
69,9
78,9
6
133
11,0
9,81
540
180
35,34
21,64
31,19
0,276
57,3
66,8
9,66
66,6
76,2
6
14,0
13,73
515
43,77
0,373
65,8
75,3
8,64
74,1
83,6
7
20,0
13,73
545
59,12
0,277
81,0
90,6
6,78
87,5
97,1
7
20,0
13,73
560
59,12
0,270
81,0
90,6
6,78
87,5
97,1
7
159
8,0
4,02
545
190
31,90
24,38
34,46
0,179
56,5
66,5
16,03
72,3
82,4
7
13,0
9,81
540
49,98
0,396
74,8
84,8
13,87
88,2
98,3
7
16,0
13,73
515
60,14
0,546
85,1
95,1
12,64
97,2
107,2
8
32,0
25,01
545
105,70
0,289
130,4
140,4
7,08
137,2
147,2
8
194
16,0
9,81
540
190
74,99
28,89
39,37
0,588
104,5
114,9
20,57
124,5
134,9
8
20,0
13,73
515
91,46
0,803
121,2
131,6
18,59
138,9
149,4
9
38,0
25,01
545
154,28
0,891
184,1
194,5
10,92
194,1
204,6
9
219
18,0
9,81
540
200
95,27
31,32
43,86
0,750
127,3
139,9
26,25
152,8
165,4
9
22,0
13,73
515
113,93
1,037
146,3
158,8
24,01
169,3
181,8
9
28,0
13,73
545
140,21
0,851
172,4
184,9
20,83
192,4
204,9
9
32,0
13,73
560
156,60
0,750
188,7
201,2
18,84
206,8
219,3
8
245
48,0
25,01
545
246,09
32,96
45,83
1,421
280,5
293,3
17,41
296,5
309,3
9
273
13,0
4,02
545
210
89,27
39,78
53,27
0,534
129,6
143,1
47,83
176,9
190,4
10
22,0
9,81
540
145,42
1,175
186,4
199,9
41,11
226,3
239,8
10
26,0
13,73
515
168,90
1,654
210,3
223,8
38,29
247,0
260,5
10
32,0
13,73
545
202,40
1,399
243,6
257,1
34,25
276,4
289,9
10
36,0
13,73
560
223,60
1,262
264,6
278,1
31,67
295,1
308,5
10
50,0
25,01
545
290,61
1,916
332,3
345,8
23,46
353,9
367,3
10
325
26,0
9,81
540
220
204,74
43,98
58,41
1,670
250,4
264,8
58,43
307,2
321,6
10
32,0
13,73
515
246,52
2,307
292,8
307,2
53,41
343,9
358,3
12
38,0
13,73
545
286,24
1,986
332,2
346,6.
48,61
378,8
393,3
10
60,0
25,01
545
414,30
2,690
461,0
475,4
32,95
491,2
505,7
9
377
17,0
4,02
545
230
168,45
52,60
67,96
1,030
222,1
237,4
92,24
313,3
328,7
11
50,0
13,73
560
428,46
2,396
483,5
498,8
60,15
541,2
556,6
11
70,0
25,01
545
535,0
3,595
591,2
606,6
44,04
631,6
647,0
11
426
19,0
4,02
545
230
206,53
56,24
72,24
1,318
264,1
280,1
118,02
380,8
396,8
12
38,0
13,73
515
387,98
4,148
448,4
464,4
96,04
540,3
556,3
14
80,0
25,01
545
720,70
4,529
781,5
797,5
55,47
832,4
848,4
12
465
22,0
4,02
545
240
257,40
61,37
78,13
1,552
320,3
337,1
138,95
457,7
474,5
13
80,0
25,01
545
803,40
5,954
870,7
887,5
72,93
937,7
954,5
13
530
25,0
4,02
545
343,71
66,11
83,71
2,017
411,8
429,4
180,63
590,5
608,1
14
630
28,0
4,02
545
250
425,00
76,56
95,71
2,884
504,4
523,6
258,3
759,9
779,0
16
720
25,0
4,02
545
438,00
82,95
103,27
3,930
524,9
545,2
351,93
872,9
893,2
18
920
32,0
4,02
545
280
716,31
114,95
129,66
6,415
837,7
852,4
574,46
1405,7
1420,4
18
Таблица 5
Характеристика трубопроводов
из углеродистых и кремнемарганцовистых сталей
Наружный диаметр трубопровода
, мм
Толщина стенки трубы
s, мм
Параметры среды
Среда
Толщина изоляции
s, мм
Погонная масса трубы,
кг/м
Погонная масса теплоизоляции с покровным слоем,
кг/м
Погонная масса среды,
кг/м
Погонная масса трубы с теплоизоляцией, покровным слоем из листов алюминиевых сплавов и средой,
кг/м
Погонная масса трубы с теплоизоляцией, покровным слоем из листов оцинкованной стали и средой,
кг/м
Погонная масса среды при гидроиспытании,
кг/м
Погонная масса трубы с теплоизоляцией, покровным слоем из листов алюминиевых сплавов и средой при гидроиспытании,
кг/м
Погонная масса трубы с теплоизоляцией, покровным слоем из листов оцинкованной стали и средой при гидроиспытании,
кг/м
Наибольший пролет трубопровода,
м
Давление
p, МПа
Температура
t, °C
из листов алюминиевых сплавов
из листов оцинкованной стали
57
4,0
3,92
440
Пар
130
5,35
8,52
13,87
0,024
13,9
19,2
1,88
15,8
21,1
4,0
7,45
145
Вода
80
9,75
14,29
1,736
16,8
21,4
17,0
21,5
4,31
340
Пар
120
19,87
25,05
0,032
25,3
30,4
27,1
32,3
3,92
200
Вода
80
9,75
14,29
1,634
16,7
21,3
17,0
21,5
5,89
275
Пар
120
19,87
25,05
0,087
25,3
30,5
27,1
32,3
8,44
300
Пар
120
19,87
25,05
0,058
25,3
30,5
27,1
32,3
11,77
250
Вода
100
15,14
20,01
1,525
22,0
26,9
22,4
27,2
9,0
37,27
280
Вода
120
10,87
19,87
25,05
0,947
31,7
36,9
1,19
31,9
37,1
76
3,5
4,31
340
Пар
100
6,41
26,66
34,69
0,064
33,1
41,2
3,73
36,8
44,8
5,0
3,92
200
Вода
16,77
21,80
3,240
26,4
31,5
26,9
31,9
4,0
3,92
200
Вода
7,27
16,77
21,80
3,147
27,2
32,2
3,63
27,7
32,7
5,89
275
Пар
26,66
34,69
0,168
34,1
42,1
37,6
45,6
9,0
23,54
250
Вода
15,19
26,66
34,69
2,168
44,0
52,0
2,64
44,5
52,5
6,0
18,14
215
Вода
16,77
21,80
2,272
34,2
39,3
34,6
39,6
89
4,0
4,31
340
Пар
100
8,58
9,65
14,77
0,088
18,3
23,4
5,14
23,4
28,5
6,0
3,92
200
Вода
100
17,83
22,95
4,465
30,9
36,0
31,6
36,7
6,0
3,92
440
Пар
140
12,56
12,36
20,52
0,059
25,0
33,1
4,65
29,6
37,7
7,45
145
Вода
80
11,80
16,60
4,286
28,6
33,4
29,0
33,8
5,89
275
Пар
120
23,06
28,50
0,216
35,8
41,3
40,3
45,7
8,44
300
Пар
23,06
28,50
0,144
35,8
41,2
11,77
250
Вода
23,06
28,50
3,766
39,4
44,8
108
4,5
3,92
200
Вода
135
11,76
24,51
32,77
6,670
42,9
51,2
7,68
44,0
52,2
7,0
6,0
7,45
145
Вода
15,45
24,51
32,77
6,662
46,6
54,9
7,23
47,2
55,5
4,31
340
Пар
24,51
32,77
0,124
40,1
48,3
3,92
200
Вода
24,51
32,77
6,272
46,2
54,5
5,89
275
Пар
24,51
32,77
0,335
40,3
48,6
8,44
300
Пар
24,51
32,77
0,223
40,2
48,4
8,0
3,92
440
Пар
150
20,18
14,97
23,56
0,084
35,2
43,8
6,64
41,8
50,4
11,77
250
Вода
135
24,51
32,77
5,376
50,1
58,3
51,3
59,6
133
5,0
3,92
200
Вода
120
16,92
18,26
26,46
10,297
45,5
53,7
11,86
47,0
55,2
8,0
6,5
3,92
200
Вода
21,71
9,800
49,8
58,0
11,29
51,3
59,5
5,89
275
Пар
21,71
0,524
40,5
48,7
51,3
59,5
8,0
8,44
300
Пар
26,38
0,332
45,0
53,2
10,73
55,4
63,6
9,0
11,77
250
Вода
26,38
8,695
53,3
61,5
55,4
63,6
13,0
23,54
250
Вода
41,02
7,377
66,7
74,9
8,98
68,3
76,5
10,0
18,14
215
Вода
41,02
7,732
67,0
75,2
68,3
76,5
18,0
37,27
280
Вода
54,23
5,857
78,3
86,5
7,38
79,9
88,1
159
7,0
4,31
340
Пар
150
28,11
33,84
43,02
0,282
62,2
71,4
16,48
78,4
87,6
3,92
200
Вода
120
29,84
38,33
14,309
72,3
80,7
74,4
82,9
5,89
275
Пар
130
31,24
39,97
0,765
60,1
68,8
75,8
84,6
9,0
3,92
440
Пар
160
35,63
19,28
28,67
0,198
55,1
64,5
15,59
70,5
79,9
8,0
7,45
145
Вода
120
29,84
38,33
14,371
79,8
88,3
81,1
89,6
10,0
8,44
300
Пар
130
31,24
39,97
0,482
67,4
76,1
82,5
91,2
11,77
250
Вода
130
31,24
39,97
12,628
79,5
88,2
82,5
91,2
194
15,0
18,14
215
Вода
90
70,73
15,80
24,01
18,165
104,7
112,9
21,09
107,6
115,8
13,0
17,0
23,54
250
Вода
100
79,19
17,25
25,69
16,495
112,9
121,4
20,07
116,5
125,0
26,0
37,27
280
Вода
100
114,45
17,25
25,69
12,552
144,3
152,7
15,81
147,5
156,0
219
9,0
4,31
340
Пар
165
49,94
27,04
36,93
0,542
77,5
87,4
31,67
108,7
118,5
3,92
200
Вода
90
16,91
25,41
27,496
94,3
102,8
98,5
107,0
5,89
275
Пар
110
19,79
28,73
1,470
71,2
80,1
101,4
110,3
13,0
3,92
440
Пар
170
70,66
24,66
34,97
0,372
95,7
106,0
29,20
124,5
134,8
12,0
7,45
145
Вода
90
16,91
25,41
26,926
114,5
123,0
116,8
125,3
14,0
8,44
300
Пар
110
19,79
28,73
0,903
91,4
100,3
119,7
128,6
11,77
250
Вода
110
19,79
28,73
23,660
114,1
123,1
119,7
128,6
16,0
18,14
215
Вода
90
85,59
16,91
25,41
23,617
126,1
134,6
27,42
129,9
138,4
19,0
23,54
250
Вода
110
100,02
19,79
28,73
21,110
140,9
149,9
25,68
145,5
154,4
273
10,0
4,31
340
Пар
175
69,52
57,02
69,61
0,859
127,4
140,0
50,18
176,7
189,3
15,0
3,92
200
Вода
110
22,51
32,07
43,564
135,6
145,2
142,2
151,8
5,89
275
Пар
110
22,51
32,07
2,329
94,4
103,9
142,2
151,8
16,0
3,92
440
Пар
180
108,50
31,52
44,24
0,580
140,6
153,3
45,53
185,6
198,3
12,0
7,45
145
Вода
90
19,40
28,50
41,985
169,9
179,0
173,4
182,5
15,0
8,44
300
Пар
110
22,51
32,07
1,407
132,4
142,0
176,5
186,1
11,77
250
Вода
36,892
167,9
177,5
176,5
186,1
20,0
18,14
215
Вода
133,34
36,666
192,5
202,1
42,56
198,4
208,0
24,0
23,54
250
Вода
157,28
32,620
212,4
222,0
39,69
219,5
229,0
36,0
37,27
280
Вода
223,60
25,149
271,3
280,8
31,67
277,8
287,3
325
13,0
4,31
340
Пар
170
107,19
55,72
68,85
1,200
164,1
177,2
70,09
233,0
246,1
16,0
3,92
200
Вода
150
51,76
64,38
60,845
219,8
232,4
229,0
241,7
5,89
275
Пар
150
51,76
64,38
3,252
162,2
174,8
229,0
241,7
19,0
3,92
440
Пар
190
153,41
39,30
52,95
0,822
193,5
207,2
64,58
257,3
270,9
12,0
7,45
145
Вода
125
46,06
56,55
59,542
259,0
269,5
264,1
274,5
17,0
8,44
300
Пар
150
51,76
64,38
1,996
207,2
219,8
269,8
282,4
11,77
250
Вода
150
51,76
64,38
52,319
257,5
270,1
269,8
282,4
22,0
18,14
215
Вода
150
175,75
51,76
64,38
53,329
280,8
293,5
61,90
289,4
302,0
17,0
28,0
23,54
250
Вода
150
218,89
51,76
64,38
46,626
317,3
329,9
56,73
327,4
340,0
42,0
37,27
280
Вода
150
311,58
51,76
64,38
36,155
399,5
412,1
45,53
408,9
421,5
377
13,0
4,31
340
Пар
150
126,50
40,42
53,71
1,654
168,6
181,9
96,59
263,5
276,8
18,0
3,92
200
Вода
110
27,46
38,20
83,849
237,8
248,5
250,6
261,3
5,89
275
Пар
120
30,03
42,54
4,482
161,0
173,5
253,1
265,6
26,0
18,14
215
Вода
110
240,58
27,46
38,20
71,337
339,4
350,1
82,81
350,9
361,6
32,0
23,54
250
Вода
110
290,63
27,46
38,20
63,126
381,2
392,0
76,81
394,9
405,6
50,0
37,27
280
Вода
120
428,46
30,03
42,54
47,763
506,3
518,8
60,15
518,6
531,2
426
14,0
4,31
340
Пар
150
154,22
43,85
57,77
2,126
200,2
214,1
124,19
322,3
336,2
3,92
200
Вода
110
30,73
43,62
107,808
292,8
305,6
309,1
322,0
5,89
275
Пар
130
39,40
52,80
5,762
199,4
212,8
317,8
331,2
24,0
8,44
300
Пар
130
254,62
39,40
52,80
3,463
297,5
310,9
112,02
406,0
419,4
11,77
250
Вода
110
30,73
43,62
90,757
376,1
389,0
112,02
397,4
410,3
36,0
23,54
250
Вода
110
369,62
30,73
43,62
80,747
481,1
494,0
98,25
498,6
511,5
465
16,0
4,31
340
Пар
160
49,47
54,15
2,517
244,0
248,7
146,99
388,5
393,2
20,0
3,92
200
Вода
130
192,06
32,66
46,05
127,603
352,3
365,7
371,7
385,1
5,89
275
Пар
41,73
55,64
6,820
240,6
254,5
380,8
394,7
60,0
37,27
280
Вода
636,80
45,60
60,36
74,092
756,5
771,3
93,31
775,7
790,5
530
28,0
8,44
300
Пар
371,55
45,60
5,445
377,0
377,0
176,14
547,7
547,7
11,77
250
Вода
60,36
142,709
514,3
514,3
176,14
547,7
547,7
65,0
37,27
280
Вода
794,00
99,599
939,2
954,0
125,44
965,0
979,8
630
17,0
4,31
340
Пар
170
257,00
69,29
86,37
4,768
331,1
348,1
278,48
604,8
621,9
24,0
3,92
200
Вода
110
40,69
56,21
241,756
539,4
555,0
278,48
576,2
591,7
25,0
4,31
340
Пар
170
375,00
69,29
86,37
4,516
448,8
465,9
263,73
708,0
725,1
8,44
300
Пар
140
54,41
70,71
8,152
437,6
453,9
263,73
693,1
709,4
720
22,0
4,31
340
Пар
170
382,14
76,81
95,06
6,134
465,1
483,3
358,26
817,2
835,5
820
22,0
4,31
340
Пар
260
436,87
100,70
122,56
8,083
545,7
567,5
472,47
1010,0
1031,9
Таблица 6
Характеристика трубопроводов из аустенитных сталей
Наружный диаметр трубопровода
, мм
Толщина стенки трубы
s, мм
Параметры среды
Среда
Толщина изоляции
s, мм
Погонная масса трубы,
кг/м
Погонная масса теплоизоляции с покровным слоем,
кг/м
Погонная масса среды,
кг/м
Погонная масса трубы с теплоизоляцией, покровным слоем из листов алюминиевых сплавов и средой,
кг/м
Погонная масса трубы с теплоизоляцией, покровным слоем из листов оцинкованной стали и средой,
кг/м
Погонная масса среды при гидроиспытании,
кг/м
Погонная масса трубы с теплоизоляцией, покровным слоем из листов алюминиевых сплавов и средой при гидроиспытании,
кг/м
Погонная масса трубы с теплоизоляцией, покровным слоем из листов оцинкованной стали и средой при гидроиспытании,
кг/м
Наибольший пролет трубопровода,
м
Давление
p, МПа
Температура
t, °C
из листов алюминиевых сплавов
из листов оцинкованной стали
57
4,0
3,92
200
Вода
80
5,26
9,75
14,29
1,634
16,6
21,2
1,88
16,9
21,4
4,0
3,92
290
Пар
120
19,87
25,05
0,030
25,1
30,3
27,0
32,2
5,40
60
Вода
60
7,04
11,26
1,859
14,2
18,4
14,2
18,4
7,55
290
120
19,87
25,05
1,382
26,5
31,7
27,0
32,2
9,02
290
120
19,87
25,05
1,387
26,5
31,7
27,0
32,2
10,10
170
80
9,75
14,29
1,704
16,7
21,3
16,9
21,4
10,79
55
60
7,04
11,26
1,868
14,2
18,4
14,2
18,4
5,5
13,73
335
120
7,02
19,87
25,05
1,046
27,9
33,1
1,66
28,5
33,7
17,66
360
Пар
120
0,204
27,1
32,3
76
4,5
3,92
200
Вода
100
7,98
16,77
21,80
3,055
27,8
31,9
3,52
28,3
33,3
5,0
3,92
290
Пар
140
26,66
34,69
0,060
34,6
41,7
38,2
46,2
5,40
60
Вода
60
7,99
12,38
3,475
19,4
22,9
19,5
23,9
7,55
290
140
26,66
34,69
2,583
37,2
44,3
38,2
46,2
9,02
2,593
10,10
170
80
10,90
15,61
3,185
22,1
25,8
22,4
27,1
10,79
55
60
7,99
12,38
3,492
19,5
22,9
19,5
23,9
7,0
13,73
335
140
11,98
26,66
34,69
1,900
40,5
48,6
3,01
41,7
49,7
17,66
360
Пар
0,371
39,0
47,0
89
5,0
3,92
200
Вода
100
10,42
17,83
22,95
4,248
32,5
37,6
4,89
33,1
38,3
6,0
3,92
290
Пар
120
23,06
28,50
0,099
33,5
38,9
38,4
43,8
5,40
60
Вода
60
8,47
12,95
4,831
23,7
28,2
23,8
28,3
7,55
290
120
23,06
28,50
3,592
37,1
42,5
38,4
43,8
9,02
290
3,605
10,10
170
100
17,83
22,95
4,428
32,7
37,8
33,1
38,3
10,79
55
60
8,47
12,95
4,854
23,7
28,2
23,8
28,3
8,0
13,73
335
100
16,07
9,65
14,77
2,634
28,4
33,5
4,18
29,9
35,0
17,66
360
Пар
0,514
26,2
31,4
108
5,0
3,92
200
Вода
135
12,80
24,51
32,77
6,536
43,8
52,1
7,53
44,8
53,1
7,0
3,92
290
Пар
0,013
37,3
45,6
5,40
60
Вода
95
17,06
22,25
7,434
37,3
42,5
37,4
42,6
7,0
7,55
290
135
17,50
24,51
32,77
5,085
47,1
55,4
6,93
48,9
57,2
9,02
5,104
10,10
170
6,270
48,3
56,5
10,79
55
95
17,06
22,25
6,873
41,4
46,6
41,5
46,7
9,0
13,73
335
135
22,11
24,51
32,77
4,003
50,6
58,9
6,35
53,0
61,2
12,0
17,66
360
Пар
28,60
0,681
53,8
62,1
5,53
58,6
66,9
19,62
290
Вода
4,176
57,3
65,5
133
6,0
3,92
200
Вода
120
18,90
18,26
26,46
9,964
47,1
55,3
11,48
48,6
56,8
8,0
3,92
290
Пар
0,020
37,2
45,4
5,40
60
Вода
80
13,25
18,40
11,334
43,5
48,6
43,6
48,8
8,0
7,55
290
120
24,80
18,26
26,46
7,878
50,9
59,1
10,73
53,8
62,0
9,02
7,907
51,0
59,2
10,10
170
9,713
52,8
61,0
10,79
55
80
13,25
18,40
10,648
48,7
53,8
48,8
53,9
11,0
13,73
335
140
33,31
23,14
31,80
6,089
62,5
71,2
9,66
66,1
74,8
14,0
17,66
360
Пар
41,30
1,064
65,5
74,2
8,64
73,1
81,7
19,62
290
Вода
120
18,26
26,46
6,526
66,1
74,3
68,2
76,4
159
6,5
3,92
200
Вода
120
24,60
29,84
38,33
14,507
68,9
77,9
16,71
71,2
80,1
9,0
3,92
290
Пар
130
31,24
39,97
0,029
55,9
64,6
72,6
81,3
5,40
60
Вода
80
21,98
27,33
16,501
63,1
68,4
63,3
68,6
9,0
7,55
290
130
33,50
31,24
39,97
11,442
76,2
84,9
15,59
80,3
89,1
9,02
290
11,484
76,2
85,0
10,10
170
120
14,107
78,8
87,6
10,79
55
80
21,98
27,33
15,464
70,9
76,3
71,1
76,4
13,0
13,73
335
150
47,11
33,84
43,02
8,742
89,7
98,9
13,87
94,8
104,0
17,0
17,66
360
Пар
59,90
1,509
95,2
104,4
12,25
106,0
115,2
19,62
290
Вода
130
31,24
39,97
9,249
100,4
109,1
103,4
112,1
219
12,0
7,55
290
110
61,60
19,79
28,73
21,884
103,3
112,2
29,81
111,2
120,1
11,0
9,02
290
21,964
10,10
170
90
16,91
25,41
26,981
105,5
114,0
108,3
116,8
10,79
55
60
9,68
15,20
29,576
100,9
106,4
101,1
106,6
220
8,0
3,92
200
Вода
110
42,10
16,91
25,41
28,323
87,3
95,8
32,63
91,6
100,1
3,92
290
Пар
19,79
28,73
0,057
61,9
70,9
94,5
103,5
5,40
60
Вода
60
9,68
15,20
32,215
84,0
89,5
84,4
89,9
245
19,0
13,73
335
130
106,57
24,84
34,53
21,177
152,6
162,3
33,59
165,0
174,7
12,0
273
11,0
3,92
200
Вода
110
71,50
22,51
32,07
42,878
136,9
146,4
49,39
143,4
153,0
3,92
290
Пар
0,087
94,1
103,7
5,40
60
Вода
60
12,55
20,97
48,769
132,8
141,2
133,4
141,9
20,0
13,73
335
175
125,52
57,02
69,61
26,831
209,4
222,0
42,56
225,1
237,7
325
12,0
3,92
200
150
93,20
51,76
64,38
61,662
206,6
219,2
71,03
216,0
228,6
14,0
3,92
290
Пар
0,124
145,1
157,7
5,40
60
Вода
60
14,17
23,18
70,134
177,5
186,5
178,4
187,4
16,0
7,55
290
150
122,64
51,76
64,38
49,407
223,8
236,4
67,30
241,7
254,3
9,02
49,589
224,0
236,6
10,10
170
125
46,06
56,55
60,914
229,6
240,1
236,0
246,5
10,79
55
60
14,17
23,18
66,775
203,6
212,6
204,1
213,1


Вернуться в "Каталог нормативных документов"





Источник информации: https://internet-law.ru/documents/prod/ost_otraslevoj-standart/0/ost_71336.html



На эту страницу сайта можно сделать ссылку:





На правах рекламы:

© Антон Серго, 1998-2026.
Правовая информация, 18+

Разработка сайта
ArtStyle Group
