"Изменение N 1 ГОСТ 9.602-89 "Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии"
(принято Отчетом Межгосударственного совета по стандартизации, метрологии и сертификации от 15.04.1994 N 2)

Принято Межгосударственным советом по стандартизации, метрологии и сертификации (Отчет Технического секретариата N 2 от 15.04.1994).

Пункт 1.10. Первый абзац. Заменить слова: "для контроля за коррозионным состоянием сооружения" на "в соответствии с требованиями НТД".

Пункт 1.11 исключить.

Пункт 2.2. Примечание дополнить абзацем (перед первым): "Если удельное электрическое сопротивление грунта, измеренное в полевых или лабораторных условиях, равно или выше 130 Ом x м - оценка коррозионной агрессивности грунта по средней плотности катодного тока () не требуется".

Пункт 3.2. Первый абзац. Исключить слова "сжиженного газа".

Пункты 3.4 - 3.6. Примечание. Заменить слова: "от коррозии не защищают" на "катодной поляризации не подлежат".

Пункт 4.1. Таблицу 6 изложить в новой редакции:

--------------------------------

<*> Битумно-резиновую мастику изготовляют в заводских условиях по ГОСТ 15836.

Пункт 4.2 дополнить примечанием:

"Примечание. Допускается применять защитные покрытия усиленного типа из экструдированного полиэтилена с обязательной электрохимической защитой".

Пункт 4.4. Заменить слова: "липких лент, полимерного рулонного материала типа "Бутит" на "материалов".

Пункт 4.7. Примечание 1 исключить;

примечание 2 дополнить словами: "Для напыления применяется порошковый полиэтилен марок 20608-012, 20708-016, 20808-024, 20908-040 по ГОСТ 16338-85";

примечание 3 изложить в новой редакции: "3. Для наружной обертки покрытий из полимерных материалов применяют оберточные ленты, рулонные материалы типа бризол, изол, бикарул, ПЭКОМ, ПДБ с прочностью не менее 0,5 МПа (5,0 кгс/см2)";

примечание 4 дополнить словами: "и бумагу мешочную по ГОСТ 2228-81";

примечание 8. Заменить марку: ВВ-1 на ВВ-Г.

Пункт 4.8 изложить в новой редакции: "4.8. Сварные стыки труб, фасонные части (гидрозатворы, конденсатосборники, колена) и места повреждений защитного покрытия изолируют теми же материалами, что и трубопровод, а также битумными мастиками, армированными стеклохолстом или бризолом, термоусаживающимися материалами на основе полиэтилена и полимерными липкими лентами.

Не допускается применять липкие ленты для изоляции стыков на трубопроводах с битумными покрытиями".

Пункт 4.11. Исключить слова: "и переходное сопротивление";

дополнить примечанием: "Примечание. На кабелях связи с защитными покровами шлангового типа измерение сопротивления изоляции проводят в соответствии с НТД".

Пункт 4.12. Второй абзац. Исключить слова: "через каждые 100 м".

Пункт 4.13. Первый абзац. Заменить слова: "приборным методом с применением адгезиметров" на "в соответствии с НТД";

третий абзац. Исключить слова: "через каждые 100 м".

Пункт 4.14. Первый абзац изложить в новой редакции: "Сплошность покрытий контролируют после окончания процесса изоляции труб, а также на берме траншеи после изоляции трубопровода и стыков при напряжении в соответствии с табл. 6";

второй абзац. Заменить слово: "изоляции" на "эксплуатации".

Пункт 4.15 после слова "эксплуатируемых" дополнить словом: "магистральных".

Раздел 5. Наименование. Заменить слово: "электромеханической" на "электрохимической".

Пункт 5.2.1. Примечание изложить в новой редакции:

"Примечания. 1. Мгновенные защитные потенциалы (по абсолютной величине) должны быть не менее стационарного потенциала, а при отсутствии данных о стационарном потенциале - не менее 0,7 В.

2. При защите стальных трубопроводов и резервуаров в грунтах высокой коррозионной агрессивности, стальных трубопроводов оросительных систем и систем обводнения в грунтах высокой и средней коррозионной агрессивности с одновременным опасным влиянием блуждающих токов среднее значение поляризационных потенциалов или разности потенциалов должны соответствовать установленным в п. 5.1.1.

Определение среднего потенциала - в соответствии с приложением 8".

Пункт 5.3. Примечание. Четвертый абзац изложить в новой редакции:

"смещение в любую сторону величины стационарного потенциала на кабелях связи, не имеющих катодной поляризации".

Пункт 5.5. Первый абзац. Исключить слово: "траншейных"; заменить слова: "и имеющих" на "или имевших".

Пункт 5.8 изложить в новой редакции: "5.8. Протекторную защиту применяют для защиты подземных сооружений, проложенных в грунтах высокой коррозионной агрессивности (для стальных трубопроводов оросительных систем и систем обводнения - высокой и средней коррозионной агрессивности), а также для защиты от коррозии, вызываемой блуждающими токами в анодных зонах, когда величина блуждающих токов может быть скомпенсирована током протектора".

Пункт 5.14 после слова "осуществляется" дополнить словами: "так же".

Пункт 5.15 изложить в новой редакции: "5.15. Контроль эффективности электрохимической защиты подземного металлического сооружения осуществляется измерением потенциалов на защищаемом сооружении в контрольно-измерительных пунктах, на вводах в здания и других элементах сооружений, доступных для производства измерений, а также в смотровых устройствах кабельной канализации связи".

Пункт 5.16. Второй абзац изложить в новой редакции: "При каждом изменении параметров работы установок (например, сопротивления растеканию анодного заземлителя) и при изменениях, связанных с развитием сети подземных металлических сооружений и источников блуждающих токов, проводят дополнительный контроль".

Пункт 7.14 исключить.

Приложение 1. Пункт 1.2 до слова "Допускаются" изложить в новой редакции:

"1.2. Полевые электроразведочные приборы, например, АС-72 и другие".

Пункт 1.4. Последний абзац изложить в новой редакции:

"а - расстояние между электродами, принимаемое одинаковым и равным глубине (для кабелей связи - двойной глубине) прокладки подземного сооружения, м".

Пункт 2.1 дополнить абзацем: "Если уровень грунтовых вод выше глубины отбора проб, следует отобрать грунтовый электролит объемом 200 - 300 см3 и поместить в герметически закрывающуюся емкость, которую маркируют и снабжают паспортом".

Пункт 2.2. Первый абзац. Заменить слова: "регулируемого напряжения" на "тока";

второй абзац изложить в новой редакции: "Миллиамперметр класса точности 1,5 или ниже";

пятый абзац дополнить словами: "Одну сторону каждой пластины изолируют. При сборе ячейки пластины должны быть обращены друг к другу неизолированными сторонами".

Пункт 2.3 изложить в новой редакции (кроме черт. 2):

"2.3. Подготовка к испытанию

Отобранную пробу песчаных грунтов смачивают до полного влагонасыщения, а глинистых - до достижения мягкопластичного состояния. Если уровень грунтовых вод ниже уровня отбора проб, смачивание проводят дистиллированной водой, а если ниже - грунтовой водой. Собирают установку в соответствии со схемой, изображенной на черт. 2. Электроды A и B зачищают шкуркой шлифовальной по ГОСТ 6456-82 зернистостью 40 и меньше, обезжиривают ацетоном, промывают дистиллированной водой и устанавливают вплотную к торцовым поверхностям внутри ячейки. В ячейку укладывают грунт, послойно утрамбовывая его, на высоту меньше высоты ячейки на 4 мм. Электроды M и N, предварительно подготовленные так же, как и электроды A и B, устанавливают в грунт вертикально, опуская их до дна по центральной линии ячейки на расстоянии 50 мм друг от друга и 25 мм от торцовых стенок ячейки";

чертеж 2. Подрисуночная подпись. Заменить слово: "напряжения" на "тока".

Пункт 2.4. Примечание. Четвертый абзац. Заменить обозначение (и В) на (В).

Приложение 2. Пункт 3. Третий абзац. Исключить слова: "типа 43313";

пятый абзац дополнить словами: "класс точности 1,5 или меньше";

восьмой абзац после слов "вспомогательный электрод из" дополнить словами: "стали Ст. 3 или любой другой";

дополнить абзацем: "Одна поверхность рабочего и вспомогательного электрода и токоотводы от них должны быть изолированы";

пункт 4. Третий абзац после слов "отобранной пробы" дополнить словами: "в соответствии с ГОСТ 5180-84";

четвертый абзац изложить в новой редакции: "На дно ячейки на высоту 20 мм укладывают грунт и утрамбовывают его. Рабочий и вспомогательный электроды устанавливают вертикально неизолированными поверхностями друг к другу на расстоянии 3 - 4 см. Далее грунт укладывают в ячейку послойно (один-три слоя) с последовательным трамбованием слоев, добиваясь максимально возможного уплотнения. Расстояние от верхней кромки рабочего электрода до поверхности грунта должно быть 50 мм. Электрод сравнения устанавливают сверху ячейки в грунт, углубляя его на 1,0 - 1,5 см".

Пункт 5. Первый абзац дополнить словами: "относительно электрода сравнения";

второй абзац дополнить словами: "Для исключения омической составляющей из значения измеряемого потенциала рабочего электрода, измерение проводят по схеме (черт. 3а, б)";

пятый абзац изложить в новой редакции: "Определение выполняют для одного грунта не менее трех раз и вычисляют среднее арифметическое значение силы катодного тока ".

Приложение 3. Пункт 4.1. Примечание. Второй абзац изложить в новой редакции:

"При отсутствии данных принимают равным (относительно медно-сульфатного электрода сравнения):

минус 0,70 В - для стали;

минус 0,48 В - для свинца;

минус 0,70 В - для алюминия".

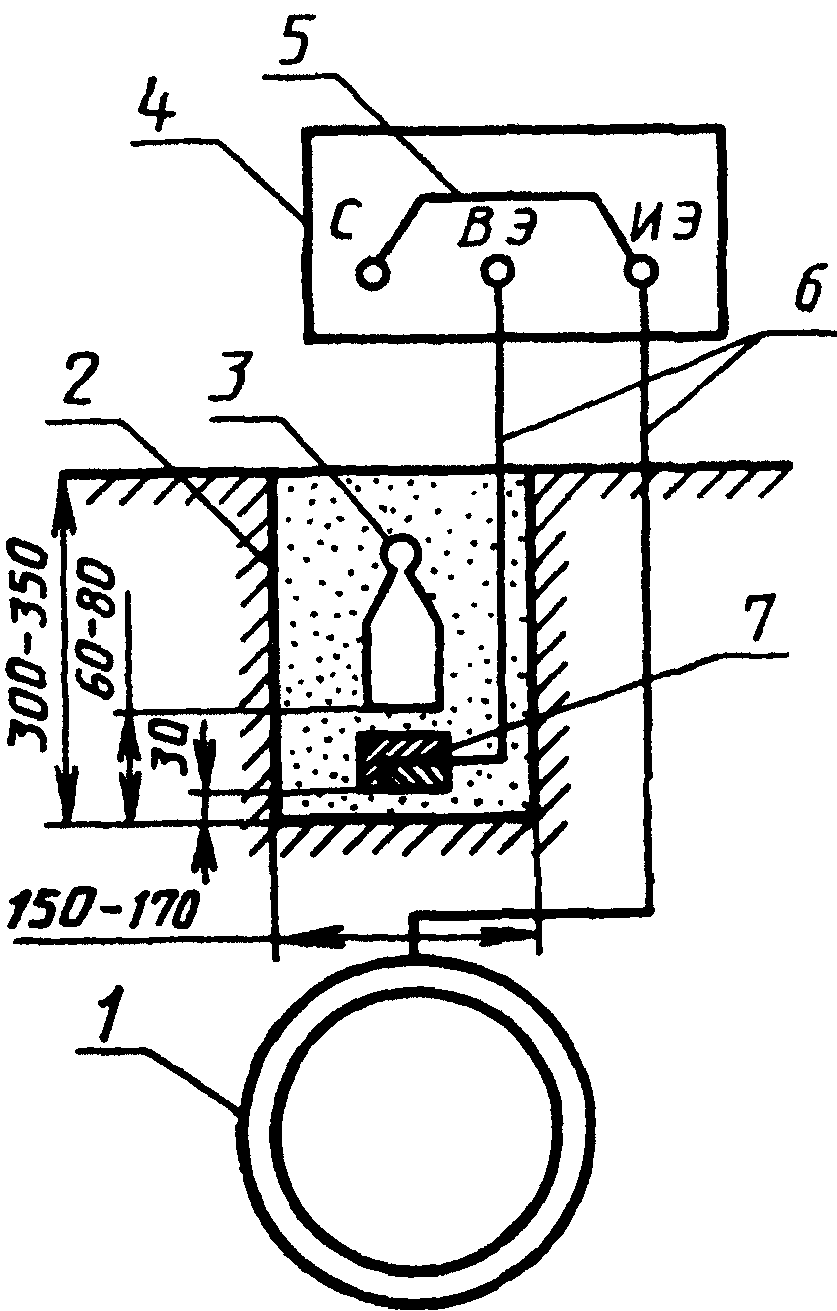

Пункт 5.3.1. Чертеж заменить новым (кроме подрисуночной подписи):

Приложение 4. Пункт 2. Исключить значение: 75 - 0 - 75 мВ.

Пункт 3. Последний абзац изложить в новой редакции: "Если наибольший размах колебаний разности потенциалов (абсолютной разности потенциалов между наибольшим и наименьшим значениями) превышает 0,50 В, это характеризует наличие блуждающих токов".

Приложение 5. Пункт 2. Заменить значение: 1,0 - 1 мВ на 1 - 0 - 1 мВ.

Приложение 7. Пункт 1.1. Первый абзац исключить.
