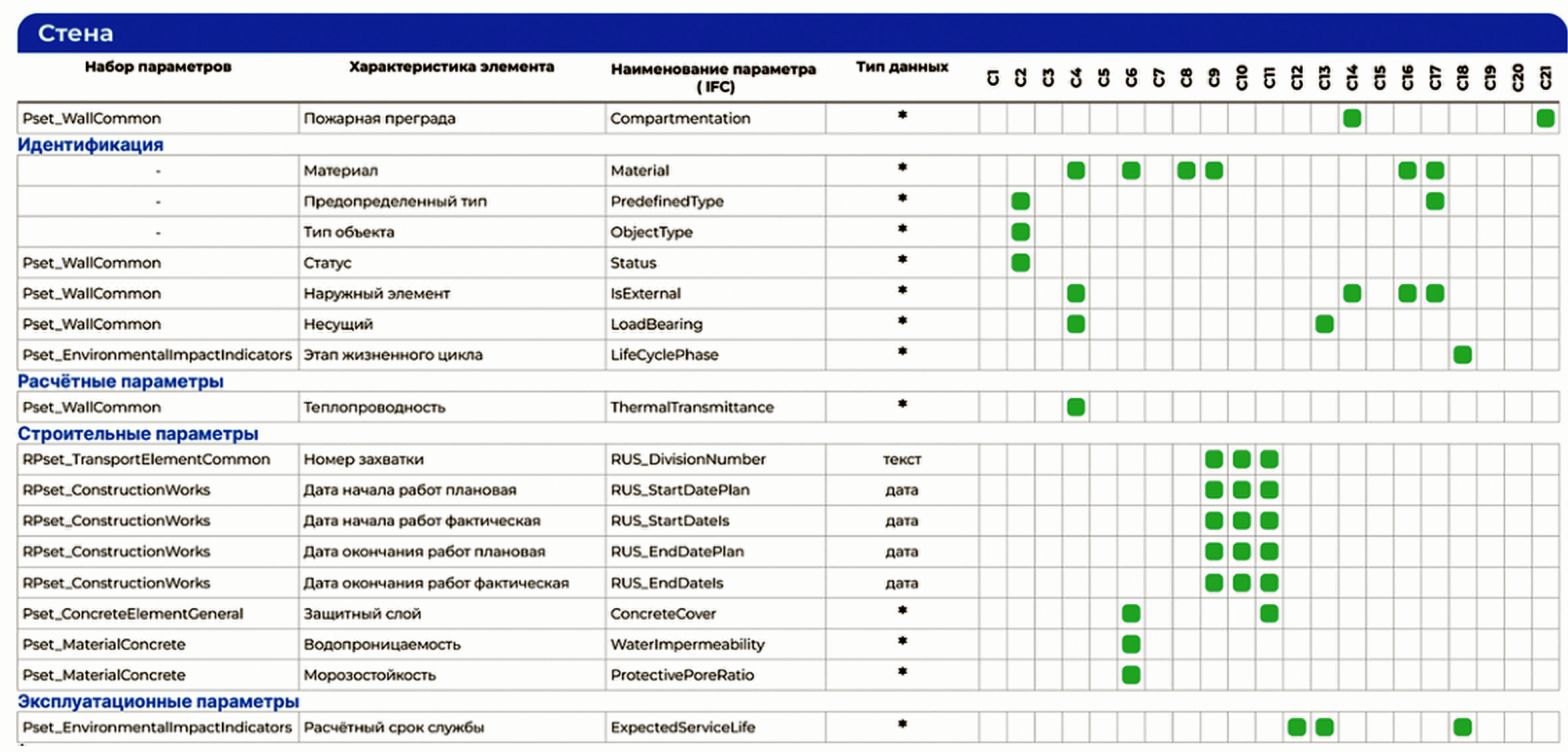

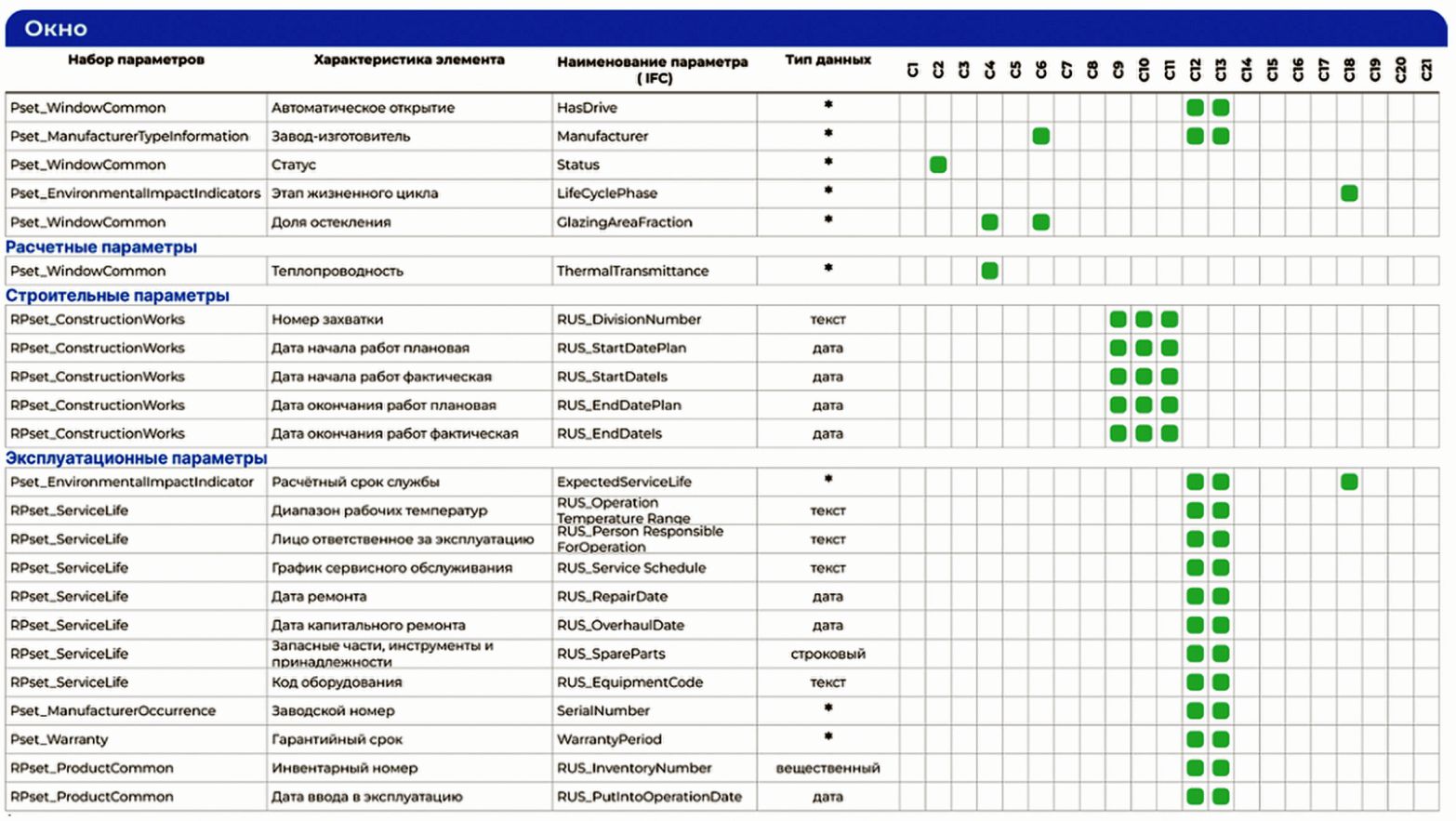

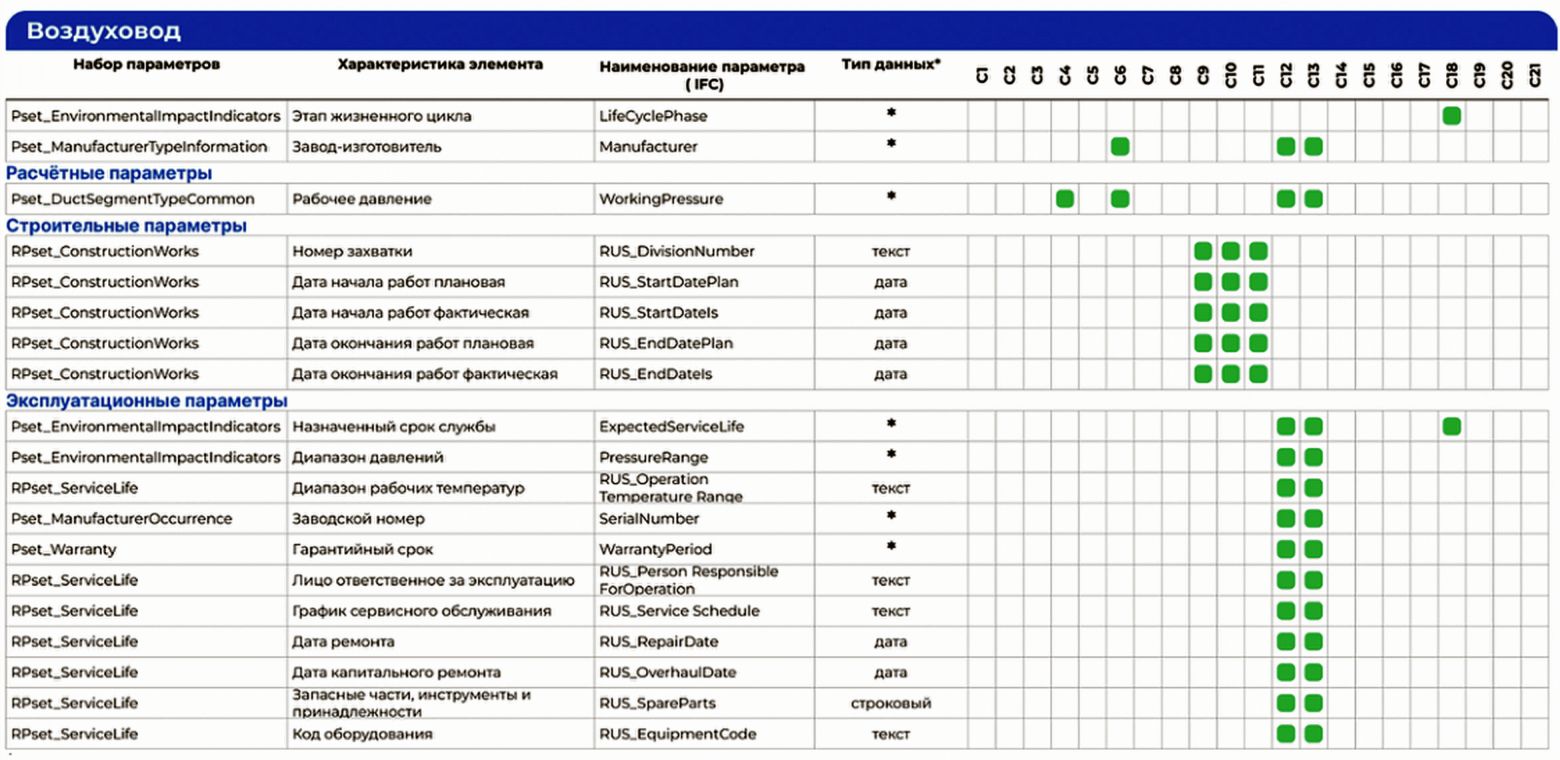

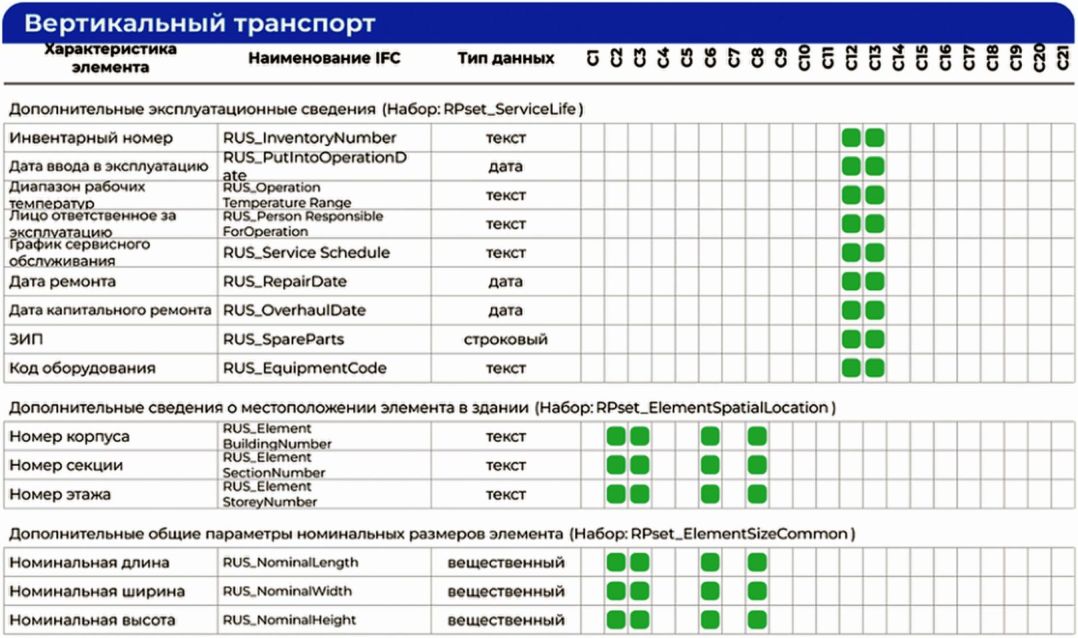

Приложение В. Матрицы использования атрибутивных данных элементов цифровых информационных моделей жилых зданий в сценариях применения ТИМ

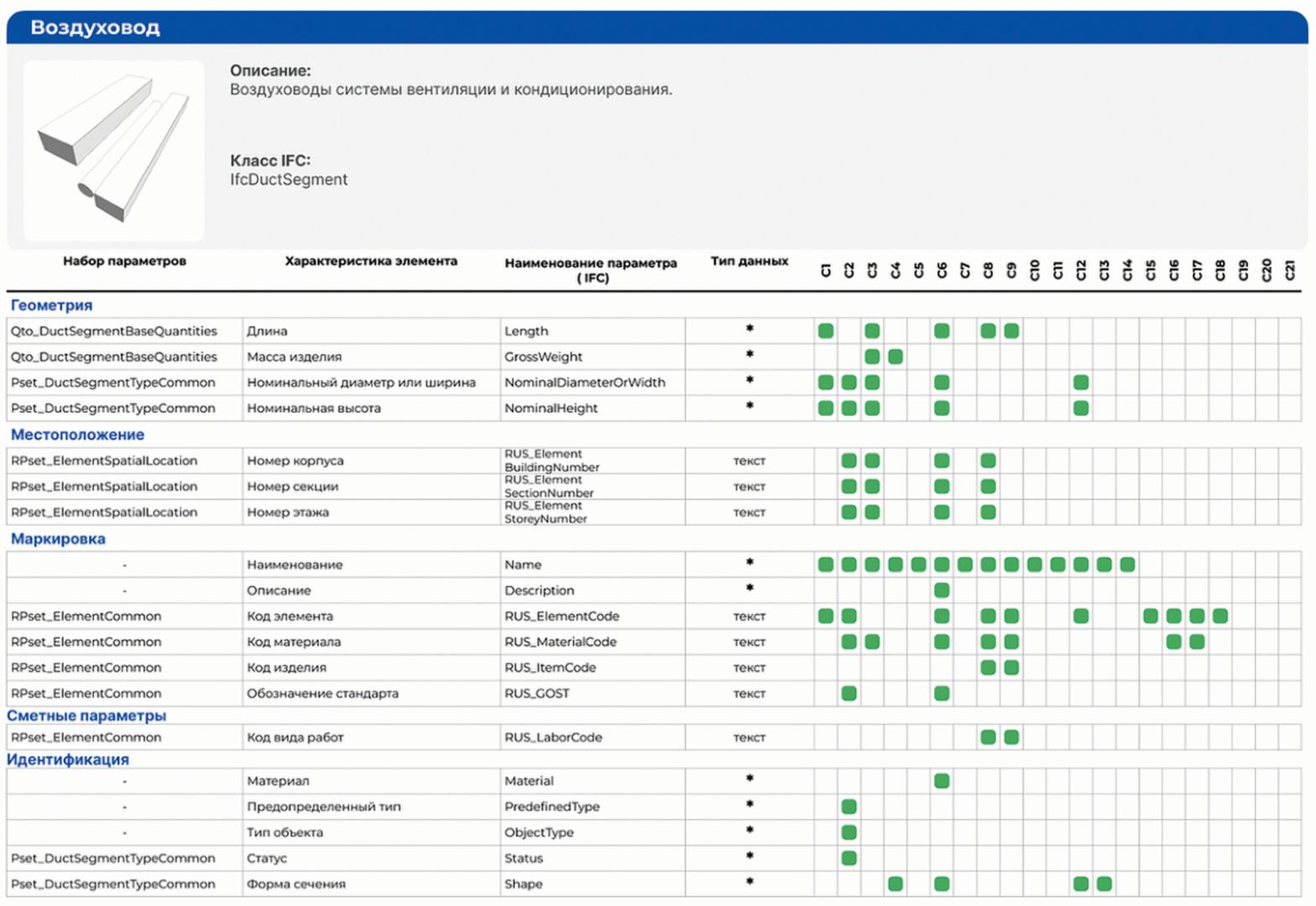

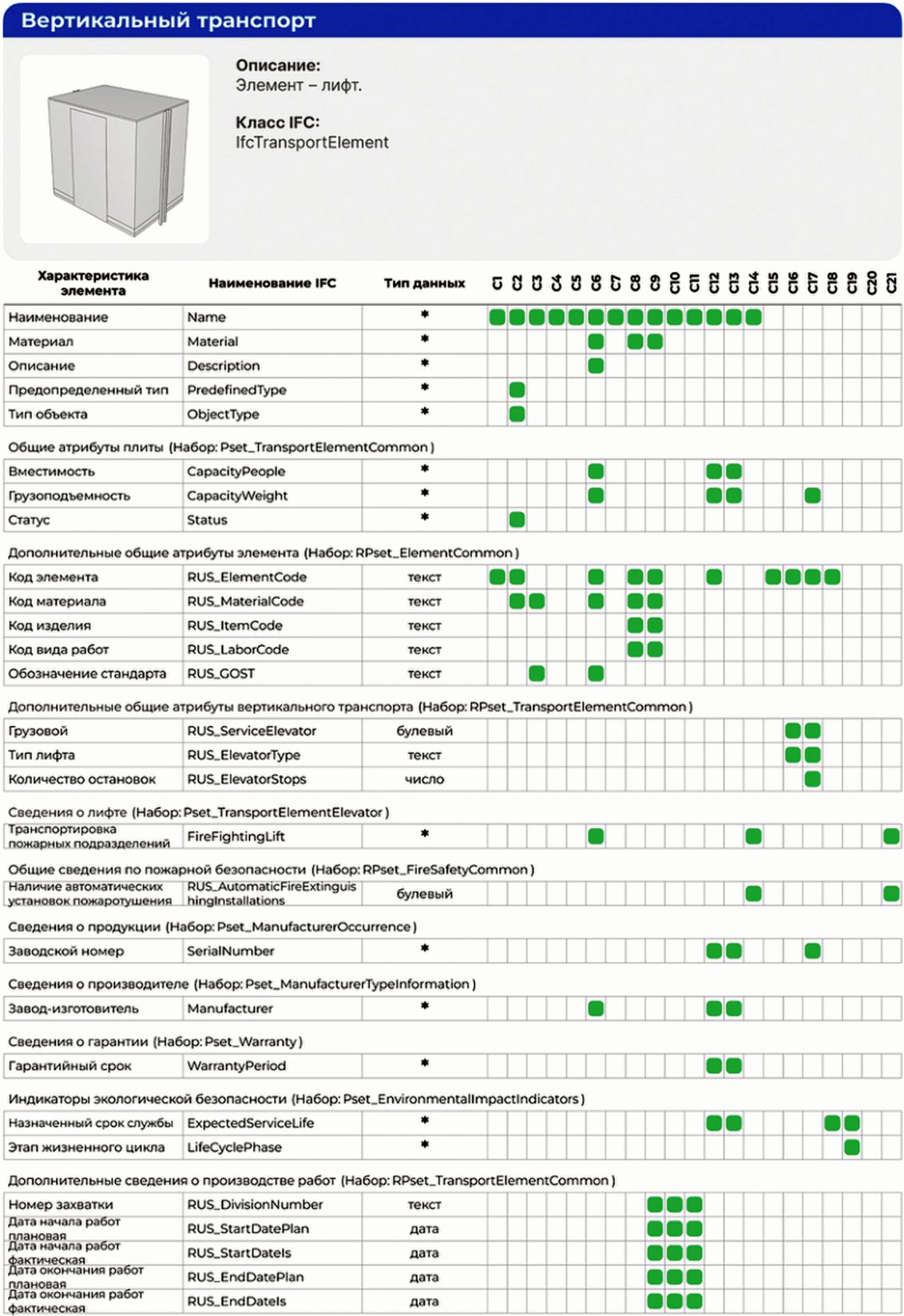

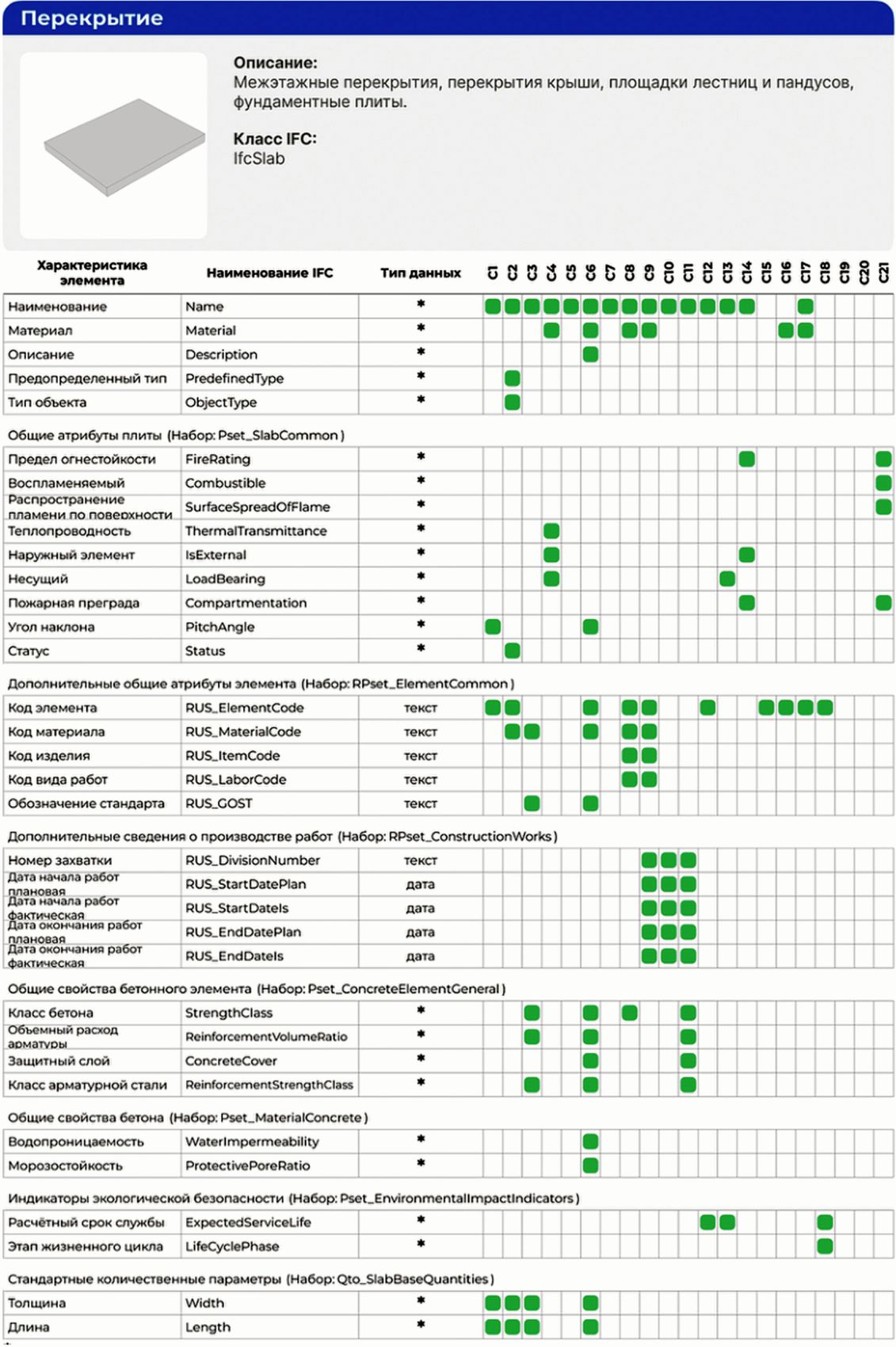

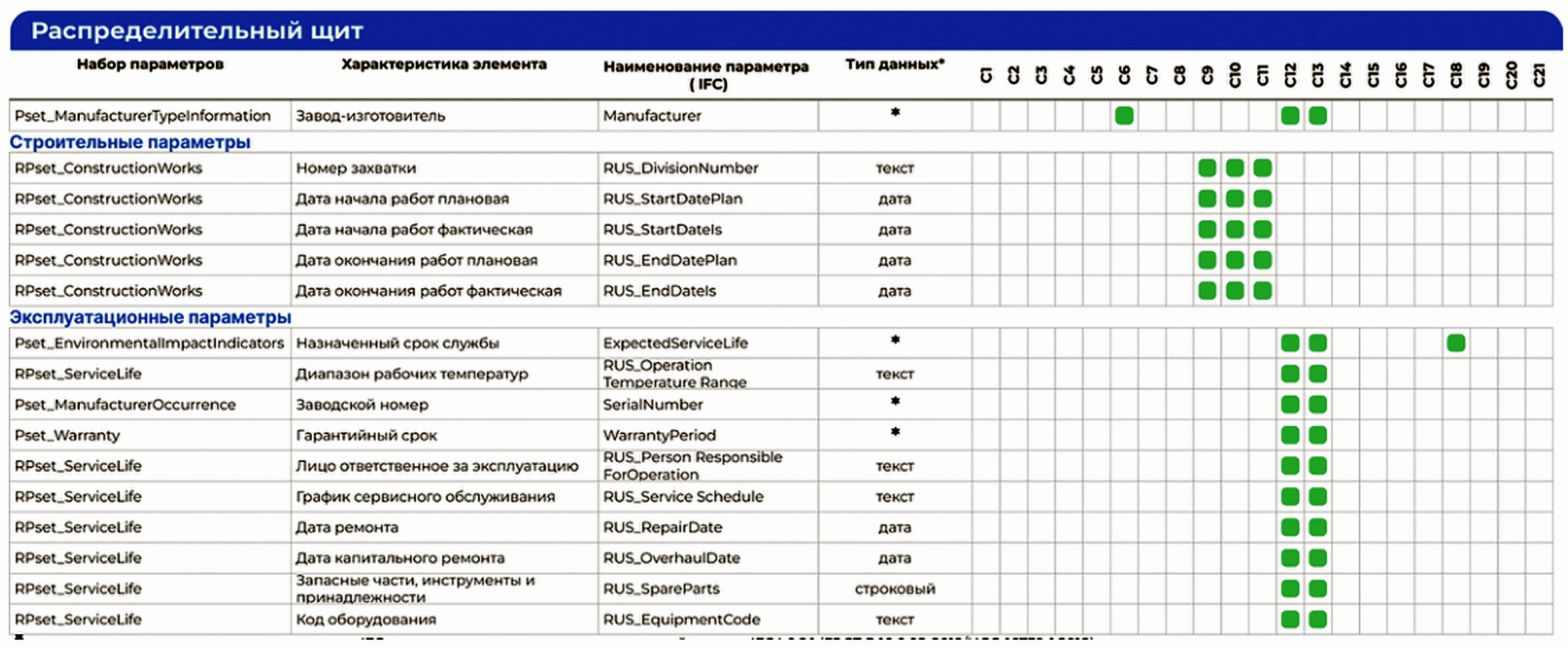

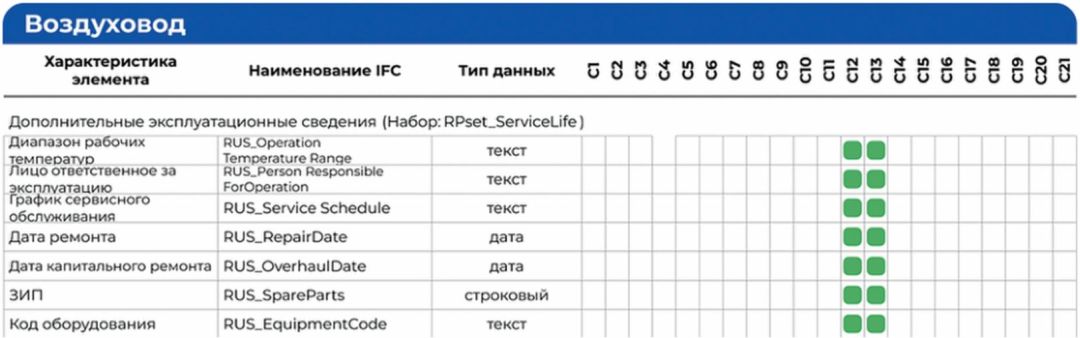

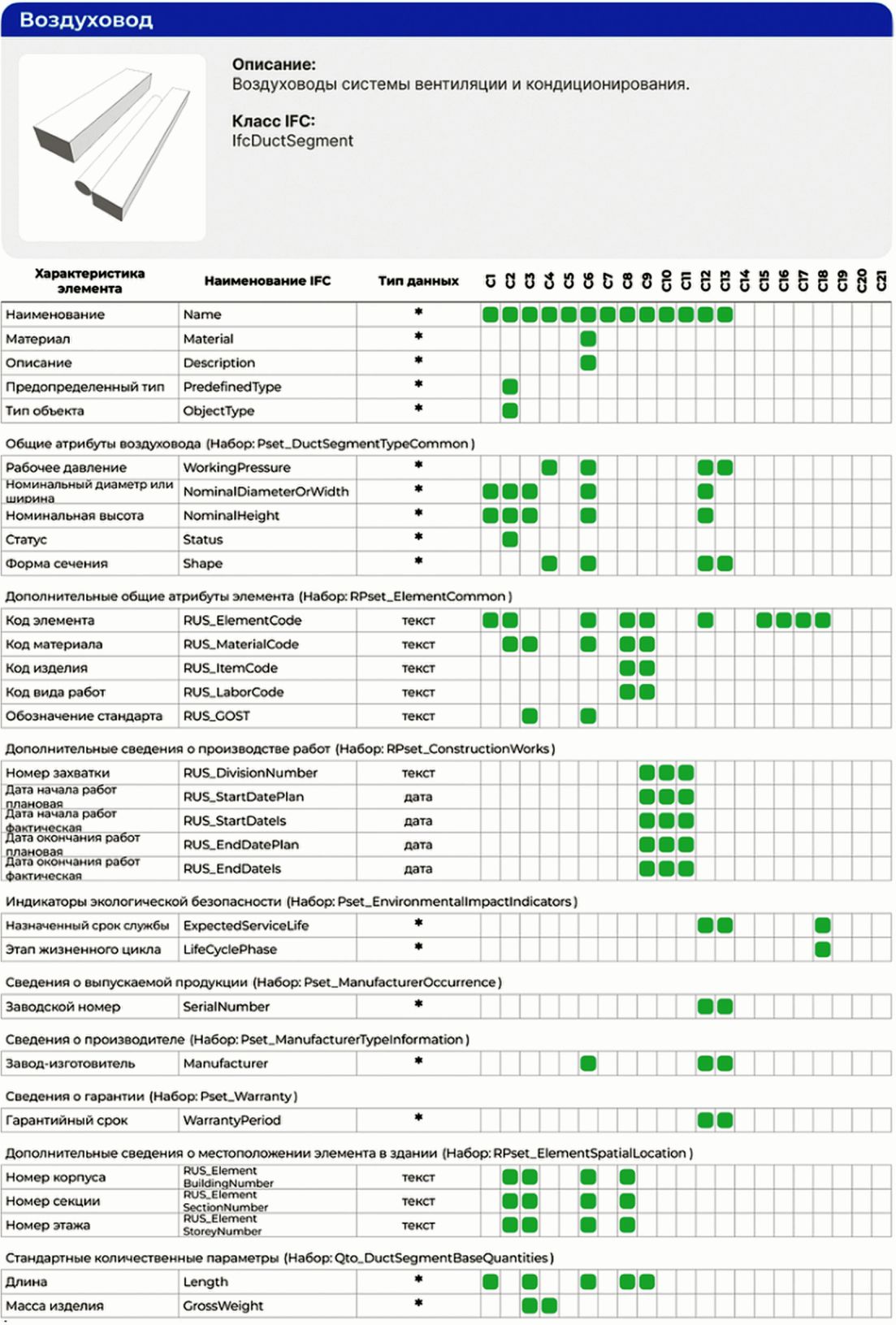

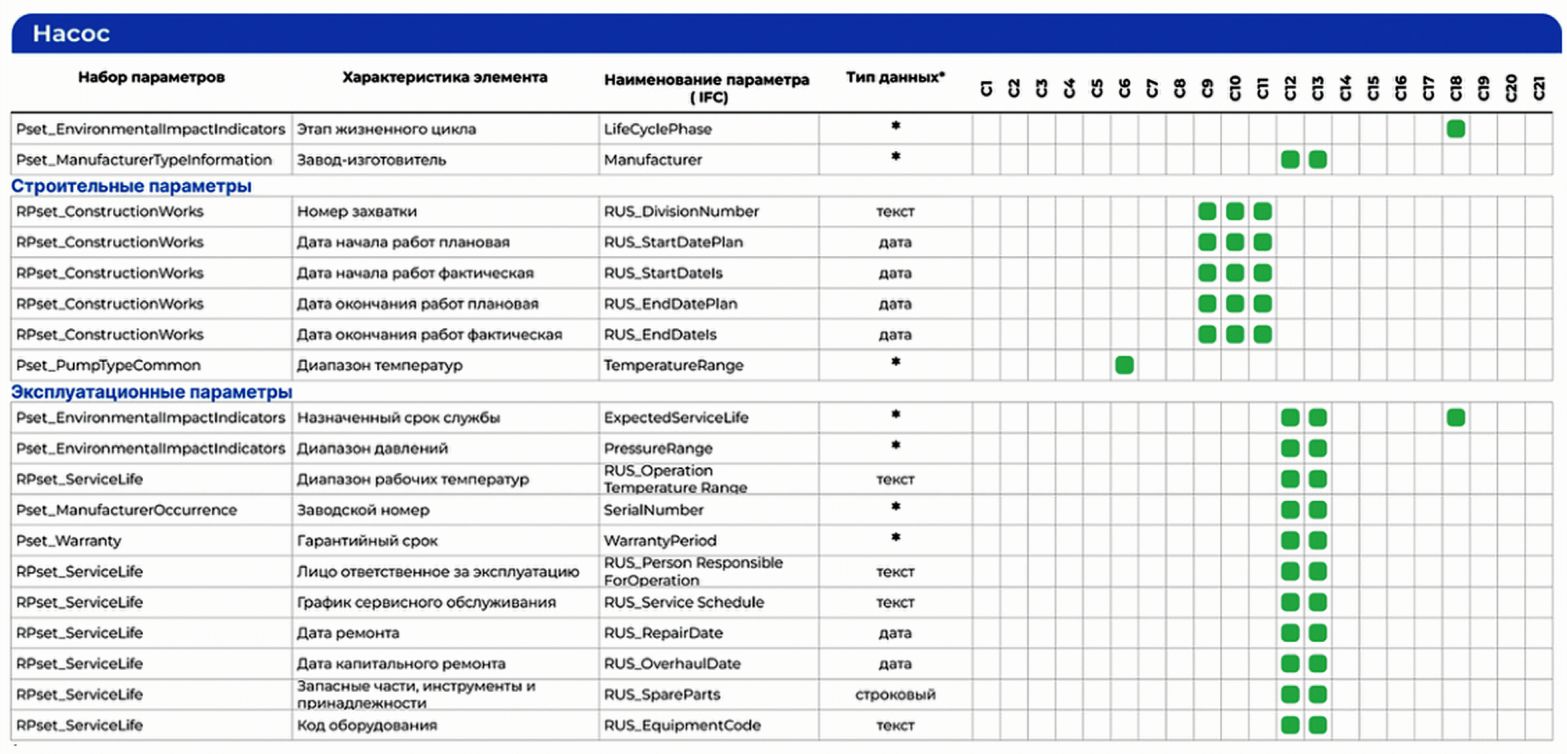

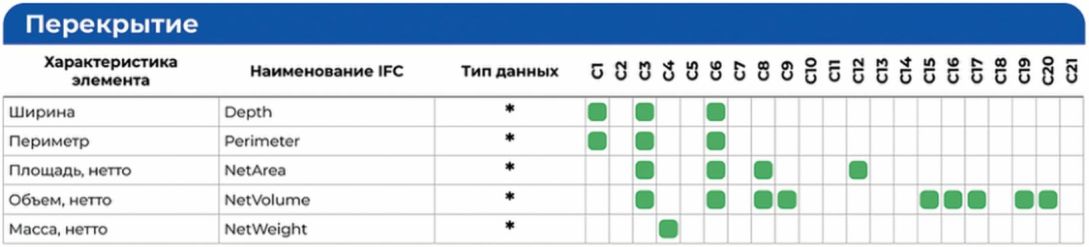

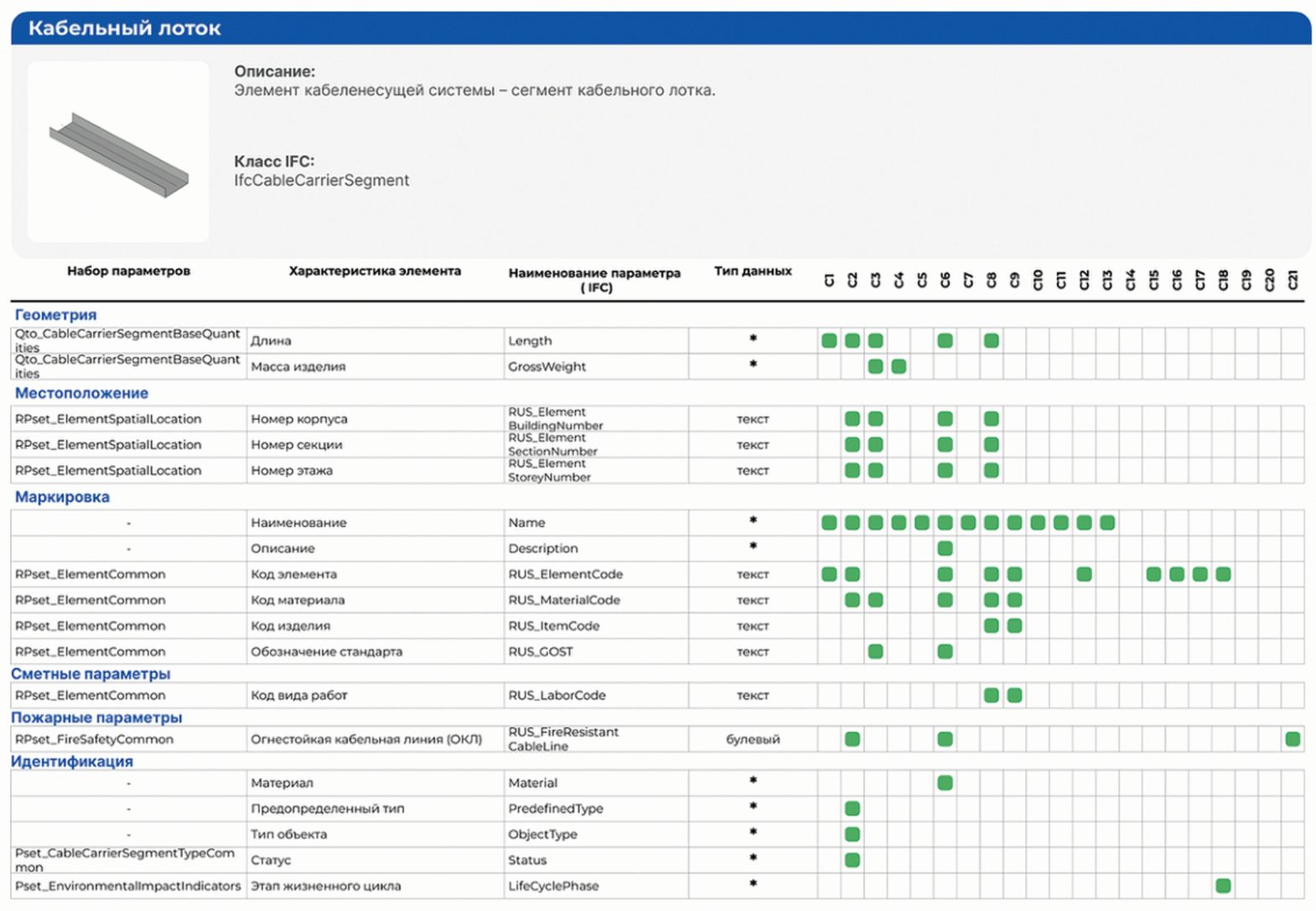

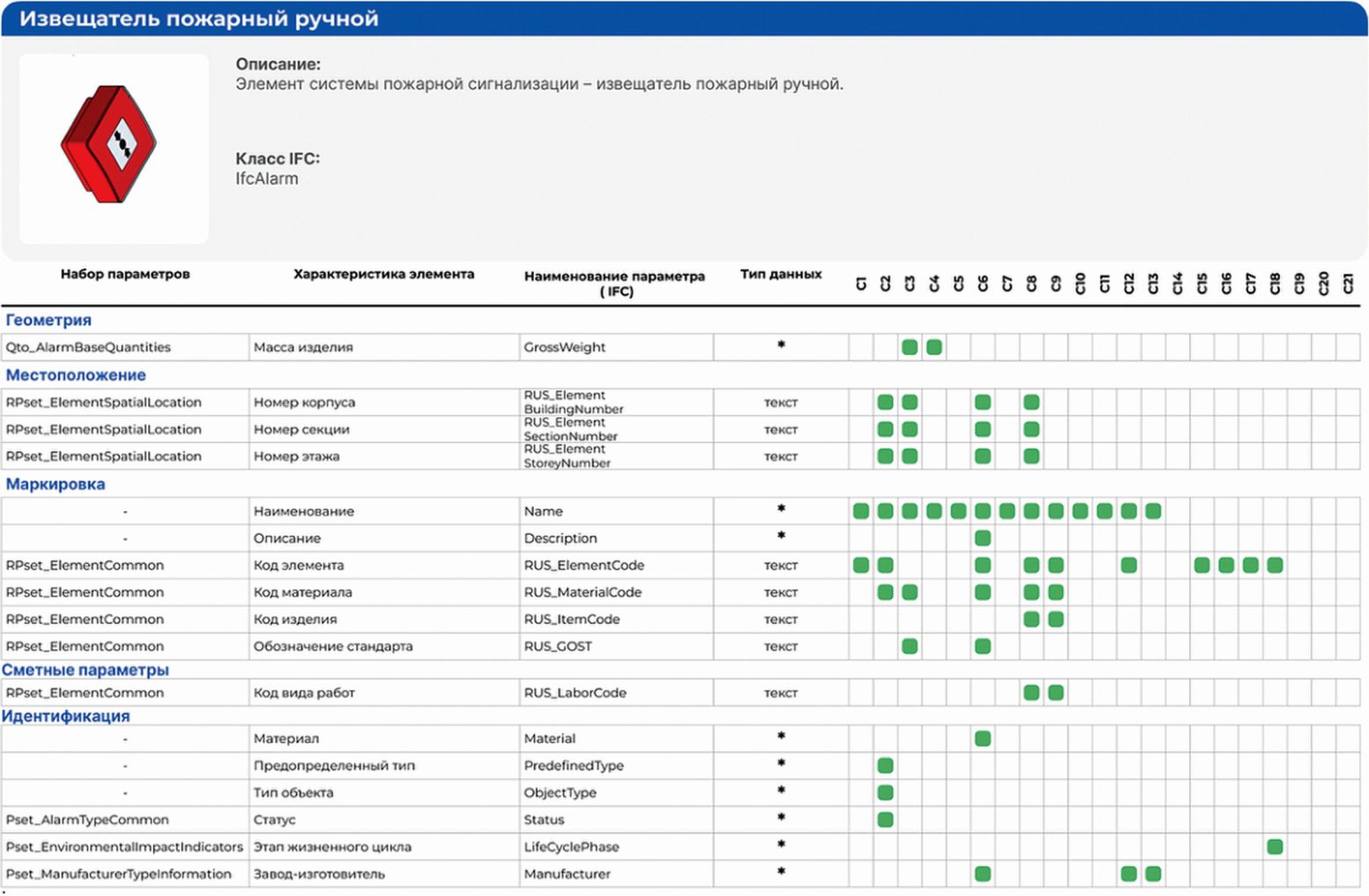

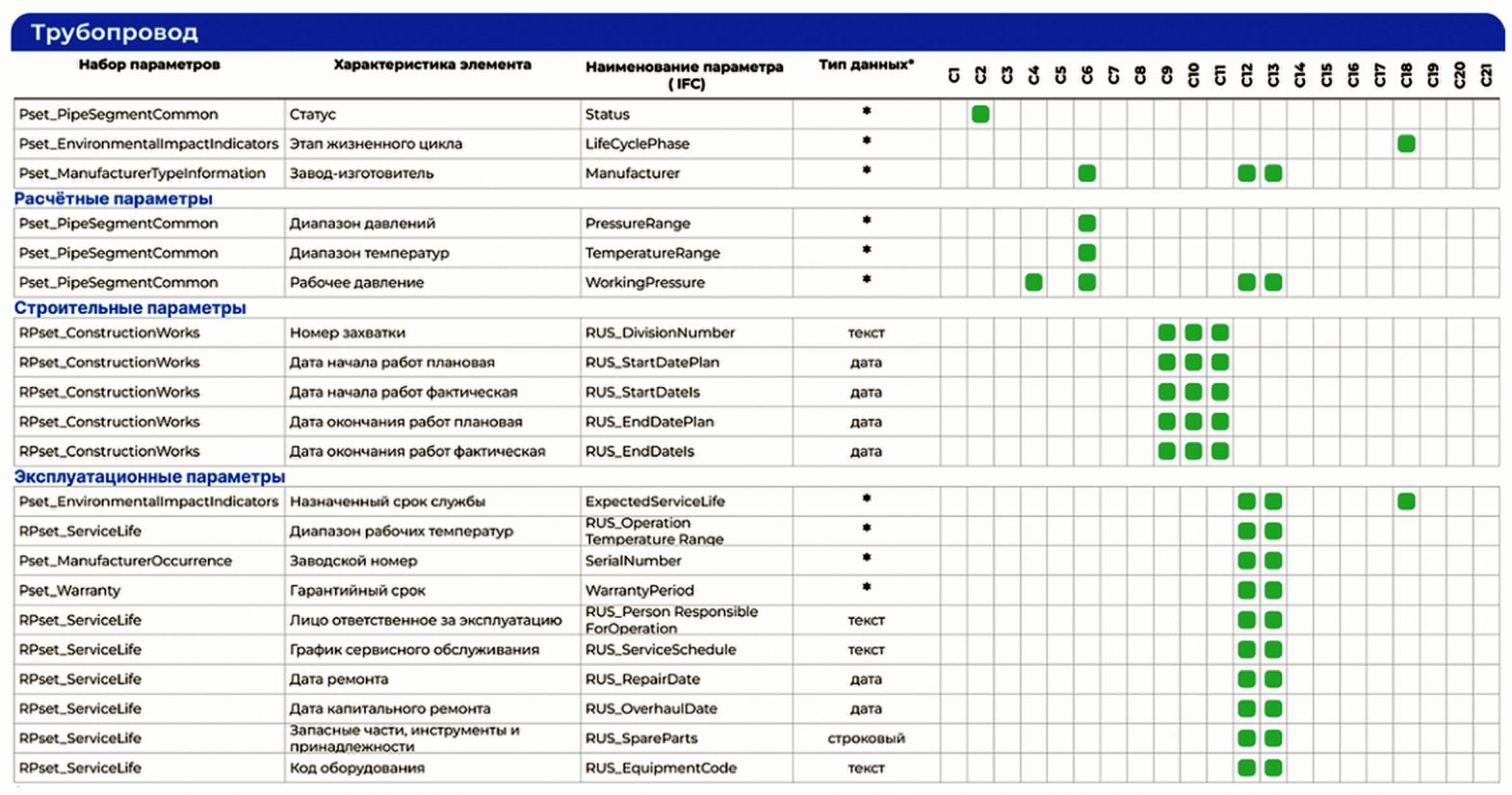

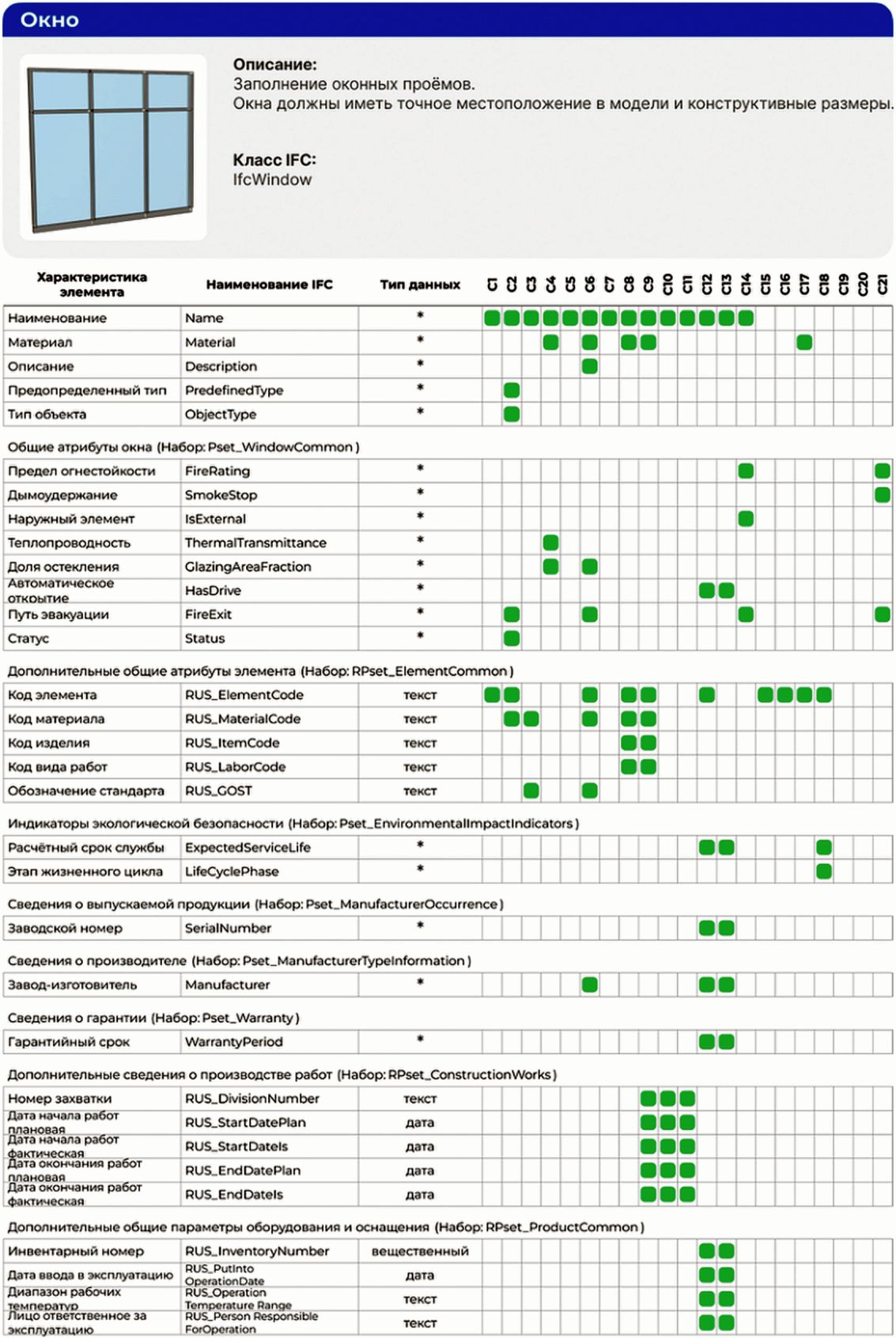

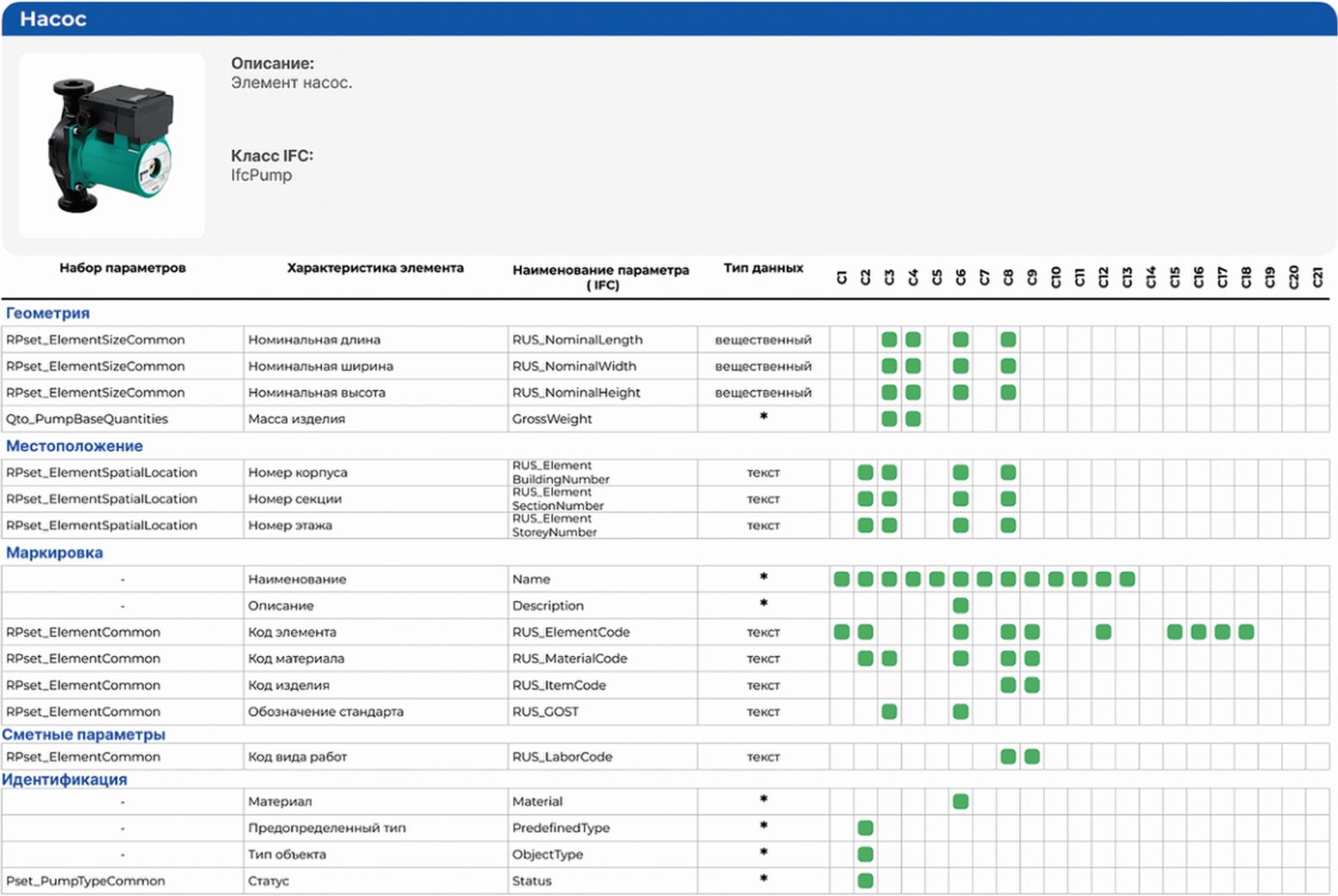

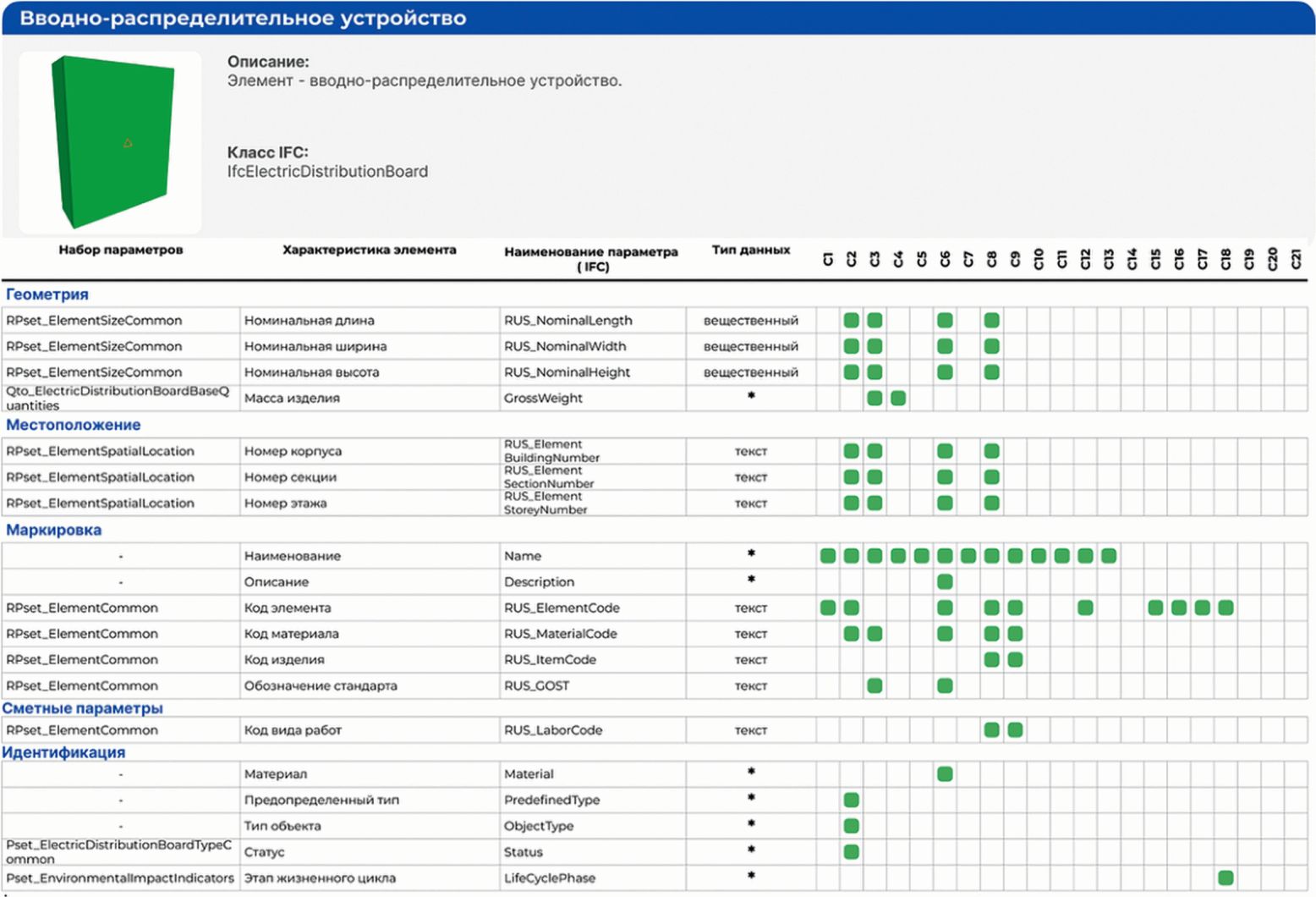

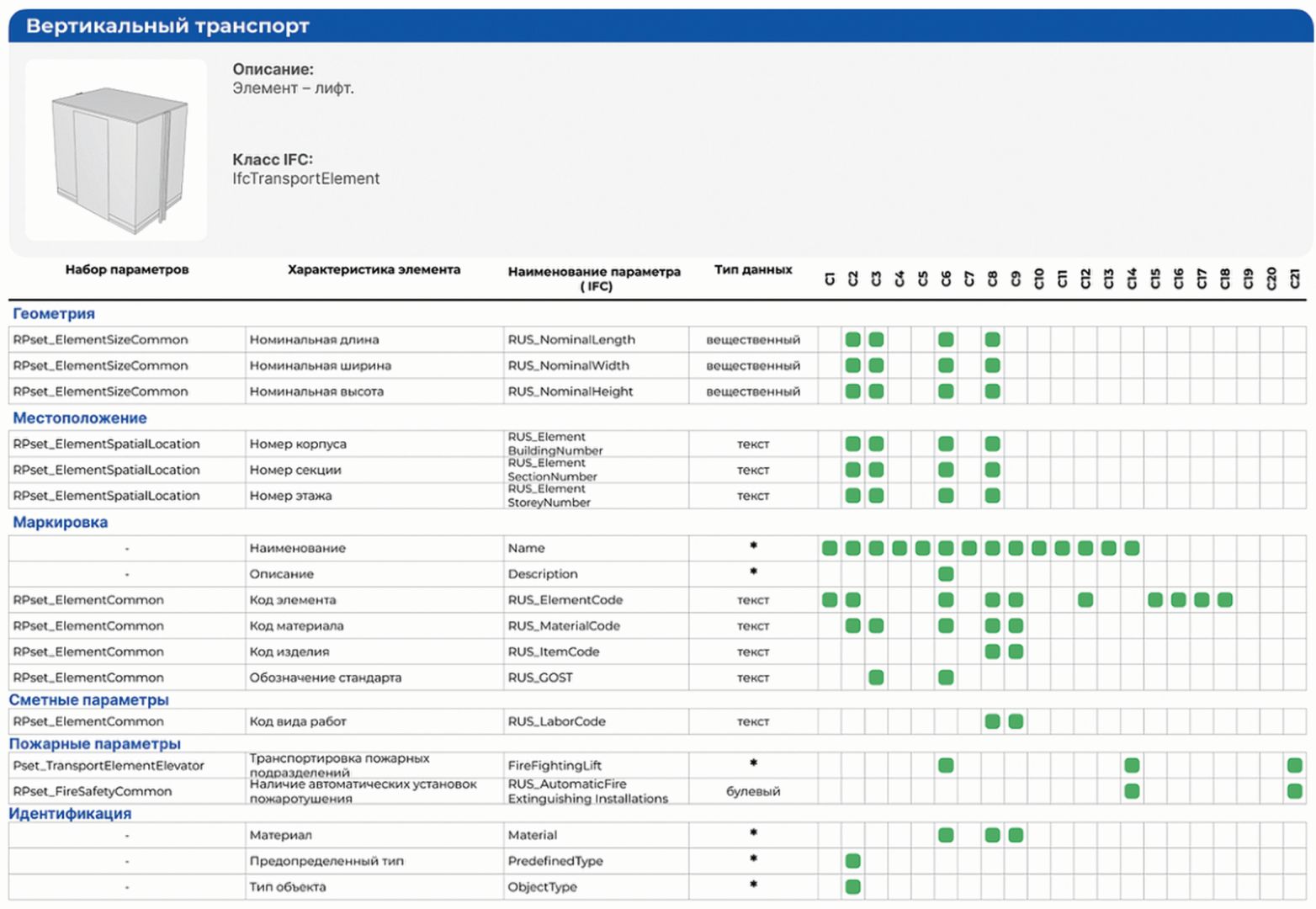

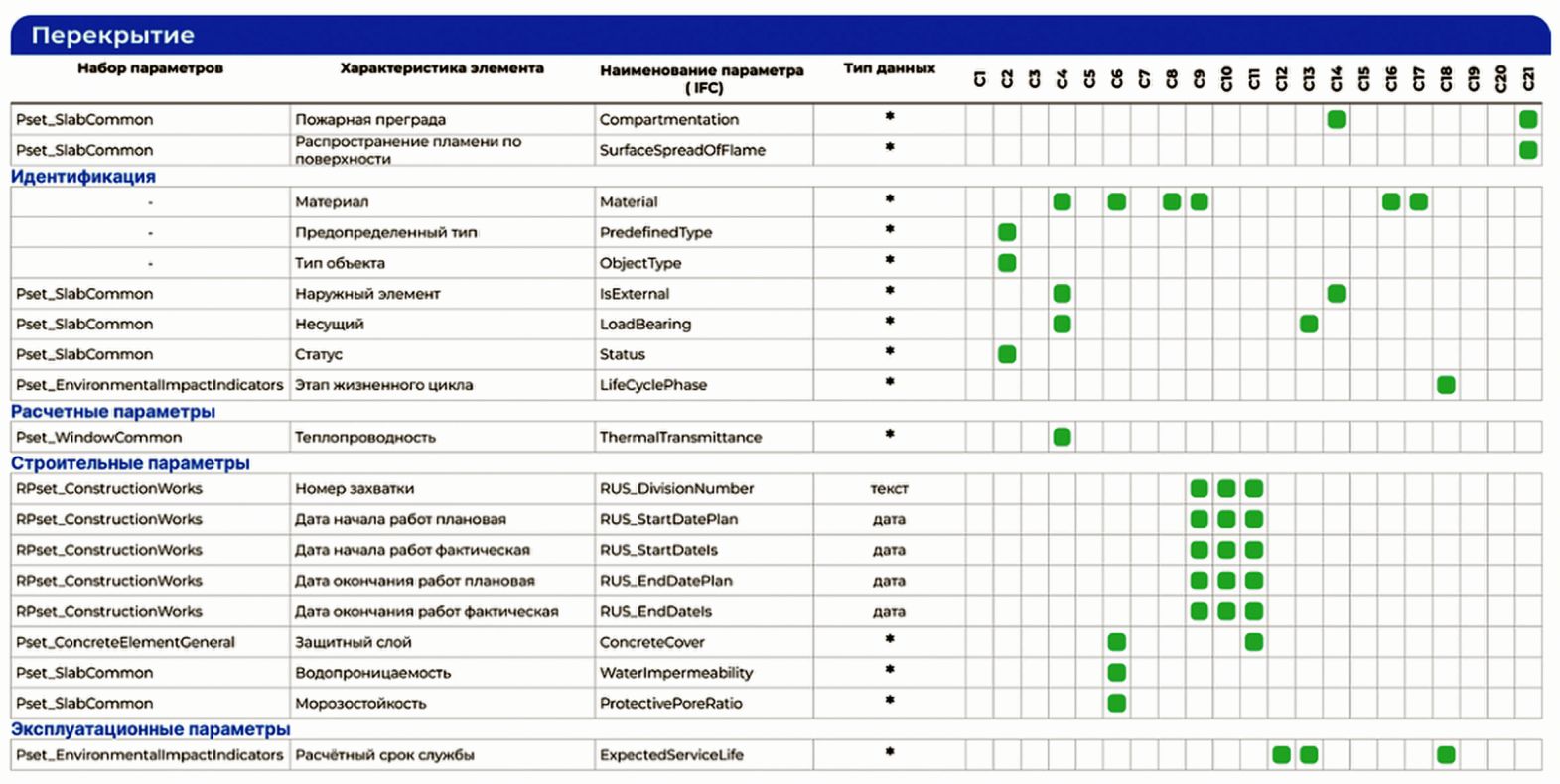

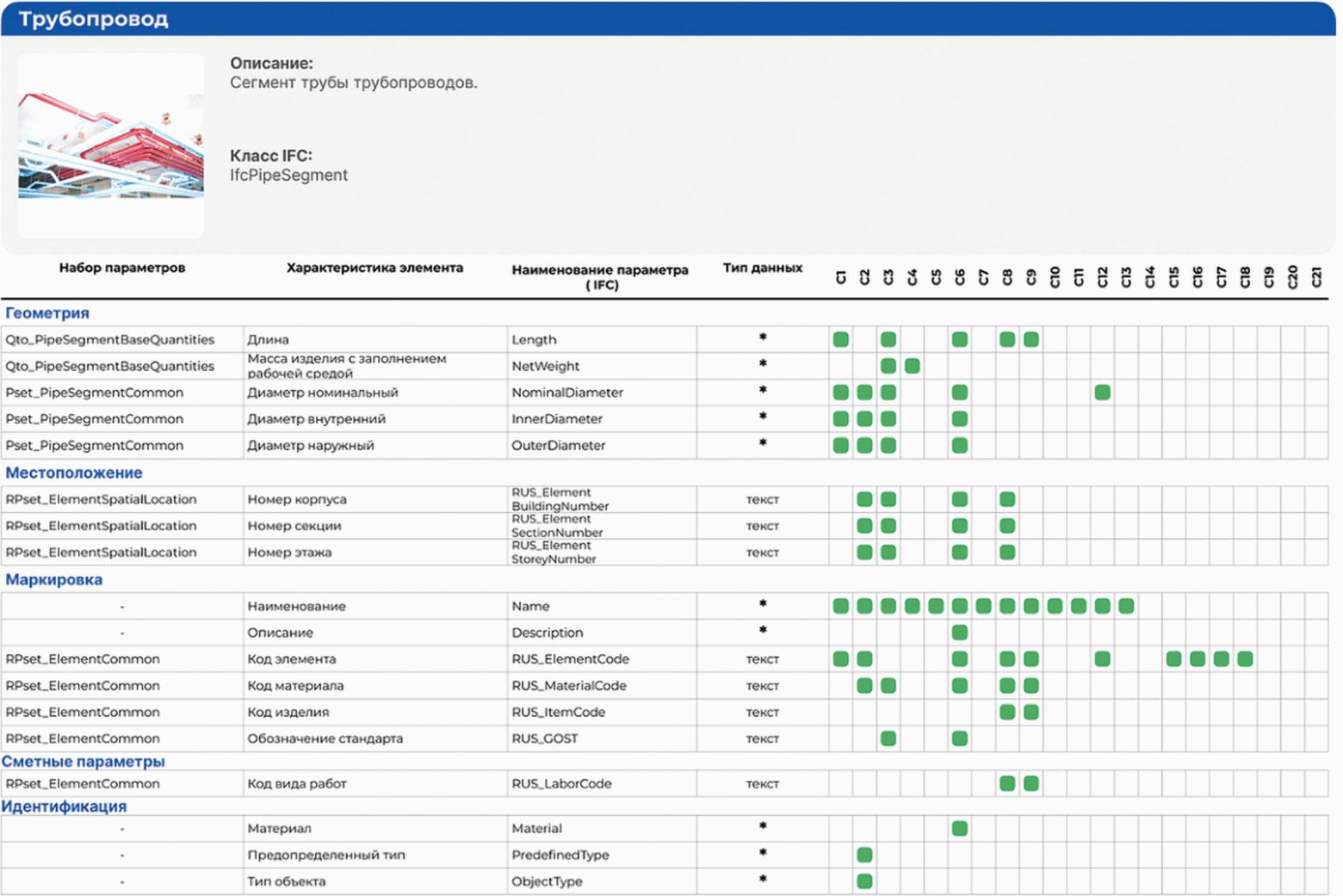

Приложение Г. Карточки элементов ЦИМ жилых зданий в сценариях применения ТИМ
Библиография
Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 10 января 2024 г. N 1-пнст
ПРЕДВАРИТЕЛЬНЫЙ НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТРЕБОВАНИЯ К ЦИФРОВЫМ ИНФОРМАЦИОННЫМ МОДЕЛЯМ ОБЪЕКТОВ
НЕПРОИЗВОДСТВЕННОГО НАЗНАЧЕНИЯ
ЧАСТЬ 1
ЖИЛЫЕ ЗДАНИЯ
Exchange information requirements for informational models
of non-industrial facilities. Part 1. Residential buildings
ПНСТ 909-2024
ОКС 35.240.67
35.240.70
Срок действия
с 1 февраля 2024 года
по 1 февраля 2027 года
Предисловие
1 РАЗРАБОТАН Акционерным обществом "ДОМ.РФ" (АО "ДОМ.РФ") при участии Департамента строительства г. Москвы.
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 505 "Информационное моделирование"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 10 января 2024 г. N 1-пнст
Правила применения настоящего стандарта и проведения его мониторинга установлены в ГОСТ Р 1.16-2011 (разделы 5 и 6).
Федеральное агентство по техническому регулированию и метрологии собирает сведения о практическом применении настоящего стандарта. Данные сведения, а также замечания и предложения по содержанию стандарта можно направлять не позднее чем за 4 мес до истечения срока его действия разработчику настоящего стандарта по адресу: 125009, Москва, ул. Воздвиженка, д. 10, АО "ДОМ.РФ", tk505@domrf.ru и/или в Федеральное агентство по техническому регулированию и метрологии по адресу: 123112, Москва, Пресненская наб., д. 10, стр. 2.
В случае отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячном информационном указателе "Национальные стандарты" и также будет размещена на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)
Введение
20 декабря 2022 г. было принято Постановление Правительства Российской Федерации N 2357 "О внесении изменений в постановление Правительства Российской Федерации от 5 марта 2021 г. N 331". Данный документ был принят для исполнения существующей дорожной карты, утвержденной Распоряжением Правительства Российской Федерации от 20 декабря 2021 г. N 3719-р "Об утверждении плана мероприятий ("дорожной карты") по использованию технологий информационного моделирования при проектировании и строительстве объектов капитального строительства, а также по стимулированию применения энергоэффективных и экологичных материалов, в том числе с учетом необходимости их производства в РФ", по внедрению технологий информационного моделирования. Данное постановление вводит случаи обязательного формирования и ведения информационных моделей объектов капитального строительства (ОКС) в области долевого строительства.
На данный момент отсутствуют стандарты в области технологий информационного моделирования, которые бы в полной мере покрывали потребность сферы жилищного строительства в нормативно-техническом регулировании информационного моделирования объектов непроизводственного назначения, в первую очередь многоквартирных домов (МКД). В связи с этим разработан настоящий стандарт, который учитывает специфику создаваемых в соответствии с Федеральным законом от 30 декабря 2004 г. N 214-ФЗ "Об участии в долевом строительстве многоквартирных домов и иных объектов недвижимости и о внесении изменений в некоторые законодательные акты Российской Федерации" ОКС.
Стандарт позволит провести апробацию предложенных подходов к формированию цифровых информационных моделей в зависимости от реализуемых сценариев и собрать практический опыт реализации моделирования.
1 Область применения
Настоящий стандарт распространяется на цифровые информационные модели (ЦИМ) жилых зданий.
В целях настоящего стандарта под объектом капитального строительства в тексте понимаются жилые здания, а именно - многоквартирные здания, индивидуальные жилые здания в границах территории малоэтажного жилого комплекса и здания блокированной застройки.
Настоящий стандарт устанавливает правила и общие принципы информационного наполнения, а также требования к результатам формирования и ведения цифровых информационных моделей жилых зданий для достижения целей сценариев применения технологий информационного моделирования, указанных в настоящем стандарте.
Обязательность использования сценариев применения технологий информационного моделирования (ТИМ) устанавливается дополнительно соответствующими нормативными правовыми актами и договорами.
Состав информационного наполнения настоящего стандарта может быть расширен в целях реализации дополнительных сценариев применения технологий информационного моделирования.
Настоящий стандарт допускается применять для определения требований к обмену информацией для цифровых информационных моделей указанных объектов для использования в Единой информационной системе жилищного строительства.
Настоящий стандарт устанавливает правила обмена данными с использованием открытого формата данных IFC в соответствии с требованиями, предъявляемыми СП 331.1325800 к интероперабельности на программно-техническом уровне, и в соответствии со схемой данных IFC, определенной в ГОСТ Р 10.0.02, в объеме представленного в настоящем стандарте информационного наполнения для конкретных сценариев.
Для разработки справочников по обмену информацией требуется дополнить приведенные в настоящем стандарте сценарии и требования к обмену информацией описанием бизнес-процессов по ГОСТ Р 10.0.03 и ГОСТ Р 10.0.04.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие документы:
ГОСТ 21.110 Система проектной документации для строительства. Спецификация оборудования, изделий и материалов
ГОСТ 21.501 Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений
ГОСТ 21.502 Система проектной документации для строительства. Правила выполнения рабочей документации металлических конструкций
ГОСТ Р 10.0.02/ИСО 16739-1:2018 Система стандартов информационного моделирования зданий и сооружений. Отраслевые базовые классы (IFC) для обмена и управления данными об объектах строительства. Часть 1. Схема данных
ГОСТ Р 10.0.03/ИСО 29481-1:2016 Система стандартов информационного моделирования зданий и сооружений. Информационное моделирование в строительстве. Справочник по обмену информацией. Часть 1. Методология и формат
ГОСТ Р 10.0.04/ИСО 29481-2:2012 Система стандартов информационного моделирования зданий и сооружений. Информационное моделирование в строительстве. Справочник по обмену информацией. Часть 2. Структура взаимодействия
ГОСТ Р 21.101 Система проектной документации для строительства. Основные требования к проектной и рабочей документации
ГОСТ Р 70346 "Зеленые" стандарты. Здания многоквартирные жилые "зеленые". Методика оценки и критерии проектирования, строительства и эксплуатации
ГОСТ Р ИСО 14067 Газы парниковые. Углеродный след продукции. Требования и руководящие указания по количественному определению
СП 54.13330.2022 "СНиП 31-01-2003" Здания жилые многоквартирные
СП 331.1325800 Информационное моделирование в строительстве. Правила обмена между информационными моделями объектов и моделями, используемыми в программных комплексах
СП 42.13330 "СНиП 2.07.01-89* Градостроительство. Планировка и застройка городских и сельских поселений"
СП 71.13330 "Актуализированная редакция СНиП 3.04.01-87 Изоляционные и отделочные покрытия"
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов (сводов правил) в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде стандартов.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1
атрибутивные данные: Существенные свойства элемента цифровой информационной модели, определяющие его характеристики, представленные в виде алфавитно-цифровых символов.
[СП 333.1325800.2020, пункт 3.1.9]
3.2
геометрические данные: Данные, определяющие размеры, форму и пространственное расположение элемента цифровой информационной модели.
[СП 333.1325800.2020, пункт 3.1.10]
3.3 дисциплинарная цифровая информационная модель; дисциплинарная ЦИМ: Цифровая информационная модель, содержащая элементы, относящиеся к выделенной архитектурной, конструктивной, функционально-технологической или инженерно-технической системе объекта моделирования.
Примечание - Примером дисциплинарной ЦИМ могут служить ЦИМ конструкций железобетонных, ЦИМ системы отопления, ЦИМ системы пожарной сигнализации и т.п.
3.4
жизненный цикл здания или сооружения: Период, в течение которого осуществляются инженерные изыскания, проектирование, строительство (в том числе консервация), эксплуатация (в том числе текущие ремонты), реконструкция, капитальный ремонт, снос здания или сооружения.
[[1], статья 2, пункт 5]
3.5
здание: Результат строительства, представляющий собой объемную строительную систему, имеющую надземную и (или) подземную части, включающую в себя помещения, сети инженерно-технического обеспечения и системы инженерно-технического обеспечения и предназначенную для проживания и (или) деятельности людей, размещения производства, хранения продукции или содержания животных.
[[1], статья 2, пункт 6]
3.6
многоквартирное жилое здание: Жилое здание, включающее две и более квартиры, помещения общего пользования и общие инженерные системы.
[Адаптировано из СП 54.13330.2022, пункт 3.1.6]
3.7
"зеленое" многоквартирное жилое здание: Многоквартирное жилое здание, отвечающее требованиям по уровню комфортности для жителей, энергоэффективности и ресурсосбережению, экологической безопасности и охраны окружающей природной среды в соответствии с принципами устойчивого развития и декарбонизации.
[Адаптировано из СП 54.13330.2022, пункт 3.1.11]
3.8 зона работы оборудования: Зона, временно или постоянно занимаемая механическими частями оборудования в процессе его работы.
3.9 зона (обслуживания оборудования): Зона технологического ремонта и обслуживания оборудования.
3.10
инженерная цифровая модель местности: Совокупность взаимосвязанных инженерно-геодезических, инженерно-геологических, инженерно-гидрометеорологических, инженерно-экологических данных, инженерно-геотехнических данных и данных о территории объекта капитального строительства, представленных в цифровом виде для автоматизированного решения задач управления процессами на жизненном цикле объектов капитального строительства.
[СП 333.1325800.2020, статья 3.1.5]
3.11
информационная модель объекта капитального строительства: Совокупность взаимосвязанных сведений, документов и материалов об объекте капитального строительства, формируемых в электронном виде на этапах выполнения инженерных изысканий, осуществления архитектурно-строительного проектирования, строительства, реконструкции, капитального ремонта, эксплуатации и (или) сноса объекта капитального строительства.
[[2], статья 1, пункт 10.3]
3.12
капитальный ремонт объектов капитального строительства (за исключением линейных объектов): Замена и (или) восстановление строительных конструкций объектов капитального строительства или элементов таких конструкций, за исключением несущих строительных конструкций, замена и (или) восстановление систем инженерно-технического обеспечения и сетей инженерно-технического обеспечения объектов капитального строительства или их элементов, а также замена отдельных элементов несущих строительных конструкций на аналогичные или иные улучшающие показатели таких конструкций элементы и (или) восстановление указанных элементов.
[[2], статья 1, пункт 14.2]
3.13
объект капитального строительства: Здание, строение, сооружение, объекты, строительство которых не завершено (далее - объекты незавершенного строительства), за исключением временных построек, киосков, навесов и других подобных построек.
[Адаптировано из [2], статья 1, пункт 10]
3.14
определение модельного вида (model view definition, MVD): Спецификация, устанавливающая техническое описание процесса реализации IDM для разработчиков программного обеспечения.
[ГОСТ Р 10.0.03-2019, пункт 3.16]
3.15
пожарный отсек: Часть здания или сооружения, выделенная противопожарными стенами и (или) противопожарными перекрытиями 1-го типа.
[[3], статья 2, пункт 27]
3.16
помещение: Часть объема здания или сооружения, имеющая определенное назначение и ограниченная строительными конструкциями.
[[1], статья 2, часть 2, подпункт 14]
3.17
реконструкция объектов капитального строительства (за исключением линейных объектов): Изменение параметров объекта капитального строительства, его частей (высоты, количества этажей, площади, объема), в том числе надстройка, перестройка, расширение объекта капитального строительства, а также замена и (или) восстановление несущих строительных конструкций объекта капитального строительства, за исключением замены отдельных элементов таких конструкций на аналогичные или иные улучшающие показатели таких конструкций элементы и (или) восстановления указанных элементов.
[[2], статья 1, пункт 14]
3.18
сеть инженерно-технического обеспечения: Совокупность трубопроводов, коммуникаций и других сооружений, предназначенных для инженерно-технического обеспечения зданий и сооружений.
[[1], статья 2, часть 2, подпункт 20]
3.19
система инженерно-технического обеспечения: Одна из систем здания или сооружения, предназначенная для выполнения функций водоснабжения, канализации, отопления, вентиляции, кондиционирования воздуха, газоснабжения, электроснабжения, связи, информатизации, диспетчеризации, мусороудаления, вертикального транспорта (лифты, эскалаторы) или функций обеспечения безопасности.
[[1], статья 2, часть 2, подпункт 21]
3.20
снос объекта капитального строительства: Ликвидация объекта капитального строительства путем его разрушения (за исключением разрушения вследствие природных явлений либо противоправных действий третьих лиц), разборки и (или) демонтажа объекта капитального строительства, в том числе его частей.
[[2], статья 1, пункт 14.4]
3.21
справочник по обмену информацией (information delivery manual, IDM): Документация, фиксирующая бизнес-процесс и дающая подробное описание информации, которую на определенном этапе проекта должен предоставить пользователь, выполняющий определенную роль.
Примечание - Данную документацию называют также "спецификацией обмена информацией".
[ГОСТ Р 10.0.03-2019, пункт 3.10]
3.22
строительство: Создание зданий, строений, сооружений (в том числе на месте сносимых объектов капитального строительства).
[[2], статья 1, пункт 13]
3.23
сущность: Класс информации, определяемый общими атрибутами и ограничениями согласно ISO 10303-11.
Примечание - Аналог термина "класс" в обычных языках программирования, но с описанием только структуры данных (без описания поведения при помощи методов).
[ГОСТ Р 10.0.02-2019, пункт 3.1.13]
3.24 сущность открытого формата обмена и управления данными, сущность IFC: Сущность схемы данных IFC.
3.25 сценарий применения технологий информационного моделирования: Использование технологий информационного моделирования для получения участниками процессов планирования и реализации строительного проекта, а также управления объектом недвижимости, определенных выгод путем решения конкретных задач для достижения поставленных целей определенными методами.
Примечание - Один сценарий может включать в себя множество целей и множество задач, выполняемых последовательно или параллельно.
3.26 технологии информационного моделирования: Систематизированные знания и методы, а также средства, применяемые для информационного моделирования.
3.27 уровень потребности в информации: Набор требований, определяющих необходимый объем и степень детализации информации.
Примечание - Одна из целей определения уровня потребности в информации заключается в предотвращении предоставления слишком большого количества информации (избыточной информации).
3.28
уровень проработки модели: Набор требований, определяющий полноту проработки элемента цифровой информационной модели. Уровень проработки задает минимальный объем геометрических, пространственных, количественных, а также любых атрибутивных данных, необходимых для решения задач информационного моделирования на конкретной стадии жизненного цикла объекта.
[СП 333.1325800.2020, пункт 3.1.14]
3.29 функциональное назначение объекта: Характеристика, однозначно определяющая объект капитального строительства по его назначению и связанной с ним функционально-технологической особенности.
3.30
цифровая информационная модель; трехмерная модель: Электронный документ в составе информационной модели объекта капитального строительства (ИМ ОКС), представленный в цифровом объектно-пространственном виде.
Примечание - Примерами цифровой информационной модели (ЦИМ) являются цифровая информационная модель объекта капитального строительства (ЦИМ ОКС), инженерная цифровая модель местности (ИЦММ) и другие виды цифровых информационных моделей, применяемых для различных целей.
[Адаптировано из СП 333.1325800.2020, пункт 3.1.6]
3.31
цифровая информационная модель объекта капитального строительства: Совокупность взаимосвязанных инженерно-технических и инженерно-технологических данных об объекте капитального строительства, представленных в цифровом объектно-пространственном виде.
[СП 333.1325800.2020, пункт 3.1.4]
3.32
элемент цифровой информационной модели: Цифровое представление части объекта капитального строительства или территории, характеризуемое атрибутивными и геометрическими данными.
[СП 333.1325800.2020, пункт 3.1.7]
3.33
этаж жилого многоквартирного здания: Часть здания между высотными отметками верха перекрытия или пола по грунту и верха вышерасположенного перекрытия (покрытия), включающая пространство высотой в чистоте (от пола до потолка) 1,8 м и более, предназначенная для размещения помещений жилых, вспомогательных, общего пользования, общественного назначения, технических.
[СП 54.13330.2022, пункт 3.1.41]
4 Сокращения
В настоящем стандарте применены следующие сокращения:
АР - архитектурные решения;
ВК - водоснабжение и канализация;
ВРИ - вид разрешенного использования;
ВРУ - вводно-распределительное устройство;
ВУ - вводное устройство;
ГАП - главный архитектор проекта;
ГАР - государственный адресный реестр;
ГИП - главный инженер проекта;
ГРЩ - главный распределительный щит;
ГСВ - система внутреннего газоснабжения;
ГСН - наружные системы газоснабжения;
ЕСКД - единая система конструкторской документации;
ИНН - идентификационный номер налогоплательщика;
ИТД - исполнительная техническая документация;
КД - конструкции деревянные;
КЖ - конструкции железобетонные;
КМ - конструкции металлические;
КР - конструктивные решения;
МГН - маломобильные группы населения;
МКД - многоквартирный дом;
НВК - наружные сети водоснабжения и канализации;
ОКС - объект капитального строительства;
ПД - проектная документация;
ПТ - пожаротушение;
СПДС - система проектной документации для строительства;
СС - сети связи;
ТМ - тепломеханические решения;
ТС - тепловые сети;
ТЭП - технико-экономические показатели;
ФНО - функциональное назначение объекта;
ЭОМ - электрическое освещение и силовое электрооборудование.
5 Общие положения
5.1 Сценарии применения технологий информационного моделирования
Сценарии применения ТИМ, реализуемые настоящим стандартом, включают в себя цели, задачи и результаты, указанные в таблице 1. В рамках настоящего стандарта для обозначения сценариев используется кириллическая прописная буква "С" и порядковый номер сценария: <С><порядковый номер сценария>, например С1, С5, С22 и пр.
Таблица 1
Перечень целей, задач и результатов сценариев применения ТИМ
Обозначение
Наименование сценария применения ТИМ
Цели сценария применения ТИМ
Задачи сценария применения ТИМ
Результаты сценария применения ТИМ
С1
Формирование данных для графической части проектной документации на основе ЦИМ жилого здания
Выполнение графической части ПД жилого здания
- Разработка цифровой информационной модели (ЦИМ) жилого здания в объеме, предусмотренном заданием на проектирование;
- автоматизированное формирование графической части проектной документации в объеме, определенном [4] и указанном в задании на проектирование, и в соответствии с нормативными требованиями по оформлению графической документации
- Графическая часть проектной документации в объеме, определенном [4] и указанном в задании на проектирование
С2
Проверка согласованности проектных решений на основе ЦИМ жилого здания
- Проверка согласованности проектных решений внутри и между различными дисциплинарными ЦИМ жилого здания в части геометрических коллизий их элементов;
- разработка геометрически согласованной ЦИМ жилого здания
- Разработка дисциплинарных ЦИМ жилого здания;

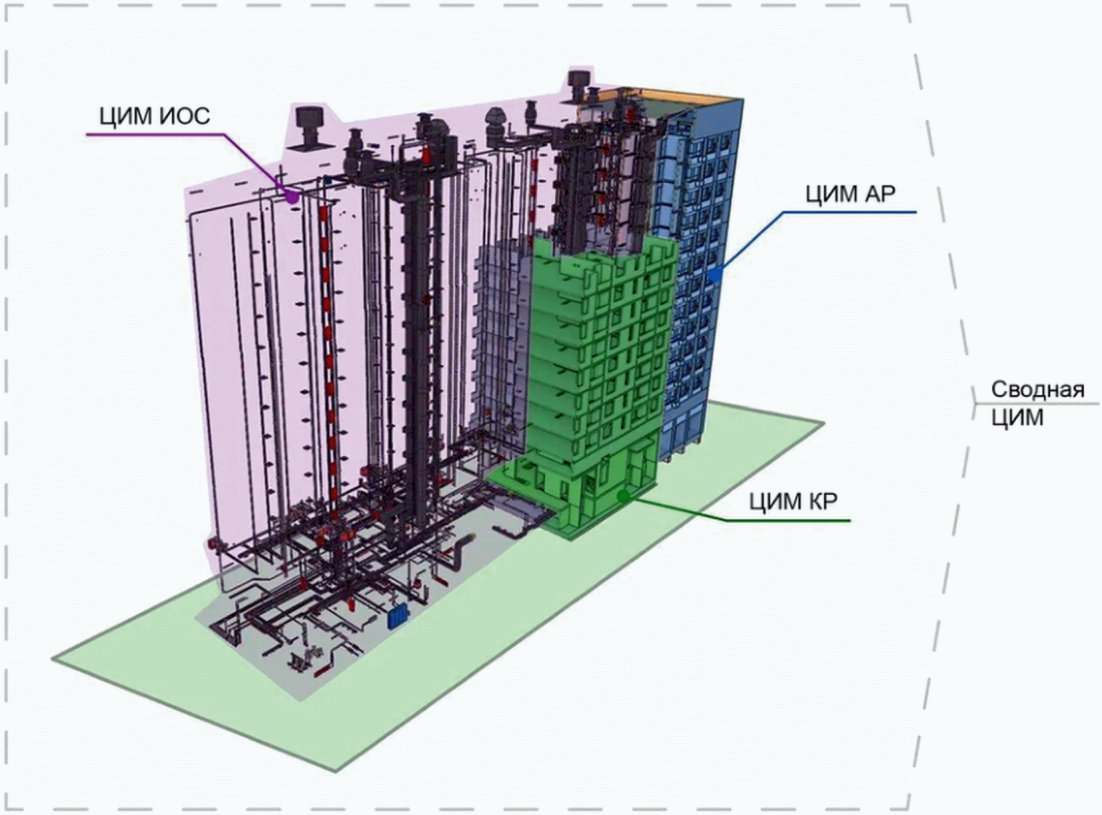

- создание сводной ЦИМ жилого здания;
- проведение автоматизированных проверок сводной ЦИМ жилого здания на геометрические коллизии;
- устранение выявленных геометрических коллизий ЦИМ жилого здания в соответствии с требованиями задания на проектирование
Перечень выявленных внутри- и междисциплинарных геометрических коллизий в соответствии с требованиями к ним, указанными в задании на проектирование
С3
Формирование данных для текстовой части проектной документации на основе ЦИМ жилого здания в объеме перечней объемов оборудования, изделий и материалов
Выполнение текстовой части ПД жилого здания в объеме перечней объемов оборудования, изделий и материалов
- Разработка ЦИМ жилого здания с информационным наполнением, необходимым для формирования текстовой части проектной документации в объеме перечней объемов оборудования, изделий и материалов в соответствии:
- со сведениями для формирования спецификаций по ГОСТ 21.110;
- сведениями для формирования спецификаций, экспликаций и ведомостей по ГОСТ 21.501;
- сведениями для формирования спецификаций, экспликаций и ведомостей по ГОСТ 21.502
Сведения для формирования текстовой части проектной документации, в объеме перечней объемов оборудования, изделий и материалов:
- сведения для формирования спецификаций по ГОСТ 21.110;
- сведения для формирования спецификаций, экспликаций и ведомостей по ГОСТ 21.501;
- сведения для формирования спецификаций, экспликаций и ведомостей по ГОСТ 21.502
С4
Формирование расчетных моделей на основе данных ЦИМ жилого здания
Автоматизированное формирование математических моделей для инженерно-технических расчетов (расчеты конструкций, освещенности, продолжительности инсоляции, энергоэффективности, теплотехнические расчеты и пр.)
- Разработка ЦИМ жилого здания с информационным наполнением, необходимым для проведения инженерно-технических расчетов;
- автоматизированное формирование моделей для инженерно-технических расчетов
ЦИМ жилого здания, подготовленная для проведения требуемых инженерно-технических расчетов
С5
Вариантное проектирование на основе данных из ЦИМ жилого здания
Выбор наилучшего варианта проектного решения
- Разработка вариантов проектных решений в ЦИМ жилого здания;
- оценка вариантов проектных решений с целью выбора наилучшего
Материалы визуализации вариантов концептуальных и проектных решений
С6
Формирование данных для текстовой и графической частей рабочей документации на основе ЦИМ жилого здания
- Выполнение графической части рабочей документации жилого здания;
- выполнение текстовой части рабочей документации жилого здания в объеме перечней объемов оборудования, изделий и материалов
- Разработка ЦИМ жилого здания в объеме, предусмотренном заданием на проектирование;
- автоматизированное формирование графической части проектной документации в объеме, определенном и указанном в задании на проектирование, и в соответствии с нормативными требованиями по оформлению графической документации;
- разработка ЦИМ жилого здания с информационным наполнением, необходимым для формирования текстовой части рабочей документации в соответствии со следующими нормативно-техническими документами:
а) ГОСТ 21.110;
б) ГОСТ 21.501;
в) ГОСТ 21.502;
- автоматизированное определение объемов оборудования, изделий и материалов
- Графическая часть рабочей документации в объеме разработанной проектной документации;
- сведения для формирования текстовой части рабочей документации в объеме разработанной проектной документации;
- сведения для формирования спецификаций по ГОСТ 21.110;
- сведения для формирования спецификаций, экспликаций и ведомостей по ГОСТ 21.501;
- сведения для формирования спецификаций, экспликаций и ведомостей по ГОСТ 21.502
С7
Формирование ЦИМ жилого здания на основе оцифровки объекта
Формирование ЦИМ существующих жилых зданий, объектов культурного наследия, памятников
- Проведение работ по оцифровке существующего жилого здания методами лазерного сканирования, фотограмметрии, обмеров, моделирования по архивным материалам;
- формирование ЦИМ по результатам проведенных работ
ЦИМ существующих жилых зданий, объектов культурного наследия, памятников
С8
Формирование данных для разработки сметной документации на основе ЦИМ жилого здания
Формирование сведений для разработки сметной документации
- Разработка ЦИМ жилого здания с информационным наполнением, необходимым для проведения сметных расчетов;
- автоматизированное формирование ведомостей объемов работ для проведения сметных расчетов;
- экспорт файлов моделей в требуемые форматы обмена
- ЦИМ, содержащая сведения для проведения сметных расчетов;
- файлы форматов обмена, содержащие сведения об объемах работ
С9
Формирование данных для разработки календарного плана на основе ЦИМ жилого здания
Формирование сведений для разработки календарного плана
- Разработка ЦИМ жилого здания с информационным наполнением, необходимым для разработки календарного плана;
- автоматизированное формирование сведений для разработки календарного плана;
- экспорт файлов моделей в требуемые форматы обмена
- ЦИМ, содержащая сведения для разработки календарного плана;
- файлы форматов обмена, содержащие сведения для разработки календарного плана;
- визуализация работ в соответствии с разработанным календарным планом
С10
Контроль хода строительства на основе данных ЦИМ жилого здания
- Владение актуальной информацией о ходе строительства;
- "план-факт" анализ
- Актуализация информационного наполнения ЦИМ жилого здания с учетом сведений о текущем состоянии строительно-монтажных работ;
- проведение сравнительного анализа плановых и фактических сведений
- ЦИМ с актуальными сведениями о ходе строительства;
- результаты "план-факт" анализа
С11
Ведение исполнительной документации на основе данных ЦИМ жилого здания
Автоматизация формирования сведений для ИТД
- Ведение ЦИМ жилого здания в соответствии с ходом производства строительно-монтажных работ;
- автоматизированное формирование текстовой и графической частей исполнительной технической документации из ЦИМ жилого здания;
- автоматизированное формирование сведений для актов, справок и журналов работ
- Текстовая часть ИТД;
- графическая часть ИТД;
- сведения для формы КС-2, КС-3, КС-6, КС-6а
С12
Эксплуатация и обслуживание актива на основе данных ЦИМ жилого здания
Автоматизация ведения документации по эксплуатации, обслуживанию и ремонту жилого здания
- Ведение ЦИМ жилого здания с информационным наполнением, необходимым для решения задач мониторинга, планирования и управления в процессе эксплуатации ОКС;
- автоматизированное формирование графика ремонтов, журнала технической эксплуатации здания, журнала ремонтных работ, журнала инвентаризации общедомового имущества
- ЦИМ жилого здания с информационным наполнением, необходимым для решения задач мониторинга, планирования и управления в процессе эксплуатации ОКС;
- сведения для графика ремонтов;
- сведения для журнала технической эксплуатации здания;
- сведения для журнала ремонтных работ;
- сведения для журнала инвентаризации общедомового имущества
С13
Мониторинг технического состояния и планирование обслуживания актива на основе данных из ЦИМ жилого здания
- Автоматизация формирования отчетов о мониторинге технического состояния жилого здания;
- автоматизация составления плана мероприятий по обслуживанию жилого здания
- Ведение ЦИМ жилого здания с информационным наполнением, необходимым для решения задач мониторинга технического состояния жилого здания и планирования мероприятий по его обслуживанию;
- автоматизированное формирование отчетов о мониторинге технического состояния жилого здания;
- автоматизированное составление плана мероприятий по обслуживанию жилого здания
- ЦИМ жилого здания с информационным наполнением, необходимым для решения задач мониторинга технического состояния жилого здания и планирования мероприятий по его обслуживанию;
- отчеты о мониторинге технического состояния жилого здания;
- план мероприятий по обслуживанию жилого здания
С14
Анализ объемно-планировочных решений на основе данных ЦИМ жилого здания
- Подтверждение соответствия объемно-планировочных решений требованиям задания на проектирование;
- подтверждение соответствия объемно-планировочных решений требованиям нормативно-технической документации
- Разработка ЦИМ жилого здания с информационным наполнением, необходимым для формирования экспликаций помещений;
- проверка объемно-планировочных решений на соответствие требованиям задания на проектирование;
- проверка объемно-планировочных решений на соответствие требованиям нормативной технической документации
- ЦИМ жилого здания с информационным наполнением, необходимым для формирования экспликаций помещений;
- экспликация помещений
С15
Формирование данных для расчета ТЭП на основе ЦИМ жилого
здания
Получение сведений о фактических ТЭП жилого здания
- Разработка ЦИМ жилого здания с информационным наполнением, необходимым для извлечения сведений и расчета ТЭП;
- извлечение сведений и расчет значений ТЭП
- ЦИМ с информационным наполнением, необходимым для извлечения сведений и расчета значений ТЭП;
- сведения и рассчитанные значения ТЭП
С16
Формирование сведений для подготовки проектной декларации на основе данных ЦИМ жилого здания
Автоматизированное формирование сведений для подготовки проектной декларации [5]
- Разработка ЦИМ жилого здания с информационным наполнением, необходимым для извлечения сведений для подготовки проектной декларации [5];
- извлечение сведений для подготовки проектной декларации [5]
- ЦИМ с информационным наполнением, необходимым для извлечения сведений для подготовки проектной декларации [5];
- сведения для подготовки проектной декларации [5]
С17
Формирование сведений для подготовки паспорта МКД на основе данных ЦИМ жилого здания
Автоматизированное формирование сведений для подготовки паспорта МКД
- Разработка ЦИМ жилого здания с информационным наполнением, необходимым для извлечения сведений для подготовки паспорта МКД;
- извлечение сведений для подготовки паспорта МКД
- ЦИМ с информационным наполнением, необходимым для извлечения сведений для подготовки паспорта МКД;
- сведения для подготовки паспорта МКД
С18
Формирование сведений для оценки на соответствие "зеленым" параметрам по ГОСТ Р 70346 на основе данных ЦИМ жилого здания
Автоматизированное формирование сведений для "зеленого" сертификата МКД в соответствии с ГОСТ Р 70346
- Разработка ЦИМ жилого здания с информационным наполнением, необходимым для оценки здания по "зеленому" ГОСТ Р 70346;
- извлечение сведений для оценки здания по "зеленому" ГОСТ Р 70346
- ЦИМ жилого здания с информационным наполнением, необходимым для оценки здания по "зеленому" ГОСТ Р 70346;
- сведения для оценки здания по "зеленому" ГОСТ Р 70346
С19
Формирование сведений для подготовки разрешения на строительство на основе данных ЦИМ жилого здания
Автоматизированное формирование сведений для подготовки разрешения на строительство [6]
- Разработка ЦИМ жилого здания с информационным наполнением, необходимым для извлечения сведений для подготовки разрешения на строительство [6];
- извлечение сведений для подготовки разрешения на строительство [6]
- ЦИМ с информационным наполнением, необходимым для извлечения сведений для подготовки разрешения на строительство [6];
- сведения для подготовки разрешения на строительство [6]
С20
Формирование сведений для подготовки разрешения на ввод в эксплуатацию на основе данных из ЦИМ жилого здания
Автоматизированное формирование сведений для подготовки разрешения на ввод в эксплуатацию [6]
- Разработка ЦИМ жилого здания с информационным наполнением, необходимым для извлечения сведений для подготовки разрешения на ввод в эксплуатацию [6];
- извлечение сведений для подготовки разрешения на ввод в эксплуатацию [6]
- ЦИМ с информационным наполнением, необходимым для извлечения сведений для подготовки разрешения на ввод в эксплуатацию [6];
- сведения для подготовки разрешения на ввод в эксплуатацию [6]
С21
Формирование сведений о пожарно-технических характеристиках и системах противопожарной защиты жилого здания
- Оценка пожарно-технических характеристик жилого здания;
- анализ наличия и достаточности систем противопожарной защиты жилого здания
- Разработка ЦИМ жилого здания, с элементами и информационным наполнением, необходимыми для извлечения сведений в целях проведения оценки пожарно-технических характеристик, анализа наличия и достаточности систем противопожарной защиты жилого здания;
- проведение оценки пожарно-технических характеристик, анализа наличия и достаточности систем противопожарной защиты жилого здания
- ЦИМ с информационным наполнением, необходимым для извлечения сведений в целях проведения оценки пожарно-технических характеристик, анализа наличия и достаточности систем противопожарной защиты жилого здания;
- сведения для оценки пожарно-технических характеристик, анализа наличия и достаточности систем противопожарной защиты жилого здания
С22
Формирование сведений для оценки углеродного следа здания, включая его конструкции, элементы, материалы и оборудование, в соответствии с ГОСТ Р ИСО 14067 на всех этапах жизненного цикла на основе данных ЦИМ жилого здания
Автоматизированное формирование сведений для оценки углеродного следа здания, включая его конструкции, элементы, материалы и оборудование
- Разработка ЦИМ жилого здания с информационным наполнением, для оценки углеродного следа здания, включая его конструкции, элементы, материалы и оборудование;
- извлечение сведений для оценки углеродного следа здания, включая его конструкции, элементы, материалы и оборудование
- ЦИМ с информационным наполнением, необходимыми для извлечения сведений для оценки углеродного следа здания, включая его конструкции, элементы, материалы и оборудование;
- сведения для оценки углеродного следа здания, включая его конструкции, элементы, материалы и оборудование
5.2 Требования к результатам моделирования
ЦИМ жилого здания должна быть выполнена с тем уровнем потребности в информации - информационным наполнением - который требуется для реализации выбранных сценариев применения технологий информационного моделирования. Информационное наполнение включает в себя геометрические данные, атрибутивные данные и документы, необходимые для реализации выбранных сценариев применения технологий информационного моделирования.
5.2.1 Геометрические данные
Элементы цифровой информационной модели должны быть выполнены в том уровне геометрической проработки, которая необходима для реализации выбранных сценариев применения технологий информационного моделирования.

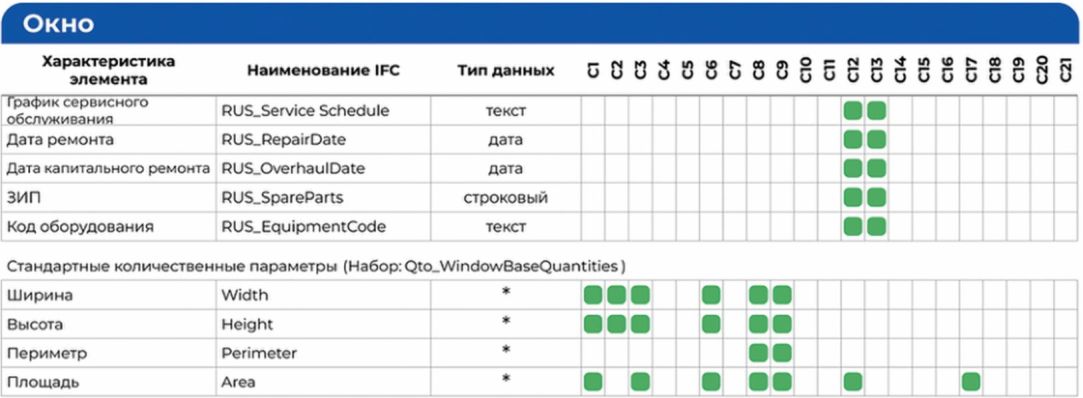

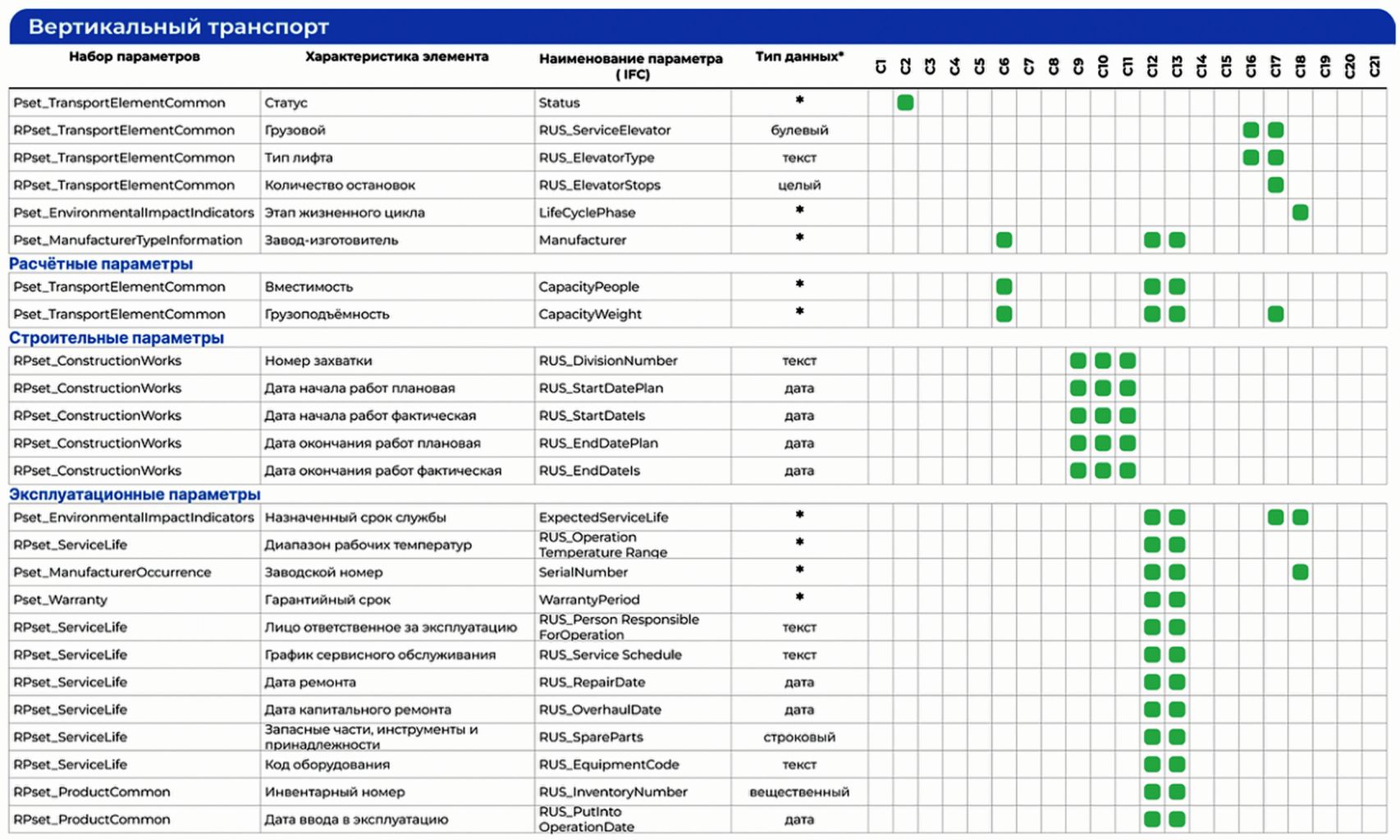

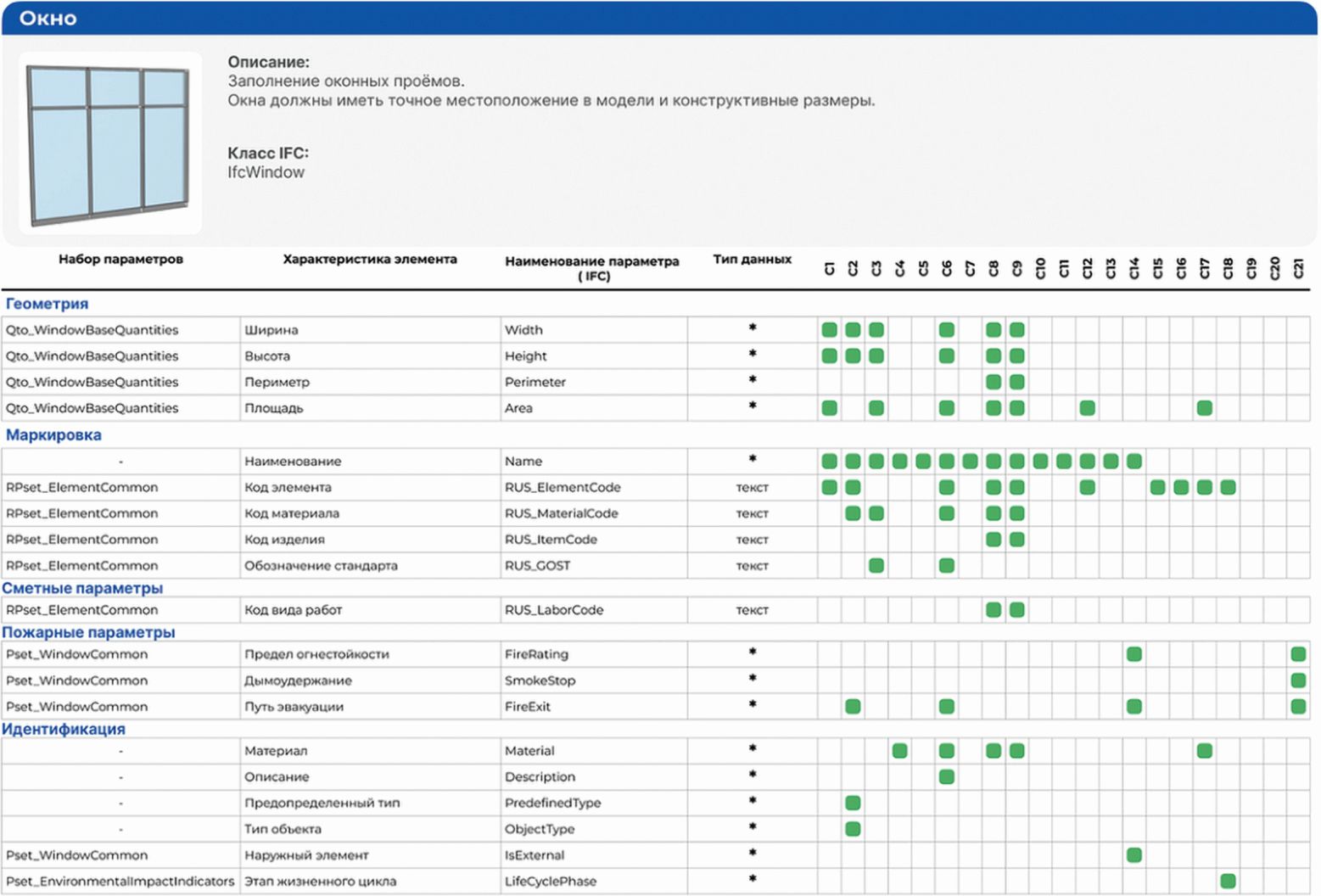

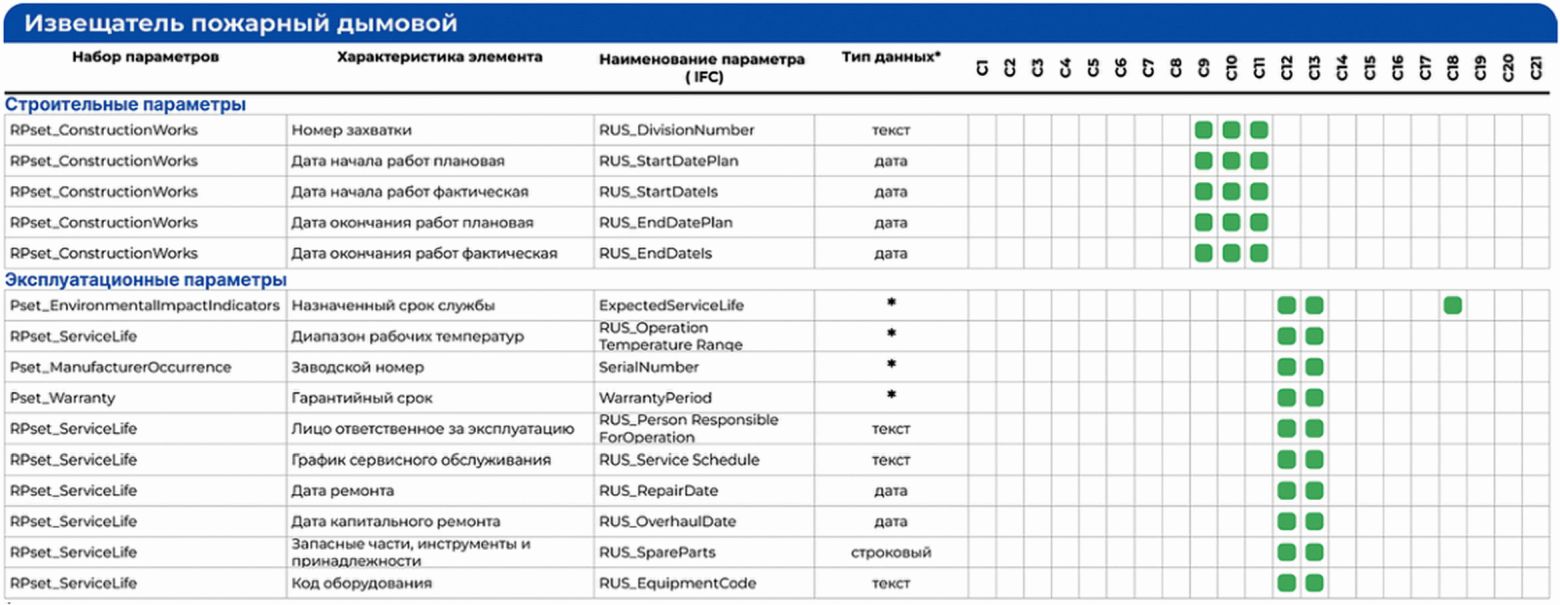

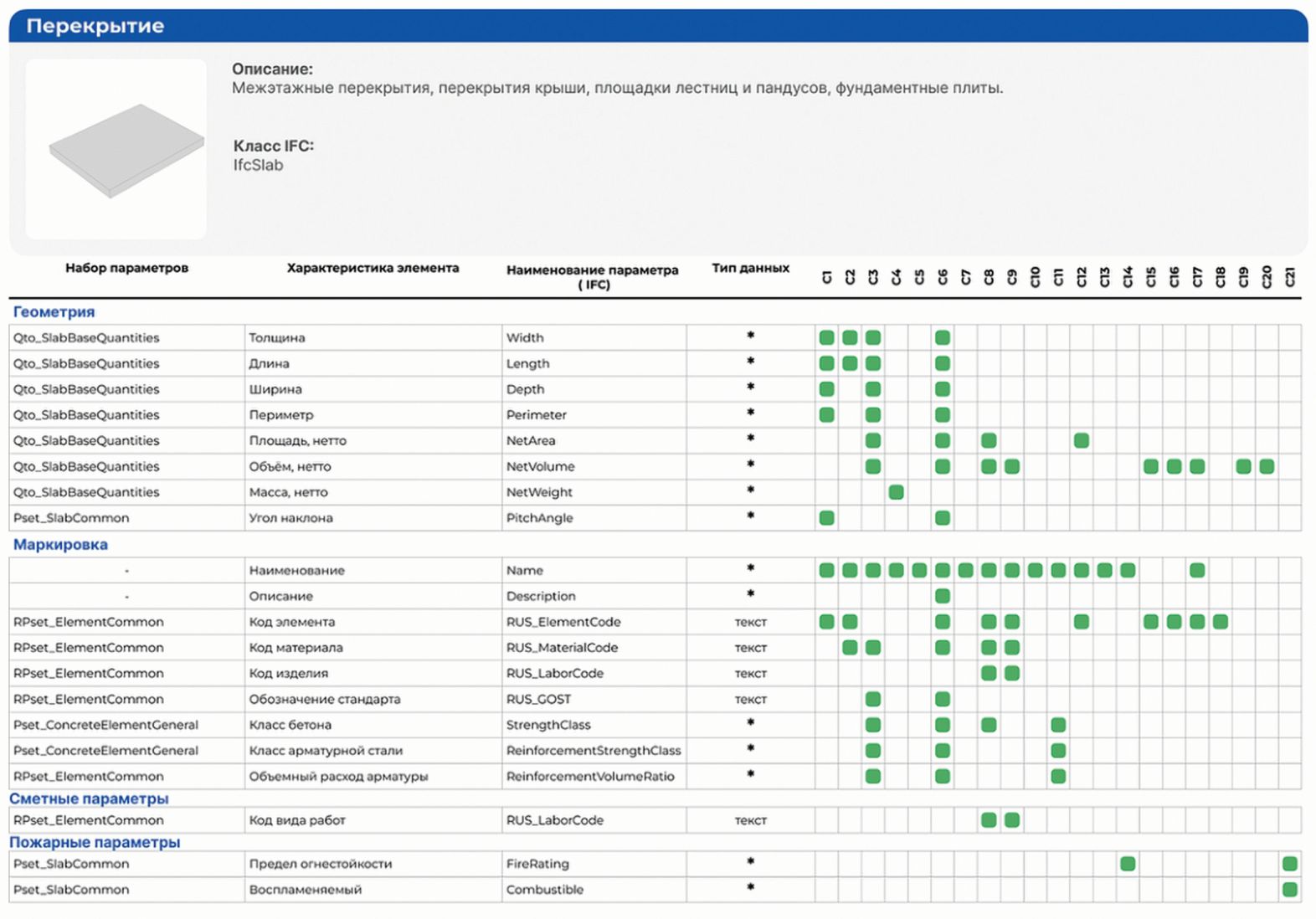

5.2.2 Атрибутивные данные
Атрибутивные данные включают в себя атрибутивный состав и значения, входящих в него атрибутов. Подробнее см. в разделе 6.
5.2.2.1 Атрибутивный состав
Атрибутивный состав - перечень атрибутов элементов цифровой информационной модели - должен отвечать требованиям к обмену информацией, представленным в соответствующих сценариях применения технологий информационного моделирования.
5.2.2.2 Значения атрибутов
Атрибуты, включенные в атрибутивный состав, должны иметь заполненные значения.
5.2.3 Документы
Документы, необходимые для реализации выбранных сценариев применения технологий информационного моделирования, могут быть представлены в ЦИМ жилого здания ссылками на них, в виде значений соответствующих атрибутов.
Примечание - Примером может являться ссылка на договор аренды земельного участка, результаты инженерных изысканий, руководство по эксплуатации оборудования и т.п., физически хранящиеся вне ЦИМ, в ином информационном контейнере.

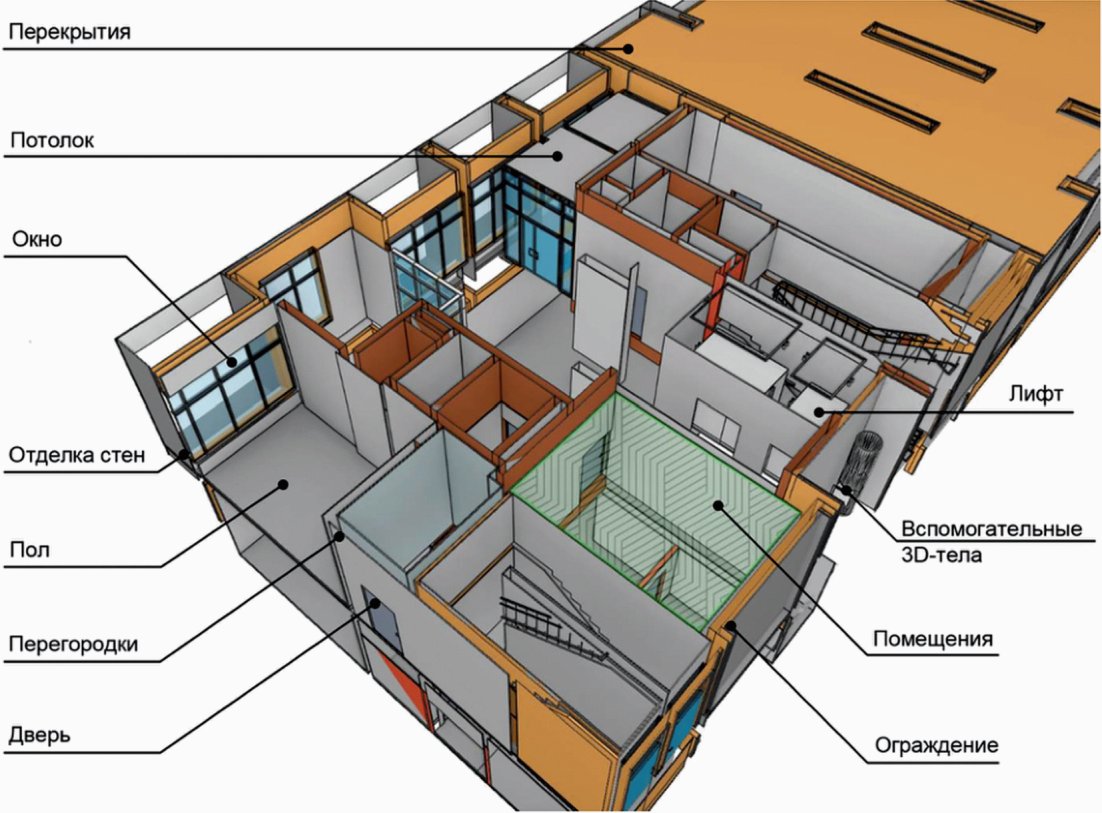

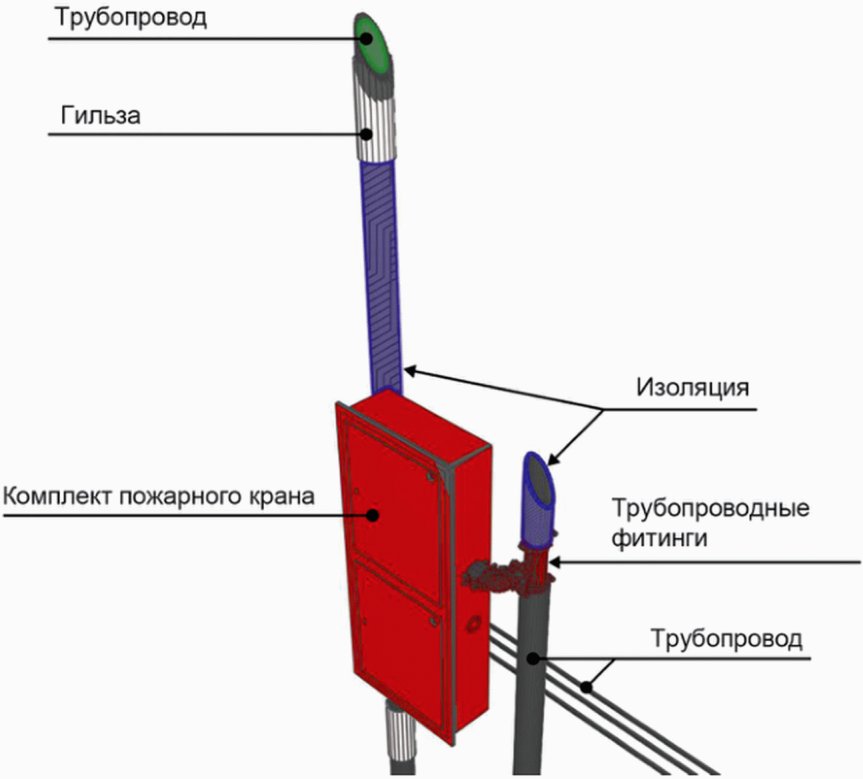

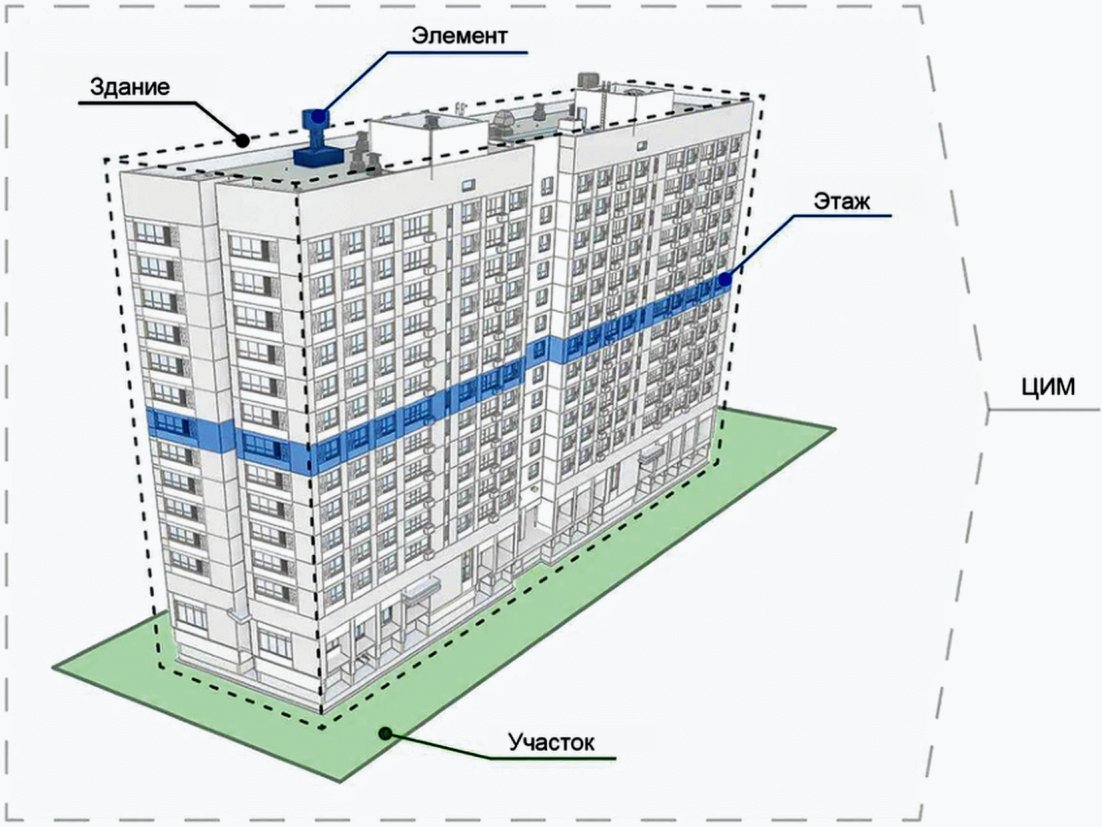

5.3 Состав ЦИМ
ЦИМ должна содержать данные для реализации сценариев применения технологий информационного моделирования.

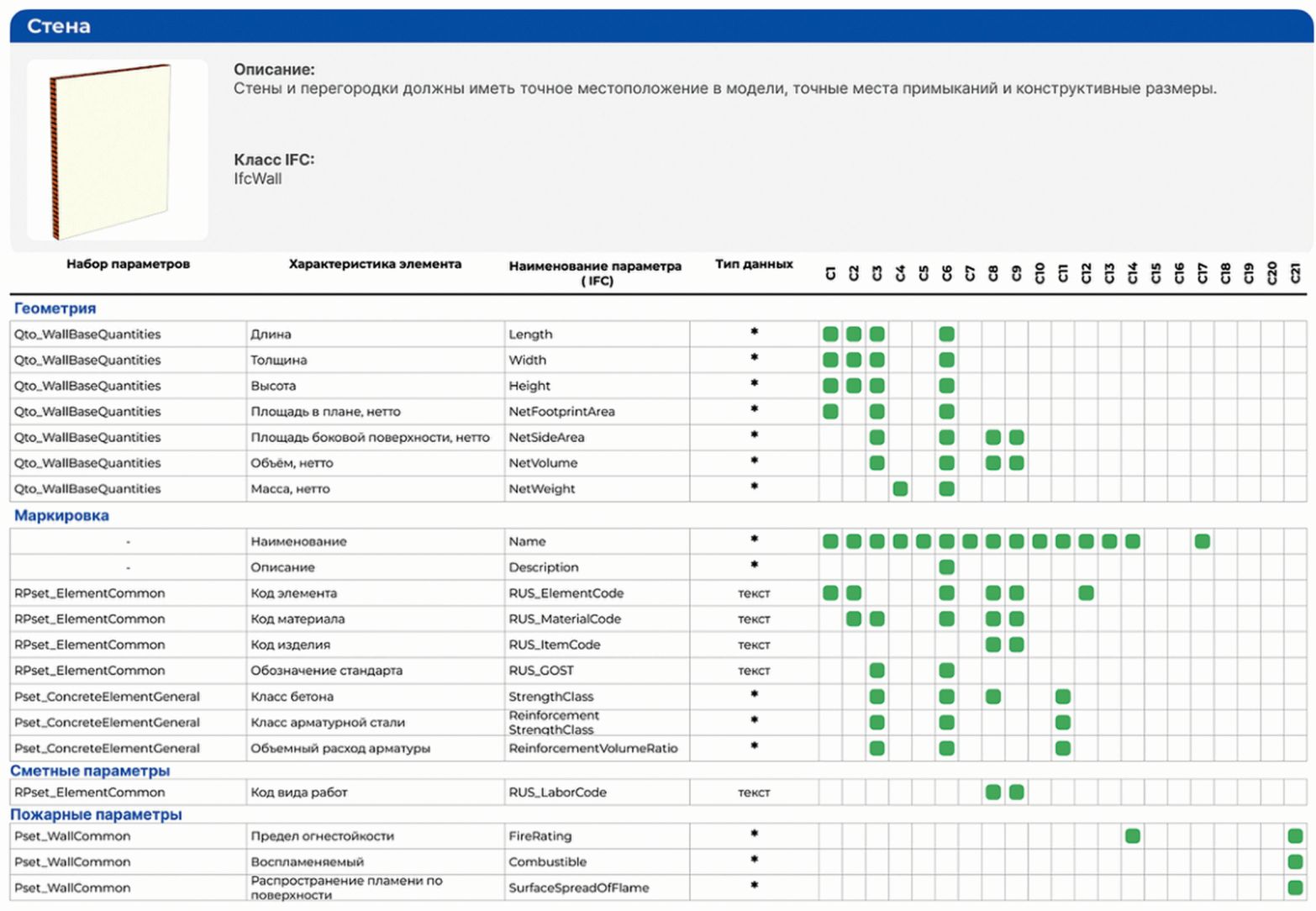

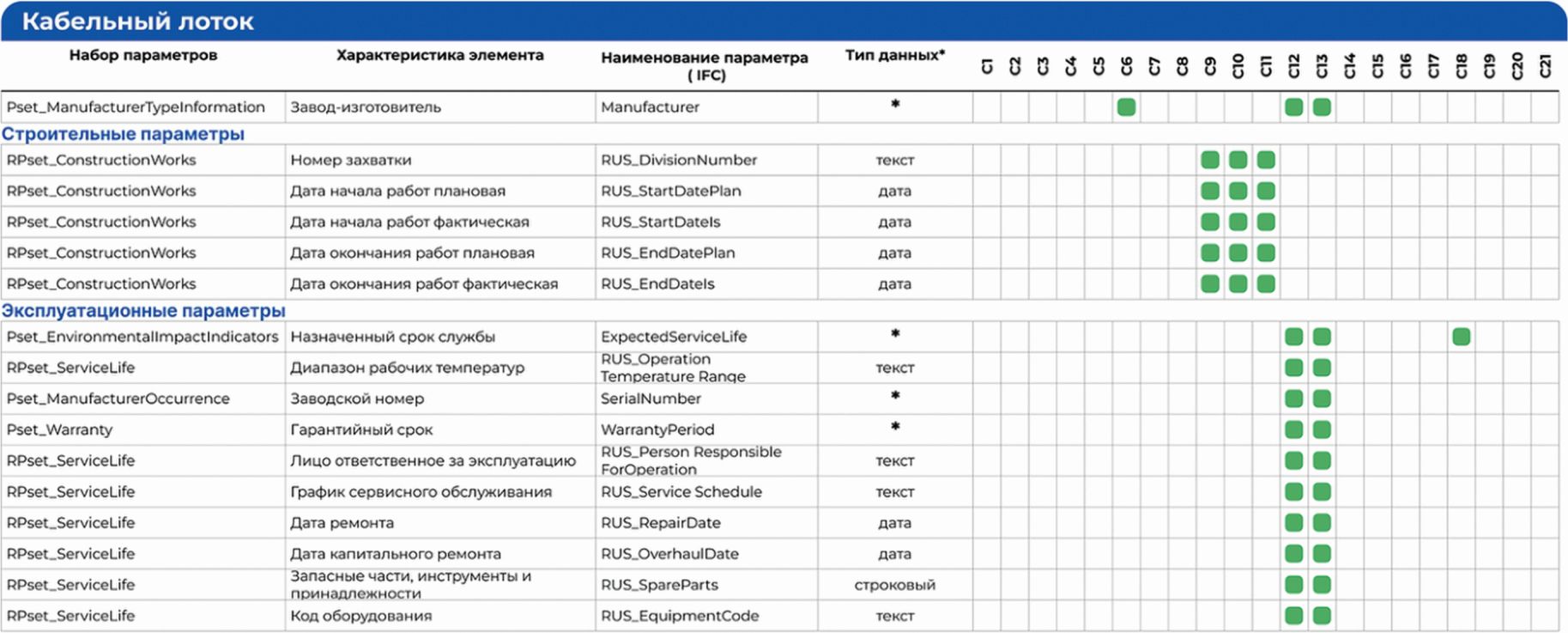

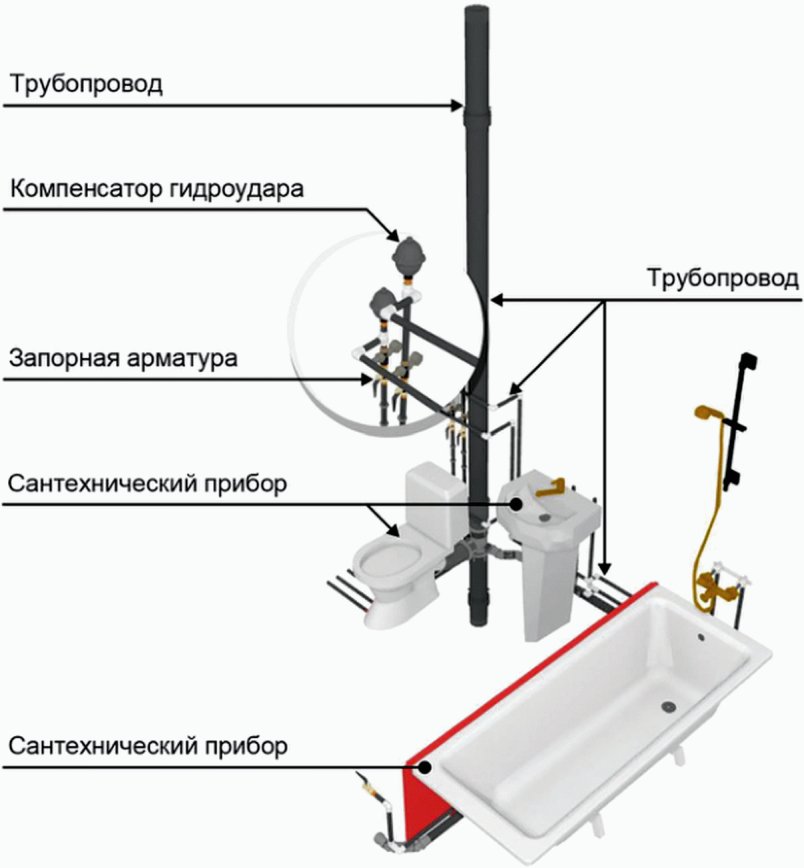

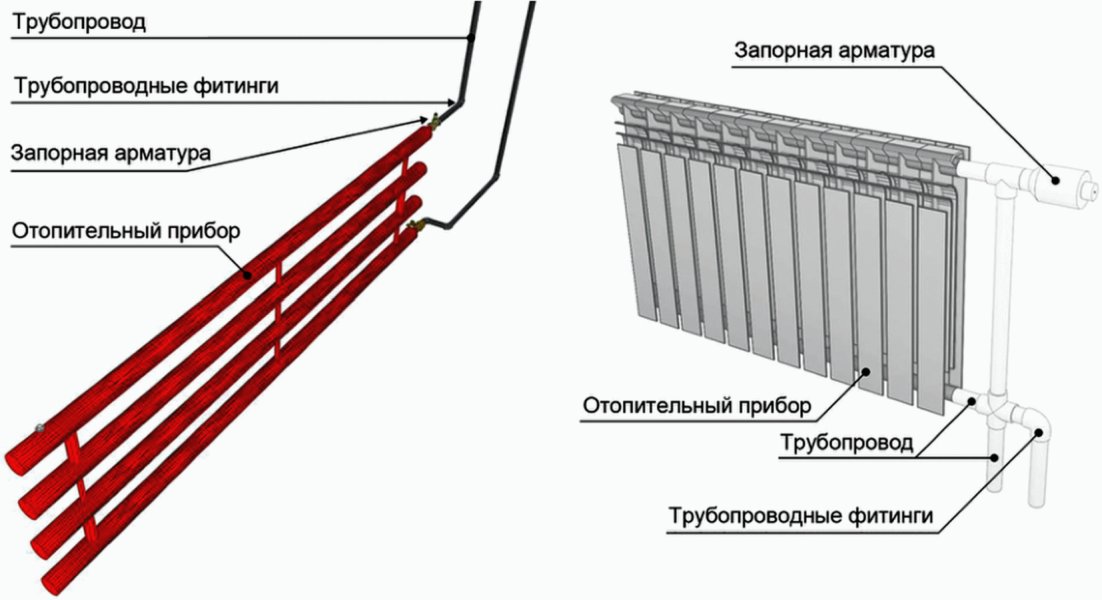

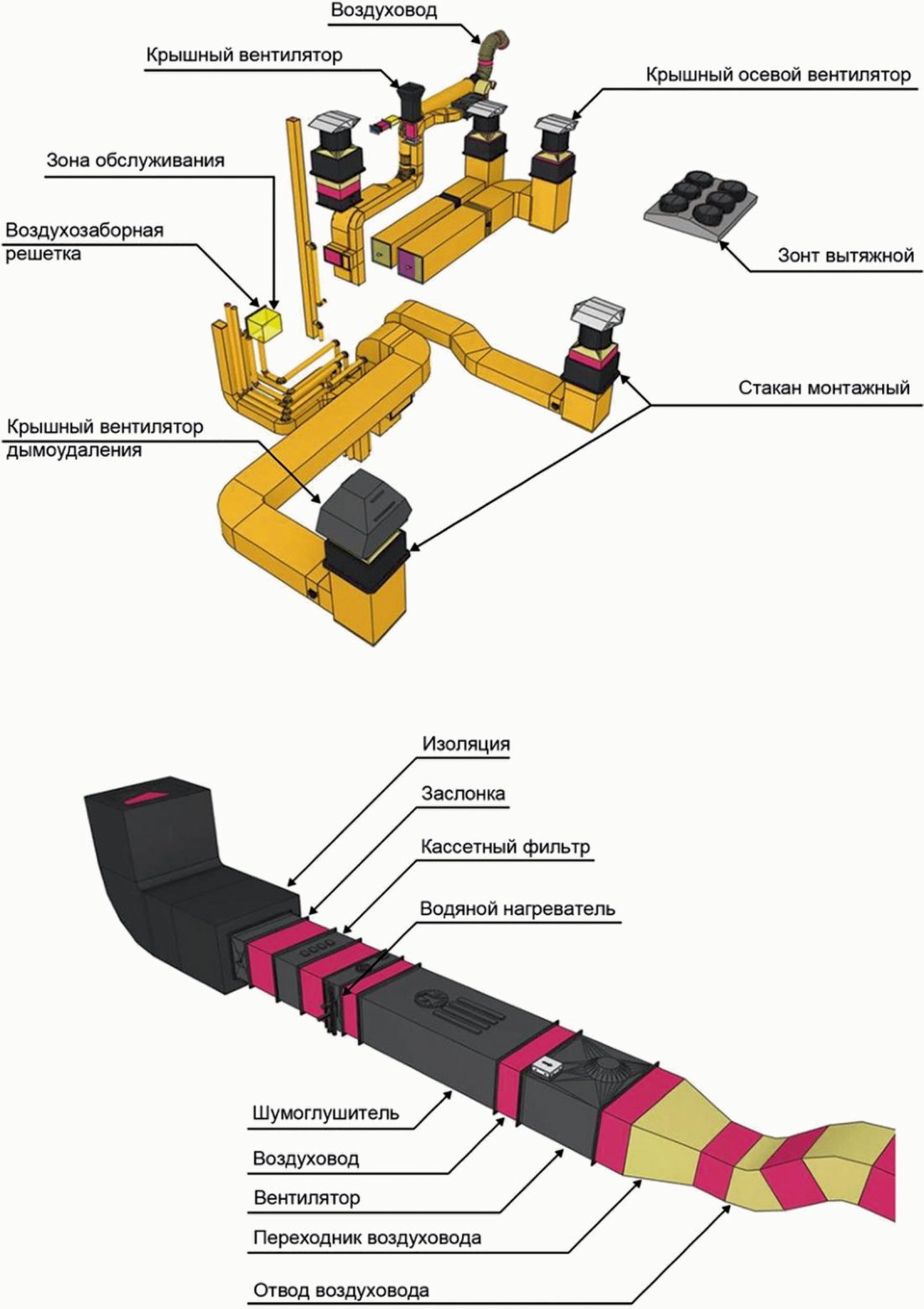

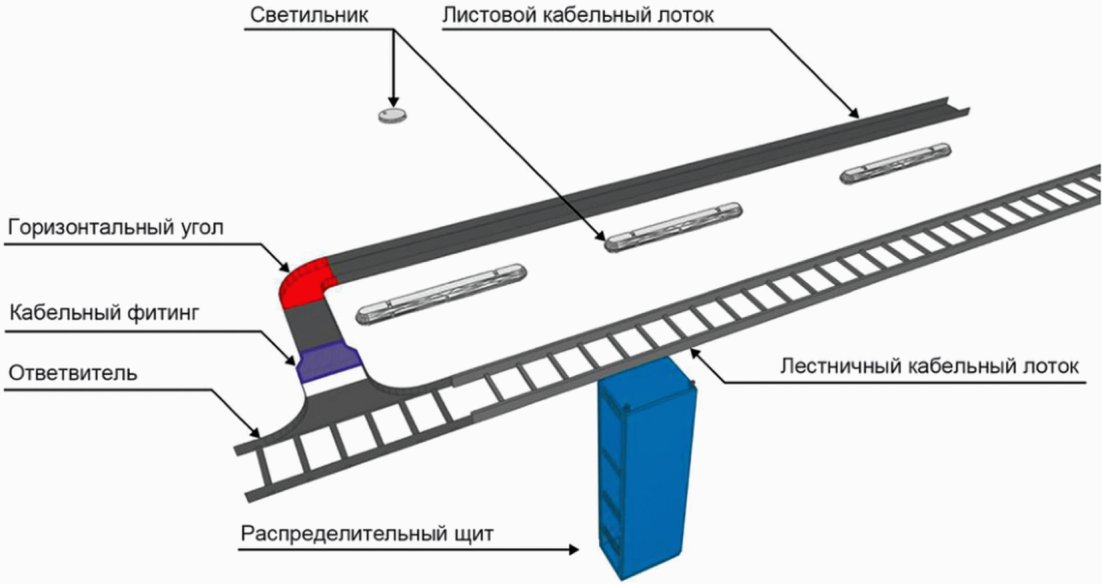

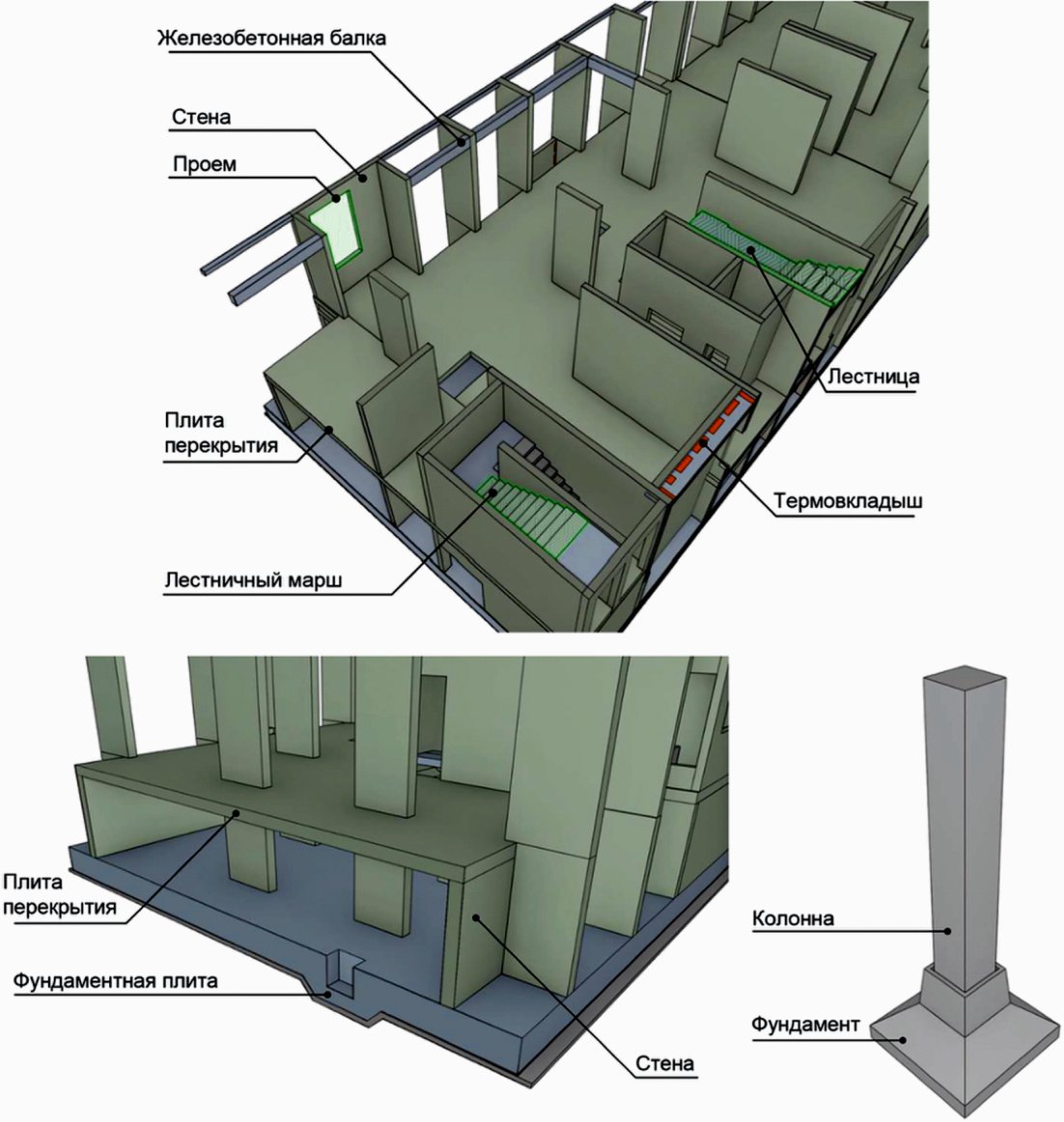

Перечень элементов ЦИМ приведен в разделе 6. Данный перечень не является исчерпывающим и может быть расширен или сокращен в зависимости от проектных решений и сценариев применения технологий информационного моделирования.
5.4 Требования к обеспечению интероперабельности
Обеспечение интероперабельности на программно-техническом уровне выполняют в соответствии с положениями СП 331.1325800.
5.4.1 Требования к формату файлов и схеме данных ЦИМ, передаваемых посредством открытого формата IFC
Обмен данными с использованием открытого формата данных IFC должен выполняться в соответствии с требованиями, предъявляемыми к интероперабельности на программно-техническом уровне согласно СП 331.1325800, и в соответствии со схемой данных IFC по ГОСТ Р 10.0.02 (IFC 4.0.2.1) и [7] в объеме представленного в настоящем стандарте информационного наполнения для конкретных сценариев.
ЦИМ, предоставляемые в виде файлов IFC, должны соответствовать определению модельного вида IFC4 ReferenceView 1.2.
Файлы цифровых информационных моделей IFC должны быть предоставлены в формате IFC STEP Physical File (IFC SPF).
5.4.2 Требования к соответствию элементов ЦИМ элементам схемы данных IFC
Все элементы цифровой информационной модели, предоставляемой в формате IFC, должны иметь корректную привязку к сущностям и типам схемы данных IFC. В случае отсутствия стандартного типа IFC допускается создание пользовательского типа.
Соответствие элементов здания сущностям и типам (см. ГОСТ Р 10.0.02) схемы данных IFC (см. [7]) представлено в разделе 6. Обязательность назначения типов сущностей определяется выбранным сценарием применения технологий информационного моделирования.
Соответствие атрибутов элементов здания свойствам и параметрам (см. ГОСТ Р 10.0.02) схемы данных IFC (см. [7]) представлено в разделе 6.
Соответствие наборов атрибутов элементов здания наборам свойств и наборам количественных параметров (см. ГОСТ Р 10.0.02) схемы данных IFC (см. [7]) представлено в разделе 6.
Все наименования свойств, параметров IFC и их наборов, приведенные в таблицах настоящего стандарта, пишутся слитно.
5.4.3 Правила именования атрибутов и наборов атрибутов, определяемых национальным расширением схемы данных IFC
Пользовательские наборы атрибутов национального расширения схемы данных IFC начинаются с префикса "RPset_".
Пример - RPset_ElementCommon.
Пользовательские атрибуты национального расширения схемы данных IFC начинаются с префикса "RUS_".
Пример - RUS_ElementCode.
В наименованиях пользовательских наборов атрибутов и атрибутов, создаваемых в рамках настоящего стандарта, должны быть использованы указанные префиксы.
5.4.4 Правила добавления и использования пользовательских типов сущностей IFC
Пользовательские типы сущностей IFC вносят в атрибут ObjectType, при этом в атрибуте PredefinedType указывают значение USERDEFINED.
Пример - Элемент ЦИМ, представляющий земельный участок, передается в IFC сущностью IfcGeographicElement и с назначенным типом сущности PLOT. В этом случае атрибуты IfcGeographicElement будут иметь следующие значения:
PredefinedType:
USERDEFINED
-
пользовательский тип;
ObjectType:
PLOT
-
земельный участок.
Примечание - Метод внесения значений атрибутов зависит от используемого программного обеспечения и не является предметом рассмотрения в настоящем стандарте.
5.4.5 Правила внесения значений атрибутов наборов количественных параметров "Qto_"
Атрибуты, входящие в состав наборов количественных параметров "Qto_", рассчитываются и записываются автоматически при сохранении ЦИМ в формат IFC в проприетарном программном обеспечении и не требуют внесения их значений вручную.
Наборы количественных параметров являются стандартными наборами параметров IFC и содержат в своих наименованиях префикс "Qto_".
Пример - Qto_SiteBaseQuantities.
5.5 Требования к структуре ЦИМ
5.5.1 Требования к пространственной структуре здания
ЦИМ объекта капитального строительства должна содержать пространственную <1> структуру (см. рисунок 1), состоящую из следующих элементов <2>:
- проект (IfcProject);
- строительная площадка (IfcSite);
- здание (IfcBuilding);
- этаж (IfcBuildingStorey).
Примечание - Элемент "Строительная площадка" используется в соответствии с переводом, принятым в ГОСТ Р 10.0.02. Фактически IfcSite представляет собой участок застройки. В рамках проекта одновременно с топологическим элементом IfcSite могут использоваться элементы класса IfcGeographicElement с пользовательским типом класса PLOT, представляющие собой земельные участки, входящие в состав участка застройки.
--------------------------------
<1> В соответствии с переводом, принятым в ГОСТ Р 10.0.02.
<2> В круглых скобках указаны сущности (классы элементов) схемы данных IFC (см. [7]).
Рисунок 1 - Пространственная структура ЦИМ здания
Для предоставления в открытом формате данных IFC каждое отдельное здание выгружается в отдельную ЦИМ на своем земельном участке, в соответствии с рисунком 2. Дисциплинарные ЦИМ по разделам проекта представляются также в рамках каждого отдельного здания (см. рисунок 3).
Рисунок 2 - Пример проекта с одной строительной площадкой
и одним зданием
Рисунок 3 - Дисциплинарные ЦИМ в сводной ЦИМ
5.5.2 Требования к дисциплинарным ЦИМ здания
Дисциплинарные ЦИМ должны содержать элементы, необходимые для реализации выбранных сценариев применения ТИМ (см. таблицу 2).
Таблица 2
Элементы жилого здания
Наименование ЦИМ
Описание ЦИМ
Элементы ЦИМ
IFC - класс элемента
ЦИМ АР
Содержит элементы ЦИМ, относящиеся к разделу архитектурных решений проекта
Помещение
IfcSpace
Вспомогательное 3D-тело
IfcBuildingElementProxy
Стена/перегородка
IfcWall
Витраж/навесной фасад
IfcCurtainWall
Перекрытие
IfcSlab
Пол/потолок/кровля/отделка стен
IfcCovering
Дверь/ворота/люк
IfcDoor
Окно/балконный блок
IfcWindow
Балка/перемычка
IfcBeam
Колонна/пилястра
IfcColumn
Лестница
IfcStair
Лестничный марш
IfcStairFlight
Лестничная площадка
IfcSlab
Пандус/рампа
IfcRamp
Подъем (марш) пандуса/рампы
IfcRampFlight
Площадка пандуса/рампы
IfcSlab
Ограждение/перила
IfcRailing
ЦИМ КР
Содержит элементы ЦИМ, относящиеся к разделу "Конструктивные решения" проекта
Фундамент (кроме фундаментной плиты и свай)
IfcFooting
Фундаментная плита
IfcSlab
Свая
IfcPile
Плита перекрытия
IfcSlab
Стена
IfcWall
Колонна
IfcColumn
Стальная колонна
IfcColumn
Стальная балка
IfcBeam
Железобетонная балка
IfcBeam
Лестница
IfcStair
Лестничный марш
IfcStairFlight
Лестничная площадка
IfcSlab
Пандус/рампа
IfcRamp
Подъем (марш) пандуса/рампы
IfcRampFlight
Площадка пандуса/рампы
IfcSlab
ЦИМ ОВиК
Содержит элементы ЦИМ раздела "Отопление, вентиляция и кондиционирование воздуха" проекта
Воздуховод
IfcDuctSegment
Фасонная часть воздуховода
IfcDuctFitting
Дефлектор
IfcStackTerminal
Виброизолятор
IfcVibrationIsolator
Теплообменник
IfcHeatExchanger
Отопительный прибор
IfcSpaceHeater
Фитинг коллекторный
IfcPipeFitting
Элеватор
IfcPipeFitting
Фанкойл
IfcUnitaryEquipment
Сплит-система
IfcUnitaryEquipment
Воздухообрабатывающая установка
IfcUnitaryEquipment
Агрегаты систем вентиляции и кондиционирования
IfcUnitaryEquipment
Воздухораспределитель
IfcAirTerminalBox
Воздухораспределительное устройство (решетка, диффузор и пр.)
IfcAirTerminal
Котел
IfcBoiler
Наружный блок кондиционера
IfcChiller
Электрообогреватель
IfcSpaceHeater
Холодильная машина
IfcChiller
Вентилятор
IfcFan
Счетчик тепла
IfcFlowMeter
Воздушный клапан
IfcDamper
Внутренний блок кондиционера
IfcChiller
Конвектор
IfcSpaceHeater
Противопожарные клапаны
IfcDamper
Дымовые люки
IfcDoor
ЦИМ ТМ
Содержит элементы ЦИМ раздела "Тепломеханические решения"
Трубопровод
IfcPipeSegment
Трубопроводный фитинг
IfcPipeFitting
Трубопроводная арматура
IfcValve
Расширительный бак
IfcTank
Насос
IfcPump
ЦИМ ТС
Содержит элементы ЦИМ раздела "Тепловые сети"
Трубопровод
IfcPipeSegment
Трубопроводный фитинг
IfcPipeFitting
Трубопроводная арматура
IfcValve
Расширительный бак
IfcTank
Насос
IfcPump
ЦИМ ВК
Содержит элементы ЦИМ раздела "Водоснабжение и канализация"
Трубопровод
IfcPipeSegment
Трубопроводный фитинг
IfcPipeFitting
Трубопроводная арматура
IfcValve
Расширительный бак
IfcTank
Насос
IfcPump
Сантехнический прибор
IfcSanitaryTerminal
Счетчик расхода воды
IfcFlowMeter
Дренчер
IfcFireSuppressionTerminal
Спринклер
IfcFireSuppressionTerminal
Комплект пожарного крана
IfcFireSuppressionTerminal
ЦИМ ЭОМ
Содержит элементы ЦИМ раздела "Электрическое освещение и силовое электрооборудование"
Электрическая плита
IfcElectricAppliance
Фильтр высоких частот
IfcCommunicationsAppliance
Выпрямитель
IfcTransformer
Источник бесперебойного питания
IfcElectricFlowStorageDevice
Частотный преобразователь
IfcTransformer
Солнечная батарея
IfcSolarDevice
Аккумуляторная батарея
IfcElectricFlowStorageDevice
Осветительная арматура
IfcLightFixture
Трансформатор
IfcTransformer
Генератор
IfcElectricGenerator
Распределительный щит
IfcDistributionBoard
Установка компенсации реактивной мощности
IfcProtectiveDevice
Устройство защитного отключения
IfcProtectiveDevice
Электрический счетчик
IfcFlowMeter
Трансформатор тока
IfcTransformer
Электродвигатель
IfcElectricMotor
Светильник
IfcLightFixture
Электророзетка
IfcOutlet
Выключатель/переключатель
IfcSwitchingDevice
Кабельный лоток
IfcCableCarrierSegment
Комплектующие для кабельных лотков
IfcCableCarrierFitting
Заземлитель
IfcProtectiveDevice
Токоотвод
IfcCableSegment
Молниеприемник
IfcProtectiveDevice
Крепежный элемент
IfcMechanicalFastener
Кабель/электропроводка
IfcCableSegment
Соединители кабельной линии
IfcCableFitting
Труба электротехническая
IfcCableCarrierSegment
ЦИМ ГСВ
Содержит элементы ЦИМ раздела "Система газоснабжения (внутреннее)"
Трубопровод
IfcPipeSegment
Трубопроводный фитинг
IfcPipeFitting
Трубопроводная арматура
IfcValve
Газовая плита
IfcBurner
Водонагреватель газовый
IfcBurner
Газовый запорный клапан
IfcValve
Счетчик газа
IfcFlowMeter
ЦИМ СС
Содержит элементы ЦИМ раздела "Сети связи"
Блок управления
IfcController
Маршрутизатор
IfcCommunicationsAppliance
Антенна
IfcCommunicationsAppliance
Телекоммутационная стойка
IfcDistributionBoard
Пожарный оповещатель
IfcAlarm
Пожарный извещатель ручной
IfcAlarm
Пожарный извещатель дымовой
IfcSensor
Видеокамера
IfcAudioVisualAppliance
Датчик
IfcSensor
Блок вызова
IfcCommunicationsAppliance
Коробка электротехническая
IfcJunctionBox
ЦИМ ПЗУ
Содержит элементы ЦИМ раздела "Схемы планировочной организации земельного участка"
Машино-место
IfcSpace
Автоматические ворота
IfcDoor
Шлагбаум
IfcDoor
Светофор
IfcBuildingElementProxy
Знак дорожный
IfcBuildingElementProxy
Зеркало безопасности
IfcBuildingElementProxy
Колесоотбойник
IfcRailing
Демпфер
IfcRailing
ЦИМ ТХ
Содержит элементы ЦИМ раздела "Технологические решения"
Ствол мусоропровода
IfcChimney
Загрузочный клапан мусоропровода
IfcDoor
Камера очистки ствола мусоропровода
IfcSanitaryTerminal
Стул
IfcFurniture
Стол
IfcFurniture
Шкаф
IfcFurniture
Лифт
IfcTransportElement
ЦИМ ПБ
Содержит элементы ЦИМ раздела "Пожарная безопасность"
Кабель/электропроводка
IfcCableSegment
Соединители кабельной линии
IfcCableFitting
Кабеленесущие системы
IfcCabelCarrierSegment
Фитинг кабеленесущих систем
IfcCabelCarrierFitting
Электрические щиты, ГРЩ, ВУ, ВРУ
IfcElectricDistributionBoard
Источники бесперебойного электропитания технических средств пожарной автоматики
IfcElectricFlowStorageDevice
Пожарные оповещатели
IfcAlarm
Выносные устройства индикации
IfcSignal
Пожарные приемно-контрольные приборы и приборы управления
IfcFlowInstrument
Трубопровод
IfcPipeSegment
Трубопроводный фитинг
IfcPipeFitting
Трубопроводная арматура
IfcValve
Насос
IfcPump
Пожарные краны
IfcFireSuppressionTerminal
Пожарные шкафы
IfcFurnishingElement
Запорные пожарные клапаны
IfcValve
Узлы управления автоматической установки пожаротушения
IfcCommunicationsAppliance
Задвижки, затворы автоматической установки пожаротушения
IfcValve
Краны автоматической установки пожаротушения
IfcValve
Оповещатели пожарные звуковые гидравлические
IfcAlarm
Оросители
IfcFireSuppressionTerminal
Модули автоматических установок пожаротушения
IfcFireSuppressionTerminal
Извещатели пожарные
IfcAlarm
Приборы приемно-контрольные и управления пожарные
IfcFlowInstrument
Устройства дистанционного пуска
IfcSwitchingDevice
Каждый элемент дисциплинарной ЦИМ должен отвечать требованиям по информационному наполнению в соответствии с требованиями к обмену информации, предъявляемыми к данному сценарию применения ТИМ.
Примеры прочих дисциплинарных ЦИМ приведены на рисунках 4 - 10.
Рисунок 4 - Пример дисциплинарной ЦИМ архитектурных решений
Рисунок 5 - Пример дисциплинарной ЦИМ конструктивных решений
Рисунок 6 - Пример дисциплинарной ЦИМ вентиляции
Рисунок 7 - Пример дисциплинарной ЦИМ отопления
Рисунок 8 - Пример дисциплинарной ЦИМ водоснабжения
и канализации
Рисунок 9 - Пример дисциплинарной ЦИМ электроснабжения
Рисунок 10 - Пример дисциплинарной ЦИМ ПТ
Для представления проекта в соответствии с положениями [4] о составе разделов проекта выполняются комбинации дисциплинарных ЦИМ, представленные в таблице 3.
Таблица 3
Распределение дисциплинарных ЦИМ по разделам проекта
Наименование дисциплинарной ЦИМ
Описание дисциплинарной ЦИМ
Наименование раздела проектной документации (в соответствии с [4])
Наименование и марка комплекта рабочих чертежей (в соответствии с ГОСТ Р 21.101)
1 -
-
Раздел 1 "Пояснительная записка"
-
2 ЦИМ ПЗУ
Содержит элементы ЦИМ раздела "Планировочная организация земельного участка"
Раздел 2 "Схема планировочной организации земельного участка"
Генеральный план (ГП)
3 ЦИМ АР
Содержит элементы ЦИМ раздела "Архитектурные решения"
Раздел 3 "Объемно-планировочные и архитектурные решения"
- Архитектурно-строительные решения (АС) (при объединении рабочих чертежей архитектурных и конструктивных решений, кроме КМ);
- архитектурные решения (АР)
4 ЦИМ АИ
Содержит элементы ЦИМ раздела "Интерьеры"
Интерьеры
5 ЦИМ КЖ
Содержит элементы ЦИМ раздела "Конструкции железобетонные"
Раздел 4 "Конструктивные решения"
- Архитектурно-строительные решения (АС) (при объединении рабочих чертежей архитектурных и конструктивных решений, кроме КМ);
- конструкции железобетонные (КЖ)
6 ЦИМ КМ
Содержит элементы ЦИМ раздела "Конструкции металлические"
- Конструкции металлические (КМ);
- конструкции металлические деталировочные (КМД)
7 ЦИМ КД
Содержит элементы ЦИМ раздела "Конструкции деревянные"
- Конструкции деревянные (КД);
- конструкции деревянные деталировочные (КДД);
- антикоррозионная защита конструкций зданий, сооружений (АЗ)
8 ЦИМ ЭОМ
Содержит элементы ЦИМ раздела "Электрическое освещение и силовое электрооборудование"
Подраздел 5.1 "Система электроснабжения"
- Электроснабжение (ЭС);
- электрическое освещение (внутреннее) (ЭО);
- силовое электрооборудование (ЭМ);
- силовое электрооборудование и электрическое освещение (внутреннее) (ЭОМ);
- наружное электроосвещение (ЭН)
9 ЦИМ ВК
Содержит элементы ЦИМ раздела "Водоснабжение и канализация (внутренние)"
Подраздел 5.2 "Система водоснабжения"
Внутренние системы водоснабжения и канализации (ВК)
Подраздел 5.3 "Система водоотведения"
10 ЦИМ ПТ
Содержит элементы ЦИМ раздела "Пожаротушение"
Подраздел 5.2 "Система водоснабжения"
Пожаротушение
11 ЦИМ НВК
Содержит элементы ЦИМ раздела "Водоснабжение и канализация (наружные)"
Подраздел 5.2 "Система водоснабжения"
- Наружные сети водоснабжения (НВ);
- наружные сети водоснабжения и канализации (НВК)
Подраздел 5.3 "Система водоотведения"
- Наружные сети канализации (НК);
- наружные сети водоснабжения и канализации (НВК)
12 ЦИМ О
Содержит элементы ЦИМ раздела "Отопление"
Подраздел 5.4 "Отопление, вентиляция и кондиционирование воздуха, тепловые сети"
Отопление, вентиляция и кондиционирование (ОВ), в части отопления
13 ЦИМ ВиК
Содержит элементы ЦИМ раздела "Вентиляция и кондиционирование"
Отопление, вентиляция и кондиционирование (ОВ), в части вентиляции:
- воздухоснабжение (ВС);
- пылеудаление (ПУ);
- холодоснабжение (ХС)
14 ЦИМ ТС
Содержит элементы ЦИМ раздела "Тепловые сети"
Тепловые сети (ТС)
15 ЦИМ ТМ
Содержит элементы ЦИМ раздела "Тепломеханические решения"
Тепломеханические решения
16 ЦИМ СС
Содержит элементы ЦИМ раздела "Сети связи"
Подраздел 5.5 "Сети связи"
- Проводные средства связи внутренних сетей предприятий и организаций (СС);
- радиосвязь, радиовещание и телевидение (РТ);
- пожарная сигнализация (ПС);
- охранная и охранно-пожарная сигнализация (ОС);
- автоматизация комплексная (АК);
- автоматизации систем (список систем согласно приложению А ГОСТ 21.408-2013)
17 ЦИМ ГСВ
Содержит элементы ЦИМ раздела "Система газоснабжения (внутреннее)"
Подраздел 5.6 "Система газоснабжения"
Газоснабжение (внутренние устройства) (ГСВ)
18 ЦИМ ГСН
Содержит элементы ЦИМ раздела "Система газоснабжения (наружное)"
Наружные газопроводы
19 ЦИМ ТХ
Содержит элементы ЦИМ раздела "Технологические решения"
Раздел 6 "Технологические решения"
Технологические коммуникации (ТК)
20 ЦИМ ПОС
Содержит элементы ЦИМ раздела "Проект организации строительства"
Раздел 7 "Проект организации строительства"
-
21 ЦИМ ООС
Содержит элементы ЦИМ раздела "Мероприятия по охране окружающей среды"
Раздел 8 "Мероприятия по охране окружающей среды"
-
22 ЦИМ ПБ
Содержит элементы ЦИМ раздела "Пожарная безопасность"
Раздел 9 "Мероприятия по обеспечению пожарной безопасности"
-
23 ЦИМ ТБЭ
Содержит элементы ЦИМ раздела "Требования к обеспечению безопасной эксплуатации объекта капитального строительства"
Раздел 10 "Требования к обеспечению безопасной эксплуатации объектов капитального строительства"
-
24 ЦИМ ОДИ
Содержит элементы ЦИМ раздела "Обеспечение доступа инвалидов"
Раздел 11 "Мероприятия по обеспечению доступа инвалидов к объекту капитального строительства"
-
25 -
-
Раздел 12 "Смета на строительство, реконструкцию, капитальный ремонт, снос объекта капитального строительства"
-
26 ЦИМ ГОЧС
Содержит элементы ЦИМ раздела "Мероприятия по гражданской обороне, по предупреждению чрезвычайных ситуаций природного и техногенного характера, по противодействию терроризму"
Раздел 13 "Иная документация в случаях, предусмотренных законодательными и иными нормативными правовыми актами Российской Федерации"
-
Данные, используемые для формирования документов, материалов и сведений в рамках реализации сценариев применения ТИМ, должны быть получены на основе соответствующих ЦИМ, актуализированных на момент формирования.
Перечень требований к элементам здания приведен в разделе 6.
5.6 Использование классификаторов
Элементы ЦИМ должны содержать классификационные коды, необходимые для реализации сценариев применения ТИМ.
Элементы пространственной структуры здания должны содержать следующие коды:
- код вида разрешенного использования участка (RUS_LandUseCode) (см. таблицу 4);
- код функционального назначения здания (RUS_BuildingUseCode) (см. таблицу 4);
- код функционального назначения этажа (RUS_StoreyUseCode) (см. таблицу 4).
Элементы ЦИМ должны содержать следующие коды:
- код функционального назначения зоны (RUS_ZoneUseCode) (см. таблицу 4);
- код функционального назначения помещения (RUS_SpaceUseCode) (см. таблицу 4);
- код элемента (RUS_ElementCode) (см. таблицу 4);
- код материала (RUS_MaterialCode) (см. таблицу 4);
- код изделия (RUS_ItemCode) (см. таблицу 4);
- код вида работ (RUS_LaborCode) (см. таблицу 4).
Детальный перечень атрибутов элементов приведен ниже в таблице 4.
5.7 Требования к идентификации элементов ЦИМ
Каждый элемент ЦИМ должен содержать уникальный глобальный идентификатор GlobalID (далее - GUID). Присвоенные элементам идентификаторы GUID не должны меняться на протяжении всех этапов жизненного цикла ЦИМ. В случае появления нового элемента ЦИМ взамен имеющегося или в случае преобразования имеющегося элемента, вызванного требованиями сценария текущего этапа жизненного цикла, у имеющегося элемента ЦИМ должен быть изменен статус - значение атрибута "Статус" (IFC-атрибут "Status").
Пример - В ходе моделирования исполнительной модели с использованием лазерного сканирования (оцифровка построенного здания) появляются новые элементы модели, имеющие новые значения GUID; в ходе разделения монолитного междуэтажного перекрытия, выполненного сплошными телами, на отдельные перекрытия, в соответствии с захватками работ, появляются отдельные элементы, имеющие новые GUID.
5.8 Требования к валидации ЦИМ
Валидация ЦИМ на соответствие требованиям настоящего стандарта проводится в соответствии с положениями раздела 6 применительно к элементам пространственной структуры здания и к отдельным элементам здания:
- требования к соответствию элементов здания сущностям IFC;
- требования к соответствию элементов здания типам сущностей IFC;
- требования к информационному наполнению элементов здания атрибутами и параметрами, необходимыми для реализации выбранных сценариев применения ТИМ.
6 Требования к элементам ЦИМ
Данные требования описывают требования к информационному наполнению элементов ЦИМ в соответствии с требованиями к обмену информацией выбранных сценариев применения ТИМ, а также требования к соответствию элементов ЦИМ схеме данных IFC для обеспечения интероперабельности на программно-техническом уровне в соответствии с положениями СП 331.1325800 и ГОСТ Р 10.0.02.
Описание атрибутов ЦИМ и их типов данных в соответствии со схемой данных IFC приведено в ГОСТ Р 10.0.02. В целях возможности реализации сценариев применения ТИМ настоящий стандарт устанавливает дополнительные национальные атрибуты и наборы свойств, приведенные в таблице 4.
Примечание - Наименования атрибутов IFC в столбце "Наименование атрибута IFC" пишутся слитно и в таблице приведены многострочными с целью удобства чтения и соблюдения правил оформления таблиц.
Таблица 4
Национальные атрибуты и наборы свойств
Наименование параметра информации
Наименование атрибута IFC
Тип данных
Примечание
RPset_LandCommon
Дополнительные сведения об участке
Код вида разрешенного использования участка
RUS_LandUseCode
Текст
Указывают код ВРИ
Площадь застройки, м2
RUS_BuildableArea
Вещественный
-
Информация о результатах инженерных изысканий
RUS_InfoRII
Строковый
Указывают ссылку на документ с результатами инженерных изысканий
RPset_BuildingCredits
Реквизиты проекта здания
Застройщик
RUS_Customer
Текст
-
Генеральный проектировщик
RUS_Supplier
Текст
-
ГАП
RUS_GAP
Текст
-
ГИП
RUS_GIP
Текст
-
Наименование проекта
RUS_ProjectName
Текст
-
Шифр проекта
RUS_ProjectCode
Текст
-
Наименование объекта
RUS_BuildingName
Текст
Используют в пункте 9.2.2 проектной декларации [5]
RPset_RegistrationCommon
Дополнительные сведения о регистрации здания
Ранее присвоенный государственный учетный номер
RUS_ExistingGUN
Текст
Ранее присвоенный государственный учетный номер (кадастровый, инвентарный или условный номер)
RPset_BuildingCommon
Дополнительные общие сведения о здании
Код дома по ГАР
RUS_BuildingID_GAR
Текст
Код дома по государственному адресному реестру (ФИАС)
Вид здания
RUS_BuildingType
Текст
Указывают вид строящегося объекта недвижимости. Выбирается:
- из многоквартирного дома;
- дома блокированной застройки;
- нежилого здания;
- жилого блока в блокированном жилом доме с приусадебным участком;
- индивидуального жилого дома (домов) в границах территории малоэтажного жилого комплекса. Используют в пункте 9.2.1 проектной декларации [5]
Код функционального назначения здания
RUS_BuildingUseCode
Текст
Указывают код ФНО по классификатору
Год ввода в эксплуатацию
RUS_YearOfCommissioning
Текст
-
Серия, тип проекта здания
RUS_BuildingDesignType
Текст
-
Подтип проекта здания
RUS_BuildingDesignSubtype
Текст
-
Пожарно-техническая высота многоквартирного дома
RUS_FireSafetyHeight
Вещественный
-
Количество подъездов
RUS_EntrancesPcs
Целый
-
Наличие приспособлений в подъездах многоквартирного дома для нужд маломобильных групп населения
RUS_Entrances
MGNEquipped
Булевый
Признак наличия (ИСТИНА) или отсутствия (ЛОЖЬ) в подъездах приспособлений для нужд МГН
Класс энергетической эффективности
RUS_BuildingEEClass
Текст
-
Уровень комфортности
RUS_BuildingComfortLevel
Текст
Значение выбирается по СП 42.13330:
- из бизнес-класса;
- эконом-класса;
- муниципального;
- специализированного
Наличие вертолетной площадки на кровле
RUS_RooftopHelipad
Булевый
Признак наличия (ИСТИНА) или отсутствия (ЛОЖЬ) вертолетной площадки на крыше
Вместимость здания (человек)
RUS_Building
CapacityPeople
Целый
-
Номер корпуса
RUS_KorpusNumber
Текст
Указывают номер корпуса дома
Номер секции
RUS_SectionNumber
Текст
Указывают номер секции
RPset_ConstructionPermit
Сведения о разрешении на строительство
Номер разрешения на строительство
RUS_ConstructPermitNum
Текст
-
Дата выдачи разрешения на строительство
RUS_ConstructPermitDate
Дата
-
Наименование органа (организации), выдавшего(ей) разрешение на строительство
RUS_ConstructPermitAuth
Строковый
-
ИНН органа (организации), выдавшего(ей) разрешение на строительство
RUS_ConstructPermitINN
Текст
-
Срок действия настоящего разрешения на строительство
RUS_Construct
PermitValidTerm
Целый
-
Дата внесения изменений и исправлений в разрешение на строительство
RUS_ConstructPermit
RevDate
Дата
-
RPset_CommissioningPermit
Сведения о разрешении на ввод в эксплуатацию
Номер разрешения на ввод в эксплуатацию
RUS_CommissPermitNum
Текст
-
Дата выдачи разрешения на ввод в эксплуатацию
RUS_CommissPermitDate
Дата
-
Наименование органа (организации), выдавшего(ей) разрешение на ввод в эксплуатацию
RUS_CommissPermitAuth
Строковый
-
ИНН органа (организации), выдавшего(ей) разрешение на ввод в эксплуатацию
RUS_CommissPermitINN
Текст
-
Дата внесения изменений и исправлений в разрешение на ввод в эксплуатацию
RUS_CommissPermitIRev Date
Дата
-
RPset_FireSafetyCommon
Общие сведения по пожарной безопасности
Класс конструктивной пожарной опасности
RUS_Constructive
FireHazardClass
Текст
Указывают класс конструктивной пожарной опасности
Класс функциональной пожарной опасности
RUS_Functional
FireHazardClass
Текст
Указывают класс функциональной пожарной опасности
Жилой этаж
RUS_LivingFloor
Булевый
Признак жилого этажа. Может иметь одно из двух значений - ИСТИНА (TRUE) или ЛОЖЬ (FALSE)
Зона безопасности
RUS_FireSafetyZone
Булевый
Признак зоны безопасности. Может иметь одно из двух значений - ИСТИНА (TRUE) или ЛОЖЬ (FALSE)
Жилое помещение
RUS_LivingRoom
Булевый
Признак жилого помещения. Может иметь одно из двух значений - ИСТИНА (TRUE) или ЛОЖЬ (FALSE)
Тип системы оповещения и управления эвакуацией
RUS_Waming
AndEvacuation
ControlSystemType
Строковый
-
Наличие системы противодымной вентиляции
RUS_Smoke
VentilationSystem
Булевый
Признак наличия. Может иметь одно из двух значений - ИСТИНА (TRUE) или ЛОЖЬ (FALSE)
Наличие системы внутреннего противопожарного водоснабжения
RUS_InternalFire
WaterSupplySystem
Булевый
Признак наличия. Может иметь одно из двух значений - ИСТИНА (TRUE) или ЛОЖЬ (FALSE)
Наличие наружного противопожарного водоснабжения
RUS_ExternalFire
WaterSupplySystem
Булевый
Признак наличия. Может иметь одно из двух значений - ИСТИНА (TRUE) или ЛОЖЬ (FALSE)
Наличие автоматических установок пожаротушения
RUS_AutomaticFire
Extinguishing
Installations
Булевый
Признак наличия. Может иметь одно из двух значений - ИСТИНА (TRUE) или ЛОЖЬ (FALSE)
Наличие системы пожарной сигнализации
RUS_FireAlarmSystem
Булевый
Признак наличия. Может иметь одно из двух значений - ИСТИНА (TRUE) или ЛОЖЬ (FALSE)
Количество пожарных отсеков
RUS_NumberOfFire
Compartments
Целый
Указывают количество пожарных отсеков
Номер пожарного отсека
RUS_FireCompartment
Number
Текст
Указывают номер пожарного отсека
Количество пожарных проездов
RUS_NumberOf
FireLanes
Целый
Указывают количество пожарных проездов
Количество подъездных путей для пожарной техники
RUS_NumberOf
FireTruckAccess
Целый
Указывают количество подъездных путей для пожарной техники
Противопожарная
RUS_FireResistant
Булевый
Признак противопожарной двери. Может иметь одно из двух значений - ИСТИНА (TRUE) или ЛОЖЬ (FALSE)
Огнестойкая кабельная линия
RUS_FireResistant
CableLine
Булевый
Признак огнестойкой кабельной линии.
Может иметь одно из двух значений - ИСТИНА (TRUE) или ЛОЖЬ (FALSE)
Группа горючести
RUS_Combustible Rating
Текст
Указывают группу горючести материалов по [3] (указана в круглых скобках):
- негорючие (НГ);
- слабогорючие (Г1);
- умеренногорючие (Г2);
- нормальногорючие (Г3);
- сильногорючие (Г4)
Дымообразующая способность
RUS_Smoke
GenerationAbility
Текст
Указывают дымообразующую способность по [3] (указана в круглых скобках):
- с малой дымообразующей способностью (Д1);
- с умеренной дымообразующей способностью (Д2);
- с высокой дымообразующей способностью (Д3)
Токсичность продуктов горения
RUS_ToxicityOf Combustion Products
Текст
Указывают токсичность продуктов горения по [3] (указана в круглых скобках):
- малоопасные (Т1);
- умеренноопасные (Т2);
- высокоопасные (Т3);
- чрезвычайно опасные (Т4)
RPset_GOST70346
Критерии оценки "зеленых" многоквартирных жилых зданий
Категория 1 "Архитектура и планировка участка"
1.1 Качество архитектуры
RUS_GOST70346_1.1
Целый
-
1.2 Участок строительства
RUS_GOST70346_1.2
Целый
-
1.3 Общественный транспорт
RUS_GOST70346_1.3
Целый
-
1.4 Доступность инфраструктуры
RUS_GOST70346_1.4
Целый
-
1.5 Спортивные и детские игровые площадки
RUS_GOST70346_1.5
Целый
-
1.6 Декоративные растения
RUS_GOST70346_1.6
Целый
-
1.7 "Зеленая" кровля
RUS_GOST70346_1.7
Целый
-
1.8 Водная среда
RUS_GOST70346_1.8
Целый
-
1.9 Парковка для велосипедов
RUS_GOST70346_1.9
Целый
-
1.10 Альтернативные виды транспорта
RUS_GOST70346_1.10
Целый
-
1.11 Доступная среда для маломобильных групп населения
RUS_GOST70346_1.11
Целый
-
1.12 Повторное использование застроенной территории
RUS_GOST70346_1.12
Целый
-
1.13 Возможность перепланировки
RUS_GOST70346_1.13
Целый
-
1.14 Градостроительные решения
RUS_GOST70346_1.14
Целый
-
1.15 Предчистовая отделка квартир
RUS_GOST70346_1.15
Целый
-
1.16 Чистовая отделка квартир
RUS_GOST70346_1.16
Целый
-
Категория 2 "Организация и управление строительством"
2.1 Ответственное строительство
RUS_GOST70346_2.1
Целый
-
2.2 Снижение загрязнения при выполнении строительных работ
RUS_GOST70346_2.2
Целый
-
2.3 Независимая приемка инженерных систем и передача объекта в эксплуатацию
RUS_GOST70346_2.3
Целый
-
2.4 Гарантийное обслуживание здания застройщиком
RUS_GOST70346_2.4
Целый
-
2.5 Эффективная эксплуатация здания
RUS_GOST70346_2.5
Целый
-
2.6 Опыт проектирования и строительства "зеленых" зданий
RUS_GOST70346_2.6
Целый
-
2.7 Руководство по эксплуатации "зеленого" здания для жителей
RUS_GOST70346_2.7
Целый
-
2.8 Охрана труда строителей здания
RUS_GOST70346_2.8
Целый
-
Категория 3 "Комфорт и качество внутренней среды"
3.1 Визуальный комфорт
RUS_GOST70346_3.1
Целый
-
3.2 Качество воздуха
RUS_GOST70346_3.2
Целый
-
3.3 Система контроля углекислого газа в помещениях
RUS_GOST70346_3.3
Целый
-
3.4 Качество воды
RUS_GOST70346_3.4
Целый
-
3.5 Тепловой комфорт
RUS_GOST70346_3.5
Целый
-
3.6 Акустический комфорт
RUS_GOST70346_3.6
Целый
-
3.7 Мониторинг качества воздуха
RUS_GOST70346_3.7
Целый
-
3.8 Личное пространство
RUS_GOST70346_3.8
Целый
-
Категория 4 "Энергоэффективность и атмосфера"
4.1 Потребления тепловой энергии и выбросы парниковых газов
RUS_GOST70346_4.1
Целый
-
4.2 Контроль потребления тепловой энергии
RUS_GOST70346_4.2
Целый
-
4.3 Возобновляемые энергоресурсы
RUS_GOST70346_4.3
Целый
-
4.4 Энергосбережение в системе наружного освещения
RUS_GOST70346_4.4
Целый
-
4.5 Аккумулирование электрической энергии
RUS_GOST70346_4.5
Целый
-
4.6 Пассивные меры энергосбережения
RUS_GOST70346_4.6
Целый
-
4.7 Хладагенты
RUS_GOST70346_4.7
Целый
-
4.8 Демонстрация энергопотребления
RUS_GOST70346_4.8
Целый
-
4.9 Класс энергоэффективности
RUS_GOST70346_4.9
Целый
-
4.10 Энергоэффективные системы транспортировки
RUS_GOST70346_4.10
Целый
-
Категория 5 "Рациональное водопользование"
5.1 Вода питьевого качества
RUS_GOST70346_5.1
Целый
-
5.2 Сбор ливневых стоков
RUS_GOST70346_5.2
Целый
-
5.3 Водосберегающая арматура
RUS_GOST70346_5.3
Целый
-
5.4 Датчик протечки воды
RUS_GOST70346_5.4
Целый
-
5.5 Контроль сточных вод
RUS_GOST70346_5.5
Целый
-
5.6 Удельное водопотребление
RUS_GOST70346_5.6
Целый
-
Категория 6 "Материалы и ресурсоэффективность"
6.1 Ответственный подход к выбору строительных материалов
RUS_GOST70346_6.1
Целый
-
6.2 Местные строительные материалы
RUS_GOST70346_6.2
Целый
-
6.3 Экологичные материалы
RUS_GOST70346_6.3
Целый
-
6.4 Светлые оттенки материалов
RUS_GOST70346_6.4
Целый
-
6.5 Демонтаж и утилизация материалов
RUS_GOST70346_6.5
Целый
-
6.6 Выбор отделочных материалов
RUS_GOST70346_6.6
Целый
-
6.7 Снижение углеродного следа здания от материалов и оборудования
RUS_GOST70346_6.7
Целый
-
Категория 7 "Отходы производства и потребления"
7.1 Строительные отходы
RUS_GOST70346_7.1
Целый
-
7.2 Эксплуатационные отходы
RUS_GOST70346_7.2
Целый
-
7.3 Площадки для сбора отходов
RUS_GOST70346_7.3
Целый
-
7.4 Раздельный сбор строительных отходов
RUS_GOST70346_7.4
Целый
-
Категория 8 "Экологическая безопасность территории"
8.1 Шумовое воздействие
RUS_GOST70346_8.1
Целый
-
8.2 Инфразвуковое воздействие
RUS_GOST70346_8.2
Целый
-
8.3 Ионизирующее излучение
RUS_GOST70346_8.3
Целый
-
8.4 Электромагнитное излучение
RUS_GOST70346_8.4
Целый
-
8.5 Плодородный слой
RUS_GOST70346_8.5
Целый
-
8.6 Защита деревьев
RUS_GOST70346_8.6
Целый
-
8.7 Отсутствие вредных производств
RUS_GOST70346_8.7
Целый
-
Категория 9 "Безопасность эксплуатации здания"
9.1 Доступность здания
RUS_GOST70346_9.1
Целый
-
9.2 Умное здание
RUS_GOST70346_9.2
Целый
-
9.3 Применение экологичных средств при эксплуатации
RUS_GOST70346_9.3
Целый
-
9.4 Зеленые ограждения территории
RUS_GOST70346_9.4
Целый
-
9.5 Сокращение светового загрязнения
RUS_GOST70346_9.5
Целый
-
Категория 10 "Инновации устойчивого развития"
10.1 Изменение климата
RUS_GOST70346_10.1
Целый
-
10.2 Высочайший класс энергоэффективности
RUS_GOST70346_10.2
Целый
-
10.3 Альтернативные источники энергии
RUS_GOST70346_10.3
Целый
-
10.4 Вторичные энергетические ресурсы
RUS_GOST70346_10.4
Целый
-
10.5 Возможность использования механического режима управления зданием
RUS_GOST70346_10.5
Целый
-
10.6 Интеграция оборудования альтернативной энергетики
RUS_GOST70346_10.6
Целый
-
10.7 Актуализация технической документации о здании
RUS_GOST70346_10.7
Целый
-
10.8 Награды здания
RUS_GOST70346_10.8
Целый
-
10.9 Программы укрепления здоровья жителей
RUS_GOST70346_10.9
Целый
-
10.10 Тепличное хозяйство
RUS_GOST70346_10.10
Целый
-
RPset_BuildingStoreyCommon
Дополнительные общие сведения об этаже
Номер этажа
RUS_StoreyNumber
Текст
Указывают номер этажа
Назначение этажа
RUS_StoreyUseName
Текст
Указывают назначение этажа
Код этажа
RUS_StoreyUseCode
Текст
Указывается код этажа по классификатору
Вместимость этажа (человек)
RUS_StoreyCapacityPeople
Целый
-
RPset_ElementCommon
Общие сведения об элементе
Код элемента
RUS_ElementCode
Текст
Указывают код элемента по классификатору
Код материала
RUS_MaterialCode
Текст
Указывают код материала по классификатору
Код изделия
RUS_ItemCode
Текст
Указывают код строительного изделия по классификатору
Код вида работ
RUS_LaborCode
Текст
Указывают код материала по классификатору
Обозначение стандарта
RUS_GOST
Текст
Указывается обозначение нормативного технического документа (ГОСТ, СП, ТУ и пр.)
RPset_SpaceCommon
Общие сведения о помещении
Номер помещения
RUS_SpaceNumber
Текст
-
Кадастровый номер помещения
RUS_SpaceID
Текст
-
Код функционального назначения помещения
RUS_SpaceUseCode
Текст
-
Функциональное назначение помещения
RUS_SpaceUseName
Текст
Указывают назначение помещения
RPset_ZoneCommon
Дополнительные общие сведения о зоне/квартире
Номер квартиры
RUS_ZoneNumber
Текст
-
Кадастровый номер
RUS_ZoneID
Текст
-
Код функционального назначения зоны (квартиры)
RUS_ZoneUseCode
Текст
-
Функциональное назначение зоны (квартиры)
RUS_ZoneUseName
Текст
Указывают назначение помещения
Номер подъезда
RUS_EntranceNo
Текст
Указывают номер подъезда
RPset_TransportElementCommon
Дополнительные общие атрибуты вертикального транспорта
Грузовой
RUS_ServiceElevator
Булевый
Признак грузового лифта
Тип лифта
RUS_ElevatorType
Текст
-
Количество остановок
RUS_ElevatorStops
Целый
-
RPset_ElementSizeCommon
Дополнительные общие параметры номинальных размеров элемента
Номинальная длина
RUS_NominalLength
Вещественный
-
Номинальная ширина
RUS_NominalWidth
Вещественный
-
Номинальная высота
RUS_NominalHeight
Вещественный
-
RPset_ServiceLife
Дополнительные эксплуатационные сведения
Инвентарный номер
RUS_InventoryNumber
Вещественный
-
Дата ввода в эксплуатацию
RUS_PutIntoOperationDate
Дата
-
Диапазон рабочих температур
RUS_OperationTemperature Range
Текст
-
Лицо, ответственное за эксплуатацию
RUS_PersonResponsible ForOperation
Текст
-
График сервисного обслуживания
RUS_ServiceSchedule
Текст
-
Дата ремонта
RUS_RepairDate
Дата
-
Дата капитального ремонта
RUS_OverhaulDate
Дата
-
Запасные части, инструменты и принадлежности
RUS_SpareParts
Строковый
-
Код оборудования
RUS_EquipmentCode
Текст
-
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
Номер захватки
RUS_DivisionNumber
Текст
-
Плановая дата начала работ
RUS_StartDatePlan
Дата
-
Фактическая дата начала работ
RUS_StartDateIs
Дата
-
Плановая дата окончания работ
RUS_EndDatePlan
Дата
-
Фактическая дата окончания работ
RUS_EndDateIs
Дата
-
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
Номер корпуса
RUS_Element
KorpusNumber
Текст
-
Номер секции
RUS_Element
SectionNumber
Текст
-
Номер этажа
RUS_Element
StoreyNumber
Текст
-
6.1 Требования к обмену информацией для пространственной структуры здания
6.1.1 Проект
Проект должен содержать пространственную структуру здания (см. 5.5.1) и включать в себя элементы ЦИМ в соответствии с ее дисциплинарным назначением (см. 5.5.2). При обмене данными посредством формата IFC проект должен соответствовать сущности IfcProject. В случае разделения ЦИМ на отдельные дисциплинарные ЦИМ или при использовании другого принципа разделения состав сведений в IfcProject должен оставаться идентичным.
6.1.2 Участок застройки
При обмене данными посредством формата IFC участок застройки должен соответствовать сущности IfcSite. В случае разделения ЦИМ на отдельные дисциплинарные ЦИМ или при использовании другого принципа разделения состав сведений в IfcSite должен оставаться идентичным.
Элемент IfcSite должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 5.
Таблица 5
Параметры участка застройки в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Сценарии применения ТИМ
Pset_SiteCommon
Общие сведения об участке застройки
1 Площадь застройки
BuildableArea
С19, С20
Pset_LandRegistration
Кадастровые сведения об участке
2 Кадастровый номер участка
LandID
С17, С19, С20
3 Постоянный номер
IsPermanentID
С19
RPset_LandCommon
Дополнительные сведения об участке
4 Код вида разрешенного использования участка
RUS_LandUseCode
С16
Qto_SiteBaseQuantities
Стандартные количественные параметры
5 Общая площадь
GrossArea
С16, С17, С19, С20
6.1.3 Здание
При обмене данными посредством формата IFC здание должно соответствовать сущности IfcBuilding и содержать все необходимые сведения. В случае разделения ЦИМ на отдельные дисциплинарные ЦИМ или при использовании другого принципа разделения, состав сведений в IfcBuilding должен оставаться идентичным.
Элемент IfcBuilding должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 6.
Таблица 6
Параметры здания в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Сценарии применения ТИМ
1 Нулевая отметка здания
ElevationOfRefHeight
С2
2 Планировочная отметка уровня земли
ElevationOfTerrain
С2
BuildingAddress
Адрес дома
3 Адрес многоквартирного дома
BuildingAddress
С16, С17, С19, С20
4 Улица, номер дома
AddressLines
С19, С20
5 Город
Town
С19, С20
6 Область
Region
С19, С20
7 Страна
Country
С19, С20
Pset_BuildingCommon
Общие сведения о здании
8 Кадастровый номер дома
BuildingID
С17, С19, С20
9 Степень огнестойкости
FireProtectionClass
С17, С21
10 Плановая площадь здания, чистовая
NetPlannedArea
С17, С19, С20
11 Количество этажей здания
NumberOfStoreys
С17, С21
12 Год постройки
YearOfConstruction
С17, С21
13 Год проведения реконструкции
YearOfLastRefurbishment
С17, С21
14 Наличие статуса объекта культурного наследия
IsLandmarked
С17
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
15 Этап жизненного цикла
LifeCyclePhase
С18
16 Единица измерения
Unit
С18
17 Расчетный срок службы
ExpectedServiceLife
С18
18 Суммарное потребление энергии
TotalPrimaryEnergy ConsumptionPerUnit
С18
19 Потребление воды
WaterConsumptionPerUnit
С18
20 Опасные отходы
HazardousWastePerUnit
С18
21 Безвредные отходы
NonHazardousWastePerUnit
С18
22 Выброс парниковых газов
ClimateChangePerUnit
С18
23 Кислотность атмосферы
AtmosphericAcidificationPerUnit
С18
24 Энергопотребление на основе возобновляемых источников энергии
RenewableEnergy ConsumptionPerUnit
С18
25 Энергопотребление на основе невозобновляемых источников энергии
NonRenewableEnergy ConsumptionPerUnit
С18
26 Истощение природных ресурсов
ResourceDepletionPerUnit
С18
27 Инертные отходы
InertWastePerUnit
С18
28 Радиоактивные отходы
RadioactiveWastePerUnit
С18
29 Разрушение озонового слоя
StratosphericOzone
LayerDestructionPerUnit
С18
30 Образование фотохимического озона
PhotochemicalOzone
FormationPerUnit
С18
31 Эвтрофикация
EutrophicationPerUnit
С18
Pset_EnvironmentalImpactValues
Показатели экологической безопасности
32 Время до начала процесса
LeadInTime
С18
33 Длительность процесса
Duration
С18
34 Время после окончания процесса
LeadOutTime
С18
35 Суммарное потребление энергии
TotalPrimaryEnergyConsumption
С18
36 Потребление воды
WaterConsumption
С18
37 Опасные отходы
HazardousWaste
С18
38 Безвредные отходы
NonHazardousWaste
С18
39 Выброс парниковых газов
ClimateChange
С18
40 Кислотность атмосферы
AtmosphericAcidification
С18
41 Энергопотребление на основе возобновляемых источников энергии
RenewableEnergy Consumption
С18
42 Энергопотребление на основе невозобновляемых источников энергии
NonRenewableEnergy Consumption
С18
43 Истощение природных ресурсов
ResourceDepletion
С18
44 Инертные отходы
InertWaste
С18
45 Радиоактивные отходы
RadioactiveWaste
С18
46 Разрушение озонового слоя
StratosphericOzone LayerDestruction
С18
47 Образование фотохимического озона
PhotochemicalOzone Formation
С18
48 Эвтрофикация
Eutrophication
С18
RPset_BuildingCredits
Реквизиты здания
49 Застройщик
RUS_Customer
С19, С20
50 Генеральный проектировщик
RUS_Supplier
С19, С20
51 ГАП
RUS_GAP
С19, С20
52 ГИП
RUS_GIP
С19, С20
53 Наименование проекта
RUS_ProjectName
С19, С20
54 Шифр проекта
RUS_ProjectCode
С19, С20
55 Наименование объекта
RUS_BuildingName
С16, С19, С20
RPset_RegistrationCommon
Дополнительные сведения о регистрации здания
56 Ранее присвоенный государственный учетный номер
RUS_ExistingGUN
С17
RPset_BuildingCommon
Дополнительные общие сведения о здании
57 Код дома по ГАР
RUS_BuildingID_GAR
С17
58 Вид здания
RUS_BuildingType
С16, С19, С20
59 Код функционального назначения здания
RUS_BuildingUseCode
С16, С19, С20
60 Год ввода в эксплуатацию
RUS_YearOfCommissioning
С17
61 Серия, тип проекта здания
RUS_BuildingDesignType
С17
62 Подтип проекта здания
RUS_BuildingDesignSubtype
С17
63 Пожарно-техническая высота многоквартирного дома
RUS_FireSafetyHeight
С17, С19, С20, С21
64 Количество подъездов
RUS_EntrancesPcs
С17
65 Наличие приспособлений в подъездах многоквартирного дома для нужд маломобильных групп населения
RUS_EntrancesMGNEquipped
С17
66 Класс энергетической эффективности
RUS_BuildingEEClass
С16, С17, С20
67 Уровень комфортности
RUS_BuildingComfortLevel
С17
68 Наличие вертолетной площадки на кровле
RUS_RooftopHelipad
С17
69 Вместимость здания (человек)
RUS_BuildingCapacityPeople
С19, С20
70 Номер корпуса
RUS_KorpusNumber
С2
71 Номер секции
RUS_SectionNumber
С2
RPset_ConstructionPermit
Сведения о разрешении на строительство
72 Номер разрешения на строительство
RUS_ConstructPermitNum
С19, С20
73 Дата выдачи разрешения на строительство
RUS_ConstructPermitDate
С19, С20
74 Наименование организации, выдавшей разрешение на строительство
RUS_ConstructPermitAuth
С19, С20
75 ИНН организации, выдавшей разрешение на строительство
RUS_ConstructPermitINN
С19, С20
76 Срок действия настоящего разрешения на строительство
RUS_ConstructPermitValidTerm
С19
77 Дата внесения изменений и исправлений в разрешение на строительство
RUS_ConstructPermitRevDate
С19
RPset_CommissioningPermit
Сведения о разрешении на ввод в эксплуатацию
78 Номер разрешения на ввод в эксплуатацию
RUS_CommissPermitNum
С20
79 Дата выдачи разрешения на ввод в эксплуатацию
RUS_CommissPermitDate
С20
80 Наименование организации, выдавшей разрешение на ввод в эксплуатацию
RUS_CommissPermitAuth
С20
81 ИНН организации, выдавшей разрешение на ввод в эксплуатацию
RUS_CommissPermitINN
С20
82 Дата внесения изменений и исправлений в разрешение на ввод в эксплуатацию
RUS_CommissPermitIRevDate
С20
RPset_FireSafetyCommon
Общие сведения по пожарной безопасности
83 Класс конструктивной пожарной опасности
RUS_ConstructiveFireHazardClass
С21
84 Класс функциональной пожарной опасности
RUS_FunctionalFireHazardClass
С21
85 Тип системы оповещения и управления эвакуацией
RUS_WarningAndEvacuationControl SystemType
С21
86 Наличие системы противодымной вентиляции
RUS_SmokeVentilationSystem
С17, С21
87 Наличие системы внутреннего противопожарного водоснабжения
RUS_InternalFireWaterSupplySystem
С21
88 Наличие наружного противопожарного водоснабжения
RUS_ExternalFireWaterSupplySystem
С21
89 Наличие автоматических установок пожаротушения
RUS_AutomaticFireExtinguishing Installations
С17, С21
90 Наличие системы пожарной сигнализации
RUS_FireAlarmSystem
С21
91 Количество пожарных отсеков
RUS_NumberOfFireCompartments
С21
92 Количество пожарных проездов
RUS_NumberOfFireLanes
С21
93 Количество подъездных путей для пожарной техники
RUS_NumberOfAccessFireTrucks
С21
RPset_GOST70346
Критерии оценки "зеленых" многоквартирных жилых зданий
Категория 1 "Архитектура и планировка участка"
1.1 Качество архитектуры
RUS_GOST70346_1.1
С18
1.2 Участок строительства
RUS_GOST70346_1.2
С18
1.3 Общественный транспорт
RUS_GOST70346_1.3
С18
1.4 Доступность инфраструктуры
RUS_GOST70346_1.4
С18
1.5 Спортивные и детские игровые площадки
RUS_GOST70346_1.5
С18
1.6 Декоративные растения
RUS_GOST70346_1.6
С18
1.7 "Зеленая" кровля
RUS_GOST70346_1.7
С18
1.8 Водная среда
RUS_GOST70346_1.8
С18
1.9 Парковка для велосипедов
RUS_GOST70346_1.9
С18
1.10 Альтернативные виды транспорта
RUS_GOST70346_1.10
С18
1.11 Доступная среда для маломобильных групп населения
RUS_GOST70346_1.11
С18
1.12 Повторное использование застроенной территории
RUS_GOST70346_1.12
С18
1.13 Возможность перепланировки
RUS_GOST70346_1.13
С18
1.14 Градостроительные решения
RUS_GOST70346_1.14
С18
1.15 Предчистовая отделка квартир
RUS_GOST70346_1.15
С18
1.16 Чистовая отделка квартир
RUS_GOST70346_1.16
С18
Категория 2 "Организация и управление строительством"
2.1 Ответственное строительство
RUS_GOST70346_2.1
С18
2.2 Снижение загрязнения при выполнении строительных работ
RUS_GOST70346_2.2
С18
2.3 Независимая приемка инженерных систем и передача объекта в эксплуатацию
RUS_GOST70346_2.3
С18
2.4 Гарантийное обслуживание здания застройщиком
RUS_GOST70346_2.4
С18
2.5 Эффективная эксплуатация здания
RUS_GOST70346_2.5
С18
2.6 Опыт проектирования и строительства "зеленых" зданий
RUS_GOST70346_2.6
С18
2.7 Руководство по эксплуатации "зеленого" здания для жителей
RUS_GOST70346_2.7
С18
2.8 Охрана труда строителей здания
RUS_GOST70346_2.8
С18
Категория 3 "Комфорт и качество внутренней среды"
3.1 Визуальный комфорт
RUS_GOST70346_3.1
С18
3.2 Качество воздуха
RUS_GOST70346_3.2
С18
3.3 Система контроля углекислого газа в помещениях
RUS_GOST70346_3.3
С18
3.4 Качество воды
RUS_GOST70346_3.4
С18
3.5 Тепловой комфорт
RUS_GOST70346_3.5
С18
3.6 Акустический комфорт
RUS_GOST70346_3.6
С18
3.7 Мониторинг качества воздуха
RUS_GOST70346_3.7
С18
3.8 Личное пространство
RUS_GOST70346_3.8
С18
Категория 4 "Энергоэффективность и атмосфера"
4.1 Потребление тепловой энергии и выбросы парниковых газов
RUS_GOST70346_4.1
С18
4.2 Контроль потребления тепловой энергии
RUS_GOST70346_4.2
С18
4.3 Возобновляемые энергоресурсы
RUS_GOST70346_4.3
С18
4.4 Энергосбережение в системе наружного освещения
RUS_GOST70346_4.4
С18
4.5 Аккумулирование электрической энергии
RUS_GOST70346_4.5
С18
4.6 Пассивные меры энергосбережения
RUS_GOST70346_4.6
С18
4.7 Хладагенты
RUS_GOST70346_4.7
С18
4.8 Демонстрация энергопотребления
RUS_GOST70346_4.8
С18
4.9 Класс энергоэффективности
RUS_GOST70346_4.9
С18
4.10 Энергоэффективные системы транспортировки
RUS_GOST70346_4.10
С18
Категория 5 "Рациональное водопользование"
5.1 Вода питьевого качества
RUS_GOST70346_5.1
С18
5.2 Сбор ливневых стоков
RUS_GOST70346_5.2
С18
5.3 Водосберегающая арматура
RUS_GOST70346_5.3
С18
5.4 Датчик протечки воды
RUS_GOST70346_5.4
С18
5.5 Контроль сточных вод
RUS_GOST70346_5.5
С18
5.6 Удельное водопотребление
RUS_GOST70346_5.6
С18
Категория 6 "Материалы и ресурсоэффективность"
6.1 Ответственный подход к выбору строительных материалов
RUS_GOST70346_6.1
С18
6.2 Местные строительные материалы
RUS_GOST70346_6.2
С18
6.3 Экологичные материалы
RUS_GOST70346_6.3
С18
6.4 Светлые оттенки материалов
RUS_GOST70346_6.4
С18
6.5 Демонтаж и утилизация материалов
RUS_GOST70346_6.5
С18
6.6 Выбор отделочных материалов
RUS_GOST70346_6.6
С18
6.7 Снижение углеродного следа здания от материалов и оборудования
RUS_GOST70346_6.7
С18
Категория 7 "Отходы производства и потребления"
7.1 Строительные отходы
RUS_GOST70346_7.1
С18
7.2 Эксплуатационные отходы
RUS_GOST70346_7.2
С18
7.3 Площадки для сбора отходов
RUS_GOST70346_7.3
С18
7.4 Раздельный сбор строительных отходов
RUS_GOST70346_7.4
С18
Категория 8 "Экологическая безопасность территории"
8.1 Шумовое воздействие
RUS_GOST70346_8.1
С18
8.2 Инфразвуковое воздействие
RUS_GOST70346_8.2
С18
8.3 Ионизирующее излучение
RUS_GOST70346_8.3
С18
8.4 Электромагнитное излучение
RUS_GOST70346_8.4
С18
8.5 Плодородный слой
RUS_GOST70346_8.5
С18
8.6 Защита деревьев
RUS_GOST70346_8.6
С18
8.7 Отсутствие вредных производств
RUS_GOST70346_8.7
С18
Категория 9 "Безопасность эксплуатации здания"
9.1 Доступность здания
RUS_GOST70346_9.1
С18
9.2 Умное здание
RUS_GOST70346_9.2
С18
9.3 Применение экологичных средств при эксплуатации
RUS_GOST70346_9.3
С18
9.4 Зеленые ограждения территории
RUS_GOST70346_9.4
С18
9.5 Сокращение светового загрязнения
RUS_GOST70346_9.5
С18
Категория 10 "Инновации устойчивого развития"
10.1 Изменение климата
RUS_GOST70346_10.1
С18
10.2 Высочайший класс энергоэффективности
RUS_GOST70346_10.2
С18
10.3 Альтернативные источники энергии
RUS_GOST70346_10.3
С18
10.4 Вторичные энергетические ресурсы
RUS_GOST70346_10.4
С18
10.5 Возможность использования механического режима управления зданием
RUS_GOST70346_10.5
С18
10.6 Интеграция оборудования альтернативной энергетики
RUS_GOST70346_10.6
С18
10.7 Актуализация технической документации о здании
RUS_GOST70346_10.7
С18
10.8 Награды здания
RUS_GOST70346_10.8
С18
10.9 Программы укрепления здоровья жителей
RUS_GOST70346_10.9
С18
10.10 Тепличное хозяйство
RUS_GOST70346_10.10
С18
Qto_BuildingBaseQuantities
Стандартные количественные параметры
Высота
Height
С19, С20
Площадь в плане
FootprintArea
С19, С20
6.1.4 Этаж
При обмене данными посредством формата IFC этаж должен соответствовать сущности IfcBuildingStorey. В случае разделения ЦИМ на отдельные дисциплинарные ЦИМ или при использовании другого принципа разделения состав сведений в IfcBuildingStorey должен оставаться идентичным.
Элемент IfcBuildingStorey должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 7.
Таблица 7
Параметры этажа в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Сценарии применения ТИМ
1 Наименование этажа
Name
С2, С17
2 Отметка уровня этажа
Elevation
С2, С21
Pset_BuildingStoreyCommon
Общие сведения об этаже
3 Входной уровень
EntranceLevel
С2, С21
4 Надземный этаж
AboveGround
С2, С16, С17, С19
RPset_BuildingStoreyCommon
Дополнительные общие сведения об этаже
5 Номер этажа
RUS_StoreyNumber
С17, С19
6 Назначение этажа
RUS_StoreyUseName
С17, С21
7 Код этажа
RUS_StoreyUseCode
С16, С21
8 Вместимость этажа (человек)
RUS_StoreyCapacityPeople
С19, С20
RPset_FireSafetyCommon
Дополнительные общие сведения о пожарной безопасности
9 Класс конструктивной пожарной опасности
RUS_ConstructiveFireHazardClass
С21
10 Класс функциональной пожарной опасности
RUS_FunctionalFireHazardClass
С21
11 Жилой этаж
RUS_LivingFloor
С21
12 Тип системы оповещения и управления эвакуацией
RUS_WarningAndEvacuationControlSystemType
С21
13 Наличие системы противодымной вентиляции
RUS_SmokeVentilationSystem
С21
14 Наличие системы внутреннего противопожарного водоснабжения
RUS_InternalFireWaterSupplySystem
С21
15 Наличие автоматических установок пожаротушения
RUS_AutomaticFireExtinguishingInstallations
С21
16 Наличие системы пожарной сигнализации
RUS_FireAlarmSystem
С21
17 Номер пожарного отсека
RUS_FireCompartmentNumber
С21
6.2 Требования к обмену информацией для отдельных элементов ЦИМ
6.2.1 Земельные участки
Земельные участки должны соответствовать сущности IfcGeographicElement и следующему типу ObjectType:
PredefinedType:
USERDEFINED
-
пользовательский тип;
ObjectType:
PLOT
-
земельный участок.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcGeographicElement должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 8.
Таблица 8
Параметры земельного участка в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
Pset_SiteCommon
Общие сведения об участке застройки
1 Площадь застройки
BuildableArea
С19, С20
Pset_LandRegistration
Кадастровые сведения об участке
2 Кадастровый номер участка
LandID
С17, С19, С20
3 Постоянный номер
IsPermanentID
С19
RPset_LandCommon
Дополнительные сведения об участке
4 Код вида разрешенного использования участка
RUS_LandUseCode
С16
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
5 Этап жизненного цикла
LifeCyclePhase
С18
Qto_SiteBaseQuantities
Стандартные количественные параметры
6 Площадь, общая
GrossArea
С16, С17, С19, С20
6.2.2 Подземная и надземная части здания
Подземная и надземная части здания должны моделироваться в габаритах наружных стен в плане и в рамках предельных нижних и верхних высотных отметок каждой части здания см. СП 54.13330.2022 (приложение А, пункты А.1.7, А.1.8). Указанные элементы ЦИМ должны соответствовать сущности IfcBuildingElementProxy и одному из следующих типов:
PredefinedType:
USERDEFINED
-
пользовательский тип;
ObjectType:
UNDERGROUND
-
для подземной части здания;
OVERGROUND
-
для надземной части здания.
Элемент IfcBuildingElementProxy, представляющий подземную и надземную части здания, должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 9.
Таблица 9
Параметры подземной и надземной частей здания в сценариях
применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Сценарии применения ТИМ
1 Наименование
Name
С2, С15
2 Описание
Description
С6
3 Предопределенный тип объекта
PredefinedType
С2, С15
4 Тип объекта
ObjectType
С2, С15
RPset_ElementCommon
Общие сведения об элементе
5 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15
Qto_BuildingProxyElementQuantities
Стандартные количественные параметры
6 Объем, нетто
NetVolume
С15
6.2.3 Помещения и зоны
Помещения, пространство этажа в габаритах наружных стен, парковочные места и проезды транспорта должны соответствовать сущности IfcSpace и одному из следующих типов:
PredefinedType:
SPACE
-
помещения;
PARKING
-
парковочные места и проезды транспорта;
GFA
-
пространство этажа в габаритах наружных стен.
Элемент IfcSpace должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 10.
Таблица 10
Параметры помещений в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Описание
Description
С6
3 Предопределенный тип
PredefinedType
С2, С17
4 Тип объекта
ObjectType
С2
Pset_SpaceCommon
Общие атрибуты помещения
5 Наружный элемент
IsExternal
С14
6 Место общего пользования
PubliclyAccessible
С17
7 Доступность МГН
HandicapAccessible
С14, С17
Pset_SpaceFireSafetyRequirements
Сведения по пожарной безопасности
8 Хранение огнеопасных материалов
FlammableStorage
С6, С12, С13, С21
9 Путь эвакуации
FireExit
С1, С5, С6, С7, С12, С13, С21
RPset_RegistrationCommon
Сведения о регистрации
10 Ранее присвоенный государственный учетный номер
RUS_ExistingGUN
С3, С5, С6, С7, С17
RPset_SpaceCommon
Общие сведения о помещении
11 Номер помещения
RUS_SpaceNumber
С6, С7, С12, С13, С14, С17
12 Кадастровый номер помещения
RUS_SpaceID
С17
13 Код функционального назначения помещения
RUS_SpaceUseCode
С15, С16, С17, С19, С20
14 Функциональное назначение помещения
RUS_SpaceUseName
С6, С7, С12, С13, С14, С16, С17
RPset_FireSafetyCommon
Общие сведения по пожарной безопасности
15 Класс конструктивной пожарной опасности
RUS_ConstructiveFireHazardClass
С21
16 Класс функциональной пожарной опасности
RUS_FunctionalFireHazardClass
С21
17 Зона безопасности
RUS_FireSafetyZone
С6, С14, С21
18 Жилое помещение
RUS_LivingRoom
С21
19 Тип системы оповещения и управления эвакуацией
RUS_WarningAndEvacuation ControlSystemType
С21
20 Наличие системы противодымной вентиляции
RUS_SmokeVentilationSystem
С6, С14, С21
21 Наличие системы внутреннего противопожарного водоснабжения
RUS_InternalFireWaterSupplySystem
С21
22 Наличие автоматических установок пожаротушения
RUS_AutomaticFire ExtinguishingInstallations
С6, С14, С21
23 Наличие системы пожарной сигнализации
RUS_FireAlarmSystem
С21
24 Номер пожарного отсека
RUS_FireCompartmentNumber
С6, С14, С21
Pset_SpaceParking
Параметры парковок и автомобильных проездов
25 Назначение паркинга
ParkingUse
С16
26 Кол-во парковочных мест
ParkingUnits
С6, С12, С13, С14, С19, С20
27 Признак проезда
IsAisle
С2
28 Одностороннее движение
IsOneWay
С2
Qto_SpaceBaseQuantities
Стандартные количественные параметры
29 Высота
Height
С1, С4, С6, С12, С14, С16
30 Высота потолка
FinishCeilingHeight
С1, С6, С12, С16
31 Высота пола
FinishFloorHeight
С1, С6, С12
32 Периметр, нетто
NetPerimeter
С3, С6, С8, С12
33 Площадь пола, нетто
NetFloorArea
С1, С3, С6, С12, С15, С16, С17, С19, С20
34 Площадь стен, нетто
NetWallArea
С3, С6, С12
35 Площадь потолка, нетто
NetCeilingArea
С3, С6, С8, С12
36 Объем, нетто
NetVolume
С3, С4, С6
Квартиры должны соответствовать сущности IfcZone, объединяющие все входящие в квартиру помещения IfcSpace, и содержать атрибуты, указанные в таблице 11.
Таблица 11
Параметры квартир/зон в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
Pset_ZoneCommon
Общие сведения о квартире/зоне
1 Наружный элемент
IsExternal
С14
2 Место общего пользования
PubliclyAccessible
С16, С17
3 Доступность МГН
HandicapAccessible
С14, С17
RPset_RegistrationCommon
Общие сведения о регистрации
4 Ранее присвоенный государственный учетный номер
RUS_ExistingGUN
С3, С5, С6, С7, С17
RPset_ZoneCommon
Дополнительные общие сведения о квартире/зоне
5 Номер квартиры
RUS_ZoneNumber
С16, С17
6 Кадастровый номер
RUS_ZoneID
С17
7 Код функционального назначения зоны (квартиры)
RUS_ZoneUseCode
С16, С17, С19, С20
8 Функциональное назначение зоны (квартиры)
RUS_ZoneUseName
С16, С17
9 Номер подъезда
RUS_EntranceNumber
С14
6.2.4 Стены и перегородки
Стены и перегородки должны соответствовать сущности IfcWall и одному из следующих типов:
PredefinedType:
MOVABLE
-
передвижная стена, раздвижная стена, раздвижная перегородка;
PARAPET
-
парапет;
PARTITIONING
-
перегородка;
PLUMBINGWALL
-
фальшстена, короб для инженерных коммуникаций;
SHEAR
-
диафрагма;
SOLIDWALL
-
монолитная стена;
STANDARD
-
стена обычного типа;
ELEMENTEDWALL
-
каркасная стена;
RETAININGWALL
-
подпорная стена.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcWall должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 12.
Таблица 12
Параметры стен и перегородок в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13, С14, С17
2 Материал
Material
С4, С6, С8, С9, С16, С17
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2, С17
5 Тип объекта
ObjectType
С2
Pset_WallCommon
Общие атрибуты стены
6 Предел огнестойкости
FireRating
С14, С21
7 Горючий
Combustible
С21
8 Способность распространения пламени по поверхности <1>
SurfaceSpreadOfFlame
С21
9 Теплопроводность
ThermalTransmittance
С4
10 Наружный элемент
IsExternal
С4, С14, С16, С17
11 Несущий
LoadBearing
С4, С13
12 Пожарная преграда
Compartmentation
С14, С21
13 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
14 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12
15 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
16 Код изделия
RUS_ItemCode
С8, С9
17 Код вида работ
RUS_LaborCode
С8, С9
18 Обозначение стандарта
RUS_GOST
С3, С6
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
19 Номер захватки
RUS_DivisionNumber
С9, С10, С11
20 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
21 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
22 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
23 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
Pset_ConcreteElementGeneral
Общие свойства бетонного элемента
24 Класс бетона
StrengthClass
С3, С6, С8, С11
25 Объемный расход арматуры
Reinforcement VolumeRatio
С3, С6, С11
26 Защитный слой
ConcreteCover
С6, С11
27 Класс арматурной стали
Reinforcement StrengthClass
С3, С6, С11
Pset_MaterialConcrete
Общие свойства бетона
28 Водопроницаемость
WaterImpermeability
С6
29 Морозостойкость
ProtectivePoreRatio
С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
30 Расчетный срок службы
ExpectedServiceLife
С12, С13, С18
31 Этап жизненного цикла
LifeCyclePhase
С18
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
32 Номер захватки
RUS_DivisionNumber
С9, С10, С11
33 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
34 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
35 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
36 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
Qto_WallBaseQuantities
Стандартные количественные параметры
37 Длина
Length
С1, С2, С3, С6
38 Толщина
Width
С1, С2, С3, С6
39 Высота
Height
С1, С2, С3, С6
40 Площадь в плане, нетто
NetFootprintArea
С1, С3, С6
41 Площадь боковой поверхности, нетто
NetSideArea
С3, С6, С8, С9
42 Объем, нетто
NetVolume
С3, С6, С8, С9
43 Масса, нетто
NetWeight
С4, С6
<1> Способность распространения пламени по поверхности принимается по [3]; указана в круглых скобках:
- нераспространяющие (РП1);
- слабораспространяющие (РП2);
- умереннораспространяющие (РП3);
- сильнораспространяющие (РП4).
6.2.5 Отделка, теплозащита фасада, тепло-влажностный режим и покрытие кровли, изоляция трубопроводов и воздуховодов
Отделка, теплозащита фасада, тепло-влажностный режим и покрытие кровли, изоляция трубопроводов и воздуховодов должны соответствовать сущности IfcCovering и одному из следующих типов:
PredefinedType:
CEILING
-
отделка потолка;
FLOORING
-
отделка пола;
CLADDING
-
облицовка стен;
ROOFING
-
покрытие кровли;
MOLDING
-
настенный карниз, бордюр, фартук;
SKIRTINGBOARD
-
плинтус;
INSULATION
-
изоляция;
MEMBRANE
-
пленка (мембрана, пароизоляция, листовая или рулонная гидроизоляция, геотекстиль и т.п.);
SLEEVING
-
рукав (изоляция трубопровода или воздуховода);
WRAPPING
-
обмотка (изоляция трубопровода или воздуховода обмоточной изоляцией - лентой или тканью);
COPING
-
крышка парапета.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcCovering должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 13.
Таблица 13
Параметры отделки, теплозащиты фасада, тепло-влажностного
режима и покрытия кровли в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13, С14, С17
2 Материал
Material
С6, С8, С9, С17
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_CoveringCommon
Общие атрибуты отделки
6 Предел огнестойкости
FireRating
С14, С21
7 Группа воспламеняемости <1>
FlammabilityRating
С6, С12, С13, С21
8 Способность распространения пламени по поверхности <2>
SurfaceSpreadOfFlame
С21
9 Горючий
Combustible
С21
10 Наружный элемент
IsExternal
С4, С14
11 Теплопроводность
ThermalTransmittance
С4
12 Качество поверхности (по СП 71.13330)
Finish
С11
13 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
14 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12
15 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
16 Код изделия
RUS_ItemCode
С8, С9
17 Код вида работ
RUS_LaborCode
С8, С9
18 Обозначение стандарта
RUS_GOST
С3, С6
RPset_FireSafetyCommon
Общие сведения по пожарной безопасности
19 Группа горючести
RUS_CombustibleRating
С21
20 Дымообразующая способность
RUS_SmokeGeneration Ability
С21
21 Токсичность продуктов горения
RUS_ToxicityOf CombustionProducts
С21
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
22 Расчетный срок службы
ExpectedServiceLife
С12, С13, С18
23 Этап жизненного цикла
LifeCyclePhase
С18
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
24 Номер захватки
RUS_DivisionNumber
С9, С10, С11
25 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
26 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
27 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
28 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
Qto_CoveringBaseQuantities
Стандартные количественные параметры
29 Толщина
Width
С1, С2, С3, С6
30 Площадь поверхности, нетто
NetArea
С3, С6, С8, С9, С12
<1> Группа воспламеняемости материалов принимается по [3]; указана в круглых скобках:
- трудновоспламеняемые (В1);
- умеренновоспламеняемые (В2);
- легковоспламеняемые (В3).
<2> Способность распространения пламени по поверхности принимается по [3]; указана в круглых скобках:
- нераспространяющие (РП1);
- слабораспространяющие (РП2);
- умереннораспространяющие (РП3);
- сильнораспространяющие (РП4).
6.2.6 Междуэтажные перекрытия, плиты покрытий, площадки лестниц и пандусов, фундаментные плиты
Междуэтажные перекрытия, плиты покрытий, площадки лестниц и пандусов, фундаментные плиты должны соответствовать сущности IfcSlab и одному из следующих типов:
PredefinedType:
FLOOR
-
междуэтажное перекрытие;
ROOF
-
плита покрытия;
LANDING
-
площадка лестницы, пандуса;
BASESLAB
-
сплошной фундамент, фундаментная плита.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcSlab должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 14.
Таблица 14
Параметры перекрытий, плит покрытий, площадок лестниц
и пандусов, фундаментных плит в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13, С14, С17
2 Материал
Material
С4, С6, С8, С9, С16, С17
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_SlabCommon
Общие атрибуты плиты
6 Предел огнестойкости
FireRating
С14, С21
7 Горючий
Combustible
С21
8 Способность распространения пламени по поверхности <1>
SurfaceSpreadOfFlame
С21
9 Теплопроводность
ThermalTransmittance
С4
10 Наружный элемент
IsExternal
С4, С14
11 Несущий
LoadBearing
С4, С13
12 Пожарная преграда
Compartmentation
С14, С21
13 Угол наклона
PitchAngle
С1, С6
14 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
15 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
16 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
17 Код изделия
RUS_ItemCode
С8, С9
18 Код вида работ
RUS_LaborCode
С8, С9
19 Обозначение стандарта
RUS_GOST
С3, С6
Pset_ConcreteElementGeneral
Общие свойства бетонного элемента
20 Класс бетона
StrengthClass
С3, С6, С8, С11
21 Объемный расход арматуры
ReinforcementVolumeRatio
С3, С6, 11
22 Защитный слой
ConcreteCover
С6, С11
23 Класс арматурной стали
ReinforcementStrengthClass
С3, С6, С11
Pset_MaterialConcrete
Общие свойства бетона
24 Водопроницаемость
WaterImpermeability
С6
25 Морозостойкость
ProtectivePoreRatio
С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
26 Расчетный срок службы
ExpectedServiceLife
С12, С13, С18
27 Этап жизненного цикла
LifeCyclePhase
С18
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
28 Номер захватки
RUS_DivisionNumber
С9, С10, С11
29 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
30 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
31 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
32 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
Qto_SlabBaseQuantities
Стандартные количественные параметры
33 Толщина
Width
С1, С2, С3, С6
34 Длина
Length
С1, С2, С3, С6
35 Ширина
Depth
С1, С3, С6
36 Периметр
Perimeter
С1, С3, С6
37 Площадь, нетто
NetArea
С3, С6, С8, С12
38 Объем, нетто
NetVolume
С3, С6, С8, С9, С15, С16, С17, С19, С20
39 Масса, нетто
NetWeight
С4
<1> Способность распространения пламени по поверхности принимается по [3]; указана в круглых скобках:
- нераспространяющие (РП1);
- слабораспространяющие (РП2);
- умереннораспространяющие (РП3);
- сильнораспространяющие (РП4).
6.2.7 Сваи
Сваи должны соответствовать сущности IfcPile и одному из следующих типов:
PredefinedType:
BORED
-
буронабивная свая;
DRIVEN
-
забивная свая;
JETGROUTING
-
грунтоцементная свая;
COHESION
-
свайный куст висячих свай;
FRICTION
-
висячая свая (свая трения);
SUPPORT
-
свайная стена.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcPile должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 15.
Таблица 15
Параметры свай в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13, С17
2 Материал
Material
С4, С6, С8, С9, С17
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_PileCommon
Общие атрибуты сваи
6 Несущий
LoadBearing
С4, С13
7 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
8 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12
9 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
10 Код изделия
RUS_ItemCode
С8, С9
11 Код вида работ
RUS_LaborCode
С8, С9
12 Обозначение стандарта
RUS_GOST
С3, С6
Pset_ConcreteElementGeneral
Общие свойства бетонного элемента
13 Класс бетона
StrengthClass
С3, С6, С8, С11
14 Объемный расход арматуры
ReinforcementVolumeRatio
С3, С6, С11
15 Защитный слой
ConcreteCover
С6, С11
16 Класс арматурной стали
ReinforcementStrengthClass
С3, С6, С11
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
17 Расчетный срок службы
ExpectedServiceLife
С12, С13, С18
18 Этап жизненного цикла
LifeCyclePhase
С18
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
19 Номер захватки
RUS_DivisionNumber
С9, С10, С11
20 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
21 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
22 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
23 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
Qto_PileBaseQuantities
Стандартные количественные параметры
24 Длина
Length
С1, С3, С4, С6
25 Объем, нетто
NetVolume
С3, С6, С8, С9
6.2.8 Фундаменты (за исключением свай, фундаментных плит и сплошных фундаментов)
Фундаменты должны соответствовать сущности IfcFooting и одному из следующих типов:
PredefinedType:
FOOTING_BEAM
-
фундаментная балка;
PAD_FOOTING
-
столбчатый фундамент, отдельный фундамент;
PILE_CAP
-
ростверк;
STRIP_FOOTING
-
ленточный фундамент.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Фундаментные плиты, сплошные фундаменты, сваи описаны в 6.2.6 и 6.2.7.
Элемент IfcFooting должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 16.
Таблица 16
Параметры фундаментов в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13, С14, С17
2 Материал
Material
С4, С6, С8, С9, С17
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2, С17
5 Тип объекта
ObjectType
С2
Pset_FootingCommon
Общие атрибуты фундамента
6 Несущий
LoadBearing
С4, С13
7 Статус
Status
С2
Pset_ReinforcementBarCountOfIndependentFooting
Армирование фундамента отдельными стержнями
8 Описание
Description
С6
RPset_ElementCommon
Дополнительные общие атрибуты элемента
9 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12
10 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
11 Код изделия
RUS_ItemCode
С8, С9
12 Код вида работ
RUS_LaborCode
С8, С9
13 Обозначение стандарта
RUS_GOST
С3, С6
Pset_ConcreteElementGeneral
Общие свойства бетонного элемента
14 Класс бетона
StrengthClass
С3, С6, С8, С11
15 Объемный расход арматуры
ReinforcementVolumeRatio
С3, С6, С11
16 Защитный слой
ConcreteCover
С6, С11
17 Класс арматурной стали
ReinforcementStrengthClass
С3, С6, С11
Pset_MaterialConcrete
Общие свойства бетона
18 Водопроницаемость
WaterImpermeability
С6
19 Морозостойкость
ProtectivePoreRatio
С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
20 Расчетный срок службы
ExpectedServiceLife
С12, С13, С18
21 Этап жизненного цикла
LifeCyclePhase
С18
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
22 Номер захватки
RUS_DivisionNumber
С9, С10, С11
23 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
24 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
25 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
26 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
Qto_FootingBaseQuantities
Стандартные количественные параметры
27 Длина
Length
С1, С2, С3, С6
28 Ширина
Width
С1, С2, С3, С6
29 Высота
Height
С1, С2, С3, С6
30 Площадь поверхности опалубки
OuterSurfaceArea
С8
31 Объем, нетто
NetVolume
С3, С6, С8, С9
6.2.9 Колонны, пилоны и пилястры
Колонны, пилоны и пилястры должны соответствовать сущности IfcColumn и одному из следующих типов:
PredefinedType:
COLUMN
-
колонна, пилон;
PILASTER
-
пилястра.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcColumn должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 17.
Таблица 17
Параметры колонн, пилонов и пилястр в сценариях
применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13, С14
2 Материал
Material
С4, С6, С8, С9
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2, С8, С9
5 Тип объекта
ObjectType
С2
Pset_ColumnCommon
Общие атрибуты колонны
6 Наружный элемент
IsExternal
С4, С14
7 Теплопроводность
ThermalTransmittance
С4
8 Несущий
LoadBearing
С4, С13
9 Предел огнестойкости
FireRating
С14, С21
10 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
11 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
12 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
13 Код изделия
RUS_ItemCode
С8, С9
14 Код вида работ
RUS_LaborCode
С8, С9
15 Обозначение стандарта
RUS_GOST
С3, С6
Pset_ConcreteElementGeneral
Общие свойства бетонного элемента
16 Класс бетона
StrengthClass
С3, С6, С8, С11
17 Объемный расход арматуры
ReinforcementVolumeRatio
С3, С6, С11
18 Защитный слой
ConcreteCover
С6, С11
19 Класс арматурной стали
ReinforcementStrengthClass
С3, С6, С11
Pset_MaterialConcrete
Общие свойства бетона
20 Водопроницаемость
WaterImpermeability
С6
21 Морозостойкость
ProtectivePoreRatio
С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
22 Расчетный срок службы
ExpectedServiceLife
С12, С13, С18
23 Этап жизненного цикла
LifeCyclePhase
С18
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
24 Номер захватки
RUS_DivisionNumber
С9, С10, С11
25 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
26 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
27 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
28 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
Qto_ColumnBaseQuantities
Стандартные количественные параметры
29 Длина
Length
С1, С3, С4, С6, С8, С9
30 Объем, нетто
NetVolume
С3, С6, С8, С9
31 Масса, нетто
NetWeight
С9
6.2.10 Балки и перемычки
Балки и перемычки должны соответствовать сущности IfcBeam и одному из следующих типов:
PredefinedType:
BEAM
-
балка;
JOIST
-
ригель, главная балка;
HOLLOWCORE
-
пустотная балка;
LINTEL
-
перемычка;
SPANDREL
-
балка между наружными колоннами (спандрель).
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcBeam должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 18.
Таблица 18
Параметры балок и перемычек в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13, С14
2 Материал
Material
С4, С6, С8, С9
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2, С8, С9
5 Тип объекта
ObjectType
С2
Pset_BeamCommon
Общие атрибуты балки
6 Наружный элемент
IsExternal
С4, С14
7 Теплопроводность
ThermalTransmittance
С4
8 Несущий
LoadBearing
С4, С13
9 Предел огнестойкости
FireRating
С14, С21
10 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
11 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
12 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
13 Код изделия
RUS_ItemCode
С8, С9
14 Код вида работ
RUS_LaborCode
С8, С9
15 Обозначение стандарта
RUS_GOST
С3, С6
Pset_ConcreteElementGeneral
Общие свойства бетонного элемента
16 Класс бетона
StrengthClass
С3, С6, С8, С11
17 Объемный расход арматуры
ReinforcementVolumeRatio
С3, С6, С11
18 Защитный слой
ConcreteCover
С6, С11
19 Класс арматурной стали
ReinforcementStrengthClass
С3, С6, С11
Pset_MaterialConcrete
Общие свойства бетона
20 Водопроницаемость
WaterImpermeability
С6
21 Морозостойкость
ProtectivePoreRatio
С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
22 Расчетный срок службы
ExpectedServiceLife
С12, С13, С18
23 Этап жизненного цикла
LifeCyclePhase
С18
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
24 Номер захватки
RUS_DivisionNumber
С9, С10, С11
25 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
26 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
27 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
28 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
Qto_BeamBaseQuantities
Стандартные количественные параметры
29 Длина
Length
С1, С3, С4, С6, С8, С9
30 Объем, нетто
NetVolume
С3, С6, С8, С9
31 Масса, нетто
NetWeight
С9
6.2.11 Лестницы и лестничные марши
Лестницы должны соответствовать сущности IfcStair и одному из следующих типов:
PredefinedType:
STRAIGHT_RUN_STAIR
-
прямая одномаршевая;
TWO_STRAIGHT_RUN_STAIR
-
прямая двухмаршевая с площадкой;
QUARTER_WINDING_STAIR
-
четвертная забежная (Г-образная забежная);
QUARTER_TURN_STAIR
-
четвертная с площадкой (Г-образная с площадкой);
HALF_WINDING_STAIR
-
двухмаршевая поворотная забежная (П-образная забежная);
HALF_TURN_STAIR
-
двухмаршевая поворотная с площадкой (П-образная с площадкой);
TWO_QUARTER_WINDING_STAIR
-
двухчетвертная забежная (трехмаршевая с поворотом забежная);
TWO_QUARTER_TURN_STAIR
-
двухчетвертная с площадками (трехмаршевая с поворотом с площадками);
THREE_QUARTER_WINDING_STAIR
-
трехчетвертная забежная;
THREE_QUARTER_TURN_STAIR
-
трехчетвертная с площадками;
SPIRAL_STAIR
-
винтовая (спиральная);
DOUBLE_RETURN_STAIR
-
трехмаршевая распашная;
CURVED_RUN_STAIR
-
криволинейная одномаршевая;
TWO_CURVED_RUN_STAIR
-
криволинейная двухмаршевая с площадкой.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcStair должен содержать следующие атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 19.
Таблица 19
Параметры лестниц в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13, С14
2 Материал
Material
С4, С6, С8, С9, С17
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_StairCommon
Общие атрибуты лестницы
6 Количество проступей
NumberOfTreads
С6
7 Высота подступенка
RiserHeight
С6, С14
8 Глубина проступи
TreadLength
С6
9 Требуемый просвет для прохода
RequiredHeadroom
С2
10 Наружный элемент
IsExternal
С4, С14
11 Предел огнестойкости
FireRating
С14, С21
12 Путь эвакуации
FireExit
С2, С14, С21
13 Доступность МГН
HandicapAccessible
С14
14 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
15 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
16 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
17 Код изделия
RUS_ItemCode
С8, С9
18 Код вида работ
RUS_LaborCode
С8, С9
19 Обозначение стандарта
RUS_GOST
С3, С6
Pset_ConcreteElementGeneral
Общие свойства бетонного элемента
20 Класс бетона
StrengthClass
С3, С6, С8, С11
21 Объемный расход арматуры
ReinforcementVolumeRatio
С3, С6, 11
22 Защитный слой
ConcreteCover
С6, С11
23 Класс арматурной стали
ReinforcementStrengthClass
С3, С6, С11
Pset_MaterialConcrete
Общие свойства бетона
24 Водопроницаемость
WaterImpermeability
С6
25 Морозостойкость
ProtectivePoreRatio
С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
26 Расчетный срок службы
ExpectedServiceLife
С12, С13, С18
27 Этап жизненного цикла
LifeCyclePhase
С18
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
28 Номер захватки
RUS_DivisionNumber
С9, С10, С11
29 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
30 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
31 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
32 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
Лестница также может быть выполнена группой отдельных элементов - лестничных маршей, лестничных площадок, перил. В этом случае каждому элементу должны быть назначены свойства соответствующей сущности.
Лестничный марш должен соответствовать сущности IfcStairFlight и одному из следующих типов:
PredefinedType:
STRAIGHT
-
лестничный марш прямой;
WINDER
-
лестничный марш с забежными ступенями;
SPIRAL
-
лестничный марш спиральный;
CURVED
-
лестничный марш криволинейный;
FREEFORM
-
лестничный марш свободной формы.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcStairFlight должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 20.
Таблица 20
Параметры лестничных маршей в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13, С14
2 Материал
Material
С4, С6, С8, С9, С17
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_StairFlightCommon
Общие атрибуты лестничного марша
6 Количество проступей
NumberOfTreads
С6
7 Высота подступенка
RiserHeight
С6, С14
8 Глубина проступи
TreadLength
С6
9 Просвет для прохода
Headroom
С2
10 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
11 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
12 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
13 Код изделия
RUS_ItemCode
С8, С9
14 Код вида работ
RUS_LaborCode
С8, С9
15 Обозначение стандарта
RUS_GOST
С3, С6
Pset_ConcreteElementGeneral
Общие свойства бетонного элемента
16 Класс бетона
StrengthClass
С3, С6, С8, С11
17 Объемный расход арматуры
ReinforcementVolumeRatio
С3, С6, 11
18 Защитный слой
ConcreteCover
С6, С11
19 Класс арматурной стали
ReinforcementStrengthClass
С3, С6, С11
Pset_MaterialConcrete
Общие свойства бетона
20 Водопроницаемость
WaterImpermeability
С6
21 Морозостойкость
ProtectivePoreRatio
С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
22 Расчетный срок службы
ExpectedServiceLife
С12, С13, С18
23 Этап жизненного цикла
LifeCyclePhase
С18
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
24 Номер захватки
RUS_DivisionNumber
С9, С10, С11
25 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
26 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
27 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
28 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
Qto_StairFlightBaseQuantities
Стандартные количественные параметры
29 Длина
Length
С8, С9
30 Объем, нетто
NetVolume
С3, С6, С8, С9
6.2.12 Пандусы и подъемы пандусов
Пандусы должны соответствовать сущности IfcRamp и одному из следующих типов:
PredefinedType:
STRAIGHT_RUN_RAMP
-
пандус прямой одномаршевый;
TWO_STRAIGHT_RUN_RAMP
-
пандус прямой двухмаршевый;
QUARTER_TURN_RAMP
-
пандус угловой двухмаршевый с поворотной площадкой (пандус с поворотом на 90 градусов);
TWO_QUARTER_TURN_RAMP
-
пандус трехмаршевый с поворотными площадками (П-образный пандус);
HALF_TURN_RAMP
-
пандус двухмаршевый с прямым переходом (пандус с поворотом на 180 градусов);
SPIRAL_RAMP
-
пандус винтовой (спиральный пандус).
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcRamp должен содержать следующие атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 21.
Таблица 21
Параметры пандуса в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13, С14
2 Материал
Material
С4, С6, С8, С9, С17
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_RampCommon
Общие атрибуты пандуса
6 Требуемый просвет для прохода
RequiredHeadroom
С2
7 Требуемый уклон
RequiredSlope
С1, С3, С6
8 Наружный элемент
IsExternal
С14
9 Предел огнестойкости
FireRating
С14, С21
10 Путь эвакуации
FireExit
С2, С14, С21
11 Доступность МГН
HandicapAccessible
С14
12 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
13 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
14 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
15 Код изделия
RUS_ItemCode
С8, С9
16 Код вида работ
RUS_LaborCode
С8, С9
17 Обозначение стандарта
RUS_GOST
С3, С6
Pset_ConcreteElementGeneral
Общие свойства бетонного элемента
18 Класс бетона
StrengthClass
С3, С6, С8, С11
19 Объемный расход арматуры
ReinforcementVolumeRatio
С3, С6, 11
20 Защитный слой
ConcreteCover
С6, С11
21 Класс арматурной стали
ReinforcementStrengthClass
С3, С6, С11
Pset_MaterialConcrete
Общие свойства бетона
22 Водопроницаемость
WaterImpermeability
С6
23 Морозостойкость
ProtectivePoreRatio
С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
24 Расчетный срок службы
ExpectedServiceLife
С12, С13, С18
25 Этап жизненного цикла
LifeCyclePhase
С18
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
26 Номер захватки
RUS_DivisionNumber
С9, С10, С11
27 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
28 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
29 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
30 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
Пандус также может быть выполнен группой отдельных элементов - подъемов пандуса, площадок пандуса, перил, ограждений, отделки. В этом случае каждому элементу должны быть назначены свойства соответствующей сущности.
Подъем пандуса должен соответствовать сущности IfcRampFlight и одному из следующих типов:
PredefinedType:
STRAIGHT
-
лестничный марш прямой;
WINDER
-
лестничный марш с забежными ступенями;
SPIRAL
-
лестничный марш спиральный;
CURVED
-
лестничный марш криволинейный;
FREEFORM
-
лестничный марш свободной формы.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcStairFlight должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 22.
Таблица 22
Параметры подъема пандуса в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13, С14
2 Материал
Material
С4, С6, С8, С9, С17
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_RampFlightCommon
Общие атрибуты подъема пандуса
6 Просвет для прохода
Headroom
С2
7 Ширина проезда
ClearWidth
С3, С6
8 Уклон
Slope
С1, С6
9 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
10 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
11 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
12 Код изделия
RUS_ItemCode
С8, С9
13 Код вида работ
RUS_LaborCode
С8, С9
14 Обозначение стандарта
RUS_GOST
С3, С6
Pset_ConcreteElementGeneral
Общие свойства бетонного элемента
15 Класс бетона
StrengthClass
С3, С6, С8, С11
16 Объемный расход арматуры
ReinforcementVolumeRatio
С3, С6, С11
17 Защитный слой
ConcreteCover
С6, С11
18 Класс арматурной стали
ReinforcementStrengthClass
С3, С6, С11
Pset_MaterialConcrete
Общие свойства бетона
19 Водопроницаемость
WaterImpermeability
С6
20 Морозостойкость
ProtectivePoreRatio
С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
21 Расчетный срок службы
ExpectedServiceLife
С12, С13, С18
22 Этап жизненного цикла
LifeCyclePhase
С18
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
23 Номер захватки
RUS_DivisionNumber
С9, С10, С11
24 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
25 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
26 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
27 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
Qto_RampFlightBaseQuantities
Стандартные количественные параметры
28 Длина
Length
С1, С2, С6, С8, С9
29 Ширина
Width
С1, С2, С3, С6, С8, С9
30 Площадь, нетто
NetArea
С3, С6, С8, С9, С12
31 Объем, нетто
NetVolume
С3, С6, С8, С9
6.2.13 Ограждения, перила, поручни, балюстрады
Ограждения, перила, поручни, балюстрады должны соответствовать сущности IfcRailing и одному из следующих типов:
PredefinedType:
HANDRAIL
-
перила, поручень;
GUARDRAIL
-
ограждение;
BALUSTRADE
-
балюстрада.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcRailing должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 23.
Таблица 23
Параметры ограждений, перил, поручней, балюстрад в сценариях
применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13, С14
2 Материал
Material
С6, С8, С9
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_RailingCommon
Общие атрибуты колонны
6 Высота
Height
С1, С2, С6
7 Наружный элемент
IsExternal
С14
8 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
9 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
10 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
11 Код изделия
RUS_ItemCode
С8, С9
12 Код вида работ
RUS_LaborCode
С8, С9
13 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
14 Расчетный срок службы
ExpectedServiceLife
С12, С13, С18
15 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
16 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
17 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
18 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
19 Номер захватки
RUS_DivisionNumber
С9, С10, С11
20 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
21 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
22 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
23 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
Qto_RailingBaseQuantities
Стандартные количественные параметры
24 Длина
Length
С1, С6, С8
6.2.14 Проемы, отверстия, ниши
Проемы, отверстия, ниши должны соответствовать сущности IfcOpeningElement и одному из следующих типов:
PredefinedType:
OPENING
-
проем, отверстие;
RECESS
-
ниша.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcOpeningElement должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 24.
Таблица 24
Параметры проемов, отверстий, ниш в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13, С14, С17
2 Описание
Description
С6
3 Предопределенный тип
PredefinedType
С2
4 Тип объекта
ObjectType
С2
Pset_OpeningElementCommon
Общие атрибуты проема
5 Путь эвакуации
FireExit
С2, С6, С14, С21
6 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
7 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С17, С18
8 Код вида работ
RUS_LaborCode
С8, С9
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
9 Номер захватки
RUS_DivisionNumber
С9, С10, С11
10 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
11 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
12 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
13 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
Qto_OpeningElementBaseQuantities
Стандартные количественные параметры
14 Ширина
Width
С8, С9
15 Высота
Height
С1, С2, С3, С6, С8, С9
16 Глубина
Depth
С1, С2, С3, С6, С8, С9
17 Площадь
Area
С1, С3, С6, С8, С9, С12, С17
18 Объем
Volume
С8, С9
6.2.15 Окна
Заполнения оконных проемов должны соответствовать сущности IfcWindow и одному из следующих типов:
PredefinedType:
WINDOW
-
окно;
SKYLIGHT
-
мансардное окно, окно в крыше;
LIGHTDOME
-
зенитный фонарь, светоаэрационный фонарь.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcWindow должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 25.
Таблица 25
Параметры заполнений оконных проемов
в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13, С14
2 Материал
Material
С4, С6, С8, С9, С17
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_WindowCommon
Общие атрибуты окна
6 Предел огнестойкости
FireRating
С14, С21
7 Наружный элемент
IsExternal
С14
8 Теплопроводность
ThermalTransmittance
С4
9 Доля остекления
GlazingAreaFraction
С4, С6
10 Автоматическое открытие
HasDrive
С12, С13
11 Дымоудержание
SmokeStop
С21
12 Путь эвакуации
FireExit
С2, С6, С14, С21
13 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
14 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
15 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
16 Код изделия
RUS_ItemCode
С8, С9
17 Код вида работ
RUS_LaborCode
С8, С9
18 Обозначение стандарта
RUS_GOST
С3, С6
RPset_FireSafetyCommon
Общие сведения по пожарной безопасности
19 Группа горючести
RUS_CombustibleRating
С21
20 Дымообразующая способность
RUS_SmokeGeneration Ability
С21
21 Токсичность продуктов горения
RUS_ToxicityOfCombustionProducts
С21
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
22 Расчетный срок службы
ExpectedServiceLife
С12, С13, С18
23 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
24 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
25 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
26 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
27 Номер захватки
RUS_DivisionNumber
С9, С10, С11
28 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
29 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
30 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
31 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
32 Инвентарный номер
RUS_InventoryNumber
С12, С13
33 Дата ввода в эксплуатацию
RUS_PutIntoOperationDate
С12, С13
34 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
35 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
36 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
37 Дата ремонта
RUS_RepairDate
С12, С13
38 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
39 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
40 Код оборудования
RUS_EquipmentCode
С12, С13
Qto_WindowBaseQuantities
Стандартные количественные параметры
41 Ширина
Width
С1, С2, С3, С6, С8, С9
42 Высота
Height
С1, С2, С3, С6, С8, С9
43 Периметр
Perimeter
С8, С9
44 Площадь
Area
С1, С3, С6, С8, С9, С12, С17
6.2.16 Двери, ворота, люки
Двери, ворота и люки должны соответствовать сущности IfcDoor и одному из следующих типов:
PredefinedType:
DOOR
-
дверь;
GATE
-
ворота;
TRAPDOOR
-
люк, лючок.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcDoor должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 26.
Таблица 26
Параметры заполнений дверных проемов
в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13, С14, С17
2 Материал
Material
С6, С8, С9, С17
3 Описание
Description
С6
4 Тип открывания
OperationType
С2
5 Предопределенный тип
PredefinedType
С2
6 Тип объекта
ObjectType
С2
Pset_DoorCommon
Общие атрибуты двери
7 Предел огнестойкости
FireRating
С14, С21
8 Наружный элемент
IsExternal
С14
9 Теплопроводность
ThermalTransmittance
С4
10 Доля остекления
GlazingAreaFraction
С4, С6
11 Доступность МГН
HandicapAccessible
С14
12 Путь эвакуации
FireExit
С2, С6, С14, С21
13 Автоматическое открытие
HasDrive
С12, С13
14 Самозакрывающаяся
SelfClosing
С6, С12, С13
15 Дымоудержание
SmokeStop
С21
16 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
17 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
18 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
19 Код изделия
RUS_ItemCode
С8, С9
20 Код вида работ
RUS_LaborCode
С8, С9
21 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
22 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
23 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
24 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
25 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
26 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
27 Номер захватки
RUS_DivisionNumber
С9, С10, С11
28 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
29 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
30 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
31 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
32 Инвентарный номер
RUS_InventoryNumber
С12, С13
33 Дата ввода в эксплуатацию
RUS_PutIntoOperationDate
С12, С13
34 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
35 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
36 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
37 Дата ремонта
RUS_RepairDate
С12, С13
38 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
39 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
40 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
41 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
42 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
43 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
RPset_FireSafetyCommon
Общие сведения по пожарной безопасности
44 Противопожарная
RUS_FireResistant
С21
Qto_DoorBaseQuantities
Стандартные количественные параметры
45 Ширина
Width
С1, С2, С3, С6, С8, С9, С12, С14
46 Высота
Height
С1, С2, С3, С6, С8, С9, С12, С14
47 Периметр
Perimeter
С8, С9
48 Площадь
Area
С1, С3, С6, С8, С9, С17
6.2.17 Вертикальный транспорт
Вертикальный транспорт должен соответствовать сущности IfcTransportElement и одному из следующих типов:
PredefinedType:
ELEVATOR
-
лифт;
ESCALATOR
-
эскалатор;
MOVINGWALKWAY
-
траволатор;
CRANEWAY
-
кран-балка;
LIFTINGGEAR
-
таль, грузоподъемный механизм.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcTransportElement должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 27.
Таблица 27
Параметры вертикального транспорта
в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13, С14
2 Материал
Material
С6, С8, С9
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_TransportElementCommon
Общие атрибуты вертикального транспорта
6 Вместимость
CapacityPeople
С6, С12, С13
7 Грузоподъемность
CapacityWeight
С6, С12, С13, С17
8 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
9 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
10 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
11 Код изделия
RUS_ItemCode
С8, С9
12 Код вида работ
RUS_LaborCode
С8, С9
13 Обозначение стандарта
RUS_GOST
С3, С6
RPset_TransportElementCommon
Дополнительные общие атрибуты вертикального транспорта
14 Грузовой
RUS_ServiceElevator
С16, С17
15 Тип лифта
RUS_ElevatorType
С16, С17
16 Количество остановок
RUS_EIevatorStops
С17
Pset_TransportElementElevator
Сведения о лифте
17 Транспортировка пожарных подразделений
FireFightingLift
С6, С14, С21
RPset_FireSafetyCommon
Общие сведения по пожарной безопасности
18 Наличие автоматических установок пожаротушения
RUS_AutomaticFireExtinguishingInstallations
С14, С21
Pset_ManufacturerOccurrence
Сведения о продукции
19 Заводской номер
SerialNumber
С12, С13, С17
Pset_ManufacturerTypeInformation
Сведения о производителе
20 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
21 Гарантийный срок
WarrantyPeriod
С12, С13
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
22 Назначенный срок службы
ExpectedServiceLife
С12, С13, С17, С18
23 Этап жизненного цикла
LifeCyclePhase
С18
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
24 Номер захватки
RUS_DivisionNumber
С9, С10, С11
25 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
26 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
27 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
28 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
29 Инвентарный номер
RUS_InventoryNumber
С12, С13
30 Дата ввода в эксплуатацию
RUS_PutIntoOperationDate
С12, С13
31 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
32 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
33 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
34 Дата ремонта
RUS_RepairDate
С12, С13
35 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
36 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
37 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSizeCommon
Дополнительные общие параметры номинальных размеров элемента
38 Номинальная длина
RUS_NominalLength
С2, С3, С6, С8
39 Номинальная ширина
RUS_NominalWidth
С2, С3, С6, С8
40 Номинальная высота
RUS_NominalHeight
С2, С3, С6, С8
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
41 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
42 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
43 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
6.2.18 Навесные фасады
Навесные фасады должны соответствовать сущности IfcCurtainWall.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcCurtainWall должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 28.
Таблица 28
Параметры навесных фасадов в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13, С14, С17
2 Материал
Material
С6, С8, С9, С17
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_CurtainWallCommon
Общие атрибуты навесного фасада
6 Горючий
Combustible
С21
7 Способность распространения пламени по поверхности <1>
SurfaceSpreadOfFlame
С21
8 Теплопроводность
ThermalTransmittance
С4
9 Наружный элемент
IsExternal
С4, С14
10 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
11 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12
12 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
13 Код изделия
RUS_ItemCode
С8, С9
14 Код вида работ
RUS_LaborCode
С8, С9
15 Обозначение стандарта
RUS_GOST
С3, С6
RPset_FireSafetyCommon
Общие сведения по пожарной безопасности
16 Группа горючести
RUS_CombustibleRating
С21
17 Дымообразующая способность
RUS_SmokeGeneration Ability
С21
18 Токсичность продуктов горения
RUS_ToxicityOfCombustionProducts
С21
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
19 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
20 Этап жизненного цикла
LifeCyclePhase
С18
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
21 Номер захватки
RUS_DivisionNumber
С9, С10, С11
22 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
23 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
24 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
25 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
26 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
27 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
28 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_CurtainWallBaseQuantities
Стандартные количественные параметры
29 Длина
Length
С1, С2, С3, С6
30 Толщина
Width
С1, С2, С3, С6
31 Высота
Height
С1, С2, С3, С6
32 Площадь боковой поверхности, чистовая
NetSideArea
С3, С6, С8, С9, С17
<1> Способность распространения пламени по поверхности принимается по [3], указана в круглых скобках:
- нераспространяющие (РП1);
- слабораспространяющие (РП2);
- умереннораспространяющие (РП3);
- сильнораспространяющие (РП4).
6.2.19 Крыша
Элементы формы крыши должны отражать геометрию крыши, ее отдельные части и рельеф, иметь точное местоположение в модели, а также точные места примыканий, фактические углы уклона и высотные отметки скатов.
Крыша должна соответствовать сущности IfcRoof и одному из следующих типов:
PredefinedType:
FLAT_ROOF
-
плоская;
SHED_ROOF
-
односкатная;
GABLE_ROOF
-
двускатная (щипцовая);
HIP_ROOF
-
вальмовая;
HIPPED_GABLE_ROOF
-
полувальмовая;
GAMBREL_ROOF
-
мансардная с фронтоном (мансардная двускатная, ломаная щипцовая);
MANSARD_ROOF
-
мансардная вальмовая;
BARREL_ROOF
-
бочкообразная (сводчатая, полукруглая);
RAINBOW_ROOF
-
двускатная с выпуклыми скатами;
BUTTERFLY_ROOF
-
двускатная с обратными скатами;
PAVILION_ROOF
-
шатровая;
DOME_ROOF
-
купольная;
FREEFORM
-
свободной формы.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcRoof должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 29.
Таблица 29
Параметры крыши в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13, С14, С17
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2, С17
5 Тип объекта
ObjectType
С2
Pset_RoofCommon
Общие атрибуты крыши
6 Статус
Status
С2
7 Наружный элемент
IsExternal
С4, С14
8 Теплопроводность
ThermalTransmittance
С4
9 Несущий
LoadBearing
С4, С13
RPset_ElementCommon
Дополнительные общие атрибуты элемента
10 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12
11 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
12 Код изделия
RUS_ItemCode
С8, С9
13 Код вида работ
RUS_LaborCode
С8, С9
14 Обозначение стандарта
RUS_GOST
С3, С6
Qto_RoofBaseQuantities
Стандартные количественные параметры
15 Площадь, нетто
NetArea
С3, С6, С8, С9, С12
6.2.20 Трубопроводы
6.2.20.1 Трубы
Трубы трубопроводов должны соответствовать сущности IfcPipeSegment и одному из следующих типов:
PredefinedType:
CULVERT
-
водопропускная труба;
FLEXIBLESEGMENT
-
гибкая труба;
RIGIDSEGMENT
-
труба;
GUTTER
-
желоб, лоток;
SPOOL
-
трубная секция.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcPipeSegment должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 30.
Таблица 30
Параметры труб в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_PipeSegmentCommon
Общие атрибуты трубы
6 Рабочее давление
WorkingPressure
С4, С6, С12, С13
7 Диаметр номинальный
NominalDiameter
С1, С2, С3, С6, С12
8 Диаметр внутренний
InnerDiameter
С1, С2, С3, С6
9 Диаметр наружный
OuterDiameter
С1, С2, С3, С6
10 Диапазон давлений
PressureRange
С6
11 Диапазон температур
TemperatureRange
С6
12 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
13 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
14 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
15 Код изделия
RUS_ItemCode
С8, С9
16 Код вида работ
RUS_LaborCode
С8, С9
17 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
18 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
19 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
20 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
21 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
22 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
23 Номер захватки
RUS_DivisionNumber
С9, С10, С11
24 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
25 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
26 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
27 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
28 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
29 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
30 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
31 Дата ремонта
RUS_RepairDate
С12, С13
32 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
33 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
34 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
35 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
36 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
37 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_PipeSegmentBaseQuantities
Стандартные количественные параметры
38 Длина
Length
С1, С3, С6, С8, С9
39 Масса изделия с заполнением рабочей средой
NetWeight
С3, С4
6.2.20.2 Фасонные части, соединители и фитинг труб
Фасонные части, соединители и фитинг труб трубопроводных систем должны соответствовать сущности IfcPipeFitting и одному из следующих типов:
PredefinedType:
BEND
-
уголок (уголок, отвод и т.п.);
CONNECTOR
-
соединение (муфта, фланец и пр.);
ENTRY
-
ввод (например, патрубок);
EXIT
-
вывод (например, кран);
JUNCTION
-
распределитель (тройник, крестовина, тройник Y-образный, отвод и пр.);
OBSTRUCTION
-
заглушка;
TRANSITION
-
переход.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcPipeFitting должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 31.
Таблица 31
Параметры фасонных частей, соединителей и фитинга труб
в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_PipeFittingCommon
Общие атрибуты фасонных частей, соединителей труб, фитинга
6 Класс давления
PressureClass
С1, С3, С6
7 Коэффициент потери давления
FittingLossFactor
С4
8 Диапазон давлений
PressureRange
С6
9 Диапазон температур
TemperatureRange
С6
10 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
11 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
12 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
13 Код изделия
RUS_ItemCode
С8, С9
14 Код вида работ
RUS_LaborCode
С8, С9
15 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
16 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
17 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
18 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
19 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
20 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
21 Номер захватки
RUS_DivisionNumber
С9, С10, С11
22 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
23 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
24 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
25 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
26 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
27 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
28 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
29 Дата ремонта
RUS_RepairDate
С12, С13
30 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
31 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
32 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
33 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
34 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
35 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_PipeFittingBaseQuantities
Стандартные количественные параметры
36 Длина
Length
С1, С3, С6, С8, С9
37 Масса изделия с заполнением рабочей средой
NetWeight
С3, С4
6.2.20.3 Трубопроводная арматура
Трубопроводная арматура должна соответствовать сущности IfcValve и одному из следующих типов:
PredefinedType:
AIRRELEASE
-
воздушный клапан;
ANTIVACUUM
-
антивакуумный, кинетический клапан, клапан устранения вакуума;
CHANGEOVER
-
переключающий клапан, переключающий вентиль, клапан многоходовой;
CHECK
-
обратный клапан;
COMMISSIONING
-
пусковой клапан;
DIVERTING
-
перепускной клапан;
DRAWOFFCOCK
-
клапан слива;
DOUBLECHECK
-
двойной обратный клапан;
DOUBLEREGULATING
-
клапан двойной регулировки, кран двойной регулировки;
FAUCET
-
сливной кран;
FLUSHING
-
сливной механизм;
GASCOCK
-
газовый регулирующий клапан;
GASTAP
-
газовый кран, газовый вентиль;
ISOLATING
-
задвижка, заслонка, затвор;
MIXING
-
смесительный клапан;
PRESSUREREDUCING
-
редуктор давления;
PRESSURERELIEF
-
разгрузочный клапан давления, клапан сброса давления;
REGULATING
-
регулирующий клапан;
SAFETYCUTOFF
-
предохранительный клапан;
STEAMTRAP
-
конденсатоотводчик;
STOPCOCK
-
запорный клапан.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcValve должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 32.
Таблица 32
Параметры трубопроводной арматуры в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_ValveTypeCommon
Общие атрибуты трубопроводной арматуры
6 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
7 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
8 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
9 Код изделия
RUS_ItemCode
С8, С9
10 Код вида работ
RUS_LaborCode
С8, С9
11 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
12 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
13 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
14 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
15 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
16 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
17 Номер захватки
RUS_DivisionNumber
С9, С10, С11
18 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
19 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
20 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
21 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
22 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
23 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
24 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
25 Дата ремонта
RUS_RepairDate
С12, С13
26 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
27 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
28 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSizeCommon
Дополнительные общие параметры номинальных размеров элемента
29 Номинальная длина
RUS_NominalLength
С2, С3, С6, С8
30 Номинальная ширина
RUS_NominalWidth
С2, С3, С6, С8
31 Номинальная высота
RUS_NominalHeight
С2, С3, С6, С8
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
32 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
33 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
34 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_ValveBaseQuantities
Стандартные количественные параметры
35 Масса изделия
GrossWeight
С3, С4
6.2.20.4 Изоляция трубопровода
Изоляция трубопровода описана в 6.2.5.
6.2.21 Система водоснабжения и водоотведения
Элементы трубопроводной системы описаны в 6.2.20.
6.2.21.1 Трубопровод
Элементы трубопровода систем водоснабжения и водоотведения описаны в 6.2.20.
6.2.21.2 Сантехнические приборы
Сантехнические приборы должны соответствовать сущности IfcSanitaryTerminal и одному из следующих типов:
PredefinedType:
BATH
-
ванна;
BIDET
-
биде;
CISTERN
-
бачок унитаза;
SHOWER
-
душ;
SINK
-
мойка;
SANITARYFOUNTAIN
-
питьевой фонтан;
TOILETPAN
-
унитаз;
URINAL
-
писсуар;
WASHHANDBASIN
-
раковина;
WCSEAT
-
сиденье унитаза.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcSanitaryTerminal должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 33.
Таблица 33
Параметры сантехнических приборов в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_SanitaryTerminalTypeCommon
Общие атрибуты сантехнического прибора
6 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
7 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
8 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
9 Код изделия
RUS_ItemCode
С8, С9
10 Код вида работ
RUS_LaborCode
С8, С9
11 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
12 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
13 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
14 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
15 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
16 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
17 Номер захватки
RUS_DivisionNumber
С9, С10, С11
18 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
19 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
20 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
21 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
22 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
23 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
24 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
25 Дата ремонта
RUS_RepairDate
С12, С13
26 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
27 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
28 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSizeCommon
Дополнительные общие параметры номинальных размеров элемента
29 Номинальная длина
RUS_NominalLength
С2, С3, С6, С8
30 Номинальная ширина
RUS_NominalWidth
С2, С3, С6, С8
31 Номинальная высота
RUS_NominalHeight
С2, С3, С6, С8
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
32 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
33 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
34 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_SanitaryTerminalBaseQuantities
Стандартные количественные параметры
35 Масса изделия
GrossWeight
С3, С4
6.2.22 Водоотвод крыши, дождевая канализация
Водосточный желоб и трубопровод системы поверхностного водоотвода крыши и уличной дождевой канализации должны соответствовать сущностям IfcPipeSegment, IfcPipeFitting и одному из типов, указанных в 6.2.20.1 и 6.2.20.2 соответственно.
Водоприемные изделия систем поверхностного водоотвода крыши и уличной дождевой канализации должны соответствовать сущности IfcWasteTerminal и одному из следующих типов:
PredefinedType:
FLOORWASTE
-
сливная воронка в полу;
GULLYSUMP
-
уличный дождеприемник;
GULLYTRAP
-
уличный трап;
ROOFDRAIN
-
водосточная воронка;
WASTEDISPOSALUNIT
-
измельчитель пищевых отходов;
WASTETRAP
-
сифон раковины.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcWasteTerminal должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 34.
Таблица 34
Параметры водоприемных изделий в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_WasteTerminalTypeCommon
Общие атрибуты водоприемного изделия
6 Статус
Status
С2
RPset_ElementCommon Дополнительные общие атрибуты элемента
7 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
8 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
9 Код изделия
RUS_ItemCode
С8, С9
10 Код вида работ
RUS_LaborCode
С8, С9
11 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
12 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
13 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
14 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
15 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
16 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
17 Номер захватки
RUS_DivisionNumber
С9, С10, С11
18 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
19 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
20 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
21 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
22 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
23 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
24 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
25 Дата ремонта
RUS_RepairDate
С12, С13
26 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
27 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
28 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSizeCommon
Дополнительные общие параметры номинальных размеров элемента
29 Номинальная длина
RUS_NominalLength
С2, С3, С6, С8
30 Номинальная ширина
RUS_NominalWidth
С2, С3, С6, С8
31 Номинальная высота
RUS_NominalHeight
С2, С3, С6, С8
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
32 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
33 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
34 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_WasteTerminalBaseQuantities
Стандартные количественные параметры
35 Масса изделия
GrossWeight
С3, С4
6.2.23 Система пожаротушения (в том числе автоматическая установка пожаротушения)
6.2.23.1 Трубопровод
Элементы трубопровода описаны в 6.2.20.
6.2.23.2 Устройства системы пожаротушения (в том числе устройства автоматической установки пожаротушения)
Устройства системы водяного пожаротушения: спринклер, дренчер, комплект пожарного крана - должны соответствовать сущности IfcFireSuppressionTerminal и одному из следующих типов:
PredefinedType:
BREECHINGINLET
-
пожарный патрубок;
FIREHYDRANT
-
пожарный гидрант;
HOSEREEL
-
катушка пожарного рукава;
SPRINKLER
-
спринклер, ороситель;
SPRINKLERDEFLECTOR
-
отражатель оросителя спринклера.
Устройства автоматических установок пожаротушения других видов должны соответствовать следующему типу:
PredefinedType:
USERDEFINED
-
пользовательский тип;
ObjectType:
MODULE_AUPT
-
модуль автоматической установки пожаротушения
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcFireSuppressionTerminal должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 35.
Таблица 35
Параметры устройств системы пожаротушения в сценариях
применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6, С21
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_FireSuppressionTerminalTypeCommon
Общие атрибуты устройства системы водяного пожаротушения
6 Статус
Status
С2, С21
RPset_ElementCommon
Дополнительные общие атрибуты элемента
7 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
8 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
9 Код изделия
RUS_ItemCode
С8, С9
10 Код вида работ
RUS_LaborCode
С8, С9
11 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
12 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
13 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
14 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
15 Завод-изготовитель
Manufacturer
С6, С12, С13, С21
Pset_Warranty
Сведения о гарантии
16 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
17 Номер захватки
RUS_DivisionNumber
С9, С10, С11
18 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
19 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
20 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
21 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
22 Инвентарный номер
RUS_InventoryNumber
С12, С13
23 Дата ввода в эксплуатацию
RUS_PutIntoOperationDate
С12, С13, С21
24 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
25 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
26 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
27 Дата ремонта
RUS_RepairDate
С12, С13
28 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
29 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
30 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSizeCommon
Дополнительные общие параметры номинальных размеров элемента
31 Номинальная длина
RUS_NominalLength
С2, С3, С6, С8
32 Номинальная ширина
RUS_NominalWidth
С2, С3, С6, С8
33 Номинальная высота
RUS_NominalHeight
С2, С3, С6, С8
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
34 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
35 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
36 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8, С21
Qto_FireSuppressionTerminalBaseQuantities
Стандартные количественные параметры
37 Масса изделия
GrossWeight
С3, С4
6.2.24 Система вентиляции и кондиционирования
6.2.24.1 Воздуховоды
Воздуховоды систем вентиляции должны соответствовать сущности IfcDuctSegment и одному из следующих типов:
PredefinedType:
FLEXIBLESEGMENT
-
гибкий воздуховод;
RIGIDSEGMENT
-
воздуховод.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
В элементе IfcDuctSegment должно быть указано одно из следующих значений атрибута формы сечения:
Shape:
FLATOVAL
-
плоскоовальное;
RECTANGULAR
-
прямоугольное;
ROUND
-
круглое;
OTHER
-
прочее;
NOTKNOWN
-
неизвестное;
UNSET
-
неназначенное.
Элемент IfcDuctSegment должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 36.
Таблица 36
Параметры воздуховодов в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_DuctSegmentCommon
Общие атрибуты воздуховода
6 Рабочее давление
WorkingPressure
С4, С6, С12, С13
7 Номинальный диаметр или ширина
NominalDiameterOrWidth
С1, С2, С3, С6, С12
8 Номинальная высота
NominalHeight
С1, С2, С3, С6, С12
9 Диапазон давлений
PressureRange
С12, С13
10 Диапазон температур
TemperatureRange
С12, С13
11 Статус
Status
С2
12 Форма сечения
Shape
С4, С6, С12, С13
RPset_ElementCommon
Дополнительные общие атрибуты элемента
13 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
14 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
15 Код изделия
RUS_ItemCode
С8, С9
16 Код вида работ
RUS_LaborCode
С8, С9
17 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
18 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
19 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
20 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
21 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
22 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
23 Номер захватки
RUS_DivisionNumber
С9, С10, С11
24 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
25 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
26 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
27 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
28 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
29 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
30 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
31 Дата ремонта
RUS_RepairDate
С12, С13
32 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
33 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
34 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
35 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
36 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
37 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_DuctSegmentBaseQuantities
Стандартные количественные параметры
38 Длина
Length
С1, С3, С6, С8, С9
39 Масса изделия
GrossWeight
С3, С4
6.2.24.2 Фасонные части, соединители и фитинг воздуховодов
Фасонные части, соединители и фитинг воздуховодов системы вентиляции должны соответствовать сущности IfcDuctFitting и одному из следующих типов:
PredefinedType:
BEND
-
отвод;
CONNECTOR
-
соединитель, муфта, хомут и пр.;
ENTRY
-
забор воздуха в систему;
EXIT
-
выпуск воздуха из системы;
JUNCTION
-
распределитель (тройник, крестовина, тройник Y-образный и пр.);
OBSTRUCTION
-
заглушка;
TRANSITION
-
переход.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcDuctFitting должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 37.
Таблица 37
Параметры фасонных частей, соединителей и фитинга
воздуховодов в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_DuctFittingTypeCommon
Общие атрибуты фасонных частей, соединителей труб, фитинга
6 Класс давления
PressureClass
С1, С3, С6
7 Диапазон давлений
PressureRange
С12, С13
8 Диапазон температур
TemperatureRange
С12, С13
9 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
10 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
11 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
12 Код изделия
RUS_ItemCode
С8, С9
13 Код вида работ
RUS_LaborCode
С8, С9
14 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
15 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
16 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
17 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
18 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
19 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
20 Номер захватки
RUS_DivisionNumber
С9, С10, С11
21 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
22 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
23 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
24 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
25 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
26 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
27 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
28 Дата ремонта
RUS_RepairDate
С12, С13
29 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
30 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
31 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
32 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
33 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
34 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_DuctFittingTypeBaseQuantities
Стандартные количественные параметры
35 Длина
Length
С1, С3, С6, С8, С9
36 Масса изделия
GrossWeight
С3, С4
6.2.24.3 Вентиляторы
Вентиляторы должны соответствовать сущности IfcFan и одному из следующих типов:
PredefinedType:
CENTRIFUGAL FORWARDCURVED
-
центробежный вентилятор с лопастями, изогнутыми вперед;
CENTRIFUGALRADIAL
-
центробежный вентилятор радиальный;
CENTRIFUGAL BACKWARDINCLINEDCURVED
-
центробежный вентилятор с лопастями, изогнутыми назад;
CENTRIFUGALAIRFOIL
-
центробежный вентилятор с крыловидными лопастями;
TUBEAXIAL
-
осевой вентилятор с цилиндрическим корпусом;
VANEAXIAL
-
осевой вентилятор со спрямляющим аппаратом;
PROPELLORAXIAL
-
вентилятор пропеллерного типа;
NOTDEFINED
-
неопределенный тип.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcFan должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 38.
Таблица 38
Параметры вентилятора в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_FanTypeCommon
Общие атрибуты вентилятора
6 Диапазон рабочих температур
OperationTemperatureRange
С12, С13
7 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
8 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
9 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
10 Код изделия
RUS_ItemCode
С8, С9
11 Код вида работ
RUS_LaborCode
С8, С9
12 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
13 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
14 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
15 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
16 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
17 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
18 Номер захватки
RUS_DivisionNumber
С9, С10, С11
19 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
20 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
21 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
22 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
23 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
24 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
25 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
26 Дата ремонта
RUS_RepairDate
С12, С13
27 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
28 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
29 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSizeCommon
Дополнительные общие параметры номинальных размеров элемента
30 Номинальная длина
RUS_NominalLength
С2, С3, С6, С8
31 Номинальная ширина
RUS_NominalWidth
С2, С3, С6, С8
32 Номинальная высота
RUS_NominalHeight
С2, С3, С6, С8
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
33 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
34 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
35 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_FanBaseQuantities
Стандартные количественные параметры
36 Масса изделия
GrossWeight
С3, С4
6.2.24.4 Виброизоляторы
Виброизоляторы системы вентиляции должны соответствовать сущности IfcVibrationIsolator и одному из следующих типов:
PredefinedType:
COMPRESSION
-
резиновый виброизолятор;
SPRING
-
пружинный виброизолятор.
Элемент IfcVibrationIsolator должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 39.
Таблица 39
Параметры виброизолятора в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_VibrationIsolatorTypeCommon
Общие атрибуты виброизолятора
6 Высота
Height
С1, С3
7 Нагрузка предельная
MaximumSupportedWeight
С4, С6
RPset_ElementCommon
Дополнительные общие атрибуты элемента
8 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
9 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
10 Код изделия
RUS_ItemCode
С8, С9
11 Код вида работ
RUS_LaborCode
С8, С9
12 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
13 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
14 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
15 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
16 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
17 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
18 Номер захватки
RUS_DivisionNumber
С9, С10, С11
19 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
20 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
21 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
22 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
23 Инвентарный номер
RUS_InventoryNumber
С12, С13
24 Дата ввода в эксплуатацию
RUS_PutIntoOperationDate
С12, С13
25 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
26 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
27 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
28 Дата ремонта
RUS_RepairDate
С12, С13
29 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
30 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
31 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSizeCommon
Дополнительные общие параметры номинальных размеров элемента
32 Номинальная длина
RUS_NominalLength
С2, С3, С6, С8
33 Номинальная ширина
RUS_NominalWidth
С2, С3, С6, С8
34 Номинальная высота
RUS_NominalHeight
С2, С3, С6, С8
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
35 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
36 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
37 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_VibrationIsolatorBaseQuantities
Стандартные количественные параметры
38 Масса изделия
GrossWeight
С3, С4
6.2.24.5 Воздухораспределительные устройства
Воздухораспределительные устройства должны соответствовать сущности IfcAirTerminal и одному из следующих типов:
PredefinedType:
DIFFUSER
-
диффузор;
GRILLE
-
решетка;
LOUVRE
-
жалюзийная решетка;
REGISTER
-
регулируемая решетка;
NOTDEFINED
-
неопределенный тип.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcAirTerminal должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 40.
Таблица 40
Параметры воздухораспределительных устройств в сценариях
применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_AirTerminalTypeCommon
Общие атрибуты воздухораспределительного устройства
6 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
7 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
8 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
9 Код изделия
RUS_ItemCode
С8, С9
10 Код вида работ
RUS_LaborCode
С8, С9
11 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
12 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
13 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
14 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
15 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
16 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
17 Номер захватки
RUS_DivisionNumber
С9, С10, С11
18 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
19 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
20 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
21 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
22 Инвентарный номер
RUS_InventoryNumber
С12, С13
23 Дата ввода в эксплуатацию
RUS_PutIntoOperationDate
С12, С13
24 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
25 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
26 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
27 Дата ремонта
RUS_RepairDate
С12, С13
28 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
29 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
30 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSizeCommon
Дополнительные общие параметры номинальных размеров элемента
31 Номинальная длина
RUS_NominalLength
С2, С3, С6, С8
32 Номинальная ширина
RUS_NominalWidth
С2, С3, С6, С8
33 Номинальная высота
RUS_NominalHeight
С2, С3, С6, С8
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
34 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
35 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
36 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_AirTerminalBaseQuantities
Стандартные количественные параметры
37 Масса изделия
GrossWeight
С3, С4
6.2.24.6 Воздухораспределители
Воздухораспределители должны соответствовать сущности IfcAirTerminalBox и одному из следующих типов:
PredefinedType:
CONSTANTFLOW
-
постоянного расхода воздуха;
VARIABLEFLOWPRESSUREDEPENDANT
-
переменного расхода воздуха, зависимый от давления;
VARIABLEFLOWPRESSUREINDEPENDANT
-
переменного расхода воздуха, независимый от давления;
NOTDEFINED
-
неопределенный тип.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcAirTerminalBox должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 41.
Таблица 41
Параметры воздухораспределителей в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_AirTerminalBoxTypeCommon
Общие атрибуты воздухораспределительного устройства
6 Диапазон объемного расхода воздуха
AirflowRateRange
С12, С13
7 Диапазон давлений
AirPressureRange
С12, С13
8 Диапазон рабочих температур
OperationTemperatureRange
С12, С13
9 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
10 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
11 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
12 Код изделия
RUS_ItemCode
С8, С9
13 Код вида работ
RUS_LaborCode
С8, С9
14 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
15 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
16 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
17 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
18 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
19 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
20 Номер захватки
RUS_DivisionNumber
С9, С10, С11
21 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
22 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
23 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
24 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
25 Инвентарный номер
RUS_InventoryNumber
С12, С13
26 Дата ввода в эксплуатацию
RUS_PutIntoOperationDate
С12, С13
27 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
28 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
29 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
30 Дата ремонта
RUS_RepairDate
С12, С13
31 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
32 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
33 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSizeCommon
Дополнительные общие параметры номинальных размеров элемента
34 Номинальная длина
RUS_NominalLength
С2, С3, С6, С8
35 Номинальная ширина
RUS_NominalWidth
С2, С3, С6, С8
36 Номинальная высота
RUS_NominalHeight
С2, С3, С6, С8
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
37 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
38 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
39 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_AirTerminalBoxTypeBaseQuantities
Стандартные количественные параметры
40 Масса изделия
GrossWeight
С3, С4
6.2.24.7 Агрегаты систем вентиляции и кондиционирования
Агрегаты систем вентиляции и кондиционирования должны соответствовать сущности IfcUnitaryEquipment и одному из следующих типов:
PredefinedType:
AIRHANDLER
-
воздухообрабатывающая установка;
AIRCONDITIONINGUNIT
-
кондиционер, фанкойл;
DEHUMIDIFIER
-
осушитель;
SPLITSYSTEM
-
сплит-система;
ROOFTOPUNIT
-
крышная вентиляционная установка, крышный кондиционер.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcUnitaryEquipment должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 42.
Таблица 42
Параметры агрегатов в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_UnitaryEquipmentTypeCommon
Общие атрибуты агрегата
6 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
7 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
8 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
9 Код изделия
RUS_ItemCode
С8, С9
10 Код вида работ
RUS_LaborCode
С8, С9
11 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
12 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
13 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
14 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
15 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
16 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
17 Номер захватки
RUS_DivisionNumber
С9, С10, С11
18 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
19 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
20 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
21 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
22 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
23 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
24 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
25 Дата ремонта
RUS_RepairDate
С12, С13
26 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
27 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
28 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSizeCommon
Дополнительные общие параметры номинальных размеров элемента
29 Номинальная длина
RUS_NominalLength
С2, С3, С6, С8
30 Номинальная ширина
RUS_NominalWidth
С2, С3, С6, С8
31 Номинальная высота
RUS_NominalHeight
С2, С3, С6, С8
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
32 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
33 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
34 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_UnitaryEquipmentBaseQuantities
Стандартные количественные параметры
35 Масса изделия
GrossWeight
С3, С4
6.2.24.8 Холодильные машины, чиллеры, блоки кондиционера
Холодильные машины, чиллеры, блоки кондиционера должны соответствовать сущности IfcChiller и одному из следующих типов:
PredefinedType:
AIRCOOLED
-
воздушного охлаждения;
WATERCOOLED
-
водяного охлаждения;
HEATRECOVERY
-
рекуператор.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcChiller должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 43.
Таблица 43
Параметры холодильных машин, чиллеров, блоков кондиционеров
в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_ChillerTypeCommon
Общие атрибуты чиллера
6 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
7 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
8 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
9 Код изделия
RUS_ItemCode
С8, С9
10 Код вида работ
RUS_LaborCode
С8, С9
11 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
12 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
13 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
14 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
15 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
16 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
17 Номер захватки
RUS_DivisionNumber
С9, С10, С11
18 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
19 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
20 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
21 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
22 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
23 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
24 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
25 Дата ремонта
RUS_RepairDate
С12, С13
26 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
27 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
28 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSizeCommon
Дополнительные общие параметры номинальных размеров элемента
29 Номинальная длина
RUS_NominalLength
С2, С3, С6, С8
30 Номинальная ширина
RUS_NominalWidth
С2, С3, С6, С8
31 Номинальная высота
RUS_NominalHeight
С2, С3, С6, С8
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
32 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
33 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
34 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_ChillerBaseQuantities
Стандартные количественные параметры
35 Масса изделия
GrossWeight
С3, С4
6.2.24.9 Воздушные клапаны вентиляции, дроссель-клапаны
Воздушные клапаны вентиляции, дроссель-клапаны должны соответствовать сущности IfcDamper и одному из следующих типов:
PredefinedType:
BACKDRAFTDAMPER
-
обратный клапан;
BALANCINGDAMPER
-
балансировочный клапан;
BLASTDAMPER
-
клапан взрывобезопасный;
CONTROLDAMPER
-
дроссель-клапан, регулирующая заслонка;
FIREDAMPER
-
огнезадерживающий клапан;
FIRESMOKEDAMPER
-
клапан противопожарный двойного действия;
FUMEHOODEXHAUST
-
регулятор тяги дымохода;
GRAVITYDAMPER
-
гравитационный клапан;
GRAVITYRELIEFDAMPER
-
гравитационный клапан избыточного давления;
RELIEFDAMPER
-
пружинный клапан избыточного давления;
SMOKEDAMPER
-
клапан дымоудаления.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcDamper должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 44.
Таблица 44
Параметры воздушного клапана вентиляции в сценариях
применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_DamperTypeCommon
Общие атрибуты воздушного клапана вентиляции
6 Максимальный объемный расход воздуха
MaximumAirFlowRate
С12, С13
7 Максимальное рабочее давление
MaximumWorkingPressure
С12, С13
8 Тип запорного механизма
Operation
С6
9 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
10 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
11 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
12 Код изделия
RUS_ItemCode
С8, С9
13 Код вида работ
RUS_LaborCode
С8, С9
14 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
15 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
16 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
17 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
18 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
19 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
20 Номер захватки
RUS_DivisionNumber
С9, С10, С11
21 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
22 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
23 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
24 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
25 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
26 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
27 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
28 Дата ремонта
RUS_RepairDate
С12, С13
29 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
30 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
31 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSizeCommon
Дополнительные общие параметры номинальных размеров элемента
32 Номинальная длина
RUS_NominalLength
С2, С3, С6, С8
33 Номинальная ширина
RUS_NominalWidth
С2, С3, С6, С8
34 Номинальная высота
RUS_NominalHeight
С2, С3, С6, С8
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
35 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
36 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
37 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_DamperBaseQuantities
Стандартные количественные параметры
38 Масса изделия
GrossWeight
С3, С4
6.2.24.10 Изоляция воздуховодов
Сведения об изоляции воздуховодов описаны в 6.2.5.
6.2.25 Система отопления
6.2.25.1 Трубопровод
Элементы трубопровода системы отопления приведены в 6.2.20.
6.2.25.2 Отопительные приборы
Отопительные приборы должны соответствовать сущности IfcSpaceHeater и одному из следующих типов:
PredefinedType:
CONVECTOR
-
конвектор, электрообогреватель;
RADIATOR
-
радиатор, регистр.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcSpaceHeater должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 45.
Таблица 45
Параметры отопительных приборов в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_SpaceHeaterTypeCommon
Общие атрибуты отопительного прибора
6 Теплоноситель
HeatTransferMedium
С4, С12, С13
7 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
8 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
9 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
10 Код изделия
RUS_ItemCode
С8, С9
11 Код вида работ
RUS_LaborCode
С8, С9
12 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
13 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
14 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
15 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
16 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
17 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
18 Номер захватки
RUS_DivisionNumber
С9, С10, С11
19 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
20 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
21 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
22 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
23 Диапазон рабочих температур
RUS_OpertionTemperatureRange
С12, С13
24 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
25 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
26 Дата ремонта
RUS_RepairDate
С12, С13
27 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
28 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
29 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSizeCommon
Дополнительные общие параметры номинальных размеров элемента
30 Номинальная длина
RUS_NominalLength
С2, С3, С6, С8
31 Номинальная ширина
RUS_NominalWidth
С2, С3, С6, С8
32 Номинальная высота
RUS_NominalHeight
С2, С3, С6, С8
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
33 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
34 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
35 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_SpaceHeaterBaseQuantities
Стандартные количественные параметры
36 Длина
Length
С1, С2, С6
37 Масса изделия
GrossWeight
С3, С4
38 Масса изделия с заполнением рабочей средой
NetWeight
С3, С4
6.2.25.3 Теплообменник
Теплообменник должен соответствовать сущности IfcHeatExchanger и одному из следующих типов:
PredefinedType:
PLATE
-
пластинчатый теплообменник;
SHELLANDTUBE
-
кожухотрубный теплообменник.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcHeatExchanger должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 46.
Таблица 46
Параметры теплообменника в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_HeatExchangerTypeCommon
Общие атрибуты теплообменника
6 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
7 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
8 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
9 Код изделия
RUS_ItemCode
С8, С9
10 Код вида работ
RUS_LaborCode
С8, С9
11 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
12 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
13 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
14 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
15 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
16 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
17 Номер захватки
RUS_DivisionNumber
С9, С10, С11
18 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
19 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
20 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
21 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
22 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
23 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
24 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
25 Дата ремонта
RUS_RepairDate
С12, С13
26 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
27 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
28 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSizeCommon
Дополнительные общие параметры номинальных размеров элемента
29 Номинальная длина
RUS_NominalLength
С2, С3, С6, С8
30 Номинальная ширина
RUS_NominalWidth
С2, С3, С6, С8
31 Номинальная высота
RUS_NominalHeight
С2, С3, С6, С8
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
32 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
33 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
34 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_HeatExchangerBaseQuantities
Стандартные количественные параметры
35 Масса изделия
GrossWeight
С3, С4
6.2.25.4 Элеватор
Элеватор должен соответствовать сущности IfcPipeFitting и иметь параметры, указанные в 6.2.20.2.
6.2.25.5 Котел, водонагреватель, бойлер
Котел, водонагреватель (кроме газовой колонки), бойлер должны соответствовать сущности IfcBoiler и одному из следующих типов:
PredefinedType:
WATER
-
водяной котел;
STEAM
-
паровой котел.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcBoiler должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 47.
Таблица 47
Параметры котла, водонагревателя, бойлера в сценариях
применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_BoilerTypeCommon
Общие атрибуты котла
6 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
7 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
8 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
9 Код изделия
RUS_ItemCode
С8, С9
10 Код вида работ
RUS_LaborCode
С8, С9
11 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
12 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
13 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
14 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
15 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
16 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
17 Номер захватки
RUS_DivisionNumber
С9, С10, С11
18 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
19 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
20 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
21 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
22 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
23 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
24 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
25 Дата ремонта
RUS_RepairDate
С12, С13
26 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
27 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
28 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSizeCommon
Дополнительные общие параметры номинальных размеров элемента
29 Номинальная длина
RUS_NominalLength
С2, С3, С6, С8
30 Номинальная ширина
RUS_NominalWidth
С2, С3, С6, С8
31 Номинальная высота
RUS_NominalHeight
С2, С3, С6, С8
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
32 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
33 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
34 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_BoilerBaseQuantities
Стандартные количественные параметры
35 Длина
Length
С1, С2, С6
36 Масса изделия
GrossWeight
С3, С4
37 Масса изделия с заполнением рабочей средой
NetWeight
С3, С4
6.2.26 Система газоснабжения
6.2.26.1 Трубопровод
Элементы трубопровода системы газоснабжения описаны в 6.2.20.
6.2.26.2 Газовая плита, газовый проточный водонагреватель
Газовая плита, газовый проточный водонагреватель должны соответствовать сущности IfcBurner и соответствующему типу ObjectType:
PredefinedType:
USERDEFINED
-
пользовательский тип;
ObjectType:
GASCOOCKER
-
газовая плита;
GASWATERHEATER
-
газовый проточный водонагреватель.
При необходимости внесения пользовательского типа сущности - см. 5.4.4 настоящего стандарта.
Элемент IfcBurner должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 48.
Таблица 48
Параметры газовой плиты, газового проточного водонагревателя
в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_BurnerTypeCommon
Общие атрибуты газовой плиты, газового проточного водонагревателя
6 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
7 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
8 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
9 Код изделия
RUS_ItemCode
С8, С9
10 Код вида работ
RUS_LaborCode
С8, С9
11 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
12 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
13 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
14 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
15 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
16 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
17 Номер захватки
RUS_DivisionNumber
С9, С10, С11
18 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
19 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
20 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
21 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
22 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
23 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
24 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
25 Дата ремонта
RUS_RepairDate
С12, С13
26 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
27 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
28 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSizeCommon
Дополнительные общие параметры номинальных размеров элемента
29 Номинальная длина
RUS_NominalLength
С2, С3, С6, С8
30 Номинальная ширина
RUS_NominalWidth
С2, С3, С6, С8
31 Номинальная высота
RUS_NominalHeight
С2, С3, С6, С8
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
32 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
33 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
34 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_BurnerBaseQuantities
Стандартные количественные параметры
35 Масса изделия
GrossWeight
С3, С4
6.2.27 Расширительный бак, резервуар, цистерна
Расширительный бак, резервуар, цистерна должны соответствовать сущности IfcTank и одному из следующих типов:
PredefinedType:
BASIN
-
резервуар открытого типа, аэротенк;
BREAKPRESSURE
-
бак разрыва струи;
EXPANSION
-
расширительный бак;
FEEDANDEXPANSION
-
бак подпиточной воды;
PRESSUREVESSEL
-
напорный бак;
STORAGE
-
хранилище воды;
VESSEL
-
резервуар закрытого типа, цистерна.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcTank должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 49.
Таблица 49
Параметры резервуара в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_TankTypeCommon
Общие атрибуты резервуара
6 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
7 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
8 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
9 Код изделия
RUS_ItemCode
С8, С9
10 Код вида работ
RUS_LaborCode
С8, С9
11 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
12 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
13 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
14 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
15 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
16 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
17 Номер захватки
RUS_DivisionNumber
С9, С10, С11
18 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
19 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
20 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
21 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
22 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
23 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
24 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
25 Дата ремонта
RUS_RepairDate
С12, С13
26 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
27 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
28 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSizeCommon
Дополнительные общие параметры номинальных размеров элемента
29 Номинальная длина
RUS_NominalLength
С2, С3, С6, С8
30 Номинальная ширина
RUS_NominalWidth
С2, С3, С6, С8
31 Номинальная высота
RUS_NominalHeight
С2, С3, С6, С8
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
32 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
33 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
34 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_TankBaseQuantities
Стандартные количественные параметры
35 Длина
Length
С1, С2, С6
36 Масса изделия
GrossWeight
С3, С4
37 Масса изделия с заполнением рабочей средой
NetWeight
С3, С4
6.2.28 Насосы
Насосы должны соответствовать сущности IfcPump и одному из следующих типов:
PredefinedType:
CIRCULATOR
-
центробежный насос;
ENDSUCTION
-
насос одностороннего всасывания, насос торцевого всасывания;
SPLITCASE
-
двухагрегатный насос;
SUBMERSIBLEPUMP
-
погружной насос;
SUMPPUMP
-
водоотливной насос;
VERTICALINLINE
-
вертикальный линейный насос;
VERTICALTURBINE
-
вертикальный турбонасос.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcPump должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 50.
Таблица 50
Параметры насоса в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_PumpTypeCommon
Общие атрибуты насоса
6 Диапазон температур
TemperatureRange
С6
7 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
8 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
9 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
10 Код изделия
RUS_ItemCode
С8, С9
11 Код вида работ
RUS_LaborCode
С8, С9
12 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
13 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
14 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
15 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
16 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
17 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
18 Номер захватки
RUS_DivisionNumber
С9, С10, С11
19 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
20 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
21 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
22 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
23 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
24 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
25 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
26 Дата ремонта
RUS_RepairDate
С12, С13
27 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
28 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
29 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSizeCommon
Дополнительные общие параметры номинальных размеров элемента
30 Номинальная длина
RUS_NominalLength
С2, С3, С6, С8
31 Номинальная ширина
RUS_NominalWidth
С2, С3, С6, С8
32 Номинальная высота
RUS_NominalHeight
С2, С3, С6, С8
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
33 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
34 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
35 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_PumpBaseQuantities
Стандартные количественные параметры
36 Масса изделия
GrossWeight
С3, С4
6.2.29 Приборы учета, счетчики
Приборы учета, счетчики должны соответствовать сущности IfcFlowMeter и одному из следующих типов:
PredefinedType:
ENERGYMETER
-
электросчетчик;
GASMETER
-
газовый счетчик;
OILMETER
-
масляный счетчик;
WATERMETER
-
счетчик воды.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcFlowMeter должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 51.
Таблица 51
Параметры приборов учета, счетчиков
в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13, С17
2 Материал
Material
С6, С17
3 Описание
Description
С6, С17
4 Предопределенный тип
PredefinedType
С2, С17
5 Тип объекта
ObjectType
С2, С17
Pset_FlowMeterTypeCommon
Общие атрибуты прибора учета
6 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
7 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
8 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
9 Код изделия
RUS_ItemCode
С8, С9
10 Код вида работ
RUS_LaborCode
С8, С9
11 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
12 Назначенный срок службы
ExpectedServiceLife
С12, С13, С17, С18
13 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
14 Заводской номер
SerialNumber
С12, С13, С17
Pset_ManufacturerTypeInformation
Сведения о производителе
15 Завод-изготовитель
Manufacturer
С6, С12, С13, С17
Pset_Warranty
Сведения о гарантии
16 Гарантийный срок
WarrantyPeriod
С12, С13, С17
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
17 Номер захватки
RUS_DivisionNumber
С9, С10, С11
18 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
19 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
20 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
21 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
22 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
23 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
24 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
25 Дата ремонта
RUS_RepairDate
С12, С13
26 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
27 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
28 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSizeCommon
Дополнительные общие параметры номинальных размеров элемента
29 Номинальная длина
RUS_NominalLength
С2, С3, С6, С8
30 Номинальная ширина
RUS_NominalWidth
С2, С3, С6, С8
31 Номинальная высота
RUS_NominalHeight
С2, С3, С6, С8
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
32 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
33 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
34 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_FlowMeterBaseQuantities
Стандартные количественные параметры
35 Масса изделия
GrossWeight
С3, С4
6.2.30 Контрольно-измерительные приборы
Контрольно-измерительные приборы должны соответствовать сущности IfcFlowInstrument и одному из следующих типов:
PredefinedType:
PRESSUREGAUGE
-
манометр;
THERMOMETER
-
термометр;
AMMETER
-
амперметр;
FREQUENCYMETER
-
частотомер;
POWERFACTORMETER
-
измеритель коэффициента мощности;
PHASEANGLEMETER
-
фазометр;
VOLTMETER_PEAK
-
вольтметр пикового напряжения;
VOLTMETER_RMS
-
вольтметр эффективного значения напряжения;
COMBINED
-
комбинированный измеритель;
VOLTMETER
-
вольтметр.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcFlowInstrument должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 52.
Таблица 52
Параметры контрольно-измерительных приборов в сценариях
применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_FlowMeterTypeCommon
Общие атрибуты прибора учета
6 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
7 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
8 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
9 Код изделия
RUS_ItemCode
С8, С9
10 Код вида работ
RUS_LaborCode
С8, С9
11 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
12 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
13 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
14 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
15 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
16 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
17 Номер захватки
RUS_DivisionNumber
С9, С10, С11
18 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
19 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
20 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
21 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
22 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
23 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
24 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
25 Дата ремонта
RUS_RepairDate
С12, С13
26 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
27 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
28 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSizeCommon
Дополнительные общие параметры номинальных размеров элемента
29 Номинальная длина
RUS_NominalLength
С2, С3, С6, С8
30 Номинальная ширина
RUS_NominalWidth
С2, С3, С6, С8
31 Номинальная высота
RUS_NominalHeight
С2, С3, С6, С8
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
32 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
33 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
34 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_FlowMeterBaseQuantities
Стандартные количественные параметры
35 Масса изделия
GrossWeight
С3, С4
6.2.31 Система электроснабжения
6.2.31.1 Электрические кабели и провода
Электрические кабели и провода должны соответствовать сущности IfcCableSegment и одному из следующих типов:
PredefinedType:
BUSBARSEGMENT
-
шина;
CABLESEGMENT
-
кабель;
CONDUCTORSEGMENT
-
провод;
CORESEGMENT
-
жила.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcCableSegment должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 53.
Таблица 53
Параметры кабелей в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_CableSegmentTypeCommon
Общие атрибуты кабеля
6 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
7 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
8 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
9 Код изделия
RUS_ItemCode
С8, С9
10 Код вида работ
RUS_LaborCode
С8, С9
11 Обозначение стандарта
RUS_GOST
С3, С6
RPset_FireSafetyCommon
Дополнительные общие сведения о пожарной безопасности
12 Огнестойкая кабельная линия
RUS_FireResistantCableLine
С2, С6, С21
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
13 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
14 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
15 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
16 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
17 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
18 Номер захватки
RUS_DivisionNumber
С9, С10, С11
19 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
20 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
21 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
22 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
23 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
24 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
25 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
26 Дата ремонта
RUS_RepairDate
С12, С13
27 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
28 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
29 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
30 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
31 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
32 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_CableSegmentBaseQuantities
Стандартные количественные параметры
33 Длина
Length
С1, С2, С3, С6, С8
34 Масса изделия
GrossWeight
С3, С4
6.2.31.2 Кабельные соединения
Электрические кабели и провода должны соответствовать сущности IfcCableFitting и одному из следующих типов:
PredefinedType:
CONNECTOR
-
соединитель;
ENTRY
-
ввод;
EXIT
-
вывод;
JUNCTION
-
клеммник;
TRANSITION
-
кабельный переход.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcCableFitting должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 54.
Таблица 54
Параметры кабельных соединений в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_CableFittingTypeCommon
Общие атрибуты кабеля
6 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
7 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
8 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
9 Код изделия
RUS_ItemCode
С8, С9
10 Код вида работ
RUS_LaborCode
С8, С9
11 Обозначение стандарта
RUS_GOST
С3, С6
RPset_FireSafetyCommon
Дополнительные общие сведения о пожарной безопасности
12 Огнестойкая кабельная линия
RUS_FireResistantCableLine
С2, С6, С21
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
13 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
14 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
15 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
16 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
17 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
18 Номер захватки
RUS_DivisionNumber
С9, С10, С11
19 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
20 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
21 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
22 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
23 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
24 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
25 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
26 Дата ремонта
RUS_RepairDate
С12, С13
27 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
28 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
29 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
30 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
31 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
32 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_CableFittingBaseQuantities
Стандартные количественные параметры
33 Масса изделия
GrossWeight
С2
6.2.31.3 Кабеленесущие системы
Кабеленесущие системы должны соответствовать сущности IfcCableCarrierSegment и одному из следующих типов:
PredefinedType:
CABLELADDERSEGMENT
-
лоток лестничный;
CABLETRAYSEGMENT
-
лоток листовой;
CABLETRUNKINGSEGMENT
-
кабель-канал, короб;
CONDUITSEGMENT
-
электромонтажная труба.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcCableCarrierSegment должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 55.
Таблица 55
Параметры кабеленесущей системы в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_CableCarrierSegmentTypeCommon
Общие атрибуты кабеленесущих систем
6 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
7 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
8 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
9 Код изделия
RUS_ItemCode
С8, С9
10 Код вида работ
RUS_LaborCode
С8, С9
11 Обозначение стандарта
RUS_GOST
С3, С6
RPset_FireSafetyCommon
Дополнительные общие сведения о пожарной безопасности
12 Огнестойкая кабельная линия
RUS_FireResistantCableLine
С2, С6, С21
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
13 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
14 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
15 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
16 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
17 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
18 Номер захватки
RUS_DivisionNumber
С9, С10, С11
19 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
20 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
21 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
22 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
23 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
24 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
25 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
26 Дата ремонта
RUS_RepairDate
С12, С13
27 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
28 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
29 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
30 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
31 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
32 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_CableCarrierSegmentBaseQuantities
Стандартные количественные параметры
33 Длина
Length
С1, С2, С3, С6, С8
34 Масса изделия
GrossWeight
С3, С4
6.2.31.4 Соединения кабеленесущих систем
Соединения кабеленесущих систем должны соответствовать сущности IfcCableCarrierFitting и одному из следующих типов:
PredefinedType:
BEND
-
угол;
CROSS
-
крестовина;
REDUCER
-
переход;
TEE
-
тройник.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcCableCarrierFitting должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 56.
Таблица 56
Параметры соединений кабеленесущей системы в сценариях
применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_CableCarrierFittingTypeCommon
Общие атрибуты соединений кабеленесущих систем
6 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
7 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
8 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
9 Код изделия
RUS_ItemCode
С8, С9
10 Код вида работ
RUS_LaborCode
С8, С9
11 Обозначение стандарта
RUS_GOST
С3, С6
RPset_FireSafetyCommon
Дополнительные общие сведения о пожарной безопасности
12 Огнестойкая кабельная линия
RUS_FireResistantCableLine
С2, С6, С21
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
13 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
14 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
15 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
16 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
17 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
18 Номер захватки
RUS_DivisionNumber
С9, С10, С11
19 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
20 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
21 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
22 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
23 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
24 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
25 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
26 Дата ремонта
RUS_RepairDate
С12, С13
27 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
28 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
29 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
30 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
31 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
32 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_CableCarrierFittingBaseQuantities
Стандартные количественные параметры
33 Масса изделия
GrossWeight
С3, С4
6.2.32 Бытовые электроприборы
Бытовые электроприборы должны соответствовать сущности IfcElectricAppliance и одному из следующих типов:
PredefinedType:
DISHWASHER
-
посудомоечная машина;
ELECTRICCOOKER
-
электрическая плита;
FREESTANDINGELECTRICHEATER
-
портативный электрообогреватель;
FREESTANDINGFAN
-
комнатный вентилятор;
FREESTANDINGWATERHEATER
-
портативный водонагреватель;
FREESTANDINGWATERCOOLER
-
кулер;
FREEZER
-
морозильная камера;
FRIDGE_FREEZER
-
холодильник с морозильной камерой;
HANDDRYER
-
сушилка для рук;
KITCHENMACHINE
-
кухонный комбайн;
MICROWAVE
-
микроволновая печь;
PHOTOCOPIER
-
фотокопировальный аппарат (ксерокс);
REFRIGERATOR
-
холодильник;
TUMBLEDRYER
-
сушилка;
VENDINGMACHINE
-
торговый автомат;
WASHINGMACHINE
-
стиральная машина.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcElectricAppliance должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 57.
Таблица 57
Параметры бытовых электроприборов в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_ElectricApplianceTypeCommon
Общие атрибуты бытовых электроприборов
6 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
7 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
8 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
9 Код изделия
RUS_ItemCode
С8, С9
10 Код вида работ
RUS_LaborCode
С8, С9
11 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
12 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
13 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
14 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
15 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
16 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
17 Номер захватки
RUS_DivisionNumber
С9, С10, С11
18 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
19 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
20 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
21 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
22 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
23 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
24 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
25 Дата ремонта
RUS_RepairDate
С12, С13
26 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
27 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
28 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSizeCommon
Дополнительные общие параметры номинальных размеров элемента
29 Номинальная длина
RUS_NominalLength
С2, С3, С6, С8
30 Номинальная ширина
RUS_NominalWidth
С2, С3, С6, С8
31 Номинальная высота
RUS_NominalHeight
С2, С3, С6, С8
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
32 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
33 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
34 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_ElectricApplianceBaseQuantities
Стандартные количественные параметры
35 Масса изделия
GrossWeight
С3, С4
6.2.33 Телекоммуникационные устройства
Телекоммуникационные устройства должны соответствовать сущности IfcCommunicationsAppliance и одному из следующих типов:
PredefinedType:
ANTENNA
-
антенна;
COMPUTER
-
компьютер;
FAX
-
факс;
GATEWAY
-
сетевой шлюз;
MODEM
-
модем;
NETWORKAPPLIANCE
-
сетевое устройство;
NETWORKBRIDGE
-
сетевой мост;
NETWORKHUB
-
сетевой концентратор (хаб);
PRINTER
-
принтер;
REPEATER
-
повторитель сигнала;
ROUTER
-
маршрутизатор (роутер);
SCANNER
-
сканер.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcCommunicationsAppliance должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 58.
Таблица 58
Параметры телекоммуникационных устройств в сценариях
применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_CommunicationsApplianceTypeCommon
Общие атрибуты телекоммуникационных устройств
6 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
7 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
8 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
9 Код изделия
RUS_ItemCode
С8, С9
10 Код вида работ
RUS_LaborCode
С8, С9
11 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
12 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
13 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
14 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
15 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
16 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
17 Номер захватки
RUS_DivisionNumber
С9, С10, С11
18 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
19 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
20 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
21 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
22 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
23 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
24 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
25 Дата ремонта
RUS_RepairDate
С12, С13
26 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
27 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
28 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSizeCommon
Дополнительные общие параметры номинальных размеров элемента
29 Номинальная длина
RUS_NominalLength
С2, С3, С6, С8
30 Номинальная ширина
RUS_NominalWidth
С2, С3, С6, С8
31 Номинальная высота
RUS_NominalHeight
С2, С3, С6, С8
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
32 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
33 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
34 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_CommunicationsApplianceBaseQuantities
Стандартные количественные параметры
35 Масса изделия
GrossWeight
С3, С4
6.2.34 Трансформаторы
Трансформаторы должны соответствовать сущности IfcTransformer и одному из следующих типов:
PredefinedType:
CURRENT
-
трансформатор тока;
FREQUENCY
-
частотный преобразователь;
INVERTER
-
инвертор (обратный преобразователь);
RECTIFIER
-
выпрямительный трансформатор;
VOLTAGE
-
трансформатор напряжения.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcTransformer должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 59.
Таблица 59
Параметры трансформатора в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_TransformerTypeCommon
Общие атрибуты трансформатора
6 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
7 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
8 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
9 Код изделия
RUS_ItemCode
С8, С9
10 Код вида работ
RUS_LaborCode
С8, С9
11 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
12 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
13 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
14 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
15 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
16 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
17 Номер захватки
RUS_DivisionNumber
С9, С10, С11
18 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
19 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
20 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
21 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
22 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
23 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
24 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
25 Дата ремонта
RUS_RepairDate
С12, С13
26 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
27 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
28 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSizeCommon
Дополнительные общие параметры номинальных размеров элемента
29 Номинальная длина
RUS_NominalLength
С2, С3, С6, С8
30 Номинальная ширина
RUS_NominalWidth
С2, С3, С6, С8
31 Номинальная высота
RUS_NominalHeight
С2, С3, С6, С8
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
32 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
33 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
34 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_TransformerBaseQuantities
Стандартные количественные параметры
35 Масса изделия
GrossWeight
С3, С4
6.2.35 Автономные источники питания
Автономные источники питания должны соответствовать сущности IfcElectricFlowStorageDevice и одному из следующих типов:
PredefinedType:
BATTERY
-
батарея, аккумуляторная батарея;
CAPACITORBANK
-
батарея конденсаторов;
HARMONICFILTER
-
фильтр подавления гармоник;
INDUCTORBANK
-
индукционное зарядное устройство (беспроводное зарядное устройство);
UPS
-
источник бесперебойного питания.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcElectricFlowStorageDevice должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 60.
Таблица 60
Параметры автономного источника питания в сценариях
применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_ElectricFlowStorageDeviceTypeCommon
Общие атрибуты автономного источника питания
6 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
7 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
8 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9, С22
9 Код изделия
RUS_ItemCode
С8, С9, С22
10 Код вида работ
RUS_LaborCode
С8, С9
11 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
12 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
13 Этап жизненного цикла
LifeCyclePhase
С18, С22
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
14 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation Сведения о производителе
15 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
16 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
17 Номер захватки
RUS_DivisionNumber
С9, С10, С11
18 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
19 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
20 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
21 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
22 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
23 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
24 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
25 Дата ремонта
RUS_RepairDate
С12, С13
26 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
27 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
28 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSizeCommon
Дополнительные общие параметры номинальных размеров элемента
29 Номинальная длина
RUS_NominalLength
С2, С3, С6, С8
30 Номинальная ширина
RUS_NominalWidth
С2, С3, С6, С8
31 Номинальная высота
RUS_NominalHeight
С2, С3, С6, С8
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
32 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
33 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
34 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_ElectricFlowStorageDeviceBaseQuantities
Стандартные количественные параметры
35 Масса изделия
GrossWeight
С3, С4
6.2.36 Солнечные источники энергии
Солнечные источники энергии должны соответствовать сущности IfcSolarDevice и одному из следующих типов:
PredefinedType:
SOLARCOLLECTOR
-
солнечный коллектор, гелиоустановка;
SOLARPANEL
-
солнечная батарея, солнечная панель, фотогальваническая панель
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcSolarDevice должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 61.
Таблица 61
Параметры солнечного источника энергии в сценариях
применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_SolarDeviceTypeCommon
Общие атрибуты солнечного источника энергии
6 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
7 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
8 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
9 Код изделия
RUS_ItemCode
С8, С9
10 Код вида работ
RUS_LaborCode
С8, С9
11 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
12 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
13 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
14 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
15 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
16 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
17 Номер захватки
RUS_DivisionNumber
С9, С10, С11
18 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
19 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
20 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
21 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
22 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
23 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
24 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
25 Дата ремонта
RUS_RepairDate
С12, С13
26 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
27 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
28 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSizeCommon
Дополнительные общие параметры номинальных размеров элемента
29 Номинальная длина
RUS_NominalLength
С2, С3, С6, С8
30 Номинальная ширина
RUS_NominalWidth
С2, С3, С6, С8
31 Номинальная высота
RUS_NominalHeight
С2, С3, С6, С8
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
32 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
33 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
34 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_SolarDeviceBaseQuantities
Стандартные количественные параметры
35 Площадь солнечной панели, общая
GrossArea
С4, С6
36 Масса изделия
GrossWeight
С3, С4
6.2.37 Аудио-, видеосистемы
Аудио-, видеосистемы должны соответствовать сущности IfcAudioVisualAppliance и одному из следующих типов:
PredefinedType:
AMPLIFIER
-
усилитель;
CAMERA
-
видеокамера;
DISPLAY
-
дисплей;
MICROPHONE
-
микрофон;
PLAYER
-
проигрыватель;
PROJECTOR
-
проектор;
RECEIVER
-
приемник;
SPEAKER
-
громкоговоритель, колонка;
SWITCHER
-
переключатель;
TELEPHONE
-
телефон;
TUNER
-
тюнер.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcAudioVisualAppliance должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 62.
Таблица 62
Параметры аудио-, видеосистем в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_AudioVisualApplianceTypeCommon
Общие атрибуты аудио-, видеосистем
6 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
7 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
8 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
9 Код изделия
RUS_ItemCode
С8, С9
10 Код вида работ
RUS_LaborCode
С8, С9
11 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
12 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
13 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
14 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
15 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
16 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
17 Номер захватки
RUS_DivisionNumber
С9, С10, С11
18 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
19 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
20 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
21 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
22 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
23 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
24 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
25 Дата ремонта
RUS_RepairDate
С12, С13
26 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
27 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
28 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSizeCommon
Дополнительные общие параметры номинальных размеров элемента
29 Номинальная длина
RUS_NominalLength
С2, С3, С6, С8
30 Номинальная ширина
RUS_NominalWidth
С2, С3, С6, С8
31 Номинальная высота
RUS_NominalHeight
С2, С3, С6, С8
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
32 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
33 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
34 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_AudioVisualApplianceBaseQuantities
Стандартные количественные параметры
35 Масса изделия
GrossWeight
С3, С4
6.2.38 Электроосвещение
6.2.38.1 Осветительные приборы
Осветительные приборы должны соответствовать сущности IfcLightFixture и одному из следующих типов:
PredefinedType:
POINTSOURCE
-
точечный светильник;
DIRECTIONSOURCE
-
источник направленного света;
SECURITYLIGHTING
-
аварийное освещение, дежурное освещение.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcLightFixture должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 63.
Таблица 63
Параметры осветительного прибора в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_LightFixtureTypeCommon
Общие атрибуты осветительного прибора
6 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
7 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
8 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
9 Код изделия
RUS_ItemCode
С8, С9
10 Код вида работ
RUS_LaborCode
С8, С9
11 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
12 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
13 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
14 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
15 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
16 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
17 Номер захватки
RUS_DivisionNumber
С9, С10, С11
18 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
19 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
20 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
21 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
22 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
23 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
24 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
25 Дата ремонта
RUS_RepairDate
С12, С13
26 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
27 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
28 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSizeCommon
Дополнительные общие параметры номинальных размеров элемента
29 Номинальная длина
RUS_NominalLength
С2, С3, С6, С8
30 Номинальная ширина
RUS_NominalWidth
С2, С3, С6, С8
31 Номинальная высота
RUS_NominalHeight
С2, С3, С6, С8
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
32 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
33 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
34 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_LightFixtureBaseQuantities
Стандартные количественные параметры
35 Масса изделия
GrossWeight
С3, С4
6.2.38.2 Лампы
Лампы должны соответствовать сущности IfcLamp и одному из следующих типов:
PredefinedType:
COMPACTFLUORESCENT
-
компактная газоразрядная лампа;
FLUORESCENT
-
газоразрядная лампа;
HALOGEN
-
галогенная лампа;
HIGHPRESSUREMERCURY
-
ртутная лампа высокого давления;
HIGHPRESSURESODIUM
-
натриевая лампа высокого давления;
LED
-
светодиодная лампа (LED-лампа);
METALHALIDE
-
металлогалоидная лампа, металлогалогенная лампа;
OLED
-
OLED-лампа;
TUNGSTENFILAMENT
-
лампа накаливания.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcLamp должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 64.
Таблица 64
Параметры ламп в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_LampTypeCommon
Общие атрибуты лампы
6 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
7 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
8 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
9 Код изделия
RUS_ItemCode
С8, С9
10 Код вида работ
RUS_LaborCode
С8, С9
11 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
12 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
13 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
14 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
15 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
16 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
17 Номер захватки
RUS_DivisionNumber
С9, С10, С11
18 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
19 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
20 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
21 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
22 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
23 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
24 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
25 Дата ремонта
RUS_RepairDate
С12, С13
26 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
27 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
28 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSizeCommon
Дополнительные общие параметры номинальных размеров элемента
29 Номинальная длина
RUS_NominalLength
С2, С3, С6, С8
30 Номинальная ширина
RUS_NominalWidth
С2, С3, С6, С8
31 Номинальная высота
RUS_NominalHeight
С2, С3, С6, С8
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
32 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
33 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
34 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_LampBaseQuantities
Стандартные количественные параметры
35 Масса изделия
GrossWeight
С3, С4
6.2.39 Устройства защиты электросети
Устройства защиты электросети должны соответствовать сущности IfcProtectiveDevice и одному из следующих типов:
PredefinedType:
CIRCUITBREAKER
-
автоматический выключатель;
EARTHLEAKAGECIRCUITBREAKER
-
автоматический выключатель от утечки тока на землю, устройство защиты от утечки тока на землю;
EARTHINGSWITCH
-
выключатель заземления, переключатель заземления
FUSEDISCONNECTOR
-
предохранитель-разъединитель;
RESIDUALCURRENTCIRCUITBREAKER
-
автоматический выключатель остаточных токов;
RESIDUALCURRENTSWITCH
-
реле остаточного тока, выключатель замыкания на землю, выключатель дифференциального тока;
VARISTOR
-
варистор.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcProtectiveDevice должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 65.
Таблица 65
Параметры устройств защиты электросети в сценариях
применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_ProtectiveDeviceTypeCommon
Общие атрибуты устройства защиты электросети
6 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
7 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
8 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
9 Код изделия
RUS_ItemCode
С8, С9
10 Код вида работ
RUS_LaborCode
С8, С9
11 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
12 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
13 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
14 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
15 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
16 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
17 Номер захватки
RUS_DivisionNumber
С9, С10, С11
18 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
19 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
20 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
21 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
22 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
23 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
24 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
25 Дата ремонта
RUS_RepairDate
С12, С13
26 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
27 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
28 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSizeCommon
Дополнительные общие параметры номинальных размеров элемента
29 Номинальная длина
RUS_NominalLength
С2, С3, С6, С8
30 Номинальная ширина
RUS_NominalWidth
С2, С3, С6, С8
31 Номинальная высота
RUS_NominalHeight
С2, С3, С6, С8
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
32 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
33 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
34 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_ProtectiveDeviceBaseQuantities
Стандартные количественные параметры
35 Масса изделия
GrossWeight
С3, С4
6.2.40 Устройства защиты вентиляции
Устройства защиты вентиляции должны соответствовать сущности IfcStackTerminal и одному из следующих типов:
PredefinedType:
BIRDCAGE
-
дымник с клеткой от птиц;
COWL
-
колпак, дефлектор;
RAINWATERHOPPER
-
воронка водосборная.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcStackTerminal должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 66.
Таблица 66
Параметры устройств защиты вентиляции в сценариях
применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_StackTerminalTypeCommon
Общие атрибуты устройства защиты вентиляции
6 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
7 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
8 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
9 Код изделия
RUS_ItemCode
С8, С9
10 Код вида работ
RUS_LaborCode
С8, С9
11 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
12 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
13 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
14 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
15 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
16 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
17 Номер захватки
RUS_DivisionNumber
С9, С10, С11
18 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
19 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
20 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
21 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
22 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
23 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
24 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
25 Дата ремонта
RUS_RepairDate
С12, С13
26 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
27 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
28 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSizeCommon
Дополнительные общие параметры номинальных размеров элемента
29 Номинальная длина
RUS_NominalLength
С2, С3, С6, С8
30 Номинальная ширина
RUS_NominalWidth
С2, С3, С6, С8
31 Номинальная высота
RUS_NominalHeight
С2, С3, С6, С8
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
32 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
33 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
34 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_StackTerminalBaseQuantities
Стандартные количественные параметры
35 Масса изделия
GrossWeight
С3, С4
6.2.41 Вводно-распределительные устройства
Вводно-распределительные устройства сети электроснабжения должны соответствовать сущности IfcElectricDistributionBoard и одному из следующих типов:
PredefinedType:
CONSUMERUNIT
-
распределительная коробка;
DISTRIBUTIONBOARD
-
распределительный щит;
MOTORCONTROLCENTRE
-
щит управления электродвигателями;
SWITCHBOARD
-
коммутатор.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcElectricDistributionBoard должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 67.
Таблица 67
Параметры вводно-распределительных устройств в сценариях
применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_ElectricDistributionBoardTypeCommon
Общие атрибуты вводно-распределительного устройства
6 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
7 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
8 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
9 Код изделия
RUS_ItemCode
С8, С9
10 Код вида работ
RUS_LaborCode
С8, С9
11 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
12 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
13 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
14 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
15 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
16 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
17 Номер захватки
RUS_DivisionNumber
С9, С10, С11
18 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
19 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
20 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
21 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
22 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
23 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
24 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
25 Дата ремонта
RUS_RepairDate
С12, С13
26 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
27 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
28 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSizeCommon
Дополнительные общие параметры номинальных размеров элемента
29 Номинальная длина
RUS_NominalLength
С2, С3, С6, С8
30 Номинальная ширина
RUS_NominalWidth
С2, С3, С6, С8
31 Номинальная высота
RUS_NominalHeight
С2, С3, С6, С8
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
32 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
33 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
34 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_ElectricDistributionBoardBaseQuantities
Стандартные количественные параметры
35 Масса изделия
GrossWeight
С3, С4
6.2.42 Электрогенераторы
Электрогенераторы должны соответствовать сущности IfcElectricGenerator и одному из следующих типов:
PredefinedType:
ENGINEGENERATOR
-
дизельный электрогенератор, дизельная электростанция, бензиновый генератор;
STANDALONE
-
автономный электрогенератор.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcElectricGenerator должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 68.
Таблица 68
Параметры электрогенератора в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_ElectricGeneratorTypeCommon
Общие атрибуты электрогенератора
6 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
7 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
8 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
9 Код изделия
RUS_ItemCode
С8, С9
10 Код вида работ
RUS_LaborCode
С8, С9
11 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
12 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
13 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
14 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
15 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
16 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
17 Номер захватки
RUS_DivisionNumber
С9, С10, С11
18 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
19 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
20 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
21 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
22 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
23 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
24 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
25 Дата ремонта
RUS_RepairDate
С12, С13
26 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
27 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
28 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSizeCommon
Дополнительные общие параметры номинальных размеров элемента
29 Номинальная длина
RUS_NominalLength
С2, С3, С6, С8
30 Номинальная ширина
RUS_NominalWidth
С2, С3, С6, С8
31 Номинальная высота
RUS_NominalHeight
С2, С3, С6, С8
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
32 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
33 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
34 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_ElectricGeneratorBaseQuantities
Стандартные количественные параметры
35 Масса изделия
GrossWeight
С3, С4
6.2.43 Датчики
Датчики должны соответствовать сущности IfcSensor и одному из следующих типов:
PredefinedType:
COSENSOR
-
датчик угарного газа (CO);
CO2SENSOR
-
датчик углекислого газа (CO2);
CONDUCTANCESENSOR
-
датчик электропроводности;
CONTACTSENSOR
-
датчик закрытия/открытия;
FIRESENSOR
-
пожарный датчик;
FLOWSENSOR
-
датчик протечки;
FROSTSENSOR
-
датчик обледенения;
GASSENSOR
-
газоанализатор;
HEATSENSOR
-
датчик тепла;
HUMIDITYSENSOR
-
датчик влажности;
IDENTIFIERSENSOR
-
считыватель карт доступа;
IONCONCENTRATIONSENSOR
-
датчик концентрации ионов;
LEVELSENSOR
-
датчик уровня;
LIGHTSENSOR
-
датчик освещенности;
MOISTURESENSOR
-
датчик увлажненности;
MOVEMENTSENSOR
-
датчик движения;
PHSENSOR
-
датчик кислотности;
PRESSURESENSOR
-
датчик давления;
RADIATIONSENSOR
-
датчик радиации;
RADIOACTIVITYSENSOR
-
датчик радиоактивности;
SMOKESENSOR
-
датчик дыма;
SOUNDSENSOR
-
датчик звука;
TEMPERATURESENSOR
-
датчик температуры;
WINDSENSOR
-
датчик ветра.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcSensor должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 69.
Таблица 69
Параметры датчика в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_SensorTypeCommon
Общие атрибуты датчика
6 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
7 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
8 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
9 Код изделия
RUS_ItemCode
С8, С9
10 Код вида работ
RUS_LaborCode
С8, С9
11 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
12 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
13 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
14 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
15 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
16 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
17 Номер захватки
RUS_DivisionNumber
С9, С10, С11
18 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
19 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
20 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
21 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
22 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
23 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
24 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
25 Дата ремонта
RUS_RepairDate
С12, С13
26 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
27 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
28 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSizeCommon
Дополнительные общие параметры номинальных размеров элемента
29 Номинальная длина
RUS_NominalLength
С2, С3, С6, С8
30 Номинальная ширина
RUS_NominalWidth
С2, С3, С6, С8
31 Номинальная высота
RUS_NominalHeight
С2, С3, С6, С8
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
32 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
33 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
34 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_SensorBaseQuantities
Стандартные количественные параметры
35 Масса изделия
GrossWeight
С3, С4
6.2.44 Извещатели системы сигнализации
Извещатели систем сигнализации должны соответствовать сущности IfcAlarm и одному из следующих типов:
PredefinedType:
BELL
-
звонок;
BREAKGLASSBUTTON
-
ручной пожарный извещатель, кнопочный, с защитным стеклом
LIGHT
-
световая сигнализация, проблесковый маячок;
MANUALPULLBOX
-
ручной пожарный извещатель, рычажный;
SIREN
-
сирена;
WHISTLE
-
свисток.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcAlarm должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 70.
Таблица 70
Параметры извещателей систем сигнализации в сценариях
применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_AlarmTypeCommon
Общие атрибуты извещателя
6 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
7 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
8 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
9 Код изделия
RUS_ItemCode
С8, С9
10 Код вида работ
RUS_LaborCode
С8, С9
11 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
12 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
13 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
14 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
15 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
16 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
17 Номер захватки
RUS_DivisionNumber
С9, С10, С11
18 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
19 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
20 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
21 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
22 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
23 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
24 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
25 Дата ремонта
RUS_RepairDate
С12, С13
26 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
27 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
28 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSizeCommon
Дополнительные общие параметры номинальных размеров элемента
29 Номинальная длина
RUS_NominalLength
С2, С3, С6, С8
30 Номинальная ширина
RUS_NominalWidth
С2, С3, С6, С8
31 Номинальная высота
RUS_NominalHeight
С2, С3, С6, С8
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
32 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
33 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
34 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_AlarmBaseQuantities
Стандартные количественные параметры
35 Масса изделия
GrossWeight
С3, С4
6.2.45 Электродвигатели
Электродвигатели должны соответствовать сущности IfcElectricMotor и одному из следующих типов:
PredefinedType:
DC
-
электродвигатель постоянного тока;
INDUCTION
-
асинхронный электродвигатель, индукционный электродвигатель;
POLYPHASE
-
многофазный электродвигатель, многофазный индукторный электродвигатель, вентильно-индукторный электродвигатель;
RELUCTANCESYNCHRONOUS
-
синхронный реактивный электродвигатель, вентильный реактивный электродвигатель;
SYNCHRONOUS
-
синхронный электродвигатель.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcElectricMotor должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 71.
Таблица 71
Параметры электродвигателей в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_ElectricMotorTypeCommon
Общие атрибуты электродвигателя
6 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
7 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
8 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
9 Код изделия
RUS_ItemCode
С8, С9
10 Код вида работ
RUS_LaborCode
С8, С9
11 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
12 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
13 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
14 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
15 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
16 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
17 Номер захватки
RUS_DivisionNumber
С9, С10, С11
18 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
19 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
20 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
21 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
22 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
23 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
24 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
25 Дата ремонта
RUS_RepairDate
С12, С13
26 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
27 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
28 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSizeCommon
Дополнительные общие параметры номинальных размеров элемента
29 Номинальная длина
RUS_NominalLength
С2, С3, С6, С8
30 Номинальная ширина
RUS_NominalWidth
С2, С3, С6, С8
31 Номинальная высота
RUS_NominalHeight
С2, С3, С6, С8
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
32 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
33 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
34 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_ElectricMotorBaseQuantities
Стандартные количественные параметры
35 Масса изделия
GrossWeight
С3, С4
6.2.46 Выключатели и переключатели
Выключатели и переключатели должны соответствовать сущности IfcSwitchingDevice и одному из следующих типов:
PredefinedType:
CONTACTOR
-
контактор, выключатель, переключатель двухпозиционный;
DIMMERSWITCH
-
диммер;
EMERGENCYSTOP
-
устройство срочного останова;
KEYPAD
-
клавишная панель;
MOMENTARYSWITCH
-
переключатель мгновенного действия, выключатель мгновенного действия;
SELECTORSWITCH
-
селекторный переключатель;
STARTER
-
кнопка запуска;
SWITCHDISCONNECTOR
-
выключатель-разъединитель;
TOGGLESWITCH
-
тумблер.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcSwitchingDevice должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 72.
Таблица 72
Параметры выключателей, переключателей в сценариях
применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_SwitchingDeviceTypeCommon
Общие атрибуты выключателя, переключателя
6 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
7 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
8 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
9 Код изделия
RUS_ItemCode
С8, С9
10 Код вида работ
RUS_LaborCode
С8, С9
11 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
12 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
13 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
14 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
15 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
16 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
17 Номер захватки
RUS_DivisionNumber
С9, С10, С11
18 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
19 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
20 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
21 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
22 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
23 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
24 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
25 Дата ремонта
RUS_RepairDate
С12, С13
26 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
27 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
28 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSizeCommon
Дополнительные общие параметры номинальных размеров элемента
29 Номинальная длина
RUS_NominalLength
С2, С3, С6, С8
30 Номинальная ширина
RUS_NominalWidth
С2, С3, С6, С8
31 Номинальная высота
RUS_NominalHeight
С2, С3, С6, С8
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
32 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
33 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
34 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_SwitchingDeviceBaseQuantities
Стандартные количественные параметры
35 Масса изделия
GrossWeight
С3, С4
6.2.47 Розетки
Розетки должны соответствовать сущности IfcOutlet и одному из следующих типов:
PredefinedType:
AUDIOVISUALOUTLET
-
розетка подключения аудио-, видеооборудования;
COMMUNICATIONSOUTLET
-
коммуникационная розетка;
POWEROUTLET
-
электророзетка;
DATAOUTLET
-
компьютерная розетка;
TELEPHONEOUTLET
-
телефонная розетка.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcOutlet должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 73.
Таблица 73
Параметры розеток в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_OutletTypeCommon
Общие атрибуты розетки
6 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
7 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
8 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
9 Код изделия
RUS_ItemCode
С8, С9
10 Код вида работ
RUS_LaborCode
С8, С9
11 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
12 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
13 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
14 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
15 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
16 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
17 Номер захватки
RUS_DivisionNumber
С9, С10, С11
18 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
19 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
20 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
21 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
22 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
23 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
24 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
25 Дата ремонта
RUS_RepairDate
С12, С13
26 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
27 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
28 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSizeCommon
Дополнительные общие параметры номинальных размеров элемента
29 Номинальная длина
RUS_NominalLength
С2, С3, С6, С8
30 Номинальная ширина
RUS_NominalWidth
С2, С3, С6, С8
31 Номинальная высота
RUS_NominalHeight
С2, С3, С6, С8
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
32 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
33 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
34 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_OutletBaseQuantities
Стандартные количественные параметры
35 Масса изделия
GrossWeight
С3, С4
6.2.48 Распределительные коробки
Распределительные коробки должны соответствовать сущности IfcJunctionBox и одному из следующих типов:
PredefinedType:
DATA
-
телекоммуникационная распределительная коробка;
POWER
-
электрическая распределительная коробка.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcJunctionBox должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 74.
Таблица 74
Параметры распределительной коробки в сценариях
применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_JunctionBoxTypeCommon
Общие атрибуты распределительной коробки
6 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
7 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
8 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
9 Код изделия
RUS_ItemCode
С8, С9
10 Код вида работ
RUS_LaborCode
С8, С9
11 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
12 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
13 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
14 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
15 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
16 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
17 Номер захватки
RUS_DivisionNumber
С9, С10, С11
18 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
19 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
20 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
21 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
22 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
23 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
24 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
25 Дата ремонта
RUS_RepairDate
С12, С13
26 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
27 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
28 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSizeCommon
Дополнительные общие параметры номинальных размеров элемента
29 Номинальная длина
RUS_NominalLength
С2, С3, С6, С8
30 Номинальная ширина
RUS_NominalWidth
С2, С3, С6, С8
31 Номинальная высота
RUS_NominalHeight
С2, С3, С6, С8
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
32 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
33 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
34 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_JunctionBoxBaseQuantities
Стандартные количественные параметры
35 Масса изделия
GrossWeight
С3, С4
6.2.49 Крепежные элементы
Крепежные элементы должны соответствовать сущности IfcMechanicalFastener и одному из следующих типов:
PredefinedType:
ANCHORBOLT
-
анкерный болт;
BOLT
-
болт;
DOWEL
-
дюбель;
NAIL
-
гвоздь;
NAILPLATE
-
гвоздевая пластина;
RIVET
-
заклепка;
SCREW
-
шуруп;
SHEARCONNECTOR
-
шпонка;
STAPLE
-
скоба;
STUDSHEARCONNECTOR
-
соединение на упорах Нельсона.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcMechanicalFastener должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 75.
Таблица 75
Параметры крепежных элементов в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Номинальный диаметр
NominalDiameter
С8
4 Номинальная длина
NominalLength
С9
5 Описание
Description
С6
6 Предопределенный тип
PredefinedType
С2
7 Тип объекта
ObjectType
С2
Pset_EIementComponentCommon
Общие атрибуты крепежного элемента
8 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
9 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
10 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
11 Код изделия
RUS_ItemCode
С8, С9
12 Код вида работ
RUS_LaborCode
С8, С9
13 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
14 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
15 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
16 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
17 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
18 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
19 Номер захватки
RUS_DivisionNumber
С9, С10, С11
20 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
21 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
22 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
23 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
24 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
25 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
26 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
27 Дата ремонта
RUS_RepairDate
С12, С13
28 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
29 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
30 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
31 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
32 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
33 Номер этажа
RUS_EIementStoreyNumber
С2, С3, С6, С8
Qto_MechanicalFastenerBaseQuantities
Стандартные количественные параметры
34 Масса изделия
GrossWeight
С3, С4
6.2.50 Блок управления, контроллер
Блок управления, контроллер должен соответствовать сущности IfcController и одному из следующих типов:
PredefinedType:
FLOATING
-
плавающий;
PROGRAMMABLE
-
программируемый;
PROPORTIONAL
-
пропорциональный;
MULTIPOSITION
-
многопозиционный;
TWOPOSITION
-
двухпозиционный.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcController должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 76.
Таблица 76
Параметры блока управления, контроллера в сценариях
применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_SontrollerTypeCommon
Общие атрибуты блока управления, контроллера
6 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
7 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
8 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
9 Код изделия
RUS_ItemCode
С8, С9
10 Код вида работ
RUS_LaborCode
С8, С9
11 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
12 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
13 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
14 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
15 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
16 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
17 Номер захватки
RUS_DivisionNumber
С9, С10, С11
18 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
19 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
20 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
21 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
22 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
23 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
24 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
25 Дата ремонта
RUS_RepairDate
С12, С13
26 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
27 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
28 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSizeCommon
Дополнительные общие параметры номинальных размеров элемента
29 Номинальная длина
RUS_NominalLength
С2, С3, С6, С8
30 Номинальная ширина
RUS_NominalWidth
С2, С3, С6, С8
31 Номинальная высота
RUS_NominalHeight
С2, С3, С6, С8
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
32 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
33 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
34 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_ControllerBaseQuantities
Стандартные количественные параметры
35 Масса изделия
GrossWeight
С3, С4
6.2.51 Мусоропровод
6.2.51.1 Ствол мусоропровода
Ствол мусоропровода должен соответствовать сущности IfcChimney и следующему типу:
PredefinedType:
USERDEFINED
-
пользовательский тип;
ObjectType:
REFUSECHUTESHAFT
-
ствол мусоропровода.
Элемент IfcChimney должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 77.
Таблица 77
Параметры ствола мусоропровода в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13
2 Материал
Material
С6
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_ChimneyTypeCommon
Общие атрибуты блока управления, контроллера
6 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
7 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12, С15, С16, С17, С18
8 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
9 Код изделия
RUS_ItemCode
С8, С9
10 Код вида работ
RUS_LaborCode
С8, С9
11 Обозначение стандарта
RUS_GOST
С3, С6
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
12 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
13 Этап жизненного цикла
LifeCyclePhase
С18
Pset_ManufacturerOccurrence
Сведения о выпускаемой продукции
14 Заводской номер
SerialNumber
С12, С13
Pset_ManufacturerTypeInformation
Сведения о производителе
15 Завод-изготовитель
Manufacturer
С6, С12, С13
Pset_Warranty
Сведения о гарантии
16 Гарантийный срок
WarrantyPeriod
С12, С13
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
17 Номер захватки
RUS_DivisionNumber
С9, С10, С11
18 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
19 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
20 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
21 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ServiceLife
Дополнительные эксплуатационные сведения
22 Диапазон рабочих температур
RUS_OperationTemperatureRange
С12, С13
23 Лицо, ответственное за эксплуатацию
RUS_PersonResponsibleForOperation
С12, С13
24 График сервисного обслуживания
RUS_ServiceSchedule
С12, С13
25 Дата ремонта
RUS_RepairDate
С12, С13
26 Дата капитального ремонта
RUS_OverhaulDate
С12, С13
27 Запасные части, инструменты и принадлежности
RUS_SpareParts
С12, С13
28 Код оборудования
RUS_EquipmentCode
С12, С13
RPset_ElementSizeCommon
Дополнительные общие параметры номинальных размеров элемента
29 Номинальная длина
RUS_NominalLength
С2, С3, С6, С8
30 Номинальная ширина
RUS_NominalWidth
С2, С3, С6, С8
31 Номинальная высота
RUS_NominalHeight
С2, С3, С6, С8
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
32 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
33 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
34 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_ChimneyBaseQuantities
Стандартные количественные параметры
35 Масса изделия
GrossWeight
С3, С4
6.2.51.2 Загрузочный клапан мусоропровода
Загрузочный клапан мусоропровода должен соответствовать сущности IfcDoor, см. 6.2.16.
6.2.51.3 Камера очистки ствола мусоропровода
Камера очистки ствола мусоропровода должна соответствовать сущности IfcSanitaryTerminal, см. 6.2.21.2.
6.2.52 Пожарные отсеки
Пожарные отсеки должны соответствовать сущности IfcSpatialZone и следующему типу:
PredefinedType:
FIRESAFETY
-
пожарный отсек.
Элемент IfcSpatialZone должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 78.
Таблица 78
Параметры пожарных отсеков в сценариях применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С21
2 Описание
Description
С21
3 Предопределенный тип
PredefinedType
С2, С21
RPset_ElementCommon
Дополнительные общие атрибуты элемента
4 Код элемента
RUS_ElementCode
С2, С21
RPset_FireSafetyCommon
Общие сведения по пожарной безопасности
5 Класс конструктивной пожарной опасности
RUS_ConstructiveFireHazardClass
С21
6 Класс функциональной пожарной опасности
RUS_FunctionalFireHazardClass
С21
7 Тип системы оповещения и управления эвакуацией
RUS_WarningAndEvacuationControlSystemType
С21
8 Наличие системы противодымной вентиляции
RUS_SmokeVentilationSystem
С21
9 Наличие системы внутреннего противопожарного водоснабжения
RUS_InternalFireWaterSupplySystem
С21
10 Наличие автоматических установок пожаротушения
RUS_AutomaticFireExtinguishingInstallations
С21
11 Наличие системы пожарной сигнализации
RUS_FireAlarmSystem
С21
12 Номер пожарного отсека
RUS_FireCompartmentNumber
С2, С21
6.2.53 Витражные системы, навесные фасады (отдельными компонентами)
В случае если для удовлетворения требованиям задания на проектирование или сценария применения ТИМ по моделированию навесных фасадов и витражных систем недостаточно применения элементов IfcCurtainWall, следует использовать моделирование отдельными элементами, указанными ниже.
Витражные системы могут включать в себя импосты, панели, окна, двери и крепежные элементы. Детальный состав витражной системы определяется заданием на проектирование или сценарием применения ТИМ.
6.2.53.1 Импосты витражной системы, навесного фасада
Импосты должны соответствовать сущности IfcMember и следующему типу:
PredefinedType:
MULLION
-
импост витражной системы, навесного фасада.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcMember должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 79.
Таблица 79
Параметры импостов витражных систем в сценариях
применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13, С14, С17
2 Материал
Material
С6, С8, С9, С17
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_MemberCommon
Общие атрибуты навесного фасада
6 Наружный элемент
IsExternal
С4
7 Теплопроводность
ThermalTransmittance
С4
8 Несущий
LoadBearing
С4, С13
9 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
10 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12
11 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
12 Код изделия
RUS_ItemCode
С8, С9
13 Код вида работ
RUS_LaborCode
С8, С9
14 Обозначение стандарта
RUS_GOST
С3, С6
RPset_FireSafetyCommon
Общие сведения по пожарной безопасности
15 Группа горючести
RUS_CombustibleRating
С21
16 Дымообразующая способность
RUS_SmokeGenerationAbility
С21
17 Токсичность продуктов горения
RUS_ToxicityOfCombustionProducts
С21
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
18 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
19 Этап жизненного цикла
LifeCyclePhase
С18
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
20 Номер захватки
RUS_DivisionNumber
С9, С10, С11
21 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
22 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
23 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
24 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
25 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
26 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
27 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_MemberBaseQuantities
Стандартные количественные параметры
28 Длина
Length
С1, С2, С3, С6
29 Масса изделия
NetWeight
С3, С6, С8, С9
6.2.53.2 Панели витражной системы, навесного фасада
Панели витражной системы должны соответствовать сущности IfcPlate и следующему типу:
PredefinedType:
CURTAIN_PANEL
-
панель витражной системы, навесного фасада.
При необходимости внесения пользовательского типа сущности - см. 5.4.4.
Элемент IfcPlate должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 80.
Таблица 80
Параметры панели витражной системы в сценариях
применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13, С14, С17
2 Материал
Material
С6, С8, С9, С17
3 Описание
Description
С6
4 Предопределенный тип
PredefinedType
С2
5 Тип объекта
ObjectType
С2
Pset_PlateCommon
Общие атрибуты навесного фасада
6 Наружный элемент
IsExternal
С4
7 Теплопроводность
ThermalTransmittance
С4
8 Несущий
LoadBearing
С4, С13
9 Статус
Status
С2
RPset_ElementCommon
Дополнительные общие атрибуты элемента
10 Код элемента
RUS_ElementCode
С1, С2, С6, С8, С9, С12
11 Код материала
RUS_MaterialCode
С2, С3, С6, С8, С9
12 Код изделия
RUS_ItemCode
С8, С9
13 Код вида работ
RUS_LaborCode
С8, С9
14 Обозначение стандарта
RUS_GOST
С3, С6
RPset_FireSafetyCommon
Общие сведения по пожарной безопасности
15 Группа горючести
RUS_CombustibleRating
С21
16 Дымообразующая способность
RUS_SmokeGenerationAbility
С21
17 Токсичность продуктов горения
RUS_ToxicityOfCombustionProducts
С21
Pset_EnvironmentalImpactIndicators
Индикаторы экологической безопасности
18 Назначенный срок службы
ExpectedServiceLife
С12, С13, С18
19 Этап жизненного цикла
LifeCyclePhase
С18
RPset_ConstructionWorks
Дополнительные сведения о производстве работ
20 Номер захватки
RUS_DivisionNumber
С9, С10, С11
21 Плановая дата начала работ
RUS_StartDatePlan
С9, С10, С11
22 Фактическая дата начала работ
RUS_StartDateIs
С9, С10, С11
23 Плановая дата окончания работ
RUS_EndDatePlan
С9, С10, С11
24 Фактическая дата окончания работ
RUS_EndDateIs
С9, С10, С11
RPset_ElementSpatialLocation
Дополнительные сведения о местоположении элемента в здании
25 Номер корпуса
RUS_ElementKorpusNumber
С2, С3, С6, С8
26 Номер секции
RUS_ElementSectionNumber
С2, С3, С6, С8
27 Номер этажа
RUS_ElementStoreyNumber
С2, С3, С6, С8
Qto_PlateBaseQuantities
Стандартные количественные параметры
28 Толщина
Width
С2, С6
29 Площадь, нетто
NetArea
С8, С9
30 Масса изделия
NetWeight
С4, С6, С8, С9
6.2.53.3 Окна витражной системы
Окна витражной системы должны соответствовать сущности IfcWindow, см. 6.2.15.
6.2.53.4 Двери витражной системы
Двери витражной системы должны соответствовать сущности IfcDoor, см. 6.2.16.
6.2.53.5 Крепеж витражной системы, навесного фасада
Крепеж витражной системы должен соответствовать сущности IfcMechanicalFastener, см. 6.2.49.
6.2.54 Рабочая зона, зона обслуживания
Рабочие зоны и зоны обслуживания должны соответствовать сущности IfcSpatialZone и следующему типу ObjectType:
PredefinedType:
USERDEFINED
-
пользовательский тип;
ObjectType:
OPERATIONZONE
-
рабочая зона;
MAINTENANCEZONE
-
зона обслуживания.
Элемент IfcSpatialZone должен содержать атрибуты, наборы свойств и наборы количественных параметров, приведенные в таблице 81.
Таблица 81
Параметры рабочих зон и зон обслуживания в сценариях
применения ТИМ
Наименование параметра информации
Наименование атрибута IFC
Использование в сценарии
1 Наименование
Name
С21
2 Описание
Description
С21
3 Предопределенный тип
PredefinedType
С2, С21
4 Тип объекта
ObjectType
С2, С21
RPset_ElementCommon
Дополнительные общие атрибуты элемента
5 Код элемента
RUS_ElementCode
С2, С21
6.2.55 Элементы "зеленых" стандартов
В соответствии с положениями ГОСТ Р 70346 ЦИМ должна содержать следующие элементы:
- спортивные и детские игровые площадки;
- "зеленую" кровлю;
- водную среду;
- парковку для велосипедов;
- альтернативные виды транспорта - станции зарядок электроавтомобилей;
- систему контроля углекислого газа в помещениях;
- датчик протечки воды;
- площадки для сбора строительных отходов.
Спортивные и детские игровые площадки, парковки для велосипедов, станции зарядки электроавтомобилей, площадки для сбора строительных отходов должны соответствовать сущности IfcSpace и соответствующему типу ObjectType:
PredefinedType:
USERDEFINED
-
пользовательский тип;
ObjectType:
WORKOUT
-
спортивная площадка;
PLAYGROUND
-
детская игровая площадка;
VEGETATEDROOF
-
"зеленая" кровля;
BYCICLEPARKING
-
парковка для велосипеда;
ELECTROCARSTATION
-
станция зарядки электроавтомобилей;
CONSTRUCTIONWASTE
-
площадка для сбора строительных отходов.
Датчик контроля углекислого газа в помещениях должен соответствовать сущности IfcSensor и следующему типу:
PredefinedType:
CO2SENSOR
-
датчик контроля углекислого газа.
Датчик протечки воды должен соответствовать сущности IfcSensor и следующему типу ObjectType:
PredefinedType:
USERDEFINED
-
пользовательский тип;
ObjectType:
WATERLEAKSENSOR
-
датчик протечки воды.
Элементы водной среды должны соответствовать сущности IfcGeographicElement и следующему типу ObjectType:
PredefinedType:
USERDEFINED
-
пользовательский тип;
ObjectType:
WATER
-
водная среда.
6.2.56 Прочие элементы жилого здания
Прочие элементы ЦИМ должны быть отнесены к соответствующим сущностям IFC и их типам согласно таблице 2 и содержать атрибуты и наборы атрибутов, указанные в таблице 4, в соответствии с реализуемыми сценариями применения ТИМ.
Приложение А
(обязательное)
ТИПЫ ДАННЫХ АТРИБУТОВ ЦИМ
Таблица А.1
Обозначение типа данных
Описание
Тип данных IFC
Пример
Текст
Текстовый тип данных с максимальной длиной текста 255 символов
IfcLabel
абзац
Строковый
Строковый тип данных с условно бесконечной длиной текста
IfcText
Текстовое техническое описание оборудования, конструктивных особенностей здания и пр.
Целый
Целое положительное или отрицательное число, включая ноль
IfcInteger
10
0
-23
Вещественный
Число с плавающей точкой
IfcReal
235,65
Булевый
Булевый тип данных, принимающий одно из двух возможных значений: ИСТИНА (TRUE) или ЛОЖЬ (FALSE)
IfcBoolean
ИСТИНА
ЛОЖЬ
Логический
Логический тип данных, принимающий одно из трех возможных значений: ИСТИНА (TRUE), ЛОЖЬ (FALSE) или НЕОПРЕДЕЛЕННЫЙ (UNDEFINED)
IfcLogical
ИСТИНА
ЛОЖЬ
НЕОПРЕДЕЛЕННЫЙ
Дата
Тип данных для ввода даты
IfcDate
2023-06-12
Приложение Б
(справочное)
ПРАВИЛА ИСПОЛЬЗОВАНИЯ ЦИМ ОКС В ТИПОВЫХ СЦЕНАРИЯХ
ПРИМЕНЕНИЯ ТЕХНОЛОГИИ ИНФОРМАЦИОННОГО МОДЕЛИРОВАНИЯ
Б.1 Сценарий С1 "Формирование данных для графической части проектной документации на основе ЦИМ жилого здания"
Для реализации сценария ЦИМ жилого здания должна содержать элементы, необходимые для автоматизированного формирования документов, материалов и сведений в объеме требований [4] к графической части проектной документации. Уровень проработки и информационное наполнение ЦИМ жилого здания должны удовлетворять уровню потребности в информации для формирования указанных документов, материалов и сведений.
Результаты формирования графической части проектной документации должны соответствовать требованиям нормативных технических документов систем ЕСКД и СПДС.
Формирование графической части проектной документации выполняется в программных средствах ТИМ системы автоматизированного проектирования.
Б.2 Сценарий С2 "Проверка согласованности проектных решений на основе ЦИМ жилого здания"
ЦИМ жилого здания должна содержать элементы с информационным наполнением, необходимым для выполнения проверок на геометрические и пространственные коллизии по заданным критериям.
Б.3 Сценарий С3 "Формирование данных для текстовой части проектной документации на основе ЦИМ жилого здания в объеме перечней объемов оборудования, изделий и материалов"
Для реализации сценария ЦИМ жилого здания должна содержать элементы, необходимые для автоматизированного формирования:
- спецификаций по ГОСТ 21.110;
- спецификаций, экспликаций и ведомостей по ГОСТ 21.501;
- спецификаций, экспликаций и ведомостей по ГОСТ 21.502.
Уровень проработки и информационное наполнение ЦИМ жилого здания должны удовлетворять уровню потребности в информации для формирования указанных перечней объемов оборудования, изделий и материалов.
Результаты формирования текстовой части проектной документации должны соответствовать требованиям указанных нормативных технических документов.
Б.4 Сценарий С4 "Формирование расчетных моделей на основе данных ЦИМ жилого здания"
Для реализации сценария ЦИМ жилого здания должна содержать элементы с уровнем проработки и информационным наполнением, необходимыми для выполнения инженерных расчетов (расчеты конструкций, освещенности, продолжительности инсоляции, энергоэффективности, теплотехнические расчеты и пр.).
При необходимости должна обеспечиваться передача данных ЦИМ жилого здания в специализированное программное обеспечение производства расчетов в соответствии с установленными требованиями к обмену данными.
Б.5 Сценарий С5 "Вариантное проектирование на основе данных из ЦИМ жилого здания"
Вариантное проектирование и сравнение вариантов ЦИМ жилого здания для выбора наилучшего на основе оценки разницы в объемно-планировочных решениях, фасадных и колористических решениях, технико-экономических показателях, стоимости и сроках реализации инвестиционно-строительного проекта, стоимости эксплуатации и обслуживания и пр.
Б.6 Сценарий С6 "Формирование данных для текстовой и графической частей рабочей документации на основе ЦИМ жилого здания"
Для реализации сценария ЦИМ жилого здания должна содержать элементы, необходимые для автоматизированного формирования документов, материалов и сведений в объеме разработанной проектной документации. Уровень проработки и информационное наполнение ЦИМ жилого здания должны удовлетворять уровню потребности в информации для формирования указанных документов, материалов и сведений.
Результаты формирования графической части рабочей документации должны соответствовать требованиям нормативных технических документов систем ЕСКД и СПДС.
Формирование графической части рабочей документации выполняется в программных средствах ТИМ системы автоматизированного проектирования.
Б.7 Сценарий С7 "Формирование ЦИМ жилого здания на основе оцифровки объекта"
Оцифровка объекта с помощью обмеров и переноса результатов в ЦИМ жилого здания. Входные данные для моделирования могут быть взяты из существующей документации, обмеров, 3D-сканирования, фотограмметрии или их комбинации.
При необходимости и в зависимости от используемой методики должна обеспечиваться передача данных для формирования ЦИМ жилого здания в соответствии с установленными требованиями к обмену данными.
Б.8 Сценарий С8 "Формирование данных для разработки сметной документации на основе ЦИМ жилого здания"
Определение структурированных и связанных с элементами ЦИМ жилого здания количественных показателей (объемов, площадей, длин, штук), формирование ведомости объемов работ с использованием ЦИМ жилого здания в качестве основы для оценки и расчетов затрат.
При необходимости и в зависимости от используемой методики должна обеспечиваться передача данных ЦИМ жилого здания в специализированное программное обеспечение определения сметной стоимости в соответствии с установленными требованиями к обмену данными.
Б.9 Сценарий С9 "Формирование данных для разработки календарного плана на основе ЦИМ жилого здания"
Распределение элементов ЦИМ жилого здания по работам, захваткам и временным показателям (даты начала и конца производства работ) для разработки календарного плана строительно-монтажных работ (4D ЦИМ). Включение стоимостных показателей обеспечивает последующее формирование графика финансирования (5D ЦИМ).
При необходимости и в зависимости от используемой методики должна обеспечиваться передача данных ЦИМ жилого здания в специализированное программное обеспечение календарного планирования и управления проектом в соответствии с установленными требованиями к обмену данными.
Б.10 Сценарий С10 "Контроль хода строительства на основе данных ЦИМ жилого здания"
Использование ЦИМ жилого здания для контроля хода строительства на основе разработанного календарного плана (см. сценарий С9). Ведение ЦИМ жилого здания с актуализацией сведений о сроках и проценте выполненных работ. Выполнение план-факт анализа, прогнозирования опережений и отставаний в завершении работ, оценка рисков на основе прогнозов, оптимизация распределения трудовых ресурсов на основе данных ЦИМ жилого здания.
При необходимости и в зависимости от используемой методики должна обеспечиваться передача данных ЦИМ жилого здания в специализированное программное обеспечение календарного планирования и управления проектом в соответствии с установленными требованиями к обмену данными.
Б.11 Сценарий С11 "Ведение исполнительной документации на основе данных ЦИМ жилого здания"
Использование ЦИМ жилого здания в части учета объемов выполненных работ, соотнесенных с элементами ЦИМ, в качестве основы для формирования актов выполненных работ и выставления счетов за выполненные работы. А также - для документирования выявленных в ходе строительно-монтажных работ дефектов, отклонений от производственных норм (несоблюдение защитного слоя бетона, ненадлежащее качество поверхности и пр.) и работ по их устранению.
По завершении этапа строительства формируется исполнительная ЦИМ жилого здания, содержащая информацию, определенную требованиями к обмену информацией (информация о конструкциях, используемых материалах и изделиях, а также, если применимо, ссылки на отчеты об испытаниях грунтов, материалов и конструкций и другие документы).
При необходимости и в зависимости от используемой методики должна обеспечиваться передача данных ЦИМ жилого здания в специализированное программное обеспечение в соответствии с установленными требованиями к обмену данными.
Б.12 Сценарий С12 "Эксплуатация и обслуживание актива на основе данных ЦИМ жилого здания"
Передача данных ЦИМ жилого здания в соответствующие системы для управления эксплуатацией и техническим обслуживанием актива. Этот сценарий применения ТИМ также предусматривает сохранение информации о состоянии здания, полученной в ходе обследований, включая выявленные дефекты, повреждения и износ, в ЦИМ жилого здания и планирование ремонтных работ на этой основе. Фотофиксация и отчеты о выявленных повреждениях и возможность связи ЦИМ с данными материалами необходимы для поддержки процесса обследования (технической инспекции).
При необходимости и в зависимости от используемой методики должна обеспечиваться передача данных ЦИМ жилого здания в специализированное программное обеспечение в соответствии с установленными требованиями к обмену данными.
Б.13 Сценарий С13 "Мониторинг технического состояния и планирование обслуживания актива на основе данных из ЦИМ жилого здания"
Использование ЦИМ жилого здания для мониторинга состояния здания и планирования мероприятий по его техническому обслуживанию. Использование аналитических моделей и показаний приборов и устройств мониторинга и контроля, размещенных в жилом здании, для оценки и моделирования общих характеристик производительности систем здания, таких как конструкции, системы вентиляции, электроснабжения, водоотведения, безопасности, противопожарной защиты и пр.
При необходимости и в зависимости от используемой методики должна обеспечиваться передача данных ЦИМ жилого здания в специализированное программное обеспечение, а также ведение ЦИМ жилого здания с использованием показаний приборов и устройств мониторинга и контроля в соответствии с установленными требованиями к обмену данными.
Б.14 Сценарий С14 "Анализ объемно-планировочных решений на основе данных ЦИМ жилого здания"
Использование ЦИМ жилого здания для проверки размеров и выполнения поверочных расчетов, а также для имитационного моделирования различных процессов и ситуаций, например доступность и загруженность путей эвакуации, структура пожарных отсеков, допустимость и оптимальность соседства помещений различного функционального назначения, эргономичность пространства, доступность пространства для инвалидов и маломобильных групп населения, необходимость дымоудаления и пр.
При необходимости и в зависимости от используемой методики должна обеспечиваться передача данных ЦИМ жилого здания в специализированное программное обеспечение в соответствии с установленными требованиями к обмену данными.
Б.15 Сценарий С15 "Формирование данных для расчета ТЭП на основе ЦИМ жилого здания"
Использование ЦИМ жилого здания для формирования данных для расчета ТЭП (строительный объем, площадь застройки, площадь здания, этажность, площади помещений, количество квартир, материалы конструкций, типы инженерных систем и пр.). При определении площади здания, площади помещений, площади застройки и этажности здания, строительного объема, а также при определении площади квартир и общей площади квартир следует руководствоваться правилами, изложенными в СП 54.13330.
При необходимости и в зависимости от используемой методики должна обеспечиваться передача данных ЦИМ жилого здания в специализированное программное обеспечение в соответствии с установленными требованиями к обмену данными.
Б.16 Сценарий С16 "Формирование сведений для подготовки проектной декларации на основе данных ЦИМ жилого здания"
Использование ЦИМ жилого здания для формирования сведений для подготовки проектной декларации по форме, утвержденной [5]. Для формирования значений заполнения пунктов проектной декларации используются значения соответствующих атрибутов, указанные в разделе 6, а также результаты расчетов количественных показателей с использованием атрибутов, указанных в разделе 6.
При необходимости и в зависимости от используемой методики должны обеспечиваться передача данных ЦИМ жилого здания в специализированное программное обеспечение в соответствии с установленными требованиями к обмену данными.
Б.17 Сценарий С17 "Формирование сведений для подготовки паспорта МКД на основе данных ЦИМ жилого здания"
Использование ЦИМ жилого здания (многоквартирного дома) для формирования сведений, необходимых для подготовки паспорта МКД. Для формирования паспорта МКД используются значения атрибутов, указанные в разделе 6, а также результаты расчетов количественных показателей с использованием атрибутов, указанных в разделе 6.
При необходимости и в зависимости от используемой методики должна обеспечиваться передача данных ЦИМ жилого здания в специализированное программное обеспечение в соответствии с установленными требованиями к обмену данными.
Б.18 Сценарий С18 "Формирование сведений для оценки на соответствие "зеленым" параметрам согласно ГОСТ Р 70346 на основе данных ЦИМ жилого здания"
Сценарий, в котором жилое здание оценивается по "зеленым" параметрам, в частности по показателям энергоэффективности, инженерного обеспечения, экологической безопасности, качественного благоустройства, безбарьерной среды, доступности социальной инфраструктуры, возможности использования электротранспорта, возобновляемых источников энергии, умных систем, выполненных отделочных работ и прочего, на основе данных из ЦИМ жилого здания и показаний контроля, получаемых в процессе строительства и эксплуатации жилого здания. Такая оценка производится на всех этапах жизненного цикла объекта, включая планирование, разработку предпроектной документации, проектирование, строительство, эксплуатацию и снос.
Проверка соответствия МКД "зеленым" стандартам по параметрам выполняется относительно ГОСТ Р 70346.
При необходимости и в зависимости от используемой методики должна обеспечиваться передача данных ЦИМ жилого здания в специализированное программное обеспечение, чтобы поддерживать интеграцию с внешними системами, а также ведение ЦИМ жилого здания с использованием показаний приборов контроля в соответствии с установленными требованиями к обмену данными.
Б.19 Сценарий С19 "Формирование сведений для подготовки разрешения на строительство на основе данных ЦИМ жилого здания"
Использование ЦИМ жилого здания для формирования сведений, необходимых для подготовки разрешения на строительство. Разрешение на строительство выполняется по форме, утвержденной [6]. Для формирования пунктов разрешения на строительство используются значения атрибутов, указанные в разделе 6, а также результаты расчетов количественных показателей с использованием атрибутов, указанных в разделе 6.
При необходимости и в зависимости от используемой методики должна обеспечиваться передача данных ЦИМ жилого здания в специализированное программное обеспечение в соответствии с установленными требованиями к обмену данными.
Б.20 Сценарий С20 "Формирование сведений для подготовки разрешения на ввод в эксплуатацию на основе данных из ЦИМ жилого здания"
Использование ЦИМ жилого здания для формирования сведений, необходимых для подготовки разрешения на ввод в эксплуатацию. Разрешение на ввод в эксплуатацию выполняется по форме, утвержденной [6]. Для формирования пунктов разрешения на ввод в эксплуатацию используются значения атрибутов, указанные в разделе 6, а также результаты расчетов количественных показателей с использованием атрибутов, указанных в разделе 6.
При необходимости и в зависимости от используемой методики должна обеспечиваться передача данных ЦИМ жилого здания в специализированное программное обеспечение в соответствии с установленными требованиями к обмену данными.
Б.21 Сценарий С21 "Формирование сведений о пожарно-технических характеристиках и системах противопожарной защиты жилого здания"
Использование ЦИМ жилого здания для оценки пожарно-технических характеристик жилого здания и достаточности систем противопожарной защиты.
При необходимости и в зависимости от используемой методики должна обеспечиваться передача данных ЦИМ жилого здания в специализированное программное обеспечение в соответствии с установленными требованиями к обмену данными.
Б.22 Сценарий С22 "Формирование сведений для оценки углеродного следа здания, включая его конструкции, элементы, материалы и оборудование, в соответствии с ГОСТ Р ИСО 14067 на всех этапах жизненного цикла на основе данных ЦИМ жилого здания"
Использование ЦИМ жилого здания для оценки углеродного следа здания, включая его конструкции, элементы, материалы и оборудование.
Такая оценка производится на всех этапах жизненного цикла объекта, включая планирование, разработку предпроектной документации, проектирование, строительство, эксплуатацию и снос.
При необходимости и в зависимости от используемой методики должна обеспечиваться передача данных ЦИМ жилого здания в специализированное программное обеспечение, поддерживать интеграцию с внешними системами в соответствии с установленными требованиями к обмену данными.
Приложение В
(справочное)
МАТРИЦЫ ИСПОЛЬЗОВАНИЯ АТРИБУТИВНЫХ ДАННЫХ ЭЛЕМЕНТОВ
ЦИФРОВЫХ ИНФОРМАЦИОННЫХ МОДЕЛЕЙ ЖИЛЫХ ЗДАНИЙ В СЦЕНАРИЯХ
ПРИМЕНЕНИЯ ТИМ
--------------------------------
<*> Тип данных для стандартных параметров IFC определяется в соответствии со схемой данных IFC4.0.2.1 (см. ГОСТ Р 10.0.02).
Рисунок В.1 - Матрица использования атрибутивных данных
воздуховода ЦИМ жилого здания в сценариях применения ТИМ
(лист 1)
Рисунок В.1 (лист 2)
--------------------------------
<*> Тип данных для стандартных параметров IFC определяется в соответствии со схемой данных IFC4.0.2.1 (см. ГОСТ Р 10.0.02).
Рисунок В.2 - Матрица использования атрибутивных данных
лифта ЦИМ жилого здания в сценариях применения ТИМ (лист 1)
Рисунок В.2 (лист 2)
--------------------------------
<*> Тип данных для стандартных параметров IFC определяется в соответствии со схемой данных IFC4.0.2.1 (см. ГОСТ Р 10.0.02).
Рисунок В.3 - Матрица использования атрибутивных данных
окна ЦИМ жилого здания в сценариях применения ТИМ (лист 1)
--------------------------------
<*> Тип данных для стандартных параметров IFC определяется в соответствии со схемой данных IFC4.0.2.1 (см. ГОСТ Р 10.0.02).
Рисунок В.3 (лист 2)
--------------------------------
<*> Тип данных для стандартных параметров IFC определяется в соответствии со схемой данных IFC4.0.2.1 (см. ГОСТ Р 10.0.02).
Рисунок В.4 - Матрица использования атрибутивных данных
перекрытия ЦИМ жилого здания в сценариях применения ТИМ
(лист 1)
--------------------------------
<*> Тип данных для стандартных параметров IFC определяется в соответствии со схемой данных IFC4.0.2.1 (см. ГОСТ Р 10.0.02).
Рисунок В.4 (лист 2)
Приложение Г
(справочное)
КАРТОЧКИ ЭЛЕМЕНТОВ ЦИМ ЖИЛЫХ ЗДАНИЙ В СЦЕНАРИЯХ
ПРИМЕНЕНИЯ ТИМ
--------------------------------
<*> Тип данных для стандартных параметров IFC определяется в соответствии со схемой данных IFC4.0.2.1 (см. ГОСТ Р 10.0.02).
Рисунок Г.1 - Карточка элемента ЦИМ жилого здания
(воздуховод) в сценариях применения ТИМ (лист 1)
--------------------------------
<*> Тип данных для стандартных параметров IFC определяется в соответствии со схемой данных IFC4.0.2.1 (см. ГОСТ Р 10.0.02).
Рисунок Г.1 (лист 2)
--------------------------------
<*> Тип данных для стандартных параметров IFC определяется в соответствии со схемой данных IFC4.0.2.1 (см. ГОСТ Р 10.0.02).
Рисунок Г.2 - Карточка элемента ЦИМ жилого здания
(извещатель пожарный ручной) в сценариях применения ТИМ
(лист 1)
--------------------------------
<*> Тип данных для стандартных параметров IFC определяется в соответствии со схемой данных IFC4.0.2.1 (см. ГОСТ Р 10.0.02).
Рисунок Г.2 (лист 2)
--------------------------------
<*> Тип данных для стандартных параметров IFC определяется в соответствии со схемой данных IFC4.0.2.1 (см. ГОСТ Р 10.0.02).
Рисунок Г.3 - Карточка элемента ЦИМ жилого здания (лифт)
в сценариях применения ТИМ (лист 1)
--------------------------------
<*> Тип данных для стандартных параметров IFC определяется в соответствии со схемой данных IFC4.0.2.1 (см. ГОСТ Р 10.0.02).
Рисунок Г.3 (лист 2)
--------------------------------
<*> Тип данных для стандартных параметров IFC определяется в соответствии со схемой данных IFC4.0.2.1 (см. ГОСТ Р 10.0.02).
Рисунок Г.4 - Карточка элемента ЦИМ жилого здания (лоток
кабельный) в сценариях применения ТИМ (лист 1)
--------------------------------
<*> Тип данных для стандартных параметров IFC определяется в соответствии со схемой данных IFC4.0.2.1 (см. ГОСТ Р 10.0.02).
Рисунок Г.4 (лист 2)
--------------------------------
<*> Тип данных для стандартных параметров IFC определяется в соответствии со схемой данных IFC4.0.2.1 (см. ГОСТ Р 10.0.02).
Рисунок Г.5 - Карточка элемента ЦИМ жилого здания (насос)
в сценариях применения ТИМ (лист 1)
--------------------------------
<*> Тип данных для стандартных параметров IFC определяется в соответствии со схемой данных IFC4.0.2.1 (см. ГОСТ Р 10.0.02).
Рисунок Г.5 (лист 2)
--------------------------------
<*> Тип данных для стандартных параметров IFC определяется в соответствии со схемой данных IFC4.0.2.1 (см. ГОСТ Р 10.0.02).
Рисунок Г.6 - Карточка элемента ЦИМ жилого здания (окно)
в сценариях применения ТИМ (лист 1)
--------------------------------
<*> Тип данных для стандартных параметров IFC определяется в соответствии со схемой данных IFC4.0.2.1 (см. ГОСТ Р 10.0.02).
Рисунок Г.6 (лист 2)
--------------------------------
<*> Тип данных для стандартных параметров IFC определяется в соответствии со схемой данных IFC4.0.2.1 (см. ГОСТ Р 10.0.02).
Рисунок Г.7 - Карточка элемента ЦИМ жилого здания
(перекрытие) в сценариях применения ТИМ (лист 1)
--------------------------------
<*> Тип данных для стандартных параметров IFC определяется в соответствии со схемой данных IFC4.0.2.1 (см. ГОСТ Р 10.0.02).
Рисунок Г.7 (лист 2)
--------------------------------
<*> Тип данных для стандартных параметров IFC определяется в соответствии со схемой данных IFC4.0.2.1 (см. ГОСТ Р 10.0.02).
Рисунок Г.8 - Карточка элемента ЦИМ жилого здания (стена)
в сценариях применения ТИМ (лист 1)
--------------------------------
<*> Тип данных для стандартных параметров IFC определяется в соответствии со схемой данных IFC4.0.2.1 (см. ГОСТ Р 10.0.02).
Рисунок Г.8 (лист 2)
--------------------------------
<*> Тип данных для стандартных параметров IFC определяется в соответствии со схемой данных IFC4.0.2.1 (см. ГОСТ Р 10.0.02).
Рисунок Г.9 - Карточка элемента ЦИМ жилого здания (труба
трубопровода) в сценариях применения ТИМ (лист 1)
--------------------------------
<*> Тип данных для стандартных параметров IFC определяется в соответствии со схемой данных IFC4.0.2.1 (см. ГОСТ Р 10.0.02).
Рисунок Г.9 (лист 2)
--------------------------------
<*> Тип данных для стандартных параметров IFC определяется в соответствии со схемой данных IFC4.0.2.1 (см. ГОСТ Р 10.0.02).
Рисунок Г.10 - Карточка элемента ЦИМ жилого здания
(электрический распределительный щит) в сценариях применения
ТИМ (лист 1)
--------------------------------
<*> Тип данных для стандартных параметров IFC определяется в соответствии со схемой данных IFC4.0.2.1 (см. ГОСТ Р 10.0.02).
Рисунок Г.10 (лист 2)
БИБЛИОГРАФИЯ
[1]
Федеральный закон от 30 декабря 2009 г. N 384-ФЗ "Технический регламент о безопасности зданий и сооружений"
[2]
Градостроительный кодекс Российской Федерации от 29 декабря 2004 г. N 190-ФЗ
[3]
Федеральный закон от 22 июля 2008 г. N 123-ФЗ "Технический регламент о требованиях пожарной безопасности"
[4]
Постановление Правительства Российской Федерации от 16 февраля 2008 г. N 87 "О составе разделов проектной документации и требованиях к их содержанию"
[5]
Приказ Минстроя России от 4 апреля 2022 г. N 239/пр "Об утверждении формы проектной декларации"
[6]
Приказ Минстроя России от 3 июня 2022 г. N 446/пр "Об утверждении формы разрешения на строительство и формы разрешения на ввод объекта в эксплуатацию"
[7]
buildingSMART. Industry Foundation Classes 4.0.2.1. Version 4.0 - Addendum 2 - Technical Corrigendum 1. URL: /template/go.php?url=https://standards.buildingsmart.org/IFC/RELEASE/IFC4/ADD2_TC1/HTML/
УДК 004.9:006.85:006.354
ОКС 35.240.67 35.240.70
Ключевые слова: информационное моделирование, жилые здания, технологии информационного моделирования, информационная модель


Вернуться в "Каталог нормативных документов"





Источник информации: https://internet-law.ru/documents/prod/pnst_predvaritelnyj-nacionalnyj-standart/0/pnst_24256.html



На эту страницу сайта можно сделать ссылку:





На правах рекламы:

© Антон Серго, 1998-2026.
Правовая информация, 18+

Разработка сайта
ArtStyle Group
