3.1.8 сухая строительная смесь (строительная смесь): Смесь сухих компонентов вяжущего (минерального, полимерного или смешанного), заполнителя и добавок, дозированных и перемешанных на заводе, затворяемая водой перед употреблением.
3.1.9 процесс нарезки: Процесс нарезки фасетов модели в несколько последовательных слоев и записи информации, содержащейся в каждом слое.
Примечание - Если нарезанные данные контура больше не соединяются друг с другом в оси z, то последующее масштабирование больше невозможно. При использовании некоторых технологий этот процесс выполняется автоматически с помощью программного обеспечения, как только необходимые параметры (например, толщина слоя) будут установлены. Другие системы требуют отдельного программного обеспечения для подготовки и хранения этих данных слоя.
3.1.10
3.1.11 сырье: Основная масса исходных материалов, используемая в процессе аддитивного производства.
Примечание - Для процессов аддитивного производства основными исходными материалами, как правило, являются жидкости, порошки, проволоки, суспензии, волокна, листы и т.д.
3.1.12 фибра: Волокна из различных материалов (стальные, базальтовые, полипропиленовые и т.д.), используемые для дисперсного армирования строительных смесей для 3D-печати.
Примечание - При применении фибры уменьшается образование трещин при усадке, улучшается качество поверхности строительных смесей для 3D-печати, повышается водонепроницаемость, устойчивость к проникновению химических веществ, сопротивление удару, морозостойкость, огнестойкость. В зависимости от типа волокна возможно увеличение прочностных характеристик изделия.
3.1.13 экструзия материала: Процесс аддитивного производства, в котором материал выборочно подается через сопло или жиклер.
3.1.14 3D-модель объекта: Электронная трехмерная модель объекта, описывающая геометрическую форму, размеры и другие его параметры.
3.1.15 3D-сканирование (3D-оцифровка): Способ получения данных о форме и размерах объекта в пространственном представлении путем записи x, y и z координат точек поверхности объекта и преобразования набора точек в электронную геометрическую модель при помощи специализированного программного обеспечения.
Примечание - Общепринятые способы по большей части автоматизированы. Они скомбинированы с контактной измерительной головкой оптическим сенсором или другим приспособлением.
3.1.16 3D-принтер: Установка для 3D-печати.
3.1.17 3D САПР-моделирование (объемное моделирование): Процесс, используемый при проектировании для составления 3D-модели.
Примечание - Отправной точкой является образ изделия, который принимает форму и становится все более определенным непосредственно на экране компьютера, или ранее созданный образ объекта в виде эскизов, рисунков и т.д., которые потом конвертируются в 3D-данные. Объем изделия может быть описан с помощью двух различных методов или комбинации обоих. Объект состоит либо из элементарных объемов (форм) (например, прямоугольного параллелепипеда, призмы, цилиндра, конуса, сферы и тороида), которые генерируют реальный объект с помощью последовательности логических операций, или объем, описывающий его окрестности граничных поверхностей и расположение материалов относительно граничных поверхностей.
3.1.18 файл 3D-формата: Формат файла, разработанный для хранения 3D-модели объекта, предназначенный для представления трехмерных моделей произвольных поверхностей.
Примечания
1 В качестве файла 3D-формата применяют:
- STL-файл - формат данных модели, описывающий геометрию поверхности объекта как мозаику из треугольников, используемый для передачи геометрических моделей на установки для изготовления деталей;
- DXF-файл - формат файла, в котором содержатся векторные изображения чертежей и который используется в AutoCAD, а также в других редакторах векторной графики.
2 Приведенный перечень форматов файлов не является исчерпывающим.
3.2 В настоящем стандарте применены следующие сокращения:
АТ - аддитивные технологии;
РД - рабочая документация;
ПД - проектная документация;
ППР - проект производства работ;
САПР - система автоматизированного проектирования;
ТД - техническая документация;
ТУ - технические условия.
4.1 Работы с применением АТ в строительстве необходимо выполнять в соответствии с требованиями ПД.
4.2 Тип оборудования (3D-принтера) и применяемые материалы (с учетом требований ТД производителя 3D-принтера), должны быть отражены в ПД.
Примечание - Применяемые материалы для АТ в строительстве приведены в приложении А.
4.4 Требования к этапам выполнения работ при использовании АТ в строительстве должны быть отражены в организационно-технологической документации согласно СП 48.13330.2019 (раздел 5) и РД.
4.5 Работы с применением АТ следует выполнять в соответствии с ППР, в котором наряду с общими требованиями СП 48.13330.2019 должны быть предусмотрены:
- последовательность установки 3D-принтера;
- мероприятия, обеспечивающие требуемую точность установки 3D-принтера;
- устойчивость объекта в процессе возведения;
- технологическая последовательность работ при возведении объекта;
- безопасные условия труда.
4.5.1 Установку 3D-принтера необходимо выполнять с соблюдением последовательности и в соответствии с требованиями, приведенными в руководстве по эксплуатации 3D-принтера.
4.5.2 Для стабильной работы 3D-принтера в процессе печати объекта необходимо выполнить мероприятия, обеспечивающие статичное размещение 3D-принтера на ровной поверхности, с соблюдением требований, изложенных в руководстве по эксплуатации.
4.5.3 Для обеспечения устойчивости объекта в процессе возведения необходимо: выполнить требования по армированию объекта (по 4.3), использовать материалы для 3D-печати в соответствии с требованиями, изложенными в ПД (по 4.2), соблюдать режим работы 3D-принтера с учетом свойств применяемых материалов и геометрических параметров объекта.
4.5.4 Технологическая последовательность работ при возведении объекта должна соответствовать требованиям, изложенным в ППР.
4.5.5 При выполнении работ с применением АТ необходимо соблюдать безопасные условия труда (см. раздел 7).
4.6 Определение основных показателей качества материалов в форме сухих смесей, растворных строительных смесей для 3D-печати, а также затвердевших строительных смесей для 3D-печати (строительного раствора) следует выполнять в соответствии с методами испытаний по ГОСТ Р 59096.
4.7 Требования к геометрическим параметрам, химическому составу и механическим свойствам устанавливают в конструкторской документации/технических условиях/техническом задании на изготовление объекта в зависимости от назначения объекта согласно ГОСТ Р 57586.
4.8 Методы контроля объекта должны соответствовать требованиям стандартов на соответствующие методы контроля или стандартов организации, конкретизирующих методики контроля объекта.
4.9 Обслуживание 3D-принтера необходимо выполнять в соответствии с техническими условиями и руководством по эксплуатации 3D-принтера.
5.1.1 Аддитивное строительное производство подразделяют по следующим признакам:
- 3D-печать по месту производства (локации);
- 3D-печать в цеховых условиях;
- 3D-печать по направлениям применения в строительных процессах.
5.1.2 3D-печать по месту производства (локации) осуществляют непосредственно на строительной площадке, на месте возведения объекта.
Примечание - 3D-печать по месту производства (локации) применяют для изготовления стен, ленточных фундаментов, несъемной опалубки для возведения бетонных конструкций.
5.1.3 3D-печать в цеховых условиях осуществляют за пределами строительной площадки с последующим транспортированием к месту монтажа и монтажом непосредственно на строительной площадке, на месте возведения объекта.
Примечание - 3D-печать в цеховых условиях применяют для изготовления типовых объектов и их элементов, а также сборных модулей объектов.
5.1.4 3D-печать по направлениям применения в строительных процессах подразделяют по следующим видам:
- для изготовления конструкций из строительных смесей для 3D-печати;
- изготовления конструкций без применения строительных смесей для 3D-печати;
- съемной опалубки с последующим заполнением опалубки бетоном, пенобетоном, иными строительными материалами;
- несъемной опалубки с последующим заполнением опалубки бетоном, пенобетоном, иными строительными материалами;
- пространственных каркасов и армирующих конструкций;
- ремонта и восстановления фасадов зданий и сооружений.
5.1.4.1 Для 3D-печати конструкций из строительных смесей для 3D-печати: стен, колонн, фундаментов, плит, используют процесс экструзии материала.
5.1.4.2 Для 3D-печати конструкций без применения строительных смесей для 3D-печати используют процессы экструзии материала, прямого подвода энергии и материала.
5.1.4.3 Для 3D-печати съемной опалубки с последующим заполнением опалубки бетоном, пенобетоном и иными строительными материалами используют процессы экструзии материала. В качестве материала для 3D-печати съемной опалубки можно применять полимеры.
Примечание - Для изготовления съемной опалубки может быть применена технология струйного нанесения связующего, при котором порошковые материалы соединяют посредством выборочного нанесения жидкого связующего материала (песок, связующие).
5.1.4.4 Для 3D-печати несъемной опалубки с последующим заполнением опалубки бетоном, пенобетоном и иными строительными материалами используют процессы экструзии материала. В качестве материала для 3D-печати несъемной опалубки применяют строительные смеси для 3D-печати.
Примечание - Для изготовления несъемной опалубки возможно одновременное изготовление в едином гибридном процессе структуры, содержащей как изоляционные элементы на основе пены, так и бетонные компоненты.
5.1.4.5 Для 3D-печати пространственных каркасов и армирующих конструкций используют процессы экструзии материала, вибрационную 3D-печать, процесс струйного нанесения связующего (для производства сложных конструкций), гибридные процессы. В качестве материала применяют строительные смеси для 3D-печати, в том числе бетон, гипс, глину, полимеры, композиты, металлы.
5.1.4.6 Для выполнения ремонта и восстановления фасадов зданий и сооружений используют:
- 3D-печать, основанную на процессе экструзии материала, для изготовления съемной полимерной опалубки (с последующим армированием) для заполнения бетоном;
- прямую 3D-печать без применения съемной опалубки.
В качестве материала используют строительные смеси для 3D-печати, в том числе бетон, гипс, глину, полимеры, композиты, металлы.
5.1.5 Гибридные процессы в строительстве подразумевают применение в одном процессе:
- аддитивных и традиционных строительных технологий;
- нескольких АТ;
- нескольких материалов.
5.2.1 3D-принтеры, применяемые в строительстве, подразделяют по следующим признакам:
- по пространственному методу работы;
- мобильности;
- объектам печати.
5.2.2 По пространственному методу работы 3D-принтеры подразделяют:
- на портальные (xyz-принтеры) 3D-принтеры;
- дельта (Delta) 3D-принтеры;
- роботизированные принтеры-манипуляторы.
5.2.2.1 Особенностью портального (xyz-принтера) 3D-принтера является:
- возможность печати объекта, сборных модулей в цеховых условиях с их последующим транспортированием и монтажом непосредственно на строительной площадке, на месте возведения и эксплуатации объекта;
- возможность печати объекта 3D-принтером, установленным непосредственно на месте возведения и эксплуатации объекта;
- ограничение в размерах возводимых объектов из-за ограничений размеров самого 3D-принтера.
Примечание - Портальными являются 3D-принтеры, построенные по принципу декартовой системы координат (xyz), печатающая головка которых двигается по осям x, y, z.
В качестве материала используют составы на основе различных типов вяжущих материалов, допускается применение строительных смесей с минеральными добавками и фиброволокном.
5.2.2.2 Особенностью дельта (Delta) 3D-принтера является:
- способность возводить объекты высотой не более 12 м;
- невысокую точность 3D-печати.
Примечание - Дельта-принтерами являются 3D-принтеры, построенные по принципу параллельного расположения осей 3D-принтера на трех ребрах жесткости, которые одновременно могут быть и направляющими для кареток осей. Ребра жесткости образуют треугольник с углами 120°, в виде латинской буквы
5.2.2.3 Особенностью роботизированных принтеров-манипуляторов является:
- ограничение сооружаемых объектов радиусом действия принтера-манипулятора.
Примечание - Роботизированным принтером-манипулятором являются 3D-принтеры, способные сооружать объекты любой формы в ограниченном плесом манипулятора радиусе вокруг своей оси. При использовании специального оборудования возможно увеличение радиуса 3D-печати.
5.2.3 По мобильности 3D-принтеры подразделяют:
- на возимые;
- мобильные;
- стационарные.
5.2.3.1 Возимые 3D-принтеры имеют следующие характеристики:
- не имеют собственной колесной или гусеничной базы. Шасси, используемое для перевозки принтера, может быть любым транспортным средством или самоходной машиной;
- возможность выполнения 3D-печати на месте возведения и эксплуатации объекта;
- наличие автоматической системы смешивания и подачи материала.
5.2.3.2 Мобильные 3D-принтеры имеют следующие характеристики:
- возможность перемещения по строительной площадке за счет собственной колесной или гусеничной базы;
- возможность выполнения 3D-печати на месте возведения и эксплуатации объекта;
- время развертывания и настройки 3D-принтера на месте возведения и эксплуатации объекта не превышает трех дней;
- возможно наличие автоматической системы смешивания и подачи материала.
5.2.3.3 Стационарные 3D-принтеры имеют следующие характеристики:
- возможность выполнения 3D-печати в цеховых условиях и/или на месте возведения и эксплуатации объекта;
- отсутствует возможность перемещения 3D-принтера по строительной площадке без его предварительного демонтажа.
5.2.4 По объектам печати 3D-принтеры подразделяют:
- на 3D-принтеры, печатающие материально-технические ресурсы (кирпичи, блоки, плиты и пр.);
- 3D-принтеры, печатающие элементы конструкций зданий и сооружений;
- 3D-принтеры, печатающие здания и сооружения на месте строительства (фундаменте).
6.1 Порядок проведения работ с применением АТ в строительстве согласно ГОСТ Р 57590-2017 (подраздел 4.1) должен включать следующие этапы:
- создание 3D-модели (проектирование) объекта;
- преобразование 3D-модели в файл 3D-формата (STL-файлы, DXF-файлы и пр.);
- процесс нарезки 3D-модели;
- создание G-кода;
- перенос файла 3D-формата (STL-файлы, DXF-файлы и пр.) либо готового G-кода в управляющий 3D-принтером компьютер;
- настройка 3D-принтера;
- изготовление (печать) объекта 3D-принтером.
6.2 Создание 3D-модели (проектирование) объекта выполняют с применением:
- технологий 3D САПР-моделирования (объемное моделирование);
- 3D-сканирования (3D-оцифровкой);
- технологии реконструкции поверхности объекта.
6.2.1 Изготовление объекта с использованием АТ необходимо начинать с создания 3D-модели (проектирования) объекта с применением технологий 3D САПР-моделирования (объемного моделирования) с применением специализированного программного обеспечения для твердотельного моделирования, которое полностью описывает геометрическую форму и размеры внешней поверхности объекта и последующую ее оптимизацию. Результатом объемного моделирования должно быть создание 3D-модели объекта.
Примечание - Целью оптимизации 3D-модели объекта является совершенствование объекта с максимальным использованием возможностей АТ и учетом ограничений проектирования: заданного объема проекта, граничных условий (нагрузки, ограничения). Процесс оптимизации может быть направлен на сокращение массы объекта, улучшение функциональности, характеристик и свойств объекта.
6.2.2 Создание ТД на основе имеющегося объекта, в случае ее отсутствия, выполняется с применением методов обратного инжиниринга. Процесс проектирования осуществляется в обратном направлении - от физического объекта к его виртуальному прототипу, путем снятия размеров ручным способом или с применением инструментов лазерного 3D-сканирования. Результатом обратного инжиниринга должны быть создание 3D-модели объекта и/или разработка ТД объекта.
6.2.3 Технологию реконструкции поверхности объекта следует применять в случае отсутствия ТД, при износе узлов, необходимости доработки геометрии объекта. Результатом реконструкции поверхности должны быть создание 3D-модели объекта и/или разработка ТД объекта.
6.3 Преобразование 3D-модели в файлы 3D-формата (STL-файлы, DXF-файлы и пр.) производят с помощью программного обеспечения 3D САПР-моделирования (объемного моделирования), которое позволяет выводить файлы в указанных форматах.
В файлах 3D-формата (STL-файлы, DXF-файлы и пр.) должны быть описаны внешние замкнутые поверхности изначальной 3D-модели объекта, формирующие основу для расчета слоев в целях последующего процесса нарезки 3D-модели объекта.
6.4 Процесс нарезки 3D-модели объекта выполняют в специализированном программном обеспечении.
6.5 Создание G-кода (языка программирования для устройств с числовым программным управлением) - создание управляющего файла для 3D-принтера, содержащего в себе траекторию движения печатающей головки на каждом слое.
6.6 Перенос файлов 3D-формата (STL-файлы, DXF-файлы и пр.) либо непосредственно готового G-кода с описанием объекта осуществляют в 3D-принтер, в программном обеспечении которого должны быть выполнены позиционирование и ориентация для изготовления объекта.
6.7 Настройку 3D-принтера осуществляют перед началом изготовления объекта. Должны быть установлены следующие параметры изготовления объекта в зависимости от типа 3D-принтера:
- количество материала (объем или масса);
- толщина слоя материала;
- траектория движения печатающей головки, сопла.
Примечание - В зависимости от выбранного типа 3D-принтера настраиваемые параметры могут отличаться друг от друга. Настройку 3D-принтера необходимо выполнять в соответствии с ТУ и требованиями, указанными в руководстве по эксплуатации 3D-принтера. Для настройки 3D-принтера может быть применено специализированное программное обеспечение.
6.8 Изготовление объекта 3D-принтером должно происходить в автоматизированном режиме после отправки файлов 3D-формата (STL-файлы, DXF-файлы и пр.) либо непосредственно готового G-кода в 3D-принтер путем выполнения процесса послойного построения объекта в соответствии с 3D-моделью объекта с его одновременным армированием (при необходимости).
Примечание - Вмешательство обслуживающего персонала в процесс изготовления объекта 3D-принтером, происходящий в автоматизированном режиме, допускается при мониторинге печати в случае корректировки параметров печати (скорости, подачи строительной смеси и пр.) и при возникновении сбоев в работе 3D-принтера.
6.9 После изготовления объекта 3D-принтером при необходимости следует выполнить дополнительную обработку объекта перед использованием: очистку, грунтование поверхностей, оштукатуривание, окраску, декорирование и др.
7.1 Безопасность при работе с 3D-принтером должна быть обеспечена выбором приемов и режимов работы 3D-принтера в соответствии с руководством по эксплуатации. Производственные процессы должны соответствовать ГОСТ 12.3.002, применяемое оборудование - ГОСТ 12.2.003.
7.2 При перемещении 3D-принтера по строительной площадке необходимо использовать способы безопасного производства погрузочно-разгрузочных работ в соответствии с требованиями ГОСТ 12.3.009.
7.3 При работе с 3D-принтером следует соблюдать правила пожарной безопасности в соответствии с требованиями ГОСТ 12.1.004, а также требования санитарной безопасности и взрывобезопасности.
7.4 Обслуживающий 3D-принтер персонал при работе с ним должен быть обеспечен специальной одеждой и средствами индивидуальной защиты в соответствии с ГОСТ 12.4.011.
7.5 Квалификация обслуживающего 3D-принтер персонала должна обеспечивать безаварийную и безопасную работу оборудования.
(справочное)
В СТРОИТЕЛЬСТВЕ

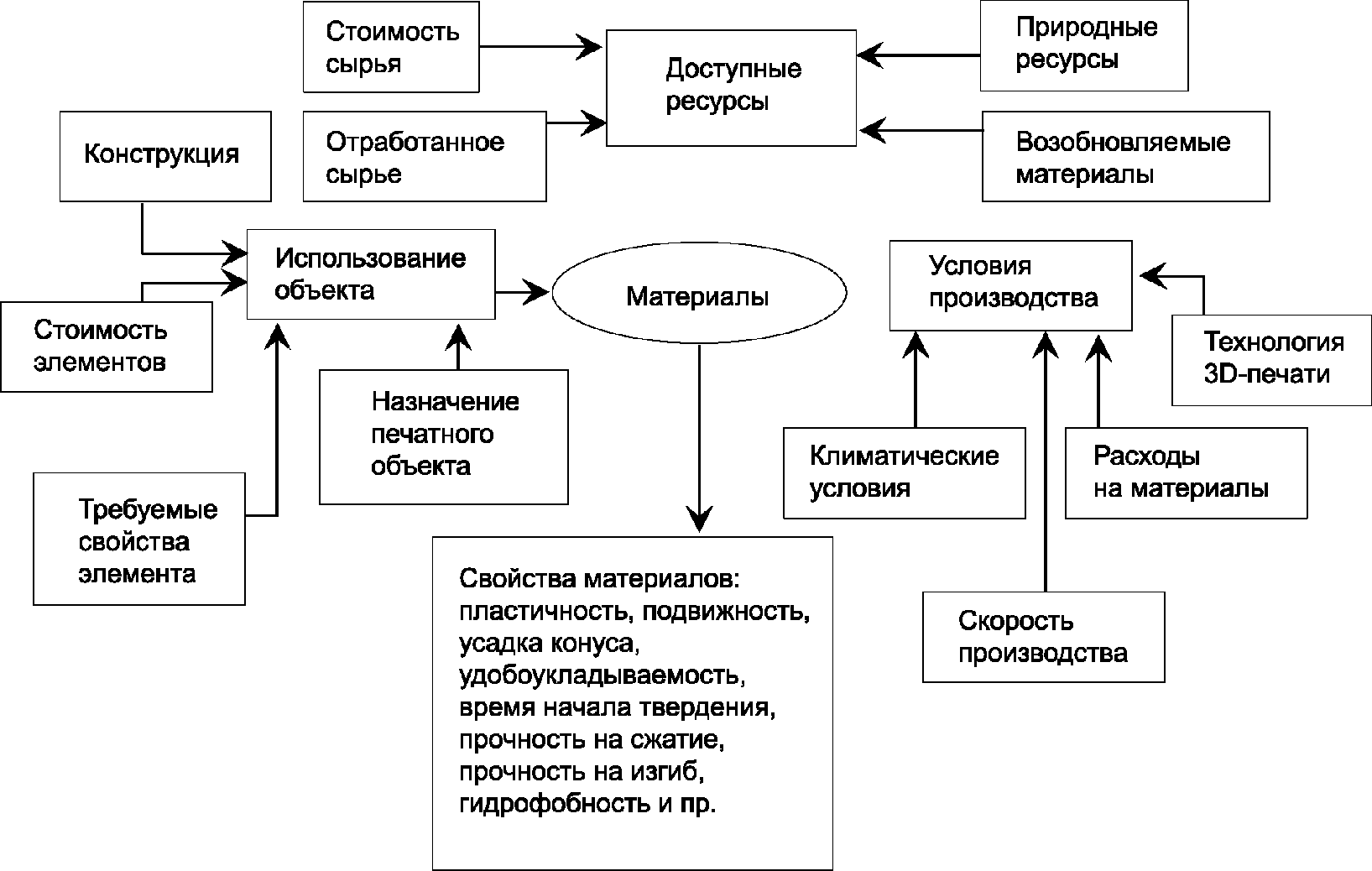

А.1 Общие требования к свойствам материалов
Материалы для 3D-печати должны обладать свойствами, которыми можно управлять в широком диапазоне с целью повышения эффективности аддитивных процессов. Общие требования к свойствам материалов для 3D-печати представлены на рисунке А.1.
![]() А.2 Растворы и смеси
При применении АТ в строительстве используют растворы и строительные смеси для 3D-печати в зависимости от назначения изделий и метода 3D-печати, такие как, но не ограничиваясь:
- мелкозернистый бетон на базе портландцементного, композиционного или геополимерного вяжущего;
- раствор на базе портландцементного, композиционного или геополимерного вяжущего;
- глина;
- грунтобетоны;
- гипсы, в том числе модифицированные и гидрофобные.
Примечание - Гипс вводят в растворы для регулирования не только сроков загустевания смесей, но и их технических свойств, вследствие чего заметно повышается качество бетона;
- смеси со стеклянным волокном - для печати объемных элементов;
- смеси с фиброволокном - для снижения трещиностойкости изделий;
- смеси с противоморозными добавками - для выполнения работ при отрицательных температурах окружающего воздуха;
- смеси с пластификаторами - для регулирования свойств бетонов и растворов;
- смеси с добавлением мелкого заполнителя - для увеличения шероховатости;
- смеси на базе модифицированных гипсов - для декоративной печати.
Материалы и их комбинации, используемые при послойном экструдировании, указаны на рисунке А.2.
???????????????????????????????????????
? Комбинации материалов, используемые ?
? при 3D-печати методом послойного ?
? экструдирования ?
???????????????????????????????????????
???????????????? ????????????????????????
??????????? ?????????????????? ???????????????????????? ??????????????????
? Фибра ? ? Бетонная смесь ? ? Армирование стальной ? ? Бетонная смесь ?
??????????? ?????????????????? ? арматурой ? ??????????????????
? ???????????????????? ????????????????????????
??? Стеклянная ? ? ??????????????????
? ???????????????????? ??? Горизонтальное ?
? ???????????????????? ? ??????????????????
??? Полипропиленовая ? ? ??????????????????
? ???????????????????? ??? Вертикальное ?
? ???????????????????? ????????????????? ? ??????????????????
??? Базальтовая ? ? Металлическая ???
? ???????????????????? ? сетка ? ?
? ???????????????????? ????????????????? ?
??? Стальная ? ????????????????? ?
???????????????????? ? Металлические ???
? прутья ?
?????????????????
А.3 Общие требования к бетонным смесям
А.3.1 Строительная смесь для 3D-печати должна соответствовать требованиям ТД производителя 3D-принтера и обладать следующими характеристиками, соответствующими выбранному методу 3D-печати:
- дисперсность;
- реологические свойства (формуемость, возможность транспортирования по трубам, пластическая прочность);
- высокая адгезия между слоями смеси, плотное прилегание слоев;
- отсутствие изломов смеси;
- отсутствие трещинообразования, низкая усадка;
- равномерность отверждения (схватывания);
- высокая скорость отверждения (схватывания) после экструзии.
А.3.2 При выборе строительной смеси для 3D-печати необходимо учитывать следующие требования:
- выполнение трехмерной печати строительными смесями для 3D-печати (без применения специальных добавок либо без модификации составов) возможно только при положительных температурах окружающего воздуха (от 5,0 °C до 40,0 °C);
- уменьшение временного промежутка между слоями с целью обеспечения необходимого сцепления между ними;
- обеспечение удерживающей способности нижнего слоя с целью выдерживания веса следующих слоев без деформации, при этом необходимо обеспечить сцепление с последующими слоями;
- состав строительной смеси для 3D-печати должен быть тиксотропным, т.е. должен обеспечивать уменьшение вязкости от механического воздействия и увеличение вязкости в состоянии покоя;
- обеспечение достаточной подвижности строительной смеси для 3D-печати для обеспечения экструзии;
- исключение использования применения газобетона и пенобетона для легких стеновых конструкций при 3D-печати (кроме случаев заполнения пустот напечатанных конструкций с целью улучшения свойств теплопроводимости).
Примечание - Применение вышеуказанных компонентов приводит к увеличению бетонной смеси в объеме после формирования под действием химической реакции.
А.4 Требования к модифицирующим добавкам
Для обеспечения заданных свойств строительной смеси для 3D-печати и затвердевшей строительной смеси для 3D-печати необходимо учитывать требования к применяемым модифицирующим добавкам, перечисленные в таблице А.1.
Таблица А.1
Добавки для обеспечения свойств строительной смеси
для 3D-печати в строительстве
А.5 Требования к фибрам
Для обеспечения прочности и жесткости конструкции без армирования бетона стальной арматурой возможно использование фибры в качестве армирующего компонента для улучшения свойств строительной смеси для 3D-печати (см. таблицу А.2), если данное требование отражено в ТД производителя 3D-принтера.
Примечание - Фибра является одной из добавок к строительной смеси для 3D-печати, которая представляет собой материал, применяемый в качестве армирующего компонента. Фибра добавляется в сухие строительные смеси и растворы, выполняя роль микроармирующего компонента, модифицирующего (оптимизирующего) структуру вяжущих веществ строительных конгломератов на микроуровне.
Таблица А.2
для 3D-печати в строительстве
А.6 Требования к готовым изделиям
Готовое изделие, напечатанное на 3D-принтере, должно соответствовать требованиям, изложенным в ПД:
- по необходимой прочности;
- высокой однородности и стабильности свойств;
- низкой плотности и теплопроводности;
- высокой прочности сцепления;
- морозостойкости;
- содержанию вредных примесей;
- удельной эффективной активности естественных радионуклидов и др.
Примечание - Требуемые характеристики формируются на стадии обоснования и разработки состава строительной смеси для 3D-печати. Для обеспечения формуемости смеси рациональным является применение мелкозернистых или порошковых строительных смесей для 3D-печати на основе портландцемента и его разновидностей, а также других вяжущих с разными видами заполнителей, наполнителей и модифицирующих добавок.
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/pnst_predvaritelnyj-nacionalnyj-standart/0/pnst_93014.html
На правах рекламы:
|
||||||||||||||||||||||||||||||||||||
