3.2
3.3
3.4
3.5
3.6
3.7
3.8
3.9
3.10
3.11
3.12
3.13
3.14
3.15 навигационная база географических данных; НБГД: Набор геопространственных данных, структура и содержание (модель данных) которых позволяют получать оптимальные по различным критериям результаты информационных запросов к навигационной базе географических данных.
3.16 картографическое обеспечение информационных услуг: Комплекс средств, методов и мероприятий, направленных на создание навигационных баз географических данных и доведение их до потребителей.
Примечание - Картографическое обеспечение подсистемы диспетчерского управления наземного городского пассажирского транспорта включает в себя картографическую основу на район действия подсистемы. Обеспечивается предоставление информационных услуг пользователям по запросам, требующим предоставление картографической информации и пространственных данных.
3.17 граф маршрута: Пространственная модель, описывающая в терминах теории графов, определяемая как упорядоченный набор идентификаторов элементов транспортного графа, по которым проходит маршрут наземного городского пассажирского транспорта.
Примечание - Граф маршрута имеет идентификатор и дополнительные пространственные адресные атрибуты, отражающие инфраструктурные элементы маршрута.
3.18 граф маршрутной сети: Совокупности графов маршрутов наземного городского пассажирского транспорта.
3.19 параметры вождения транспортных средств: Числовые величины, с помощью которых оценивается безопасность вождения транспортных средств.
3.20 контролируемое транспортное средство: Транспортное средство, работающее под контролем системы диспетчерского управления, осуществляемым на основе обработки телематической информации, поступающей от транспортного средства.
3.21
3.22
3.23
3.24
3.25
3.26 зона влияния контрольного пункта: Область пространства, включающая остановочный пункт (указанный как контрольный пункт), границы которой имеют формальное описание в системе диспетчерского управления.
Примечания
1 При попадании ТС в зону влияния фиксируется факт нахождения ТС на контрольном пункте.
2 Размеры и форма зоны влияния контрольного пункта определяются технологом системы диспетчерского управления НГПТ.
3.27 функция расстояния: Числовая функция, аргументами которой являются параметры "широта" и "долгота" точки, принадлежащей графу маршрута.
Примечание - Значение функции расстояния равно фактическому расстоянию от начала маршрута до точки на местности, широта и долгота которой соответствуют модельным параметрам широты и долготы выбранной точки графа маршрута.
3.28 привязка навигационных данных: Процедура однозначного сопоставления навигационной отметки, полученной от контролируемого транспортного средства, точке, принадлежащей графу маршрута.
3.29
4.1 Картографическое обеспечение предназначено для удовлетворения потребностей в пространственной цифровой информации, возникающей при решении функциональных задач подсистемы диспетчерского управления НГПТ (далее - подсистемы) в составе ИТС, установленных в ГОСТ 32422, а также потребностей пользователей транспортных услуг.
Примечание - Функции создания (получения), ввода, редактирования, хранения, обновления, визуализации информации о пространственных объектах, в том числе ТС, на основе использования ЦК, результатов мониторинга ТС и иной информации, имеющей пространственную привязку, реализуются картографическим обеспечением в соответствии с ГОСТ Р 54722.
4.2 Картографическое обеспечение создается на основе использования базовых слоев картографического обеспечения информационных услуг ИТС муниципального образования путем добавления специализированных слоев в навигационной базе географических данных ИТС для решения функциональных задач подсистемы диспетчерского управления НГПТ.
4.3 Подсистема обеспечивает решение функциональных задач системы управления, а также реализацию информационных запросов пользователей, алгоритмы выполнения которых основаны на использовании и обработке данных ЦК, результатов мониторинга ТС и другой информации, имеющей пространственную привязку.
4.4 Пространственные данные подсистемы должны содержать информацию в объеме, обеспечивающем решение задач подсистемой информирования пассажиров, установленных в ГОСТ Р 54026.
5.1 Картографическое обеспечение информационных услуг входит в состав подсистемы диспетчерского управления НГПТ.
5.2 Картографическое обеспечения информационных услуг формируется на основе использования материалов единой электронной картографической основы, пространственные данные которой создаются и обновляются в порядке, установленном [6].
5.3 Информационно-технологический аспект картографического обеспечения информационных услуг реализуется на основе использования географических информационных систем, которые в соответствии с классификацией географических информационных систем по территориальному охвату, установленной в ГОСТ Р 52155, относятся к категориям муниципальных или региональных.
5.4 Общие технические требования к картографическому обеспечению устанавливаются в соответствии с ГОСТ Р 52155.
5.5 Пространственные данные картографического обеспечения состоят:
- из ЦК;
- результатов мониторинга ТС;
- дополнительных пространственных данных.
5.6 Состав и содержание пространственных данных
5.6.1 Цифровые карты включают в себя:
- базовые элементы, содержание которых определяется в соответствии с ГОСТ Р 51605;
- специальные элементы содержания, включающие граф маршрутной сети, объекты транспортной инфраструктуры и другие пространственные объекты, необходимые для решения функциональных задач подсистемы, определенных в соответствии с ГОСТ 32422.
5.6.2 Состав и содержание дополнительных пространственных данных определяются задачами и технологическими особенностями процессов диспетчерского управления.
5.7 Требования к совместимости пространственных данных картографического обеспечения устанавливаются в соответствии с ГОСТ Р 52571.
Общие требования к совместимости пространственных данных подсистемы устанавливаются по следующим аспектам:
- требования к содержанию и структуре представления пространственных данных;
- требования к информационному сопровождению пространственных данных.
5.8 Для ЦК, используемых в составе картографического обеспечения, рекомендуется подтверждение соответствия проведением сертификации по правилам, установленным в Системе сертификации геодезической, топографической, картографической продукции.
6 Требования к составу, содержанию и построению специальных элементов цифровых карт, необходимых для реализации функций картографического обеспечения информационных услуг
6.1 Состав, содержание и построение графа маршрутной сети
6.1.1 Граф маршрутной сети состоит из совокупности графов отдельных маршрутов НГПТ.
6.1.2 Граф каждого маршрута создается в отдельном слое ГИС, наименование которого формируется из номера и наименования маршрута, содержащегося в реестре маршрутов регулярных перевозок [7].
6.1.3 Граф маршрута создается для всех вариантов движения ТС на маршруте (прямой, обратный, укороченный и т.д.).
6.1.4 Граф каждого маршрута является самостоятельным элементом ЦК, он имеет идентификатор и другие атрибуты, необходимые для использования при решении функциональных задач НГПТ, описанные в настоящем стандарте.
6.1.5 Маршрут определяется как упорядоченный набор идентификаторов элементов транспортного графа, по которым проходит маршрут.
6.2.1 Наследование свойств элементов дорожного графа
Граф маршрута создается на основе использования соответствующих элементов графа дорожной сети. Элементы графа маршрута должны обладать свойствами соответствующих элементов графа дорожной сети в соответствии с [7]. Граф маршрута является связным графом, для формирования которого используются топологически связанные ребра и вершины (геометрически описывают расположение проезжих частей улично-дорожной сети, их характеристики, технические средства организации дорожного движения).
6.2.2 Свойства элементов графа маршрута, заимствованные от топологически совпадающих элементов дорожного графа
Элементы графа маршрута должны обладать свойствами, приведенными ниже.
При создании дорожного графа его ребра должны соответствовать на местности осевым линиям проезжих частей дорог.
При создании дорожного графа его вершины на местности должны соответствовать:
- точкам пересечения осевых линий, расположенных на одном по высоте уровне дорог или, в случаях, указанных в [7], осевых линий проезжих частей таких дорог;
- расположенным на дорогах или их проезжих частях долговременным преградам, препятствующим проезду ТС;
- пресечению линии уреза воды на водоемах и линии маршрута при движении через разводные мосты и паромные переправы.
Если дороги или их проезжие части находятся на разных уровнях по высоте, вершина дорожного графа, соответствующая их пересечению, не образуется.
При создании дорожного графа его ребро соответствует осевой линии проезжей части дороги в случаях:
- если проезжие части дороги разделены физическим разделителем (барьер, ограждение, газон, отделенные барьером от проезжей части дороги трамвайные пути);
- если проезжие части дороги разделены двойной сплошной линией дорожной разметки (номер разметки 1.3 по ГОСТ Р 51256).
В указанных случаях в местах, где возможен разворот, ребра, соответствующие различным направлениям движения, соединяются дополнительным ребром дорожного графа с одновременным образованием дополнительных вершин.
Отклонение местоположения ребра дорожного графа не должно превышать 15 м от фактического местоположения соответствующей осевой линии дороги (проезжей части дороги) на местности (см. [7], статья 2, пункт 19).
6.2.3 Для графа маршрута формируется функция расстояния.
6.3 Состав и содержание атрибутов ребер графа маршрута
6.3.1 Ребра графа маршрута наследуют следующие атрибуты ребер дорожного графа и их значения (см. [7]):
- направление движения (одностороннее, двустороннее);
- информацию об ограничениях дорожного движения (минимальное и максимальное ограничение скорости движения, ограничение нагрузки на ось, ограничение высоты, ограничение длины, ограничение ширины);
- ограничение возможности проезда по времени (сезонность, интервал времени суток) с учетом расписания движения ТС по соответствующему участку дороги;
- классификацию дороги в соответствии с [8];
- назначение объектов транспортной инфраструктуры в соответствии с основными показателями транспортно-эксплуатационных характеристик (съезд, железнодорожный переезд, мостовые сооружения, автодорожные тоннели);
- наименование улицы, на которой расположена дорога;
- тип дорожной одежды в соответствии с ГОСТ Р 59120.
6.3.2 Ребра графа маршрута имеют следующие атрибуты, отражающие специфику решения задач НГПТ:
- номер маршрута;
- направление движения маршрута;
- тип рейса (прямой, обратный, кольцевой, укороченный, удлиненный).
Примечание - Тип рейса определяется технологами подсистемы. Установленные типы рейсов кодируются и сохраняются в общесистемном справочнике.
6.3.3 Вершины ребер графа маршрута имеют следующие атрибуты:
- номер вершины;
- географическую широту и долготу
6.4 Состав, содержание и формирование элементов адресного слоя маршрутной сети
6.4.1 Состав элементов адресного слоя маршрутной сети
Адресный слой формируется в виде множества адресных точек, с каждой из которых связана информация о конкретном объекте. Объектами адресного слоя маршрутной сети являются остановочные пункты транспорта.
6.4.2 Атрибуты элементов адресного слоя маршрутной сети, заимствованные от элементов адресного слоя цифровой навигационной карты.
Заимствованными атрибутами элементов адресного слоя являются объекты адресации (см. [10]).
6.4.3 Атрибуты элементов адресного слоя маршрутной сети, формируемые дополнительно для каждого остановочного пункта: код и наименование остановочного пункта из единого справочника остановочных пунктов НГПТ, набор характеристик, описывающих остановочный пункт: множество номеров маршрутов, проходящих через остановочный пункт {номер маршрута, тип рейса}, географические координаты местоположения остановочного пункта: географическая широта
Примечание - Классификация и кодирование атрибутов элементов адресного слоя осуществляется специалистами городской администрации. Наименования и коды остановочных пунктов НГПТ содержатся в едином справочнике остановочных пунктов подсистемы диспетчерского управления НГПТ.
7 Состав задач картографического обеспечения информационных услуг, решаемых в процессе диспетчерского управления перевозками пассажиров наземного городского пассажирского транспорта
7.1 Использование картографического обеспечения для привязки навигационных данных контролируемых транспортных средств к цифровой модели маршрута
7.1.1 Цель и основные принципы привязки навигационных данных
Привязка навигационных данных обеспечивает выполнение подсистемой диспетчерского управления НГПТ функции контроля движения ТС по маршруту с использованием пространственной модели графа маршрута.
Привязка осуществляется также с целью обеспечения возможности подсистемы диспетчерского управления НГПТ использовать математические алгоритмы для контроля движения ТС на маршруте.
Процедура привязки обеспечивает возможность обновления информации о местоположении ТС и пройденном расстоянии от начальной точки маршрута в режиме реального времени. С этой целью с каждой фактически полученной навигационной отметкой, содержащей значения широты и долготы, должна сопоставляться точка на некотором ребре модели, которой также соответствуют "модельные" широта и долгота. Вводят функцию
, к которой существует привязка навигационной отметки с координатами . Функцию где
Условие (7.1) обеспечивает возможность нахождения точки на пространственной модели графа маршрута, расстояние которой от фактической навигационной отметки минимально.
Порядок, в котором осуществляется привязка каждой навигационной отметки к точке на ребре графа маршрута, приведен в 7.1.2
Полученные модельные значения широты и долготы обеспечивают возможность использования математического аппарата для анализа местоположения и движения ТС на маршруте.
Привязка должна осуществляться нахождением точки модели, принадлежащей некоторому ребру графа модели, которая в системе географических координат расположена на минимальном расстоянии от полученной навигационной отметки и которая определяется из соотношения (7.1).
Привязка должна осуществляться в несколько этапов:
- на первом этапе следует определить ребро модели, к точке которого будет иметь привязку вновь полученная отметка;
- на втором этапе соответствующая точка на модели находится как точка пересечения ребра с перпендикуляром, опущенным из точки, соответствующей местоположению навигационной отметки (см. рисунок 7.1).
Примечания
1 Расстояние от навигационной отметки до точки ребра графа маршрута, к которой имеет привязку отметка, определяется по правилам аналитической геометрии, то есть как длина перпендикуляра, опущенного из точки с координатами навигационной отметки на ребро (см. рисунок 7.1).
2 Расстояние от навигационной отметки до точки ребра графа маршрута, к которой имеет привязку отметка, не должно превышать заранее установленной величины
3 Отображение местоположения ТС на ЦК должно осуществляться как по фактическим, так и по "модельным" данным, полученным по результатам процедуры привязки.
![]() текущих навигационных данных, полученных от ТС
7.2 Использование картографического обеспечения для контроля соответствия расписанию фактического движения транспортного средства на маршруте с использованием текущих навигационных данных
7.2.1 Оценка соответствия фактического движения ТС на маршруте расписанию
Соответствие фактического движения ТС на маршруте расписанию оценивается с использованием каждого полученного от ТС навигационного данного, путем нахождения планового и фактического положения ТС на маршруте и расчетом отклонения фактического положения от планового путем расчета времени прохождения расстояния между точками, соответствующими плановому и фактическому местоположению.
7.2.2 Использование функции расстояния для остановочных пунктов маршрута, соответствующей их положению на цифровой модели маршрута для оценки соответствия расписанию фактического движения ТС
При оценке соответствия расписанию фактического движения ТС следует использовать данные о местоположении остановочных пунктов, которые являются адресными объектами маршрута, и значения функции расстояния (см. 6.2) для каждого остановочного пункта.
7.2.3 Для оценки планового местоположения ТС на маршруте следует использовать расписание движения ТС в рейсе, для которого проводят оценку соответствия расписанию фактического движения ТС.
7.2.4 Последовательность расчета планового положения ТС на маршруте
Последовательность этапов расчета:
а) находят остановочные пункты маршрута с номерами i, j, плановое время прохождения которых соответствуют неравенству:
, (7.2)где
tтек - текущее время;
б) просчитывают расстояние планового местоположения от последнего пройденного по плану остановочного пункта с номером i.
Расстояние
где ri, rj - расстояние от начальной точки маршрута до остановочных пунктов на маршруте с номерами i, j;
tтек - текущее время;
в) плановое местоположение ТС на маршруте находят на ребре (l, k) графа маршрута с начальной и конечной точками l и k соответственно такими, что функции расстояния для начальной вершины ребра
. (7.4)Точка на графе маршрута, соответствующая плановому положению ТС, разделяет ребро (l, k) в соотношениях:
. (7.5)Точке графа маршрута, соответствующей плановому положению ТС, сопоставляется значение функции расстояния rп. Исходя из формулы (7.3), величину rп вычисляют по формуле
. (7.6)Схема нахождения точки на графе маршрута, соответствующей плановому положению ТС, показана на рисунке 7.2.
![]() соответствующей плановому положению ТС
7.2.5 Оценка соответствия расписанию фактического движения ТС на основе взаимного расположения на графе маршрута точек, соответствующих плановому и фактическому положению ТС
Фактическое положение ТС находится путем привязки текущей навигационной отметки к точке на ребре графа маршрута, как описано в 7.1. Поскольку фактическому положению ТС соответствует некоторая точка графа маршрута, ей соответствует значение функции расстояния
Нахождение оценки соответствия расписанию фактического движения ТС показано на примере, когда точки, соответствующие плановому и фактическому положениям ТС, лежат на одном ребре графа маршрута. При этом возможны два варианта:
а) точка, соответствующая плановому положению ТС, лежит дальше от начала маршрута, чем точка, соответствующая его фактическому положению. При этом выполняется неравенство
б) точка, соответствующая плановому положению ТС, лежит ближе к началу маршрута, чем точка, соответствующая его фактическому положению. При этом выполняется неравенство
. Такая ситуация соответствует движению ТС с опережением расписания. Схематично оба варианта изображены на рисунке 7.3.![]() а)
![]() ![]() б)
и фактического местоположения ТС на графе маршрута
Величину времени отклонения фактического движения ТС от планового следует принимать равной величине разницы между плановым и фактически затраченным временем на прохождение участка маршрута, концы которого соответствуют найденным плановому и фактическому местоположениям ТС.
7.3 Использование картографического обеспечения для оценки времени прохождения контрольного пункта на маршруте транспортным средством и оценка соответствия расписанию выполненного рейса
7.3.1 Выбор контрольных пунктов
Оценка соответствия расписанию выполняемого рейса должна осуществляться автоматически на основе оценки времени прохождения ТС контрольных пунктов маршрута.
Контрольными пунктами маршрута являются остановочные пункты маршрута, выбранные специалистами по организации перевозок для контроля фактического движения ТС на маршруте с целью оценки соответствия фактического движения расписанию на основе сравнения фактического и планового времени прохождения ТС контрольных пунктов.
Начальный и конечный пункты маршрута являются обязательными контрольными пунктами. Дополнительно в качестве контрольного пункта указываются один или более промежуточных контрольных пунктов, в зависимости от длины маршрута (см. рисунок 7.4).
![]() контрольных пунктов маршрута
7.3.2 Установление факта нахождения ТС на контрольном пункте маршрута
Для установления факта нахождения ТС на контрольном пункте средствами ГИС должна быть сформирована пространственная зона, включающая местоположение контрольного пункта, которая называется "зона влияния контрольного пункта". Форма и размеры зоны влияния контрольного пункта определяются технологами подсистемы (см. рисунок 7.5).
![]() контрольного пункта
Если навигационные отметки, поступающие от ТС, имеют привязку к зоне контрольного пункта, считается, что ТС находится на соответствующем контрольном пункте.
7.3.3 Оценка фактического времени прохождения контрольного пункта ТС в рейсе
Фактическое время прохождения контрольного пункта определяется по времени поступления навигационных отметок от ТС, когда оно находится на контрольном пункте или в непосредственной близости от него.
Алгоритм, по которому подсистема автоматически определяет фактическое время прохождения контрольного пункта, заключается в следующем:
а) если контрольный пункт является начальным остановочным пунктом маршрута, то фактическое время начала рейса следует засчитывать подсистемой по времени формирования первой навигационной отметки, поступившей от ТС, находящегося за пределами зоны влияния контрольного пункта - начального остановочного пункта в рейсе (при условии, что предыдущие отметки имеют привязку к зоне влияния контрольного пункта);
б) если контрольный пункт является последним остановочным пунктом маршрута, то фактическое время окончания рейса следует засчитывать подсистемой по времени формирования первой отметки, поступившей из зоны влияния последнего контрольного пункта - последнего остановочного пункта в рейсе (при условии, что ни одна из предыдущих отметок не имеет привязки к зоне влияния контрольного пункта);
в) если контрольный пункт является промежуточным остановочным пунктом маршрута, то фактическое время прохождения промежуточного контрольного пункта следует засчитывать по времени формирования навигационной отметки, имеющей привязку к зоне влияния промежуточного контрольного пункта, которое оказалось максимально близким или совпало с плановым временем прохождения данного контрольного пункта в рейсе.
7.3.4 Автоматический учет рейса и оценка соответствия расписанию фактического времени движения ТС
7.3.4.1 С целью автоматической оценки соответствия фактического времени движения ТС расписанию технологом подсистемы для каждого контрольного пункта указывается предельно допустимая величина опережения расписания
7.3.4.2 Если фактическая величина отклонения от расписания, допущенная при прохождении контрольного пункта, укладывается в интервал
, подсистема должна автоматически засчитать факт прохождения контрольного пункта в соответствии с расписанием. В противном случае подсистема должна автоматически засчитать несвоевременное прохождение контрольного пункта.7.3.4.3 Оценка соответствия фактического времени движения ТС расписанию в рейсе формируется автоматически. Рейс считается выполненным без нарушений расписания, если все контрольные пункты рейса были пройдены в соответствии с расписанием. В противном случае рейс должен быть засчитан как пройденный с нарушением расписания движения по маршруту.
8 Состав задач картографического обеспечения информационных услуг, предоставляемых пассажирам наземного городского пассажирского транспорта
8.1 Общие положения
8.1.1 Картографическое обеспечение информационных услуг, предоставляемых пассажирам НГПТ, должно основываться на использовании следующих ресурсов:
- данные базовых и специализированных слоев картографического обеспечения, указанных в разделе 6;
- метаданные, касающиеся адресных объектов, состав которых определен ГОСТ Р 52573;
- нормативно-справочная информация, касающаяся организации и расписаний движения ТС на маршрутах;
- оперативная информация о фактическом движении ТС на маршрутах, формируемая подсистемой диспетчерского управления перевозками пассажиров НГПТ в процессе оперативного цикла управления с оценкой отклонения фактического движения ТС от планового, указанного в расписании.
Запрос пользователя осуществляется с использованием персонального компьютера или другого устройства, имеющего доступ в Интернет и графический экран для отображения информации и специального программного обеспечения в виде специализированного приложения, доступного пользователю.
8.1.2 Назначение, состав и характеристики решаемых задач информирования пассажиров определен в ГОСТ Р 54026.
8.2 Предоставление справочной информации о работе наземного городского пассажирского транспорта с использованием функции картографического обеспечения
8.2.1 Использование функций картографического обеспечения при предоставлении информации о маршруте и организации движения ТС на маршруте
При запросе пользователем информации о маршруте должно открываться специальное окно интерфейса пользователя, в котором пользователь должен осуществить выбор номера запрашиваемого маршрута.
В результате выполнения запроса пользователя на экран должна выводиться следующая информация:
- номер и наименование маршрута;
- информация цифровой электронной карты, содержащая базовые слои, а также специализированные слои, отображающие маршрут и остановочные пункты.
В отдельном окне должна выводиться следующая текстовая информация:
- начало и окончание работы ТС на маршруте в будние, выходные и праздничные дни;
- интервалы движения и перерывы в движении;
- перечень остановочных пунктов маршрута, которые стыкуются с пересадочными узлами на другие виды транспорта, краткое описание каждого пересадочного узла и информация о его положении относительно остановочных пунктов на маршруте.
8.2.2 Использование функций картографического обеспечения при предоставлении информации о расписании движения ТС на маршруте
При запросе пользователь должен указать следующие параметры из карты маршрута регулярных перевозок (см. [5], статья 3, пункт 20):
- номер маршрута (из списка);
- направление движения ТС (выбирается указанием конечного остановочного пункта маршрута из списка остановок),
- вид расписания;
- наименование остановочного пункта отправления, т.е. пункта, откуда планирует отправиться пассажир (из списка остановок).
После ввода параметров запроса должна выводиться следующая информация:
- цифровая картографическая информация, содержащая отображение маршрута и остановочных пунктов маршрута с выделением указанного остановочного пункта и с выделением различным цветом остановочных пунктов маршрута, следующих в указанном и противоположном направлении (см. рисунок 8.1);
- табличная информация, содержащая расписание движения ТС от указанного остановочного пункта в указанном направлении в соответствии с указанным видом расписания.
Примечание - Если имеются изменения в организации движения, действующие на день запроса или на ближайшее к текущему дню дни, то информация об этих изменениях также должна выводиться на экран в текстовой форме. Количество дней, на которое выводится расписание движения, определяется технологом подсистемы.
![]() маршрута и остановочных пунктов маршрута, следующих
в указанном в запросе направлении
8.3 Предоставление информации о времени прибытия транспортного средства на остановочный пункт с отображением местоположения транспортного средства
Запрос пользователя осуществляется с использованием персонального компьютера или другого устройства, имеющего доступ в Интернет и графический экран для отображения информации.
При выполнении запроса пользователя на экран выводится:
- номер и наименование маршрута;
- цифровая картографическая информация, содержащая базовые слои;
- цифровая картографическая информация, содержащая отображение маршрута и остановочных пунктов маршрута с выделением указанного остановочного пункта и выделением различным цветом остановочных пунктов маршрута, следующих в указанном и противоположном направлении;
- местоположение ТС, прибывающего на остановочный пункт, отображается специальным значком (см. рисунок 8.2).
![]() маршрута и остановочных пунктов маршрута и местоположения
ТС, прибывающего на остановочный пункт
В отдельном текстовом окне выводится следующая информация:
- количество минут до прибытия ТС;
- сообщение о наполнении салона ТС в соответствии с ГОСТ Р 54723.
9.1 Использование цифровой модели маршрута для автоматической фиксации нарушений скоростного режима
Алгоритм непрерывного мониторинга скоростного режима движения ТС НГПТ на маршруте должен быть основан на использовании графа маршрута, ребра которого, по построению, содержат атрибутивную информацию, включающую данные об ограничении скоростного режима движения на соответствующем участке маршрута, а также ограничения, установленные в подсистеме, на предельные величины ускорения и замедления. Оцениваемыми параметрами вождения являются превышения установленных ограничений, накладываемых на значения скорости, ускорения, замедления (отрицательного ускорения), исходные текущие значения которых поступают в составе навигационных данных, получаемых от ТС НГПТ.
9.2 Разработка алгоритма автоматического мониторинга скоростного режима движения транспортных средств наземного городского пассажирского транспорта
Последовательность выполнения шагов алгоритма следующая:
- шаг 1. Начало;
- шаг 2. Получение первой навигационной отметки;
- шаг 4. Сравнение данных о скорости движения в параметрах навигационной отметки с ограничением скорости движения на текущем участке маршрута.
Примечание - Анализ величины параметра "скорость" навигационной отметки следует провести путем сопоставления его значения со значением ограничения скорости, указанного в соответствующем атрибуте ребра графа маршрута, соответствующего текущему участку. Анализ параметра "ускорение", "замедление" (отрицательное ускорение), полученного из навигационной отметки, следует провести путем сопоставления полученного значения с ограничениями, установленными в системе диспетчерского управления, на предельные величины ускорения и замедления ТС;
- шаг 6. Фиксация местоположения, времени, характера и величины допущенных нарушений скоростного режима в рейсе.
Примечание - При выявлении факта нарушения скоростного режима движения зафиксировать время, место нарушения (географические широта и долгота) с указанием идентификационных параметров: ТС, рейса, табельного номера водителя ТС;
- шаг 8. Получение очередной навигационной отметки, переход к шагу 3;
- шаг 10. Конец.

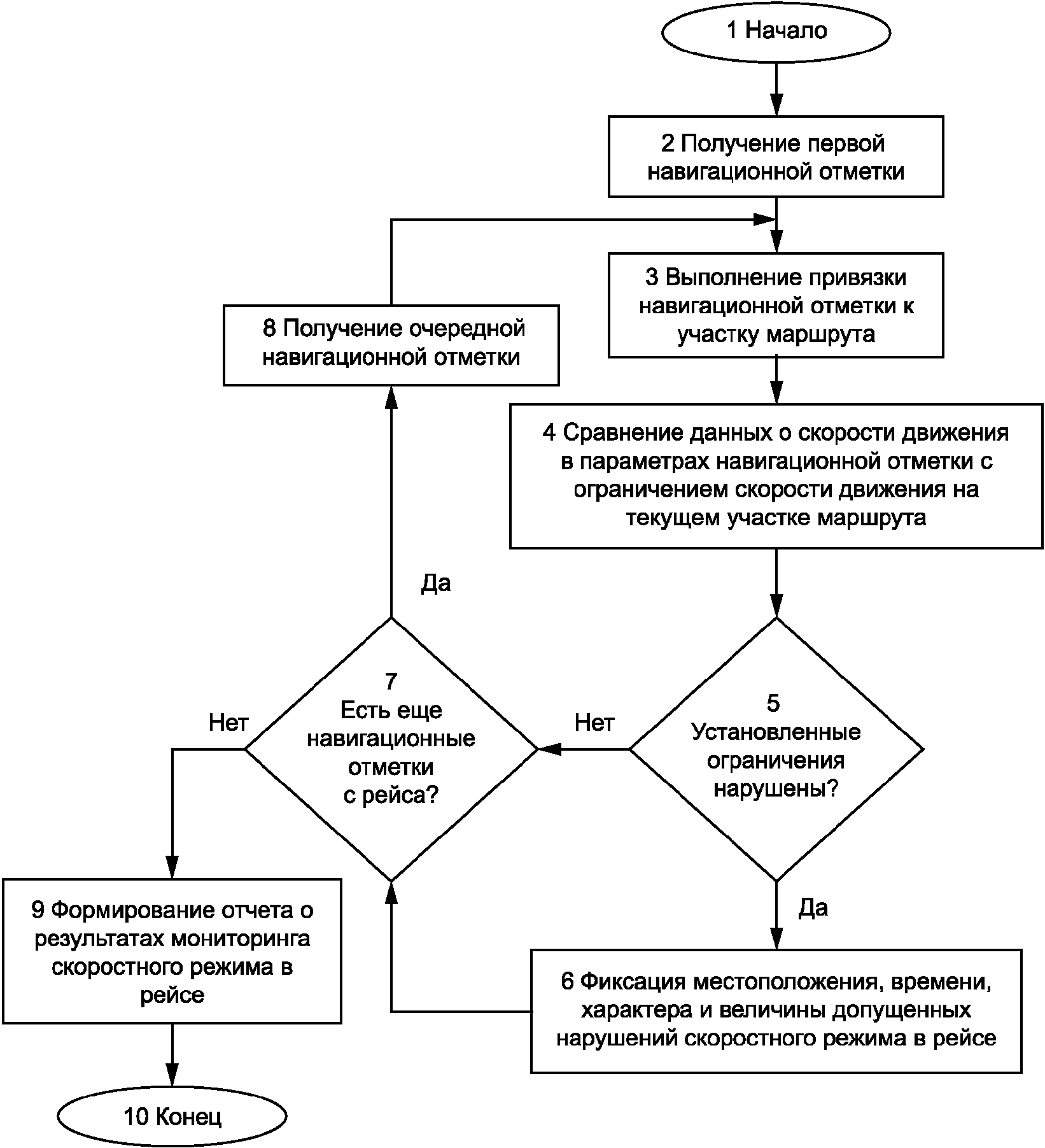

Блок-схема разработанного алгоритма автоматического мониторинга скоростного режима движения ТС НГПТ на основе обработки данных спутниковой навигации и цифровой модели маршрута движения показана на рисунке 9.1.
![]() скоростного режима движения транспортных средств
наземного городского пассажирского транспорта на основе
обработки данных спутниковой навигации и цифровой
модели маршрута движения
По результатам работ алгоритма по каждому рейсу автоматически формируются данные о результатах автоматического мониторинга скоростного режима.
Если нарушений не обнаружено, формируется информация об отсутствии нарушений в рейсе. Если нарушения скоростного режима в рейсе были зафиксированы, формируются данные о допущенных нарушениях скоростного режима в рейсе, с указанием местоположения нарушения и с оценкой тяжести нарушения, полученной на основании анализа величины превышения установленного нормативом параметра скоростного режима скорости.
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/pnst_predvaritelnyj-nacionalnyj-standart/1/pnst_82695.html
На правах рекламы:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
