"ПНСТ 217-2017. Предварительный национальный стандарт Российской Федерации. Ограниченно-подвижные соединения трубопроводов топливной системы авиационной техники. Метрическая серия"
(утв. и введен в действие Приказом Росстандарта от 24.10.2017 N 18-пнст)

1 РАЗРАБОТАН Союзом авиапроизводителей России (САП)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 323 "Авиационная техника"

3 УТВЕРЖДЕН и ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 24 октября 2017 г. N 18-пнст

4 Настоящий стандарт разработан с учетом основных нормативных положений международного документа SAE MA 2250:2015 "Ограниченно-подвижные соединения трубопроводов топливной системы авиационной техники. Метрическая серия" (SAE MA 2250:2015 "Coupling Fuel, Flexible Variable Cavity, Threaded Type With Ferrules, Metric", NEQ)

5 ВВЕДЕН ВПЕРВЫЕ

В целях развития промышленного производства и увеличения доли участия на международном рынке российской авиационной техники гражданского назначения важным условием является обеспечение соответствия создаваемой продукции наилучшим принятым на международном уровне требованиям и нормам.

Настоящий предварительный национальный стандарт разработан с учетом основных нормативных положений SAE MA 2250:2015. SAE MA 2250 наряду с другими стандартами Международного сообщества автомобильных инженеров (Society of Automotive Engineers, SAE International), устанавливающих требования в области гидравлических систем, применяемых в аэрокосмической отрасли, имеет положительный опыт успешного применения в международной практике авиастроения.

В целях приведения в соответствие с требованиями основополагающих стандартов национальной системы стандартизации Российской Федерации и российского законодательства текст настоящего стандарта по сравнению с исходным текстом SAE MA 2250 имеет технические отклонения и различия по форме представления, значения величин выражены в единицах СИ (кроме случаев, установленных Постановлением Правительства Российской Федерации от 31 октября 2009 г. N 879 "Об утверждении Положения о единицах величин, допускаемых к применению в Российской Федерации").

Учитывая объем изменений по сравнению с исходным текстом SAE MA 2250, настоящий стандарт разработан в целях предварительной апробации установленных в нем требований, накопления дополнительной информации об объекте стандартизации посредством производства и проведения необходимых испытаний данного объекта.

Настоящий стандарт устанавливает требования к резьбовым подвижным соединениям в сборе, при монтаже которых используются металлические наконечники или обработанные концевые фитинги труб для присоединения трубопроводов и их компонентов к топливной, дренажной и другим системам летательного аппарата гражданского назначения. Соединение в сборе предназначено для использования при температуре от -54 °C до +93 °C и при максимальном рабочем давлении 862 кПа. Металлический наконечник, упомянутый в настоящем стандарте, является дюймовым наконечником, адаптированным к метрическим трубам.

Соединения в сборе, изготовленные в соответствии со спецификацией, должны отвечать всем требованиям, описанным в настоящем стандарте. Производители, которые изготавливают одну или несколько сборочных единиц соединения, должны подтверждать соответствие выпускаемой продукции соответствующим требованиям и проводить все испытания, описанные в настоящем стандарте. Опытные образцы, предназначенные для испытаний, должны соответствовать документации на их изготовление. Полумуфты должны проходить приемо-сдаточные испытания в составе изделия. Следует избегать осевых нагрузок на уплотнительное кольцо полумуфты при монтаже трубопровода.

Материалы и чистовая обработка компонентов должны соответствовать стандартам и чертежам. Используемые аналоги и материалы-заменители должны быть одобрены покупателем. Все материалы и обработка должны быть одного качества, без дефектов, пригодны по назначению и отвечать требованиям правил производства и контроля качества.

Материалы должны быть устойчивыми к воздействию коррозии или иметь надлежащее защитное покрытие, препятствующее электрохимической коррозии вследствие использования разнородных материалов в сборочном изделии, воздействия влаги, солевого тумана и высоких температур.

Соединение должно быть легким по весу, подвижным в сборе с уплотнительным О-образным кольцом. Конструкция изделия должна обеспечивать его использование на линии подачи топлива в двигатели, в системе заправки топливом под давлением и в других схожих системах на статическое рабочее давление 862 кПа применительно к изделиям с типоразмером до 100 и на рабочее давление 207 кПа на линии слива и дренажной топливной системы для типоразмеров от 114 до 140 включительно. Соединения не должны терять эксплуатационных свойств при перепадах температур от -54 °C до +93 °C при статическом давлении и от -40 °C до +57 °C при скачках давления и динамическом рабочем давлении во время заправки и полета. Соединения не должны терять эксплуатационных свойств при максимальном смещении от заданного положения на 4°, или при максимальном зазоре 6 мм, или в комбинации при минимальном зазоре 1,6 мм, при смещении на 3° от заданного положения.

Соединение в сборе должно состоять из компонентов, приведенных в таблицах 1.1 и 1.2.

--------------------------------

<1> Соединение в сборе и сборочные единицы предоставляются в целях упрощения чертежных обозначений и с целью изготовления и установки трубопровода. Сборочный узел состоит из комплектующих, перечисленных выше, за исключением металлических наконечников и О-образных уплотнительных колец. Наконечники обычно устанавливаются во время изготовления трубопровода. Другие компоненты не требуются до окончательной сборки. Концы трубопровода могут быть использованы в сборе с соединением вместо трубки с резьбовым наконечником.

Резьба гайки и корпуса должна быть выполнена в соответствии с установленными требованиями.

Уплотнительные кольца не являются предметом настоящего стандарта, за исключением требований к проверке соответствия соединения техническим условиям. Размеры уплотнительных колец для соединений приведены в таблице 2.

Типоразмеры сборочных единиц должны соответствовать значениям, указанным в соответствующем разделе стандарта.

Вес соединения в сборе и комплектующих не должен превышать максимального веса, указанного в чертеже соответствующего раздела стандарта.

Соединение в сборе должно отвечать следующим эксплуатационным требованиям:

2.4.1.1 Утечка вследствие давления в топливной системе

Изделие в сборе должно выдерживать давление, равное максимальному давлению при испытании (см. таблицу 2), в течение 3 мин. при комнатной температуре без каких-либо видимых утечек, по истечении 1 мин. после подачи давления, или других неисправностей, которые влияют на сборку или разборку при испытании в соответствии с 3.6.2.2.1.

2.4.1.2 Утечка жидкости

Изделие в сборе, проходящее испытания, указанные в данном стандарте, не должно обнаруживать утечку жидкости или появление влаги в виде капель на поверхности соединения в сборе, в том числе в местах соединения трубы с фитингом. Данное соединение определяется по наружному диаметру трубы и габаритам соединения. Габариты определяются по длине соединения от одного конца трубы до другого конца в местах соединения с трубой, втулкой или другим соединением.

Изделие в сборе не должно терять эксплуатационных свойств под воздействием избыточного давления и под воздействием давления выше атмосферного, значения которого указаны в таблице 2. Изделие подлежит выбраковке в случае, если при снижении избыточного давления, превышающего 0,001 кПа, в течение 5 мин. обнаруживается утечка, описанная в 2.4.1, или иной отказ. Методы испытания описаны в 3.6.2.

Соединение в сборе не должно обнаруживать утечку жидкости сверх нормы, указанной в 2.4.1, или демонстрировать отказ во время испытаний на топливостойкость при высокой температуре топлива (+93 °C), низкой температуре топлива (-54 °C) и при продувке сухого воздуха (+93 °C). Процедура испытаний и их продолжительность описаны в 3.6.3.

Соединения в сборе под воздействием давления в соответствии с 3.6.4 не должны демонстрировать отказ или нарушение прочности конструкции, а также обнаруживать утечку сверх нормы, указанной в 2.4.1, в соответствии с требованиями к испытательному давлению, указанными в 2.4.2, после воздействия вибрации в соответствии с 3.6.4.

Соединения в сборе не должны обнаруживать утечку сверх нормы, указанной в 2.4.1, под воздействием давления в соответствии с требованиями, указанными в 2.4.2, а также обнаруживать признаки повышенной коррозии, отслаивания, сколов или вспучивания покрытия на обработанной поверхности, обнажение основного металла на поверхности с гальваническим покрытием после испытания соляным туманом. Методы испытания указаны в 3.6.5.

Изделия в сборе не должны терять эксплуатационных свойств под воздействием избыточного испытательного давления и давления выше атмосферного в соответствии с таблицей 2 после циклических испытаний на изгиб интенсивностью 50 000 циклов при комнатной температуре. Изделие подлежит выбраковке в случае, если при снижении избыточного давления, превышающего 1,7 кПа в течение 5 мин., обнаруживается утечка сверх нормы, указанной в 2.4.1, или иной отказ. Утечка при температуре -40 °C регистрируется и не должна являться причиной выбраковки. Угол изгиба должен составлять (3 +/- 0,5)°. Испытания определены в 3.6.6.

Изделия в сборе должны выдерживать циклические испытания интенсивностью 50 000 циклов, как показано на рисунке 4 и в таблице 2, без отказов и утечек, определенных в 2.4.1. Испытания определены в 3.6.7.

2.4.8.1 Испытания разрушающим давлением при максимальных значениях температуры

Изделия в сборе не должны обнаруживать разрушения или утечки, определенной в 2.4.1 при любом давлении, включая разрушающее, указанное в таблице 2, при двух перепадах температур от -54 °C до +93 °C. Процедура испытаний указана в 3.6.8.1.

2.4.8.2 Разрушающее давление при комнатной температуре

Изделия в сборе должны испытываться под давлением до разрушения при комнатной температуре. Изделия не должны обнаруживать утечки, как указано в 2.4.1, при любом давлении, включая разрушающее, указанное в таблице 2. Давление, при котором происходит разрушение образца, должно быть выше указанного в таблице 2. Процедура испытания определена в 3.6.8.2.

Соединения в сборе и их компоненты должны иметь маркировку для идентификации в соответствии с действующим стандартом или чертежом.

Компоненты соединения в сборе должны быть изготовлены и пройти чистовую обработку в соответствии с технологическими процессами.

На поверхности и на внутренних стенках поставляемого соединения в сборе не должно быть следов масла, жира, грязи или других инородных материалов.

Если иное не указано, поставщик несет ответственность за выполнение всех проверок и требований к испытаниям, приведенным в настоящем стандарте. Поставщик может использовать собственные средства или любую коммерческую лабораторию, удовлетворяющую требованиям заказчика, для выполнения проверки и требований к испытаниям. Заказчик оставляет за собой право проводить какие-либо проверки и испытания, если это является необходимым для обеспечения требуемого уровня качества продукции и услуг.

Экспертиза и испытание изделий в сборе должны классифицироваться следующим образом:

- квалификационный контроль (см. 3.3);

- контроль соответствия качества (см. 3.4).

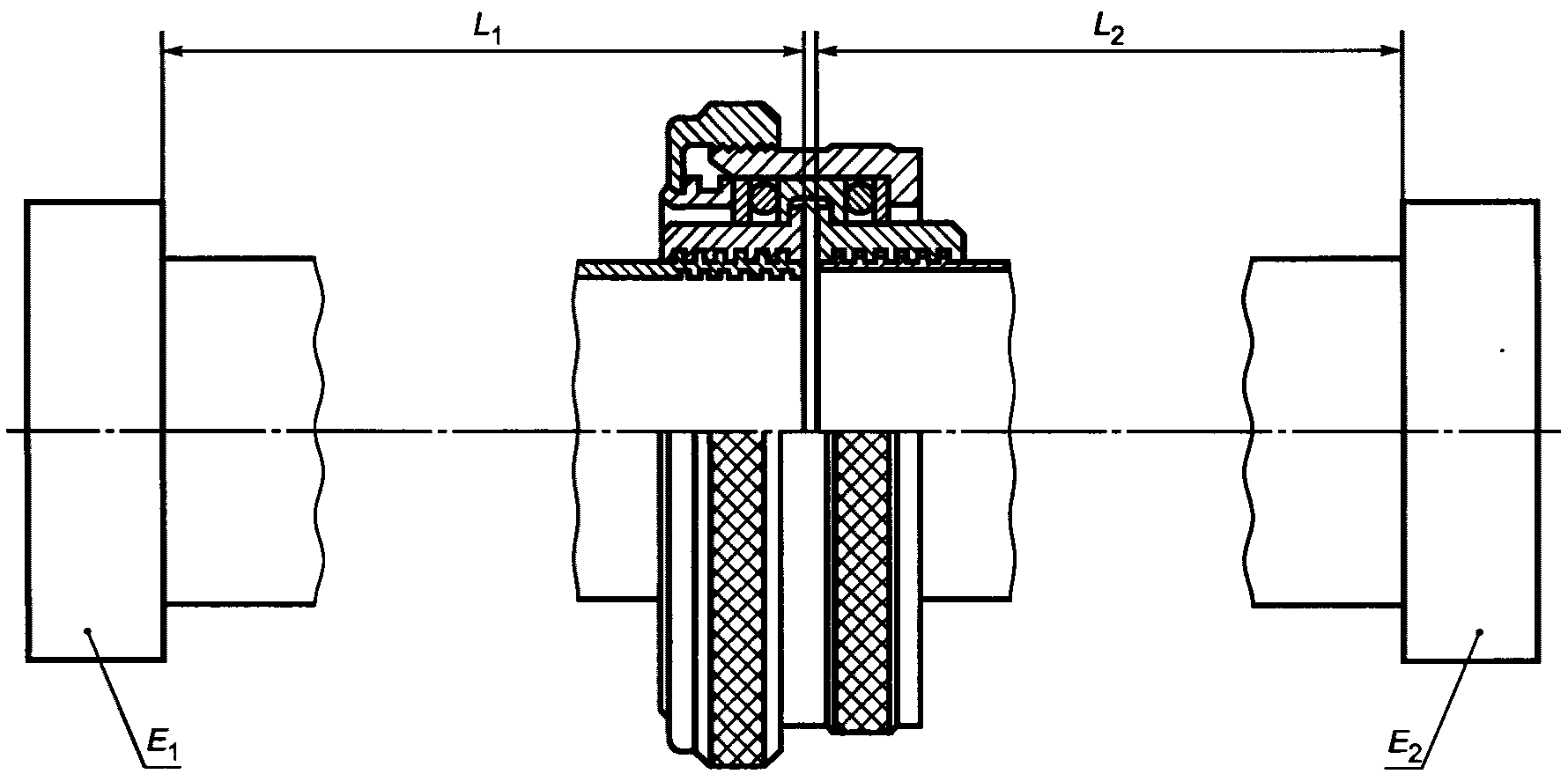

Опытные образцы должны соответствовать рисунку 1 и показателям, указанным в таблице 3. Количество образцов указано в 3.3.2. Толщина стенки трубопровода должна соответствовать данным, указанным в таблице 4. Уплотнительные кольца должны использоваться для квалификационных испытаний всех образцов.

Восемь опытных образцов для каждого типоразмера 12, 25, 50, 76, 100 и 124 должны проходить квалификационные испытания в порядке, указанном в таблице 5.

Если испытания не проводятся заказчиком, поставщик должен предоставить следующую информацию:

3.3.3.1 Протокол испытаний

Три копии протокола испытаний, который включает отчет обо всех испытаниях и описывает испытания и условия, которые должны быть предоставлены (см. примечание к 3.3.3.3).

3.3.3.2 Испытуемые образцы

Испытуемые образцы должны быть представлены по просьбе заказчика. Образцы, подвергаемые квалификационным испытаниям, не предоставляются в рамках заказа.

3.3.3.3 Чертежи

Необходимо предоставить три комплекта сборочных чертежей. В сборочном чертеже должно быть представлено изделие в разрезе со всеми компонентами в сборе, а также должны быть указаны шифры изделий и их компонентов.

Примечание - Регистрационный журнал и запротоколированные данные испытаний остаются в материалах испытаний рядом с испытательной установкой и отправляются заказчику только по специальному запросу.

Методы контроля качества продукции включают в себя экспертизу и испытания, указанные в 3.6.

Контроль соответствия качества продукции осуществляется в соответствии с 3.4.1 и 3.4.2. Каждый компонент соединения в сборе должен пройти экспертизу, как указано в 3.6.1. Любое соединение, не прошедшее экспертизу, должно быть забраковано.

Классы, предельный уровень качества и характеристика дефектов дополнительно определены в таблицах 6 и 7.

Если одно или более изделий, выбранных из партии, не соответствует требованиям стандарта, то все изделия в партии должны пройти проверку.

3.4.3.1 Партии продукции, проходящие повторные испытания

Если партия (или часть партии) была отклонена заказчиком, подробный отчет, касающийся причин браковки и мер, принятых для устранения отказов в партии, должен быть представлен на рассмотрение в письменном виде заказчику до повторного прохождения испытаний.

Уплотнительные кольца должны быть смазаны техническим вазелином.

Испытательная жидкость должна соответствовать установленным требованиям. Дополнительные испытательные жидкости могут быть одобрены заказчиком.

Если не указано иное, опытные образцы и жидкость должны иметь допуск на давление +/- 69 кПа. Избыточное давление должно быть равным или больше, чем заданное давление в таблице 2.

Если не указано иное, опытные образцы и жидкость должны иметь допуск на температуру в пределах +/- 3 °C. Измерение температуры окружающей среды производится на расстоянии 152 мм от опытного образца.

Предпочтительные условия проведения испытаний показаны на рисунках 2 - 4. Отклонения от данных условий должны быть одобрены заказчиком.

Каждое изделие в сборе или компонент должны проходить внешний осмотр и проверку соответствия габаритов изделия с целью определения соответствия требованиям действующего стандарта или чертежа, предъявляемым к материалам, размерам, качеству изготовления и приемлемому уровню качества, указанному в таблице 7. Протокол экспертизы должен быть предоставлен по запросу заказчику.

Опытные образцы, показанные на рисунке 2, должны подвергаться испытаниям избыточным давлением и давлением выше атмосферного, как указано в таблице 2 или как определено в сочетании с другими испытаниями.

3.6.2.1 Избыточное испытательное давление

Опытные образцы должны быть сухими, на их поверхности не должно быть следов топлива или паров испытательных жидкостей. Испытуемый образец должен быть соединен с вакуумным насосом при помощи шланга диаметром 12 мм или трубы максимального типоразмера и не должен превышать длину в 3 м. Давление должно измеряться на расстоянии 152 мм от опытного образца. Запорный клапан устанавливается рядом с датчиком давления в одной плоскости с насосом. Избыточное испытательное давление, равное или большее значения, указанного в таблице 2, должно сохраняться в течение минимум 15 мин. Запорный клапан должен быть закрыт, и давление контролируется в течение 5 мин. для признаков утечки (падение давления). Опытный образец должен соответствовать требованиям, указанным в 2.4.1 и 2.4.2.

3.6.2.2 Испытательное давление выше атмосферного

Опытный образец должен пройти испытание на опрессовочное давление при условиях, указанных в таблице 2, в течение не менее 30 с и не более 5 мин. При проведении испытаний можно применять ту же испытательную жидкость, что и для других испытаний, или воду. Опытный образец не должен демонстрировать течей и соответствовать требованиям, указанным в 2.4.1.

3.6.2.2.1 Давление при проведении пневматических испытаний

Опытный образец в сборе (см. рисунок 1) должен быть помещен в защищенную испытательную камеру и испытан под давлением, равным испытательному давлению в таблице 2, при комнатной температуре в течение минимум 3 мин. В качестве рабочего газа необходимо использовать сухой сжатый воздух или азот. На поверхности опытного образца в сборе во время и перед испытаниями не должно присутствовать следов масла, за исключением смазки на уплотнительном кольце. Перед проведением испытания необходимо обезжирить поверхность изделия после соединения с трубой.

Опытные образцы 1 и 2, как показано на рисунке 1, закрепляют в испытательной установке, как показано на рисунке 2, чтобы трубы, выходящие из фитинга, располагались под углом 3° относительно друг друга для каждого типоразмера. Конец трубы (L₂) закрепляется жестко, конец трубы (L₁) закрепляется таким образом, чтобы при проведении испытаний она оставалась в фитинге. Расстояние между точками крепления труб должно составлять 508 мм. Само соединение должно находиться посередине между точками крепления.

3.6.3.1 Топливная стойкость при высокой температуре

Соединения в сборе должны проходить испытания на опрессовочное давление в соответствии с 3.6.2.2 и таблицей 2, в которой приведены данные по избыточному испытательному давлению. Если нет признаков утечки или других отказов, давление необходимо понизить до 862 кПа. Температуру окружающего воздуха и температуру жидкости необходимо повысить до 93 °C. После стабилизации температуры, необходимо продолжать испытания не менее 72 ч, поддерживая температуру жидкости и окружающего воздуха в пределах 93 °C. По завершении данного этапа испытаний при температуре 93 °C соединения подвергаются испытанию избыточным испытательным давлением в соответствии с 3.6.2.2. Температура окружающего воздуха и температура жидкости должны быть снижены до комнатной температуры.

3.6.3.2 Топливная стойкость при низкой температуре

Соединения в сборе должны проходить испытания на опрессовочное давление в соответствии с 3.6.2.2 и таблицей 2, в которой приведены данные по избыточному испытательному давлению. Если нет признаков утечки или других отказов, давление необходимо понизить до 862 кПа. Температуру окружающего воздуха и температуру жидкости необходимо понизить и стабилизировать до 54 °C. Испытания необходимо проводить не менее 72 ч, поддерживая температуру жидкости и температуру окружающего воздуха на уровне 54 °C. По завершении данного этапа испытаний при температуре 54 °C соединения подвергаются испытанию избыточным испытательным давлением и проверяются на предмет утечки. Температура окружающего воздуха и температура жидкости повышаются до комнатной температуры. Необходимо слить испытательную жидкость и просушить на воздухе соединения без последующего разбора и демонтажа из испытательной установки с целью проведения дальнейших испытаний.

3.6.3.3 Сушка при высокой температуре

Необходимо производить сушку соединения в сборе в течение 168 ч при температуре 93 °C. По завершении процесса сушки необходимо провести еще один цикл испытаний при низкой температуре, согласно 3.6.3.2 в случае присутствия в соединении испытательной жидкости. После чего соединения без последующего разбора и демонтажа из испытательной установки должны проходить испытания на вибрацию, согласно 3.6.4.

После проведения испытаний на топливную стойкость в соответствии с 3.6.3, опытные образцы 1 и 2 (см. рисунок 1) закрепляют в испытательной установке, как показано на рисунке 2, таким образом, чтобы трубы, выходящие из фитинга, располагались под углом в 3° относительно друг друга для каждого типоразмера. Конец трубы L₂ закрепляется жестко, а конец трубы L₁ закрепляется таким образом, чтобы при проведении испытаний она оставалась в фитинге. Расстояние между точками крепления труб должно составлять 508 мм, само соединение должно находиться посередине между точками крепления. Испытания проводятся двумя равными по времени этапами: для образцов, испытываемых под давлением до 862 кПа, и для образцов при условиях, приведенных в таблице 2, испытываемых избыточным рабочим давлением. Испытание должно проводиться при комнатной температуре. Данные испытаний включают в себя:

а) нагружение. По всем трем пространственным осям проводится вибрационное нагружение соединения с определенными графиками изменения частот и амплитуды;

б) результат. Определяются характеристики вибрационных нагрузок, при которых возникают снижение производительности или другие характерные изменения функционирования соединения;

в) хронологический журнал. Журнал должен содержать четкое описание выполняемых испытаний и включать всю актуальную информацию, касающуюся проведения испытаний, производительности оборудования, идентификацию и описание любых неисправностей. Любые сбои и/или снижение производительности в ходе вибрационных испытаний должны быть полностью проанализированы и приняты меры по их устранению.

3.6.4.1 Исследование резонанса

Нахождение резонансных частот должно производиться по вертикальной оси синусоидальными колебаниями. Изменение частот колебаний должно производиться медленно в диапазоне от 5 до 2000 Гц при размахе колебаний 0,6096 мм или при ускорении +2g. Точки резонанса должны быть отмечены и зафиксированы, а режим каждого резонанса описан. Резонансные точки определяются по степени резонансного усиления, указанного в 3.6.4.2 б).

3.6.4.2 Испытание на синусоидальную вибрацию

Каждый опытный образец должен испытываться синусоидальной нагрузкой вдоль пространственных осей в диапазоне от 5 до 2000 Гц по крайней мере в четырех резонансных точках в условиях наиболее нагруженных резонансных колебаний, время испытаний указано в таблице 8.

В случае, если резонансных частот больше двух, следует использовать для проведения испытания на этих частотах только наихудшие с точки зрения нагрузок частоты. Размах колебаний и перегрузки должны быть:

а) от 5 до 18 Гц: размах колебаний 2,54 мм;

б) от 18 до 24 Гц: перегрузка +1,5g;

в) от 24 до 50 Гц: размах колебаний 0,9144 мм.

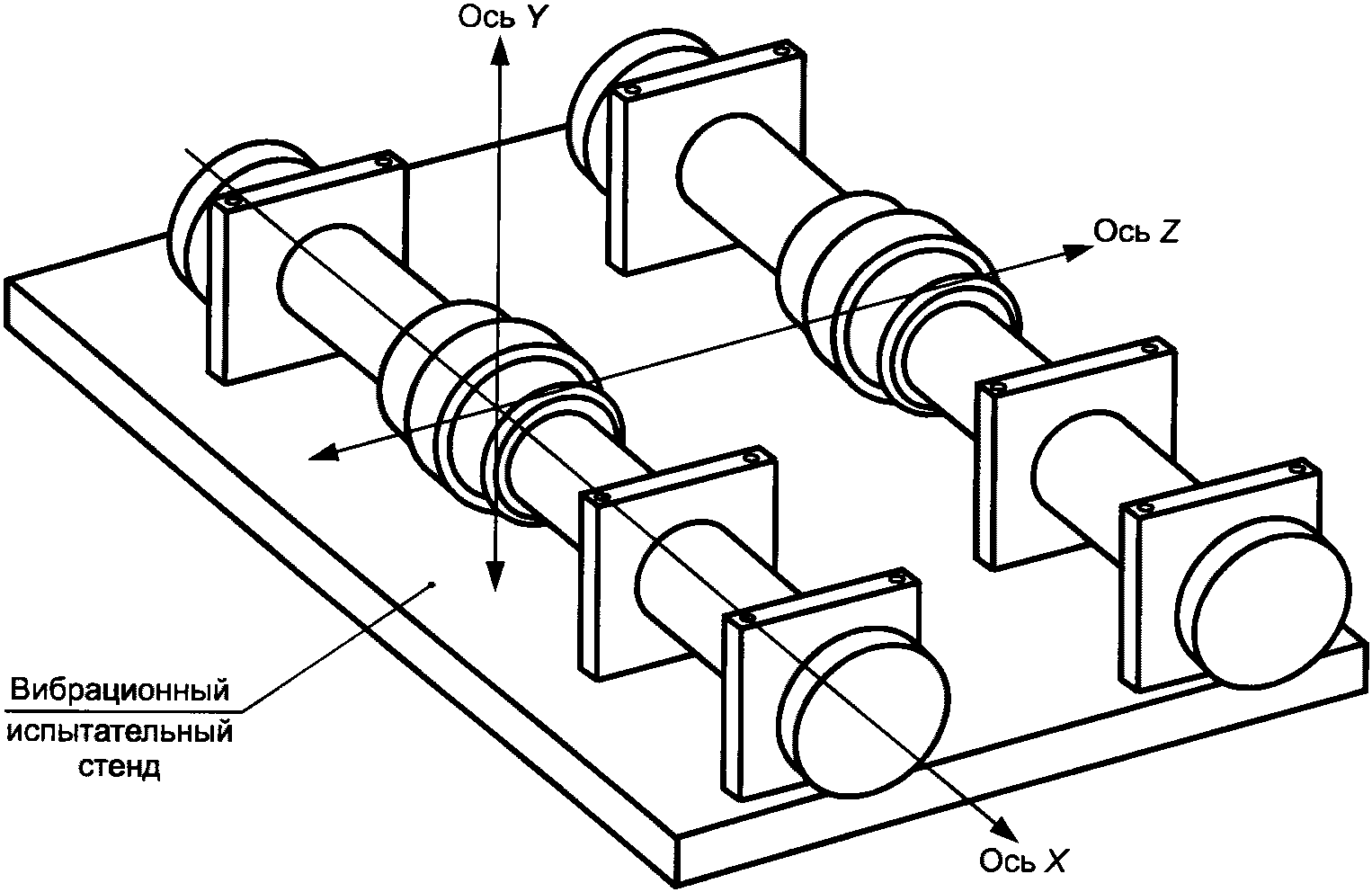

Испытания на резонансные частоты и синусоидальную вибрацию образцов 1 и 2 из таблицы 5 должны проводиться по трем пространственным осям, как показано на рисунке 6. Опытные образцы должны контролироваться на герметичность и отвечать требованиям, изложенным в 2.4.4.

Опытные образцы 5 и 6, как показано на рисунке 1, должны быть установлены в испытательной камере и подвергаться воздействию соляного тумана в течение 168 ч. После 168 ч воздействия соляного тумана опытный образец проходит экспертизу на наличие следов коррозии или других повреждений на обработанной поверхности. Испытания на опрессовочное давление должны проводиться в соответствии с 3.6.2. Во время проведения испытаний опытный образец не должен обнаруживать утечку и должен отвечать требованиям, указанным в 2.4.5.

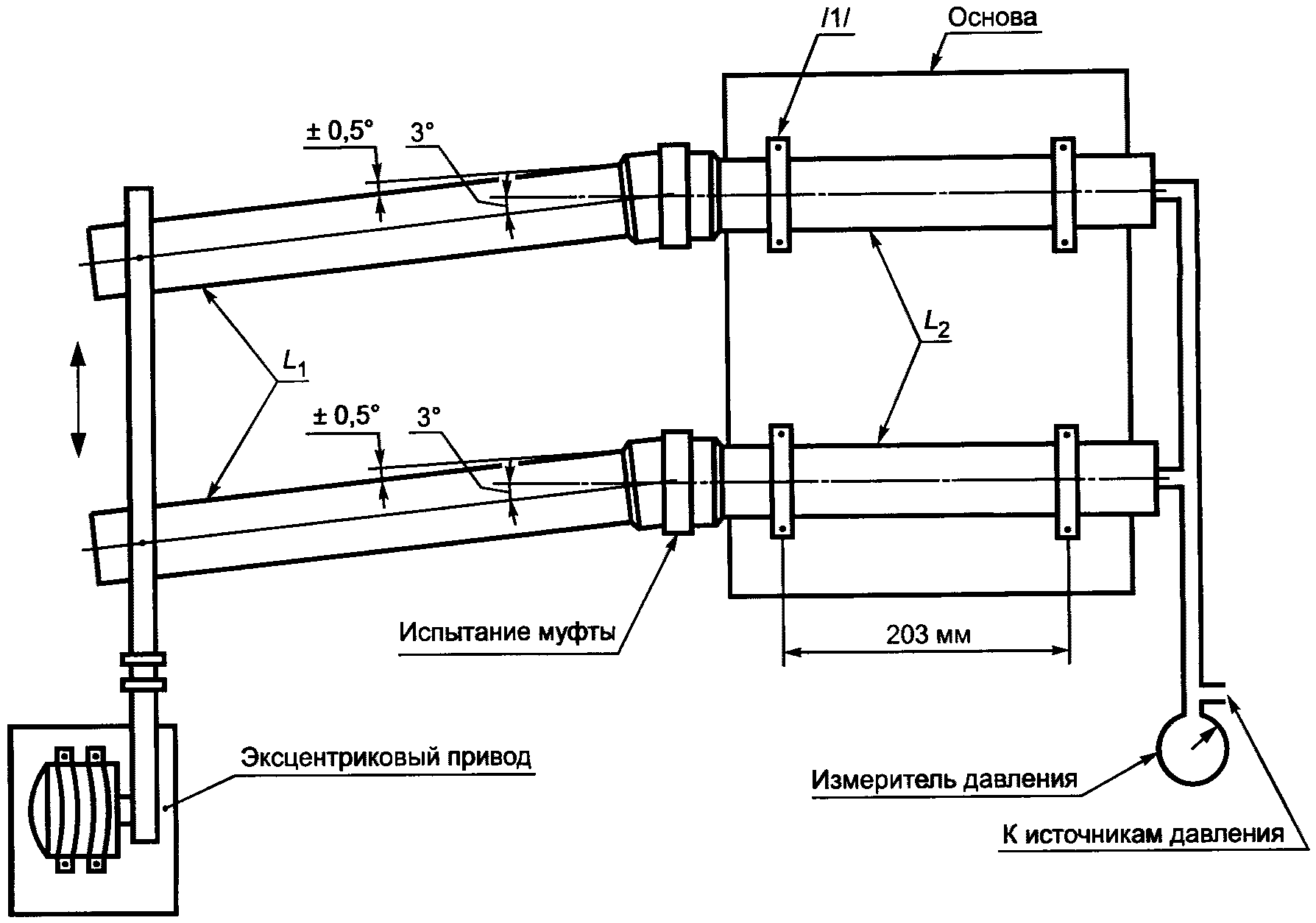

Опытные образцы 3 и 4, как показано на рисунке 1, фиксируются в испытательной установке, как показано на рисунке 2. Конец трубы L₂ должен оставаться неподвижным, а конец трубы L₁ должен быть изначально смещен под углом 3° по отношению к осевым линиям трубы. Осевое перемещение конца трубы L₁ должно ограничиваться только соединением в сборе. Испытательная установка обеспечивает вращательное или продольное отклонение конца трубы L₁ Перемещение трубы при изгибе должно происходить под углом +/- 0.5° в каждую сторону от первоначального отклонения трубы под углом в 3°. Отклонение от начального положения проводится на (60 +/- 5) см/мин. Испытательная жидкость должна соответствовать требованиям, указанным в 3.5.2. Необходимо придерживаться следующей последовательности проведения испытаний соединения в сборе:

- образец проходит испытания на опрессовочное давление в соответствии с 5.6.2.2 при смещении и при комнатной температуре;

- разбухание опытных образцов при температуре 71 °C в течение не менее 1 ч при смещении и при полном заполнении испытательной жидкостью, но не под давлением;

- испытание образцов на изгиб с интенсивностью в 25 000 циклов (примерно 7 ч) при температуре 71 °C и максимальном рабочем давлении выше атмосферного, согласно таблице 2;

- разбухание опытных образцов при температуре -40 °C в течение не менее 1 ч при смещении и при полном заполнении испытательной жидкостью, но не под давлением;

- испытание образцов на изгиб с интенсивностью в 25 000 циклов при температуре -40 °C и максимальном рабочем давлении выше атмосферного, согласно таблице 2;

- испытания образцов на опрессовочное давление проводятся в соответствии с 3.6.2.1 и 3.6.2.2. Во время проведения испытаний опытный образец не должен обнаруживать утечку и должен отвечать требованиям, указанным в 2.4.6.

Примечание - Испытания на изгиб проводят в соответствии с ГОСТ Р ИСО 7257 в части, не противоречащей положениям настоящего стандарта.

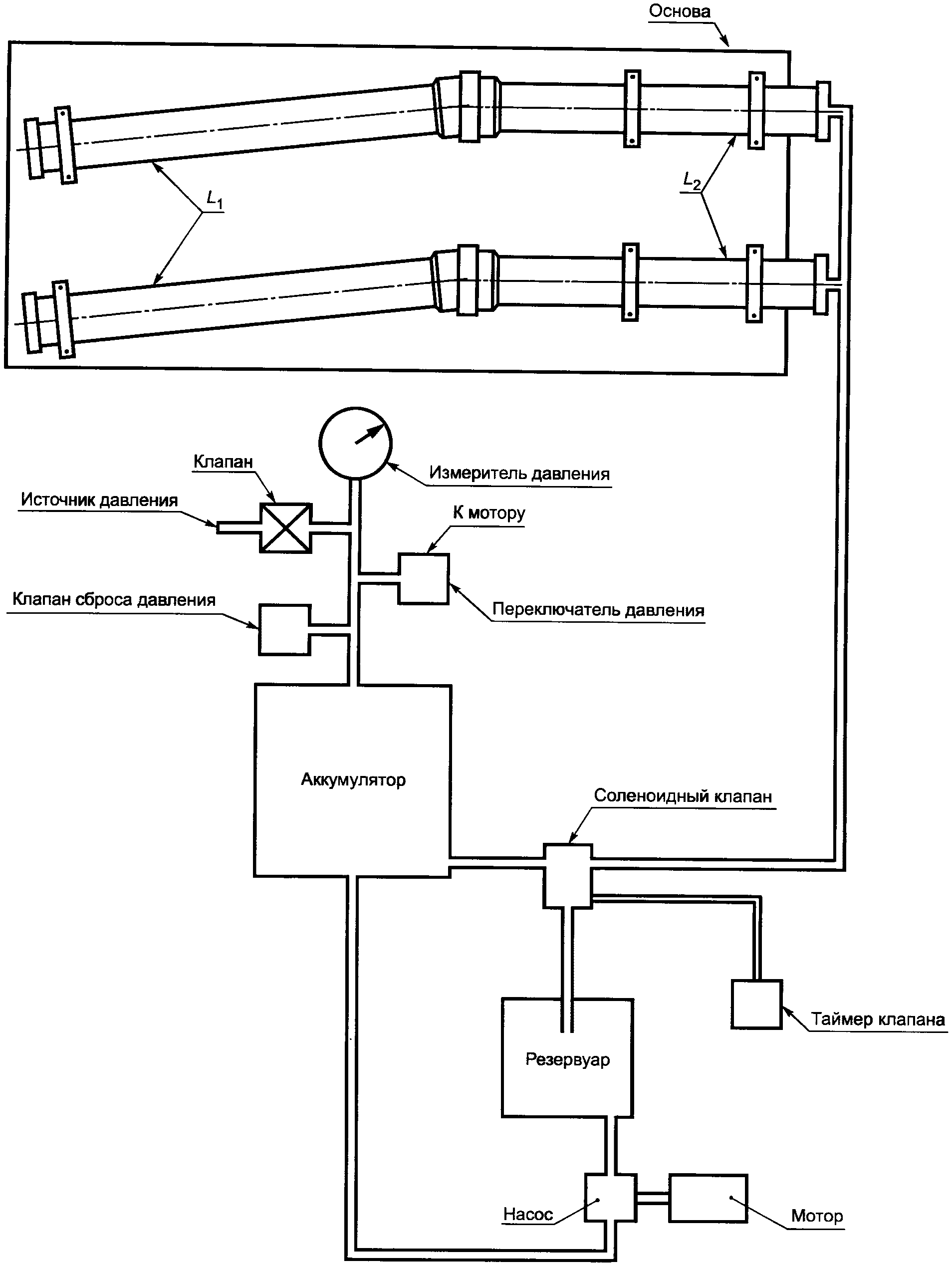

Опытные образцы 5 и 6, как показано на рисунке 1, должны быть зафиксированы, как показано на рисунке 4. Образец должен пройти испытания на опрессовочное давление в соответствии с 3.6.2.2. Циклы перепада давления должны соответствовать значениям, указанным в таблице 2, и применяться из расчета от 20 до 30 см/мин с показателями давления, показанными на рисунке 5. Необходимо придерживаться следующей последовательности проведения испытаний:

- 25 000 циклов перепада давления при комнатной температуре при давлении до 862 кПа (за исключением 207 кПа для трубопроводов дренажной системы), см. таблицу 2;

- 1 ч разбухания при температуре 57 °C при давлении до 862 кПа;

- 25 000 циклов перепада давления при температуре 57 °C при давлении до 862 кПа (за исключением 207 кПа для трубопроводов дренажной системы), см. таблицу 2;

- испытания на опрессовочное давление при комнатной температуре, согласно 4.6.2.2.

3.6.8.1 Испытания на разрушение при максимальной температуре

Опытные образцы 7 и 8 устанавливают в защитной камере, собирают, как показано на рисунке 1, и монтируют, как показано на рисунке 2. Образцы должны находиться под давлением до разрушения, указанного в таблице 2, в течение 2 мин.; сначала при температуре -54 °C, затем при температуре +93 °C. Испытательная жидкость должна соответствовать требованиям, указанным в 3.5.2.

3.6.8.2 Испытания на разрушение при комнатной температуре

Опытные образцы 7 и 8 проходят повторные испытания согласно 3.6.8.1, за исключением случаев, при которых опытные образцы находятся под давлением при комнатной температуре и повышение давления приводит к отказу. Разрушающее давление и режим испытаний записываются. В качестве испытательной жидкости может быть использована вода.

Внутренняя и внешняя тара должна иметь маркировку.

Дата упаковки наносится на внутреннюю и внешнюю тару.

Выделяют два уровня сохранности продукции при транспортировке, которые оговариваются в заявке на поставку продукции, - уровень A и C (см. 5.2). Если не указан уровень сохранности продукции при транспортировке, могут применяться другие методы упаковки, отвечающие требованиям.

Компоненты соединения в сборе должны быть упакованы, а изделие в сборе упаковано в контейнеры. Максимальная масса брутто не должна превышать ограничения по весу, указанные в действующей спецификации.

Компоненты соединения в сборе должны быть упакованы таким образом, чтобы предотвратить повреждение или физический износ во время транспортировки.

Тип упаковки (A, B или C) указывается в заявке на поставку продукции (см. 6.2). Если тип упаковки не указан, могут применяться другие методы упаковки, отвечающие требованиям.

Упаковка компонентов соединения топливной системы должна соответствовать требованиями, указанным в 4.2.1, компоненты должны перевозиться во внешних грузовых контейнерах. Внешние контейнеры должны быть одинаковой формы и размера, минимального объема и веса и обеспечивать требуемый уровень защиты, а также содержать одинаковое количество изделий. Предельная масса брутто каждой упаковки должна составлять примерно 90,72 кг. Контейнеры должны быть закрыты и иметь скобы. В каждом контейнере должен быть прокладочный материал для ящичной тары, контейнеры должны быть запечатаны. Прокладочный материал для ящичной тары не требуется в случае, если имеется внутренний контейнер, все стыки и швы, в том числе фабричные швы, должны быть герметичными. Контейнеры должны отгружаться с этикетками.

Упаковка компонентов соединения должна соответствовать требованиям, указанным в 4.2.1, компоненты должны перевозиться во внешних контейнерах. Внешние контейнеры должны быть минимального объема и веса и обеспечивать требуемый уровень защиты. Внешние контейнеры должны быть одинаковыми по размеру и форме и иметь одинаковые параметры. Предельная масса брутто каждой упаковки должна составлять примерно 90,72 кг. Контейнеры должны быть закрыты и иметь скобы в соответствии с действующей спецификацией или приложением к ней.

В случае использования дополнительной упаковки по требованию перевозчика внутренний контейнер должен быть упакован во внешний грузовой контейнер, что обеспечит безопасную транспортировку в пункт доставки с минимальными издержками. Контейнеры должны отвечать правилам и нормам единой классификации грузов других общественных перевозчиков, применяемых к разным способам транспортировки.

Соединения в сборе предназначены для соединения труб топливной, дренажной и других систем летательного аппарата с учетом назначенного рабочего давления и рабочих температур в соответствии с требованиями настоящего стандарта. Монтаж, при котором указанные в настоящем разделе ограничения превышены или в случае, если целевое назначение не прописано в настоящем стандарте, подлежит одобрению заказчика.

В случае необходимости проведения испытаний на огнестойкость данные испытания должны проводиться в соответствии с установленными процедурами и требованиями.

В документации должна указываться следующая информация:

- название, номер и дата данного документа;

- применимый артикул изделия;

- требования к информации (см. 5.3.2) по запросу;

- требуемый уровень защиты, способ упаковки и упаковка или специальная подготовка к отправке (см. 4.2 и 4.3).

Примечания

1 Для определения размеров см. таблицу 3.

2 Для получения информации по концевой заглушке см. таблицу 3.

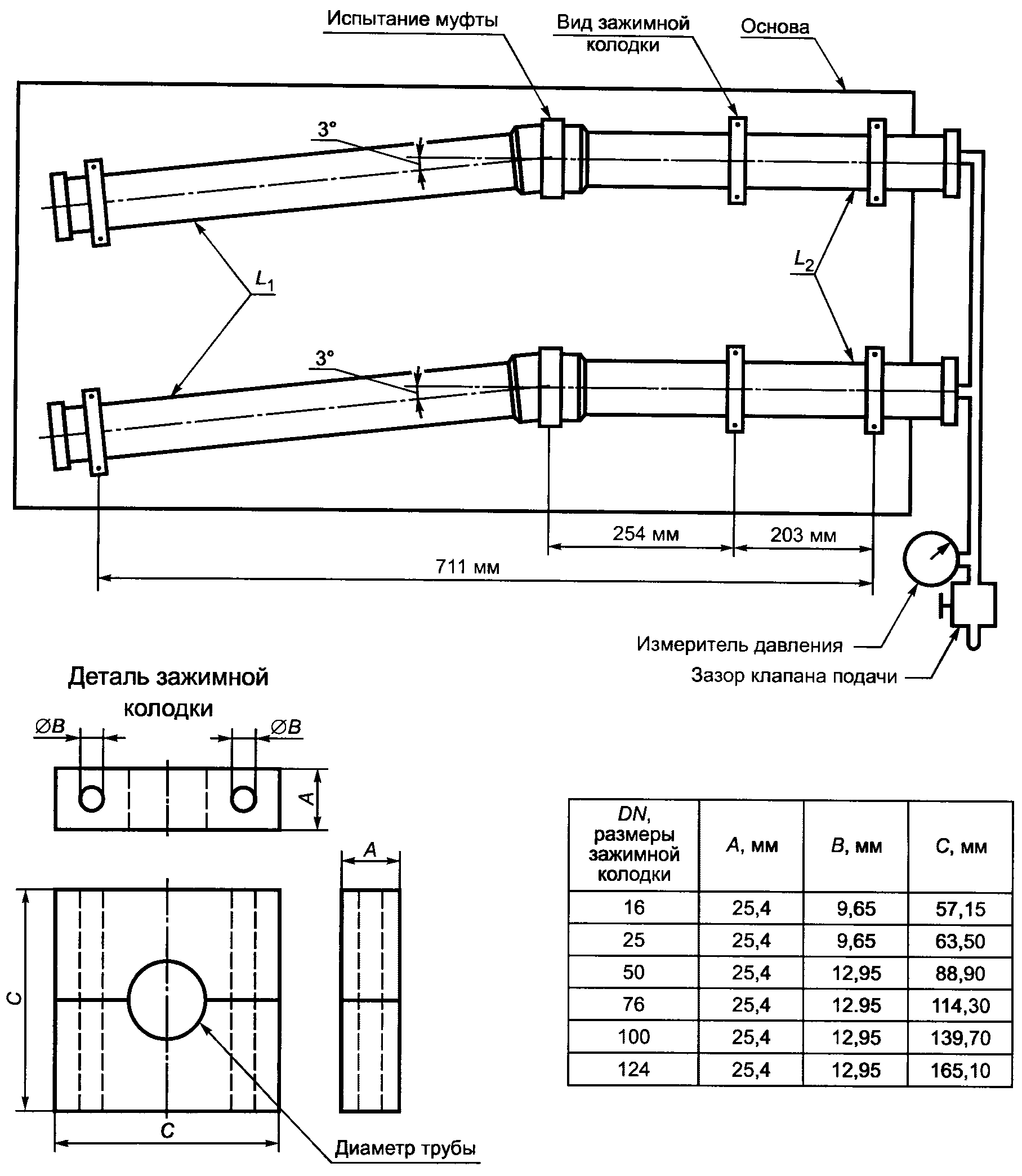

Примечание - См. рисунок 2 для деталей зажимной колодки.

Примечание - См. рисунок 2 для установки изделий в зажимные колодки.

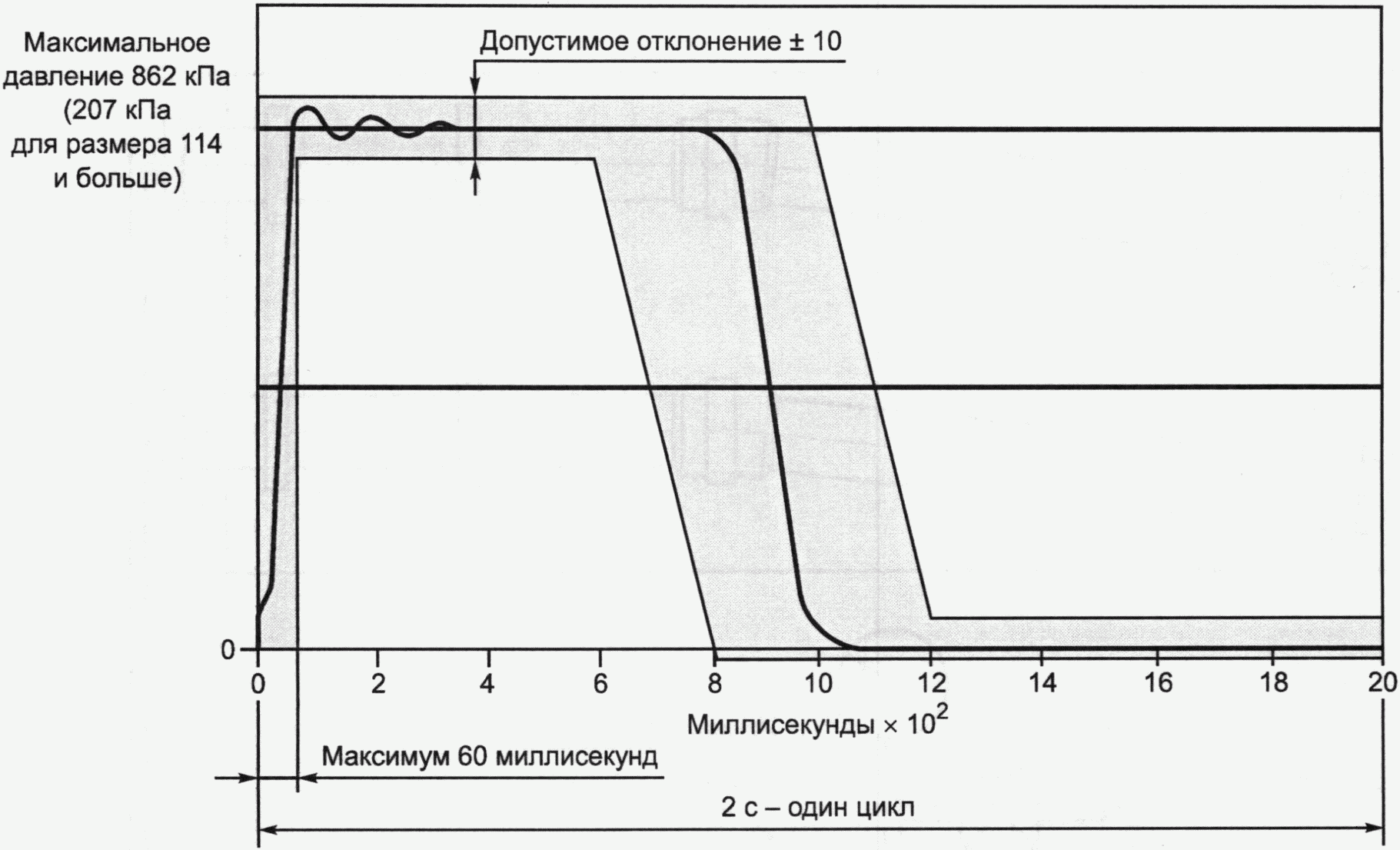

Примечание - Кривая давление - время для испытания скачка давления должна находиться в пределах заштрихованной площади кривой, как показано ниже. Записи давления производятся в начале, середине и конце каждого запуска 50 000 циклов скачков давления.
