В транспортном средстве вибрационное напряжение может возникать при чрезвычайно низких или высоких температурах; по этой причине взаимное влияние механического температурного напряжения моделируется и в тесте. Механизм отказа представляет собой, например, деформацию полимерной детали системы или компонента из-за высокой температуры и, вследствие этого, невозможности противостоять вибрационному ускорению.
4.1.2 Испытания
4.1.2.1 Испытание I. Легковой автомобиль, двигатель
4.1.2.1.1 Назначение
Данное испытание предназначено для проверки устройства на предмет возникновения отказов и неисправностей, вызванных вибрацией.
Вибрации поршневого двигателя можно разделить на два вида: синусоидальная вибрация, возникающая из-за неуравновешенных массовых сил в цилиндрах, и случайный шум из-за вибрации других деталей двигателя, возникающих, например, при закрытии клапанов. В диапазоне низких частот от 10 до 100 Гц учитывается влияние условий неровной дороги. С помощью данного испытания выявляются преимущественно усталостные отказы.
Примечание - Дорожный профиль обычно оказывает незначительное влияние на компоненты, установленные на двигателе. Ударные воздействия эффективно изолированы подвеской и системами крепления двигателя.
Профили испытаний, указанные в следующих пунктах, применяются к нагрузкам, создаваемым (четырехтактными) поршневыми двигателями.
Примечание - Если проверяемое устройство должно быть испытано на определенный резонансный эффект, то также может быть применено испытание на устойчивость к резонансу в соответствии с ГОСТ 28203.
4.1.2.1.2 Испытания
4.1.2.1.2.1 Общие положения

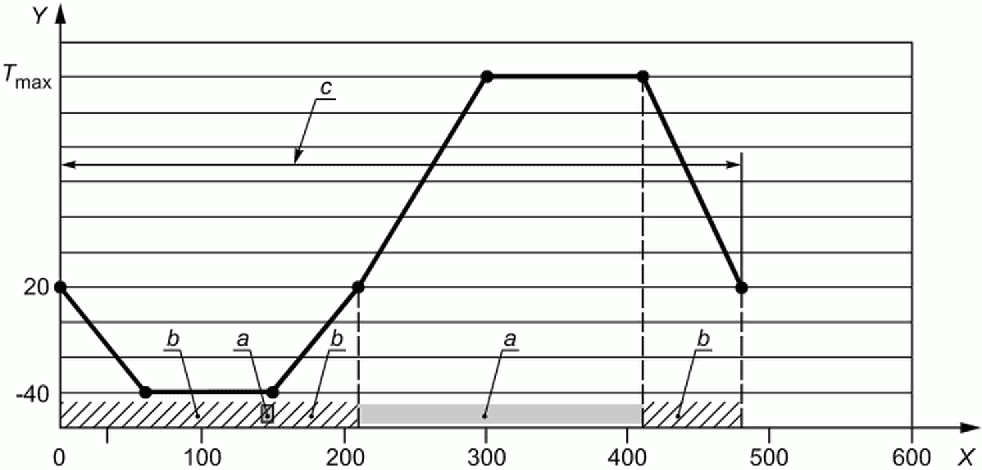

Это испытание необходимо выполнить как вибрационное испытание в смешанном режиме в соответствии с ГОСТ 31419.
Примечание - Длительность испытания основана на А.4. Температура в камере выше комнатной температуры (RT) в конце испытания (2.75 температурного цикла).
Выполняют испытание в соответствии с ГОСТ 28203, но с использованием скорости развертки <= 0,5 октавы/мин. Продолжительность испытания должна составлять 22 ч для каждой плоскости проверяемого устройства.
Для тестируемого устройства, предназначенного для монтажа на двигателях с пятью или менее цилиндрами, используют кривую 1, указанную на рисунке 2 и в таблице 2.
Для испытания устройства, предназначенного для монтажа на двигателях с 6 или более цилиндрами, используют кривую 2, указанную на рисунке 2 и в таблице 2.
Обе кривые могут быть объединены для охвата всех типов двигателей в одном испытании.

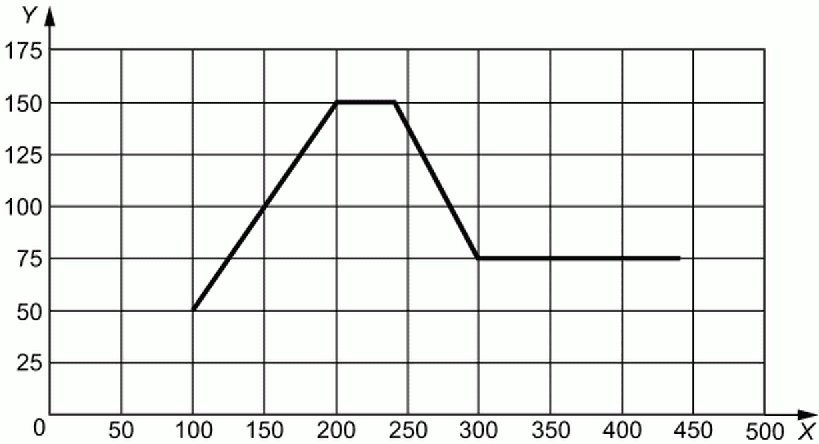

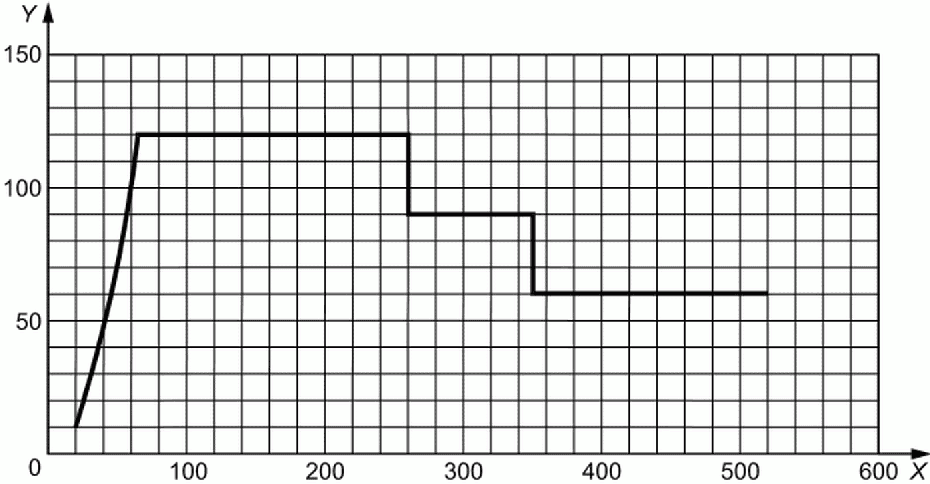

![]() Y - амплитуда ускорения, м/с2; X - частота, Гц;
Таблица 2
в зависимости от частоты
Выполняют испытание в соответствии с ГОСТ 30630.1.9. Продолжительность испытания должна составлять 22 ч для каждой плоскости проверяемого устройства.
Значение среднеквадратичного ускорения должно составлять 181 м/с2.
Примечание - Значения спектральной плотности мощности (случайная вибрация) уменьшаются в частотном диапазоне теста синусоидальной вибрации.

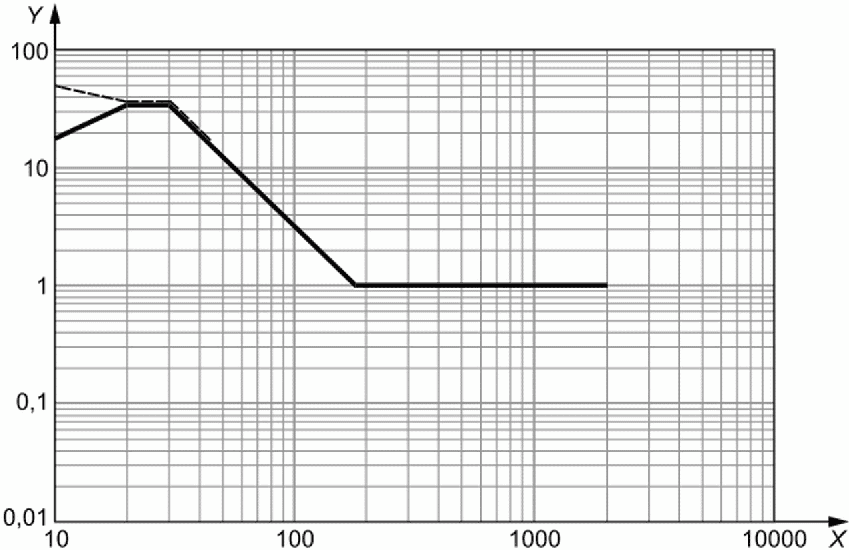

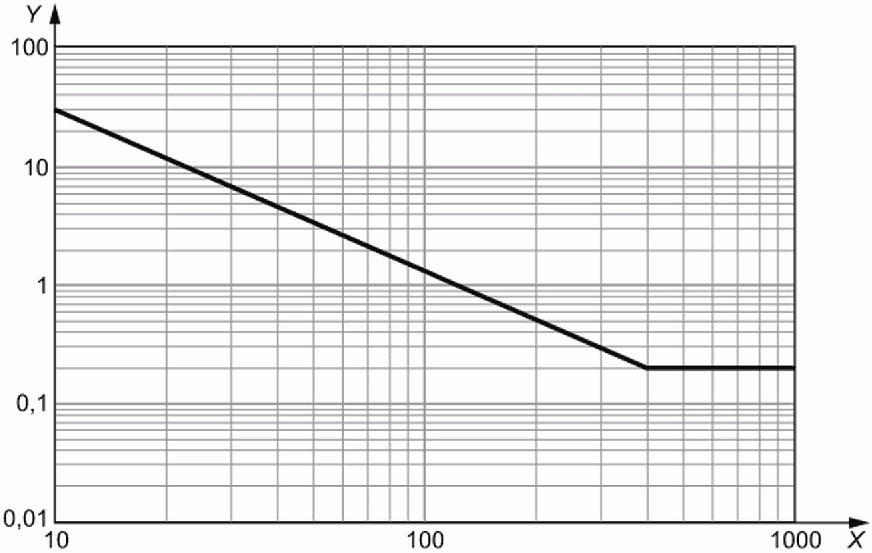

![]() Y - спектральная плотность мощности, (м/с2)2/Гц;
X - частота, Гц
в зависимости от частоты
Таблица 3
4.1.2.1.3 Технические требования
Отказы или неисправности возникать не должны.
Функциональное состояние A (см. ПНСТ 411) требуется в режиме работы 3.2, как определено в ПНСТ 411, и функциональное состояние C в периоды с другими режимами работы.
4.1.2.2.1 Назначение
Данное испытание предназначено для проверки коробки перемены передач на предмет отказов и неисправностей, вызванных вибрацией.
Вибрации коробки перемены передач можно разделить на два вида, которые возникают из-за синусоидальной вибрации от неуравновешенных массовых сил двигателя (например, доминирующих порядков) в диапазоне частот от 100 до 440 Гц и вибрации от трения зубчатых колес и других элементов. В диапазоне самых низких частот от 10 до 100 Гц учитывается влияние условий неровной дороги. Основным недостатком, который можно определить с помощью этого испытания, является поломка, вызванная усталостью.
Профили испытаний, указанные в следующих подпунктах, применяются к нагрузкам, вызванным вибрациями коробки передач. Смена передач может создать дополнительный механический удар и должна рассматриваться отдельно.
4.1.2.2.2 Испытание
4.1.2.2.2.1 Общие положения
Это испытание необходимо выполнить как испытание на вибрацию в смешанном режиме в соответствии с ГОСТ Р 53189.
Примечание - Длительность испытания определяется в соответствии с разделом А.4. В конце испытания (2.75 температурных цикла) температура в камере повышается относительно комнатной температуры.
4.1.2.2.2.2 Синусоидальная вибрация
Выполните испытание в соответствии с ГОСТ 28203, но с использованием скорости развертки <= 0,5 октавы/минуту. Используйте продолжительность теста 22 ч для каждой плоскости проверяемого устройства.

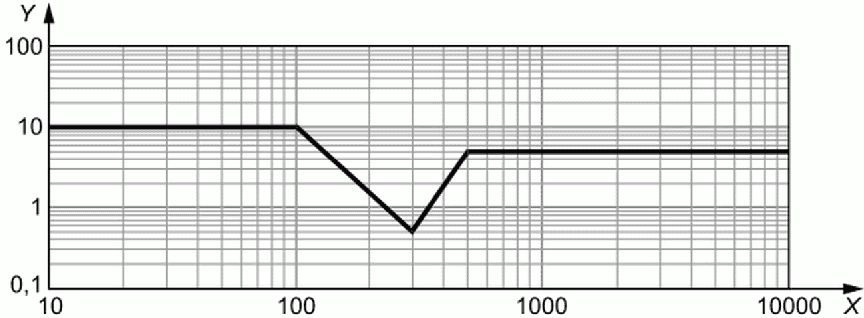

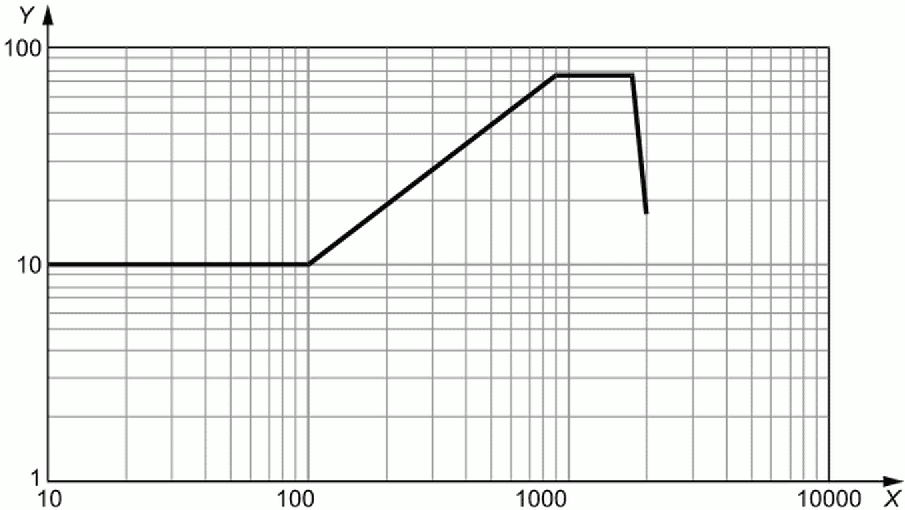

![]() Y - амплитуда ускорения, м/с2; X - частота, Гц
Таблица 4
4.1.2.2.2.3 Случайная вибрация
Выполняют испытание в соответствии с ГОСТ 30630.1.9. Продолжительность испытания должна составлять 22 ч для каждой плоскости проверяемого устройства.
Среднеквадратичное значение ускорения должно составлять 96,6 м/с2.
Примечание - Значения спектральной плотности мощности (случайная вибрация) уменьшаются в частотном диапазоне теста синусоидальной вибрации.

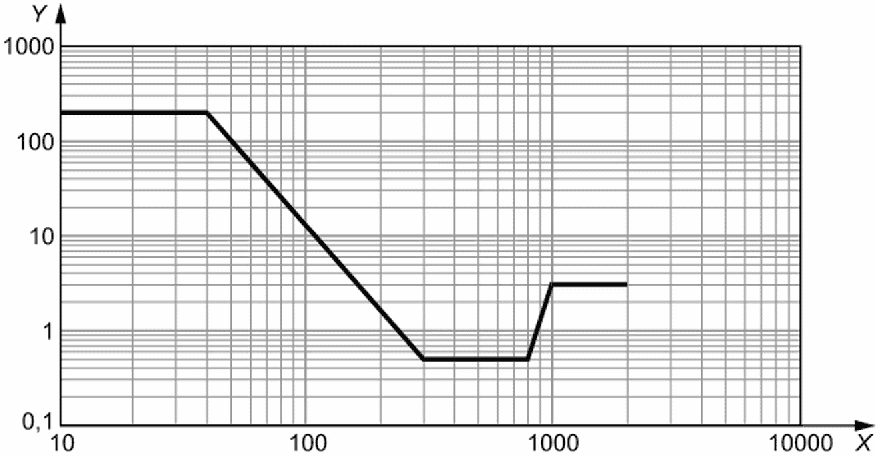

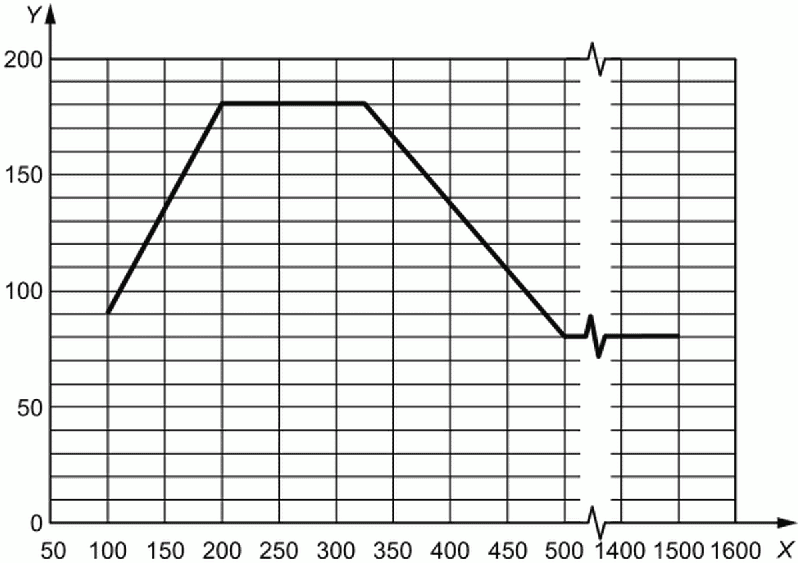

![]() Y - спектральная плотность мощности, (м/с2)2/Гц;
X - частота, Гц
в зависимости от частоты
Таблица 5
4.1.2.2.3 Технические требования
В режиме работы 3.2 должно достигаться функциональное состояние класса A (см. ПНСТ 411), а в других режимах работы должно достигаться функциональное состояние класса C. Отказы или неисправности возникать не должны.
4.1.2.3.1 Цель
Данное испытание предназначено для проверки устройства на предмет отказов и неисправностей, вызванных вибрацией.
Это испытание применимо к оборудованию, которое должно быть установлено на гибком впускном трубопроводе и/или подключено к источнику воздушных пульсаций (например, гибкому впускному коллектору).
Вибрации являются синусоидальными и в основном вызваны пульсацией проходящего воздуха.
Примечание - При установке тестируемого устройства в другой зоне (например, на кузове автомобиля) подсоединение тестируемого устройства с трубкой к впускному коллектору приводит к вибрационной нагрузке, вызванной пульсацией воздуха.
С помощью данного испытания выявляются преимущественно усталостные отказы.
4.1.2.3.2 Испытание
Выполните испытание в соответствии с синусоидальной вибрацией, следует использовать скорость развертки <= 0,5 октавы/мин. Продолжительность испытания должна составлять 22 ч для каждой плоскости проверяемого устройства.
Примечание - Длительность испытания в соответствии с разделом А.4. Температура в камере в конце испытания выше комнатной температуры (2.75 температурных цикла).

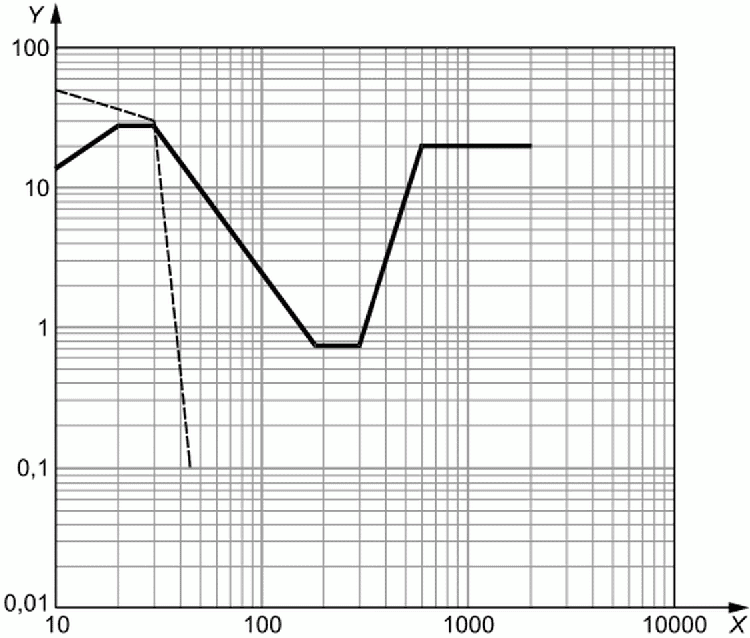

![]() Y - спектральная плотность мощности, (м/с2)2/Гц;
X - частота, Гц
Таблица 6
4.1.2.3.3 Технические требования
В соответствии с ПНСТ 411 в режиме работы 3.2 функциональное состояние должно быть A. При других режимах работы функциональное состояние должно быть C.
4.1.2.4.1 Цель
Данное испытание предназначено для проверки подрессоренных масс на предмет отказов и неисправностей, вызванных вибрацией.
Вибрация кузова - это случайная вибрация, возникающая при движении по неровной дороге. С помощью данного испытания выявляются преимущественно усталостные отказы.
Выполняют испытание случайной вибрацией в соответствии с ГОСТ 30630.1.9. Продолжительность испытания должна составлять 8 ч для каждой плоскости проверяемого устройства.
Значение среднеквадратичного ускорения должно составлять 27,1 м/с2.
Примечание - Длительность испытания в соответствии с разделом А.5 (приложение А).

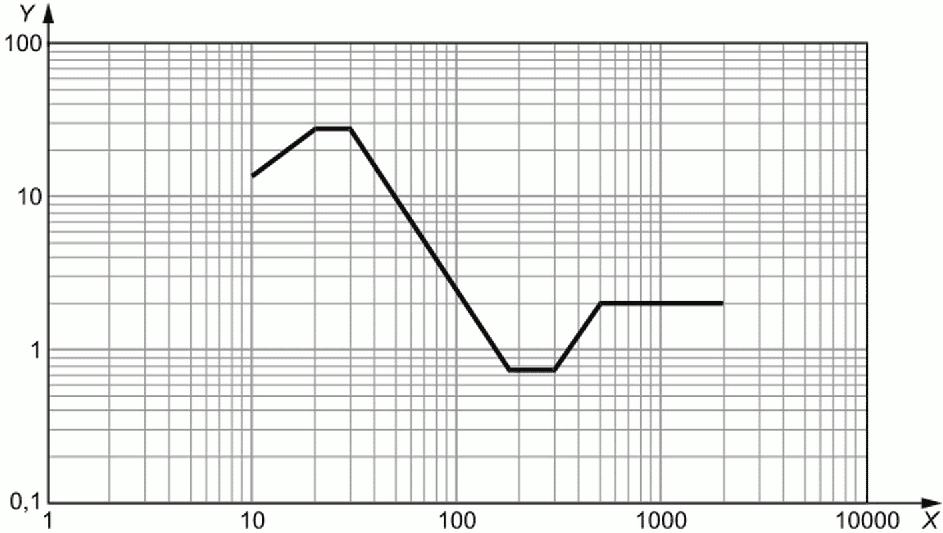

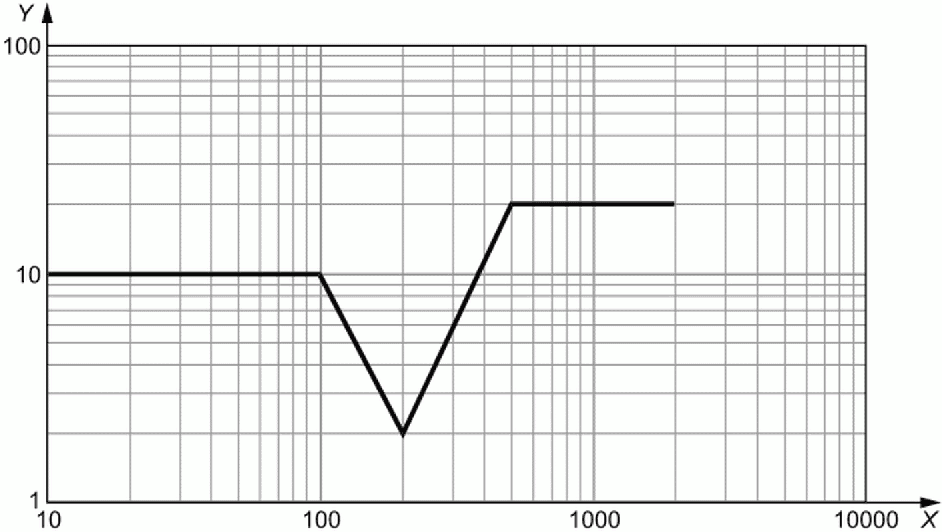

![]() Y - спектральная плотность мощности, (м/с2)2/Гц;
X - частота, Гц
в зависимости от частоты
Таблица 7
4.1.2.4.3 Техническое требование
В режиме работы 3.2 должно достигаться функциональное состояние класса A (см. ПНСТ 411), а в других режимах работы должно достигаться функциональное состояние класса C. Отказы или неисправности возникать не должны.
4.1.2.5.1 Цель
Данное испытание предназначено для проверки неподрессоренной массы на предмет отказов и неисправностей, вызванных вибрацией.
Вибрация неподрессоренных масс - это случайная вибрация, вызванная движением по неровной дороге. С помощью данного испытания выявляются преимущественно усталостные отказы.
Нагрузки с частотами ниже 20 Гц не охватываются профилем испытаний, указанным здесь. На практике высокие амплитуды могут возникать ниже 20 Гц; следовательно, нагрузки, действующие на тестируемое устройство в этом диапазоне частот, должны рассматриваться отдельно.
4.1.2.5.2 Испытание
Выполняют испытание случайной вибрации в соответствии с ГОСТ 30630.1.9. Продолжительность испытания должна составлять 8 ч для каждой плоскости устройства.
Значение среднеквадратичного ускорения должно составлять 107,3 м/с2.
Примечание - Длительность испытания основана на А.5 (приложение А).

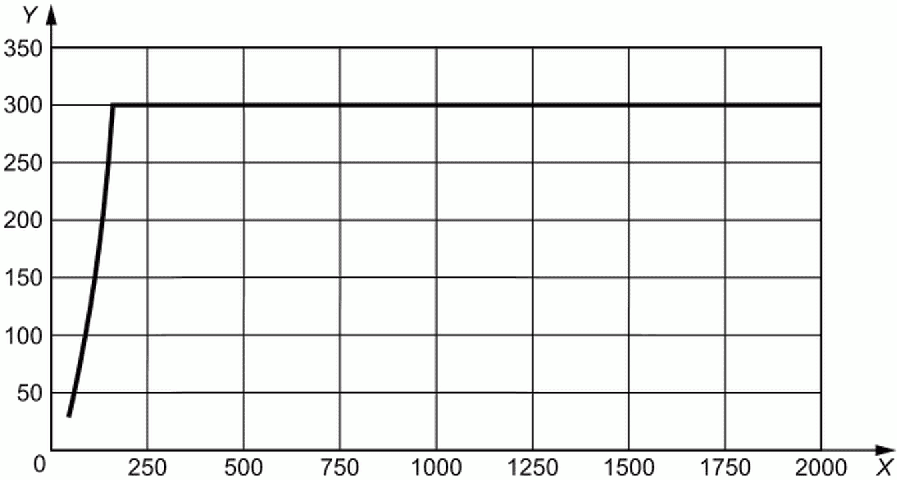

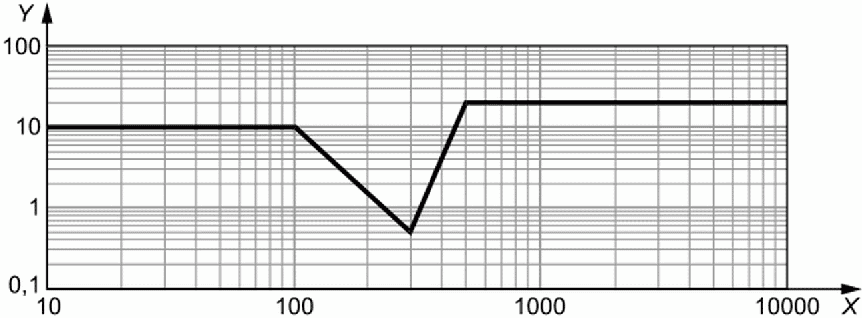

![]() Y - спектральная плотность мощности, (м/с2)2/Гц;
X - частота, Гц
в зависимости от частоты
Таблица 8
4.1.2.5.3 Техническое требование
В режиме работы 3.2 должно достигаться функциональное состояние класса A (см. ПНСТ 411), а в других режимах работы должно достигаться функциональное состояние класса C. Отказы или неисправности возникать не должны.
4.1.2.6 Испытание VI. Коммерческое транспортное средство, двигатель, коробка перемены передач
4.1.2.6.1 Цель
Данное испытание предназначено для проверки коммерческого транспортного средства, двигателя, коробки переменных передач на предмет отказов и неисправностей, вызванных вибрацией.
Вибрации поршневого двигателя могут быть разделены на два вида: синусоидальная вибрация, которая возникает из-за неуравновешенных массовых сил, и случайный шум из-за вибрации других деталей двигателя, возникающих, например, при закрытии клапанов.
Поскольку коробка передач жестко прикреплена к двигателю, это испытание также можно использовать для систем/компонентов, установленных на коробке передач. Однако на данный момент недостаточно статистических данных для систем/компонентов, установленных на коробке передач.
С помощью данного испытания выявляются преимущественно усталостные отказы.
Если тестируемое устройство имеет собственные частоты ниже 30 Гц, должно проводиться дополнительное испытание продолжительностью 32 ч для всех критических плоскостей устройства.
4.1.2.6.2 Испытание
4.1.2.6.2.1 Общие положения
Это испытание необходимо выполнить как испытание на вибрацию в смешанном режиме в соответствии с ГОСТ 31419.
Примечание - В конце испытания (11.75 температурных цикла) температура в камере повышается относительно комнатной температуры.
Выполнить испытание со скоростью изменения частоты <= 0,5 октавы/мин. Продолжительность испытания должна составлять 94 ч для каждой плоскости тестируемого устройства (эквивалентно приблизительно 20 ч на октаву). Это эквивалентно 107 циклам в резонансе в случае ширины полосы резонанса 100 Гц или более (см. таблицу А.2.).
![]() Y - амплитуда ускорения, м/с2; X - частота, Гц
Таблица 9
Выполняют испытание в соответствии с ГОСТ 30630.1.9.
Продолжительность испытания:
- 94 ч для каждой плоскости испытываемого устройства (см. рисунок 10 и таблицу 10),
- 32 ч дополнительно для каждой критической плоскости испытываемого устройства (для собственных частот ниже 30 Гц) (см. таблицу 11).
Примечание - Значения спектральной плотности мощности (случайная вибрация) уменьшаются в частотном диапазоне теста синусоидальной вибрации.
Спектральная плотность мощности в зависимости от частоты указана на рисунке 10 и в таблицах 10 и 11.
![]() Y - спектральная плотность мощности, (м/с2)2/Гц;
X - частота, Гц;
в зависимости от частоты
Таблица 10
Таблица 11
Примечание - При значении собственной частоты испытываемого устройства fn < 30 Гц необходимо проведение дополнительного испытания.
4.1.2.6.3 Техническое требование
Отказы или неисправности возникать не должны.
В режиме работы 3.2 (см. ПНСТ 411) функциональное состояние должно быть A. При других режимах работы функциональное состояние должно быть C.
4.1.2.7.1 Цель
Данное испытание предназначено для проверки подрессоренных масс коммерческого автомобиля на предмет отказов и неисправностей, вызванных вибрацией.
Вибрация подрессоренных масс - это случайная вибрация, возникающая при движении по неровной дороге. Основным дефектом, который можно определить с помощью этого испытания, является поломка из-за усталости.
Выполните испытание случайной вибрацией в соответствии с ГОСТ 30630.1.9. Продолжительность испытания должна составлять 32 ч для каждой плоскости устройства.
Спектральная плотность мощности в зависимости от частоты указана на рисунке 11 и в таблицах 12 и 13.

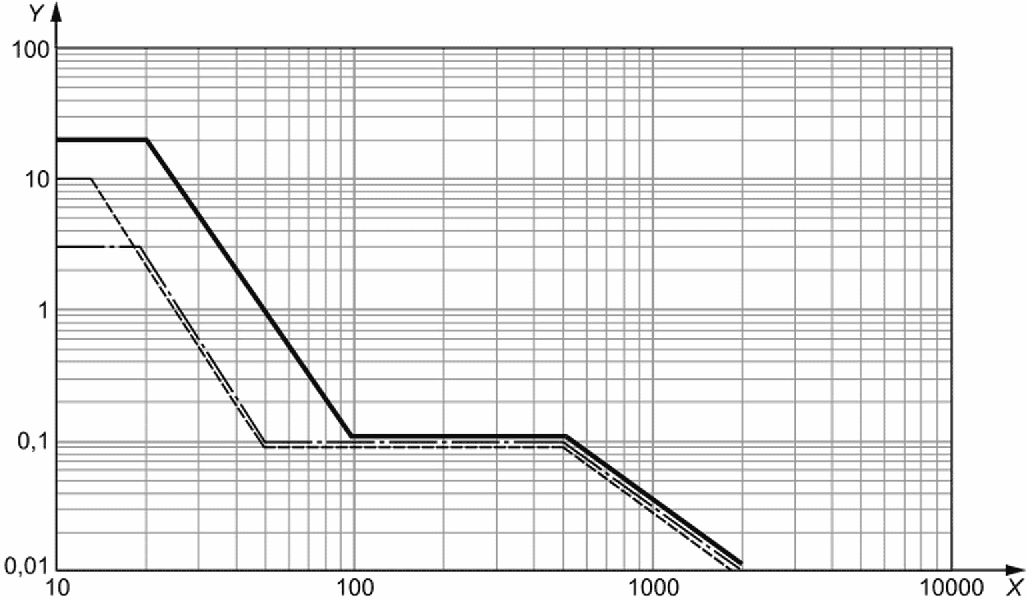

![]() Y - спектральная плотность мощности, (м/с2)2/Гц;
X - частота, Гц;
в зависимости от частоты
Таблица 12
Таблица 13
Примечание - При значении собственной частоты испытываемого устройства fn < 30 Гц необходимо проведение дополнительного испытания.
4.1.2.7.3 Технические требования
Отказы или неисправности возникать не должны.
В режиме работы 3.2, в соответствии с ПНСТ 411, должно достигаться функциональное состояние класса A, а в других режимах работы должно достигаться функциональное состояние класса C.
4.1.2.8.1 Цель
Данное испытание предназначено для проверки подрессоренных масс коммерческого автомобиля с отделенной кабиной на предмет отказов и неисправностей, вызванных вибрацией.
Вибрация в отделенной кабине коммерческого автомобиля - это случайная вибрация, возникающая при движении по неровной дороге.
С помощью данного испытания выявляются преимущественно усталостные отказы.
4.1.2.8.2 Испытание
Выполняют испытание случайной вибрацией в соответствии с ГОСТ 30630.1.9.
Продолжительность испытания должна составлять 32 ч для каждой плоскости проверяемого устройства.
Спектральная плотность мощности в зависимости от частоты указана на рисунке 12 и в таблице 14.
![]() Y - спектральная плотность мощности, (м/с2)2/Гц;
X - частота, Гц;
в зависимости от частоты
Таблица 14
4.1.2.8.3 Техническое требование
В режиме работы 3.2 должно достигаться функциональное состояние класса A (см. ПНСТ 411), а в других режимах работы должно достигаться функциональное состояние класса C. Отказы или неисправности возникать не должны.
4.1.2.9.1 Цель
Данное испытание предназначено для проверки неподрессоренных масс коммерческого транспортного средства на предмет отказов и неисправностей, вызванных вибрацией.
Вибрация на неподрессоренных массах - это вибрация, вызванная движением по неровной дороге. С помощью данного испытания выявляются преимущественно усталостные отказы.
4.1.2.9.2 Испытание
Выполняют испытание VII на случайную вибрацию, как описано в 4.1.2.7.2, и дополнительно испытание на синусоидальную вибрацию, описанное ниже.
Испытание на синусоидальную вибрацию проводят при комнатной температуре.
Испытание на синусоидальную вибрацию в соответствии с таблицей 15 описывает максимальные амплитуды ускорения на колесах и подвеске колес и соответствующие частоты. Если можно исключить собственные частоты тестируемого устройства ниже 40 Гц, испытание можно проводить с частотой испытания 35 Гц (см. рисунок 16), чтобы его можно было выполнить на электромеханическом испытательном стенде.
Таблица 15
минимальной собственной частоты испытываемого устройства
< 40 Гц
Таблица 16
Значения максимального ускорения и частоты в случае
минимальной собственной частоты испытываемого устройства
< 40 Гц
4.1.2.9.3 Техническое требование
В режиме работы 3.2 должно достигаться функциональное состояние класса A (см. ПНСТ 411), а в других режимах работы должно достигаться функциональное состояние класса C. Отказы или неисправности возникать не должны.
4.1.2.10 Испытание X. Легковой автомобиль, топливная рампа (бензиновый двигатель с системой непосредственного впрыска топлива)
4.1.2.10.1 Цель
Данное испытание предназначено для проверки легкового автомобиля и топливной рампы на предмет отказов и неисправностей, вызванных вибрацией.
Вибрационная нагрузка на компоненты, установленные на раме, в основном зависит от резонансной частоты рамы. В зависимости от конструкции и монтажа частота резонанса может составлять примерно от 700 до 2000 Гц. С помощью данного испытания выявляются преимущественно усталостные отказы.
4.1.2.10.2 Испытание
4.1.2.10.2.1 Общие положения
Это испытание необходимо выполнить как вибрационное испытание в смешанном режиме в соответствии с ГОСТ 31419.
4.1.2.10.2.2 Синусоидальная вибрация
Выполнить испытание с использованием скорости изменения частоты <= 0,5 октавы/мин. Продолжительность испытания должна составлять 40 часов для каждой плоскости устройства. Амплитуда в зависимости от частоты указана на рисунке 13 и в таблице 17.

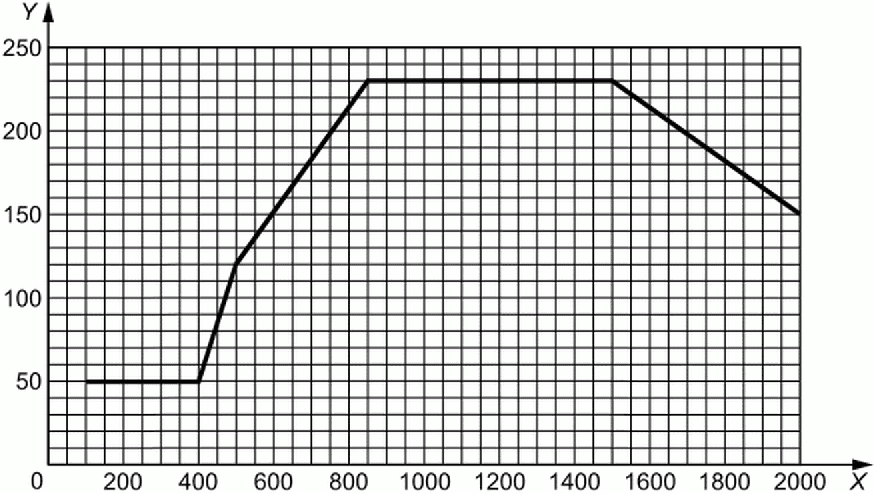

![]() Y - амплитуда ускорения, м/с2; X - частота, Гц
Таблица 17
4.1.2.10.2.3 Случайная вибрация
Выполняют испытание в соответствии с ГОСТ 30630.1.9. Продолжительность испытания должна составлять 40 ч для каждой плоскости устройства.
Значение среднеквадратического ускорения должно составлять 331 м/с2.
Спектральная плотность мощности в зависимости от частоты указана на рисунке 14 и в таблице 18.
![]() Y - спектральная плотность мощности, (м/с2)2/Гц;
X - частота, Гц
в зависимости от частоты
Таблица 18
4.1.2.10.2.4 Технические требования
Не должны возникать отказы или неисправности.
В режиме работы 3.2 должно достигаться функциональное состояние класса A (см. ПНСТ 411), а в других режимах работы должно достигаться функциональное состояние класса C.
4.1.2.11.1 Цель
Данное испытание предназначено для проверки впускного коллектора легкового автомобиля на предмет отказов и неисправностей, вызванных вибрацией.
На вибрацию компонентов впускного коллектора влияют резонансы коллектора и пульсация воздуха. Из-за этого существует разница между условиями на двигателе и коллекторе. Это испытание применимо для полимерных и металлических коллекторов.
С помощью данного испытания выявляются преимущественно усталостные отказы.
4.1.2.11.2 Испытание
4.1.2.11.2.1 Общие положения
Это испытание необходимо выполнить как вибрационное испытание в смешанном режиме в соответствии с ГОСТ 31419.
Примечание - Длительность испытания основана на А.4 (приложение А). В конце испытания (2.75 температурных цикла) температура в камере повышается относительно комнатной температуры.
4.1.2.11.2.2 Синусоидальная вибрация
Выполнить испытание в соответствии с ГОСТ Р 53189 с использованием скорости изменения частоты <= 0,5 октавы/мин. Продолжительность испытания должна составлять 22 ч для каждой плоскости устройства.
Амплитуда в зависимости от частоты указана на рисунке 15 и в таблице 19.
![]() Y - амплитуда ускорения, м/с2; X - частота, Гц
Таблица 19
4.1.2.11.2.3 Случайная вибрация
Выполнить испытание в соответствии с ГОСТ 30630.1.9. Продолжительность испытания должна составлять 22 ч для каждой плоскости устройства.
Значение среднеквадратического ускорения должно составлять 184,5 м/с2.
Примечание - Значения спектральной плотности мощности (случайная вибрация) уменьшаются в частотном диапазоне теста синусоидальной вибрации.
Спектральная плотность мощности в зависимости от частоты указана на рисунке 16 и в таблице 20.
![]() Y - спектральная плотность мощности, (м/с2)2/Гц;
X - частота, Гц
в зависимости от частоты
Таблица 20
4.1.2.11.3 Технические требования
В режиме работы 3.2 должно достигаться функциональное состояние класса A (см. ПНСТ 411), а в других режимах работы должно достигаться функциональное состояние класса C. Отказы или неисправности возникать не должны.
4.1.2.12.1 Цель
Данное испытание предназначено для проверки выпускной системы легкового автомобиля на предмет отказов и неисправностей, вызванных вибрацией.
На вибрацию компонентов, установленных на выпускной системе, влияют резонансы трубы и пульсация ее элементов. Этим может объясняться разница между условиями на двигателе и выпускной системе в зависимости, например, от расстояния между двигателем и местом установки.
С помощью данного испытания выявляются преимущественно усталостные отказы.
Необходимо выполнить следующие три теста:
- XIIa - выполняется для датчиков с собственными частотами > 1000 Гц;
- XIIb - выполняется для модулей, смонтированных перед элементом развязки;
- XIIc - выполняется для модулей, установленных за развязывающим элементом.
4.1.2.12.2 Условия испытаний
Условия испытаний XIIa: действительно для датчиков с собственной частотой > 1000 Гц
Выполняют испытание со скоростью изменения частоты <= 0,5 октавы в мин. Продолжительность испытания должна составлять 50 часов для каждой плоскости проверяемого устройства. Это эквивалентно 5 x 106 циклам в резонансе в случае ширины полосы резонанса 100 Гц или более (см. таблицу А.2).
Амплитуда в зависимости от частоты указана на рисунке 17 и в таблице 21.
Температура окружающей среды: измеряется в автомобиле, в монтажной позиции, например, 600 °C.
![]() Y - амплитуда ускорения, м/с2; X - частота, Гц
Таблица 21
Условия испытаний для XIIb: действительно для модулей, смонтированных перед элементом развязки
Испытуемое устройство должно быть проверено в соответствии с условиями для компонентов, установленных на двигателе.
Температура в камере должна быть согласована между потребителем и поставщиком.
Условия испытаний для XIIc: действительно для модулей, установленных за элементом развязки
Данное испытание предназначено для проверки устройства на предмет отказов и неисправностей, вызванных вибрацией.
Испытание - Общие условия для XIIc
Это испытание необходимо выполнить как вибрационное испытание в смешанном режиме в соответствии с ГОСТ 31419.
Температура в камере должна быть согласована между потребителем и поставщиком.
Синусоидальная вибрация для XIIc
Выполняют испытание со скоростью изменения частоты <= 0,5 октавы/мин. Продолжительность испытания должна составлять 40 часов для каждой плоскости устройства.
Амплитуда в зависимости от частоты показана на рисунке 18 и в таблице 22.
![]() Y - амплитуда ускорения, м/с2; X - частота, Гц
Таблица 22
Случайная вибрация для XIIc
Выполнить испытание в соответствии с ГОСТ 30630.1.9. Продолжительность испытания должна составлять 40 ч для каждой плоскости устройства. Значение среднеквадратического ускорения должно составлять 67,4 м/с2.
Спектральная плотность мощности в зависимости от частоты показана на рисунке 19 и в таблице 23.
![]() Y - спектральная плотность мощности, (м/с2)2/Гц;
X - частота, Гц
в зависимости от частоты
Таблица 23
4.1.2.12.3 Технические требования
В режиме работы 3.2 должно достигаться функциональное состояние класса A (см. ПНСТ 411), а в других режимах работы должно достигаться функциональное состояние класса C. Отказы или неисправности возникать не должны.
4.2.1.1 Цель
Данное испытание предназначено для проверки устройств на предмет отказов и неисправностей, вызванных ударом при закрытии двери.
Нагрузка возникает на стойках при закрытии двери. Режим отказа - это механическое повреждение (например, отсоединенный конденсатор внутри корпуса электронного модуля управления из-за высоких ускорений, возникающих при закрытии двери).
4.2.1.2 Испытание
Для проведения испытаний необходимо выбрать соответствующее место установки из указанных в таблице 24, и выполнить испытание в соответствии с ГОСТ Р 51371:
- режим работы испытываемого устройства: 1.2 по ПНСТ 411;
- форма удара (форма импульса): полусинусоидальная.
Испытуемое устройство должно быть закреплено на вибростенде в направлении, обеспечивающем эффект ускорения в том же направлении, что и при использовании транспортного средства.
Таблица 24
4.2.1.3 Технические требования
Отказы или неисправности возникать не должны. Должно достигаться функциональное состояние класса C (см. ПНСТ 411).
4.2.2.1 Назначение
Данное испытание предназначено для проверки устройства на предмет отказов и неисправностей, вызванных ударами кузова и рамы.
Нагрузка возникает, например, при движении по бордюрному камню на высокой скорости. Режим отказа - это механическое повреждение (например, отсоединенный конденсатор внутри корпуса электронного модуля управления, возникающего из-за высокого значения ускорения).
4.2.2.2 Испытание
Выполнить испытание в соответствии с ГОСТ Р 51371:
- режим работы испытываемого устройства: 3.2 (см. ПНСТ 411);
- форма импульса: полусинусоидальная;
- ускорение: 500 м/с2;
- длительность: 6 мс;
- количество ударов: 10 на каждое направление испытаний.
Направление ускорения вследствие удара в ходе испытания должно совпадать с направлением удара на транспортном средстве. Если направление воздействия неизвестно, то проверяемое устройство должно быть испытано во всех шести пространственных направлениях.
4.2.2.3 Технические требования
Должно достигаться функциональное состояние класса A (см. ПНСТ 411). Отказы или неисправности возникать не должны.
4.2.3 Проверка устройств, установленных на коробке перемены передач или внутри нее
4.2.3.1 Назначение
Данное испытание предназначено для проверки устройства на предмет отказов и неисправностей, вызванных ударом при переключении передач.
Данное испытание применимо к устройству, предназначенному для установки на коробке перемены передач или внутри нее.
Нагрузки возникают во время переключения передач посредством пневматического привода. Режим отказа - это механическое повреждение (например, отсоединенный конденсатор внутри корпуса электронного модуля управления из-за высоких ускорений, вызванных переключениями передач с пневматическим приводом).
4.2.3.2 Испытание
Выполнить испытание в соответствии с ГОСТ Р 51371:
- режим работы испытываемого устройства: 3.2 (см. ПНСТ 411);
- форма импульса: полусинусоидальная;
- типичное максимальное ускорение:
- для коммерческих транспортных средств: 3 000 м/с2 (в отдельных случаях до 50 000 м/с2),
- для легковых автомобилей: по согласованию между заказчиком и поставщиком;
- типичная продолжительность: < 1 мс;
- температура: по согласованию между заказчиком и поставщиком;
- количество ударов: по согласованию между заказчиком и поставщиком.
Вышеупомянутые значения параметров для коммерческих транспортных средств встречаются, в основном, при использовании механизма переключения передач с пневматическим приводом (150000 операций переключения передач являются типичными, если установлена система переключения диапазона).
Фактические ускорения, возникающие от ударных нагрузок, зависят как от места установки коробки перемены передач, так и от ее конструктивных особенностей, поэтому их следует определять с помощью соответствующих измерений (рекомендуемая частота дискретизации: не менее 25 кГц). Испытание должно быть согласовано между изготовителем и пользователем.
Направления ускорения из-за удара в испытании должно совпадать с направлением ускорения удара, происходящим в транспортном средстве. Если направление ускорения неизвестно, тестируемое устройство должно быть проверено во всех шести пространственных направлениях.
4.2.3.3 Технические требования
Должно достигаться функциональное состояние класса A (см. ПНСТ 411). Отказы или неисправности возникать не должны.
4.3.1 Назначение
Данное испытание предназначено для проверки устройства на предмет отказов и неисправностей, вызванных свободным падением.
Система или компонент могут упасть на пол во время их монтажа, например, на производственной линии производителя автомобилей. Если система или компонент в результате падения получили заметные повреждения, их заменяют. Если они не имеют видимых повреждений, их устанавливают на автомобиль, и тогда они должны сохранять свою работоспособность. Режим отказа - это механическое повреждение (например, отсоединенный конденсатор внутри корпуса электронного модуля управления из-за высоких ускорений, возникающих в момент контакта испытываемого устройства с поверхностью после свободного падения.
4.3.2 Испытание
Испытаниям не должны подвергаться компоненты, целостность которых с высокой вероятностью будет нарушена в результате падения (например, фары). Комплектующие, которые могут выдержать падение без видимых повреждений, должны проверяться следующим образом.
Выполняют последовательность испытаний, используя следующие параметры испытаний:
- количество испытуемых устройств - три;
- количество падений одного испытуемого устройства - два;
- высота падения - 1 м свободного падения, либо высота, согласованная изготовителем и потребителем;
- поверхность, на которую падает устройство - бетонная поверхность или стальная плита;
- ориентация испытуемого устройства: для первого падения каждого испытуемого устройства необходимо произвольно выбрать одну из его размерных осей (но разную для трех испытуемых устройств), а для второго падения - выбрать ту же размерную ось, но падение осуществить на противоположную сторону корпуса устройства;
- режим работы испытуемого устройства - 1.1 по ПНСТ 411;
- температура должна быть согласована между изготовителем и потребителем.
Испытуемое устройство должно быть визуально осмотрено после падения.
4.3.3 Техническое требование
Скрытые повреждения не допускаются. Незначительные повреждения корпуса допускаются, если они не влияют на работоспособность и производительность испытываемого устройства. После испытания должна быть доказана его надлежащая работа.
Должно достигаться функциональное состояние класса C.
Испытания и технические требования должны быть согласованы между изготовителем и потребителем (например, ярлыки и маркировка на элементах управления и ключах должны оставаться видимыми).
Данное испытание предназначено для проверки устройства к воздействию гравия (на открытых местах монтажа, например, на передней части транспортного средства).
Кодирование испытаний и требований к механическим нагрузкам в соответствии с таблицей 25.
Таблица 25
Для документации должны использоваться обозначения, указанные в ПНСТ 411.
(справочное)
ПО РАЗРАБОТКЕ ПРОГРАММЫ ВИБРАЦИОННЫХ ИСПЫТАНИЙ
А.1 Область применения
Цель данного руководства - убедиться, что пользователь настоящего стандарта способен разработать программу вибрационных измерений воспроизводимым способом, избегая ошибок.
А.2 Общие положения
Программы испытаний профилей должны быть разъяснены с использованием рекомендованной документации.
Процесс создания программы описан в таблице Б.1 и таблице Б.2.
Таблица А.1
В таблице А.1 перечислены некоторые основные определения, используемые для оценки измерений транспортного средства при создании программы вибрационных испытаний.
Таблица А.2
Примечание - В некоторых случаях может быть полезно выполнить возбуждение в так называемом смешанном режиме с двумя или более синусоидами (высокая интенсивность на отдельных частотах может лучше соответствовать реальному напряжению, чем случайное возбуждение, например, для имитации эффектов вибрации ротора, но этот метод также позволяет одновременно возбуждать более одной собственной частоты).
А.3 Метод управления по среднему значению
Как правило, реакция испытываемого устройства (уровни отклика на собственных частотах) при его установке на транспортном средстве и на вибростоле различаются. Причина в различной жесткости крепления и разной динамической обратной связи для обоих случаев.
Для достоверного воспроизведения вибрационных испытаний в лабораторных условиях требуется, чтобы вибрационное оборудование было как можно более жестким, желательно намного более жестким, чем на транспортном средстве. Следует также учитывать, что точки крепления испытываемого устройства перпендикулярно сдвигаются по фазе на вибрационном креплении, тогда как точки крепления на транспортном средстве могут не сдвигаться по фазе на определенной собственной частоте испытываемого устройства. Причиной является более высокая жесткость испытательного оборудования по сравнению с креплением испытываемого оборудования на транспортном средстве.
Кроме того, блок управления вибрацией сводит к минимуму динамическую обратную связь испытываемого устройства во время испытания на вибрацию (ослабление возбуждения).
Это приводит к гораздо более высоким пикам отклика в случае резонанса во время испытания на вибростенде по сравнению с реакцией на транспортном средстве с аналогичным возбуждением, по крайней мере, для тяжелого и/или крупногабаритного испытываемого устройства.
Применение метода управления по среднему значению в соответствии с ГОСТ 30630.1.9 может потребоваться во избежание увеличения объема испытаний.
Примечание - Необходимо четко разделять два метода управления по среднему значению (стратегии многоточечного управления):
- управление по средневзвешенному значению из числа возбуждения и реакции испытываемого устройства; рекомендованный расчет средневзвешенного значения: усредненный контрольный сигнал = 3 x возбуждение + 1 x реакция испытываемого устройства;
- управление по невзвешенному среднему значению из нескольких сигналов контрольной точки на креплении испытываемого устройства, каждый из которых рассчитан с одинаковым множителем.
Необходимо обеспечить, чтобы вибронагрузки в лаборатории были достаточно высокими для охвата условий реальной эксплуатации (например, путем измерения реакции испытываемого устройства и сравнения спектра или расчета на усталость).
Существует общая зависимость между числом оборотов (мин-1) и уровнем вибрации. Уровень вибрации увеличивается при увеличении скорости вращения (см. рисунок А.1 и таблицу А.3).

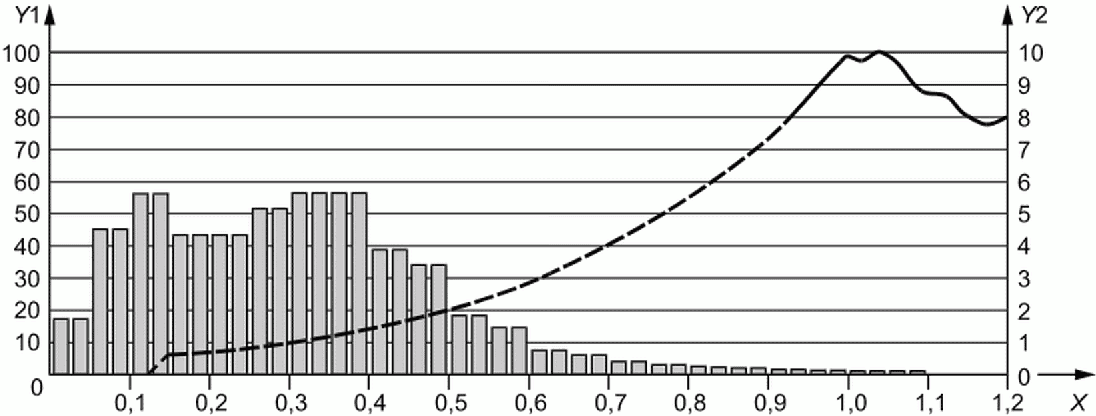

![]() Y1, % - число оборотов в минуту, нормализованное до Nnominal;
Y2 - вероятность (средневзвешенное распределение числа
оборотов двигателя); X - нормализованный уровень
среднеквадратического значения ускорения;
от числа оборотов двигателя <= 0,9nnominal;
от числа оборотов двигателя > 0,9nnominal;
Nnominal - номинальное число оборотов двигателя
при максимальной мощности;
Nmax - максимальное безопасное число оборотов двигателя
и средневзвешенное распределение числа оборотов двигателя
в зависимости от числа оборотов двигателя
Таблица А.3
распределение числа оборотов двигателя в зависимости
от числа оборотов двигателя
Для усталостных испытаний достаточно рассмотреть диапазон числа оборотов с самыми высокими уровнями ускорения. Обычно это диапазон между 0,9nnominal и nmax.
Для оценки продолжительности испытаний необходимо учитывать различное распределение числа оборотов двигателя и срок службы транспортного средства. Все известные распределения числа оборотов двигателя показывают, что диапазон числа оборотов двигателя от 0,9nnominal до nmax обычно используется не очень часто.
Для настоящего стандарта были выбраны три распределения:
а) распределение оборотов двигателя, которое было опубликовано по результатам исследования 55 автомобилей на протяжении 70000 км в течение 10000 поездок;
б) распределение оборотов двигателя в высоком диапазоне, которое было зафиксировано во время испытаний транспортных средств с целью достижения очень высоких рабочих температур двигателя; поэтому транспортные средства двигались в очень высоком диапазоне оборотов двигателя;
в) средневзвешенное распределение по результатам испытаний, включающих: испытания с уровнем серьезности нагрузки = 80%, испытания с уровнем серьезности нагрузки = 20%.
Режим работы двигателя в диапазоне оборотов от 0,9nnominal до nmax в эксплуатации занимает только 0,5% времени. Таким образом, испытания продолжительностью 22 ч по каждой оси компонента соответствуют примерно 4 400 ч срока службы на транспортном средстве, что эквивалентно пробегу 176 000 км со средней скоростью 40 км/ч.
Принимая во внимание другие распределения сроков службы, пробегов, числа оборотов двигателя, инженеру-испытателю разрешается пропорционально изменять продолжительность испытания.
Примечание - В зависимости от требуемого срока службы и требуемого распределения оборотов двигателя результат расчета в соответствии с показанным методом может привести к очень большой продолжительности испытания. Рекомендуемая максимальная продолжительность испытаний по практическим соображениям составляет 100 ч на ось. Для большинства вибрационных сред за это время легко достигается эквивалентное усталостное повреждение. В целом должен быть достигнут предел усталости для коммерческого транспорта.
В большинстве случаев приведенный метод применим для легковых автомобилей.
Должна отслеживаться классификация типов транспортных средств и/или продолжительность срока службы до его окончания.
А.5.1 Пример для легковых автомобилей с несущим кузовом (подрессоренные массы)
Проверка условия достаточности восьмичасового испытания на случайную вибрацию для оценки напряжений, возникающих на транспортном средстве в течение его срока службы.
Примечание - В качестве примера измерения и расчеты были выполнены на электронном блоке управления (ЭБУ). Представленные методы не ограничены ни ЭБУ, ни компонентами, установленными на кузове.
А.5.2 Процедура
Измеряют вибрации на транспортном средстве на испытательном треке (неровности дороги) и во время испытания на случайную вибрацию на ЭБУ, вибрация должна осуществляться, по меньшей мере, в двух точках измерения: одной - в месте установки ЭБУ (вход или возбуждение), и одной - для измерения реакции на печатной плате.
Определяют распределения нагрузки на печатной плате с помощью метода подсчета циклов (см. А.5.5, А.5.6 и рисунок А.2) в течение времени измерения.
Выбирают срок службы транспортного средства и "процент плохих дорог" (оба являются выбираемыми параметрами).
Рассчитывают ожидаемое распределение нагрузки на печатную плату путем умножения результата подсчета в каждом классе на коэффициент:
- продолжительности испытания/времени измерения во время испытания;
- срока службы транспортного средства, умноженного на процент плохих дорог/время измерения на транспортном средстве.
Новые распределения нагрузки используют для расчета предела усталости, который соответствует повреждению 1.
Эти гипотезы основаны на:
- кривой Велера - модификация Хайбаха;
- "гипотезе Палмгрена-Майнера о линейном накоплении повреждений" (см. А.5.7 и рисунок А.3).
Примечания
1 В соответствии с современным уровнем техники с этого момента будут учитываться только расчеты в форме модификации Хайбаха. Это означает, что низкие уровни ускорения также вносят вклад в сумму повреждений. В заключение, результаты выбранного примера показывают, что напряжение, возникающее в результате испытания длительностью 8 ч, примерно в 1,6 (1,23 - 2,02) раза выше, чем напряжение на транспортном средстве в течение 5 400 ч на испытательном треке. Подобные измерения и расчеты проводились в течение многих лет (> 20) и во многих приложениях. Результаты всегда были одинаковыми и подтвердили достаточность длительности испытания 8 ч.
2 Сравнение выбранных испытательных треков и измерений на выбранных неровных дорогах общего пользования показывает, что условия испытательных треков намного более суровы, чем условия плохих дорог общего пользования.
3 Выбранные параметры: срок службы транспортного средства - 6000 ч, по неровной дороге осуществляется 90% пробега, - являются худшим сочетанием. Обычно в программу испытаний включают менее 50% пробега по неровной дороге.
А.5.3 Параметры испытания
Испытательное оборудование: электродинамический вибростенд.
Крепежная сборка: ЭБУ надежно закреплен на вибростенде.
Контрольная точка: на шейкере.
Направление: C, перпендикулярно печатной плате.
Значение среднеквадратичного ускорения: 33 м/с2.
Спектры испытаний: см. таблицу А.4.
Таблица А.4
А.5.4 Результат
- распределение нагрузки по времени измерения 19,91 с, рассчитанное для восьмичасового испытания,
- распределение нагрузки от времени измерения 3,69 с на неровной дороге (дорожные неровности, 50 км/ч), рассчитано на 5 400 ч (срок службы транспортного средства 6 000 ч, пробег по неровной дороге 90%).

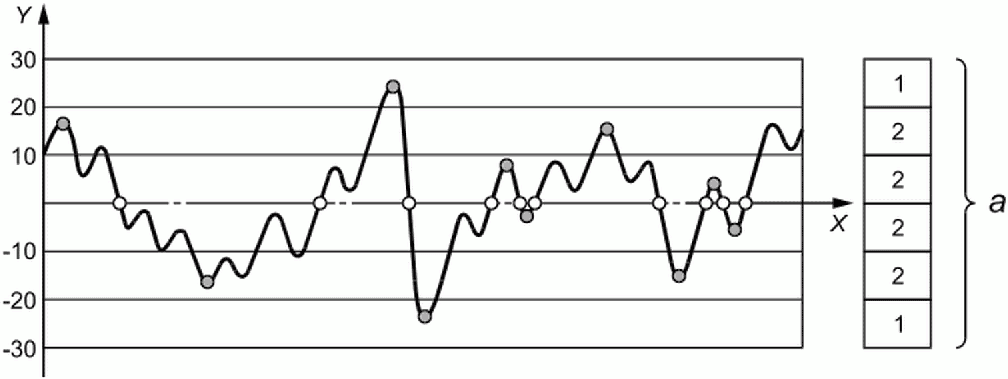

Между двумя переходами через ноль находится один максимум.
В каждом классе (уровень ускорения) подсчитывается количество максимумов за время измерения.
Результат этого метода подсчета дает количество полупериодов для каждого класса или, другими словами, распределение нагрузки из измеренной циклограммы.
Распределение нагрузки для продолжительности испытания достигается с использованием коэффициента (время теста/время измерения) для каждого класса (например, 8 ч x 3600 с/ч/19,9 с = 1 446).
Распределение нагрузки по сроку службы транспортного средства достигается с помощью коэффициента (срок службы автомобиля х процент неровных дорог + время измерения) для каждого класса (например, 6 000 ч x 0,9 x 3600 с/ч + 3,69 с = 5 268 293).
Примечание - Определение распределения нагрузки выполняется для точек измерения на испытываемом устройстве.
Этот простой метод применим только в случае одной доминирующей моды резонанса тестируемого устройства. В противном случае сигнал времени должен быть подготовлен до начала расчета. Например, фильтрация должна выполняться отдельно для каждого режима, соответствующего слабой точке испытываемого устройства. Например, уведомление о слабых точках может быть получено в результате пошаговых стресс-тестов.
![]() Y - класс, м/с2; X - время, с;
a - количество полупериодов в каждом классе
Для определения предела усталости aD должна быть выбрана одна модель S/N, описываемая наклоном k и числом усталости ND.
После этого выбирается любое начальное значение для aD.
По выбранной модели S/N можно рассчитать количество циклов до отказа N(i) для каждого уровня ускорения a(i) и соответствующего номера цикла n(i).
Согласно правилу Palmgren/Miners, частичное повреждение на каждом уровне a(i):s(i) = n(i)/N(i).
Совокупное повреждение равно
.Повреждение происходит по определению для S >= 1.
При произвольно выбранном начальном значении для aD повреждение будет менее 1.
Посредством итерации значение aD изменяется, пока не произойдет повреждение "1".
Без обширных исследований и экспериментов невозможно оценить репрезентативность выбранной модели S/N. Поэтому имеет смысл охватить широкий диапазон для каждого параметра S/N (например, взяв значения из специализированной литературы). В настоящее время используются двенадцать моделей ("гипотеза Хайбаха", "4 склона k" и "3 цикла ND предельной усталости").
Примечание - "Оригинал Майнера" больше не используется, поскольку в соответствии с этим ускорением уровни ниже, чем aD, не влияют на совокупное повреждение. Согласно современным знаниям, использование "модификации Хайбаха" более репрезентативно.
Степень репрезентативности данных моделей реальным условиям эксплуатации различна. Следует ожидать, что, по меньшей мере, одна из этих 12 моделей относительно репрезентативна. Однако даже в противном случае это не оказывает существенного влияния на качество сравнения натурных и стендовых испытаний, если используется одна и та же модель или одни и те же предположения, поскольку при сравнении некоторые из неточных предположений компенсируются.
Если все 12 значений aD, полученные при стендовых испытаниях, выше полученных на транспортном средстве, то нагрузка на транспортном средстве считается допустимой. Распределение нагрузки из выбранного примера и соответствующего графика S/N (одна модель) показаны в таблице А.5 и на рисунке А.3.
Таблица А.5

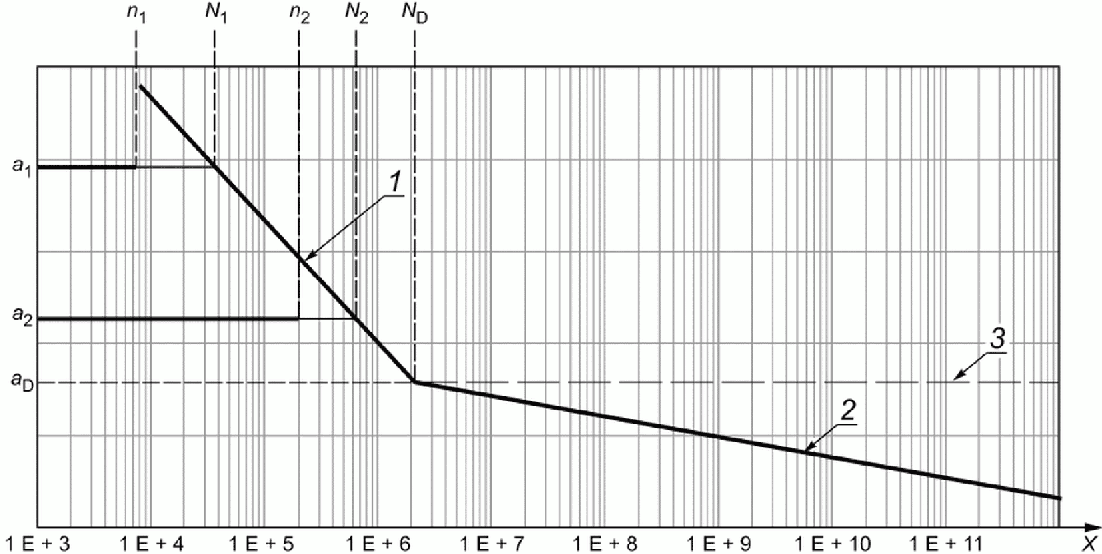

![]() 1 - наклон k; 2 - гипотеза Хайбаха, наклон 2k - 1;
3 - оригинал Майнера; X - количество циклов.
![]() накопление повреждения "S"
Пример этой методологии приведен в таблице А.6 и на рисунке А.4.
Таблица А.6
напряжений в зависимости от количества циклов нагрузки (S/N)

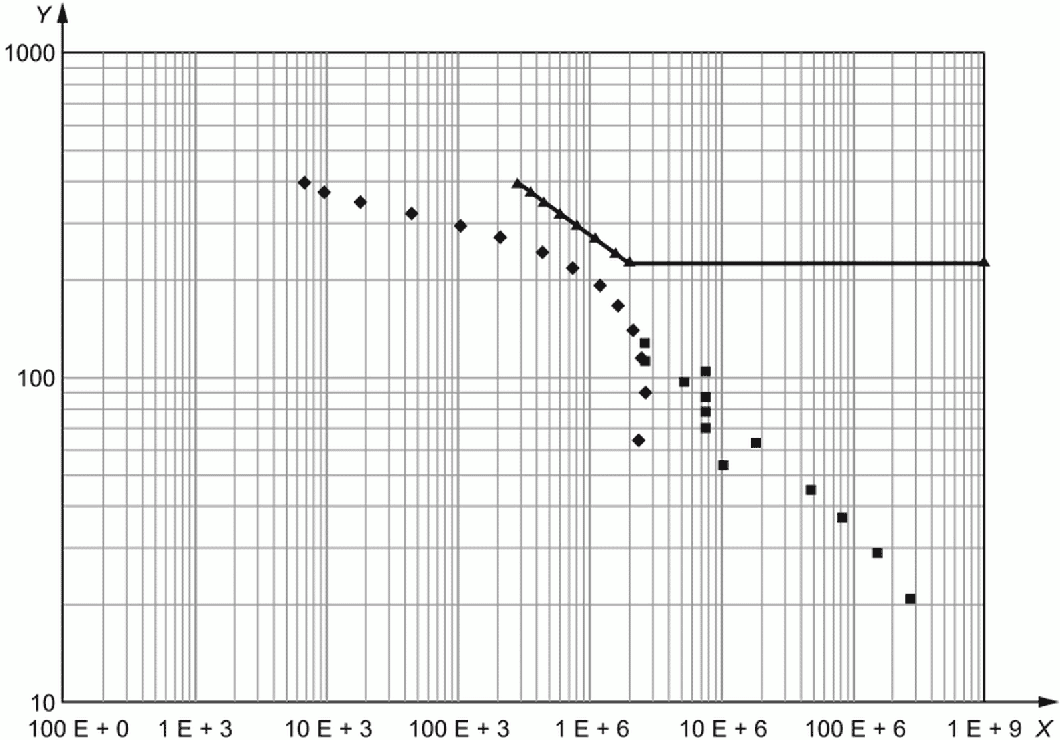

![]() Y - ускорение; X - циклов;
на случайную вибрацию (2 x 106; k = 5; aD = 229 м/с2)
для одной модели
Таблица А.7
Сравнение распределения нагрузки при испытании на случайную
вибрацию и при одном измерении в реальных условиях
Примечание - Необходимо изменить таблицу и график; расчет показан для кривой Майнера (не для Хайбаха).
(справочное)
К ОБОРУДОВАНИЮ В ЗАВИСИМОСТИ ОТ МЕСТА УСТАНОВКИ
Таблица Б.1
Место установки
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/pnst_predvaritelnyj-nacionalnyj-standart/2/pnst_86707.html
На правах рекламы:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
