"Поправка к ГОСТ Р ИСО 4967-2009 "Сталь. Определение содержания неметаллических включений. Металлографический метод с использованием эталонных шкал"

"Поправка к ГОСТ Р ИСО 4967-2009 "Сталь. Определение содержания неметаллических включений. Металлографический метод с использованием эталонных шкал"

ОКС 77.080.20

ПОПРАВКА К ГОСТ Р ИСО 4967-2009

"СТАЛЬ. ОПРЕДЕЛЕНИЕ СОДЕРЖАНИЯ НЕМЕТАЛЛИЧЕСКИХ ВКЛЮЧЕНИЙ.

МЕТАЛЛОГРАФИЧЕСКИЙ МЕТОД С ИСПОЛЬЗОВАНИЕМ ЭТАЛОННЫХ ШКАЛ"

В каком месте	Должно быть
Пункт 5.1. Рисунок 7	Рисунок 7. Измерительная сетка для прозрачных накладок или окулярных вставок
Приложение A	Приложение A (обязательное) Эталонные шкалы ИСО для включений типов A, B, C, D и DS Группа A (включения типа сульфидов)






	Группа B (включения типа алюминатов)






	Группа C (включения типа силикатов)






	Группа D (включения типа глобулярных оксидов)






	Группа DS (включения типа одиночных глобулярных оксидов) Диаметр от 13 до 76 мкм включительно Минимальный диаметр






Приложение B. Рисунок B.1

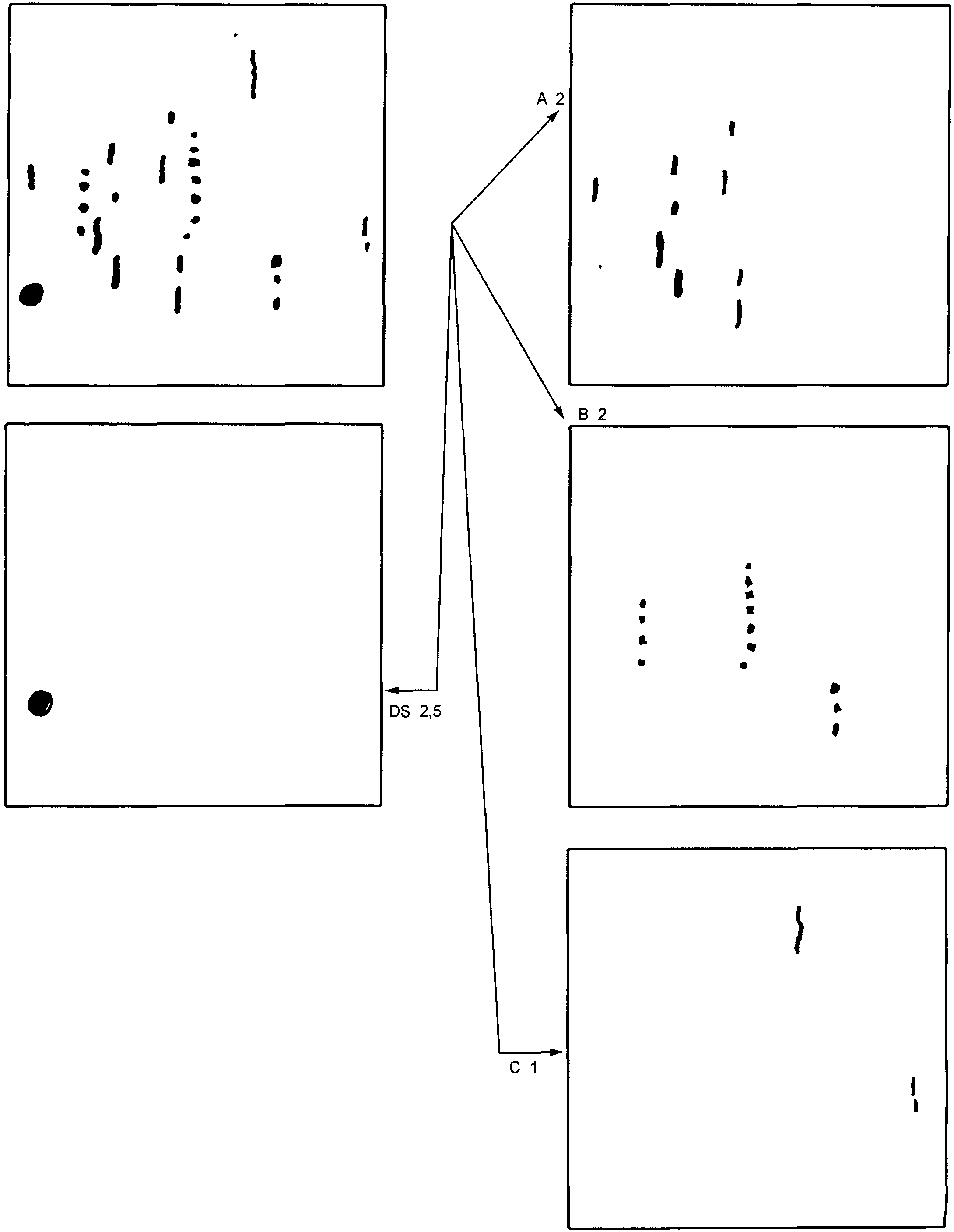

	Верхний слева чертеж на рисунке B.1 показывает поле, наблюдаемое при увеличении x 100, на котором можно различить четыре типа неметаллических включений. В зависимости от их формы и распределения эти включения классифицируют как следующие четыре типа: - тип A, сульфиды; - тип B, алюминаты (разрушенные включения); - тип C, силикаты; - тип DS, одно глобулярное включение. Наблюдаемое поле оценивают путем его сравнения для каждого типа включений с наиболее близким эталонным изображением, не учитывая другие типы включений. Такая оценка дает следующие баллы: A 2, B 2, C 1 и DS 2,5. Рисунок B.1. Оценка поля

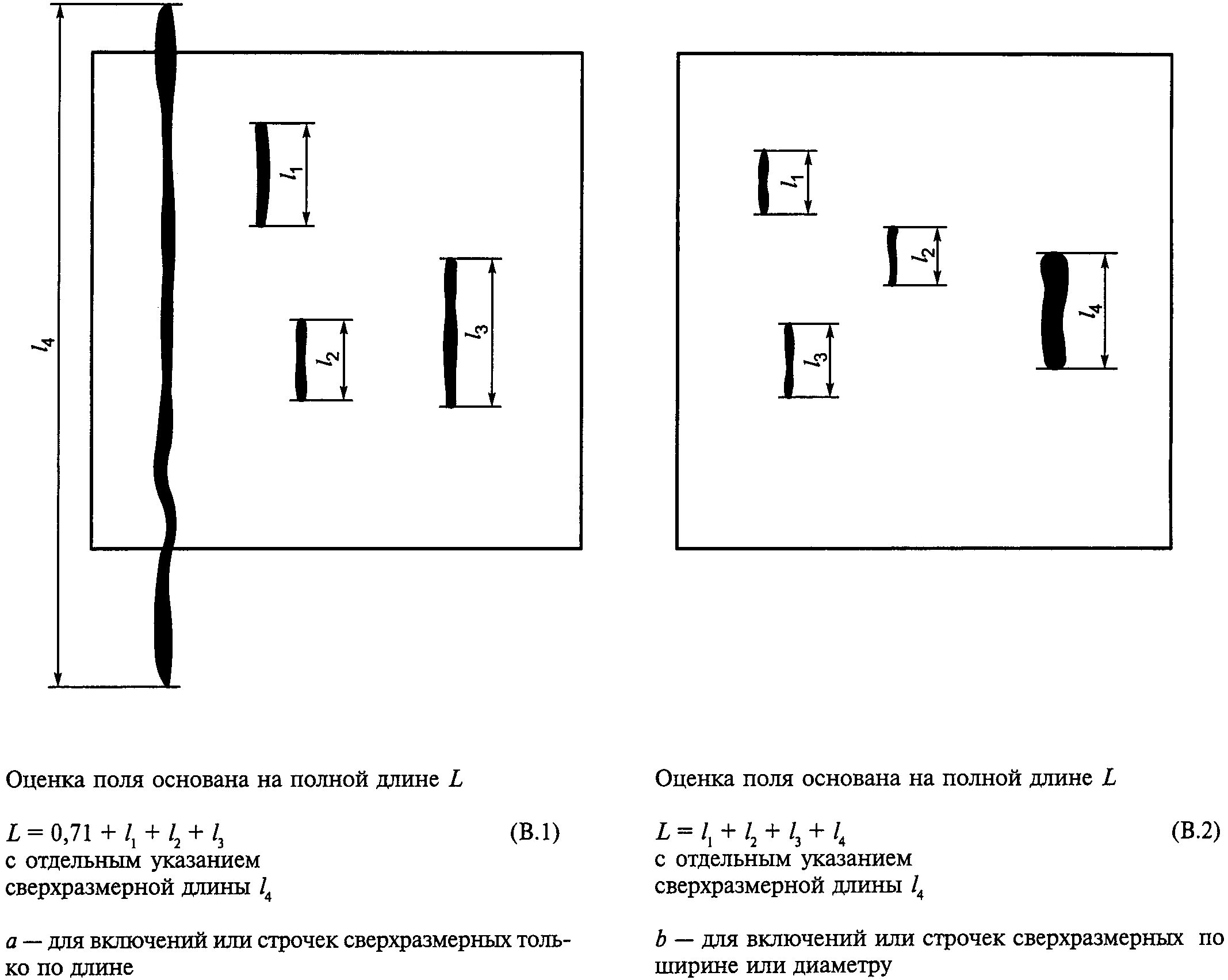

Рисунок B.2	Рисунок B.2. Оценка поля со сверхразмерными включениями или строчками

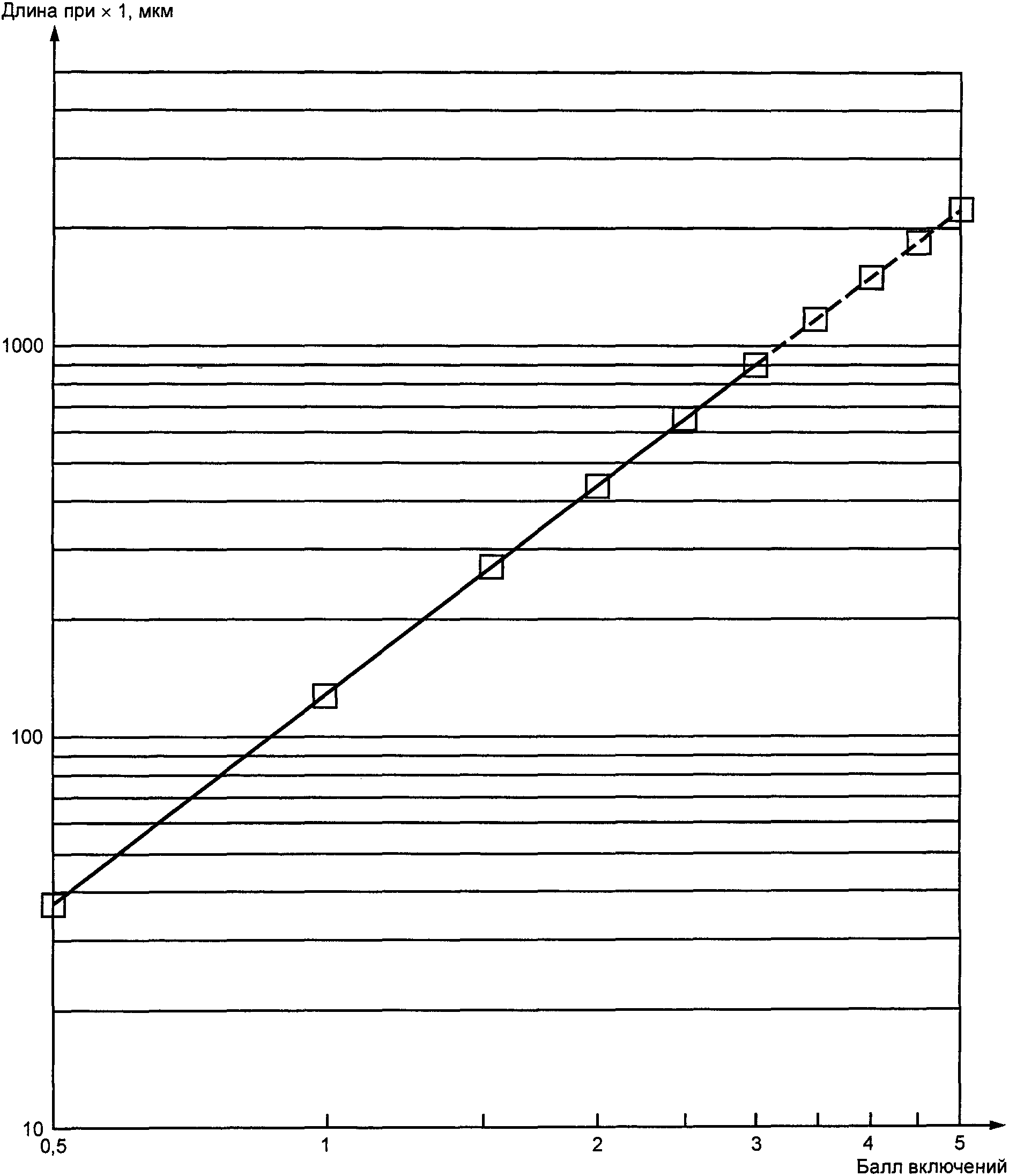

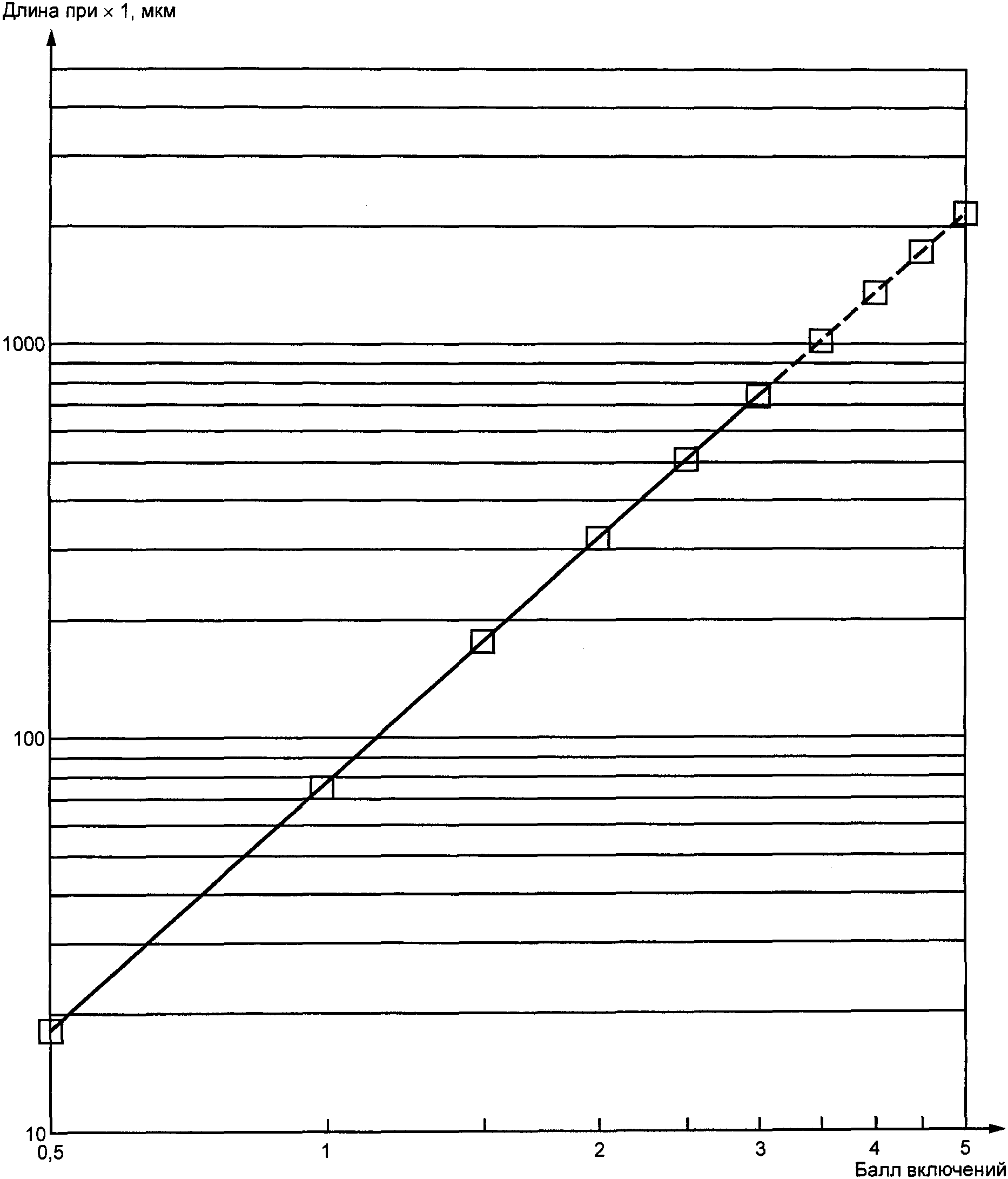

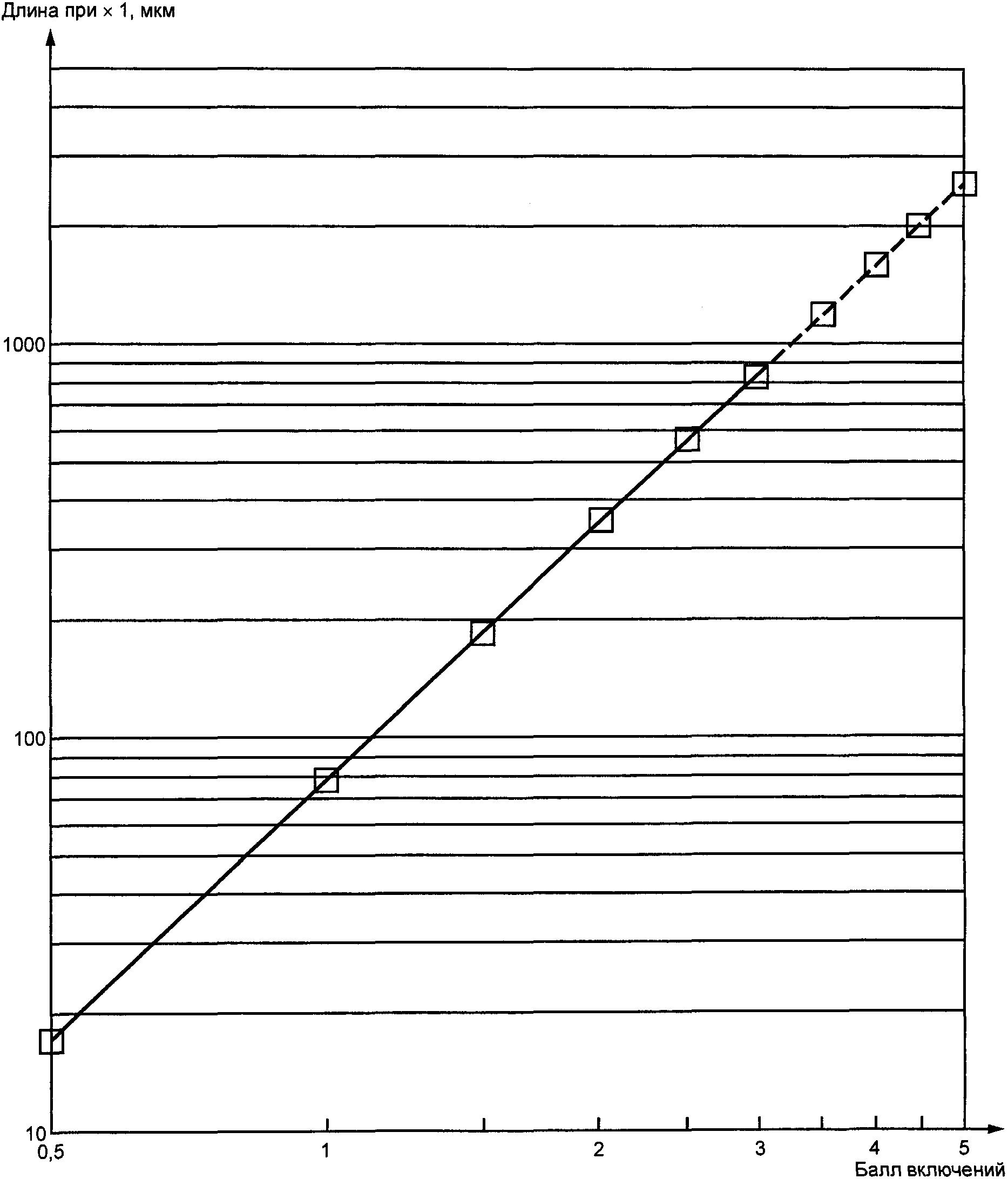

Приложение D. Графики	Группа A (включения типа сульфидов)
	Группа B (включения типа алюминатов)
	Группа C (включения типа силикатов)

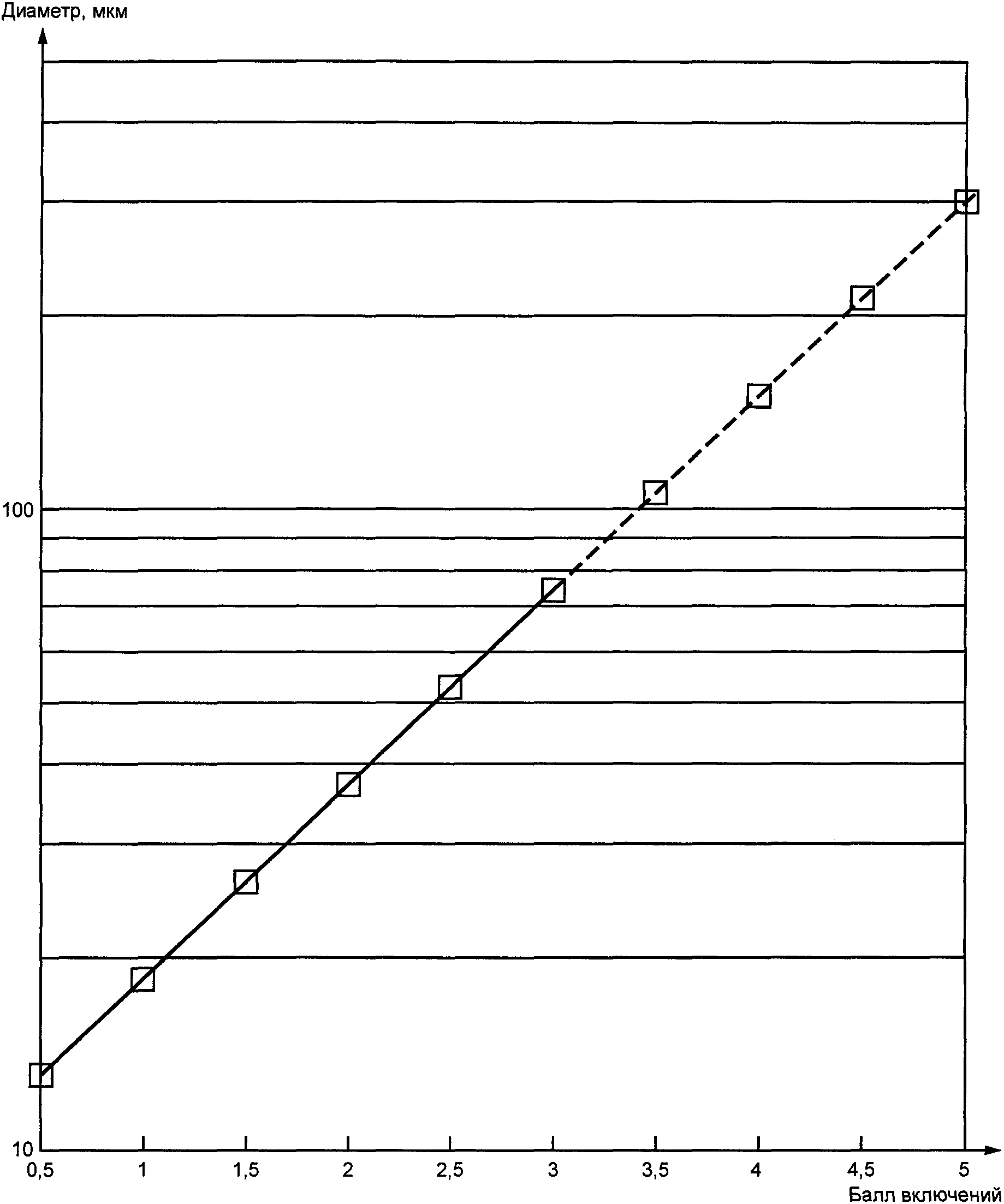

	Группа D (включения типа глобулярных оксидов)

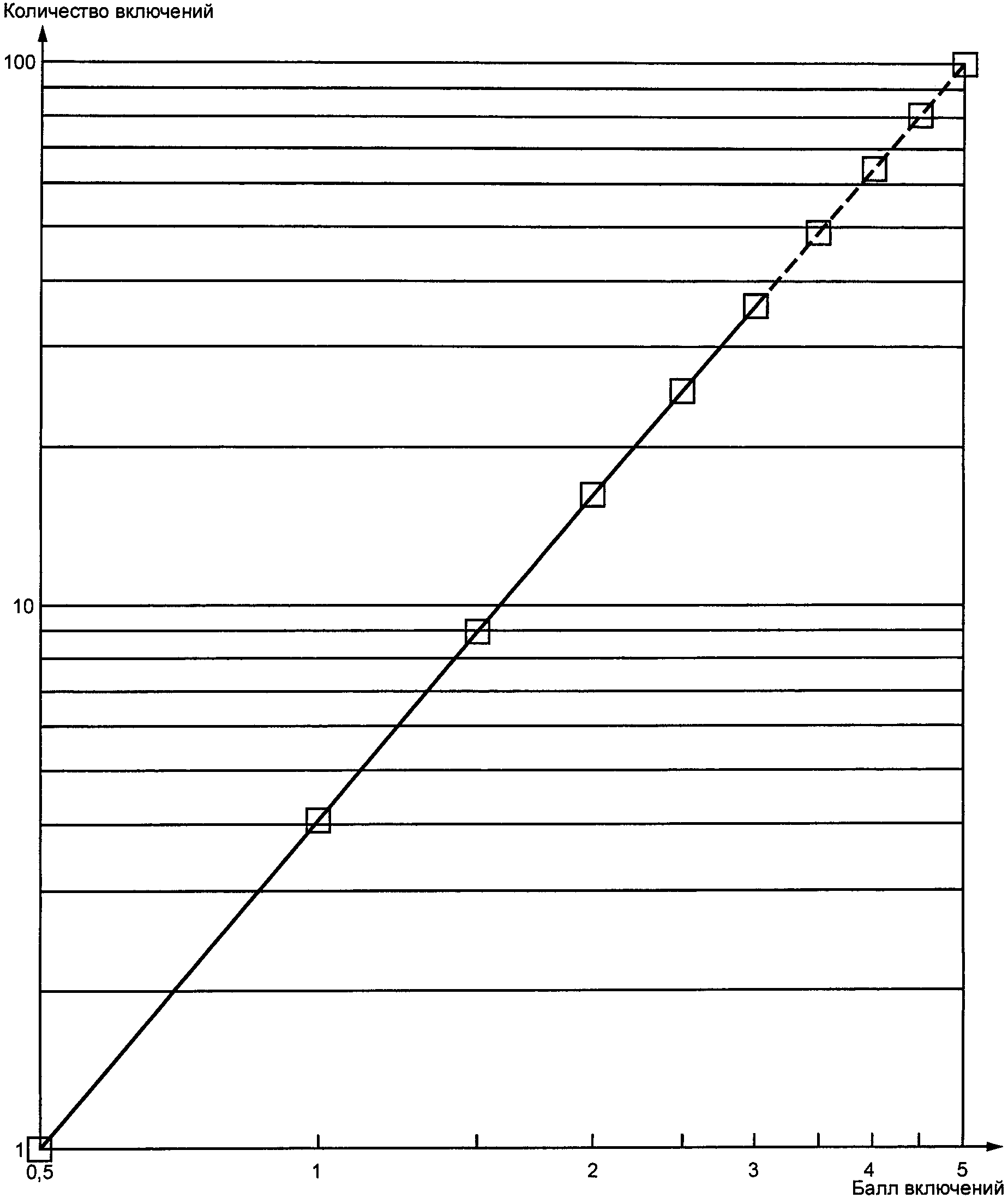

	Группа DS (включения типа одиночных глобулярных оксидов)
