"Изменение N 1 СНиП 2.01.07-85 "Нагрузки и воздействия"
(утв. и введено в действие Постановлением Госстроя РФ от 05.07.1993 N 18-27)

Постановлением Госстроя России от 05.07.93 N 18-27 утверждено и с 1 августа 1993 г. введено в действие разработанное ЦНИИСК им. Кучеренко и представленное Главтехнормированием Госстроя России изменение N 1 СНиП 2.01.07-85 "Нагрузки и воздействия", введенного в действие на территории Российской Федерации Приказом Минстроя России от 4 июня 1992 г. N 135.

1. Пункт 5.5. Первый абзац закончить текстом:

"...на коэффициент , где K принимается по табл. 6, а b является шириной покрытия, м, принимаемой не более 100 м".

Четвертый абзац исключить.

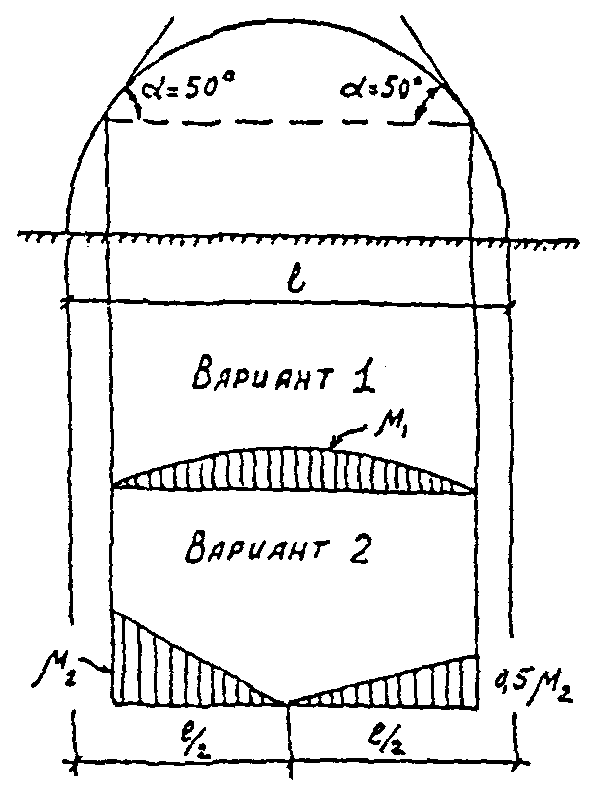

2. В схеме 2 обязательного Приложения 3 рисунок принять по прилагаемому чертежу (вторая колонка таблицы), а в третьей колонке (коэффициенты и область применения схем) записать в редакции:

где - уклоны покрытия в градусах.

3. В схеме 3 во второй колонке записать: "Здания с продольными фонарями, закрытыми сверху".

4. В новой схеме 3' рисунок принять по прилагаемому чертежу, а третью колонку записать в редакции:

Значения следует определять в соответствии с указаниями к схеме 8; пролет "l" принимается равным расстоянию между верхними кромками фонарей.

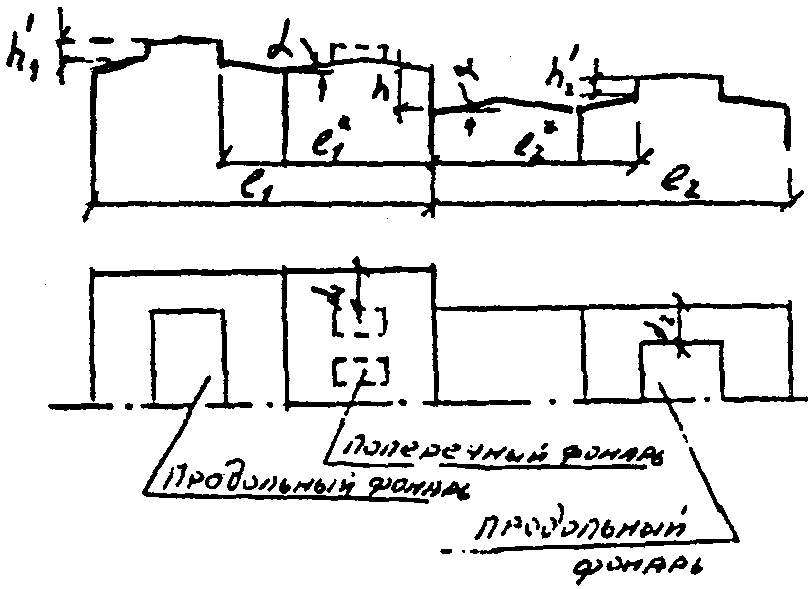

5. В схеме 8 рисунок принять по прилагаемому чертежу, а третью колонку записать в редакции:

Снеговую нагрузку на верхнее покрытие следует принимать в соответствии со схемами 1 - 7, а на нижнее - в двух вариантах: по схемам 1 - 7 и схемам 8 (для зданий - профиль "а", для навесов - профиль "б").

Коэффициент следует принимать равным:

где:

h - высота перепада, м, отсчитываемая от карниза верхнего покрытия до кровли нижнего и при значении более 8 м принимаемая при определении равной 8 м;

- длины участков верхнего и нижнего покрытия, с которых переносится снег в зону перепада высот, м; их следует принимать:

для покрытия без продольных фонарей или с поперечными фонарями -

для покрытия с продольными фонарями

(при этом и следует принимать не менее 0);

- доли снега, переносимого ветром к перепаду высот; их значения для верхнего и нижнего покрытия следует принимать в зависимости от их профиля:

0,4 - для плоского покрытия с , сводчатого ;

0,3 - для плоского покрытия с , сводчатого с и покрытий с поперечными фонарями.

Для пониженных покрытий шириной a < 21 м значение следует принимать:

(при обратном уклоне, показанном на чертеже пунктиром, ), , но не менее 0,3 (a - в м; в град.). Длину зоны повышенных снегоотложений b следует принимать равной:

Коэффициенты , принимаемые для расчетов (показанные на схемах для двух вариантов), не должны превышать:

(где h - в м; - в кПа);

4 - если нижнее покрытие является покрытием здания;

6 - если нижнее покрытие является навесом.

Коэффициент следует принимать:

Примечания. 1. При значение для участка перепада длиной следует определять без учета влияния фонарей на повышенном (пониженном) покрытии.

2. Если пролеты верхнего (нижнего) покрытия имеют разный профиль, то при определении необходимо принимать соответствующее значение для каждого пролета в пределах .

3. Местную нагрузку у перепада не следует учитывать, если высота перепада, м, между двумя смежными покрытиями менее (где - в кПа).

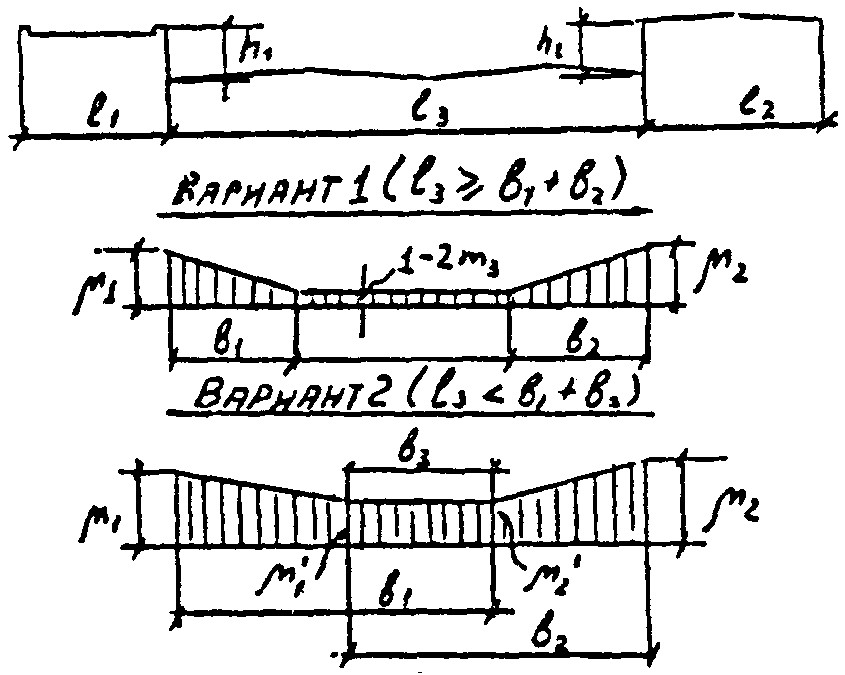

6. В схеме 9 рисунок принять по прилагаемому чертежу, а третью колонку записать в редакции:

Снеговую нагрузку на верхние и нижние покрытия следует принимать в соответствии со схемой 8. Значения следует определять для каждого перепада независимо, принимая:

и в схеме 9 (при определении нагрузок возле перепадов и соответствующими в схеме 8 и (доля снега, переносимого ветром по пониженному покрытию) соответствующим в схеме 8. При этом:
