"Изменение N 2 ГОСТ 24198-80 "Кронштейны. Конструкция и основные размеры"
(утв. Постановлением Госстандарта СССР от 29.11.1990 N 2977)

Наименование стандарта. Исключить слова: "и основные размеры".

Пункт 1 дополнить абзацем: "Требования настоящего стандарта являются обязательными".

Пункт 2 изложить в новой редакции: "2. Кронштейны должны быть изготовлены двух типов:

1 - для крепления стеклянных трубопроводов;

2 - для крепления стеклянных трубопроводов в теплицах и холодильниках.

Кронштейны типа 1 должны изготовляться 4-х исполнений;

кронштейны типа 2 - 2-х исполнений:

1 - кронштейн ОВН - для крепления стеклянных трубопроводов кровельного обогрева в теплицах;

2 - кронштейны ТХН - для крепления потолочных и пристенных батарей из стеклянных труб холодильников".

Пункт 3 после слова "кронштейнов" дополнить славами: "Типа 1".

Чертеж 1 дополнить заголовком: "Тип 1"; дополнить чертежом: "Тип 2".

Таблица 1. Графа . Заменить значение: 610 на 600; пример условного обозначения перед словом "исполнения" дополнить словами: "Тип 1"; заменить обозначения: 1 - 450 на 1 - 1 - 450; 1 - 450-С на 1 - 1 - 450-С; 2 - 450 на 1 - 2 - 450; 2 - 450-С на 1 - 2 - 450-С; 3 - 450 на 1 - 3 - 450; 3 - 450-С на 1 - 3 - 450-С; 4 - 450 на 1 - 4 - 450; 4 - 450-С на 1 - 4 - 450-С.

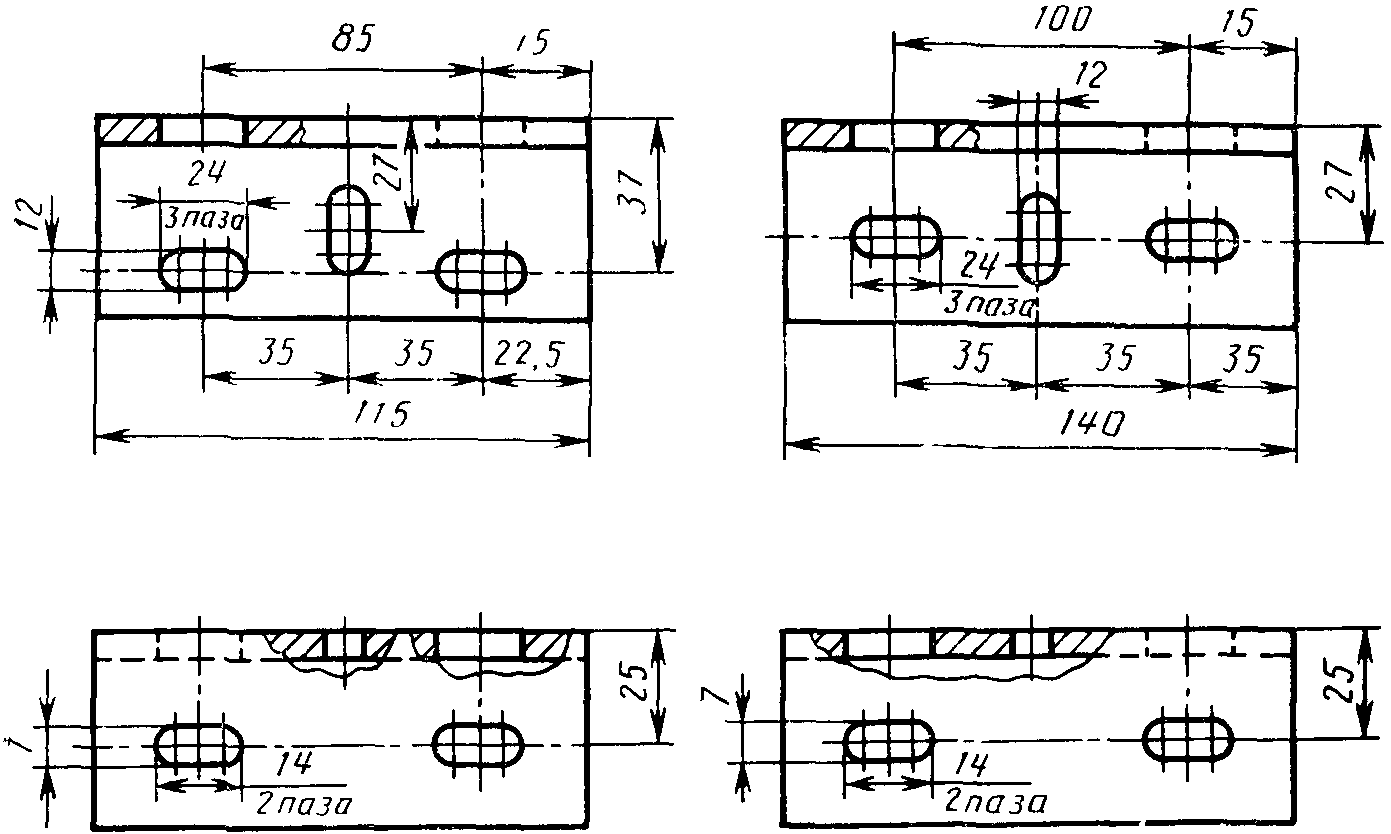

Стандарт дополнить пунктом - 5а: "5а. Конструкция и основные размеры кронштейнов типа 2 должны соответствовать указанным на черт. 4 и в табл. 3.

Пример условного обозначения кронштейна исполнения 1, длиной L = 115 мм:

То же, исполнения 2 длиной L = 500 мм:

Пункт 6. Заменить ссылку: ГОСТ 380-71 на ГОСТ 380-88.

Стандарт дополнить пунктом - 8: "8. Коды ОКП приведены в Приложении".

Приложение. Графа "Условное обозначение кронштейна". Перед обозначением кронштейна проставить обозначение: "1 -"; таблицу дополнить обозначениями для типа 2 и кодами ОКП:
