Утверждено и введено в действие
Постановлением Госстандарта СССР
от 27 августа 1987 г. N 3402
ИЗМЕНЕНИЕ N 1 ГОСТ 3.1123-84
"ЕДИНАЯ СИСТЕМА ТЕХНОЛОГИЧЕСКОЙ ДОКУМЕНТАЦИИ.
ФОРМЫ И ПРАВИЛА ОФОРМЛЕНИЯ ТЕХНОЛОГИЧЕСКИХ ДОКУМЕНТОВ,
ПРИМЕНЯЕМЫХ ПРИ НОРМИРОВАНИИ РАСХОДА МАТЕРИАЛОВ"
Дата введения
1 января 1988 года
Утверждено и введено в действие Постановлением Государственного комитета СССР по стандартам от 27.08.1987 N 3402.
Пункт 1.4 изложить в новой редакции: "1.4. Для разработки ВСН, ВУН, КК допускается применять
формы 2,
1б,
4 и
3б МК по ГОСТ 3.1118-82, в этом случае графы в строке со служебным символом "Б" не заполняются; для ВСН и ВУН также не заполняются графы 33 и 34".
Пункт 2.3. Формы 1, 1а. Проставить номер графы: 22.
Пункт 2.8. Таблица 2. Заменить наименование графы 14: КДЗ на КД.
Пункт 3.1. Заменить слова: "в графе 28 блока 6 основной" на "в графе 28 блока Б6 основной";
форма 4. Проставить номер графы: 9;
форма 4а. Заменить слова: "Наименование операции" на "Наименование, марка материала".
Пункт 4.2. Для форм 6 и 6а заменить слова: "Наименование детали сб. единицы или материала" на "Наименование ДСЕ или материала".
Пункт 4.2. Формы 7, 7а изложить в новой редакции:

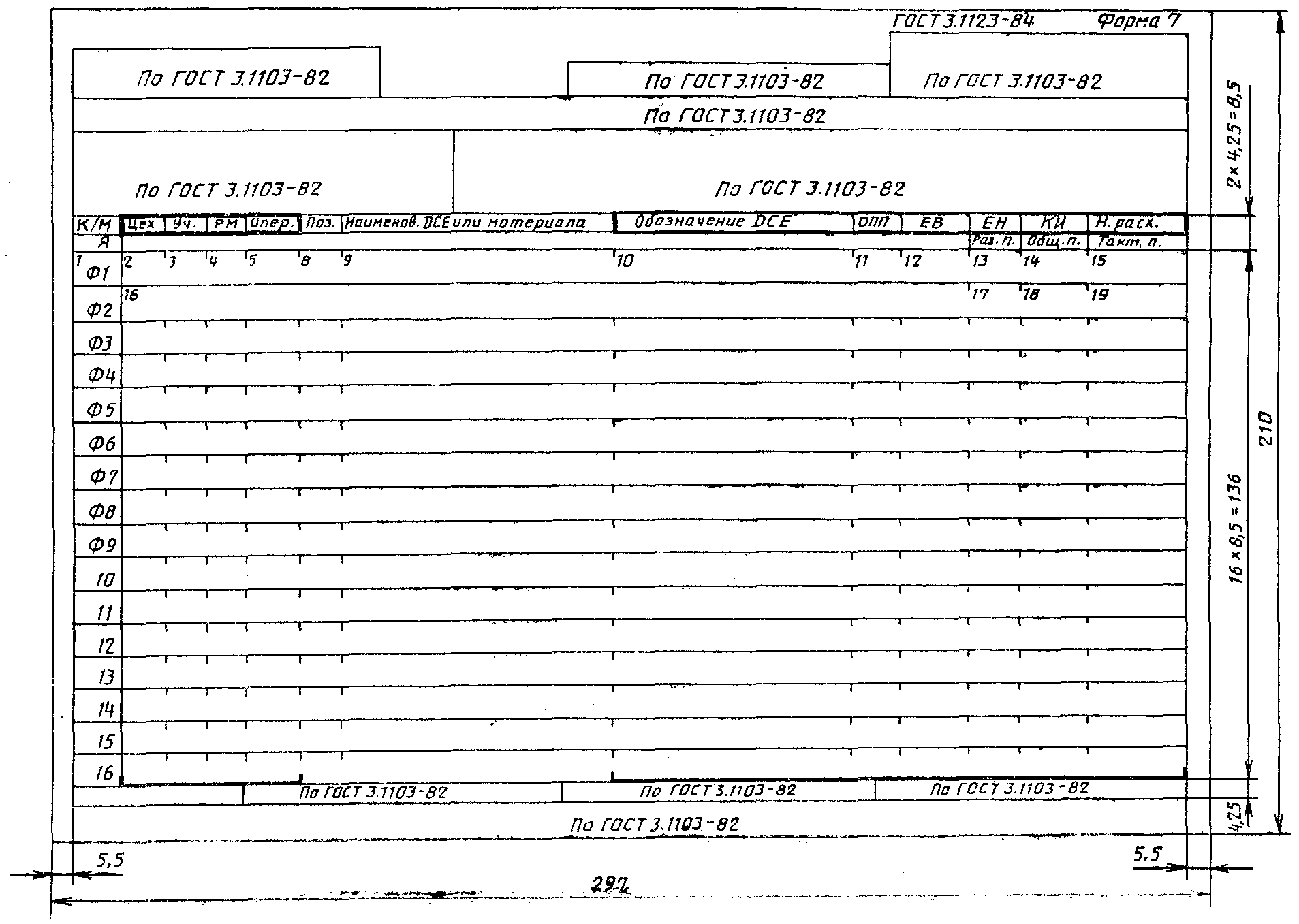

КОМПЛЕКТОВОЧНАЯ КАРТА
(первый или заглавный лист)
Форма 7

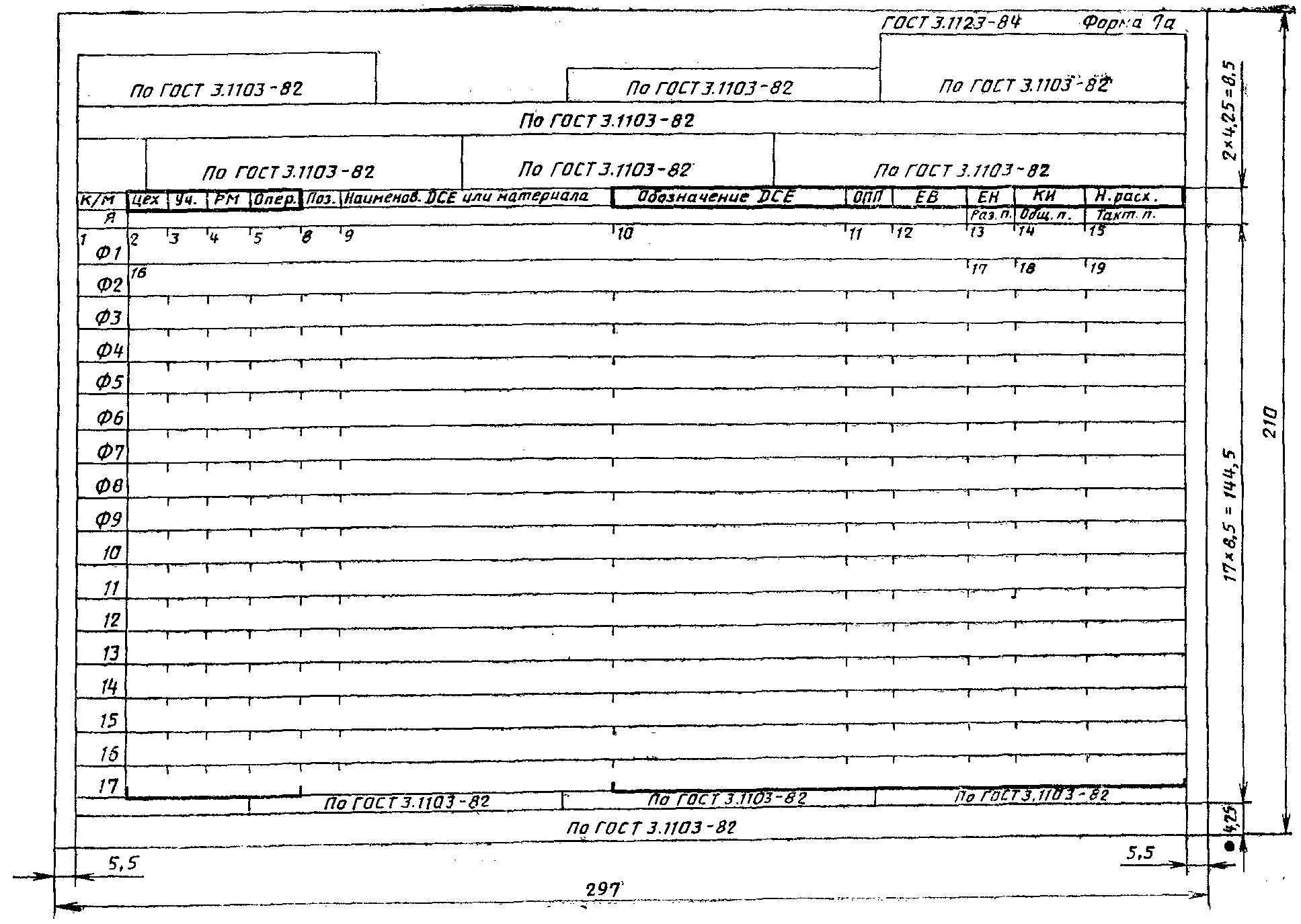

КОМПЛЕКТОВОЧНАЯ КАРТА
(последующие листы)
Форма 7а
Пункт 4.5. Таблица 4. Графу "Наименование (условное обозначение) графы" для графы 9 дополнить словами: "Для форм 7 и 7а допускается писать: "Наименование ДСЕ или материала".
Пункт 4.6. Таблицу 5 изложить в новой редакции:
Таблица 5
???????????????????????????????????????????????????????????????????????????
Номер ? Размеры граф в формах документов
графы ?????????????????????????????????????????????????????????????????????
? 1 и 1а ? 4 и 4а ? 6 и 6а
? 2 и 2а ? 5 и 5а ? 7 и 7а
? 3 и 3а ? ?
?????????????????????????????????????????????????????????????????????
? мм ?Количество ? мм ?Количество ? мм ?Количество
? ? знаков ? ? знаков ? ? знаков
???????????????????????????????????????????????????????????????????????????
1 ? 13,0 ? 5 ? 13,0 ? 5 ? 13,0 ? 5
? 13,0 ? 5 ? 13,0 ? 5 ? 13,0 ? 5
? 13,0 ? 5 ? ? ? ?
? ? ? ? ? ?
2 ? 10,4 ? 4 ? 10,4 ? 4 ? 10,4 ? 4
? 10,4 ? 4 ? 10,4 ? 4 ? 10,4 ? 4
? 10,4 ? 4 ? ? ? ?
? ? ? ? ? ?
3 ? 59,8 ? 23 ? 10,4 ? 4 ? 10,4 ? 4
? 59,8 ? 23 ? 10,4 ? 4 ? 10,4 ? 4
? 59,8 ? 23 ? ? ? ?
? ? ? ? ? ?
4 ? 80,6 ? 31 ? 13,0 ? 5 ? 10,4 ? 4
? 202,8 ? 78 ? 10,4 ? 4 ? 10,4 ? 4
? 249,6 ? 96 ? ? ? ?
? ? ? ? ? ?
5 ? 150,8 ? 58 ? 13,0 ? 5 ? 13,0 ? 5
? 273,0 ? 105 ? 13,0 ? 5 ? 13,0 ? 5
? 319,8 ? 123 ? ? ? ?
? ? ? ? ? ?
6 ? 33,8 ? 13 ? 122,2 ? 47 ? 98,8 ? 38
? 33,8 ? 13 ? 228,8 ? 88 ? - ? -
? 33,8 ? 13 ? ? ? ?
? ? ? ? ? ?
7 ? 10,4 ? 4 ? 10,4 ? 4 ? 26,0 ? 10
? 10,4 ? 4 ? 10,4 ? 4 ? - ? -
? 10,4 ? 4 ? ? ? ?
? ? ? ? ? ?
8 ? 26,0 ? 10 ? 158,6 ? 61 ? 10,4 ? 4
? 26,0 ? 10 ? 135,2 ? 52 ? 10,4 ? 4
? 26,0 ? 10 ? ? ? ?
? ? ? ? ? ?
9 ? 18,2 ? 7 ? 33,8 ? 13 ? 132,6 ? 51
? 18,2 ? 7 ? 33,8 ? 13 ? 78,0 ? 30
? 18,2 ? 7 ? ? ? ?
? ? ? ? ? ?
10 ? 18,2 ? 7 ? 13,0 ? 5 ? 59,8 ? 23
? 18,2 ? 7 ? 13,0 ? 5 ? 59,8 ? 23
? 18,2 ? 7 ? ? ? ?
? ? ? ? ? ?
11 ? 18,2 ? 7 ? 13,0 ? 5 ? 13,0 ? 5
? 15,6 ? 6 ? 13,0 ? 5 ? 13,0 ? 5
? 15,6 ? 6 ? ? ? ?
? ? ? ? ? ?
12 ? 33,8 ? 13 ? 18,2 ? 7 ? 13,0 ? 5
? 33,8 ? 13 ? 26,0 ? 10 ? 10,4 ? 4
? 33,8 ? 13 ? ? ? ?
? ? ? ? ? ?
13 ? 72,8 ? 28 ? 91,0 ? 35 ? 13,0 ? 5
? 80,6 ? 31 ? 41,6 ? 16 ? 13,0 ? 5
? 91,0 ? 35 ? ? ? ?
? ? ? ? ? ?
14 ? 18,2 ? 7 ? - ? - ? 18,2 ? 7
? 18,2 ? 7 ? - ? - ? 18,2 ? 7
? 18,2 ? 7 ? ? ? ?
? ? ? ? ? ?
15 ? 26,0 ? 10 ? - ? - ? 26,0 ? 10
? 18,2 ? 7 ? - ? - ? 26,0 ? 10
? 18,2 ? 7 ? ? ? ?
? ? ? ? ? ?
16 ? 70,2 ? 27 ? - ? - ? 72,8 ? 28
? 218,4 ? 84 ? - ? - ? 215,8 ? 83
? 70,2 ? 27 ? ? ? ?
? ? ? ? ? ?
17 ? 18,2 ? 7 ? - ? - ? 26,0 ? 10
? 18,2 ? 7 ? - ? - ? 13,0 ? 5
? 18,2 ? 7 ? ? ? ?
? ? ? ? ? ?
18 ? 18,2 ? 7 ? - ? - ? 18,2 ? 7
? 18,2 ? 7 ? - ? - ? 18,2 ? 7
? 18,2 ? 7 ? ? ? ?
? ? ? ? ? ?
19 ? 44,2 ? 17 ? - ? - ? 26,0 ? 10
? 18,2 ? 7 ? - ? - ? 26,0 ? 10
? 18,2 ? 7 ? - ? - ? ?
? ? ? ? ? ?
20 ? 150,8 ? 58 ? - ? - ? - ? -
? 273,0 ? 105 ? - ? - ? - ? -
? 319,8 ? 123 ? - ? - ? - ? -
? ? ? ? ? ?
21 ? 18,2 ? 7 ? - ? - ? - ? -
? - ? - ? - ? - ? - ? -
? - ? - ? - ? - ? - ? -
? ? ? ? ? ?
22 ? 26,0 ? 10 ? - ? - ? - ? -
? - ? - ? - ? - ? - ? -
? 231,4 ? 89 ? - ? - ? - ? -
Пункт 4.8 изложить в новой редакции: "4.8. Разделение граф следует выполнять вертикальными отрезками прямой линии длиной 0,5 - 1,5 мм".
Раздел 4 дополнить пунктом - 4.10: "4.10. При применении средств механизации и автоматизации для разработки и оформления документов следует выполнять требования ГОСТ 3.1124-86".
