Описание
Источник публикации
ИУС "Государственные стандарты", N 1, 1989
Примечание к документу
Введен в действие с 1 января 1990 года.
Название документа
"Изменение N 1 ГОСТ 25348-82 "Единая система допусков и посадок. Ряды допусков, основных отклонений и поля допусков для размеров свыше 3150 мм"
(утв. Постановлением Госстандарта СССР от 26.10.1988 N 3526)

"Изменение N 1 ГОСТ 25348-82 "Единая система допусков и посадок. Ряды допусков, основных отклонений и поля допусков для размеров свыше 3150 мм"
(утв. Постановлением Госстандарта СССР от 26.10.1988 N 3526)


Утверждено и введено в действие
Постановлением Госстандарта СССР
от 26 октября 1988 г. N 3526
ИЗМЕНЕНИЕ N 1 ГОСТ 25348-82
"ЕДИНАЯ СИСТЕМА ДОПУСКОВ И ПОСАДОК.
РЯДЫ ДОПУСКОВ, ОСНОВНЫХ ОТКЛОНЕНИЙ
И ПОЛЯ ДОПУСКОВ ДЛЯ РАЗМЕРОВ СВЫШЕ 3150 ММ"
Группа Г12
Дата введения
1 января 1990 года
Наименование стандарта изложить в новой редакции: "Основные нормы взаимозаменяемости. Единая система допусков и посадок. Ряды допусков, основных отклонений и поля допусков для размеров свыше 3150 мм.
Basic norms of interchangeability. Unified system of tolerances and fits. Series of tolerances, basic deviations and tolerance zones for sizes over 3150 mm".
Вводная часть. Последний абзац исключить.
По всему тексту стандарта заменить обозначения: на js, на JS.
Пункт 1.1.1. Над таблицей 1 проставить единицу: мм.
Пункт 1.1.2. Исключить слова: "(см. табл. 1 и 3)".
Пункт 1.2.1 изложить в новой редакции: "1.2.1. Устанавливаются 20 квалитетов: 01, 0, 1,... 18".
Пункт 1.2.3. Таблицу 2 дополнить графой допусков по 18-му квалитету:
??????????????????????????????????????????????????????????????????
Интервал размеров, мм ? Квалитеты
????????????????????????????
? 18
????????????????????????????
? Допуски
????????????????????????????
? мм
??????????????????????????????????????????????????????????????????
Свыше 3150 до 4000 ? 41
??????????????????????????????????????????????????????????????????
Свыше 4000 до 5000 ? 50
??????????????????????????????????????????????????????????????????
Свыше 5000 до 6300 ? 62
??????????????????????????????????????????????????????????????????
Свыше 6300 до 8000 ? 76
??????????????????????????????????????????????????????????????????
Свыше 8000 до 10000 ? 94
Пункт 1.3.2. Таблица 3. Наименование изложить в новой редакции: "Значения основных отклонений валов в мкм".
Таблицу 4 дополнить наименованием: "Значения основных отклонений отверстий в мкм".
Пункт 2.1. Таблицу 5 дополнить значениями отклонений для полей допусков 18-го квалитета:
??????????????????????????????????????????????????????????????????
Квалитеты ? Основные отклонения
?????????????????????????????????????????????
? h ? js
??????????????????????????????????????????????????????????????????
18 ? h 18* ? js 18*
Таблицу 6 дополнить значениями отклонений для полей допусков 18-го квалитета:
??????????????????????????????????????????????????????????????????
Квалитеты ? Основные отклонения
?????????????????????????????????????????????
? H ? JS
??????????????????????????????????????????????????????????????????
18 ? H 18* ? JS 18*

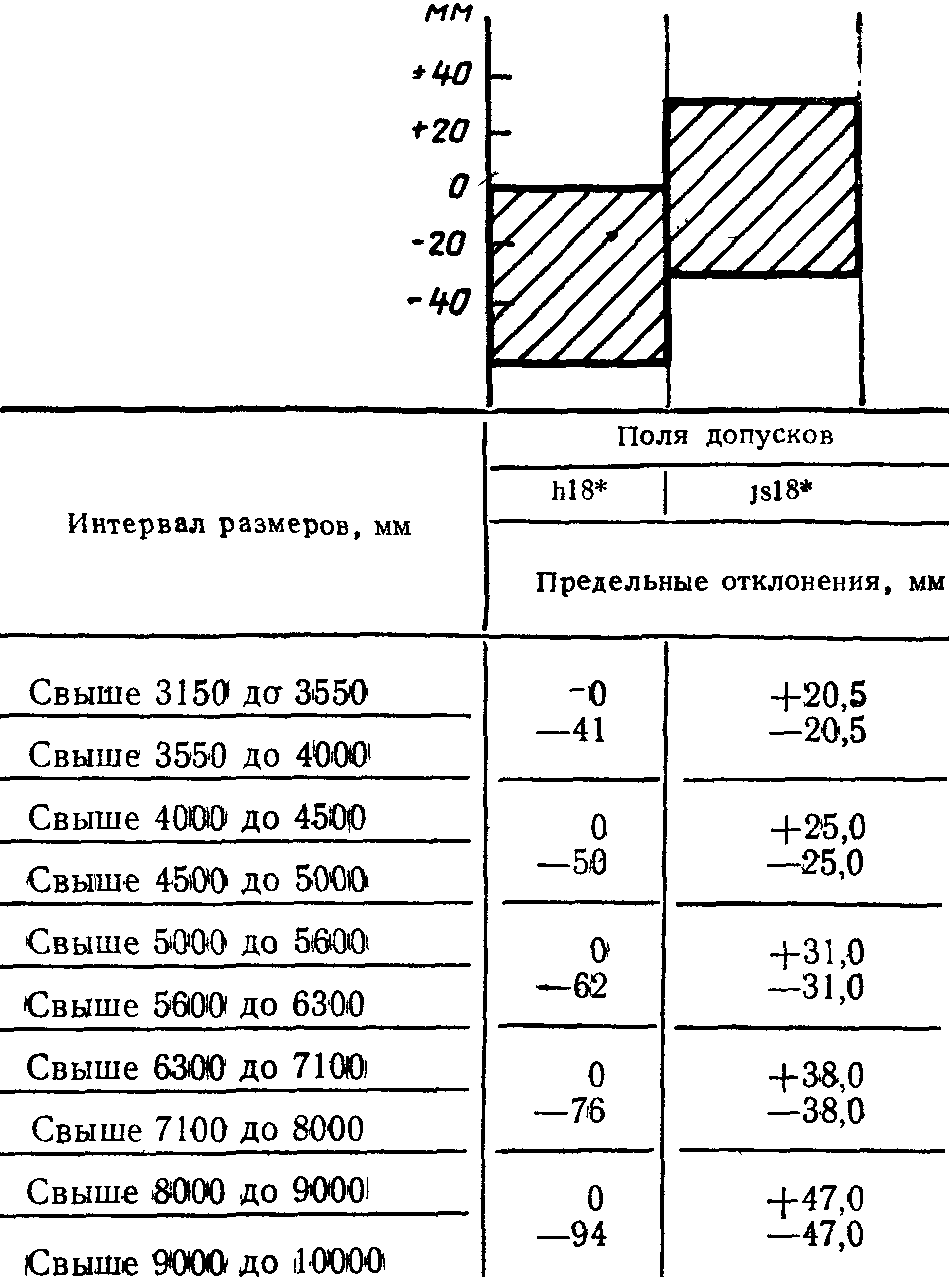

Таблица 7. Наименование. Заменить значение: "до 17" на "до 18"; таблицу дополнить графами для полей допусков "h 18*" и "js 18*" с соответствующим расположением этих полей допусков на схеме:

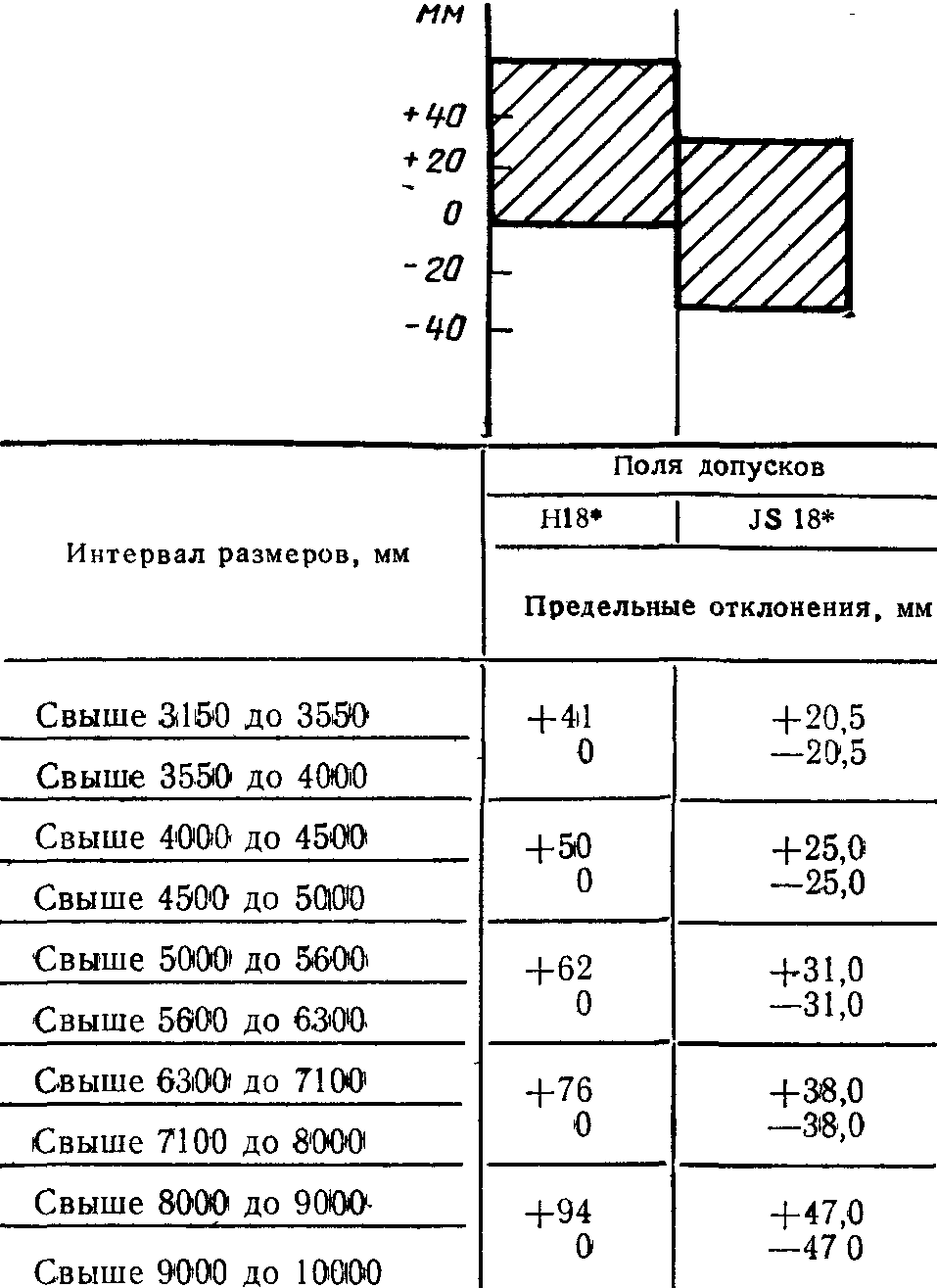

Таблица 8. Наименование. Заменить квалитет: 17 на 18; Головка. Заменить единицу: мкм на мм; таблицу дополнить графами для полей допусков "H 18" и "JS 18" с соответствующим расположением этих полей допусков на схеме:
