Основные ссылки

На правах рекламы:

Произвольная ссылка:

Описание

Источник публикации

ИУС "Государственные стандарты", N 1, 1989

Примечание к документу

Документ введен в действие с 1 июля 1989 года.

Название документа

"Изменение N 1 ГОСТ 10885-85 "Сталь листовая горячекатаная двухслойная коррозионно-стойкая. Технические условия"

(утв. и введено в действие Постановлением Госстандарта СССР от 29.09.1988 N 3374)

"Изменение N 1 ГОСТ 10885-85 "Сталь листовая горячекатаная двухслойная коррозионно-стойкая. Технические условия"
(утв. и введено в действие Постановлением Госстандарта СССР от 29.09.1988 N 3374)

Утверждено и введено в действие

Постановлением Государственного

комитета СССР по стандартам

от 29 сентября 1988 г. N 3374

ИЗМЕНЕНИЕ N 1 ГОСТ 10885-85

"СТАЛЬ ЛИСТОВАЯ ГОРЯЧЕКАТАНАЯ ДВУХСЛОЙНАЯ

КОРРОЗИОННО-СТОЙКАЯ. ТЕХНИЧЕСКИЕ УСЛОВИЯ"

Дата введения

1 июля 1989 года

Пункт 1.1. Заменить слова: "на 1 - 4 классы" на "на 01, 0, 1, 2, 3 классы".

Пункт 1.2 после слов "от 4 до 60 мм" дополнить словами: "По согласованию изготовителя с потребителем двухслойные листы изготовляют толщиной св. 60 до 120 мм";

дополнить абзацем: "Для листов толщиной св. 60 до 120 мм толщину коррозионно-стойкого слоя устанавливают по согласованию изготовителя с потребителем".

Пункт 1.4 дополнить абзацем: "для листов толщиной св. 60 до 120 мм - по согласованию изготовителя с потребителем";

таблицу 3 изложить в новой редакции:

Таблица 3

мм

??????????????????????????????????????????????????????????????????

Толщина листа ? Предельные отклонения

??????????????????????????????????????????????????????????????????

8 ? +/- 0,8

9, 10 ? +/- 0,9

11 ? +/- 1,0

12, 13, 14 ? +/- 1,1

15, 16, 17 ? +/- 1,2

18, 19 ? +/- 1,3

20, 21, 22 ? +/- 1,4

24, 25 ? +/- 1,5

26 ? +/- 1,6

28 ? +/- 1,7

30, 32 ? +/- 1,8

34, 36 ? +/- 1,9

38, 40 ? +/- 2,0

42 ? +/- 2,1

45 ? +/- 2,2

48 ? +/- 2,3

50, 52 ? +/- 2,4

55, 60 ? +/- 2,5

Пункт 2.6. Второй абзац. Заменить значение: 9,82 на 9,81;

третий абзац. Заменить слова: "предела прочности" на "временное сопротивление".

ИС NORMPROD: примечание.

Взамен ГОСТ 5521-86 Постановлением Госстандарта России от 25.04.1995 N 233 введен в действие с 1 января 1996 года ГОСТ 5521-93.

Пункты 2.9, 2.17, 2.18, 4.14. Заменить ссылку: ГОСТ 5521-76 на ГОСТ 5521-86.

Пункт 2.13 изложить в новой редакции: "2.13. По сплошности сцепления слоев листы толщиной 8 мм и более должны соответствовать классам, требования к которым приведены в табл. 7.

Таблица 7

???????????????????????????????????????????????????????????????????????????

Класс ? Условная ?Условная? Относительная ? Максимально допустимая

листов? площадь ?площадь ? условная площадь ? условная протяженность

?несплошностей,?макси- ? всех учитываемых ? несплошностей, мм

? см2 ?мально ? несплошностей ?

????????????????допус- ? металла, %, ?

?мини- ?макси- ?тимой ? не более ?

?мально?мально ?зоны ????????????????????

?учиты-?допус- ?несплош-?на 1 м2?на площадь?

?ваемых?тимых ?ностей, ? ? единицы ?

? ? ?м2 ? ?листового ?

? ? ? ? ? проката ?

???????????????????????????????????????????????????????????????????????????

01 ? По согласованию изготовителя с потребителем

0 ? 5 ? 20 ? 1,0 ? 1,0 ? 0,3 ?30 - для листового

? ? ? ? ? ?проката толщиной

? ? ? ? ? ?до 60 мм включ.,

? ? ? ? ? ?50 - для листового

? ? ? ? ? ?проката толщиной

? ? ? ? ? ?св. 60 мм

1 ? 10 ? 50 ? 2,0 ? 2,0 ? 0,5 ? 50

2 ? 20 ? 100 ? 2,0 ? 3,0 ? 1,0 ? 100

3 ? 50 ? 250 ? - ? 5,0 ? 2,0 ? 200

Примечания. 1. Максимально допустимая условная протяженность несплошностей применяется при дискретном линейном сканировании и для оценки сплошности прикромочных зон листового проката.

2. Чувствительность контроля устанавливается предприятием-изготовителем.

По требованию потребителя двухслойные листы изготовляют без контроля ультразвуковым методом.

Двухслойная сталь толщиной от 4 до 7 мм и сталь, изготовляемая без контроля ультразвуковым методом, не должна иметь видимых отслоений".

Пункт 3.1 после слов "одного режима термической обработки" дополнить словами: "Партию допускается комплектовать из листов, отличающихся по толщине до 2 мм".

Пункт 3.5 дополнить абзацем: "Проверку сплошности сцепления слоев двухслойной стали толщиной от 4 до 7 мм и стали, изготовляемой без контроля ультразвуковым методом, проводят на каждом листе";

заменить слова: "стали 1, 2, 3, 4-го классов" на "стали 01, 0, 1, 2, 3-го классов".

Пункт 4.1. Заменить слова: "Химический состав стали и сплавов" на "Химический анализ стали и сплавов".

Пункт 4.3 дополнить словами: "и ГОСТ 26877-86".

ИС NORMPROD: примечание.

Взамен ГОСТ 6032-84 Постановлением Госстандарта СССР от 17.11.1989 N 3397 с 1 июля 1990 года введен в действие ГОСТ 6032-89.

Пункт 4.5. Заменить ссылку: ГОСТ 6032-75 на ГОСТ 6032-84.

Пункт 4.11. Заменить ссылку: ГОСТ 1497-73 на ГОСТ 1497-84.

Пункт 4.15 дополнить абзацем: "Сплошность сцепления слоев двухслойной стали толщиной от 4 до 7 мм и стали, изготовляемой без контроля ультразвуковым методом, проверяют визуально";

заменить слова и ссылку: "методами с чувствительностью контроля в условных обозначениях 8Э, 8ЭС, 20Т" на "Методы контроля устанавливаются предприятием-изготовителем"; ГОСТ 22727-77 на ГОСТ 22727-88.

Пункт 5.2. Заменить слова: "открытых вагонах или полувагонах" на "открытых транспортных средствах".

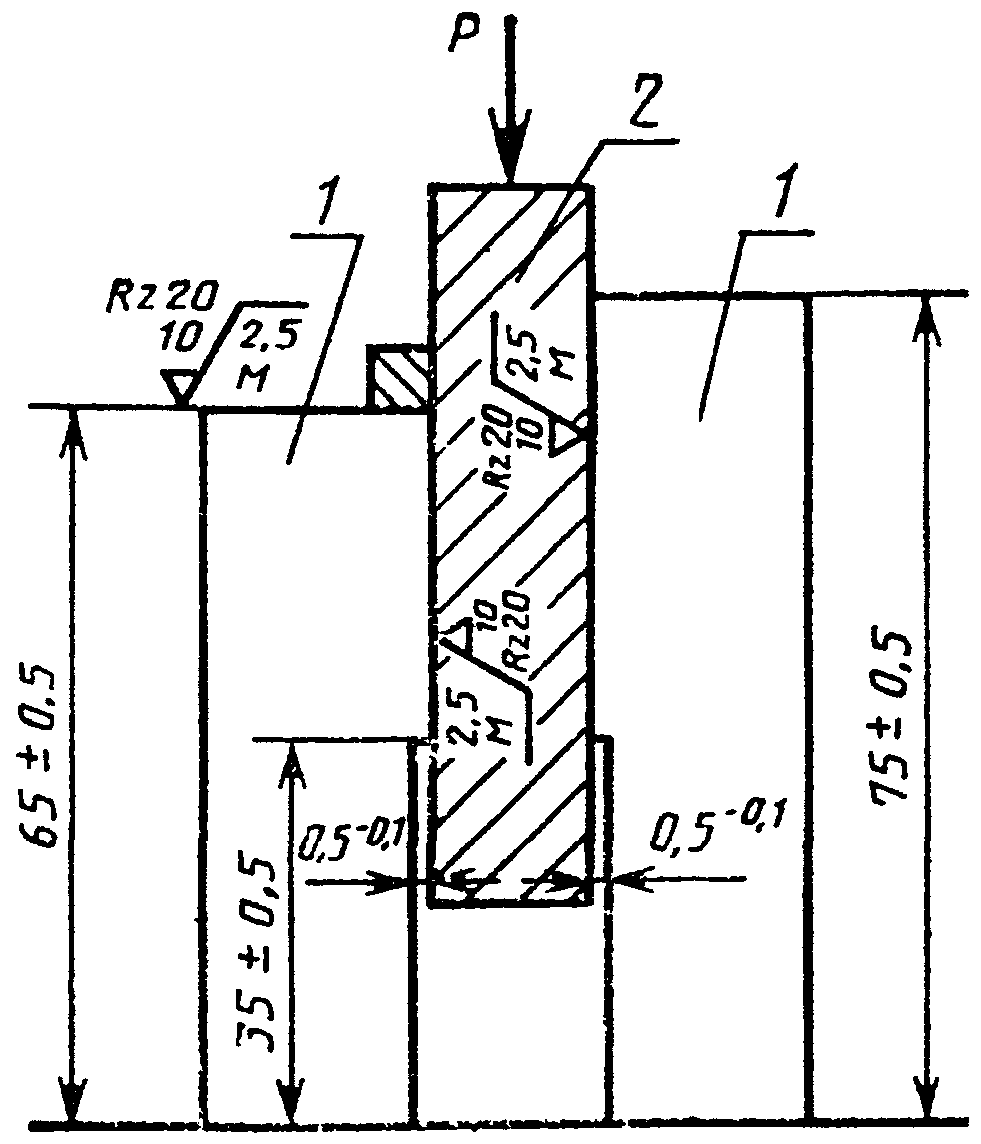

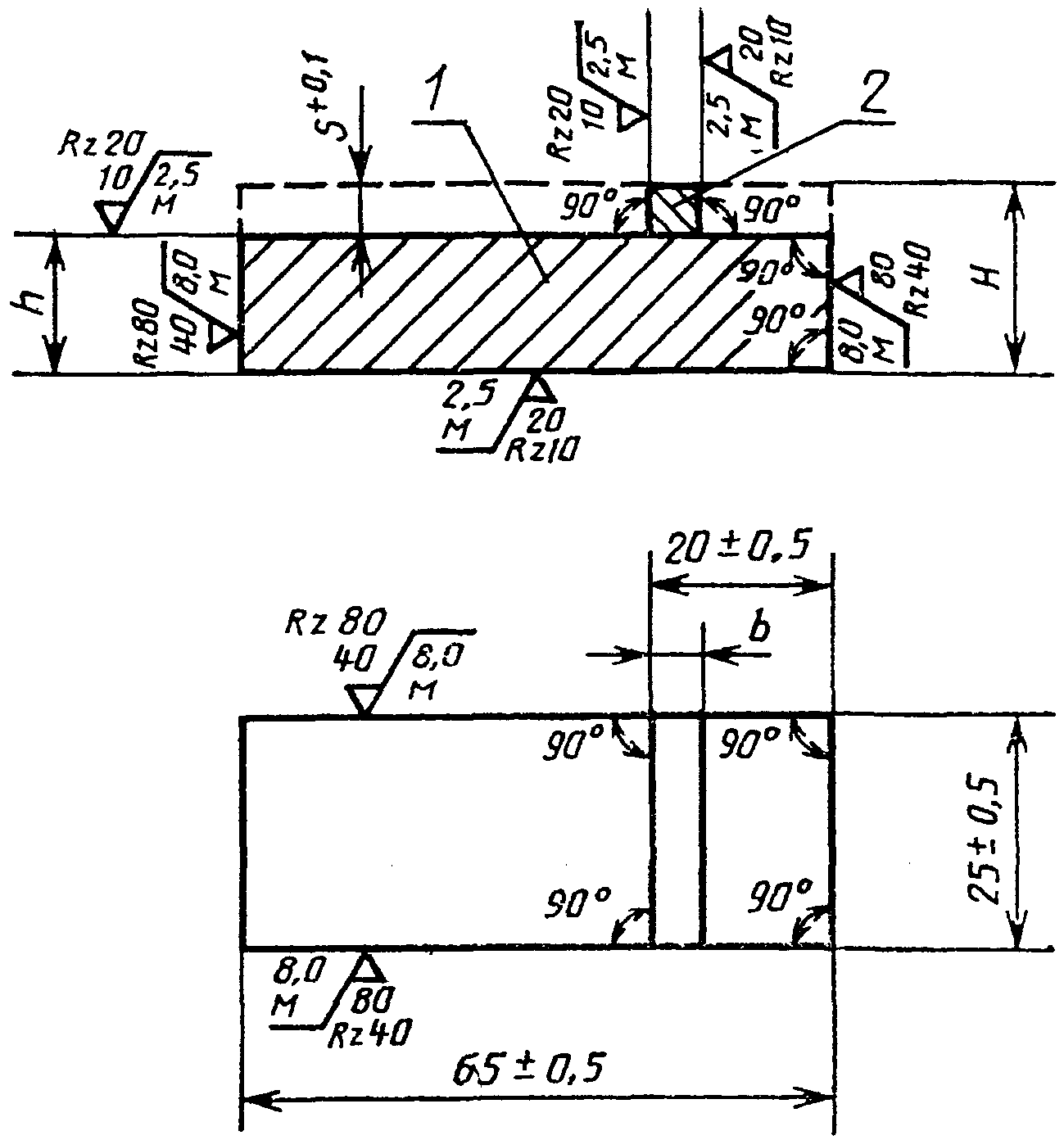

Приложение. Чертежи 1, 2 заменить новыми:
