"Изменение N 3 ГОСТ 18477-79 "Контейнеры универсальные. Типы, основные параметры и размеры"
(утв. Постановлением Госстандарта СССР от 24.02.1988 N 345)

Вводную часть после слов "и автомобильным транспортом" изложить в новой редакции: "включая крупнотоннажные контейнеры кодов 00-04, 10, 11, 13, 50-53 по ГОСТ 25290-82, а также на универсальные малотоннажные автомобильные контейнеры для прямых перевозок указанных грузов на автомобильном транспорте.

Стандарт не распространяется на универсальные крупнотоннажные контейнеры других кодов, на универсальные контейнеры, обладающие повышенными по сравнению с устанавливаемыми настоящим стандартом размерами и массой брутто, на универсальные авиационные и специализированные (индивидуальные и групповые) контейнеры.

В стандарте полностью учтены требования международных стандартов ИСО 668, ИСО 1161, ИСО 1496/1.

Стандарт полностью соответствует СТ СЭВ 772-83".

Пункт 1.1. Заменить значение: 2,5 на 3 (2 раза).

Пункт 1.2. Таблицу 1 изложить в новой редакции:

------------------------------------

<*> Определяют расчетом в зависимости от принятой высоты контейнера.

<**> К строительству в СССР не приняты. Параметры учитывают при проектировании подвижного состава.

<***> Повышение массы брутто контейнеров с 5 до 6 т осуществляют в сроки, устанавливаемые нормативными документами транспортных министерств.

Примечание исключить.

Пункты 1.4, 1.6 изложить в новой редакции: "1.4. Крупнотоннажные и среднетоннажные контейнеры всех типоразмеров должны изготовляться закрытыми и открытыми со съемной крышей, съемным тентом или без них.

Внутренний объем открытых контейнеров типоразмеров 1СС и 1С должен быть соответственно не менее 31,5 и 29,5 м3, контейнеров других типоразмеров - по согласованию с транспортными министерствами.

1.6. Условное обозначение контейнера должно состоять из обозначения типоразмера и обозначения настоящего стандарта. В условном обозначении крупнотоннажного контейнера, кроме того, указывают код по ГОСТ 25290-82.

Примеры условного обозначения:

универсального унифицированного закрытого крупнотоннажного контейнера массой брутто 30,48 т, высотой 2591 мм, с естественной вентиляцией при общей площади поперечного сечения вентиляционных отверстий менее 25 см2/м, номинальной длины контейнера:

то же, открытого крупнотоннажного контейнера массой брутто 24 т, высотой менее 2438 мм, с проемом в одном торце:

то же, среднетоннажного контейнера номинальной и предельной массой брутто 5 т, высотой 2400 мм:

то же, среднетоннажного контейнера номинальной массой брутто 3 т и предельной 5 т, высотой 2591 мм:

автомобильного универсального малотоннажного контейнера массой брутто 1,25 т:

Основные наружные и внутренние размеры крупнотоннажных, среднетоннажных и малотоннажных контейнеров должны соответствовать указанным на черт. 1 - 6 и табл. 2.

------------------------------------

<*> Определяют расчетом в зависимости от принятой наружной высоты контейнера.

Примечания. 1. Внутреннюю высоту открытых контейнеров со съемной крышей, съемным тентом или без них типоразмеров 1АА и 1СС кодов 50 - 53 допускается уменьшать по согласованию между изготовителем и заказчиком до 2311 мм и типоразмеров 1А, 1С и 1D - до 2158 мм при соответствующем изменении внутреннего объема.

2. Высота открытых контейнеров типоразмеров 1АХ, 1ВХ, 1СХ и 1DX с учетом возможности их двухъярусной перевозки на железнодорожном транспорте не должна превышать 1580 мм. Любая большая высота в пределах до 2438 мм должна согласовываться с МПС.

3. Размеры, указанные в табл. 2 и примечаниях к ней, действительны при температуре 20 °C";

чертеж 2. Наименование после слова "контейнеры" дополнить обозначениями: "УУКП-5(6), УУКП-5, УУК-5(6) и";

чертежи 4, 5. Наименование после слова "контейнеры" дополнить обозначениями: "УУК-5У, УУКП-3(5), УУК-3(5) и";

чертеж 6. Наименование после слова "контейнеры" дополнить обозначением: "АУК-1,25 и".

Раздел 2. Наименование. Исключить слово: "торцевых".

Пункт 2.1 после слова "проема" дополнить словом: "закрытых";

таблицу 3 для типоразмеров УУК-5 - УУК-5у изложить в новой редакции:

примечание исключить.

Пункты 2.2, 2.3, 2.5 изложить в новой редакции: "2.2. По требованию заказчика закрытые контейнеры кодов 02 и 04 типоразмеров 1АА, 1А, 1СС и 1С следует выполнять с боковыми дверными проемами шириной 2790 мм и высотой 2076 мм (1А, 1С) или 2200 мм (1АА, 1СС). Внутренняя ширина таких контейнеров, а также открытых контейнеров кодов 52 и 53 может быть уменьшена по сравнению с указанной в табл. 2 в пределах, согласованных с заказчиком.

2.3. При наличии у контейнеров типоразмеров УУК-5У, УУКП-3(5), УУК-3(5) и УУК-3 боковой двери (черт. 4) вместо торцовой ширина и высота дверного проема должны быть равны внутренним длине и высоте этих контейнеров. Если такое равенство обеспечить невозможно, то ширина бокового дверного проема у контейнеров всех указанных типоразмеров должны быть не менее 1950 мм, а высота - не менее 2090 мм у контейнеров типоразмеров УУК-5У, УУК-3(5), УУК-3 и не менее 2280 мм - у контейнера типоразмера УУКП-3(5).

Размеры бокового дверного проема контейнеров типоразмеров УУКП-5(6), УУКП-5, УУК-5(6) и УУК-5 устанавливаются транспортными министерствами.

2.5. Размеры и расположение рымных узлов закрытых среднетоннажных контейнеров - по ГОСТ 18579-79 и приведенным на черт. 2 - 5, открытых среднетоннажных - по утвержденной конструкторской документации, автомобильных малотоннажных - по ГОСТ 22225-76."

Пункт 2.7. Примечание 2. Заменить слово: "Контейнеры" на "Крупнотоннажные контейнеры".

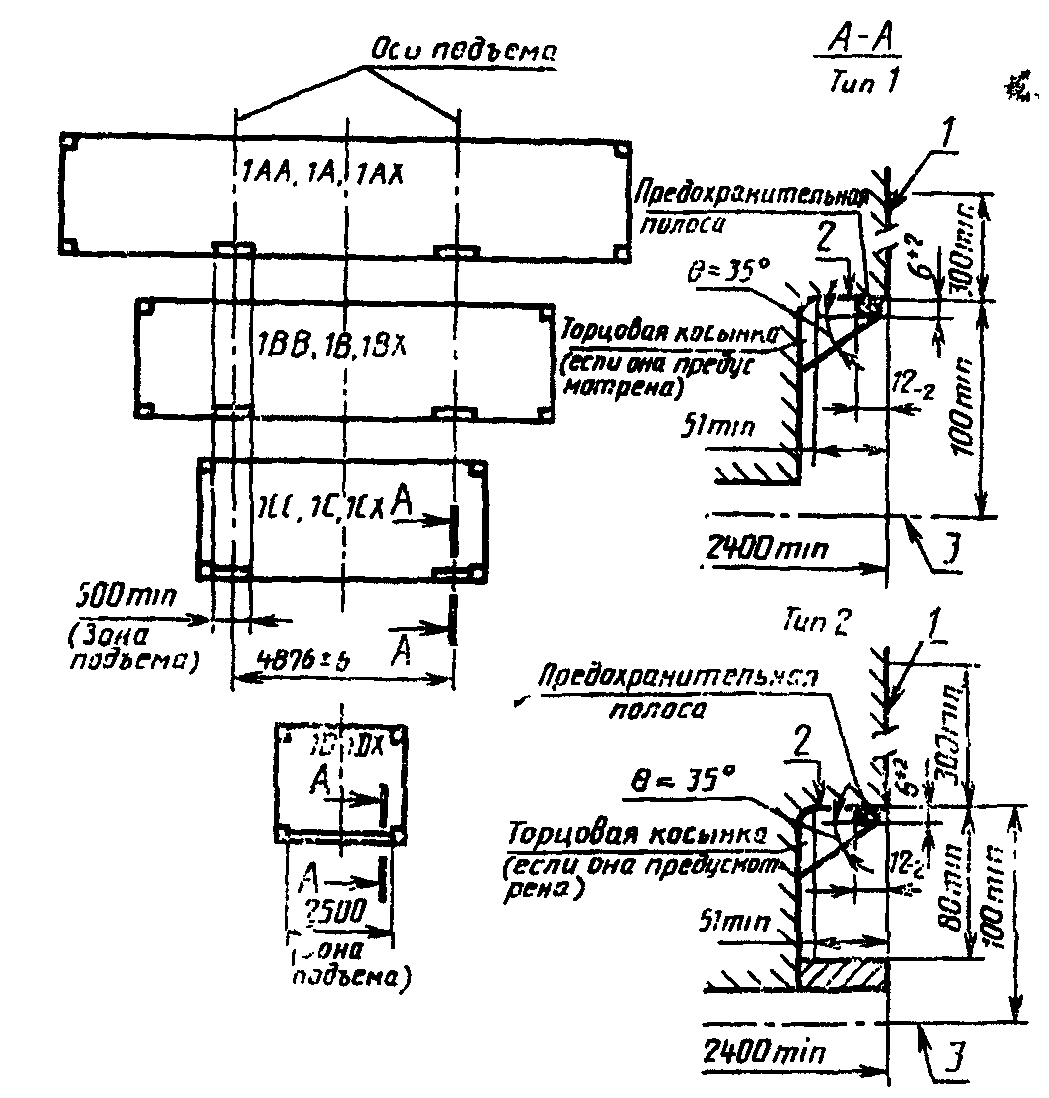

Пункт 2.8. Чертеж 8 заменить новым:
