Название документа

"Изменение N 2 ГОСТ 21751-76 "Герметики. Метод определения условной прочности, относительного удлинения в момент разрыва и относительной остаточной деформации после разрыва"

(утв. и введено в действие Постановлением Госстандарта СССР от 10.06.1987 N 1963)

"Изменение N 2 ГОСТ 21751-76 "Герметики. Метод определения условной прочности, относительного удлинения в момент разрыва и относительной остаточной деформации после разрыва"
(утв. и введено в действие Постановлением Госстандарта СССР от 10.06.1987 N 1963)

Утверждено и введено в действие

Постановлением Государственного

комитета СССР по стандартам

от 10 июня 1987 г. N 1963

ИЗМЕНЕНИЕ N 2 ГОСТ 21751-76

"ГЕРМЕТИКИ. МЕТОД ОПРЕДЕЛЕНИЯ УСЛОВНОЙ ПРОЧНОСТИ,

ОТНОСИТЕЛЬНОГО УДЛИНЕНИЯ В МОМЕНТ РАЗРЫВА

И ОТНОСИТЕЛЬНОЙ ОСТАТОЧНОЙ ДЕФОРМАЦИИ ПОСЛЕ РАЗРЫВА"

Дата введения

1 декабря 1987 года

Заменить код: ОКП 22 5712 на ОКСТУ 2209.

Наименование стандарта и по всему тексту. Заменить слова: "в момент разрыва" на "при разрыве".

Пункты 1.3, 1.4 изложить в новой редакции: "1.3. Форма и размеры образцов в зависимости от типа должны соответствовать указанным на черт. 1, 2 и табл. 1.

Тип 1

Черт. 1

Типы 2 и 3

Черт. 2

Таблица 1

Типы образцов	Размеры, мм
Типы образцов	Общая длина, , не менее	Ширина широкой части B	Длина узкой части	Длина между утолщениями	Ширина узкой части b	Большой радиус R	Малый радиус r	Радиус закругления наплыва	Длина рабочего участка	Толщина наплыва , не более	Толщина h
1	115	25,0 +/- 1,0	33,0 +/- 1,0	-		25,0 +/- 1,0	14,0 +/- 1,0	-	25,0 +/- 1,0	-	1,0 +/- 0,2 или 2,0 +/- 0,2
2	74	12,5 +/- 1,0	34,0 +/- 1,0	50 +/- 3		-	14,0 +/- 1,0	5,0 +/- 1,0	25,0 +/- 1,0	6,0
3	69	12,5 +/- 1,0	27,0 +/- 1,0	45 +/- 3		-	14,0 +/- 1,0	5,0 +/- 1,0	25,0 +/- 1,0	6,0

Разность между максимальной и минимальной толщиной образца в рабочем участке не должна превышать 0,2 мм.

Размеры образцов, кроме толщины, определяются размерами штанцевых ножей и после вырубки не контролируются. Предельные отклонения даны для штанцевых ножей.

1.4. Образцы не должны иметь раковин, механических повреждений и включений, видимых визуально".

Пункт 2.1. Таблицу 2 изложить в новой редакции:

Таблица 2

Нож для вырубки образцов типов	Размеры, мм
Нож для вырубки образцов типов	L, не менее	, не менее			, не менее	h, не менее	, не менее	, не менее		B	b	r		R
1	125	115	33,0 +/- 1,0	-	-	40	-	-	35,0 +/- 1,0	25,0 +/- 1,0		14,0 +/- 1,0	-	25,0 +/- 1,0
2	84	74	34,0 +/- 1,0	50 +/- 3	78	25	10	25	17,0 +/- 1,0	12,0 +/- 0,1		14,0 +/- 1,0	5,0 +/- 1,0	-
3	79	69	27,0 +/- 1,0	45 +/- 3	75	25	10	25	17,0 +/- 1,0	12,0 +/- 0,1		14,0 +/- 1,0	5,0 +/- 1,0	-

Пункт 2.6 изложить в новой редакции: "2.6. Разрывная машина должна быть снабжена термической криогенной камерой, обеспечивающей испытание при температурах:

от минус 100 до 0 °C с интервалом 20 °C и погрешностью +/- 2 °C;

от 0 до 150 °C с погрешностью +/- 3 °C;

свыше 150 °C с погрешностью +/- 5 °C;

(23 +/- 2) °C.

ИС NORMPROD: примечание.

ГОСТ 2823-73 утратил силу с 1 апреля 1989 года. Действовал ГОСТ 27544-87 ("ИУС", N 4, 1989). Взамен ГОСТ 27544-87 Постановлением Госстандарта СССР от 30.03.1990 N 691 с 1 января 1991 года введен в действие ГОСТ 28498-90.

Температуру измеряют термометрами по ГОСТ 2823-73.

Допускается применять другие средства измерения и контроля, обеспечивающие точность измерения в соответствии с требованиями настоящего стандарта".

Раздел 2 дополнить пунктом - 2.10: "2.10. Линейка металлическая - по ГОСТ 427-75".

Пункт 3.1. Заменить слово: "замеряют" на "измеряют".

Пункт 4.2. Первый абзац изложить в новой редакции: "Для проведения испытаний при температурах минус 20 +/- 2, минус 40 +/- 2, минус 60 +/- 2, минус 80 +/- 2 и минус 100 +/- 2 °C или (23 +/- 2) °C, или 70 +/- 3, 100 +/- 3, 125 +/- 3, 150 +/- 3, 200 +/- 5, 225 +/- 5, 250 +/- 5, 275 +/- 5 и 300 +/- 5 °C в термической криогенной камере разрывной машины устанавливают заданную температуру".

Пункт 4.3. Заменить слово: "криотермокамере" на "термической криогенной камере".

Пункт 4.6. Первый абзац после слов "При испытании при" дополнить словом "температуре".

Пункт 5.1. Первый абзац. Исключить слова: "до разрыва".

Пункт 5.4 изложить в новой редакции: "5.4. За результат испытания принимают среднее арифметическое показателей всех испытуемых образцов, кроме тех, у которых разрыв произошел по месту с внутренним дефектом или отклонения от среднего значения которых превышают установленное в технической документации на герметик.

При подсчете среднего арифметического значения допускается включать образцы, у которых разрыв произошел не по рабочему участку образца, но в узкой его части, если результаты испытаний соответствуют нормам, установленным в технической документации на герметик. Минимальное количество образцов должно быть не менее трех".

Пункт 5.6, приложение (пункты 1.1.3, 1.2.2, 2). Заменить слово: "режим" на "условия".

Пункт 5.6 дополнить примечанием: "Примечание. В протоколе испытания допускается указывать условия вулканизации образцов, тип образцов и условия испытания образцов, если эти сведения приведены в нормативно-технической документации на герметик".

Раздел 6 изложить в новой редакции:

"6. Требования безопасности

ИС NORMPROD: примечание.

Взамен ГОСТ 12.1.004-85 Постановлением Госстандарта СССР от 14.06.1991 N 875 с 1 июля 1992 года введен в действие ГОСТ 12.1.004-91.

ИС NORMPROD: примечание.

Взамен ГОСТ 12.1.005-76 Постановлением Госстандарта СССР от 29.09.1988 N 3388 с 1 января 1989 года введен в действие ГОСТ 12.1.005-88.

6.1. Помещение для испытаний должно быть оборудовано приточно-вытяжной вентиляцией и соответствовать требованиям ГОСТ 12.1.004-85 и ГОСТ 12.1.005-76.

6.2. При подготовке и проведении испытаний должны соблюдаться типовые правила пожарной безопасности промышленных предприятий, утвержденные ГУПО МВД СССР и установленные ГОСТ 12.3.002-75.

6.3. Аппаратура в части электробезопасности должна соответствовать требованиям ГОСТ 12.1.019-79 и ГОСТ 12.1.030-81.

6.4. Работающие должны быть обеспечены спецодеждой, а при работе при повышенных температурах - теплоизолирующими перчатками".

ИС NORMPROD: примечание.

ГОСТ 443-76 утратил силу с 1 июля 1992 года (ИУС "Государственные стандарты", N 10, 1992).

Приложение. Пункт 1.1.1. Первый абзац. Заменить слова: "5 - 10%-ным раствором полиизобутилена по ГОСТ 13303-67 в бензине по ГОСТ 443-76" на "раствором полиизобутилена по ГОСТ 13303-86 в бензине по ГОСТ 443-76 с массовой долей сухого остатка от 5 до 10%";

ИС NORMPROD: примечание.

Взамен ГОСТ 23683-79 Постановлением Госстандарта СССР от 25.12.1989 N 4099 с 1 января 1991 года введен в действие ГОСТ 23683-89.

заменить ссылку: ГОСТ 16960-79 на ГОСТ 23683-79;

второй абзац дополнить словами: "Толщину шаблона h устанавливают в технической документации на герметик";

чертеж 1 заменить новым:

Шаблон для изготовления образцов типа 1

Черт. 1

Пункт 1.1.2. Первый абзац дополнить словами: "Высоту выемки металлической формы h устанавливают в технической документации на герметик";

чертеж 2 заменить новым:

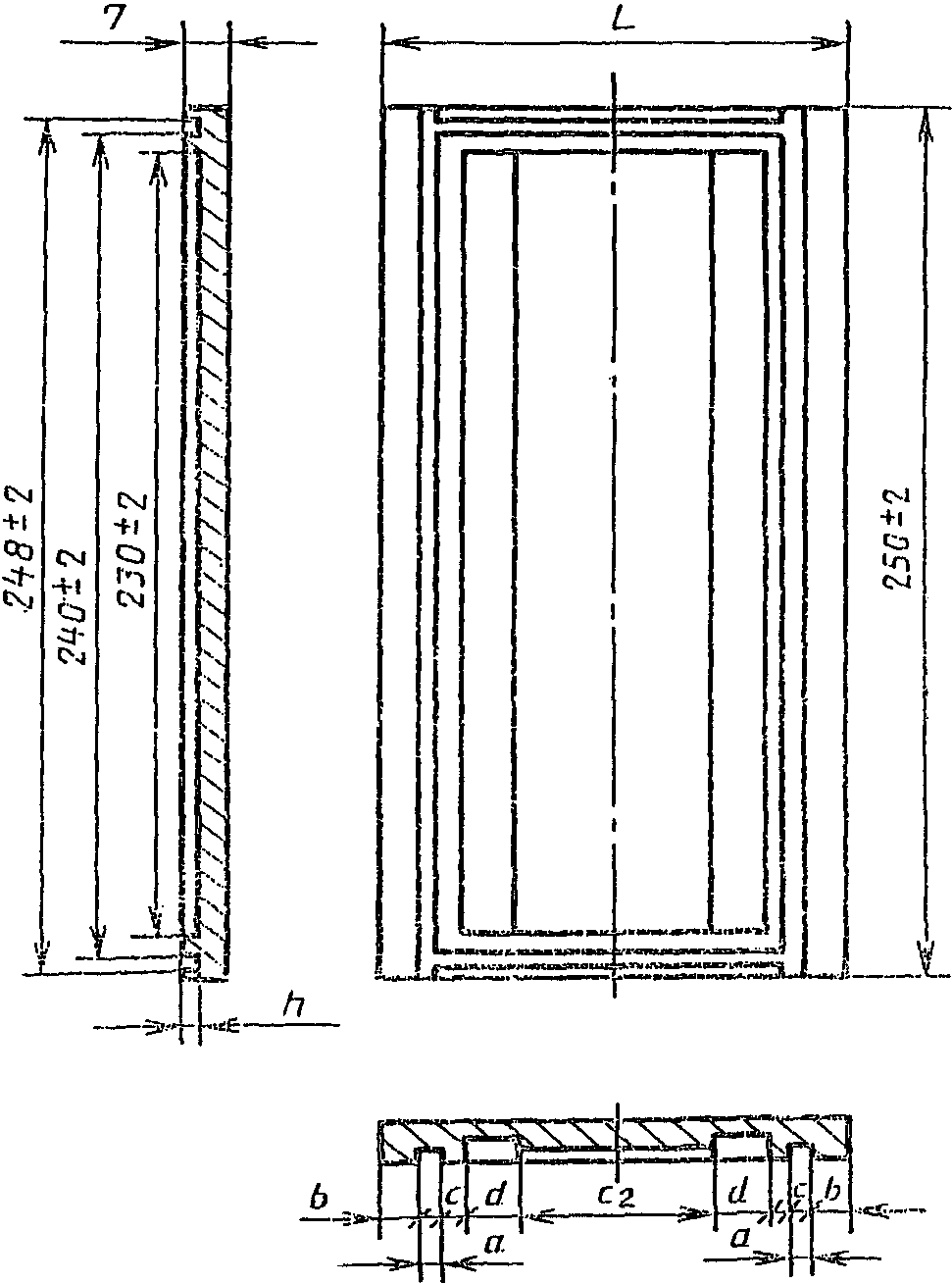

Форма для изготовления образцов типов 2 и 3

Черт. 2

Таблицу изложить в новой редакции:

Типы образцов	Размеры, мм
Типы образцов	L		a	b	c	d
2	120 +/- 2	50 +/- 1	4,0 +/- 0,1	10,0 +/- 0,1	6,0 +/- 0,1	15,0 +/- 0,1
3	115 +/- 2	45 +/- 1	4,0 +/- 0,1	10,0 +/- 0,1	6,0 +/- 0,1	15,0 +/- 0,1

Пункт 1.1.3. Заменить слово "величину груза" на "массу груза".

Пункт 1.2.1 дополнить словами: "Высоту выемки металлической формы h устанавливают в технической документации на герметик";

чертеж 3 заменить новым:

Форма для изготовления образцов типа 1

Черт. 3

Пункт 2. Заменить слова: "стандартной лабораторной температуре" на "температуре (23 +/- 2) °C".
