Принято и введено в действие
Постановлением Госстандарта РФ
от 19 августа 1998 г. N 330
ИЗМЕНЕНИЕ N 1 ГОСТ 2517-85
"НЕФТЬ И НЕФТЕПРОДУКТЫ. МЕТОДЫ ОТБОРА ПРОБ"
Группа Б09
Дата введения
1 января 1999 года
Принято и введено в действие Постановлением Госстандарта России от 19.08.1998 N 330.
Пункт 1.5. Второй абзац изложить в новой редакции:
"пробозаборное устройство (черт. 14, 15, 15а, 15б)";
дополнить абзацем:
"Параметры пробозаборных трубок щелевого типа приведены в Приложении 2".
Пункт 2.13.1.1 дополнить словами: "Пробозаборные трубки монтируют на корпусе диспергатора (черт. 19). Параметры диспергатора приведены в Приложении 3".
Пункт 2.13.1.8 изложить в новой редакции:
"2.13.1.8. При неоднородном потоке жидкости устанавливают вертикально по диаметру трубопровода пробозаборное устройство щелевого типа с одним или пятью отверстиями (см. черт. 15а, 15б), ориентированными навстречу потоку.
Допускается устанавливать пробозаборное устройство в виде пробозаборных трубок с загнутыми концами, направленными навстречу потоку:
одна - при диаметре до 100 мм;
три - при диаметре от 100 до 400 мм;
пять - при диаметре свыше 400 мм".
Раздел 2 дополнить пунктом - 2.13.1.17:
"2.13.1.17. Пробозаборное устройство щелевого типа состоит из стабилизатора (черт. 20) и пробозаборной трубки. Конструкция устройства с одним отверстием приведена на черт. 15а, с пятью отверстиями - на черт. 15б. Параметры стабилизатора рассчитывают согласно алгоритму (Приложение 4)".
Пункт 2.13.4.1 изложить в новой редакции:
"2.13.4.1. Пробу нефти или нефтепродукта отбирают пробозаборным устройством щелевого типа или в виде пробозаборных трубок с загнутыми концами в соответствии с п. 2.13.1.8. Пробозаборное устройство обоих типов должно обеспечить расход нефти, необходимый для работы анализатора качества".
Приложение дополнить номером - 1;
дополнить чертежами - 15а, 15б, 19, 20;
чертеж 18 заменить новым:

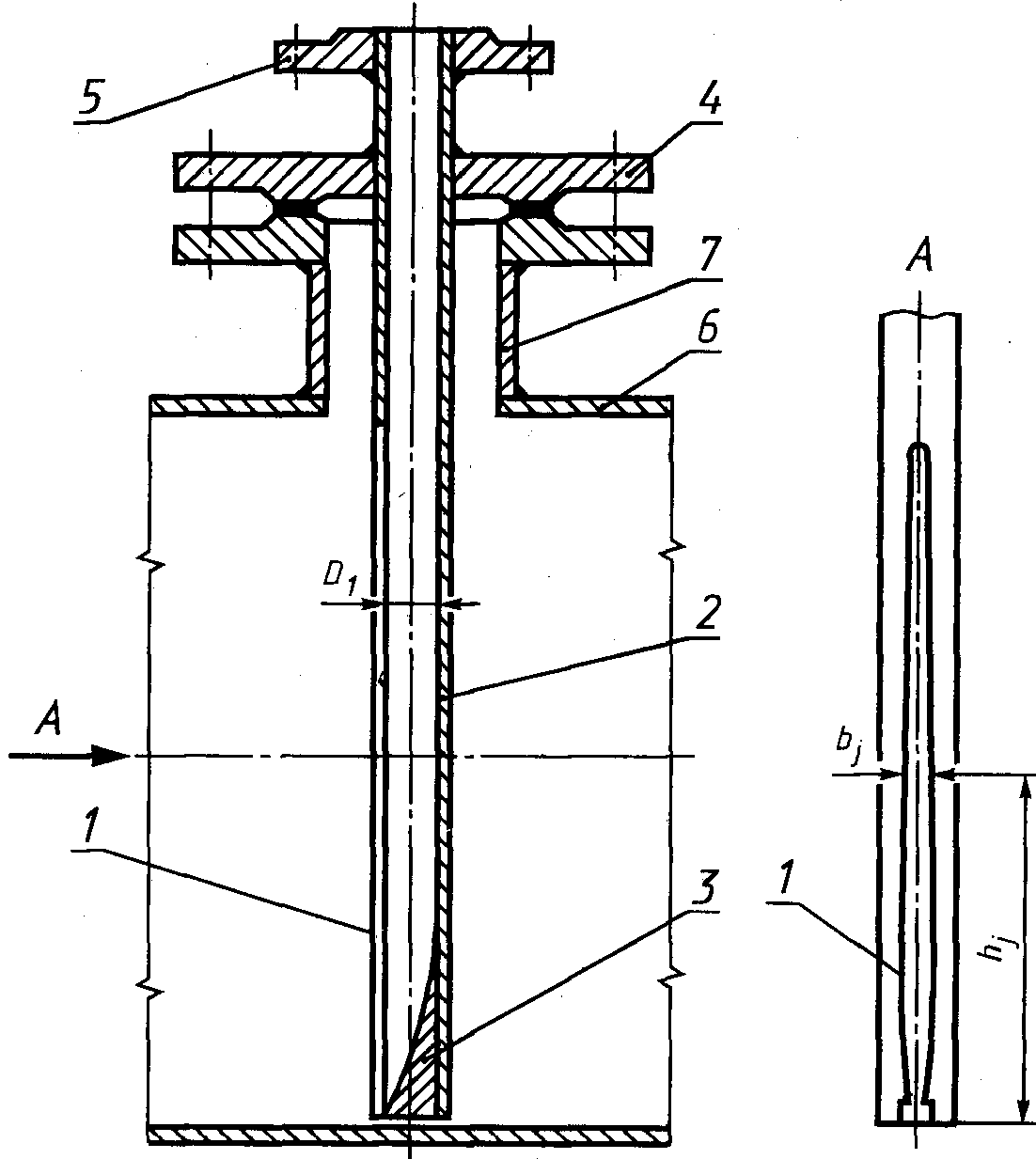

Пробозаборное устройство щелевого типа с одним отверстием
1 - отверстие; 2 - трубка; 3 - стабилизатор; 4 - крышка;
5 - штуцер; 6 - трубопровод; 7 - монтажный патрубок
Черт. 15а
Примечание. Параметры
и
определяют по табл. 1 Приложения 2.

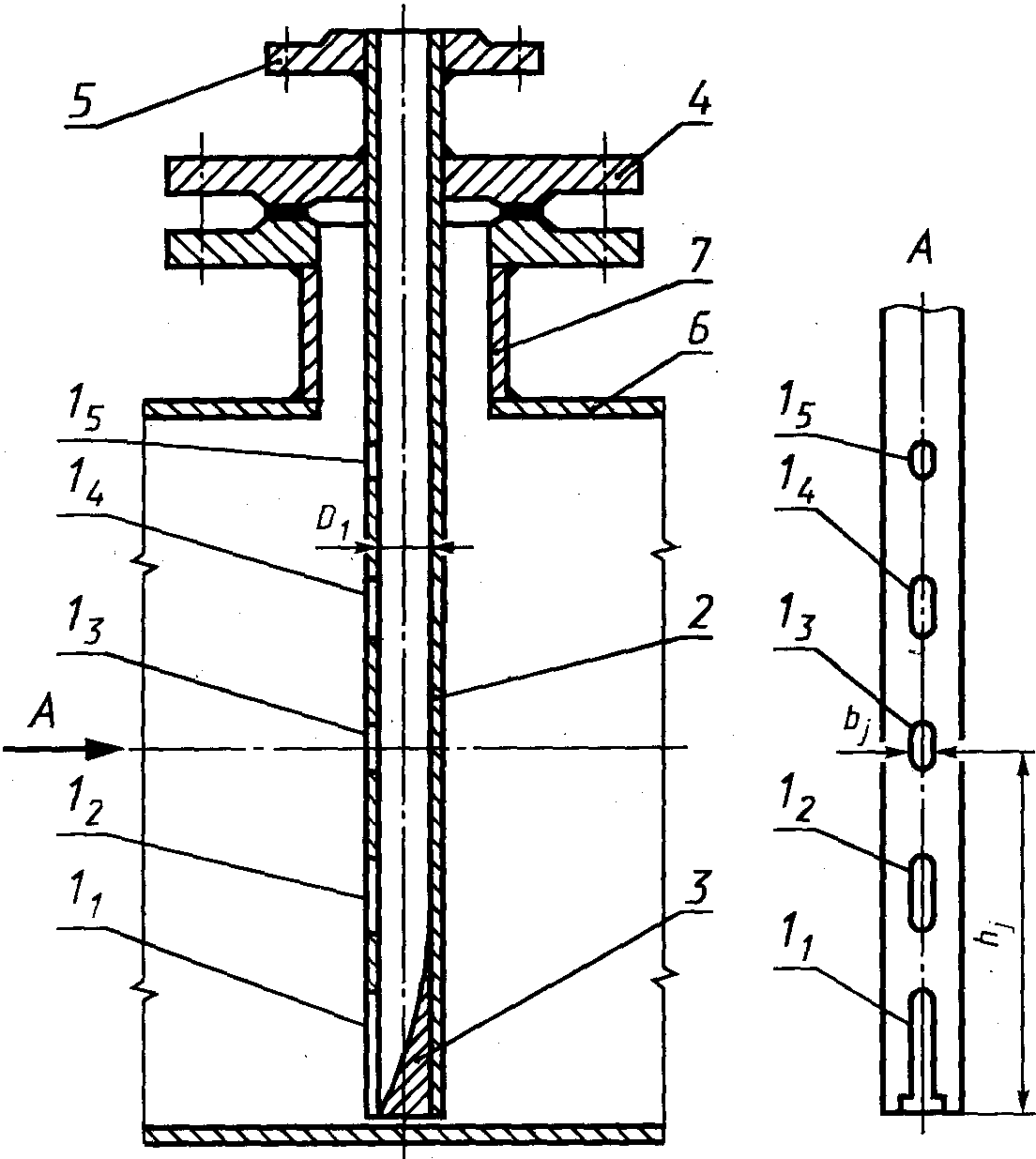

Пробозаборное устройство щелевого типа с пятью отверстиями
-
- отверстия; 2 - трубка; 3 - стабилизатор;
4 - крышка; 5 - штуцер; 6 - трубопровод;
7 - монтажный патрубок
Черт. 15б
Примечание. Параметры
и
определяют по табл. 2 Приложения 2.
Схема отбора проб из трубопровода
1 - трубопровод; 2 - пробозаборное устройство;
3, 8 - пробозаборники; 4 - кран для ручного отбора проб;
5 - насос; 6 - регуляторы; 7 - запорное устройство;
9 - обратный клапан; 10 - диспергаторы
Черт. 18

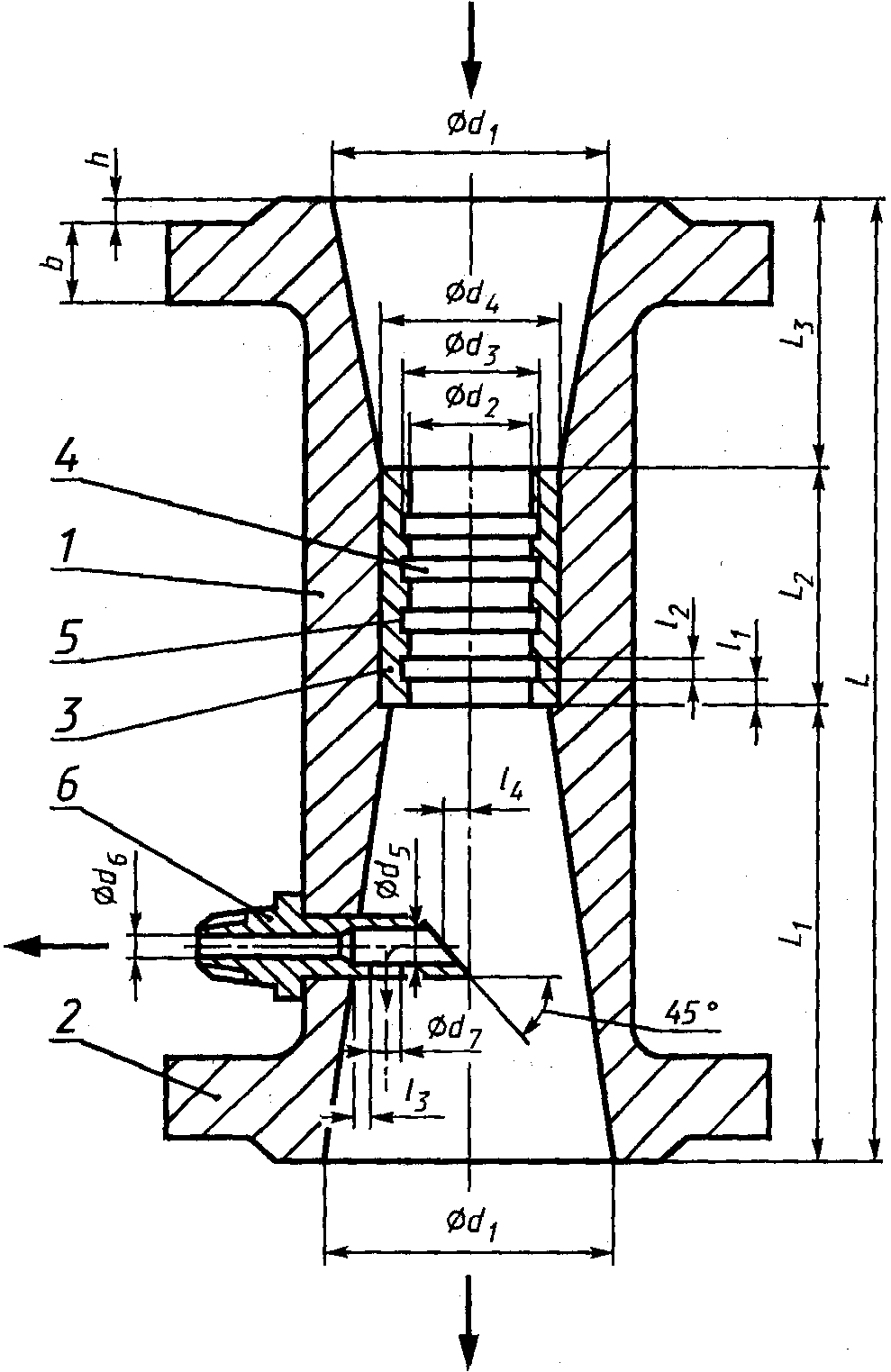

Диспергатор
1 - корпус; 2 - фланец; 3 - кавитирующая втулка;
4 и 5 - соответственно канавки и выступы;
6 - пробозаборная трубка
Черт. 19
Примечание. Параметры диспергатора указаны в Приложении 3.
Стабилизатор
Черт. 20
Примечание. Параметры
и
стабилизатора определяются по алгоритму, приведенному в Приложении 4.
Стандарт дополнить Приложениями - 2 - 4:
Приложение 2
Обязательное
ПАРАМЕТРЫ ПРОБОЗАБОРНЫХ ТРУБОК ЩЕЛЕВОГО ТИПА
Таблица 1
Пробозаборная трубка с одним отверстием (черт. 15а)
Размеры в миллиметрах
??????????????????????????????????????????????????????????????????????????????????????????????????
?j? b ? h при внутреннем диаметре пробозаборной трубки D ?
? ? j? j 1 ?
? ? ????????????????????????????????????????????????????????????????????????????????????????????
? ? ? 9, 10 ?12, 13 ?15, 16,?21,? 23, 24, 25 ?28, 29,? 32, 33, 34, 35 ?38, ?
? ? ? ? ?17, 18 ?22 ? ? 30 ? ?40, ?
? ? ? ? ? ? ? ? ? ? 42 ?
? ? ????????????????????????????????????????????????????????????????????????????????????????????
? ? ? Условный диаметр D трубопровода ?
? ? ? у ?
? ? ????????????????????????????????????????????????????????????????????????????????????????????
? ? ?40 ?50 ?65 ?80 ?100?125?150?175?200?225?250?300?350?400?500?600?700?800?900?1000?1200?1400?
??????????????????????????????????????????????????????????????????????????????????????????????????
?1? 2 ? 3 ? 4 ? 5 ? 6 ? 7 ? 8 ? 9 ?10 ?11 ?12 ?13 ?14 ?15 ?16 ?17 ?18 ?19 ?20 ?21 ? 22 ? 23 ? 24 ?
??????????????????????????????????????????????????????????????????????????????????????????????????
?1?4,0? 0 ? 0 ? 0 ? 0 ? 0 ? 0 ? 0 ? 0 ? 0 ? 0 ? 0 ? 0 ? 0 ? 0 ? 0 ? 0 ? 0 ? 0 ? 0 ? 0 ? 0 ? 0 ?
?2?4,0? 3 ? 3 ? 3 ? 3 ? 3 ? 3 ? 3 ? 3 ? 3 ? 3 ? 3 ? 3 ? 3 ? 3 ? 3 ? 3 ? 3 ? 3 ? 3 ? 3 ? 3 ? 3 ?
?3?1,3?3,1?3,1?3,1?3,1?3,1?3,1?3,1?3,1?3,1?3,1?3,1?3,1?3,1?3,1?3,1?3,1?3,1?3,1?3,1?3,1 ?3,1 ?3,1 ?
?4?2,0? 5 ? 6 ? 8 ? 9 ?11 ? 13? 15? 18? 20? 22? 25? 29? 34? 38? 47? 56? 66? 75? 84? 93 ? 112? 131?
?5?2,5? 7 ? 9 ?12 ?14 ?17 ? 21? 25? 30? 35? 39? 43? 51? 60? 67? 83?101?118?135?152?169 ? 203? 237?
?6?3,4?10 ?13 ?18 ?21 ?26 ? 33? 40? 49? 56? 63? 70? 84? 97?110?138?167?196?224?253?282 ? 339? 397?
?7?2,6?15 ?20 ?29 ?35 ?44 ? 56? 68? 84? 96?108?120?145?169?191?241?291?342?392?442?493 ? 594? 694?
?8?1,9?21 ?29 ?41 ?51 ?64 ? 82?100?124?142?160?178?214?250?283?358?433?508?583?659?734 ? 884?1035?
?9?1,1?27 ?37 ?54 ?67 ?84 ?108?132?164?188?212?236?284?332?376?475?575?675?775?875?975 ?1175?1375?
??????????????????????????????????????????????????????????????????????????????????????????????????
? Примечания. 1. Допускаемое отклонение ширины отверстия l от ?
?расчетной - не более 0,1 мм, высоты: ?
? 0,2 мм - при 40 < D < 100; ?
? у ?
? 0,4 мм - при 100 < D < 350; ?
? у ?
? 0,8 мм - при 350 < D < 600; ?
? у ?
? 1,5 мм - при 600 < D < 1400. ?
? у ?
? 2. Допускается зазор между нижней точкой пробоотбора и нижней ?
?образующей трубопровода не более 5 мм. ?
? 3. Участки сопряжения верхних и нижних границ щелевого отверстия ?
?с боковыми границами допускается выполнять по линии, с радиусом кривизны ?
?0,2 - 1,0 ширины участков сопряжения указанных границ. ?
??????????????????????????????????????????????????????????????????????????????????????????????????
Таблица 2
Пробозаборная трубка с пятью отверстиями (черт. 15б)
Размеры в миллиметрах
???????????????????????????????????????????????????????????????????????????????????????????
?Отвер- ?j ? b ? h при внутреннем диаметре пробозаборной трубки D ?
?стие N ? ? j? j 1 ?
?(черт. ? ? ????????????????????????????????????????????????????????????????????????????
?15б) ? ? ?9, 10, ? 15, 16, 17, 18 ?24, 25 ?30, 31, 32, 33 ? 32, 33, 34 ?38, ?
? ? ? ?12, 13 ? ? ? ? ? 40 ?
? ? ? ????????????????????????????????????????????????????????????????????????????
? ? ? ? Условный диаметр D трубопровода ?
? ? ? ? у ?
? ? ? ????????????????????????????????????????????????????????????????????????????
? ? ? ?100?125?150?175?200?225?250?300?350?400?500?600?700?800?900?1000?1200?1400?
???????????????????????????????????????????????????????????????????????????????????????????
ИС NORMPROD: примечание.
Нумерация граф дана в соответствии с официальным текстом документа.
? 1 ?2 ? 3 ? 4 ? 5 ? 6 ? 7 ? 8 ? 9 ?10 ?11 ?12 ?13 ?14 ?15 ?16 ?17 ?18 ? 20 ? 21 ? 22 ?
???????????????????????????????????????????????????????????????????????????????????????????
?Отверс-?1 ?4,0? 0 ? 0 ? 0 ? 0 ? 0 ? 0 ? 0 ? 0 ? 0 ? 0 ? 0 ? 0 ? 0 ? 0 ? 0 ? 0 ? 0 ? 0 ?
?тие 1 ?2 ?4,0? 3 ? 3 ? 3 ? 3 ? 3 ? 3 ? 3 ? 3 ? 3 ? 3 ? 3 ? 3 ? 3 ? 3 ? 3 ? 3 ? 3 ? 3 ?
? 1 ?3 ?1,2?3,1?3,1?3,1?3,1?3,1?3,1?3,1?3,1?3,1?3,1?3,1?3,1?3,1?3,1?3,1?3,1 ?3,1 ?3,1 ?
? ?4 ?1,5? 5 ? 5 ? 6 ? 7 ? 7 ? 8 ? 8 ? 9 ? 10? 11? 13? 15? 17? 20? 21? 24 ? 28? 32?
? ?5 ?1,9? 8 ? 10? 11? 13? 15? 16? 18? 21? 24? 27? 33? 39? 45? 52? 58? 64 ? 77? 89?
? ?6 ?2,5?11 ? 14? 16? 20? 22? 25? 27? 32? 40? 41? 52? 62? 72? 82? 92?103 ? 123? 143?
? ?7 ?3,3?16 ? 20? 24? 29? 33? 36? 40? 48? 55? 62? 78? 93?109?125?141?156 ? 188? 219?
???????????????????????????????????????????????????????????????????????????????????????????
?Отверс-?8 ?3,3?25 ? 31? 37? 45? 52? 58? 65? 77? 90?102?129?153?176?202?227?252 ? 303? 354?
?тие 1 ?9 ?3,2?31 ? 39? 47? 57? 65? 73? 82? 98?113?128?164?194?223?255?288?320 ? 385? 449?
? 2 ?10?3,0?37 ? 46? 56? 68? 78? 88? 99?118?137?155?198?235?270?309?349?388 ? 466? 544?
???????????????????????????????????????????????????????????????????????????????????????????
?Отверс-?11?2,9?43 ? 55? 66? 81? 93?104?117?140?162?184?235?279?321?368?414?461 ? 554? 648?
?тие 1 ?12?2,9?46 ? 59? 71? 87? 99?111?125?150?174?197?252?299?344?394?444?494 ? 594? 694?
? 3 ?13?2,8?49 ? 62? 76? 92?105?118?133?159?185?210?269?319?367?420?474?527 ? 634? 740?
???????????????????????????????????????????????????????????????????????????????????????????
?Отверс-?14?2,8?59 ? 75? 91?110?125?141?159?190?220?250?321?381?438?502?566?629 ? 757? 884?
?тие 1 ?15?2,7?61 ? 78? 95?116?133?149?168?201?234?266?340?404?465?533?600?668 ? 803? 939?
? 4 ?16?2,6?64 ? 82? 99?123?141?158?178?213?247?281?360?427?492?563?635?707 ? 850? 993?
???????????????????????????????????????????????????????????????????????????????????????????
?Отверс-?17?2,6?80 ?104?125?154?176?198?223?268?311?354?453?538?619?710?800?890 ?1071?1252?
?тие 1 ?18?2,4?82 ?105?128?157?180?202?228?273?317?360?462?548?631?723?816?908 ?1092?1276?
? 5 ?19?2,3?85 ?109?132?160?183?206?232?278?323?367?471?559?643?737?831?925 ?1113?1301?
???????????????????????????????????????????????????????????????????????????????????????????
? Примечания. 1. Допускаемое отклонение ширины отверстия 1 - 1 ?
? 1 5 ?
?от расчетной - не более 0,1 мм, высоты: ?
? 0,2 мм - при 40 < D < 100; ?
? у ?
? 0,4 мм - при 100 < D < 350; ?
? у ?
? 0,8 мм - при 350 < D < 600; ?
? у ?
? 1,5 мм - при 600 < D < 1400. ?
? у ?
? 2. Допускается зазор между нижней точкой пробоотбора и нижней ?
?образующей трубопровода не более 5 мм. ?
? 3. Участки сопряжения верхних и нижних границ щелевых отверстий ?
?с боковыми границами допускается выполнять по линии, с радиусом кривизны ?
?0,2 - 1,0 ширины участков сопряжения указанных границ. ?
???????????????????????????????????????????????????????????????????????????????????????????
Приложение 3
Обязательное
ПАРАМЕТРЫ ДИСПЕРГАТОРА (ЧЕРТ. 19)
Размеры в миллиметрах
???????????????????????????????????????????????????????????????????????????
d ? d ?(d - d )? d ? d ? d ? d ? L ?(L : L )?L ?l ?l ? l ? l ?h ? b
1? 2 ? 3 2 ? 4 ? 5? 6? 7? ? 1 3 ? 2? 1? 2? 3? 4? ?
???????????????????????????????????????????????????????????????????????????
40 ?15 -? 3 - 5 ?25 -? 9 ? 3 ? 6 ?200 -? 1,8 - 2 ?50?5 ?5 ?0 -?0 -?3 ?23
? 20? ? 30? ? ? ? 220? ? ? ? ? 5? 5? ?
???????????????????????????????????????????????????????????????????????????
50 ?25 -? 3 - 5 ?35 -? 9 ? 3 ? 6 ?200 -? 1,8 - 2 ?50?5 ?5 ?0 -?0 -?3 ?23
? 30? ? 40? ? ? ? 220? ? ? ? ? 5? 5? ?
Примечания. 1. Допускается:
b = 13 мм при условном давлении в обводной линии не более 1,6 МПа;
b = 17 мм при условном давлении в обводной линии не более 4,0 МПа.
2. При диаметре обводной линии менее 40 мм для монтажа диспергатора на обводной линии устанавливают переходы на диаметр, равный
.
Приложение 4
Обязательное
РАСЧЕТ ПАРАМЕТРОВ СТАБИЛИЗАТОРА
ЩЕЛЕВОГО ПРОБОЗАБОРНОГО УСТРОЙСТВА
Поверхность C стабилизатора (черт. 20) выполняется по точкам, проекция которых на плоскость
является параболой второй степени с параметрами
и
(k = 1,..., 11), мм, определяемыми по формулам:
- для трубопровода, условный диаметр
которого равен или больше 350 мм:
(1)
где
- внутренний диаметр пробозаборной трубки, мм, индекс k изменяется от 1 до 11;
- для трубопровода, условный диаметр
которого меньше 350 мм:
(2)
Примечания. 1. Диаметр
пробозаборной трубки выбирают в зависимости от диаметра
трубопровода (Приложение 2, табл. 1 - 2).
2. Высота стабилизатора (совпадающая со значением
) может отличаться от расчетной не более чем на 3 мм.
3. Допуск на шероховатость Ra поверхности C стабилизатора: Ra < 0,1 мм.
Пример 1. Рассчитать параметры
и
поверхности C стабилизатора при условном диаметре
трубопровода, равном 700 мм, внутреннем диаметре
пробозаборной трубки, равном 32 мм.
Поскольку
, для определения параметров
и
пользуемся формулами (1). Результаты расчетов сводим в табл. 1.
Таблица 1
??????????????????????????????????????????????????????????????????
k ? 1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7 ? 8 ? 9 ? 10 ? 11
??????????????????????????????????????????????????????????????????
y ?0,0 ?12,2?24,4?36,6?48,8?61,0 ?73,2 ?85,4 ?97,6 ?109,8?122,0
k ? ? ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
x ?31,8?22,1?18,0?14,9?12,3?10,0 ? 7,9 ? 6,0 ? 4,3 ? 2,6 ? 1,0
k ? ? ? ? ? ? ? ? ? ? ?
Пример 2. Рассчитать параметры
и
поверхности C стабилизатора при условном диаметре
трубопровода, равном 250 мм, внутреннем диаметре
пробозаборной трубки, равном 17 мм.
Поскольку
, для определения параметров
и
пользуемся формулами (2). Результаты расчетов сводим в табл. 2.
Таблица 2
??????????????????????????????????????????????????????????????????
k ? 1 ? 2 ? 3 ? 4 ? 5 ? 6 ? 7 ? 8 ? 9 ? 10 ? 11
??????????????????????????????????????????????????????????????????
y ? 0,0 ?8,7 ?17,4 ?26,1?34,8 ?43,6 ?52,3?61,0 ?69,7?78,4 ?87,0
k ? ? ? ? ? ? ? ? ? ? ?
??????????????????????????????????????????????????????????????????
x ?16,8 ?11,8? 9,7 ?8,1 ? 6,8 ? 5,6 ?4,6 ? 3,6 ?2,7 ? 1,8 ?1,0
k ? ? ? ? ? ? ? ? ? ? ?
