"СП 440.1325800.2023. Свод правил. Спортивные сооружения. Проектирование естественного и искусственного освещения"
(утв. и введен в действие Приказом Минстроя России от 18.12.2023 N 938/пр)

1 ИСПОЛНИТЕЛИ - федеральное государственное бюджетное учреждение "Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук" (НИИСФ РААСН), Общество с ограниченной ответственностью "ЦЕРЕРА-ЭКСПЕРТ" (ООО "ЦЕРЕРА-ЭКСПЕРТ")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"

3 ПОДГОТОВЛЕН к утверждению Департаментом градостроительной деятельности и архитектуры Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России)

4 УТВЕРЖДЕН приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 18 декабря 2023 г. N 938/пр и введен в действие с 19 января 2024 г.

5 ЗАРЕГИСТРИРОВАН Федеральным агентством по техническому регулированию и метрологии (Росстандарт). Пересмотр СП 440.1325800.2018 "Спортивные сооружения. Проектирование естественного и искусственного освещения"

В случае пересмотра (замены) или отмены настоящего свода правил соответствующее уведомление будет опубликовано в установленном порядке. Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте разработчика (Минстрой России) в сети Интернет

Настоящий свод правил разработан в целях выполнения требований Федерального закона от 30 декабря 2009 г. N 384-ФЗ "Технический регламент о безопасности зданий и сооружений" и в соответствии с федеральными законами от 23 ноября 2009 г. N 261-ФЗ "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации", от 22 июля 2008 г. N 123-ФЗ "Технический регламент о требованиях пожарной безопасности", от 23 июля 2013 г. N 192-ФЗ "О внесении изменений в отдельные законодательные акты Российской Федерации в связи с обеспечением общественного порядка и общественной безопасности при проведении официальных спортивных соревнований" и СП 52.13330 "СНиП 23-05-95* Естественное и искусственное освещение".

Настоящий свод правил устанавливает правила проектирования естественного и искусственного освещения спортивных сооружений.

Настоящий свод правил разработан авторским коллективом федерального государственного бюджетного учреждения "Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук" (канд. техн. наук И.А. Шмаров, В.В. Земцов, Л.В. Бражникова, канд. техн. наук Е.В. Коркина) при участии ООО МГК "Световые технологии" (канд. техн. наук А.В. Карев, канд. техн. наук А.А. Богданов), ООО ТПК "Вартон" (С.А. Мордавченков), ООО "Архилайт" (д-р техн. наук С.Г. Никифоров), ООО "ЦЕРЕРА-ЭКСПЕРТ" (Е.А. Литвинская).

Настоящий свод правил распространяется на естественное и искусственное освещение крытых и открытых спортивных сооружений, предназначенных для спортивных мероприятий, соревнований и учебно-тренировочной работы, в том числе для адаптивного спорта, и устанавливает требования к их проектированию, реконструкции и капитальному ремонту.

В настоящем своде правил использованы нормативные ссылки на следующие документы:

ГОСТ 23198 Источники света электрические. Методы измерений спектральных и цветовых характеристик

ГОСТ 34819-2021 Приборы осветительные. Светотехнические требования и методы испытаний

ГОСТ Р 70070 Здания и сооружения. Методы определения коэффициента эксплуатации освещения

СП 50.13330 "СНиП 23-02-2003 Тепловая защита зданий" (с изменениями N 1, N 2)

СП 52.13330.2016 "СНиП 23-05-95* Естественное и искусственное освещение" (с изменениями N 1, N 2)

СП 256.1325800 Электроустановки жилых и общественных зданий. Правила проектирования и монтажа (с изменениями N 1, N 2, N 3, N 4, N 5)

СП 332.1325800.2017 Спортивные сооружения. Правила проектирования (с изменениями N 1, N 2, N 3)

СП 367.1325800 Здания жилые и общественные. Правила проектирования естественного и совмещенного освещения (с изменениями N 1, N 2)

СП 370.1325800 Устройства солнцезащитные зданий. Правила проектирования (с изменением N 1)

Примечание - При пользовании настоящим сводом правил целесообразно проверить действие ссылочных документов в информационной системе общего пользования - на официальном сайте федерального органа исполнительной власти в сфере стандартизации в сети Интернет, на официальном сайте федерального органа исполнительной власти, разработавшего и утвердившего настоящий свод правил, или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего свода правил в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде стандартов.

В настоящем своде правил применены термины по СП 52.13330, а также следующие термины с соответствующими определениями:

3.1 адаптивный спорт: Вид адаптивной физической культуры, удовлетворяющий потребности личности инвалида в самоактуализации и сопоставлению своих способностей со способностями других людей, имеющих аналогичные проблемы со здоровьем, а также потребности в коммуникативной деятельности и социализации.

3.2 безопасная зона: Определенное место, где эвакуирующиеся люди имеют возможность собраться и где они не подвергаются опасности, вызванной аварийной ситуацией.

3.3 игровая площадка; PA: Игровое поле, необходимое для занятия определенным видом спорта.

Примечания

1 Игровая площадка - размеченная площадка (поле) для данного вида спорта (например, футбола), но в некоторых случаях она включает в себя дополнительную игровую площадь вокруг размеченного поля (например, игровая площадка для тенниса, волейбола, настольного тенниса).

2 Размеры игровых площадок и игровых зон должны быть выбраны при проектировании осветительной установки.

3.4 игровая зона; TA: Зона, включающая в себя игровую площадку и дополнительную зону за пределами игрового поля, предусмотренную для конкретного вида спорта.

3.5

3.6 класс освещения: Требования к освещению, обеспечивающие уровень комфортного зрительного восприятия спортивных игр и окружающего пространства, соответствующий уровню спортивных мероприятий.

3.7 комфортное освещение: Освещение, обеспечивающее комфортное восприятие пространства и решение зрительных задач, соответствующее уровню развития технологии освещения.

3.8 контрольная площадка: Площадка, на которую накладывается сетка контрольных точек для выполнения расчетов и (или) измерений.

Примечания

1 Размеры контрольной площадки обычно совпадают с размерами игровой площадки для соответствующего вида спорта, а в некоторых случаях зависят от уровня спортивного мероприятия.

2 Для большинства видов спорта контрольная площадка ограничена прямоугольником, расположенным в горизонтальной плоскости на уровне земли.

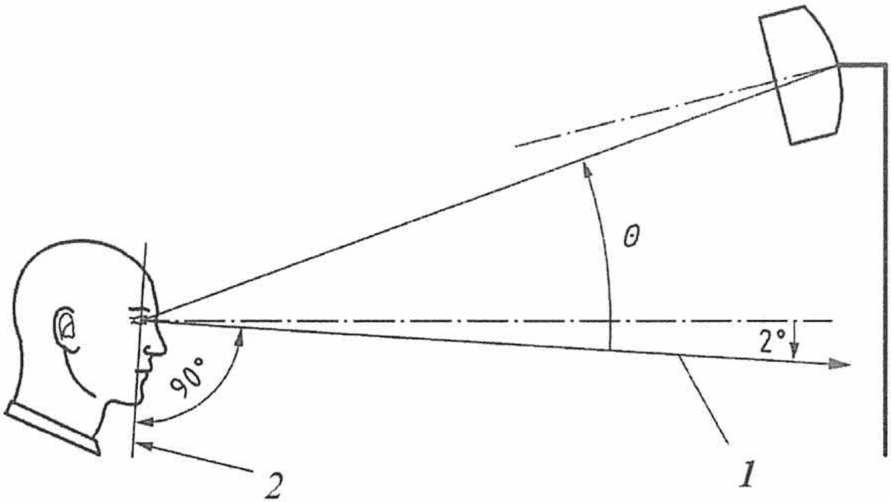

3.9 коэффициент слепящей блескости R_G, относительные единицы: Коэффициент, характеризующий прямую слепящую блескость спортивного освещения в открытых спортивных сооружениях при любой высоте и в крытых спортивных сооружениях при высотах 7 м и более, вычисляемый по формуле

где L_vl - суммарная вуалирующая яркость, вызванная осветительной установкой и определяемая суммой вуалирующих яркостей от каждого светильника (L_vl = L_v1 + L_v2 + ,..., L_vn), кд/м². Вуалирующую яркость каждого светильника вычисляют по формуле

здесь E_eye - освещенность на зрачке наблюдателя в плоскости, перпендикулярной линии зрения (2° ниже горизонтали, см. рисунок 3.1), лк;

- угол между линией зрения наблюдателя и направлением падения света на зрачок наблюдателя, градусы;

L_ve - эквивалентная вуалирующая яркость фона (окружения), кд/м².

Эквивалентную вуалирующую яркость фона определяют по формуле

где E_г - средняя горизонтальная освещенность поверхности;

- средний коэффициент отражения окружающих поверхностей; в случаях, когда он не известен, принимают равным 0,15.

3.10

3.11

3.12

3.13 общий индекс цветопередачи R_a: Мера степени отклонения цвета объекта при освещении источником излучения по сравнению с цветом объекта при освещении эталонным источником излучения.

3.14 объединенный показатель дискомфорта R_UG, относительные единицы: Критерий оценки дискомфортной блескости, вызывающей неприятные ощущения при неравномерном распределении яркостей в поле зрения, определяемый по формуле

где L_i - яркость блеского источника, кд/м²;

- угловой размер блеского источника, стерадиан;

p_i - индекс позиции блеского источника относительно линии зрения;

L_а - яркость адаптации, кд/м².

Примечание - Показатель используют для помещений при высотах установки осветительных приборов до 7 м.

3.15 освещение телевизионной трансляции: Освещение для обеспечения качественной телевизионной трансляции спортивного мероприятия, проектируемое на спортивном сооружении при наличии данного условия в задании на проектирование.

3.16 продолжительность работы аварийного освещения: Время, в течение которого обеспечивается нормируемая освещенность аварийного освещения.

3.17 расчетная продолжительность работы аварийного источника электрического снабжения: Продолжительность работы, на которую рассчитан аварийный источник электрического снабжения при нормальных условиях эксплуатации.

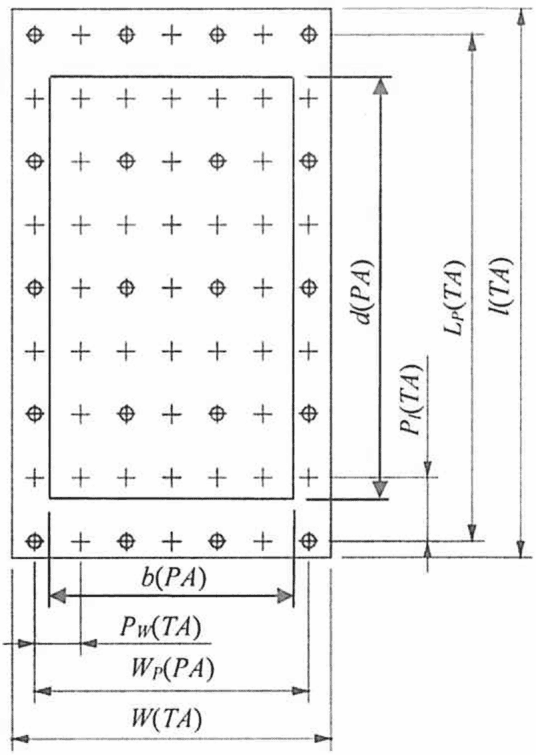

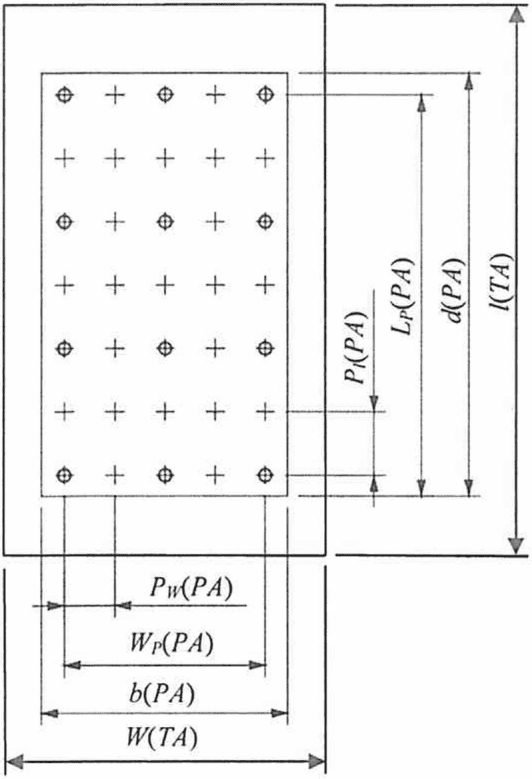

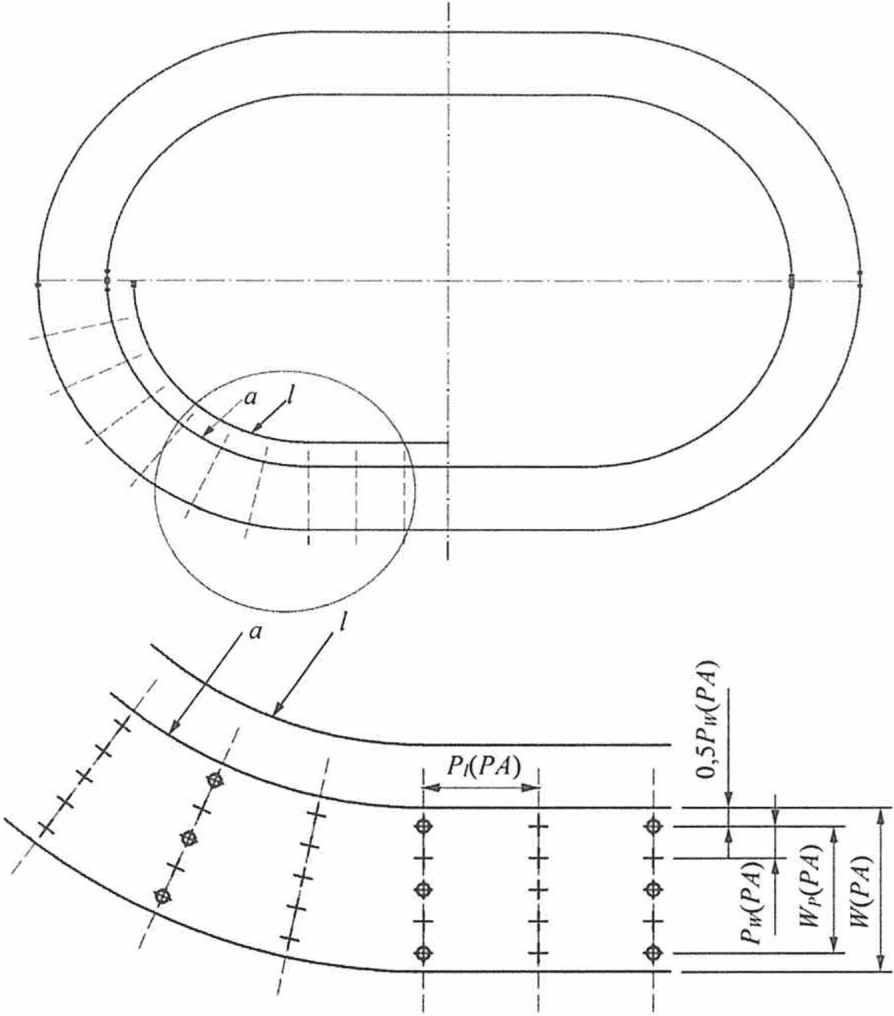

3.18 сетка контрольных точек: Совокупность контрольных точек, в которых проводят расчеты нормируемых показателей.

Примечание - Число контрольных точек определяется размерами игровой площадки и игровой зоны.

3.19

3.20

3.21 средняя освещенность E_ср, лк: Среднее арифметическое значение, определяемое на основе значений освещенности в контрольных точках расчетной сетки.

3.22 уровень спортивного мероприятия: Признак, показывающий соответствие соревнования (мероприятия) определенному порядку (регламенту), утвержденному соответствующей федерацией, союзом, ассоциацией или положением о проведении определенного соревнования.

Примечание - Уровни соревнований определяются следующим образом: международный, всероссийский, межрегиональный, региональный, межмуниципальный, муниципальный.

3.23 частный индекс цветопередачи R₉: Индекс контрольного цвета образца R₉, спектральная характеристика отражения которого соответствует насыщенному красному цвету и который возможно воспроизвести как светодиодными, так и разрядными источниками света.

Примечания

1 Расчетный частный индекс цветопередачи на основе образца R₉, при освещении его исследуемым источником света с известной коррелированной цветовой температурой, характеризует количественное содержание красного цвета в отраженном сигнале, а также отличие от цветности отраженного сигнала стандартного источника с такой же цветовой температурой (до 5000 К - источника Планка, более 5000 К - источника типа D (дневного света)).

2 Расчет выполняют по ГОСТ 23198.

4.1 Комфортное освещение спортивных сооружений должно обеспечивать:

- необходимые условия для видимости спортивной площадки, игровых предметов, ближайшего окружающего игровую зону пространства для спортсменов, судей, обслуживающего персонала, зрителей на трибунах и телезрителей;

- достаточную освещенность и цветопередачу телевизионных трансляций спортивных игр, если это предусматривается заданием на проектирование;

- ограничение слепящего и дискомфортного действия осветительных приборов;

- антипаническое эвакуационное освещение для предотвращения паники и несчастных случаев при отключении рабочего искусственного освещения и обеспечения безопасного подхода к путям эвакуации;

- видимость путей эвакуации для обеспечения возможности выхода людей из спортивного сооружения в случае возникновения чрезвычайной ситуации.

4.2 При составлении задания на проектирование системы освещения спортивного сооружения и выборе нормируемых характеристик необходимо учитывать правила и технические регламенты общероссийских спортивных федераций, отдавая им приоритет.

4.3 Освещение основных помещений физкультурно-оздоровительных комплексов (ФОК), спортивных сооружений по видам спорта и многофункциональных спортивных сооружений, в том числе спортивных залов, бассейнов, ледовых арен, следует выполнять в соответствии с разделами 5 и 6.

Освещенности комфортного освещения в спортивных сооружениях не могут быть ниже значений, приведенных в [1] для аналогичных спортивных помещений.

4.4 В зависимости от значимости проводимых спортивных мероприятий предусматривают три класса освещения спортивных сооружений, указанные в таблице 4.1.

4.5 Нормативные показатели помещений для адаптивного спорта принимают по классу освещения I.

4.6 Проектирование освещения осуществляется с применением комплексных автоматических систем управления освещением на основе управляемых (диммируемых) осветительных приборов и элементов систем управления освещением (контроллеры, датчики, периферийные устройства и пр.).

4.7 При проектировании естественного и искусственного освещения спортивных сооружений следует вводить коэффициент эксплуатации MF, учитывающий снижение освещенности в процессе эксплуатации осветительных установок (загрязнение остекления, внутренних поверхностей помещения, светильников, снижение светового потока источников света в процессе эксплуатации и т.п.). Значения коэффициентов эксплуатации приведены в таблице 4.2.

5.1.1 Искусственное освещение спортивных сооружений подразделяется на рабочее, аварийное, охранное и дежурное.

5.1.2 В настоящем разделе приведены требования к комфортному искусственному освещению спортивных сооружений, отвечающие международному уровню. Минимальные гигиенические требования к искусственному освещению спортивных сооружений приведены в [1].

5.1.3 Для искусственного освещения спортивных сооружений следует применять осветительные приборы и источники света на основе светодиодов и металлогалогенных ламп (дуговых ртутных ламп) с высокочастотными электронными пускорегулирующими аппаратами, соответствующие требованиям [2], и с коррелированной цветовой температурой (КЦТ) от 2500 до 6500 К. Интенсивность ультрафиолетового облучения в диапазоне длин волн 320 - 400 нм не должна превышать 0,03 Вт/м²; наличие в спектре излучения длин волн менее 320 нм не допускается.

5.1.4 Следует применять осветительные приборы с наибольшими значениями световой отдачи и сроком службы, требования к которым приведены в 5.2.11 и 5.3.7. Цветопередача имеет приоритет над энергетической эффективностью.

5.1.5 В помещениях высотой до 4,5 м осветительные приборы со светодиодами должны иметь условный защитный угол не менее 90°, исключающий попадание в поле зрения прямого излучения. Габаритная яркость светильников не должна превышать 5000 кд/м². Использовать светильники с открытыми светодиодами для общего освещения помещений не допускается. Осветительная арматура должна иметь в своем составе эффективные рассеиватели, снижающие габаритную яркость до вышеуказанных значений.

5.1.6 Требования к рабочему искусственному освещению спортивных сооружений с проведением телевизионных трансляций приведены в 5.5.

5.1.7 Нормативные показатели комфортного освещения крытых спортивных сооружений без проведения телевизионных трансляций, соответствующие международному уровню, приведены в 5.2.

5.1.8 Нормативные показатели комфортного освещения помещений ФОК приведены в 5.2.

5.1.9 Нормативные показатели комфортного освещения открытых спортивных сооружений без проведения телевизионных трансляций, соответствующие международному уровню, приведены в таблице 5.3.

5.1.10 Электрическая часть искусственного освещения должна соответствовать [3] и СП 256.1325800.

Электрические выключатели и регуляторы освещенности осветительных установок в спортивных залах, используемых для адаптивного спорта, должны располагаться на высоте от 0,8 до 1,3 м от пола.

5.1.11 Дежурное и охранное освещение спортивных сооружений проектируют в соответствии с СП 52.13330.

5.2.1 Требования к комфортному искусственному освещению крытых спортивных сооружений по видам спорта приведены в таблице 5.1.

В спортивных залах, аренах, стадионах необходимо предусматривать регулирование освещенности в отдельных зонах в пределах от 200 лк до максимальной освещенности для данного вида спорта по таблице 5.1 в целях проведения тренировок и технического обслуживания.

5.2.2 Требования к комфортному искусственному освещению помещений ФОК приведены в таблице 5.2.

5.2.3 Освещение вспомогательных помещений крытых спортивных сооружений и помещений ФОК, не приведенных в таблице 5.2, следует выполнять по СП 52.13330.2016 (приложение Л).

5.2.4 Все нормируемые параметры освещения, представленные в таблицах 5.1, 5.2, должны быть обеспечены на игровой площадке PA.

Размеры типовых игровых площадок (игровых полей) для разных видов спорта в крытых спортивных сооружениях приведены в СП 332.1325800.

В игровой зоне TA, за пределами игровой площадки PA, требования к освещенности и равномерности ее распределения должны составлять не менее 75% нормируемых значений для игровой площадки PA для рассматриваемого вида спорта.

5.2.5 Расчеты освещенности проводят по сетке контрольных точек в соответствии с приложением А.

5.2.6 Средняя горизонтальная освещенность в зоне зрителей должна быть не менее 50 лк.

5.2.7 Для ограничения слепящей блескости световых приборов в крытых спортивных сооружениях значения коэффициента слепящей блескости R_G должны быть не более значений, приведенных в таблице 5.1.

Коэффициент слепящей блескости R_G применяют при установке осветительных приборов на высоте 7 м и более.

5.2.8 Для ограничения слепящего действия световых приборов в помещениях ФОК значения объединенного показателя дискомфорта R_UG не должны превышать значений, указанных в таблице 5.2. Объединенный показатель дискомфорта R_UG применяют при установке осветительных приборов на высоте не более 7 м.

5.2.9 Коэффициент пульсации освещенности в спортивных залах крытых спортивных сооружений и помещениях ФОК не должен превышать значения, приведенные в таблицах 5.1 и 5.2.

5.2.10 При использовании светодиодных осветительных приборов без встроенной функции регулирования светового потока коэффициент пульсации не должен превышать 1%.

При использовании светодиодных осветительных приборов со встроенной функцией регулирования светового потока (диммирование) коэффициент пульсации освещенности не должен превышать:

- 5% в диапазоне изменения светового потока осветительного прибора от 30% до 90%;

- 1% в диапазоне изменения светового потока осветительного прибора от 90% до 100%.

5.2.11 Общий индекс цветопередачи осветительных приборов, применяемых для освещения спортивных залов крытых спортивных сооружений и помещений ФОК, должен быть не менее значений, приведенных в таблицах 5.1 и 5.2.

При использовании светодиодных осветительных приборов значение общего индекса цветопередачи R_a осветительного прибора должно составлять не менее 80, а значение частного индекса цветопередачи R₉ должно составлять не менее 5.

5.3.1 Нормативные показатели комфортного искусственного освещения открытых спортивных сооружений (средняя освещенность, равномерность распределения освещенности, коэффициент слепящей блескости, общий индекс цветопередачи) приведены в таблице 5.3.

5.3.2 Значения средней освещенности, приведенные в таблице 5.3, должны быть обеспечены в пределах игровой площадки PA.

Размеры типовых игровых площадок (игровых полей) для разных видов спорта открытых спортивных сооружений приведены в СП 332.1325800.

5.3.3 В игровой зоне TA, за пределами игровой площадки PA, требования к освещенности и равномерности ее распределения должны составлять не менее 75% нормируемых значений для игровой площадки PA для рассматриваемого вида спорта.

5.3.4 В расчетах и измерениях применяют сетку контрольных точек в соответствии с приложением А.

5.3.5 Для ограничения слепящей блескости световых приборов в открытых спортивных сооружениях значения коэффициента слепящей блескости R_G должны быть не более значений, приведенных в таблице 5.3.

5.3.6 Коэффициент пульсации освещенности в открытых спортивных сооружениях должен быть не более 10%.

При использовании светодиодных осветительных приборов без встроенной функции регулирования светового потока коэффициент пульсации не должен превышать 1%.

При использовании светодиодных осветительных приборов со встроенной функцией регулирования светового потока (диммирование) коэффициент пульсации освещенности не должен превышать:

- 5% в диапазоне изменения светового потока осветительного прибора от 30% до 90%;

- 1% в диапазоне изменения светового потока осветительного прибора от 90% до 100%.

5.3.7 Общий индекс цветопередачи осветительных приборов, применяемых для открытых спортивных сооружений, должен быть не менее значений, приведенных в таблице 5.3.

При использовании светодиодных осветительных приборов значение общего индекса цветопередачи R_a осветительного прибора должно составлять не менее 80, а значение частного индекса цветопередачи R₉ должно составлять не менее 5.

5.3.8 Средняя горизонтальная освещенность в зоне зрителей должна быть не менее 50 лк.

5.4.1 В случае отключения рабочего освещения безопасность людей обеспечивается путем прекращения соревнований и тренировок и включения аварийного освещения.

Аварийное освещение проектируют в помещениях и зонах спортивных сооружений:

- для предотвращения паники при отключении рабочего освещения;

- безопасного прекращения спортивного мероприятия и предотвращения несчастных случаев среди занимающихся спортом при отключении рабочего освещения (в бассейнах, на велотреках, на трамплинах для прыжков на лыжах и т.п.);

- эвакуации людей в безопасную зону при отключении рабочего освещения.

5.4.2 Основные характеристики аварийного освещения приведены в таблице 5.4.

5.4.3 Для аварийного освещения следует использовать осветительные приборы со светодиодными источниками света. Применение других источников света допускается при наличии ограничений по применению светодиодных источников или технико-экономического обоснования.

5.4.4 Эвакуационное аварийное освещение на лестницах без естественного освещения по маршруту эвакуации следует проектировать постоянно включенным совместно с рабочим освещением.

5.4.5 В случаях, предусмотренных заданием на проектирование системы освещения спортивного сооружения, допускается предусматривать резервное аварийное освещение для продолжения соревнований. Параметры резервного аварийного освещения должны быть не хуже, чем нормируемые для класса освещения III рассматриваемого вида спорта.

5.5.1 Нормируемые значения освещенности, приведенные в таблицах 5.1 - 5.3, применяются в случае отсутствия телевизионной трансляции на проектируемых спортивных сооружениях. Наличие телевизионной трансляции указывают в задании на проектирование спортивного сооружения.

5.5.2 В случае наличия телевизионной трансляции при проектировании искусственного освещения в местах проведения телевизионной съемки следует обеспечить значения средней вертикальной освещенности, приведенные в таблице 5.5.

5.5.3 Отношение средней горизонтальной освещенности к средней вертикальной освещенности в пределах игровой площадки должно быть в диапазоне от 1,0 до 2,0.

5.5.4 Равномерность распределения освещенности в вертикальной плоскости U₀ = E_в.мин/E_в.ср и предельная равномерность распределения освещенности в вертикальной плоскости U_d = E_в.мин/E_в.макс в пределах игровой площадки должны соответствовать требованиям таблицы 5.6.

5.5.5 Равномерность распределения освещенности в горизонтальной плоскости U₀ = E_г.мин/E_г.ср и предельная равномерность распределения освещенности в горизонтальной плоскости U_d = E_г.мин/E_г.макс игровой площадки должны соответствовать требованиям таблицы 5.7.

5.5.6 Расчет горизонтальной и вертикальной освещенности и равномерности распределения освещенности U₀ и U_d следует проводить по всей площади игрового поля.

5.5.7 Если положение телекамеры известно, то вертикальную освещенность следует рассчитывать в вертикальной плоскости, повернутой только по азимуту перпендикулярно направлению на телекамеру.

В случае отсутствия фиксированных положений телекамер вертикальную освещенность рассчитывают в вертикальных плоскостях в четырех направлениях, перпендикулярно сторонам зоны основной игровой площадки.

5.5.8 Номинальное значение КЦТ должно соответствовать значению 5700 К. Для светодиодных осветительных приборов допустимое отклонение фактического значения КЦТ не должно превышать значений, указанных в ГОСТ 34819-2021 (таблица 19).

5.5.9 Для освещения телевизионных трансляций следует применять осветительные приборы со следующими значениями индексов цветопередачи: общий индекс цветопередачи R_a не менее 90, частный индекс цветопередачи R₉ не менее 60.

Примечание - Настоящее требование распространяется не только на игровые площадки, а на любые помещения, в которых проведение телесъемки предусмотрено заданием на проектирование.

5.5.10 Для камер, направленных на игровую площадку, эффект засветки (блики) минимизируется с помощью размещения осветительных приборов (прожекторов) в стороне от их прямого обзора в соответствии с таблицей 5.8.

5.5.11 Отражение от поверхности игровой площадки может влиять на вертикальную освещенность. Для расчета следует использовать значения коэффициента диффузного отражения поверхностей спортивных сооружений, приведенные в таблице 5.9.

5.5.12 Освещенность зон, окружающих игровое поле, в том числе зрительские трибуны, определяется заданием на проектирование.

6.1 Помещения спортивных сооружений с постоянным пребыванием людей должны быть с естественным освещением, кроме указанных в таблицах 5.1 и 5.2 случаев, когда требования к естественному освещению не предъявляются.

6.2 Без естественного освещения разрешается проектировать помещения, приведенные в [1, таблицы 5.53 и 5.54], требования к которым не предъявляются, а также помещения, перечисленные в [4, пункт 4.6.2] и в [5, пункт 2.8.2].

6.3 Естественное освещение спортивных сооружений подразделяется на боковое, верхнее и комбинированное (верхнее и боковое).

6.4 Для верхнего естественного освещения спортивных сооружений применяют зенитные, A-образные, шедовые фонари и световоды естественного света.

Световоды естественного света допускается применять для естественного освещения помещений только в системе комбинированного освещения в качестве верхнего света.

6.5 В спортивных сооружениях нормируют КЕО.

В таблице 5.1 приведены значения КЕО в спортивных сооружениях по видам спорта.

6.6 Требования к естественному освещению помещений ФОК приведены в таблице 5.2.

6.7 Спортивные залы, за исключением ледовых арен, залов с ледовым покрытием, должны быть с естественным освещением. Площадь естественного освещения определяют исходя из нормируемых значений КЕО, приведенных в таблицах 5.1 и 5.2.

6.8 Равномерность естественного освещения спортивных залов с верхним или комбинированным освещением должна быть не менее 1:3.

6.9 В спортивных залах предусматривают боковое или верхнее, или комбинированное естественное освещение.

6.10 Световые проемы верхнего освещения размещают только над той частью пола зального помещения, освещение которой не обеспечивается боковыми световыми проемами.

6.11 Ориентацию световых проемов по сторонам горизонта при одностороннем освещении следует принимать в центральных и северных районах страны (> 45°) на юго-восток, а в южных районах (< 45°) - на северо-восток.

В залах со световыми проемами с двух и более сторон основные (расположенные на высоте 2 м от пола) световые проемы должны быть ориентированы по линии восток-запад.

При вынужденной ориентации световых проемов на юго-запад или запад необходимо предусматривать применение светорассеивающих материалов для заполнения проемов или наружных солнцезащитных устройств (экранов, козырьков, жалюзи, систем вертикального озеленения), обеспечивающих необходимую солнцезащиту от слепящего и теплового воздействий солнечных лучей в соответствии с СП 370.1325800.

Предохранение от слепящего воздействия солнечных лучей следует предусматривать и в случаях расположения площадок поперек зала для спортивных игр, при котором оконные проемы оказываются в торцах поля для игры.

6.12 Проектирование естественного освещения спортивных сооружений следует выполнять в два этапа.

Первый этап выполняют в такой последовательности:

- определяют требования, предъявляемые к конкретному виду спорта, для которого предназначено спортивное сооружение;

- выбирают типы световых проемов и светопропускающих материалов;

- выбирают средства для ограничения слепящего воздействия прямого солнечного света с учетом ориентации здания и световых проемов по сторонам горизонта;

- осуществляют предварительный расчет естественного освещения помещений с определением необходимой площади световых проемов по СП 367.1325800;

- уточняют параметры световых проемов и помещений.

На втором этапе проектирования:

- выполняют проверочный расчет естественного освещения помещений по СП 367.1325800;

- определяют помещения, зоны и участки с недостаточным по нормам естественным освещением;

- определяют требования к дополнительному искусственному освещению помещений, зон и участков с недостаточным естественным освещением;

- определяют требования к эксплуатации световых проемов;

- при необходимости вносят коррективы в проект естественного освещения и выполняют повторный проверочный расчет по СП 367.1325800.

6.13 Систему естественного освещения спортивных сооружений (боковое, верхнее или комбинированное) следует выбирать с учетом перечисленных ниже факторов:

- назначение и принятые архитектурно-планировочное, объемно-пространственное и конструктивное решения здания;

- требования к естественному освещению помещений, вытекающие из особенностей зрительной работы;

- климатические и светоклиматические особенности места строительства;

- экономичность естественного освещения по энергетическим затратам.

7.1 Технико-экономическая оценка освещения заключается в определении срока окупаемости дополнительных единовременных вложений, требующихся для изменения системы освещения помещения.

7.2 Технико-экономическую оценку осуществляют в такой последовательности:

- определяют нормированные значения КЕО для помещения при естественном и совмещенном освещении;

- определяют нормы искусственной освещенности в соответствии с разрядом и подразрядом зрительных работ в соответствии с СП 52.13330;

- определяют расчетное значение КЕО e_р;

- расчетное значение КЕО e_р сравнивают с нормируемым значением, при этом возможны три условия:

1) e_р более нормированного - допускается уменьшение размеров светопроемов, и дальнейший технико-экономический расчет может быть проведен для сравнения вариантов систем естественного освещения с различными размерами светопроемов;

2) e_р более 0,8 нормированного - допускается увеличение размеров светопроемов, и дальнейший технико-экономический расчет может быть проведен для сравнения вариантов систем естественного освещения с различными размерами светопроемов;

3) e_р более нормированного при совмещенном освещении, но менее 0,8 нормированного при естественном освещении - допускается увеличение размеров светопроемов, и дальнейший технико-экономический расчет может быть проведен для сравнения варианта системы естественного освещения с увеличенными размерами светопроемов с вариантом системы совмещенного освещения без увеличения размеров светопроемов.

7.3 В случае выполнения условия 3) 7.2 в исследуемом помещении изменяют систему освещения. При этом рассматривают два варианта изменения системы:

1) в рассматриваемой системе освещения помещения нормы искусственной освещенности повышают на одну ступень в соответствии с СП 52.13330.2016 (пункт 6.6). Характеристики этой системы освещения обозначают индексом 1;

2) изменяют систему естественного освещения, отличающуюся увеличением площади светопроемов. Эта система естественного освещения помещения должна обеспечивать расчетное значение КЕО не менее 0,8 нормированного. Характеристики этой системы освещения обозначают индексом 2.

7.4 Сравнение затрат для вариантов возможных изменений системы освещения помещения проводят в такой последовательности:

а) рассчитывают разницу единовременных затрат на первую и вторую системы естественного освещения помещения по формуле

где A₁ и A₂ - площади светопроемов, м²;

- цена заполнения светопроема, руб./м²;

- цена возведения ограждающей конструкции, в которой расположен светопроем, руб./м²;

б) рассчитывают разницу теплопоступлений через световые проемы между первой и второй системами естественного освещения помещения в течение отопительного периода.

Теплопоступления через светопроем с ориентацией j, кВт·ч/год, рассчитывают по формуле

где - суммарная радиация за отопительный период для вертикальной поверхности, ориентированной по направлению j, МДж/(год·м²);

A - площадь окна, ориентированного по направлению j, м²;

g_ок - коэффициент общего пропускания солнечной энергии светопрозрачной частью, относительные единицы;

- коэффициент, учитывающий затенение светового проема непрозрачными элементами заполнения, относительные единицы.

Тогда разница теплопоступлений через световые проемы между первой и второй системами естественного освещения составит

в) рассчитывают разницу теплопотерь через световые проемы между первой и второй системами естественного освещения помещения в течение отопительного периода, кВт·ч/год, по формуле

где ГСОП - градусо-сутки отопительного периода района строительства, °C·сут/год [6]; определяют по формуле

здесь t_в - нормируемая температура внутреннего воздуха, °C;

t_от.пер - средняя температура отопительного периода района строительства, °C, определяемая по СП 50.13330;

z_от.пер - продолжительность отопительного периода района строительства, сут/год, определяемая по СП 50.13330;

- приведенное сопротивление теплопередаче заполнения светопроема, м²·°C/Вт;

- приведенное сопротивление теплопередаче ограждающей конструкции, в которой расположен светопроем, м²·°C/Вт;

г) рассчитывают разницу среднегодовых затрат на потери теплоты за отопительный период , обусловленную изменением системы естественного освещения помещения, с учетом притока тепла от солнечной радиации через светопроемы по формуле

где C_т - перспективная цена тепловой энергии, руб./(кВт·ч);

д) рассчитывают разницу среднегодовых затрат на потребление электрической энергии , обусловленную изменением системы естественного освещения помещения, по формуле

где N₁, N₂ - удельная установленная мощность системы искусственного освещения помещения, Вт/м², для вариантов 1 и 2 определяют по СП 52.13330;

, - продолжительность использования искусственного освещения в помещении, ч/год, для вариантов 1 и 2; определяют расчетом;

C_э - перспективная цена электрической энергии, руб.;

е) рассчитывают разницу среднегодовых эксплуатационных затрат по формуле

7.5 Проверяют условие окупаемости затрат на изменение системы естественного освещения помещения с 1-го варианта на 2-й вариант:

где p - процентная ставка по кредитным денежным средствам банка-кредитора (иной кредитной организации), %.

Если условие (7.9) не выполняется, то это означает, что затраты на изменение системы естественного освещения помещения в соответствии со 2-м вариантом не окупятся и выгоднее принять 1-й вариант системы естественного освещения, т.е. повысить нормы искусственного освещения помещения на ступень. На этом технико-экономический расчет заканчивают.

7.6 При выполнении условия (7.9) проводят расчет срока окупаемости измененной системы естественного освещения помещения по формуле

Проводят сопоставление расчетного срока окупаемости измененной системы естественного освещения помещения с принятым предельно допустимым значением T_о.доп. Если T₀ < T_о.доп, то экономически целесообразен 2-й вариант естественного освещения; в противном случае экономически целесообразен 1-й вариант.

А.1 В расчетах применяют сетку контрольных точек, которые размещают в узлах прямоугольной решетки в пределах контрольной площадки. В контрольную площадку могут входить игровая площадка PA и игровая зона TA. Расчеты проводят на уровне покрытия для горизонтальной освещенности, а для вертикальной освещенности - на уровне 1,5 м над землей, если не требуется иное в соответствии с таблицами 5.1 - 5.3.

А.2 Для расчетов следует использовать прямоугольную сетку контрольных точек. Освещенность рассчитывают в каждом узле сетки. Количество точек, в которых проводят расчет освещенности, допускается уменьшать в четыре раза в соответствии с рисунками А.1 и А.2. Точки сетки определяют длиной и шириной игровой площадки PA или игровой зоны TA в соответствии с рисунком А.1 или, например, для дорожки в соответствии с рисунком А.2 - четвертью длины и ее внутренней границей и шириной, как описано в А.3.

P_w(PA) - шаг расчетной сетки по ширине игровой площадки (PA);

P_w(TA) - шаг расчетной сетки по ширине игровой зоны (TA);

d(PA) - длина игровой площадки (PA);

b(PA) - ширина игровой площадки (PA);

P_l(PA) - шаг расчетной сетки по длине игровой площадки (PA);

P_l(TA) - шаг расчетной сетки по длине игровой зоны (TA);

W(TA) - ширина игровой зоны (TA);

W_P(PA) - ширина расчетной сетки игровой площадки;

W_P(TA) - ширина расчетной сетки игровой зоны;

l(TA) - длина игровой зоны (TA);

L_P(PA) - длина расчетной сетки игровой площадки;

L_P(TA) - длина расчетной сетки игровой зоны;

+ - расчетная точка;

- контрольная точка

Обозначения:

a - внутренняя граница дорожки;

W(PA) - ширина дорожки (PA);

W_P(PA) - ширина расчетной сетки дорожки (PA);

P_l(PA) - шаг расчетной сетки по длине дорожки (PA);

P_W(PA) - шаг расчетной сетки по ширине дорожки (PA);

+ - расчетная точка;

- контрольная точка;

l - длина игровой зоны (TA)

В закрытых помещениях результаты расчетов освещенности в зоне шириной 0,5 м вблизи стен, вблизи крупногабаритных стационарных объектов, таких как ринг, а также непосредственно под стационарным спортивным оборудованием не учитывают.

А.3 Для непрямоугольных игровых площадок (например, дорожки для легкой атлетики) расчеты выполняют с помощью прямоугольной сетки, однако в таком случае интервалы между расчетными точками должны быть достаточно малыми, чтобы игровая зона включала в себя достаточное количество точек. Длина l составляет 25% общей длины кольцевой дорожки, как показано на рисунке А.2.

А.4 Размер ячейки сетки контрольных точек p по длине и по ширине площадки, м, определяют по формуле

где d - наибольший размер (длина) расчетной зоны, м.

Число точек сетки по длине или ширине определяется ближайшим нечетным целым числом к величине отношения d/p.

Соотношение длины и ширины ячейки сетки контрольных точек должно составлять от 0,2 до 5.

А.5 В многоцелевых спортивных сооружениях, где в пределах площади зала размечено несколько игровых площадок (например, многоцелевой спортивный зал), расчет выполняют по всей площади для определения числа точек сетки контрольных точек в соответствии с формулой (А.1). Проверка результатов расчетов должна быть сделана также для отдельных игровых площадок в пределах игровой зоны с использованием сеток контрольных точек, определенных для каждой игровой площадки для различных видов спорта (например, бадминтона, баскетбола, волейбола).

[1] СанПиН 1.2.3685-21 Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания

[2] Постановление Правительства Российской Федерации от 24 декабря 2020 г. N 2255 "Об утверждении требований к осветительным устройствам и электрическим лампам, используемым в цепях переменного тока в целях освещения"

[3] ПУЭ Правила устройства электроустановок (6-е, 7-е изд.)

[4] СП 2.1.3678-20 Санитарно-эпидемиологические требования к эксплуатации помещений, зданий, сооружений, оборудования и транспорта, а также условиям деятельности хозяйствующих субъектов, осуществляющих продажу товаров, выполнение работ или оказание услуг

[5] СП 2.4.3648-20 Санитарно-эпидемиологические требования к организациям воспитания и обучения, отдыха и оздоровления детей и молодежи

[6] СП 23-101-2004 Проектирование тепловой защиты зданий
