ОписаниеИсточник публикации М.: Росспорт, Аристова Л.В, Гарнец А.М., ОАО "ЦПП", 2008 Примечание к документу Текст документа приведен с учетом опечатки, опубликованной в "Информационном бюллетене о нормативной, методической и типовой проектной документации", N 4, 2010. Часть I СП 31-112-2004 введена в информационный банк отдельным документом. Часть II СП 31-112-2004 введена в информационный банк отдельным документом. Название документа "СП 31-112-2007. Физкультурно-спортивные залы. Часть 3. Крытые ледовые арены" (утв. Приказом ОАО "Институт общественных зданий" от 24.12.2007 N 23, МАФСИ от 21.12.2007 N 12) "СП 31-112-2007. Физкультурно-спортивные залы. Часть 3. Крытые ледовые арены"
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

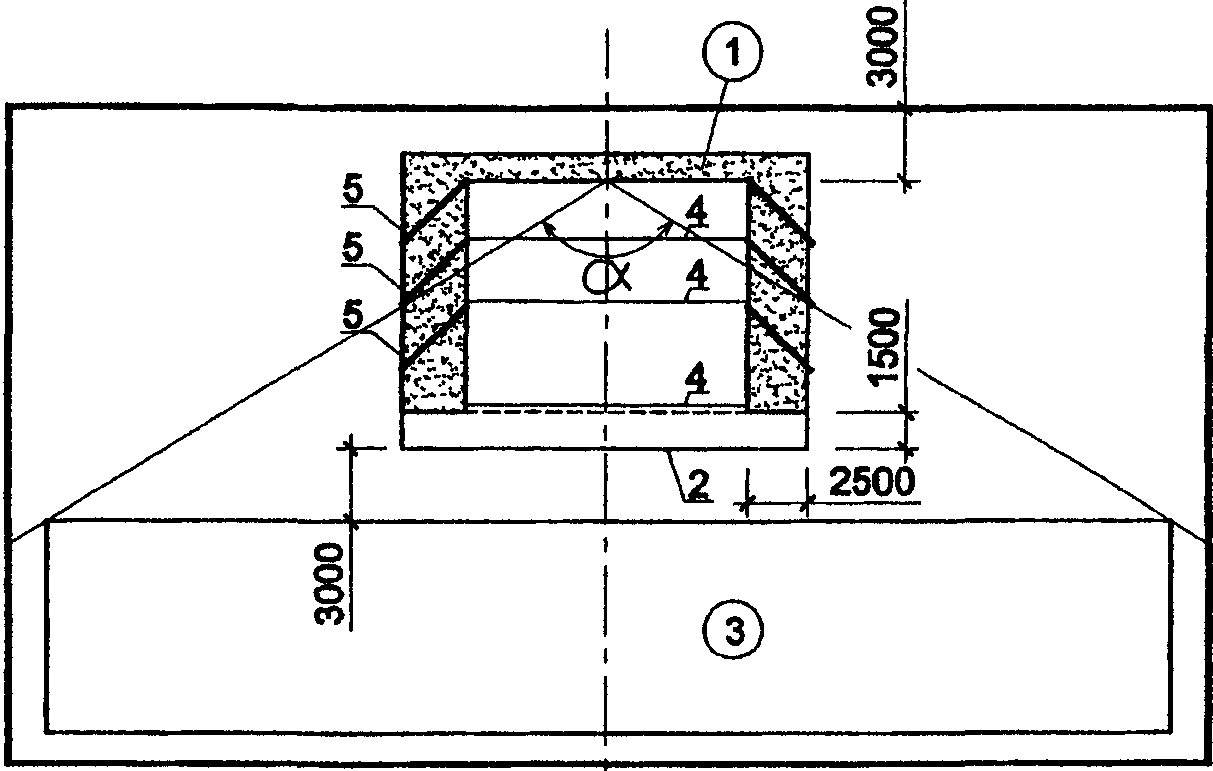

и допустимого расстояния до эстрады, принимаемого равным 40 м. За пределами эстрады (сзади или по бокам) желательно предусматривать свободную площадь шириной не менее 3 м. Эстрада оборудуется двумя - шестью попланными занавесами.ИС NORMPROD: примечание. Единицы измерения даны в соответствии с официальным текстом документа. |
- кабинеты заместителя директора, главного инженера. При числе сотрудников 100 человек и более - по 12 м2, при меньшем числе - по 9 м;
- приемную - при числе сотрудников 100 чел. и более площадью 12 м2, а при меньшем числе - 8 м2; приемная предусматривается общей при кабинетах директора и главного инженера;
- кабинет начальника (заведующего) отделом (службы). При числе сотрудников отдела (службы) 100 чел. и более площадью 24 м2, при меньшем числе - 12 м2. При числе сотрудников менее 10 человек кабинет начальника (заведующего) не предусматривается, а его рабочее место размещается в общей комнате отдела (службы) из расчета 7 м2;
- рабочие помещения сотрудников отделов (служб). Определяются из расчета 4 м2 на одного сотрудника;
- комнату коменданта (заведующего хозяйством). Во всех случаях принимается площадью 8 м2;
- зал заседаний площадью 72 м2. Предусматривается при числе сотрудников 100 человек и более.
Рабочие помещения и кабинеты начальников (заведующих) таких отделов, как бухгалтерия, планово-финансовый, кадров и т.п., располагаются в блоке административных помещений и кабинетов руководства (дирекции) сооружения. Рабочие помещения и, как правило, кабинеты начальников инженерных служб сооружения (сантехнической, холодильной, электро-, радио-, телефонной и т.п.) - в удобной связи с соответствующими техническими помещениями и рабочими помещениями сотрудников служб.

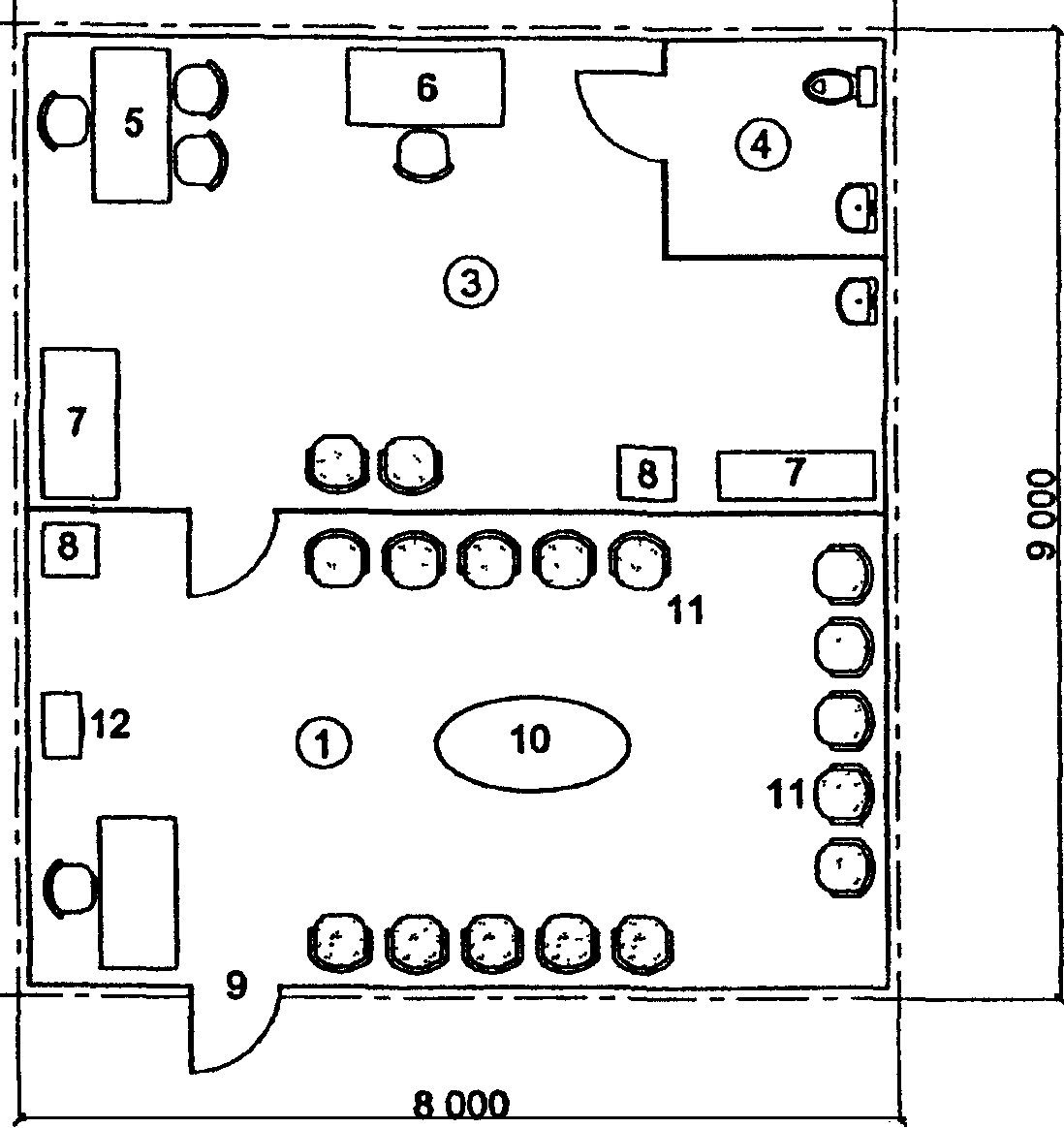

4.5.9. В зданиях катков предусматриваются следующие помещения для медицинского обслуживания:
- кабинет врача площадью 14 м2;
- ожидальная площадью 9 м2.
Ожидальная может размещаться в расширенной части коридора. На спортивных комплексах, состоящих из нескольких корпусов, кабинет врача с ожидальной предусматриваются только в одном здании, а в остальных предусматриваются комнаты для оказания первой медицинской помощи площадью 9 м2 каждая.
ИС NORMPROD: примечание. Нумерация пунктов дана в соответствии с официальным текстом документа. |
4.5.9. В отдельных случаях, при соответствующем обосновании и по согласованию с местными органами здравоохранения, заданием на проектирование в составе помещений для медицинского обслуживания могут предусматриваться медико-восстановительные центры.
На спортивных комплексах, состоящих из нескольких спортивных корпусов, помещения медико-восстановительного центра предусматриваются в одном из спортивных корпусов (взамен кабинета врача и ожидальной). Возможно размещение медико-восстановительного центра в отдельном здании; в этом случае в остальных зданиях комплекса предусматриваются только комнаты для оказания первой медицинской помощи (площадью 9 м2 каждая).

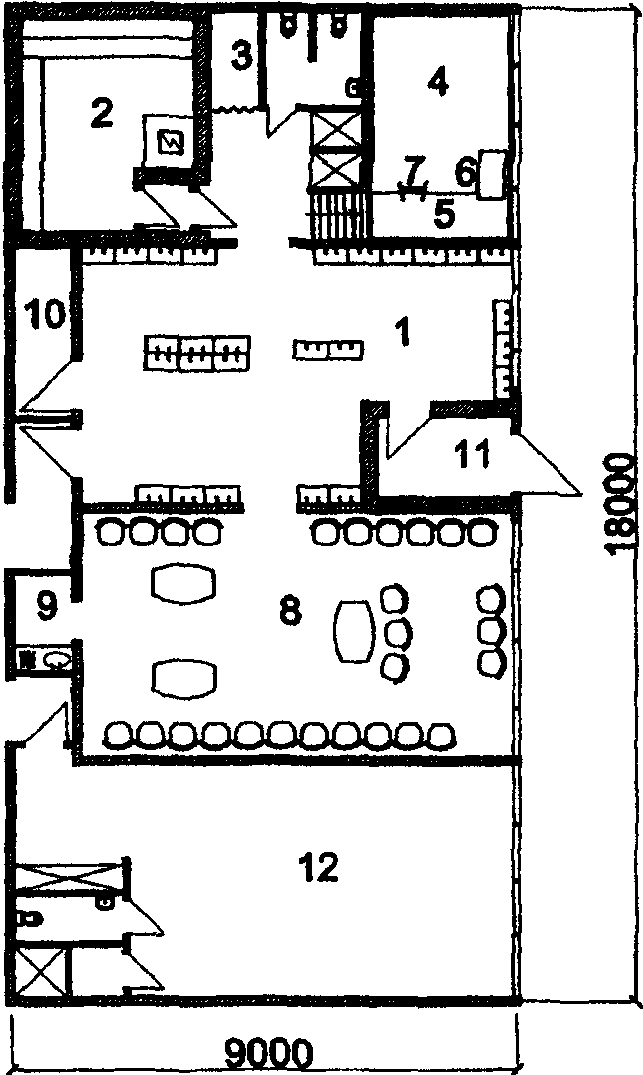

Рекомендуемые состав и площади помещений медико-восстановительного центра принимаются в соответствии с пунктами 6.5.5; 6.5.6 и 6.5.7 СП 31-112-2004 (часть 2).

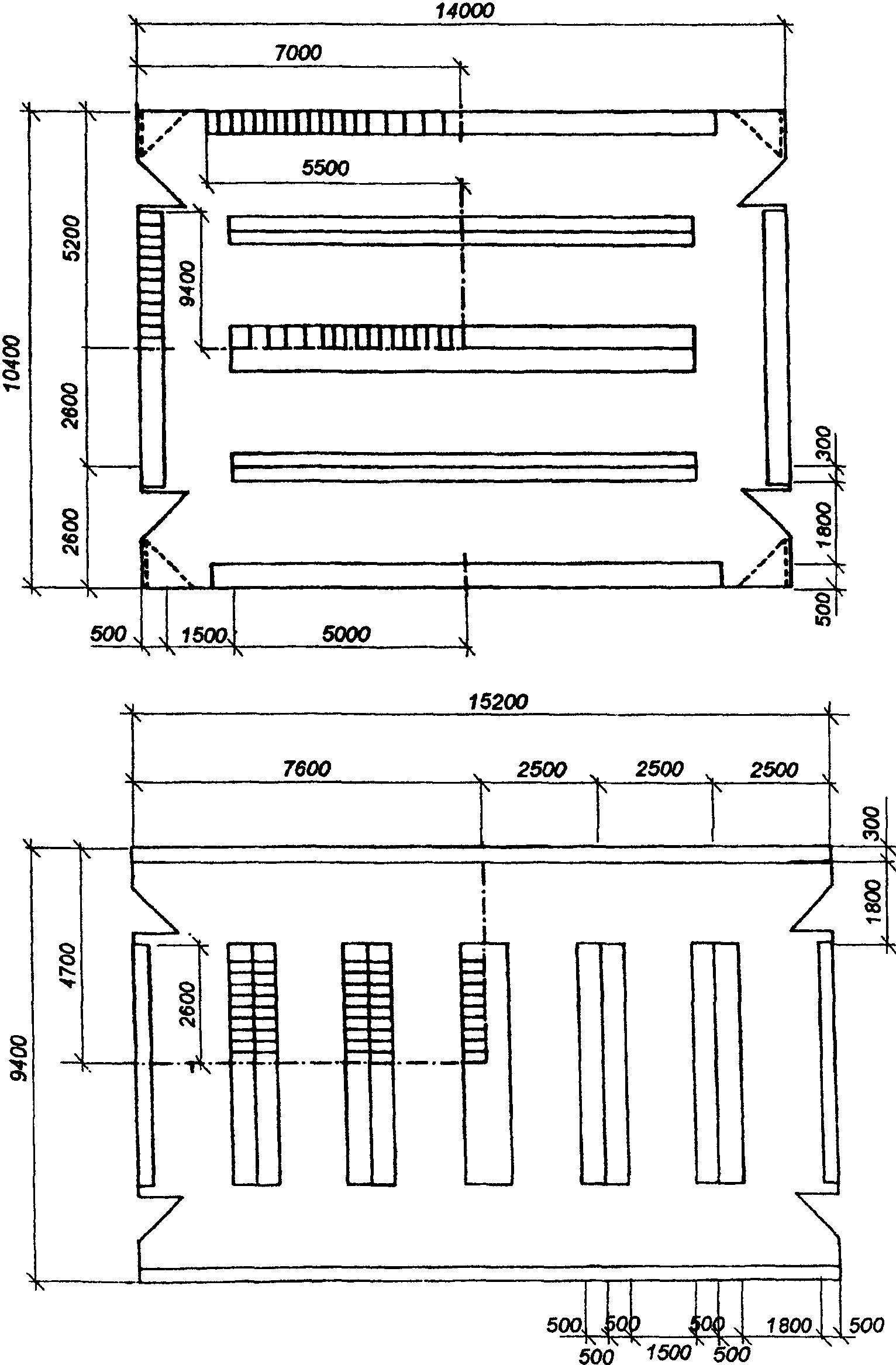

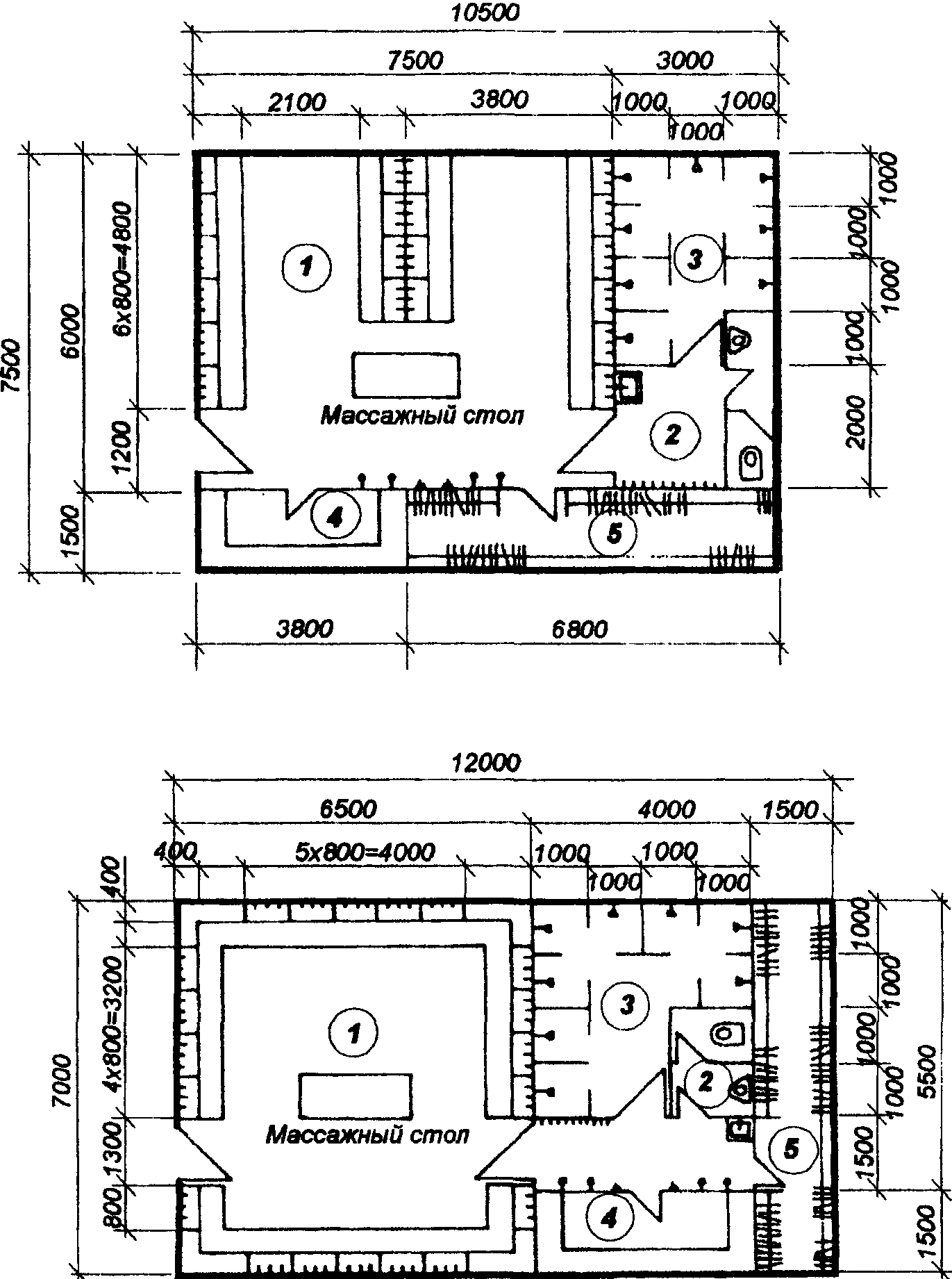

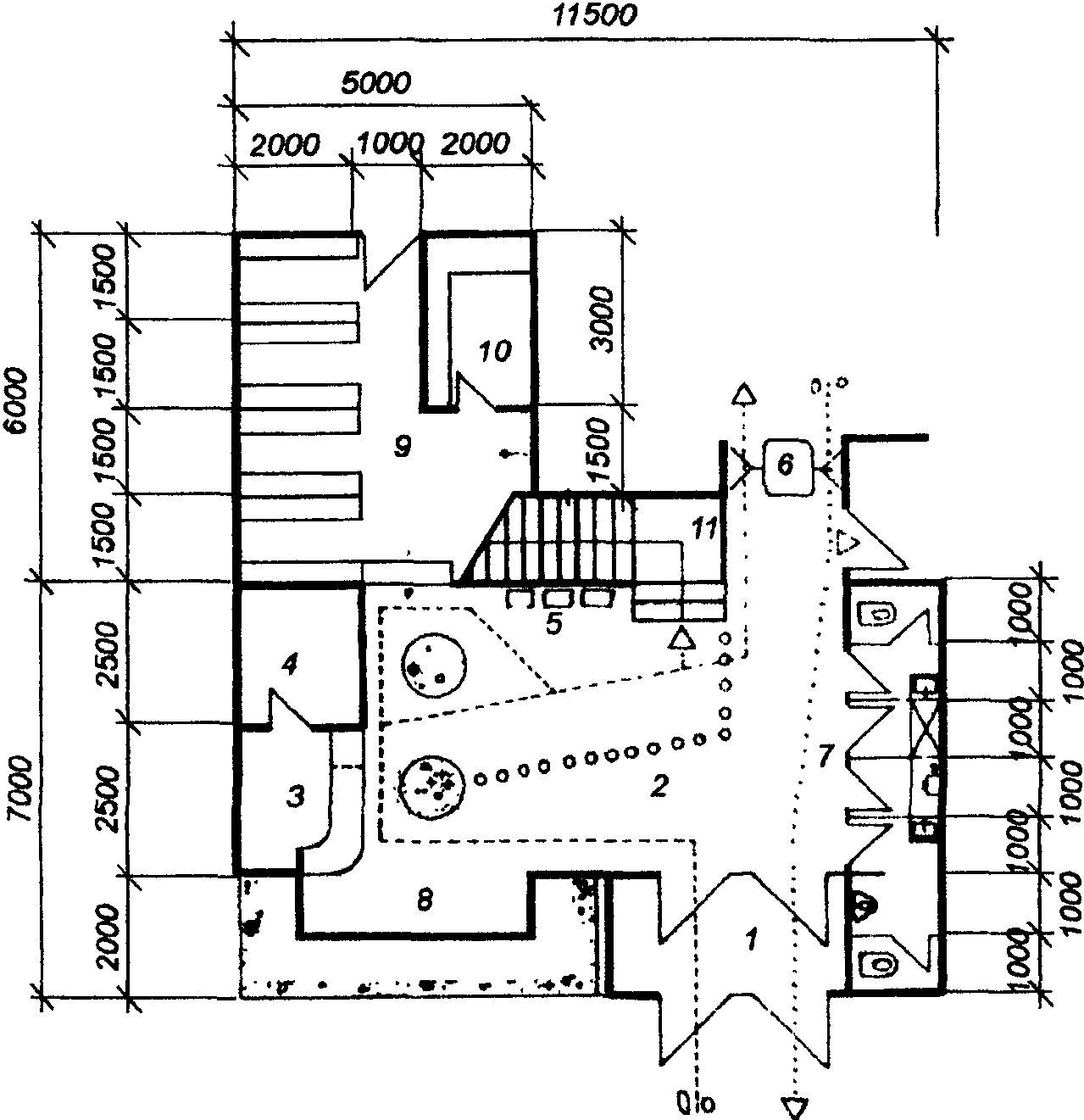

Варианты планировок саун даны на рисунке 4.6.
4.5.10. В корпусах многофункциональных, спортивно-демонстрационных и учебно-тренировочных катков необходимо предусматривать буфеты для занимающихся и зрителей. При пропускной способности занимающихся менее 48 чел. в смену или при числе зрительских мест менее 500 буфеты не предусматриваются. При пропускной способности менее 48 занимающихся в смену в помещениях для отдыха или вестибюлях для зрителей могут устанавливаться автоматы для продажи напитков.
4.5.11. Число мест в буфетах рекомендуется принимать:
- для занимающихся из расчета одно посадочное место на 6 человек суммарной пропускной способности в смену;
- для зрителей из расчета 3% числа зрительских мест.
В спортивных корпусах с двумя и более залами, в которых предусмотрены места для зрителей, расчет числа мест в буфетах для зрителей ведется по планировке зала с максимальным числом зрительских мест; при этом расположение буфета должно позволять пользование им зрителями всех залов.
4.5.12. Площади залов буфетов (с раздаточной) для занимающихся принимаются из расчета 3,4 м2 на каждое посадочное место при их числе до 8 и по 1,25 м2 на каждое посадочное место сверх 8 и до 30. При общем числе мест в зале свыше 30 - не менее чем по 1,8 м2 на каждое место.
Площади залов буфетов для зрителей (без учета раздаточной) принимаются не менее 1,4 м2 на каждое место.
Площади подсобных помещений буфетов определяются применительно к требованиям по проектированию предприятий общественного питания.
4.5.13. Сотрудники, как правило, пользуются буфетами для занимающихся. В зависимости от числа сотрудников заданием на проектирование может предусматриваться служебная столовая, проектируемая по нормам для предприятий общественного питания, предусмотренных СНиП 2.09.04; в расчет буфетов для занимающихся или зрителей служебная столовая не входит.
4.5.14. В зданиях крытых катков с искусственным льдом, в удобной связи с катком (катками) предусматривается помещение для двух-трех машин по уходу за льдом размером (в чистоте) 9 x 6,5 м, высотой 3,9 м. Проемы для выезда из помещения предусматриваются высотой не менее 2,4 м и шириной не менее 3,5 м. В помещении предусматривается приямок размером 3 x 1 м, глубиной 1 м с устройством для таяния снежной стружки. Приямок должен закрываться решеткой заподлицо с полом. Схема помещения для стоянки двух машин по уходу за льдом приведена на рисунке 4.1.
4.5.15. В числе помещений для судей рекомендуется предусматривать помещение секретариата, помещение множительной техники, которые должны быть удобно связаны друг с другом и с ареной. Желательно предусматривать также помещения для бригады судей по награждению (холл для сбора победителей и призеров, рабочая комната бригады и гравера, кладовая для хранения призов и цветов), а также зал для заседаний судейской коллегии, проведения пресс-конференций и жеребьевок. При наличии в сооружении зала заседаний отдельный зал для заседаний судейской коллегии не предусматривается. Площади приведенных выше помещений определяются в каждом отдельном случае заданием на проектирование.
4.5.16. Для проведения эстрадных концертов и выступлений балета на льду в многофункциональных залах катков необходимы вспомогательные помещения для артистов и художественных руководителей, гримерная - парикмахерская, костюмерная и обувная, оперативный склад для реквизита и бутафории, размещаемые в удобной связи с ареной, а также помещения для хранения инструментов оркестра и складирования кофров. Площадь этих помещений определяется заданием на проектирование, в зависимости от назначения зала (катка) и масштаба проводимых мероприятий.
4.5.17. Необходимость устройства отдельных помещений для спортивных судей, прессы, артистов и др. определяется заданием на проектирование. Их рекомендуется устраивать, когда на сооружении предусматривается большое число зрителей, и оно предназначается для частого проведения зрелищных мероприятий или соревнований крупного масштаба.
В других случаях в качестве помещений для судей и прессы могут использоваться учебные классы (методические кабинеты), комнаты администрации, инструкторского и тренерского состава, в качестве артистических - раздевальные для занимающихся, для солистов, художественных руководителей, гримерной, парикмахерской - комнаты инструкторского и тренерского состава, а также административные помещения.
4.5.18. Помещения для уборочного инвентаря располагаются рассредоточенно, поэтажно, вблизи убираемых помещений, а их площади определяются из расчета 4 м2 на каждые 1000 м2 убираемой площади пола.
4.5.19. Помещение для пожарного поста принимается площадью 25 м2 при вместимости трибун более 2000 мест и площадью 15 м2 при вместимости трибун от 1000 до 2000 мест. При вместимости трибун менее тыс. мест помещение пожарного поста не предусматривается.
Помещение пожарного поста размещается на первом этаже в удобной связи с наружным выходом и техническими помещениями.
4.5.20. Помещения для работников охраны общественного порядка предусматриваются в виде двух смежных комнат по 10 - 12 м2 каждая на демонстрационных сооружениях с трибунами вместимостью не менее 1500 зрителей. Они должны размещаться в удобной связи с трибунами, фойе и вестибюлем для зрителей.
4.5.21. Состав хозяйственных помещений - кладовых и складов для хранения спортивного оборудования и инвентаря и других складских помещений, мастерских (художников, столярной, слесарной, ремонта электро- и радиоаппаратуры, спортивного оборудования и инвентаря) и иных производственных и складских помещений определяется заданием на проектирование; площади складских помещений принимаются в зависимости от количества, габаритов и способов складирования.
Проектирование складских и производственных помещений должно отвечать требованиям СНиП 31-04 и СНиП 31-03, а для персонала, работающего в этих помещениях, должны предусматриваться санитарно-бытовые помещения в соответствии со СНиП 2.09.04.
4.5.22. В зданиях катков для зрителей предусматриваются курительные, площадь которых принимается из расчета 0,04 м2 на одно зрительское место, но не менее 10 м2. Смежное размещение курительных и санитарных узлов не рекомендуется.
4.5.23. Высота вспомогательных помещений в зависимости от архитектурно-планировочного решения и технологических требований, а также при размещении их в подтрибунном пространстве может приниматься:
- в помещениях гардеробной верхней и домашней одежды - 2,1 м;
- в остальных помещениях (кроме вестибюля) - 2,7 м.
Высота технических помещений принимается в зависимости от применяемого оборудования, а складских помещений и кладовых - от размеров и способов хранения складируемых предметов. Высоту складских помещений хранения трансформируемых мест партера рекомендуется принимать не менее 3 м.
4.5.24. На сооружениях, предназначаемых для проведения крупных соревнований, должна предусматриваться зона (холл, помещение), где возможно проведение кратких встреч журналистов (представителей СМИ) с участниками соревнований. Данная зона (микст-зона) располагается между выходом спортсменов на арену (место соревнований) и проходом из раздевальных и планировочно не должна препятствовать движению спортсменов к месту проведения соревнований и возвращению в раздевальные. Размеры микст-зоны (ориентировочно около 100 м2) должны обеспечивать размещение в ней до 30 журналистов, включая телекомментаторов с обслуживающим персоналом (при 6 - 8 телекамерах).
4.5.25. Состав, размеры и, частично, оборудование помещений для антидопингового контроля, в зависимости от основного предназначения сооружения (скоростной бег на коньках или командные спортивные игры), могут отличаться. Пункт антидопингового контроля для конькобежцев по составу и размерам помещений может быть минимизирован в связи с относительно небольшим количеством одновременно контролируемых участников соревнований (рисунок 4.7 а). Для контроля хоккеистов и фигуристов требуются помещения увеличенных размеров с более развитым составом сантехнического оборудования (рисунок 4.7 б). Помещения антидопингового контроля должны быть расположены вблизи раздевальных.
4.6.1. В сооружениях, предназначаемых для проведения соревнований, предусматриваются места для зрителей в виде трибун или балконов, а в многофункциональных залах катков - в виде партера.
4.6.2. Трибуны для зрителей проектируются, как правило, в стационарных конструкциях с местами для сидения; в отдельных случаях применяются трансформируемые или сборно-разборные трибуны. Целесообразно применение следующих типов трансформируемых трибун:
- бличеры - трибуны, состоящие из раздвигающихся секций телескопического типа;
- трибуны типа партер-трибуна.
Оба вида таких трибун имеют ограниченное число рядов (как правило, в пределах 8 - 10 рядов с местами для сидения). Их применение в каждом отдельном случае определяется конкретным характером их использования.
4.6.3. Трибуна-бличер, в виде выдвигающихся секций, имеет строго фиксированное местоположение (прикрепляется к стенам зала или к стационарной трибуне с поднятым над ареной первым рядом) и поэтому имеет ограниченное применение. Путем выдвижения различного числа отдельных секций возможно изменять вместимость этой трибуны, что важно при эксплуатации сооружения.
4.6.4. Партер-трибуна, монтируемая на передвижной платформе, легко перемещается в любом направлении по арене, обеспечивая требуемую проектом ее трансформацию. Изменяющийся углом наклона партер-трибуна позволяет использовать ее как обычный плоский партер, что очень важно при трансформации арены для проведения культурно-зрелищных и общественных мероприятий (митинг, концерт и др.).
4.6.5. Зонирование расположения зрительских мест на трибунах и построение профиля трибуны, а также определение местоположения наблюдаемой точки (фокуса) в зависимости от назначения зала по видам спорта приведены на рисунке 4.8.
4.6.6. Для обеспечения зрительного восприятия происходящего на арене, при расположении зрительских мест на балконе рекомендуется размещать на нем один ряд мест для сидения и один - для стояния из расчета 9 зрителей на 2 м длины балкона. Балкон устраивается, как правило, вдоль продольных стен зала и желательно так, чтобы проекция балкона оказывалась за пределами арены; балкон не должен также мешать размещению под ним спортивного оборудования.
4.6.7. При проектировании трибун следует применять следующие размеры зрительских мест:
- глубина ряда на стационарных трибунах 0,8 - 0,9 м (на бличерах допускается уменьшать до 0,75 м);
- ширина места для сидения - 0,45 м;
- глубина сидения на стационарных трибунах - 0,4 м (на бличерах допускается уменьшать до 0,35 м);
- высота сидения над уровнем пола прохода - 0,43 м.
4.6.8. Расчетное число зрительских мест в многофункциональных ледовых залах с устройством партера определяется как сумма мест в партере и на трибунах за вычетом мест, расположенных за пределами горизонтального угла 120° с вершиной на середине дальней стороны эстрады и на удалении от нее более 40 м. На рисунке 4.9 приведены данные о "потере" мест на трибунах различной конфигурации при аренах наиболее распространенных размеров и при размерах эстрады, приведенных в п. 3.9.3. В иных случаях определение "потерь" осуществляют, руководствуясь приведенными выше величинами удаления и горизонтального угла. Если "потери" зрительских мест на трибунах при проведении эстрадных концертов и установке партера превышают принятую вместимость партера, расчет вспомогательных помещений для зрителей ведется в проекте исходя из суммарной вместимости всех трибун, но без учета вместимости партера.
4.6.9. Зрительские места на трибуне разделяются на блоки, по границам которых устанавливаются стационарные, как правило, металлические ограждения; высота ограждения вдоль рядов зрительских мест принимается исходя из условий видимости, а у ограждений, устанавливаемых у боковых границ блоков (поперек рядов трибуны), - 0,9 - 1,0 м.
4.6.10. На трибунах, пол первого ряда которых расположен выше поверхности арены более чем на 0,25 м, вдоль прохода этого ряда предусматривается устройство ограждения высотой не менее 0,8 м. В этом случае для удобств движения зрителей вдоль первого ряда рекомендуется увеличивать ширину прохода.
По верху и по торцам трибун, если они не примыкают к стенам спортивного зала (катка), предусматриваются ограждения высотой не менее 1,2 м.
4.6.11. При разнице уровня пола смежных рядов трибуны 0,3 м и более у сидений предусматривается устройство спинок, возвышающихся над полом вышерасположенного смежного ряда не менее чем на 0,12 м.
4.6.12. Конструкцию сидений на трибунах рекомендуется принимать консольного типа с покрытием деревом или пластмассой. Наиболее распространенный тип сидений - в виде скамьи (в том числе со спинкой). Для достижения большего комфорта для зрителей желательно применение штампованных пластмассовых сидений в виде отдельных кресел (без подлокотников).
4.6.13. Применение сидений в виде кресел с подлокотниками не рекомендуется. На стационарных трибунах и в партере крытых катков предусматриваются места для инвалидов, передвигающихся на креслах-колясках, из расчета 2% общей вместимости зала до 1000 мест включительно. И по одному месту дополнительно на каждые последующие 100 мест.
4.6.14. Места для инвалидов на креслах-колясках предусматриваются в первом ряду трибун (партера); при этом в той части ряда, где расположены места для инвалидов, сиденья не устраиваются, а их роль выполняют кресла-коляски. Ширина подъезда инвалидов к своим местам принимается не менее 0,9 м, а при необходимости поворота кресла-коляски на 90° - не менее 1,1 м. Размер каждого места принимается равным 0,9 м ширины и 1,4 м длины.
4.6.15. На открытых сооружениях главная трибуна ледовой площадки, ориентированной север - юг, должна располагаться на восточной стороне.
5.1.1. Для размещения основного оборудования по обслуживанию ледовых полей необходимо предусматривать следующий состав помещений:
- машинный зал (холодильные агрегаты, насосы, емкостное оборудование, трубопроводы и арматура и т.д.);
- вентиляционную камеру (приточно-вытяжная установка, центральный кондиционер);
- электрощитовую (силовые щиты, щиты управления);
- площадку для расположения наружных теплообменных аппаратов (конденсаторы, градирни);
- помещение стоянки машин для заливки льда с ямой таяния ледовой крошки.
Площади всех помещений варьируются в зависимости от состава оборудования для конкретной системы и архитектурных решений.
Минимальная площадь машинного зала
110 м2.
110 м2.5.1.2. При проектировании крытых катков с искусственным льдом расположение помещений холодильных станций и холодильных машин, а также хладагента осуществляется в соответствии с требованиями СНиП 41-01.
5.1.3. Холодильное оборудование подбирается индивидуально для каждого катка. Возможно размещение холодильной установки в контейнере на открытом воздухе или внутри здания. Расстояния от помещений до автономных блоков не ограничены и также зависят от архитектурных решений.
Мощность холодильной установки подбирается исходя из размеров катка (в первую очередь кубатуры зала) и климатической зоны строительства.
5.2.1. Конструктивную основу ледовых полей (арен, площадок) составляют преимущественно трубные системы, среди которых выделяются три основных вида технологических плит:
- поле с высокопрочной бетонной охлаждающей плитой, полностью пластиковая трубная система (рисунок 5.1);
- поле с засыпкой из кварцевого песка или гранитной крошки, полностью пластиковая трубная система;
- мобильная система из трубных матов, монтирующихся на любом основании.

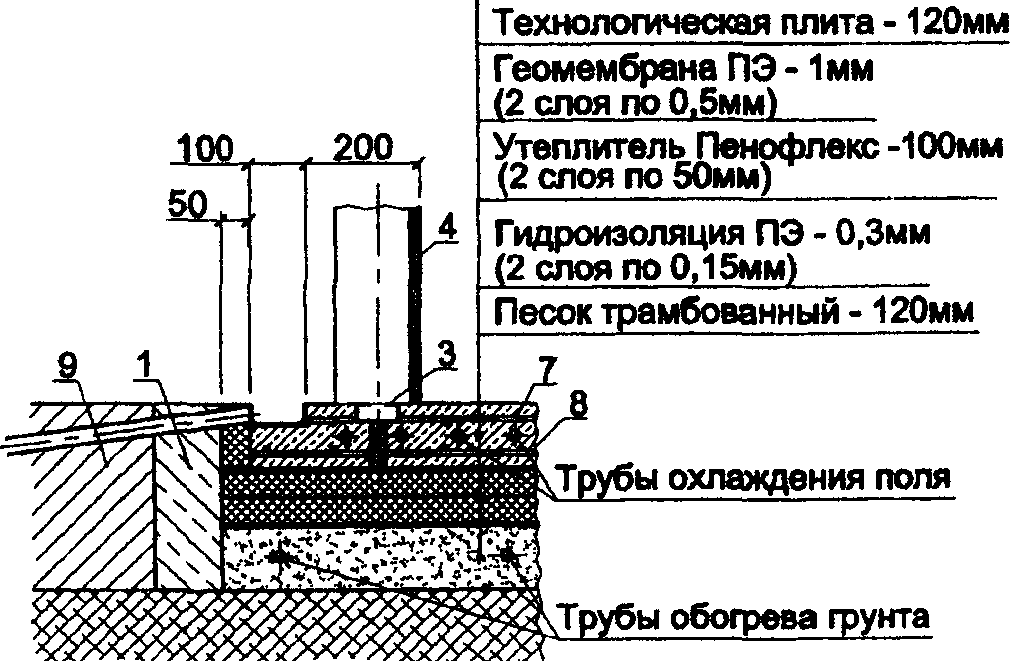

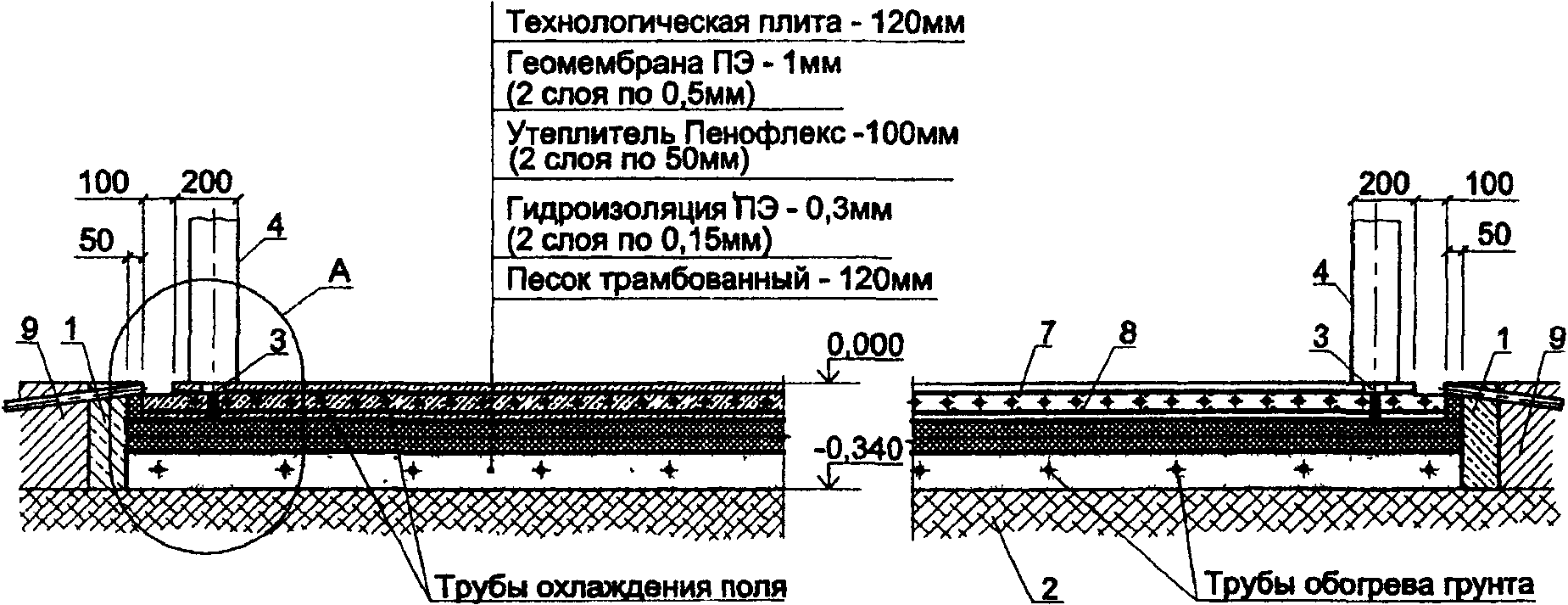

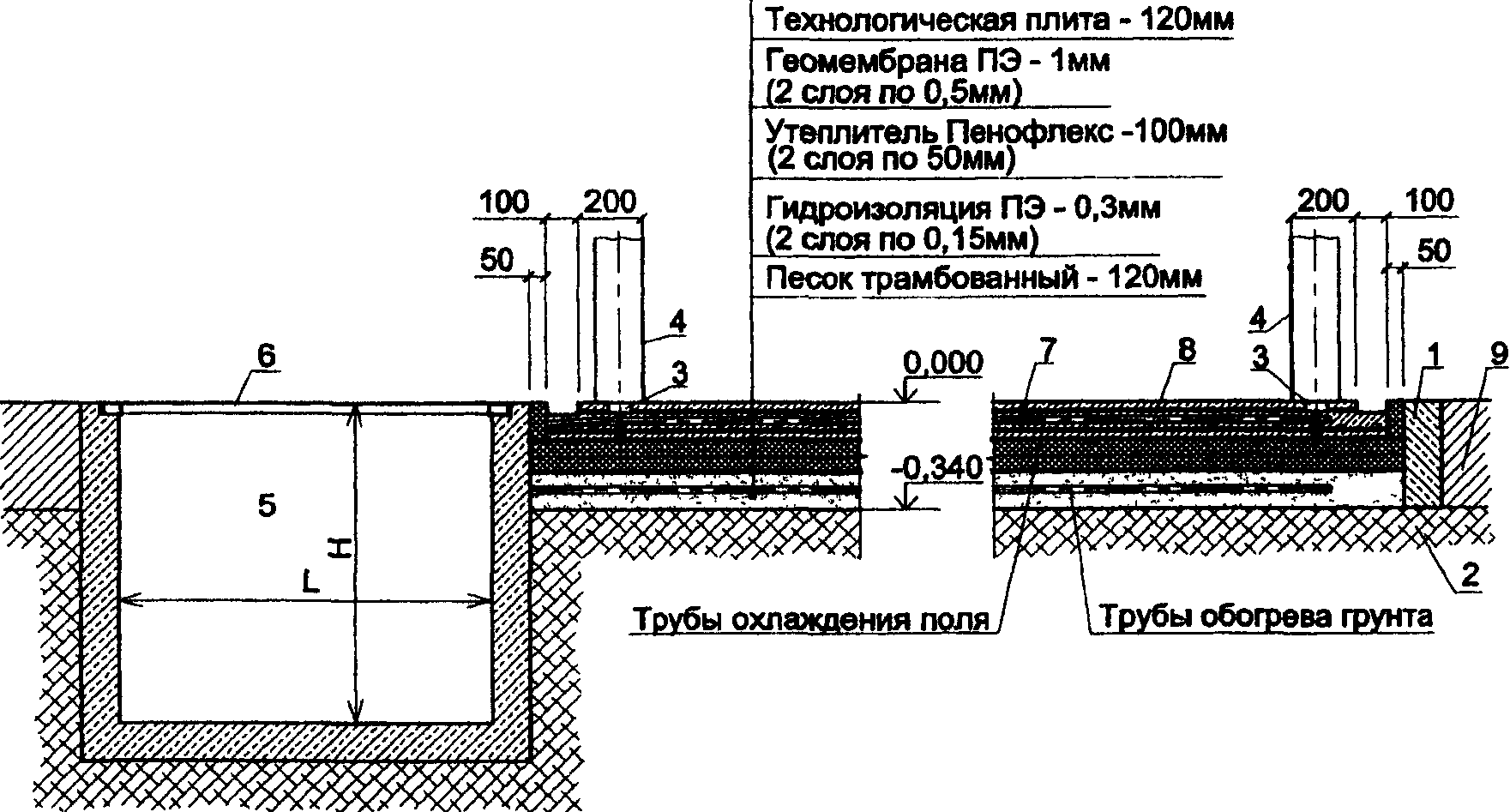

5.2.2. Бетонная охлаждающая плита является предпочтительным вариантом для многофункциональных ледовых дворцов, когда возникает необходимость использования поля безо льда. Отличается высокой стоимостью первоначальных капитальных вложений.
Охлаждающая плита включает полиэтиленовые трубы диаметром 25 мм с расстоянием между трубами 80 - 100 мм. Применяются полиэтиленовые трубы со сроком службы не менее 50 лет, которые позволяют использовать любые холодоносители, включая этиленгликоль и хлорид кальция. Под охлаждающей плитой предусматривается теплоизоляция от теплопритоков из грунта, выполняемая из экструдированного пенополистирола, и трубная система обогрева грунта (защита от промерзания).
5.2.3. Охлаждающая плита в песчаной засыпке предпочтительна при круглогодичном функционировании льда, а также для малобюджетных проектов. Энергетическая эффективность существенно выше, чем у бетонной плиты, а стоимость материалов и работ на 40 - 60% ниже, чем для бетона. Ледовое поле выполняется из полиэтиленовых труб диаметром 25 мм с расстоянием между трубами 80 - 100 мм. Трубы закрываются засыпкой из кварцевого песка или гранитной крошки слоем до 30 мм от их верхней поверхности.
5.2.4. Мобильная система из трубных матов предпочтительна для случаев кратковременного устройства льда. Высокую стоимость самой трубной системы компенсирует низкая стоимость строительных подготовительных работ. Маты из гибких трубок диаметром 14 мм, с межтрубным расстоянием 23 мм. Система укладывается на твердое основание, подключается к холодильной машине. Наморозка льда производится поверх трубок. После размораживания поля отсоединенные субколлекторы накрываются крышками и маты сворачиваются вместе с находящимся внутри холодоносителем на специальные оцинкованные катушки и убираются на склад хранения.
5.2.5. При возведении конструкций ледовых полей (площадок) необходимо учитывать следующее:
- коллекторы трубной системы поля и трубопроводы к холодильной машине выполняются из полиэтиленовых труб по трехтрубной схеме "Уравнитель давления Тишермана". Соединения выполняются стыковой сваркой, также используются фланцевые соединения. Возможно использование любых холодоносителей, включая этиленгликоль и хлорид кальция;
- не допускается укладка системы холодильных труб, в том числе замоноличенных в плиту из теплопроводного материала, на пучинистые грунты;
- конструкция и размеры охлаждающей плиты катка для хоккея должны обеспечивать возможность установки и крепления бортов, окаймляющих поле для игры;
- разность отметок в плоскости поверхности охлаждающей плиты катков с искусственным льдом не должна превышать 0,005 м;
- в универсальных спортивно-зрелищных залах с искусственным льдом должна обеспечиваться возможность создания ледяной поверхности разных размеров в соответствии с предусмотренной трансформацией арены;
- при расчете конструкции охлаждающей плиты и основания под нее следует учитывать дополнительную временную нагрузку на плиту от проезда машин по уходу за льдом и грузовых автомашин исходя из нормативной автомобильной нагрузки Н-10 (для нормального автомобиля);
- для отвода воды в канализацию должны предусматриваться каналы за пределами охлаждающей плиты;
- каналы, устраиваемые в крытых катках, должны перекрываться съемными щитами, верхняя поверхность которых должна быть заподлицо с полом зала катка (см. рисунок 5.1 б).
5.2.6. Конструктивная особенность так называемого силиконового льда дана в Приложении Г.
6.1.1. Все спортивные сооружения должны быть оборудованы системами отопления, вентиляции, кондиционирования, обеспечивающие соответствующую температуру, влажность и бактериальную обсемененность воздуха.
6.1.2. Расчетная температура и кратность обмена воздуха в спортивных сооружениях принимаются согласно таблице 6.1. Обеспечение указанных параметров внутреннего воздуха в спортивных залах с местами для более 800 зрителей и крытых катках с местами для зрителей во всех климатических районах, а также в спортивных залах с местами для 800 и менее зрителей в IV климатическом районе рекомендуется путем устройства систем кондиционирования воздуха. Выбор системы определяется технико-экономическим расчетом.
???????????????????????????????????????????????????????????????????????????
? Помещение ? Расчетная температура ? Кратность обмена воздуха ?
? ? воздуха, °C ? в 1 час, не менее ?
? ? ????????????????????????????????
? ? ? приток ? вытяжка ?
???????????????????????????????????????????????????????????????????????????
?1. Крытые катки ?18 <*> в холодный период?2, но не менее 80 м3/ч ?
?с местами для ?года при относительной ?наружного воздуха на одного ?
?зрителей ?влажности 30 - 45% и ?занимающегося и не менее ?
? ?расчетной температуре ?20 м3/ч на одного зрителя ?
? ?наружного воздуха ????????????????????????????????
? ?по параметрам Б. ? ? ?
? ?Не выше 26 (на катках - ? ? ?
? ?не выше 25) в теплый ? ? ?
? ?период года при ? ? ?
? ?относительной влажности ? ? ?
? ?не более 60% (на кат- ? ? ?
? ?ках - не более 55%) и ? ? ?
? ?расчетной температуре ? ? ?
? ?наружного воздуха ? ? ?
? ?по параметрам Б ? ? ?
???????????????????????????????????????????????????????????????????????????
?2. Крытые катки ? 14 <*> ? То же ?
?без мест для ? ? ?
?зрителей ? ? ?
???????????????????????????????????????????????????????????????????????????
?3. Хореографи- ? 18 <*> ? То же ?
?ческие классы ? ? ?
???????????????????????????????????????????????????????????????????????????
?4. Помещения для ? 16 <*> ? 2 ?3 (в мастерской?
?индивидуальной ? ? ?местные отсосы ?
?силовой и ? ? ?по заданию на ?
?акробатической ? ? ?проектирование)?
?подготовки, для ? ? ? ?
?индивидуальной ? ? ? ?
?разминки перед ? ? ? ?
?соревнованиями, ? ? ? ?
?мастерские ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?5. Гардеробная ? 16 ? - ? 2 ?
?верхней одежды ? ? ? ?
?для занимающихся ? ? ? ?
?и зрителей ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?6. Раздевальные ? 25 ?По балансу с ?2 (из душевых) ?
?(в том числе при ? ?учетом душевых? ?
?массажных и банях? ? ? ?
?сухого жара) ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?7. Душевые ? 25 ? 5 ? 10 ?
???????????????????????????????????????????????????????????????????????????
?8. Массажные ? 22 ? 4 ? 5 ?
???????????????????????????????????????????????????????????????????????????
?9. Камера бани ? 110 <**> ? - ?5 (периодичес- ?
?сухого жара ? ? ?кого действия ?
? ? ? ?при отсутствии ?
? ? ? ?людей) ?
???????????????????????????????????????????????????????????????????????????
?10. Помещения ? 18 ? 3 ? 2 ?
?для отдыха зани- ? ? ? ?
?мающихся, комнаты? ? ? ?
?инструкторского ? ? ? ?
?и тренерского ? ? ? ?
?состава, для ? ? ? ?
?судей, прессы, ? ? ? ?
?административного? ? ? ?
?и инженерно- ? ? ? ?
?технического ? ? ? ?
?состава ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?11. Санитарные ? ? ? ?
?узлы: ? ? ? ?
? общего пользо- ? 16 ? - ?100 м3/ч на ?
?вания (для ? ? ?1 унитаз или ?
?зрителей) ? ? ?писсуар ?
? для занимающихся? 20 ? - ?50 м3/ч на ?
?(при раздеваль- ? ? ?1 унитаз или ?
?нях) ? ? ?писсуар ?
? индивидуального ? 16 ? - ?25 м3/ч на ?
?пользования ? ? ?1 унитаз ?
???????????????????????????????????????????????????????????????????????????
?12. Умывальные ? 16 ? - ?За счет ?
?при санитарных ? ? ?санитарных ?
?узлах общего ? ? ?узлов ?
?пользования ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?13. Инвентарные ? 15 ? - ? 1 ?
?при залах ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?14. Помещение ? 10 ?По балансу ?10 (1/3 из ?
?для стоянки ? ?из зрительного?верхней и 2/3 ?
?машин по уходу ? ?зала ?из нижней зоны)?
?за льдом ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?15. Бытовые ? 18 ? 2 ? 3 ?
?помещения для ? ? ? ?
?рабочих, охраны ? ? ? ?
?общественного ? ? ? ?
?порядка ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?16. Помещение ? 18 ? - ? 2 ?
?пожарного поста ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?17. Помещения ? 16 ? - ? 2 ?
?(кладовые) для ? ? ? ?
?хранения ? ? ? ?
?спортивного ? ? ? ?
?оборудования ? ? ? ?
?и инвентаря, ? ? ? ?
?хозяйственных ? ? ? ?
?принадлежностей ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?18. Помещение ? 16 ? 4 ? 5 ?
?для холодильных ? ? ? ?
?машин ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?19. Помещение ? 22 ? 2 ? 3 ?
?для сушки ? ? ? ?
?спортивной одежды? ? ? ?
???????????????????????????????????????????????????????????????????????????
<*> В нерабочее время в этих помещениях следует предусматривать снижение температуры воздуха в пределах до 5 °C с учетом восстановления нормируемой температуры воздуха к началу рабочего времени. Выбор системы отопления в этих помещениях (воздушное, водяное и др.) определяется технико-экономическим обоснованием.
<**> Обеспечивается от самостоятельного источника энергии технологическим оборудованием заводского изготовления и отключающим устройством при повышении температуры в камере св. 110 °C.
6.1.3. В помещениях, не указанных в таблице, температуру воздуха и кратность воздухообмена следует принимать по требованиям соответствующих норм. Расчетное число зрителей в зале катка при проектировании систем вентиляции принимается исходя из 100% заполнения зрительских мест.
6.1.4. Расчетная температура воздуха приведена в таблице 6.1 для рабочего времени в холодный период года. В теплый период года температура в помещениях принимается в соответствии с требованиями СНиП 41-01 и ГОСТ 30494.
6.1.5. В период, когда крытые катки с местами для зрителей используются для учебно-тренировочных занятий (без присутствия зрителей), расчетная температура воздуха в них (в холодный период года) принимается как для залов крытых катков без мест для зрителей.
6.1.6. В залах крытых катков с местами для зрителей расчетная температура воздуха, приведенная в настоящей таблице для холодного периода года, может быть выдержана только в зоне размещения мест для зрителей, а в зоне нахождения занимающихся (соревнующихся) температура может приниматься такой, какая предусмотрена для спортивных залов и крытых катков без мест для зрителей соответственно.
6.1.7. Расчет воздухообмена в универсальных залах катков с местами для зрителей производится для следующих эксплуатационных режимов при функционировании:
- льда и мест для зрителей;
- мест для зрителей без использования льда;
- льда без использования мест для зрителей.
В спортивных залах (без искусственного льда) с местами для зрителей расчет воздухообмена рекомендуется производить для двух режимов - со зрителями и без них.
6.1.8. Самостоятельные системы приточной и вытяжной вентиляции предусматриваются для:
- залов крытых катков;
- душевых, раздевален занимающихся и массажных;
- служебных помещений для административного и инженерно-технического персонала, инструкторско-тренерского состава, бытовых помещений для рабочих;
- технических помещений (бойлерных и др.).
Удаление воздуха из зальных помещений крытых катков, как правило, предусматривается вытяжными системами с естественным побуждением.
6.1.9. Удаление воздуха из зальных помещений крытых катков с искусственным льдом, предусматриваемое вытяжными системами с естественным побуждением, рекомендуется осуществлять, используя обычные вентиляционные шахты, устанавливаемые непосредственно на кровле зала. Вытяжные шахты оборудуются утепленными клапанами с электроподогревом и дистанционным управлением, а также поддонами для сбора и удаления конденсата. К клапанам и поддонам обеспечивается удобный доступ обслуживающего персонала. Размеры внутреннего сечения шахт определяются по расчету с учетом гравитационного и ветрового напора и давления, создаваемого приточной вентиляцией.
Систему вытяжной вентиляции из санитарных узлов и курительных допускается объединять с системой вытяжной вентиляции из душевых.
6.1.10. В системах воздушного отопления зальных помещений, совмещенных с вентиляцией и кондиционированием воздуха, допускается применение рециркуляции воздуха. При этом объем подаваемого наружного воздуха не должен быть меньше указанного в таблице 6.1.
6.1.11. В зальных помещениях рециркуляционный воздух следует использовать в объеме, не превышающем установленные нормы, при этом рециркуляционный контур системы вентиляции и кондиционирования рекомендуется оснащать обеспыливающими фильтрами и устройствами обеззараживания воздуха с эффективностью инактивации микроорганизмов и вирусов не менее 95%.
6.1.12. В зданиях спортивных сооружений круглогодичного использования применяются системы центрального водяного отопления. Для помещений, в которые предусматривается в нерабочее время понижение внутренней расчетной температуры воздуха, подогрев его до нормируемых параметров рекомендуется осуществлять системами приточной вентиляции, которые в этот период используются как системы воздушного отопления. При соответствующем обосновании для отопления указанных помещений или их групп могут применяться только системы воздушного отопления.
6.1.13. В залах крытых катков с местами для зрителей рекомендуется предусматривать самостоятельные системы распределения воздуха для зоны размещения мест для зрителей и для зоны нахождения занимающихся (соревнующихся).
6.1.14. Помещения, предназначаемые для оборудования в них приточных систем и установок кондиционирования воздуха, рекомендуется размещать в подвальных или цокольных этажах (на грунте) так, чтобы протяженность трасс воздуховодов была минимальной.
6.1.15. Холодопроизводительность холодильных станций крытых катков с искусственным льдом принимается по летним нагрузкам с учетом параметров внутреннего воздуха, приведенных в таблице 6.1. Температура поверхности льда для расчета принимается минус 8 °C при толщине льда 50 мм. Разность температур поверхности льда в любых точках может составлять не более 0,5 °C.
6.1.16. При проектировании конфигурации оборудования катка следует принимать во внимание виды деятельности и интересы разных групп пользователей в соответствии с параметрами таблицы 6.2.
Таблица 6.2
???????????????????????????????????????????????????????????????????????????
? Деятельность ?Температура воздуха?Темпе-? Максимально ? Минимальное ?
? ?в помещении катка, ?ратура? допустимая ? поступление ?
? ? °C ?льда, ?относительная? наружного ?
? ?????????????????????°C ? влажность ? воздуха, ?
? ?Каток (на? Трибуна ? ? воздуха ? л/с / субъект, ?
? ? высоте ? (при ? ? в помещении ? не менее ?
? ? 1,5 м ?зрителях)? ? катка, % ? ?
? ?от льда) ? ? ? ? ?
???????????????????????????????????????????????????????????????????????????
?Хоккей ? ? ? ? ? ?
?- игра ? +6 ?+10 - +15? -5 ? 70 ?4 - 8 / зритель ?
?- тренировка ? +6 ? +6 - +15? -3 ? 70 ? 12 / игрок ?
???????????????????????????????????????????????????????????????????????????
?Фигурное ? ? ? ? ? ?
?катание ? ? ? ? ? ?
?- соревнование? +12 ?+10 - +15? -4 ? 70 ?4 - 8 / зритель ?
?- тренировка ? +6 ?+6 - +15 ? -3 ? 70 ? 12 / фигуристов ?
???????????????????????????????????????????????????????????????????????????
?Другое ? +18 ? +18 ? - ? - ? 8 / человек ?
???????????????????????????????????????????????????????????????????????????
6.2.1. Здания спортивных залов и крытых катков оборудуются системами хозяйственно-питьевого и противопожарного водопровода и канализации, присоединяемыми к наружным сетям населенного пункта или к собственному водозаборному узлу. В неканализированных районах предусматриваются местные очистные сооружения, состав которых и степень очистки согласовываются с местными органами санитарного надзора. Вода для хозяйственно-питьевых и технологических нужд в зданиях спортивных залов и катков должна удовлетворять требованиям СНиП 2.04.01.
6.2.2. Горячее водоснабжение предусматривается для обеспечения хозяйственно-бытовых и технологических нужд. Для сокращения потребления тепла на нужды горячего водоснабжения объектов, расположенных в районах с большой солнечной активностью, рекомендуется предусматривать устройство солнечных аккумуляторов, рассчитывая их на максимальный расход горячей воды. Горячая вода должна соответствовать требованиям СП 4723.
6.2.3. Подводка горячей воды предусматривается к душевым, кабинету врача, комнатам медицинской сестры и для оказания первой медицинской помощи, помещениям блока водных процедур медико-восстановительного центра, массажным, бытовым помещениям для рабочих, раздевальням для занимающихся, комнатам инструкторского и тренерского состава, умывальным при санитарных узлах для зрителей, помещениям для уборочного инвентаря, а также к другим помещениям в соответствии с технологическим заданием.
На технологические нужды горячая вода подается для подготовки поверхности льда катков, для буфетов, для ускорения таяния льда в каналах у охлаждающей плиты спортивно-демонстрационных и спортивно-зрелищных крытых катков (в ночное время) и в приямках для ледяной стружки в помещениях для стояния машин по уходу за льдом, а при устройстве контрастной ванны в бане сухого жара - для ее заполнения.
6.2.4. Устройство внутреннего хозяйственно-питьевого и противопожарного водопровода и нормы расхода воды в сутки и в часы максимального водопотребления, а также устройство канализации должны отвечать требованиям СНиП 2.04.01 с дополнительным учетом водопотребления на хозяйственно-питьевые нужды и на технологические нужды, приведенного в таблице 6.3.
Таблица 6.3
???????????????????????????????????????????????????????????????????????????
? Потребитель ?Расход воды? Режим ? Примечания ?
? ?в сутки, л ? потребления ? ?
???????????????????????????????????????????????????????????????????????????
?Создание ледяного покрытия ? ? ? ?
?катков на 1 м2 поверхности: ? ? ? ?
? первоначальная заливка и ? 50 ?Равномерно в ?Холодная вода ?
?наращивание слоя льда до ? ?течение 12 ч ? ?
?расчетной толщины (5 см) ? ? ? ?
? ????????????????????????????????????????????
? подготовка поверхности льда ? 0,5 ?5 раз в 1 сутки?Горячая вода ?
?<*> ? ? ? ?
???????????????????????????????????????????????????????????????????????????
<*> Рекомендуется использование воды с малой жесткостью - 0,5 - 1,0 мг x экв/л.
6.2.5. При подсчете максимальных часовых расходов воды занимающимися рекомендуется принимать укрупненные показатели (учитывающие технологию водопотребления и продолжительность смены), определяемые по формуле:
Qобщ. (гор) = (9 сут. общ. (гор) x n)/T,
где Qобщ. (гор) - часовой расход (общий или горячей воды);
9 сут. общ. (гор) - суточный расход (общий или горячей воды);
n - число занимающихся в 1 смену;
T - продолжительность смены в часах (при продолжительности смены менее 1 ч T принимается равной 1).
Максимальное секундное водопотребление принимается исходя из одновременной работы всех сеток в душевых при раздевальных.
Максимальный секундный сброс воды в канализацию принимается равным секундному водопотреблению при его величине более 8 л/с, а при меньшем водопотреблении к нему прибавляется максимальный расход одним прибором.
6.2.6. Водообмен в контрастных ваннах бань сухого жара предусматривается, как правило, с непрерывным протоком свежей воды (с дезинфекцией и подогревом); при этом продолжительность полного водообмена принимается не более 8 ч. Водообмен методом периодических наполнений и опорожнений ванны не допускается.
Температура воды в этих ваннах принимается в пределах до 20 °C.
6.2.7. При устройстве автоматического водяного пожаротушения следует руководствоваться требованиями НПБ 88 и НПБ 110, относя помещения спортивных корпусов к I группе по степени опасности развития пожара.
6.2.8. Расчетный расход воды на наружное пожаротушение для зданий залов крытых катков принимается в соответствии с требованиями СНиП 2.04.02.
При проектировании крытых залов катков с объемом зданий свыше указанных в табл. 6 СНиП 2.04.02 расход воды на наружное пожаротушение согласовывается с органами пожарной охраны и управлениями водопроводного хозяйства на стадии отвода земельного участка под строительство.
6.2.9. В санитарных узлах и душевых с количеством приборов свыше трех (унитазов, писсуаров или душевых сеток соответственно) предусматривается установка поливочных кранов диаметром 20 мм с подводкой холодной и горячей воды, а также устанавливаются трапы для отвода стоков диаметром 100 мм.
6.2.10. В душевых при раздевальных для занимающихся трапы для отвода стоков диаметром 100 мм устраиваются из расчета один трап не более чем на 3 сетки. В душевых при комнатах инструкторского и тренерского состава и при бытовых помещениях для рабочих рекомендуется устанавливать душевые поддоны.
6.2.11. Поливочные краны диаметром 50 мм с подводкой холодной и горячей воды устанавливаются в помещении для машин по уходу за льдом. По периметру ледяного поля, исходя из радиуса обслуживания не более 30 м, устанавливаются поливочные краны диаметром 50 мм с подводкой холодной воды. Вода от таяния льда и снежной стружки при отсутствии наружной дождевой канализации отводится в бытовую канализацию.
6.2.12. В уборных для занимающихся и зрителей устанавливаются напольные керамические унитазы или напольные чаши со смывным краном.
и слаботочные устройства
6.3.1. Искусственное освещение предусматривается во всех помещениях и на участках территорий сооружений катков, предназначаемых для прохода людей и движения транспорта. При проектировании электрооборудования сооружений катков необходимо руководствоваться требованиями СНиП 23-05, СНиП 3.05.06, СП 31-110, ВСН 1-73 и другими нормативными документами.
6.3.2. Уровень освещенности залов крытых катков в зависимости от назначения по виду (видам) спорта должен приниматься в соответствии с Нормами электрического освещения спортивных сооружений (ВСН 1-73) по таблице 6.4.
Таблица 6.4
Требования различных видов спорта к освещению
???????????????????????????????????????????????????????????????????????????
? Виды спорта ? Горизонтальное освещение ? Равномерность освещения ?
? ? E , лк ? K = E /E ?
? ? средн ? нер гор.макс средн ?
? ????????????????????????????????????????????????????????
? ?Тренировка ? Соревнование ? Тренировка ?Соревнование ?
???????????????????????????????????????????????????????????????????????????
?Бег на коньках ? 200 ? 500 ? 1:2 ? 1:1,4 ?
???????????????????????????????????????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????
?Катание на коньках? 100 <***> ? 1:3 ?
???????????????????????????????????????????????????????????????????????????
? При телепередачах вертикальная освещенность E на высоте 1 м:?
? верт ?
?от 800 лк до 1400 лк (при цифровом телевидении E в сторону главной?
? верт ?
?телекамеры - 2000 лк). При этом на трибунах должна быть предусмотрена?
?вертикальная освещенность от 30% E - на передних рядах, до 10%?
? верт.норм ?
?E - на верхних рядах). ?
? верт.норм ?
???????????????????????????????????????????????????????????????????????????
6.3.3. При проектировании осветительной установки, обеспечивающей уровни освещенности, требующиеся для проведения цветных телепередач, необходимо из общего числа светильников выделять приборы, обеспечивающие нормируемые уровни освещенности, предусмотренные в таблице 6.5. Управление этими приборами предусматривается отдельно от остальных приборов осветительной установки.
Освещаемый объект | Наименьшая освещенность, лк | Плоскость или зона, в которой нормируется освещенность |
1. Спортивная арена (фигурное катание, хоккей с шайбой, шорт-трек, конькобежные дорожки) | 1000 | Вертикальная, на высоте 1 м в направлении главной телевизионной камеры |
2. Трибуна | 50 | Горизонтальная освещенность на зрительских местах |
6.3.4. Коэффициент запаса осветительных установок принимается 1,5 (для телевизионного освещения - 1,25). Источники света принимаются со сплошным или близким к сплошному спектром излучения с цветовой температурой, как правило, 5600 - 6000 К. Отношение горизонтальной освещенности спортивной арены к вертикальной принимается не более 3:1.
6.3.5. Неравномерность освещенности трибуны (с плавным переходом от одного уровня к другому) допускается не св. 1:3 (в сторону снижения от приведенного в таблице). Освещенность зон показа зрителей на трибуне крупным планом принимается увеличенной до 750 лк. Эти зоны определяются заданием на проектирование в пределах до 20% площади трибуны.
6.3.6. Электроприемники спортивных сооружений по надежности электроснабжения относятся к следующим категориям.
В спортивных залах и катках без мест для зрителей или при их числе менее 300:
- при числе занимающихся 120 чел. и менее в смену все электроприемники III категории;
- при числе занимающихся более 120 чел./смену светильники аварийного и эвакуационного освещения, электродвигатели пожарных насосов, автоматическая пожарная сигнализация и система дымоудаления II категории;
- остальные электроприемники - III категории.
В спортивных залах и катках, предназначаемых только для занятий с детьми, светильники аварийного и эвакуационного освещения, электродвигатели пожарных насосов, автоматическая пожарная сигнализация и система дымоудаления - I категории.
ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: глава VII-2 ПУЭ отсутствует. Вероятно, имеется в виду глава 7-2. |
Надежность электроснабжения электроприемников крытых спортивных сооружений с числом мест для зрителей 300 и более определяется согласно главе VII-2 ПУЭ.
6.3.7. Уровень средней горизонтальной освещенности трибун для зрителей принимается 50 лк. Для освещения спортивных залов и крытых катков, как правило, применяются газоразрядные лампы; при этом коэффициент пульсации освещенности принимается равным 10%. При необходимости плавного регулирования светового потока, а также в случаях невозможности или технико-экономической нецелесообразности применения газоразрядных источников света допускаются, а при уровнях освещенности менее 30 лк используются, как правило, лампы накаливания.
В зданиях спортивных сооружений в соответствии с требованиями норм предусматривается эвакуационное освещение.
6.3.8. Для ограничения слепящего действия светильников при освещении зальных помещений показатель ослепленности принимается не более 60.
При применении газоразрядных источников света допускается управление освещением осуществлять тремя - четырьмя ступенями.
6.3.9. В зданиях залов крытых катков предусматриваются:
- радиофикация от радиотрансляционной сети населенного пункта;
- телефонизация от АТС населенного пункта;
- электрочасификация (при установке не менее десяти электровторичных часов).
6.3.10. При проектировании залов катков необходимо предусматривать обеспечение осветительной установкой всех режимов освещения в соответствии с нормами освещенности. Предусматривается также специальное освещение эстрады, обеспечивающее технологические требования проводимых на эстраде зрелищных мероприятий. Управление освещением универсальных спортивных залов или катков предусматривает включение осветительных установок в соответствии с трансформацией зала (катка).
6.3.11. На спортивных сооружениях, предназначаемых для соревнований республиканского и более высокого масштаба, как правило, дополнительно предусматриваются оперативно-служебная телефонная связь между помещениями судейской коллегии и местами нахождения отдельных судейских бригад, а также с помещением дежурного медицинского персонала; установка информационной и регистрирующей аппаратуры; местная АТС для связи между отдельными помещениями; радио- и телевизионные передачи со спортивного сооружения. В устройствах связи и сигнализации применяются оборудование и материалы серийного производства, соответствующие требованиям ГОСТов или технических условий.
6.3.12. При эстрадных выступлениях и балете на льду рекомендуется иметь системы, обеспечивающие:
- оперативную связь помощника режиссера с персоналом, обслуживающим эти выступления (осветители, дирижер и т.д.);
- трансляцию с эстрады в артистические;
- вызов помощником режиссера артистов на эстраду.
Предусматриваемая система звукоусиления предназначается для обеспечения необходимым уровнем громкости зрителей на трибунах и спортсменов, находящихся на арене. С учетом шума трибун номинальный уровень громкости повышают на 10 - 15 дБ. Громкоговорители (звуковые колонки) для систем звукоусиления устанавливаются вдоль трибун, на низких опорах так, чтобы они не мешали зрителям следить за ходом соревнований.
6.3.13. В помещениях хореографических классов предусматриваются звуковая подача информации и звуковоспроизведение музыки для занимающихся.
В раздевальных для занимающихся устанавливаются звуковые колонки небольшой мощности (2 Вт) для оповещения о ходе соревнований и своевременного вызова. При звукоусилении в многофункциональных и спортивно-демонстрационных залах катков громкоговорители, объединяемые в отдельные группы, устанавливаются на ходовых мостиках, каждая группа обеспечивает звукоусиление той или иной программы (эстрадные выступления, балет на льду, хоккей, фигурное катание и т.д.). Конструкция крепления громкоговорителей в зальных помещениях предусматривается обеспечивающей поворот их в двух плоскостях (вертикальной и горизонтальной), что необходимо при настройке системы звукоусиления. При эстрадных выступлениях для подключения выносных громкоговорителей, устанавливаемых на эстраде, предусматриваются коробки с разъемами. Месторасположение шкафов и коробок с разъемами для подключения микрофонов в зальном помещении определяется в зависимости от их назначения (эстрадные выступления, спортивные соревнования, балет на льду).
6.3.14. Если в зданиях согласно СНиП 3.05.06 требуется устройство молниезащиты, то вводные трубостойки проводного вещания, располагаемые на кровле, подсоединяются к молниезащитной сетке. Если молниезащита отсутствует, то трубостойки заземляются на самостоятельный контур.
6.3.15. Аппаратная системы звукоусиления в залах крытых катков располагается так, чтобы из нее обеспечивалась при спортивных соревнованиях прямая видимость всей арены, а при зрелищных мероприятиях - эстрады или ледяной площадки балета на льду. Площадь звукоаппаратной в спортивно-демонстрационных и многофункциональных залах катков рекомендуется принимать 25 - 30 м2, а окно в зальное помещение (с раздвижным стеклами) размером 2,5 x 0,8 м; в других залах и катках с местами для зрителей площадь звукоаппаратной рекомендуется принимать 10 - 12 м2, а размер окна - не менее 1,5 x 0,8 м.
Для прокладки проводов и кабелей по периметру аппаратной звукоусиления предусматривается подпольный канал. Размер канала определяется количеством кабелей и проводов, прокладываемых в нем.
6.3.16. В спортивных залах и катках, оборудованных светоинформационным табло, предусматриваются помещение для размещения силового оборудования и аппаратная датчиков табло. Помещение с силовым электрооборудованием располагается как можно ближе к светоинформационному табло, а его размеры определяются в зависимости от принятого типа табло. Аппаратная датчиков табло располагается так, чтобы из нее была обеспечена видимость табло, а ее площадь принимается не менее 14 м2.
6.4.1. Акустика в залах с ледовым покрытием - время послезвучия в верхней части помещения от 500 Гц не должно превышать 6 сек. Время послезвучия следует доводить до 4 сек. Это может быть достигнуто специальным акустическим покрытием помещения.
Для спортивных залов и катков рекомендуется принимать, как правило, средние показатели зоны, но не выше верхней границы, являющейся предельно допустимой.
На частотах ниже 500 Гц время реверберации допускается увеличивать на 15 - 20%.
Уровень звука от внешних источников (в том числе от работы систем санитарно-технического и инженерного оборудования), проникающего в эти помещения, рекомендуется принимать по таблице 6.6.
Таблица 6.6
Помещения | Уровень звукового давления, дБ, при среднегеометрической частоте октавных полос, Гц | Уровень звука, дБА | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
Спортивные залы крытых катков и хореографические классы | 71 | 61 | 54 | 49 | 45 | 42 | 40 | 38 | 50 |
6.4.2. Для предотвращения влияния внешних источников шума помещение для отдыха спортсменов и занимающихся, тренерские и помещения судей, помещения медицинского обслуживания, дикторские и комментаторские кабины рекомендуется располагать на удалении от помещений вентиляционных камер, машинных залов кондиционеров, насосных и других источников шума.
В залах крытых катков для учебно-тренировочных занятий, а также спортивно-демонстрационных и многофункциональных залах катков устройство звукопоглощающих потолков рекомендуется независимо от акустического расчета.
6.4.3. При проектировании зальных помещений с выпуклыми (купольными, сводчатыми, арочными) покрытиями для избегания концентрации звуковой энергии и фокусировки звука рекомендуется, чтобы радиус кривизны не менее чем в два раза был больше высоты помещения.
В зальных помещениях без мест для зрителей независимо от формы покрытия при отношении длины помещения к его высоте, равном 5 и менее, акустические устройства могут не предусматриваться.
6.4.4. В спортивно-демонстрационных и многофункциональных залах катков предусматривать кинопоказ, как правило, не рекомендуется. При необходимости предусматривать коммерческий кинопоказ планировочное решение и интерьер зала должны проектироваться с учетом акустических требований, а разработка акустических мероприятий должна осуществляться специалистом-акустиком.
6.4.5. Для защиты мягкой фактуры звукопоглощающих материалов от механического повреждения применяются акустически прозрачные экраны (перфорированные плиты, отверстия в которых составляют не менее 20% поверхности, металлические сетки с ячейками 5 x 5 см и др.).
6.4.6. Звукопоглощающие материалы, рекомендуемые для применения, качество акустических облицовок приведены в таблице 6.7.
Таблица 6.7
Материал | Плотность, кг/м3 |
Супертонкое щелочное стекловолокно | 15 - 20 |
Ультратонкое и супертонкое щелочное стекловолокно | 8 - 10 |
Супертонкое штапельное базальтовое волокно | 20 - 25 |
Холст СТВ | 8 - 10 |
7.1. При проектировании зданий и сооружений, включающих помещения физкультурно-спортивных залов, следует обеспечивать безопасность занимающихся с учетом применяемых строительных конструкций и материалов, объемно-планировочных решений зданий, состава и назначения дополнительных групп помещений и т.д. Для этого следует учитывать требования СНиП 21-01, СНиП 2.08.02, ГОСТ 12.1.004.
Не допускается проектировать здания IV и V степеней огнестойкости для занятий инвалидов.
Параметры путей эвакуации зданий физкультурно-оздоровительных учреждений должны соответствовать требованиям, изложенным в СНиП 21-01, СНиП 35-01 и СНиП 2.08.02.
7.2. Площадь физкультурно-спортивных залов должна соответствовать параметрам, указанным в таблице 1 п. 1.14* СНиП 2.08.02. Если площадь зала превышает установленную в таблице 1, то между зальным и другими помещениями следует предусматривать противопожарные стены или перегородки 1-го типа и необходимо иметь не менее двух эвакуационных выходов.
При применении трансформируемых перегородок в зальных помещениях следует предусматривать эвакуационные выходы из каждой разделяемой части.
7.3. Степень огнестойкости зданий с физкультурно-спортивными помещениями не должна быть ниже степени огнестойкости здания, к которому они пристраиваются.
При размещении сооружений физкультурно-оздоровительных учреждений в блоках, пристраиваемых к общеобразовательным школам, необходимо отделить их функционально, а также противопожарными перегородками 1-го типа и перекрытиями 3-го типа. Заполнение проемов в противопожарных преградах выполняется в соответствии с требованиями СНиП 21-01 и СНиП 2.08.02.
7.4. Конструкции и материалы покрытия пола спортзала должны соответствовать по пожарно-техническим характеристикам п. 6.25* СНиП 21-01:
для зала без зрителей - аналогично покрытию пола в общих коридорах и холлах - В2, РП2, Д3, Т2;
для зала, где занимаются инвалиды или есть зрители, - аналогично покрытию пола в вестибюле - Г2, РП2, Д2, Т2.
7.5. Материалы для обшивки (в том числе акустической) стен и потолков в зальных помещениях физкультурно-спортивного назначения следует принимать со следующими пожарно-техническими характеристиками:
- каркас для подвесных потолков - НГ;
- обрешетка или каркас стен - Г2*;
- облицовка стен и потолков - Г3.
7.6. В отделке стен и потолков помещений для физкультурно-оздоровительных занятий инвалидов, а также помещений, где могут находиться дети, следует применять материалы со следующими пожарно-техническими характеристиками: Г1, В1, Д2 и Т2.
7.7. Система средств оповещения об опасности должна быть комплексной и соответствовать СНиП 35-01, НПБ 104.
Блок зрительских мест - группа мест, с которых зрители эвакуируются по общему проходу в одном направлении и с одинаковым на всем протяжении прохода видом пути (горизонтальный, пандус, лестницы вниз или вверх).
Вспомогательные помещения - помещения, предназначаемые для обслуживания занимающихся, зрителей, а также необходимые для обеспечения эксплуатации сооружения.
Каток с искусственным льдом - сооружение, включающее горизонтальную(ые) плоскость(ти), имеющую(ие) искусственное ледяное покрытие и различные вспомогательные, бытовые и административные помещения, а также, во многих случаях, трибуны для зрителей.
Ледовое поле - горизонтальная плоскость, имеющая искусственное ледяное покрытие различных размеров.
Ледовая площадка - площадка, представляющая собой ледовое поле, размеры которого определяются заданными функциональными процессами.
Люк - проем в гребенке трибуны, предназначаемый для входа зрителей на трибуну и выхода с нее, а также для связи вспомогательных помещений, размещаемых в подтрибунном пространстве, с трибуной и ареной.
Многофункциональные сооружения катков - сооружения (здания), размеры, архитектурные и конструктивные решения которых позволяют проводить мероприятия различного функционального назначения, включая эстрадные концерты и различные общественные мероприятия, с трибунами для зрителей.
Основные помещения - помещения, предназначаемые для непосредственного проведения в них учебно-тренировочных занятий или соревнований.
Площадки (поле) для игры - часть пола зала (арены) для того или иного вида спортивных соревнований, ограниченная наружными линиями разметки.
Размер арены для соревнований - габариты зоны, включающие игровое поле или беговую дорожку, зону безопасности и обходное пространство первого ряда кресел.
Размер игрового поля - ледовая площадка в границах разметки для проведения соревнований и тренировок. Толщина размеченных граничных линий может входить в габариты площадки (уточняется по каждому виду спортивных мероприятий).
Специализированный спортивный каток - каток, предназначаемый для учебно-тренировочных занятий и (или) соревнований по одному из видов спорта.
Спортивно-демонстрационный каток - сооружение (здание), предназначенное для проведения спортивных соревнований или по одному виду спорта (специализированный), или для нескольких различных видов (универсальный), с трибунами для зрителей.
Учебно-тренировочный каток - сооружение (здание), предназначенное для проведения тренировочных занятий (тренировок) по одному или нескольким видам спорта, без трибуны или с трибунами (как правило, трансформируемыми) для специалистов и небольшого числа учащихся и зрителей.
Универсальный спортивный зал катка - каток, предназначаемый для попеременных занятий и (или) соревнований по различным видам спорта.
ТЕРРИТОРИИ СООРУЖЕНИЯ
???????????????????????????????????????????????????????????????????????????
? Зоны (участки) ? Размеры ? Примечания, дополнительные ?
? ? площади ?требования или рекомендации ?
???????????????????????????????????????????????????????????????????????????
?Пункты въезда и выезда ? ?По периметру территории или ?
?транспортных средств (со ? ?в зонах досмотра ?
?стороны служебных входов): ? ? ?
? пункты въезда/выезда ? 6 м2 ?Ширина ворот - 6 м ?
?спортсменов ? ? ?
? ?????????????????????????????????????????????
? пункты въезда/выезда ? То же ?То же ?
?для экстренных служб ? ? ?
? ?????????????????????????????????????????????
? пункты въезда/выезда ? " ?" ?
?для телевидения ? ? ?
? ?????????????????????????????????????????????
? пункты въезда/выезда ? " ?" ?
?для разгрузки/погрузки ? ? ?
???????????????????????????????????????????????????????????????????????????
?КПП для проверки пропусков ?По заданию на ?С внешней стороны периметра ?
?на транспортные средства ?проектирование?территории объекта ?
???????????????????????????????????????????????????????????????????????????
?КПП для посетителей с ? То же ?На территории объекта. ?
?билетами или имеющих ? ?Оборудуются металлоискате- ?
?аккредитацию, в том числе: ? ?лями, столами для вещей, ?
? ? ?сканерами ?
? ?????????????????????????????????????????????
? зона (зоны) проверки биле- ? 3 - 9 м2 ?На территории участка ?
?тов - после металлоискателей ? каждая зона ?объекта на расстоянии 12 м ?
?перед входом в сооружение ? ?от металлоискателей на 2 м ?
? ? ?вглубь ?
? ?????????????????????????????????????????????
? для спортсменов, в т.ч. ?Не менее 18 м2? ?
?команд ? ? ?
? ?????????????????????????????????????????????
? для технических делегатов ? То же ?Возможно совмещение со ?
?и судей ? ?входом для спортсменов и ?
? ? ?членов "Олимпийской семьи" ?
? ?????????????????????????????????????????????
? для членов "олимпийской ? То же ?Возможно совмещение со ?
?семьи" ? ?входом для СМИ ?
? ?????????????????????????????????????????????
? для телевидения ? То же ?Крытый КПП; прямой проход ?
? ? ?к зоне ТВ ?
? ?????????????????????????????????????????????
? для журналистов и фотографов? То же ?Желательно устройство ?
? ? ?отдельного входа вблизи ?
? ? ?зоны прессы и медиа-центра ?
? ?????????????????????????????????????????????
? для рабочих и служащих ? " ? ?
? ?????????????????????????????????????????????
? для зрителей и спонсоров ? " ?Из расчета один КПП на ?
? ? ?10000 посетителей ?
? ?????????????????????????????????????????????
? уборные в зоне КПП ? 1 кабина ?По внешнему периметру ?
? ? на 2000 ?ограждения объекта ?
? ? посетителей ? ?
? ?????????????????????????????????????????????
? специальный КПП для ?По заданию на ?Вблизи с основным КПП ?
?аккредитованного контингента ?проектирование?для зрителей ?
? ?????????????????????????????????????????????
? зона специального устройства?Не менее 50 м2?Размещение - по условиям ?
?для сканирования вещей ? ?планировочного решения ?
?(сумок, оборудования), ? ? ?
?вносимых на территорию ? ? ?
?объекта ? ? ?
???????????????????????????????????????????????????????????????????????????
?Зона досмотра транспортных ? 600 - 800 м2 ?На максимальном расстоянии ?
?средств: ? ?от спортивных сооружений ?
? ?????????????????????????????????????????????
? участок очереди на досмотр ? 180 м2 ? ?
? ?????????????????????????????????????????????
? резервный участок очереди ? 140 м2 ? ?
?на досмотр (для большегрузных? ? ?
?машин) ? ? ?
? ?????????????????????????????????????????????
? пропускной пункт ? 150 м2 ?Оборудуется сканерами ?
? ?????????????????????????????????????????????
? участок пропускного пункта ? 70 м2 ? ?
?для грузовиков ? ? ?
? ?????????????????????????????????????????????
? платформы досмотра ? 1,2 x 1,2 м, ?Количество - по заданию ?
? ? высотой 4 м ?на проектирование ?
? ? каждая ? ?
? ?????????????????????????????????????????????
? офис сотрудников зоны ? 15 м2 ? ?
?досмотра ? ? ?
? ?????????????????????????????????????????????
? уборные ? 3 м2 ? ?
???????????????????????????????????????????????????????????????????????????
?Выходы для пеших посетителей ? ? ?
?с территории объекта к ? ? ?
?парковкам транспортных ? ? ?
?средств и остановкам ? ? ?
?общественного транспорта: ? ? ?
? для аккредитованного ?Ширина выходов?Размещение - в каждой зоне ?
?контингента ? 1 - 3 м ?досмотра. Могут использо- ?
? ? ?ваться как дополнительный ?
? ? ?выезд для служебных ?
? ? ?транспортных средств ?
? ?????????????????????????????????????????????
? для зрителей ? 6 м2; ширина ?Размещение - по направлению ?
? ? выходов 6 м ?к остановкам общественного ?
? ? ?транспорта ?
? ?????????????????????????????????????????????
? для рабочих и служащих ?По заданию на ?Размещение - на выходе ?
? ?проектирование?из рабочей зоны ?
???????????????????????????????????????????????????????????????????????????
?Управление транспортом: ? ? ?
? офис менеджера ? 25 - 50 м2 ?За периметром участка ?
? ? ?объекта. Возможно использо- ?
? ? ?вание мобильных помещений ?
? ?????????????????????????????????????????????
? зона отдыха водителей ? 80 - 150 м2 ?То же ?
? ?????????????????????????????????????????????
? уборные для сотрудников ?По заданию на ?" ?
?транспортного отдела ?проектирование? ?
???????????????????????????????????????????????????????????????????????????
?Двор для хранения дорожного ?Не менее 20 м2?Может размещаться на ?
?инвентаря и оборудования ? ?территории зоны логистики ?
???????????????????????????????????????????????????????????????????????????
?Зона (зоны) посадки/высадки ?Количество ?Вблизи входов для зрителей ?
?посетителей: ?зон - по ? ?
? ?заданию на ? ?
? ?проектирование? ?
? ?????????????????????????????????????????????
? для спортсменов ? 170 м2 ?Не включая зону разворота ?
?индивидуальных видов ? (каждая) ?транспортных средств ?
? ?????????????????????????????????????????????
? для спортивных команд ? 100 м2 ?То же ?
? ? (каждая) ? ?
? ?????????????????????????????????????????????
? для "олимпийской семьи" ?50 м2 (каждая)?" ?
? ?????????????????????????????????????????????
? для представителей СМИ ? 170 м2 ?" ?
? ? (каждая) ? ?
? ?????????????????????????????????????????????
? для зрителей и служащих ? 120 м2 ?" ?
? ? (каждая) ? ?
? ?????????????????????????????????????????????
? для спонсоров ? 120 м2 ?" ?
? ? (каждая) ? ?
???????????????????????????????????????????????????????????????????????????
?Парковки для транспортных ? ?На территории охраняемых ?
?средств аккредитованных групп? ?участков объекта; вблизи ?
?посетителей: ? ?аккредитованных зон ?
? ?????????????????????????????????????????????
? для членов "олимпийской ?32 м2 (каждая)? ?
?семьи" ? ? ?
? ?????????????????????????????????????????????
? для телевидения ?32 м2 (каждая)? ?
? ???????????????? ?
? для прессы ?32 м2 (каждая)? ?
? ?????????????????????????????????????????????
? для службы безопасности ?32 м2 (каждая)?В данной зоне может ?
? ????????????????предусматриваться парковка ?
? для экстренных служб ?50 м2 (каждая)?машин VIP-персон ?
???????????????????????????????????????????????????????????????????????????
?Зона управления участком ? ?Размещение - на территории ?
?(техническое обслуживание ? ?объекта, частично в крытых ?
?сооружений, обеспечение ? ?помещениях; удобный доступ ?
?технической безопасности): ? ?в различные зоны. Возможно ?
? ? ?совмещение с зоной ?
? ? ?логистики ?
? ?????????????????????????????????????????????
? рабочая зона ? 60 м2 ?Помещение ?
? ?????????????????????????????????????????????
? кабинет менеджера и его ? 12 м2 ?То же ?
?ассистента ? ? ?
? ?????????????????????????????????????????????
? кабинет администратора ? 12 м2 ?" ?
?(с хранением документации, ? ? ?
?ключей и т.д.) ? ? ?
? ?????????????????????????????????????????????
? ожидальная (для дежурных ? 24 м2 ?" ?
?сотрудников, ожидающих вызова? ? ?
?на работы) ? ? ?
? ?????????????????????????????????????????????
? кладовая ? 12 м2 ?" ?
? ?????????????????????????????????????????????
? рабочая зона строительного ? 30 м2 ?Возможно использование ?
?отдела (место совещаний, ? ?мобильного сооружения ?
?офис, переговорная) ? ? ?
? ?????????????????????????????????????????????
? кладовая для хранения ? 50 м2 ?То же ?
?материалов и инструмента ? ? ?
? ?????????????????????????????????????????????
? склад/рабочий участок ? 80 м2 ?Крытое помещение ?
?(хранение материалов для ? ? ?
?мелких работ в интерьере, ? ? ?
?проведение некоторых мелких ? ? ?
?работ) ? ? ?
? ?????????????????????????????????????????????
? контейнерная площадка ? 60 м2 ?То же ?
? ?????????????????????????????????????????????
? зона (участок) ? 50 м2 ?Открытая площадка ?
?погрузки/выгрузки тяжелых ? ? ?
?стройматериалов ? ? ?
? ?????????????????????????????????????????????
? двор для хранения ? 50 м2 ?То же ?
?крупногабаритных элементов ? ? ?
?конструкций и материалов ? ? ?
? ?????????????????????????????????????????????
? парковка для специальной ? 90 м2 ?" ?
?мобильной техники ? ? ?
? ?????????????????????????????????????????????
? уборные для сотрудников ? 3 м2 ?На территории хозяйственной ?
?строительного отдела ? ?зоны ?
? ?????????????????????????????????????????????
? кладовая крупногабаритных ? 18 м2 ?Возможно размещение в зоне ?
?электроматериалов ? ?логистики ?
? ?????????????????????????????????????????????
? кладовая электрического ? 9 - 12 м2 ? ?
?инвентаря и запасных частей ? ? ?
?к нему ? ? ?
???????????????????????????????????????????????????????????????????????????
?Зона уборки и удаления ? ?В хозяйственной зоне с ?
?мусора: ? ?удобным доступом во все ?
? ? ?остальные зоны ?
? ?????????????????????????????????????????????
? парковка для мусороуборочных? 70 м2 ? ?
?машин ? ? ?
? ?????????????????????????????????????????????
? зона сортировки мусора ? 70 м2 ? ?
? ?????????????????????????????????????????????
? зона мусорных контейнеров ? 60 м2 ?Дополнительные контейнеры ?
? ? ?размещаются в зонах ?
? ? ?логистики, кухни, ?
? ? ?телевидения ?
? ?????????????????????????????????????????????
? накопитель ? 25 м2 ?Для случаев редкой уборки ?
? ? ?мусора ?
? ?????????????????????????????????????????????
? инвентарная кладовая ? 15 - 30 м2 ?Возможно использование ?
? ? ?передвижного помещения ?
? ?????????????????????????????????????????????
? офис ? 18 м2 ? ?
???????????????????????????????????????????????????????????????????????????
?Зона логистики (оперативной ? ?В составе хозяйственной ?
?диспетчеризации перевозки ? ?зоны с удобным доступом ?
?грузов, погрузочно- ? ?в остальные зоны ?
?разгрузочных операций, ? ? ?
?движения специальных ? ? ?
?транспортных средств): ? ? ?
? ?????????????????????????????????????????????
? логистический центр ? 60 м2 ?Возможно использование ?
? ? ?мобильного помещения ?
? ?????????????????????????????????????????????
? кабинет менеджера и его ? 12 м2 ? ?
?ассистента ? ? ?
? ?????????????????????????????????????????????
? рабочая зона персонала ? 30 м2 ? ?
? ?????????????????????????????????????????????
? кладовая инструмента ? 15 м2 ? ?
? ?????????????????????????????????????????????
? склад оборудования, мебели, ? 90 м2 ? ?
?крупногабаритных приборов ? ? ?
?и т.п. ? ? ?
? ?????????????????????????????????????????????
? двор для хранения ? 75 м2 ? ?
?оборудования ? ? ?
? ?????????????????????????????????????????????
? зона для парковки, движения ? 100 м2 ?Открытая площадка. ?
?и разворота транспортных ? ?Разгрузка ?
?средств ? ? ?
? ?????????????????????????????????????????????
? автозаправочные точки ?25 м2 (каждая)? ?
? ?????????????????????????????????????????????
? площадки для мусорных ?15 м2 (каждая)? ?
?контейнеров ? ? ?
? ?????????????????????????????????????????????
? уборные для персонала службы? 3 м2 ? ?
?логистики ? ? ?
? ?????????????????????????????????????????????
? зона временного хранения ? 600 м2 ? ?
?грузов ? ? ?
? ?????????????????????????????????????????????
? зона досмотра транспортных ? 70 м2 ?Площадка под тентом ?
?средств ? ? ?
???????????????????????????????????????????????????????????????????????????
?Парковка (парковки) для машин?30 м2 (каждая)?В удобной связи с пунктами ?
?скорой помощи ? ?медицинской помощи и выездом?
? ? ?с территории объекта ?
???????????????????????????????????????????????????????????????????????????
?Вертолетная площадка ? 1000 м2 ? ?
???????????????????????????????????????????????????????????????????????????
Примечание. Состав и параметры функциональных зон территории объекта учитывают требования к сооружениям, предназначаемым для соревнований высшего уровня, включая Олимпийские Игры. Состав и размеры участков объектов более низкого соревновательного уровня, вплоть до массовых учебно-тренировочных занятий, определяются заданием на проектирование исходя из местных условий.
(ПО ТРЕБОВАНИЯМ ИИХФ)
Арена

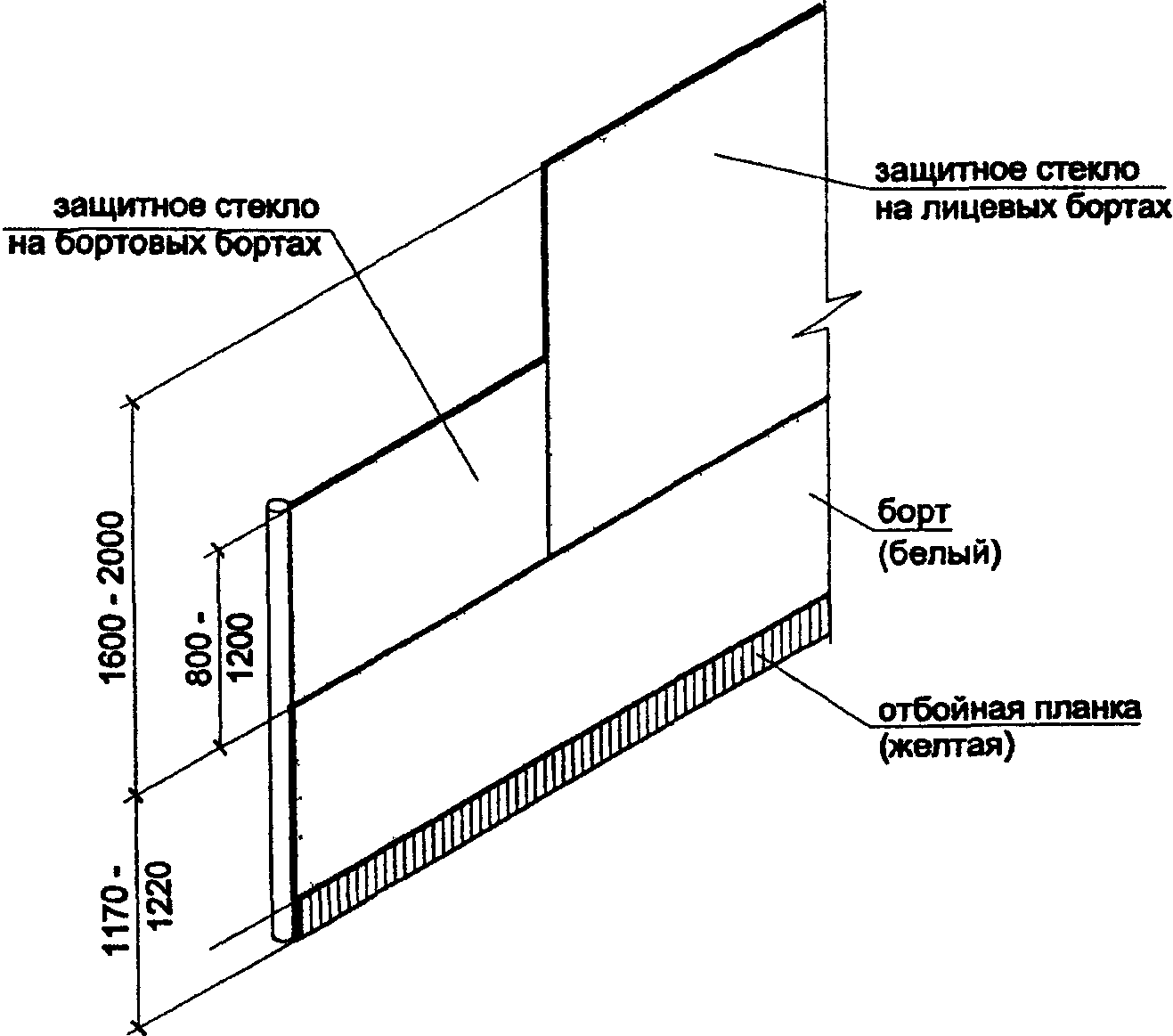

Борт с плексигласом
Страховочные сетки
Водяной шланг(и)
Машина для заливки льда
Станок для обработки края
Оскребщик снега
Тележка для инструментов
Инструменты (сверлильный станок, ключи для
труб, разводные ключи, отвертки и пр.)

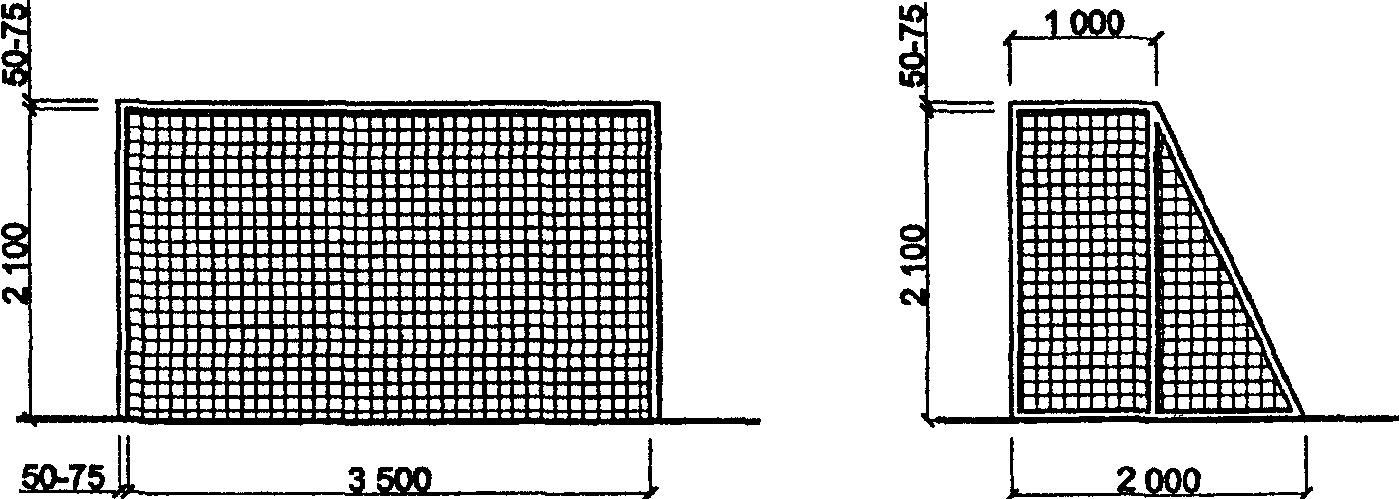

Ворота (4 шт.)
Подъемник (для замены ламп)
Таймер + табло
Часы
Звуковоспроизводящая система
Носилки + аптечка первой помощи
Скамейки (для игроков, штрафников, оштрафованных на время)
Покрытия на лед (для неледовых мероприятий)
Резиновые маты

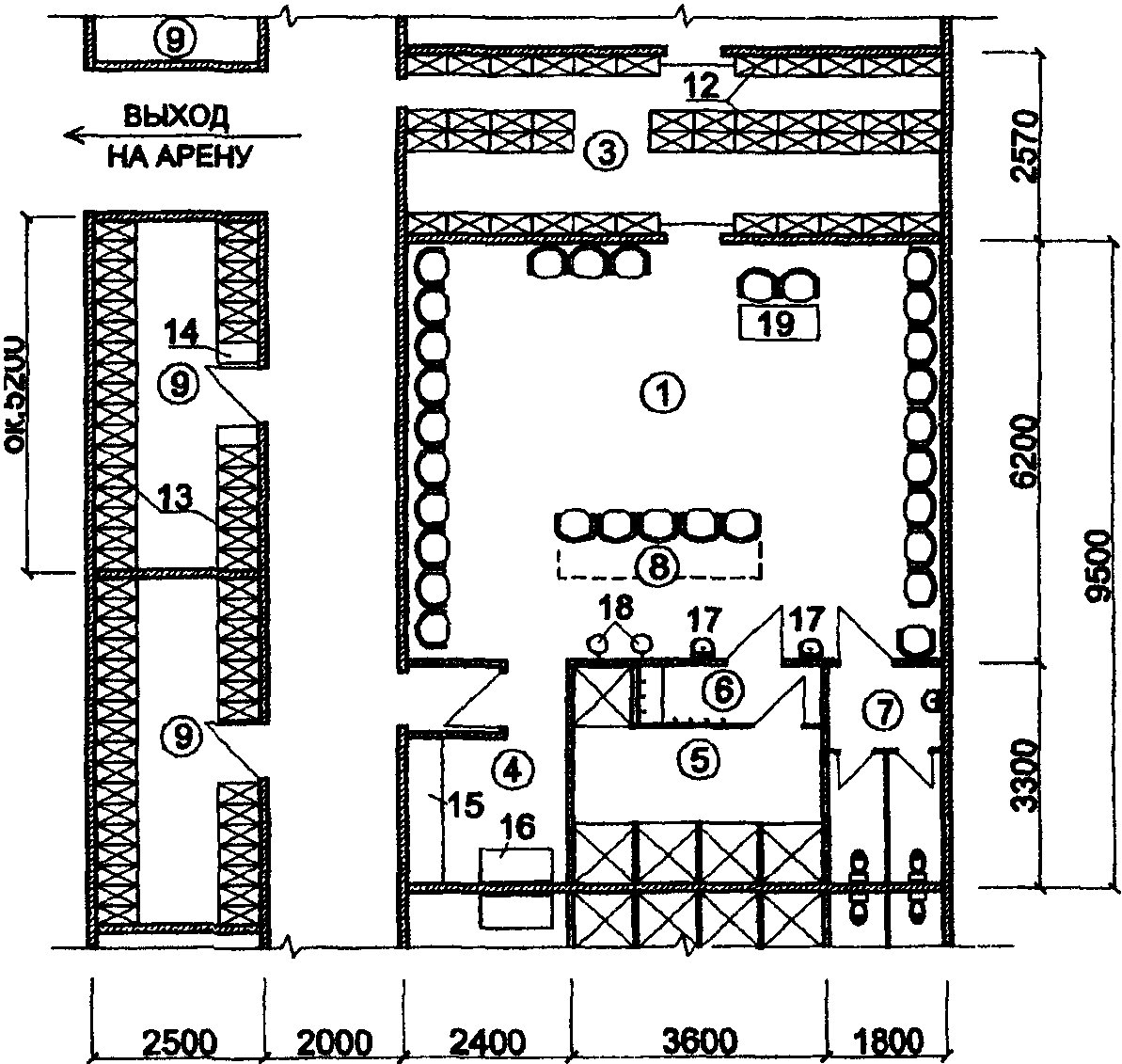

Раздевалка со шкафчиками
Скамейки
Шкафчики/крючки для одежды или вешалки
Стойки для клюшек
Зеркала
Мусорные корзины
Резиновые маты
Служба общественного катания
Прокатные коньки + стеллажи
Шкафчики
Вешалки
Резиновые маты
Станок для заточки лезвий
Служба уборки
Щетки
Половые швабры
Очиститель высокого давления
Пылесос
Машина для мытья полов
Машина для натирки полов
Стиральная машина
Кафетерий
Духовка
Холодильник с морозильной камерой
Микроволновая печь
Прилавок
Столы
Стулья
Наборы посуды (тарелки, вилки, ложки и пр.)
1. Искусственное покрытие - силиконовый лед является дополнением к традиционному ледовому покрытию. Благодаря очень низким эксплуатационным расходам и высокой рентабельности силиконовый лед, в основном, используется для коммерческих целей в торговых комплексах, развлекательных центрах, спорткомплексах и т.п. Силиконовый лед в отличие от настоящего льда никогда не бывает мокрым или холодным. То, что силиконовый лед по техническим параметрам на 10% медленнее настоящего, делает его идеальным покрытием для начинающих фигуристов и хоккеистов. Данное качество льда вынуждает хоккеистов и фигуристов прикладывать немного больше усилий в процессе тренировок, что положительно сказывается на их физической подготовке. Силиконовый лед может быть применен для следующих занятий:
- любительский хоккей (тренировки и матчи); полупрофессиональный хоккей (тренировки);
- фигурное катание (любительский уровень);

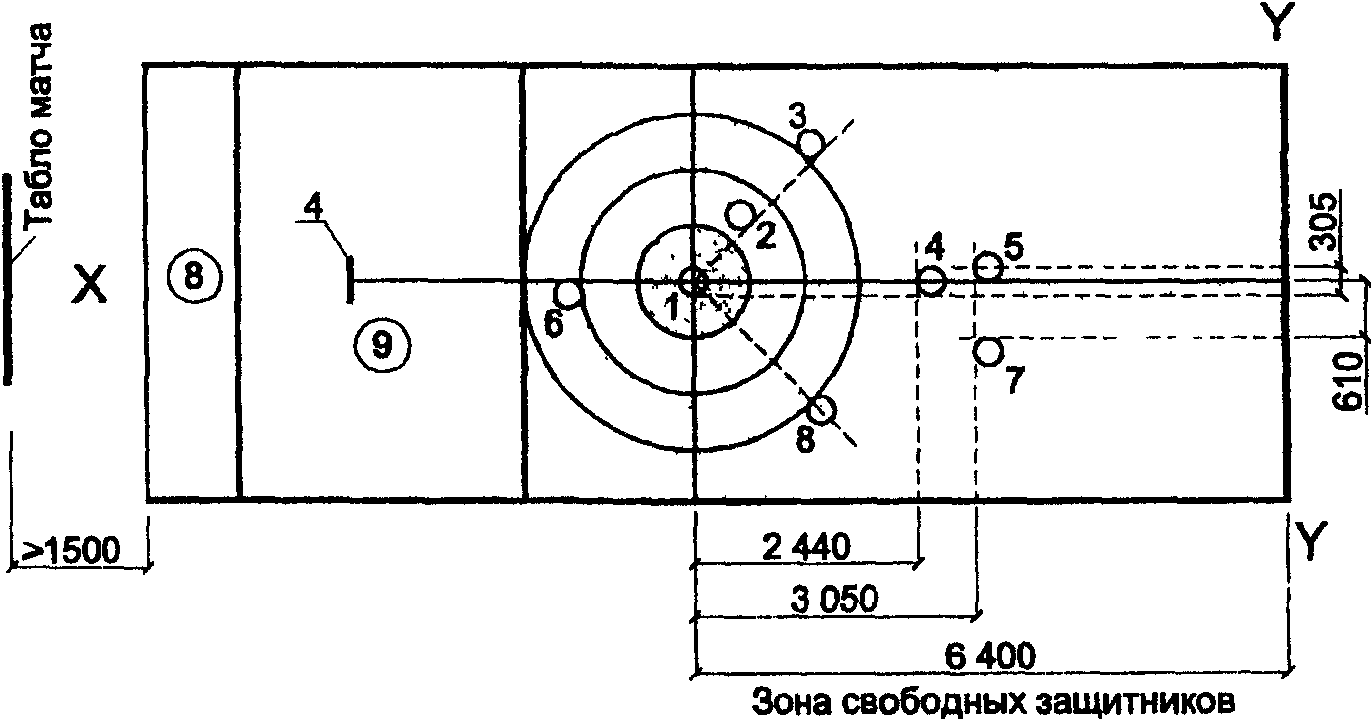

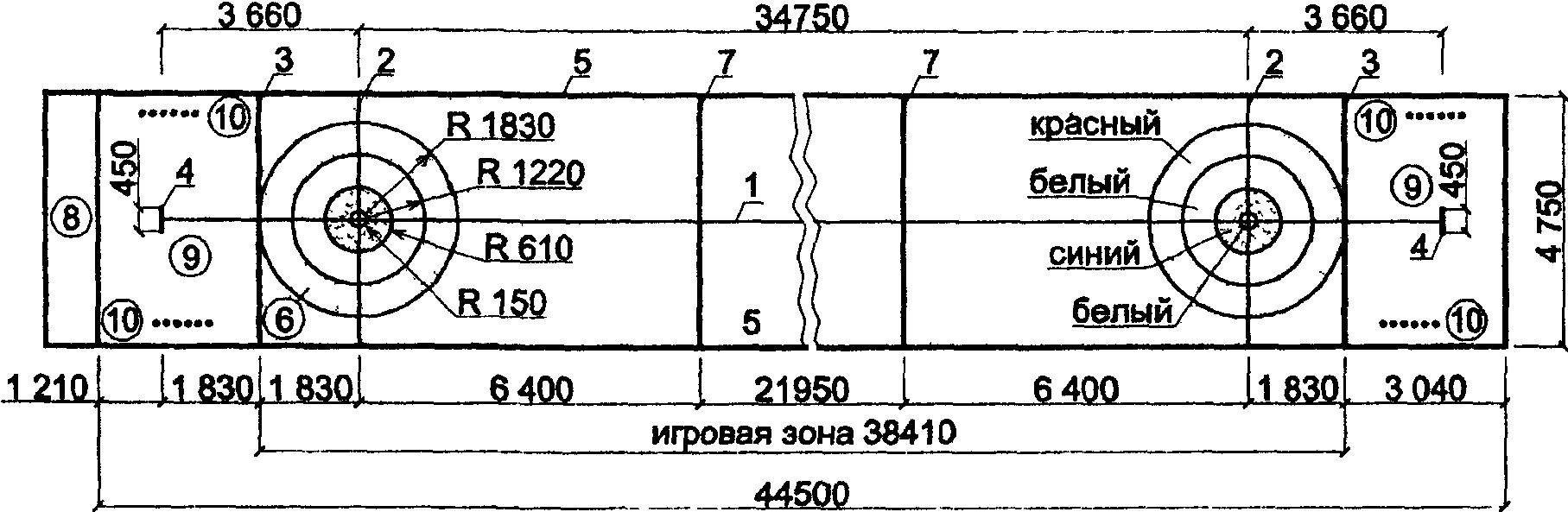

- керлинг (любительский уровень);
- любительское катание.
Преимущества силиконового льда проявляются при проектировании физкультурно-оздоровительных центров, в которых заложена идея невысоких капитальных вложений и минимальных эксплуатационных затрат.
2. Силиконовый лед собирается из панелей многослойной влагостойкой высококачественной фанеры, покрытой с двух сторон скользким полиэтиленовым слоем толщиной 5 мм каждая. Поверхность катка обрабатывается жидким силиконом.
Габариты панелей - 122 x 122 см, толщина панелей - 36 мм, вес - 32 кг.
3. Для подготовки и дальнейшей эксплуатации поверхности силиконового льда используют:
- шлифовальную машину, укомплектованную навесным пылесосом;
- отдельный пылесос для сбора с поверхности синтетического льда, пыли, стружки, образовавшейся в процессе ежедневной эксплуатации;
- резиновый скребок для нанесения силикона на поверхность синтетического льда. Рекомендуемая длина резинового скребка - 75 см.
4. Сравнительные характеристики традиционного и силиконового льда приведены в таблице ниже.
???????????????????????????????????????????????????????????????????????????
? Характеристики ? Традиционный лед ? Силиконовый лед ?
???????????????????????????????????????????????????????????????????????????
?Основание ?Бетонное основание с ?Бетонное основание ?
? ?каналами для охлаждающей ? ?
? ?жидкости ? ?
???????????????????????????????????????????????????????????????????????????
?Холодильные установки ?2 холодильные установки с ?Не требуется ?
? ?периферийным оборудованием? ?
???????????????????????????????????????????????????????????????????????????
?Обслуживание ?1 - 2 квалифицированных ?1 уборщица на 2 часа ?
? ?техника на полный рабочий ?в день ?
? ?день ? ?
???????????????????????????????????????????????????????????????????????????
?Уход за поверхностью ?Ежедневный и ?Минимальный ?
? ?квалифицированный ? ?
???????????????????????????????????????????????????????????????????????????
?Тех. остановки катания?Регулярные ?1 раз в день ?
?для обслуживания ? ? ?
???????????????????????????????????????????????????????????????????????????
?Специальное ?Заливочная машина с ?Пылесос и шлифовальная ?
?оборудование ?водителем ?машина, компрессор ?
???????????????????????????????????????????????????????????????????????????
?Потребление воды ?7600 литров в день ?Не требуется ?
???????????????????????????????????????????????????????????????????????????
?Подогрев воды ?Регулярно и дорого ?Не требуется ?
???????????????????????????????????????????????????????????????????????????
?Эксплуатационные ?Энергоснабжение не менее ?30 кг в месяц закупка ?
?расходы (холодильные ?1000 кВт x ч в месяц ?жидкого силикона ?
?установки, установки ? ?360 кг силикона в год ?
?для осушения воздуха. ? ? ?
?Без учета освещения) ? ? ?
???????????????????????????????????????????????????????????????????????????
?Ожидаемый срок ? 10 - 15 лет ? 20 - 25 лет ?
?эксплуатации ? ? ?
???????????????????????????????????????????????????????????????????????????
?Скольжение: ? 100% ? 90% ?
?после подготовки льда ? ? ?
?через 1 час катания, ? 85% ? 90% ?
?через 2 часа катания ? 80% ? 90% ?
?Коммерческое ? 50 - 60% ? 100% ?
?использование времени ? ? ?
???????????????????????????????????????????????????????????????????????????
5. Для трансформации спортивных площадей и защиты уже имеющихся покрытий целесообразно применять универсальный изолирующий композиционный материал покрытия типа Ice Comfort, особенно в ледовых дворцах для трансформации ледового покрытия, без его предварительной разморозки, в площадку для проведения выставок, театрально-зрелищных мероприятий и увеличения количества мест для зрителей.
6. Покрытие составляется из листов, имеющих размеры 1000 x 1000 x 24 мм или 950 x 950 x 24 мм при весе 1 м2 - 13 кг. Оно состоит из двух функциональных слоев. Первый теплозащитный слой из пористого вулканизированного термопласта. Он обладает предельно низкой теплопроводностью при высокой эластичности и упругости, позволяющей сохранить заданную толщину материала при многократных сдавливающих и растягивающих деформациях. Верхний рабочий слой из вулканизированного эластомера, обладающего высокими фрикционными способностями: твердостью, прочностью к истиранию, теплостойкостью и низкой горючестью. Отличительной особенностью композиционного материала является постоянное сохранение температуры на поверхности не ниже +15 °C при сохранении температуры на поверхности льда не выше +4 °C.
Для хранения 1800 м2 покрытия ледового поля размером 30 x 60 м следует предусмотреть помещение площадью 40 м2.
ИЛЛЮСТРАЦИИ

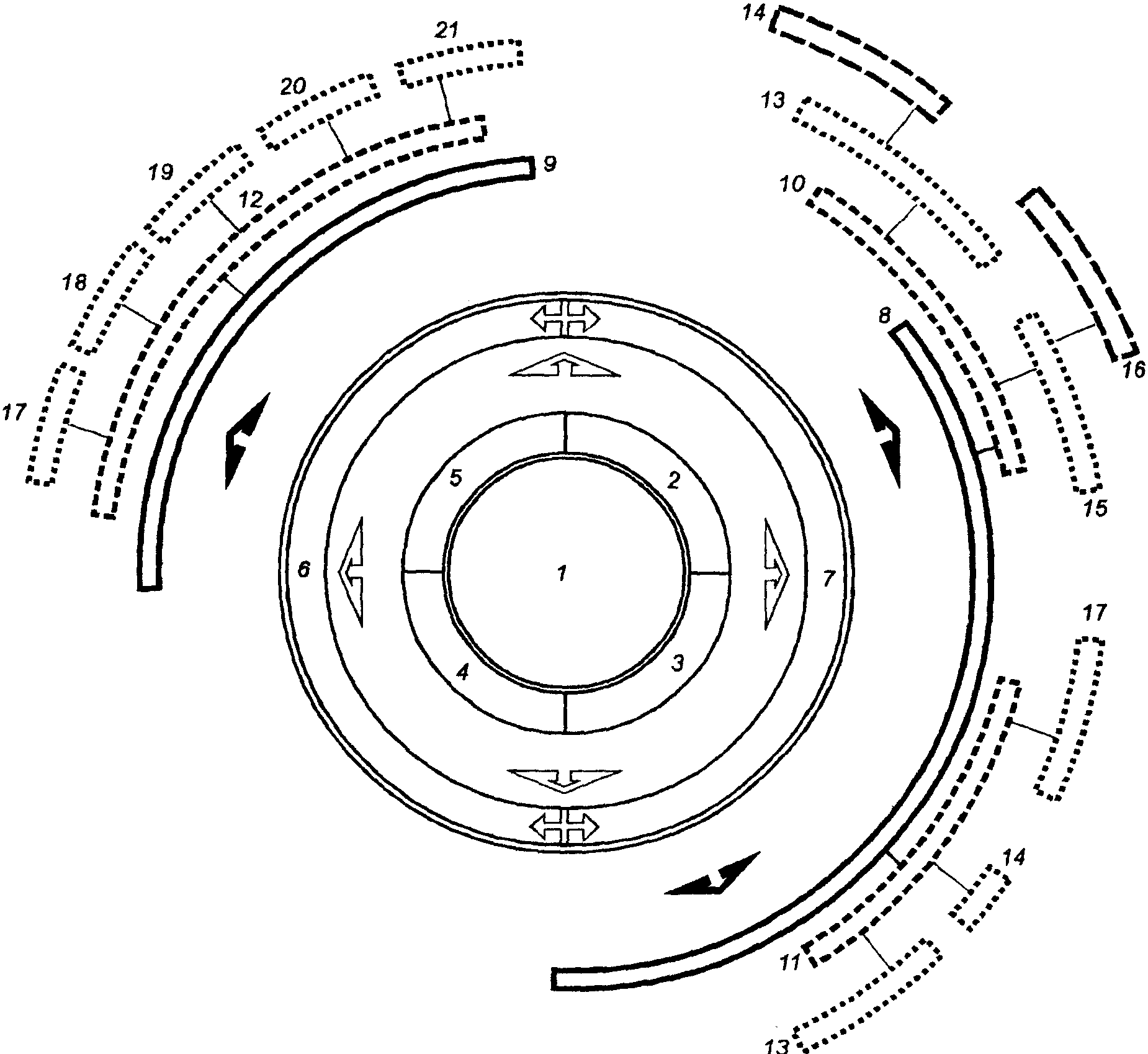

1 - сооружения с искусственным льдом; 2 - открытые;
3 - полуоткрытые; 4 - трансформируемые; 5 - крытые;
6 - тренировочные; 7 - демонстрационные; 8 - универсальные;
9 - специализированные; 10 - спортивно-зрелищные;
11 - спортивные; 12 - соревнования и тренировки
с использованием льда; 13 - соревнования с использованием
льда; 14 - соревнования без использования льда;
15 - культурно-массовые мероприятия с использованием льда;
16 - культурно-массовые мероприятия без использования льда;
17 - массовое катание; 18 - скоростной бег;
19 - фигурное катание; 20 - хоккей; 21 - хоккей с мячом

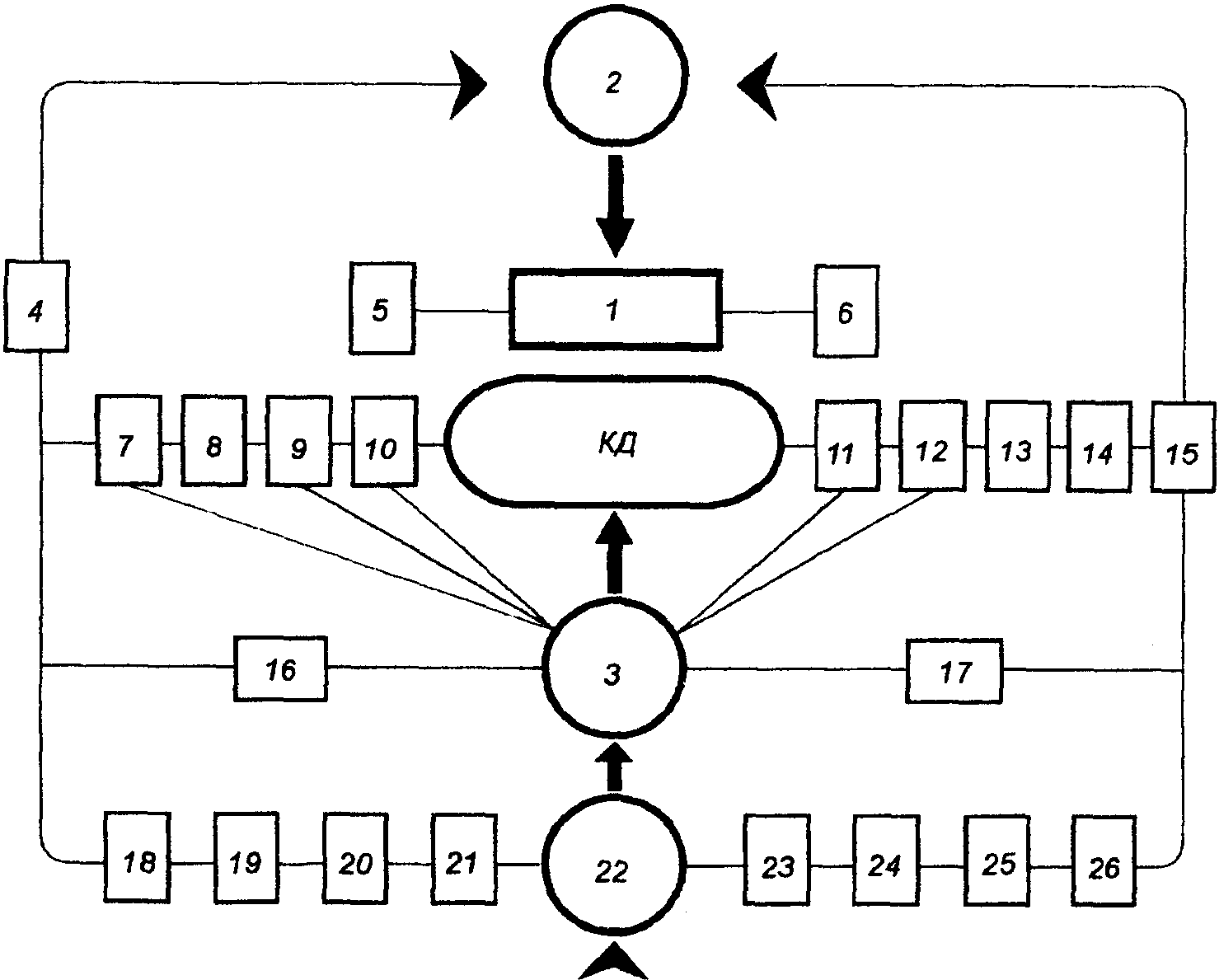

С КОНЬКОБЕЖНОЙ ДОРОЖКОЙ
КД - конькобежная дорожка; 1 - трибуна для зрителей;
2 - входная группа, вестибюль, фойе для зрителей,
буфеты для зрителей; 3 - раздевальные для спортсменов;
4 - помещение для пресс-центра; 5, 6 - ложи прессы
и почетных гостей; 7 - помещение для судей;
8 - помещение для обслуживания занимающихся массовым
катанием; 9 - помещения для инструктора и тренеров;
10 - помещение для сушки одежды и обуви;
11 - медицинские помещения; 12 - массажная и баня
сухого пара; 13 - стоянка машин по уходу за льдом;
14 - бытовые помещения для рабочих; 15 - хладоцентр;
16 - зал 36 x 18 м для учебно-тренировочной работы;
17 - зал с тренажерами; 18 - администрация;
19 - буфет для спортсменов; 20 - помещение для отдыха
спортсменов; 21 - методический кабинет; 22 - вестибюль
для спортсменов; 23 - гардероб для спортсменов;
24 - буфет для спортсменов и сотрудников;
25 - технические помещения; 26 - пожарный пост

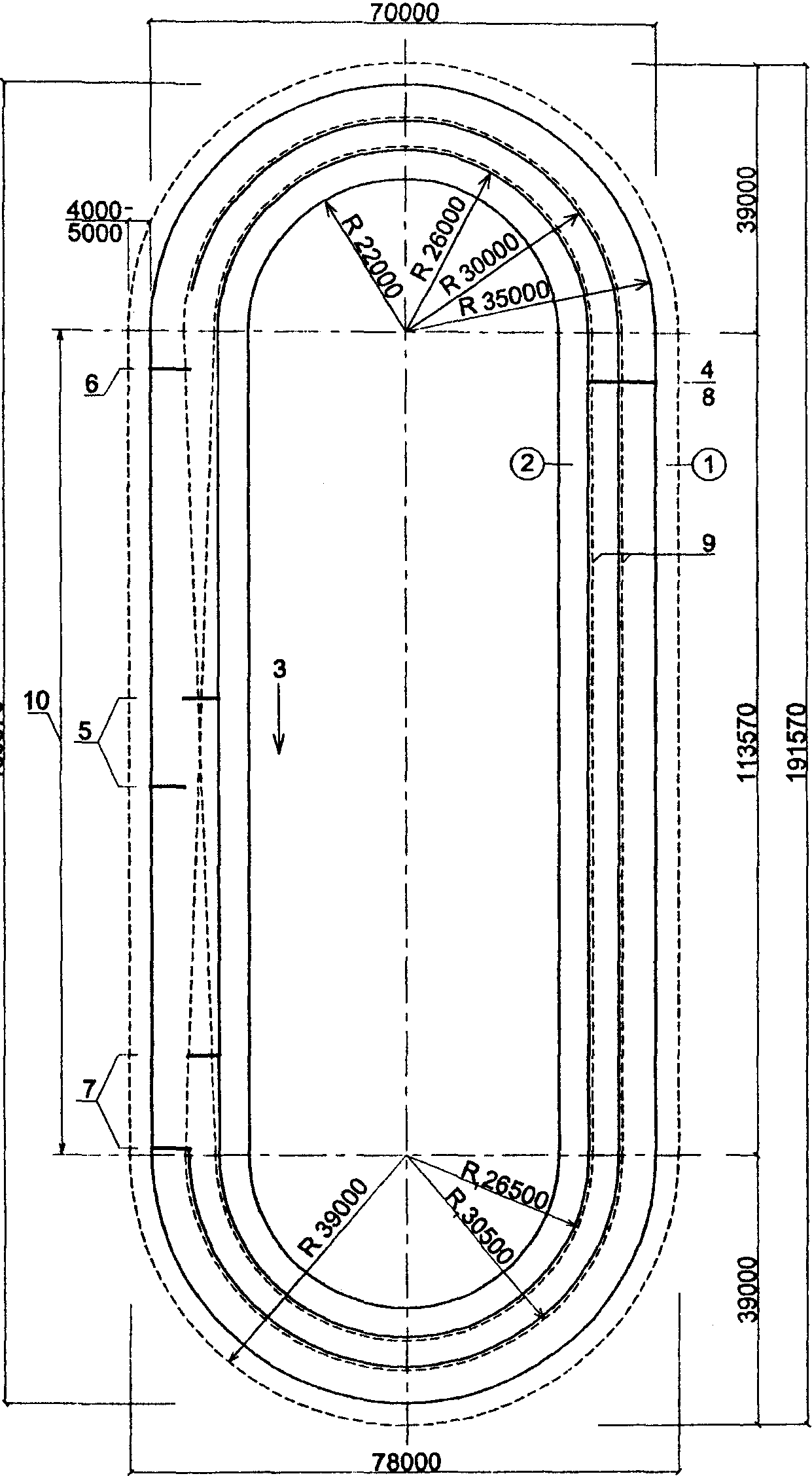

План арены с ледяной дорожкой длиной 400 м
1 - зона безопасности; 2 - разминочная дорожка;
3 - направление гонки; 4 - старт на 500 и 1500 метров;
5 - старт на 1000 метров; 6 - старт на 1500 метров;
7 - старт на 3000 и 5000 метров; 8 - финиш;
9 - линии измерения дистанций; 10 - переходная дорожка;
- расчетные радиусы беговых дорожекДЛЯ СКОРОСТНОГО БЕГА НА КОНЬКАХ

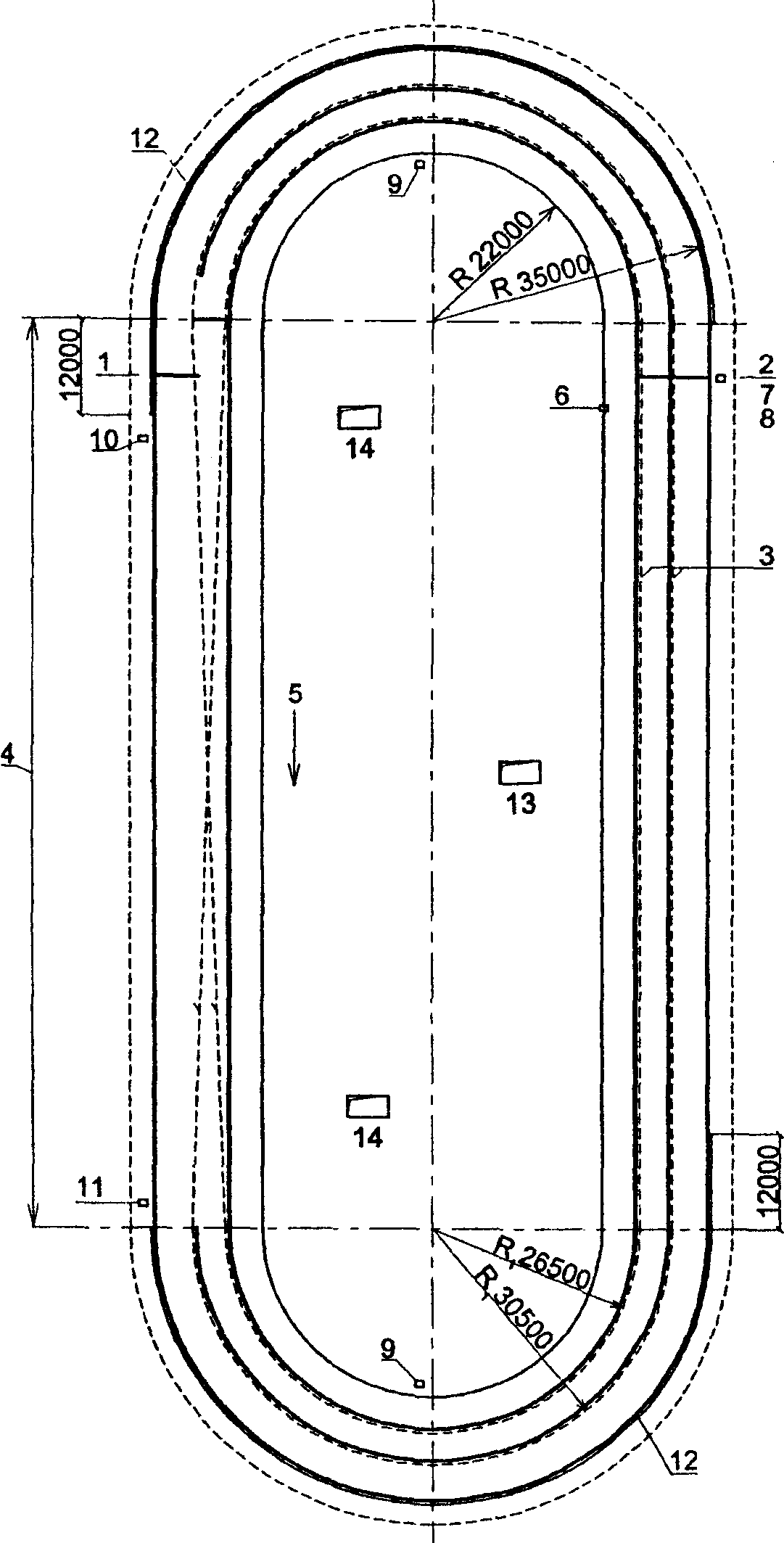

План на примере соревнований на дистанции 1500 м
1 - старт дистанции на 1500 метров; 2 - финиш дистанции
на 1500 метров; 3 - финишная прямая; 4 - переходная прямая;
5 - направление бега; 6 - табло-указатель кругов; 7 - стол
судьи-хронометриста; 8 - зона жюри и судьи на финише;
9 - судья-счетчик кругов; 10 - стол судьи-стартера;
11 - контроль смены дорожек; 12 - защитные маты;
13 - выход из тоннеля; 14 - выход из тоннеля (при двух
выходах);
- расчетные радиусы беговых дорожек

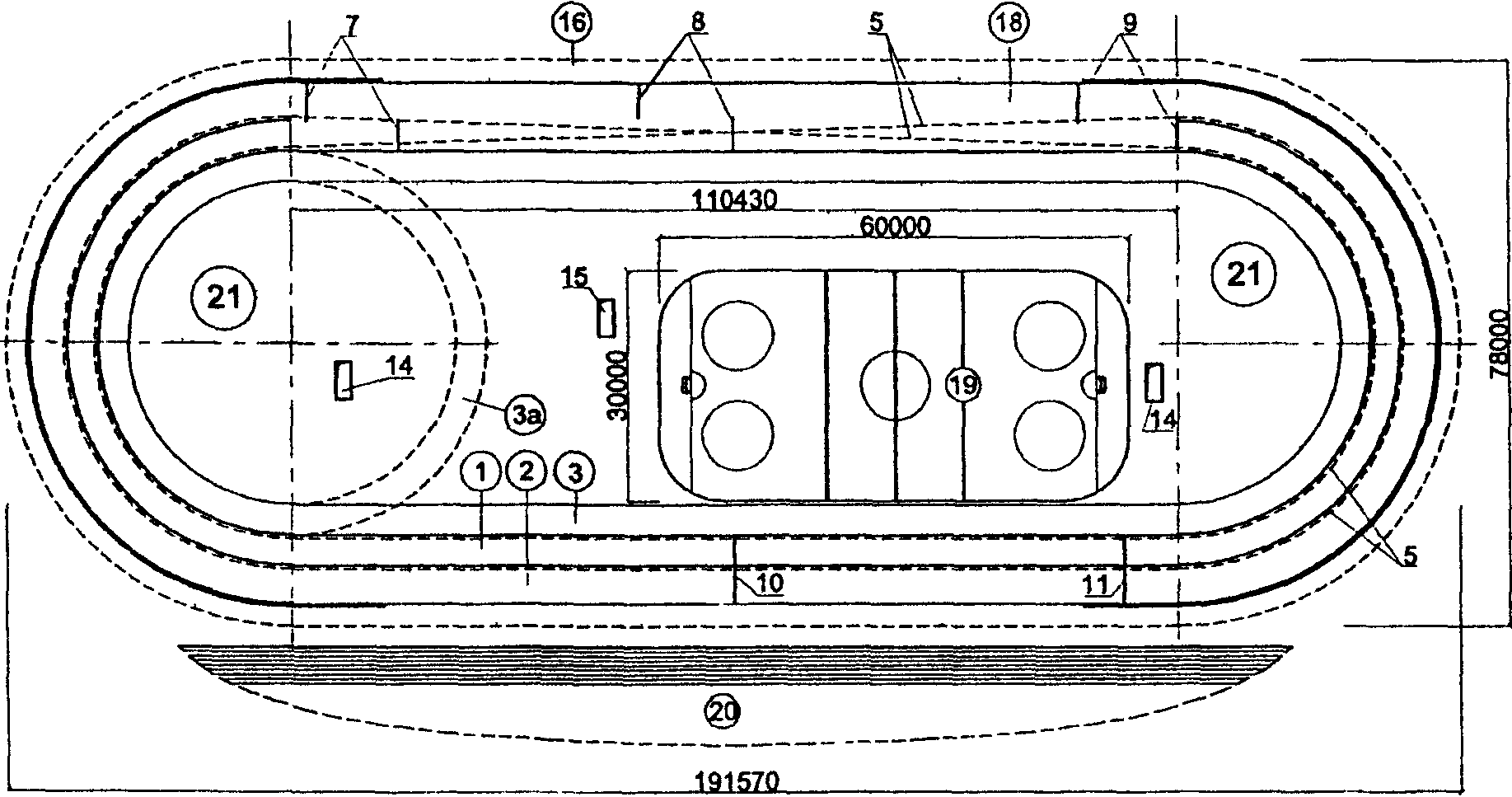

- расчетные радиусы беговых дорожекРис. 3.5. АРЕНЫ ДЛЯ СКОРОСТНОГО БЕГА НА КОНЬКАХ
м

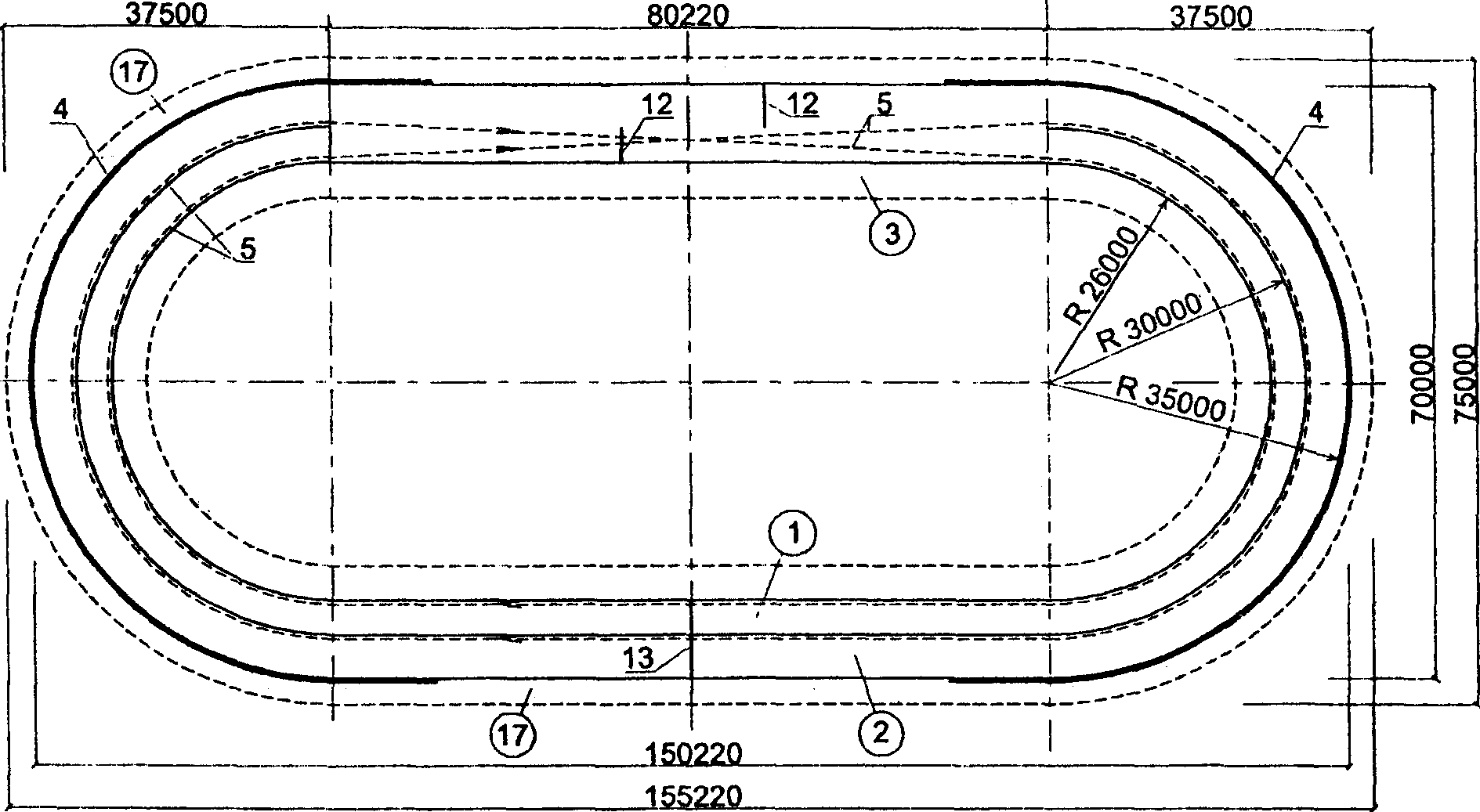

и ледовой площадкой 30 x 60 м
1 - внутренняя соревновательная дорожка (ширина 4 м);
2 - внешняя соревновательная дорожка (ширина не менее 4 м);
3 - разминочная дорожка (ширина 4 - 5 м); 3а - добавочный
участок разминочной дорожки (для кругового бега);
4 - защитные маты; 5 - путь конькобежца; 6 - старт
на 500 м; 7 - старт на 3000 и 5000 м; 8 - старт на 1000 м;
9 - старт на 1500 м; 10 - финиш для дистанции 1000 м;
11 - старт на 10000 м; финиш для дистанций 500, 1500,
3000, 5000 и 10000 м; 12 - старт на 500 и 1500 м;
13 - финиш, старт на 1000, 3000, 5000 и 10000 м;
14 - выходы из тоннелей (при двух тоннелях);
15 - выход из тоннеля (при одном тоннеле); 16 - полоса
с твердым покрытием (бетон); 17 - зона безопасности
(ширина не менее 2,5 м); 18 - участок переходной прямой;
19 - стандартное ледовое поле для хоккея с шайбой;
20 - трибуны для зрителей; 21 - неледовое покрытие (бетон)
Рис. 3.6. ОГРАНИЧИТЕЛЬНЫЕ БАРЬЕРЫ ЛЕДОВЫХ ДОРОЖЕК
конькобежных дорожек на 400 м
а
б
а - на легкометаллической основе с облицовкой
из вспененного материала; б - выполненный целиком
из вспененного материала; 1 - уплотненное покрытие;
2 - захватные устройства; 3 - соединительные детали

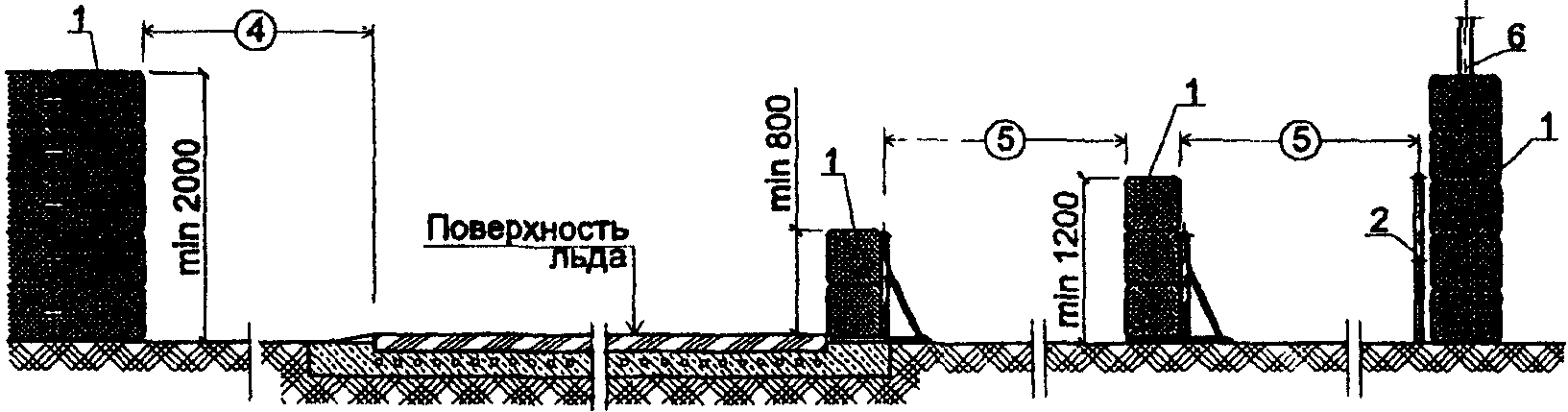

Б. Барьеры для мотогонок на льду
1. Барьеры из соломенных матов
2. Барьеры в виде комбинации забора и соломенных матов
3. Пример решения барьеров из соломенных матов
В. Барьеры из снежных валов <*>
1 - соломенные маты; 2 - металлическое ограждение;
3 - забор; 4 - свободная от препятствий зона;
5 - нейтральная зона шириной не менее 2000 мм;
6 - фонарный столб
--------------------------------

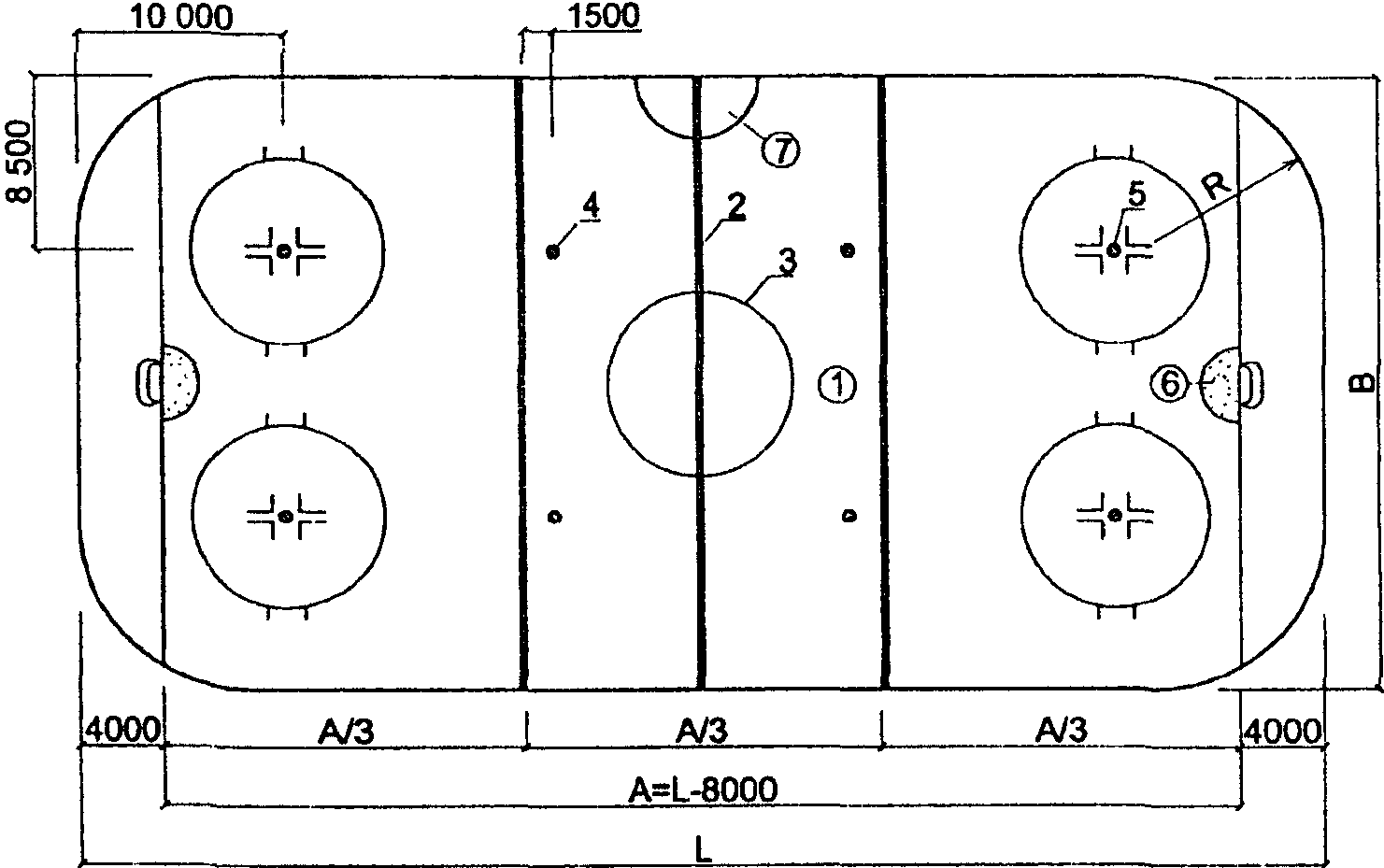

Разметка площадки
R = 7000 - 8500 mm
1 - центральная зона; 2 - центральная линия;
3 - центральный круг и точка вбрасывания;
4 - точки в нейтральной зоне;
5 - конечная точка вбрасывания и круг;
6 - площадь ворот; 7 - площадь судей
Центральный круг и точка вбрасывания
Круг и конечная точка вбрасывания
Конечная точка вбрасывания, круг и линии - красные.
Конечная точка вбрасывания
Площадь ворот
Площадь судьи
--------------------------------
<*> В числителе размеры площадки для соревнований международного уровня, в знаменателе - площадки для тренировочных занятий.

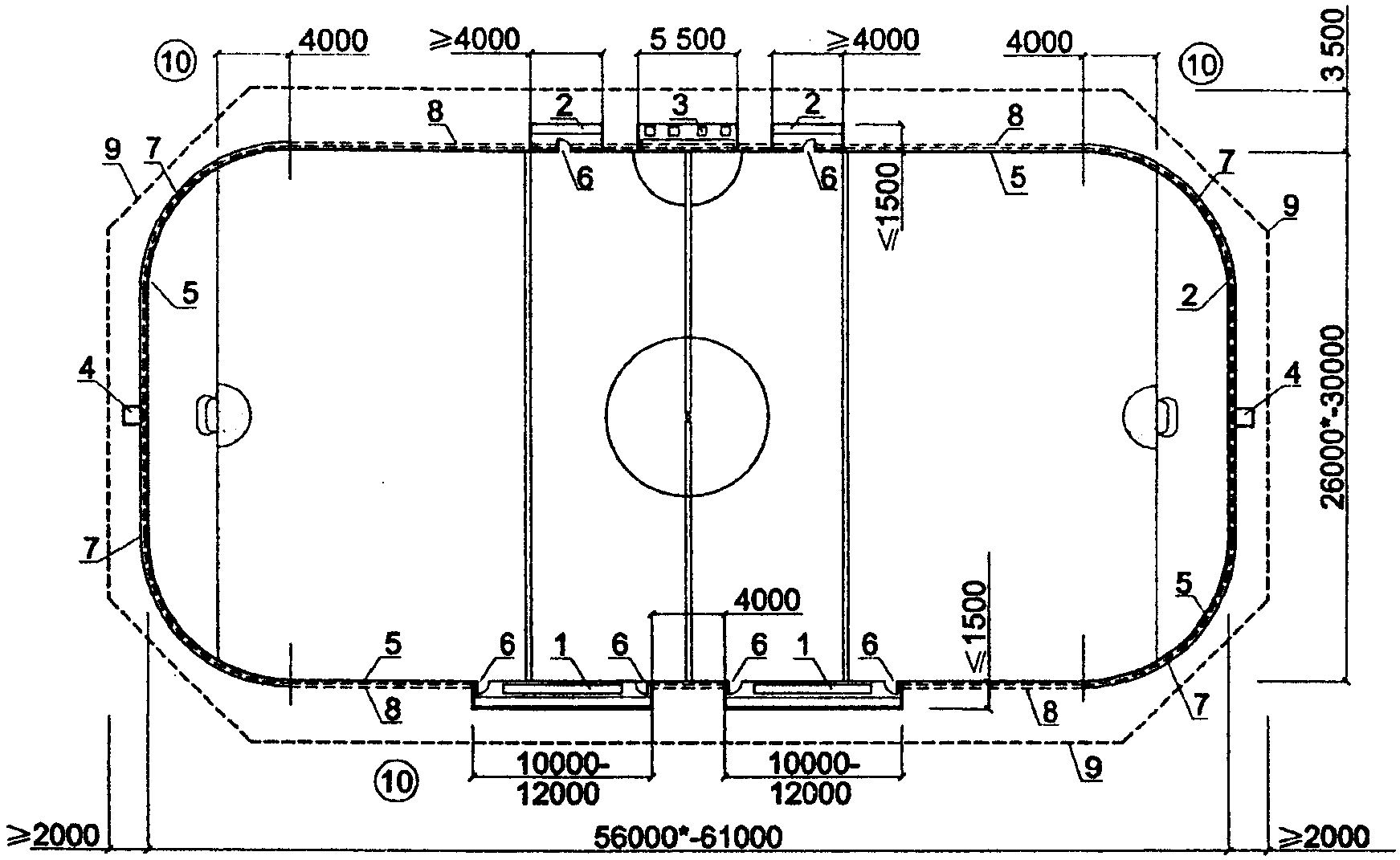

Обустройство арены
1 - скамьи для участников соревнований; 2 - скамьи
для оштрафованных игроков; 3 - стол секретариата;
4 - места судей за воротами; 5 - борт высотой
1170 - 1220 мм; 6 - дверцы для прохода игроков;
7 - защитное стекло с сеткой высотой 1600 - 2000 мм
на лицевых бортах; 8 - защитное стекло высотой
800 - 1200 мм на боковых бортах; 9 - граница арены;
10 - зона зрительских мест
Борта хоккейной площадки

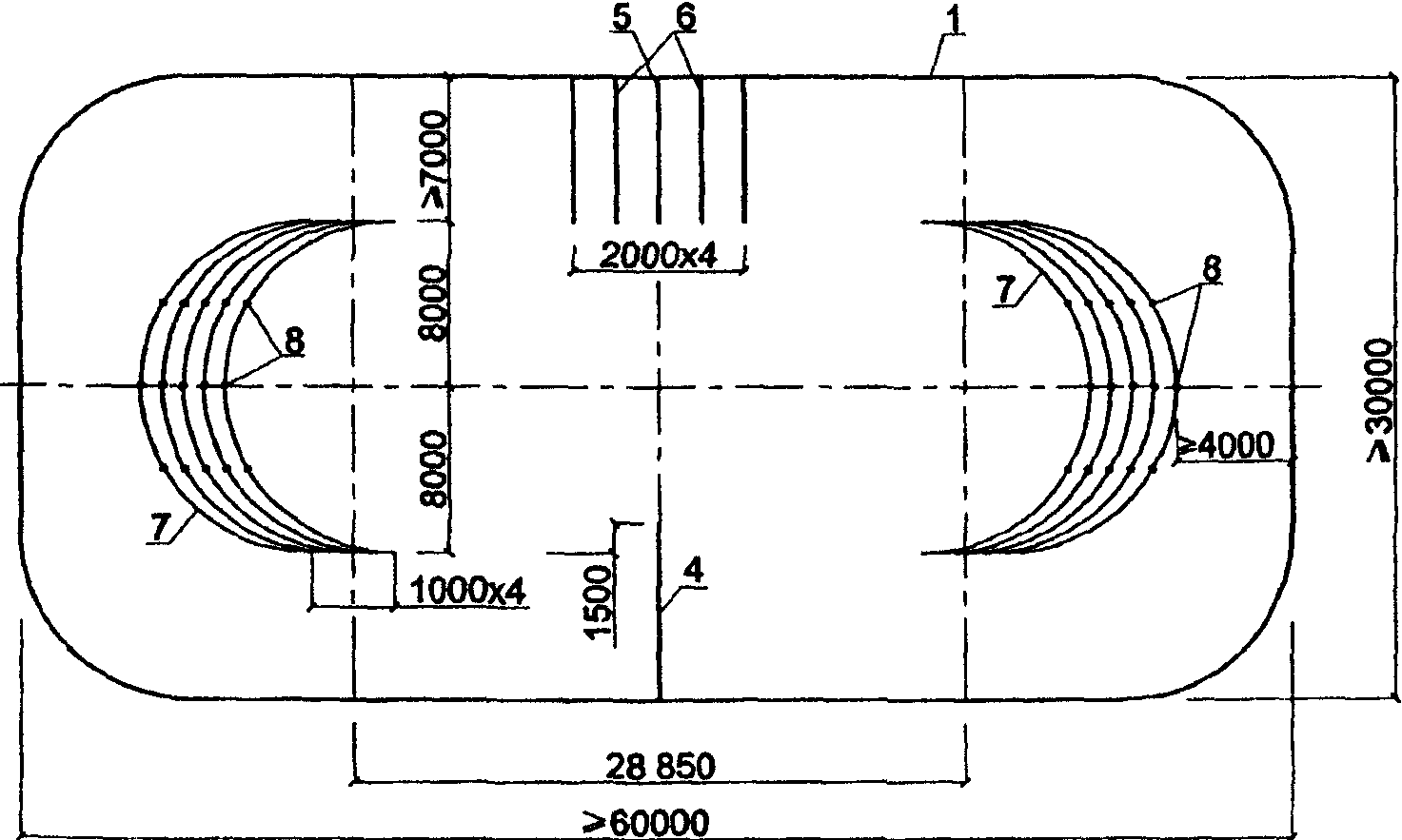

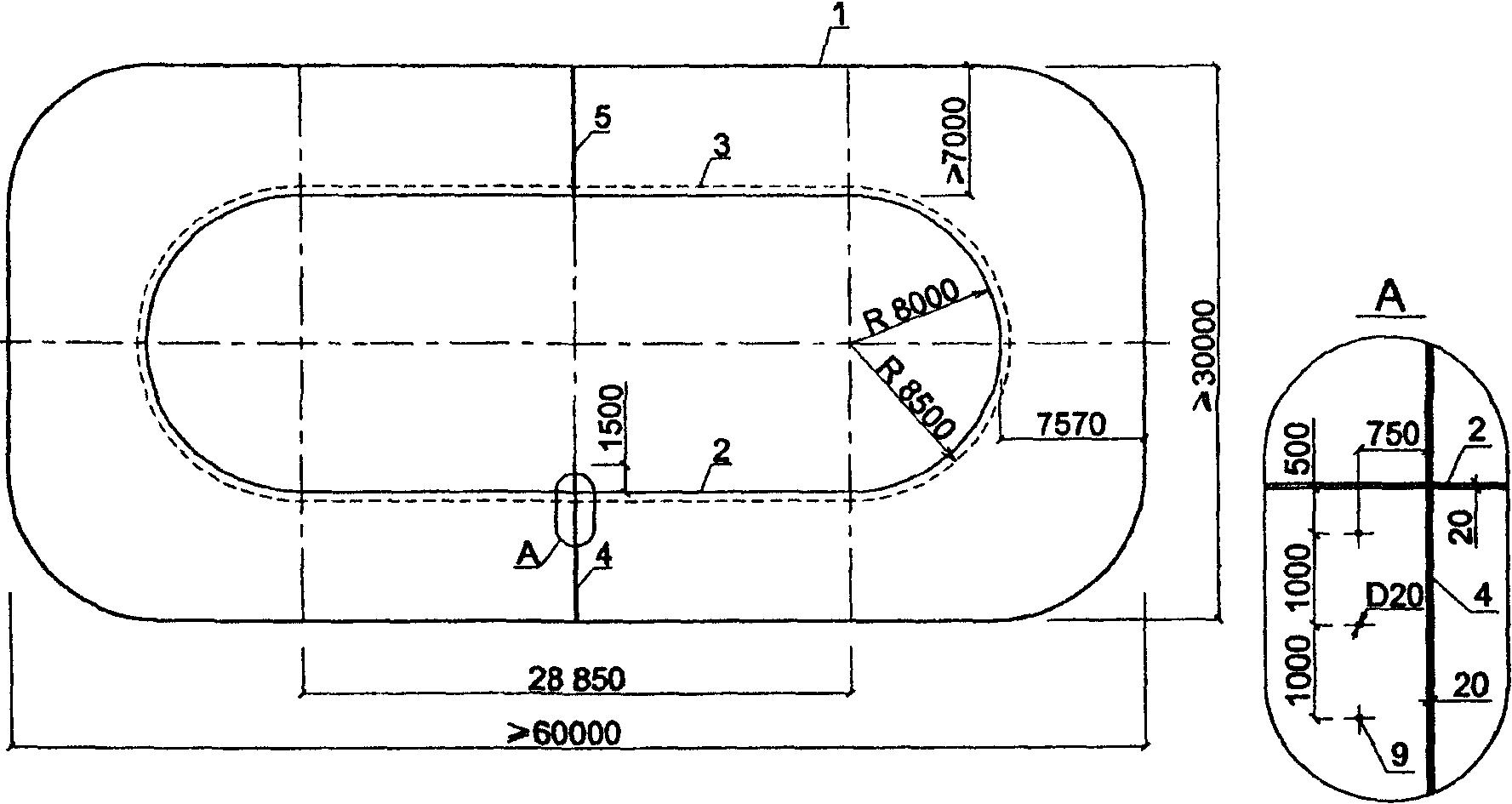

а. Расположение расчетных линий и точек для разметки
б. Линии разметки (разного цвета), наносимые
на ледяную поверхность
1 - прочное ограждение площадки, покрытое с внутренней
стороны эластичными матами для амортизации удара
упавшего спортсмена; 2 - расчетная внутренняя
ограничительная линия дорожки для бега (длина 111,12 м);
3 - расчетная траектория и направление бега; 4 - линия
общего финиша и старта на дистанции 1000, 3000
и 5000 метров; 5 - линия старта бега на дистанцию 1500
и 500 метров; 6 - линии переносимого старта полуфинальных
и финальных забегов на 500 метров; 7 - линии поворота;
8 - точки на линиях поворота для обозначения мест установки
переносных разметочных блоков ("фишек"); 9 - точки на линии
старта (вдоль всей линии через 1000 мм)
Примечание. Стартовые и финишные линии - цветные шириной не более 20 мм.

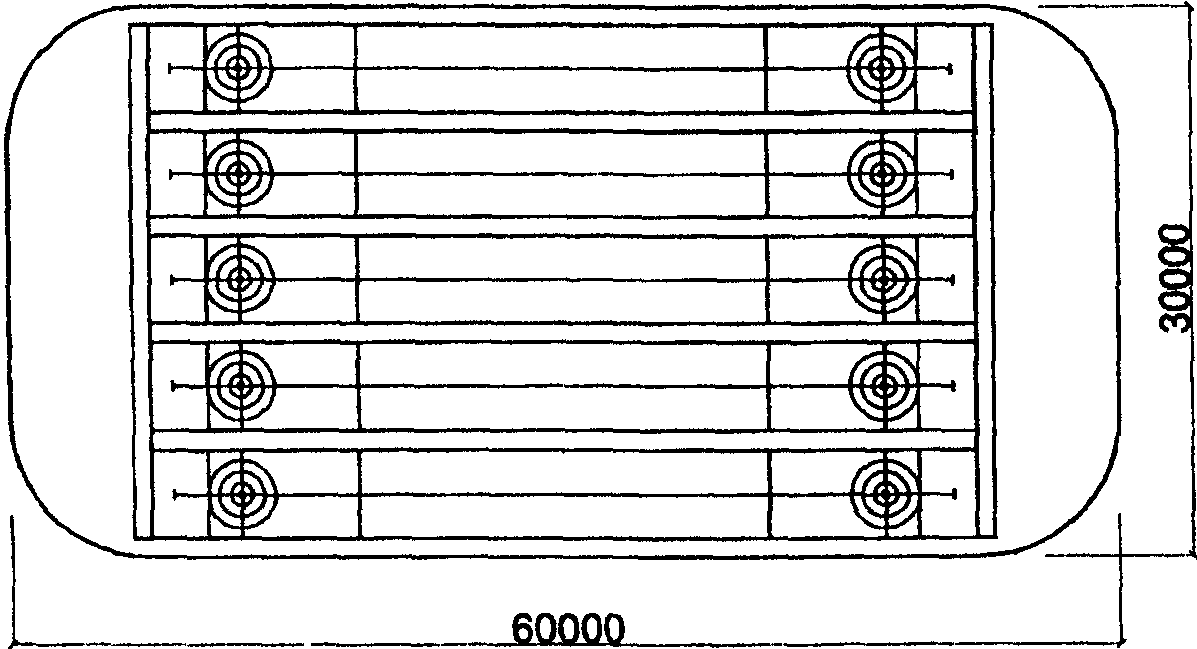

Рис. 3.10. ПЛОЩАДКА ДЛЯ ИГРЫ В КЕРЛИНГ
1 - центральная осевая линия; 2 - линия центра дома;
3 - задняя линия; 4 - линия колодки; 5 - боковая линия
(двойная); 6 - "дом"; 7 - зачетная линия; 8 - проход;
9 - вспомогательная зона; 10 - зона расположения
керлинговых камней
б. Маркировка игровой зоны вблизи "дома"
N позиций | Кол-во очков |
1 | 1 |
2 | 1 + 1 |
3 | - |
4 | 1 |
5 | 1 |
6 | 3 |
7 | 4 |
8 | 1 + 5 + 6 |
X - место помощника главного судьи;
Y - место судей на зачетной линии.
Примечания. 1. Цвета кругов в "доме" допустимо изменять.
2. Ширина линий, ограничивающих игровую зону, - 40 - 50 мм.
3. Ширина боковых линий не включается в ширину игровой площадки.
4. Боковые линии могут быть заменены бортиком высотой до 150 мм.
5. Ширина торцевых линий площадки включается в ее длину.
6. Ширина линии, ограничивающей внешние границы "дома", входит в его границы.
7. Зона свободных защитников ограничивается линией, окрашенной в голубой цвет.

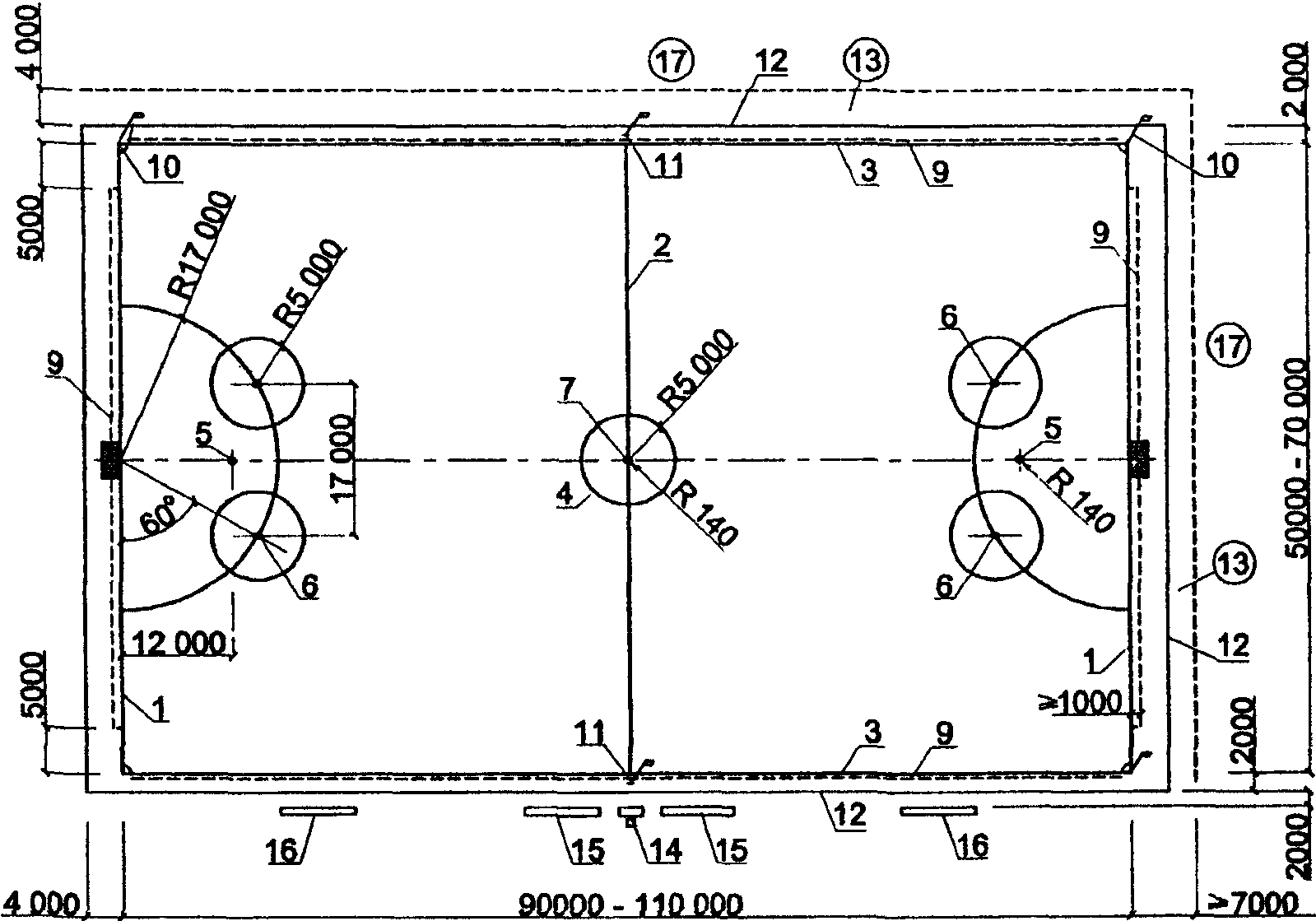

Рис. 3.11. ПОЛЕ ДЛЯ ХОККЕЯ С МЯЧОМ
5 - отметка 12-метрового удара; 6 - точка штрафного удара;
7 - центральная отметка; 8 - ворота; 9 - съемный бортик
для перехвата мячей; 10 - место углового флага;
11 - место флага средней линии; 12 - граница ледовой
поверхности; 13 - зона безопасности; 14 - стол
судьи-секретаря; 15 - места удаленных игроков;
16 - места запасных игроков; 17 - зона зрительских мест
--------------------------------

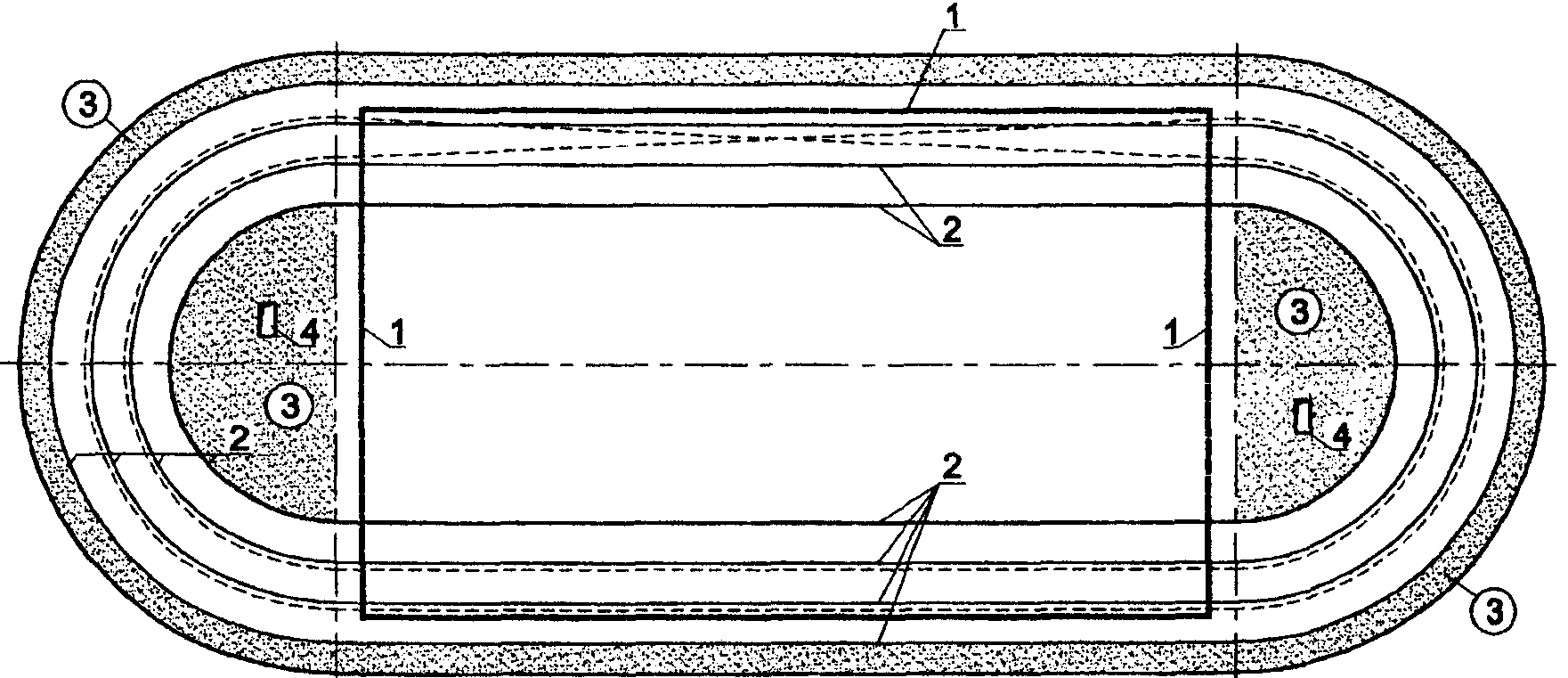

Рис. 3.12. ПОЛЕ ДЛЯ ХОККЕЯ С МЯЧОМ И ЛЕДОВАЯ ДОРОЖКА
конькобежной дорожкой
б. Поле для хоккея с мячом в сочетании с 250-метровой
конькобежной дорожкой
1 - границы игрового поля размером 102 x 62 м <*>;
2 - разметка соревновательных конькобежных дорожек
(красный, оранжевый цвет); 3 - неледовое покрытие (бетон);
4 - места возможного размещения выходов из тоннеля
--------------------------------

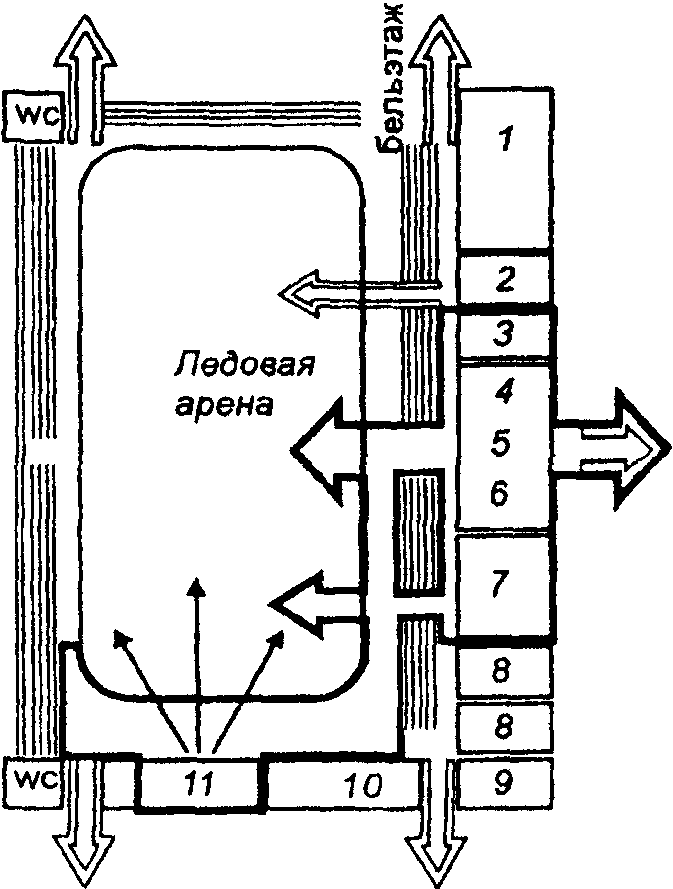

Проведение тренировок
Спортивные мероприятия
Массовое катание
Техническое обслуживание
1 - техническое помещение; 2 - гараж; 3 - туалет;
4 - кассы; 5 - фойе; 6 - сервисная зона, прокат коньков;
7 - помещение для катающихся; 8 - помещения для команд;
9 - помещение обслуживания; 10 - администрация;
11 - кафе-бар; 12 - парковка автобусов
а. План арены для соревнований по хоккею
и фигурному катанию
1 - хоккейный борт; 2 - места для оштрафованных игроков;
3 - места для судей; 4 - места для заменяющих игроков
Вариант расположения площадки вдоль арены для хоккея
Вариант расположения площадки поперек арены для хоккея
1 - помост для оркестра 6 x 6 м; 2 - зона объезда;
3 - зона декорации; 4 - пульт управления светом;
5 - зона выступлений; 6 - рампа; 7 - граница арены
НА НАСТИЛЕ
План арены для соревнований по гандболу
План арены для соревнований по теннису
ДЛЯ СОРЕВНОВАНИЙ НА НАСТИЛЕ
План арены для соревнований по мини-футболу
План арены для соревнований по волейболу
План арены для соревнований по баскетболу
а
б
в

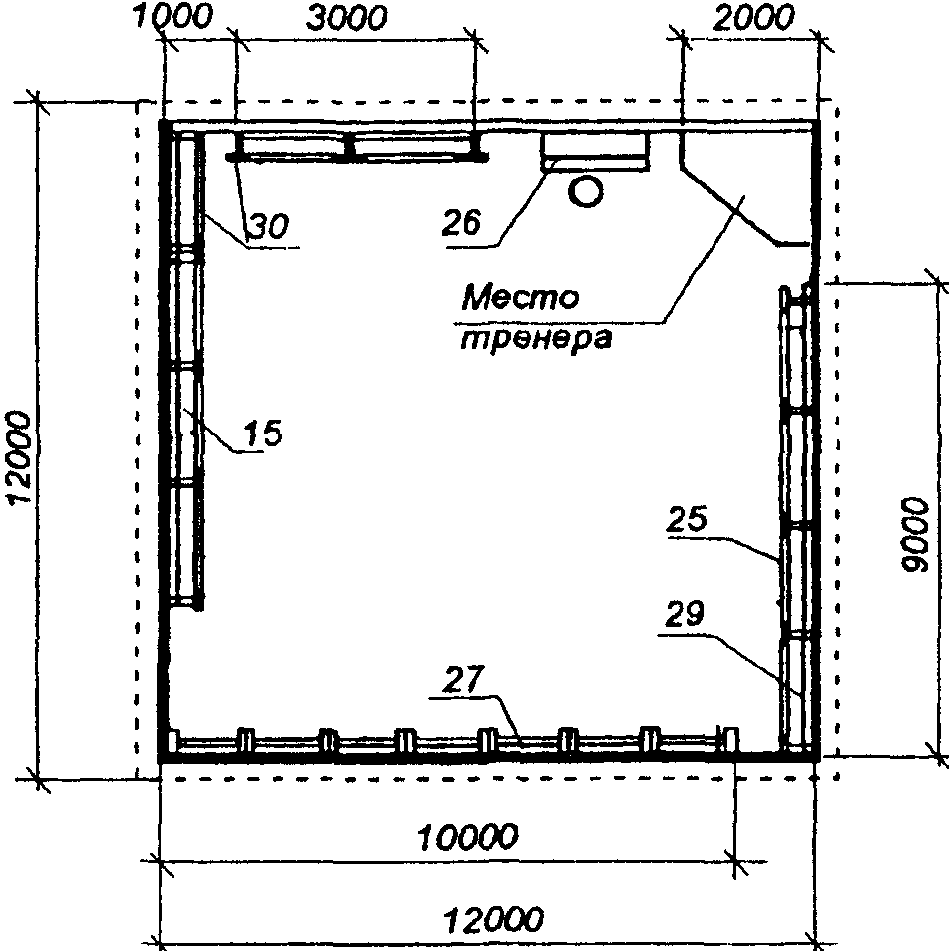

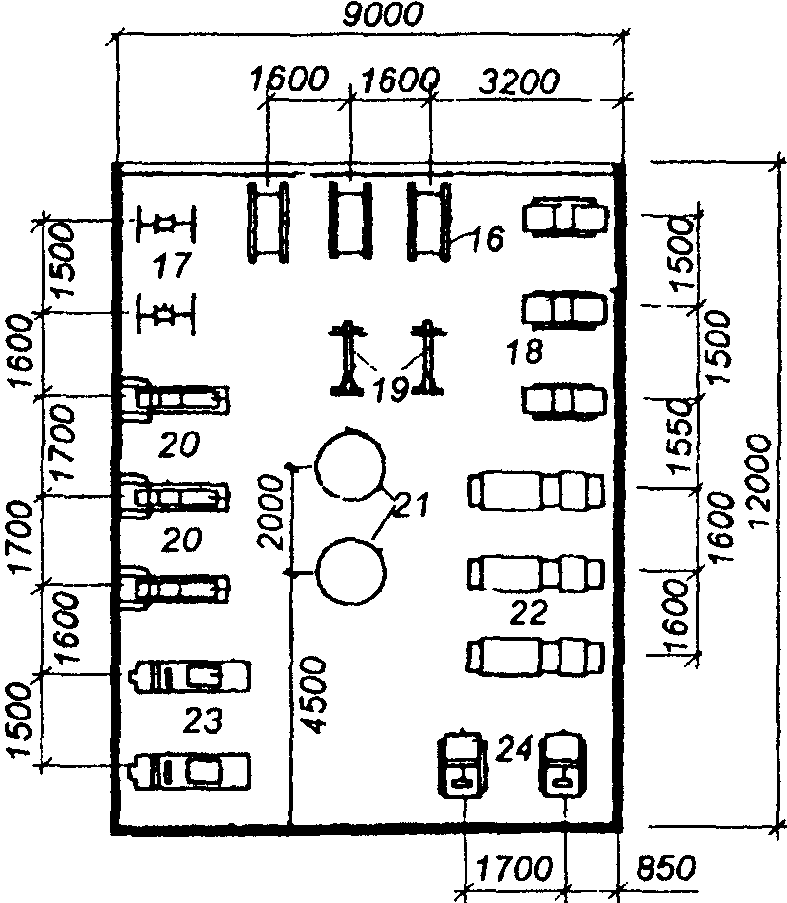

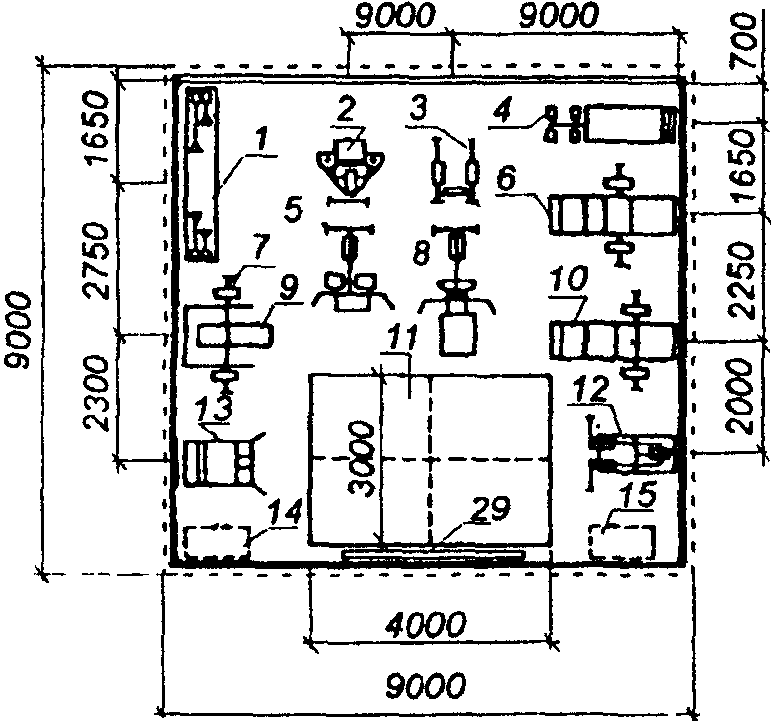

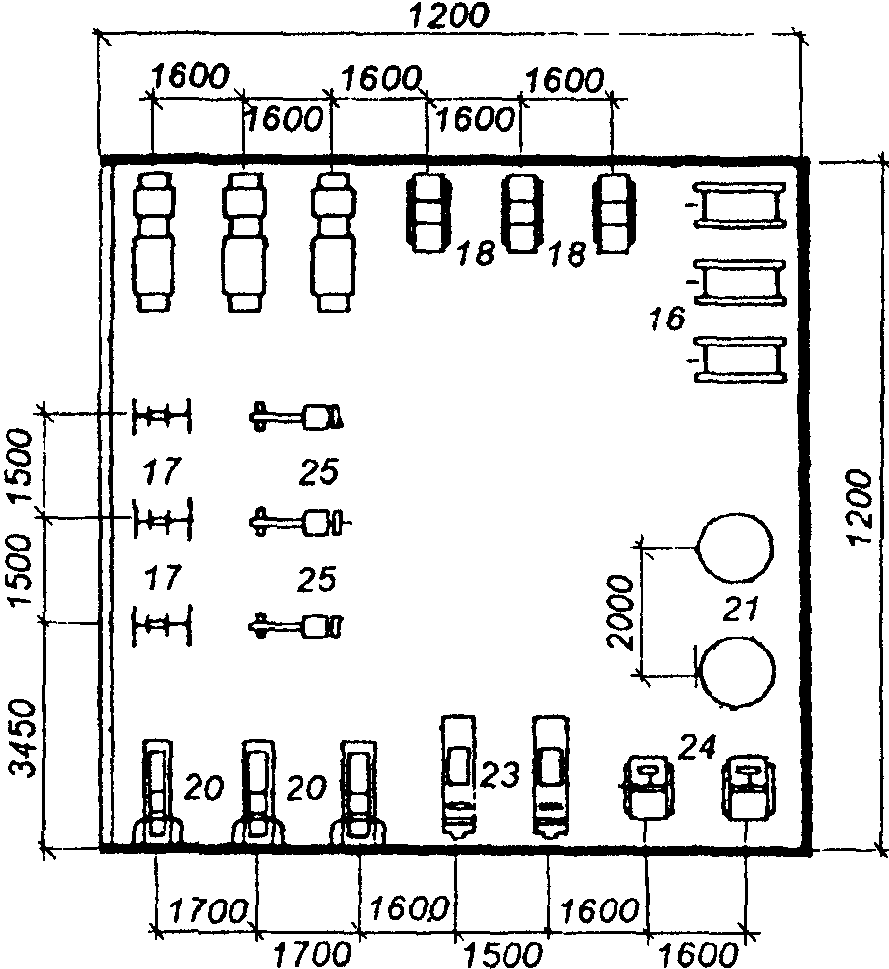

а - планировочная схема помещения с расстановкой тренажеров
из набора АП-2; б, в - планировочные схемы помещений
для групповых занятий по общей физической подготовке
на пристенном трансформируем оборудовании и тренажерах
г
д
г - планировочная схема помещения для групповых занятий
ритмической гимнастикой, хореографией и женской
оздоровительной гимнастикой; д - помещение
для акробатической подготовки спортсменов
Экспликация оборудования:
1. Тренажер "Эспандер". 2. Тренажер для развития плечевого пояса. 3. Приспособление "Брусья консольные". 4. Тренажер для развития мышц бедра. 5. Тренажер для развития широчайших мышц спины. 6. Тренажер для развития силы ног, тип 1. 7. Штанга тяжелоатлетическая народная. 8. Тренажер "Гребля". 9. Приспособление "Скамья универсальная". 10. Тренажер для развития силы ног, тип 2. 11. Маты. 12. Тренажер для развития икроножных мышц. 13. Приспособление для развития мышц спины. 14. Стеллаж для гантелей. 15. Стеллаж для штанг. 16. Тренажер для бега Л.3-01. 17. Устройство для развития тазобедренных суставов. 18. Тренажер "Рити-2". 19. Велотренажер "Здоровье". 20. Тренажер многоцелевой "Стенка". 21. Тренажер для вращения и развития ловкости. 22. Тренажер "Гимнастический". 23. Тренажер для гребли. 24. Тренажер для развития мышц спины и пресса. 25. Велотренажер "Циклон-1". 26. Пианино. 27. Стенка гимнастическая. 28. Батут. 29. Зеркало. 30. Станок хореографический.
а
б

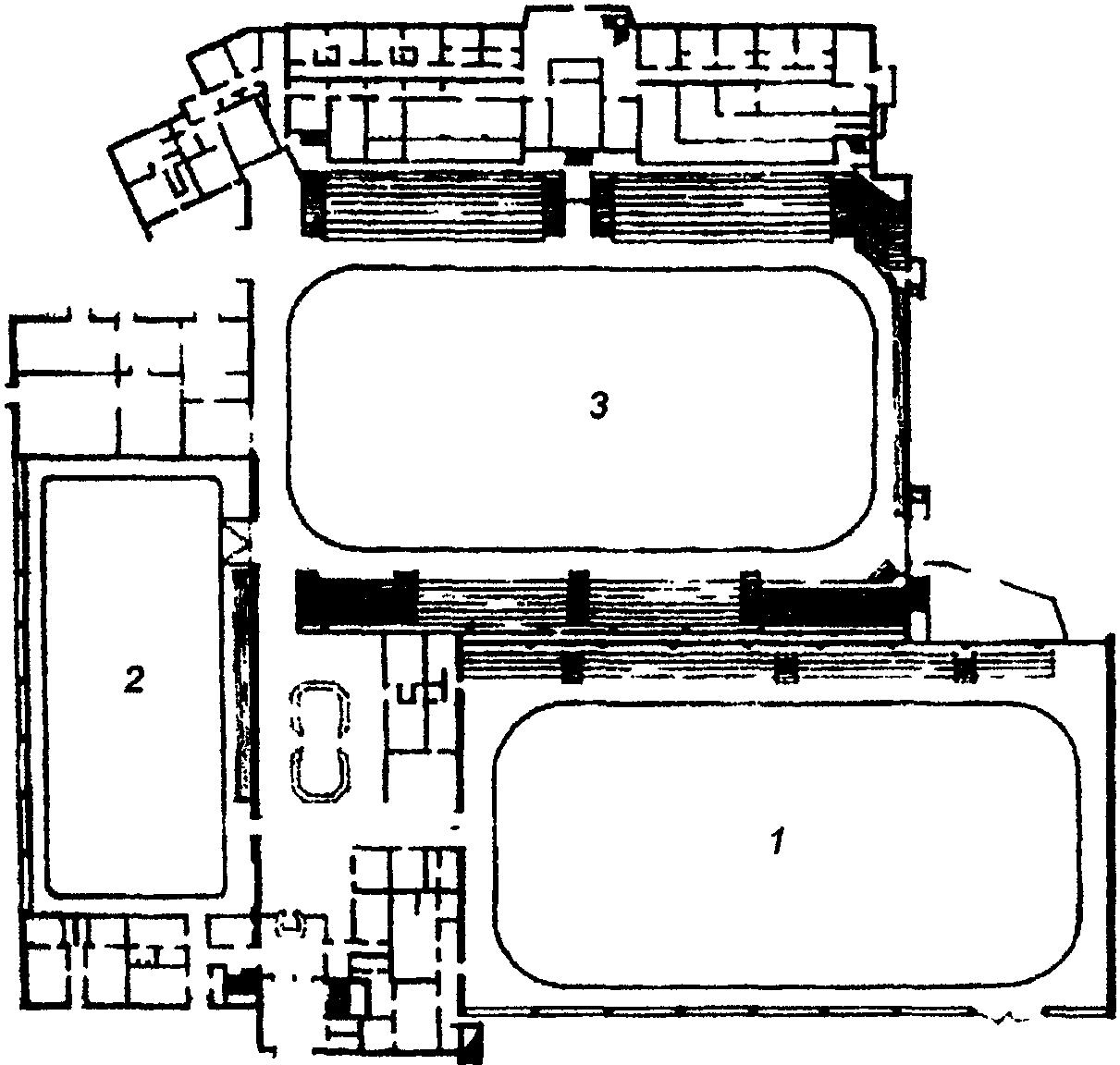

а - центр фигурного катания в г. Оберсдофре (ФРГ):
1 - ледовое поле 60 x 30 м; 2 - ледовое поле 45 x 20 м;
3 - ледовое поле 60 x 30 м

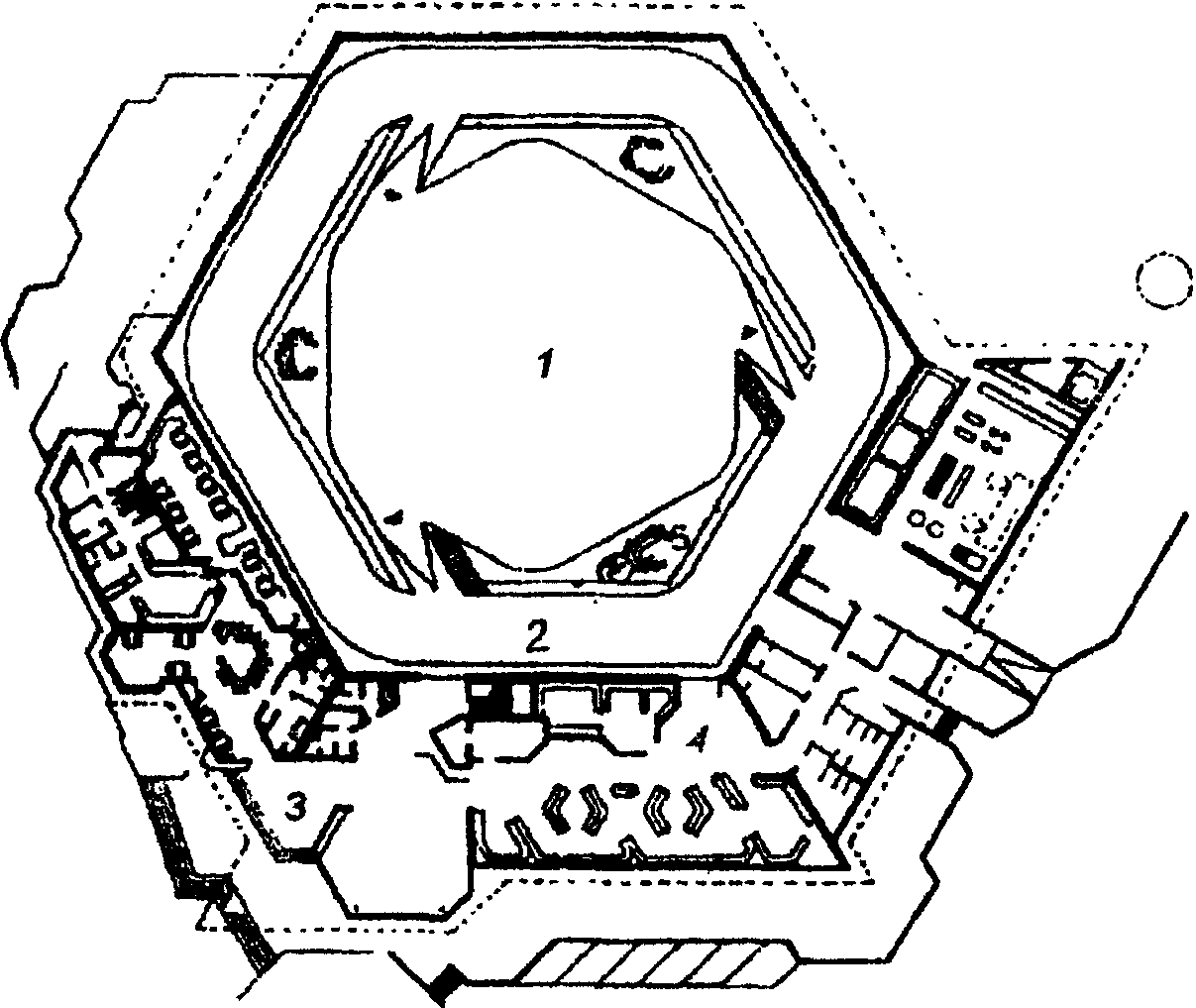

б - каток для массового катания в г. Бохуме (ФРГ).
План 1-го этажа:
1 - ледовое поле; 2 - круговая искусственная дорожка;
3 - вестибюль; 4 - помещение пункта проката
а. Вариант расположения эстрады на поперечной оси арены
б. Вариант расположения эстрады на продольной оси арены
1 - зона накопления артистов; 2 - передняя граница эстрады;
3 - партер на настиле; 4 - попланные занавеси; 5 - кулисы;
- горизонтальный угол, ограничивающий зонудопустимого расположения зрительских мест
а. Типовой пример входной зоны ледового комплекса
1 - тамбур с тепловой завесой; 2 - фойе; 3 - касса;
4 - административное помещение; 5 - автоматы для продажи
билетов и программ; 6 - контроль; 7 - туалеты;
8 - зона охраны; 9 - склад и прокат спортинвентаря;
10 - комната для точки коньков; 11 - лестница к ресторану,
кафе и зрительским местам
б. Схема помещения для стоянки машин по уходу за льдом
1 - машина по уходу за льдом;
2 - приямок для снежной стружки
(ДЛЯ СООРУЖЕНИЙ МАССОВОГО ТИПА)
Схема блока из четырех раздевальных для хоккеистов
(фигуристов)
Фрагмент "А" блока раздевальных
ПОМЕЩЕНИЯ (ЗОНЫ):
1 - раздевальная для хоккеистов или фигуристов на 23 - 24 места; 2 - раздевальная для хоккеистов на 22 - 24 места; 3 - гардеробная домашней одежды с обслуживанием на 92 места; 4 - кабина для точки коньков и подгонки клюшек; 5 - душевая; 6 - преддушевая; 7 - шлюз; 8 - зона шкафов (вешалок) для домашней одежды; 9 - кладовая для хранения и сушки формы хоккеистов - постоянных арендаторов льда; 10 - тренерская; 11 - массажная.
ОБОРУДОВАНИЕ:
12 - открытые двухъярусные шкафы; 13 - вентилируемые шкафы; 14 - шкафы для запасных клюшек, шлемов и ботинок; 15 - верстак; 16 - точильный станок; 17 - мойка для ног <*>; 18 - сушилки для волос; 19 - стол тренера.
--------------------------------
1 - раздевальная (45 м2); 2 - уборная; 3 - душевая
для спортсменов (20 м2); 4 - комната для инвентаря (6 м2);
5 - помещение для сушки формы (10 м2)
ДЛЯ ФИГУРНОГО КАТАНИЯ
а
б
в
г
а - раздевалка от 3 до 6 мест, площадью от 15 до 21 м2;
б - раздевалка с отделением 2 x 4,5 м2, с общей
площадью от 30 м2; в - раздевалка от 3 до 6 мест,
площадью от 19 до 30 м2; г - раздевалка на 3, 6 и 9 мест,
площадью 15, 19 и 24 м2
Примерный состав оборудования:
- 100 тройных шкафчиков, отделение по 25 см шириной;
- 35 тройных шкафчиков, отделение по 40 см шириной;
- 50 одинарных шкафчиков, отделение по 25 см шириной.
а. Сауна на 10 чел. (камера сухого жара на 3 - 4 места)
б. Сауна на 10 чел. (камера сухого жара на 4 - 5 мест)
в. Сауна на 16 чел. в блоке с массажной
(камера сухого жара на 6 мест)
г. Сауна на 25 чел. в блоке с массажной
(камера сухого жара на 5 - 6 мест)
- возможно естественное освещение
- шторка в проеме1 - раздевальная с размещением домашней одежды на крючках
(вешалках); 2 - камера сухого жара; 3 - турецкая баня;
4 - контрастная напольная ванна (глубина воды 1,2 м);
5 - мостик; 6 - тобоган; 7 - лестница для выхода из воды;
8 - комната отдыха; 9 - буфетная ниша;
10 - бельевая кладовая; 11 - обособленный
эвакуационный выход; 12 - массажная
Рис. 4.7. ПУНКТЫ АНТИДОПИНГОВОГО КОНТРОЛЯ
Примерные схемы планов
1 - ожидальная на 16 мест; 2 - ожидальная на 25 мест;
3 - помещение медперсонала; 4 - туалетная кабина
для забора мочи в присутствии медицинского работника;
5 - стол для анализа проб; 6 - стол врача; 7 - шкаф;
8 - холодильник; 9 - охраняемый вход; 10 - стол
для напитков; 11 - сиденья для отдыха; 12 - телевизор
ПРИ СОРЕВНОВАНИЯХ ПО РАЗЛИЧНЫМ ВИДАМ СПОРТА
Спортивные виды (включая хоккей и настольный теннис):
F - ближайшая к трибуне точка на границе поля на уровне
его поверхности (на универсальных площадках
для попеременного использования по нескольким видам
ручных игр).
а - ближайшая граница поля для игры
Фигурное катание на коньках (при неснятых бортах) и хоккей:
F - ближайшая к трибуне точка, лежащая на верхнем крае
борта; б - борт;
- вертикальный угол, лежащий
- вертикальный угол, лежащиймежду лучом зрения зрителей первого ряда и горизонталью
Плавание и прыжки в воду:
Плавание: F - точка на поверхности воды по оси, ближайшей
к трибуне дорожки (при числе дорожек более восьми
крайние дорожки сверх восьми не учитываются);
г - ось дорожки.
Прыжки в воду:
F - точка на поверхности воды по продольной оси ближайшего
к трибуне устройства для прыжков; д - устройство
для прыжков
Беговая конькобежная дорожка:
F - точка на оси, ближайшей к трибуне отдельной дорожки,
не выше 0,5 м от ее поверхности;
в - ось ближайшей к трибуне беговой дорожки,
при разделении дорожки
Лыжные гонки и горнолыжный спорт:
F - точка на середине финишного створа на 0,2 м ниже
уровня пола прохода первого ряда трибуны;
е - середина финишного створа
Прыжки на лыжах с трамплина:
F - наинизшая точка на продольной оси горы приземления
трамплина на уровне не более 0,3 м от ее поверхности
(без учета снегового покрова);
ж - продольная ось трамплина
Схема зала | Вместимость зала, чел. | Процент "потерь" мест на трибуне (при концертах) |
 | 2700 ---- 1200 | 10 -- 0 |
 | 5500 ---- 2400 | 30 -- 20 |
 | 8600 ---- 3700 | 50 -- 35 |
 | 5800 ---- 2500 | 40 -- 15 |
 | 11700 ----- 5100 | 55 -- 50 |
Экспликация: 1 - трибуны; 2 - партер; 3 - эстрада; 4 - "потерянные" места. | ||
Примечания. 1. Над чертой приведены данные для залов с ареной размером 65 x 36 м2, под чертой - с ареной 48 x 26 м2. 2.  - максимально допустимый горизонтальный угол, в пределах которого должны располагаться зрительские места; R - максимально допустимое удаление зрительских мест. | ||
ФИГУРНОГО КАТАНИЯ И ШОРТ-ТРЕКА
а. Поперечный разрез поля
в. Узел А
1 - подпорная стенка; 2 - грунт; 3 - закладная деталь
борта; 4 - хоккейный борт; 5 - канал для отвода
в канализацию; 6 - съемный щит; 7 - арматура
диаметром 8 мм; 8 - арматура диаметром 12 мм;
9 - конструкция пола зала
Примечания. 1. Размеры L и H определяются при конкретном проектировании.
2. Размеры хоккейного борта см. на рисунке 3.8.
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/pravila/3/sp_10759.html
На правах рекламы:
|
© Антон Серго, 1998-2026.
|
Разработка сайта |
|
