"Изменение N 1 ГОСТ Р 56830-2015 "Нефтяная и газовая промышленность. Установки скважинных электроприводных лопастных насосов. Общие технические требования"
(утв. и введено в действие Приказом Росстандарта от 10.08.2018 N 481-ст)

Содержание дополнить наименованиями приложений Н, П, Р:

"Приложение Н (обязательное) Методика косвенного определения КПД погружного электродвигателя .........................................................

Приложение П (обязательное) Размеры кронштейна для установки наземного блока телеметрии в СУ ..........................................................

Приложение Р (обязательное) Присоединительные размеры погружного блока телеметрии ...".

Раздел 2. Ссылки на ГОСТ 12821-80, ГОСТ 17398-72, ГОСТ Р 51402-99 (ИСО 3746-95), ГОСТ Р 52776-2007 (МЭК 60034-1-2004), ГОСТ Р 53365-2009 и их наименования исключить;

заменить ссылки:

"ГОСТ 27.002-89 Надежность в технике. Основные понятия. Термины и определения" на "ГОСТ 27.002-2015 Надежность в технике. Термины и определения";

"ГОСТ Р 51906-2002 Соединения резьбовые обсадных и насосно-компрессорных и трубопроводных труб и резьбовые калибры для них. Общие технические условия" на "ГОСТ Р 51906-2015 Соединения резьбовые обсадных, насосно-компрессорных труб, труб для трубопроводов и резьбовые калибры для них. Общие технические требования";

ГОСТ 12.0.003-74 на ГОСТ 12.0.003-2015;

ГОСТ 14254-96 (МЭК 60529:89) на ГОСТ 14254-2015 (IEC 60529:2013);

для ГОСТ 22483-2012 (МЭК 60228:2004) заменить обозначение: МЭК на IEC;

для ГОСТ 26567-85 исключить слово: "электрических";

для ГОСТ IEC 60034-5-2011 наименование дополнить словами: "(Код IP)";

для ГОСТ Р 53366-2009 (ИСО 11960:2004) заменить слова: "Стальные трубы" на "Трубы стальные";

дополнить ссылками:

"ГОСТ 33259-2015 Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250. Конструкция, размеры и общие технические требования

ГОСТ ISO 17769-1-2014 Насосы жидкостные и установки. Основные термины, определения, количественные величины, буквенные обозначения и единицы измерения. Часть 1. Жидкостные насосы

ГОСТ 33758-2016 Трубы обсадные и насосно-компрессорные и муфты к ним. Основные параметры и контроль резьбовых соединений. Общие технические требования

ГОСТ Р ИСО 3746-2013 Акустика. Определение уровней звуковой мощности и звуковой энергии источников шума по звуковому давлению. Ориентировочный метод с использованием измерительной поверхности над звукоотражающей плоскостью

ГОСТ IEC 60034-1-2014 Машины электрические вращающиеся. Часть 1. Номинальные значения параметров и эксплуатационные характеристики

ГОСТ 10446-80 (ИСО 6892-84) Проволока. Метод испытания на растяжение

ГОСТ 9680-77 Трансформаторы силовые мощностью 0,01 кВ·А и более. Ряд номинальных мощностей

ГОСТ 859-2014 Медь. Марки

ГОСТ 25941-83 (МЭК 34-2-72, МЭК 34-2А-74) Машины электрические вращающиеся. Методы определения потерь и коэффициента полезного действия

ГОСТ Р МЭК 60034-2-1-2009 Машины электрические вращающиеся. Часть 2-1. Стандартные методы определения потерь и коэффициента полезного действия вращающихся электрических машин (за исключением машин для подвижного состава)

ГОСТ 13837-79 Динамометры общего назначения. Технические условия".

Раздел 3. Заменить ссылку: ГОСТ 17398 на ГОСТ ISO 17769-1.

Пункт 6.5.1 изложить в новой редакции:

"6.5.1 Приемка насосов и предвключенных устройств производится в соответствии с требованиями настоящего стандарта, ГОСТ 15.309, технических условий на конкретные типы насосов, предвключенных устройств и конструкторской документации, утвержденной в установленном порядке".

Подпункт 7.2.1.1. Заменить ссылку: ГОСТ Р 52776 на ГОСТ IEC 60034-1.

Пункт 7.2.3.8 изложить в новой редакции:

"7.2.3.8 Во всех электродвигателях должен быть предусмотрен вывод нулевой точки обмотки статора в нижнюю часть электродвигателя в виде изолированного гибкого провода с медными многопроволочными жилами сечением от 0,75 до 1,5 мм² для возможного подключения СПТ. Расстояние от торца фланца ЭД до конца нулевого провода - не менее 300 мм. Материал проводника нулевого провода - медь не ниже марки М1 по ГОСТ 859".

Пункт 7.2.3 дополнить подпунктами 7.2.3.18 - 7.2.3.20:

"7.2.3.18 Все (В)ЭД должны поставляться в исполнении, которое предусматривает возможность присоединения СПТП к нижнему фланцу. Размеры фланца для присоединения СПТП должны соответствовать указанным в приложении И.

7.2.3.19 Конструкция основания ЭД должна предусматривать возможность установления (крепления) термодатчика в районе нижней лобовой части (В)ЭД на удалении от крайнего листа статора не более 150 мм. Конструкция основания ЭД должна предусматривать возможность прохода через нее проводов от нулевой точки (В)ЭД и от термодатчика к СПТП.

7.2.3.20 Установка термодатчика в (В)ЭД потребителя предусматривает демонтаж основания электродвигателя без потери гарантий при обязательной проверке, после установки СПТП, герметичности всех стыков и сопротивления изоляции".

Подпункт 7.5.1.1. Заменить ссылку: ГОСТ Р 52776 на "ГОСТ 15.309, ГОСТ IEC 60034-1".

Пункт 7.6.21 изложить в новой редакции:

"7.6.21 Предпочтительным методом определения КПД электродвигателей (секций) считается прямой метод измерения.

КПД, %, при непосредственных методах его определения вычисляют по формуле

где P₁ - потребляемая мощность, Вт;

P₂ - выходная мощность, Вт.

Допускается определение КПД другими методами в соответствии с ГОСТ Р МЭК 60034-2-1. Методика косвенного определения КПД двигателя приведена в приложении Н".

Пункт 8.5.1 дополнить ссылкой: ГОСТ 15.309.

Подпункт 9.1.4.3. Заменить ссылку: ГОСТ Р 54149 на ГОСТ 32144.

Подпункт 9.2.3.19. Первый абзац изложить в новой редакции:

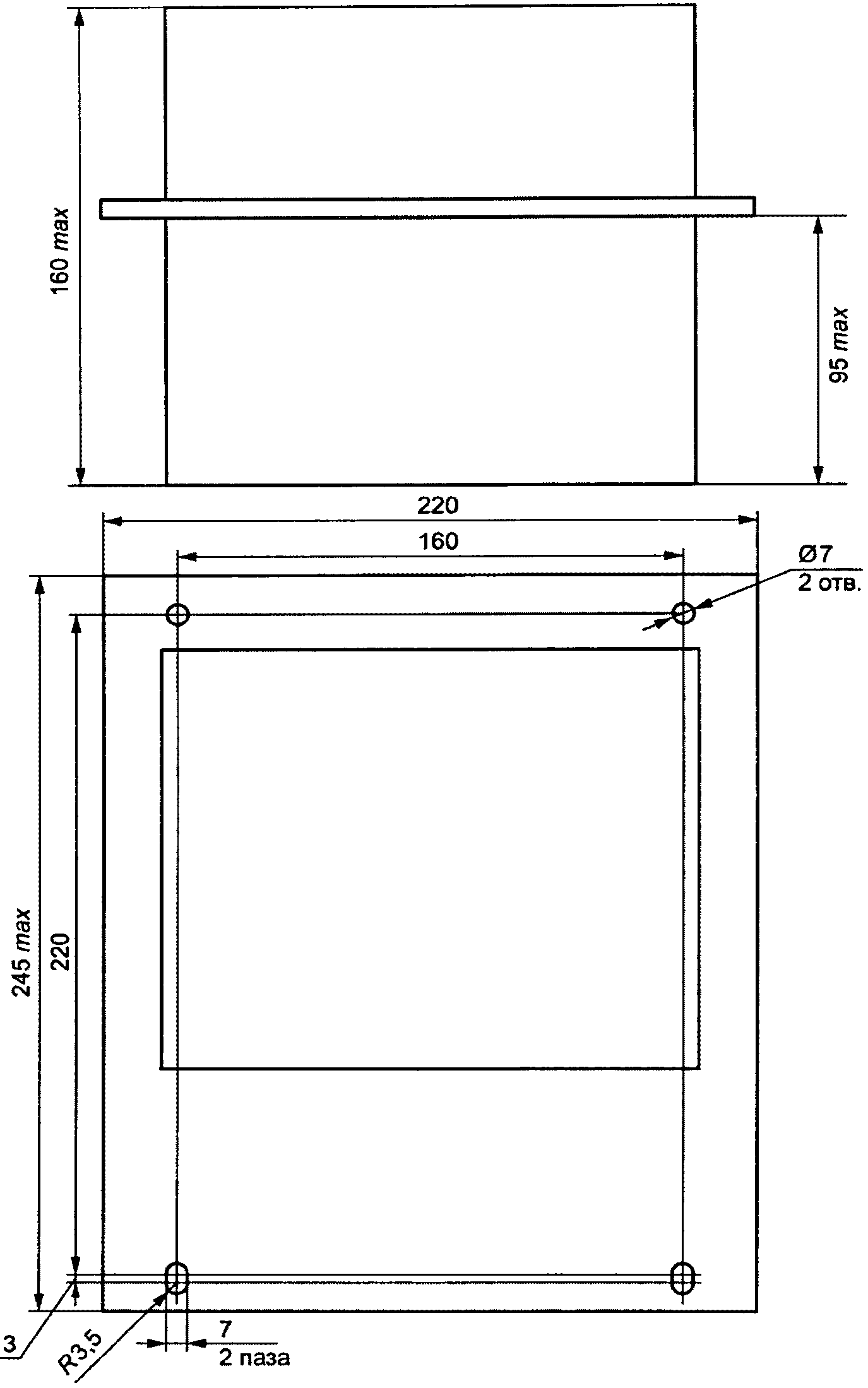

"9.2.3.19 Конструкция СУ должна предусматривать наличие свободного места и специальное крепление, в соответствии с приложением П, для установки наземного блока погружной телеметрии (СПТН). В СУ в отсеке установки СПТН должен быть предусмотрен разъем DB-9F на кабеле необходимой длины";

второй абзац. В перечислении 2) исключить слова: "RS-232 или".

Пункт 9.6.5. Заменить ссылку: ГОСТ Р 51402 на ГОСТ Р ИСО 3746.

Подпункт 10.2.2.2. Заменить ссылку: ГОСТ Р 54149 на ГОСТ 32144.

Пункт 10.5.1 изложить в новой редакции:

"10.5.1 Приемка трансформаторов производится в соответствии с требованиями настоящего стандарта, ГОСТ 15.309, технических условий на конкретные типы трансформаторов и конструкторской документации, утвержденной в установленном порядке.

Трансформатор подвергают приемо-сдаточным, типовым, периодическим и квалификационным испытаниям".

Подпункт 11.1.3.2. Исключить слова:

"- комплект монтажных частей для стыковки с ПЭД, ПВЭД;".

Подпункт 11.2.2.1. Заменить ссылку: ГОСТ Р 54149 на ГОСТ 32144.

Подпункт 11.2.3.3 дополнить словами:

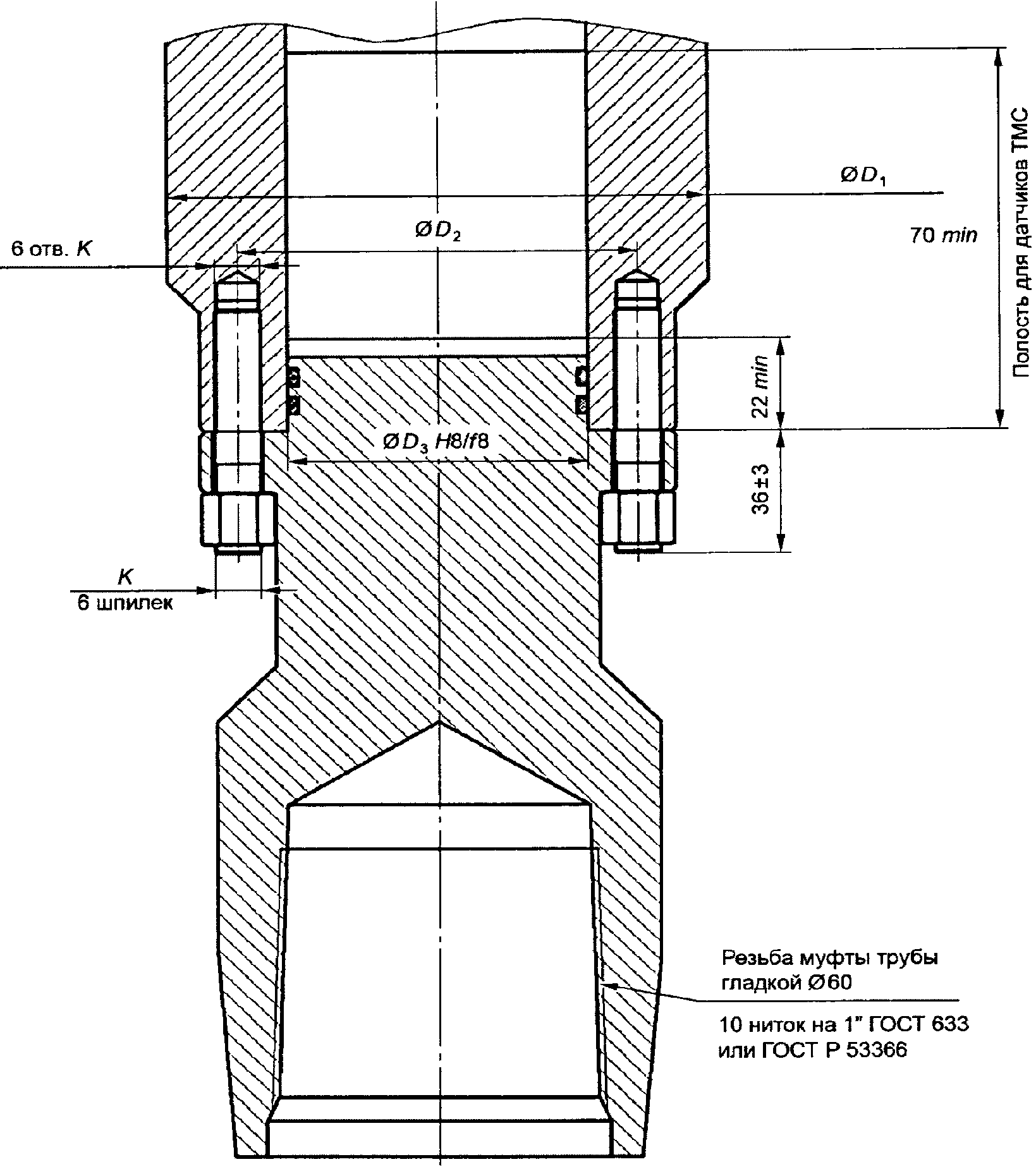

"Присоединительные размеры погружного блока телеметрии (СПТП) должны соответствовать приложению Р. Габаритные размеры измерительного элемента термодатчика не должны превышать размеров: диаметр 4 мм, длина 40 мм".

Подпункт 11.2.3.4. Второй абзац дополнить перечислением:

"- обеспечить надежный электрический контакт проводов от нулевой точки ЭД и от нулевой точки СПТП методом пайки или обжима. Место соединения проводов должно быть изолировано материалами, не уступающими по свойствам изоляционным материалам, применяемым в ЭД".

Подпункт 11.2.3.16 изложить в новой редакции:

"11.2.3.16 Наземная часть СПТ должна быть оснащена портом RS-485 для передачи сигнала в контроллер СУ. На корпусе СПТН должен быть установлен разъем DB-9M со следующим назначением контактов: 7-RS485A, 8-RS485B, 9-RS485C (общий). Дополнительные интерфейсы в СПТН определяются производителем СПТ".

Подпункт 11.2.6.1. Второе перечисление изложить в новой редакции:

"- комплект присоединительных частей наземного блока в СУ, включая изолированный гибкий провод с медной многопроволочной жилой, длиной не менее 300 мм, с установленным на его конце разъемом для присоединения к нулевому контакту блока телеметрии. Материал проводника провода - медь не ниже марки М1 по ГОСТ 859, сечением от 0,75 до 1,5 мм²;".

Пункт 12.1.5. Заменить ссылку: ГОСТ 12821 на ГОСТ 33259.

Подпункты 12.3.17.5 и 12.3.17.6. Заменить ссылку: ГОСТ Р 53365 на ГОСТ 33758.

Пункт 12.6.5. Заменить ссылку: ГОСТ Р 51402 на ГОСТ Р ИСО 3746.

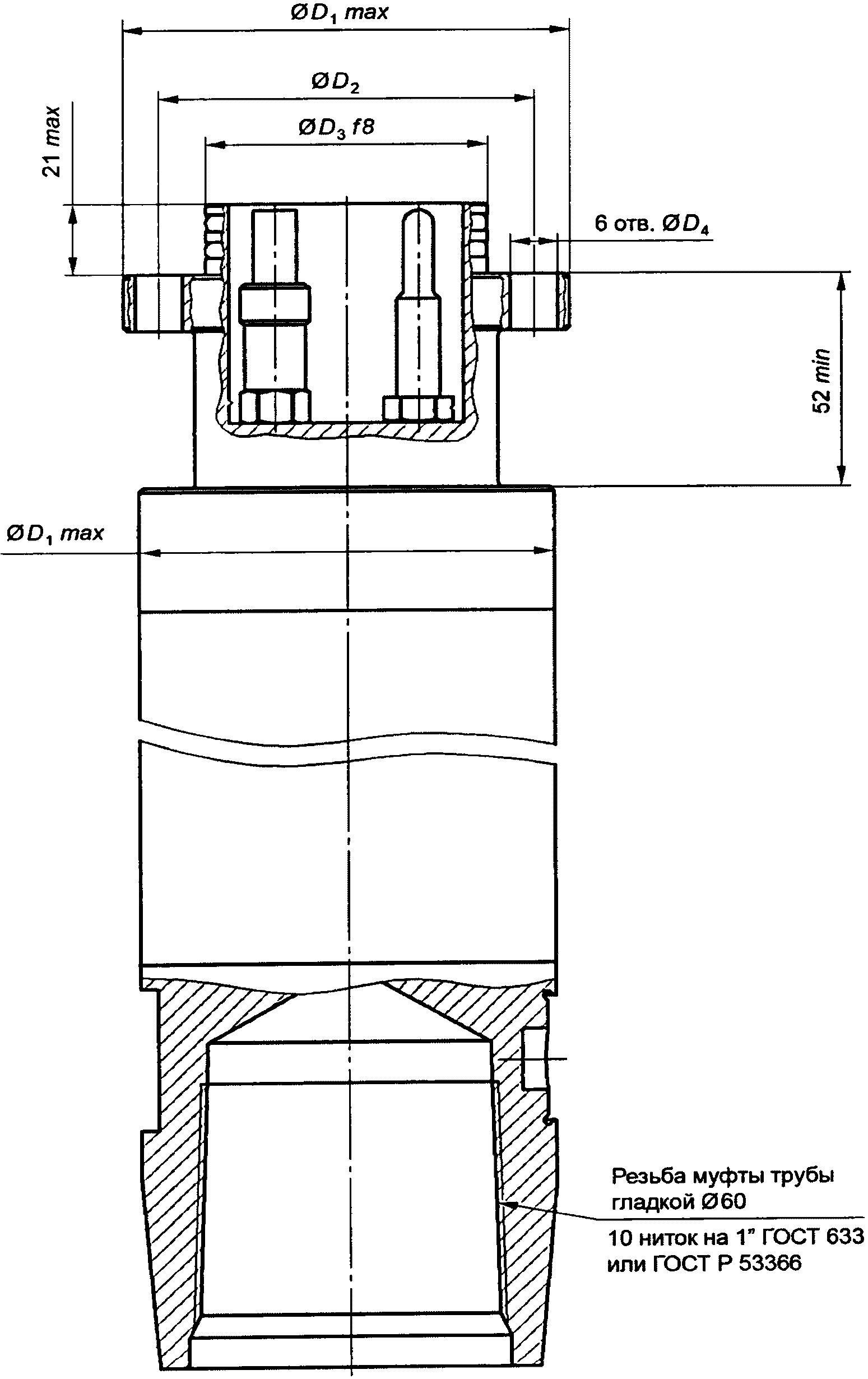

Приложение И дополнить рисунком И.3 и таблицей И.3:

"

Стандарт дополнить приложениями Н, П и Р:

Данная методика разработана на основании методики, приведенной в ГОСТ 25941 и ГОСТ Р МЭК 60034-2-1, с увеличением измеренных параметров с целью повышения верификации и точности.

Использование данной методики допускается только при питании электродвигателя от преобразователя частоты с синусоидальным выходным напряжением.

Для определения КПД проводят два опыта.

В первом опыте определяют зависимость потерь холостого хода P_хх электродвигателя при номинальной частоте и напряжении питания, соответствующем минимальному значению потребляемого тока, в диапазоне температур, включающем в себя рабочую температуру t. В процессе опыта измеряют потребляемую мощность P_хх.и, активное сопротивление фазы R_хх.и и ток I_хх.и.

Потери холостого хода для каждой измеренной температуры определяют по формуле

где m - число фаз;

R_хх.и - активное сопротивление фазы при температуре измерения.

Второй опыт проводят под нагрузкой. В качестве нагрузки может быть применен насос, который позволяет получить на номинальной частоте вращения номинальный ток потребления электродвигателя.

Измеряют номинальный ток I_н, потребляемую мощность P_1и, активное сопротивление фазы R_и, температуру обмотки t_и.

Измеренные величины приводят к рабочей температуре электродвигателя.

Активное сопротивление фазы при рабочей температуре определяют по формуле

Потребляемую мощность при рабочей температуре определяют по формуле

где P_1и - мощность, потребляемая двигателем;

m - число фаз;

P_хх.и - потери холостого хода при температуре опыта с нагрузкой;

P_хх.р - потери холостого хода при рабочей температуре.

КПД двигателя определяют по формуле

где - потери в меди обмотки якоря;

P_д - дополнительные потери от реакции якоря в статоре и роторе, которые при номинальной нагрузке принимаются согласно рекомендации ГОСТ 25941 равными 0,5% от потребляемой мощности P₁.

Поэтому формулу КПД можно представить в виде

Элемент "Библиография". Позицию [8] изложить в новой редакции:

"[8] Приказ Минтруда России от 17 сентября 2014 г. N 642н "Об утверждении Правил по охране труда при погрузочно-разгрузочных работах и размещении грузов".
