"Изменение N 1 ГОСТ Р 53824-2010. "Автомобильные транспортные средства. Колеса неразборные. Технические требования и методы испытаний"
(утв. и введено в действие Приказом Росстандарта от 27.03.2013 N 30-ст)

"Изменение N 1 ГОСТ Р 53824-2010. "Автомобильные транспортные средства. Колеса неразборные. Технические требования и методы испытаний"
(утв. и введено в действие Приказом Росстандарта от 27.03.2013 N 30-ст)


Утверждено и введено в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 27 марта 2013 г. N 30-ст
ИЗМЕНЕНИЕ N 1 ГОСТ Р 53824-2010
"АВТОМОБИЛЬНЫЕ ТРАНСПОРТНЫЕ СРЕДСТВА. КОЛЕСА НЕРАЗБОРНЫЕ.
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ"
Дата введения
1 июля 2013 года
Утверждено и введено в действие Приказом Федерального агентства по техническому регулированию и метрологии от 27.03.2013 N 30-ст.
Раздел 1 изложить в новой редакции:
"1. Область применения
Настоящий стандарт распространяется на стальные колеса для пневматических шин:
- на неразборные колеса с глубокими ободьями с коническими посадочными полками 5° и формой бортовых закраин B, J, K, L для автотранспортных средств (АТС) категорий <1> , , и ;
--------------------------------
<1> Определение категорий - в соответствии с ГОСТ Р 52051.
- на неразборные колеса с глубокими (с условной шириной профиля <= 9,75) и с глубокими широкими (с условной шириной профиля >= 10,5) ободьями с коническими посадочными полками 15° для колес с бескамерными шинами постоянного давления, предназначенные для АТС категорий , , , , , и ;
- на колеса с разборным ободом в части методов испытаний колес, предназначенные для АТС категорий , , , , , и ".
Пункт 3.1. Таблицы 1, 2 изложить в новой редакции:
Таблица 1
В миллиметрах
Условное обозначение профиля обода
Ширина
A
Бортовая закраина
Посадочная полка P, не менее
Монтажный ручей
B
G
+/- 1,0
,
не менее
,
не более
H,
не менее
L,
не менее
M,
не более
Номин.
Пред. откл.
не менее
не более
3,00B
76,0
+/- 1,0
10,0
13,0
14,1
7,5
4,5
13,0
15,0
16,0
28,0
3,50B
89,0
14,5
15,0
19,0
34,0
4,00B
101,5
19,5
45,0
4,50B
114,5
22,0
5,00B
127,0
5,50B
139,5
6,00B
152,5
3J
89,0
17,3
13,0
16,0
28,0
101,5
15,0
19,0
34,0
4J
101,5
114,5
5J
127,0
139,5
6J
152,5
+/- 1,5
165,0
7J
178,0
190,5
8J
203,0
216,0
11,0
15,0
9,5
6,5
17,3
9J
228,5
17,5
45,0
241,5
19,5
22,0
10J
254,0
266,5
11J
279,5
+/- 2,0
292,0
12J
305,0
317,5
13J
330,0
343,0
14J
355,5
Таблица 2
В миллиметрах
Условное обозначение номинального диаметра обода
Номинальный диаметр обода D +/- 0,4
Диаметр контрольного кольца
Длина окружности
10
253,2
251,87
791,3
12
304,0
302,67
950,9
13
329,4
328,07
1030,7
14
354,8
353,47
1110,2
15
380,2
378,87
1190,2
16
405,6
404,27
1270,0
17
436,6
435,22
1367,3
17,5
444,5
441,32
1386,5
19,5
495,3
492,12
1546,0
20,5
520,7
517,52
1625,8
22,5
571,5
568,32
1785,4
24,5
622,3
619,12
1945,0
Раздел 3 дополнить пунктом - 3.1а и таблицей - 2а:
"3.1а. Основные размеры ободьев должны соответствовать указанным на рисунке 2а и в таблице 2а.

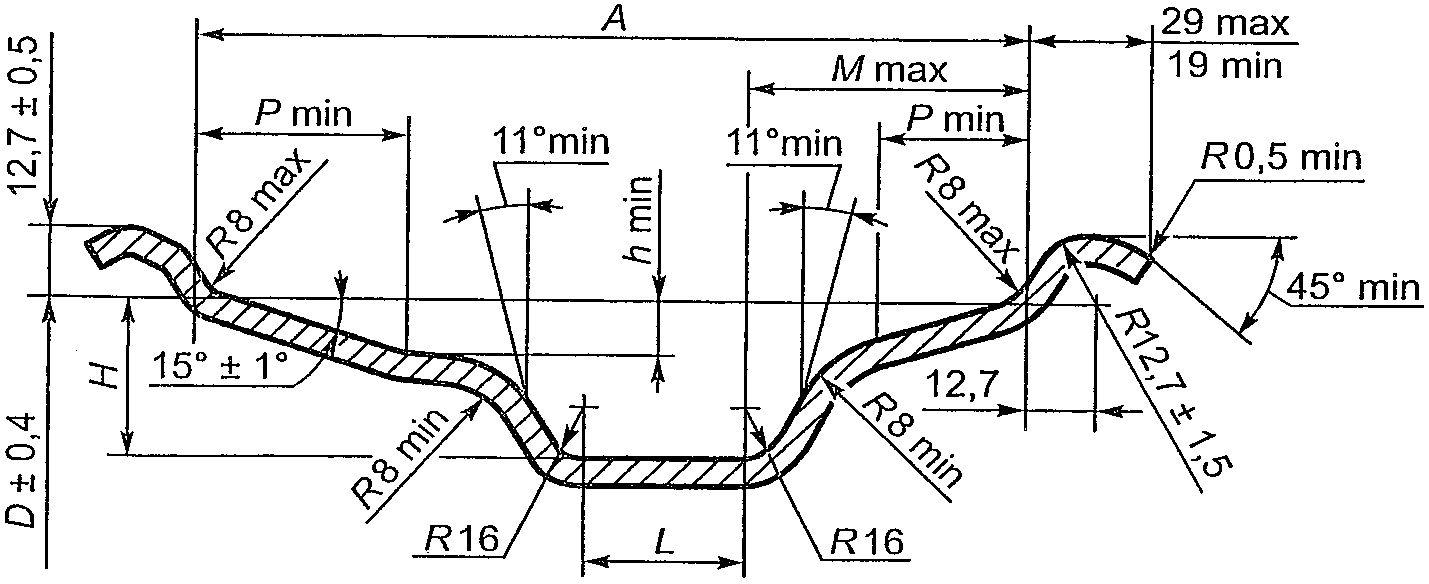

Рисунок 2а. Основные размеры ободьев
Таблица 2а
В миллиметрах
Условное обозначение номинальной ширины обода
Условное обозначение номинального диаметра обода
Ширина A
Посадочная полка P, не менее
Монтажный ручей
Номин.
Пред. откл.
L,
не менее
M,
не более
H,
не менее
h,
не менее
5,25
17,5
133,5
25
4
55
24
7,0
19,5
56
27
22,5
8
57
30
6,00
17,5
152,5
11
60
24
8,5
19,5
30
62
27
22,5
63
30
6,75
17,5
171,5
25
62
24
9,0
19,5
30
14
64
27
22,5
32
66
30
7,50
17,5
190,5
+/- 3,5
25
65
24
9,5
19,5
30
21
67
27
22,5
34
68
30
10,0
8,25
19,5
209,5
30
28
67
27
9,5
22,5
36
70
10,0
24,5
72
9,00
19,5
228,5
30
68
9,5
22,5
70
10,0
24,5
72
10,5
9,75
22,5
247,5
36
70
24,5
72
10,50
19,5
266,5
68
22,5
70
11,75
19,5
298,5
68
22,5
70
12,25
311,5
30
13,00
19,5
330,0
68
22,5
70
11,0
14,00
19,5
355,5
+/- 5,0
34
30
68
22,5
70
15,00
19,5
381,0
68
22,5
70
16,00
20,5
406,5
22,5
18,00
20,5
457,5
22,5
Пункт 3.2. Таблицы 3, 4 изложить в новой редакции:
Таблица 3
Ширина профиля обода, дюймы
Размер E, мм, не менее
3
13,0
От до 4
17,0
От и более
19,5
Таблица 4
Условное обозначение номинального диаметра обода
Длина окружности , мм, -3,0
10
797,6
12
955,0
13
1034,8
14
1114,6
15
1194,4
16
1274,2
17
1373,8
Пункт 3.5 дополнить подпунктом - 3.5.1а и рисунком - 5а (перед пунктом 3.5.1):
"3.5.1а. Варианты расположения вентильного отверстия для ободьев с номинальными диаметрами: 17,5; 19,5; 20,5; 22,5; 24,5.
Основной вариант расположения вентильного отверстия
Рисунок 5а, лист 1
Допускаемый вариант расположения вентильного отверстия
Рисунок 5а, лист 2
Подпункт 3.5.1. Таблицу 8 изложить в новой редакции:
Таблица 8
В миллиметрах
Условное обозначение номинального диаметра обода
Диаметр отверстия для вентиля d
10
12
13
14
15
16
17
Пункт 3.6 дополнить подпунктом - 3.6.2а и таблицей - 10а:

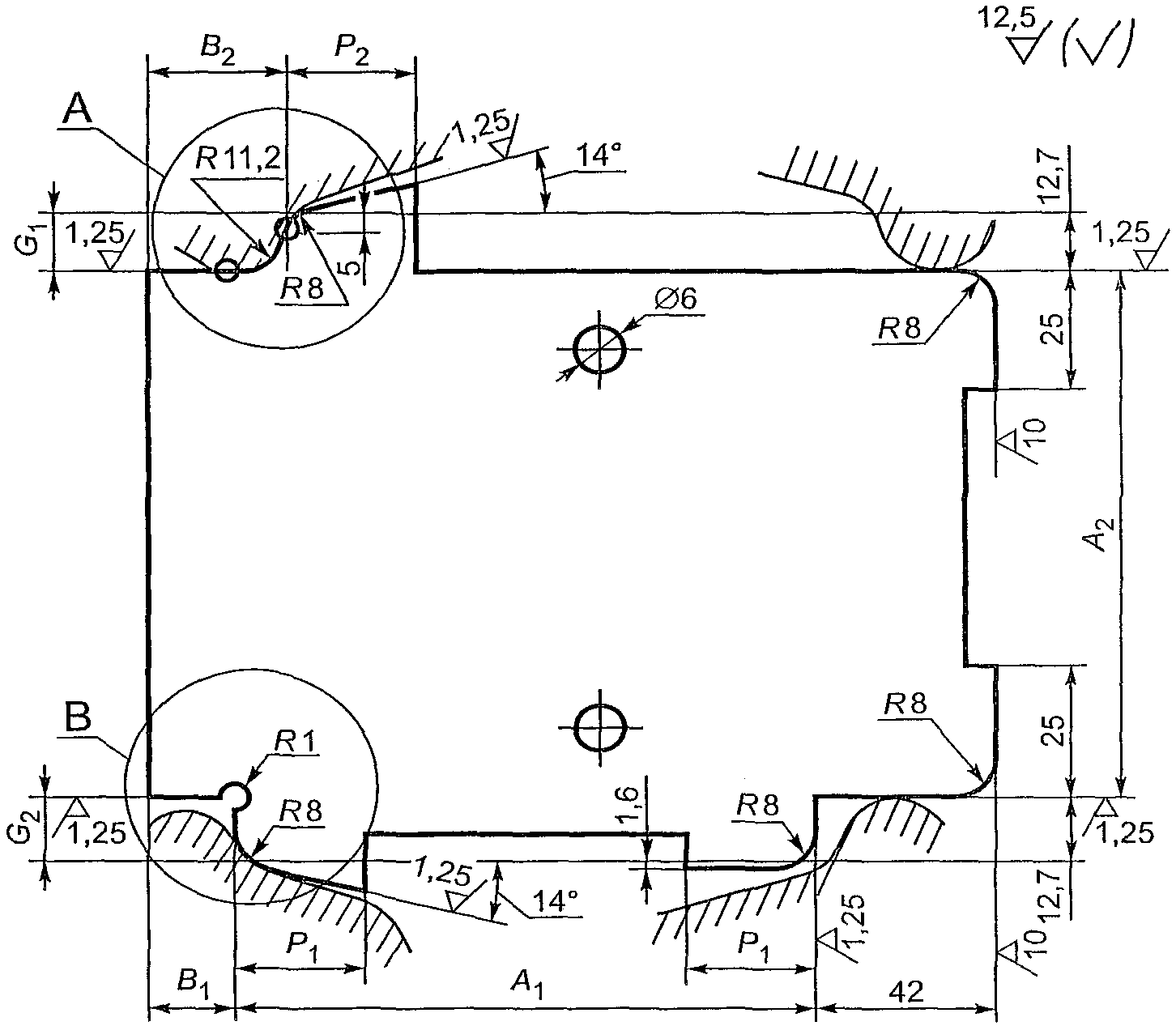

"3.6.2а. Форма и размеры профилей ободьев контролируются при помощи шаблонов, которые должны соответствовать указанным на рисунке 9а и в таблице 10а.
Для размера R 11,2 предел допуска +0,1;
для всех размеров R 8 предел допуска -0,1.
Рисунок 9а
Таблица 10а
В миллиметрах
Условное обозначение номинальной ширины обода
+0,1
-0,1
+0,1
-0,1
+0,1
-0,1
+0,1
-0,1
5,25
132,0
139,0
26
25
6,00
151,0
158,0
31
30
6,75
170,0
177,0
33
32
7,50
189,0
196,0
35
34
8,25
208,0
215,0
37
36
9,00
227,0
234,0
9,75
246,0
253,1
10,50
263,5
273,5
12,2
13,2
18
29
11,75
295,5
305,5
12,25
308,0
318,0
13,00
327,0
337,0
35
34
14,00
352,5
362,5
15,00
378,0
388,0
16,00
402,5
412,5
18,00
454,0
464,0
Шаблон должен прилегать к бортовой закраине в двух точках (рисунок 9б):
Для размеров R 11,2; R 12,7 и всех размеров R 8 предел допуска +0,1.
Рисунок 9б, лист 1
Рисунок 9б, лист 2
В диапазоне между двумя указанными точками допускается зазор, максимальная величина которого не должна превышать 2,0 мм".
Пункт 6.5 дополнить подпунктом - 6.5.2а и таблицей - 11а:
"6.5.2а. Испытания колес с неразборным ободом
Испытания колес при изгибе с вращением должны проводиться на двух ступенях нагрузки, указанных в таблице 11а. На каждой ступени необходимо испытывать по два колеса.
Таблица 11а
Изгибающий момент при вращении
Минимальное число циклов нагружения колес
Примечание. - момент 1-й ступени, - момент 2-й ступени.
Частота циклического нагружения должна быть не более 3000 об/мин.
При необходимости частота циклического нагружения устанавливается предприятием - разработчиком автотранспортного средства (колеса)".
