"Изменение N 1 ГОСТ 30212-94/ГОСТ Р 50204-92 "Столы журнальные и письменные. Методы испытаний"
(принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 24.06.2006 N 29)

Принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 29 от 24.06.2006).

Зарегистрировано Бюро по стандартам МГС N 5434.

За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AZ, AM, BY, KZ, KG, MD, RU, TJ, TM, UZ, UA [коды альфа-2 по МК (ИСО 3166) 004].

Дату введения в действие настоящего изменения устанавливают указанные национальные органы по стандартизации <*>.

--------------------------------

<*> Дата введения в действие на территории Российской Федерации - 2007-05-01.

Вводную часть изложить в новой редакции:

"Настоящий стандарт распространяется на журнальные столы, приставные столы, письменные (рабочие), для компьютера, для руководителя, для заседаний (далее - столы) и устанавливают методы испытания на:

прочность под действием статической нагрузки;

прочность под действием длительной статической нагрузки;

жесткость;

прочность под действием ударной нагрузки;

прочность при падении;

долговечность под действием горизонтальной нагрузки;

долговечность под действием вертикальной нагрузки;

долговечность опор качения.

Метод испытания на прочность под действием длительной статической нагрузки применяется при типовых и приемочных испытаниях.

Виды столов и последовательность проведения испытаний столов соответствуют порядку перечисления методов и приведены в Приложении 1.

Испытаниям на прочность под действием ударной нагрузки и при падении не подвергаются столы стеклянные и со стеклянными крышками.

Испытаниям на жесткость и долговечность под действием горизонтальной нагрузки не подвергают столы на опорах качения, одноопорные, столы с крестообразным расположением подстолья, стеклянные и столы со съемными крышками.

Испытаниям на долговечность под действием вертикальной нагрузки подвергают только столы одноопорные и с крестообразным расположением подстолья.

Устойчивость столов определяют по ГОСТ 28793.

Столы, имеющие ящики и двери, дополнительно испытывают на устойчивость по ГОСТ 19882 и [2].

Столы, предусматривающие крепление их к полу, испытаниям на устойчивость не подвергают.

Выдвижные ящики испытывают по ГОСТ 28105. Двери с вертикальной осью вращения испытывают по ГОСТ 19195. Подкатные тумбы столов испытывают по ГОСТ 19882.

Рекомендуется проводить испытания на прочность и долговечность столов по уровням интенсивности эксплуатации по [1], в этом случае нагрузки на столы выбирают в соответствии с Приложением 4. Уровни интенсивности эксплуатации, указанные в Приложении 5, устанавливают в соответствии с видами мебели по эксплуатационному назначению по ГОСТ 16371.

Стандарт применяется при приемочных, квалификационных, типовых, периодических и сертификационных испытаниях".

Пункт 2.1.1. Исключить слова: "или откидные".

Пункт 2.3.2. Заменить слова: "определяемую по таблице" на "выбранную в соответствии с уровнями интенсивности эксплуатации (Приложение 4). На крышку из стекла прикладывают нагрузку, равную:

25 даН - для крышки площадью 0,35 м2;

50 даН - для крышки площадью св. 0,35 м2";

таблицу исключить.

Пункт 2.3.3 дополнить абзацем:

"Прогиб крышки a определяют как разницу положения выбранной точки до нагружения и после последнего нагружения".

Пункт 2.3.4 изложить в новой редакции:

"2.3.4. Повторяют нагружение на дополнительной рабочей поверхности (выдвижной элемент) приложением нагрузки P, соответствующей выбранному уровню интенсивности эксплуатации (см. Приложение 4)".

Пункт 2.3.5. Исключить слова: "или откидного".

Пункт 3.1.1 изложить в новой редакции:

"3.1.1. Метод испытания заключается в воздействии ударной нагрузки на крышку стола в точках наиболее вероятного повреждения (кроме выдвижных элементов)".

Пункт 3.3.2. Второй - четвертый абзацы изложить в новой редакции:

"Высота f устанавливается в зависимости от назначения стола и в соответствии с выбранным уровнем интенсивности эксплуатации (см. Приложение 4)".

Пункт 3.3.3. Исключить слова: "или откидных".

Пункт 4.2.4 изложить в новой редакции:

"4.2.4. Набор балластных грузов массой до 100 кг".

Пункт 4.3.2. Второй абзац. Заменить слова: "(рабочих)" на "(рабочих, для компьютера)".

Пункт 4.3.3 изложить в новой редакции:

"4.3.3. В точку A крышки стола (черт. 3) прикладывают горизонтальную нагрузку P, выбранную в зависимости от назначения стола и соответствующим уровнем интенсивности эксплуатации (см. Приложение 4).

Нагружение проводят 10 раз".

Пункт 5.3.3. Первый абзац изложить в новой редакции:

"Прикладывают горизонтальную нагрузку Р последовательно в точках a - b - c - d (черт. 4) до нормативного количества циклов.

Продолжительность цикла (a - b - c - d) - не менее 2 с".

Пункт 7.3.3 изложить в новой редакции:

"7.3.3. Стол прокатывают до нормативного количества циклов, выбранного в зависимости от назначения стола и в соответствии с уровнем интенсивности эксплуатации, после чего его осматривают и фиксируют наличие разрушений в местах крепления опор и самих опорах".

Стандарт дополнить разделами - 9, 10:

9.1. Сущность метода

9.1.1. Сущность метода заключается в определении деформации под действием длительной распределенной статической нагрузки.

9.2. Аппаратура

9.2.1. Набор грузов общей массой 250 кг: по (5,00 +/- 0,15) кг и (1,00 +/- 0,03) кг каждый.

Допускается отклонение общей массы груза при испытании +/- 3%.

9.2.2. Устройство, обеспечивающее измерение деформации с погрешностью +/- 0,5 мм.

9.3. Подготовка и проведение испытаний

9.3.1. Стол свободно устанавливают на ровном полу.

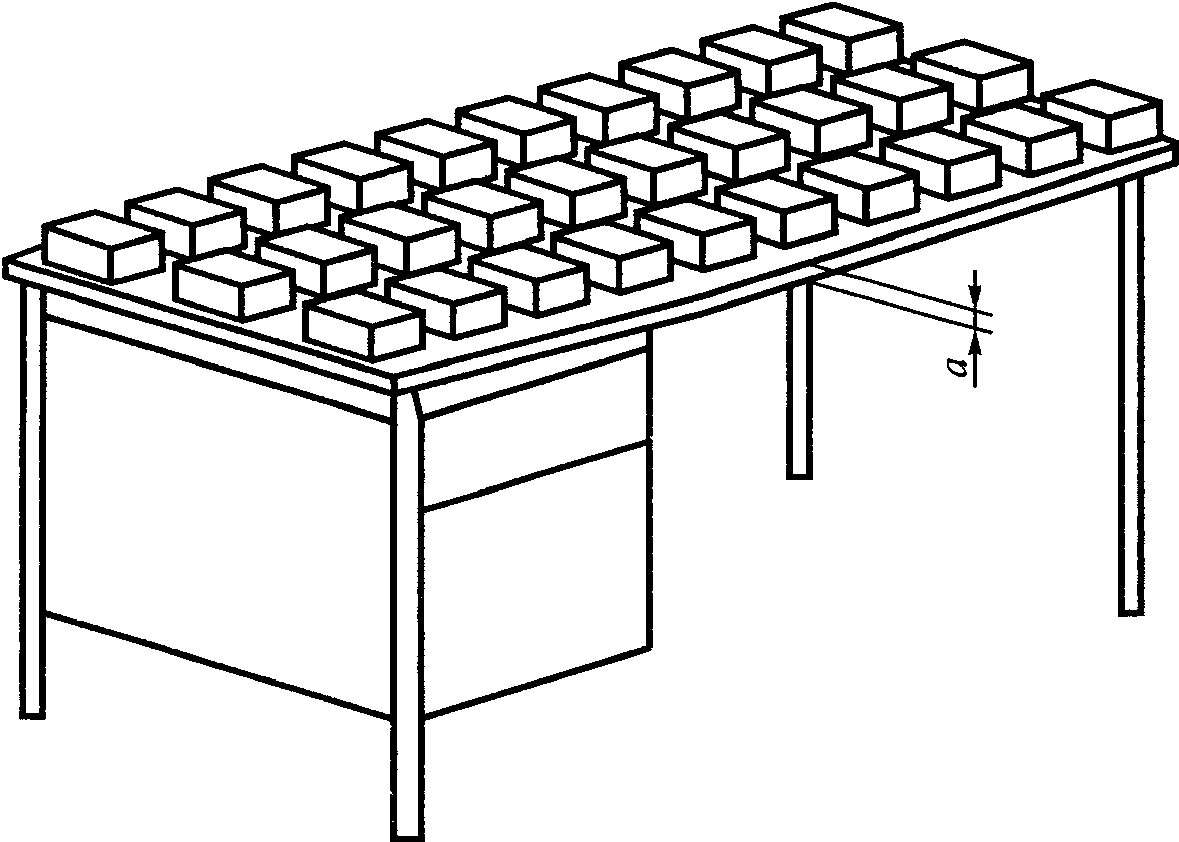

9.3.2. На поверхности стола равномерно распределяют грузы (черт. 8) и выдерживают в течение 7 сут. Нагрузка P должна соответствовать выбранному уровню интенсивности эксплуатации (см. Приложение 4).

9.3.3. Прогиб крышки стола a измеряют в точке наиболее вероятного максимального значения (черт. 8):

до нагружения ;

через 7 сут под нагрузкой и после ее снятия .

Полученный результат выражают в процентах от расстояния между опорами L. Опорами в данном случае могут служить ножки, щитовые опоры, щиты упрочнения и т.п.

Прогиб крышки после снятия нагрузки (остаточную деформацию) определяют в той же точке как разницу прогибов крышки после снятия нагрузки через 7 сут и начального прогиба до нагружения .

Точка наиболее вероятного максимального прогиба определяется испытателем в зависимости от конструкции изделия.

9.4. Обработка результатов

9.4.1. Столы считают выдержавшими испытания на прочность под действием длительной вертикальной статической нагрузки, если величина прогиба каждого образца соответствует норме, установленной ГОСТ 16371, без видимых дефектов.

10.1. Сущность метода

10.1.1. Сущность метода заключается в визуальной оценке наличия дефектов при падении изделия с заданной высоты.

10.2. Подготовка и проведение испытаний

10.2.1. Стол свободно устанавливают на ровном полу.

10.2.2. Приподнимают стол с меньшей стороны на высоту h (черт. 9), затем опускают так, чтобы стол упал на пол. Повторяют операцию 10 раз.

Высота h устанавливается в зависимости от назначения стола и в соответствии с выбранным уровнем интенсивности эксплуатации (см. Приложение 4).

Штабелируемые столы испытывают на падение только на одну ножку по диагонали. Линия соединения этой ножки должна иметь наклон ~ 20° по отношению к полу.

10.2.3. После испытания изделие осматривают и фиксируют видимые дефекты: поломки, ослабление соединений, неполадки в работе отдельных элементов.

10.3. Обработка результатов

10.3.1. Столы считают выдержавшими испытания на прочность при падении, если в каждом образце не обнаружены дефекты, указанные в п. 10.2.3".

Приложения 1, 3 изложить в новой редакции:

Примечание. Знак "+" означает, что данный показатель применяется, знак "-" - показатель не применяется, знак "+/-" означает, что показатель имеет ограниченную применяемость в зависимости от наличия элементов в изделии.

Стандарт дополнить Приложениями - 4, 5:

Стандарт дополнить элементом - "Библиография":

[1] ИСО 8019-88 <*> Мебель. Столы. Определение прочности

[2] ИСО 7172-88 <*> Мебель. Столы. Определение устойчивости".

--------------------------------

<*> Оригинал международного стандарта находится во ФГУП "СТАНДАРТ-ИНФОРМ" Федерального агентства по техническому регулированию и метрологии.

Информационные данные. Пункт 5 изложить в новой редакции:

"5. Ссылочные нормативные документы
