"Государственная поверочная схема для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц"
(утв. Приказом Росстандарта от 23.07.2021 N 1436)

Государственная поверочная схема для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц (далее - ГПС СИ ЭЭВ) распространяется на государственный первичный эталон единицы электрической мощности в диапазоне частот 1 - 2500 Гц (ГЭТ 153-2019), реализующий воспроизведение и передачу единиц следующих электроэнергетических величин:

активная электрическая мощность - ватт (Вт);

реактивная электрическая мощность - вар (вар);

напряжение основной гармоники несинусоидального напряжения - вольт (В);

сила тока основной гармоники несинусоидального тока - ампер (А);

угол сдвига фазы между основными гармониками напряжения и тока - градус (°);

угол сдвига фазы между основными гармониками напряжения или тока в двух различных фазах в трехфазной системе - градус (°);

коэффициенты гармоник напряжения, тока и суммарные коэффициенты гармоник (%);

напряжение прямой, обратной и нулевой последовательностей в трехфазных сетях - вольт (В);

сила тока прямой, обратной и нулевой последовательностей в трехфазных сетях - ампер (А);

коэффициентов несимметрии напряжения обратной и нулевой последовательностей в трехфазных сетях (%).

ГПС СИ ЭЭВ устанавливает порядок передачи единиц от государственного первичного эталона вторичным и рабочим эталонам, а также соответствующим СИ с указанием методов передачи единиц и показателей точности эталонов и СИ.

Графическая часть ГПС СИ ЭЭВ приведена в Приложениях А - Е.

В настоящем документе использованы следующие обозначения и сокращения:

ГПС - государственная поверочная схема;

ГПЭ - государственный первичный эталон;

ГЭТ - государственный эталон;

ВЭТ - вторичный эталон;

РЭ - рабочий эталон;

СКО - среднее квадратическое отклонение;

СКЗ - среднее квадратическое значение;

и - Относительные и абсолютные значения СКО соответственно;

и - относительная и абсолютная стандартная неопределенность, оцениваемая по типу A соответственно;

и - относительная и абсолютная стандартная неопределенность, оцениваемая по типу B соответственно;

и - относительная и абсолютная расширенная суммарная стандартная неопределенность при коэффициенте охвата 2;

и - относительная и абсолютная неисключенная систематическая погрешность;

U₁ и I₁ - основные гармоники напряжения и тока соответственно;

, , - углы сдвига фаз между напряжением и током в одной фазе, между двумя напряжениями или двумя токами в трехфазной сети соответственно;

U₁, U₂, U₀ - напряжения прямой, обратной и нулевой последовательностей в трехфазных сетях соответственно;

К₂ и К₀ - коэффициенты обратной и нулевой последовательностей напряжения.

3.1. Государственный первичный эталон единицы электрической мощности в диапазоне частот 1 - 2500 Гц (ГПЭ) представляет собой многофункциональную информационно-измерительную систему, состоящую из ряда реальных (аппаратно-реализованных) и виртуальных (программно-реализованных) подсистем, каждая из которых воспроизводит единицы одной или нескольких взаимосвязанных электроэнергетических величин, указанных выше, и обеспечивает возможность их передачи соответствующим вторичным эталонам и наиболее точным СИ:

подсистема воспроизведения единиц активной и реактивной мощности переменного тока (базовая подсистема);

подсистема воспроизведения единиц напряжения и силы тока основных гармоник несинусоидального напряжения и тока;

подсистема воспроизведения единицы угла сдвига фаз между основными гармониками напряжения и тока в однофазной сети и угла сдвига фаз между основными гармониками напряжения или тока в двух различных фазах трехфазной сети;

подсистема воспроизведения единиц коэффициентов гармоник напряжения n-го порядка (K_ЭU(n)), и тока (K_ЭI(n)), а также суммарных коэффициентов гармоник (K_ЭU, K_ЭI);

подсистема воспроизведения единиц напряжения прямой (U₁), обратной (U2) и нулевой (U₀) последовательностей в трехфазных сетях;

подсистема воспроизведения единиц коэффициентов несимметрии напряжения обратной (К₂) и нулевой (К₀) последовательностей в трехфазных сетях.

3.2. В состав технических средств государственного первичного эталона единицы электрической мощности в диапазоне частот 1 - 2500 Гц входят:

синхронизированные источники напряжения и тока с программируемым гармоническим составом, обеспечивающие формирование СКЗ напряжения до 1000 В и силы тока до 50 А;

первичные преобразователи напряжения (резистивные и индуктивный делители напряжения);

первичные преобразователи тока (комплект безреактивных шунтов, электронный измерительный трансформатор);

аналого-цифровые измерительные преобразователи напряжения и тока;

средства обработки и представления информации на основе персонального компьютера, обеспечивающие расчет значений всех воспроизводимых эталоном величин;

аппаратура для исследований и периодической аттестации эталона.

3.3. Каждая из указанных выше подсистем ГПЭ выполняет функцию государственного первичного эталона воспроизводимых ею единиц. Метрологические и технические характеристики каждой подсистемы ГПЭ, соответствующих вторичных и рабочих эталонов и СИ представлены далее отдельно и отражены в графических приложениях А - Е.

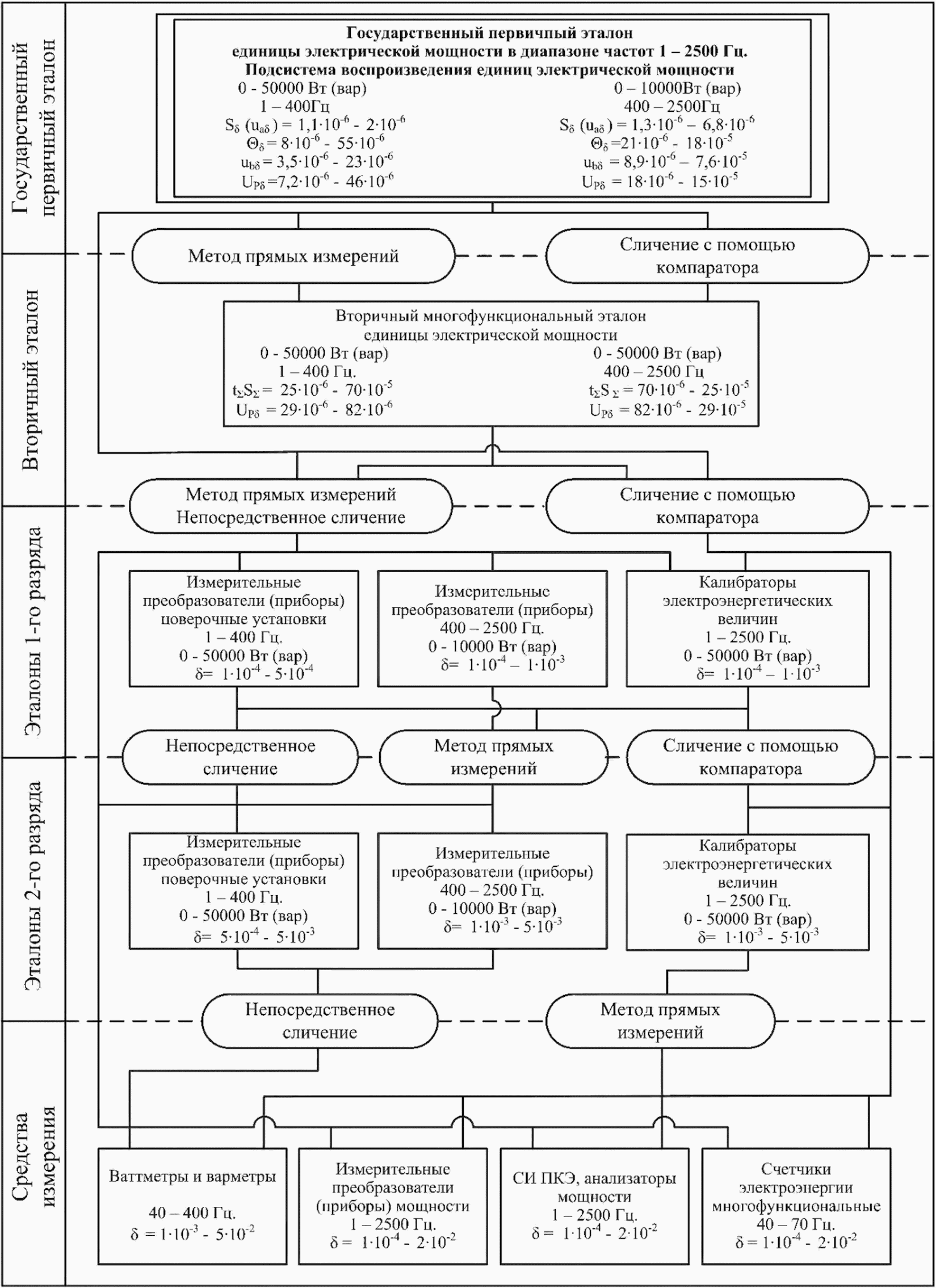

4.1.1. Единицы активной (Вт) и реактивной (вар) электрической мощности воспроизводятся:

в области частот от 1 до 400 Гц в диапазоне мощности от 0 до 50000 Вт (вар), при напряжении от 0,01 до 1000 В, силе тока от 0,01 до 50 А, значениях коэффициентов активной и реактивной мощности от 0 до 1,0

в области частот от 400 до 2500 Гц в диапазоне мощности от 0 до 10000 Вт (вар), при напряжении от 0,01 до 1000 В, силе тока от 0,01 до 10 А, значениях коэффициентов активной и реактивной мощности от 0 до 1,0.

Показатели точности воспроизведения единиц активной и реактивной электрической мощности приведены в таблице 1.

где:

- среднее квадратическое отклонение (далее - СКО) результата измерений в относительной форме при 30 независимых измерениях;

- доверительные границы неисключенной относительной систематической погрешности;

- относительная стандартная неопределенность, оцениваемая по типу A;

- относительная стандартная неопределенность, оцениваемая по типу B;

- расширенная суммарная стандартная неопределенность при коэффициенте охвата 2.

Примечание: Индекс используется для относительных значений показателей точности воспроизведения единиц (, , и др.).

4.1.2. Вторичные эталоны

В качестве вторичных эталонов (ВЭТ) используются однофазные и трехфазные измерительные преобразователи (приборы) активной и реактивной электрической мощности и калибраторы (многозначные меры) активной и реактивной электрической мощности. Единицы активной и реактивной электрической мощности передаются рабочим эталонам 1-го и 2-го разрядов и средствам измерений методами прямых измерений, непосредственных сличений и сличений с помощью компаратора. Доверительные границы СКО суммарной относительной погрешности ВЭТ при 30 независимых измерениях, включая нестабильность ВЭТ за интервал между аттестациями при доверительной вероятности 0,99, должны составлять от 25·10^-6 до 70·10^-6 в диапазоне частот от 1 до 400 Гц и от 70·10^-6 до 250·10^-6 в диапазоне частот от 400 до 2500 Гц.

Расширенная стандартная неопределенность измерений в тех же диапазонах частот должна составлять от 29·10^-6 до 82·10^-6 и от 82·10^-6 до 290·10^-6 соответственно.

4.1.3. Рабочие эталоны (РЭ) 1-го разряда

РЭ 1-го разряда предназначены для передачи единиц активной и реактивной электрической мощности РЭ 2-го разряда и СИ измерений электрической мощности и энергии методами прямых измерений, непосредственных сличений и сличений с помощью компаратора.

В качестве РЭ 1-го разряда используют однофазные и трехфазные измерительные приборы, измерительные преобразователи электрической мощности и меры - калибраторы электрической мощности.

Пределы допускаемых относительных погрешностей РЭ 1-го разряда при доверительной вероятности 0,95 за интервал между аттестациями должны составлять от 1·10^-4 до 5,0·10^-4 (менее 5,0·10^-4) в диапазоне частот от 1 до 400 Гц и от 1·10^-4 до 1·10^-3 (менее 1·10^-3) в диапазоне частот от 400 до 2500 Гц.

Соотношение пределов допускаемых относительных доверительных погрешностей РЭ 1-го разряда и пределов допускаемых относительных доверительных погрешностей РЭ 2-го разряда должно быть не более 1/3.

4.1.4. Рабочие эталоны 2-го разряда.

РЭ 2-го разряда предназначены для калибровки и поверки средств измерений активной и реактивной электрической мощности и энергии методами непосредственных сличений и прямых измерений.

В качестве РЭ 2-го разряда применяют однофазные и трехфазные измерительные приборы и преобразователи, калибраторы электрической мощности и поверочные установки.

Примечание: В методиках поверки и нормативных документах на средства поверки счетчиков электрической энергии наряду с терминами "эталонный измерительный преобразователь мощности" используется термин "эталонный счетчик электрической энергии". Оба типа устройств могут равноправно применяться для целей поверки.

Пределы допускаемых относительных погрешностей РЭ 2-го разряда при доверительной вероятности 0,95 за интервал между аттестациями должны составлять от 5·10^-4 до 5·10^-3 (включая 5·10^-4) в диапазоне частот от 1 до 400 Гц и от 1·10^-3 до 5·10^-3 (включая 1·10^-3) в диапазоне частот от 40 до 2500 Гц.

Соотношение пределов допускаемых относительных доверительных погрешностей РЭ 2-го разряда и пределов допускаемых погрешностей средств измерений должно быть не более 1/3.

4.1.5. Средства измерений

4.1.5.1. В качестве СИ применяются однофазные и трехфазные ваттметры, варметры, измерительные преобразователи активной и реактивной электрической мощности и однофазные и трехфазные счетчики электрической энергии.

4.1.5.2. Пределы допускаемых относительных погрешностей СИ за интервал между поверками должны составлять от 1·10^-4 до 2·10^-2.

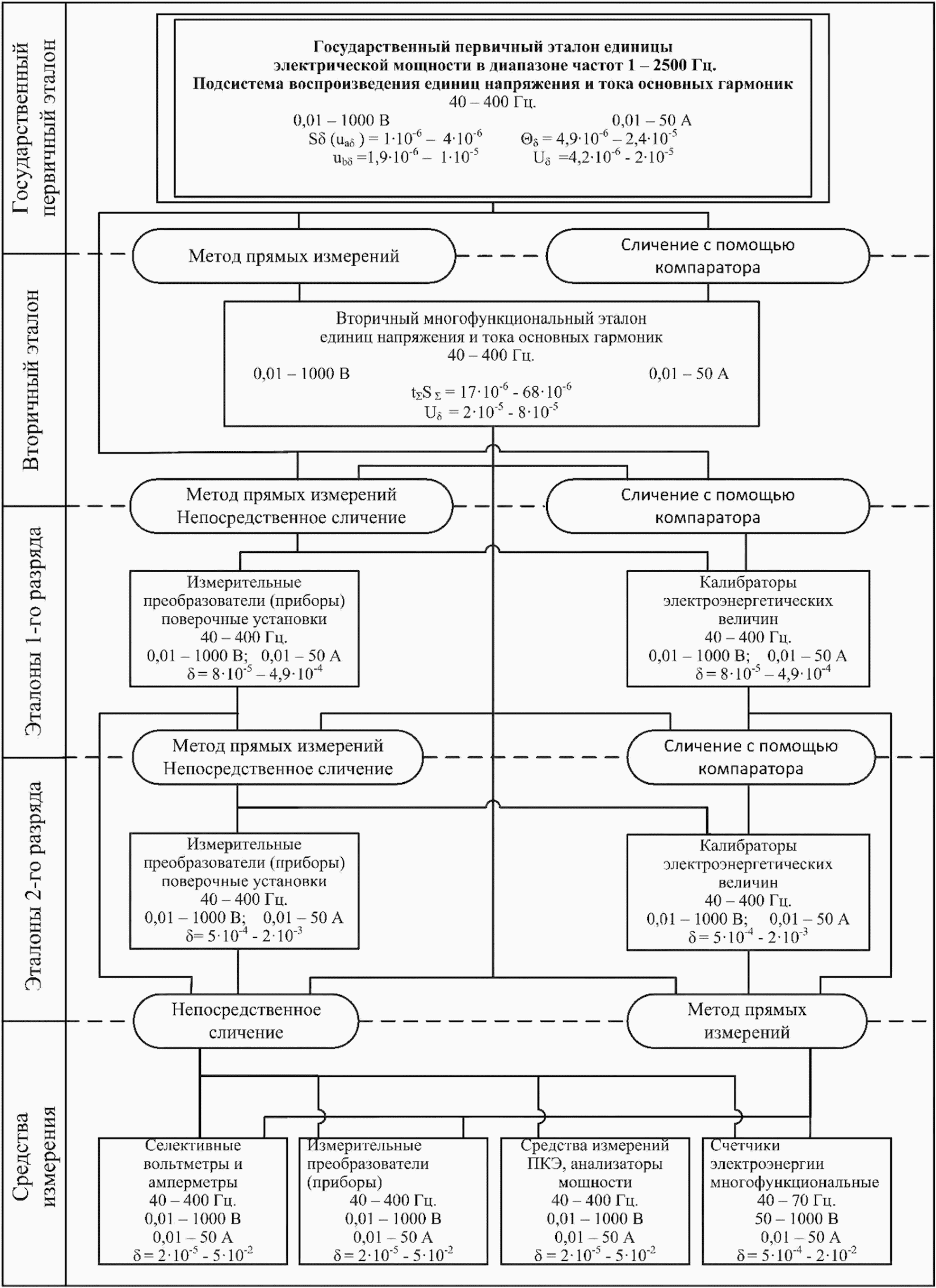

4.2.1. Единицы напряжения (В) и силы тока (А) основных гармоник несинусоидального напряжения (U₁) и тока (I₁) воспроизводятся в диапазонах: напряжений - от 0,01 до 1000 В, токов - от 0,01 до 50 А и частот основной гармоники - от 40 до 400 Гц с СКО результата измерений и стандартной неопределенность по типу A - от 1·10^-6 до 4·10^-6; неисключенной систематической погрешностью - от 4,9·10^-6 до 2,4·10^-5; стандартной неопределенность по типу B - от 1,9·10^-6 до 1·10^-5 и расширенной суммарной стандартная неопределенность - от 4,2·10^-6 до 2·10^-5.

4.2.2. Вторичные эталоны

В качестве вторичных эталонов (ВЭТ) единиц напряжения U₁ и тока I₁ используются многофункциональные измерительные преобразователи (приборы), измерительные установки, селективные вольтметры и амперметры и калибраторы напряжения U₁ и тока I₁. Единицы напряжения U₁ и тока I₁ передаются рабочим эталонам 1-го и 2-го разрядов и средствам измерений методами прямых измерений, непосредственных сличений и сличений с помощью компаратора в диапазонах напряжений - от 0,01 до 1000 В, токов - от 0,01 до 50 А и частот основной гармоники - от 40 до 400 Гц.

Доверительные границы СКО суммарной относительной погрешности ВЭТ при 30 независимых измерениях, включая нестабильность ВЭТ за интервал между аттестациями при доверительной вероятности 0,99, должны составлять от 1,7·10^-5 до 6,8·10^-5. Расширенная стандартная неопределенность измерений должна составлять от 2·10^-5 до 8·10^-5.

4.2.3. Рабочие эталоны 1-го разряда

РЭ 1-го разряда предназначены для передачи единиц напряжения U₁ и тока I₁ эталонам 2-го разряда и рабочим средствам измерений напряжения U₁ и тока I₁ методами прямых измерений, непосредственных сличений и сличений с помощью компаратора.

В качестве РЭ 1-го разряда используют селективные измерительные преобразователи (приборы) напряжения U₁ и тока I₁ и меры - калибраторы электроэнергетических величин с функцией воспроизведения основных гармоник несинусоидального напряжения и тока. Диапазоны передаваемых значений напряжения - от 0,01 до 1000 В и силы тока - от 0,01 до 50 А.

Пределы допускаемых погрешностей эталонов 1-го разряда при доверительной вероятности 0,95 за интервал между аттестациями должны составлять от 8·10^-5 до 5·10^-4 (менее 5·10^-4) в диапазоне частот основной гармоники от 1 до 400 Гц.

Соотношение пределов допускаемых погрешностей эталонов 1-го разряда и пределов допускаемых погрешностей РЭ 2-го разряда должно быть не более 1/3.

4.2.4. Рабочие эталоны 2-го разряда.

РЭ 2-го разряда предназначены для калибровки и поверки средств измерений напряжения U₁ и силы тока I₁ методами прямых измерений и непосредственных сличений.

В качестве РЭ 2-го разряда применяют селективные измерительные преобразователи (приборы) напряжения U₁ и тока I₁ и меры - калибраторы электроэнергетических величин с функцией воспроизведения основных гармоник несинусоидального напряжения и тока. Диапазоны передаваемых значений напряжения - от 0,01 до 1000 В и сила тока - от 0,01 до 50 А.

Пределы допускаемых относительных доверительных погрешностей эталонов 2-го разряда при доверительной вероятности 0,95 за интервал между аттестациями должны составлять от 5·10^-4 до 2·10^-3 (включая 5·10^-4) в диапазоне частот основной гармоники от 1 до 400 Гц.

Соотношение пределов допускаемых относительных доверительных погрешностей эталонов 2-го разряда и пределов допускаемых погрешностей рабочих средств измерений должно быть не более 1/3.

4.2.5. Средства измерений

В качестве СИ применяются однофазные селективные вольтметры и амперметры, измерительные преобразователи (приборы) напряжения U₁ и тока I₁, средства измерений ПКЭ, анализаторы электрической мощности и многофункциональные счетчики электрической энергии с функцией воспроизведения основных гармоник несинусоидального напряжения и тока.

Диапазоны измерений СИ: напряжение - от 0,01 до 1000 В и сила тока - от 0,01 до 50 А. Диапазон частот основной гармоники от 1 до 400 Гц (для счетчиков - от 40 до 70 Гц).

Пределы допускаемых относительных погрешностей СИ за интервал между поверками должны составлять от 2·10^-5 до 5·10^-2.

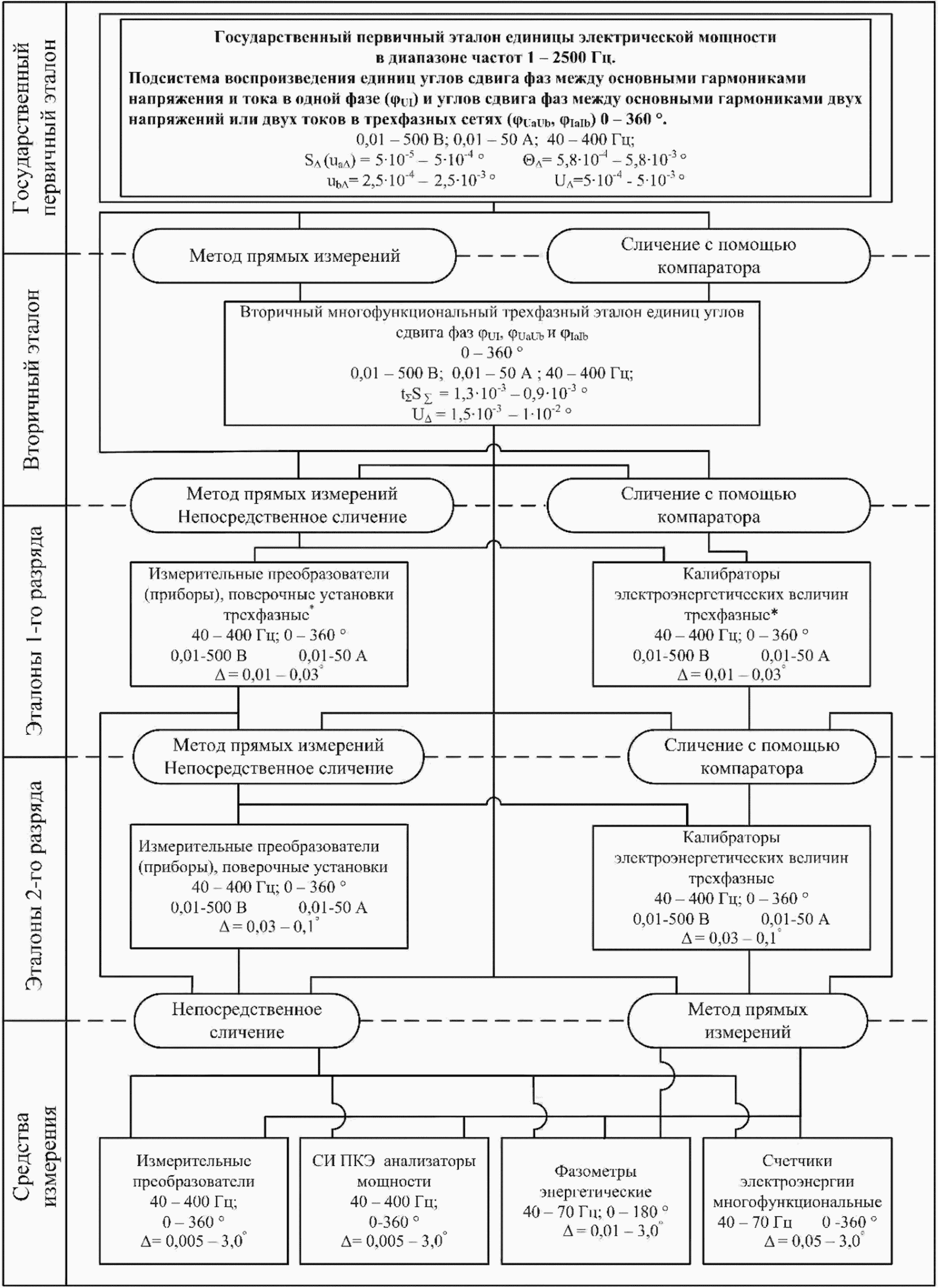

4.3.1. Единица угла сдвига фаз между основными гармониками напряжения (U₁) и тока (I₁) в одной фазе и углов сдвига фаз между одноименными основными гармониками напряжения или тока в двух разных фазах, например, фазах A и B, в трехфазной сети ( или ) воспроизводится в диапазоне углов от 0 до 360° (градусов), в диапазонах напряжения - от 0,01 до 500 В, силы тока - от 0,01 до 50 А и частоты основной гармоники - от 40 до 400 Гц с СКО результата измерений и стандартной неопределенность по типу A - от 5·10^-5 до 5·10^-4°; неисключенной систематической погрешностью - от 5,8·10^-4 до 5,8·10^-3°; стандартной неопределенность по типу B - от 2,5·10^-4 до 2,5·10^-3° и расширенной суммарной стандартная неопределенность - от 5·10^-4 до 5·10^-3°.

Подсистему воспроизведения единицы углов сдвига фаз , и применяют для передачи единицы вторичным эталонам и рабочим эталонам 1-го разряда методом прямых измерений или методом сличений с помощью компаратора.

Примечание: Индекс используется для абсолютных значений показатели точности воспроизведения единиц (, , и др.),

4.3.2. Вторичные эталоны

В качестве вторичных эталонов (ВЭТ) единицы углов , и используются однофазные или трехфазные многофункциональные измерительные преобразователи (приборы), измерительные установки, измерительные преобразователи активной и реактивной электрической мощности и калибраторы напряжения U₁, тока I₁ и угла сдвига фаз между ними. Единица угла сдвига фаз передается рабочим эталонам 1-го и 2-го разрядов и рабочим средствам измерений методами прямых измерений, непосредственных сличений и сличений с помощью компаратора. Передача единицы угла сдвига фаз в диапазоне от 0 до 360° производится при напряжении - от 0,01 до 1000 В, токе - от 0,01 до 50 А и частоте основной гармоники - от 40 до 400 Гц.

Доверительные границы СКО суммарной абсолютной погрешности ВЭТ при 30 независимых измерениях, включая нестабильность ВЭТ за интервал между аттестациями при доверительной вероятности 0,99 должны составлять от 1,3·10^-3 до 0,9·10^-3°. Расширенная стандартная неопределенность измерений должна составлять от 1,5·10^-3 до 1·10^-2°.

4.3.3. Рабочие эталоны 1-го разряда

Эталоны 1-го разряда предназначены для передачи единицы углов сдвига фаз , и в диапазоне от 0 до 360° эталонам 2-го разряда и СИ коэффициентов гармоник напряжения и тока методами прямых измерений, непосредственных сличений и сличений с помощью компаратора.

В качестве эталонов 1-го разряда используют многофункциональные измерительные преобразователи (приборы), измерительные установки, измерительные преобразователи активной и реактивной электрической мощности и калибраторы напряжения U₁, тока I₁ и угла сдвига фаз между ними.

Единица угла сдвига фаз передается при значениях напряжения - от 0,01 до 1000 В и силы тока - от 0,01 до 50 А в диапазоне частот основных гармоник 1 - 400 Гц.

Пределы допускаемых абсолютных погрешностей эталонов 1-го разряда при доверительной вероятности 0,95 за интервал между аттестациями должны составлять от 0,01 до 0,03° (менее 0,03°)

Соотношение пределов допускаемых доверительных погрешностей эталонов 1-го разряда и пределов допускаемых доверительных погрешностей эталонов 2-го разряда должно быть не более 1/3.

4.3.4. Рабочие эталоны 2-го разряда.

Эталоны 2-го разряда предназначены для калибровки и поверки СИ угла сдвига фаз между основными гармониками напряжения U₁ и тока I₁ в диапазоне от 0 до 360° методами прямых измерений и непосредственных сличений.

В качестве эталонов 2-го разряда используют многофункциональные измерительные преобразователи (приборы), измерительные установки, измерительные преобразователи активной и реактивной электрической мощности и калибраторы напряжения U₁, тока I₁ и угла сдвига фаз между ними.

Единица угла сдвига фаз передается при значениях напряжения - от 0,01 до 1000 В и силы тока - от 0,01 до 50 А в диапазоне частот основных гармоник 1 - 400 Гц.

Пределы допускаемых абсолютных доверительных погрешностей эталонов 2-го разряда при доверительной вероятности 0,95 за интервал между аттестациями должны составлять от 0,03 до 0,1° (включая 0,03°).

Соотношение пределов допускаемых доверительных погрешностей эталонов 2-го разряда и пределов допускаемых погрешностей, поверяемых СИ должно быть не более 1/3.

4.3.5. Средства измерений

В качестве СИ применяются однофазные электромеханические фазометры, измерительные преобразователи (приборы) угла сдвига фаз между напряжением и током, между напряжениями или между токами в различных фазах сети, СИ ПКЭ, однофазные и трехфазные анализаторы электрической мощности и многофункциональные счетчики электрической энергии с функцией измерения углов сдвига фаз. Диапазоны измерений СИ - от 0 до 360° при напряжении - от 0,01 до 1000 В и силе тока - от 0,01 до 50 А. Диапазон частот основной гармоники от 1 до 400 Гц (для электромеханических фазометров и счетчиков - от 40 до 70 Гц).

Пределы допускаемых абсолютных погрешностей СИ за интервал между поверками должны составлять от 0,005 - 3,0°.

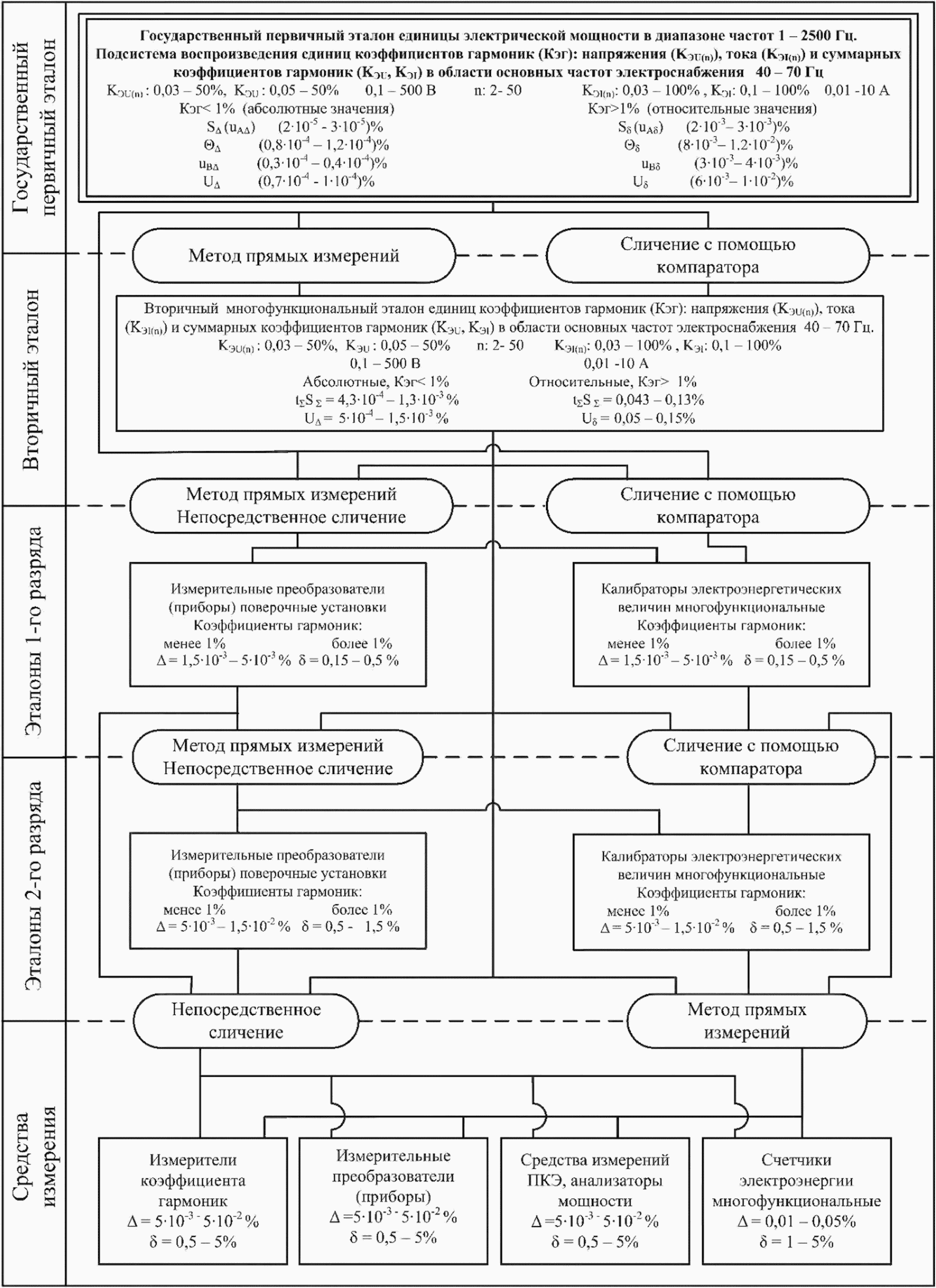

4.4.1 Единица коэффициентов гармоник (Кэг): напряжения (K_ЭU(n)), тока (K_ЭI(n)) порядка n и суммарных коэффициентов гармоник (K_ЭU, K_ЭI), при значениях n от 2 до 50 воспроизводится в диапазоне от 0,03 до 50% для гармоник напряжения и от 0,03 до 100% для гармоник тока в диапазонах напряжения - от 0,1 до 500 В и силы тока - от 0,01 до 10 А в области основных частот электроснабжения от 40 до 400 Гц (максимальная частота гармоники 2800 Гц).

Примечание: Кэг воспроизводятся с учетом требований стандартов: ГОСТ 30804.4.7-2013 "Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств" и ГОСТ 8.655-2009 "Средства измерений показателей качества электрической энергии. Общие технические требования. В обозначения всех видов Кэг, указанных выше, введен символ "э" (энергетический) в отличие от обозначений коэффициентов гармоник в области акустических и радиотехнических измерений.

Показатели точности воспроизведения единиц коэффициентов гармоник всех видов, приведенные в таблице 2, нормируются в абсолютных значениях для Кэг < 1% (индексы ) и в относительных значениях для Кэг >= 1% (индексы ).

Подсистему воспроизведения единицы Кэг применяют для передачи единиц вторичным эталонам и рабочим эталонам 1-го разряда методом прямых измерений или методом сличений с помощью компаратора.

4.4.2. Вторичные эталоны

В качестве вторичных эталонов (ВЭТ) единицы коэффициентов гармоник K_ЭU(n), K_ЭI(n), K_ЭU, и K_ЭI используются измерители коэффициентов гармоник, многофункциональные измерительные преобразователи (приборы), измерительные установки, и калибраторы полигармонических сигналов напряжения и тока с нормированными значениями коэффициентов гармоник. Единица коэффициента гармоник передается рабочим эталонам 1-го и 2-го разрядов и СИ Кэг методами прямых измерений, непосредственных сличений и сличений с помощью компаратора. Передача единицы коэффициентов гармоник производится в диапазоне от 0,03 до 50% для гармоник напряжения и от 0,03 до 100% для гармоник тока при напряжении - от 0,01 до 500 В, токе - от 0,01 до 10 А, частоте основной гармоники - от 40 до 400 Гц и порядке гармонических составляющих от 2 до 50 (максимальная частота гармоники 2800 Гц).

Доверительные границы СКО суммарной абсолютной погрешности ВЭТ при 30 независимых измерениях, включая нестабильность ВЭТ за интервал между аттестациями при доверительной вероятности 0,99 должны составлять для Кэг < 1% от 4,3·10^-4 до 1,3·10^-3% и для Кэг > 1% от 0,043 до 0,13%. Расширенная стандартная неопределенность измерений для Кэг < 1% должна составлять от 5·10^-4 до 1,5·10^-3%. Расширенная относительная стандартная неопределенность измерений для Кэг > 1% должна составлять от 0,05 до 0,15%.

4.4.3. Рабочие эталоны 1-го разряда

Эталоны 1-го разряда предназначены для передачи единицы коэффициентов гармоник K_ЭU(n), K_ЭU, K_ЭI(n) и K_ЭI эталонам 2-го разряда и СИ Кэг методами прямых измерений, непосредственных сличений и сличений с помощью компаратора.

В качестве эталонов 1-го разряда используют измерители коэффициентов гармоник, многофункциональные измерительные преобразователи (приборы), измерительные установки и калибраторы полигармонических сигналов напряжения и тока с нормированными значениями коэффициентов гармоник.

Единица Кэг передается в диапазоне от 0,03 до 50% для гармоник напряжения и от 0,03 до 100% для гармоник тока при напряжении - от 0,01 до 500 В, токе - от 0,01 до 10 А, частоте основной гармоники - от 40 до 400 Гц и порядке гармонических составляющих от 2 до 50 (максимальная частота гармоники 2800 Гц).

Пределы допускаемых погрешностей эталонов 1-го разряда при доверительной вероятности 0,95 за интервал между аттестациями должны составлять: абсолютные при Кэг < 1% от 1,5·10^-3 до 5·10^-3% (менее 5·10^-3%) и относительные при Кэг > 1% от 0,15 до 0,5% (менее 0,5%)

Соотношение пределов допускаемых доверительных погрешностей эталонов 1-го разряда и пределов допускаемых доверительных погрешностей эталонов 2-го разряда должно быть не более 1/3.

4.4.4. Рабочие эталоны 2-го разряда

Эталоны 2-го разряда предназначены для калибровки и поверки СИ Кэг методами прямых измерений и непосредственных сличений.

В качестве эталонов 2-го разряда используют измерители коэффициентов гармоник, многофункциональные измерительные преобразователи (приборы), измерительные установки, и калибраторы полигармонических сигналов напряжения и тока с нормированными значениями коэффициентов гармоник.

Единица Кэг передается в диапазоне от 0,03 до 50% для гармоник напряжения и от 0,03 до 100% для гармоник тока при напряжении - от 0,01 до 500 В, токе - от 0,01 до 10 А, частоте основной гармоники - от 40 до 400 Гц и порядке гармонических составляющих от 2 до 50 (максимальная частота гармоники 2800 Гц).

Пределы допускаемых доверительных погрешностей эталонов 2-го разряда при доверительной вероятности 0,95 за интервал между аттестациями абсолютные для Кэг < 1% должны составлять от 5,0·10^-3 до 1,5·10^-2% (включая 5·10^-3%) и относительные для Кэг > 1% должны составлять от 0,5 до 1,5% (включая 0,5).

Соотношение пределов допускаемых доверительных погрешностей эталонов 2-го разряда и пределов допускаемых доверительных погрешностей поверяемых СИ должно быть не более 1/3.

4.4.5. Средства измерений

В качестве СИ применяются измерители коэффициента гармоник, измерительные преобразователи (приборы), СИ ПКЭ, анализаторы мощности Счетчики электроэнергии многофункциональные с функцией измерения коэффициента гармоник. Диапазоны измерений СИ - от 0 до 360° при напряжении - от 0,01 до 1000 В и силе тока - от 0,01 до 50 А. Диапазон частот основной гармоники от 40 до 400 Гц.

Пределы абсолютных допускаемых погрешностей СИ за интервал между поверками для Кэг < 1% должны составлять от 5·10^-3 до 5·10^-2% и относительных погрешностей для Кэг > 1% должны составлять от 0,5 до 5%.

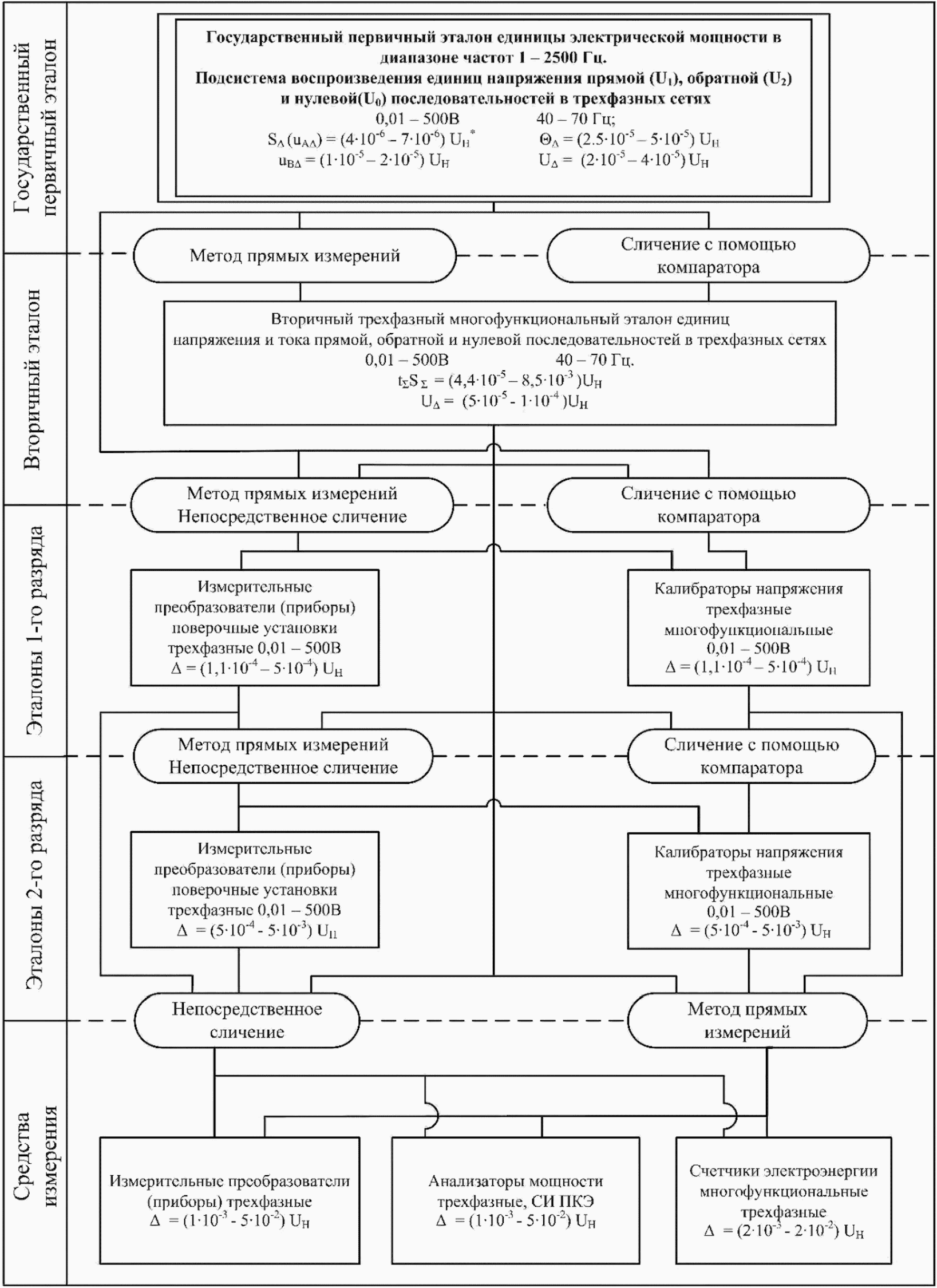

4.5.1. Единица напряжений прямой (U₁), обратной (U₂) и нулевой (U₀) последовательностей в трехфазных сетях воспроизводятся в диапазонах: напряжений - от 0,01 до 500 В, и частот основной гармоники - от 40 до 70 Гц с СКО результата измерений и стандартной неопределенность по типу A - ; неисключенной систематической погрешностью - ; стандартной неопределенность по типу B - и расширенной суммарной стандартная неопределенность . (U_Н - номинальное напряжение поддиапазона измерения U1, U2 или U0).

4.5.2. Вторичные эталоны

В качестве вторичных эталонов (ВЭТ) единицы напряжений U₁, U₂ и U₀ используются трехфазные многофункциональные измерительные преобразователи (приборы), и калибраторы напряжения трехфазные многофункциональные.

Единица напряжений U₁, U₂ и U₀ передаются рабочим эталонам 1-го и 2-го разрядов и рабочим средствам измерений методами прямых измерений, непосредственных сличений и сличений с помощью компаратора в диапазонах напряжений - от 0,01 до 500 В, и частот от 40 до 70 Гц.

Доверительные границы СКО суммарной относительной погрешности ВЭТ при 30 независимых измерениях, включая нестабильность ВЭТ за интервал между аттестациями при доверительной вероятности 0,99, должны составлять от 4,4·10^-5 U_Н до 8,5·10^-3U_Н Расширенная стандартная неопределенность измерений должна составлять от 5·10^-5 U_Н до 1·10^-4 U_Н.

4.5.3. Рабочие эталоны 1-го разряда

РЭ 1-го разряда предназначены для передачи единицы напряжений U₁, U₂ и U₀ эталонам 2-го разряда и средствам измерений методом прямых измерений и сличений с помощью компаратора.

В качестве РЭ 1-го разряда используют трехфазные многофункциональные измерительные преобразователи (приборы), трехфазные поверочные установки, анализаторы мощности и калибраторы напряжения трехфазные многофункциональные.

Передача единицы производится в диапазоне напряжения от 0,01 до 500 В при частоте от 40 до 70 Гц.

Пределы допускаемых погрешностей эталонов 1-го разряда при доверительной вероятности 0,95 за интервал между аттестациями должны составлять от 1,1·10^-4 U_Н до 5·10^-4 U_Н (менее 5·10^-4).

Соотношение пределов допускаемых погрешностей эталонов 1-го разряда и пределов допускаемых погрешностей РЭ 2-го разряда должно быть не более 1/3.

4.5.4. Рабочие эталоны 2-го разряда.

РЭ 2-го разряда предназначены для калибровки и поверки средств измерений напряжений U₁, U₂ и U₀ методами прямых измерений и непосредственных сличений.

В качестве РЭ 2-го разряда применяют трехфазные многофункциональные измерительные преобразователи (приборы), трехфазные поверочные установки и калибраторы напряжения трехфазные многофункциональные.

Передача единицы производится в диапазоне напряжения от 0,01 до 500 В при частоте от 40 до 70 Гц.

Пределы допускаемых относительных доверительных погрешностей эталонов 2-го разряда при доверительной вероятности 0,95 за интервал между аттестациями должны составлять от 5·10^-4 до 5·10^-3 (включая 5·10^-4) в диапазоне частот от 40 до 70 Гц.

Соотношение пределов допускаемых относительных доверительных погрешностей эталонов 2-го разряда и пределов допускаемых погрешностей рабочих средств измерений должно быть не более 1/3.

4.5.5. Средства измерений

В качестве СИ применяются трехфазные многофункциональные, измерительные преобразователи (приборы) напряжения, средства измерений ПКЭ, анализаторы электрической мощности и многофункциональные трехфазные счетчики электрической энергии с функцией измерения показателей несимметрии напряжений в трехфазной сети.

Диапазоны измерений СИ: напряжение - от 0,01 до 500 В, частота основной гармоники от 40 до 70 Гц.

Пределы допускаемых погрешностей СИ - за интервал между поверками должны составлять от 1·10^-3 U_Н до 5·10^-2.

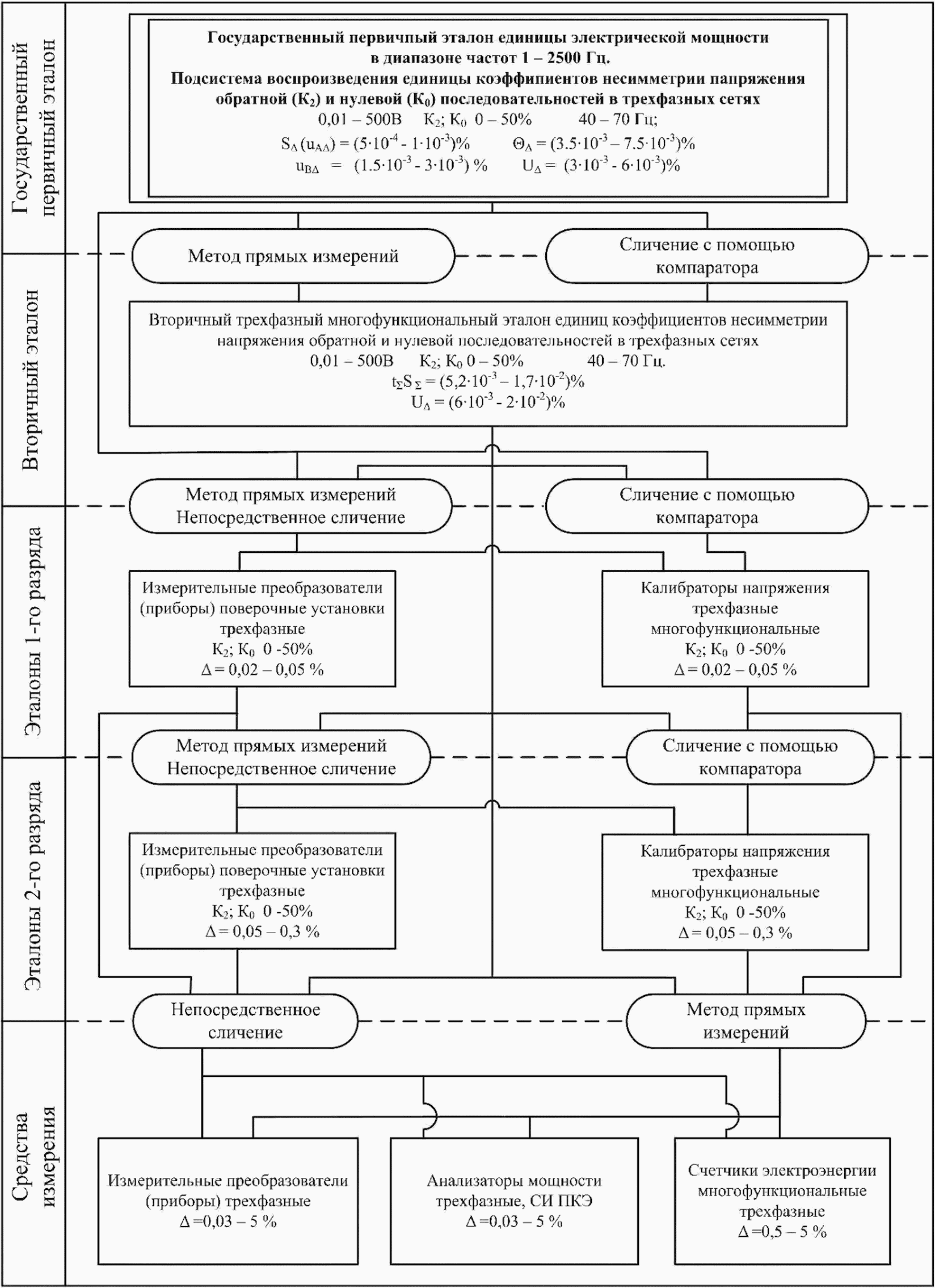

4.6.1. Единица коэффициентов несимметрии напряжения К₂ и К₀ воспроизводится в диапазоне от 0 до 50%, в диапазонах напряжения от 0,01 до 500 В и частоты основной гармоники - от 40 до 70 Гц с СКО результата измерений и стандартной неопределенностью по типу A ; неисключенной систематической погрешностью ; стандартной неопределенностью по типу B и расширенной суммарной стандартной неопределенностью .

4.6.2. Вторичные эталоны

В качестве вторичных эталонов единицы используются трехфазные многофункциональные измерительные преобразователи (приборы), и калибраторы напряжения трехфазные многофункциональные с функцией воспроизведения заданных значений К₂ и К₀.

Единица коэффициентов несимметрии напряжения К₂ и К₀ передаются рабочим эталонам 1-го и 2-го разрядов и рабочим средствам измерений методами прямых измерений, непосредственных сличений и сличений с помощью компаратора в диапазонах напряжений - от 0,01 до 500 В, и частот от 40 до 70 Гц.

Доверительные границы СКО суммарной относительной погрешности ВЭТ при 30 независимых измерениях, включая нестабильность ВЭТ за интервал между аттестациями при доверительной вероятности 0,99, должны составлять от 5,2·10^-3% до 1,7·10^-2% Расширенная стандартная неопределенность измерений должна составлять от 6·10^-3% до 2·10^-2%.

4.6.3. Рабочие эталоны 1-го разряда

РЭ 1-го разряда предназначены для передачи единицы коэффициентов К₂ и К₀ эталонам 2-го разряда и трехфазным СИ показателей несимметрии напряжений в трехфазной сети методом прямых измерений, и методом сличений с помощью компаратора.

В качестве рабочих эталонов 1-го разряда используют многофункциональные трехфазные измерительные преобразователи (приборы), измерительные установки, измерители параметров несимметрии трехфазной сети и калибраторы напряжения трехфазные многофункциональные с функцией формирования заданных значений напряжений коэффициентов К₂ и К₀.

Передача единицы производится в диапазоне напряжения от 0,01 до 500 В при частоте от 40 до 70 Гц.

Пределы допускаемых абсолютных погрешностей эталонов 1-го разряда при доверительной вероятности 0,95 за интервал между аттестациями должны составлять от 0,02 до 0,05% (менее 0,05%).

Соотношение пределов допускаемых доверительных погрешностей эталонов 1-го разряда и пределов допускаемых доверительных погрешностей эталонов 2-го разряда должно быть не более 1/2,5.

4.6.4. Рабочие эталоны 2-го разряда.

РЭ 2-го разряда предназначены для калибровки и поверки средств измерений коэффициентов несимметрии напряжения К₂ и К₀ методами прямых измерений и непосредственных сличений.

В качестве РЭ 2-го разряда применяют трехфазные многофункциональные измерительные преобразователи (приборы), трехфазные поверочные установки и калибраторы напряжения трехфазные многофункциональные.

Передача единицы производится в диапазоне напряжения от 0,01 до 500 В при частоте от 40 до 70 Гц.

Пределы допускаемых относительных доверительных погрешностей эталонов 2-го разряда при доверительной вероятности 0,95 за интервал между аттестациями должны составлять от 0,05 до 0,3% (включая 0,05%) в диапазоне частот от 40 до 70 Гц.

Соотношение пределов допускаемых относительных доверительных погрешностей эталонов 2-го разряда и пределов допускаемых погрешностей рабочих средств измерений должно быть не более 1/3.

4.6.5. Средства измерений

В качестве СИ применяются трехфазные многофункциональные измерительные преобразователи (приборы) коэффициентов несимметрии напряжений в трехфазной сети, средства измерений ПКЭ, анализаторы электрической мощности и многофункциональные трехфазные счетчики электрической энергии с функцией измерения показателей несимметрии напряжений в трехфазной сети.

Диапазоны измерений СИ: по напряжению - от 0,01 до 500 В при частоте основной от 40 до 70 Гц.

Пределы допускаемых абсолютных погрешностей СИ - за интервал между поверками должны составлять от 0,03 до 5,0%.

--------------------------------

<*> Для СИ только угла применяются однофазные или трехфазные (по одной из фаз) рабочие эталоны

--------------------------------

<*> U_Н - номинальное напряжение поддиапазона измерения U₁, U₂ или U₀.
