Пункт 7.1.4. Первый абзац. Первое предложение. Дополнить слова: "из одиночных уголков" словами: "или лямбда-профилей".
Второе предложение. Исключить слова: "сечения уголка".
7.2 Расчет элементов сквозного сечения
Пункт 7.2.5. Таблица 8. Тип сечения 2. Графа "Схема сечения". Дополнить рисунком в следующей редакции:
"
![]() ".
Тип сечения 3. Графа "Схема сечения". Дополнить рисунком в следующей редакции:
"
![]() ".
Пункт 7.2.6. Первый абзац. Первое предложение. Дополнить слова: "из уголков," словами: лямбда-профилей,".
7.3 Проверка устойчивости стенок и поясных листов центрально сжатых элементов сплошного сечения
Пункт 7.3.1. Рисунок 5. Изложить в новой редакции:
"

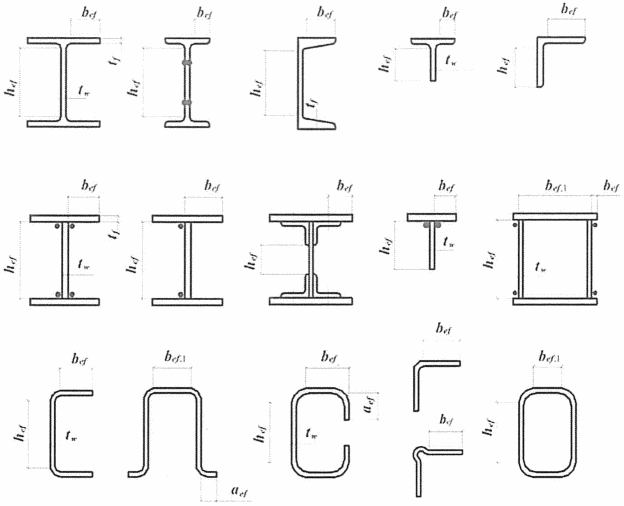

![]() Рисунок 5 - Расчетные размеры стенок, свесов полок,
поясных листов в прокатных, составных и гнутых профилях
".
Пункт 7.3.9. Изложить в новой редакции:
"7.3.9 В центрально сжатых элементах коробчатого сечения предельную условную гибкость поясного листа
Таблица 10. Третья строка. Изложить в новой редакции:
"
".
9 Расчет элементов стальных конструкций при действии продольной силы с изгибом
9.2 Расчет на устойчивость элементов сплошного сечения
Пункт 9.2.2. Второй абзац. Формула (110). Экспликация. Обозначение m. Заменить слова: "требованиям 9.2.3" на "требованиям 9.2.3)".
Пункт 9.2.5. Третий абзац. Изложить в новой редакции:
"При значении c менее 0,3 следует принимать c = 0,3.".
Пункт 9.2.10. Первый абзац. Исключить слова: "в одной или"; заменить слова: "следует выполнять по формулам:" на "следует выполнять, соблюдая оба условия, по формулам:".
Формула (121). Перед экспликацией. Дополнить абзацем и формулой (121а) в следующей редакции:
"Для двухсимметричного коробчатого сечения проверку устойчивости по формулам (120) и (121) допускается сводить к одному условию:
, (121а)".10 Расчетные длины и предельные гибкости элементов стальных конструкций
10.1 Расчетные длины элементов плоских ферм, ветвей колонн и связей
Пункт 10.1.1. Таблица 24. Пункт 1. Перечисление "б)". Дополнить слова: "из одиночных уголков" словами: "или лямбда-профилей".
Пункт 3. Дополнить слова: "из одиночных уголков" словами: "или лямбда-профилей".
Пункт 10.1.4. Дополнить слова: "из одиночных уголков" словами: "или лямбда-профилей".
Второе перечисление. Дополнить слова: "оси уголка" словами: "или лямбда-профиля".
10.2 Расчетные длины элементов пространственных решетчатых конструкций, в том числе, структурных
Пункт 10.2.1. Таблица 26. Пункт 3. Дополнить слова: "Из одиночных уголков" словами: "или лямбда-профилей".
Пункт 10.2.3. Дополнить слова: "из одиночных уголков" словами: "или лямбда-профилей".
Таблица 27. Примечание 2. Дополнить словами: "или лямбда-профилей".
Пункт 10.2.5. Первый абзац. Заменить слова: "из труб или парных уголков" на "из труб, парных уголков или парных лямбда-профилей".
10.4 Предельные гибкости элементов
Пункт 10.4.1. Таблица 32. Пункт 1. Перечисление а). Заменить слова: "из труб или парных уголков" на "из труб, парных уголков или парных лямбда-профилей".
Перечисление б). Изложить в новой редакции:
"б) пространственных конструкций из одиночных уголков или лямбда-профилей, а также пространственных конструкций из труб, парных уголков или парных лямбда-профилей высотой св. 50 м".
Пункт 2. Перечисление а). Изложить в новой редакции:
"а) плоских ферм, сварных пространственных и структурных конструкций из одиночных уголков или лямбда-профилей, пространственных и структурных конструкций из труб, парных уголков или парных лямбда-профилей".
Перечисление б). Дополнить слова: "из одиночных уголков" словами: "или лямбда-профилей".
Таблица 33. Пункт 8. Дополнить слова: "из одиночных уголков" словами: "или лямбда-профилей".
12 Расчет элементов стальных конструкций на усталость
12.1 Общие положения расчета
Пункт 12.1.1. Первый абзац. Изложить в новой редакции:
"12.1.1 При проектировании стальных конструкций и их элементов, непосредственно воспринимающих нагрузки с количеством циклов нагружений менее 105 (проверяемых расчетом на малоцикловую усталость), а также стальных конструкций и их элементов (балки крановых путей, балки рабочих площадок, элементы конструкций бункерных и разгрузочных эстакад, конструкции под двигатели и др.), непосредственно воспринимающих многократно действующие подвижные, вибрационные или другого вида нагрузки с количеством циклов нагружений 105 и более, приводящие к явлению усталости (проверяемых расчетом на усталость), следует применять такие конструктивные решения, которые не вызывают значительной концентрации напряжений.".
Третий абзац. Дополнить слова: "на усталость" словами: "или на малоцикловую усталость"
Пункт 12.1.3. Исключить.
14 Проектирование соединений стальных конструкций
14.2 Болтовые соединения
Пункт 14.2.6. Первый абзац. Заменить слово: "Установливать" на "Устанавливать".
Пункт 14.2.8. Таблица 40. Пункт 1. Перечисление б). Графа "Расстояние при размещении болтов". Заменить значения: "8d или 12t" на "Меньшее из 8d или 12t".
Перечисление в). Первое перечисление. Графа "Расстояние при размещении болтов". Заменить значения: "16d или 24t" на "Меньшее из 16d или 24t";
второе перечисление. Графа "Расстояние при размещении болтов". Заменить значения: "12d или 18t" на "Меньшее из 12d или 18t".
Пункт 2. Перечисление в). Графа "Расстояние при размещении болтов". Заменить значения: "4d или 8t" на "Меньшее из 4d или 8t".
Примечание 4. Исключить.
Пункт 14.2.9. Таблица 41. Примечание 2. Дополнить словами: ", принимая наименьшее вычисленное значение".
14.3 Фрикционные соединения (на болтах с контролируемым натяжением)
Пункт 14.3.3. Таблица 42. Изложить в новой редакции:
"Таблица 42
".
15 Требования по проектированию зданий, сооружений и конструкций
15.2 Фермы и структурные плиты покрытий
Пункт 15.2.1. Первый абзац. Дополнить слова: "по рискам уголков" словами: "или лямбда-профилей".
Пункт 15.2.2. Первый абзац. Первое перечисление. Дополнить слова: "из уголков" словами: ", лямбда-профилей".
Пункт 15.2.3. Первый абзац. Изложить в новой редакции:
"15.2.3 Расстояние a между краями элементов решетки и пояса в узлах сварных ферм с фасонками следует принимать не менее a = (6t - 20) мм, но не более 80 мм (здесь t - толщина фасонки, мм).".
Пункт 15.2.4. Первое предложение. Дополнить слова: "и одиночных уголков" словами: "или лямбда-профилей".
15.4 Связи
Пункт 15.4.5. Изложить в новой редакции:
"15.4.5 В уровне нижних поясов стропильных ферм с восходящими раскосами, опирающимися на колонны нижними поясами, в зданиях с прогонами следует предусматривать:
поперечные горизонтальные связи: в каждом пролете здания у торцов, а также у температурных швов здания;
промежуточные поперечные горизонтальные связи с шагом не более 60 м: при длине температурного блока более 144 м и при кранах грузоподъемностью 50 т и более;
продольные горизонтальные связи по крайним панелям нижних поясов стропильных ферм, образующие совместно с поперечными связями жесткий контур в плоскости нижних поясов ферм:
в зданиях с подстропильными фермами;
в зданиях со стальным каркасом, оборудованных мостовыми кранами грузоподъемностью 10 т и более;
при отметке низа стропильных конструкций более 18 м - независимо от грузоподъемности кранов;
при опирании ферм на стойки фахверка, передающих на связи ветровую нагрузку, - независимо от наличия и грузоподъемности кранов.".
15.6 Балки крановых путей
Пункт 15.6.3. Второй абзац. Заменить слова: "из полосовой стали или одиночных уголков" на "из полосовой стали, одиночных уголков или лямбда-профилей".
15.9 Фланцевые соединения
Пункт 15.9.1. Третий абзац. Исключить слово: "заданной".
Дополнить четвертым абзацем в следующей редакции:
"К жестким ФС относятся соединения, в которых поворот между соединяемыми элементами не допускается. К шарнирным ФС относятся соединения, в которых допускается поворот между элементами без передачи изгибающего момента. К ФС конечной жесткости относятся соединения, допускающие поворот между соединяемыми элементами с передачей изгибающего момента.".
Пункт 15.9.13. Дополнить пунктом 15.9.14 в следующей редакции:
"15.9.14 При проектировании рамных каркасов допускается применять ФС III, б + IV, б без поперечных ребер на колонне в зоне узла. Такие ФС следует считать узлами конечной жесткости. Жесткость соединения определяется расчетным путем или экспериментально. При этом определяется зависимость изгибающего момента от угла поворота в соединении "
". Начальная изгибная жесткость Ce определяется как тангенс угла наклона касательной к кривой " " при ": , (198а)где Me1 - значение изгибающего момента в первой точке функции;
Расчетная изгибная жесткость C0 определяется как C0 = 0,95Ce. Для расчета каркасов с применением узлов конечной жесткости следует учитывать расчетную изгибную жесткость.
В случае примыкания ФС III, б + IV, б к стенке и полкам двутавровой колонны по четырем сторонам местную устойчивость стенки колонны в зоне узла следует рассчитывать, принимая толщину стенки, увеличенную на половину толщины каждого примыкающего к ней фланца.".
16 Требования по проектированию конструкций опор воздушных линий электропередачи, открытых распределительных устройств и контактных сетей транспорта
Пункт 16.4. Таблица 45. Пункт 1. Дополнить слова: "одиночных уголков" словами: "или лямбда-профилей".
Пункт 2. Дополнить слова: "равнополочного уголка" словами: "или лямбда-профиля".
Пункт 16.12. Первый абзац. Дополнить слова: "одиночных уголков" словами: "или лямбда-профилей".
Третий абзац. Дополнить слова: "равнополочных уголков" словами: "или лямбда-профилей".
Пятый абзац. Дополнить слова: "по полке уголка" словами: "или лямбда-профиля"; "к ширине полки уголка" словами: "или лямбда-профиля".
Шестой абзац. Дополнить слова: "равнополочных уголков" словами: "или лямбда-профилей".
Восьмой абзац. Обозначение c. Дополнить слова: "по полке уголка" словами: "или лямбда-профиля";
обозначение b. Дополнить слова: "уголка пояса" словами: "или лямбда-профиля".
Пункт 16.13. Дополнить слова: "из одиночных уголков" словами: "или лямбда-профилей".
Пункт 16.14. Дополнить слова: "из одиночного уголка" словами: "или лямбда-профиля".
Пункт 16.16. Дополнить слова: "из одиночных уголков" словами: "или лямбда-профилей".
Пункт 16.19. Первый абзац. Изложить в новой редакции:
"16.19 В болтовых стыках поясных равнополочных уголков или лямбда-профилях число болтов в стыке следует назначать четным и распределять болты поровну между полками уголка или лямбда-профиля.".
Второй абзац. Дополнить слово: "уголка" словами: "или лямбда-профиля".
18 Требования по проектированию конструкций зданий и сооружений при реконструкции
18.1 Общие положения
Пункт 18.1.1. Первый абзац (до перечислений). Заменить слова: "документами как:" на "документами.".
Первое - четвертое перечисления. Исключить.
18.3 Усиление конструкций
Пункт 18.3.1. Второе предложение. Изложить в новой редакции:
"Решение об использовании, усилении или замене таких конструкций, если эксплуатация их не будет соответствовать указанному условию, или эксплуатируемых при t < -45 °C, следует принимать на основании результатов заключения об обследовании конструкций перед началом реконструкции.".
Пункт 18.3.9. Дополнить вторым и третьим абзацами в следующей редакции:
"Напряжение
При превышении указанных напряжений необходима разгрузка конструкций или подведение временных опор.".
Пункт 18.3.14. Формула (218). Экспликация. Обозначение eA. Заменить слова: (рисунок 23, а) и б)" на "(рисунок 23).
Рисунок 23. Изложить в новой редакции:
"

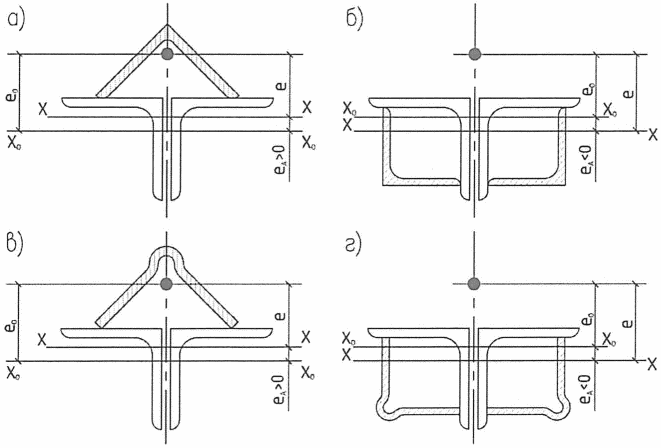

![]() Рисунок 23 - К определению эксцентриситета
продольной силы при положительном [а), в)]
и отрицательном [б), г)] значениях".
Приложение А Основные буквенные обозначения величин
"
Приложение В Материалы для стальных конструкций и их расчетные сопротивления
Рисунок В.1. Наименование. Исключить слова: "на растяжение и сжатие".
Приложение Г Материалы для соединений стальных конструкций
Таблица Г.4. Первая строка. Изложить в новой редакции:
"
".
Примечание. Заменить слова: "по формулам пункта 6.6" на "по формулам (1) и (2)".
Таблица Г.7. Примечание 2. Заменить слова: "по формулам пункта 6.6" на "по формулам (1) и (2)".
Приложение Д Коэффициенты для расчета на устойчивость центрально и внецентренно сжатых элементов
Таблица Д.2. Тип сечения 1. Графа "Схема сечения и эксцентриситет". Рисунок. Изложить в новой редакции:
"
![]() ".
Тип сечения 9. Графа "Схема сечения и эксцентриситет". Рисунок. Изложить в новой редакции:
"
![]() ".
Тип сечения 11. Графа "Схема сечения и эксцентриситет". Рисунок. Изложить в новой редакции:
"
![]() ".
Раздел "Коэффициент cmax для расчета на устойчивость сжатых стержней открытого сечения"
Пункт 2. Дополнить пунктом 2а в следующей редакции:
"2а Коэффициент cmax при расчете на устойчивость стержня швеллерного сечения (тип 5 при обозначениях, принятых в таблице Д.6, и Ix > Iy) следует вычислять по формуле
(Д.2а)где
; ; - отношение расстояния ay между центром тяжести и центром изгиба сечения к ширине сечения b - см. таблицу Д.6; ; ; ; bi и ti - соответственно ширина и толщина листов, образующих сечение; - см. таблицу Д.6.При этом:
; ; ; .Формулы для определения
Таблица Д.6. Строка 4. Дополнить строкой 4а в следующей редакции:
"
".
