"Изменение N 4 к СП 266.1325800.2016 "Конструкции сталежелезобетонные. Правила проектирования"
(утв. и введено в действие Приказом Минстроя России (Минстрой России) от 28.11.2024 N 806/пр)

Дополнить шестым абзацем в следующей редакции:

"Изменение N 4 к настоящему своду правил разработано авторским коллективом АО "НИЦ "Строительство" - ЦНИИСК им. В.А. Кучеренко (руководитель - д-р техн. наук И.И. Ведяков; исполнители - канд. техн. наук Д.В. Конин, канд. техн. наук А.С. Крылов, Л.С. Рожкова).".

Заменить наименования ссылочных документов в следующей редакции:

"СП 2.13130.2020 Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты" на "СП 2.13130.2020 Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты (с изменением N 1)";

"СП 14.13330.2018 "СНиП II-7-81* Строительство в сейсмических районах" "(с изменениями N 2, N 3)" на "СП 14.13330.2018 "СНиП II-7-81* Строительство в сейсмических районах" (с изменениями N 2, N 3, N 4)";

"СП 16.13330.2017 "СНиП II-23-81* Стальные конструкции" (с изменениями N 1, N 2, N 3, N 4)" на "СП 16.13330.2017 "СНиП II-23-81* Стальные конструкции" (с изменениями N 1, N 2, N 3, N 4, N 5)";

"СП 20.13330.2016 "СНиП 2.01.07-85* Нагрузки и воздействия" (с изменениями N 1, N 2, N 3, N 4)" на "СП 20.13330.2016 "СНиП 2.01.07-85* Нагрузки и воздействия" (с изменениями N 1, N 2, N 3, N 4, N 5, N 6)";

"СП 22.13330.2016 "СНиП 2.02.01-83* Основания зданий и сооружений" (с изменениями N 1, N 2, N 3, N 4)" на "СП 22.13330.2016 "СНиП 2.02.01-83* Основания зданий и сооружений" (с изменениями N 1, N 2, N 3, N 4, N 5)";

"СП 28.13330.2017 "СНиП 2.03.11-85 Защита строительных конструкций от коррозии" (с изменениями N 1, N 2, N 3)" на "СП 28.13330.2017 "СНиП 2.03.11-85 Защита строительных конструкций от коррозии" (с изменениями N 1, N 2, N 3, N 4)";

"СП 35.13330.2011 "СНиП 2.05.03-84* Мосты и трубы" (с изменениями N 1, N 2, N 3)" на "СП 35.13330.2011 "СНиП 2.05.03-84* Мосты и трубы" (с изменениями N 1, N 2, N 3, N 4, N 5)";

"СП 43.13330.2012 "СНиП 2.09.03-85 Сооружения промышленных предприятий" (с изменениями N 1, N 2, N 3)" на "СП 43.13330.2012 "СНиП 2.09.03-85 Сооружения промышленных предприятий" (с изменениями N 1, N 2, N 3, N 4)";

"СП 70.13330.2012 "СНиП 3.03.01-87 Несущие и ограждающие конструкции" (с изменениями N 1, N 3, N 4)" на "СП 70.13330.2012 "СНиП 3.03.01-87 Несущие и ограждающие конструкции" (с изменениями N 1, N 3, N 4, N 5, N 6)";

"СП 122.13330.2012 "СНиП 32-04-97 Тоннели железнодорожные и автодорожные" (с изменениями N 1, N 2)" на "СП 122.13330.2023 "СНиП 32-04-97 Тоннели железнодорожные и автодорожные" (с изменением N 1)".

Пункт 3.17. Дополнить пунктом 3.17а в следующей редакции:

"3.17а стержень-упор: Гибкий упор в виде арматурного стержня периодического профиля, пропущенный через отверстие в стенке стального профиля в комбинированных балках.".

Пункт 3.19. Заменить слова: "круглой трубы" на "круглой либо квадратной трубы".

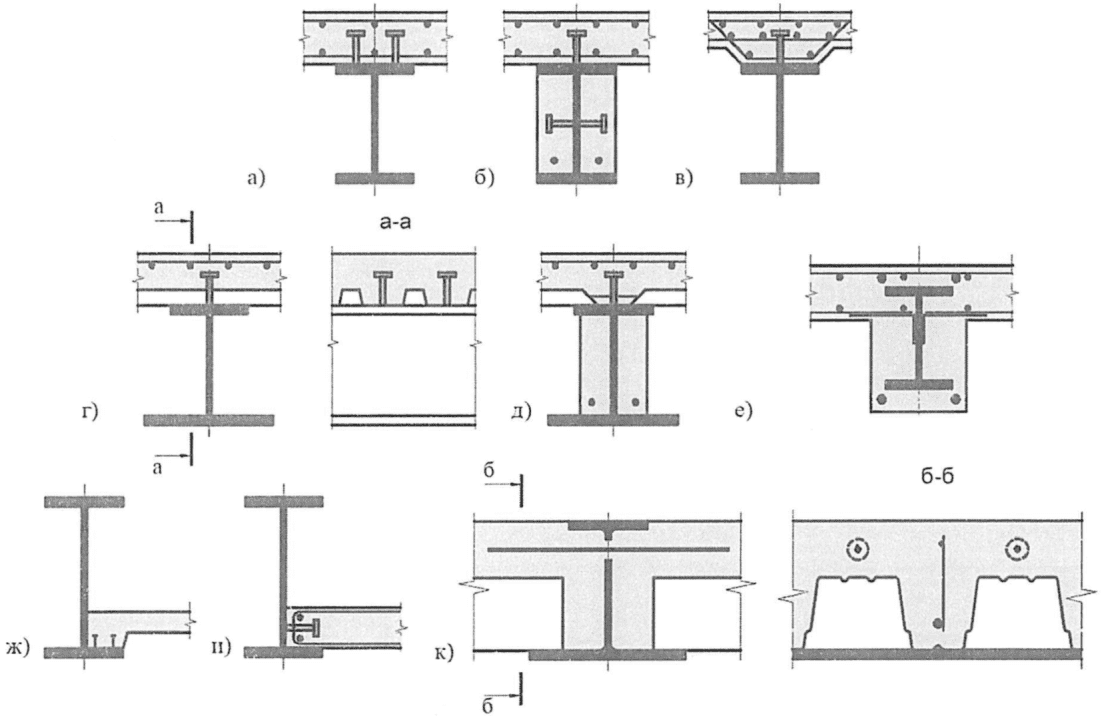

Первый абзац. Второе перечисление. Заменить слова: "на рисунке 4.2.1" на "на рисунке 4.2а"; "на рисунке 4.2.2" на "на рисунке 4.2".

Рисунок 4.2.1. Изложить в новой редакции:

Рисунок 4.2.2. Заменить номер рисунка: "4.2.2" на "4.2".

Четвертое перечисление. Изложить в новой редакции:

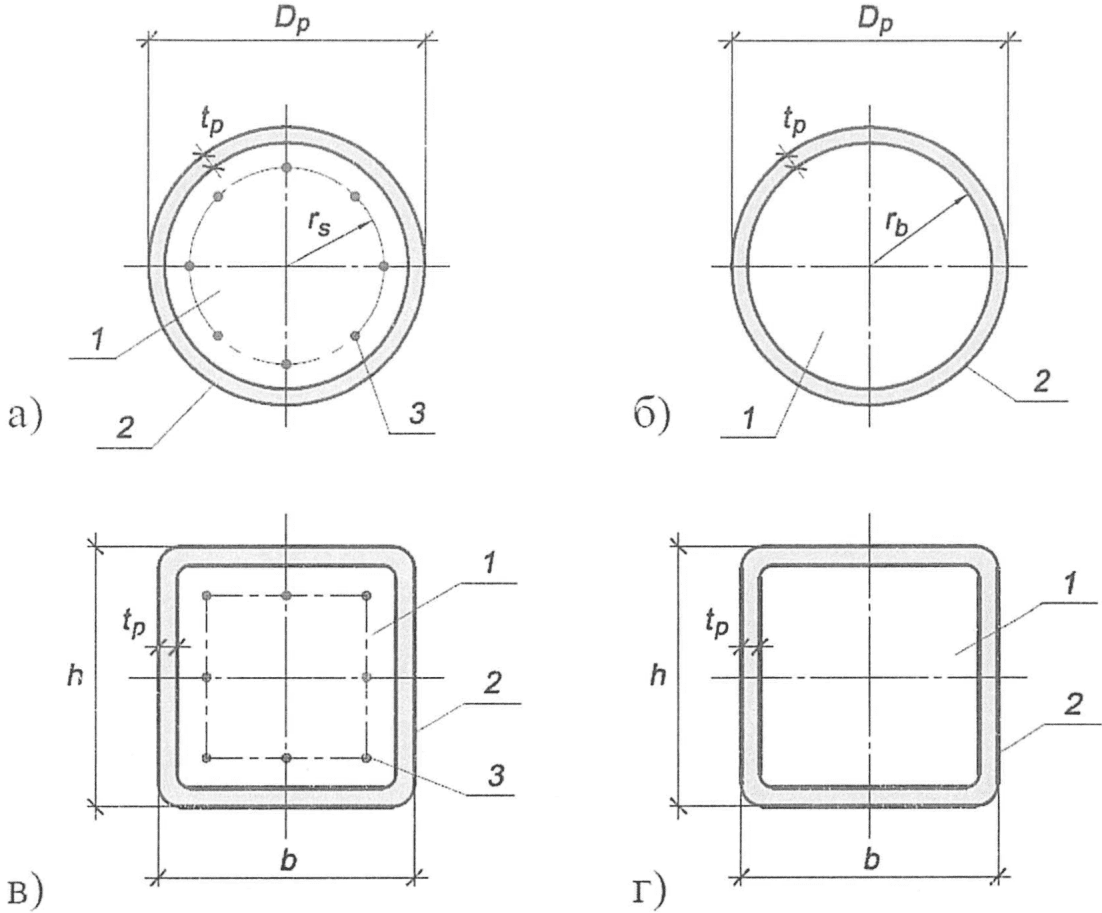

"- трубобетонные конструкции с внешней стальной оболочкой в виде трубы с ядром подразделяются:

- по форме сечения трубы:

- по типу сечений:

- по способу изготовления оболочки круглых труб:

Второй абзац. Рисунок 4.4. Изложить в новой редакции:

Подпункт 6.2.1.13. Заменить слова: "по рисунку 4.2.1, е) на "по рисунку 4.2а, е)".

Подпункт 6.2.2.2. Заменить слова: "на рисунку 4.2.1, е) на "на рисунке 4.2а, е)".

Подпункт 7.1.2.3. Формула (7.4). Экспликация. Обозначение . Изложить в новой редакции:

" - коэффициент, принимаемый при продолжительном действии нагрузки по таблице 7.1, при непродолжительном действии нагрузки - по таблице 7.2 в зависимости от гибкости элемента. При одновременном действии продолжительных и непродолжительных нагрузок значение коэффициента следует принимать как сумму коэффициентов при продолжительной и непродолжительной нагрузках пропорционально их вкладу в продольную силу.".

Таблица 7.1. Дополнить строкой в следующей редакции:

Дополнить таблицей 7.2 в следующей редакции:

Подпункт 7.1.2.6. Дополнить подпунктом 7.1.2.7 в следующей редакции:

"7.1.2.7 Расчет по прочности прямоугольных сечений внецентренно сжатых элементов с арматурой, расположенной у противоположных в плоскости изгиба сторон сечения, при эксцентриситете продольной силы и гибкости допускается проводить из условия

где A - площадь бетонного сечения;

A_s,tot - площадь всей продольной стержневой арматуры в сечении элемента;

A_st - площадь поперечного сечения стального элемента (жесткой арматуры) в сечении элемента;

- коэффициент, принимаемый по 7.1.2.3.".

Подпункт 7.2.1.2. Первый абзац. Дополнить слово: "металла" словом: "круглой".

Подпункт 7.2.1.3. Первый абзац. Дополнить слово: "составе" словом: "круглого".

Формула (7.10). Заменить выражение: на ;

дополнить экспликацией в следующей редакции:

"где e - основание натурального логарифма.".

Подпункт 7.2.1.4. Дополнить подпунктом 7.2.1.5 в следующей редакции:

"7.2.1.5 При расчете прочности трубобетонных элементов квадратного поперечного сечения без косвенного армирования следует принимать расчетные сопротивления бетона и металла трубы равными их расчетным сопротивлениям при одноосном напряженном состоянии. При этом расчет выполняется как для железобетонных элементов с жесткой арматурой.

При наличии косвенного армирования в виде спиралей, арматурных сеток внутри бетона, расположенных поперек оси квадратного трубобетонного элемента, затяжек (шпилек), прикрепляемых к стенкам трубы, расчетное сопротивление бетона может быть повышено при расчетно-экспериментальном обосновании.".

Пункт 8.2.10. Заменить слова: "(рисунок 4.2.2)" на "(рисунок 4.2)".

Пункт 8.2.15. Заменить слова: "(рисунок 8.2)" на "(рисунок 8.2а)".

Рисунок 8.2. Заменить номер рисунка: "8.2" на "8.2а".

Пункт 8.2.17. Изложить в новой редакции:

"8.2.17 Возведение комбинированных балок со сборными железобетонными плитами, а также комбинированных балок с монолитной плитой, объединенных посредством арматурных стержней-упоров, подверженных вибрационным воздействиям от оборудования, допускается после проведения дополнительных экспериментальных и теоретических исследований, подтверждающих безопасность возводимых конструкций.".

Пункт 8.2.18. Заменить слова: "(рисунок 4.2.2)" на "(рисунок 4.2)".

Второе перечисление. Заменить слова: "на рисунке 4.2.2" на "на рисунке 4.2".

Третье перечисление. Заменить слова: "на рисунке 4.2.2" на "на рисунке 4.2"; "не менее 600 мм" на "не более 600 мм".

Дополнить пунктом 8.2.19 в следующей редакции:

"8.2.19 При устройстве комбинированных балок с монолитной плитой, объединенных посредством арматурных стержней-упоров (см. рисунок 4.2а, к) и рисунок 9.1) следует обеспечивать:

- обезжиривание, отсутствие окраски, окалины, ржавчины и масляных загрязнений на поверхности стального сечения, контактирующего с бетоном;

- установку арматурных стержней-упоров с шагом вдоль пролета балки не более 600 мм;

- заделку арматурных стержней-упоров в тело бетона плит перекрытий в каждую сторону от стенки балки на величину не менее длины анкеровки стержня - в соответствии с требованиями СП 63.13330;

- отношение диаметра арматурного стержня-упора к толщине стенки балки в диапазоне ;

- отношение диаметра арматурного стержня-упора к диаметру отверстия в стенке балки, сквозь которое он пропущен, в диапазоне ;

- толщина стенки балки не менее 6 мм.".

Подпункт 9.1.2.1. Формула (9.7). Экспликация. Обозначения "R_b, R_y, ". Изложить в новой редакции:

"R_b, R_y - принимаются согласно 6.2.1.3, МПа;

- принимается согласно 6.2.1.3;".

Подпункт 9.1.2.6. Дополнить пунктом 9.1.2.7 в следующей редакции:

"9.1.2.7 Расчет конструкции объединения комбинированных балок с монолитной плитой посредством арматурных стержней-упоров следует выполнять из условия

где S_h - сдвигающее усилие, приходящееся на один упор при расчете по прочности;

P_rd - несущая способность упора на сдвиг, определяемая с учетом сдвиговых усилий в зоне контакта между сталью и бетоном по формуле

здесь R_s - расчетное сопротивление стержневой арматуры стержня-упора на растяжение;

A_s - площадь арматурного стержня-упора;

d_s - диаметр арматурного стержня-упора;

, , ;

- расчетное сопротивление сдвигу по контакту между сталью и бетоном согласно 9.2.2.3;

c - шаг арматурных стержней-упоров вдоль пролета балки, пропущенных сквозь отверстия;

R_b - расчетное сопротивление бетона на сжатие;

b_f - ширина верхней полки стального двутаврового профиля;

t_w - толщина стенки стального двутаврового профиля;

h_w - высота стенки стального двутаврового профиля;

d_о - диаметр отверстия в стенке стального двутаврового профиля;

b₁ - расстояние от стенки двутаврового профиля до торца профилированного настила. В случае если , то в формуле (9.9в) следует принимать .

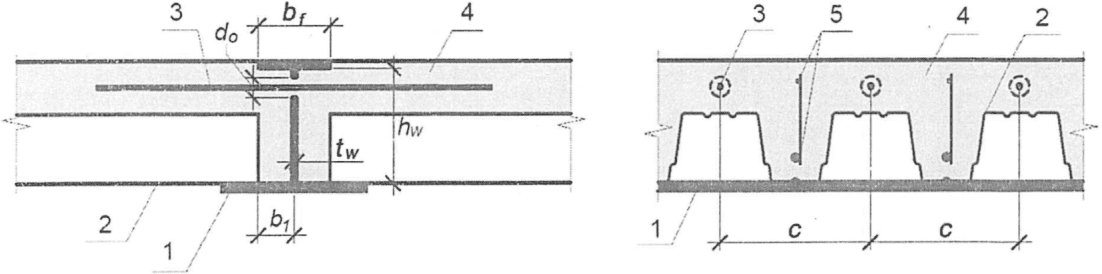

Геометрические характеристики сечения, используемые в формуле (9.9в), следует принимать с учетом рисунка 9.1а.
