"Изменение N 1 ГОСТ Р 9.605-2021 "Единая система защиты от коррозии и старения. Электрохимическая защита. Электроды сравнения. Общие технические условия"
(утв. и введено в действие Приказом Росстандарта от 02.12.2024 N 1821-ст)

По всему тексту стандарта заменить сокращение: "СЭСДД" на "ЭСДД" (86 раз).

Содержание. Приложение Е. Исключить слово: "отрицательных".

Раздел 2. Исключить ссылку: "ГОСТ 31996 Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия";

заменить ссылку: "СП 424.1325800.2018" на "СП 424.1325800.2019";

дополнить ссылками:

"ГОСТ 9.108 Единая система защиты от коррозии и старения. Электрохимическая защита. Термины и определения

ГОСТ 30630.0.0-99 Методы испытаний на стойкость к внешним воздействующим факторам машин, приборов и других технических изделий. Общие требования".

Раздел 3. Пункт 3.1 изложить в новой редакции:

"3.1 В настоящем стандарте применены термины по ГОСТ 9.108, а также следующий термин с соответствующим определением:".

Пункты 3.1.2, 3.1.3 исключить.

Пункт 3.2. Заменить слова: "стационарный электрод сравнения длительного действия" на "электрод сравнения длительного действия";

дополнить словами: "РЭ - руководство по эксплуатации;".

Раздел 4. Пункт 4.2. Таблицу 2 изложить в новой редакции:

Пункт 4.3. Первое перечисление исключить.

Раздел 5. Подпункт 5.1.2.1 изложить в новой редакции:

"5.1.2.1 ЛЭС, применяющиеся при электрохимических лабораторных испытаниях и исследованиях, а также использующиеся в качестве образцовых ЭС при испытаниях ПЭС и ЭСДД, должны иметь допустимый температурный диапазон эксплуатации не менее чем от 15 °C до 35 °C и температурный коэффициент от минус 0,25 до плюс 0,25 мВ/°C включительно".

Подпункт 5.1.2.2. Заменить значения: "от 0,1995 до 0,2045 В" на "от 0,198 до 0,205 В".

Подпункт 5.1.3.1 дополнить абзацем:

"Температурный коэффициент ПЭС в рабочем диапазоне температур должен быть указан в ТУ и эксплуатационной документации предприятий-изготовителей и должен быть в диапазоне от минус 1 до плюс 1 мВ/°C включительно".

Подпункт 5.1.4.1. Таблицу 3 изложить в новой редакции:

дополнить абзацем:

"Температурный коэффициент ЭСДД в рабочем диапазоне температур должен быть указан в ТУ и эксплуатационной документации предприятий-изготовителей и должен быть в диапазоне от минус 1 до плюс 1 мВ/°C включительно".

Подпункт 5.1.4.2. Таблицу 4 изложить в новой редакции:

Подпункт 5.1.4.3. Первый абзац. Исключить слова: "после завершения монтажа".

Подпункты 5.1.4.5, 5.1.4.8 изложить в новой редакции:

"5.1.4.5 Переходное сопротивление ЭСДД в диапазоне рабочих температур не должно превышать 6 кОм";

"5.1.4.8 При циклическом воздействии температур от минус 20 °C до плюс 45 °C (не менее пяти циклов) ЭСДД не должен необратимо выходить из строя и после возвращения температуры в рабочий диапазон ЭС должен восстановить работоспособность и технические характеристики, указанные в таблице 3 и 5.1.4.5".

Подпункт 5.1.4.9 исключить.

Подпункт 5.1.5.3. Заменить слова: "должен соответствовать требованиям ГОСТ 31996, по климатическим условиям эксплуатации -" на "должен соответствовать по климатическим условиям эксплуатации требованиям".

Подпункт 5.1.5.5 изложить в новой редакции:

"5.1.5.5 Кабель и контактный узел ЭС должны выдерживать растягивающую механическую нагрузку при сохранении электрической целостности не менее величины F, Н, которую определяют по формуле

где m - масса подготовленного к работе ЭС, включая массу влагоудерживающей засыпки/обмазки (при наличии), кг;

g - ускорение свободного падения (принимают равным 9,8 м/с²)".

Раздел 6. Пункт 6.2. Заменить слово: "Материалы" на "Материалы, за исключением медного купороса, хлорида серебра и хлорида калия,";

дополнить пунктами 6.2.1 и 6.2.2:

"6.2.1 Медный купорос и хлорид серебра по степени воздействия на организм человека относятся ко 2-му классу опасности по ГОСТ 12.1.007 (высокоопасные вещества).

6.2.2 Хлорид калия по степени воздействия на организм человека относится к 3-му классу опасности по ГОСТ 12.1.007 (умеренно опасные вещества)".

Раздел 7. Пункт 7.5. Заменить слова: "раз в пять лет" на "раз в 3 года";

таблица 5. Строка 12. Графа "приемо-сдаточные". Заменить обозначение: "-" на "+";

строка 21. Графа "Технические требования". Исключить ссылку: "5.1.4.9";

дополнить строкой 23:

"

Пункт 7.9.1. Заменить слова: ", в нормальных климатических условиях согласно ГОСТ 15150" на "в следующих климатических условиях";

первое перечисление. Заменить значения: "(25 +/- 10) °C" на "(20 +/- 5) °C";

второе перечисление. Заменить значения: "от 45% до 80%" на "не более 95%".

Раздел 8. Пункт 8.10. Второе перечисление. Заменить слова: "не менее двадцатикратной" на "не менее двукратной".

Пункт 8.12 дополнить абзацем (после первого абзаца):

"Перед испытаниями подготавливают ПЭС и ЭСДД к эксплуатации в соответствии с РЭ".

Пункт 8.13 дополнить абзацами:

"Проверку стабильности собственного потенциала ЭСДД за 30 и 90 сут проводят на одних и тех же образцах. Устанавливают испытуемые образцы на 90 сут. По окончании испытаний рассчитывают стабильность каждого образца в течение 30 и 90 сут.

Перед испытаниями подготавливают ПЭС и ЭСДД к эксплуатации в соответствии с РЭ".

Пункты 8.14, 8.16, 8.17 дополнить абзацем:

"Перед испытаниями подготавливают ЭС к эксплуатации в соответствии с РЭ".

Пункт 8.15 дополнить абзацем:

"Перед испытаниями подготавливают ЭСДД к эксплуатации в соответствии с РЭ".

Пункт 8.20.1. Заменить слова: "методом 201-2.1.1" на "методом "201-1.1";

дополнить абзацами:

"Перед испытаниями подготавливают ЭС к эксплуатации в соответствии с РЭ.

ЭС устанавливают в емкость с испытательной средой и помещают емкость в камеру тепла.

После выдержки ЭС в камере тепла в течение времени по ГОСТ 30630.0.0-99 (пункт 7.8) извлекают емкость с ЭС из камеры. В течение 5 мин проводят измерение собственного потенциала с помощью ЛЭС, который должен находиться в нормальных условиях. Для исключения влияния температуры испытательной среды на ЛЭС рекомендуется при проведении измерений использовать электролитический мост (ключ). Проводят пересчет значений потенциала ЭС к климатическим условиям (см. 7.9.1) по формуле (А.1)".

Пункт 8.20.2. Заменить слова: "методом 203-2.2" на "методом "203-1";

дополнить абзацами:

"Перед испытаниями подготавливают ЭС к эксплуатации в соответствии с РЭ.

ЭС устанавливают в емкость с испытательной средой и помещают емкость в камеру холода.

После выдержки ЭС в камере холода в течение времени по ГОСТ 30630.0.0-99 (пункт 7.8) извлекают емкость с ЭС из камеры. В течение 5 мин проводят измерение собственного потенциала с помощью ЛЭС, который должен находиться в нормальных условиях. Для исключения влияния температуры испытательной среды на ЛЭС рекомендуется при проведении измерений использовать электролитический мост (ключ). Проводят пересчет значений потенциала ЭС к климатическим условиям (см. 7.9.1) по формуле (А.1)".

Пункт 8.20.3. Исключить слова: "нарушения герметичности (протечек электролита) и";

дополнить абзацем:

"Истечение электролита из ЭС по прилегающим поверхностям сборочных элементов, например, по резьбе, стыкам, уплотнителям и т.п., а также визуально определяемым трещинам в корпусе, не допускается. При этом капли и подтеки электролита, просочившиеся через поверхность корпуса, не имеющего механических повреждений, не являются причиной для отбраковки".

Пункт 8.21 дополнить абзацем (перед первым абзацем):

"8.21 Перед испытаниями подготавливают ЭС к эксплуатации в соответствии с РЭ";

первый абзац. Исключить слово: "отрицательных";

второй абзац. Исключить слова: "нарушения герметичности (протечек электролита) и";

дополнить абзацем:

"Истечение электролита из ЭС по прилегающим поверхностям сборочных элементов, например, по резьбе, стыкам, уплотнителям и т.п., а также визуально определяемым трещинам в корпусе, не допускается. При этом капли и подтеки электролита, просочившиеся через поверхность корпуса, не имеющего механических повреждений, не являются причиной для отбраковки".

Подраздел 8.22 дополнить пунктом 8.22.4:

"8.22.4 Испытания проводят на изделиях в состоянии поставки".

Раздел 8 дополнить пунктом 8.23:

"8.23 Проверку температурного коэффициента ПЭС и ЭСДД (см. показатель 23 таблицы 5) проводят совместно с испытаниями ЭС на стойкость к воздействию верхнего и нижнего значений рабочей температуры окружающей среды при эксплуатации:

- определяют собственный потенциал ЭС при верхнем значении рабочей температуры окружающей среды при эксплуатации по 8.20.1;

- определяют собственный потенциал ЭС при 0 °C в камере холода по 8.20.2;

- рассчитывают температурный коэффициент ЭС по формуле

где - разница собственных потенциалов ЭС при верхнем и нижнем значениях рабочей температуры окружающей среды при эксплуатации;

T_верх. - верхнее значение рабочей температуры окружающей среды при эксплуатации ЭС.

Значение температурного коэффициента должно соответствовать указанному в 5.1.3.1 и 5.1.4.1".

Раздел 10. Пункт 10.5. Заменить ссылку: "СП 424.1325800.2018" на "СП 424.1325800.2019".

Пункт 10.7 изложить в новой редакции:

"10.7 ЭС перед установкой должны быть подготовлены к эксплуатации в соответствии с требованиями эксплуатационной документации".

Пункт 10.8. Исключить сокращение: "ЭС";

заменить ссылку: "СП 424.1325800.2018" на "СП 424.1325800.2019".

Раздел 11. Пункт 11.3 изложить в новой редакции:

"11.3 В случае выхода ЭС из строя в течение гарантийного срока, при условии соблюдения правил транспортирования, хранения, монтажа и эксплуатации, изготовитель должен осуществлять их бесплатный ремонт или замену".

Приложение А. Пункт А.4.4. Второй абзац после слов "указанной в таблице 3" дополнить словами: "или в 5.1.3.1".

Подраздел А.5. Заменить слова: "температурный коэффициент <1>" на "температурный коэффициент в соответствии с технической документацией предприятия-изготовителя";

сноску <1> исключить.

Приложение Б. Пункт Б.4. Заменить значения: "12 ч" на "8 ч", "125 сут" на "90 сут".

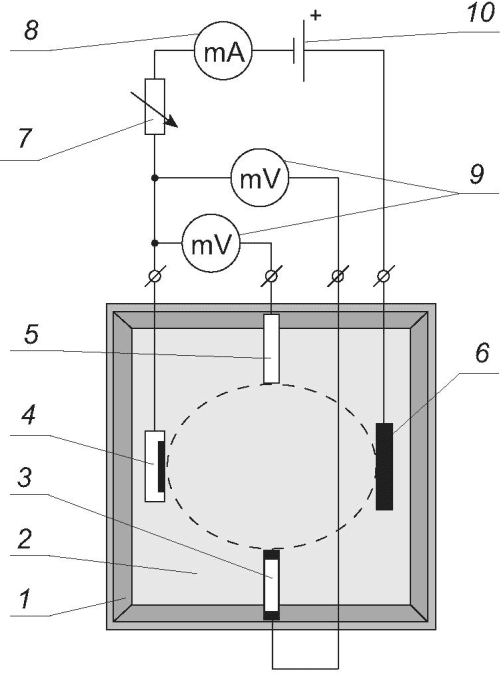

Приложение В. Пункт В.4.2. Рисунок В.1 изложить в новой редакции:

"

Пункт В.5.2 изложить в новой редакции:

"В.5.2 В случае если по истечении 10 мин поляризации вспомогательного электрода начальная разность его потенциалов относительно ЭСДД и ЛЭС отличается от конечной разности его потенциалов относительно ЭСДД и ЛЭС более чем на 10 мВ, то ЭСДД бракуется".

Приложение Г. Пункт Г.1 Заменить слова: "3%-ном водном растворе NaCl" на "испытательной среде".

Приложение Д. Пункт Д.4.3. Заменить слова: "для измерения потенциала электродов относительно стенки камеры" на "для измерения потенциала металла стенки камеры относительно электродов".

Приложение Е. Наименование. Исключить слово: "отрицательных".

Пункт Е.1. Заменить слова: "при циклическом воздействии отрицательных температур" на "при циклическом воздействии температур от минус 20 °C до плюс 45 °C".

Пункты Е.4.2, Е.4.3 изложить в новой редакции:

"Е.4.2 Испытуемые электроды в количестве 3 шт. помещают в камеру тепла и холода. Понижают температуру в камере до температуры минус 20 °C. При этом значение скорости изменения температуры в камере, усредненное за не более чем 10 мин, не должно превышать 10 °C/ч. При достижении требуемой температуры выдерживают электроды в камере в течение времени по ГОСТ 30630.0.0-99 (пункт 7.8). Для ЭС, предназначенных для морских условий эксплуатации, нижний предел испытательной температуры может быть повышен до минус 5 °C.

Е.4.3 По истечении времени заморозки повышают температуру в камере до температуры плюс 45 °C. При этом значение скорости изменения температуры в камере, усредненное за не более чем 10 мин, не должно превышать 10 °C/ч. При достижении требуемой температуры выдерживают электроды в камере в течение времени по ГОСТ 30630.0.0-99 (пункт 7.8)".

Пункт Е.4.5. Исключить слова: ", приводящих к разгерметизации электрода и потекам электролита СЭСДД";

заменить слова: "при сохранении его герметичности" на "при сохранении его целостности".

Пункт Е.5.1. Первое перечисление. Исключить слова: "и следы подтеков электролита из корпуса";

дополнить абзацем:

"Истечение электролита из ЭС по прилегающим поверхностям сборочных элементов, например, по резьбе, стыкам, уплотнителям и т.п., а также визуально определяемым трещинам в корпусе, не допускается. При этом капли и подтеки электролита, просочившиеся через поверхность корпуса, не имеющего механических повреждений, не являются причиной для отбраковки".
