"Изменение N 5 к СП 17.13330.2017 "СНиП II-26-76 Кровли"
(утв. и введено в действие Приказом Минстроя России от 09.12.2024 N 843/пр)

Раздел 3. Наименование. Изложить в новой редакции:

"3 Термины, определения и сокращения .............".

Дополнить наименованием приложения Л в следующей редакции:

"Приложение Л Расчет водоотвода с кровли ............".

Дополнить шестым абзацем в следующей редакции:

"Изменение N 5 к настоящему своду правил разработано авторским коллективом АО "ЦНИИПромзданий" (канд. техн. наук Н.Г. Келасьев, канд. техн. наук А.М. Воронин, К.В. Авдеев, канд. техн. наук В.В. Бобров, Е.В. Домарова).".

Заменить наименования ссылочных документов:

"ГОСТ 21631-76 Листы из алюминия и алюминиевых сплавов. Технические условия" на "ГОСТ 21631-2023 Листы из алюминия и алюминиевых сплавов. Технические условия";

"ГОСТ 32314-2012 (EN 13162:2008) Изделия из минеральной ваты теплоизоляционные промышленного производства, применяемые в строительстве. Общие технические условия" на "ГОСТ 32314-2023 (EN 13162:2012) Изделия из минеральной ваты теплоизоляционные промышленного производства, применяемые в строительстве. Общие технические условия";

"СП 20.13330.2016 "СНиП 2.01.07-85* Нагрузки и воздействия" (с изменениями N 1, N 2, N 3, N 4)" на "СП 20.13330.2016 "СНиП 2.01.07-85* Нагрузки и воздействия" (с изменениями N 1, N 2, N 3, N 4, N 5, N 6)";

"СП 28.13330.2017 "СНиП 2.03.11-85 Защита строительных конструкций от коррозии" (с изменениями N 1, N 2, N 3)" на "СП 28.13330.2017 "СНиП 2.03.11-85 Защита строительных конструкций от коррозии" (с изменениями N 1, N 2, N 3, N 4)";

"СП 29.13330.2011 "СНиП 2.03.13-88 Полы" (с изменениями N 1, N 2)" на "СП 29.13330.2011 "СНиП 2.03.13-88 Полы" (с изменениями N 1, N 2, N 3)";

"СП 30.13330.2020 "СНиП 2.04.01-85* Внутренний водопровод и канализация зданий" (с изменениями N 1, N 2)" на "СП 30.13330.2020 "СНиП 2.04.01-85* Внутренний водопровод и канализация зданий" (с изменениями N 1, N 2, N 3, N 4)";

"СП 32.13330.2018 "СНиП 2.04.03-85 Канализация. Наружные сети и сооружения" (с изменениями N 1, N 2)" на "СП 32.13330.2018 "СНиП 2.04.03-85 Канализация. Наружные сети и сооружения" (с изменениями N 1, N 2, N 3)";

"СП 50.13330.2012 "СНиП 23-02-2003 Тепловая защита зданий" (с изменениями N 1, N 2)" на "СП 50.13330.2024 "СНиП 23-02-2003 Тепловая защита зданий";

"СП 54.13330.2022 "СНиП 31-01-2003 Здания жилые многоквартирные" на "СП 54.13330.2022 "СНиП 31-01-2003 Здания жилые многоквартирные" (с изменением N 1)";

"СП 64.13330.2017 "СНиП II-25-80 Деревянные конструкции" (с изменениями N 1, N 2, N 3)" на "СП 64.13330.2017 "СНиП II-25-80 Деревянные конструкции" (с изменениями N 1, N 2, N 3, N 4)";

"СП 118.13330.2022 "СНиП 31-06-2009 Общественные здания и сооружения" (с изменениями N 1, N 2)" на "СП 118.13330.2022 "СНиП 31-06-2009 Общественные здания и сооружения" (с изменениями N 1, N 2, N 3, N 4)";

"СП 251.1325800.2016 Здания общеобразовательных организаций. Правила проектирования (с изменениями N 1, N 2, N 3, N 4)" на "СП 251.1325800.2016 Здания общеобразовательных организаций. Правила проектирования (с изменениями N 1, N 2, N 3, N 4, N 5)".

Дополнить наименованиями ссылочных документов в следующей редакции:

"ГОСТ 2678-94 Материалы рулонные кровельные и гидроизоляционные. Методы испытаний";

"ГОСТ 56335-2015 Дороги автомобильные общего пользования. Материалы геосинтетические для дорожного строительства. Метод определения прочности при статическом продавливании";

"ГОСТ Р 58913-2020 Материалы рулонные водо- и ветрозащитные для крыш из штучных кровельных материалов. Общие технические условия".

Исключить наименования ссылочных документов:

"ГОСТ 30402-96 Материалы строительные. Метод испытания на воспламеняемость";

"ГОСТ 30444-97 Материалы строительные. Метод испытания на распространение пламени";

"ГОСТ Р 56026-2014 Материалы строительные. Метод определения группы пожарной опасности кровельных материалов";

"СП 4.13130.2013 Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям (с изменениями N 1, N 2, N 3)".

Наименование. Изложить в новой редакции:

Пункт 3.1. Заменить слово: "стандарте" на "своде правил".

Пункт 3.1.2. Исключить.

Пункт 4.3. Таблица 4.1. Сноска <**>. Второе предложение. Заменить значение: "25%" на "20%".

Пункт 4.4. Первый абзац. Заменить слова: "ветроводозащитной и водозащитной" на "ветроводозащитной или водозащитной".

Пункт 4.4а. Первый абзац. Дополнить слова: "и водозащитные пленки" ссылкой: "(таблица А.1)".

Второй абзац. Дополнить слова: "с помощью" словами: "односторонних или двусторонних".

Пункт 4.5. Первый абзац. Дополнить слова: "в таблице А.2" словами: "приложения А".

Пункт 4.8. Второй абзац. Исключить ссылку: ", СП 4.13130".

Пункт 4.14. Шестое перечисление. Изложить в новой редакции:

"- схему установки крепежных элементов с указанием количества и шага крепления по зонам действия ветрового давления".

Пункт 5.1.16. Дополнить слова: "между слоями" словами: "водоизоляционного ковра".

Пункт 5.1.17. Изложить в новой редакции:

"5.1.17 На кровлях с водоизоляционным ковром из битумосодержащих рулонных и мастичных материалов в местах примыкания к вертикальным поверхностям предусматривают наклонные клиновидные бортики со сторонами от 50 до 100 мм из минераловатных плит повышенной жесткости (с прочностью на сжатие при 10%-ной линейной деформации не менее 60 кПа), цементно-песчаного раствора, асфальтобетона, других теплоизоляционных материалов с негорючим слоем в качестве основания под водоизоляционный ковер. Возможность применения наклонных клиновидных бортиков из иных материалов устанавливают по результатам испытаний.".

Пункт 5.1.18. Второй абзац. Изложить в новой редакции:

"Вертикальные поверхности парапета или стены следует дополнительно утеплять со стороны крыши в соответствии с СП 50.13330 и СП 230.1325800, а также в соответствии с требованиями нормативных документов по пожарной безопасности.".

Пункт 5.1.22. Дополнить вторым предложением в следующей редакции:

"Водоизоляционный ковер на верхней грани парапетов, противопожарных стен, выступающих выше поверхности водоизоляционного ковра, или стенках деформационного шва должен быть защищен фартуком из оцинкованных металлических листов либо парапетными плитами с учетом положений 5.1.23.".

Пункт 5.2.1. Второй абзац. Третье предложение. Заменить слова: "(выход на кровлю более 1 раза в неделю), снегоудалении)" на "с выходом на кровлю более одного раза в неделю, при снегоудалении)".

Пункт 5.2.3. Изложить в новой редакции:

"5.2.3 К оборудованию на кровле с водоизоляционным ковром, уложенным по минераловатной теплоизоляции, в том числе многослойной, должны быть предусмотрены дорожки шириной не менее 600 мм, а вокруг оборудования - площадки из материалов, как для эксплуатируемых кровель (см. 5.3.3).".

Пункт 5.2.5. Заменить слова: "таблице 5.2" на "нормативных документах по пожарной безопасности".

Таблица 5.2. Исключить.

Пункт 5.2.6. Дополнить вторым абзацем в следующей редакции:

"Допускается применение на неэксплуатируемых кровлях горючих кровельных материалов в качестве верхнего слоя противопожарного пояса (по водоизоляционному ковру) шириной не менее 6 м, а нижнего слоя пояса (под водоизоляционным ковром) - из материалов группы горючести НГ, который должен пересекать основание под кровлю (в т.ч. теплоизоляцию), выполненное из материалов групп горючести Г3 и Г4, на всю толщину этих материалов при условии проведения натурных испытаний по утвержденной методике и нераспространения пламени по поверхности противопожарного пояса.".

Пункт 5.4.6. Изложить в новой редакции:

"5.4.6 В инверсионной кровле механическое крепление теплоизоляционных плит через водоизоляционный ковер не допускается.".

Дополнить пунктом 5.4.6а в следующей редакции:

"5.4.6а Предохранительный слой предусматривают из свободноуложенного нетканого геотекстильного материала (нахлест не менее 200 мм) с прочностью при статическом продавливании не менее 1300 Н (ГОСТ Р 56335).".

Пункт 5.5.1. Дополнить слова: "озелененной кровли" ссылкой: "[8]".

Пункт 6.2.2. Исключить.

Пункт 9.2. Второе предложение. Изложить в новой редакции:

"На каждом участке кровли, ограниченном стенами (парапетами), число воронок в зависимости от их пропускной способности и района строительства определяют по СП 30.13330 и СП 32.13330.".

Пункт 9.7. Изложить в новой редакции:

"9.7 При наружном организованном отводе воды с кровли расстояние между водосточными трубами следует принимать не более 24 м, а площадь поперечного сечения (диаметр) водосточных труб - по расчету (приложение Л).".

Пункт 9.11. Первое предложение. Дополнить слова: "На кровлях зданий с" словами: "уклоном 5% (~ 3°) и более и";

дополнить предложением в следующей редакции:

"Снегозадерживающие устройства рассчитывают в зависимости от снеговой нагрузки в соответствии с СП 20.13330.2016 (раздел 10).".

Таблица А.1. Изложить в новой редакции:

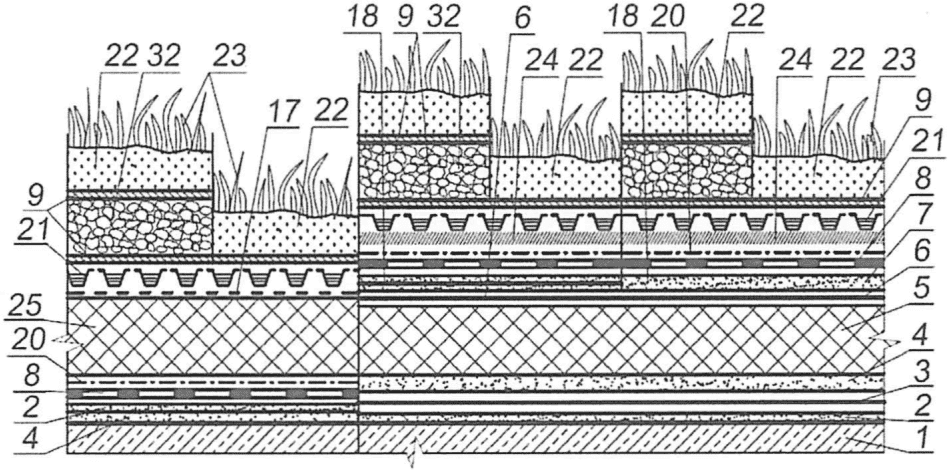

Пункт Г.2. Рисунок Г.2, в). Изложить в новой редакции:

"в)

Таблица К.1. Графа "Интенсивность пешеходной нагрузки на кровлю". Заменить слова: "Тип I" на "Тип I <*>" (2 раза).

Заменить слова: "Тип II" на "Тип II <*>" (2 раза).

Заменить слова: "Тип III" на "Тип III <*>" (2 раза).

Дополнить сноской "<*>" в следующей редакции:

"<*> Тип кровли в зависимости от интенсивности пешеходной нагрузки на кровлю принимают по 5.2.9.".

Свод правил дополнить приложением Л в следующей редакции:

Отвод воды с кровли производится при помощи элементов внутреннего либо наружного водостока.

Л.1.1 Расчет воронок внутреннего водостока на кровле выполняют в соответствии с требованиями СП 30.13330.2020 (раздел 21) и СП 32.13330.

Л.1.2 Аварийную систему внутреннего водостока выполняют в соответствии с требованиями СП 30.13330.2020 (пункт 21.23).

Наружный водоотвод на кровлях выполняют с применением настенного желоба или подвесной системы из водосточных желобов.

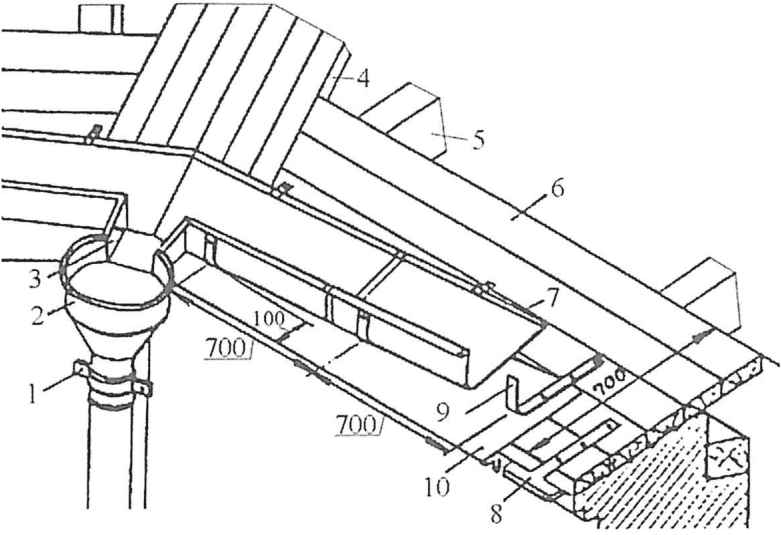

При настенном водоотводе сбор воды с кровли осуществляется настенными желобами 7, уложенными на сплошной деревянный настил 6 или карнизную плиту; по настенному желобу 7 вода стекает в лоток 3 разжелобка 4, соединенному с воронкой 2 водоотводящего стояка (рисунок Л.1).

Для определения размеров сечения и количества водоотводящих стояков необходимо определить водосборную площадь F, м², в случае примыкания кровли к стенам необходимо дополнительно учитывать 30% суммарной площади двух смежных вертикальных стен, примыкающих к кровле и возвышающихся над ней.

Водосборную площадь кровли F, м², определяют по формуле

где L - длина горизонтальной проекции ската, м;

b - ширина ската, м;

- угол наклона кровли, град.

В зависимости от района строительства и интенсивности дождя в соответствии с СП 30.13330.2020 (пункт 21.10), СП 32.13330.2018 (рисунок Ж.1, таблица Ж.1) определяют расчетный расход дождевых вод Q, л/с.

По СП 30.13330.2020 (таблица 21.1) в зависимости от расчетного расхода дождевых вод на водосточный стояк принимают диаметр, мм, и количество водосточных стояков, шт. Количество водосточных стояков следует назначать с учетом требований 9.7.

На карнизе кронштейны для установки водосточного желоба размещают по уровню шнура, натянутого между конечным кронштейном и воронкой. Перепад высоты между конечными точками шнура должен обеспечивать уклон около 3 мм/пог. м.

Для определения размеров сечения и количества водоотводящих стояков, а также сечения водоотводящего подвесного желоба вычисляют водосборную площадь кровли и расчетный расход дождевых вод по Л.2.1.

Площадь поперечного сечения подвесного желоба, F_ж, см², должна быть не менее площади водоотводящего стояка, F_ст, см².".
