"Изменение N 1 ГОСТ Р 50862-2017 (EN 1143-1:2012) "Сейфы, сейфовые комнаты и хранилища ценностей. Требования и методы испытаний на устойчивость к взлому"
(утв. и введено в действие Приказом Росстандарта от 08.02.2022 N 60-ст)

Титульный лист, предисловие (пункт 4), введение, первый лист стандарта. Заменить обозначение стандарта: "EN 1143-1:2012" на "EN 1143-1:2019".

Предисловие. Пункт 4, последний абзац. Заменить слово: "национального" на "межгосударственного".

Содержание. Приложение ДБ. Заменить слово: "национального" на "межгосударственного";

дополнить наименованиями приложений B, C:

"Приложение B (обязательное) Инструменты для испытаний

Приложение C (справочное) Комплекс банкомата".

Раздел 2. Исключить ссылку:

"ГОСТ Р 51053-2012 (EN 1300:2004) Замки сейфовые. Требования и методы испытаний на устойчивость к криминальному открыванию и взлому";

дополнить ссылкой:

"ГОСТ 34024-2016 Замки сейфовые. Требования и методы испытаний на устойчивость к несанкционированному открыванию".

Пункт 4.1. Таблицу 1 изложить в новой редакции (кроме наименования):

"

Пункт 4.2. Таблицу 2 изложить в новой редакции (кроме наименования):

"

Пункт 4.3. Таблицу 3 изложить в новой редакции (кроме наименования):

"

Пункт 4.4 изложить в новой редакции:

"4.4 Все изделия должны удовлетворять общим требованиям в соответствии с 5.1, а изделия с обозначением "EX", "GAS", "CD" и "T2" должны выполнять также дополнительные требования в соответствии с 5.2 (в случае маркировки "EX"), 5.3 (в случае маркировки "GAS"), 5.4 (в случае маркировки "CD"), 5.5 (в случае маркировки "T2")".

Подраздел 5.4. Первый абзац. Заменить ссылку: "7.7" на "7.6".

Раздел 5 дополнить подразделом 5.5:

При испытаниях в соответствии с 7.7 сейфы классов устойчивости к взлому III - X для получения обозначения "T2" должны как минимум иметь значения устойчивости к взлому, приведенные в таблице 1.

При испытаниях в соответствии с 7.7 сейфы для банкоматов классов устойчивости к взлому III - VIII для получения обозначения "T2" должны как минимум иметь значения устойчивости к взлому, приведенные в таблице 2.

При испытаниях в соответствии с 7.7 хранилища ценностей (с дверями или без дверей) и двери для хранилищ ценностей классов устойчивости к взлому III - XIII для получения обозначения "T2" должны как минимум иметь значения устойчивости к взлому, приведенные в таблице 3";

дополнить сноской <1>:

"--------------------------------

<1> При наличии требований заказчика в соответствии с приложением B".

Раздел 7. Подпункт 7.3.2.3 дополнить абзацами:

"Инструменты для определения устойчивости к взлому "T2"

Любому инструменту, используемому для испытания, должны быть присвоены коэффициент и базисное значение согласно приложению B.

Дополнительно при испытаниях допускается использование инструмента согласно приложению A. В таком случае им также должны быть присвоены коэффициент и базисное значение согласно приложению A.

Не допускается вносить изменения в заводскую конструкцию инструмента".

Подпункт 7.3.4.5 изложить в новой редакции:

"7.3.4.5 Сейфы, испытываемые с использованием инструментов "T2"

Испытания должны включать не менее одной попытки взлома с использованием инструментов согласно приложениям A и B, чтобы получить:

a) частичный доступ через центр боковой стенки корпуса сейфа;

b) частичный доступ через угол боковой стенки корпуса сейфа;

c) полный доступ через дверь сейфа;

d) полный доступ через стенку корпуса сейфа".

Пункт 7.3.5 дополнить подпунктом 7.3.5.14:

"7.3.5.14 При получении частичного или полного доступа (как через дверь, так и через корпус), при использовании в конструкции металлических листов толщиной 3 мм и более допускается применять только термические или электрические инструменты для резки данных листов. Ручной инструмент может быть использован только для удаления уже надрезанных листов".

Пункт 7.4.2. Третий абзац исключить.

Пункт 7.4.3. Заменить значение: "(7000 +/- 500) м/с" на "(7500 +/- 500) м/с".

Пункт 7.4.4. Таблица 4. Заголовок граф. Заменить слова: "Масса заряда взрывчатого вещества, г, с допуском +/- 1 г" на "Масса активного заряда взрывчатого вещества, г, с допуском +/- 2%";

графа "Класс устойчивости. Первая строка. Исключить классы устойчивости: "II, III и".

Подпункт 7.4.5.1. Второй абзац. Заменить слово: "полного" на "частичного";

заменить ссылку: "7.3.4 b" на "7.3.3.1 b".

Пункт 7.5.4 изложить в новой редакции:

Объем заряда газа зависит от объема внутреннего пространства сейфа. Методы расчета массы заряда приведены в таблице 5.

Метод 1

где V_з - объем заряда газа,

V_вп - объем внутреннего пространства.

Примечание - Метод 1 подразумевает, что внутреннее пространство сейфа заполнено механизмами банкомата. Свободный объем не должен превышать 100 л. Для достижения этого объема необходимо установить дополнительное оборудование, например, производителем банкомата.

Метод 2

где V_з - объем заряда газа,

V_вп - объем внутреннего пространства,

V_исп. - внутреннее пространство согласно 3.10.

Рассчитанный объем округляют до большего целого числа".

Подраздел 7.7 изложить в новой редакции:

В процессе испытаний устанавливают устойчивость к взлому образца с применением профессионального инструмента согласно приложению B.

Испытания проводятся только при наличии требования заказчика.

Образец представляется на испытания на взлом с использованием инструмента "T2" только после прохождения образца аналогичной конструкции испытаний согласно 7.3.6 и 7.3.7.

При проведении испытаний используют инструменты, приведенные в приложении B. Дополнительно допускается использовать инструменты, приведенные в приложении A. Проведение испытаний, измерение рабочего времени и расчет значений устойчивости к взлому аналогично 7.3.6.

Протокол испытания на взлом с использованием инструмента "T2" должен содержать следующую информацию:

a) номер протокола испытания;

b) наименование испытательной лаборатории;

c) дата и место выполнения испытания;

d) состав группы испытателей, с указанием руководителя группы, хронометриста и операторов;

e) тип изделия (см. 7.1.2);

f) описание каждого испытания на взлом с использованием инструментов "T2" (в хронологическом порядке) с подробным описанием зоны воздействия, использованных инструментов, выполненных измерений и событий, а также записи всех значений рабочего времени и ссылки на сделанные фотографии и видеозаписи:

g) расчет значения устойчивости V_R в единицах устойчивости к взлому EC;

h) отдельные перечни использованного инструмента согласно приложению B и приложению A".

Раздел 7 дополнить подразделом 7.8:

7.8.1 В протокол вносят его уникальный идентификационный номер.

7.8.2 Если испытание на устойчивость после взрыва не проводилось, то протокол должен содержать следующую информацию:

a) наименование изготовителя, место и год изготовления;

b) техническая документация, поставляемая в соответствии с 5.1.5 и 7.1, и в случае встраиваемого сейфа или заливаемого на месте хранилища ценностей - описание и качество работ по изготовлению защитной оболочки, выполненных на месте испытания;

c) заводской номер (или другой способ идентификации, использованный изготовителем) испытуемого образца;

d) описание и результат любого предварительного исследования;

e) план проведения испытания, разработанный на основе начального обследования;

f) дата и место проведения испытаний;

g) состав группы испытателей, ФИО руководителя группы, хронометриста и операторов; ФИО независимых технических экспертов-консультантов;

h) спецификации использованных при испытаниях инструментов;

i) рассчитанное значение устойчивости для каждого испытания на взлом с использованием инструментов;

j) прилагаемое усилие (нагрузка) в килоньютонах (кН) при испытаниях на прочность анкерного крепления и описание любой деформации или разрушения в стенке или основании сейфа (если имеется);

при выполнении испытания взрывом в дополнение к вышеперечисленному сообщают следующее:

k) спецификации использованных при испытаниях инструментов;

l) торговая марка и тип взрывчатых веществ, масса заряда и описание местоположения заряда;

m) описание испытаний с использованием инструментов после взрыва и расчет результирующего значения устойчивости к взлому.

Примечание - Протокол испытания должен включать заявление о том, что полученные результаты относятся только к испытанным образцам и должны рассматриваться только как основа для сертификации. Протокол испытания сам по себе не может служить сертификатом соответствия".

Подразделы 8.2 - 8.4 исключить.

Приложение A. Таблицу A.4 изложить в новой редакции (кроме наименования):

"

Таблица A.9. Заменить значения: "<= 900 Ватт" на "<= 800 Ватт"; "<= 1600 Ватт" на "<= 1350 Ватт"; "от 5 до 25 Дж" на "до 20 Дж".

Таблицу A.10 изложить в новой редакции (кроме наименования):

"

Таблица A.11. Исключить слова: "BV: 55 <c> EC"; "копья/электроды, тип 3, с наружным и длиной <= 1200 мм BV: 20 EC"; "<c> BV применяется при использовании копья/электрода типа 3".

Стандарт дополнить приложениями B, C:

В данном приложении представлены коэффициенты и базисные значения для инструментов "T2", которые допускаются к применению в испытании на взлом. Кроме того, описано назначение каждого инструмента. Мощностные характеристики определяют по данным производителя инструмента.

При проведении испытаний категория инструмента выбирается испытателем с учетом класса устойчивости к взлому и коэффициента инструмента.

Требования приложения A применимы к данному приложению.

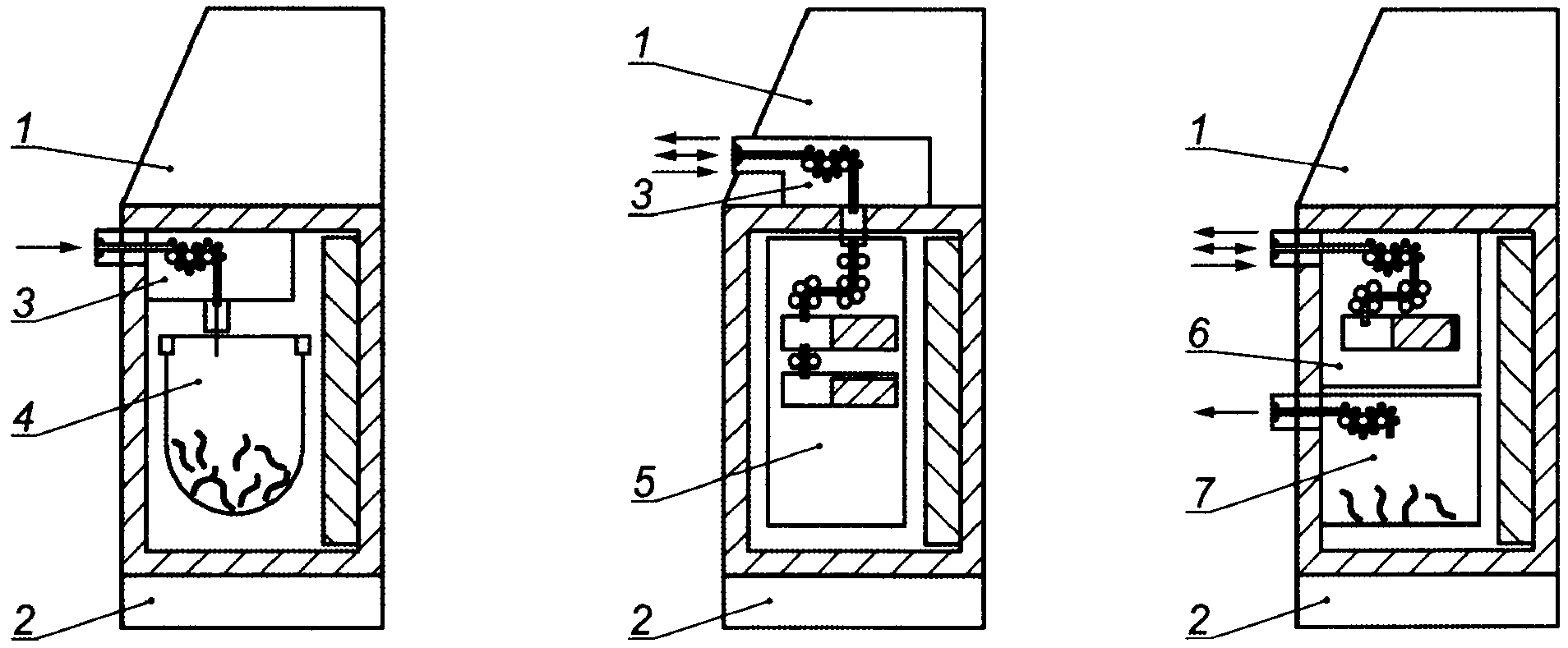

Внешний вид комплексов банкоматов, которые используют сейфы для банкомата, согласно требованиям настоящего стандарта представлен на рисунке C.1.

Приложения ДА, ДБ изложить в новой редакции:
