"Изменение N 2 к СП 299.1325800.2017 "Конструкции деревянные с узлами на винтах"
(утв. и введено в действие Приказом Минстроя России от 21.12.2023 N 959/пр)

Подраздел 9.2. Наименование. Изложить в новой редакции:

"9.2 Локальное армирование балок из клееной древесины и ДКШ в зоне подрезок.............................................................".

Раздел 10. Наименование. Изложить в новой редакции:

"10 Составные балки...............................................".

Дополнить четвертым абзацем в следующей редакции:

"Изменение N 2 к настоящему своду правил разработано АО "НИЦ "Строительство" - ЦНИИСК им. В.А. Кучеренко (руководитель разработки - канд. техн. наук П.Н. Смирнов, канд. техн. наук А.А. Погорельцев, д-р техн. наук С.Б. Турковский, М.А. Филимонов, А.Р. Салимуллин).".

Пункт 1.1. Первое предложение. Заменить слова: "винтов и шурупов" на "винтов, шурупов, глухарей, саморезов и клеевинтовых стержней (далее - винты)".

ГОСТ 33124. Заменить год утверждения: "2014" на "2021".

СП 16.13330.2017. Заменить слова: "(с изменениями N 1, N 2)" на "(с изменениями N 1, N 2, N 3, N 4, N 5)".

СП 20.13330.2016. Заменить слова: "(с изменениями N 1, N 2)" на "(с изменениями N 1, N 2, N 3, N 4)".

СП 64.13330.2017. Заменить слова: "(с изменениями N 1, N 2)" на "(с изменениями N 1, N 2, N 3)".

Заменить наименование ссылочного документа:

"ГОСТ Р 56706-2015 Плиты клееные из пиломатериалов с перекрестным расположением слоев. Технические условия" на "ГОСТ Р 56706-2022 Плиты из перекрестноклееной древесины. Общие технические условия".

Дополнить наименованиями ссылочных документов в следующей редакции:

"ГОСТ ISO 898-1-2014 Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбы";

"ГОСТ 3565-80 Металлы. Метод испытания на кручение";

"ГОСТ 14019-2003 (ИСО 7438:1985) Материалы металлические. Метод испытания на изгиб";

"ГОСТ Р 58459-2019 Конструкции деревянные. Определение нормативных и расчетных значений механических свойств древесины и материалов на ее основе".

Пункт 3.6. Исключить слово: "преимущественно".

Пункт 3.9. Дополнить пунктами 3.10, 3.11 в следующей редакции:

"3.10 клеевинтовой стержень: Устанавливаемый путем ввинчивания стержень со спиральной нарезкой, образующей резьбу в детали, древесина в отверстии которой пропитана клеем.

3.11 соединение на скрещенных винтах: Стыковое соединение сборных конструкций с винтами, имеющими пространственный угол наклона к направлению воспринимаемого усилия сдвига в плоскости соединения.".

Изложить в новой редакции:

В настоящем своде правил использованы обозначения и сокращения, принятые в СП 64.13330, СП 16.13330, а также следующие обозначения:

d - наружный диаметр резьбы винта, мм;

d₁ - внутренний диаметр резьбы винта, мм;

d_h - диаметр головки винта или наружный диаметр шайбы, мм;

d_s - диаметр гладкой части винта или внутренний диаметр шайбы, мм;

d₀ - диаметр просверленного отверстия под винт, мм;

l - длина резьбы винта, мм;

l_в - длина винта, мм;

n - число винтов в соединении;

n_рас - расчетное число винтов в соединении;

S₁ - шаг винтов вдоль волокон, мм;

S₂ - шаг винтов поперек волокон, мм;

S_3,c - расстояние от оси винта до ненагруженного торца элемента, мм;

S_3,t - расстояние от оси винта до нагруженного торца элемента, мм;

S_4,c - расстояние от оси винта до ненагруженной грани элемента, мм;

S_4,t - расстояние от оси винта до нагруженной грани элемента, мм.".

Пункты 5.1, 5.2. Изложить в новой редакции:

"5.1 Требования настоящего свода правил распространяются на узловые соединения элементов ДК, изготовленных из цельной и клееной древесины (древесины многослойной клееной из шпона (далее - ДКШ), перекрестноклееной древесины (далее - ДПК), клееной доски хвойных пород (далее - древесина)), а также на узловые соединения стальных деталей с элементами ДК.

5.2 Соединения с использованием винтов применяют в узлах ДК, работающих на восприятие статических или квазистатических нагрузок, предназначенных для строительства жилых, общественных, производственных и сельскохозяйственных зданий и сооружений. При соблюдении нормативных требований по назначению, эксплуатации и техническому обслуживанию ДК, а также по надлежащему использованию винтов долговечность соединений составляет не менее 50 лет.".

Пункт 6.1.3. Первый абзац. Заменить слова: "могут быть использованы шурупы, саморезы" на "следует использовать винты".

Дополнить третьим абзацем в следующей редакции:

"Клеевинтовые стержни следует выполнять класса прочности не ниже 8.8 по ГОСТ 898-1 с крупной резьбой по всей длине по ГОСТ 24705.".

Пункт 6.1.4. Таблица 2. Наименование. Изложить в новой редакции:

"Таблица 2 - Нормативные значения крутящего момента M_tn винтов, кроме клеевинтовых стержней, при их ввинчивании".

Пункт 6.1.7. Заменить слова: "ДКП" на "ДПК" (два раза).

Пункт 6.1.10. Второе предложение. Изложить в новой редакции:

"Угол установки винтов, работающих на осевое растяжение или сжатие, по отношению к волокнам древесины должен находиться в пределах .".

Пункт 6.1.11. Заменить слова: "от смятия" на "из условия смятия"; "рекомендуется" на "следует".

Пункт 6.1.13. Изложить в новой редакции:

"6.1.13 Для винтовых и клеевинтовых стержней диаметром резьбы 16 и 20 мм, приведенных на рисунке 1,ж нормативные значения крутящего момента M_tn и изгибающего момента M_yn пластической деформации должны быть определены в соответствии с требованиями ГОСТ 3565 и ГОСТ 14019.".

Пункт 6.2.4. Заменить ссылку: "СП 64.13330.2011" на "СП 64.13330.2017".

Пункт 6.2.6. Заменить слова: "требованиям 4.3 СП 64.13330.2011" на "требованиям СП 64.13330".

Пункт 6.2.7. Второе предложение. Заменить слово: "Плотность" на "Нормативную плотность"; дополнить ссылку: "СП 64.13330" ссылкой: "и ГОСТ Р 58459".

Пункт 7.1.1. Формула (1). Экспликация. Изложить в новой редакции:

"где - расчетная несущая способность на выдергивание винта из древесины под углом к направлению волокон, Н;

- расчетная несущая способность винта из условия смятия древесины под углом к направлению волокон под головками винтов, Н. определяют в том случае, если в соединении использованы винты с неполной резьбой, т.е. усилие растяжения винта передается на соединяемый элемент через площадки смятия под головками винтов;

T_р.в - расчетная несущая способность винта при растяжении, Н.".

Пункт 7.1.2. Заменить ссылку: "7.27 СП 64.13330.2011" на "пункта 8.31 СП 64.13330.2017".

Пункт 7.1.3. Изложить в новой редакции:

"7.1.3 Для винтов, соответствующих требованиям таблиц 1 - 4 и работающих на выдергивание из древесины под углом к направлению волокон, расчетную несущую способность винта следует вычислять по формуле

где - расчетное сопротивление выдергиванию винта из древесины под углом к направлению волокон на единицу поверхности контакта нарезной части винта, образованной по наружному диаметру, Н/мм²;

d - наружный диаметр резьбы, мм;

l_рас - расчетная длина винта, равная длине нарезной его части, завинченной в соединяемый элемент, уменьшенная на 1,8d, мм;

- угол наклона продольной оси винта по отношению к направлению волокон древесины, в градусах;

m_d - коэффициент, учитывающий изменение расчетного сопротивления выдергиванию винта из древесины под углом к направлению волокон в зависимости от диаметра d винта, вычисляемый по формуле

m_l - коэффициент, учитывающий изменение расчетного сопротивления выдергиванию винта древесины (для ДКШ - вдоль и поперек волокон, ДПК - поперек волокон) под углом к направлению волокон в зависимости от расчетной длины l_рас винта в узловом соединении, следует вычислять по формуле

где

Примечание - В случае применения в узловых соединениях винтов, параметры которых не соответствуют требованиям таблиц 1 - 4, расчетную несущую способность следует определять экспериментальным путем в соответствии с требованиями ГОСТ 33082.

Использование винтов, кроме клеевинтовых стержней, работающих на осевое растяжение при выдергивании из древесины под углом < 30° к направлению волокон не допускается.

Расчетное сопротивление выдергиванию винта из древесины под углом к направлению волокон на единицу поверхности контакта нарезной части винта, образованной по наружному диаметру, в узловом соединении вычисляют по формуле

где R_ср90 - расчетное сопротивление выдергиванию винта из древесины под углом к направлению волокон на единицу поверхности контакта нарезной части винта в узловом соединении с винтами 3 <= d <= 20 мм, Н/мм².

Расчетное сопротивление R_ср90 выдергиванию винта из древесины под углом к направлению волокон на единицу поверхности контакта нарезной части винта, образованной по наружному диаметру, в узловом соединении с винтами вычисляют по формуле

где - расчетное сопротивление выдергиванию винта из древесины (кроме ДКШ и ДПК) плотностью под углом к направлению волокон на единицу поверхности контакта нарезной части винта, образованной по наружному диаметру в соединении с винтами, для ДКШ - ; для ДПК с плотностью ламелей ;

- коэффициент, учитывающий изменение расчетного сопротивления выдергиванию древесины поперек волокон (для ДКШ - вдоль и поперек волокон, для ДПК - поперек волокон) от нормативного значения плотности древесины в узловом соединении, следует вычислять по формуле

где - нормативное значение плотности древесины, кг/м³, в соответствии с требованиями ГОСТ 16483.1 и СП 64.13330;

m_в, m_Т, m_Д, m_Н и m_а - коэффициенты условия работы в соответствии с требованиями раздела 6 СП 64.13330.2017;

m_нк - коэффициент, учитывающий изменение расчетного сопротивления выдергиванию из древесины поперек волокон (для ДКШ - вдоль и поперек волокон, для ДПК - поперек волокон) в зависимости от формы наконечника винтов, устанавливаемых без предварительного сверления, равный 1 для острого наконечника, в том числе острого режущего и острого режущего с канавками, для других типов наконечника коэффициент следует определять в соответствии с ГОСТ 33082.".

Пункт 7.1.4. Заменить слова: "на смятие" на "из условия смятия".

Заменить ссылку: "раздела 5 СП 64.13330.2011" на "раздела 6 СП 64.13330.2017".

Пункт 7.1.5. Заменить ссылку: "СП 16.13330.2011" на "СП 16.13330.2017".

Пункт 7.1.6. Заменить ссылку: "перечислениях а) - г) и ж) 5.2 СП 64.13330.2011" на "пункте 6.2 СП 64.13330.2017".

Пункт 7.1.8. Формула (13). Экспликация. Обозначение "m". Заменить слово: "волокон." на "волокон;".

Заменить обозначение: "b_р = (m + 1)·S₂ (см. рисунок 2);" на "b_р = min (b; (m + 1)·S₂) (см. рисунок 2);".

Дополнить обозначениями "R^A_р", "R^A_р90" в следующей редакции:

"R^A_р - расчетное сопротивление растяжению древесины вдоль волокон;

R^A_р90 - расчетное сопротивление растяжению древесины поперек волокон.".

Пункт 7.2.2. Заменить слова: "на смятие" на "из условия смятия".

Пункт 7.2.3. Формула (14). Экспликация. Обозначение "". Заменить слова: "от смятия" на "из условия смятия".

Обозначение "". Заменить слова: "от смятия" на "из условия смятия".

Подпункт 7.2.4. Формула (15). Экспликация. Обозначение "". Заменить ссылку: "по формуле (2) СП 64.13330.2011" на "по формуле (5) СП 64.13330.2017".

Обозначение "F_рас1". Обозначение "b". Дополнить слова: "усиливаемого элемента" словами: "или опорной пластины".

Пункт 7.2.7. Первый абзац. Заменить слова: "от смятия" на "из условия смятия".

Пункт 7.3.3. Первый абзац. Изложить в новой редакции:

"7.3.3 Расчетную несущую способность винта с неполной резьбой и диаметром d <= 6 мм на один шов сплачивания в соединениях элементов из сосны и ели, в том числе клееных, ДКШ и ДПК (рисунок 4), при направлении усилий, передаваемых винтами под любым углом к волокнам, следует определять по таблице 18 СП 64.13330.2017, как для гвоздей с учетом требований 8.14 СП 64.13330.2017.".

Пункт 7.3.4. Изложить в новой редакции:

"7.3.4 Расчетную несущую способность винта диаметром d > 6 мм на один шов сплачивания в соединениях элементов из сосны и ели, в том числе клееных, ДКШ и ДПК (рисунок 4) при направлении усилий, передаваемых винтами вдоль волокон, следует определять по таблице 18 СП 64.13330.2017, как стальных цилиндрических нагелей, а также в соответствии с требованиями пункта 8.14 СП 64.13330.2017.".

Пункт 7.3.5. Перечисление а). Заменить ссылку: "(таблица 21 СП 64.13330.2011)" на "(таблица 19 СП 64.13330.2017)".

Заменить слова: "на смятие" на "из условия смятия".

Пункт 7.3.6. Заменить слова: "рекомендуется" на "следует".

Пункт 7.5. Дополнить подразделом 7.6 в следующей редакции:

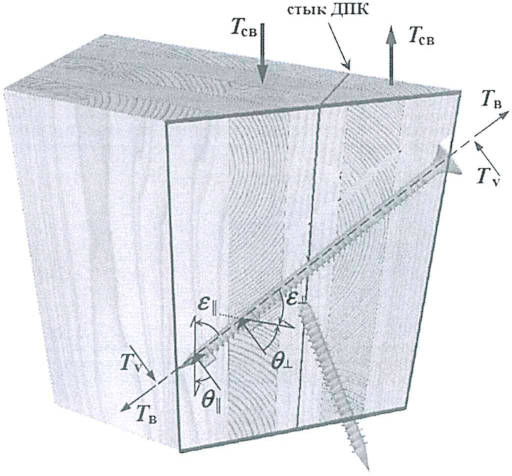

7.6.1 Расчетную несущую способность пары скрещенных винтов T_св, представляющую собой сумму компонентов расчетных несущих способностей растянутого и сжатого винтов (рисунок 6а), в стыковых соединениях ДПК/CLT, работающих на сдвиг, следует определять по формуле

где T_в - расчетная несущая способность винта на осевое растяжение, определяемая в соответствии с требованиями 7.1.1, при этом за расчетный угол следует принимать меньший из углов или (рисунок 6а);

- расчетная несущая способность винта при вдавливании его в древесину под углом к направлению волокон, определяемая в соответствии с требованиями 7.2.3, при этом за расчетный угол следует принимать меньший из углов или (рисунок 6а);

- расчетная несущая способность винта, вычисленная из условия его устойчивости, заанкеренного в массиве древесины, определяемая в соответствии с требованиями 7.2.3, при этом за расчетный угол следует принимать меньший из углов или (рисунок 6а);

- расчетная несущая способность винта на сдвиг, определяемая в соответствии с требованиями 7.3, при этом следует учитывать, что при определении значений за расчетный угол принимается больший из соответствующих углов или (рисунок 6а).

7.6.2 Пространственный угол наклона винтов к направлению воспринимаемого усилия сдвига в плоскости соединения со скрещенными винтами следует вычислять по формуле

где - угол между осью винта и нормалью к плоскости сдвига, спроецированный на плоскость плиты ДПК;

- угол между осью винта и плоскостью плиты.

Угол установки следует принимать от 30° до 60°. При расчетную несущую способность пары скрещенных винтов следует определять как для нагельного соединения.

7.6.3 Число пар скрещенных винтов n_св в одном стыке ДПК следует определять по формуле

где N - расчетное усилие сдвига в стыке;

T_св - расчетная несущая способность, определяемая в соответствии с требованиями 7.6.1.".

Пункт 8.8. Второе предложение. Заменить слово: "рекомендуется" на "следует".

Пункт 8.9. Заменить слово: "могут" на "требуется".

Пункт 8.19. Таблица 7. Графа "Величина шага или расстояния (рисунок 7). Строка 6. Заменить слова: "Расстояние до незагруженного конца S_4c" на "Расстояние до незагруженной кромки S_4c".

Пункт 8.23. Заменить слово: "шурупов" на "винтов".

Пункт 8.24. Заменить слова: "шурупами" на "винтами"; "шурупов" на "винтов".

Пункт 8.25. Первое перечисление. Заменить обозначение: "" на "".

Второе перечисление. Заменить обозначение: "" на "".

Пункт 9.1.1. Второе перечисление. Заменить слова: "КДК" на "ДК".

Третье перечисление. Дополнить слово: "ввинченных" словами: "и клеевинтовых".

Четвертое перечисление. Заменить слова: "КДК" на "конструкций из клееной древесины".

Пятое перечисление. Дополнить слово: "выносливости" словами: "при циклических воздействиях".

Наименование. Изложить в новой редакции:

Пункт 9.3.1. Формула (29). Экспликация. Обозначение "R_р90". Заменить слова: "(пункт 7" на "(пункты 6.1 и 7".

Пункт 9.3.2. Заменить слова: "рекомендуются к применению" на "следует применять".

Наименование. Изложить в новой редакции:

Пункт 10.3. Заменить ссылки: "7.9 и 7.11" на "9.25 и 9.27".

Пункт 10.4. Первый абзац. Заменить слова: "того или иного вида" на "винтового".

Изложить в новой редакции:

"Ключевые слова: деревянные конструкции, клееные деревянные конструкции (КДК), древесина слоистая из клееного шпона (ДШК), винт, шуруп, винтовой стержень, клеевинтовой стержень, класс прочности, расчетные сопротивления, составные элементы, осевая сила, осевая сила с изгибом, выдергивание, продавливание".
