"Изменение N 5 к СП 16.13330.2017 "СНиП II-23-81* Стальные конструкции"
(утв. и введено в действие Приказом Минстроя России от 27.06.2023 N 448/пр)

Дополнить шестым абзацем в следующей редакции:

"Изменение N 5 к СП 16.13330.2017 разработано авторским коллективом АО "НИЦ "Строительство" - ЦНИИСК им. В.А. Кучеренко (руководитель - д-р техн. наук И.И. Ведяков; исполнители - канд. техн. наук Д.В. Конин, А.Р. Олуромби; инж. П.В. Нахвальнов)."

Дополнить нормативной ссылкой в следующей редакции:

"ГОСТ 34017-2016 Краны грузоподъемные. Классификация режимов работы".

СП 14.13330.2018. Заменить слова: "(с изменением N 2)" на "(с изменениями N 2, N 3)".

СП 20.13330.2016. Заменить слова: "(с изменениями N 1, N 2, N 3)" на "(с изменениями N 1, N 2, N 3, N 4)".

СП 131.13330.2020. Дополнить словами в следующей редакции: "(с изменением N 1)".

СП 294.1325800.2017. Заменить слова: "(с изменениями N 1, N 2)" на "(с изменениями N 1, N 2, N 3)".

Пункт 5.3. Четвертый абзац. Исключить.

Пункт 6.1. Таблица 3.

Графа "Коэффициент надежности по материалу ". Заменить значение: "1,200" на "1,000".

Пункт 6.5. Таблица 5.

Сноска "<*>". Заменить значение: "440" на "540".

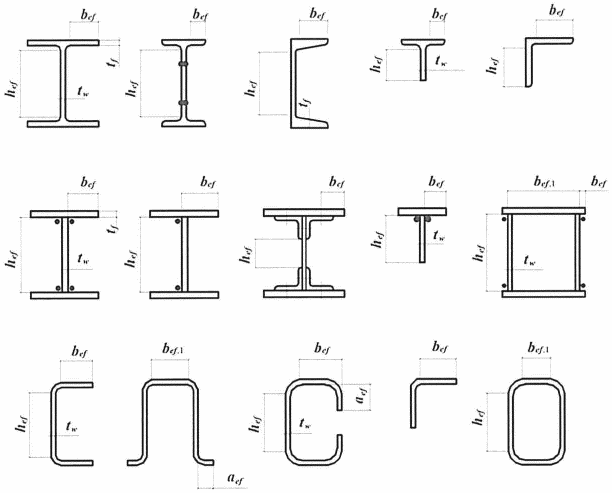

Пункт 7.3.1. Рисунок 5. Изложить в новой редакции:

"

Пункт 7.3.8. Таблица 10. Четвертая строка. Изложить в новой редакции:

"

Пункт 8.4.4. Перечисление а).

Дополнить словами: "применение трехслойной сэндвич-панели в качестве сплошного жесткого настила должно быть обосновано расчетом;"

Пункт 9.1.3. Второй абзац. Изложить в новой редакции:

"N следует принимать со знаком "+".

Пункт 9.2.10. Формула (122). Заменить слова: "при этом N следует принимать со знаком "-" на "N следует принимать со знаком "+".

Пункт 11.2.2. Изложить в новой редакции:

"11.2.2 В трубах, рассчитываемых как сжатые или внецентренно сжатые стержни при условной гибкости , должно быть выполнено условие . Такие трубы следует рассчитывать по формуле

где , ;

здесь - критические напряжения труб при изгибе. При этом не требуется выполнять проверку на общую устойчивость в соответствии с требованиями разделов 7 и 9.

Расчет на устойчивость стенок бесшовных или электросварных труб не требуется, если . Такие трубы следует проверять только на общую устойчивость в соответствии с требованиями разделов 7 и 9.".

Пункт 13.4. Заменить слова: "нормальна поверхности" на "нормальна к поверхности".

Пункт 14.1.7. Перечисление "е)". Заменить слово: "принимают" на "допускается принимать".

Пункт 14.1.8. Дополнить слова: "с расчетом," словами: "в элементах из стали с пределом текучести до 290 Н/мм²".

Пункт 14.2.3. Второй абзац. Заменить значение: "375" на "540".

Третий абзац. Заменить слово: "высокопрочные" на "болты с контролируемым натяжением".

Пункт 14.2.6. Второй абзац. Заменить слово: "вспомогательных" на "второстепенных".

Пункт 14.2.8. Таблица 40. Графа "Характеристика расстояния и предела текучести соединяемых элементов".

Строка "1 Расстояние между центрами отверстий для болтов в любом направлении". Перечисление а). Изложить в новой редакции:

"а) минимальное:

при R_yn < 540 Н/мм²

при R_yn >= 540 Н/мм²".

Строка "2 Расстояние от центра отверстия для болта до края элемента". Перечисление а). Изложить в новой редакции:

"а) минимальное вдоль усилия:

при R_yn < 540 Н/мм²

при R_yn >= 540 Н/мм²".

Примечания. Дополнить примечаниями 4 и 5 в следующей редакции:

"4 Для фрикционных соединений с одной плоскостью трения минимальное расстояние между болтами следует принимать 3d для сталей с пределом текучести свыше 375 Н/мм².

5 В соединяемых элементах из стали с пределом текучести до 540 Н/мм² допускается уменьшение расстояния от центра болта до края элемента вдоль усилия и минимального расстояния между центрами болтов в случае расчета с учетом соответствующих коэффициентов условий работы соединений согласно требованиям 14.2.9.".

Пункт 14.2.9. Таблица 41. Изложить в новой редакции:

Пункт 14.3.2. Первый абзац. Дополнить словами: "с увеличенными размерами головок и гаек с соответствующими шайбами".

Пункт 14.3.3. Заменить слова: "высокопрочным болтом" на "болтом с контролируемым натяжением"; "высокопрочного болта" на "одноболтового соединения".

Пункт 14.3.10. Заменить слова: "высокопрочных болтов" на "болтов с контролируемым натяжением".

Пункт 15.2.1. Первый абзац. Изложить в новой редакции:

"15.2.1 Оси стержней ферм и структур следует центрировать в узлах для сварных ферм по центрам тяжести сечений (с округлением до 5 мм), а для болтовых - по рискам уголков, ближайших к обушку.".

Пункт 15.2.3. Первый абзац. Изложить в новой редакции:

"15.2.3 Расстояние между краями элементов решетки и пояса в узлах сварных ферм с фасонками a следует принимать 6t - 20 мм < a <= 80 мм (здесь t - толщина фасонки, мм).".

Пункт 15.2.7. Изложить в новой редакции:

"15.2.7 Фермы с сечениями всех элементов из гнутосварных прямоугольных (квадратных) профилей с непосредственным примыканием решетки к поясам и с нисходящим опорным раскосом допускается применять в зданиях и сооружениях класса КС-3 (по ГОСТ 27751) с пролетами не более 30 м и высотой до низа конструкций до 18 м. В пролетах с фермами с нисходящим опорным раскосом классов КС-3 и КС-2 (по ГОСТ 27751) допускается крановое оборудование с режимом работы 1К - 6К (по СП 20.13330), его грузоподъемность не должна превышать 50 т, подвесного оборудования - не более 5 т.".

Пункт 15.9.1. Дополнить третьим абзацем в следующей редакции:

"Фланцевые соединения принимают жесткими, шарнирными или конечной заданной жесткости в зависимости от их поворотной жесткости для рассматриваемой рамы.".

Пункт 15.9.11. Третий абзац. Заменить обозначение: "(ФС III, б)" на "(ФС III, а)".

Пункт 15.9.13. Второй абзац. Заменить слова: "и коэффициент условий работы фланца " на "и понижающий коэффициент условий работы фланца равный 0,7".

Второй абзац. Исключить слова: ", включая высокопрочные,".

Группа 1. Заменить ссылку: "ГОСТ 25546" на "ГОСТ 34017".

Таблица В.1.

Сноска "<4>". Изложить в новой редакции:

"<4> Числитель - нормативные значения для листовой стали толщиной более 40 мм и труб с толщиной стенки более 40 мм; знаменатель - для фасонного проката, а также для листовой стали толщиной до 40 мм включительно и труб с толщиной стенки до 40 мм включительно.".

Таблица В.3. Дополнить таблицу девятой строкой в следующей редакции:

"

Рисунок В.1. Наименование рисунка. Дополнить словами: "на растяжение и сжатие".

Таблица В.9. Головка таблицы. Пятая графа. Дополнить наименованием стали "С390П".

Таблица Г.7. Примечания. Пункт 1. Исключить.

Пункт 3. Исключить.

Таблица Д.6.

Строка 5. Исключить.

Обозначения, принятые в таблице Д.6. Заменить обозначения:

", " на ", ".

Приложение Ж Коэффициент устойчивости при изгибе

Пункт Ж.6. Первый абзац. Заменить слова: "по формуле (232)" на "по формуле (Ж.9)".
