"Изменение N 2 к СП 370.1325800.2017 "Устройства солнцезащитные зданий. Правила проектирования"
(утв. и введено в действие Приказом Минстроя России от 28.12.2023 N 1006/пр)

Дополнить наименованием раздела 11 в следующей редакции:

"11 Порядок определения требуемых солнцезащитных свойств стеклопакетов в зависимости от региона. .............................".

Дополнить наименованием приложения П в следующей редакции:

"Приложение П Методика расчета теплопоступлений от солнечной радиации в помещения для определения нагрузки на систему кондиционирования. ...............................".

Дополнить четвертым абзацем в следующей редакции:

"Изменение N 2 к СП 370.1325800.2017 разработано авторским коллективом федерального государственного бюджетного учреждения "Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук" (д-р техн. наук И.Л. Шубин, канд. техн. наук И.А. Шмаров, канд. техн. наук Е.В. Коркина, В.В. Земцов, Л.В. Бражникова) при участии ФГБОУ ВО Крымский государственный университет (д-р техн. наук А.Т. Дворецкий).".

СП 14.13330.2018. Дополнить словами: "(с изменениями N 2, N 3)".

СП 20.13330.2016. Заменить слова: "(с изменениями N 1, N 2, N 3)" на "(с изменениями N 1, N 2, N 3, N 4, N 5)".

СП 42.13330.2016. Заменить слова: "(с изменениями N 1, N 2)" на "(с изменениями N 1, N 2, N 3, N 4)".

СП 50.13330.2012. Заменить слова: "(с изменением N 1)" на "(с изменениями N 1, N 2)".

СП 52.13330.2016. Заменить слова: "(с изменением N 1)" на "(с изменениями N 1, N 2)".

СП 131.13330.2020. Дополнить словами: "(с изменениями N 1, N 2)".

СП 345.1325800.2017. Заменить слова: "(с изменением N 1)" на "(с изменениями N 1, N 2)".

Заменить наименования ссылочных документов:

"СП 54.13330.2016 "СНиП 31-01-2003 Здания жилые многоквартирные" (с изменениями N 1, N 2, N 3)" на "СП 54.13330.2022 "СНиП 31-01-2003 Здания жилые многоквартирные";

"СП 118.13330.2012 "СНиП 31-06-2009 Общественные здания и сооружения" (с изменениями N 1, N 2, N 3, N 4)" на "СП 118.13330.2022 "СНиП 31-06-2009 Общественные здания и сооружения" (с изменениями N 1, N 2, N 3)".

Дополнить наименованиями ссылочных документов:

"ГОСТ 23166-2021 Конструкции оконные и балконные светопрозрачные ограждающие. Общие технические условия";

"ГОСТ EN 14179-1-2015 Стекло закаленное термовыдержанное. Технические требования";

"ГОСТ Р 55913-2020 Здания и сооружения. Номенклатура климатических параметров для расчета тепловой мощности системы отопления";

"СП 60.13330.2020 "СНиП 41-01-2003 Отопление, вентиляция и кондиционирование воздуха" (с изменениями N 1, N 2)".

Пункт 10.6. Изложить в новой редакции.

"10.6 Значение солнечного фактора (коэффициент общего пропускания солнечной энергии) остекления g_ост определяют по ГОСТ EN 410 или по данным производителя. Для наиболее распространенных типов остекления при отсутствии данных производителя допускается принимать g_ост по таблице 4.

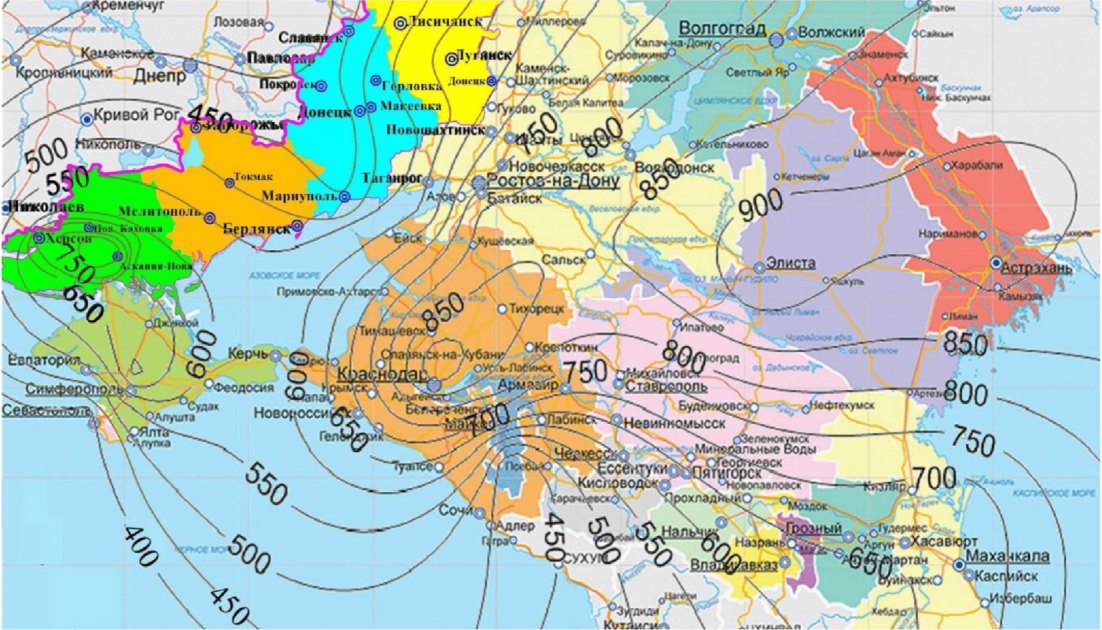

Пункт 10.13. Рисунок 12. Изложить в новой редакции:

"

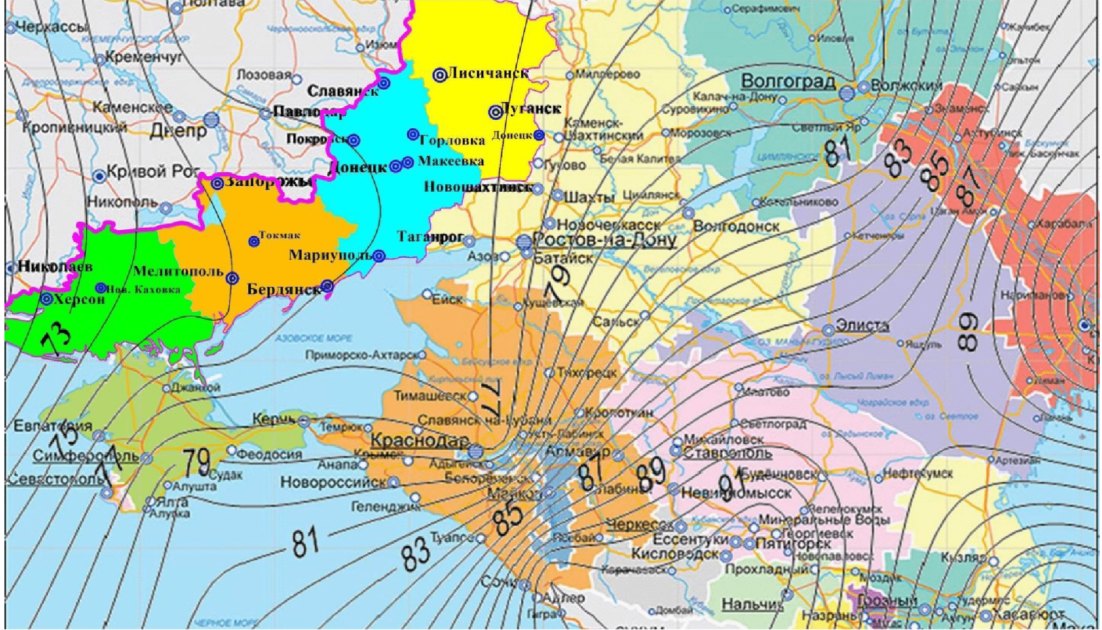

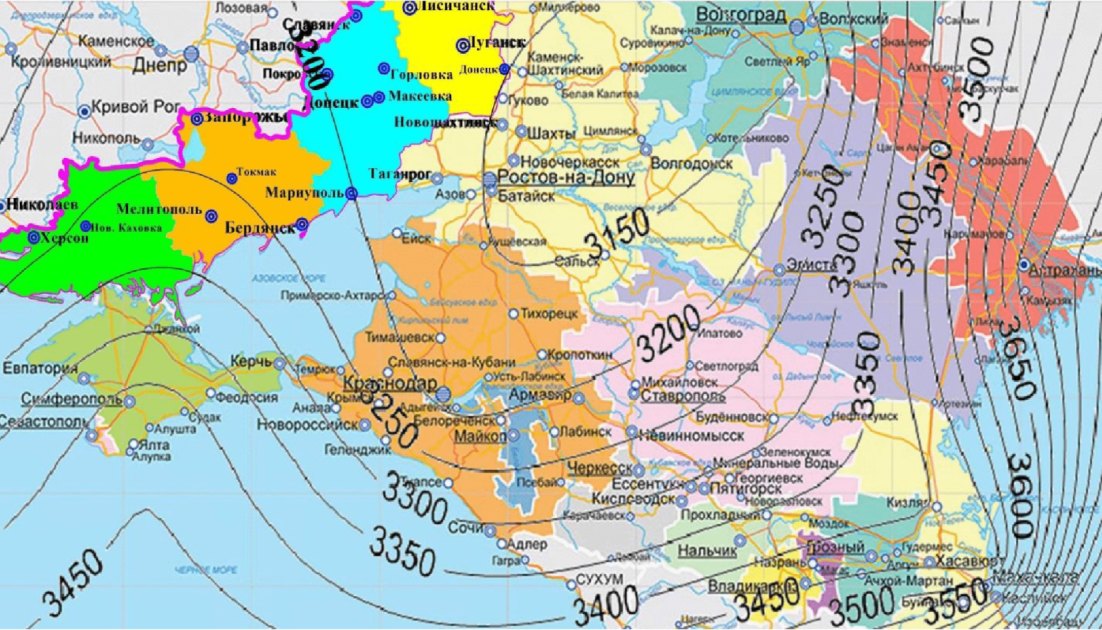

Пункт 10.14. Рисунки 13, 14. Изложить в новой редакции:

"

Дополнить разделом 11 в следующей редакции:

11.1 Расчеты проводят для июля на 12 часов дня, кроме оговоренных ниже случаев.

11.2 Выбирают типовое помещение здания:

- для жилых зданий и общежитий - комната с наибольшей площадью остекления, обращенная светопроемом на юг;

- для дошкольных образовательных организаций - игровая, обращенная большей площадью окон на юг или на запад (в этом случае расчет делается для 15 часов дня);

- для общеобразовательных организаций - один из кабинетов: математики, черчения, рисования, музыки, для изучения языков, обращенных светопроемом на юг;

- для образовательных (кроме общеобразовательных дошкольных образовательных организаций) и офисных зданий - помещение, наибольшее по площади остекления, обращенное светопроемом на юг или на запад (в этом случае расчет делается для 15 часов дня).

11.3 Определяют среднюю наружную температуру воздуха для июля на 12 ч (15 ч) дня , °C, по [2, таблица 2.6].

11.4 Вычисляют тепловой поток прямой и рассеянной солнечной радиации, Вт/с, через световой проем без влияния остекления по формуле

где q_ос,i - тепловой поток от солнечной радиации, поступающий на световой проем, определяемый по формуле (11.2), Вт/ч;

a_п - показатель поглощения теплового потока солнечной радиации, определяемый по приложению П.

Тепловой поток от солнечной радиации, поступающий на световой проем, Вт/с, рассчитывают по формуле

где q_п, q_р - поверхностная плотность теплового потока, Вт/ч·м², от прямой (q_п) и рассеянной (q_р) солнечной радиации определяется по приложению П;

K₁, K₂ - коэффициенты облученности прямой и рассеянной солнечной радиацией соответственно, определяются по приложению П;

K₃ - коэффициенты теплопропускания солнцезащитных устройств (шторы, карнизы, жалюзи и другие изделия заводского изготовления), принимаемые по таблице 8 СП 50.13330.2012;

- коэффициенты, учитывающие затенение светового проема переплетами оконной конструкции, рассчитываемые по формуле (10.3) СП 345.1325800.2017;

A_ос - площадь светового проема (остекления), м².

11.5 Рассчитывают температурную добавку нагрева помещения от солнечной радиации по формуле

где q_i - определяется по формуле (11.1);

V - объем помещения, м³;

- плотность воздуха, кг/м³;

C - теплоемкость воздуха, Дж/(кг·°C).

11.6 Рассчитывают максимально возможное значение общего коэффициента пропускания солнечной радиации остеклением по формуле

11.7 Подбирают стеклопакет со значением общего коэффициента пропускания солнечной радиации, удовлетворяющим неравенству

где k_румб - коэффициент поправки на румб светопроема, для южной, восточной и западной ориентации определяется по таблице 7 в зависимости от типа остекления; для северной ориентации k_румб = 1.

11.8 Допускается отклонение g в сторону не более чем на 0,1g_max.".

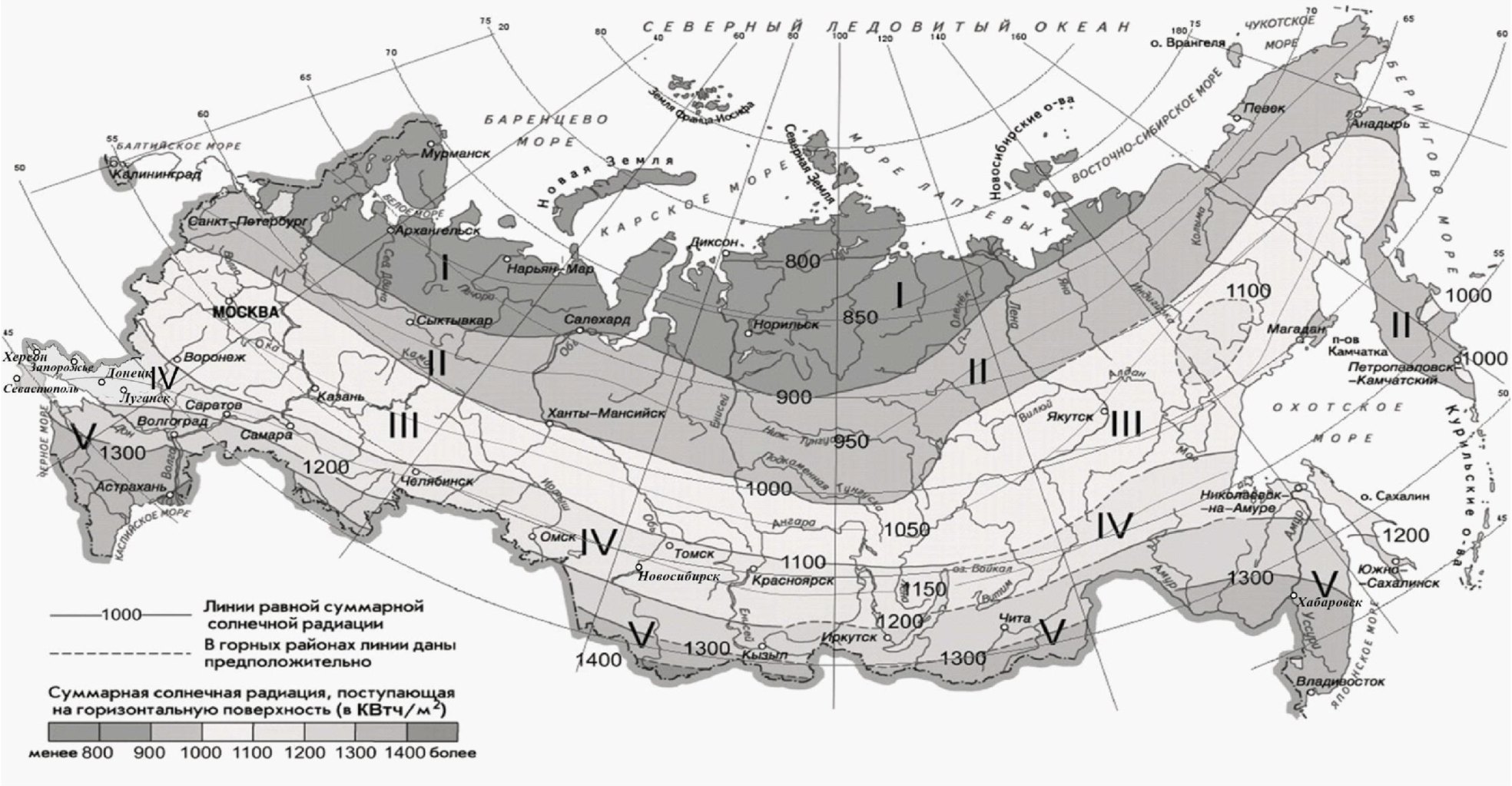

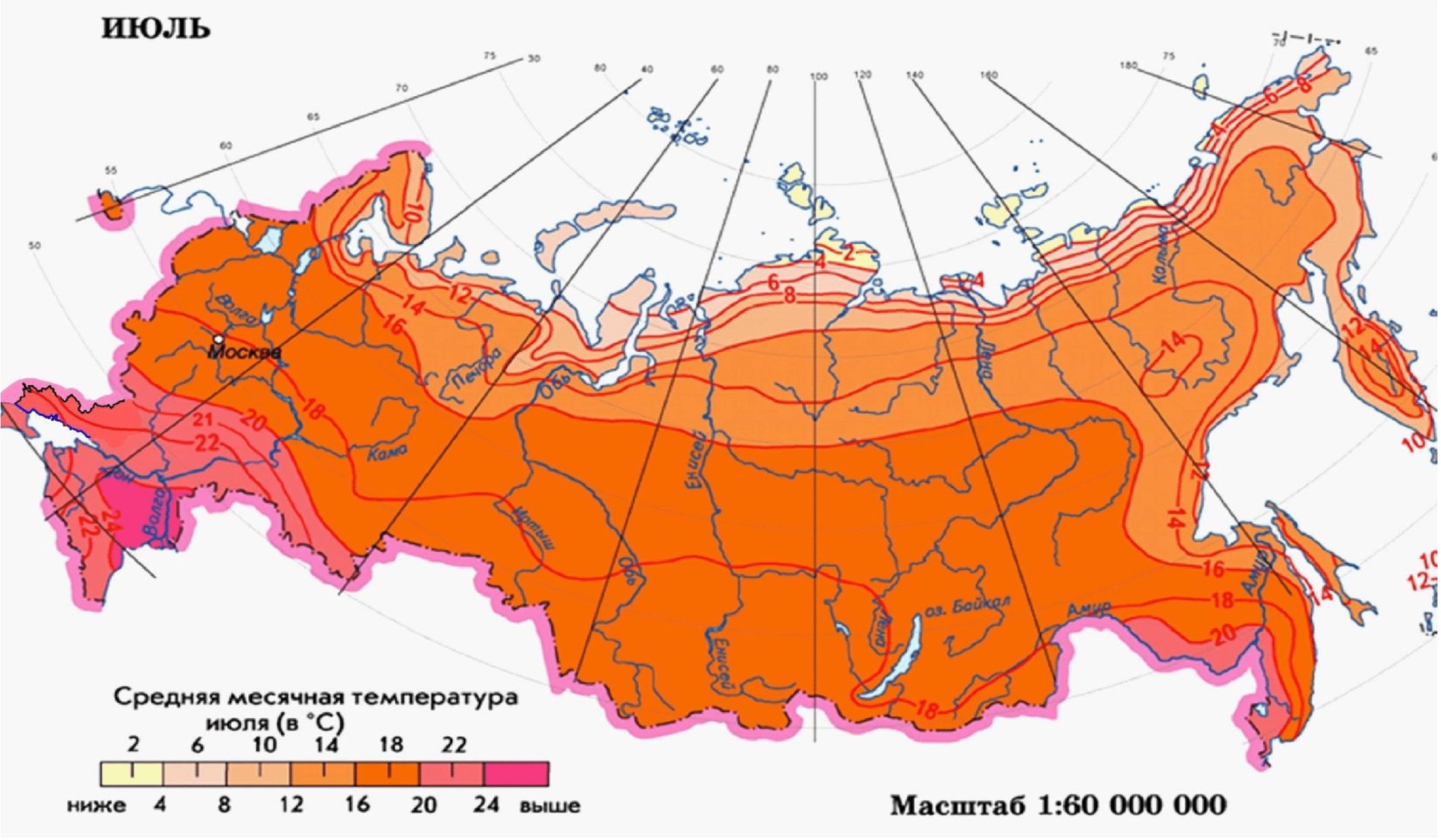

Рисунки А.1, А.2. Изложить в новой редакции:

"

Пункт Н.1. Таблица Н.1. Изложить в новой редакции:

Пункт Н.2. Таблица Н.2. Изложить в новой редакции:

Пункт Н.3. Таблица Н.3. Изложить в новой редакции:

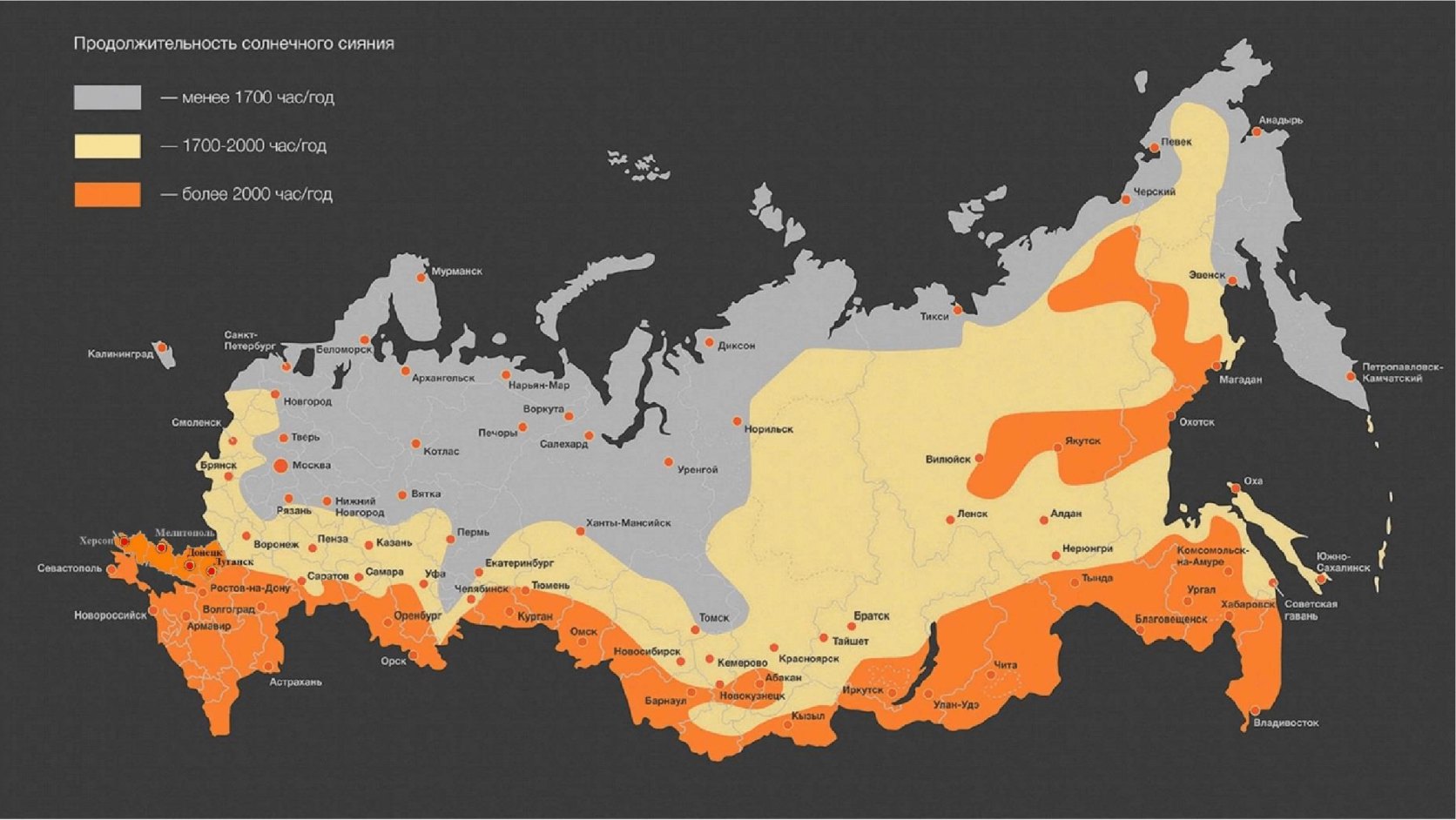

Пункт Н.4. Рисунок Н.1. Изложить в новой редакции:

"

Дополнить приложением П в следующей редакции:

Поступления теплоты Q, Вт, в помещение от солнечной радиации через остекленные световые проемы и ограждающие конструкции зданий различного назначения для наиболее жаркого месяца года (июля) и заданного или каждого часа суток следует рассчитывать по формуле

где Q_i - тепловой поток через i-й световой проем, Вт;

Q_i,к - тепловой поток через i-е ограждение, Вт, определяется по СП 50.13330;

a, b - число световых проемов и ограждающих конструкций соответственно.

Тепловой поток прямой и рассеянной солнечной радиации через i-й световой остекленный проем (далее - световой проем), Вт, следует определять по формуле

где Q_ос,i - тепловой поток от солнечной радиации, поступающий на световой проем, определяемый по формуле (П.3), Вт;

a_п - показатель поглощения теплового потока солнечной радиации.

Тепловой поток от солнечной радиации, поступающий на световой проем, рассчитывают по формуле

где q_п, q_р - поверхностная плотность теплового потока, Вт/м², в июле в данный час суток, от прямой (q_п) и рассеянной (q_р) солнечной радиации соответственно, для вертикального и горизонтального остекления, принимаемая по таблице П.1, а для наклонного остекления, рассчитываемая по формулам (П.4) - (П.7);

K₁ = K_п,г·K_п,в - коэффициенты облученности прямой солнечной радиацией для учета площади светового проема, незатененной горизонтальной K_п,г и вертикальной K_п,в плоскостями в строительном исполнении, определяемые по формулам (П.8) и (П.9) соответственно;

K₂ = K_г·K_в - коэффициенты облученности для учета поступления рассеянной солнечной радиации через световые проемы, незатененные горизонтальной и вертикальной наружными солнцезащитными плоскостями в строительном исполнении;

K₃ - коэффициенты теплопропускания солнцезащитных устройств (шторы, карнизы, жалюзи и другие изделия заводского изготовления), принимаемые по СП 50.13330.2012 (таблица 8);

K₄ - коэффициент теплопропускания остеклением световых проемов, принимаемый по СП 345.1325800.2017 (таблица Б.1) как коэффициент g;

A_ос - площадь светового проема (остекления), м².

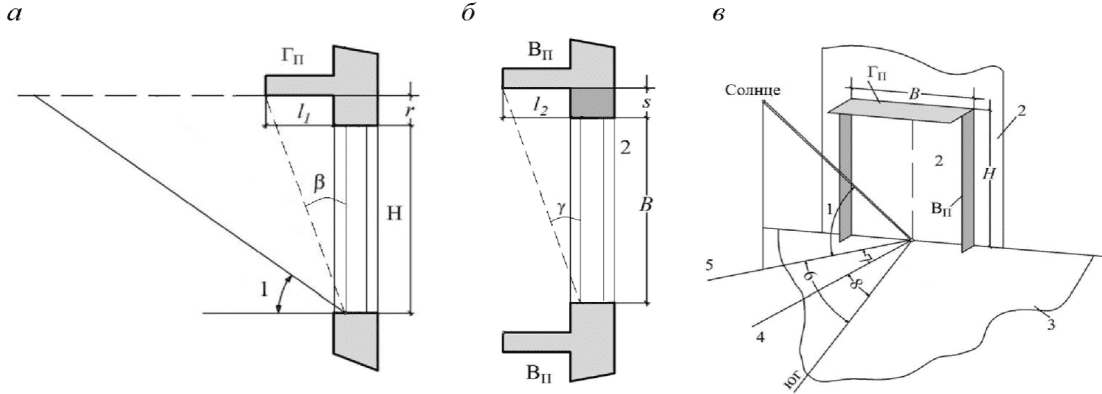

В формуле (П.3) поверхностная плотность тепловых потоков, Вт/м², поступающих в помещение в данный час суток через наклонное остекление (рисунок П.1) от прямой и рассеянной солнечной радиации q_п и q_р соответственно, определяется по формулам:

- для остекления "а" (рисунок П.1, а) - при 0° <= A_s,ос <= 90° или 270° <= A_s,ос <= 360°:

- для остекления "б" (рисунок П.1, б) - при 90° <= A_s,ос <= 270°:

где q_п,г, q_п,в, q_р,г, q_р,в - поверхностная плотность тепловых потоков, Вт/м², поступающих от прямой и рассеянной солнечной радиации соответственно, через горизонтальное и вертикальное остекление той же ориентации, что и наклонное остекление "а", принимается по таблице П.1;

, - поверхностная плотность тепловых потоков, Вт/м², поступающих от прямой и рассеянной солнечной радиации через вертикальное остекление, ориентация которого соответствует остеклению "б" и противоположна ориентации наклонного остекления "а", принимается по таблице П.1;

- угол наклона остекления к горизонтальной плоскости, градусы.

Примечание - Если при вычислении по формулам (П.4) и (П.6) величина q_п окажется отрицательной, то следует считать q_п = 0, т.к. в этом случае остекление находится в тени.

Коэффициенты K_п,г и K_п,в определяются по формулам:

где H, B - высота и ширина светового проема, м;

l₁, l₂ - ширина горизонтальных и вертикальных строительных солнцезащитных плоскостей, см. рисунок П.1, а; при отсутствии солнцезащитных плоскостей, но при расстоянии кромки стен от остекления 150 мм и более следует их учитывать как плоскость, затеняющую оконный проем;

h_s - высота Солнца, градусы, между направлением солнечного луча и его проекцией на горизонтальную плоскость, принимаемая по таблице П.2, рисунку П.1, в;

A_s,ос - солнечный азимут остекления светового проема, градусы, определяемый по формуле (П.12);

r, s - расстояние, м, от солнцезащитных плоскостей до вертикального или горизонтального края светового проема соответственно (рисунок П.1, а и б).

Примечания

1 При отсутствии солнцезащитных устройств (СЗУ) в формулах (П.8) и (П.9) следует принимать r = s = 0.

2 Если при вычислениях по формулам (П.8) и (П.9): а) K_п,г < 0 или K_п,в < 0, то следует принять K₁ = 0, т.е. световой проем полностью затенен; б) K_п,г > 1 или K_п,в > 1, то следует принять K₁ = 1 или K_п,в = 1, так как тень от солнцезащитного устройства не доходит до светового проема.

Коэффициенты K_г, K_в принимаются по таблице П.3 в зависимости от солнцезащитных углов плоскостей l₁ и l₂ по рисунку П.1, а и б, определяемых по формулам:

где H, B, l₁, l₂, r, s - принимаются, как в формулах (П.4) - (П.7), по рисунку П.1, а - в.

Солнечный азимут светового проема A_s,ос, градусы, определяется разностью углов азимута Солнца и азимута светового проема (рисунок П.1, в):

A_s - азимут Солнца, градусы - угол между направлением на юг и горизонтальной проекцией солнечного луча;

A_ос - азимут светового проема, градусы - угол между перпендикуляром к остеклению и направлением на юг.

Для восточной половины небосклона значения A_s, A_ос отрицательные, а для западной половины положительные.

Азимуты световых проемов, ориентированные по основным сторонам света, имеют следующие значения: ЮВ - 45°, В - 90°, СВ - 135°, С - 180°, Ю - 0°, ЮЗ - 45°, 3 - 90°, СЗ - 135°.

Показатель a_п поглощения ограждениями теплового потока прямой и рассеянной солнечной радиации, передаваемого воздуху помещения конвективными потоками, определяют по таблице П.4 в зависимости от отношения , в котором - показатель суммарного усвоения теплоты ограждениями помещения, Вт/°C:

- показатель интенсивности конвективного теплообмена в помещении, м;

Y₁, Y₂ ... Y_n - коэффициенты теплоусвоения, Вт/(м²·°C), для стен, покрытий и пола, определяемые согласно СП 50.13330.2012 (пункт 6.6), причем в расчете учитывают только один-два активных внутренних слоя конструкции ограждения со стороны помещения;

A₁, A₂ ... A_n - внутренние поверхности ограждений помещения и поверхности оборудования, м².
