"Изменение N 2 к СП 297.1325800.2017 "Конструкции фибробетонные с неметаллической фиброй. Правила проектирования"
(утв. и введено в действие Приказом Минстроя России от 16.12.2022 N 1071/пр)
"Изменение N 2 к СП 297.1325800.2017 "Конструкции фибробетонные с неметаллической фиброй. Правила проектирования"
(утв. и введено в действие Приказом Минстроя России от 16.12.2022 N 1071/пр)
Утверждено и введено в действие
и жилищно-коммунального хозяйства
Российской Федерации
от 16 декабря 2022 г. N 1071/пр
ИЗМЕНЕНИЕ N 2 К СП 297.1325800.2017
"КОНСТРУКЦИИ ФИБРОБЕТОННЫЕ С НЕМЕТАЛЛИЧЕСКОЙ ФИБРОЙ.
ПРАВИЛА ПРОЕКТИРОВАНИЯ"
Дата введения
17 января 2023 года
Введение
Дополнить четвертым абзацем в следующей редакции:
"Изменение N 2 к настоящему своду правил разработано авторским коллективом АО "НИЦ "Строительство" - НИИЖБ им. А.А. Гвоздева (д-р техн. наук Т.А. Мухамедиев, д-р техн. наук В.Ф. Степанова, канд. техн. наук А.В. Бучкин, С.А. Зенин, К.Л. Кудяков, И.С. Кузнецова).".
2 Нормативные ссылки
Дополнить ссылочными документами в следующей редакции:
"
ГОСТ Р 59535-2021 Бетоны тяжелые и мелкозернистые, дисперсно-армированные стальной фиброй. Технические условия";
"
СП 468.1325800.2019 Бетонные и железобетонные конструкции. Правила обеспечения огнестойкости и огнесохранности".
"
СП 63.13330.2012 "СНиП 52-01-2003 Бетонные и железобетонные конструкции. Основные положения" (с изменениями N 1, N 2, N 3)" на "
СП 63.13330.2018 "СНиП 52-01-2003 Бетонные и железобетонные конструкции. Основные положения" (с изменениями N 1, N 2)".
4 Общие требования
"4.5 Расчеты фибробетонных конструкций следует выполнять с учетом общих положений и требований, указанных в СП 63.13330.2018 (
разделы 4 и
5) для расчетов конструкций из бетона без содержания фибры.".
"4.6 Расчет фибробетонных конструкций на огнестойкость следует выполнять с учетом указаний, аналогичных приведенным в
СП 468.1325800 для конструкций из бетона без содержания фибры, и без учета остаточных сопротивлений фибробетона осевому растяжению
Rfbt2 и
Rfbt3.".6 Фибробетонные конструкции без предварительного напряжения арматуры
6.1 Расчет конструкций по предельным состояниям первой группы
Пункт 6.1.9. Заменить слова: "(рисунок 4, а)" на "(рисунок 4)"; "(рисунок 4, б)" на "(рисунок 4)"; "(рисунок 5, а)" на "(рисунок 5)"; "(рисунок 5, б)" на "(рисунок 5)".
Дополнить пунктом 6.1.9а в следующей редакции:
"6.1.9а Расчет по прочности изгибаемых фибробетонных элементов кольцевых сечений без арматуры (рисунок 5а) производят из условия
(6.16а)
где Ar - общая площадь кольцевого сечения, определяемая по формуле
(6.16б)
tr - толщина стенки кольцевого элемента;
rm - радиус срединной поверхности стенки кольцевого элемента, определяемый по формуле
(6.16в)
r1 и r2 - радиусы соответственно внутренней и наружной граней кольцевого сечения;
(6.16г)

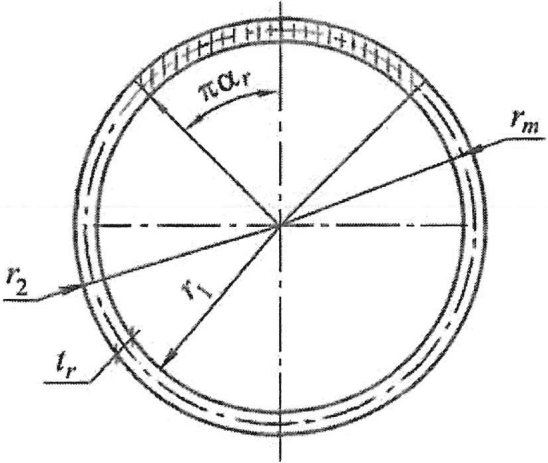

Рисунок 5а - Схема кольцевого сечения фибробетонного
элемента, принимаемая при его расчете по прочности
на изгиб"
"Расчет по прочности внецентренно сжатых фибробетонных элементов без рабочей арматуры при расположении продольной сжимающей силы за пределами поперечного сечения элемента, а также внецентренно сжатых фибробетонных элементов без рабочей арматуры при расположении продольной сжимающей силы в пределах поперечного сечения элемента, в которых по условиям эксплуатации не допускается образование трещин, производят с учетом сопротивления фибробетона растянутой зоны из условия
(6.16д)
Для элементов прямоугольного сечения (рисунок 5б) условие (6.16д) имеет вид:
(6.16е)
В формулах (6.16д), (6.16е):
Rfbt - расчетное сопротивление фибробетона осевому растяжению;
A,
I,
yt,
- следует определять по
7.1.9 СП 63.13330.2018 для конструкций из бетона без содержания фибры.

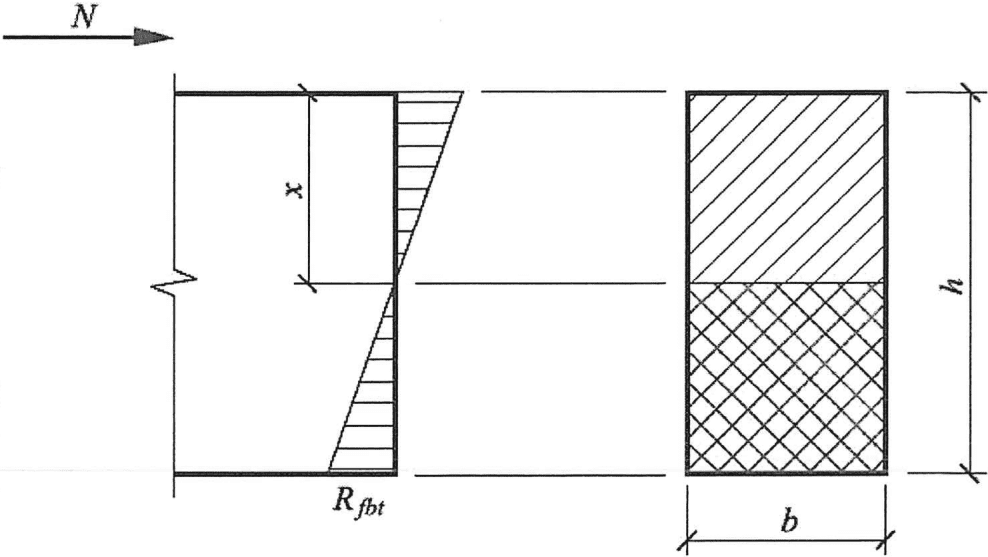

Рисунок 5б - Схема усилий и эпюра напряжений в сечении,
нормальном к продольной оси внецентренно сжатого
фибробетонного элемента, рассчитываемого по прочности
с учетом сопротивления фибробетона растянутой зоны"
Дополнить пунктами 6.1.12а и 6.1.12б в следующей редакции:
"6.1.12а Расчет по прочности внецентренно сжатых фибробетонных элементов кольцевого сечения без рабочей арматуры (см. рисунок 5а) следует производить из условия
(6.20а)
где Ar, rm - см. 6.1.9а.
При этом значение относительной площади сжатой зоны фибробетона определяют по формуле
(6.20б)
Если полученное из расчета по формуле (6.20б) значение
, в условие (6.20а) подставляют значение
, определяемое по формуле
(6.20в)
6.1.12б Расчет прочности кольцевых сечений внецентренно сжатых элементов с рабочей арматурой (рисунок 6а) при соотношении внутреннего и наружного радиусов r1/r2 >= 0,5 и арматуре, равномерно распределенной по окружности (при минимум семи продольных стержнях), производится в зависимости от относительной площади сжатой зоны бетона по формуле
(6.20г)
а) при
- из условия
(6.20д)
б) при
- из условия
(6.20е)
где
в) при
- из условия
(6.20ж)
где

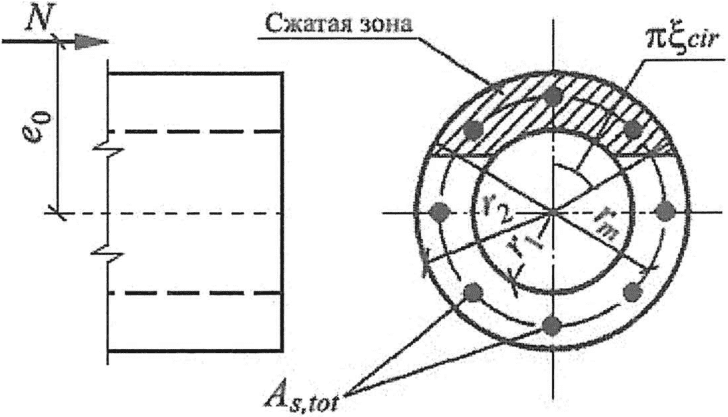

Рисунок 6а - Схема, принимаемая при расчете
кольцевого сечения сжатого элемента
В формулах (6.20г) - (6.20ж):
As,tot - площадь сечения всей продольной арматуры;
rm - радиус срединной поверхности стенки кольцевого элемента, определяемый по формуле (6.16в);
rs - радиус окружности, проходящей через центры тяжести стержней продольной арматуры.
Момент M определяют с учетом влияния прогиба элемента.".
6.2 Расчет конструкций по предельным состояниям второй группы
7 Предварительно напряженные фибробетонные конструкции
7.1 Предварительные напряжения арматуры
7.2 Расчет конструкций по предельным состояниям первой группы
7.3 Расчет конструкций по предельным состояниям второй группы
8 Конструктивные требования
"8.2 Геометрические размеры фибробетонных конструкций и их армирование стержневой арматурой должны соответствовать требованиям
СП 63.13330, установленным к геометрическим размерам и армированию бетонных и железобетонных конструкций из бетона без содержания фибры, и 8.3 - 8.6 настоящего свода правил.".
Раздел дополнить пунктами 8.5, 8.6 в следующей редакции:
"8.5 Фракции крупного заполнителя для фибробетонной смеси рекомендуется принимать не более 20 мм.
8.6 Толщину защитного слоя фибробетона с неметаллической фиброй назначают согласно
СП 63.13330 с учетом типа конструкции, роли арматуры в конструкциях (продольная рабочая, поперечная, распределительная, конструктивная арматура), условий окружающей среды и диаметра арматуры.".
Приложение А
Заменить обозначения: "
Rfbt2n" на "
Rfbt2,n"; "
Rfbt3n" на "
Rfbt3,n";
на
.
Приложение Б
Пункт Б.6.3. Дополнить последним абзацем в следующей редакции:
"Индекс подкласса фибробетона с неметаллической фиброй по остаточной прочности на осевое растяжение допускается устанавливать по
ГОСТ Р 59535.".
. Заменить ссылку:
