Пункт 6.7. Исключить.
7 Расчет элементов стальных конструкций при центральном растяжении и сжатии
7.1 Расчет элементов сплошного сечения
Пункт 7.1.3. Таблица 7. Изложить в новой редакции:

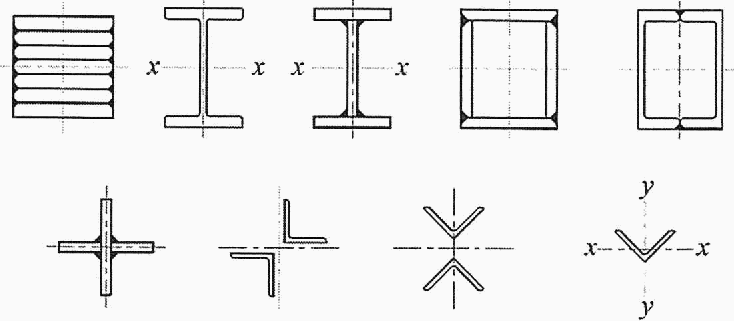

"Таблица 7
".
7.3 Проверка устойчивости стенок и поясных листов центрально сжатых элементов сплошного сечения
Пункт 7.3.8. Заменить слова: "и полок" на "(полок)".
Таблица 10. Изложить головку в новой редакции:
"
".
Таблица 10. Примечание. Изложить в новой редакции:
"
".
Пункт 7.3.10. Изложить в новой редакции:
"7.3.10 Высота отгиба aef свеса пояса (полки) по рисунку 5 или высота окаймляющего ребра, при его наличии, должна быть не менее 0,3 bef в элементах, не усиленных планками, и 0,2 bef - в элементах, усиленных планками (см. таблицу 10). Толщина окаймляющего ребра должна быть не менее
.".8 Расчет элементов стальных конструкций при изгибе
8.1 Общие положения расчета
8.4 Расчет на общую устойчивость изгибаемых элементов сплошного сечения
Пункт 8.4.1. Заменить в знаменателе формулы (69) "yc" на "
Экспликация к формулам (69) и (70). Пояснения обозначений Wcx, Wcy и Wcw. Заменить слова (3 раза): "вычисленный для" на "вычисленный для наиболее сжатого волокна".
9 Расчет элементов стальных конструкций при действии продольной силы с изгибом
9.2 Расчет на устойчивость элементов сплошного сечения
Пункт 9.2.7. Заменить слова: "по приложению Ж" на "по формуле (111) с учетом формулы (Д.4) приложения Д.".
10 Расчетные длины и предельные гибкости элементов стальных конструкций
Подраздел 10.1. Наименование. Изложить в новой редакции:
"10.1 Расчетные длины элементов плоских ферм, ветвей колонн и связей".
10.4 Предельные гибкости элементов
Пункт 10.4.1. Таблица 32. Пункт 5. Дополнить словами: ", балки и прогоны, с учетом работы на сжатие".
13 Проектирование стальных конструкций с учетом предотвращения хрупкого разрушения
Пункт 13.1. Пятый абзац. Исключить слово: "резких".
Пункт 13.2. Восьмое перечисление. Изложить в новой редакции:
"при гильотинной резке кромок и продавливании отверстий применять наименьшие толщины элементов сечения;".
Девятое перечисление. Исключить слова: "сваркой или".
Пункт 13.3. Первый абзац. Заменить слова: "из низколегированных сталей" на "из сталей выше С355".
Второй абзац. Заменить слова: ", которую следует определять в соответствии с действующими нормативными документами" на "по ГОСТ 27772, ГОСТ Р 54864, ГОСТ Р 57837, ГОСТ Р 58064".
Пункт 13.5. Первый абзац изложить в новой редакции:
"Возможность слоистого разрушения исключается соблюдением условия
![]() где
, , соответственно для групп качества проката Z15, Z25, Z35. При этом прокат по 13.3 должен удовлетворять: для конструкций группы 1 по приложению В (для сооружений класса КС-3 по ГОСТ 27751), а также для фланцевых соединений по 15.9.10 и в случае, когда усилие нормально к поверхности листа, - требованиям группы качества Z35; для других конструкций групп 1, 2, 3 по приложению В (для сооружений класса КС-2 по ГОСТ 27751) - требованиям группы качества Z25; для конструкций группы 4 по приложению В (для сооружений класса КС-1 по ГОСТ 27751) - требованиям группы качества Z15.".14 Проектирование соединений стальных конструкций
14.1 Сварные соединения
Пункт 14.1.7. Перечисления б). Заменить слова: "в таблице 38;" на "в таблице 38".
Таблица 38. Изложить в новой редакции:
"Таблица 38
".
Пункт 14.1.8. Изложить в новой редакции:
"14.1.8 Для угловых швов, размеры которых установлены в соответствии с расчетом, следует применять сварочные материалы, удовлетворяющие условиям:
Rwf > Rwz - при механизированной сварке;
- при ручной сварке; - при автоматизированной сварке.(
Пункт 14.1.9. Первый абзац. Исключить слова: "из стали с пределом текучести до 375 Н/мм2".
Второй абзац. Исключить слова: "- в конструкциях всех групп, кроме конструкций группы 1, рассчитываемых на усталость".
Третий абзац. Исключить слова: "при выполнении швов механизированной сваркой с катетом шва
;". Заменить слово: "учитывать" на "выполнять".Пятый абзац. Исключить.
Десятый абзац. Дополнить словами: "по классификации СП 20.13330;".
Пункт 14.1.14. Последний абзац. Исключить.
14.2 Болтовые соединения
Пункт 14.2.1. Первый абзац. Заменить обозначение: "Г.3 - Г.8" на "Г.3 - Г.7, Г.9".
Пункт 14.2.6. Второй абзац. Заменить слова: "(постановка пружинных шайб, вторых гаек, частичное предварительное натяжение и др.)" на ". Решения по постановке пружинных шайб, вторых гаек или других способов закрепления гаек от самоотвинчивания должны быть указаны в рабочих чертежах стадии КМ.".
14.3 Фрикционные соединения (на болтах с контролируемым натяжением)
Пункт 14.3.1. Первый абзац. Заменить слова: "высокопрочных болтов" на "болтов с контролируемым натяжением".
Пункт 14.3.2. Первый абзац. Заменить ссылку: "5.6" на "5.7".
Пункт 14.3.3. Заменить обозначение (два раза): "Rbh" на "Rbt".
Заменить ссылку: "6.7" на "6.5".
Пункт 14.3.6. Заменить обозначение: "Rbh" на "Rbt".
15 Требования по проектированию зданий, сооружений и конструкций
15.2 Фермы и структурные плиты покрытий
Дополнить пунктом 15.2.7 в следующей редакции:
"15.2.7 Фермы с нисходящим опорным раскосом следует применять в зданиях и сооружениях класса КС-3 (по ГОСТ 27751) с пролетами не более 30 м и высотой до низа конструкций до 18 м. В зданиях с фермами с нисходящим опорным раскосом классов КС-3 и КС-2 (по ГОСТ 27751) крановое оборудование должно быть с режимом работы 1К - 6К (по СП 20.13330), а его грузоподъемность не должна превышать 50 т, подвесного оборудования - не более 5 т.".
15.3 Колонны
Пункт 15.3.4. Третье предложение изложить в новой редакции: "При проектировании соединений, подобных фланцевым, следует учитывать требования 15.9.".
15.4 Связи
Пункт 15.4.1. Дополнить словами: "объединяющих плоские элементы в пространственную систему, способную воспринимать нагрузки, действующие на сооружение в любом направлении, а также раскреплять и обеспечивать устойчивость элементов, уменьшать расчетные длины элементов верхних поясов ригелей (ферм), колонн и других элементов каркаса.
При проектировании сооружений в сейсмических районах система связей каркаса должна соответствовать требованиям СП 14.13330.2018 (пункт 6.9).
При проектировании сооружений на подрабатываемых территориях и просадочных грунтах, а также в качестве конструктивных противокарстовых мероприятий, необходимо руководствоваться соответствующими нормативными документами.".
Пункт 15.4.3. Первый абзац. Изложить в новой редакции:
"Для зданий с балками крановых путей вертикальные связи между основными колоннами располагаются в двух уровнях по высоте. Ниже уровня балок крановых путей связи следует располагать в середине или около середины температурного блока; связи выше уровня балок крановых путей располагают по торцам здания и в шагах колонн, примыкающих к температурным швам, а также в тех шагах, где расположены связи нижнего уровня.".
Третий абзац. Заменить слова: "не менее 500 мм" на "более 500 мм".
Пункты 15.4.4 и 15.4.5. Изложить в новой редакции:
"15.4.4 Система связей покрытия зависит от: типа каркаса (стальной или смешанный); конструктивных особенностей ферм покрытия; наличия подстропильных ферм, колонн фахверков и их крепления к несущим элементам каркаса; типа покрытия (прогонное или беспрогонное); наличия или отсутствия жесткого диска покрытия; наличия подвесного подъемно-транспортного оборудования; грузоподъемности кранов и режима их работы.
15.4.5 В зданиях с прогонами, в уровне нижних поясов стропильных ферм с восходящими раскосами, опирающимися на колонны нижними поясами, следует предусматривать поперечные и продольные горизонтальные связи:
поперечные горизонтальные связи следует предусматривать в каждом пролете здания у торцов, а также у температурных швов здания; при длине температурного блока более 144 м и при кранах грузоподъемностью >= 50 т следует предусматривать промежуточные поперечные горизонтальные связи с шагом не более 60 м;
продольные горизонтальные связи, образующие совместно с поперечными связями жесткий контур в плоскости нижних поясов ферм, в многопролетных зданиях со стальным каркасом, оборудованных мостовыми кранами грузоподъемностью 10 т и более, и в зданиях с подстропильными фермами, следует предусматривать по крайним панелям нижних поясов стропильных ферм; в однопролетных зданиях продольные горизонтальные связи по нижним поясам ферм следует назначать вдоль обоих рядов колонн.
В многопролетных зданиях при кранах грузоподъемностью <= 50 т, с группами режимов работы 1К - 6К (по СП 20.13330) продольные горизонтальные связи следует располагать вдоль крайних колонн и через один ряд вдоль средних колонн. В многопролетных зданиях с кранами грузоподъемностью > 50 т, с группами режимов работы 7К - 8К, а также в зданиях с перепадами высоты следует назначать более частое расположение продольных связей по нижним поясам ферм с восходящими опорными раскосами. Продольные горизонтальные связи вдоль средних рядов колонн при одинаковой высоте смежных пролетов следует проектировать такими же, как и вдоль крайних рядов колонн.
В случае, если гибкость в горизонтальной плоскости панелей нижних поясов ферм, находящихся между двумя поперечными связевыми фермами, не удовлетворяет 10.4, то она должна быть обеспечена постановкой растяжек, закрепленных в узлах связевых ферм.
Между стропильными фермами с нисходящим опорным раскосом, у которых нижний пояс не опирается на колонны, при наличии неизменяемого жесткого диска в узлах верхних поясов, в узлах нижних поясов следует устанавливать распорки, приходящие в вертикальные связи (установленные в связевых блоках по длине здания в соответствии с 15.4.10). В торцах здания с фермами с нисходящим опорным раскосом следует устанавливать наклонные связевые элементы между верхними поясами торцевых ферм и узлами нижних поясов вторых (соседних) от торца ферм с приходящими к ним распорками.".
Пункт 15.4.6. Дополнить абзацем (после первого): "Прогоны покрытия с шарнирным креплением к фермам покрытия сверху нельзя считать элементом связи или распоркой.".
"15.4.7 При наличии жесткого диска кровли в уровне верхних поясов ферм в покрытиях с уклоном кровли не более 10° без прогонов (в которых крупноразмерные железобетонные плиты приварены к верхним поясам или профилированный лист покрытия (по СП 294.1325800) прикреплен в каждом нижнем гофре) поперечные связи по верхним поясам ферм следует устраивать только в торцах здания и у температурных швов. В остальных шагах необходимы распорки у конька и у опор стропильных ферм.
В покрытиях без прогонов горизонтальные связи по нижним поясам ферм следует ставить независимо от типа покрытия только в зданиях с кранами грузоподъемностью >= 50 т, с группами режимов работы 7К в цехах металлургических производств и 8К (по СП 20.13330).
При наличии подстропильных ферм в однопролетных покрытиях без прогонов и многопролетных покрытиях, расположенных в одном уровне, необходимо устройство продольных горизонтальных связей в плоскости верхних поясов ферм в одной из крайних панелей ферм.
15.4.8 При наличии жесткого диска кровли в соответствии с требованиями 15.4.7 в уровне верхних поясов ферм следует предусматривать инвентарные съемные связи для выверки конструкций и обеспечения их устойчивости в процессе монтажа.
15.4.9 При расположении покрытий в разных уровнях необходимо предусматривать по одной продольной системе связей в каждом уровне.
В пределах фонаря, где прогоны по верхнему поясу ферм отсутствуют, необходимо предусматривать распорки. Наличие таких распорок по коньковым узлам ферм является обязательным.
Связи по фонарям следует располагать в плоскости верхних поясов (ригелей) у торцов фонаря и с обеих сторон температурных швов.".
Пункт 15.4.10. Четвертый абзац. Исключить.
Пункт 15.4.12. Первый абзац. Заменить слово: "раскосы" на "раскосы решетки связей".
Подраздел 15.4. Дополнить пунктом 15.4.15 в следующей редакции:
"15.4.15 Тяжи в качестве элементов связей должны использоваться в несущих конструкциях для зданий и сооружений только классов КС-2 и КС-1 (по ГОСТ 27751), групп конструкций 2, 3, 4 (приложение В). Для создания в тяжах предварительного натяжения следует предусматривать специальные устройства с обеспечением доступа к ним и возможности подтяжки при эксплуатации.".
15.9 Фланцевые соединения
Подраздел 15.9. Изложить в новой редакции:
"15.9.1 К фланцевому соединению (ФС) стальных строительных конструкций следует относить соединение, в котором имеется хотя бы одна плоская деталь прямоугольной, круглой или иной формы (фланец), соединенная с торцом одного из элементов на сварке, с отверстиями для болтов либо для шпилек.
Передача усилий во ФС (продольных сил, изгибающих моментов и поперечных сил) осуществляется через фланец.
15.9.2 Применяют ФС в монтажных стыках ферм и пространственных конструкций с элементами различного очертания, опорах ЛЭП, башенных и антенно-мачтовых сооружениях, стыках балок, колонн, элементов рам двутаврового или коробчатого сечения, в узлах примыкания балок к колоннам или другим балкам.
15.9.3 Классифицируются ФС по следующим признакам.
I - по условиям работы:
а) ФС конструкций группы 1;
б) ФС конструкций группы 2 и 3;
в) ФС конструкций группы 4.
Группа конструкций определяется по 4.3.1 и приложению В.
II - по действующим напряжениям в околофланцевой зоне (рисунок 21а):
а) с однозначной эпюрой сжимающих нормальных напряжений (сжатое ФС);
б) с однозначной эпюрой растягивающих нормальных напряжений (растянутое ФС);
в) с двузначной эпюрой нормальных напряжений (сжато-изогнутое или изгибаемо-растянутое ФС).
![]() 1 - околофланцевая зона; 2 - болты
Рисунок 21а - Классификация ФС по действующим
напряжениям в околофланцевой зоне
III - по предварительному натяжению болтов во ФС:
а) без предварительного натяжения болтов;
б) с предварительным натяжением болтов.
IV - по способу передачи поперечных сил во ФС через:
а) болты, работающие, в том числе на срез;
б) силы трения через контактирующие поверхности на сжатых участках ФС;
в) специальные противосдвиговые упоры (опорные столики, ребра и т.д.).
При отсутствии поперечной силы, ФС по признаку IV не классифицируется.
15.9.4 На основании расчетов в проектной документации ФС следует классифицировать в соответствии с 15.9.3 по всем признакам.
15.9.5 Фланцевые соединения конструкций группы 1 (I, а) следует проектировать только на болтах с предварительным натяжением (III, б);
конструкций группы 2 и 3 (I, б) - с учетом положений 15.9.6 - 15.9.13;
конструкций группы 4 (I, в) - по 14.2 из стали (раздел 5) без учета дополнительных требований по относительному сужению в направлении толщины проката.
15.9.6 Фланцевые соединения, подверженные сжатию или совместному действию сжатия с изгибом (II, а), следует проектировать и рассчитывать по 14.2. При передаче поперечных сил через поверхности трения (III, б + IV, б), учитывают положения 14.3.
15.9.7 Фланцевые соединения, отнесенные по классификации к II, б и II, в, следует рассчитывать по пространственной схеме работы пластины с использованием апробированных методик, или методом конечных элементов с учетом геометрической и физической нелинейности работы соединения, или методом предельного равновесия в соответствии с действующими НД.
При наличии начальных несовершенств ФС в виде грибовидности, используемые расчетные модели ФС должны учитывать, что болты работают на растяжение и на изгиб, возникающий при деформировании грибовидных фланцев под нагрузкой или из-за отсутствия параллельности опорных поверхностей головки болта и гайки, возникающей при фрезеровке грибовидных фланцев.
15.9.8 При проектировании ФС следует проверять:
а) прочность и местную устойчивость соединяемых элементов в околофланцевой зоне;
б) несущую способность сварных швов крепления фланца к элементам конструкции в соответствии с требованиями 14.1;
в) прочность фланца в растянутой зоне ФС, отнесенных по классификации к II, б и II, в;
г) несущую способность болтов в растянутой зоне ФС, отнесенных по классификации к II, б и II, в;
д) несущую способность на сдвиг: для ФС III, б + IV, б - в соответствии с требованиями 14.3; для ФС III, а + IV, а - в соответствии с требованиями 14.2; для ФС IV, в - несущую способность на сдвиг специального упора (опорного столика, ребра и т.д.).
15.9.9 Для ФС II, б и II, в узел примыкания балки к полке колонны, дополнительно к требованиям 15.9.8, следует проверять на:
а) прочность и местную устойчивость полки колонны;
б) прочность и местную устойчивость стенки колонны (в том числе от совместного действия в колонне продольных сил, моментов, сдвигающих сил).
15.9.10 При проектировании ФС для фланцев следует применять сталь в соответствии с разделом 5 и приложением В; для ФС, отнесенных по классификации к II, б и II, в - сталь с дополнительными требованиями по относительному сужению для образцов в направлении толщины проката
15.9.11 При проектировании ФС II, б + III, б + IV, б и II, в + III, б + IV, б следует применять болты классов прочности 8.8, 10.9, 12.9 и соответствующие им гайки и шайбы. Для остальных ФС болты следует выбирать по 5.6 и 14.2.
Отверстия и болты следует размещать с учетом требований таблицы 40.
Гайки болтов, устанавливаемых без предварительного натяжения (ФС III, б), должны быть зафиксированы от раскручивания контргайками, пружинными шайбами и т.д.
15.9.12 Требования по натяжению болтов и к контролю плотности контакта между поверхностями фланцев для ФС III, б + IV, б приведены в СП 70.13330.
15.9.13 Приемка в эксплуатацию ФС при наличии начальных несовершенств в виде грибовидности должна осуществляться после получения положительных результатов при выполнении дополнительных расчетов.
Расчет ФС III, а + IV, а с неплоскими фланцами (при наличии зазоров между контактными поверхностями), выполняют, как соединений с плоскими фланцами (см. 15.9.5 - 15.9.9) без зазоров, принимая расчетное сопротивление одноболтового соединения Rbt = 0,54Rbun, независимо от класса прочности болтов, и коэффициент условий работы фланца
. При этом зазоры между соединяемыми элементами с неплоскими фланцами должны удовлетворять следующим требованиям:а) зазоры в зоне шайбы - не более 1,2 мм включительно;
б) краевые зазоры по периметру фланца - не более 4 мм включительно;
в) зазоры между фланцами по центральным линиям сжатых полок и сжатых зон стенок - не более 0,1 мм; по центральным линиям растянутых полок и растянутых зон стенок - не более 1,2 мм.".
16 Требования по проектированию конструкций опор воздушных линий электропередачи, открытых распределительных устройств и контактных сетей транспорта
Пункт 16.1. Первый абзац. Изложить в новой редакции:
"16.1 Для конструкций и соединений опор воздушных линий электропередачи (ВЛ), открытых распределительных устройств (ОРУ) и контактных сетей транспорта (КС) следует применять материалы в соответствии с требованиями раздела 5 и приложения В.".
Второй абзац. Заменить слова: "В зависимости" на "16.1а В зависимости".
Пункт 16.2. Дополнить абзацами в следующей редакции:
"Фланцевые соединения без контролируемого натяжения болтов применяются для соединения конструкций, указанных в настоящем разделе, вне зависимости от классификации напряжений в околофланцевой зоне II по 15.9.3.
Для ФС, подверженных сжатию (сжатию с изгибом), с болтами без контролируемого натяжения следует применять болты, гайки и шайбы в соответствии с 5.6.".
Пункт 16.3. Исключить.
Пункт 16.4. Второй абзац. Изложить в новой редакции:
"Для опор ВЛ, ОРУ и КС значение коэффициента надежности по ответственности
Пункт 16.15. Таблица 46. Графа 1. Пункт 3. Заменить слово: "вдоль" на "вдоль и поперек".
17 Требования по проектированию конструкций антенных сооружений связи высотой до 500 м
Пункт 17.1. Первый абзац. Заменить слова: "сталь марок 20 и 09Г2С по действующим НД" на ", а также сварные прямошовные и бесшовные трубы из стали С245, С255, С345, С355.".
Пункт 17.8. Первый и второй абзацы. Изложить в новой редакции:
"17.8 Монтажные соединения элементов конструкций (в том числе, фланцевые), передающие расчетные усилия, следует проектировать на болтах класса точности В и классов прочности 8.8 и 10.9. При знакопеременных усилиях следует принимать соединения на болтах классов прочности 8.8 и 10.9 с обязательным натяжением болтов на усилие Pb (по 14.3.6) или на монтажной сварке.".
18 Требования по проектированию конструкций зданий и сооружений при реконструкции
18.2 Расчетные характеристики стали и соединений
Пункт 18.2.2. Пятый абзац. Исключить.
Шестой абзац. Исключить слова: ", выполненных из кипящей стали толщиной свыше 12 мм и эксплуатирующихся при отрицательных температурах).".
Дополнить пункт после шестого абзаца абзацем в следующей редакции:
"Ударную вязкость не следует оценивать в случае кипящих и бессемеровских сталей, а также других углеродистых сталей с содержанием серы S > 0,55% или фосфора P > 0,050%;".
Пункт 18.2.3. Заменить дату: "1932" на "1950".
Пункт 18.2.4. Во втором и четвертом абзацах заменить дату: "1932" на "1950".
Перечисление а). Изложить в новой редакции:
"а) при наличии сертификата - по минимальным значениям предела текучести и временного сопротивления, установленным в НД, по которым изготовлена данная металлопродукция;
- для проката, изготовленного до 1982 г.; - для проката, изготовленного после 1982 г.; - для проката, изготовленного после 1988 г. по НД, использующей статистическую процедуру контроля свойств проката;".Последний абзац. Исключить.
18.3 Усиление конструкций
Пункт 18.3.1. Заменить слова: "положительной температуре" на "расчетной температуре t >= -45 °C".
Пункт 18.3.13. Перечисление б). Заменить слово (два раза): "- при" на "- коэффициент, принимаемый при".
Перечисление в). Заменить слова: "для конструкций" на "- коэффициент для конструкций".
Приложение А Основные буквенные обозначения величин
Исключить обозначение: "Rbh".
Приложение В Материалы для стальных конструкций и их расчетные сопротивления
Группы стальных конструкций
Группа 4. Заменить слова: "и т.п.)," на "и т.п.); сооружения класса КС-1 (ГОСТ 27751) - теплицы; парники; здания, в которых не предусматривается постоянное пребывание людей (мобильные сборно-разборные и контейнерного типа, временные склады и сооружения с ограниченным сроком службы, шпунтовые ограждения котлованов, временные опоры и т.п.),".
Таблица В.1. Изложить в новой редакции:
"Таблица В.1
Нормируемые показатели ударной вязкости проката и труб <1>
".
Таблица В.2. Первая графа. Заменить значение (два раза): "490" на "540".
Пятая графа. Заменить значение: "0,53" на "0,60".
Таблица В.3. Изложить в новой редакции:
"Таблица В.3
Нормативные и расчетные сопротивления при растяжении,
сжатии и изгибе листового, широкополосного универсального,
сортового проката и труб <1>
".
Сноска <1> к наименованию таблицы В.3. Дополнить предложением в следующей редакции:
"Трубы диаметром 114 - 530 мм, сваренные высокочастотной сваркой (ВЧС), следует применять только после объемной термической обработки (ОТО).".
Таблица В.5. Строки "С355" и "С355-1". Изложить в новой редакции:
"
".
Таблица В.9. Головка. Изложить в новой редакции:
"
".
Приложение Г Материалы для соединений стальных конструкций
Таблица Г.3. Изложить в новой редакции:
"Таблица Г.3
Требования к болтам при различных условиях их применения
".
Таблица Г.5. Пятая графа. Заменить значение: "561" на "728" и "-" на "854".
Таблица Г.5. Четвертая и пятая строки. Изложить в новой редакции:
"
".
Таблица Г.8. Исключить.
Приложение Д
Экспликация к формуле (Д.3). Заменить формулу
на .Приложение Ж
Пункт Ж.5. Первый абзац. Заменить слова: "следует определять" на "определяют".
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/prikaz/31/izmen_19185.html
На правах рекламы:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
