ИЗМЕНЕНИЕ N 1 ГОСТ 32806-2014 (EN 544:2011)

"ЧЕРЕПИЦА БИТУМНАЯ. ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ"

МКС 91.100.99

Принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 142-П от 26.08.2021)

Зарегистрировано Бюро по стандартам МГС N 15750

За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AM, BY, KZ, KG, RU, TJ, UZ [коды альфа-2 по МК (ИСО 3166) 004]

Дату введения в действие настоящего изменения устанавливают указанные национальные органы по стандартизации <*>

--------------------------------

<*> Дата введения в действие на территории Российской Федерации - 2022-06-01.

Титульный лист. Заменить ссылку: "(EN 544:2011, MOD)" на "(EN 544-2011, Bitumen shingles with mineral and/or synthetic reinforcements - Product specification and test methods, MOD)".

Предисловие изложить в новой редакции:

"Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

Сведения о стандарте

1 ПОДГОТОВЛЕН Федеральным государственным бюджетным учреждением "Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук" (НИИСФ РААСН) на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 мая 2014 г. N 45-2014)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Армения	AM	Минэкономики Республики Армения
Киргизия	KG	Кыргызстандарт
Россия	RU	Росстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2014 г. N 1836-ст межгосударственный стандарт ГОСТ 32806-2014 (EN 544:2011) введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2015 г.

5 Настоящий стандарт является модифицированным по отношению к европейскому стандарту EN 544:2011 "Черепица кровельная битумная с минеральной и/или синтетической арматурой. Технические условия и методы испытания" ("Bitumen shingles with mineral and/or synthetic reinforcements - Product specification and test methods", MOD) путем внесения технических отклонений, объяснение которых приведено во введении к настоящему стандарту.

Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).

Сведения о соответствии ссылочных межгосударственных стандартов европейским и международному стандартам, использованным в качестве ссылочных в примененном европейском стандарте, приведены в дополнительном приложении ДА

6 ВВЕДЕН ВПЕРВЫЕ

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге "Межгосударственные стандарты"

Оформление. ФГБУ "РСТ", 2021

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии".

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеются в виду первый и второй, а не второй и третий абзацы.

Введение. Второй, третий абзацы. Исключить слова: "региональные", "регионального" (2 раза);

дополнить абзацем (после второго абзаца):

"Внесены изменения в пункт 3.1: в примечании 3 дано определение многослойной черепицы, примечание 4 исключено";

дополнить абзацами (после третьего абзаца):

"Введено уточнение площади нахлеста слоев в видимой части для двухслойной и трехслойной черепицы.

В 5.1 введена классификация многослойной черепицы в зависимости от способа отбора образцов.

Добавлены требования по отбору образцов для испытания массы битума (5.2) для одно-, двух- и трехслойной черепицы.

Добавлены требования по отбору образцов для испытания стойкости к образованию вздутий (5.8) для двух- и трехслойной черепицы";

четвертый абзац дополнить словами:

"Приведены требования по отбору образцов для испытания теплостойкости для двух- и трехслойной черепицы";

дополнить абзацами (после четвертого абзаца):

"Внесены изменения в пункт 6.2.4 - расширена методика обработки результатов.

Внесены изменения в методику определения площади нахлеста для многослойной черепицы (6.3.4).

Внесены изменения в методику проведения испытаний по определению максимальной силы растяжения (6.4.1).

Внесены изменения в методику проведения испытаний по определению сопротивления раздиру стержнем гвоздя (6.4.2)".

Раздел 2. ГОСТ ISO 9001-2011. Дополнить знаком сноски - <*>;

дополнить сноской <*>:

"--------------------------------

<*> В Российской Федерации действует ГОСТ Р ИСО 9001-2015".

Пункт 3.1. Дополнить рисунком 1e):

e) - Пример трехслойной черепицы";

примечание 3. Дополнить абзацами:

"Многослойная черепица может быть двух- и трехслойной.

Двухслойная черепица - плоский лист прямоугольной формы, состоящий из двух слоев основного битумного материала, склеенных между собой промышленным способом при помощи клеящего состава.

Трехслойная черепица - плоский лист прямоугольной формы, состоящий из трех слоев основного битумного материала, склеенных между собой промышленным способом при помощи клеящего состава";

примечание 4 исключить.

Пункт 3.9. Вместо определения поставить прочерк.

Пункт 4.1.1. Заменить слова: "для многослойной" на "двух- и трехслойной" (2 раза).

Пункт 4.2.2 изложить в новой редакции:

"Для двухслойной черепицы площадь нахлеста верхнего слоя на нижний должна быть не менее 40% поверхности черепицы, видимой после укладки.

Для трехслойной черепицы площадь нахлеста второго слоя на первый (нижний) должна быть не менее 40% видимой после укладки поверхности черепицы, а площадь нахлеста третьего на нижележащие слои должна быть не менее 25% видимой после укладки поверхности черепицы".

Подраздел 5.1 дополнить абзацами:

"Многослойная черепица в зависимости от метода отбора образцов делится на три типа:

тип I - двухслойная черепица, из листа которой невозможно отобрать образец необходимого размера из однослойной части, видимой после укладки поверхности, без разделения склеенных промышленным способом слоев;

тип II - двухслойная черепица, из листа которой можно отобрать образец необходимого размера из однослойной части, видимой после укладки поверхности, без разделения склеенных промышленным способом слоев;

тип III - трехслойная черепица, из листа которой невозможно отобрать образец необходимого размера из однослойной части, видимой после укладки поверхности, без разделения склеенных промышленным способом слоев, но можно отобрать образцы из двухслойной и трехслойной части".

Подраздел 5.2. Первый, третий абзацы исключить;

дополнить абзацами (после второго абзаца):

"Массу битума для черепицы определяют следующим образом. Для однослойной черепицы и двухслойной черепицы типа I из трех листов видимой после укладки части черепицы вырезают по одному образцу размером [(50 x 100) +/- 1] мм. Образцы должны захватывать области черепицы с самоклеящимся слоем (при его наличии).

Для двухслойной черепицы типа II из одного листа видимой после укладки части черепицы вырезают два образца размером [(50 x 100) +/- 1] мм, при этом один образец вырезают из однослойной части, а второй - из двухслойной части.

Для трехслойной черепицы типа III из одного листа видимой после укладки части черепицы вырезают два образца размером [(50 x 100) +/- 1] мм, при этом один образец вырезают из двухслойной части, а второй - из трехслойной части".

Подраздел 5.8 дополнить абзацем:

"Для двухслойной черепицы типа I и трехслойной черепицы типа III образцы отбирают из двухслойной части".

Подраздел 5.9 изложить в новой редакции:

"Теплостойкость определяют на пяти образцах размером [(100 x 50) +/- 1] мм, вырезанных из разных листов черепицы. При этом больший размер образца должен быть расположен в направлении по высоте листа (меньшей стороне листа). При испытании многослойной черепицы образцы вырубают из многослойной части листа на участке с максимальным количеством слоев".

Пункт 6.2.4 изложить в новой редакции:

"6.2.4 Обработка результатов

Для однослойной черепицы и двухслойной черепицы типа I массу битума на единицу площади для каждого образца M, г/м², вычисляют по формуле

M = (M₁ - M₂)·100, (1)

где M₁ - масса контейнера с образцом и тампоном до экстрагирования, г;

M₂ - масса контейнера с образцом и тампоном после экстрагирования, г;

100 - коэффициент приведения площади образца к 1 м².

Для однослойной черепицы вычисляют среднеарифметическое значение массы битума по формуле

(2)

Для двухслойной черепицы типа I вычисляют среднеарифметическое значение массы битума двухслойной части черепицы по формуле

(3)

После чего вычисляют среднеарифметическое значение массы битума с учетом поправки на площадь нахлеста по формуле

(4)

где S_p - площадь нахлеста (перекрытия нижнего слоя вторым слоем) в видимой части черепицы, %.

Результат округляют до 1 г.

Результат должен соответствовать требованиям 4.1.1.

Для двухслойной черепицы типа II для каждого испытуемого образца определяют массу битума в образце: M₁ - M₂.

Для каждого образца вычисляют массу растворимой части битума M_pi, г/м², по формуле

M_pi = (M₁ - M₂)·100, (5)

где M_pi - масса растворимой части битума в i-м образце.

Вычисляют среднеарифметическое значение массы битума по формуле

(6)

Результат округляют до 1 г.

Результат должен соответствовать требованиям 4.1.1.

Для трехслойной черепицы типа III для каждого испытуемого образца определяют массу битума в образце: M₁ - M₂.

Для каждого образца вычисляют массу растворимой части битума M_pi, г/м², по формуле (5).

Вычисляют значение массы растворимой части битума одного слоя черепицы по формуле

(7)

Вычисляют среднеарифметическое значение массы битума с учетом поправки на площади нахлестов по формуле

, (8)

где S_p2 - площадь нахлеста (перекрытия нижнего слоя вторым слоем) в видимой части черепицы, %;

S_p3 - площадь нахлеста (перекрытия второго слоя третьим слоем) в видимой части черепицы, %.

Результат округляют до 1 г.

Результат должен соответствовать требованиям 4.1.1".

Подпункт 6.3.4.1 дополнить рисунками 7, 8, 9:

Рисунок 7 - Определение площади нахлеста слоев (первого слоя

вторым) в видимой части двухслойной и трехслойной черепицы

Рисунок 8 - Определение площади нахлеста слоев

(первого слоя вторым) в видимой части двухслойной черепицы

Рисунок 9 - Определение площади нахлеста слоев (второго слоя

третьим) в видимой части трехслойной черепицы".

Подпункт 6.3.4.2 изложить в новой редакции:

"6.3.4.2 Обработка результатов

Измерение ширины выступов W₁, W₂, W₃, W_n проводят в середине высоты видимой части поверхности листа (X) на 3 отобранных листах черепицы.

Результат каждого измерения округляют до 1 мм.

Определяют среднеарифметическое каждого значения W₁, W₂, W₃, W_n для трех листов. Определяют сумму среднеарифметических значений W_ср1, W_ср2, W_ср3, W_срn с округлением результата до 1 мм.

Площадь нахлеста слоев (первого слоя вторым и второго слоя третьим) в видимой части определяют по формуле

. (9)

Для двухслойной черепицы дополнительно вычисляют ширину нижнего слоя W по формуле

W = W₁ + W₂ + W₃. (10)

Сумма значений ширины выступов W₁ + W₂ + W₃ + W₄ (см. рисунок 6, 7, 8, 9) должна удовлетворять требованиям 4.2.2".

Подпункт 6.4.1.1 изложить в новой редакции (кроме наименования):

"Средства испытаний, условия и методика проведения испытаний должны соответствовать требованиям ГОСТ 31899-1 со следующим дополнением:

для проведения испытаний готовят 2 серии образцов шириной (50 +/- 0,5) мм и длиной не менее 250 мм: 5 образцов, вырубленных в направлении ширины (первая серия), и 5 образцов, вырубленных в направлении высоты (вторая серия) в соответствии с рисунком 10.

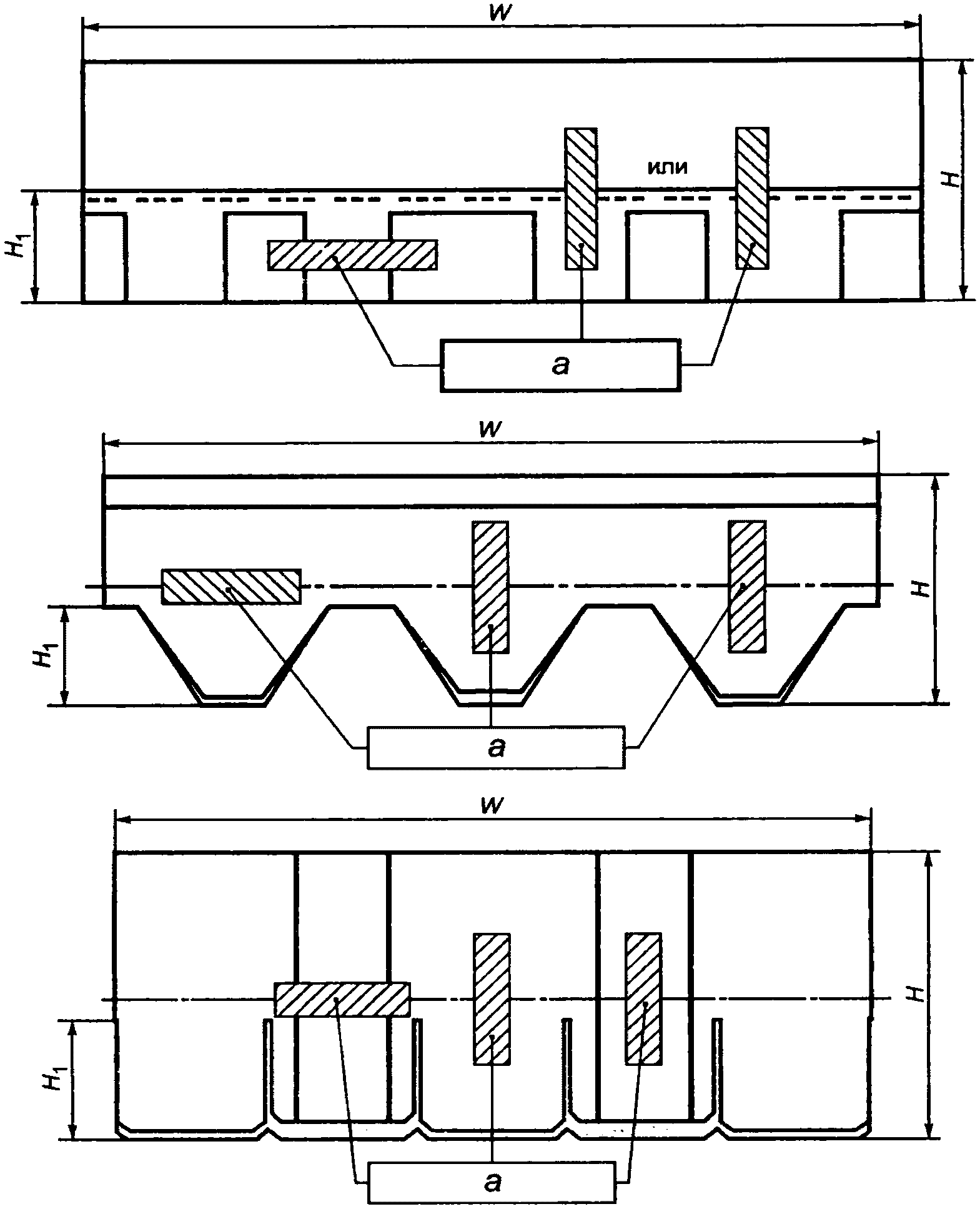

a - область вырубки образцов; H - высота; W - ширина;

H₁ - высота видимой части двухслойной черепицы

Рисунок 10 - Схема отбора образцов

для двухслойной и трехслойной черепицы".

Подпункт 6.4.1.2 дополнить абзацем:

"Результаты испытаний должны соответствовать требованиям 4.3.1".

Подпункт 6.4.2.1 изложить в новой редакции (кроме наименования):

"Средства испытаний, условия и методика проведения испытаний должны соответствовать требованиям ГОСТ 31898-1 со следующим дополнением:

для проведения испытаний готовят 5 образцов шириной (50 +/- 0,5) мм и длиной не менее 150 мм, вырубленных в направлении высоты в соответствии с рисунком 11.

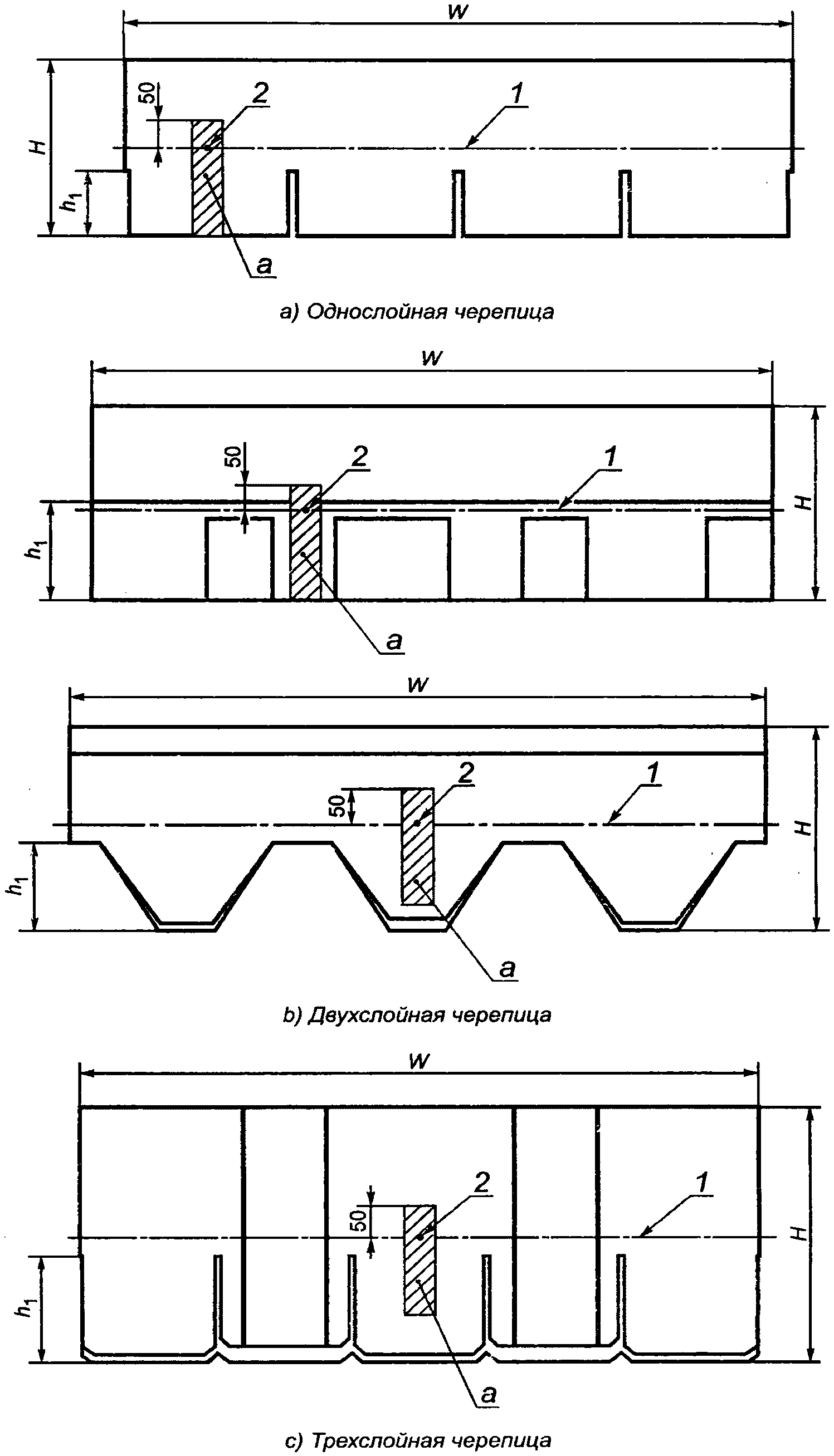

1 - линия крепления черепицы; 2 - положение гвоздя

в испытуемом образце; a - область вырубки образцов;

H - высота; W - ширина; h₁ - высота видимой части

двухслойной черепицы

Рисунок 11 - Схемы вырубки образцов для одно-,

двух- и трехслойной черепицы".

Подпункт 6.4.2.2 дополнить абзацем (после примечания):

"Результаты испытаний должны соответствовать требованиям 4.3.2".

Подпункт 6.4.7.3 дополнить абзацем:

"Результат испытаний должен соответствовать требованиям 4.4.5".

Приложение B. Таблица B.1. Графа "Технические требования". Заменить слово: "многослойной" на "двух- и трехслойной".

Приложение ДА изложить в новой редакции:

"Приложение ДА

(справочное)

СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖГОСУДАРСТВЕННЫХ

СТАНДАРТОВ ЕВРОПЕЙСКИМ И МЕЖДУНАРОДНОМУ СТАНДАРТАМ,

ИСПОЛЬЗОВАННЫМ В КАЧЕСТВЕ ССЫЛОЧНЫХ В ПРИМЕНЕННОМ

ЕВРОПЕЙСКОМ СТАНДАРТЕ

Таблица ДА.1

Обозначение ссылочного межгосударственного стандарта	Степень соответствия	Обозначение и наименование ссылочного европейского, международного стандарта
ГОСТ EN 1110-2011	IDT	EN 1110:2010 "Материалы гибкие гидроизоляционные. Материалы кровельные гидроизоляционные битумосодержащие. Определение теплостойкости"
ГОСТ ISO 9001-2011	IDT	ISO 9001:2008 "Системы менеджмента качества. Требования"
ГОСТ EN 12039-2011	IDT	EN 12039:1999 "Материалы гибкие гидроизоляционные. Материалы кровельные и гидроизоляционные битумосодержащие. Определение адгезии гранул посыпки к покровному слою"
ГОСТ 31898-1-2011 (EN 12310-1:1999)	MOD	EN 12310-1:1999 "Материалы гибкие гидроизоляционные. Часть 1. Материалы кровельные и гидроизоляционные битумосодержащие. Определение сопротивления раздиру стержнем гвоздя"
ГОСТ 31899-1-2011 (EN 12311-1:1999)	MOD	EN 12311-1:1999 "Материалы гибкие гидроизоляционные. Часть 1. Материалы кровельные и гидроизоляционные битумосодержащие. Определение деформативно-прочностных свойств"
ГОСТ 32317-2012 (EN 1297:2004)	MOD	EN 1297:2004 "Материалы гибкие гидроизоляционные. Материалы кровельные и гидроизоляционные битумосодержащие и полимерные (термопластичные или эластомерные). Метод испытания на старение под воздействием искусственных климатических факторов: УФ-излучения, повышенной температуры и воды"
Примечание - В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов: - IDT - идентичные стандарты; - MOD - модифицированные стандарты.
