"Изменение N 1 к СП 430.1325800.2018 "Монолитные конструктивные системы. Правила проектирования"
(утв. и введен в действие Приказом Минстроя России от 15.12.2021 N 939/пр)

Дополнить словами: "Приложение Б Определение расчетных длин внецентренно сжатых элементов с несмещаемыми податливыми заделками на двух концах".

Дополнить третьим абзацем в следующей редакции:

"Изменение N 1 разработано авторским коллективом АО "НИЦ "Строительство" - НИИЖБ им. А.А. Гвоздева (руководитель работы - канд. техн. наук С.А. Зенин; д-р техн. наук Е.А. Чистяков, канд. техн. наук Р.Ш. Шарипов, О.В. Кудинов)."

СП 2.13130.2012. Заменить год утверждения: "2012" на "2020". Исключить слова: "(с изменением N 1)";

СП 14.13330.2014. Заменить год утверждения: "2014" на "2018". Исключить слова: "(с изменением N 1)";

СП 16.13330.2017. Заменить слова: "(с изменением N 1)" на "с изменениями N 1, N 2)";

СП 20.13330.2016. Заменить слова: "(с изменением N 1)" на "(с изменениями N 1, N 2, N 3)";

СП 22.13330.2016. Дополнить словами: "(с изменениями N 1, N 2, N 3)";

СП 24.13330.2011. Заменить слова: "(с изменением N 1)" на "(с изменениями N 1, N 2, N 3)";

СП 28.13330.2017. Заменить слова: "(с изменением N 1)" на "с изменениями N 1, N 2)";

СП 50.13330.2012. Дополнить словами: "(с изменением N 1)".

Заменить ссылку:

"СП 63.13330.2012 "СНиП 52-01-2003 Бетонные и железобетонные конструкции. Основные положения" (с изменениями N 1, N 2, N 3)" на "СП 63.13330.2018 "СНиП 52-01-2003 Бетонные и железобетонные конструкции. Основные положения" (с изменением N 1)";

СП 70.13330.2012. Заменить слова: "(с изменениями N 1, N 3)" на "(с изменениями N 1, N 3, N 4)";

СП 112.13330.2011. Исключить ссылку.

СП 266.1325800.2016. Дополнить словами: "(с изменениями N 1, N 2)";

СП 267.1325800.2016, СП 296.1325800.2017, СП 351.1325800.2017, СП 385.1325800.2018, СП 387.1325800.2018. Дополнить словами: "(с изменением N 1)".

Дополнить ссылкой:

"СП 468.1325800.2019 Бетонные и железобетонные конструкции. Правила обеспечения огнестойкости и огнесохранности".

Пункт 4.2. Заменить ссылку: "СП 112.13330" на "СП 468.1325800".

Пункт 4.8. Заменить ссылку: "СП 63.13330.2012" на "СП 63.13330.2018".

Пункт 4.9. Исключить ссылку: "СП 112.13330,".

Заменить ссылку: "СП 63.13330.2012" на "СП 63.13330.2018".

Пункт 4.13. Заменить ссылку: "СП 63.13330.2012" на "СП 63.13330.2018".

Пункт 4.14. Заменить ссылку: "СП 112.13330" на "СП 468.1325800".

Пункт 5.2.8. Заменить ссылку: "СП 63.13330.2012" на "СП 63.13330.2018".

Пункт 5.2.11. Заменить ссылку: "СП 63.13330.2012" на "СП 63.13330.2018".

Пункт 6.3.3. Заменить ссылку: "СП 63.13330.2012" на "СП 63.13330.2018".

Дополнить четвертым абзацем в следующей редакции:

"Для внецентренно сжатых железобетонных элементов зданий классов КС-1, КС-2 при классе бетона по прочности на сжатие не более B40 с несмещаемыми податливыми заделками на двух концах (допускающими ограниченный поворот) значение расчетной длины l₀ при выполнении расчета по прочности допускается определять согласно приложению Б.".

Пункт 6.3.4. Заменить ссылку: "СП 63.13330.2012" на "СП 63.13330.2018".

Дополнить четвертым абзацем в следующей редакции:

"Расчет балочных перекрытий следует выполнять, учитывая характер их работы, образование трещин и перераспределение внутренних усилий, в том числе крутящих и изгибающих моментов, в примыкающие участки перекрытий.".

Пункты 6.3.5 - 6.3.10. Заменить ссылку: "СП 63.13330.2012" на "СП 63.13330.2018.".

Пункт 6.4.10. Изложить в новой редакции:

"6.4.10 При построении конечно-элементной расчетной модели размеры и конфигурацию конечных элементов следует задавать, исходя из возможностей применяемых конкретных программных комплексов, и принимать такими, чтобы была обеспечена необходимая точность определения усилий по длине колонн и по площади плит перекрытий, фундаментов, пилонов и стен с учетом общего числа конечных элементов в расчетной системе, влияющего на продолжительность расчета. В необходимых случаях для увеличения точности результатов расчета в зонах действия значительных усилий и напряжений применяют сгущение сетки конечных элементов.

Моделирование узлов сопряжений элементов выполняют с помощью различных инструментов, встроенных в применяемые программные комплексы и позволяющих учитывать фактическую работу элементов в узле, их взаимное расположение, а также геометрические и жесткостные характеристики сопрягаемых элементов. Для детальной оценки напряженно-деформированного состояния узлов сопряжений элементов допускается моделирование узлов, фрагмента конструктивной системы или всей конструктивной системы с применением объемных конечных элементов.".

Пункты 7.2 - 7.5. Заменить ссылку: "СП 63.13330.2012" на "СП 63.13330.2018.".

Пункты А.7 - А.10. Заменить ссылку: "СП 63.13330.2012" на "СП 63.13330.2018.".

Свод правил дополнить приложением Б в следующей редакции:

Б.1 Для внецентренно сжатых железобетонных элементов постоянного прямоугольного сечения с несмещаемыми податливыми заделками на двух концах (допускающими ограниченный поворот) значение расчетной длины l₀ допускается определять на основании уточненного расчета по Б.2 - Б.5.

Соотношение сторон прямоугольного сечения принимают из условия , где h - сторона сечения в плоскости, параллельной плоскости поворота заделок.

Б.2 Значение расчетной длины элементов l₀ постоянного поперечного сечения по длине l при действии продольной силы принимают равным

где l - длина элемента между опорами;

k₀ - коэффициент расчетной длины, определяемый по Б.3 и Б.4 в зависимости от величины и направления углов поворота заделок и (где и ) и условных критических углов поворота заделки и (в минутах).

Углы поворота заделок и , а также их направление устанавливают по результатам расчета выделенного элемента в рамках расчета общей конструктивной системы.

При определении коэффициента расчетной длины учитывают значения условных критических углов поворота заделки и , соответствующих разным направлениям поворота и при превышении которых происходит изменение напряженно деформированного состояния элемента.

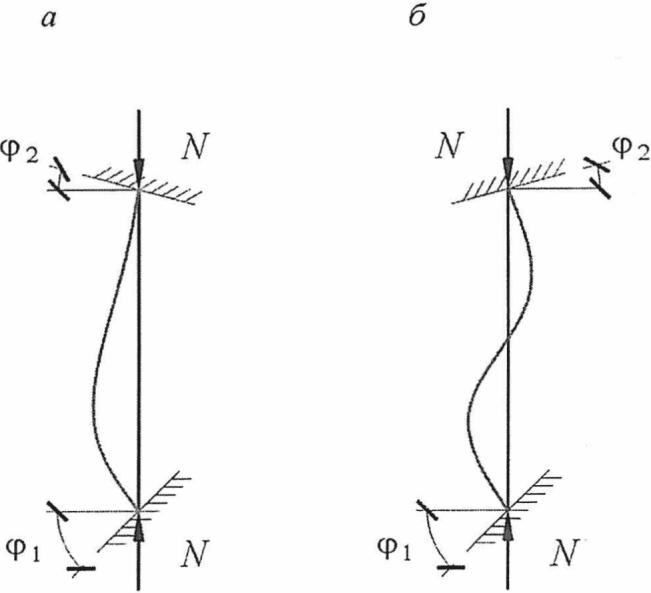

Б.3 При разнозначных углах поворота заделок и (рисунок Б.1, а) значение условного критического угла определяют в зависимости от гибкости элемента по формулам:

Значение коэффициента расчетной длины элемента k₀ принимают равным

при :

при определяют дополнительный условный угол поворота

Значение коэффициента расчетной длины элемента k₀ принимают в зависимости от соотношения углов поворота и :

В зависимостях (Б.4), (Б.6) значения углов поворота принимают с учетом знаков.

Б.4 При равнозначных углах поворота заделок и (рисунок Б.1, б) значение условного критического угла определяют по формулам:

Значение коэффициента расчетной длины элемента k₀ принимают при - по формуле (Б.4), при - по формуле
