"Изменение N 1 к СП 296.1325800.2017 "Здания и сооружения. Особые воздействия"
(утв. и введено в действие Приказом Минстроя России от 20.11.2019 N 706/пр)

Дополнить третьим абзацем в следующей редакции:

"Изменение N 1 к настоящему своду правил разработано авторским коллективом АО "НИЦ "Строительство" - ЦНИИСК им. В.А. Кучеренко (канд. техн. наук Н.А. Попов, канд. техн. наук И.В. Лебедева, канд. физ.-мат. наук И.А. Кириллов, д-р техн. наук П.Г. Еремеев) при участии ООО ТЕХРЕКОН (Г.И. Шапиро), АО "ЦНИИПромзданий" (канд. техн. наук К.В. Авдеев) и ФГБУ "Главная геофизическая обсерватория им. А.И. Воейкова" (д-р геогр. наук Н.В. Кобышева).".

Дополнить нормативными ссылками в следующей редакции:

"СП 43.13330.2012 "СНиП 2.09.03-85 Сооружения промышленных предприятий" (с изменениями N 1, N 2)";

"СП 56.13330.2011 "СНиП 31-03-2001 Производственные здания" (с изменениями N 1, N 2)";

"СП 88.13330.2014 "СНиП II-11-77* Защитные сооружения гражданской обороны" (с изменениями N 1, N 2)".

Дополнить пунктом 3.7 в следующей редакции:

"3.7 взрывоустойчивость: Свойство оборудования, строительных конструкций, транспортных средств, энергетических систем и линий связи противостоять благодаря запасу прочности и целесообразному расположению поражающему воздействию взрыва.".

Пункт 4.1. Первый абзац. Изложить в новой редакции:

"4.1 При проектировании сооружений классов КС-3 и КС-2 следует учитывать аварийные ситуации, возникающие при действии особых нагрузок и воздействий на стадии эксплуатации сооружений, при строительстве, реконструкции и капитальном ремонте.".

Пункт 4.3. Первый абзац. Заменить слова: "конструкций и сооружений" на "конструкций зданий и сооружений".

Второе перечисление. Изложить в новой редакции:

"- нагрузки при внутренних и внешних взрывах;".

Третье перечисление. Заменить слова: "удар вилочного погрузчика" на "удар погрузчика".

Пункт 4.5. Изложить в новой редакции:

"4.5 К аварийным относятся особые нагрузки и воздействия, которые возникают вследствие:

- дефектов материалов;

- ошибок при производстве работ по строительству, реконструкции, капитальному ремонту зданий и сооружений;

- ошибок проектирования;

- нарушений правил эксплуатации сооружений, в том числе их промышленного или инженерного оборудования;

- нарушений технологического процесса, временной неисправности или поломки оборудования и по другим, не установленным причинам.

Действие аварийных особых воздействий учитывается расчетом сооружений на прогрессирующее обрушение. Действие аварийных особых нагрузок допускается не учитывать расчетом сооружений на прогрессирующее обрушение, если выполнены проектные, конструктивные и организационные мероприятия, приведенные в 5.11 и указанные в задании на проектирование.".

Пункт 4.6. Первый абзац. Изложить в новой редакции:

"4.6 Особые воздействия на здания и сооружения опасных производственных объектов, подлежащих регистрации в государственном реестре в соответствии с законодательством Российской Федерации о промышленной безопасности опасных производственных объектов, устанавливаются настоящим сводом правил и федеральными нормами и правилами в области промышленной безопасности и в соответствии с [1].".

Пункт 5.1. Заменить слова: "заказчиком в задании на проектирование" на "в задании на проектирование.".

Пункт 5.2. Второй абзац. Последнее предложение. Заменить слова: "устанавливается заказчиком" на "устанавливается техническим заказчиком".

Пункт 5.6. Второй и третий абзацы. Изложить в новой редакции:

"Для бетонных и железобетонных конструктивных элементов, изготовленных в заводских условиях, при обеспечении требуемого уровня контроля качества, установленного действующими нормативными документами, допускается учитывать дополнительные коэффициенты условий работы, повышающие расчетные сопротивления и принимаемые по таблице Б.1.

Коэффициент условий работы для арматуры всех классов и для металлических конструкций, выполненных из сталей с повышенными требованиями к их пластичности, допускается принимать согласно приложению Б.".

Пункты 5.7 и 5.8. Исключить.

Пункт 5.9. Первый абзац. Изложить в новой редакции:

"5.9 Локальное повреждение несущих конструкций и оснований при действии нормируемых (проектных) и аварийных особых воздействий не должно приводить к прогрессирующему обрушению сооружения или разрушению смежных конструкций.".

Пункт 5.10. Второе предложение. Исключить.

Пункт 5.11. Первый абзац. Изложить в новой редакции:

"Действие аварийных особых нагрузок допускается не учитывать в том случае, если проведен анализ рисков для всех рассматриваемых расчетных ситуаций и выполнены все следующие требования:".

Пункт 6.5.2. Изложить в новой редакции:

"6.5.2 Для покрытий зданий или иных конструктивных элементов (карнизов, балконов и т.п.), примыкающих к более высоким зданиям и сооружениям или их частям с уклоном покрытия более 20°, при отсутствии парапетов или ограждений, следует учитывать особую снеговую нагрузку от падения снега.

В том случае, если между покрытиями имеется значительный перепад высот (более 3 м), следует учитывать динамическое действие падающего снега.".

Пункт 6.6.3. Формула (6.4). Изложить в новой редакции:

Пункты 7.1.2, 7.1.3. Изложить в новой редакции:

"7.1.2 Перечень взрывных нагрузок и их параметров, учитываемых для зданий и сооружений класса КС-3, а также зданий класса КС-2 с массовым пребыванием людей (по классификации ГОСТ 27751) устанавливаются в задании на проектирование. Требования по обеспечению взрывоустойчивости производственных зданий и сооружений приведены в СП 43.13330 и СП 56.13330.

7.1.3 При проектировании сооружений транспорта и жизнеобеспечения населенных пунктов следует учитывать возможные последствия действия взрывных нагрузок в комбинации с другими особыми воздействиями, сопутствующими взрыву.".

Подраздел 7.3. Изложить в новой редакции:

7.3.1 При взрыве в открытом пространстве (внешний взрыв) конденсированных взрывчатых веществ или топливно-воздушных смесей на здания и сооружения действуют нагрузки, инициированные воздушной ударной или взрывной волной, которые необходимо учитывать при проектировании.

Основными расчетными параметрами нагрузки при внешнем взрыве в атмосфере с начальным давлением p₀, Па, являются:

- максимальное (пиковое) избыточное давление при взрыве p_max, определяемое с учетом дифракции и отражения взрывной волны;

- продолжительность положительной фазы взрыва t_p;

- импульс взрывной волны ,

где p_i(t) описывает изменение во времени нагрузки при взрыве;

p₀ - атмосферное давление;

t - время;

- скорость фронта взрывной волны V.

Указанные характеристики, а также вид воздействия (ударная или взрывная волна) устанавливаются в результате анализа рисков.

Другие поражающие факторы при взрыве (например, действие осколков взрывного устройства, обломков разрушенных объектов, находящихся между эпицентром взрыва и сооружением, осколков оконных стекол, дверей, перекрытий, покрытий, перегородок и т.д.), вызванные возможным разрушением элементов конструкций, следует учитывать при разработке системы превентивных мер, уменьшающих риски для жизни и здоровья людей и снижающих возможный экономический ущерб.

Для зданий с проемами следует учитывать также воздействия от внешнего взрыва на внутренние элементы конструкций. При этом расчетное значение эквивалентной статической взрывной нагрузки, действующей в сторону, противоположную нагрузкам на фронтальную поверхность, определяется по формуле

где k_d - коэффициент динамичности (см. 7.3.4).

Нагрузку от внешнего взрыва, действующую на выступающие части наружных стен в местах расположения входов, на стены тамбур-шлюзов и тамбуров, на ограждающие конструкции аварийных выходов и защитно-герметические двери, следует принимать в соответствии с СП 88.13330.

Расчетные значения взрывных нагрузок приведены в 7.3.2 - 7.3.4. Указанные здесь значения взрывных нагрузок допускается уточнять с учетом изменения параметров воздействия во времени на основе динамического расчета зданий и сооружений.

7.3.2 В зависимости от формы и характерных размеров конструкции B расчетные значения взрывных нагрузок p_b следует задавать, используя одну из трех моделей:

а) Для линейных сооружений или элементов конструкций, имеющих минимальный характерный размер B <= 0,3 м в направлении, перпендикулярном движению взрывной или ударной волны, нагрузка p_b рассматривается как сила лобового сопротивления p_d элемента конструкции:

где q₀ - динамическое давление;

c_d - коэффициент лобового сопротивления, приведенный в таблице 7.1;

k_d - коэффициент динамичности, принимаемый согласно 7.3.4;

p₀ - атмосферное давление, принимаемое равным 101,325 кПа.

Для других геометрических форм коэффициент c_d определяется в рамках научно-технического сопровождения проектирования.

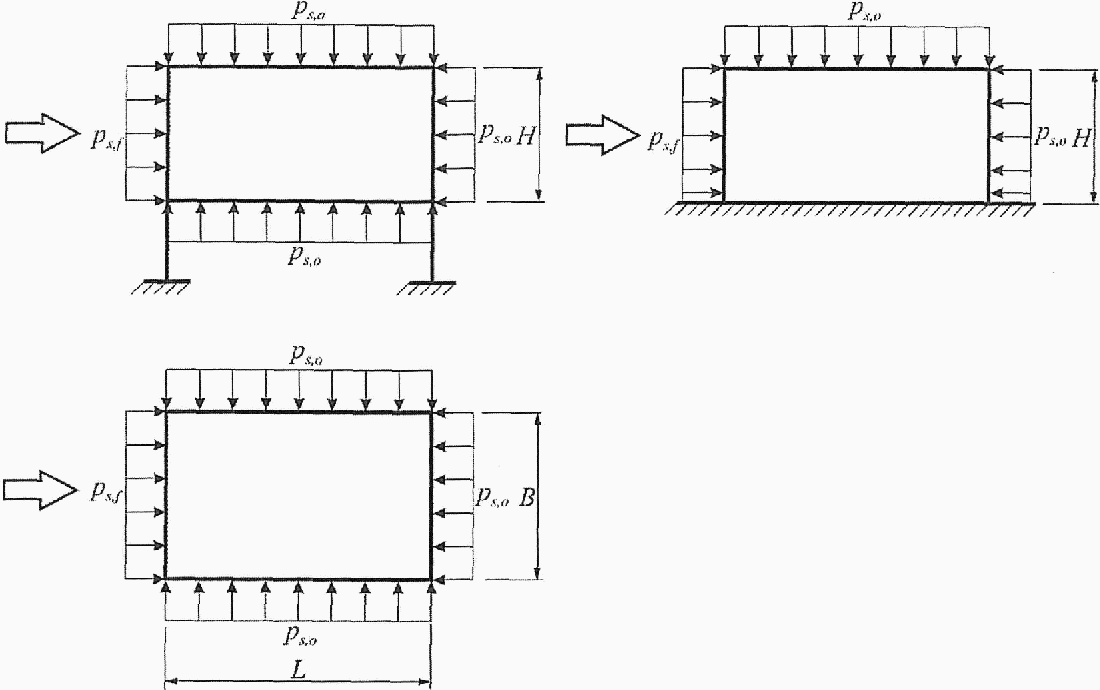

б) Для пространственных зданий и сооружений высотой H > 3 м, имеющих прямоугольную форму в плане и характерный размер B > 3 м в направлении, перпендикулярном движению взрывной волны (см. рисунок 7.1), расчетные значения взрывной нагрузки p_b определяются следующим образом:

- для фронтальной поверхности сооружения

- для остальных (не фронтальных) поверхностей сооружений

где p_s,f и p_s,o определяют по формулам (7.10) и (7.11) соответственно;

k_d - определено в 7.3.4.

Примечания

1 Нагрузки p_s,f и p_s,o прикладываются по нормали к соответствующей поверхности сооружения (см. рисунок 7.1).

2 Для зданий и сооружений непрямоугольной геометрической формы нагрузки p_s,f и p_s,o определяются в рамках научно-технического сопровождения проектирования.

в) Для сооружений или элементов конструкций, имеющих характерный размер 0,3 м <= B < 3 м, в направлении, перпендикулярном движению взрывной или ударной волны, величину p_b определяют по формуле

где p_d и p_s,f определяют согласно формулам (7.5) и (7.10) соответственно;

k_d - коэффициент динамичности (см. 7.3.4).

7.3.3 Расчетные значения параметров p_s,f и p_s,o взрывных нагрузок определяют следующим образом:

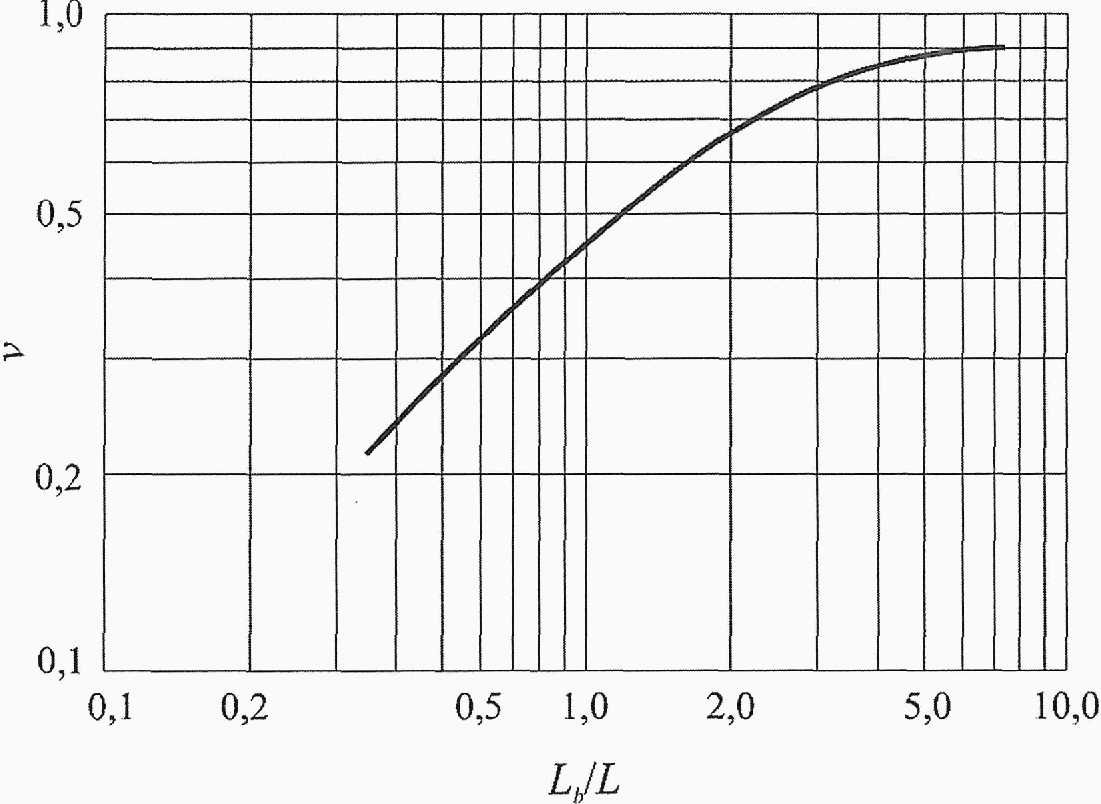

где - коэффициент ослабления взрывной или ударной волны для конструкции длиной L (см. рисунок 7.2); при L_b/L > 10 принимают 0,95;

c_e - коэффициент, определяемый по таблице 7.2;

q₀ - динамическое давление, определяемое по формуле (7.6).

Характерная длина взрывной волны L_b и характерная скорость V фронта взрывной волны определяются по формулам:

где a₀ = 344 м/с - скорость звука в воздухе.

7.3.4 Значение коэффициента динамичности k_d для расчетных взрывных нагрузок, указанных в перечислениях а) и в) 7.3.2, при расчете на действие взрывных волн следует принимать равным 1,5; при расчете на действие ударных волн - равным 2,0; для любого типа расчетных взрывных нагрузок, указанных в перечислении б) 7.3.2, - равным 1,0.

Примечание - Численные значения коэффициента динамичности k_d допускается уточнять на основе результатов динамических расчетов сооружений на взрывные воздействия с учетом их изменения во времени и допустимого уровня повреждений конструкций."

Подраздел 8.3. Наименование подраздела. Изложить в новой редакции:

"8.3 Удар погрузчика".

Первый абзац. Заменить слова: "ударов вилочных погрузчиков" на "ударов погрузчиков".

Таблица А.1. Изложить в новой редакции:

Таблица А.2. Изложить в новой редакции:

Таблица А.3. Головка. Наименование первой графы. Изложить в новой редакции: "Населенный пункт".

Первая строка. Исключить.

Таблица А.4. Головка. Наименование первой графы. Изложить в новой редакции: "Населенный пункт".

Первая и вторая строки. Исключить.

Последняя строка. Заменить слова: "Клухорский перевал" на "Теберда".

Пункт Б.2. Изложить в новой редакции:

"Б.2 Расчетные сопротивления прокатной стали следует принимать по СП 16.13330 с учетом работы металлических конструкций за пределом текучести материала, принимая коэффициент условий работы равным 1,1.".

Таблица В.1. Примечание 1. Исключить.
