"Изменение N 1 к СП 266.1325800.2016 "Конструкции сталежелезобетонные. Правила проектирования"
(утв. и введено в действие Приказом Минстроя России от 24.12.2018 N 851/пр)

Пункт 7.2.1. Заменить слово: "Расчет" на "Расчетные".

Пункт 8.1.3. Исключить слово: "анкерных".

Пункт 8.3.9. Исключить слово: "анкерных".

Пункт 9.1.2. Исключить слова: "гибкими" и "и анкерами".

Пункт 9.2.2. Исключить слова: "и анкеров".

Приложение А. Исключить статус: "(справочное)".

Приложение Б. Исключить статус: "(справочное)".

Приложение В. Исключить статус: "(справочное)".

Приложение Г. Исключить статус: "(справочное)".

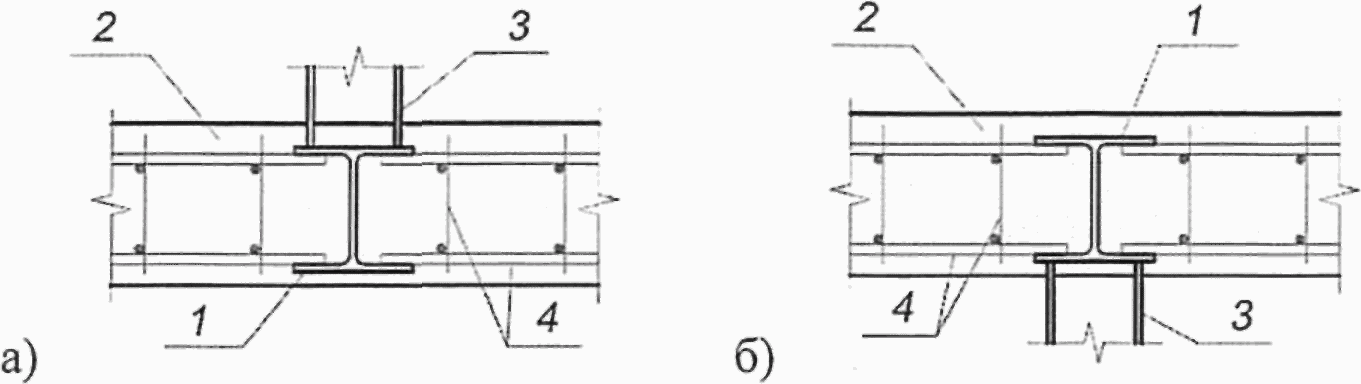

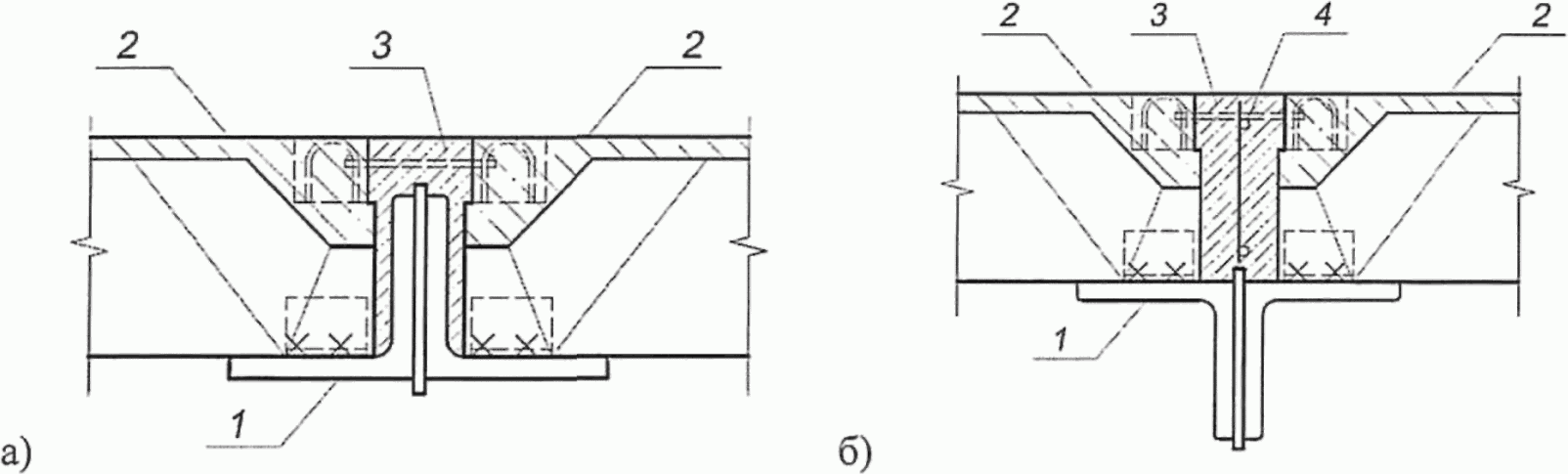

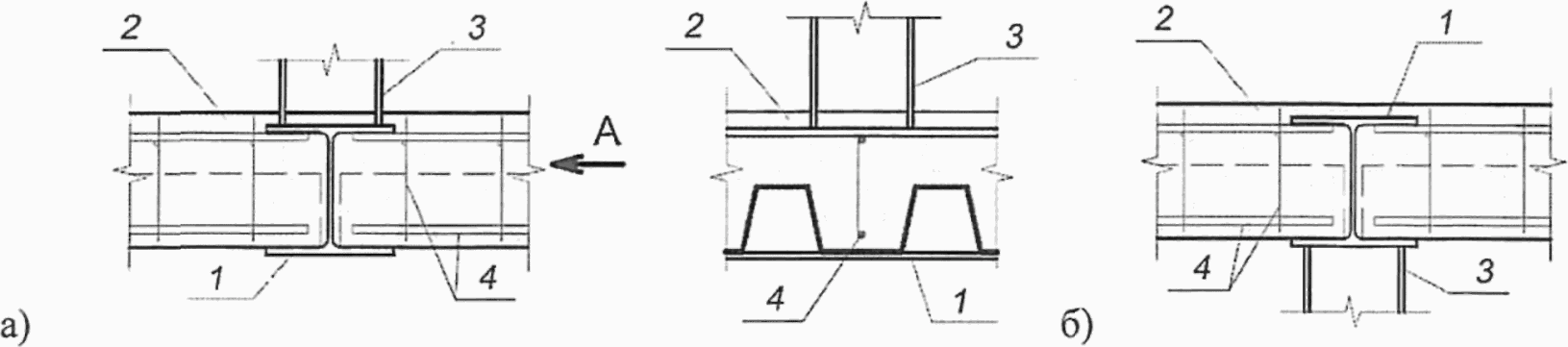

"Приложение Д (обязательное) Обобщенная расчетная диаграмма работы стали". Исключить.

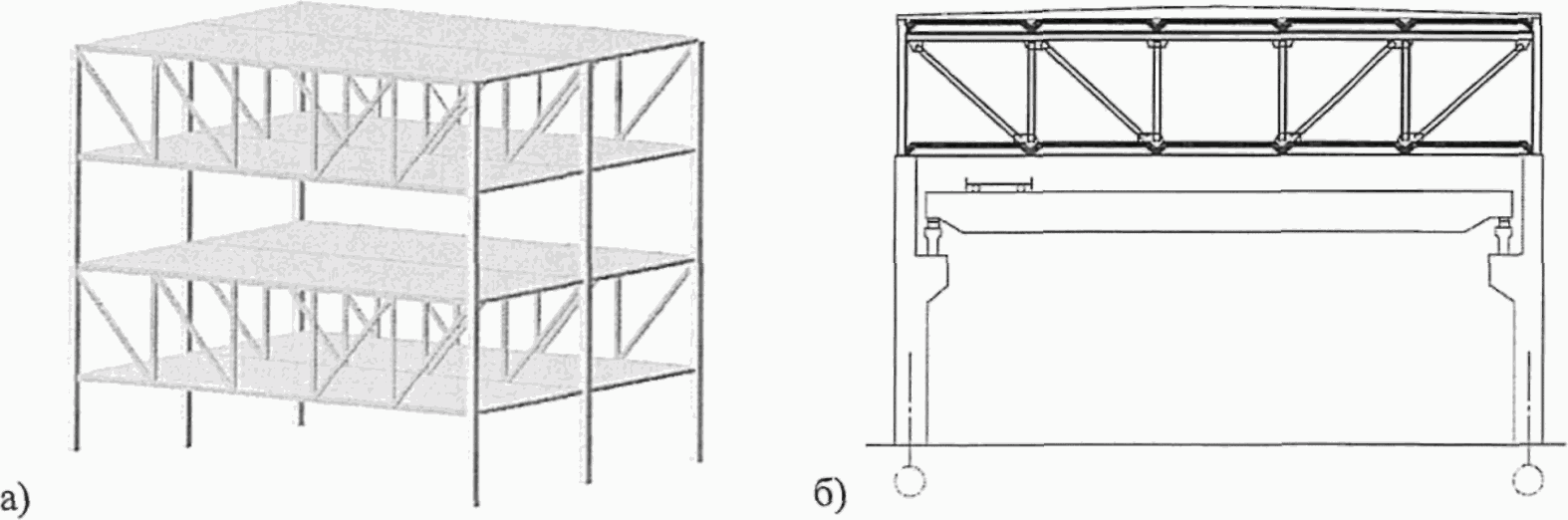

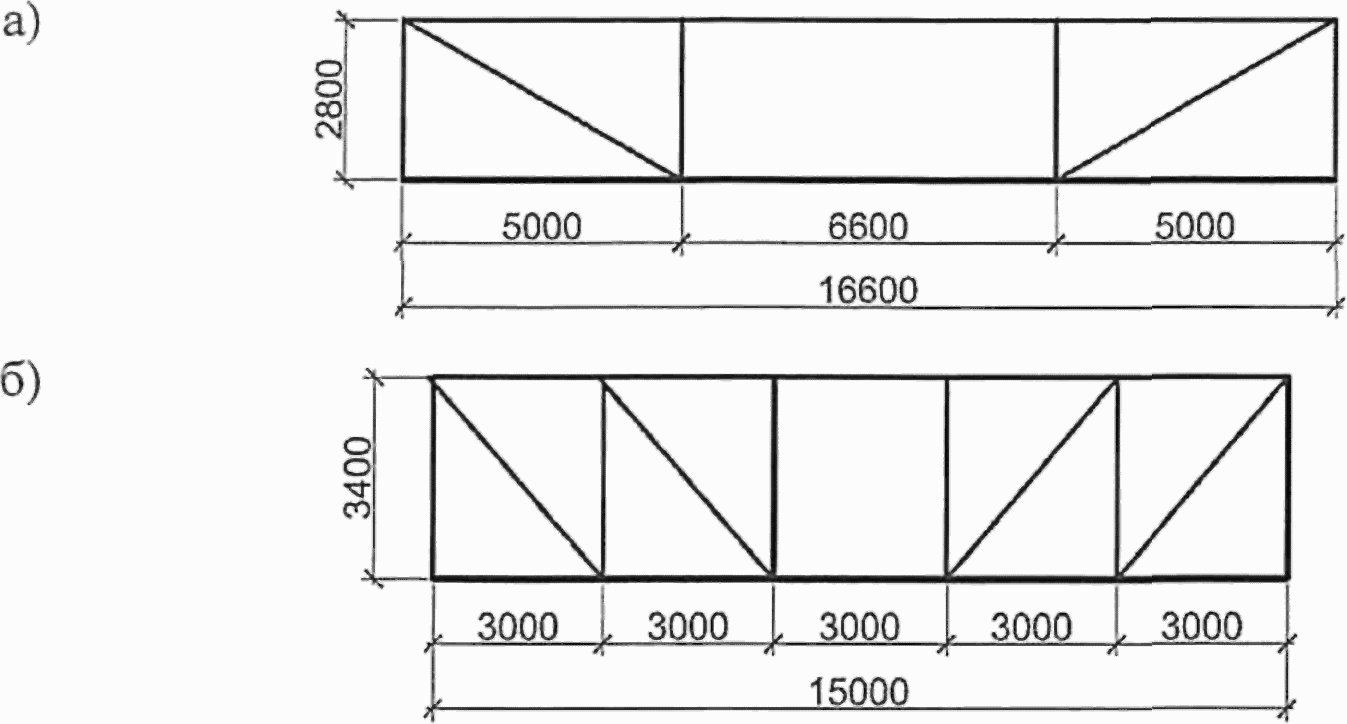

Дополнить приложением Е в следующей редакции: "Приложение Е Пространственно-армированные сталежелезобетонные блок-секции".

Второй абзац. Заменить слова: "НИУ МГСУ:" на "НИУ МГСУ, АО "ЦНИИПромзданий":".

Третий абзац. Заменить слова: "(НИУ МГСУ)." на "(НИУ МГСУ), д-р техн. наук В.В. Гранев, д-р техн. наук Э.Н. Кодыш, д-р техн. наук Н.Н. Трекин, канд. техн. наук Н.Г. Келасьев, инженер И.А. Терехов (АО "ЦНИИПромзданий").".

Сноска. После слов "не выше" заменить "40 °C" на "50 °C".

Дополнить нормативными ссылками в следующей редакции:

"ГОСТ 28042-2013 Плиты покрытий железобетонные для зданий и сооружений. Технические условия";

"ГОСТ Р 57837-2017 Двутавры стальные горячекатаные с параллельными гранями полок. Технические условия";

"СП 294.1325800.2017 Конструкции стальные. Правила проектирования.".

ГОСТ 8829-94 Изделия строительные железобетонные и бетонные заводского изготовления. Методы испытаний нагружением. Дополнить словами: ". Правила оценки прочности, жесткости и трещиностойкости".

ГОСТ 30247.0-94 (ИСО 834-75) Конструкции строительные. Методы испытаний на огнестойкость. Дополнить словами: ". Общие требования".

СП 43.13330.2012 "СНиП 2.09.03-85 Сооружения промышленных предприятий". Дополнить словами: "(с изменением N 1)".

СП 63.13330.2012 "СНиП 52-01-2003 Бетонные и железобетонные конструкции. Основные положения" (с изменениями N 1, N 2). Заменить слова: "N 2)" на "N 2, N 3)".

СП 70.13330.2012 "СНиП 3.03.01-87 Несущие и ограждающие конструкции". Дополнить словами: "(с изменениями N 1, N 3)".

СП 122.13330.2012 "СНиП 32-04-97 Тоннели железнодорожные и автодорожные". Дополнить словами "(с изменением N 1)".

СП 131.13330.2012 "СНиП 23-01-99 Строительная климатология" (с изменением N 1) Заменить слова: "изменением N 1)" на "изменениями N 1, N 2)".

Заменить обозначения ссылочных документов:

"ГОСТ Р 52246-2004" на "ГОСТ Р 52246-2016";

"СП 14.13330.2014 "СНиП II-7-81* Строительство в сейсмических районах" (с изменением N 1)" на "СП 14.13330.2018 "СНиП II-7-81* Строительство в сейсмических районах";

"СП 16.13330.2011 "СНиП II-23-81* Стальные конструкции" (с изменением N 1)" на "СП 16.13330.2017 "СНиП II-23-81* Стальные конструкции" (с изменением N 1)";

"СП 20.13330.2011 "СНиП 2.01.07-85* Нагрузки и воздействия" на "СП 20.13330.2016 "СНиП 2.01.07-85* Нагрузки и воздействия" (с изменением N 1)".

Исключить ссылки:

"ГОСТ 27772-2015 Прокат для строительных стальных конструкций. Общие технические условия";

"СП 48.13330.2011 "СНиП 12-01-2004 Организация строительства".

Пункт 3.2. Исключить слова: "и анкеров (в том числе на колоннах)".

После слов "с круглой головкой" дополнить словами: ", гибких уголковых упоров".

Пункт 3.3. Заменить слово: "анкерных" на "гибких".

Рисунок 4.1. Подпись к обозначению "4". Заменить слово: "анкер" на "упор".

Рисунок 4.2. Подпись к обозначениям "а)", "б)", "в)". Исключить слова: "анкерных".

Подпись к обозначениям "з)", "и)". Исключить слова: "анкерные".

Рисунок 4.3. Подпись к обозначению "5". Исключить слово: "анкерный".

Подраздел 4.1. Последний абзац. Изложить в новой редакции:

"- трубобетонные конструкции с внешней стальной оболочкой в виде круглой трубы с ядром подразделяются:

- по типу сечений:

- с бетонным ядром (неармированное),

- с железобетонным ядром (бетонное, армированное стержневой арматурой);

- по способу изготовления оболочки круглых труб:

- бесшовные,

- электросварные (прямошовные и спиральношовные),

- полистовой сборки.

Типы сечений трубобетонных конструкций показаны на рисунке 4.4.".

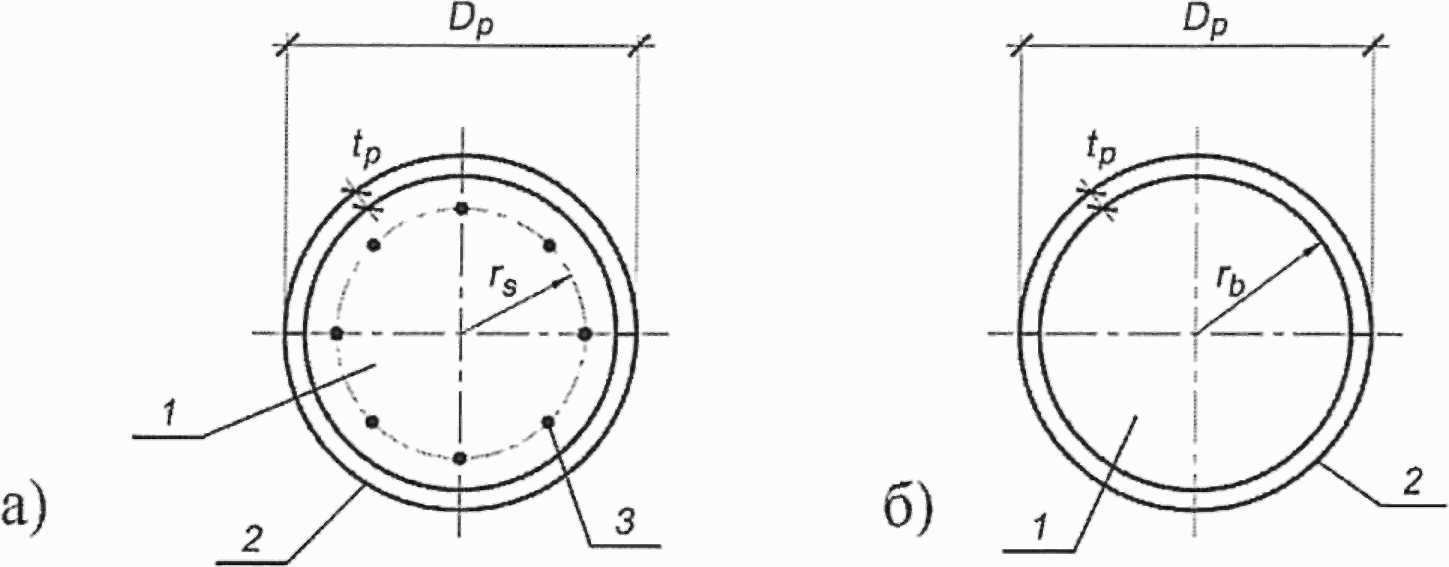

Рисунок 4.4 и подрисуночная подпись. Изложить в новой редакции:

"

а) с железобетонным ядром (бетонным ядром, армированным стержневой арматурой); б) с бетонным ядром.

Дополнить подраздел 4.1 абзацем в следующей редакции:

"Рекомендации по применению сталежелезобетонных конструкций в составе пространственно-армированных блок-секций приведены в приложении Е.".

Пункт 4.2.9. Заменить ссылку: "СП 16.13330.2011" на "СП 16.13330.2017".

Пункт 4.2.10. После слов "выше плюс" заменить "40 °C" на "50 °C".

Пункт 4.3.1. Второй абзац. После слов "стали и арматуре" исключить слово: "вплоть".

Второй абзац. Дополнить предложениями в следующей редакции:

"Усилия и напряжения в статически неопределимых конструкциях и системах допускается определять в предположении упругой работы сталежелезобетонных элементов. При этом влияние физической нелинейности рекомендуется учитывать путем корректировки результатов линейного расчета на основе данных экспериментальных исследований, нелинейного моделирования, результатов расчета аналогичных объектов и экспертных оценок.".

Пункт 4.3.5. Третий абзац. Заменить ссылку: "СП 16.13330.2011 (6.2)" на "СП 16.13330.2017 (6.1)".

Четвертый абзац. Заменить ссылку: "СП 16.13330.2011" на "СП 16.13330.2017".

Подпункт 4.4.4.1. После слова "опоры;" дополнить перечислением в следующей редакции:

"- сечения с нулевым моментом;".

Подпункт 4.4.4.7. Исключить.

Пункт 5.3.1. Заменить ссылку: "СП 16.13330.2011" на "СП 16.13330.2017".

Пункт 5.3.2. Исключить.

Подпункт 6.1.1.2. Последний абзац. Исключить слова ", разработанных и утвержденных в установленном порядке с участием предприятия - изготовителя профилированных стальных листов".

Подпункт 6.1.1.5. Первый абзац. После слов "профилированного настила" дополнить словом "от".

Подпункт 6.1.2.1. Третий абзац. Изложить в новой редакции:

"При установке над опорами плиты расчетной стержневой арматуры усилия в плите определяются, как в неразрезной железобетонной конструкции, допускающей перераспределение моментов с учетом требований по трещиностойкости согласно СП 63.13330.".

Пятый абзац. После слов "расчет на образование и раскрытие" исключить слова: "нормальных и наклонных".

Подпункт 6.1.2.2. Дополнить перед первым абзацем абзацами в следующей редакции:

"Расчет по прочности нормальных сечений сталежелезобетонных элементов следует проводить на основе нелинейной деформационной модели аналогично СП 63.13330.2012 (8.1.20 - 8.1.30), учитывая работу стального настила. Напряжения в настиле при сжатии или растяжении следует определять по СП 16.13330.

Допускается проводить расчет на основе предельных усилий, приведенный ниже."

Третий абзац. Заменить слова: "приложением Д" на "СП 16.13330.2017 (раздел 6)".

Подпункт 6.1.2.3 Наименование пункта изложить в новой редакции:

"6.1.2.3 Расчет прочности плиты по наклонным сечениям на действие поперечных сил".

Формула (6.18). Изложить в новой редакции: .

Экспликация к формуле (6.19). Второй член. Заменить слово: "бетоном." на "бетоном;". Дополнить третьим членом экспликации: "Q_sw - поперечное усилие, воспринимаемое поперечной арматурой, при ее наличии.".

Дополнить пункт 6.1.2.3 абзацами в следующей редакции:

"Поперечное усилие, воспринимаемое поперечной арматурой Q_sw, определяется по формуле

где R_sw, A_sw, s_w - расчетное сопротивление, площадь и шаг поперечной арматуры соответственно.

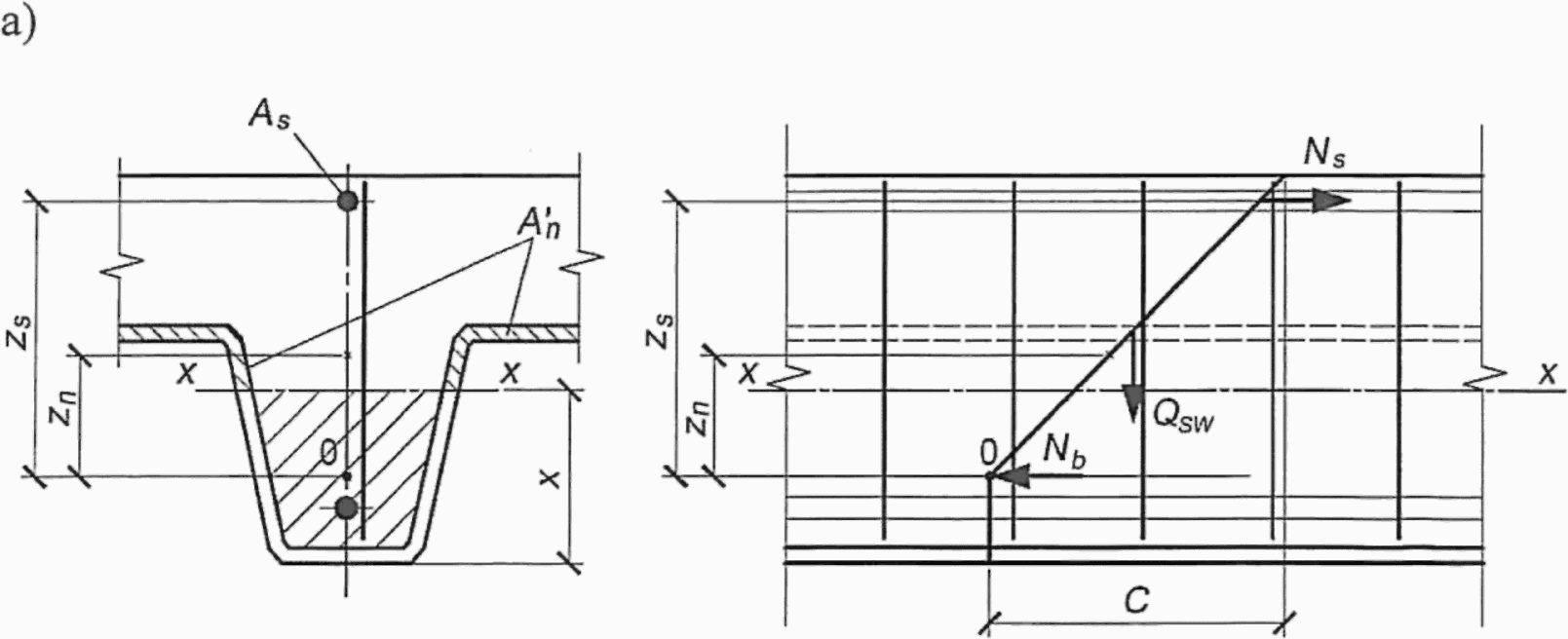

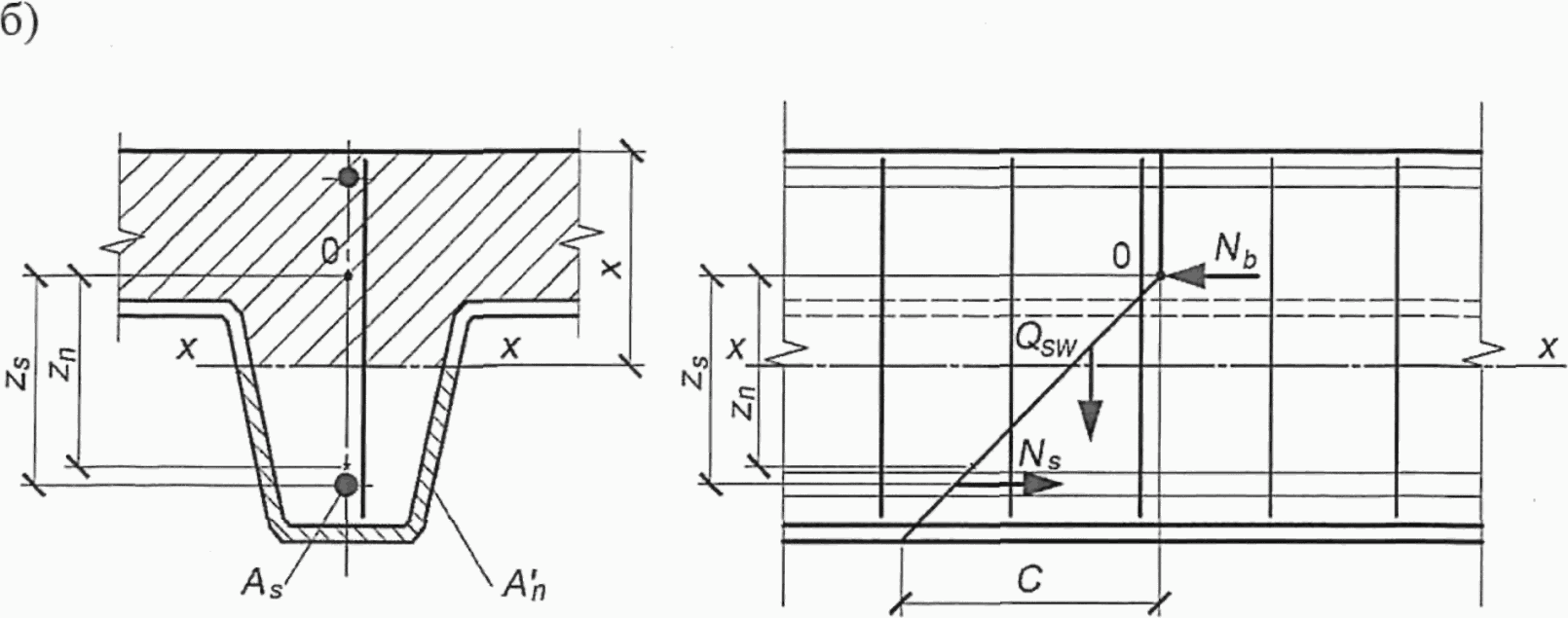

Расчет прочности плиты по наклонным сечениям на действие моментов (рисунок 6.8а) производится из условия

где M - момент в наклонном сечении с длиной проекции C на продольную ось элемента, определяемый от всех внешних сил, расположенных по одну сторону от рассматриваемого наклонного сечения, относительно оси, проходящей через точку приложения равнодействующей усилий в сжатой зоне и перпендикулярной плоскости действия изгибающего момента;

M_n, M_s, M_sw - моменты относительно той же оси соответственно от усилий N_n в растянутом настиле, N_s в стержневой растянутой арматуре и Q_sw в поперечной арматуре, пересекающие наклонное сечение.

Момент M_n определяется по формуле

где A'_n - площадь сечения растянутого участка настила, пересекающего наклонное сечение;

z_n - расстояние от центра тяжести растянутой части настила до указанной выше оси.

Момент M_s определяется по формуле

где z_s - расстояние от стержневой растянутой арматуры до указанной выше оси.

Момент M_sw определяется по формуле

где Q_sw - определяется по формуле (6.21а).

Подпункт 6.1.2.4 Экспликация к формуле (6.23). Второй член экспликации "T_an". Исключить слово: "анкерных".

Рисунок 6.9. Пояснение к обозначению "2". Заменить слово: "анкер" на "упор".

Абзац перед формулой (6.24). Заменить слово: "анкеров" на "упоров".

Экспликация к формуле (6.27). Второй член экспликации . Заменить слово: "анкера" на "упора".

Экспликация к формуле (6.27). Дополнить абзацем в следующей редакции:

"Сопротивление сдвигу гибких упоров в виде уголков следует принимать по НД.".

Последний абзац. Заменить слово: "анкеров" на "упоров".

Подпункт 6.1.2.7. Экспликация к формуле (6.35). Первый член экспликации . Заменить слово: "анкера" на "упора".

Экспликация к формуле (6.36). Первый член экспликации "n_an". Заменить слова: "анкерных стержней" на "стержневых упоров".

Подпункт 6.2.4.1. Первое предложение. После слов: "следует рассчитывать на" дополнить словом "продольные". Заменить обозначение "S_g" на "S_Q".

Заменить слова: "примыкающей ванты или раскоса" на "примыкающих элементов".

Второе предложение. После слов "кроме того, на" дополнить словом "концевые". После слов: "отрывающие усилия" дополнить обозначением "S_ab".

Подпункт 6.2.4.2. Экспликация к формуле (6.63). Первые члены экспликации . Дополнить словами: "для сдвигающих усилий от воздействий из 6.2.4.1".

Подпункт 6.2.4.3. Последний абзац. Заменить слова: "a_e (формулу (6.64))" на "a_b = 0,024(h + b_sl)".

Подпункт 6.2.4.4. Четвертый абзац. После слов "- при наклонных" заменить слово: "анкерах" на "упорах"; после слов "из условий работы" заменить слово: "анкера" на "упора".

Последний абзац. Заменить слово: "строения." на "строения;".

Дополнить пункт абзацем в следующей редакции:

"- при гибких уголковых упорах согласно 9.1.2.1.".

Подпункт 6.2.4.5. Исключить.

Подпункт 6.2.4.6. Дополнить абзацем в следующей редакции:

"Прочность прикрепления уголковых упоров стальной части на дюбелях определяется в НД."

Подпункт 6.2.4.7. После слов "объединения жестких" исключить слово "упоров";

после слов "и наклонных" заменить слово: "анкеров" на "упоров";

в конце подпункта исключить слова: "и анкеров".

Пункт 7.1.3. Заменить ссылку: "СП 16.13330.2012" на "СП 16.13330.2017".

Пункт 7.2.1. Наименование пункта. Заменить слово: "Расчет" на "Расчетные".

Подпункт 7.2.2.9. Формула (7.14б). Изложить в новой редакции:

Подпункт 7.2.2.22. Экспликация к формуле (7.39). Второй член экспликации . Заменить значение: "1,5" на "1,0".

Подпункт 8.1.1.1. Исключить слова: ", над верхним концом анкерного упора - не менее 20 мм".

Подпункт 8.1.1.2. Первый абзац. После слов "от 4,8 до" заменить число: "5,5" на "6,3".

Второй абзац. После слов "диаметром от" заменить число: "4,5" на "3,5".

Подпункт 8.1.2.3. После слов "прокатки, и" исключить слово "анкерных".

Пункт 8.1.3. Наименование пункта. Исключить слово "анкерных".

Подпункт 8.1.3.1. После слова "располагаются" исключить слово "анкерные".

Подпункт 8.1.3.2. Первый абзац. После слов: "от стержневого" заменить слово: "анкера" на "упора"; после слова "диаметр" заменить слово: "анкера" на "упора"; после слов "между осями" заменить слово: "анкеров" на "упоров".

Второй абзац. После слова "стержневых" заменить слово: "анкеров" на "упоров".

Подпункт 8.1.3.4. Дополнить подпункт предложением в следующей редакции: "Допускается изменять краевые и продольные межосевые расстояния между уголковыми упорами на основании НД.".

Подпункт 8.1.3.5. После слова "стержневого" заменить слово: "анкера" на "упора (для стержневых упоров)".

Рисунок 8.1. Подпись к обозначению "1". Заменить слово: "анкер" на "упор".

Пункт 8.2.3. Второе предложение. После слов: "объединение упорами" исключить слова: "и анкерами".

Четвертое предложение. После слов: "устройство упоров" исключить слова "и анкеров".

Пункт 8.2.4. Заменить слова: "не превышать" на "шаг не должен превышать".

Пункт 8.2.5. Последнее предложение.

После слов "объединении с наклонными" заменить слово: "анкерами" на "упорами"; после слов "постановка наклонных" заменить слово: "анкеров" на "упоров"; после слов "сочетание наклонных" заменить слово: "анкеров" на "упоров".

Подпункт 8.3.8.3. Заменить ссылку "СП 16.13330.2011" на "СП 16.13330.2017".

Пункт 8.3.9. Наименование пункта. Исключить слово: "анкерных".

Подпункт 8.3.9.1. После слов "1,5 диаметра стержневого" заменить слово: "анкера" на "упора"; после слов "жесткой арматуры и" заменить слово: "анкером" на "упором"; после слов "(при расположении" заменить слово: "анкеров" на "упоров".

Подпункт 8.4.3.1. Первый абзац. После слов "должны быть установлены" заменить слова: "анкерные устройства" на "упоры".

Второй абзац. Второе предложение. Заменить слова: "Анкерные устройства" на "Упоры".

Третий абзац. Заменить слова: "Анкерные устройства" на "Упоры".

Четвертый абзац. Заменить слова: "Анкерные устройства" на "Упоры".

Пятый абзац. Пятое предложение. После слов "Число приваренных" заменить слова: "анкерных конструкций" на "упоров".

Шестое предложение. Заменить слова: "анкерных устройств" на "упоров".

Подпункт 8.4.3.2. Первый абзац. После слов "по расчету число" заменить слова: "анкерных устройств" на "упоров". После слов "на смятие под" заменить слова "анкерным устройством" на "упором".

Второй абзац. После слов "Нагрузка на" заменить слово: "анкер" на "упор".

Второй абзац. Первое перечисление. Заменить знак: "." на ";".

Второе перечисление. Заменить слова: "анкерные устройства" на "упоры".

Третье перечисление. Заменить слова: "анкерное устройство жесткое" на "упор жесткий"; "анкера" на "упора" (восемь раз); после слов "В случае, если" заменить слово: "анкеры" на "упоры".

Пятое перечисление. После слов "восприняты всеми" заменить слово: "анкерами" на "упорами"; после слов "распределяются между" заменить слово: "анкерами" на "упорами".

Шестое перечисление. После слов "быть воспринят" заменить слово: "анкерами" на "упорами"; после слов "противоположных рядов" заменить слово: "анкеров" на "упоров". Последнее предложение. После слова "Все" заменить слово: "анкеры" на "упоры".

Седьмое перечисление. После слова "нагруженных" заменить слово: "анкеров" на "упоров".

Подпункт 8.4.3.3. После слов "не устанавливать" заменить слова: "анкерные устройства" на "упоры".

Рисунок 8.2. Подпись к обозначению "1". Заменить слово: "анкера" на "упора".

Подпись к обозначению "2". Заменить слово: "анкер" на "упор".

Пункт 8.5.4. Дополнить слово "уголковые" словом: "гибкие". Исключить слова: "по ГОСТ 14918".

Подпункт 9.1.1.1. После слов "с длиной основания" заменить буквенное обозначение: "a_e" на "a_i". Исключить слова: "вычисленной по формуле (6.64),".

Формула (9.1). Знаменатель. Заменить обозначение: "a_e" на "a_i".

Дополнить пункт 9.1.1 подпунктом 9.1.1.3 в следующей редакции:

"9.1.1.3 Сдвигающее усилие S_h, приходящееся на один упор на i-м расчетном участке, определяется по формуле

где S_Q,i, S_N,i - сдвигающие усилия, определенные по 6.2.4.2 для i-го участка;

n_i - количество упоров на i-м расчетном участке.".

Пункт 9.1.2. Исключить из наименования пункта слова: "гибкими" и "и анкерами".

Подпункт 9.1.2.1. После слов "приходящееся на один" исключить слово: "гибкий".

Формула (9.6). Абзац после формулы. Заменить слово: "Для" на "для".

Экспликация к формуле (9.7). Четвертый член "d_an". Исключить слова: "или анкера".

Шестой член экспликации "R_b, R_y, ". Заменить подпункт: "6.2.1.3" на "6.1.2.3;".

Дополнить подпункт 9.1.2.1 абзацем в следующей редакции:

"- для гибких уголковых упоров P_rd принимается на основании НД.".

Дополнить подпункт 9.1.2.1 подпунктом 9.1.2.1а в следующей редакции:

"9.1.2.1а При устройстве плиты по профилированному настилу необходимо учитывать снижение несущей способности гибких упоров на сдвиг P_rd в зависимости от ориентации профилированного настила относительно стальной балки. Для стад-болтов и уголковых упоров снижение несущей способности учитывается умножением несущей способности на сдвиг P_rd на понижающий коэффициент k_t или k_l:

k_t - понижающий коэффициент при расположении гофр настила поперек балок, равный:

при h_n >= 85 мм и b₀ > h_nk_t = 1;

при h_n < 85 мм и b₀ >= h_n

где n_r - количество упоров в одном гофре, принимается равным:

1, если в каждой гофре установлен 1 упор,

2, если в каждой гофре установлено 2 упора и более,

b₀, h_n - ширина полки и высота гофра настила (см. рисунок 5.1),

h_an - полная высота упора (принимается равным не более h_n + 75 мм);

k_l - понижающий коэффициент при расположении гофр настила вдоль балок, равный:

при ;

при

Допускается применять иные понижающие коэффициенты на основании НД.".

Подпункт 9.1.2.2. Первый абзац.

После слов "один наклонный" заменить слово: "анкер" на "упор".

После слов "ветвь петлевого" заменить слово: "анкера" на "упора".

Экспликация к формуле (9.9). Первый член экспликации "A_an". Заменить слова: "стержня анкера или ветви анкера" на "стержня упора или ветви упора".

Второй член экспликации . Заменить слово: "анкера" на "упора".

Второй абзац. Заменить слово: "анкеров" на "упоров". После слов "горизонтальной проекцией" заменить слово: "анкера" на "упора".

Третий абзац. После слов "сжатыми наклонными" заменить слово: "анкерами" на "упорами".

Подпункт 9.1.2.3. После слов "с помощью наклонных" заменить слово: "анкеров" на "упоров".

После слов "приходящееся на один" заменить слово: "анкер" на "упор".

После слов "одну ветвь петлевого" заменить слово: "анкера" на "упора".

Подпункт 9.1.2.4. После слов "или вертикальные" заменить слово: "анкеры" на "упоры".

После слов "усилия в наклонных" заменить слово: "анкерах" на "упорах".

После слов "а в вертикальных" заменить слово: "анкерах" на "упорах".

После слов "достаточность сечения" заменить слово: "анкера" на "упора".

Дополнить пункт 9.1.2 подпунктами 9.1.2.5, 9.1.2.6 в следующей редакции:

"9.1.2.5 Расчет конструкции объединения на жестких упорах следует выполнять из условия

где S_h - сдвигающее усилие, приходящееся на один упор при расчете по прочности;

A_b,dr - площадь поверхности смятия бетона упором.

При сборной железобетонной плите и расположении упоров в проемах плиты расчетное сопротивление R_b следует принимать по классу бетона плиты, а толщину подливки не включать в площадь смятия. При расположении упоров в продольных швах плиты площадь смятия следует учитывать полностью, а расчетные сопротивления - принимать по классу бетона замоноличивания швов.

Если жесткие упоры расположены в железобетонном ребре или вуте, предельные значения S_h следует уменьшать, умножая правые части формулы (9.9а) на 0,9 при 1,5b_dr >= b_rib > 1,3b_dr и на 0,7 при b_rib <= 1,3b_dr, где b_dr - ширина площади смятия бетона упором, b_rib - ширина ребра или вута на уровне центра тяжести расчетной площади смятия бетона упором.

9.1.2.6 Расчет упоров на концевое отрывающее усилие S_ab выполняется по СП 16.13330 как для конструкции, работающей на растяжение.".

Пункт 9.2.1. Заменить ссылку: "СП 16.13330.2011" на "СП 16.13330.2017".

Пункт 9.2.2. Наименование пункта. Исключить слова: "и анкеров".

Исключить статус "(справочное)".

Подраздел "Усилия, коэффициенты работы от внешних нагрузок и воздействий, напряжения в поперечном сечении элемента"

Обозначение . Заменить слово "анкера" на "упора".

Обозначение S_N. Заменить слова "примыкающей ванты или раскоса" на "примыкающих элементов".

Обозначение "S_q". Заменить "S_q" на "S_Q".

Обозначение "T_an". Исключить слово: "анкерных".

Обозначение k₁. Заменить слово: "настила." на "настила;".

Дополнить подраздел коэффициентами k_l и k_t в следующей редакции:

"k_l - понижающий коэффициент при расположении гофр настила вдоль балок;

k_t - понижающий коэффициент при расположении гофр настила поперек балок.".

Подраздел "Характеристики материалов"

Обозначение . Заменить слово: "анкера" на "упора".

Обозначение "R_yn". Заменить слово: "стали." на "стали;".

Дополнить подраздел обозначением R_sw в следующей редакции:

"R_sw - расчетное сопротивление поперечной арматуры растяжению.".

Подраздел "Геометрические характеристики"

Обозначение "A_an". Изложить в новой редакции:

"A_an - площадь поперечного сечения упора или ветки упора;".

Дополнить после обозначения "A_st" обозначением "A_sw" в следующей редакции:

"A_sw - площадь поперечного сечения поперечной арматуры;".

Дополнить после обозначения "a, a'" обозначением "a_i" в следующей редакции: "a_i - длина i-го расчетного участка;".

Обозначение "d_an". Заменить слово: "анкера" на "упора".

Обозначение "n_an". Заменить слова: "анкерных стержней" на "стержневых упоров".

Дополнить подраздел после обозначения "r_p" обозначением "s_sw" в следующей редакции:

"s_sw - шаг поперечной арматуры;".

Обозначение "t_an". Заменить слово: "анкеров" на "упоров".

Исключить статус: "(справочное)".

Исключить статус: "(справочное)".

Пункт В.2. Первый абзац. Исключить слово: "анкерных".

Исключить статус: "(справочное)".

Формула (Г.8). Изложить в новой редакции:

Приложение Д. Исключить.

Дополнить свод правил приложением Е в следующей редакции:

Е.1 Основными несущими конструкциями пространственно-армированных блок-секций являются металлические фермы с параллельными поясами и редкой решеткой (рисунок Е.1).

Е.2 Нижние и верхние пояса ферм работают совместно с перекрытиями, образуя сталежелезобетонные конструкции. Узловые сопряжения перекрытий с поясами должны обеспечивать их совместную работу. В средней панели фермы располагают проем, ширина которого определяется в зависимости от функционального назначения здания с учетом противопожарных требований (рисунок Е.2). Высота фермы назначается исходя из необходимой нормативной высоты этажа.

Е.3 Колонны, которые могут быть использованы в качестве крайних стоек фермы, рекомендуется принимать двутаврового сечения, из прямоугольных труб или трубобетонными.

Е.4 Варианты перекрытий: монолитное по несъемной опалубке по профилированному настилу или инвентарной опалубке; сборное с применением железобетонных плит.

Е.5 В монолитном варианте перекрытия рекомендуется использовать ферму с поясами из двутавров типа К или Ш по ГОСТ Р 57837 и решеткой из прямоугольных гнутосварных профилей.

При применении монолитного перекрытия по несъемной (рисунок Е.3) и инвентарной опалубке (рисунок Е.4) необходимо соблюдать требования СП 63.13330.2012 (раздел 10).

Е.6 В сборном варианте перекрытия рекомендуется использовать ферму, пояса и решетка которой выполняются из парных уголков. Шаг ферм определяется длиной плит. Сборное перекрытие рекомендуется выполнять из ребристых плит (рисунок Е.5), номенклатура рекомендованных плит приведена в ГОСТ 28042. Допускается применение многопустотных и ребристых плит, изготовленных по другим стандартам.

Примечания

1 В ГОСТ 28042 приведены ребристые плиты для покрытий с толщиной полки 30 (35) мм. При использовании указанных плит в перекрытии необходимо предусмотреть армированную стяжку.

2 Нагрузку от ребристых плит, приведенных в ГОСТ 28042, следует передавать в узлы ферм. Применение сборных железобетонных многопустотных и ребристых плит, передающих нагрузку на пояса по всей ширине плиты, необходимо учесть в расчете ферм.

Е.7 При проектировании ферм в составе пространственно-армированных сталежелезобетонных блок-секций необходимо соблюдать требования СП 16.13330, СП 294.1325800.2017 (раздел 15).".
