"Изменение N 1 ГОСТ 33325-2015 "Шум. Методы расчета уровней внешнего шума, излучаемого железнодорожным транспортом"
(принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 30.09.2019 N 122-П)

--------------------------------

<*> Дата введения в действие на территории Российской Федерации - 2020-02-01.

Содержание. Разделы 7, 9 исключить;

раздел 5. Заменить слово: "поездов" на "подвижного состава, поездов";

раздел 6. Наименование изложить в новой редакции: "6 Расчет шумовых характеристик потоков поездов в зависимости от категории подвижного состава, поездов, их длины, скорости и интенсивности движения";

дополнить наименованиями приложений В и Г:

"Приложение В (справочное) Неопределенность задания шумовых характеристик и расчета шума

Приложение Г (справочное) Руководство по методам расчета шума, излучаемого высокоскоростным железнодорожным подвижным составом при скоростях движения от 250 до 400 км/ч (поезда категории 5б)".

Введение дополнить абзацами:

"В приложении А приведены примеры расчета шумовых характеристик поездов.

В приложении Б приведен пример расчета максимального уровня звука поездов.

В приложении В приведены способы определения суммарной стандартной неопределенности расчета оцениваемых параметров шума.

В приложении Г приведено руководство по методам расчета шума, излучаемого железнодорожным транспортом при скоростях движения от 250 до 400 км/ч".

По всему тексту стандарта заменить слова: "поток железнодорожного транспорта" на "поток поездов".

Раздел 1. Второй, третий абзацы изложить в новой редакции:

"В настоящем стандарте приводятся расчеты при распространении звука по направлению ветра или при умеренной температурной инверсии ночью над землей.

Настоящий стандарт не регламентирует способы расчетов при распространении звука над водной поверхностью".

Раздел 2. Исключить ссылку: "ГОСТ 12.2.056-81 Система стандартов безопасности труда. Электровозы и тепловозы колеи 1520 мм. Требования безопасности";

ГОСТ 17187-2010 (IEC 61672-1:2002) дополнить знаком сноски - <1>;

дополнить сноской:

"--------------------------------

<1> В Российской Федерации действует ГОСТ Р 53188.1-2019 "Государственная система обеспечения единства измерений. Шумомеры. Часть 1. Технические требования";

ГОСТ 20444-2014. Заменить слово: "измерения" на "определения";

дополнить ссылками:

"ГОСТ 32203-2013 (ISO 3095:2005) Железнодорожный подвижной состав. Акустика. Измерение внешнего шума

ГОСТ 33321-2015 Железнодорожный подвижной состав. Устройства акустические сигнальные. Общие технические условия".

Раздел 3 изложить в новой редакции (кроме наименования):

"В настоящем стандарте применены термины по ГОСТ 33329, ГОСТ 31295.2, ГОСТ 31296.1 <1>, а также следующие термины с соответствующими определениями:

3.1 высокоскоростной железнодорожный подвижной состав: Моторные и немоторные вагоны, из которых формируется высокоскоростной железнодорожный подвижной состав, предназначенный для перевозки пассажиров и (или) багажа, почтовых отправлений со скоростью более 200 км/ч.

3.2

3.3 малошумный поезд: Поезд особой конструкции, разработанной с целью снижения излучаемого шума, включающей в себя полностью или частично: малошумный токоприемник, обтекаемую форму лобовой части локомотива или головного вагона, перекрытие межвагонного и подвагонного пространства, шумопоглощающие панели (с коэффициентом звукопоглощения не менее 0,3) на фальшбортах и на дне поезда, вибродемпфирующие накладки на колеса, вспомогательное оборудование (вентиляционные установки и др.) в шумозащитном исполнении или другие апробированные технические решения по снижению уровня шума.

3.4 малошумный токоприемник: Токоприемник особой конструкции с обтекаемой формой, разработанной с целью снижения излучаемого аэродинамического шума.

3.5

3.6

3.7 поток поездов: Совокупность поездов, осуществляющих движение по железнодорожным путям в соответствии с установленным графиком движения.

3.8 скоростной железнодорожный подвижной состав: Локомотивы, вагоны пассажирские, моторвагонный подвижной состав, предназначенные для обеспечения осуществления перевозок со скоростью движения в интервале от 141 до 200 км/ч включительно.

3.9

Пункт 4.1. Пятое перечисление исключить;

шестое, седьмое перечисления изложить в новой редакции:

"- часовые эквивалентные уровни звукового давления L_eq25,1h;

- эквивалентные за время оценки L_eq25,k уровни звукового давления в октавных полосах со среднегеометрическими частотами от 63 до 8000 Гц, определяемые на расстоянии 25 м от оси ближнего железнодорожного пути на высоте 1,5 м над уровнем головки рельса при скоростях движения подвижного состава до 250 км/ч включительно и на высоте 3,5 м - при скоростях движения подвижного состава более 250 км/ч".

Пункт 4.2. изложить в новой редакции:

"4.2 Шумовыми характеристиками отдельных поездов являются:

- эквивалентный уровень звука L_i,Aeq25;

- максимальный уровень звука L_i,Amax25;

- эквивалентные уровни звукового давления L_i,eq25.

Шумовые характеристики отдельных поездов определяют в зависимости от категории, длины поезда и скорости его движения.

В расчет принимают коррекции на тип пути, конструкцию поезда, прохождение кривых участков и железнодорожных мостов.

Шумовые характеристики потоков поездов при скоростях движения до 250 км/ч включительно определяют в соответствии с ГОСТ 20444 на расстоянии 25 м от оси ближнего железнодорожного пути на высоте 1,5 м над уровнем головки рельса. В случае расположения железнодорожного пути в выемке шумовые характеристики потоков поездов определяют на бровке выемки на высоте 1,5 м над уровнем бровки. Акустический центр источника шума качения принимают на высоте 0,5 м над уровнем головки рельса.

Основные положения методов расчета шума, излучаемого железнодорожным транспортом при скоростях движения поездов от 250 до 400 км/ч, приведены в приложении Г".

Пункт 4.5. Заменить слова: "с руководством по выражению неопределенности измерений [1] <2>" на "с [1] - [3]";

сноску <2> - исключить.

Раздел 5 изложить в новой редакции:

Категории подвижного состава, поездов, для которых рассчитывают шумовые характеристики, приведены в таблице 1.

Раздел 6 изложить в новой редакции:

6.1.1 Эквивалентный уровень звука L_i,Aeq25, создаваемого отдельными поездами i-й категории на расстоянии 25 м от оси ближнего магистрального железнодорожного пути, вычисляют по формулам:

для пассажирских поездов (категория 1):

для грузовых поездов (категория 2):

для моторвагонного подвижного состава (категория 3):

для подвижного состава категории 4 и подвижного состава категории 5а:

где v_1,2,3,4,5а - скорость движения поезда категорий 1, 2, 3, 4, 5а, км/ч;

l_1,2,3,4,5а - длина поезда категорий 1, 2, 3, 4, 5а, м.

При отсутствии конкретных данных допускается принимать следующие расчетные длины поездов:

Примечания

1 Формулы (1) - (4) получены по расчетам линейной регрессии для результатов измерений шума при прохождении 56 поездов категории 1 длиной от 175 до 500 м, 59 поездов категории 2 длиной от 506 до 1188 м, 139 поездов категории 3 длиной от 176 до 264 м и 37 поездов категории 4 и категории 5а длиной 250 м.

2 Звуковые сигналы применяют на железнодорожном транспорте только в случае необходимости предотвращения аварийной ситуации, поэтому учитывать данный источник для расчета эквивалентного уровня звука нецелесообразно.

3 Эквивалентные уровни звука поездов категории 5а, рассчитанные по формуле (4), могут быть уменьшены на 3 дБ (дБA), если рассматриваемые поезда являются малошумными.

6.1.2 Для учета характера пути к рассчитанным по формулам (1) - (4) значениям L_i,Aeq25 прибавляют следующие коррекции:

- коррекция на тип пути, дБA, принимаемая по таблице 2;

- коррекция на радиус криволинейных участков пути, дБA, принимаемая по таблице 3;

- коррекция на тип моста, дБA, принимаемая по таблице 4.

При наличии криволинейных участков железнодорожного пути в шумовую характеристику поездов вносят коррекцию в соответствии с таблицей 3.

При проходе поездом моста уровень излучаемого шума возрастает в зависимости от типа моста, что учитывают с помощью коррекции , дБA, по таблице 4.

6.1.3 Часовой эквивалентный уровень звука L_i,Aeq,1h,l потока поездов i-й категории, прошедших по рассматриваемому участку пути в течение l-го часа, вычисляют по формуле

где L_i,Aeq25,j,l - эквивалентный уровень звука, дБA, создаваемый на расстоянии 25 м от оси ближнего магистрального железнодорожного пути j-м поездом i-й категории, проходящим в течение l-го часа;

n_il - число поездов i-й категории, проходящих по рассматриваемому участку пути в течение l-го часа;

t_jil - время следования j-го поезда i-й категории по рассматриваемому участку пути в течение l-го часа, с.

Часовой эквивалентный уровень звука L_Aeq25,1h,l, создаваемый на расстоянии 25 м от оси ближнего магистрального железнодорожного пути потоками поездов железнодорожного транспорта всех категорий, прошедших по рассматриваемому участку пути в течение l-го часа, вычисляют по формуле

Эквивалентный уровень звука L_Aeq25,k за время оценки вычисляют по формуле

где T_k - время оценки, ч, принимаемое в соответствии с санитарными нормами, действующими на территории государства, принявшего стандарт <1>.

--------------------------------

<1> В Российской Федерации действуют СН 2.2.4/2.1.8.562-96 "Шум на рабочих местах, в помещениях жилых, общественных зданий и на территории жилой застройки".

Примечания

1 При определении дневного периода времени с 07:00 до 23:00 T_k составляет 16 ч (n_k = 16). При определении ночного периода времени с 23:00 до 07:00 T_k составляет 8 ч (n_k = 8).

2 При необходимости выделения вечернего времени следует рассматривать три временных интервала оценки шума за сутки в соответствии с требованиями национальных стандартов и нормативных документов, действующих на территории государства, принявшего стандарт <2>.

--------------------------------

<2> В Российской Федерации действует ГОСТ Р 53187-2008 "Акустика. Шумовой мониторинг городских территорий".

Все расчеты должны быть выполнены на основании графика движения поездов по рассматриваемому участку железной дороги на период проведения испытаний. Для этого необходимо учитывать суточную интенсивность движения поездов применительно для дневного и ночного времени суток.

При изменении интенсивности движения поездов на рассматриваемом участке железной дороги необходимо осуществлять его разделение на отрезки с равной интенсивностью движения поездов.

На многопутных участках железной дороги и при отсутствии данных по суточной интенсивности движения поездов применительно для дневного и ночного времени суток по каждому из них необходимо учитывать количество поездов, проходящих за оцениваемый период времени в обоих направлениях.

Пример расчета эквивалентных уровней звука представлен в приложении А.

6.2.1 Максимальный уровень звука L_i,Amax25, дБA, создаваемый поездами различных категорий на расстоянии 25 м от оси ближнего магистрального железнодорожного пути, рассчитывают по формулам:

- для поездов категории 1:

- для поездов категории 2:

- для поездов категории 3:

- для поездов категории 4 и 5а:

где v_i - скорость движения поезда i-й категории, км/ч;

i = 1, 2, 3, 4, 5а.

Примечания

1 В качестве модели источника звука, создающего максимальные уровни шума поезда, принята модель точечного источника, расположенного в месте возникновения шума качения (акустический центр источника шума принят на высоте 0,5 м над уровнем земляного полотна).

2 Формулы (8) - (11) получены по расчетам линейной регрессии для результатов измерений шума, указанных в примечании 1 к формулам (1) - (4). Коэффициент корреляции, показывающий меру линейной зависимости, составляет для поездов категории 1 - 0,77; для поездов категории 2 - 0,69; для поездов категории 3 - 0,69; для поездов категории 4 и категории 5а - 0,98.

3 Максимальные уровни звука поездов категории 5а, а также поездов категории 4, рассчитанные по формуле (11), могут быть уменьшены на 3 дБ (дБA), если рассматриваемые поезда являются малошумными.

6.2.2 Оценку уровней звука и уровней звукового давления, создаваемых поездами в случае подачи звуковых сигналов, следует проводить в соответствии с ГОСТ 33321 (раздел 4, приложение А) в части соблюдения требований к параметрам звуковых сигналов.

6.2.3 За максимальный уровень звука потока поездов, следующих по рассматриваемому участку пути за время оценки (день, k = d; ночь, k = n), принимают наибольший из средних максимальных уровней звука потоков поездов разных категорий, прошедших по рассматриваемому участку пути за время оценки,

где - средний максимальный уровень звука потока поездов категории i, прошедших по рассматриваемому участку за k-е время оценки, дБA, рассчитываемый по формуле

где L_i,Amax25j,k - максимальный уровень звука A, рассчитанный по формулам (8) - (11), при проходе j-го поезда категории i в k-м интервале оценки (день, k = d; ночь, k = n), дБA;

n_i,k - число проходов поездов категории i в k-м интервале оценки.

Пример расчета максимальных уровней звука представлен в приложении Б.

Эквивалентные уровни звукового давления L_i,eq25, дБ, в октавных полосах на расстоянии 25 м от оси ближнего магистрального железнодорожного пути для поездов i-й категории (i = 1, 2, 3, 4, 5а) определяют путем сложения соответствующего эквивалентного уровня звука L_i,eq25, дБA, вычисленного по 6.1, со значениями относительных спектров, приведенными в таблице 5.

--------------------------------

<1> В Российской Федерации действуют методические указания МУК 4.3.2194-07 "Контроль уровня шума на территории жилой застройки, в жилых и общественных зданиях и помещениях".

Раздел 7 исключить.

Подраздел 8.1 изложить в новой редакции:

"Расчетные точки выбирают по ГОСТ 23337 и ГОСТ 31296.2 (для учета вклада звука, отраженного от фасада здания, перед которым расположена расчетная точка), а для целей составления карт шума городских территорий - в соответствии с требованиями соответствующих национальных стандартов и нормативных документов, действующих на территории государства, принявшего стандарт <1>.

На площадках отдыха микрорайонов и групп жилых домов, на площадках детских дошкольных учреждений, на участках школ и больниц расчетные точки следует выбирать на ближайшей к оцениваемому участку железнодорожного пути границе площадки на высоте 1,5 м от поверхности земли. Если площадка частично находится в зоне звуковой тени от здания, сооружения или какого-либо другого экранирующего объекта и частично в зоне действия прямого звука, то расчетная точка должна находиться вне зоны звуковой тени.

На территории, непосредственно прилегающей к жилым домам и другим зданиям, в которых нормируются уровни проникающего шума, расчетные точки следует выбирать на расстоянии 2 м от фасада здания, обращенного в сторону оцениваемого участка железнодорожного пути, на высоте 1,5 м от поверхности земли.

Для проведения оценки эффективности шумозащитных мероприятий расчетные точки следует выбирать на расстоянии 2 м от ограждающих конструкций зданий, ориентированных на источник шума, на уровне середины окон первого и последнего этажей. В необходимых случаях расчетные точки могут быть выбраны на уровне других этажей.

Высоту расчетной точки от поверхности земли для составления карт шума выбирают в соответствии с ГОСТ 23337:

- на высоте 1,5 м - в зоне одноэтажной застройки и в зонах отдыха;

- на высоте 4,0 м - в зоне многоэтажной застройки";

сноску <1> изложить в новой редакции:

"--------------------------------

<1> В Российской Федерации действуют ГОСТ Р 53187-2008 "Акустика. Шумовой мониторинг городских территорий", СП 51.13330.2011 "Защита от шума. Актуализированная редакция СНиП 23-03-2003".

Пункт 8.2.2. Заменить ссылку: [1] <2> на [1];

сноску <2> исключить;

экспликацию к формуле (14) изложить в новой редакции:

"где L - оценочный уровень по 8.2.1, дБA (дБ);

k - коэффициент охвата; k = 1, что соответствует уровню доверия 84% для одностороннего интервала охвата;

- суммарная стандартная неопределенность, дБA (дБ), определяется по приложению В".

Подраздел 8.3 изложить в новой редакции:

"8.3.1 Оценку уровней шума проводят посредством сопоставления их с допустимыми уровнями, установленными в санитарных нормах, действующих на территории государства, принявшего стандарт <2>. При выполнении мониторинга шума в городах сопоставление проводят с предельными значениями национальных стандартов и нормативных документов, действующих на территории государства, принявшего стандарт <1>.

8.3.2 Требуемое снижение уровней шума по уровню звука и уровням звукового давления в октавных полосах частот следует определять для каждой расчетной точки по формуле

где L_р.т - оцениваемый параметр шума по 8.2;

L_доп - допустимый уровень звука, дБA, или уровень звукового давления, дБ.

8.3.3 При определении требуемого снижения также необходимо учитывать фоновые уровни шума на рассматриваемой территории";

заменить номера сносок: <3> на <2>;

сноски <4>, <5> исключить.

Пункт 8.4.1. Первый абзац изложить в новой редакции:

"8.4.1 Эквивалентный уровень звука и звукового давления в расчетной точке, создаваемый проходящим поездом категории i, рассчитывают по формуле

где L_i,eq25 - шумовая характеристика поезда категории i (i = 1, 2, 3, 4, 5а), определяемая по 6.1.1, 6.1.2, дБA (дБ);".

Пункт 8.4.2. Первый абзац изложить в новой редакции:

"8.4.2 Максимальный уровень звука в расчетной точке, создаваемый проходящим поездом категории i, рассчитывают по формуле

где L_i,Amax25 - шумовая характеристика поезда категории i (i = 1, 2, 3, 4, 5а), определяемая по 6.2.1, 6.2.2, дБA; остальные величины соответствуют обозначениям в формуле (16)".

Пункт 8.4.3. Первый абзац изложить в новой редакции:

"8.4.3 Значение A_див рассчитывают по 8.5, A_экр - по 8.6, A_отр - по 8.7. A_атм, A_грунт, A_ж.з и A_з.н рассчитывают по ГОСТ 31295.2, - по нормативному документу, действующему на территории государства, принявшего стандарт <1>";

сноску <1> изложить в новой редакции:

"--------------------------------

<1> В Российской Федерации действуют СП 23-104-2004 "Оценка шума при проектировании, строительстве и эксплуатации объектов метрополитена" и СП 353.1325800.2017 "Защита от шума объектов метрополитена. Правила проектирования, строительства и эксплуатации";

примечания дополнить примечанием 4:

"4 При расчете значений уровней звука без использования перехода к октавному спектру значения параметров, характеризующих изменение уровней шума на местности, в формуле (16) принимают для октавной полосы со среднегеометрической частотой 1000 Гц".

Подраздел 8.4 дополнить пунктом 8.4.4:

"8.4.4 Расчеты по распространению шума на местности допускается выполнять с использованием программных продуктов, реализующих методику ГОСТ 31295.2 и аттестованных в установленном порядке на территории государства, принявшего стандарт <2>";

дополнить сноской <2>

"--------------------------------

<2> На территории Российской Федерации действует ГОСТ Р 56234-2014 "Акустика. Программное обеспечение для расчетов уровня шума на местности. Требования к качеству и критерии тестирования".

Подраздел 8.5. Формулу (18) изложить в новой редакции:

Формулу (19) и пояснения к ней изложить в новой редакции:

где R - расстояние от оси ближнего железнодорожного пути до расчетной точки, м, учитывающее высоты источника шума и расчетной точки и определяемое по формуле

где S_и.ш.-р.т - длина проекции на горизонтальную плоскость расстояния между акустическим центром источника шума и расчетной точкой, м;

h_р.т - высота расчетной точки над уровнем территории, м.

Примечание - В качестве модели источника звука, создающего максимальные уровни шума поезда, принята модель точечного источника, расположенного в месте возникновения шума качения (акустический центр источника шума принят на высоте 0,5 м над уровнем земляного полотна)".

Пункты 8.6.1, 8.6.2 изложить в новой редакции:

"8.6.1 Объект считают экраном или экранирующим препятствием при выполнении следующих условий:

- поверхностная плотность не менее 10 кг/м²;

- поверхность сплошная [без разрывов или просветов (например, технологические установки на химических предприятиях не считают экраном)];

- длина проекции экрана в направлении, перпендикулярном к линии, соединяющей источник и приемник, более длины звуковой волны с частотой, равной среднегеометрической частоте октавной полосы, то есть (см. рисунок 1).

Принимают, что боковые кромки экрана вертикальны. Верхняя кромка экрана является прямой линией, которая может быть наклонной.

В зависимости от параметров установки экрана и длины объекта защиты экран может быть протяженным или ограниченной длины.

Длину протяженного акустического экрана ориентировочно определяют из условия обеспечения расстояния от крайней точки объекта защиты до соответствующего конца акустического экрана, которая в 4,5 раза больше кратчайшего расстояния от объекта защиты до акустического экрана (см. рисунок 2).

Примечание - Расстояние от крайнего объекта защиты до соответствующего конца акустического экрана выбрано из условия возможности пренебрежения в расчетной точке дифракцией на конце акустического экрана.

Ориентировочную общую длину протяженного акустического экрана вычисляют по формуле

где d₁, d₂ - расстояния от крайних объектов защиты до акустического экрана, м;

l - длина объекта защиты, м.

Уточнение длины протяженного акустического экрана осуществляют при выполнении комплексных расчетов, учитывающих в том числе рельеф местности и выполняемых по ГОСТ 31295.2.

Затухание из-за экранирования рассчитывают согласно ГОСТ 31295.2 (подраздел 7.4) по формуле

где D_Z - затухание на экране для каждой октавной полосы частот, дБ;

A_gr - затухание из-за влияния земли при отсутствии экрана, дБ.

При оценке эффективности шумозащитного экрана необходимо учитывать его форму. Расчет следует проводить по ГОСТ 31295.2 (подраздел 7.4).

В случае если шумозащитный экран является отражающим, при расчете его эффективности необходимо учитывать наличие отражений между экраном и корпусом подвижного состава.

Учет звукоотражения следует производить по ГОСТ 31295.2 (подраздел 7.5) и согласно полученным значениям уровней звука мнимых источников шума пересчитывать эффективность шумозащитного экрана. При ориентировочных расчетах допускается принимать A_отр = 3 дБ (дБA).

В случае если шумозащитный экран является поглощающим, звукоотражение не учитывают.

Для учета формы верхней граничной поверхности шумозащитного экрана к значению A_bar, рассчитанному по формуле (22), вводят коррекцию при Г, Т и Y-образной форме верхней граничной поверхности экрана - плюс 2 дБA.

8.6.2 При расчете снижения шума насыпью или выемкой учитывают ширину основания искусственного сооружения . К найденному значению эффективности экрана ограниченной длины, определенной в соответствии с ГОСТ 31295.2, прибавляют коррекцию K, учитывающую дифракцию звука на кромках сооружения. Коррекцию K определяют по номограмме, представленной на рисунке 3.

Пункт 8.6.3. Первый абзац изложить в новой редакции:

"8.6.3 При определении снижения шума насыпью или выемкой учитывают дополнительное влияние склонов на снижение уровней шума, которое для уровня звука определяют по таблице 9 в зависимости от угла между склоном и горизонтальной площадкой насыпи или выемки (см. рисунок 4)";

заменить номер рисунка: 5 на 4;

второй, третий, четвертый абзацы (после рисунка 4) изложить в новой редакции:

"Снижение шума насыпью и выемкой вычисляют по формулам

для насыпи

для выемки

где A_экрw - снижение уровней шума, дБ, (дБA), верхней кромкой экрана-стенки, вычисленное по ГОСТ 31295.2;

- ширина насыпи, м.

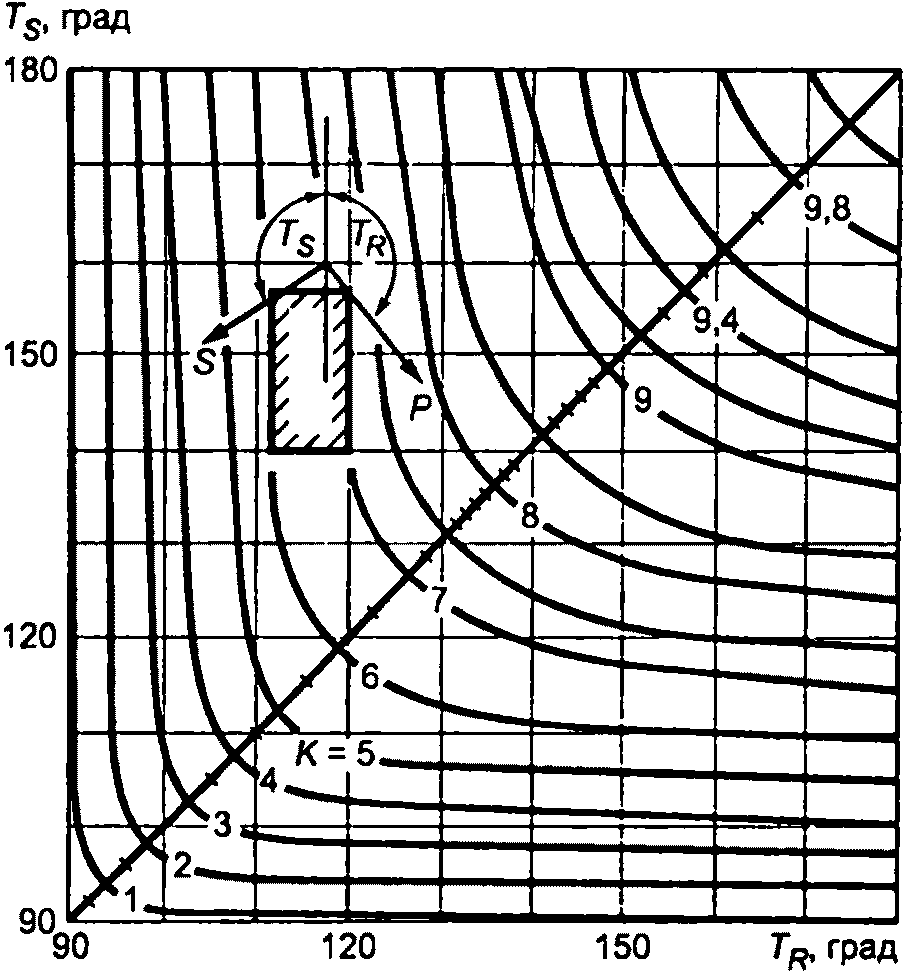

Коэффициент K определяют по номограмме, представленной на рисунке 3.

Расчет эффективности экранирующих сооружений проводят у объектов защиты, выбранных согласно 8.1".

Раздел 9 исключить.

Пункт 10.1. Первое перечисление. Заменить слова: "акустическое шлифование рельсов" на "шлифование рельсов".

Пункт 10.2. Заменить слова: "на рисунке 6" на "на рисунке 5";

заменить номер рисунка: 6 на 5.

Пункт 10.3 изложить в новой редакции:

"10.3 Наиболее эффективными мерами и конструкциями по снижению шума являются:

- шлифование рельсов (обеспечивает эффект снижения шума в источнике от 3 до 7 дБA);

- использование вибродемпфирующих накладок и амортизаторов на шейку рельса и колесные пары (обеспечивает эффект снижения шума в источнике от 1 до 2 дБA);

- облицовка поверхности тележки, дна поезда виброшумопоглощающим материалом для снижения многократного отражения между кузовом поезда и устанавливаемым вдоль трассы шумозащитным экраном (обеспечивает эффект снижения шума от 2 до 3 дБA);

- использование акустических экранов (эффект снижения шума до 20 дБA). Подбор параметров и оценку акустической эффективности экранов проводят согласно 8.6 и ГОСТ 31295.2. Экраны должны соответствовать требованиям ГОСТ 33329. Методы контроля выполнения технических требований установлены ГОСТ 33328;

- проектирование тоннелей (полностью исключает шумовое загрязнение территории);

- проектирование галерей (обеспечивает эффект снижения шума до 30 дБA);

- звукоизолирующее остекление (обеспечивает эффект снижения шума от 20 до 30 дБA);

- устройство выемок и насыпей (обеспечивает эффект снижения шума до 15 дБA)".

Приложение Б. Таблицу Б.1 изложить в новой редакции:

последний абзац изложить в новой редакции:

"В соответствии с формулами (12), (13) L_Amax25,k = 91,4 дБA".

Стандарт дополнить приложениями В, Г:

В.1 Суммарная стандартная неопределенность , дБA (дБ), расчета оцениваемых параметров шума зависит от стандартной неопределенности метода определения шумовых характеристик и стандартной неопределенности метода расчета уровней шума в расчетной точке

Неопределенность зависит от способа измерения шумовых характеристик. При измерениях по методу, изложенному в разделе 8 ГОСТ 31296.2, неопределенность рассчитывают в соответствии с требованиями раздела 4 ГОСТ 31296.2. В случае если шумовые характеристики рассчитаны по методу настоящего стандарта (см. раздел 6), следует руководствоваться [1] - [3]. При этом входными параметрами являются неопределенности задания скорости v поезда, а также его длины l, указанные в 6.1. При оценочных расчетах допускается руководствоваться данными, приведенными в таблице В.1.

Неопределенность следует определять в соответствии с ГОСТ 31295.2 (таблица 5).

Г.1 Расчет шумовых характеристик следует выполнять в соответствии с требованиями соответствующих нормативно-технических документов, действующих на территории государства, принявшего стандарт <1>.

--------------------------------

<1> В Российской Федерации действует СП 338.1325800.2018 "Защита от шума для высокоскоростных железнодорожных линий. Правила проектирования и строительства".

Г.2 Источниками, формирующими шум, у поездов категории 5б являются токоприемник, лобовая часть и кузов, а также ходовая часть поезда. Первые два источника создают аэродинамический шум, третий - механический шум качения системы "колесо-рельс".

Г.3 Основными шумовыми характеристиками поездов категории 5б являются эквивалентные и максимальные уровни звука, дБA, определенные на расстоянии 25 м от оси ближнего железнодорожного пути и на высоте 3,5 м над уровнем головки рельса.

Дополнительными шумовыми характеристиками высокоскоростных поездов являются уровни звукового давления, дБ, в октавных полосах со среднегеометрическими частотами 31,5; 63; 125; 250; 500; 1000; 2000; 4000; 8000 Гц, определенные на расстоянии 25 м от оси ближнего железнодорожного пути и на высоте 3,5 м над уровнем головки рельса.

Г.4 Основные шумовые характеристики поездов категории 5б определяют либо расчетным путем, либо по результатам натурных измерений, выполненных по ГОСТ 32203 с учетом требований ГОСТ 20444 в части определения средних уровней звукового воздействия транспортных средств каждого вида.

Г.5 По указанным в Г.3 шумовым характеристикам рассчитывают аналогичные шумовые характеристики основных источников шума высокоскоростных поездов на расстоянии 25 м от оси ближнего железнодорожного пути и высотах, соответствующих расположениям источников над уровнем головки рельса:

- 5,0 м для токоприемника;

- 2,0 м для лобовой части и кузова;

- 0,5 м для ходовой части поезда.

Г.6 Акустический расчет шумовых характеристик высокоскоростных поездов включает следующие основные этапы:

- разделение общего потока поездов на подкатегории поездов, однотипных по скорости движения, длине и их конструкционным особенностям;

- вычисление эквивалентного и максимального уровней звука на высоте 3,5 м над уровнем головки рельса и на расстоянии 25 м от оси ближнего железнодорожного пути за время прохождения поезда;

- вычисление шумовых характеристик каждого отдельного источника шума (токоприемника, лобовой части и кузова поезда, ходовой части поезда) для каждой подкатегории поездов на расстоянии 25 м от оси ближнего железнодорожного пути и на соответствующих источникам шума высотах;

- уточнение шумовых характеристик источников шума исходя из конструкционных особенностей поезда;

- определение шумовых характеристик отдельных источников шума за время оценки (16 ч днем и 8 ч ночью) для потока высокоскоростных поездов на расстоянии 25 м от оси ближнего железнодорожного пути и на соответствующих источникам шума высотах;

- расчет основных шумовых характеристик для потока поездов посредством энергетического суммирования полученных шумовых характеристик отдельных источников шума.

Примечание - Из-за небольшого различия в удалениях от источников шума поезда, расположенных на высотах 0,5; 2,0; 5,0 м, до точки высотой 3,5 м, для которой задается обобщенная шумовая характеристика поезда (разность расстояний, проходимых звуком от источников, не превышает 0,2 м), отличия между шумовыми характеристиками отдельных источников шума на соответствующих им высотах и в точке на высоте 3,5 м, определяемые только дивергенцией, являются несущественными (менее 0,1 дБ). Это позволяет проводить энергетическое суммирование уровней звука и уровней звукового давления на соответствующих отдельным источникам шума высотах и присвоение полученного результата значению шумовой характеристики поезда на высоте 3,5 м.

Г.7 Расчет уровней шума на примагистральной территории следует выполнять по разделу 8 для каждого источника шума (токоприемника, лобовой части и кузова поезда, ходовой части поезда) с учетом соответствующей высоты каждого источника и его аппроксимации (точечный/линейный). Значение оцениваемого параметра рассчитывают посредством энергетического суммирования вычисленных в расчетной точке уровней шума от каждого из указанных источников шума поезда".

Элемент "Библиография" изложить в новой редакции:
