"Изменение N 1 ГОСТ Р 56926-2016 "Конструкции оконные и балконные различного функционального назначения для жилых зданий. Общие технические условия"
(утв. и введено в действие Приказом Росстандарта от 24.12.2020 N 1385-ст)

Титульный лист.

Исключить ссылку: "EN 12600:2002, NEQ";

заменить обозначения стандартов: "(EN 14351-1:2010, NEQ)" на "(EN 14351-1:2006+A2:2016, NEQ), "(EN ISO 10077-1:2009, NEQ)" на "(EN ISO 10077-1:2017, NEQ)".

Предисловие. Пункт 1. Заменить слово: "Инжстройсервис-1" на "Инжсстройсервис-1".

Пункт 4. Исключить первое перечисление;

второе перечисление изложить в новой редакции: "ЕН 14351-1:2006+А2:2016 "Окна и двери. Стандарт на продукцию, технические характеристики. Часть 1. Окна и входные двери" (EN ISO 14351-1:2006+A2:2016 "Windows and doors - Product standard, performance characteristics - Part 1: Windows and external pedestrian doorsets", NEQ)";

третье перечисление изложить в новой редакции: "ЕН ИСО 10077-1:2017 "Теплотехнические характеристики окон, дверей и ставней (жалюзи). Расчет коэффициента теплопередачи. Часть 1. Общая информация" (EN ISO 10077-1:2017 "Thermal performance of windows, doors and shutters - Calculation of thermal transmittance - Part 1: General", NEQ)".

Содержание. Наименование приложения Б. Исключить слово: "наружного";

наименование приложения В изложить в новой редакции: "Приложение В (рекомендуемое) Правила назначения размеров светопроемов в наружных стенах и устанавливаемых в них оконных (балконных) блоков. Рекомендуемые габаритные размеры и дробление переплетов оконных (балконных) блоков";

приложение Г исключить.

Раздел 1. Первый абзац, второе перечисление. Заменить слова: "элементы заполнения светопроемов" на "оконные конструкции", "наружного остекления балконов и лоджий" на "балконного остекления";

третье перечисление. Заменить слова: "оконные и балконные блоки" на "оконные конструкции";

четвертое перечисление изложить в новой редакции:

"- наружное остекление балкона (лоджии) с заполнением одинарным листовым стеклом [включая флоат-стекло, термоупрочненное, закаленное и многослойное стекло (триплекс)], опираемое на нижний балконный экран или непосредственно на перекрытие балкона (лоджии) без выноса наружу относительно плоскости перекрытия балкона/лоджии или фасада здания";

дополнить абзацем:

"Требования настоящего стандарта могут распространяться на объекты реконструкции по требованию проекта и капитального ремонта по согласованию с управляющей компанией (генеральным подрядчиком)";

второй абзац. Первое перечисление изложить в новой редакции:

"- на оконные конструкции, закрепляемые в наружных навесных, а также опираемых на междуэтажное перекрытие каркасных стенах с облицовкой листовыми материалами и заполнением их эффективным утеплителем";

исключить второе перечисление;

дополнить перечислением (после первого):

"- светопрозрачные конструкции высотных жилых зданий, возводимых в соответствии с СП 267.1325800";

четвертое перечисление. Заменить слова: "оконные блоки" на "оконные конструкции".

Раздел 2. Исключить ссылки:

"ГОСТ 9573 Плиты из минеральной ваты на синтетическом связующем теплоизоляционные. Технические условия

ГОСТ 15588 Плиты пенополистирольные теплоизоляционные. Технические условия

ГОСТ Р ИСО 10140-1 Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 1. Правила испытаний строительных изделий определенного вида

ГОСТ Р ИСО 10140-2 Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 2. Измерение звукоизоляции воздушного шума

ГОСТ Р ИСО 10140-3 Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 3. Измерение звукоизоляции ударного шума

ГОСТ Р ИСО 10140-4 Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 4. Методы и условия измерений

ГОСТ Р ИСО 10140-5 Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 5. Требования к испытательным установкам и оборудованию";

заменить ссылку: "ГОСТ 23166-99" на "ГОСТ 23166";

дополнить ссылками:

"ГОСТ 26602.3 Блоки оконные и дверные. Метод определения звукоизоляции

ГОСТ 33575-2015 Стекло с самоочищающимся покрытием. Технические условия

ГОСТ Р 54858-2011 Конструкции фасадные светопрозрачные. Метод определения приведенного сопротивления теплопередаче";

ссылки на своды правил изложить в новой редакции (кроме СП 4.13130):

"СП 20.13330.2016 "СНиП 2.01.07-85* Нагрузки и воздействия";

СП 48.13330.2019 "СНиП 12-01-2004 Организация строительства";

СП 50.13330.2012 "СНиП 23-02-2003 Тепловая защита зданий";

СП 51.13330.2011 "СНиП 23-03-2003 Защита от шума";

СП 52.13330.2016 "СНиП 23-05-95* Естественное и искусственное освещение";

СП 54.13330.2016 "СНиП 31-01-2003 Здания жилые многоквартирные";

СП 55.13330.2016 "СНиП 31-02-2001 Дома жилые одноквартирные";

СП 60.13330.2016 "СНиП 41-01-2003 Отопление, вентиляция и кондиционирование воздуха";

СП 131.13330.2018 "СНиП 23-01-99* Строительная климатология";

СП 267.1325800.2016 "Здания и комплексы высотные. Правила проектирования".

Раздел 3. Пункт 3.3 исключить.

Пункт 3.4. Исключить слово: "(балконные)" (2 раза).

Пункт 3.5. Заменить слово: "обладающих" на "обладающие";

после слов "повышенной устойчивостью к взлому (несанкционированному разрушению, открыванию)" дополнить словами: "по сравнению с основными оконными блоками".

Пункты 3.7, 3.9, 3.10, 3.13, 3.15, 3.16 изложить в новой редакции:

"3.7 классификация изделий: Обобщение по группам (классам) изделий по их основным характеристикам, оказывающим влияние на их эксплуатационные свойства.

3.9 ленточное остекление: Конструкция балконного остекления, устанавливаемая в световой проем, образованный снизу непрозрачным балконным экраном (из бетона, кирпича и пр.) и перекрытием балкона (лоджии) сверху.

3.10 балконное остекление: Светопрозрачная конструкция, отделяющая планировочное пространство балкона (лоджии) от внешней среды и служащая для его защиты от внешних климатических воздействий.

3.13 оконные блоки лестничной клетки: Специальные оконные блоки площадью не менее 1,2 м², устанавливаемые на лестничных клетках, имеющие устройства для открывания на высоте не выше 1,7 м от уровня площадки лестничной клетки или пола этажа, а также обладающие функцией открывания в режиме интенсивного проветривания (поворотное или фрамужное открывание) для обеспечения безопасности при эвакуации.

3.15 основные оконные блоки: Все виды оконных блоков, применяемых для заполнения световых проемов наружных стен жилых помещений, кухонь и других помещений с постоянным пребыванием людей с определенными параметрами внутреннего микроклимата.

3.16 панорамное балконное остекление: Конструкция балконного остекления, устанавливаемая в световой проем, образованный снизу и сверху перекрытиями балкона (лоджии)".

Пункт 3.17 исключить.

Пункт 3.18 изложить в новой редакции:

"3.18 пространственная жесткость конструкции: Устойчивость по отношению ко всем видам нагрузок, вызывающим деформации изгиба или прогибы всей конструкции, отдельных ее элементов в одной или нескольких плоскостях".

Пункт 3.22 после слов "специальными функциями" дополнить словами: "по сравнению с основными оконными блоками".

Пункты 3.23, 3.27 изложить в новой редакции:

"3.23 стеклонесущий элемент: Профильный элемент рамы, створки или импоста оконного (балконного) блока, а также балконного остекления (лоджии), воспринимающий нагрузку от остекления.

3.27 жесткость профильных элементов: Способность профильных элементов сопротивляться деформации под действием нагрузок".

Раздел 4. Исключить слова: "с дополнениями, приведенными в таблицах 1 и 2";

дополнить абзацем: "Наименования и условные обозначения светопрозрачных конструкций, применяемых в жилых зданиях, приведены в таблицах 1 и 2";

таблицы 1, 2 изложить в новой редакции:

Пункт 5.1.1. Заменить ссылки: "[2] и [3]" на "[2], [3], [4]".

Пункт 5.1.2. Заменить ссылки: "[4]" на "[5]", "[5]" на "[6]";

второй абзац дополнить словами: "Допускается применять стекло с самоочищающимся покрытием согласно ГОСТ 33575";

примечание. Заменить слова: "на полу помещения изнутри" на "внутри помещения".

Пункт 5.1.3 изложить в новой редакции:

"5.1.3 Конструктивные решения оконных (балконных) блоков, а также узлов их примыкания к светопроемам наружных стен блоков должны быть выполнены с учетом обеспечения нормативных требований по теплозащите зданий согласно СП 50.13330".

Подпункт 5.1.3.1. Заменить слова: "светопрозрачных заполнений в наружной оболочке здания" на "оконных и балконных блоков";

заменить ссылку: "[4]" на "[5]".

Подпункт 5.1.3.2. Изложить в новой редакции:

"5.1.3.2 Для оценки температурного режима в узлах примыкания оконных (балконных) блоков к светопроемам наружных стен, в том числе предотвращения нарушения нормируемых санитарно-гигиенических требований согласно СП 50.13330, для всех типов узлов примыкания рекомендуется проводить расчеты двухмерных (или трехмерных) температурных полей на основании деталировочных чертежей узлов примыкания (см. приложение А) согласно приложению Д ГОСТ 30971-2012".

Пункт 5.1.4 изложить в новой редакции:

"5.1.4 Конструктивные решения оконных (балконных) блоков, а также узлов примыкания к светопроемам наружных стен должны обеспечивать нормируемые значения воздухо- и водопроницаемости наружной оболочки здания при действии ветра и атмосферных осадков, что является основным условием для проведения испытаний и проектных расчетов при определении стабильности геометрии профильных элементов при действии расчетного сочетания нагрузок".

Пункт 5.1.5. Заменить слова: "Конструкции наружного остекления балконов (лоджий) должны" на "Конструктивное решение балконного остекления должно";

после слов "атмосферных осадков" дополнить словом: "(водопроницаемость)".

Пункты 5.1.6 - 5.1.9 изложить в новой редакции:

"5.1.6 Конструкции балконного остекления должны обеспечивать нормативный уровень естественного освещения помещений, выходящих на балкон (лоджию), согласно СП 52.13330 на протяжении всего расчетного периода эксплуатации изделий [светотехнический расчет помещений, выходящих на остекленный балкон (лоджию), должен выполняться с учетом затеняющего действия переплетов наружного остекления балконов (лоджий)].

Для обеспечения указанного требования вся плоскость балконного остекления выше уровня нижнего балконного экрана (1200 мм), располагаемая параллельно светопроему балконного блока, должна иметь возможность безопасного периодического обслуживания (очистка от загрязнений) с учетом 5.1.2.

5.1.7 Расчет профильных элементов оконных (балконных) блоков, а также балконного остекления на действие ветровой нагрузки необходимо проводить согласно требованиям СП 20.13330 или по приложению Б настоящего стандарта.

5.1.8 При разработке композиционных решений фасадов и планов зданий отношение общей площади световых проемов к площади пола жилых комнат и кухни следует принимать не менее 1:8 согласно СП 54.13330. Варианты габаритных размеров и архитектурных рисунков оконных блоков приведены в приложении В (таблица В.1).

5.1.9 Для повышения уровня естественной освещенности помещений, примыкающих к остекленным балконам (лоджиям), рекомендуется применять балконные дверные блоки с остекленной нижней частью, а в конструкции панорамного балконного остекления прозрачное или полупрозрачное заполнение нижнего экрана".

Пункт 5.1.10. Исключить слова: "(см. приложение Г)", "наружного".

Подпункт 5.2.1.1. Первый абзац. Заменить значение: "6,0 м²" на "7,5 м²";

второй абзац изложить в новой редакции:

"Соблюдение указанной схемы закрепления в реальных условиях определяет невозможность выпадения изделия из светопроема без разрушения стены при действии расчетных сочетаний нагрузок на здание согласно СП 20.13330. Расчет профильных элементов оконных (балконных) блоков по условию возникновения аварийных состояний не проводят".

Подпункт 5.2.1.3. Заменить слова: "все виды светопрозрачных заполнений согласно настоящему стандарту (оконные и балконные блоки)" на "оконные (балконные) блоки".

Подпункт 5.2.1.4. Заменить слова: "прогиб вертикального импоста" на "прогиб расчетного элемента оконного блока"; "f_имп <= L/300" на "согласно ГОСТ 23166".

Подпункт 5.2.1.5. Первый абзац. Заменить слова: "импостного элемента" на "импоста";

второй абзац изложить в новой редакции:

"Расчет проводят для одного или нескольких контрольных оконных блоков. Для расчета следует выбирать оконные блоки с максимально возможной площадью сбора нагрузки на импост. Расчетная схема импоста и рекомендации по расчету оконных блоков на действие ветровой нагрузки представлены в приложении Б. Для многосекционных зданий с различной высотой секций расчет ветровой нагрузки и контрольных оконных блоков необходимо проводить для каждой секции отдельно. Для одностворчатых оконных блоков контрольный инженерный расчет не проводят".

Подпункт 5.2.2.2 исключить.

Подпункт 5.2.2.3. Первый абзац. Заменить обозначение: "О-Ш" на "ОСш";

второй абзац. Заменить ссылку: "ГОСТ 23166" на "ГОСТ 26602.3".

Подпункт 5.2.2.4. Заменить обозначение: "О-ВЗ" на "ОСвз" (2 раза);

обозначение "и О-ВУ" исключить;

третий абзац исключить.

Подпункты 5.2.2.5, 5.2.2.6 изложить в новой редакции:

"5.2.2.5 Балконные блоки с одним полотном и частью глухого остекления, с двумя и более полотнами с/без частей глухого остекления рекомендуется применять в следующих случаях:

а) при наличии панорамного балконного остекления (см. рисунок Д.1 приложения Д);

б) при устройстве "французских балконов". При этом необходимо обязательное устройство дополнительного защитного ограждения с наружной стороны светопроема. Все створки такого балконного блока должны быть открывающимися для возможности проведения периодического обслуживания конструкции.

Дополнительное защитное ограждение "французского балкона" должно быть выполнено с учетом требований ГОСТ 23166 и обеспечивать невозможность выпадения человека наружу. Оно может выполняться в том числе с применением светопрозрачного заполнения либо защитных решеток при условии соответствия требованиям 5.3.2.5.

5.2.2.6 Оконные блоки вспомогательных помещений ОСвп (в т.ч. технических этажей) предназначены для установки в нежилых помещениях зданий.

Требования к микроклимату помещений и нормируемое значение сопротивления теплопередаче указанных оконных блоков определяются проектными условиями эксплуатации соответствующих помещений".

Подпункт 5.3.1.1 изложить в новой редакции:

"5.3.1.1 Балконное остекление представляет собой наружные ограждающие конструкции, закрепляемые в пределах высоты этажа и обеспечивающие защиту планировочного пространства балкона (лоджии) от атмосферных осадков и запыления".

Подпункт 5.3.1.2. Первый абзац. Исключить слово: "наружного";

второй абзац изложить в новой редакции: "Схема А. Ленточное балконное остекление";

четвертый абзац изложить в новой редакции: "Схема Б. Панорамное балконное остекление в пределах высоты этажа".

Рисунок 2. Наименование. Исключить слово: "наружного";

схема А. Наименование изложить в новой редакции:

"Схема А. Ленточное балконное остекление";

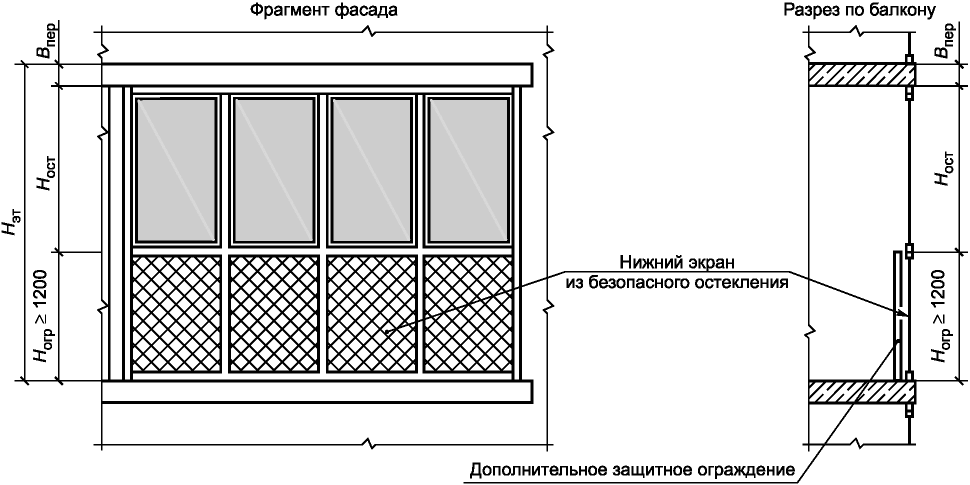

схему Б изложить в новой редакции:

"Схема Б. Панорамное балконное остекление в пределах высоты этажа

Подпункт 5.3.1.3 изложить в новой редакции:

"5.3.1.3 При назначении проектных решений балконного остекления необходимо учитывать следующие конструктивные и планировочные особенности, определяющие функциональное назначение балкона (лоджии) в планировочном пространстве квартиры (см. приложение Д):";

второе перечисление. Изложить в новой редакции:

"- выполнение функции аварийного выхода из квартиры согласно СП 4.13130. В случае если квартира имеет два балкона (лоджии) и более, указанное требование распространяется на наружное балконное остекление как минимум одного из балконов (лоджий)".

Подпункт 5.3.1.5 изложить в новой редакции:

"5.3.1.5 Проектные расчеты и испытания конструкций балконного остекления с заполнением листовым стеклом проводят по условию недопустимости аварийных состояний (см. 3.1)".

Подпункт 5.3.1.6. Первый абзац изложить в новой редакции:

"5.3.1.6 В качестве расчетного значения ветровой нагрузки при определении толщины стекла в балконном остеклении принимают расчетное значение пиковой ветровой нагрузки согласно СП 20.13330";

второй абзац. Заменить слова: "значение f_ст <= L/300" на "значений, установленных в ГОСТ 111,";

дополнить абзацем:

"При использовании в качестве светопрозрачного заполнения других типов стекол предельный прогиб стекла устанавливается согласно нормативным документам на соответствующее стекло".

Подпункты 5.3.1.7, 5.3.1.8 изложить в новой редакции:

"5.3.1.7 Для конструкций панорамного балконного остекления применяют следующие дополнительные критерии:

- при действии сосредоточенной нагрузки удара не должно происходить разрушение безопасного стекла нижнего экрана;

- при действии расчетного значения пиковой ветровой нагрузки согласно СП 20.13330 не должны происходить разрушение и потеря устойчивости основных несущих профильных элементов остекления балкона (лоджии);

- при действии нормативного значения пиковой ветровой нагрузки согласно СП 20.13330 прогиб основных несущих профильных элементов не должен превышать предельных допустимых прогибов согласно ГОСТ 23166.

5.3.1.8 Расчет проводят для одной или нескольких конструкций балконного остекления. Расчет светопрозрачного заполнения проводят для конструктивных ячеек с наибольшими габаритными размерами (площадью).

Рекомендации по расчету балконного остекления на действие ветровой нагрузки представлены в приложении Б".

Подпункт 5.3.2.1. Заменить слова: "ленточного и панорамного остекления" на "балконного остекления", "флоат-стеклом" на "стеклом";

примечание. Исключить слова: "дополнительной внутренней".

Подпункт 5.3.2.5. Первый абзац. Заменить слова: "панорамного остекления" на "панорамного балконного остекления";

перечисление а). Дополнить словами: "с классом защиты не ниже СМ3;";

перечисление б). Заменить слова: "панорамного остекления" на "панорамного балконного остекления", "перекрытия" на "чистого пола балкона (лоджии)";

перечисление в). Первый абзац. Заменить слова "панорамного остекления" на "панорамного балконного остекления";

после слов "с дополнительным защитным ограждением" дополнить словами: "Дополнительное защитное ограждение должно быть автономным";

второй абзац изложить в новой редакции:

"Для балконов (лоджий), выполняющих роль аварийных выходов (см. 5.3.1.3), ограждение должно быть выполнено из материала группы НГ (негорючие) по ГОСТ 30244 и в случае пожара должно сохранять целостность до момента эвакуации людей с балкона (лоджии). Для балконов (лоджий), не выполняющих роль аварийных выходов, данное требование к ограждению допускается не применять".

Пункт 6.2. Первый абзац. Исключить слово: "наружного";

второй абзац. Исключить слова: "конструкций наружного";

таблица 3. Графа "N поз. Наименование характеристики". Строку 1.4 изложить в новой редакции: "1.4 Расчетное значение пиковой ветровой нагрузки при расчете прочности профильных элементов и светопрозрачного заполнения балконного остекления";

раздел "1 Ветровые нагрузки" дополнить строкой:

графа "N поз. Наименование характеристики". Строка 3.3. Заменить слова: "Требуемый индекс звукоизоляции" на "Требуемая звукоизоляция";

графа "Ссылка на нормативный документ". Строка 1.1. Заменить ссылку: "СП 20.13330.2011, пункты 11.1.4, 11.1.6" на "СП 20.13330.2016, пункты 11.1.4, 11.1.6";

строка 1.2. Заменить ссылку: "СП 20.13330.2011, пункт 11.1.5" на "СП 20.13330.2016, пункт 11.1.5";

строка 1.3. Заменить ссылку: "СП 20.13330.2011, пункт 11.1.2" на "СП 20.13330.2016, пункт 11.1.2";

строка 1.4. Заменить ссылку: "СП 20.13330.2011, пункт 11.1.2" на "СП 20.13330.2016, пункт 11.1.2";

строки 4.1 - 4.3. Заменить ссылку: "СП 131.13330.2012, пункт 3.1" на "СП 131.13330.2018, пункт 3.1";

строки 4.6, 4.7. Заменить ссылку: "СП 54.13330.2011, пункт 9.2" на "СП 54.13330.2016, пункт 9.2".

Подраздел 7.4. Первый абзац. Третье перечисление дополнить словами: "(см. таблицу 4)";

второй абзац изложить в новой редакции:

"В качестве технической документации могут быть рассмотрены:

- инженерные расчеты на основании приложений А и Б настоящего стандарта, а также протоколы испытаний;

- проект производства работ по монтажу изделий на объекте, разработанный на основе требований СП 48.13330, ГОСТ 30971 и в соответствии с [1], при условии заключения единого договора на изготовление и монтаж изделий";

последнее перечисление исключить.

Таблица 4. Исключить строки 3, 5, 9, 10;

графа "Маркировка изделия согласно классификации раздела 4". Заменить обозначения:

"О-Ш" на "ОСш";

"О-Л" на "ОСвп";

"О-ВЗ" на "ОСвз";

"О-ВУ" на "ОСву";

строка 2. Графа "Стандарт на методы испытания". Изложить в новой редакции:

"ГОСТ 26602.1

ГОСТ 30777".

Пункт 7.5.2. Заменить ссылку: "8.1 - 8.3 ГОСТ 23166-99" на "ГОСТ 23166".

Пункт 7.5.3. Заменить ссылку: "8.5 - 8.7 ГОСТ 23166-99" на "ГОСТ 23166".

Подраздел 7.6. Заменить ссылку: "ГОСТ 23166-99" на "ГОСТ 23166".

Пункт 7.7.1. Заменить ссылку: "ГОСТ 23166-99 (пункт 7.4)" на "ГОСТ 23166".

Пункт 7.7.2. Первый абзац. Заменить ссылку: "ГОСТ 23166-99" на "ГОСТ 23166".

Приложение А. Формула (А.1). Экспликация. Пояснение к l_кр изложить в новой редакции:

"l_кр - длина краевой зоны (переходной области между стеклопакетом и профильным элементом), приходящаяся на 1 м² оконного блока. Может быть вычислена как отношение длины уплотнителей в зоне установки стеклопакетов к площади окна, м/м²;";

примечание к формуле (А.1) дополнить словами: "Допускается проводить расчет приведенного сопротивления теплопередаче оконных блоков согласно методике ГОСТ Р 54858";

рисунок А.1. Пояснения к рисунку изложить в новой редакции:

"R_ост - сопротивление теплопередаче центральной части стеклопакета, м²·°C/Вт;

R_проф - сопротивление теплопередаче профильных элементов, принимаемое для базовой комбинации профилей "рама + створка" на основании данных производителей профильной системы, м²·°C/Вт;

R_ок - приведенное сопротивление теплопередаче оконного блока, м²·°C/Вт";

таблица А.1. Наименование. Заменить слово: "Значения" на "Справочные значения";

графа "Значение линейного коэффициента теплопроводности краевой зоны стеклопакетов , Вт/(м·°C)". Заменить слово: "Значения" на "Справочные значения".

Подраздел А.2. Второй абзац. Первое перечисление. Заменить ссылку: "пункту 3.1 СП 131.13330.2012" на "пункту 3.1 СП 131.13330.2018";

третий, четвертый абзацы изложить в новой редакции: "Основным критерием расчета является температура t₀ на внутренней поверхности оконного откоса, оконного блока и внутренней стены. Температура t₀ не должна быть ниже температуры точки росы t_р, определяемой согласно требованиям ГОСТ 30494.

Пример разработки узлов примыкания оконных блоков и выполнения расчета двухмерных полей приведен на рисунке А.2";

пятый абзац, таблицу А.2 исключить.

Приложение Б. Пункт Б.1.1. Перечисление в) и рисунок Б.1 исключить;

дополнить абзацами:

"Расчет оконных (балконных) блоков и наружного остекления балкона (лоджии) на действие ветровой нагрузки следует проводить согласно положениям СП 20.13330.

Расчет профильных элементов оконных (балконных) блоков по прогибам проводят с учетом нормативного значения ветровой нагрузки, определяемого как сумма нормативных значений средней и пульсационной составляющих ветровой нагрузки для заданного ветрового района и типа местности площадки строительства соответственно.

Расчет профильных элементов балконного остекления по прогибам проводят с учетом нормативного значения пиковой ветровой нагрузки согласно подразделу 11.2 СП 20.13330.2016, расчет стекла и профильных элементов балконного остекления по прочности проводят с учетом расчетного значения пиковой ветровой нагрузки согласно СП 20.13330.

Примечание - Расчет стекла по прогибу проводят только в случае его опоры в конструкции менее чем на четыре стороны.

Расчет оконных (балконных) блоков и балконного остекления на действие ветровой нагрузки следует проводить согласно СП 20.13330 поэтажно. При этом в целях упрощения расчетов ветровой нагрузки для оконных (балконных) блоков и балконного остекления, а также исключения возможности установки изделий не в проектное положение, допускается проводить их расчет на действие ветровых нагрузок по настоящему приложению".

Подраздел Б.2 дополнить абзацами:

"Расчетными элементами оконного блока являются:

- вертикальные импосты (штульповые соединения) - для всех оконных блоков с открывающимися поворотными/поворотно-откидными створками, неоткрывающимися створками (или глухим остеклением);

- горизонтальные импосты - для оконных блоков с нижней или верхней фрамугой или участками глухого остекления".

Таблица Б.1. Графа "Тип изделия и расчетный элемент".

Строка 3. Заменить слова: "БАЛКОННЫЙ БЛОК ПАНОРАМНЫЙ" на "БАЛКОННЫЙ БЛОК С ПОДЪЕМНО-РАЗДВИЖНЫМИ ПОЛОТНАМИ";

строка 4. Заменить слова: "НАРУЖНОЕ БАЛКОННОЕ ОСТЕКЛЕНИЕ" на "БАЛКОННОЕ ОСТЕКЛЕНИЕ";

строка 4. Графа "Критерий расчета <*>". Заменить слова: "Прогиб стекла" на "Разрушение стекла";

исключить рисунок;

графа "Ссылка на нормативный документ". Строки 1, 2, 3. Заменить ссылку: "Пункт 11.1.2 СП 20.13330.2011" на "Пункт 11.1.2 СП 20.13330.2016";

строка 4. Заменить ссылку: "Пункт 11.1.2 СП 20.13330.2011" на "подраздел 11.2 СП 20.13330.2016".

Пункт Б.3.2. Первый абзац. Заменить ссылку: "пункту 11.1.3 СП 20.13330.2011" на "пункту 11.1.3 СП 20.13330.2016";

экспликация к формуле (Б.2). Пояснение к параметру w₀. Заменить ссылку: "таблица 11.1 СП 20.13330.2011" на "таблица 11.1 СП 20.13330.2016";

пояснение к параметру z_e изложить в новой редакции:

"z_e - расчетная эквивалентная высота установки контрольного оконного блока или балконного остекления согласно таблице 3 раздела 6 настоящего стандарта, принимаемая согласно СП 20.13330. При расчете согласно настоящему приложению (см. Б.1.1) z_e допускается принимать равной отметке верха оконного блока верхнего этажа здания башенного или секционного типа с равной этажностью. В многосекционном здании переменной этажности контрольные расчеты рекомендуется проводить отдельно для каждой секции";

рисунок Б.2 исключить;

пояснение к параметру k(z_e). Заменить ссылку: "таблица 11.2 СП 20.13330.2011" на "таблица 11.2 СП 20.13330.2016";

формула (Б.3). Экспликация. Пояснение к параметрам k₁₀ и a. Заменить ссылку: "по приложению Ж СП 20.13330.2011" на "по приложению Е СП 20.13330.2016";

пояснение к параметру c изложить в новой редакции:

"c - аэродинамический коэффициент, принимаемый согласно приложению В СП 20.13330.2016; для наветренного фасада в общем случае принимается равным 0,8";

таблица Б.2. Заменить ссылку: "по карте 3 приложения Ж СП 20.13330.2011" на "по карте 3 приложения Е СП 20.13330.2016".

Пункт Б.3.3. Экспликация к формуле (Б.4). Пояснение к параметру . Заменить ссылку: "таблица 11.4 СП 20.13330.2011" на "таблица 11.4 СП 20.13330.2016";

пояснение к параметру v изложить в новой редакции:

"v - коэффициент пространственной корреляции пульсаций давления ветра, принимаемый согласно пункту 11.1.11 СП 20.13330.2016. В общем случае для светопрозрачных конструкций площадью менее 15 м² может быть принят равным 1".

Подраздел Б.4. Исключить слово: "наружного".

Пункт Б.4.1. Первый абзац. Исключить слово: "наружного";

заменить слова: "(частичное или полное разрушение в условиях урагана)" на "(разрушение)";

экспликация к формуле (Б.6). Заменить размерность: "Н/см²" на "Н/мм²";

заменить ссылку: "пункту 11.2 СП 20.13330.2011" на "подразделу 11.2 СП 20.13330.2016";

экспликация к формуле (Б.7). Заменить размерность: "Н/см²" на "Н/мм²";

пояснение к параметру v_+(-). Заменить ссылку: "таблица 11.8 СП 20.13330.2011" на "таблица 11.8 СП 20.13330.2016";

пояснение к параметру . Заменить ссылку: "пункту 11.1.12 СП 20.13330.2011" на "разделу 11 СП 20.13330.2016";

второй абзац. Заменить ссылку: "Д.1 приложения Д СП 20.13330.2011" на "подраздела В.1 приложения В СП 20.13330.2016".

Подраздел Б.5. Наименование. Исключить слова: "по условию предельно допустимой воздухопроницаемости (разуплотнения)";

первый абзац. Изложить в новой редакции:

"Расчет оконных блоков на действие ветровой нагрузки заключается в подборе необходимого момента инерции их силовых элементов (см. Б.2) в направлении действия ветровой нагрузки";

формула (Б.8). Экспликацию изложить в новой редакции:

"w - расчетное значение ветровой нагрузки, принимаемое согласно Б.3.1, Н/мм²;

L - рабочая длина профиля, см (см. рисунок Б.4);

B_i - ширина грузовой полосы в эпюре нагружения, см (см. рисунок Б.4);

E - модуль упругости, Н/мм². Для стали E = 210 000 Н/мм²;

f - предельно допустимый прогиб импоста, принимаемый согласно ГОСТ 23166, см";

последний абзац дополнить примечанием:

"Примечание - Формула (Б.8) справедлива для расчета оконных блоков из ПВХ профилей (при этом в расчетах учитывается только жесткость армирующего вкладыша импоста) и деревянных оконных блоков сплошного сечения. Допускается использовать данную формулу при расчете оконных блоков из комбинированных профилей (алюминиевых с терморазрывом, деревянных из разных типов древесины). В этом случае в расчете необходимо учитывать момент инерции и модуль упругости приведенного сечения профилей.

Для оконных блоков из ПВХ профилей расчетным конструктивным параметром является момент инерции армирующего вкладыша импоста в направлении действия ветровой нагрузки.

Для оконных блоков с брусками из древесины сплошного сечения расчетным конструктивным параметром является момент инерции бруска импоста в направлении действия ветровой нагрузки.

Для оконных блоков из комбинированных профилей (алюминиевых с терморазрывом, деревянных из разных типов древесины) расчетным конструктивным параметром является момент инерции приведенного сечения профиля импоста в направлении действия ветровой нагрузки, определенный расчетным методом или в лабораторных условиях.

Во всех указанных случаях при определении фактического момента инерции силовых элементов не допускается суммирование моментов инерции створок. Обоснование жесткости профильных элементов допускается проводить на основании лабораторных испытаний фактической конструкции оконных (балконных) блоков на действие ветровой нагрузки".

Подраздел Б.6. Наименование. Исключить слова: "наружного", "(по условию недопустимости аварийных состояний)";

первый и второй абзацы исключить;

третий абзац и формулу (Б.10) изложить в новой редакции:

"Толщину стекла балконного остекления , мм, определяют по формуле

где w - расчетное значение пиковой ветровой нагрузки, принимаемое согласно СП 20.13330 и Б.4.1, кПа;

R_и - расчетное сопротивление стекла на растяжение при изгибе, определяемое по таблице Б.9;

a - большая сторона стекла, см;

b - меньшая сторона стекла, см;

;

- коэффициент, принимаемый равным:

0,2 при ;

0,1 при ;

0,08 при ;

m - коэффициент, принимаемый равным 1,25.

Независимо от результатов расчета толщину стекла следует принимать не менее 4 мм.

Указанную формулу допускается применять только для стекол, опираемых на четыре стороны";

таблицу Б.8 исключить.

Приложение В. Наименование изложить в новой редакции:

"Приложение В (рекомендуемое). Правила назначения размеров светопроемов в наружных стенах и устанавливаемых в них оконных (балконных) блоков. Рекомендуемые габаритные размеры и дробление переплетов оконных (балконных) блоков <*>".

Таблица В.1. Графа "Эскиз". Строку 2 изложить в новой редакции:

"

строку 3 изложить в новой редакции:

"

Приложение Г исключить.

Приложение Ж. Таблица Ж.1. Сноску <1> изложить в новой редакции:

"<1> Конструкции остекления нижнего экрана панорамного балконного остекления приведены в [7], [8]".

Элемент "Библиография" изложить в новой редакции:

Ключевые слова. Заменить слова: "элементы заполнения светопроемов помещений, конструкции "холодного" остекления" на "оконные и балконные блоки, наружное остекление балконов".
