"Изменение N 1 ГОСТ 14098-2014 "Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры"

(принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 20.12.2018 N 114-П)

"Изменение N 1 ГОСТ 14098-2014 "Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры"
(принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 20.12.2018 N 114-П)

Принято

Протоколом Межгосударственного

совета по стандартизации,

метрологии и сертификации

от 20 декабря 2018 г. N 114-П

ИЗМЕНЕНИЕ N 1 ГОСТ 14098-2014

"СОЕДИНЕНИЯ СВАРНЫЕ АРМАТУРЫ И ЗАКЛАДНЫХ ИЗДЕЛИЙ

ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ. ТИПЫ, КОНСТРУКЦИИ И РАЗМЕРЫ"

МКС 91.080.40

Принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 114-П от 20.12.2018)

Зарегистрировано Бюро по стандартам МГС N 14465

За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AM, BY, KG, RU, UZ, TJ [коды альфа-2 по МК (ИСО 3166) 004]

Дату введения в действие настоящего изменения устанавливают указанные национальные органы по стандартизации <*>

--------------------------------

<*> Дата введения в действие на территории Российской Федерации - 2019-09-01.

Раздел 2. Исключить ссылки:

"ГОСТ 2601-84 Сварка металлов. Термины и определения основных понятий

ГОСТ 5781-82 Сталь горячекатаная для армирования железобетонных конструкций. Технические условия

ГОСТ 10884-94 Сталь арматурная термомеханически упрочненная для железобетонных конструкций. Технические условия";

дополнить ссылкой:

"ГОСТ 34028-2016 Прокат арматурный для железобетонных конструкций. Технические условия";

заменить обозначение ссылки: ГОСТ 10922-2012 на ГОСТ 10922-2012 <*>;

дополнить сноской - <*>:

"--------------------------------

<*> На территории Российской Федерации действует ГОСТ Р 57997-2017 "Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия".

Раздел 3. Исключить ссылки: ГОСТ 2601, ГОСТ 5781.

Пункт 4.3. Заменить ссылку: ГОСТ 5781 на ГОСТ 34028 (три раза).

Заменить обозначение:

на d'_н.

Пункт 5.4 изложить в новой редакции:

"5.4 Химический состав и значение углеродного эквивалента свариваемых по настоящему стандарту арматурных сталей классов А240, А400С, А500С, А600С, Ап600С, А800С, А1000С должны соответствовать требованиям ГОСТ 34028".

Пункт 5.4.1 исключить.

Пункт 5.6 изложить в новой редакции:

"5.6 Арматура немерной длины классов Ап600С, А800С и Ат1000С, равно как и отходы данной арматуры, могут быть использованы в сварных арматурных изделиях и закладных деталях железобетонных конструкций. При этом арматуру применяют в качестве арматуры класса А400С без пересчета сечения.

Арматура класса А600С допускается к применению в качестве анкеров закладных деталей как арматура класса А500С без пересчета сечения".

Таблицы 2 - 17 изложить в новой редакции:

"Таблица 2

Конструкции крестообразных соединений арматуры К1-Кт

Обозначение типа соединения, способа сварки	Соединение арматуры		Класс арматуры	d_н, мм	Величина h/d'_н, обеспечивающая прочность не менее требуемой ГОСТ 10922 для соединений с отношением диаметров d'_н/d_н				Минимальная величина h/d'_н, обеспечивающая ненормируемую прочность
	до сварки	после сварки			1,00	0,50	0,33	0,25
К1 - Кт			Вр-1 (В500)	3 - 12	0,35 - 0,50	0,28 - 0,45	0,24 - 0,40	0,22 - 0,35	0,17	30° - 90°
			В500С	4 - 12
			А240	5,5 - 40	0,25 - 0,50	0,21 - 0,45	0,18 - 0,40	0,16 - 0,35	0,12
			А400С	6 - 40	0,40 - 0,80	0,35 - 0,70	0,30 - 0,62	0,28 - 0,55	0,20
			А500С	6 - 40	0,40 - 0,60	0,35 - 0,50	0,30 - 0,46	0,28 - 0,42
			А600С	10 - 40
Примечание - Значения d'_н/d_н, не совпадающие с приведенными, следует округлять до ближайшего значения, указанного в настоящей таблице.

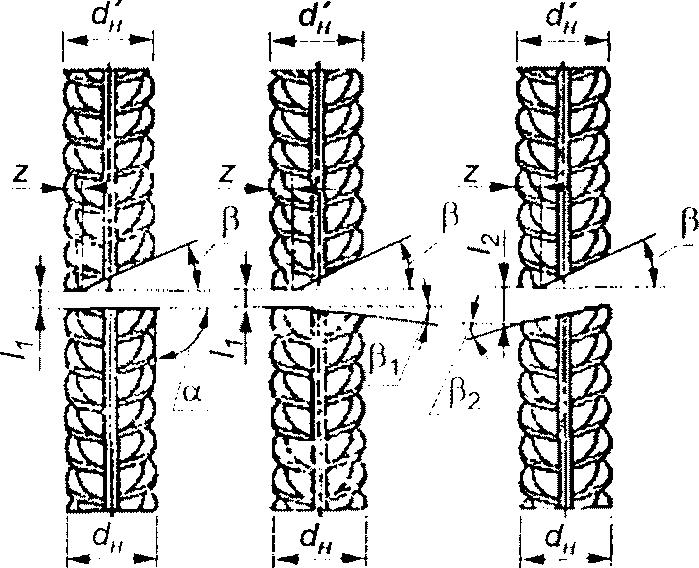

Таблица 3

Конструкции крестообразных соединений арматуры К3-Рп и К3-Мп

Обозначение типа соединения, способа сварки	Соединение арматуры		Класс арматуры	d_н; d'_н, мм	l, мм	b, мм
	до сварки	после сварки
К3 - Рп К3 - Мп			А240	10 - 40	>= 0,5d'_н, но не менее 8	>= 0,35d'_н, но не менее 6
			А400	10 - 28
			А500С	10 - 40
			А600С
Примечания 1 Значение временного сопротивления срезу в соединениях К3-Рп и К3-Мп не нормируется. При необходимости выполнять соединения с нормируемой прочностью, размеры l и b уточняются опытным путем по результатам испытаний на срез (ГОСТ 10922) и оформляются в соответствии с 5.2. При этом не допускается выполнение соединений типа К3-Рп и К3-Мп с нормируемой прочностью на строительной площадке. 2 При механизированной сварке соединений типа К3-Мп допускается применение арматуры диаметром (d'_н) 6 и 8 мм, а также снижение величины отношения диаметров свариваемых стержней до 0,33. Применение данных положений допускается при повышенных требованиях к приемке сварных соединений и обязательном выполнении требований 5.2.

Таблица 4

Конструкция стыкового соединения арматуры С1-Ко

Обозначение типа соединения, способа сварки	Соединение арматуры		Класс арматуры	d_н, мм	D, мм	d'_н/d_н
	до сварки	после сварки
С1-Ко			А240	10 - 40	>= 1,2d_н	0,85 - 1,0	90°
			А400С
			Ап600С, А800С	10 - 32
			А1000С	10 - 22
			А500С	10 - 40
			А600С
			В500С	10 - 12

Таблица 5

Конструкции стыковых соединений арматуры С5-Мф и С7-Рв

Обозначение типа соединения, способа сварки

Соединение арматуры

Класс арматуры

d_н,

мм

d'_н/d_н

l₁,

мм

l₂,

мм

h₁,

мм

h₂,

мм

до сварки

после сварки

С5-Мф,

С7-Рв

А240, А400С

20 - 40

0,5 - 1,0

12 - 20

---------

12 - 16

5 - 12

90°

10° - 15°

<= 1,5d_н

-----------

<= 1,2d_н

<= 0,15d_н

------------

<= 0,05d_н

<= 0,2d_н

-----------

<= 0,05d_н

Примечания

1 Размеры в знаменателе относятся к соединению С7-Рв.

2 При отношении d'_н/d_н < 1 линейные размеры относятся к стержню большего диаметра.

Таблица 6

Конструкции стыковых соединений арматуры С8-Мф и С10-Рв

Обозначение типа соединения, способа сварки

Соединение арматуры

Класс арматуры

d_н,

мм

d'_н/d_н

l₁,

мм

l₂,

мм

h₁,

мм

h₂,

мм

до сварки

после сварки

С8-Мф,

С10-Рв

А240,

А400С

20 - 40

0,5 - 1,0

5 - 15

-------

3 - 10

8 - 20

<= 0,15d_н

90°

40° - 50°

10° - 15°

20° - 25°

<= 2d_н

<= 25

-------

<= 15

<= 0,15d_н

------------

<= 0,05d_н

Примечания

1 При одноэлектродной сварке разделку стержней со скосом нижнего стержня проводить не следует.

2 Разделку с обратным скосом нижнего стержня следует применять при сварке стержней диаметром >= 32 мм.

3 Размеры в знаменателе относятся к соединению С10-Рв.

4 При отношении d'_н/d_н < 1 линейные размеры относятся к стержню большего диаметра.

Таблица 7

Конструкции стыковых соединений арматуры С14-Мп и С15-Рс

Обозначение типа соединения, способа сварки	Соединение арматуры		Класс арматуры	d_н, мм	d'_н/d_н	l₁, мм		l_н = l, мм	b, мм	H, мм	h₁, мм
	до сварки	после сварки
С14-Мп, С15-Рс			А240	20 - 40	0,5 - 1,0	10 - 20	8° - 10°	>= 3d_н + l₁	(0,35 - 0,40)d_н	<= 1,2d_н + s	<= 0,05d_н
			А400					>= 4d_н + l₁
			Ат500	20 - 32
			А500С	20 - 40
			А600С
Примечание - Для d_н = 20 - 25 мм s = 6 мм, для d_н = 28 - 40 мм s = 8 мм.

Таблица 8

Конструкции стыковых соединений арматуры С17-Мп и С19-Рм

Обозначение типа соединения, способа сварки

Соединение арматуры

Класс

арматуры

d_н,

мм

d'_н/d_н

l₁,

мм

l_н = l,

мм

h₁,

мм

до сварки

после сварки

С17-Мп,

С19-Рм

А240

20 - 40

0,5 - 1,0

6 - 8

90°

30° - 40°

<= 0,15d_н

>= 3d_н + l₁

(0,35 - 0,40)d_н

<= 1,2d_н + s

<= 0,05d_н

А400С

>= 4d_н + l₁

А500С

А600С

Примечание - Для d_н = 20 - 25 мм s = 6 мм, для d_н = 28 - 40 мм s = 8 мм.

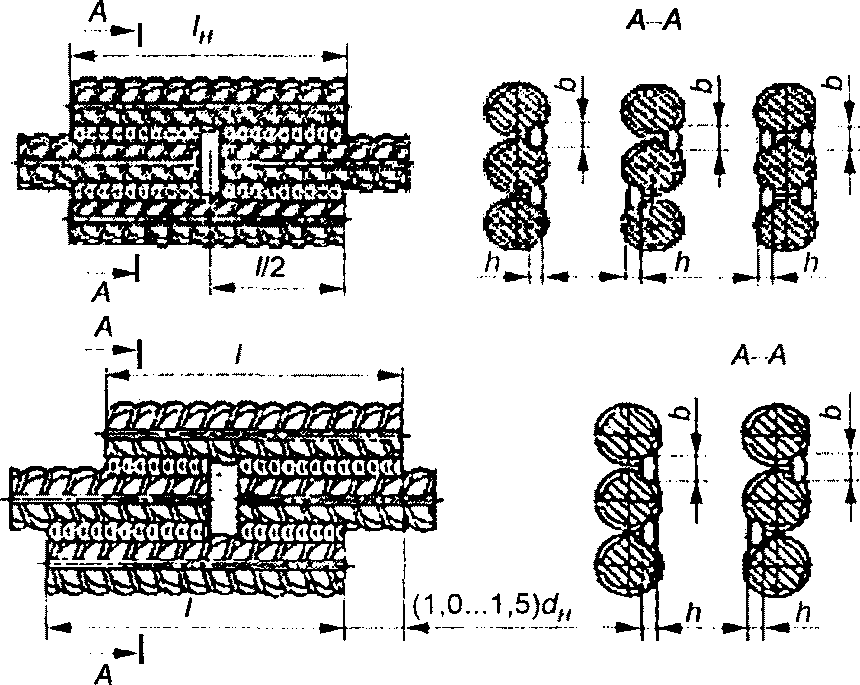

Таблица 9

Конструкции стыковых соединений арматуры С21-Рн и С21-Мн

Обозначение типа соединения, способа сварки	Соединение арматуры		Класс арматуры	d_н, мм	l_н = l, мм	l₁, мм	b, мм	h, мм
	до сварки	после сварки
С21-Рн, С21-Мн	То же, но накладки смещены		А240	10 - 40	>= 6d_н	>= 0,5d_н, но > 10	>= 0,5d_н, но > 8	>= 0,25d_н, но > 4
			А400		>= 8d_н
			А600	10 - 32	>= 10d_н
			А800
			А1000	10 - 22
			А500С	10 - 40	>= 8d_н
			А600С		>= 10d_н
			В500С	10 - 12	>= 8d_н
Примечания 1 Соединения арматуры классов Ап600С, А800С, А1000С следует выполнять со смещенными накладками, накладывая швы в шахматном порядке. 2 Допускаются двусторонние швы длиной 4d_н для соединений арматуры классов А240, А400С. 3 Для арматуры диаметром 25 - 40 мм допускается взамен накладок из арматуры применять усиленные скобы-накладки по типу приведенных в таблицах 7 и 8, для классов А400С и А500С - длиной не менее 6d_н, для класса А600С - длиной не менее 8d_н. Внутренний размер скоб-накладок должен быть не менее 2d_н, при этом минимальную площадь поперечного сечения скобы определяют по формуле где F_min - минимальная площадь поперечного сечения скобы-накладки; - минимальная площадь поперечного сечения соединяемой арматуры, и - нормируемое стандартами временное сопротивление арматуры и скобы-накладки соответственно;

Таблица 10

Конструкции стыковых соединений арматуры С23-Рэ и С23-Мэ

Обозначение типа соединения, способа сварки	Соединение арматуры		Класс арматуры	d_н, мм	l = l_н, мм	b, мм	h, мм
	до сварки	после сварки
С23-Рэ, С23-Мэ			А240	10 - 25	>= 6d_н	>= 0,5d_н, но >= 8	>= 0,25d_н, но >= 4
			А400		>= 8d_н
			А500С	10 - 25	>= 8d_н
			А600С		>= 10d_н
			В500С	10 - 12	>= 8d_н
Примечания 1 Допускается применение соединений стержней при любом сочетании их диаметров в пределах, указанных в настоящей таблице, при этом размеры l, b и h в соединении стержней принимают по меньшему диаметру. 2 Допускаются двусторонние швы длиной 4d_н для соединений арматуры класса А240.

Таблица 11

Конструкции нахлесточных соединений арматуры Н1-Рш и Н1-Мш

Обозначение типа соединения, способа сварки	Соединение арматуры с пластиной		Класс арматуры	d_н, мм	s, мм	l = l_н, мм	b, мм	h, мм
	до сварки	после сварки
Н1-Рш, Н1-Мш			А240	10 - 32	>= 0,3d_н, но >= 4	>= 3d_н	>= 0,5d_н, но >= 8	>= 0,25d_н, но >= 4
			А400С			>= 5d_н
			Ап600С	10 - 32	>= 0,4d_н, но >= 5
			А800С
			А1000С	10 - 22
			А500С	10 - 32		>= 4d_н
			А600С			>= 5d_н
			В500С	10 - 12		>= 4d_н

Таблица 12

Конструкция нахлесточного соединения арматуры Н2-Кр

Обозначение типа соединения, способа сварки	Соединение арматуры с пластиной		Класс арматуры	d_н, мм	R, мм	k, мм	n, мм	m, мм	k₁, мм	s, мм
	до сварки	после сварки
Н2-Кр			А240	6 - 16	>= 1,4d_н	>= 0,4d_н	>= 1,8d_н	>= n + 10	(0,10 - 0,15)d_н	>= 0,3d_н, но не менее 4	90°
			А400С		>= 1,6d_н		>= 2,0d_н
			А500С
			А600С
			В500С	6 - 12

Таблица 13

Конструкция нахлесточного соединения арматуры Н3-Кр

Обозначение типа соединения, способа сварки	Соединение арматуры с пластиной		Класс арматуры	d_н, мм	R, мм	k, мм	n, мм	m, мм	k₁, мм	s, мм
	до сварки	после сварки
Н3-Кр			А240	12 - 16	>= 1,4d_н	>= 0,4d_н	>= 1,8d_н	>= n + 10	(0,10 - 0,15)d_н	>= 0,3d_н, но не менее 4	90°
			А400		>= 1,6d_н		>= 2,0d_н
			А500С
			А600С
			В500С	12

Таблица 14

Конструкция таврового соединения арматуры Т1-Мф

Обозначение типа соединения, способа сварки	Соединение арматуры с пластиной		Класс арматуры	d_н, мм	s, мм	D, мм	g, мм		s/d_н
	до сварки	после сварки
Т1-Мф			А240	8 - 40	>= 4	(1,8 - 2,5)d_н	>= 0,1d_н	<= 15°	>= 0,50	85° - 90°
			А400С, А500С	8 - 25	>= 6				>= 0,65
				28 - 40					>= 0,75
			В500С	8 - 12	>= 4				>= 0,65

Таблица 15

Конструкция таврового соединения арматуры Т2-Рф

Обозначение типа соединения, способа сварки	Соединение арматуры с пластиной		Класс арматуры	d_н, мм	s, мм	D, мм	g, мм		s/d_н
	до сварки	после сварки
Т2-Рф			А240	8 - 40	>= 4	(1,8 - 2,5)d_н	>= 0,3d_н	<= 15°	>= 0,50	85° - 90°
			А400С, А500С	8 - 25	>=6				>= 0,65
			В500С	8 - 12	>= 4

Таблица 16

Конструкция таврового соединения арматуры Т11-Мз

Обозначение типа соединения, способа сварки	Соединение арматуры с пластиной		Класс арматуры	d_н, мм	s, мм	d₀, мм	D₀, мм	s/d_н	h₁, мм	h₂, мм	D, мм
	до сварки	после сварки
Т11-Мз			А-240, А-400С, А500С, А600С	12	>= 8	>= d₁ + 2	>= d₀ + 10	>= 0,5	0 - 1	4 - 5	22 - 26
				14							26 - 30
				16							28 - 32
				18	>= 10				0 - 2	5 - 6	30 - 35
				20							35 - 42
				22	>= 12						38 - 44
				25							46 - 48
Примечания 1 Для арматуры классов А400С, А500С и А600С значение s/d_н >= 0,55. 2 При использовании закладных деталей с анкерами из стали А600С следует руководствоваться указаниями 5.6.

Таблица 17

Конструкция таврового соединения арматуры Т12-Рз

Обозначение типа соединения, способа сварки

Соединение арматуры с пластиной

Класс арматуры

d_н,

мм

d₀ +/- 2,

мм

z, мм, при

s/d_н

h₁,

мм

h₂ при d_н >= 12 +/- 1, мм

до сварки

после сварки

s = 6 - 7

s = 8 - 26

Т12-Рз

А240

8 - 40

>= 6

d₁ + 2

1 - 2

2 - 3

50°

>= 0,50

>= 2

А400С

>= 0,75

А500С

10 - 40

>= 8

А600С

В500С

8 - 12

>= 6

Примечания

1 При d_н <= 12 мм допускается выполнять соединения без подварочного шва.

2 При использовании закладных деталей с анкерами из стали класса А600С следует руководствоваться указаниями 5.6.

Приложение А изложить в новой редакции:

"Приложение А

(справочное)

ОЦЕНКА ЭКСПЛУАТАЦИОННЫХ КАЧЕСТВ СВАРНЫХ СОЕДИНЕНИЙ

Комплексная оценка в баллах эксплуатационных качеств сварных соединений (прочность, пластичность, ударная вязкость, металлографические факторы и др.) в зависимости от типа соединения и способа сварки, марки стали и диаметра арматуры, а также температуры эксплуатации (изготовления) при статических нагрузках приведена в таблице А.1. При оценке эксплуатационных качеств при многократно повторяемых нагрузках значения баллов следует ориентировочно снижать на один по сравнению с принятыми значениями при статических нагрузках. При этом дополнительно следует пользоваться нормативными документами на проектирование железобетонных конструкций зданий и сооружений различного назначения.

Баллы для сварных соединений арматуры назначены из условия соблюдения регламентированной технологии изготовления арматурных и закладных изделий.

Для сварных соединений горячекатаной и термомеханически упрочненной стали классов А240, А400С, А500С, А600С, Ап600С, А800С и А1000С:

- балл 5 - гарантирует равнопрочность сварного соединения исходному металлу и пластичное разрушение;

- балл 4 - сварное соединение удовлетворяет требованиям ГОСТ 34028 и других действующих нормативных документов <*>, предъявляемым к стали в исходном состоянии;

- балл 3 - сварное соединение удовлетворяет требованиям ГОСТ 10922, предъявляемым к сварным соединениям.

--------------------------------

<*> В Российской Федерации предъявляют требования ГОСТ Р 52544-2006 "Прокат арматурный свариваемый периодического профиля классов А500С и В500С для армирования железобетонных конструкций. Технические условия".

Таблица А.1

Оценка эксплуатационных качеств сварных соединений

при статической нагрузке

Обозначение соединения

Температура эксплуатации (изготовления), °C

Арматурная сталь, класс, диаметр, мм

А240

А400С

Ап600С, А800С

А1000С

А500С

А600С

До 32

До 18

До 28

До 40

До 32

До 22

До 20

До 32

До 40

До 20

До 32

До 40

К1-Кт

Выше 0

НД

До минус 30

До минус 40

До минус 55

К3-Рп <1>,

К3-Мп <1>

Выше 0

НД

До минус 30

НД

До минус 40

До минус 55

НД

С1-Ко

Выше 0

До минус 30

До минус 40

НД

До минус 55

НД

С5-Мф,

С7-Рв,

С8-Мф,

С10-Рв

Выше 0

ТН

НД

До минус 30

До минус 40

До минус 55

С14-Мп, С15-Рс, С17-Мп, С19-Рм

Выше 0

ТН

НД

ТН

До минус 30

До минус 40

До минус 55

С21-Рн, С21-Мн

Выше 0

До минус 30

До минус 40

До минус 55

НД

С23-Рэ, С23-Мэ

Выше 0

5 <2>

НД

4 <2>

5 <2>

НД

5 <2>

НД

До минус 30

До минус 40

4 <2>

3 <2>

4 <2>

До минус 55

3 <2>

НД

3 <2>

Н1-Рш, Н1-Мш

Выше 0

4 <3>

НД

До минус 30

3 <3>

До минус 40

До минус 55

НД

Н2-Кр, Н3-Кр

Выше 0

5 <4>

НД

5 <4>

НД

5 <4>

НД

До минус 30

До минус 40

4 <4>

До минус 55

Т1-Мф

Выше 0

НД

До минус 30

До минус 40

НД

До минус 55

НД

Т2-Рф

Выше 0

5 <2>

НД

5 <2>

НД

До минус 30

4 <2>

До минус 40

До минус 55

4 <2>

Т11-Мз

Выше 0

5 <2>

НД

5 <2>

НД

- <5>

До минус 30

4 <2>

До минус 40

4 <2>

3 <2>

4 <2>

До минус 55

Т12-Рз

Выше 0

НД

- <5>

До минус 30

До минус 40

До минус 55

НД

ИС NORMPROD: примечание.

Сноски даны в соответствии с официальным текстом документа.

<1> Для соединений с нормированной прочностью.

<2> Диаметром до 25 мм включительно.

<3> Диаметром до 32 мм включительно.

<4> Диаметром до 16 мм включительно.

<5> Соединения Т11-Мз и Т12-Рз арматуры класса А600С допускается применять как арматуры класса А500С в соответствии с 5.6.

<6> Эксплуатационные качества крестообразных соединений проволочной арматуры класса Вр500 (Вр-1) приложением А не регламентируются в связи с отсутствием требований к химическому составу стали. Требования к качеству таких соединений приведены в ГОСТ 10922.

<7> Арматуру класса Ас500С по техническим условиям допускается применять до температуры минус 70 °C включительно.

<8> Буквы НД и ТН обозначают, что соединения к применению не допускаются или соединения технологически невыполнимы соответственно.

Вернуться в "Каталог нормативных документов"

Источник информации: https://internet-law.ru/documents/prod/prikaz/31/izmen_55542.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

Вернуться в "Каталог нормативных документов"
