"Изменение N 1 к СП 414.1325800.2018 "Несъемная опалубка. Правила проектирования"
(утв. и введено в действие Приказом Минстроя России от 03.12.2021 N 888/пр)
"Изменение N 1 к СП 414.1325800.2018 "Несъемная опалубка. Правила проектирования"
(утв. и введено в действие Приказом Минстроя России от 03.12.2021 N 888/пр)
Утверждено и введено в действие
и жилищно-коммунального хозяйства
Российской Федерации
(Минстрой России)
от 3 декабря 2021 г. N 888/пр
ИЗМЕНЕНИЕ N 1 К СП 414.1325800.2018
"НЕСЪЕМНАЯ ОПАЛУБКА. ПРАВИЛА ПРОЕКТИРОВАНИЯ"
Дата введения
4 января 2022 года
Введение
Дополнить третьим абзацем в следующей редакции:
"Изменение N 1 разработано АО "НИИпроектасбест" и АО "НИЦ "Строительство" - НИИЖБ им. А.А. Гвоздева при участии Некоммерческой организации "Хризотиловая ассоциация.".
2 Нормативные ссылки
"
ГОСТ Р 58577-2019 Правила установления нормативов допустимых выбросов загрязняющих веществ проектируемыми и действующими хозяйствующими субъектами и методы определения этих нормативов";
"
ГОСТ Р 58938-2020 Система обеспечения точности геометрических параметров в строительстве. Основные положения";
"
ГОСТ Р 58939-2020 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления";
"
ГОСТ Р 58941-2020 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения";
"
ГОСТ Р 58942-2020 Система обеспечения точности геометрических параметров в строительстве. Технологические допуски";
"
ГОСТ Р 58945-2020 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений параметров зданий и сооружений";
"
СанПиН 1.2.3685-21 Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания".
"
ГОСТ 17.2.3.02-2014 Правила установления допустимых выбросов загрязняющих веществ промышленными предприятиями";
"
ГОСТ 21778-81 Система обеспечения точности геометрических параметров в строительстве. Основные положения";
"
ГОСТ 21779-82 Система обеспечения точности геометрических параметров в строительстве. Технологические допуски";
"
ГОСТ 26433.0-85 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения";
"
ГОСТ 26433.1-89 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления";
"
ГОСТ 26433.2-94 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений параметров зданий и сооружений";
"
ГН 2.1.6.3492-2017 Предельно допустимые концентрации (ПДК) загрязняющих веществ в атмосферном воздухе городских и сельских поселений";
"
ГН 2.2.5.3532-18 Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны".
"
ГОСТ Р 54854-2011 Бетоны легкие на органических заполнителях растительного происхождения. Технические условия" на "
ГОСТ 19222-2019 Арболит и изделия из него. Технические условия";
"
СП 14.13330.2014 "СНиП II-7-81 Строительство в сейсмических районах" (с изменением N 1)" на "
СП 14.13330.2018 "СНиП II-7-81 Строительство в сейсмических районах";
"
СП 15.13330.2012 "СНиП II-22-81* Каменные и армокаменные конструкции" (с изменениями N 1, N 2)" на "
СП 15.13330.2020 "СНиП II-22-81* Каменные и армокаменные конструкции";
"
СП 20.13330.2016 "СНиП 2.01.07-85* Нагрузки и воздействия" (с изменениями N 1, N 2)" на "
СП 20.13330.2016 "СНиП 2.01.07-85* Нагрузки и воздействия" (с изменениями N 1, N 2, N 3)";
"
СП 22.13330.2016 "СНиП 2.02.01-83* Основания зданий и сооружений" (с изменениями N 1, N 2)" на "
СП 22.13330.2016 "СНиП 2.02.01-83* Основания зданий и сооружений" (с изменениями N 1, N 2, N 3)";
"
СП 28.13330.2017 "СНиП 2.03.11-85 Защита строительных конструкций от коррозии" (с изменением N 1)" на "
СП 28.13330.2017 "СНиП 2.03.11-85 Защита строительных конструкций от коррозии" (с изменениями N 1, N 2)";
"
СП 52.13330.2016 "СНиП 23-05-95* Естественное и искусственное освещение" на "
СП 52.13330.2016 "СНиП 23-05-95* Естественное и искусственное освещение" (с изменением N 1)";
"
СП 63.13330.2012 "СНиП 52-01-2003 Бетонные и железобетонные конструкции. Основные положения" (с изменениями N 1, N 2, N 3)" на "
СП 63.13330.2018 "СНиП 52-01-2003 Бетонные и железобетонные конструкции. Основные положения" (с изменением N 1)";
"
СП 70.13330.2012 "СНиП 3.03.01-87 Несущие и ограждающие конструкции" (с изменениями N 1, N 3)" на "
СП 70.13330.2012 "СНиП 3.03.01-87 Несущие и ограждающие конструкции" (с изменениями N 1, N 3, N 4)";
3 Термины и определения
4 Основные положения
Пункт 4.2. Исключить ссылку: "СП 112.13330,".
5 Конструкции опалубок
"5.1 Настоящий свод правил распространяется на объемно-щитовые (крупнощитовые) несъемные опалубки, остающиеся после бетонирования в конструкции, изготовляемые в заводских условиях из крупных щитов, которые объединяются в единую пространственную конструкцию с помощью различных соединительных элементов (далее - опалубка ОЩНО) и несъемную опалубку, возводимую (монтируемую) на стройке из высокопустотных блоков опалубки заводского изготовления (далее - опалубка системы БНО).
5.2 Несъемную опалубку системы ОЩНО следует изготавливать либо путем объединения крупногабаритных щитов в объемный элемент с помощью специально разработанных металлических оцинкованных шляпочных профилей (тип 1), либо путем крепления крупногабаритных щитов на специально изготовленные металлические и деревянные каркасы с помощью оцинкованных шурупов (типа 2 и 3).".
Пункт 5.3. Дополнить слова: "Опалубка системы ОЩНО" словами: "типа 1".
Пункт 5.5. Дополнить слова: "Опалубка перекрытия системы ОЩНО" словами: "типа 1".
Пункт 5.11. Дополнить слова: "Опалубка лестничных площадок и маршей системы ОЩНО" словами: "типа 1".
Дополнить пунктами 5.11а, 5.11б в следующей редакции:
"5.11а Опалубка системы ОЩНО типа 2 состоит из хризотилцементных плит (листов), в том числе фасадных, которые крепятся с помощью самонарезных шурупов. Данный тип опалубки (рисунок 5.5) используют при возведении наружных и внутренних стен, а также полов и перекрытий малоэтажных зданий и сооружений по каркасной технологии. Каркас готовят из металлических профилей, изготовляемых из конструкционной оцинкованной стали толщиной 1 и 3 мм. Небольшая масса погонного метра металлического профиля позволяет обойтись без использования тяжелой грузоподъемной техники и создает минимальные нагрузки на фундамент. Металлический каркас является жестким основанием для крепления ограждающих материалов. Хризотилцементные листы крепят к каркасу по предварительно просверленным отверстиям самонарезными шурупами диаметром 4 мм, L = 40 мм, 50 мм, со следующим шагом расположения крепежных элементов: по горизонтали не более 600 мм, по вертикали не более 300 мм. Стыки листов герметизируют монтажной пеной или шпаклевкой. Внутреннее пространство между листами послойно заполняют монолитным легким или неавтоклавным пенобетоном марки по плотности D300 - D800 (в зависимости от конструкции стены, пола или перекрытия).
Наружную отделку стен выполняют любыми видами облицовок (облицовочный кирпич, сайдинг, штукатурка, набрызг гидрофобными покрытиями и т.п.).
Подобные конструкции обеспечивают хорошую теплозащиту, являются сейсмостойкими, пожаробезопасными и долговечными. Наружную отделку стен выполняют любыми видами облицовки (облицовочный кирпич, сайдинг, штукатурка и т.д.).

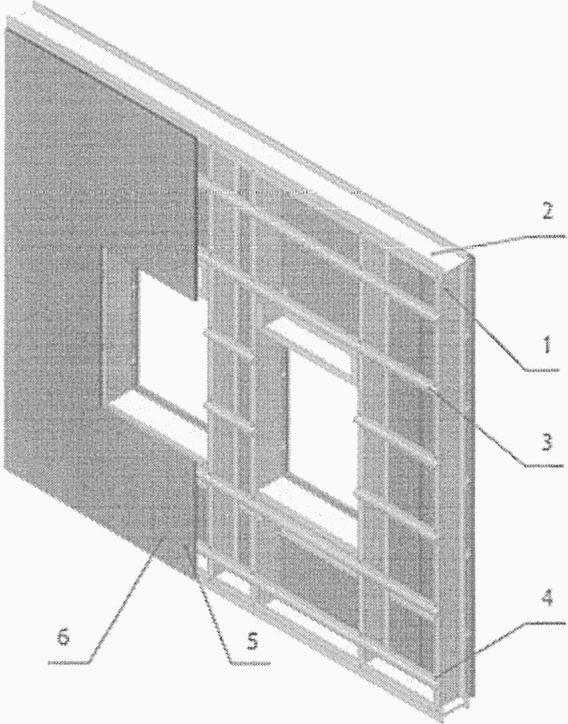

1 - С-образный профиль, шаг не более 600 мм; 2 - крепление
к полу и потолку П-образного профиля дюбелями с шагом
не более 600 мм; 3 - омега-образный гнутый профиль
по проекту; 4 - самонарезной шуруп для крепления
профилей W5 48 x 16; 5 - самонарезной шуруп
для крепления щитов (плит, листов);
6 - хризотилцементная или цементно-стружечная плита
Рисунок 5.5 - Объемно-щитовая опалубка наружной стены
на металлическом каркасе. Тип 2
5.11б Опалубка системы ОЩНО типа 2 состоит из хризотилцементных плит (листов), в том числе фасадных, которые крепятся на деревянном каркасе (рисунок 5.6).
Данный тип опалубки применяют при возведении наружных и внутренних стен, а также полов и перекрытий малоэтажных зданий и сооружений по каркасной технологии. В качестве каркаса используют брус из древесины хвойных пород сечением 50 x 50 мм, устанавливаемый горизонтально с шагом не более 600 мм и сечением 50 x 150 мм, располагаемый вертикально с шагом не более 300 мм. Деревянные элементы предварительно подвергают антисептированию и огнезащите. Хризотилцементные листы крепят к каркасу по предварительно просверленным отверстиям самонарезными шурупами диаметром 4 мм, L = 40 мм, 50 мм со следующим шагом расположения крепежных элементов: по горизонтали не более 600 мм, по вертикали не более 300 мм. Стыки листов герметизируют монтажной пеной или шпаклевкой. Внутреннее пространство между листами послойно заполняют монолитным легким или неавтоклавным пенобетоном марки по плотности D300 - D800 (в зависимости от конструкции стены, пола или перекрытия). Толщину стен определяют расчетом при проектировании. Подобные конструкции обеспечивают хорошую теплозащиту, являются сейсмостойкими и долговечными.
Наружную отделку стен выполняют любыми видами облицовки (облицовочный кирпич, сайдинг, штукатурка и т.п.).

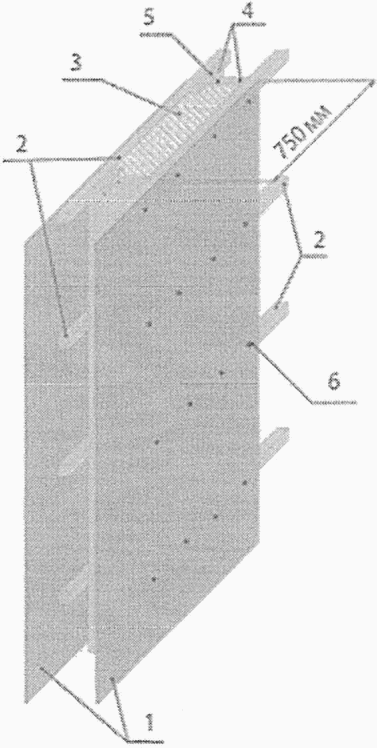

1 - хризотилцементная или цементно-стружечная плита;
2 - деревянный брус сечением 50 x 50 мм из древесины хвойных
пород; 3 - легкий бетон или неавтоклавный бетон марки
по плотности D300 - D800; 4 - деревянный брус сечением
50 x 150 мм из древесины хвойных пород; 5 - гвоздь К5 x 150
или К4 x 100; 6 - самонарезной шуруп для крепления
плит (листов)
Рисунок 5.6 - Объемно-щитовая опалубка наружной стены
на деревянном каркасе
".
6 Материалы для несъемной опалубки
"6.3 Крупногабаритные щиты (плиты, листы) для несъемной опалубки системы ОЩНО типа 1 должны соответствовать требованиям
ГОСТ 26816, а для опалубки ОЩНО типов 2 и 3 должны соответствовать требованиям
ГОСТ 18124 или
ГОСТ Р 53223.
Крупногабаритные щиты допускается изготавливать из других материалов, на которые имеются технические условия, разработанные и утвержденные по
ГОСТ 2.114.".
Пункт 6.4. Заменить слово: "(блоках)" на "системы БНО".
Пункт 6.5. Дополнить абзацем в следующей редакции:
"Опалубку системы ОЩНО изготавливают путем крепления крупногабаритных щитов из хризотилцементных фасадных плит или таких же плоских листов.".
7 Технические требования к конструктивным и расчетным параметрам несъемной опалубки и ее элементов
"Таблица 7.1
Допуски и способы контроля
Параметр | Предельное отклонение | Контроль (метод, объем, вид регистрации) |
Отклонение линий плоскостей пересечения от вертикали или проектного наклона на всю высоту конструкций для: | | Измерительный (по ГОСТ Р 58945-2020, таблицы 2 и В.3), каждый конструктивный элемент, журнал работ |
- фундаментов | 20 мм |
- стен и колонн, поддерживающих монолитные покрытия и перекрытия | 15 мм |
- стен и колонн, поддерживающих сборные балочные конструкции | 10 мм |
Отклонение горизонтальных плоскостей на всю длину выверяемого участка | 20 мм | Измерительный (по ГОСТ Р 58945-2020, таблица В.7), не менее 5 измерений на каждые 50 - 100 м длины участка, журнал работ |
Местные неровности поверхности бетона при проверке двухметровой рейкой, кроме опорных поверхностей | 5 мм |
Длина или пролет элементов | +/- 20 мм | Измерительный (по ГОСТ Р 58945-2020, таблица Б.1), каждый элемент, журнал работ |
Размер поперечного сечения элементов | +6 мм; -3 мм | Измерительный (по ГОСТ Р 58939), каждый элемент, журнал работ |
Отметки поверхностей и закладных изделий, служащих опорами для стальных или сборных железобетонных колонн и других сборных элементов | -5 мм | Измерительный (по ГОСТ Р 58945-2020, таблица Б.1, строка "Измерение методом геометрического нивелирования"), каждый опорный элемент, исполнительная схема |
Уклон опорных поверхностей фундаментов при опирании стальных колонн без подливки | 0,0007 | Измерительный (по ГОСТ Р 58945-2020, пункт 5.3.6), каждый фундамент, исполнительная схема |
Расположение анкерных болтов: | | Измерительный (по ГОСТ Р 58945-2020, таблица Б.1), каждый фундаментный болт, исполнительная схема |
- в плане внутри контура опоры | 5 мм |
- в плане вне контура опоры | 10 мм |
- по высоте | 20 мм |
Разница отметок по высоте на стыке двух смежных поверхностей | 3 мм | Измерительный (по ГОСТ Р 58945-2020, таблица Б.1, строка "Измерение методом геометрического нивелирования"), каждый стык, исполнительная схема |
Таблица 7.2
Методы контроля геометрических параметров конструкции
Параметр | Метод контроля | Средства измерений | Объем контроля |
Вертикальность и горизонтальность поверхностей | | Рейка-отвес, нивелир | Каждый конструктивный элемент |
Неровность поверхностей | | Двухметровая рейка со щупами | Не менее пяти измерений на каждые 50 - 100 м длины элементов |
Длина (пролет), размеры поперечного сечения элементов | | Стальная рулетка 10 м, линейка | Каждый элемент |
Отметки опорных частей | | Нивелир | Каждый опорный элемент |
Уклоны опорных частей под сборные элементы | | Нивелир, уровень | Каждый опорный элемент |
Раскрытие трещины | Визуальный, измерительный | Измерительная лупа со шкалой 0,1 мм, электронный измеритель ширины трещины | Каждый конструктивный элемент |
".
Пункт 7.2.7. Заменить слова: "листами ЦСП" на "крупногабаритными щитами".
9 Требования безопасности и охрана окружающей среды
Пункт 9.14. Заменить слова: "стружечные плиты" на "крупногабаритные щиты и хризотилцементные плиты"; "цемент и древесную пыль" на "цемент, древесную и хризотилсодержащую пыль"; "Санитарно-гигиенические требования к этим материалам приведены в таблице 9.1" на "Санитарно-гигиенические требования к этим материалам приведены в нормативных документах, утвержденных органами здравоохранения Российской Федерации".
Ключевые слова. Изложить в новой редакции:
"Ключевые слова: несъемная опалубка, объемно-щитовая опалубка, хризотилцементные плиты, металлический каркас, деревянный каркас, крупногабаритные щиты, проектирование".
